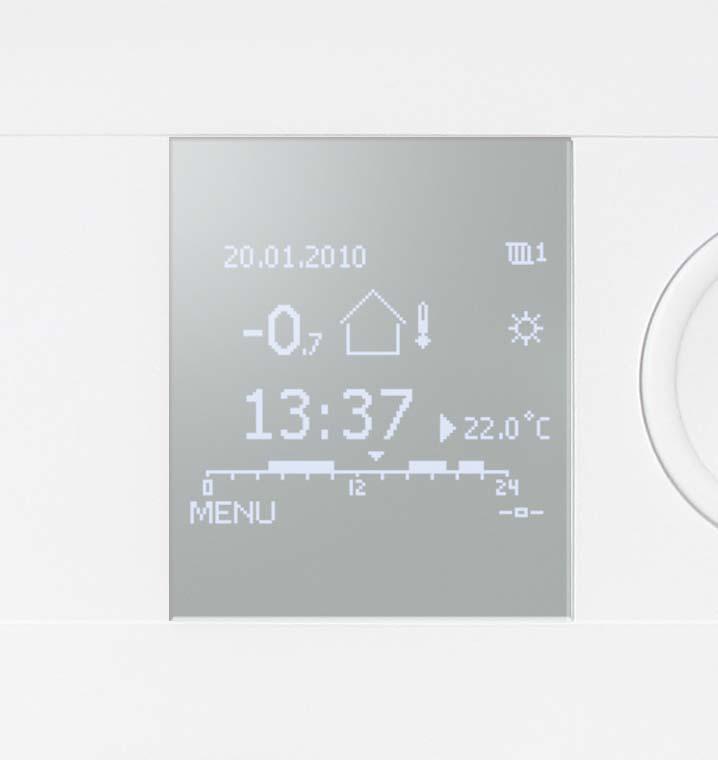

1 MAKING MODERN LIVING POSSIBLE *087H9008* *VIKTY120* Lisätietoja ECL Comfort 210- ja 310-moduuleista ja lisävarusteista on osoitteessa ECL Comfort 210/310 Käyttäjän opas Produced by Danfoss A/S 02/2010 Danfoss District Energy

2 Turvallisuushuomautus Tarvittavat asennus-, käyttöönotto- ja huoltotyöt voi suorittaa vain ammattitaitoinen valtuutettu henkilö. Tuotteen hävittäminen jätteenä: Mikäli mahdollista tämä tuote tulee purkaa ja puretut osat lajitella ennen niiden kierrättämistä tai hävittämistä jätteenä. Noudata aina paikallista lainsäädäntöä ja jätehuoltomääräyksiä jätteiden hävittämisestä. Our business is trust

3 7.0 Usein kysyttyä Mitä teen, kun näytössä näkyvä aika on tunnin väärässä? Katso Aika & pvm. Mitä teen, kun näytössä näkyvä aika ei ole oikein? Sisäinen kello on saattanut nollautua yli 72 tunnin sähkökatkon aikana. Aseta oikea aika siirtymällä Säätölaitteen asetuksiin ja valitsemalla Aika & pvm. Mitä teen, kun ECL-sovellusavain on kadonnut? Katkaise virta ja kytke se uudelleen päälle ja tarkasta lämmitysjärjestelmän tyyppi ja säätimen ohjelmistoversio tai siirry Säätölaitteen asetuksiin kohtaan Avaintoiminnot ja valitse siellä Sovellus. Näyttöön tulee järjestelmän tyyppi (esim. TYPE A266.1) ja järjestelmäkaavio. Tilaa uusi Danfossin edustajalta (esim. ECL-sovellusavain A266). Laita uusi ECL-sovellusavain paikoilleen ja kopioi henkilökohtaiset asetukset säätimestä uuteen ECL-sovellusavaimeen tarvittaessa. Mitä teen, kun huonelämpötila on liian matala? Varmista, ettei patteritermostaatti rajoita huonelämpötilaa. Ellet termostaatteja säätämälläkään saavuta haluttua huonelämpötilaa, menoveden lämpötila on liian alhainen. Lisää haluttua huonelämpötilaa (näyttö, jossa on haluttu huonelämpötila). Ellei se auta, säädä lämmityskäyrää menoveden osalta ( Lämmityskäyrä, Menovesilämpötila ). Mitä teen, kun huonelämpötila on liian korkea pudotuslämpötilajaksojen aikana? Varmista, että menoveden minimilämpötilan rajoitus ( T min ) ei ole liian korkea. Kuinka voin lisätä normaalilämpötilajaksojen määrää? Voit lisätä normaalilämpötilajakson lisäämällä Aikaohjelmaan uuden alkamisajan Alku ja päättymisajan Loppu. Kuinka voin poistaa normaalilämpötilajakson? Voit poistaa normaalilämpötilajakson asettamalla alkamis- ja päättymisaikoihin, Alku ja Loppu, saman arvon. Miten tallennetaan omat tai tehdasasetukset? Katso lisätietoja asennusoppaasta. Lisätietoja ECL Comfort 210- ja 310-moduuleista ja lisävarusteista on osoitteessa Miksi asetuksia ei voi muuttaa? ECL-sovellusavain on poistettu. Miten reagoida hälytyksiin ( )? Hälytys ilmaisee, ettei järjestelmä toimi tyydyttävästi. Katso lisätietoja asennusoppaasta. Lisätietoja ECL Comfort 210- ja 310-moduuleista ja lisävarusteista on osoitteessa Sisällysluettelo Kiitos Danfoss-tuotteen ostamisesta 1.0 Symbolit Navigoiminen Oletusnäytön valinta Lämpötilojen asettaminen Henkilökohtaisen aikaohjelman asettaminen Aikaohjelma loma-aikana Usein kysyttyä DEN-SMT/DK VI.KT.Y1.20 Danfoss District Energy

4 1.0 Symbolit 6.0 Aikaohjelma loma-aikana ECL Comfort 210/310 Lämpötila: Ulkolämpötila Huonelämpötila LKV-lämpötila Osoitin Tila: Aikaohjelma Normaalitila ECA 30/31 ECA-kaukosäädinyksikkö Sisätilojen suhteellinen ilmankosteus Vapaapäivä Loma Rentoutuminen (pidennetty normaalilämpötilajakso) Pois kotoa (pidennetty pudotuslämpötilajakso) Loma-ajan aikaohjelma voidaan tehdä erikseen jokaiselle piirille. Yleinen loma-ajan aikaohjelma koskee kaikkia piirejä. Jokaisessa lomaohjelmassa on vähintään yksi aikaohjelma. Se voidaan asettaa aloituspäivään ja lopetuspäivään. Asetettu jakso alkaa aloituspäivänä klo ja päättyy lopetuspäivänä klo Loma-ajan aikaohjelman asettaminen: Valitse MENU (Valikko) Valitse piirin valitsin näytön oikeasta yläkulmasta Yleisissä säätölaiteasetuksissa tehty lomaajan aikaohjelma koskee kaikkia piirejä. Lomaohjelma voidaan asettaa myös erikseen lämmitys- tai LKV-piireille. Pudotuslämpötila Jäätymissuojatila Valitse piiri tai Säätölaitteen asetukset Käsikäyttö Piiri: Siirry kohtaan Loma Lämmitys LKV (lämmin käyttövesi) Valitse aikaohjelma Säätölaitteen asetukset Ohjattavat komponentit: tilanvalitsimen valinta Pumppu PÄÄLLÄ Valitse tila: Pumppu POIS PÄÄLTÄ Normaalilämpötila Moottoriventtiili aukeaa Moottoriventtiili sulkeutuu Normaalilämpötila Pudotuslämpötila Jäätymissuoja Hälytys Näytön valinta Syötä ensin aloitusaika ja sitten loppumisaika Enimmäis- ja vähimmäisarvot Anturia ei ole kytketty / ei käytössä Siirry MENU -valikkoon Anturin kytkennässä oikosulku 7-23 Normaalilämpötila koko päivän ajan (loma) Vastaa tallennuskysymykseen Kyllä tai Ei. Valitse tarvittaessa seuraava aikaohjelma Aktiivinen vaikutus 4 DEN-SMT/DK VI.KT.Y1.20 Danfoss District Energy Danfoss District Energy VI.KT.Y1.20 DEN-SMT/DK 9

5 5.0 Henkilökohtaisen aikaohjelman asettaminen Aikataulu koostuu 7-päiväisestä viikosta: M = maanantai, T = tiistai, K = keskiviikko, T = torstai, P = perjantai, L = lauantai, S = sunnuntai. Aikataulu näyttää päiväkohtaisesti normaalilämpötilajaksojesi alkamis- ja päättymisajat (lämmitys- ja LKV-piirit). Aikaohjelman muuttaminen: Valitse missä tahansa yhteenvetonäytössä MENU (Valikko). valinta Aikaohjelma Valitse muutettava päivä 2.0 Navigoiminen Voit liikkua säätimen valikoissa kääntämällä valitsinta vasemmalle tai oikealle haluamaasi asentoon ( ). Näytön osoitin ( ) näyttää aina nykyisen sijaintisi. valintasi painamalla valitsinta ( ). Näyttöesimerkit ovat kaksipiirisestä sovelluksesta: yksi lämmityspiiri ( ) ja yksi lämpimän käyttöveden (LKV) piiri ( ). Esimerkit saattavat poiketa omasta sovelluksestasi. Lämmityspiiri ( ) LKV-piiri ( ) * T Siirry kohtaan Alku1 Säädä aikaa Siirry kohtaan Loppu1, Alku2 jne. Palaa MENU -valikkoon Valitse tallennuskysymykseen Kyllä tai Ei * Voit merkitä useita päiviä. Valitut alkamis- ja päättymisajat ovat voimassa kaikkina valittuina päivinä (tässä esimerkissä torstaina ja lauantaina). Voit asettaa enintään kolme normaalilämpötilajaksoa päivässä. Voit poistaa normaalilämpötilajakson asettamalla alkamis- ja päättymisaikoihin saman arvon. Jokaisella piirillä on oma aikaohjelmansa. Valitse toinen piiri palaamalla Kotiin, kääntämällä valitsinta ja valitsemalla haluamasi piirin. Yleiset säätimen asetukset, kuten Aika & pvm ja Loma, tehdään Säätölaitteen asetuksissa ( ). Näin siirryt säätölaiteasetuksiin: Valitse MENU (valikko) missä tahansa piirissä Valitse piirin valitsin näytön oikeasta yläkulmasta Valitse yleiset säätölaiteasetukset 8 DEN-SMT/DK VI.KT.Y1.20 Danfoss District Energy Danfoss District Energy VI.KT.Y1.20 DEN-SMT/DK 5
