Ohjausjärjestelmän KÄYTTÖ-OHJEET
|
|
- Topi Nurminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Vetokuja VANTAA puh fax KOJACOOL OY Lentokentänkatu TAMPERE puh fax TCAEY 105 P / T ( R-410A ) ( 230V-1Ph-50Hz ) TCAEY P / T ( R-410A ) ( 400V-3Ph-50Hz ) PCO-OEM ( 1-piirinen ) Ohjausjärjestelmän KÄYTTÖ-OHJEET
2 TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): ( Kylmäaine: R-410A, PCO-OEM, 1-piirinen ) PCO-OEM ( 1-piirinen ) Ohjausjärjestelmän K Ä Y T T Ö - O H J E E T S I S Ä L L Y S L U E T T E L O S i s ä l l y s l u e t t e l o 1 1. Ohjausjärjestelmä eli säädin PCO-OEM, 1-piirinen ( näppäimistö ) 2 2. Koneen pääkytkin ( syöttöjännitteen kytkeminen ja katkaisu koneelta ) 3 Syöttöjännitteen kytkeminen 3 Syöttöjännitteen katkaisu 3 3. Koneen käynnistys säätimestä 4 4. Koneen pysäytys säätimestä 4 5. Koneen toimintatila: Summer / Winter eli Jäähdytys / Lämmitys 4 6. Jäähdytyksen ( ja lämmityksen ) asetusarvojen säätöalueet 5 7. Varolaitteiden katkaisuarvot 5 8. OHJELMOINTITASOT 6 9. Jäähdytyksen asetusarvon muuttaminen Säätimen näytön olotilat Parametrien tehdasasetukset Hälytyskoodit Hälytyksen kuittaus TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 1 ( 11 )
3 TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) NÄPPÄIMISTÖN JA MERKKIVALOJEN SELITYKSET SEKÄ NÄPPÄIMISTÖN KÄYTTÖOHJEET 1. OHJAUSJÄRJESTELMÄ ELI SÄÄDIN PCO-OEM, 1-piirinen( NÄPPÄIMISTÖ ) 1. NÄYTTÖ Näyttöön saadaan näkyviin tulevan ja lähtevän jäähdytys(vesi)liuoksen lämpötilat eri parametrien arvot ja asetusarvot voimassa olevien hälytyksien hälytyskoodit eri komponenttien olotilat 2. ALAS / MODE ja Koneikon toiminnon valinta NÄPPÄIN sekä JÄÄHDYTYS ( = KESÄ ) -toiminnon LED -merkkivalo näppäimessä palaa vihreä LED-valo JÄÄHDYTYS toiminto valittuna näppäimen vihreän LED-valon vilkkuessa samanaikaisesti kun Lämmitys (= Talvi) toiminnon oranssi LED-valo palaa jatkuvasti, on lämpöpumppuversion koneen sulatusjakso käynnissä koneikon toimintatilan eli JÄÄHDYTYS / Lämmitys toiminnon valitseminen parametriarvojen selaaminen ja valitun asetusarvon lisääminen 3. YLÖS / ON-OFF NÄPPÄIN sekä Lämmitys ( = Talvi ) -toiminnon LED merkkivalo näppäimessä palaa oranssi LED-valo Lämmitys toimintovalittuna näppäimen oranssi LED-valon vilkkuessa, on lämpöpumppuversion koneen sulatusjakso käynnistymässä hetken päästä koneikon käynnistäminen ON ja pysäyttäminen OFF, parametriarvojen selaaminen ja valitun asetusarvon pienentäminen sekä voimassa olevien hälytyskoodien selaaminen 4. ALARM / Prg NÄPPÄIN sekä HÄLYTYKSEN LED merkkivalo näppäimessä palaa punainen LED-valo osoittaen koneen olevan hälytystilassa eli häiriössä ohjausjärjestelmän ohjelmointitasoilla siirtyminen eli parametriarvojen lukeminen, voimassa olevienhälytyskoodien selaaminen sekä hälytyksien kuittaaminen 5. Sähkösyötön osoituksen sekä Kompressorin aikaviiveen -merkkivalo näytön alaosassa palaa jatkuvasti piste Sähkösyötön osoituksen merkkivalo (katso viereinen kuva) osoittaen koneikon olevan jännitteellinen, vaikka koneikko on pysäytetty ON/OFF näppäimestä kun koneikko on käynnistetty ON/OFF näppäimestä ja ko. merkkivalo vilkkuu, on kompressori käynnistymässä aikaviiveen jälkeen 6. YLÖS / ON-OFF näppäin ja ALAS / MODE näppäin SAMANAIKAISESTI muutettujen parametriarvojen hyväksyminen ohjausjärjestelmän ohjelmointitasoilla siirtyminen TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 2 ( 11 )
4 2. KONEEN PÄÄKYTKIN ( SYÖTTÖJÄNNITTEEN KYTKEMINEN ja KATKAISU KONEELTA ) Koneeseen kytketään syöttöjännite TCAEY 105 P/T koneet 230V-1Ph-50Hz TCAEY P/T koneet 400V-3Ph-50Hz päälle kääntämällä koneessa oleva pääkytkimen kahva osoittamaan 0 asennosta 1 -asentoon. SYÖTTÖJÄNNITE 0 eli OFF -asento TCAEY 105 P/T kone 230V-1Ph-50Hz TCAEY P/T kone 400V-3Ph-50Hz KATKAISTU POIS KONEELTA SYÖTTÖJÄNNITE 1 eli ON -asento TCAEY 105 P/T kone 230V-1Ph-50Hz TCAEY P/T kone 400V-3Ph-50Hz PÄÄLLÄ, KYTKETTY SYÖTTÖJÄNNITTEEN KYTKEMINEN: Aseta pääkytkimen kahva osoittamaan 1 eli ON asentoa ( = Syöttöjännite päällä, kytketty ) : Käännä pääkytkimen kahvaa 90º myötäpäivään osoittamaan viereisen kuvan mukaisesti. Kytkettäessä jännite koneelle, ilmestyy säätimen näyttö-osaan piste oheisen kuvan mukaisesti ( katso viereinen kuva ): SYÖTTÖJÄNNITTEEN KATKAISU: Aseta pääkytkimen kahva osoittamaan 0 eli OFF asentoa ( = Syöttöjännite katkaistu koneelta pois ): Käännä pääkytkimen kahvaa 90º vastapäivään osoittamaan viereisen kuvan mukaisesti. Katkaistaessa jännite koneelta ei säätimen näyttö-osassa ole mitään näkyvissä ( katso viereinen kuva ): TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 3 ( 11 )
5 3. KONEEN KÄYNNISTYS SÄÄTIMESTÄ Kun koneikkoon ( = ohjausjärjestelmään ) on kytketty sähköt ja pääkytkin on 1 eli ON asennossa, ilmestyy siis näyttöosan alareunaan piste osoittamaan, että jännite kytketty koneeseen. Koneikko ( = ohjausjärjestelmä ) käynnistetään painamalla ON/OFF näppäintä kahden sekunnin ( 2 sek ) ajan koneen ollessa pysähdyksissä. Näyttöön ilmestyy nyt verkostosta tulevan liuoksen tämänhetkinen lämpötila. Jos näytössä olevan verkostosta tulevan liuoksen tämänhetkisen lämpötilan desimaali- piste näytössä vilkkuu, osoittaa se kompressorin olevan juuri käynnistymässä aikaviiveen jälkeen Kompressorin käynnistyessä aikaviiveen jälkeen, verkostosta tulevan liuoksen tämänhetkisen lämpötilan desimaali - piste jää palamaan jatkuvasti 4. KONEEN PYSÄYTYS SÄÄTIMESTÄ Koneikko ( = ohjausjärjestelmä ) pysäytetään painamalla ON/OFF näppäintä kahden sekunnin ( 2 sek ) ajan koneen ollessa käynnissä. Näyttö-osan alareunaan ilmestyy piste osoittamaan, että jännite edelleen kytketty koneeseen, mutta kone pysäytetty säätimen ON/OFF näppäimestä 5. KONEEN TOIMINTATILA: SUMMER / WINTER eli JÄÄHDYTYS / LÄMMITYS Ko. toiminto ei käytössä Suomessa, koska koneessa olevat komponentit vaativat toimiakseen lämpöversioiden varustuksen. Koneen toimintatila muuttaminen koskien ainoastaan THAEY - lämpöversioiden koneita: ( Painamalla MODE näppäintä kahden sekunnin ( 2 sek ) ajan, voidaan vaihtaa toimintatila siis WINTER eli LÄMMITYS toimintoon. Alla olevan taulukon mukaisesti voi näppäimissä palaa seuraavanlaiset LED merkkivalot: JÄÄHDYTYS ( = KESÄ ) -toiminnon LED -merkkivalo näppäimessä palaa vihreä LED-valo JÄÄHDYTYS toiminto valittuna näppäimen vihreän LED-valon vilkkuessa samanaikaisesti kun Lämmitys (= Talvi) toiminnon oranssi LED-valo palaa jatkuvasti, on lämpöpumppuversion koneen sulatusjakso käynnissä Lämmitys ( = Talvi ) -toiminnon LED merkkivalo näppäimessä palaa oranssi LED-valo Lämmitys toimintovalittuna näppäimen oranssi LED-valon vilkkuessa, on lämpöpumppuversion koneen sulatusjakso käynnistymässä hetken päästä TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 4 ( 11 )

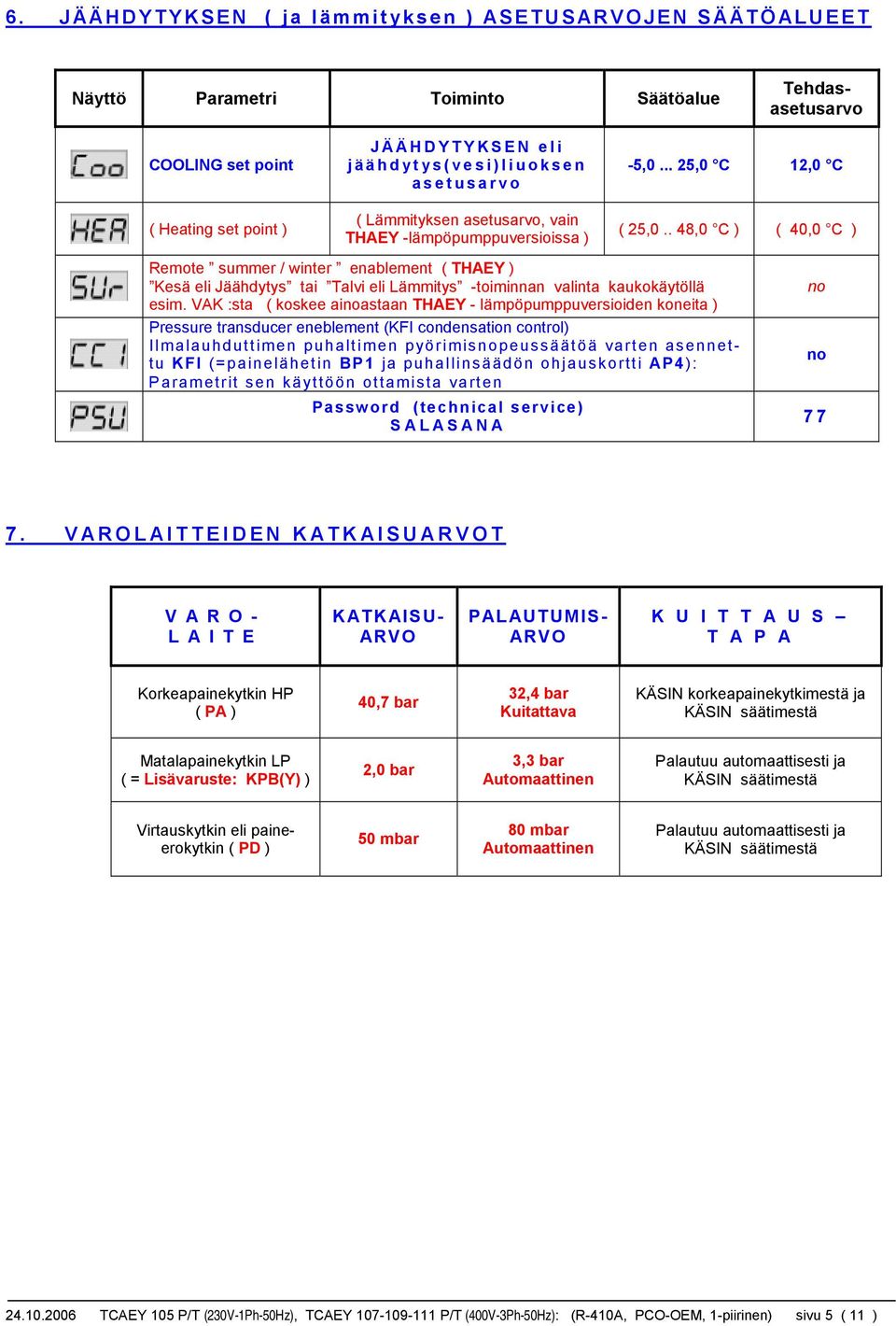

6 6. JÄÄHDYTYKSEN ( ja lämmityksen ) ASETUSARVOJEN SÄÄTÖALUEET Näyttö Parametri Toiminto Säätöalue Tehdasasetusarvo COOLING set point ( Heating set point ) JÄÄHDYTYKSEN eli jäähdytys(vesi)liuoksen asetusarvo ( Lämmityksen asetusarvo, vain THAEY -lämpöpumppuversioissa ) -5, ,0 C 12,0 C ( 25,0.. 48,0 C ) ( 40,0 C ) Remote summer / winter enablement ( THAEY ) Kesä eli Jäähdytys tai Talvi eli Lämmitys -toiminnan valinta kaukokäytöllä esim. VAK :sta ( koskee ainoastaan THAEY - lämpöpumppuversioiden koneita ) Pressure transducer eneblement (KFI condensation control) Ilmalauhduttimen puhaltimen pyörimisnopeussäätöä varten asennettu KFI (=painelähetin BP1 ja puhallinsäädön ohjauskortti AP4): Parametrit sen käyttöön ottamista varten Password (technical service) SALASANA no no VAROLAITTEIDEN KATKAISUARVOT V A R O - L A I T E KATKAISU- ARVO PALAUTUMIS- ARVO K U I T T A U S T A P A Korkeapainekytkin HP ( PA ) 40,7 bar 32,4 bar Kuitattava KÄSIN korkeapainekytkimestä ja KÄSIN säätimestä Matalapainekytkin LP ( = Lisävaruste: KPB(Y) ) 2,0 bar 3,3 bar Automaattinen Palautuu automaattisesti ja KÄSIN säätimestä Virtauskytkin eli paineerokytkin ( PD ) 50 mbar 80 mbar Automaattinen Palautuu automaattisesti ja KÄSIN säätimestä TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 5 ( 11 )
7 8. O H J E L M O I N T I T A S O T Jäähdytyksen asetusarvo [ C ] Lämmityksen asetusarvo [ C ] Yllä oleva kuva näyttöosasta esittää ns. NORMAALI- NÄYTTÖ tilaa Siirtyminen tasoilla oikealle päin: Verkostosta tulevan jäähdytys(vesi)liuoksen tämänhetkinen lämpötila [ C ], anturin ST1 mittaustulos Verkostoon lähtevän jäähdytys(vesi)liuoksen tämänhetkinen lämpötila [ C ], anturin ST2 mittaustulos THAEY -lämpöpumppuversioiden koneet: Sulatusta varten tämänhetkinen lämpötila patterilla [ C ], anturin ST3 mittaustulos Siirtyminen tasoilla vasemmalle päin: Kylmäainepiirin korkeapaine [ bar ]: Näyttöön mittaustulos, jos KFI asennettu ja käytössä ( = painelähetin BP1 ja pyörimisnopeuden säätökortti AP4 ) ( Parametrit: Katso CC / CC1- ja CC2- parametrit ) Pääsyötön jännite L1 ( kortin mittaustulos ) Pääsyötön jännite L2 ( kortin mittaustulos ) Parametrin arvon muutos isommaksi tai pienemmäksi: HUOM! Parametri CC2 näkyy vain jos parametri CC1 asetus = Y Pääsyötön jännite L3 ( kortin mittaustulos ) KFI EI OLE asennettu ( = Paineanturi BP1 ja kortti AP4 ) n = Ei käytössä KFI ( = Paineanturi BP1 ja kortti AP4 ) ON ASENNETTU ja OTETTU KÄYTTÖÖN Y = ON käytössä Lauhtumispaineen säätö ilmalauhduttimen puhaltimen pyörimissäädöllä: P = ON KÄYTÖSSÄ, tehdasasetus Lauhtumispaineen säätö ilmalauhduttimen puhaltimen pyörimissäädöllä: 0 = EI KÄYTÖSSÄ Kesä eli jäähdytys tai Talvi eli lämmitys -toiminnon kaukovalinta käytössä. Tehdasasetus n = Ei käytössä Y = Käytössä ( tarpeellinen vain THAEY lämpöpumppuversioiden koneissa, EI Suomessa ) Anna SALASANA painamalla nuolinäppäintä ylöspäin ( technical service = 77 ) ( Jos lukema menee yli, korjaa nuolinäppäimellä alaspäin ) TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 6 ( 11 )
8 9. JÄÄHDYTYKSEN ASETUSARVON MUUTTAMINEN Säätimen ollessa ns. normaalinäyttö tilassa, voidaan jäähdytyksen eli jäähdytys(vesi)liuoksen asetusarvoa muuttaa tarvittaessa. Jäähdytyksen asetusarvon parametri on Coo. Selvitä ensin OHJELMOINTITASOT kaaviosta, millä tasolla ko. parametri sijaitsee. Ohjelmointitasoille pääsy edellyttää, että vedenjäähdytyskoneikkoon on kytketty syöttöjännite ja se on käynnistetty ON/OFF näppäimestä eli painamalla kahden sekunnin ( 2 sek ) ajan - näppäintä Näyttö-osassa näkyy siis tämänhetkinen verkostosta tuleva jäähdytys(vesi)liuoksen lämpötila. Näppäile sen jälkeen seuraavasti: Paina Prg näppäintä n. 2 sekunnin ajan Paina uudestaan Prg näppäintä n. 2 sekunnin ajan, näyttöön Coo ( = jäähdytyksen asetusarvon parametri ) Jos painat nyt Mode näppäintä, näyttöön tulee sana HEA ( = lämmityksen asetusarvon parametri ) Painamalla nuolinäppäintä alas eli -näppäintä, tulee näyttöön taas Coo ( = jäähdytyksen asetusarvon parametri ) Paina nyt uudestaan Prg näppäintä n. 2 sekunnin ajan Coo sanan ollessa näytössä. Näyttöön tulee Coo parametrin tämänhetkinen arvo eli jäähdytyksen asetusarvo ( tehdasasetuksena on 12,0 ) Jäähdytyksen asetusarvon muuttaminen tapahtuu nyt nuolinäppäimellä joko ylös tai alaspäin: -näppäin eli YLÖS näppäin suurentaa haluttua jäähdytyksen asetusarvoa -näppäin eli ALAS näppäin pienentää haluttua jäähdytyksen asetusarvoa TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 7 ( 11 )
9 Kun haluttu jäähdytyksen asetusarvo on nyt muutettu, hyväksytään ko. muutettu arvo 12,5 painamalla YLÖS ja ALAS - näppäimiä samanaikaisesti. Tallennettu uusi jäähdytyksen asetusarvo 12,5 vilkkuu näytössä hetken, jonka jälkeen näyttöön ilmestyy teksti Coo. Paluu säätimen ns. normaalinäyttö tilaan tapahtuu painamalla vielä uudestaan YLÖS ja ALAS -näppäimiä samanaikaisesti. 10. SÄÄTIMEN NÄYTÖN OLOTILAT Säätimen näytössä olevien eri olotilojen esitykset ja selitykset: Kompressorin käynnistymisen viiveaika käynnissä Kompressori käynnistymässä viiveajan jälkeen. Sähkösyötön osoituksen punainen LED merkkivalo eli desimaali- piste vilkkuu viereisen kuvan osoittamassa paikassa. Sulatusjakso-toiminnon käynnistymisen viiveaika käynnissä THAEY -lämpöpumppuversion koneen sulatusjakso käynnistymässä viiveajan jälkeen. Viereisen kuvan osoittamassa paikassa eli ALAS -näppäimessä vilkkuu oranssi LED merkkivalo. Sulatusjakso-toiminto käynnissä THAEY -lämpöpumppuversion koneen sulatusjakso käynnissä. Viereisen kuvan osoittamissa paikoissa eli ALAS -näppäimessä palaa oranssi LED merkkivalo ja myös YLÖS -näppäimessä vilkkuu vihreä LED merkkivalo. Etäisohjauspaneli KTR ( = lisävaruste ) kytketty koneeseen Kolme vaakasuoraa merkkiä näytössä ilmoittaa etäisohjauspanelin KTR ( = lisävaruste ) olevan kytketty koneeseen. Ulkopuolinen käyntilupa SCR puuttuu koneelta Näytössä teksti Scr. Ulkopuolinen käyntilupa pysäyttänyt koneen eli koneen toiminto kaukopysäytetty VAK :sta tai esim. ulkopuolisen ulkotermostaatin toimesta. ( = Selettore Comando Remoto eli remote control switch ) Kellokortti KSC ( = lisävaruste ) pysäyttänyt koneen Näytössä teksti CLo. Koneen ohjausjärjestelmään kytketty kellokortti KSC ( = lisävaruste ) pysäyttänyt koneen kellokorttiin asetetun aikaohjelman mukaisesti TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 8 ( 11 )
10 11. PARAMETRIEN TEHDASASETUKSET Control board parameters P A R A M E T R I N K U V A U S Tehdasasetus Parametri Summer working temperature set point Jäähdytyksen asetusarvo ( = höyrystimelle tulevan jäähdytys(vesi)liuoksen haluttu lämpötila, kesä-asetusarvo ) 12,0 C Coo Winter working temperature set point ( THAEY ) Lämmityksen asetusarvo ( = vain THAEY -lämpöpumppuversioissa ) 40,0 C HEA Working temperature differential Jäähdytyksen asetusarvon eroalue eli differenssi 2,0 C CP / C01 Minimum time between two consecutive compressor start-ups Minimi viiveaika saman kompressorin uudelleenkäynnistymiseen 360 sek (CP) / C05 Antifreeze temperature set point Jäätymissuojatermostaatin asetusarvo 3 C AL / E07 Water differential pressure swicth override time at start-up Virtauskytkimen eli paine-erokytkimen ( PD ) ohitusviive käynnistettäessä koneikkoa 15 sek AL / E13 Anti-freezing temperature differential Jäätymissuojatermostaatin asetusarvon eroalue, differenssi 2 C ( AL) / E08 Low pressure switch override time at start-up Matalapainekytkimen ( = Lisävaruste KPB(Y) ) ohitusviive kompressorin käynnistyessä 120 sek ( AL) / E21 Preventilation time Lauhdutinpuhaltimen käynnissä oloaika ennen kuin kompressori käynnistyy 30 sek F AN / F07 Pump swicth off time lag Pumpun pysähtymisen viiveaika pysäytettäessä koneikko säätimen OFF näppäimestä ( jos kytkentä käytössä ) 15 sek PUP / P03 Maximum defrosting time ( THAEY ) Maksimi sulatusaika ( = vain THAEY lämpöpumppuversioissa ) 8 min D TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 9 ( 11 )
11 12. HÄLYTYSKOODIT Kun ohjausjärjestelmään tai koneikon toimintaan on tullut toimintahäiriö eli hälytys, ilmestyy näyttöön hälytyskoodi ilmoittaen hälytyksen aiheuttaneen syyn. Samalla ALARM näppäimessä syttyy punainen LED merkkivalo palamaan. Hälytyskoodit ilmaisevat koneikon toimintaa estävät häiriöt ja varolaitteiden katkaisut. Hälytyskoodit on eritelty alla esitetyn taulukon mukaisesti: Hälytyskoodi KUVAUS KUITTAUS Jäätymissuojatermostaatti Virtauskytkin eli paine-erokytkin PD ( Lisävaruste: Matalapainekytkin KPB(Y), kylmäainepiiri ) Korkeapainekytkin PA, kylmäainepiiri ( Ilmalauhduttimen puhaltimen sähkömoottorin sisäinen käämisuoja ) Jäähdytys(vesi)liuos piirin pumppu P1 viallinen M A3M A3M M M M Varolaite automaattisesti palautuva ja käsin säätimestä Virtauskytkin eli paine-erokytkin PD automaattisesti palautuva 3 kertaa, sen jälkeen käsin säätimestä ( Lisävaruste: Varolaite eli matalapainekytkin KPB(Y) automaattisesti palautuva 3 kertaa, sen jälkeen käsin säätimestä ) Käsin korkeapaine-kytkimestä PA ( kannen päältä ja myös kytkimen sisältä) ja käsin säätimestä ( Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä ) Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä Anturi ST1 viallinen (ohjaava anturi, jäähdytys(vesi)liuos sisään höyrystimelle verkostosta) Anturi ST2 viallinen ( jäähdytys(vesi)liuos ulos höyrystimeltä verkostoon, samalla jäätymissuoja-anturi ) Anturi ST3 viallinen ( sulatuksen liittyvä lämpötila-anturi, vain THAEY lämpö-pumppuversioiden koneissa, EI Suomessa ) Anturi viallinen ( paineanturi KFI, tunnus BP1, kylmäainepiiri, lauhdutinpaine/puhaltimen pyörimisnopeus ) A A A A Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä ( Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä ) Korjaa tai/ja vaihda viallinen komponentti, käsin säätimestä Jäähdytys(vesi)liuos piirin pumpun P1 huoltotuntimäärä ylitetty A Käsin säätimestä Kompressorin huoltotuntimäärä ylitetty A Käsin säätimestä Kellokortti viallinen (= lisävaruste KSC ) Vaihevahti hälyttää, väärä vaihejärjestys syöttöjännitteessä ( L1 L2 L3 ) ( EI MAHDOLLINEN mallissa TCAEY 105 P/T, koska se 1-vaiheinen eli 230V-1Ph-50Hz ) A M Korjaa tai/ja vaihda viallinen komponentti (= lisävaruste KSC ), käsin säätimestä Vaihda syöttöjännitteen vaihejärjestys oikeaksi ( komponenttien pyörimissuunta nyt väärä ) Syöttöjännite ali- tai ylijännitteinen A Tarkista syöttöjännite L1, L2, L3 HÄLYTYKSEN KUITTAUS -TAPA A M A3M Automaattisesti palautuva, käsin säätimestä Kuittaus varolaitteesta tai korjaus, kuittaus käsin säätimestä Automaattisesti palautuva 3 kertaa, sen jälkeen kuittaus käsin säätimestä TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 10 ( 11 )

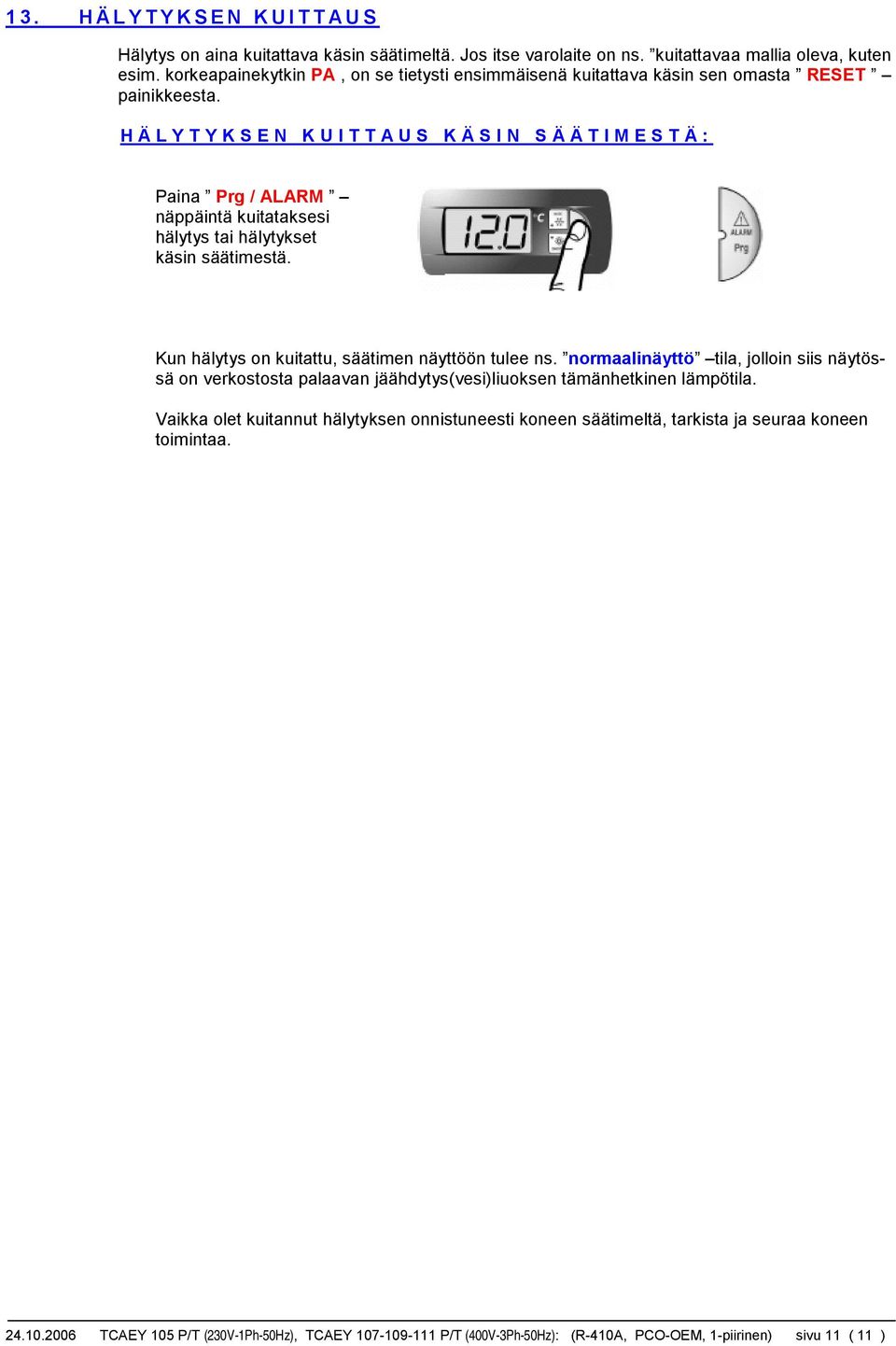

12 13. HÄLYTYKSEN KUITTAUS Hälytys on aina kuitattava käsin säätimeltä. Jos itse varolaite on ns. kuitattavaa mallia oleva, kuten esim. korkeapainekytkin PA, on se tietysti ensimmäisenä kuitattava käsin sen omasta RESET painikkeesta. HÄLYTYKSEN KUITTAUS KÄSIN SÄÄTIMESTÄ: Paina Prg / ALARM näppäintä kuitataksesi hälytys tai hälytykset käsin säätimestä. Kun hälytys on kuitattu, säätimen näyttöön tulee ns. normaalinäyttö tila, jolloin siis näytössä on verkostosta palaavan jäähdytys(vesi)liuoksen tämänhetkinen lämpötila. Vaikka olet kuitannut hälytyksen onnistuneesti koneen säätimeltä, tarkista ja seuraa koneen toimintaa TCAEY 105 P/T (230V-1Ph-50Hz), TCAEY P/T (400V-3Ph-50Hz): (R-410A, PCO-OEM, 1-piirinen) sivu 11 ( 11 )
T C A E Y P / ASP idr P / ASP idr 133 P / ASP idr
