1 Käyttöohje KaVoLUX 540 LED U / T

2 Myynti: KaVo Dental GmbH Bismarckring 39 D Biberach Puh. +49 (0) Faksi +49 (0) Valmistaja: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Sisältö Sisältö 1 Ohjeita käyttäjälle Käyttäjän opas Lyhenteet Symbolit Kohderyhmä Huolto Takuuehdot Kuljetus ja säilytys Voimassa oleva pakkausmääräys Kuljetusvauriot Pakkaustiedot: Säilytys ja kuljetus Turvallisuus Turvallisuusohjeiden kuvaus Varoitussymboli Rakenne Vaaraluokkien kuvaus Turvaohjeet Hävittäminen Sähkömagneettista yhteensopivuutta koskevat tiedot Sähkö- ja elektroniikkalaitteiden hävittäminen Tuotekuvaus Käyttötarkoitus määräysten mukainen käyttö Hoitovalo KaVoLUX 540 LED U Hoitovalo KaVoLUX 540 LED T Mitat ja kääntöalueet Tyyppikilvet Tekniset tiedot ja edellytykset Käytön kuvaus Asennus Pakkaus Kuljetus ja säilytys Pakkaukset Pakkauksen purkaminen Edellytykset asennukselle Vaste asennetaan kääntövarteen Edellytykset laitteen asennukselle Edellytykset kattoasennukselle Laitteen KaVoLUX 540 LED U asennus ESTETICA E50 / E50 Life ESTETICA E70 / ESTETICA E ESTETICA E70/E80 Vision KaVoLUX 540 LED U:n aktivointi huoltotilan kautta Laitteen KaVoLUX 540 LED T asennus ESTETICA E Primus Primus 1058 Life / 108

4 Sisältö ESTETICA Standard 1063 / Comfort 1065 / Sensus Globus 1078 S, Status 1080 TM/C Kattoasennus KaVoLUX 540 LED T KaVoLUX 540 LEDin asennus Centro -pylvääseen Mekaaniset säädöt Kääntövarren jarrun säätö Jousivarren jarrujen säätö Valaisimen pään jarrujen säätö Kääntöliikkeen ja 3D-nivelen liikkeen säätö Valaisimen pään jarrun säätö Käyttö Hoitovalon KaVoLUX 540 LED U käyttö Hoitovalon kytkeminen päälle/pois päältä Kirkkauden säätäminen Vaihtaminen COMPOsave-tilan tai himmennetyn valon ja normaalin valon välillä COMPOsave-tilan kytkeminen päälle Kirkkausasteen himmentämisen säätö (COMPOsave-tila tai normaalivalo) Värilämpötilan säätö Laser-toiminnon kytkeminen päälle- tai päältä D-nivelen käyttö Hoitovalon KaVoLUX 540 LED T käyttö Hoitovalon kytkeminen päälle/pois päältä Kirkkauden säätäminen Vaihtaminen COMPOsave-tilan tai himmennetyn valon ja normaalin valon välillä COMPOsave-tilan kytkeminen päälle Kirkkauden säätö Värilämpötilan säätö Laser-toiminnon kytkeminen päälle- tai päältä D-nivelen käyttö Valmistelumenetelmät standardin DIN EN ISO mukaan Yleiset hoito-ohjeet Puhdista valaisin, lasi ja peili sekä desinfioi ne Kahvojen puhdistus ja desinfiointi Sterilointi Kahvojen sterilointi Turvatekninen tarkastus - tarkastusohje Laitteen asennus Kattoasennus Johdanto Ohjeita turvateknistä tarkastusta varten Tarkastuspöytäkirja, turvatekninen tarkastus (STK) Häiriöiden poisto Tietoja sähkömagneettisesta yhteensopivuudesta EN Ohjesäännöt ja valmistajavakuutus - sähkömagneettinen säteily Ohjesäännöt ja valmistajavakuutus - sähkömagneettinen häiriönsietokyky Ohjesäännöt ja valmistajavakuutus - sähkömagneettinen häiriönsietokyky / 108

5 Sisältö 10.4 Suositeltavat turvaetäisyydet kannettavien ja liikutettavien suurtaajuusviestintälaitteiden ja KaVoLUX 540 LED -laitteen välillä / 108

6 1 Ohjeita käyttäjälle 1.1 Käyttäjän opas 1 Ohjeita käyttäjälle 1.1 Käyttäjän opas Edellytys Lue tämä käyttöohje ennen tuotteen ensimmäistä käyttöönottoa virheellisen käytön ja muiden vaurioiden välttämiseksi Lyhenteet Lyhenne GA PA MA TA STK IEC RA NRS EBS BT EMC VA Selitys Käyttöohje Hoito-ohje Kokoonpano-ohje Tekninen ohje Turvatekninen tarkastus International Electrotechnical Commission Korjausohje Varustesarja Asennussarja Mukana toimitetut osat Sähkömagneettinen yhteensopivuus (EMC) Työstöohje Symbolit Katso osa Turvallisuus/varoitussymbolit Tärkeää tietoa käyttäjille ja teknikoille CE-merkintä lääkinnällisistä tuotteista EY-direktiinin 93/42 mukaan Toiminta välttämätön Elabeling-merkintä Kohderyhmä Tämä dokumentti on tarkoitettu hammaslääkäreille sekä vastaanotto- ja huoltohenkilökunnalle. 6 / 108

7 1 Ohjeita käyttäjälle 1.2 Huolto 1.2 Huolto KaVon tekninen tuki: +49 (0) Kyselyn yhteydessä on aina ilmoitettava tuotteen sarjanumero! Lisätietoja: Takuuehdot KaVo myöntää loppukäyttäjälle takuun luovutusprotokollassa mainitun tuotteen moitteettomasta toiminnasta sekä materiaalin tai valmistuksen virheettömyydestä 12 kuukauden ajaksi ostopäivästä lähtien seuraavin edellytyksin: Jos valitukset ovat perusteluja, KaVo korvaa vauriot tai puuttuvat osat takuun puitteissa valintasi mukaan toimittamalla maksutta joko uuden tuotteen tai korjaamalla kyseiset tuotteet. Muita vaatimuksia, samantekevää, mitä ne koskevat, ei voida esittää. Viiveen sekä törkeän laiminlyönnin tai tahallisuuden tapauksessa tämä pätee ainoastaan silloin, kun pakottavat lain määräykset eivät sitä estä. KaVo ei vastaa vaurioista ja niiden seuraamuksista silloin, kun ne aiheutuvat luonnollisesta kulumisesta, asiattomasta puhdistuksesta tai huollosta, käyttö-, huolto- tai liitäntämääräysten noudattamatta jättämisestä, kalkkeutumisesta ja ruostumisesta, ilmanja vedensyötön epäpuhtauksista tai kemiallisista tai sähköisistä vaikutuksista, jotka ovat epätavallisia tai eivät tehdasmääräysten mukaan ole sallittuja. Takuu ei yleisesti kata polttimoita, lasi- tai kumiosia eikä muovin värin kestävyyttä. Vastuu on poissuljettu tapauksissa, joissa vauriot tai niiden seuraukset johtuvat asiakkaan tai kolmannen osapuolen tuotteelle tekemistä toimenpiteistä tai muutoksista. Tämä takuu pätee ainoastaan silloin, kun tuotteeseen kuuluva luovutusprotokolla (kopio) on lähetetty KaVolle ja laitteen haltija/käyttäjä pystyy esittämään alkuperäisen luovutusprotokollan. 1.4 Kuljetus ja säilytys Voimassa oleva pakkausmääräys Koskee ainoastaan Saksan liittotasavaltaa. Myyntipakkaukset hävitetään voimassaolevia pakkausten hävitysohjeita noudattaen, jätteidenkäsittelyyn/kierrätykseen erikoistuneiden yritysten kautta asianmukaisesti. Huomio koko maan kattava vastaanottojärjestelmä. Tätä varten on KaVo hakenut lisenssin myyntipakkauksilleen. Huomio paikallinen julkinen jätteiden hävitysjärjestelmä Kuljetusvauriot Saksassa Jos pakkauksen vahingot ovat huomattavissa toimituksen yhteydessä, on toimittava seuraavalla tavalla: 7 / 108

8 1 Ohjeita käyttäjälle 1.4 Kuljetus ja säilytys 1. Vastaanottaja merkitsee puutteet tai vahingot vastaanottovahvistukseen. Vastaanottaja ja huolintaliikkeen työntekijä allekirjoittavat tämän vastaanottovahvistuksen. 2. Tuotetta ja pakkausta ei saa muuttaa. 3. Tuotetta ei saa käyttää. 4. Vahingoista on ilmoitettava huolitsijalle. 5. Vahingot on ilmoitettava KaVolle. 6. Vahingoittunutta tuotetta ei saa koskaan lähettää KaVolle ilman aiempaa yhteydenottoa. 7. Allekirjoitettu vastaanottovahvistus lähetetään KaVolle. Jos tuote on vahingoittunut ilman, ettei pakkauksen vahinkoja huomata toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vahingoista on ilmoitettava välittömästi, viimeistään 7. päivänä, huolintaliikkeeseen. 2. Vahingot on ilmoitettava KaVolle. 3. Tuotetta ja pakkausta ei saa muuttaa. 4. Vahingoittunutta tuotetta ei saa käyttää. Jos vastaanottaja laiminlyö yllä kuvattuja velvollisuuksia, vahinko katsotaan syntyneeksi vasta toimituksen jälkeen (Saksan yleisten kuljetusehtojen artiklan 28 mukaisesti). Saksan ulkopuolella KaVo ei vastaa kuljetusvahingoista. Lähetys on tarkistettava heti vastaanottamisen jälkeen. Jos pakkauksen vahingot ovat huomattavissa toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vastaanottaja merkitsee puutteet tai vahingot vastaanottovahvistukseen. Vastaanottaja ja huolintaliikkeen työntekijä allekirjoittavat tämän vastaanottovahvistuksen. Vastaanottaja voi esittää huolintaliikkeelle vahingonkorvausvaatimuksia vain tämän dokumentaation perusteella. 2. Tuotetta ja pakkausta ei saa muuttaa. 3. Tuotetta ei saa käyttää. Jos tuote on vahingoittunut ilman, ettei pakkauksen vahinkoja huomata toimituksen yhteydessä, on toimittava seuraavalla tavalla: 1. Vahingoista on ilmoitettava välittömästi huolintaliikkeeseen, viimeistään toimituksen jälkeisenä 7. päivänä. 2. Tuotetta ja pakkausta ei saa muuttaa. 3. Vahingoittunutta tuotetta ei saa käyttää. Jos vastaanottaja ei toimi määräyksissä annettujen velvollisuuksien mukaisesti, niin vahingon katsotaan syntyneen vasta toimituksen jälkeen (kansainvälisen kuljetusta koskevan CMR-lain mukaan, luku 5, artikla 30). 8 / 108

9 1.4.3 Pakkaustiedot: Säilytys ja kuljetus Säilytä pakkaus mahdollista huoltoa tai korjausta varten. Käyttöohje KaVoLUX 540 LED U / T 1 Ohjeita käyttäjälle 1.4 Kuljetus ja säilytys Pakkauksen ulkopuolelle painetut symbolit ovat kuljetusta ja säilytystä varten, ja niillä on seuraavat merkitykset: Kuljetus pystyasennossa; ylös nuolen suunnassa! Suojattava iskuilta! Suojattava kosteudelta! Sallittu pinokuorma Lämpötila-alue Ilmankosteus Ilmanpaine 9 / 108

10 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus Varoitussymboli Varoitussymboli Rakenne VAARA Johdannossa kuvataan vaaran muoto ja lähde. Tässä osassa kuvataan noudattamatta jättämisestä mahdollisesti aiheutuvat seuraukset. Valinnainen vaihe sisältää vaarojen välttämiseen välttämättömät toimenpiteet Vaaraluokkien kuvaus Henkilö- ja ainevahinkojen välttämiseksi tässä dokumentissa esitetyt varoitukset on huomioitava ja turvaohjeita on noudatettava. Varoitukset on merkitty seuraavalla tavalla: VAARA Tilanteet, jotka jos niitä ei vältetä aiheuttavat välittömän kuoleman tai vaikeita loukkaantumisia. VAROITUS Tilanteet, jotka jos niitä ei vältetä voivat aiheuttaa välittömän kuoleman tai vaikeita loukkaantumisia. VARO Tilanteet, jotka jos niitä ei vältetä voivat aiheuttaa keskivaikeita tai lieviä loukkaantumisia. ILMOITUS Tilanteet, jotka jos niitä ei vältetä voivat aiheuttaa aineellisia vahinkoja. 2.2 Turvaohjeet VAARA Räjähtämisvaara. Hengenvaara KaVon tuotteita ei saa koskaan asentaa paikkoihin tai käyttää paikoissa, joissa on räjähtämisvaara. 10 / 108

11 2 Turvallisuus 2.2 Turvaohjeet VAROITUS KaVo KEY Laser III:n sekä KEY Laser 3+:n tahaton kytkeytyminen päälle. Jos käytät samanaikaisesti laitteita KaVoLUX 540 LED ja KaVo KEY Laser III tai KEY Laser 3+, voi KaVo KEY Laser III sekä KEY Laser 3+ kytkeytyä tahattomasti päälle. Jos käytät laitteita KaVo KEY Laser III tai KEY Laser 3+, kytke hoitovalo laserkäyttötapaan. Hoitovalon voi kytkeä myös pois päältä, laitteita KaVo KEY Laser III tai KEY Laser 3+ ja hoitovaloa KaVoLUX 540 LED ei saa käyttää samanaikaisesti. VARO KaVoLUX 540 LED -hoitovalon anturin tahaton aktivoituminen laserilla tai toisella valolla. Laserin tai toisen valon käyttäminen voi johtaa virhetoimintaan tai KaVoLUX 540 LED -hoitovalon anturin katkaisemiseen sekä tahattomaan hoitovalon päälle tai pois kytkeytymiseen. Anna valtuutetun teknikon deaktivoida anturi. VARO Kysymyksessä on pyörivän instrumentin stoboskooppi-ilmiö. Käytettäessä valaisinta KaVoLUX 540 LED, voi pyörivien instrumenttien yhteydessä esiintyä tietyillä kierrosluvuilla stroboskooppi-ilmiötä. Kyseessä on optinen harha, jossa näyttää siltä, että instrumentti olisi pysähtynyt tai että se liikkuu erittäin hitaasti. Loukkaantumisvaara. Jos stroboskooppi-ilmiötä esiintyy, muuta kierroslukua minimaalisesti ja jatka työskentelyä. VARO Komposiittipaikkojen ennenaikainen kovettuminen Liian intensiivisellä valolla voi olla negatiivisia vaikutuksia. Valitse aina sopiva valoisuusaste käsittelyajan mukaan. VARO Virheiden mittaus KaVo DIAGNOdentin käytön yhteydessä. Kun hoitovaloa KaVoLUX 540 LED ja KaVo DIAGNOdentiä käytetään samanaikaisesi, voivat mittaustulokset väärentyä. Jos käytät laitetta KaVo DIAGNOdent, kytke hoitovalo laser-käyttötapaan. Tai voit myös kytkeä hoitovalon pois päältä, laitetta KaVo DIAGNOdent ja hoitovaloa KaVoLUX 540 LED ei saa käyttää samanaikaisesti. VARO Sopimattomat lisävarusteet voivat aiheuttaa vaurioita. Muiden kuin määritettyjen lisävarusteiden, komponenttien ja johtojen käyttö voi lisätä tuotteen säteilyä tai vähentää sen häiriönsietokykyä. Käytä ainoastaan sellaisia komponentteja ja johtoja, jotka KaVo myy sisäisten komponenttiensa varaosina. Käytä ainoastaan KaVon suosittelemia lisävarusteita. Kytke valaisin pois päältä hoitokatkojen ajaksi säästääksesi LED-lamppua. Laitteen käytössä on noudatettava maakohtaisia määräyksiä, erityisesti: Voimassa olevat työsuojeluohjeet Vaadittavat toimenpiteet työtapaturmien estämiseksi 11 / 108

12 2 Turvallisuus 2.3 Hävittäminen on käyttäjän täytettävä seuraavat vaatimukset: Käytä ainoastaan virheettömiä työvälineitä Suojaa itseäsi, potilasta ja kolmansia osapuolia vaaroilta Vältä laitteen aiheuttama kontaminaatiota Jos KaVoLUX 540 LED T asennetaan kattoon, täytyy seuraavat määräykset huomioida: Rakennusviraston ja rakennustarkastusviraston määräykset Käytä vain kiinnityselementtejä (raskaan kuormituksen kestäviä tulppia), jotka ovat rakennusviraston hyväksymiä Sähköasennukset saa suorittaa vain valtuutettu sähköasentaja Sähköasennusten täytyy vastata normeissa VDE esitettyjä vaatimuksia Jos KaVoLUX 540 LED U / T asennetaan hoitoyksikköön, täytyy seuraavat määräykset huomioida: Sähköasennusten täytyy vastata normeissa VDE esitettyjä vaatimuksia Turvatekniset tarkastukset (TTT) on suoritettava 24 kuukauden välein. Katso myös: 2 8 Turvatekninen tarkastus - tarkastusohje, Sivu Hävittäminen Huolehdi käytössä muodostuvien jätteiden kierrätyksestä tai hävittämisestä niin, että niistä ei aiheudu vaaraa ihmisille eikä ympäristölle. Noudata kansallisia määräyksiä. Lisätietoja KaVo-tuotteiden asianmukaisesta hävittämisestä saa KaVo-toimipisteestä. 2.4 Sähkömagneettista yhteensopivuutta koskevat tiedot Sähkölaitteiden sähkömagneettista yhteensopivuutta koskevan normin IEC (DIN EN ) perusteella on meidän muistutettava seuraavista kohdista: sähköisten lääkinnällisten laitteiden osalta on huomioitava erityiset sähkömagneettista yhteensopivuutta koskevat varotoimenpiteet, ja tällaiset laitteet on otettava käyttöön KaVon asennusohjeiden mukaan. Korkeataajuiset viestintälaitteet voivat vaikuttaa sähköisiin lääkinnällisiin laitteisiin. Voimme tarvittaessa antaa lisätietoja teknisestä EMC-kuvauksesta. Katso myös: 2 10 Sähkömagneettista yhteensopivuutta koskevat tiedot, Sivu 103 KaVo vastaa ainoastaan mukana toimitettujen varusteiden, johtojen ja muiden komponenttien sopivuudesta, vaikka muut varusteet olisivat sähkömagneettista yhteensopivuutta koskevan standardin IEC (DIN EN ) mukaisia. 12 / 108

13 2 Turvallisuus 2.5 Sähkö- ja elektroniikkalaitteiden hävittäminen 2.5 Sähkö- ja elektroniikkalaitteiden hävittäminen Huomautamme sähkö- ja elektroniikkaromua koskevan EU:n direktiivin 2012/19 nojalla, että mainitut direktiivit koskevat tätä tuotetta ja tämä tuote on siksi hävitettävä Euroopassa erikoistoimenpitein. Lisätietoa, ks. tai ota yhteyttä hammaslääketieteellisten tuotteiden toimittajiin. Tuotteen lopullinen hävittäminen: Saksa Jos haluat palauttaa sähkölaitteen, toimi seuraavalla tavalla: 1. Kotisivuilta löytyy yrityksen enretec GmbH:n valikon eom kohdasta kaavake hävittämistä koskevasta toimeksiannosta. Toimeksiannon voi ladata tai tehdä myös suoraan verkossa. 2. Täytä vaadittavat tiedot kaavakkeeseen ja lähetä se sähköisesti tai faksilla numeroon +49 (0) yritykselle enretec GmbH. Jos sinulla on hävittämistoimeksiantoon liittyen kysymyksiä, ota yhteyttä alla olevaan osoitteeseen: Puhelin: +49 (0) Sähköposti: sekä posti: enretec GmbH, Geschäftsbereich eomrecycling Kanalstraße Velten 3. Jos laitetta ei ole asennettu kiinteästi, haetaan se vastaanotolta. Kiinteästi asennettu laite haetaan ulko-oven edestä sovittuna ajankohtana. Purkaus-, kuljetus- ja pakkauskustannuksista vastaa laitteen omistaja/käyttäjä. Muut maat Tietoja maakohtaisista hävittämismahdollisuuksista saa jälleenmyyjältä. 13 / 108

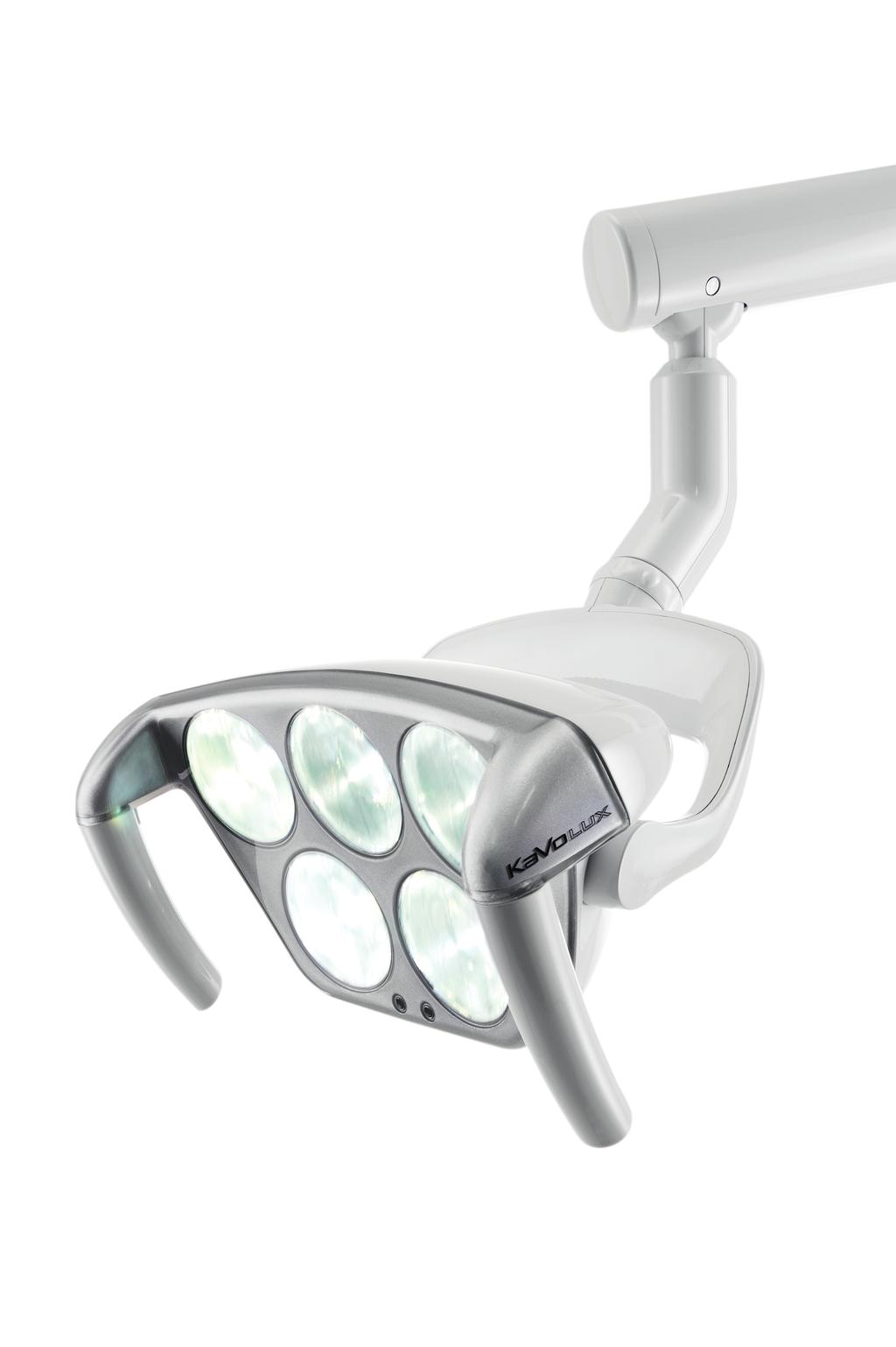

14 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö Hoitovalot KaVoLUX 540 LED U sekä T on tarkoitettu potilaan suuontelon valaisuun hammaslääkärin hoidon aikana. Ne asennetaan hoitoyksikköihin, ne on suunniteltu hoitotiloihin lääketieteellisen koulutuksen saaneiden henkilöiden käyttöön. Hoitoyksiköstä riippumatta voidaan hoitovalo mallia 540 LED T asentaa adapterin avulla myös kattoon. Eri mallisten hoitovalojen käyttö poikkeaa toisistaan: Malli 540 LED U: Tätä varten suunnitellun hoitoyksikön käyttöosa ja lampun liikeanturi Malli 540 LED T: Näppäimistökenttä ja lampun liikeanturi ovat valaisimen päässä. Tällä merkinnällä varustettu tuote vastaa direktiivissä DIN EN ISO 9680.asetettuja vaatimuksia. KaVoLUX 540 LED U voidaan asentaa seuraaviin hoitoyksikköihin: ESTETICA E80 / E80 Vision ESTETICA E70 / E70 Vision ESTETICA E50 / E50 Life KaVoLUX 540 LED T voidaan asentaa seuraaviin paikkoihin/hoitoyksikköihin: kattoon Primus 1058 / 1058 Life Status 1080 Globus 1078 ESTETICA Sensus 1066 ESTETICA Comfort 1065 ESTETICA Standard 1063 ESTETICA E30 DSEclinical Kannatinjärjestelmä CENTRO Määräysten mukainen käyttö kattaa myös kaikkien käyttöohjeiden noudattamisen sekä tarkastus- ja kunnossapitotoimenpiteet. Tätä tuotetta koskevia yleisiä lääkinnällisten tuotteiden direktiivejä ja/tai kansallisia lakeja, kansallisia määräyksiä ja tekniikan sääntöjä on sovellettava ja noudatettava Ka- Vo-tuotteen käyttöönotossa ja käytössä sille määritetyn tarkoituksen mukaisesti. Vastaamme KaVon toimittamien komponenttien turvallisuudesta, luotettavuudesta ja tehosta, kun: KaVon tai KaVon valtuuttaman muun kolmannen osapuolen kouluttama henkilökunta tai teknikko suorittaa laitteen asennuksen, laitteeseen perehdyttämisen, laitteen laajennukset, uudet asetukset, muutokset tai korjaustyöt. laitetta käytetään käyttö-, huolto- ja asennusohjeiden mukaisesti. 14 / 108

15 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö käyttäjän liittämät tietotekniikan komponentit vastaavat käyttöohjeissa ohjelmistoille ja laitteille esitettyjä teknisiä vaatimuksia ja nämä komponentit on asennettu ja säädetty niitä koskevien ohjeiden mukaisesti. laitetta asennettaessa Saksan sähkötekniikkojen liiton normi IEC (DIN VDE ) "Toistettavat koestukset ja koestukset ennen lääkinnällisten laitteiden käyttöönottoa - yleiset määräykset" täyttyy kokonaisuudessaan. Käyttäjän velvollisuus on käyttää ainoastaan virheettömiä työvälineitä suojata itseään, potilasta ja kolmansia osapuolia vaaroilta välttää laitteen aiheuttama kontaminaatio. Käytössä on noudatettava maakohtaista lainsäädäntöä, erityisesti seuraavat kohdat on huomioitava: liitäntää sekä lääkinnällisten tuotteiden käyttöönottoa koskevat voimassa olevat määräykset. voimassa olevat työsuojeluohjeet. voimassa olevat tapaturmien ehkäisyä koskevat toimenpiteet. Jotta KaVo -tuotteen jatkuva käyttö- ja toimintavarmuus voitaisiin taata ja jotta vauriota ja vaaratilanteita voitaisiin välttää, huolto ja turvatekniset tarkastukset on suoritettava säännöllisin väliajoin. Tarkastus- ja huoltoajat: Huoltopalvelu on suoritettava kerran vuodessa, turvatekninen tarkastus (TTK) 2 vuoden väliajoin. Tarkastaja määrää mahdollisest lyhyemmät turvateknisen tarkastuksen väliajat. KaVo-tuotteiden korjaus- ja huoltotöitä sekä ja turvateknisiä tarkastuksia saa suoritaa seuraavat henkilöt: Vastaavan koulutuksen saaneet KaVon toimipisteissä toimivat teknikot. KaVon erityisesti kouluttamat KaVon jälleenmyyjien teknikot. Saksassa ovat laitteen käyttäjät ja laitteesta vastuun kantavat henkilöt velvoitettuja huomioimaan laitetta käytettäessä lakimääräykset, jotka koskevat lääketiedettä varten valmistettujen tuotteiden käyttöä. Huoltopalvelut sisältävät kaikki tarkastustoiminnot, jotka vaaditaan lääketiedettä varten valmistettavia tuotteita koskevissa asetuksissa (MPBetreiberV, 6). Tuotteelle on ennen pidempiä käyttötaukoja suoritettava ohjeiden mukaiset kunnossapito- ja puhdistustoimenpiteet. Jos laitteen toiminnasta tai kunnosta löytyy huomautettavaa, ei hoitovaloa saa ottaa käyttöön. 15 / 108

16 3 Tuotekuvaus 3.2 Hoitovalo KaVoLUX 540 LED U 3.2 Hoitovalo KaVoLUX 540 LED U Hoitovalo KaVoLUX 540 LED U sopii asennettavaksi vain KaVon hoitoyksiköihin ESTETICA E80, E70, E 50 sekä E50 Life, koska näitä voi ohjata suoraan hoitoyksikön kautta. KaVoLUX 540 LED U:n osat: 1 Asennustanko 2 Kääntövarsi 3 Jousivarsi 4 3D-nivel 5 Kahvat 6 Peili (valinnainen) 7 Valaisimen pää 16 / 108

17 3.3 Hoitovalo KaVoLUX 540 LED T Käyttöohje KaVoLUX 540 LED U / T 3 Tuotekuvaus 3.3 Hoitovalo KaVoLUX 540 LED T Hoitovalo KaVoLUX 540 LED T voidaan asentaa vain kattoon ja KaVon hoitoyksiköihin Primus 1058 / 1058 Life, Status 1080, Globus 1078, ESTETICA Sensus 1066, ESTETICA Comfort 1065, ESTETICA Standard 1063, ESTETICA E30 sekä hammaslääkärin simulaatioyksikköön DSEclinical. Asennusta varten tarvitaan kannattimen rakennesarja (Mat. nro ). KaVoLUX 540 LED T:M osat: 1 Valaisimen pää 2 Kahvat 3 3D-nivel 4 Näppäinkalvo 5 Jousivarsi 6 Kääntövarsi 7 Kattoasennussarja (Mat. nro ) 8 Peili (valinnainen) 3.4 Mitat ja kääntöalueet VARO Törmäykset henkilöiden tai kalustuksen kanssa. Koska laite tarvitsee tilaa, jotta sitä voidaan liikuttaa vapaasti ja sen kääntöalue on suhteellisen suuri, voi syntyä yhteentörmäyksiä. Ole aina erityisen tarkkaavainen liikuttaessasi tai kääntäessäsi hoitovaloa. 17 / 108

18 Käyttöohje KaVoLUX 540 LED U / T 3 Tuotekuvaus 3.4 Mitat ja kääntöalueet Mitat (tiedot mm) Kääntöalueet (tiedot mm) 18 / 108

19 3 Tuotekuvaus 3.5 Tyyppikilvet 3.5 Tyyppikilvet Hoitovalolla ja kattoon asennettavalla hoitovalolla on omat tyyppikilvet. Hoitovalon tyyppikilpi löytyy kääntövarren yläosasta. Tyyppikilpi KaVoLUX 540 LED 1 Laitetyyppi 2 Materiaalinumero, riippuvainen laitteen mallista 3 Valmistusvuosi - kuukausi - sarjanumero 4 Syöttöjännite ja teho 5 Tuotteen viitenumero 6 HIBC-koodi 7 Tyyppimerkintä 8 VDE-merkintä 9 Hävittämisohje, (ks. "Määräysten mukainen 10 Elabeling-merkintä käyttö") 11 CE-merkintä 12 Huomioi myös liitteet Kattoon asennettavan sarjan tyyppikilpi on sijoitettu kattoasennustankoon. Tyyppikilpi KaVoLUX 540 LED T 1 Laitetyyppi 2 Materiaalinumero 3 Valmistusvuosi - kuukausi - sarjanumero 4 Syöttöjännite ja teho 5 Tuotteen viitenumero 6 HIBC-koodi 7 Hävittämisohje, (ks. "Määräysten mukainen 8 VDE-merkintä käyttö") 9 Elabeling-merkintä 10 CE-merkintä 11 Huomioi myös liitteet 3.6 Tekniset tiedot ja edellytykset Fotobiologinen turvallisuus standardin (IEC 62471) mukaan Riskiryhmä 1 (vähäinen riski). Tuotteet ovat yleisimmissä käyttöolosuhteissa turvallisia, poikkeuksen muodostaa erittäin kauan kestävä valon kohdistus suoraan silmään. 19 / 108

20 3 Tuotekuvaus 3.6 Tekniset tiedot ja edellytykset Sähköt asennustöiden yhteydessä Tulojännite Taajuus Tehonotto 24 V AC 50/60 Hz maks. 35 VA Sähköt kattoasennuksen yhteydessä Tulojännite Taajuus Tehonotto Sähköjohto Asennuspisteen vapaa pää V AC 50/60 Hz maks. 50 VA 3x1,5 mm 2 normin DE mukaan 1000 mm Varmistus asennuspaikalla Automaatti C 16 tai ruuvivarmistus 10 A. Mahdollista liittää automaattiin tai dentaaliyksikköön Varokeliittimen päävaroke T 500mA H / 250 V Värintoisto ja valon vahvuus Värilämpötila normaali valo noin Kelvin; esisäädetty Kelvin (vastaa päivänvaloa) Värintoistoarvo CRI >93, kun Kelvin Δc < Normaali valo COMPOsave (sopii yhteen valolla aktivoitavien restauraatiomateriaalien kanssa) Himmennetty valo Tyyppillinen valaisuvahvuuden jakautuminen n luksia; esisäädetty luksia, vrt. normi ISO 9680:2015 n luksia normin ISO 9680:2015 mukaan n luksia / n K sin 75%, vihr 50%, kelt 10% valaisuvahvuudesta 20 / 108

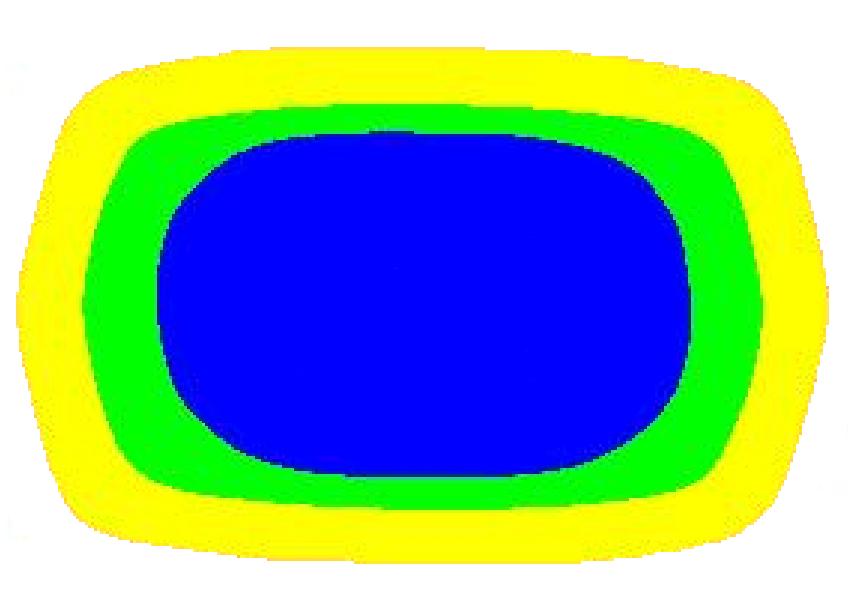

21 3 Tuotekuvaus 3.7 Käytön kuvaus Ympäristöolosuhteet Käyttöympäristö / lämpötila +10 C C Suhteellinen ilmankosteus 30 % - 75 % Ilmanpaine Käyttökorkeus hpa maks m Kuljetus- ja varastointiohjeet Ympäristönlämpötila Suhteellinen ilmankosteus Ilmanpaine: -20 o C o C 5 % - 95 %, ei kondensoiva hpa 3.7 Käytön kuvaus Hoitolamppu Käyttö Hoitoyksikkö Materiaalinumero KaVoLUX 540 LED U R Oikeanpuoleiset laitteet ESTETICA E70/E80 Vision ESTETICA E50 Life KaVoLUX 540 LED U L KaVoLUX 540 LED U R Centro Vasemmanpuoleiset laitteet Asennus Centroon oikeanpuolisilla laitteilla ESTETICA E70/E80 Vision ESTETICA E50 Life ESTETICA E70/E80 Vision ESTETICA E50 Life KaVoLUX 540 LED T R Oikeanpuoleiset laitteet (ESTETICA E70/E80 Vision)* (ESTETICA E50 Life)* ESTETICA E30 Primus 1058 Life KaVoLUX 540 LED T L KaVoLUX 540 LED T R Centro KaVoLUX 540 LED T R - kattoasennus KaVoLUX 540 LED T R/L, kattoasennus Vasemmanpuoleiset laitteet Asennus Centroon Oikeanpuoleiset laitteet liitettäväksi kattoon Oikean-/vasemmanpuoliset laitteet liitettäväksi kattoon (ESTETICA E70/E80 Vision)* (ESTETICA E50 Life)* ESTETICA E30 Primus 1058 Life (ESTETICA E70/E80 Vision)* (ESTETICA E50 Life)* ESTETICA E30 Primus 1058 Life KaVon yksiköihin tai vieraisiin laitteisiin liitettävät laitteista riippumattomat täydennykset (vastaanoton varusteet) KaVon yksiköihin tai vieraisiin laitteisiin liitettävät laitteista riippumattomat täydennykset (vastaanoton varusteet) (xx)* = teknisesti mahdollista, mutta KaVo suosittelee KaVoLUX 540 LED U-versiota / 108

22 4 Asennus 4.1 Pakkaus 4 Asennus 4.1 Pakkaus Kuljetus ja säilytys Pakkaus on valmistettu styroporista ja on pakattu lisäksi taipumattomaan ja kestävään "Superwell"-kuoreen. Pakkauksen ulkopuolelle painetut ohjeet ovat kuljetusta ja säilytystä varten, ja niillä on seuraavat merkitykset. 1. Kuljetus pystyasennossa; nuolet näyttävät ylöspäin 2. Suojattava iskuilta 3. Suojattava kosteudelta 4. Lämpötila -20 C C 5. Ilmankosteus 5% - 95%, ei kondensoiva 6. Ilmanpaine 700 hpa hpa Pakkaukset Laitteen asennukseen Pakkaus hoitovalo lisätarvikkeilla ja asennustangolla Pituus Leveys Korkeus Paino (brutto) Paino (netto) 975 mm 545 mm 370 mm n. 18,4 kg n. 13,4 kg Kattoasennukseen, katon korkeus maks. 2,7 m 1 pakkaus: Hoitovalo lisätarvikkeilla, kattoadapteri ja pidiketanko Pituus: Leveys: Korkeus: Paino brutto: Paino netto: 1100 mm 600 mm 470 mm n. 32 kg n. 25 kg Kattoasennukseen, katon korkeus alk. 2,7 m Jos tilan on korkeampi kuin 2,7 m, on pidiketanko pakattu erikseen. 2 pakkausta: 1 hoitovalo lisätarvikkeilla ja kattoadapterilla 22 / 108

23 4 Asennus 4.1 Pakkaus Pituus: Leveys: Korkeus: Paino brutto: Paino netto: 1100 mm 600 mm 470 mm n. 25 kg n. 18 kg 2. pidiketanko Pituus: Leveys: Korkeus: Paino brutto: Paino netto: 930/1300 mm 280 mm 230 mm n. 13 kg n. 10 kg 23 / 108

24 4 Asennus 4.1 Pakkaus Pakkauksen purkaminen VARO Jousi on jännitteinen. Loukkaantumisvaara. Kun kaarikiinnikettä irrotetaan, on kääntövarresta ja jousivarresta pidettävä kiinni. Jotta hoitovalo ei vaurioituisi pakkauksesta purun tai asennuksen yhteydessä, on kääntövarsi ja jousivarsi kiinnitetty kaarikiinnikkeellä. Kaarikiinnike irrotetaan vasta kääntövarren asennuksen jälkeen. Pakkausta purettaessa on seuraavasta järjestyksestä pidettävä kiinni. Poista hoitovalon styroporitäytteet Hoitovaloon kosketaan lamppusangasta 3 ja jousivarresta 4 ja se nostetaan suojauksen kanssa pystysuoraan ulos pakkauksesta. Johdot ohjataan asennustangon sisään. 24 / 108

25 4 Asennus 4.1 Pakkaus Hoitovalo työnnetään asennustankoon. Kaarikiinnike irrotetaan vasta kääntövarren asennuksen jälkeen. Hoitovalon suojus poistetaan vasta kääntövarren asennuksen jälkeen. Katso myös: Asenna kääntövarsi, Sivu Asenna kääntövarsi, Sivu / 108

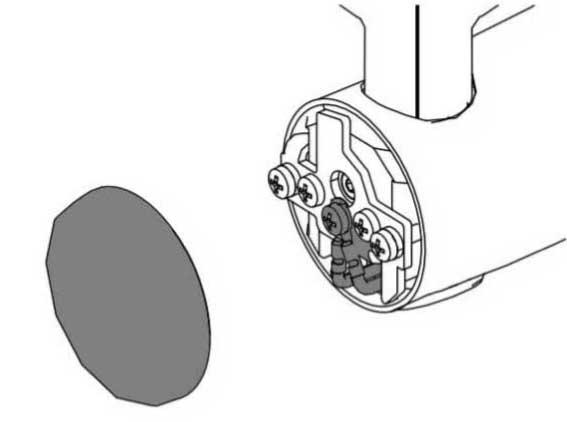

26 4 Asennus 4.2 Edellytykset asennukselle 4.2 Edellytykset asennukselle Vaste asennetaan kääntövarteen Vaste asennetaan kääntövarteen Silikonikansi 1 asennetaan paikoilleen. Suojajohdin 2 poistetaan. Vastelevy 3 poistetaan varusteista ja kiinnitetään mukana toimitettujen ruuvien avulla. Kansi 4 asetetaan päälle ja lukitaan oikealle kiertämällä Edellytykset laitteen asennukselle Huomioi IEC 601:n mukaiset määräykset. Kytke pääkatkaisija pois päältä ennen asennusta. Tuotteen KaVoLUX 540 LED asennus suoritetaan vaiheittain seuraavalla tavalla annetussa järjestyksessä: Asenna asennustanko Asenna kääntövarsi 26 / 108

27 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Johtojen liittäminen Edellytykset kattoasennukselle Kattoasennusta varten tarvitaan kattoasennussarja ja katon korkeutta vastaava pidiketanko peitesuojalla. Jos katon korkeus on ilmoitettu tilauksen yhteydessä, niin kattoasennussarja ja pidiketanko sisältyvät automaattisesti toimitukseen. Kun ilmoitat katon korkeuden tilauksen yhteydessä, ilmoita myös, onko katto laskettu alas. 4.3 Laitteen KaVoLUX 540 LED U asennus ESTETICA E50 / E50 Life VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. Asenna asennustanko 27 / 108

28 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Poista taaempi huoltoluukku. Poista liitäntäkohdan etummainen suojus. Ruuvaa suojus 1 irti. Irrota ruuvi 2 pääkatkaisijan alta. Irrota verhousten kiinnitysruuvit (vrt. nuoli) ja poista verhous. Irrota sterilointiastian ruuvit 3 ja poista sterilointiastia / 108

29 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Varmista, että suojajohtimen ruuvi 6 ja kiinnitysruuvit 5 sekä 7 eivät ulotu hoitovalon pitimeen. Jos asennustanko pääsee tippumaan hoitovalon pitimen sisään, voi maalipinta vaurioitua. Syvyysvasteruuvi 8 käännetään kokonaan sisään. Työnnä peiterengas 1 kiinnitysputken 2 päälle. Työnnä kiinnitysputki lampun pitimen sisään. Asennustangon kohdistus: Yläreunan korkeus lattiasta on noin 1680 mm Kääntövarren jarrun poraus näyttää klo 6 suuntaan Kiristä suojajohtimen ruuvi 6 sekä kiinnitysruuvit 5 ja 7 lujasti. Ripusta sterilointiastia 4 takaisin paikoilleen ja kiinnitä se ruuveilla 3. Kohdista laitteen runko siten, että asennustanko on tarkasti pystysuorassa asennossa (ks. laitteen asennusohjeet). Tarkista asento vesivaa'an avulla. Työnnä asennustangon peiterengasta alaspäin. 29 / 108

30 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Asenna kääntövarsi Välikiekko 1 (Mat. nro ) asennetaan sauma alaspäin valaisimen asennustangon (Mat. nro ) suuosan päälle. Lampun 2 johdot ohjataan ylhäältä valaisimen asennustangon lävitse. Kannatinvarsi valaisimen kanssa sekä jousivarsi ohjataan ylhäältä valaisimen asennustangon sisään. Ruuvi 3 (Mat. nro ) kiinnitetään ruuvaamalla vasteeseen. ð Kannatinvartta on voitava kääntää 270. Jarru 4 ruuvataan kiinni ja säädetään toivottuun jarruvoimaan. Johtojen liittäminen Ruuvaa suojajohdin suojajohtimen liittimeen kiinni. Vedä ohjaus- ja syöttöjohdot yksikön lävitse keskusohjauksen levylle ja kiinnitä ne keskusohjauksen levyn päällä pistokkeeseen 1 (X12). 30 / 108

31 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Viimeistelyt Kiinnitä peitelevy kääntö- ja jousivarteen. Suorita toimintatesti. Suorita turvatekninen tarkastus hoitoyksikön mukaisesti. Asenna laitteen suojukset paikoilleen ESTETICA E70 / ESTETICA E80 VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. 31 / 108

32 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Asenna asennustanko 32 / 108

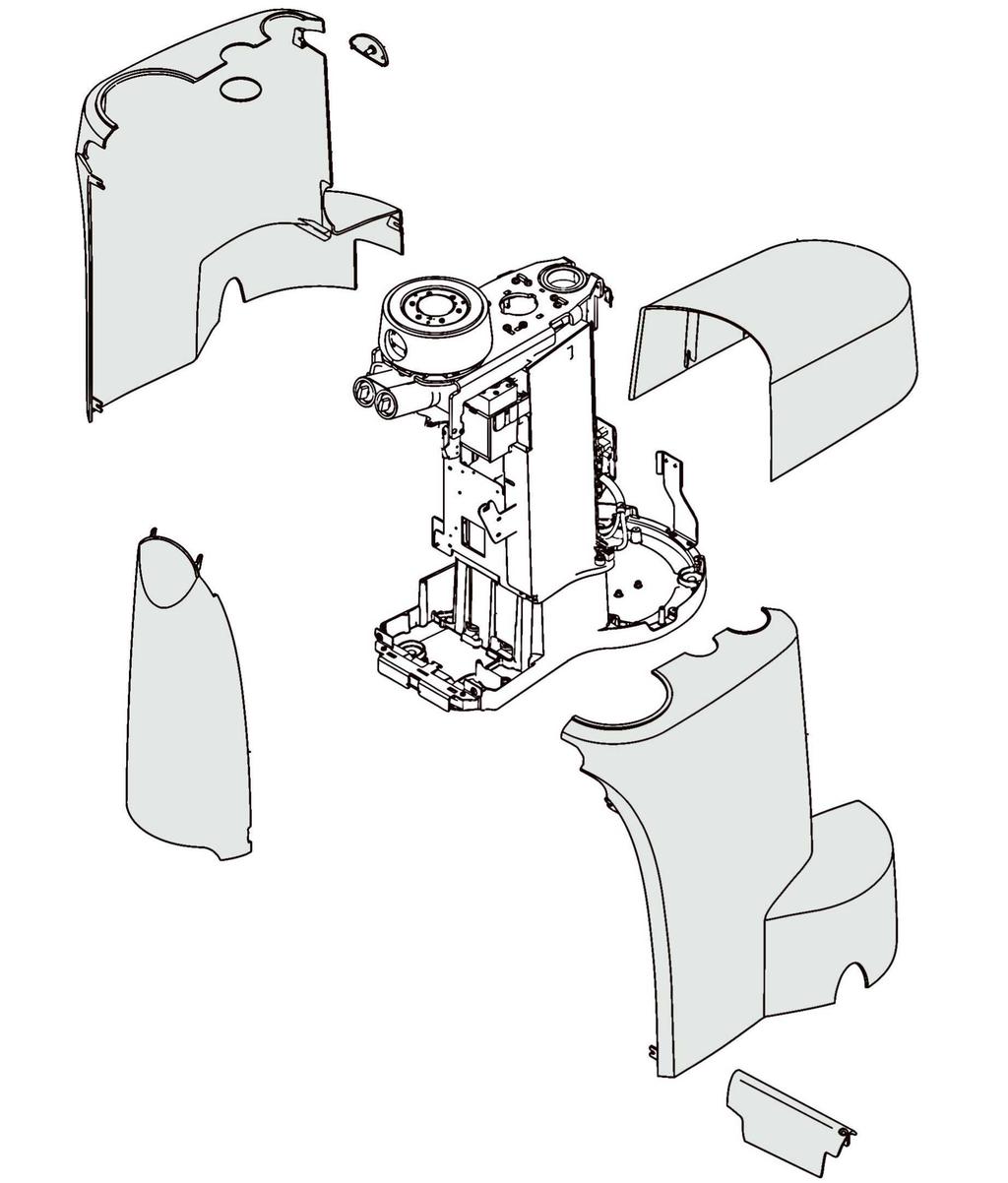

33 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Irrota laitteen rungon verhoukset (ks. hoitoyksikön asennusohjeet). Peiterengas 1 työnnetään asennustangon päälle. Asennustanko ohjataan valaisimen kiinnitystelineen sisään vasteeseen asti 2. Kohdista asennustanko siten, että jarrun poraus näyttää klo 6 suuntaan ( klo 6:den asento vastaa yksikön pääkytkimen suuntaa). Kiinnitä asennustanko kiinnitysruuveilla 3 sekä suojajohtimen ruuvilla 4. Työnnä peiterengas 1 vasteeseen asti laitteen rungon päälle. Jos asennustanko pääsee tippumaan hoitovalon pitimen sisään, voi maalipinta vaurioitua. Pidä asennustankoa paikoillaan työntämisen aikana! Varo puristamasta johtoja. Asenna kääntövarsi Katso myös: Asenna kääntövarsi, Sivu 30 Johtojen liittäminen Ruuvaa suojajohdin suojajohtimen liittimeen 1 kiinni. 33 / 108

34 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Kiinnitä ohjaus- ja syöttöjohto 1 johtoadapteriin 2. Pistä ohjausjohto 4 (X87) keskusohjauksen levyn päällä olevaan pistokepaikkaan 5 (X87). Pistä syöttöjohto 3 (X8) keskusohjauksen levyn päällä olevaan pistokepaikkaan 6 (X8). CAN-päätevastusten säätö Jotta laitteiden ESTETICA E70 ja E80 virheetön toiminta olisi taattu, täytyy CANpäätevastukset säätää oikein. Säätö on riippuvainen laitteen kokoonpanosta. Jokaisessa hoitoyksikössä on kaksi CAN-piiriä, CAN-piirilaite ja CAN-piiri potilastuoli. Piirit voidaan säätää toisistaan riippumatta. Kun KaVoLUX 540 LED on asennettu, täytyy CAN-piirilaite säätää. 34 / 108

35 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus 1 CAN-piirilaite / 2 CAN-piiri potilastuoli CAN-piirilaitteen säätö Valitse laitetyyppi sarjanumerolla seuraavasta taulukosta ja säädä kytkimen asento kulloisenkin levyn mukaan. Display Controler Assistent Ohjausyksikkö Ohjaus hammashoitaja KL-elektroniikka Kytkin S2 S5 S5 SW1 S2 Display Controler Dentist KaVoLUX 540 LED E80 SN 100xxxxx ilman 540 LED:iä on off** off off on n. a.* 540 LED:llä off off off off on fix (on) E70 SN 200xxxxx ilman 540 LED:iä n. a.* on off off on n. a.* 540 LED:llä n. a.* off off off on fix (on) * not available / nicht vorhanden ** jos hoitajan yksikössä on Display Memospeed, täytyy tämän kytkimen olla kytkettynä asentoon päällä "on" CAN-väylälaite Kytkin Ohjausyksikkö S5 Ohjaus hammashoitaja KaVoLUX 540 LED E70 SN 201xxxxx E80 SN 101xxxxx ilman 540 LED:iä on fix (on) n. a.* 540 LED:llä off fix (on) fix (on) * not available / nicht vorhanden Jotta CAN-vastuksen voi mitata, täytyy yksikön olla kytkettynä pois päältä ja johdon kiinnitettynä. Kytke yksikkö pois päältä, jotta voit mitata CAN-vastuksen. Suorita mittaus CAN-vastustuksen tarkastamiseksi väliltä liitäntä X86.A1 ja X86.A2. 35 / 108

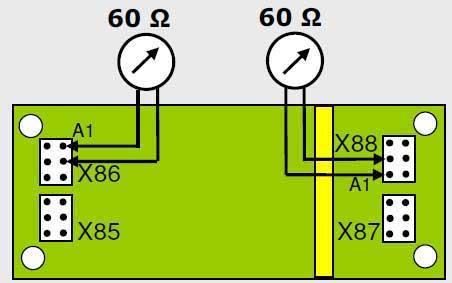

36 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus ð Vastuksen arvon täytyy olla 60 ohmia. Potilastuolin CAN-piiriin ei tarvitse tehdä muutoksia. Seuraavasta taulukosta saa kaikki tarpeelliset tiedot. CAN-piiri potilastuoli Ohjaus tuoli Moottoriohjaus nosto Moottoriohjaus selkänoja Moottoriohjaus siirto pituussuuntaan Kytkin S1 SW200 SW200 SW200 S2 Moottorilla toimivien päätukien ohjaus E80 kaikki SN päätuet moottorilla päätuet ilman moottoria off on off off on on on off off n. a.* E70 kaikki SN päätuet moottorilla päätuet ilman moottoria off on n. a.* n. a.* on on on n. a.* n. a.* n. a.* * not available / nicht vorhanden Viimeistelyt Kiinnitä peitelevy kääntö- ja jousivarteen. Suorita toimintatesti. Suorita turvatekninen tarkastus hoitoyksikön mukaisesti. Asenna laitteen suojukset paikoilleen ESTETICA E70/E80 Vision VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. 36 / 108

37 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Lampun kiinnitysputken asennus Lampun kiinnitysputken pidin 2 ei ole korkeusvaste lampun kiinnitysputkea varten. Lampun kiinnitysputken korkeus pitää säätää yhdessä monitorin tai panorama-röntgenkuvien katselulaitteen kanssa siten, että kahva ei voi leikata suulasin syöttöosaa. 37 / 108

38 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Poista peiterengas 1 ja vedä se lampun kiinnitysputken ylitse. Kiinnitysputki ohjataan valaisimen kiinnitystelineen sisään vasteeseen asti 2. Kohdista kiinnitysputki siten, että jarrun poraus näyttää klo 6 suuntaan ( klo 6:den asento vastaa yksikön pääkytkimen suuntaa). Säädä kiinnitysputki vastaavaan korkeuteen ja kiinnitä 3 sekä suojajohdinruuvilla 4. Työnnä peiterengas 1 vasteeseen asti laitteen rungon päälle. Jos asennustanko pääsee tippumaan hoitovalon pitimen sisään, voi maalipinta vaurioitua. Pidä asennustankoa paikoillaan työntämisen aikana! Varo puristamasta johtoja. Asenna kääntövarsi Katso myös: Asenna kääntövarsi, Sivu 30 Johtojen liittäminen Ruuvaa suojajohdin suojajohtimen liittimeen 1 kiinni. 38 / 108

39 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Vedä ohjaus- ja syöttöjohdot yksikön lävitse keskusohjauksen levylle ja kiinnitä ne keskusohjauksen levyn päällä pistokkeeseen 1 (X12). 1 Viimeistelyt Kiinnitä peitelevy kääntö- ja jousivarteen. Suorita toimintatesti. Suorita turvatekninen tarkastus hoitoyksikön mukaisesti. Asenna laitteen suojukset paikoilleen. Hoitoyksikkö E70/E80 Vision tunnistaa hoitovalon KaVoLUX 540 LED U automaattisesti. Hoitoyksikköön ei tarvitse tehdä muista säätöjä. 39 / 108

40 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus KaVoLUX 540 LED U:n aktivointi huoltotilan kautta Jotta KaVoLUX 540 LED U hoitovalo voidaan aktivoida hoitoyksikköön ESTETICA E50/E50 Life//E70/E80, täytyy hoitovalo aktivoida huoltotilassa. Edellytys Seuraavat kiinteät ohjelmistot ovat välttämättömiä KaVoLUX 540 LED U:n aktivoimista varten: Hoitoyksikkö SN Yksikkö Alk. laiteohjelmisto E50/E50 Life - Media-Gateway V1.6.0 E70 200xxxxx Yksikkö V2.3.0 Hammashoitaja Näyttö hammashoitaja V2.1.3 V2.3.0 E70 Ab 201xxxxx Yksikkö V2.3.0 Hammashoitaja V1.5.0 E80 100xxxxx Yksikkö V2.3.0 Hammashoitaja Display Assist & Dentist V2.1.3 V2.3.0 E80 Ab 101xxxxx Yksikkö V2.3.0 KaVoLUX 540 LED Jos tarpeellista, päivitä kiinteä ohjelmisto. Katso myös: 2 Vastaavan hoitoyksikön taulukko. Hammashoitaja V1.5.0 V1.2.1 ESTETICA E50/E50 Life, ESTETICA E70 alk. SN ja ESTETICA E80 alk. SN Käynnistä huoltotila Paina näppäintä "Toimintataso" ja pidä sitä alhaalla. Paina näppäintä "Remote Control". Huoltotila ilmestyy näytölle. Kun huoltotila on jo aktivoitu, tämä lopetetaan. Paina näppäintä "Remote Control" niin usein, kunnes näytölle ilmestyy "U04". 40 / 108

41 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus disnf. kit ENABLED 1 Indeksi Bitti 0 tai 1 Toimintonäppäin Kuvaus S2 Vähennä indeksiä S3 Nosta indeksiä S4 Aseta indeksi arvoon 0 S5 Muuta merkkibittiä ESTETICA E50/E50 Life Jotta voit aktivoida KaVoLUX 540 LED U -hoitovalon hoitoyksikköön ESTETICA E50/E50 Life, täytyy huoltotilassa U04 indeksi 9 merkkibitti OP-Light LED säätää arvoon "0". Paina näppäintä "Remote Control" niin usein, kunnes näytölle ilmestyy "U04". Paina näppäintä "S3" indeksin korottamiseksi arvoon 9. Paina näppäintä "S5" asettaaksesi merkkibitin arvoon "0". ð Näytöllä näkyy "OP light LED". Huoltotilan lopettamiseksi, paina näppäintä "Toimintataso" ja pidä sitä alhaalla. Paina näppäintä "Remote Control". ESTETICA E70 alk. versiosta SN sekä E80 alk. versiosta SN Jotta voit aktivoida KaVoLUX 540 LED U -hoitovalon hoitoyksikköön ESTETICA E70/E80, täytyy huoltotilassa U04 indeksi 28 merkkibitti OP-Light LED säätää arvoon "1". Paina näppäintä "Remote Control" niin usein, kunnes näytölle ilmestyy "U04". Paina näppäintä "S3" indeksin korottamiseksi arvoon 28. Paina näppäintä "S5" asettaaksesi merkkibitin arvoon "1". ð Näytöllä näkyy "OP light LED". 41 / 108

42 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus Huoltotilan lopettamiseksi, paina näppäintä "Toimintataso" ja pidä sitä alhaalla. Paina näppäintä "Remote Control". ESTETICA E70 versioon SN asti Jotta voit aktivoida KaVoLUX 540 LED U -hoitovalon hoitoyksikköön ESTETICA E70/E80, täytyy huoltotilassa U04 indeksi 28 merkkibitti OP-Light LED säätää arvoon "1". Jotta voit tehdä säätöjä huoltotilassa, tarvitset KaVo-Service-koestuslaitteen (Mat. nro ). Huolto-koestuslaite: Servive-koestuslaite I²C mat.nro Katso myös: 2 Taulukko hoitoyksikkö: huoltotilan käynnistys, jatkokytkentä ja lopettaminen. Paina näppäimiä "Arvon vähentäminen" tai "Arvon kohottaminen" ja pidä niitä alhaalla huoltotilan käynnistystä varten. Paina jalkapoljinta. ð Huoltotila U1 ilmestyy näytölle. Paina näppäintä "Tasojen esivalinta" niin usein, kunnes näytölle ilmestyy "U04". Paina näppäimiä "Arvon pienentäminen" tai "Arvon suurentaminen", jotta voit säätää indeksin arvoon "28". Paina näppäintä "Kello" merkkibitin asettamiseksi arvoon "1: OP-Light LED". Paina näppäimiä "Arvon pienentäminen" tai "Arvon suurentaminen" ja pidä niitä alhaalla huoltotilasta poistumista varten. Paina jalkapoljinta. ð Huoltotila lopetetaan. 42 / 108

43 4 Asennus 4.3 Laitteen KaVoLUX 540 LED U asennus ESTETICA E80 versioon SN asti Jotta voit aktivoida KaVoLUX 540 LED U -hoitovalon hoitoyksikköön ESTETICA E70/E80, täytyy huoltotilassa U04 indeksi 28 merkkibitti OP-Light LED säätää arvoon "1". Katso myös: 2 Taulukko hoitoyksikkö: huoltotilan käynnistys, jatkokytkentä ja lopettaminen. Paina näppäintä "Ajastin valikko" ja näppäintä "Potilas valikko" ja pidä niitä alhaalla. Paina näppäintä "MEMOdent-Menü" lyhyesti. ð Paina näppäintä "Instrumentit valikko" niin usein, kunnes näytölle ilmestyy huoltotila U 04. Toimintonäppäimet S2 S3 Kuvaus Nosta indeksiä Vähennä indeksiä S4 Aseta indeksi = 0 S5 Aseta / poista merkkibitti Paina näppäintä "S2" tai "S3", jotta voit nostaaaskea indeksin arvoon "28". Paina näppäintä "S5" merkkibitin asettamiseksi arvoon "1: OP-Light LED". Paina näppäintä "Ajastin valikko" ja näppäintä "Potilas valikko" ja pidä niitä alhaalla. Paina näppäintä "MEMOdent-valikko" lyhyesti, jotta voit taas lopettaa huoltotilan. 43 / 108

44 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus 4.4 Laitteen KaVoLUX 540 LED T asennus ESTETICA E30 VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. Asenna asennustanko Hoitovalon asentamista varten potilastuoli pitää ajaa ala-asentoon. Paina jalkakäynnistimen näppäimiä "vasen" ja "oikea" samanaikaisesti ja paina ristikytkin alas potilastuolin ajamiseksi alas Kun kiinnitysruuvit 6 ulottuvat kiinnikkeen sisään, nosta kantta5 ja käännät ruuvit takaisin. Poista pidikeputken sisäänvetoelementti 1 ja työnnä se lampun asennustangon 3 lävitse. Työnnä lampun asennustanko 3 pidikeputkeen aina vasteeseen asti. Kohdista lampun asennustanko siten, että kiinnitysreikä 2 näyttää aikaa kello 12 (päädyn loppuun). Ruuvaa lampun asennustanko kiinni kolmen kiinnitysruuvin 6 avulla. Suojajohtimen ruuvi 4 kiinnitetään paikoilleen. 44 / 108

45 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Välirengas asetetaan lampun asennustangon päälle Kansi 2 pujotetaan lampun asennustangon ylitse. Sisäänvetoavun 1 syöttöjohto ja suojajohdin yhdistetään ja kokonaan lampun asennustangon lävitse. 45 / 108

46 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Hoitovalon kääntävarsi asetetaan lampun asennustankoon. Suojajohdin 3 liitetään paikoilleen. Syöttöjohto liitetään liittimiin ja pakataan kuten kuvassa on esitetty letkuun. Letku suljetaan hyvin molemmista päistä kaarikiinnikkeiden avulla. Johdot vedetään takaisin. Huolehdi hyvin siitä, että liittimet sekä kutisteletku jäävät kannatinyksikköön. 46 / 108

47 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Suojajohdinten ja syöttöjohtojen ylipitkät osat vedetään takaisin lampun asennustangon multimedia-aukon lävitse Sen jälkeen pienten letkujen johdot työnnetään jälleen multimedia-aukon lävitse lampun asennustankoon 2. Lampun kääntövartta käännetään, kunnes kierteet näkyvä aukkojen 1 takaa. 1 Jarru ja vaste ruuvataan lampun asennustankoon. Johtojen liittäminen Hoitovalon johto 1 asetetaan kaapelipidikkeeseen ja liitetään numeroon X24 (0V ja 24V). 47 / 108

48 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus 0V 24V 1 Viimeistelyt Kiinnitä peitelevy kääntö- ja jousivarteen. Suorita toimintatesti. Suorita turvatekninen tarkastus hoitoyksikön mukaisesti. Asenna laitteen suojukset paikoilleen Primus 1058 VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. 48 / 108

49 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Asenna asennustanko Poista laitteen suojukset 1. 1 Irrota sterilointiastian ruuvit 3 ja poista sterilointiastia 4. Varmista, että suojajohtimen ruuvi 6 ja kiinnitysruuvit 5 sekä 7 eivät ulotu hoitovalon pitimeen. 49 / 108

50 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Jos asennustanko pääsee tippumaan hoitovalon pitimen sisään, voi maalipinta vaurioitua. Syvyysvasteruuvi 8 käännetään kokonaan sisään. Työnnä peiterengas 1 kiinnitysputken 2 päälle. Työnnä kiinnitysputki lampun pitimen sisään. Asennustangon kohdistus: Yläreunan korkeus lattiasta on noin 1680 mm Kääntövarren jarrun poraus näyttää klo 6 suuntaan Kiristä suojajohtimen ruuvi 6 sekä kiinnitysruuvit 5 ja 7 lujasti. Ripusta sterilointiastia 4 takaisin paikoilleen ja kiinnitä se ruuveilla 3. Kohdista laitteen runko siten, että asennustanko on tarkasti pystysuorassa asennossa (ks. laitteen asennusohjeet). Tarkista asento vesivaa'an avulla. Työnnä asennustangon peiterengasta alaspäin. Asenna kääntövarsi Katso myös: Asenna kääntövarsi, Sivu 30 Johtojen liittäminen Aseta suojajohdin 8 paikoilleen ja liitä se laitteen runkoon. 8 Hoitovalon manuaalinen käyttö KaVoLUX 540 LED T:n kosketinnäppäimistön kautta: Hoitovalon liitäntä tapahtuu suoraan liitinkiskoihin. Tämä liitäntä on valittava, jos DCA-rele on jo varattu (esim. ERGOcom light). Johdin 9 sekä 10 liitetään liitinkiskoon 24 V AC sekä 0 V AC (napaisuus ei ole tärkeää). 50 / 108

51 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus 9 10 Hoitovalo, päälle/päältä-toiminto hoitoyksikön AP-sijaintien kautta. Hoitovalon liitäntä tapahtuu DCA-releen kautta. ERGOcom light ei saa olla kytkettynä tässä liitäntämahdollisuudessa DCA-releeseen (X28). ERGOcom light voi muuten vaurioitua. Johdin 1 liitetään liitinkiskoon 24 V AC. Johdin 2 liitetään DCA-releeseen, pistokepaikka DCA-releestä, pistokepaikka 13 5 vedetään kytkentälanka liitinkiskoon 0 V AC / 108

52 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus X KaVoLUX 540 LED T KaVoLUX 540 LED T 52 / 108

53 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Viimeistelyt Kiinnitä peitelevy kääntö- ja jousivarteen. Suorita toimintatesti. Suorita turvatekninen tarkastus hoitoyksikön mukaisesti. Asenna laitteen suojukset paikoilleen Primus 1058 Life VAROITUS Sähkövirta. Sähköisku voi aiheuttaa vammoja tai kuolemanvaaran. Huoltotöiden yhteydessä vedetään verkkojohto pois tai laiteesta tehdään jännitteetön irrottamalla kaikki navat verkkoliitännästä! Muutostöiden jälkeen tarkastetaan sähköteknillinen turvallisuus IEC (DIN VDE ):n mukaan. Asenna asennustanko Käännä taaempi verhous 1 alhaalta sivulle ja vedä nokat 2 alakautta ulos. 1 2 Irrota pääkatkaisimen ruuvi, jotta voit avata sisäiset liittimet. Poista kansi 1 sekä ruuvi / 108

54 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Nosta suojusta 3 ja poista se etukautta Irrota ruuvit 1-8. Poista sivuverhoukset 1, Irrota sterilointiastian ruuvit 3 ja poista sterilointiastia / 108

55 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Varmista, että suojajohtimen ruuvi 6 ja kiinnitysruuvit 5 sekä 7 eivät ulotu hoitovalon pitimeen. Jos asennustanko pääsee tippumaan hoitovalon pitimen sisään, voi maalipinta vaurioitua. Syvyysvasteruuvi 8 käännetään kokonaan sisään. Työnnä peiterengas 1 kiinnitysputken 2 päälle. Työnnä kiinnitysputki lampun pitimen sisään. Asennustangon kohdistus: Yläreunan korkeus lattiasta on noin 1680 mm Kääntövarren jarrun poraus näyttää klo 6 suuntaan Kiristä suojajohtimen ruuvi 6 sekä kiinnitysruuvit 5 ja 7 lujasti. Ripusta sterilointiastia 4 takaisin paikoilleen ja kiinnitä se ruuveilla 3. Kohdista laitteen runko siten, että asennustanko on tarkasti pystysuorassa asennossa (ks. laitteen asennusohjeet). Tarkista asento vesivaa'an avulla. Työnnä asennustangon peiterengasta alaspäin. 55 / 108

56 4 Asennus 4.4 Laitteen KaVoLUX 540 LED T asennus Asenna kääntövarsi Välikiekko 1 (Mat. nro ) asennetaan sauma alaspäin valaisimen asennustangon (Mat. nro ) suuosan päälle. Lampun 2 johdot ohjataan ylhäältä valaisimen asennustangon lävitse. Kannatinvarsi valaisimen kanssa sekä jousivarsi ohjataan ylhäältä valaisimen asennustangon sisään. Ruuvi 3 (Mat. nro ) kiinnitetään ruuvaamalla vasteeseen. ð Kannatinvartta on voitava kääntää 270. Jarru 4 ruuvataan kiinni ja säädetään toivottuun jarruvoimaan. Johtojen liittäminen Ruuvaa suojajohdin suojajohtimen liittimeen kiinni. Vedä johdot yksikön lävitse keskusohjauksen levylle ja kiinnitä ne keskusohjauksen levyn päällä liittimiin X13-0 (0V) ja X13-2 (24V). 56 / 108
