KÄYTTÖOHJE LED-KATTOVALAISIN ROUNDDISC

Transkriptio

1 KÄYTTÖOHJE LED-KATTOVALAISIN ROUNDDISC

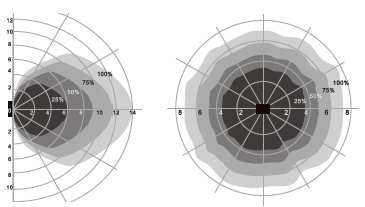

2 KÄYTTÖKOHTEET: Suunniteltu asennettavaksi sisätiloihin. Asunnot Toimistot Liikehuoneistot Koulut Hotellit Sairaalat TEKNISET TIEDOT LYHYESTI Käyttöjännite: AC V 50/60HZ Valonlähde: LED SMD2835 Käyttölämpötila: -20 C +50 C ROUNDDISC 900 lm VAROITUS 1. Tuotteen saa asentaa vain pätevä sähköasentaja. Virransyöttö on katkaistava ennen asennusta. 2. Asennukseen käytettävän johdon koon on oltava vähintään 2 x 0,75 mm 2. Johdot on asennettava IEEE:n uusimpien säännösten tai kansallisten vaatimusten mukaisesti (Suositeltu johtotyyppi: H03VV-F)Älä koske virtapiiriin tai sen osiin. 4. Älä koske LEDiin asennuksen tai huollon aikana. 5. LED-valonlähdettä ei voi vaihtaa. MIKROAALTOTUNNISTIMEN KUVAUS Havaintoalue (korkeus x halkaisija): 14 m x 6 m Havaintoherkkyys: 25 % 100 %, säädettävä Ajan säätö: 5 s 30 min Päivänvalo 1: 5-15 lux, säädettävä tai pois käytöstä Päivänvalo 2: lux, säädettävä tai pois käytöstä Valmiusaika: 0 s +, säädettävä (Katso Himmeä valo ) Asennuskorkeus: enintään 6 m Liiketunnistus: 0,5 ~ 3 m/s Havaintokulma: 150 (seinäasennus), 360 (kattoasennus) Seinäasennuksen säteilykuvio (metri) Suositeltu asennuskorkeus: 1-1,8 m Kattoasennuksen säteilykuvio (metri) Suositeltu asennuskorkeus: 2,5-6 m

3 TUNNISTIMEN ASETUKSET Havaintoalue Tunnistimen DIP-kytkimillä määritellään liiketunnistimen havaintoalue. (Katso kuva.) Huomaa, että herkkyyden vähentäminen myös kaventaa havaintoaluetta. Aika Tunnistimen DIP-kytkimillä säädetään aika, jolla laitteen liikkeen havainnointi pysyy 100 %:n tasolla. (Katso kuva.) Halutun toiminnan ja havaintoalueen testaaminen kävelemällä on hyödyllistä. Valmiusaika Tällä tarkoitetaan Himmeää valoa, kun asetus on +. Valaisimen valoteho on pieni, kun se ei havaitse liikettä. Asetus tehdään tunnistimen DIP-kytkimillä. (Katso kuva.) Päivänvalo 1 Tunnistin muuttaa valotehoa, kun ympäristön valo on joko kirkas päivänvalo (15 lux), pilvinen päivänvalo (10 lux) tai pimeä (5 lux). Tunnistimen voi myös asettaa pois käytöstä. Päivänvalo 2 Käytettävissä vain kun toimintotapa 2 on valittuna. Se tarkoittaa kynnystä, jolloin valaisin sammuu himmeän valon tilasta tietyillä päivänvalon luksiarvoilla. Toimintotavat Toimintotapa 1: Normaali valonsäätö. Toimintotapa 2: Valokennon mukaan, jolloin valo ei pala, kun ympäristön valon määrä ylittää asetetun kynnysarvon. Valo syttyy automaattisesti himmeälle tasolle, kun ympäristön valon määrä on alhaisempi kuin asetettu kynnysarvo, ja täydelle valoteholle, kun laite tunnistaa liikkeen.

4 A - Normaali valonsäätö Tunnistin asennossa On/Low (10-30%)/Off, kolmivaiheinen himmennys. = kirkkaus = toimintotavat Valmiusaika (Katso Himmeä valo ) B - Normaali valonsäätö Tunnistin asennossa On/Off, kaksivaiheinen himmennys = kirkkaus = toimintotavat Valmiusaika (Katso Himmeä valo )

5 C - Normaali valonsäätö Tunnistin asennossa On/Low light (10-30%) = kirkkaus = toimintotavat Valmiusaika (Katso Himmeä valo ) D - Säätö valokennon mukaan Tunnistin asennossa On/Low light (10-30%) Päivä Ilta Ilta --- Yö Aamu Yö = toimintotavat Valmiusaika (Katso Himmeä valo )

6 TEKNISET TIEDOT Laite Tulojännite LED Ottoteho: 75 lm/w Ottoteho: 100 lm/w Lumen Tunnistin Mitat (mm) NVN V ~ 50/60HZ SMD ,5 W 9 W 900 lm 260x85 NVN-900S 13,5 W 10 W 900 lm Kyllä 260x85 NVM ,5 W 10 W 1000 lm 340x100 NVM-1000S 14,5 W 11 W 1000 lm Kyllä 340x100 NVM ,5 W 15 W 1500 lm 340x100 NVM-1500S 21,5 W 16 W 1500 lm Kyllä 340x100 NVG ,5 W 15 W 1500 lm 400x107 NVG-1500S 21,5 W 16 W 1500 lm Kyllä 400x107 NVG W 30 W 3000 lm 400x107 NVG-3000S 41 W 31 W 3000 lm Kyllä 400x107 * NVN lm/w HNVN lm/w ORJATOIMINTO Toiminto A Toiminto B

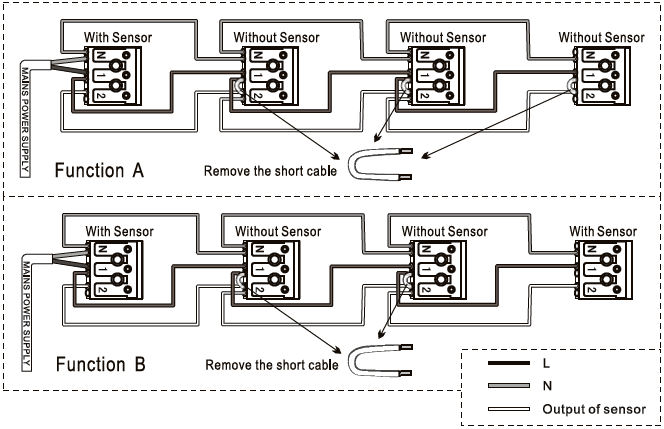

7 Toiminto A Poista lyhyt johdin Toiminto B Poista lyhyt johdin Tunnistin säätää valoa ASENNUS 1. Irrota häikäisysuojus ja LED-paneeli. 2. Vedä virtajohto tiivisteen läpi. 3. Kiinnitä runko seinään tai kattoon ruuveilla. 4. Yhdistä virtajohto napoihin asianmukaisesti. 5. Aseta LED-paneeli ja häikäisysuojus paikoilleen.

8 Liitäntä VIRRANSYÖTTÖ Ilman tunnistinta Irrota orjatoiminnossa Tunnistimella HUOLTO 1. Katkaise virta ensin pääkytkimestä. 2. Älä koske LEDiin huollon tai puhdistuksen aikana. 3. Älä käytä kemiallisia puhdistusaineita. Virtakytkin Pehmeä liina Ympäristönsuojelu: Merkintä tarkoittaa, että tuotetta ei saa laittaa sekajätteen joukkoon. Kun hävität laitteen, vie se sähkö- ja elektroniikkaromujen (SER) keräyspisteeseen. Kysy tarvittaessa neuvoa paikallisesta jätehuoltoyrityksestä tai vähittäiskauppiaalta. Maahantuoja: Osoite: Etman Oy Myllypuronkatu 30, TAMPERE
