1 Käyttöohje INTRAmatic 181 CB Aina turvallisella puolella.

2 Myynti: KaVo Dental GmbH Bismarckring 39 D Biberach Puh Faksi Valmistaja: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Sisältö Sisältö 1 Ohjeita käyttäjälle Turvallisuus Turvallisuusohjeiden kuvaus Varoitussymboli Rakenne Vaaraluokkien kuvaus Turvaohjeet Tuotekuvaus Käyttötarkoitus määräysten mukainen käyttö Tekniset tiedot Kuljetus- ja varastointiohjeet Käyttöolosuhteet Käyttöönotto Tarkasta paineet Käyttö Liitä käyttömoottori syöttöletkuun Suihkeveden säätö Aseta päälle tulevat instrumentit käyttömoottorin päälle Irrota käyttömoottorin päällä olevat instrumentit Kierrosluvun säätäminen ja pyörimissuunnan muuttaminen Tarkastus ja häiriöiden poistaminen Laitteen tarkastaminen häiriöiden varalta ensimmäisen käytön yhteydessä Häiriöiden poisto Vaihda O-renkaat Valmistelumenetelmät standardin ISO mukaisesti Valmistelut käyttöpaikalla Puhdistus Manuaalinen ulko-osien puhdistus Koneellinen puhdistus ulkoapäin Manuaalinen sisäosien puhdistus Koneellinen sisäosien puhdistus Desinfiointi Manuaalinen ulko-osien desinfiointi Manuaalinen sisäosien desinfiointi Koneellinen ulko- ja sisäosien desinfiointi Kuivaus Hoitovälineet ja hoitojärjestelmät - huolto Hoito KaVo-sprayllä Hoito KaVo SPRAYrotor instrumenttien puhdistusja hoitolaitteella Käytä KaVo QUATTROcarea Sterilointi Säilytys Apuvälineet / 20

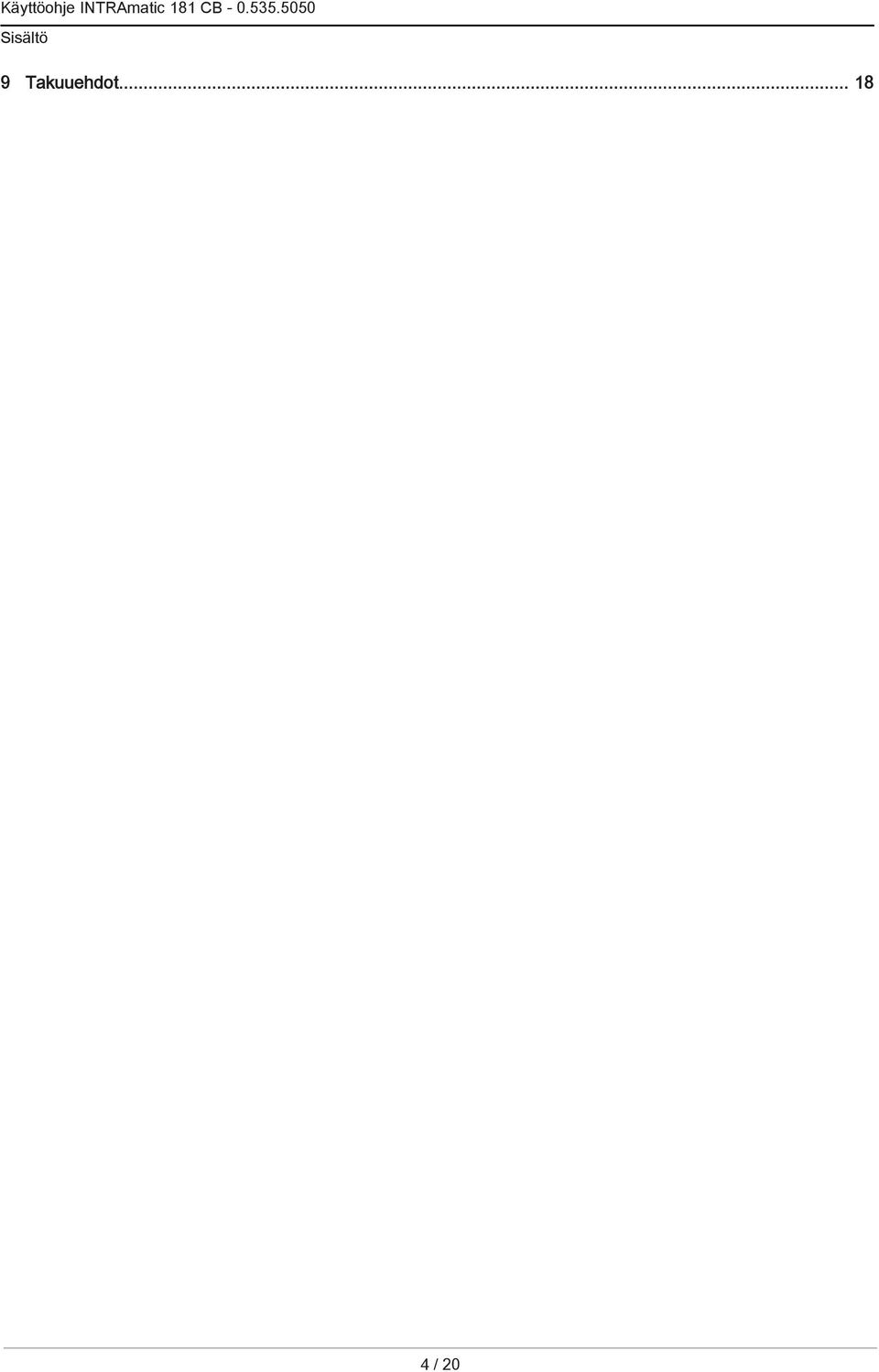

4 Sisältö 9 Takuuehdot / 20

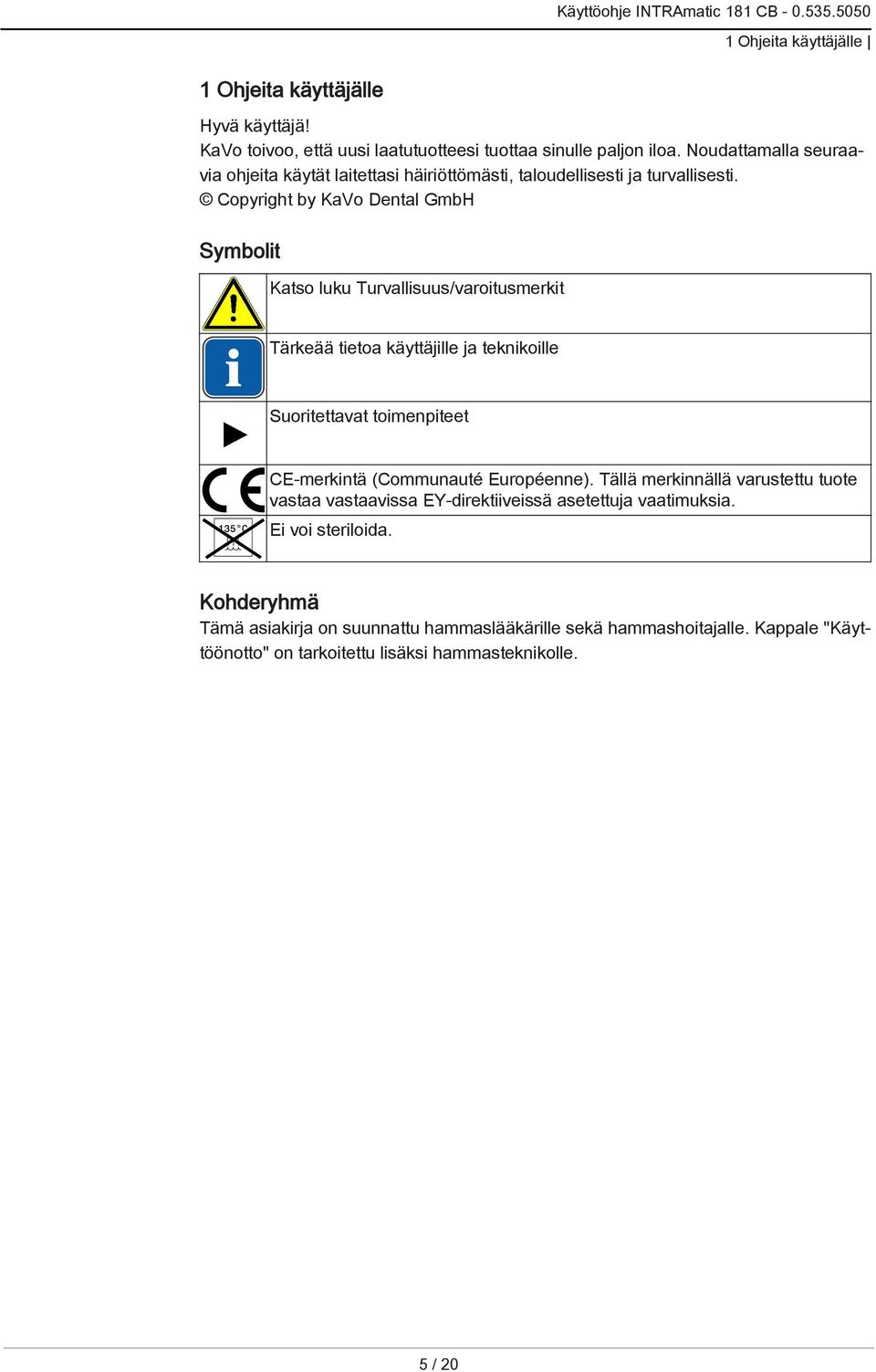

5 1 Ohjeita käyttäjälle 1 Ohjeita käyttäjälle Hyvä käyttäjä! KaVo toivoo, että uusi laatutuotteesi tuottaa sinulle paljon iloa. Noudattamalla seuraavia ohjeita käytät laitettasi häiriöttömästi, taloudellisesti ja turvallisesti. Copyright by KaVo Dental GmbH Symbolit Katso luku Turvallisuus/varoitusmerkit Tärkeää tietoa käyttäjille ja teknikoille Suoritettavat toimenpiteet CE-merkintä (Communauté Européenne). Tällä merkinnällä varustettu tuote vastaa vastaavissa EY-direktiiveissä asetettuja vaatimuksia. Ei voi steriloida. Kohderyhmä Tämä asiakirja on suunnattu hammaslääkärille sekä hammashoitajalle. Kappale "Käyttöönotto" on tarkoitettu lisäksi hammasteknikolle. 5 / 20

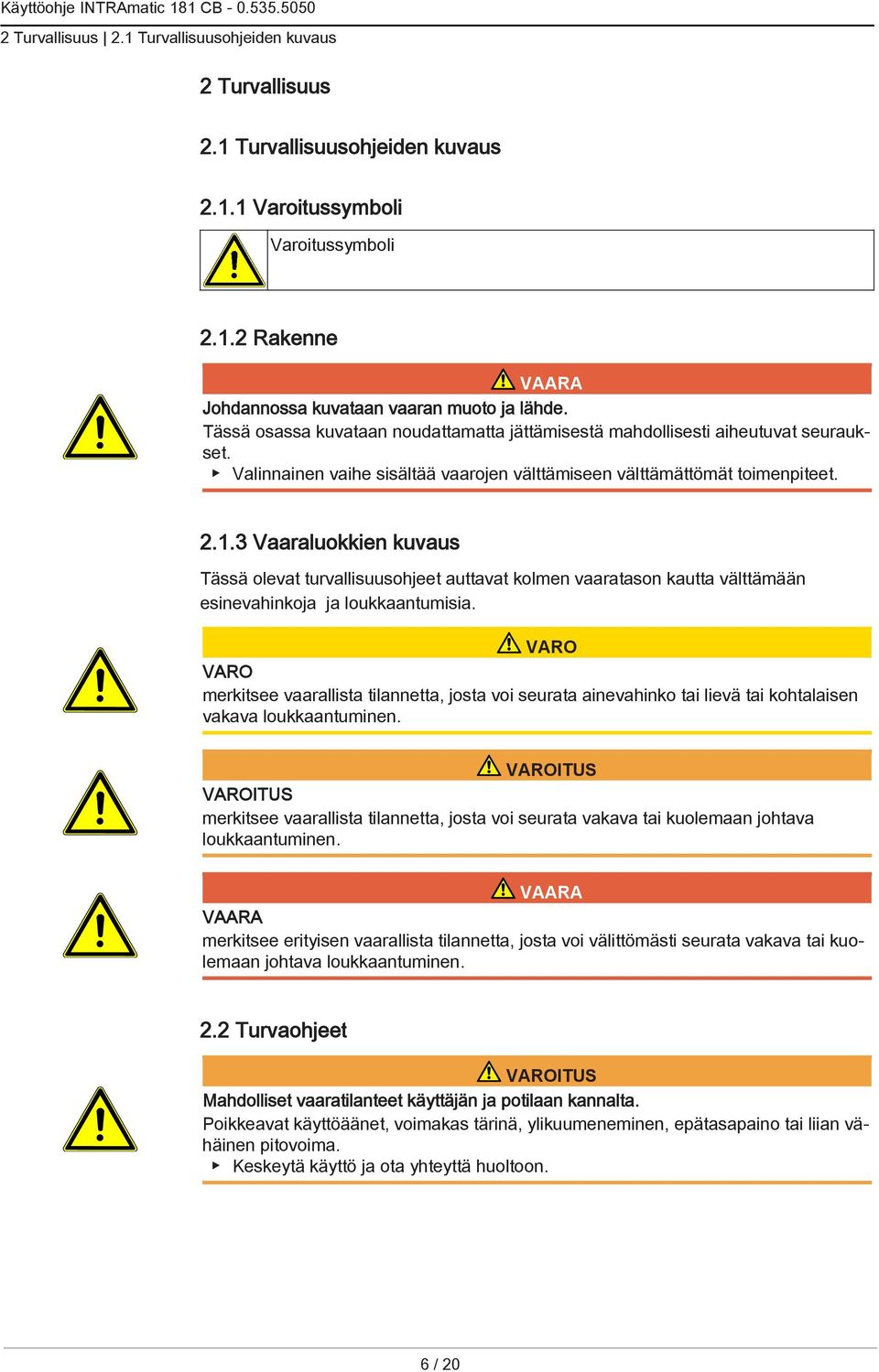

6 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus 2 Turvallisuus 2.1 Turvallisuusohjeiden kuvaus Varoitussymboli Varoitussymboli Rakenne VAARA Johdannossa kuvataan vaaran muoto ja lähde. Tässä osassa kuvataan noudattamatta jättämisestä mahdollisesti aiheutuvat seuraukset. Valinnainen vaihe sisältää vaarojen välttämiseen välttämättömät toimenpiteet Vaaraluokkien kuvaus Tässä olevat turvallisuusohjeet auttavat kolmen vaaratason kautta välttämään esinevahinkoja ja loukkaantumisia. merkitsee vaarallista tilannetta, josta voi seurata ainevahinko tai lievä tai kohtalaisen vakava loukkaantuminen. ITUS ITUS merkitsee vaarallista tilannetta, josta voi seurata vakava tai kuolemaan johtava loukkaantuminen. VAARA VAARA merkitsee erityisen vaarallista tilannetta, josta voi välittömästi seurata vakava tai kuolemaan johtava loukkaantuminen. 2.2 Turvaohjeet ITUS Mahdolliset vaaratilanteet käyttäjän ja potilaan kannalta. Poikkeavat käyttöäänet, voimakas tärinä, ylikuumeneminen, epätasapaino tai liian vähäinen pitovoima. Keskeytä käyttö ja ota yhteyttä huoltoon. 6 / 20

7 2 Turvallisuus 2.2 Turvaohjeet Likaisen ja kostean jäähdytysilman aiheuttamat vahingot. Puhdistamaton ja kostea jäähdytysilma voi aiheuttaa toimintahäiriöitä ja ennenaikaista laakereiden kulumista. Käytä kuivaa, puhdasta ja kontaminoitumatonta ISO :n mukaista jäähdytysilmaa. Likainen vesi voi vahingoittaa laitetta. Varmista, että veden laatu vastaa ISO :n mukaisia vaatimuksia. Sallittu ph-arvo 7,2-7,8. Asiaton säilytys ennen pitkäaikaista käyttötaukoa johtaa ennenaikaiseen kulumiseen ja toimintahäiriöihin. Tuotteen lyhentynyt elinikä. Lääkinnällinen laite on ennen pidempiä käyttötaukoja puhdistettava, hoidettava ja varastoitava kuivana ohjeiden mukaan. KaVo-laitteiden korjaukseen ja huoltoon valtuutettuja ovat KaVo-toimipisteiden teknikot koko maailmassa KaVo:n erikoiskoulutuksen saaneet teknikot Moitteettoman toiminnan takaamiseksi on varmistettava, että tuotetta käsitellään Ka Vo-käyttöohjeessa kuvattujen valmistelumenetelmien mukaisesti ja että käytetään Ka Vo-käyttöohjeessa mainittuja hoitoaineita ja hoitojärjestelmiä. KaVo suosittelee vastaanottokohtaisen huoltovälin määrittämistä, jonka puitteissa alan asiantuntijaliike arvioi tuotteen puhdistuksen, huollon ja toiminnan. Huoltoväli riippuu kuitenkin siitä, miten usein tuotetta käytetään. Huollon saavat suorittaa vain KaVon kouluttamat huoltoliikkeet, jotka käyttävät alkuperäisiä KaVo-varaosia. 7 / 20

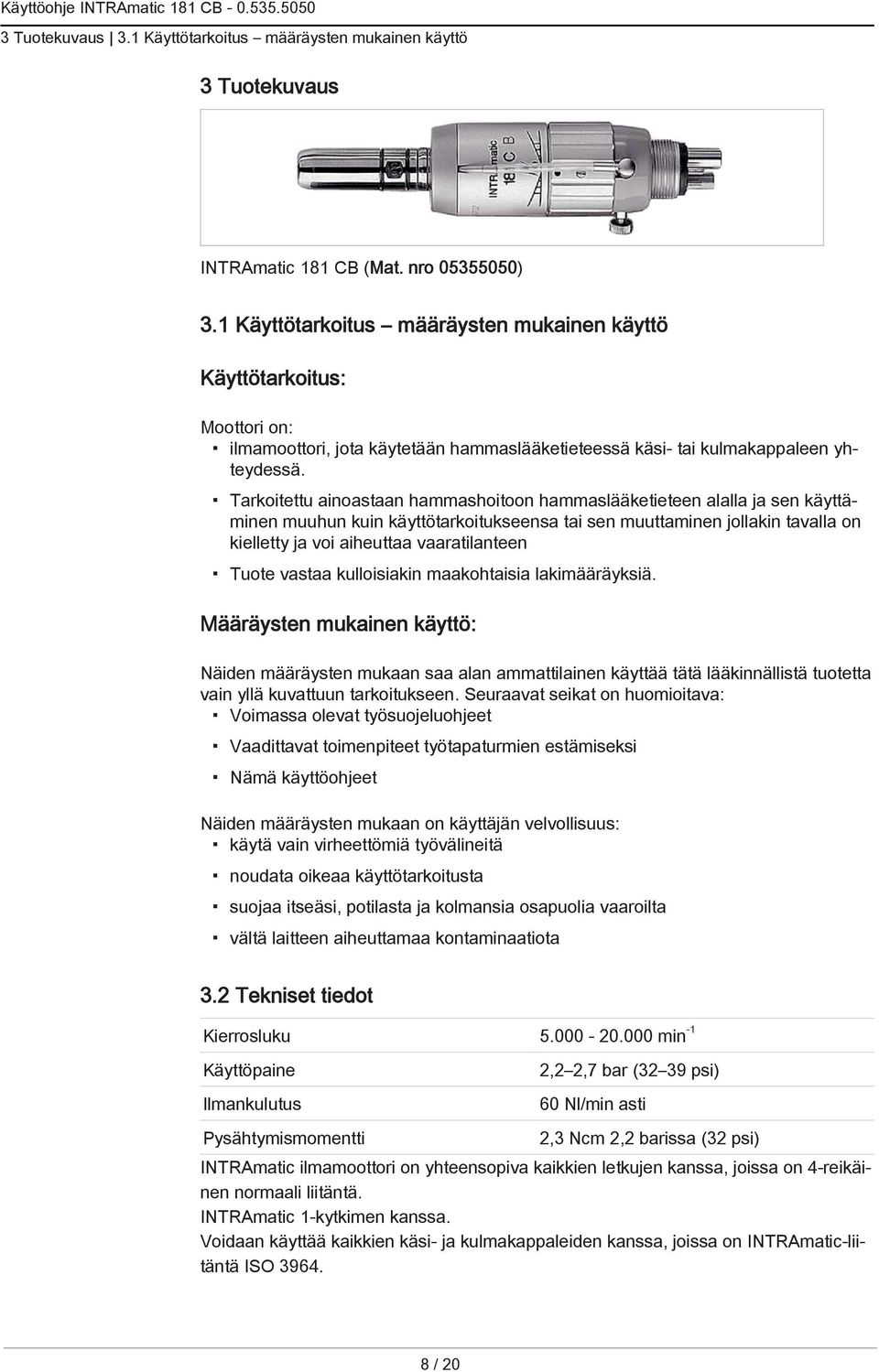

8 3 Tuotekuvaus 3.1 Käyttötarkoitus määräysten mukainen käyttö 3 Tuotekuvaus INTRAmatic 181 CB (Mat. nro ) 3.1 Käyttötarkoitus määräysten mukainen käyttö Käyttötarkoitus: Moottori on: ilmamoottori, jota käytetään hammaslääketieteessä käsi- tai kulmakappaleen yhteydessä. Tarkoitettu ainoastaan hammashoitoon hammaslääketieteen alalla ja sen käyttäminen muuhun kuin käyttötarkoitukseensa tai sen muuttaminen jollakin tavalla on kielletty ja voi aiheuttaa vaaratilanteen Tuote vastaa kulloisiakin maakohtaisia lakimääräyksiä. Määräysten mukainen käyttö: Näiden määräysten mukaan saa alan ammattilainen käyttää tätä lääkinnällistä tuotetta vain yllä kuvattuun tarkoitukseen. Seuraavat seikat on huomioitava: Voimassa olevat työsuojeluohjeet Vaadittavat toimenpiteet työtapaturmien estämiseksi Nämä käyttöohjeet Näiden määräysten mukaan on käyttäjän velvollisuus: käytä vain virheettömiä työvälineitä noudata oikeaa käyttötarkoitusta suojaa itseäsi, potilasta ja kolmansia osapuolia vaaroilta vältä laitteen aiheuttamaa kontaminaatiota 3.2 Tekniset tiedot Kierrosluku min -1 Käyttöpaine Ilmankulutus 2,2 2,7 bar (32 39 psi) 60 Nl/min asti Pysähtymismomentti 2,3 Ncm 2,2 barissa (32 psi) INTRAmatic ilmamoottori on yhteensopiva kaikkien letkujen kanssa, joissa on 4-reikäinen normaali liitäntä. INTRAmatic 1-kytkimen kanssa. Voidaan käyttää kaikkien käsi- ja kulmakappaleiden kanssa, joissa on INTRAmatic-liitäntä ISO / 20

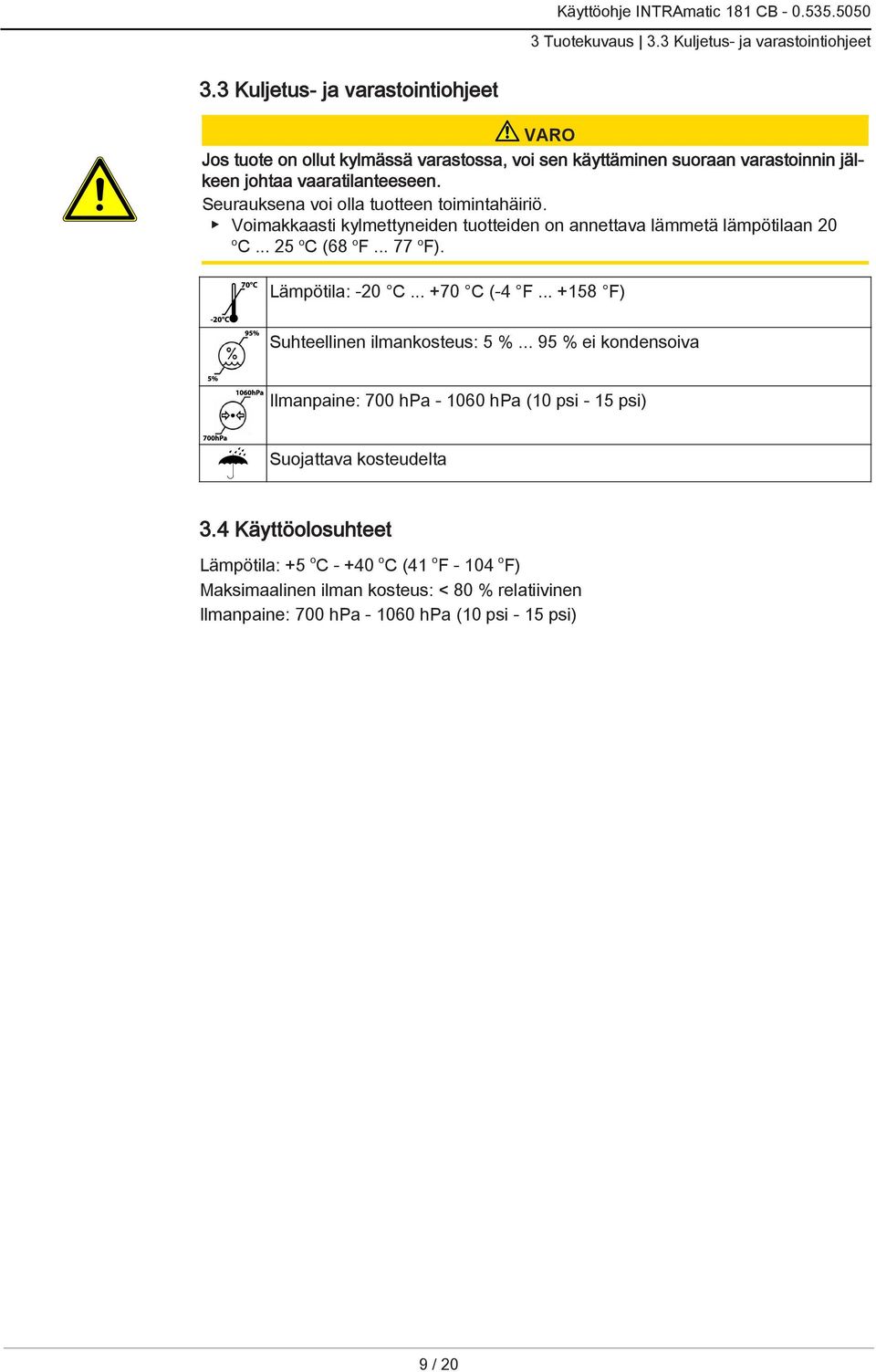

9 3 Tuotekuvaus 3.3 Kuljetus- ja varastointiohjeet 3.3 Kuljetus- ja varastointiohjeet Jos tuote on ollut kylmässä varastossa, voi sen käyttäminen suoraan varastoinnin jälkeen johtaa vaaratilanteeseen. Seurauksena voi olla tuotteen toimintahäiriö. Voimakkaasti kylmettyneiden tuotteiden on annettava lämmetä lämpötilaan 20 o C o C (68 o F o F). Lämpötila: -20 C C (-4 F F) Suhteellinen ilmankosteus: 5 % % ei kondensoiva Ilmanpaine: 700 hpa hpa (10 psi - 15 psi) Suojattava kosteudelta 3.4 Käyttöolosuhteet Lämpötila: +5 o C o C (41 o F o F) Maksimaalinen ilman kosteus: < 80 % relatiivinen Ilmanpaine: 700 hpa hpa (10 psi - 15 psi) 9 / 20

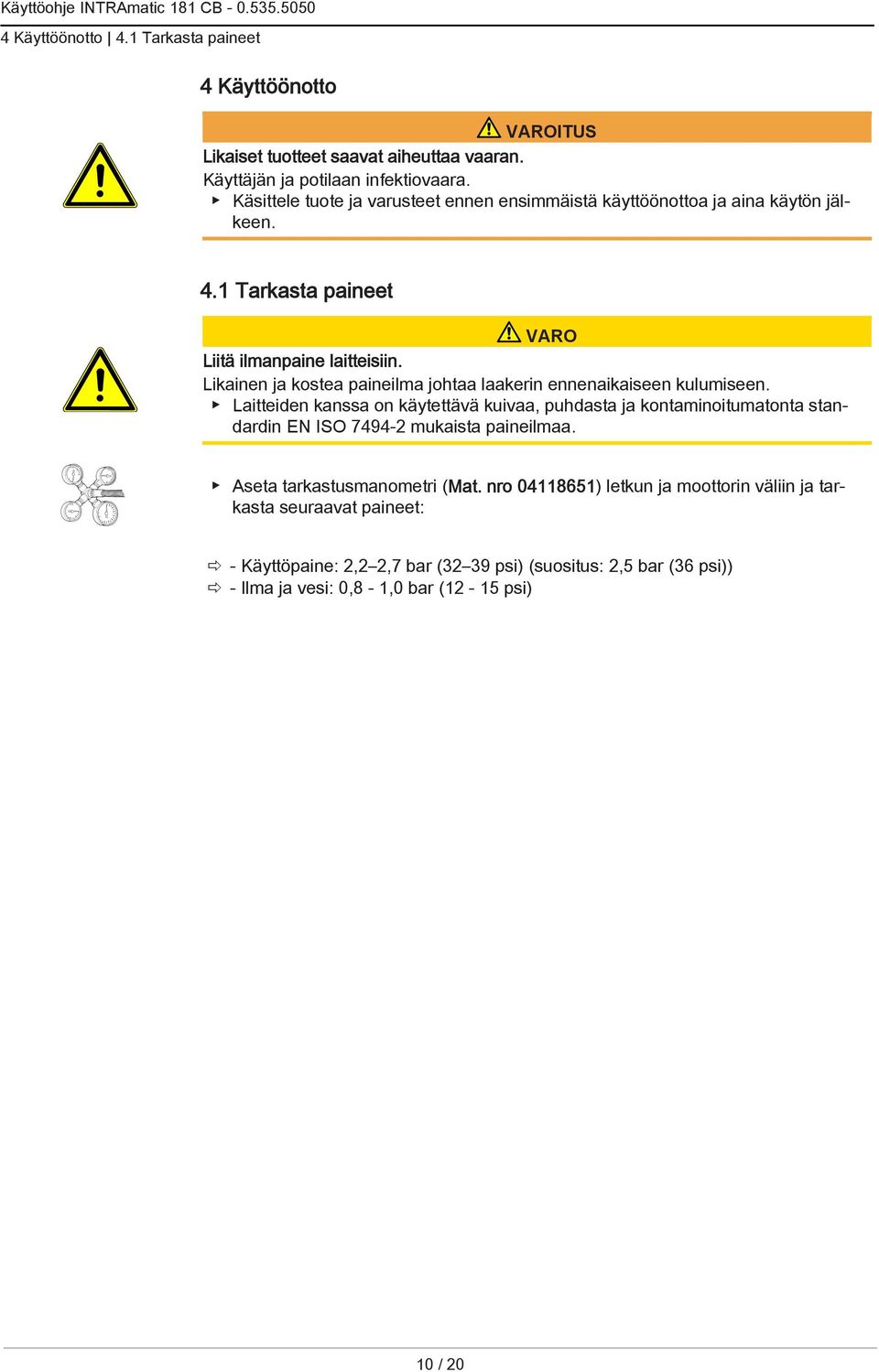

10 4 Käyttöönotto 4.1 Tarkasta paineet 4 Käyttöönotto ITUS Likaiset tuotteet saavat aiheuttaa vaaran. Käyttäjän ja potilaan infektiovaara. Käsittele tuote ja varusteet ennen ensimmäistä käyttöönottoa ja aina käytön jälkeen. 4.1 Tarkasta paineet Liitä ilmanpaine laitteisiin. Likainen ja kostea paineilma johtaa laakerin ennenaikaiseen kulumiseen. Laitteiden kanssa on käytettävä kuivaa, puhdasta ja kontaminoitumatonta standardin EN ISO mukaista paineilmaa. Aseta tarkastusmanometri (Mat. nro ) letkun ja moottorin väliin ja tarkasta seuraavat paineet: ð - Käyttöpaine: 2,2 2,7 bar (32 39 psi) (suositus: 2,5 bar (36 psi)) ð - Ilma ja vesi: 0,8-1,0 bar (12-15 psi) 10 / 20

11 5 Käyttö 5.1 Liitä käyttömoottori syöttöletkuun. 5 Käyttö Huomautus Jokaisen työpäivän aluksi täytyy vettä johtavia järjestelmiä huuhdella vähintään 2 min ajan (ilman niiden päälle asetettuja siirtoinstrumentteja) ja jos kontaminaation vaara on olemassa paluuveden/paluuimun vuoksi, täytyy huuhtelu suorittaa tarvittaessa jokaisen potilaan jälkeen sekunnin ajan. 5.1 Liitä käyttömoottori syöttöletkuun. 1 2 Liitä pistoke 1 moottorin liitäntään ja ruuvaa kiinni letkumuhvilla 2 oikealle kääntäen. Huomautus Lisätietoja letkuliitännästä saa valmistajalta. 5.2 Suihkeveden säätö Liian pieni vesimäärä voi aiheuttaa vaaratilanteen. Tuotteen ylikuumeneminen ja hampaan vaurioituminen. Suihkevesijäähdytyksen vesimäärä säädetään suihkevesirenkaan ollessa täysin auki, n. 80 cm 3 /mi n Huomio laitteen valmistajan määrittämät säätöarvot. Käännä moottorin säätöruuvia suihkeveden vesimäärän säätelemiseksi. 5.3 Aseta päälle tulevat instrumentit käyttömoottorin päälle. Voidaan käyttää kaikkien käsi- ja kulmakappaleiden kanssa, joissa on INTRAmatic-liitäntä ISO Instrumenttien asettaminen ja poistaminen laitteen pyöriessä. Voi aiheuttaa vaurioita. Instrumentteja ei saa asettaa paikoilleen tai poistaa laitteen pyöriessä. Käytä vain toimivia käsikappaleita. Asete KaVo -instrumentti moottorin päälle ja anna sen loksahtaa paikoilleen. Tarkasta tuotetta vetämällä, että instrumentti on kiinnittynyt hyvin paikoilleen moottorin päälle. Käytä instrumenttien, joissa ei ole INTRAmatic spray-liitäntää, kanssa pitkää letkua. 5.4 Irrota käyttömoottorin päällä olevat instrumentit. Vedä instrumentti pois moottorista kevyesti kääntäen akselin suuntaan. 11 / 20

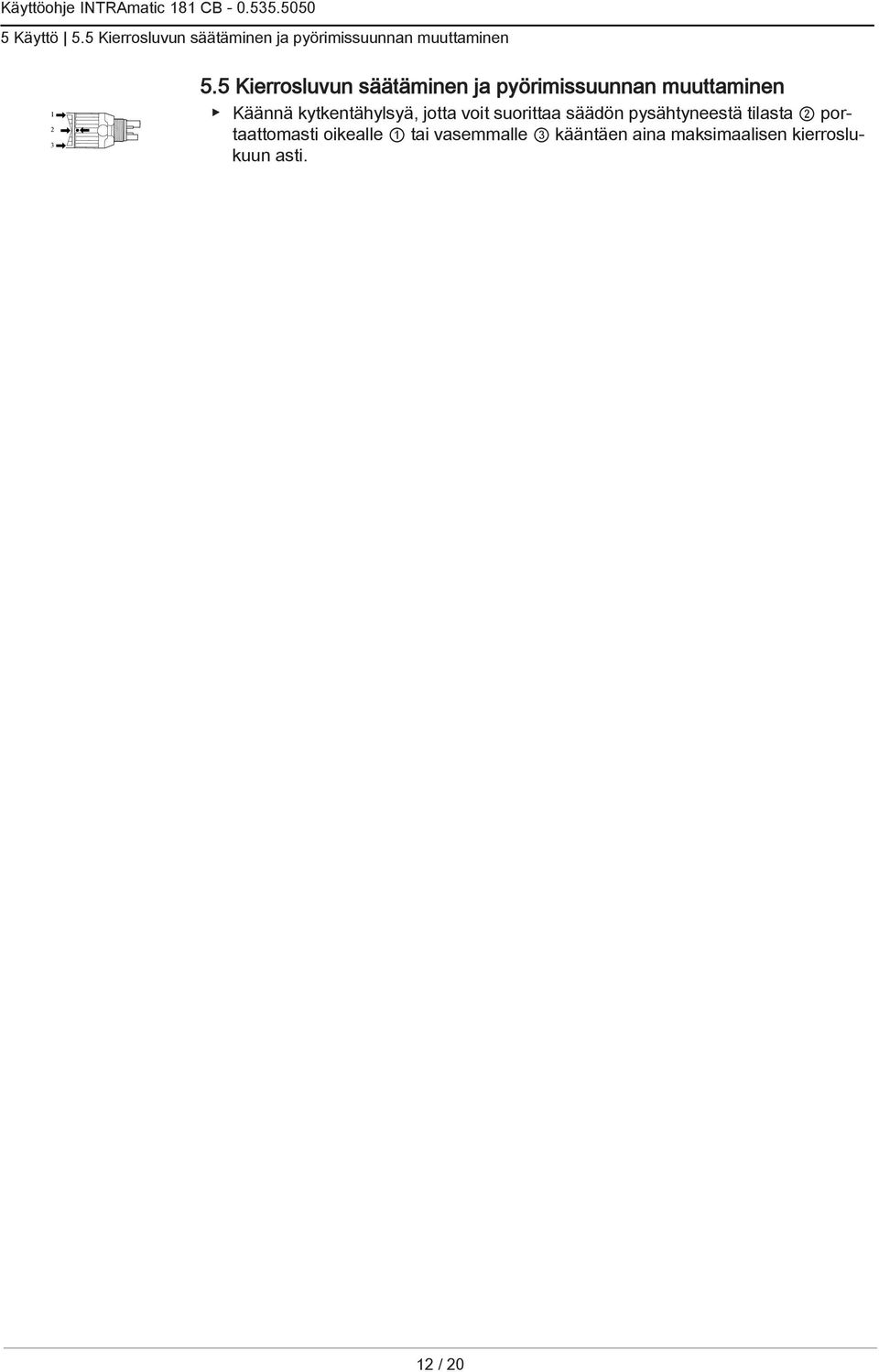

12 5 Käyttö 5.5 Kierrosluvun säätäminen ja pyörimissuunnan muuttaminen 5.5 Kierrosluvun säätäminen ja pyörimissuunnan muuttaminen 1 Käännä kytkentähylsyä, jotta voit suorittaa säädön pysähtyneestä tilasta 2 portaattomasti oikealle 1 tai vasemmalle 3 kääntäen aina maksimaalisen kierroslu 2 3 kuun asti. 12 / 20

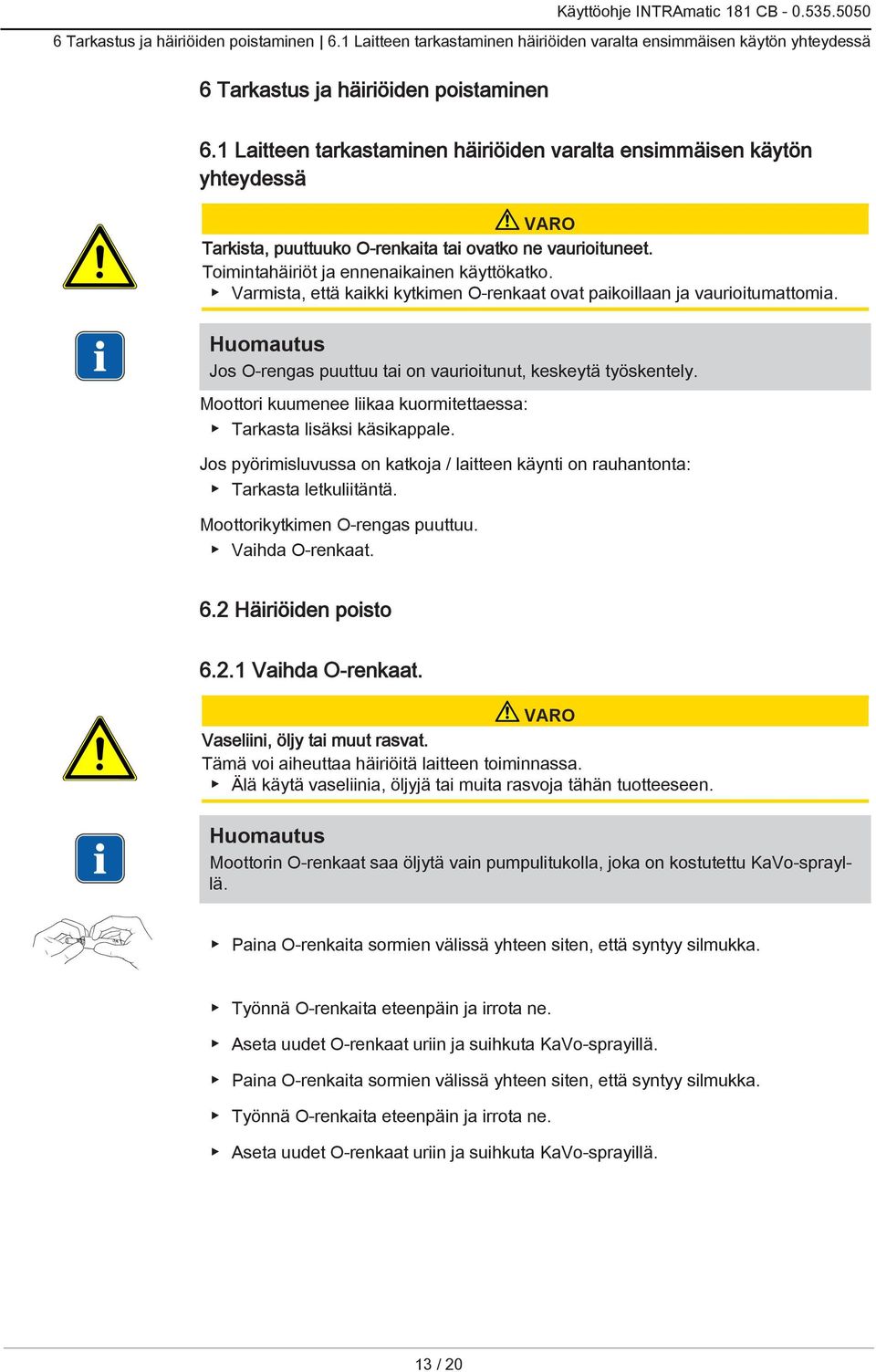

13 6 Tarkastus ja häiriöiden poistaminen 6.1 Laitteen tarkastaminen häiriöiden varalta ensimmäisen käytön yhteydessä 6 Tarkastus ja häiriöiden poistaminen 6.1 Laitteen tarkastaminen häiriöiden varalta ensimmäisen käytön yhteydessä Tarkista, puuttuuko O-renkaita tai ovatko ne vaurioituneet. Toimintahäiriöt ja ennenaikainen käyttökatko. Varmista, että kaikki kytkimen O-renkaat ovat paikoillaan ja vaurioitumattomia. Huomautus Jos O-rengas puuttuu tai on vaurioitunut, keskeytä työskentely. Moottori kuumenee liikaa kuormitettaessa: Tarkasta lisäksi käsikappale. Jos pyörimisluvussa on katkoja / laitteen käynti on rauhantonta: Tarkasta letkuliitäntä. Moottorikytkimen O-rengas puuttuu. Vaihda O-renkaat. 6.2 Häiriöiden poisto Vaihda O-renkaat. Vaseliini, öljy tai muut rasvat. Tämä voi aiheuttaa häiriöitä laitteen toiminnassa. Älä käytä vaseliinia, öljyjä tai muita rasvoja tähän tuotteeseen. Huomautus Moottorin O-renkaat saa öljytä vain pumpulitukolla, joka on kostutettu KaVo-sprayllä. Paina O-renkaita sormien välissä yhteen siten, että syntyy silmukka. Työnnä O-renkaita eteenpäin ja irrota ne. Aseta uudet O-renkaat uriin ja suihkuta KaVo-sprayillä. Paina O-renkaita sormien välissä yhteen siten, että syntyy silmukka. Työnnä O-renkaita eteenpäin ja irrota ne. Aseta uudet O-renkaat uriin ja suihkuta KaVo-sprayillä. 13 / 20

14 7 Valmistelumenetelmät standardin ISO mukaisesti 7.1 Valmistelut käyttöpaikalla 7 Valmistelumenetelmät standardin ISO mukaisesti 7.1 Valmistelut käyttöpaikalla ITUS Steriloimattomien tuotteiden aiheuttama vaara. Kontaminoituneet lääkinnälliset laitteet aiheuttavat infektiovaaran. Noudata sopivia henkilökohtaisia suojatoimenpiteitä. Sementin, yhdistelmätäytteen tai veren jäämien poistaminen suoritetaan välittömästi. Valmista tuote ajallisesti mahdollisimman lähellä hoitoa. Pidä tuote kuivana, kun viet sen käsittelyyn. Ei saa liuottaa tms. 7.2 Puhdistus Toimintahäiriöitä, joita puhdistus ultraäänilaitteessa voi aiheuttaa. Suorita puhdistus aina käsin! Manuaalinen ulko-osien puhdistus Moottorin pinta pyyhitään veteen kastetulla puuvillaliinalla ja kuivataan sen jälkeen pehmeällä puuvillaliinalla Koneellinen puhdistus ulkoapäin Ei sovellettavissa Manuaalinen sisäosien puhdistus Ei sovellettavissa Koneellinen sisäosien puhdistus Ei sovellettavissa. 7.3 Desinfiointi Toimintahäiriöitä desifiointialtaan tai klooripitoisen desinfiointiaineen käytöstä. Vikoja tuotteessa. Desinfiointi vain käsin! 14 / 20

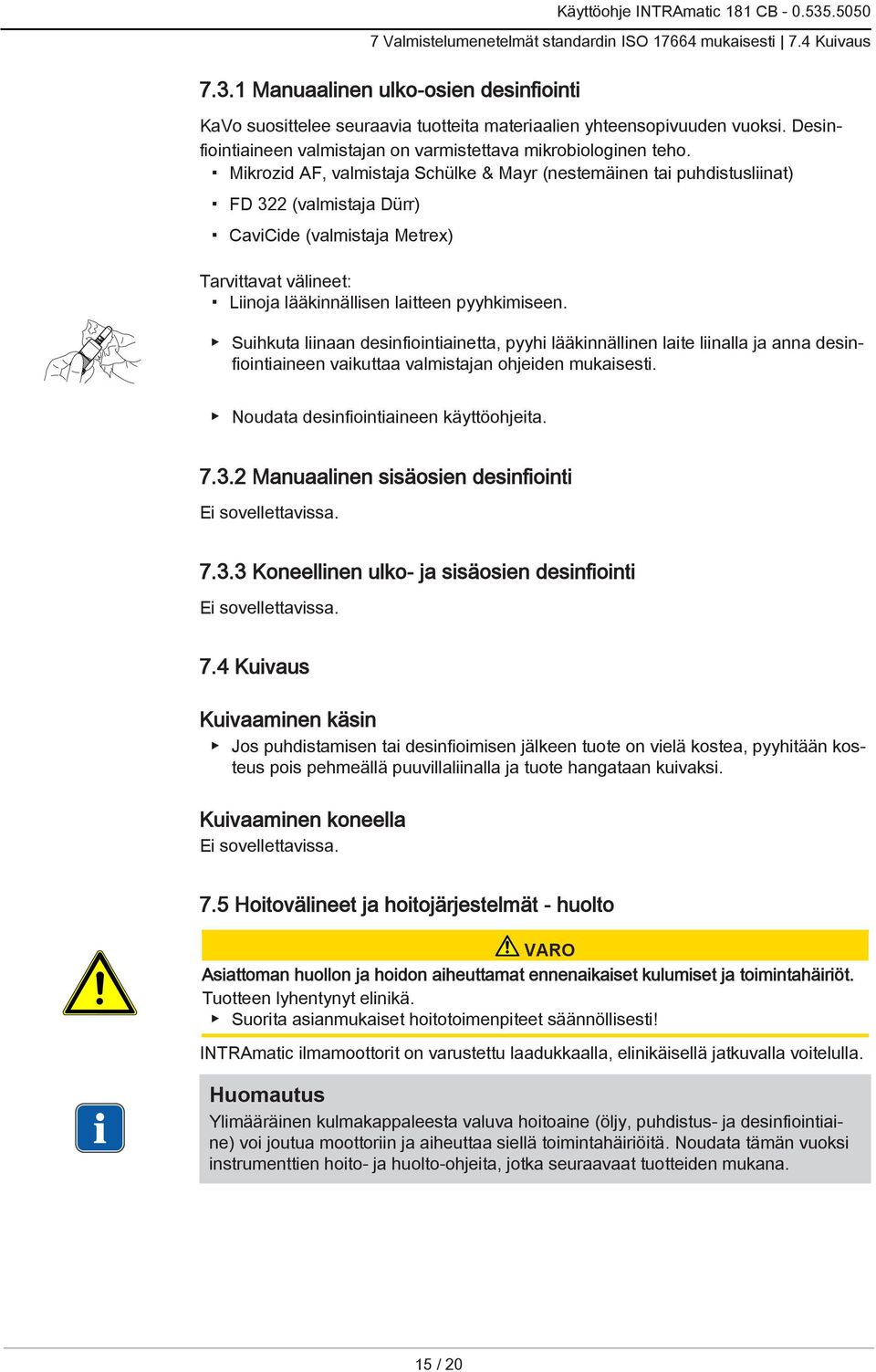

15 7 Valmistelumenetelmät standardin ISO mukaisesti 7.4 Kuivaus Manuaalinen ulko-osien desinfiointi KaVo suosittelee seuraavia tuotteita materiaalien yhteensopivuuden vuoksi. Desinfiointiaineen valmistajan on varmistettava mikrobiologinen teho. Mikrozid AF, valmistaja Schülke & Mayr (nestemäinen tai puhdistusliinat) FD 322 (valmistaja Dürr) CaviCide (valmistaja Metrex) Tarvittavat välineet: Liinoja lääkinnällisen laitteen pyyhkimiseen. Suihkuta liinaan desinfiointiainetta, pyyhi lääkinnällinen laite liinalla ja anna desinfiointiaineen vaikuttaa valmistajan ohjeiden mukaisesti. Noudata desinfiointiaineen käyttöohjeita Manuaalinen sisäosien desinfiointi Ei sovellettavissa Koneellinen ulko- ja sisäosien desinfiointi Ei sovellettavissa. 7.4 Kuivaus Kuivaaminen käsin Jos puhdistamisen tai desinfioimisen jälkeen tuote on vielä kostea, pyyhitään kosteus pois pehmeällä puuvillaliinalla ja tuote hangataan kuivaksi. Kuivaaminen koneella Ei sovellettavissa. 7.5 Hoitovälineet ja hoitojärjestelmät - huolto Asiattoman huollon ja hoidon aiheuttamat ennenaikaiset kulumiset ja toimintahäiriöt. Tuotteen lyhentynyt elinikä. Suorita asianmukaiset hoitotoimenpiteet säännöllisesti! INTRAmatic ilmamoottorit on varustettu laadukkaalla, elinikäisellä jatkuvalla voitelulla. Huomautus Ylimääräinen kulmakappaleesta valuva hoitoaine (öljy, puhdistusja desinfiointiaine) voi joutua moottoriin ja aiheuttaa siellä toimintahäiriöitä. Noudata tämän vuoksi instrumenttien hoito- ja huolto-ohjeita, jotka seuraavaat tuotteiden mukana. 15 / 20

16 7 Valmistelumenetelmät standardin ISO mukaisesti 7.6 Sterilointi Huomautus KaVo myöntää takuun KaVo-tuotteiden moitteettomalle toiminnalle ainoastaan käytettäessä KaVo-apuvälinevalikoimaan kuuluvia hoitoaineita, sillä niiden on tarkastuksissa todettu olevan yhteensopivia laitteidemme ja määräysten mukaisen käytön kanssa Hoito KaVo-sprayllä Ruuvaa moottori irti letkusta. Peitä laite Cleanpac-pussilla. Suihkuta pienempää putkea sekunnin ajan sopivalla kanyylilla Hoito KaVo SPRAYrotor instrumenttien puhdistusja hoitolaitteella Ruuvaa moottori irti letkusta. Aseta sopiva hoitosarja oikean kytkimen päälle KaVo SPRAYroottoriin ja peitä tuote Cleanpac-pussilla. Suihkuta pienempää putkea sekunnin ajan. Katso myös: 2 Käyttöohje KaVo SPRAYrotor Käytä KaVo QUATTROcarea Paisuntapaineella varustettu puhdistusja hoitolaite saa aikaan tehokkaan puhdistusja hoitovaikutuksen. KaVo suosittelee tuotteen huoltamista jokaisen käytön jälkeen, ts. jokaisen puhdistuksen jälkeen. Suorita laitteelle hoitotoimenpiteet. Katso myös: 2 Käyttöohjeet KaVo QUATTROcare 7.6 Sterilointi Ei voi steriloida. 7.7 Säilytys Käsiteltyjä laitteita tulee säilyttää pölyltä ja mahdollisimman hyvin bakteereilta suojattuina kuivassa, pimeässä ja viileässä tilassa. 16 / 20

17 8 Apuvälineet 7.7 Säilytys 8 Apuvälineet Toimitus hammaslääketieteellisiä tuotteita edustavalta jälleenmyyjältä. Materiaalin kuvaus Mat. nro Tiiviste O-rengas Letku Cleanpac 10 kpl Materiaalin kuvaus Mat. nro KaVo Spray 2112 A ROTAspray 2142 A QUATTROcare plus Spray 2140 P / 20

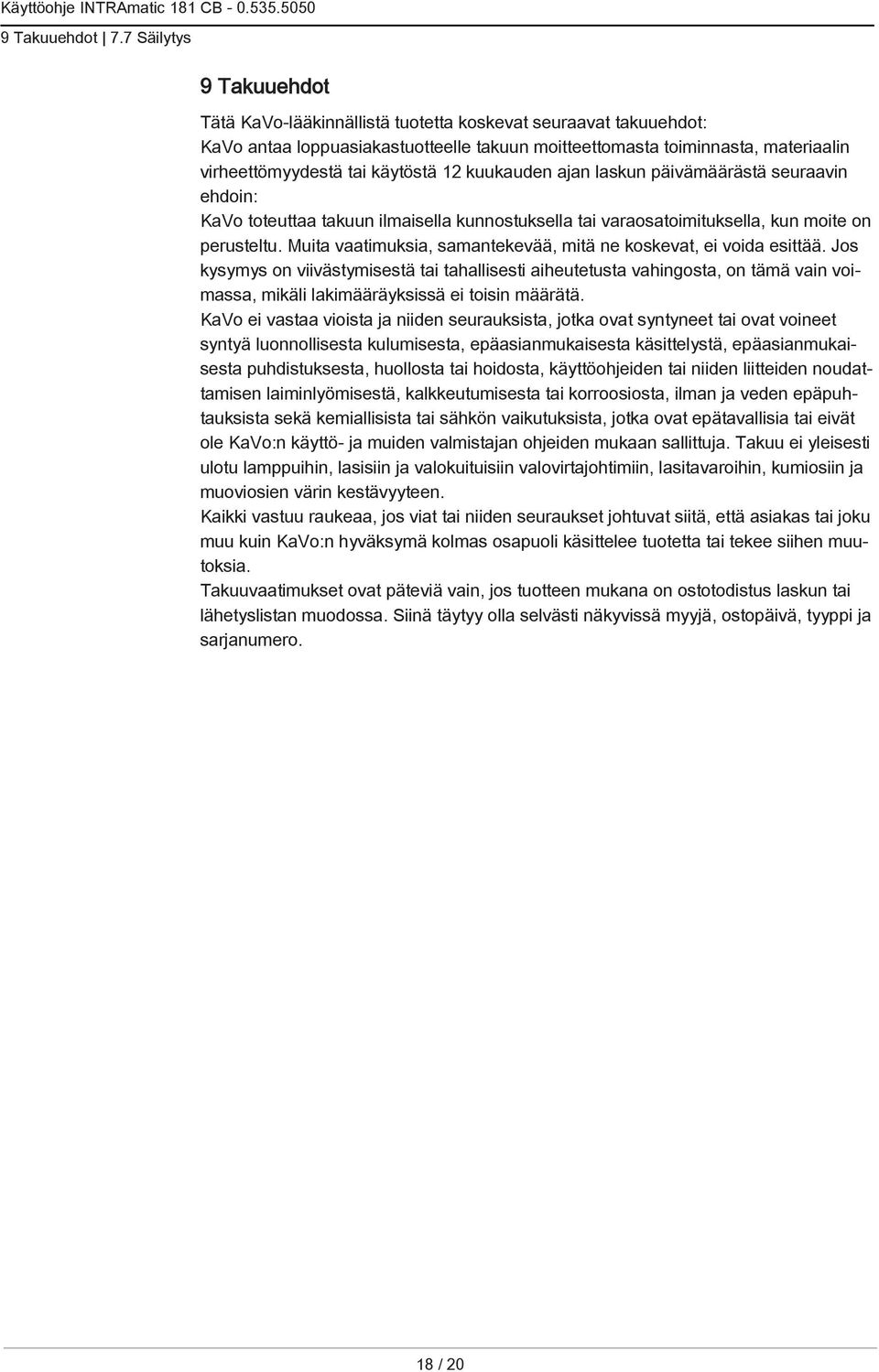

18 9 Takuuehdot 7.7 Säilytys 9 Takuuehdot Tätä KaVo-lääkinnällistä tuotetta koskevat seuraavat takuuehdot: KaVo antaa loppuasiakastuotteelle takuun moitteettomasta toiminnasta, materiaalin virheettömyydestä tai käytöstä 12 kuukauden ajan laskun päivämäärästä seuraavin ehdoin: KaVo toteuttaa takuun ilmaisella kunnostuksella tai varaosatoimituksella, kun moite on perusteltu. Muita vaatimuksia, samantekevää, mitä ne koskevat, ei voida esittää. Jos kysymys on viivästymisestä tai tahallisesti aiheutetusta vahingosta, on tämä vain voimassa, mikäli lakimääräyksissä ei toisin määrätä. KaVo ei vastaa vioista ja niiden seurauksista, jotka ovat syntyneet tai ovat voineet syntyä luonnollisesta kulumisesta, epäasianmukaisesta käsittelystä, epäasianmukaisesta puhdistuksesta, huollosta tai hoidosta, käyttöohjeiden tai niiden liitteiden noudattamisen laiminlyömisestä, kalkkeutumisesta tai korroosiosta, ilman ja veden epäpuhtauksista sekä kemiallisista tai sähkön vaikutuksista, jotka ovat epätavallisia tai eivät ole KaVo:n käyttö- ja muiden valmistajan ohjeiden mukaan sallittuja. Takuu ei yleisesti ulotu lamppuihin, lasisiin ja valokuituisiin valovirtajohtimiin, lasitavaroihin, kumiosiin ja muoviosien värin kestävyyteen. Kaikki vastuu raukeaa, jos viat tai niiden seuraukset johtuvat siitä, että asiakas tai joku muu kuin KaVo:n hyväksymä kolmas osapuoli käsittelee tuotetta tai tekee siihen muutoksia. Takuuvaatimukset ovat päteviä vain, jos tuotteen mukana on ostotodistus laskun tai lähetyslistan muodossa. Siinä täytyy olla selvästi näkyvissä myyjä, ostopäivä, tyyppi ja sarjanumero. 18 / 20

19
