1 Sivu:1/8 Käyttö- ja huolto-ohje Tyyppi: 2/100*1/125*165

2 Sivu:2/8 Sisällysluettelo: 1. Alkusanat Toimintakuvaus Turvallisuus Asennus Yleiset käyttöohjeet Huolto Tyyppikilpi ja tekniset tiedot Sähkökytkentä Mitat ja putkiliitännät Runko Ilmamäärät ja sähköverkon ottotehot Takuu Kierrätys Radontorjuntalaitteiston käyttöönottopöytäkirja Vaatimustenmukaisuusvakuutus... 8

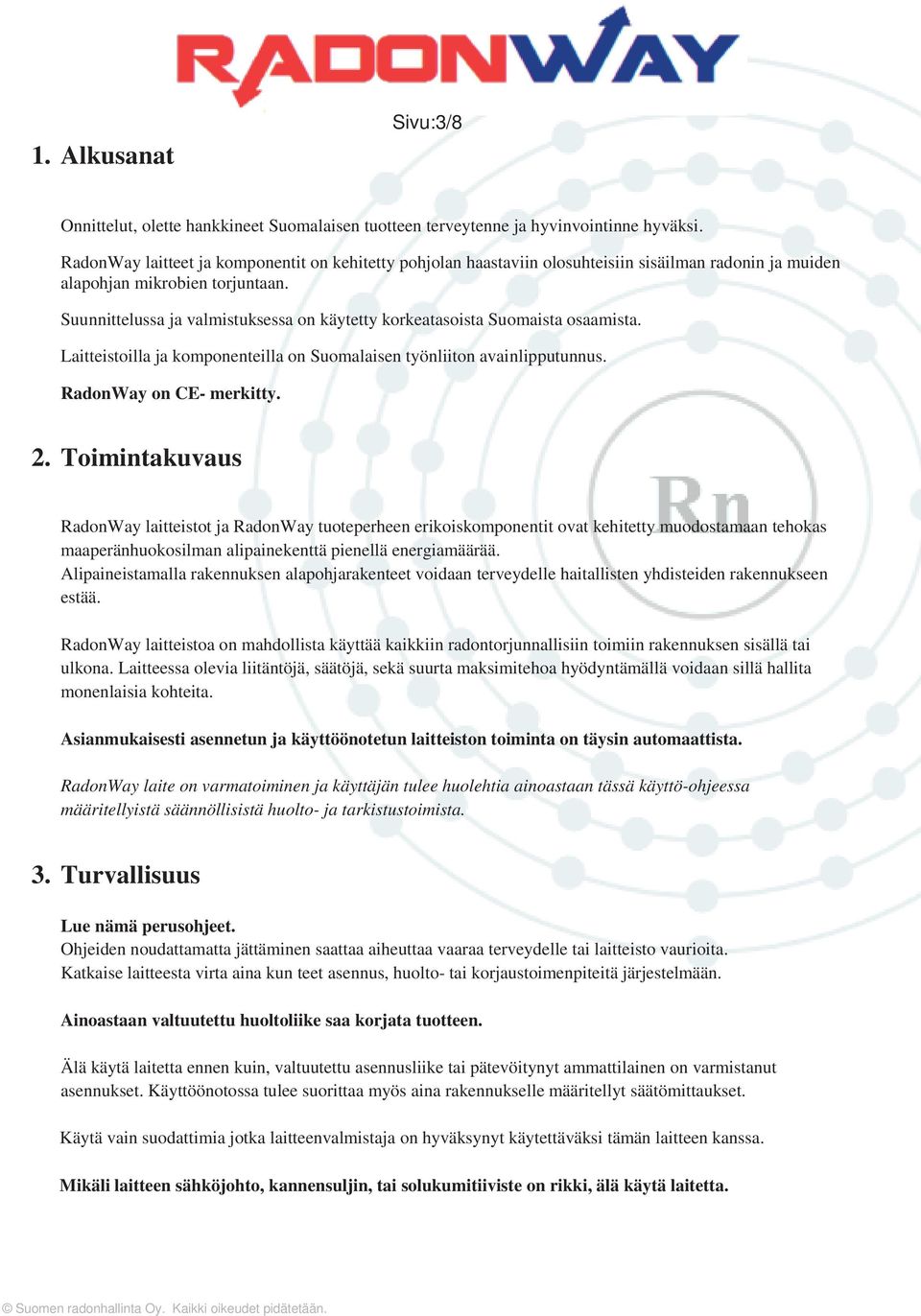

3 1. Alkusanat Sivu:3/8 Onnittelut, olette hankkineet Suomalaisen tuotteen terveytenne ja hyvinvointinne hyväksi. RadonWay laitteet ja komponentit on kehitetty pohjolan haastaviin olosuhteisiin sisäilman radonin ja muiden alapohjan mikrobien torjuntaan. Suunnittelussa ja valmistuksessa on käytetty korkeatasoista Suomaista osaamista. Laitteistoilla ja komponenteilla on Suomalaisen työnliiton avainlipputunnus. RadonWay on CE- merkitty. 2. Toimintakuvaus RadonWay laitteistot ja RadonWay tuoteperheen erikoiskomponentit ovat kehitetty muodostamaan tehokas maaperänhuokosilman alipainekenttä pienellä energiamäärää. Alipaineistamalla rakennuksen alapohjarakenteet voidaan terveydelle haitallisten yhdisteiden rakennukseen estää. RadonWay laitteistoa on mahdollista käyttää kaikkiin radontorjunnallisiin toimiin rakennuksen sisällä tai ulkona. Laitteessa olevia liitäntöjä, säätöjä, sekä suurta maksimitehoa hyödyntämällä voidaan sillä hallita monenlaisia kohteita. Asianmukaisesti asennetun ja käyttöönotetun laitteiston toiminta on täysin automaattista. RadonWay laite on varmatoiminen ja käyttäjän tulee huolehtia ainoastaan tässä käyttö-ohjeessa määritellyistä säännöllisistä huolto- ja tarkistustoimista. 3. Turvallisuus Lue nämä perusohjeet. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa vaaraa terveydelle tai laitteisto vaurioita. Katkaise laitteesta virta aina kun teet asennus, huolto- tai korjaustoimenpiteitä järjestelmään. Ainoastaan valtuutettu huoltoliike saa korjata tuotteen. Älä käytä laitetta ennen kuin, valtuutettu asennusliike tai pätevöitynyt ammattilainen on varmistanut asennukset. Käyttöönotossa tulee suorittaa myös aina rakennukselle määritellyt säätömittaukset. Käytä vain suodattimia jotka laitteenvalmistaja on hyväksynyt käytettäväksi tämän laitteen kanssa. Mikäli laitteen sähköjohto, kannensuljin, tai solukumitiiviste on rikki, älä käytä laitetta.

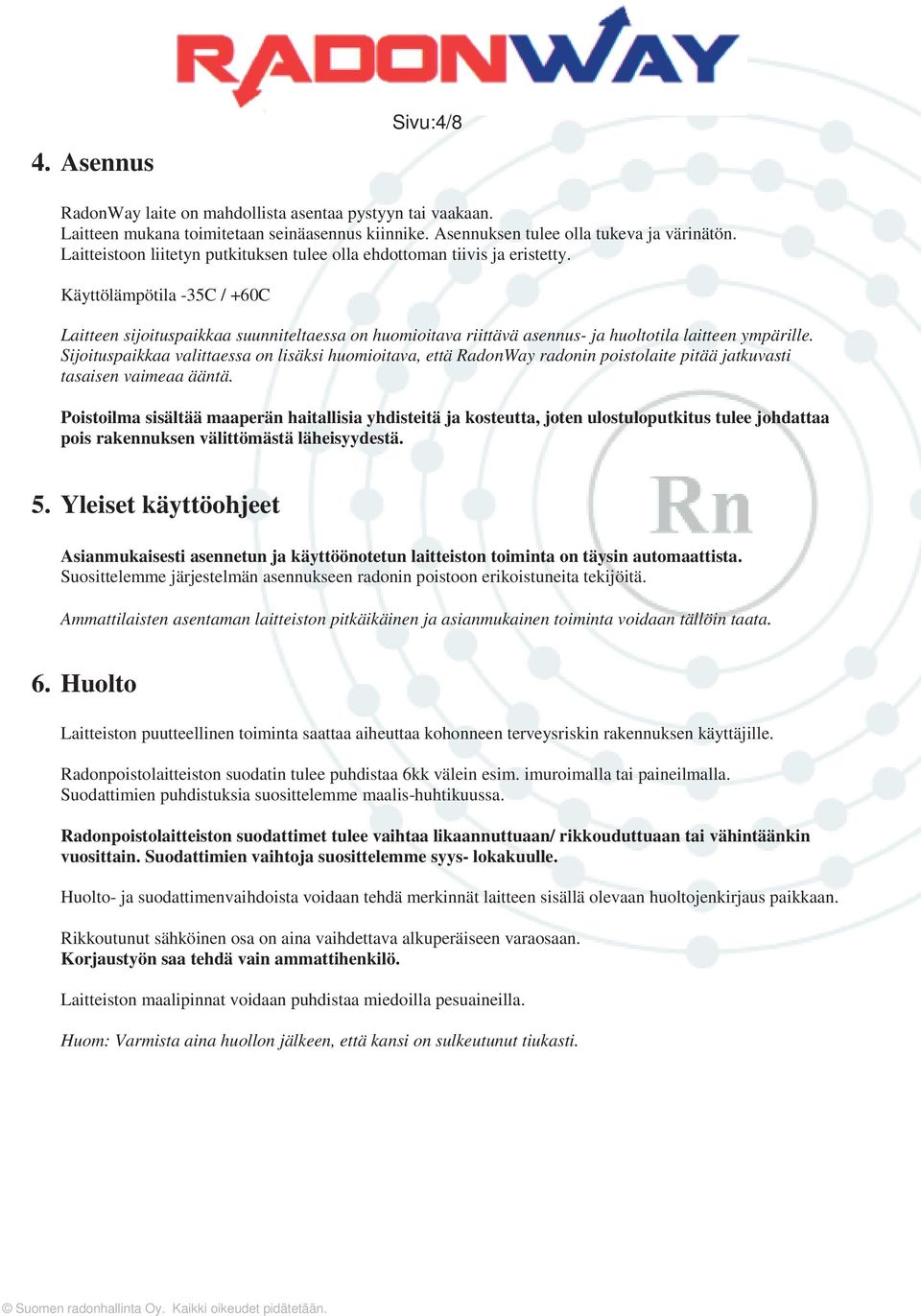

4 4. Asennus Sivu:4/8 RadonWay laite on mahdollista asentaa pystyyn tai vaakaan. Laitteen mukana toimitetaan seinäasennus kiinnike. Asennuksen tulee olla tukeva ja värinätön. Laitteistoon liitetyn putkituksen tulee olla ehdottoman tiivis ja eristetty. Käyttölämpötila -35C / +60C Laitteen sijoituspaikkaa suunniteltaessa on huomioitava riittävä asennus- ja huoltotila laitteen ympärille. Sijoituspaikkaa valittaessa on lisäksi huomioitava, että RadonWay radonin poistolaite pitää jatkuvasti tasaisen vaimeaa ääntä. Poistoilma sisältää maaperän haitallisia yhdisteitä ja kosteutta, joten ulostuloputkitus tulee johdattaa pois rakennuksen välittömästä läheisyydestä. 5. Yleiset käyttöohjeet Asianmukaisesti asennetun ja käyttöönotetun laitteiston toiminta on täysin automaattista. Suosittelemme järjestelmän asennukseen radonin poistoon erikoistuneita tekijöitä. Ammattilaisten asentaman laitteiston pitkäikäinen ja asianmukainen toiminta voidaan tällöin taata. 6. Huolto Laitteiston puutteellinen toiminta saattaa aiheuttaa kohonneen terveysriskin rakennuksen käyttäjille. Radonpoistolaitteiston suodatin tulee puhdistaa 6kk välein esim. imuroimalla tai paineilmalla. Suodattimien puhdistuksia suosittelemme maalis-huhtikuussa. Radonpoistolaitteiston suodattimet tulee vaihtaa likaannuttuaan/ rikkouduttuaan tai vähintäänkin vuosittain. Suodattimien vaihtoja suosittelemme syys- lokakuulle. Huolto- ja suodattimenvaihdoista voidaan tehdä merkinnät laitteen sisällä olevaan huoltojenkirjaus paikkaan. Rikkoutunut sähköinen osa on aina vaihdettava alkuperäiseen varaosaan. Korjaustyön saa tehdä vain ammattihenkilö. Laitteiston maalipinnat voidaan puhdistaa miedoilla pesuaineilla. Huom: Varmista aina huollon jälkeen, että kansi on sulkeutunut tiukasti.

5 7. Tyyppikilpi ja tekniset tiedot Sivu:5/8 RadonWay radonin poistolaitteen tyyppikilpi sijaitsee laitteen rungon sivussa. Tyyppikilvestä selviää tekniset tiedot joilla on mahdollisuus hankkia vara-osia laitteeseen. Tyyppikilpeä ei saa irrottaa vaan se tulee säilyttää laitteessa kiinteästi koko käyttöiän. Laitteiston käyttölämpötila -35C / +60C Koteloinnin suojausluokka IP Sähkökytkentä Laitteisto voidaan asentaa pistotulppaliitännällä normaalin 6A-16A maadoitettuun pistorasiaan. Laiteen sähkökytkentä voidaan tehdä kiinteästi, mikäli on vaarana, että pistotulppa on irrotettavissa ulkopuolisten henkilöiden taholta. Kiinteän sähkökytkennän saa suorittaa vain sähköalan ammattihenkilö, jolloin pääkytkin on asennettava määräysten mukaisesti. Liitäntäjännite on 230v.

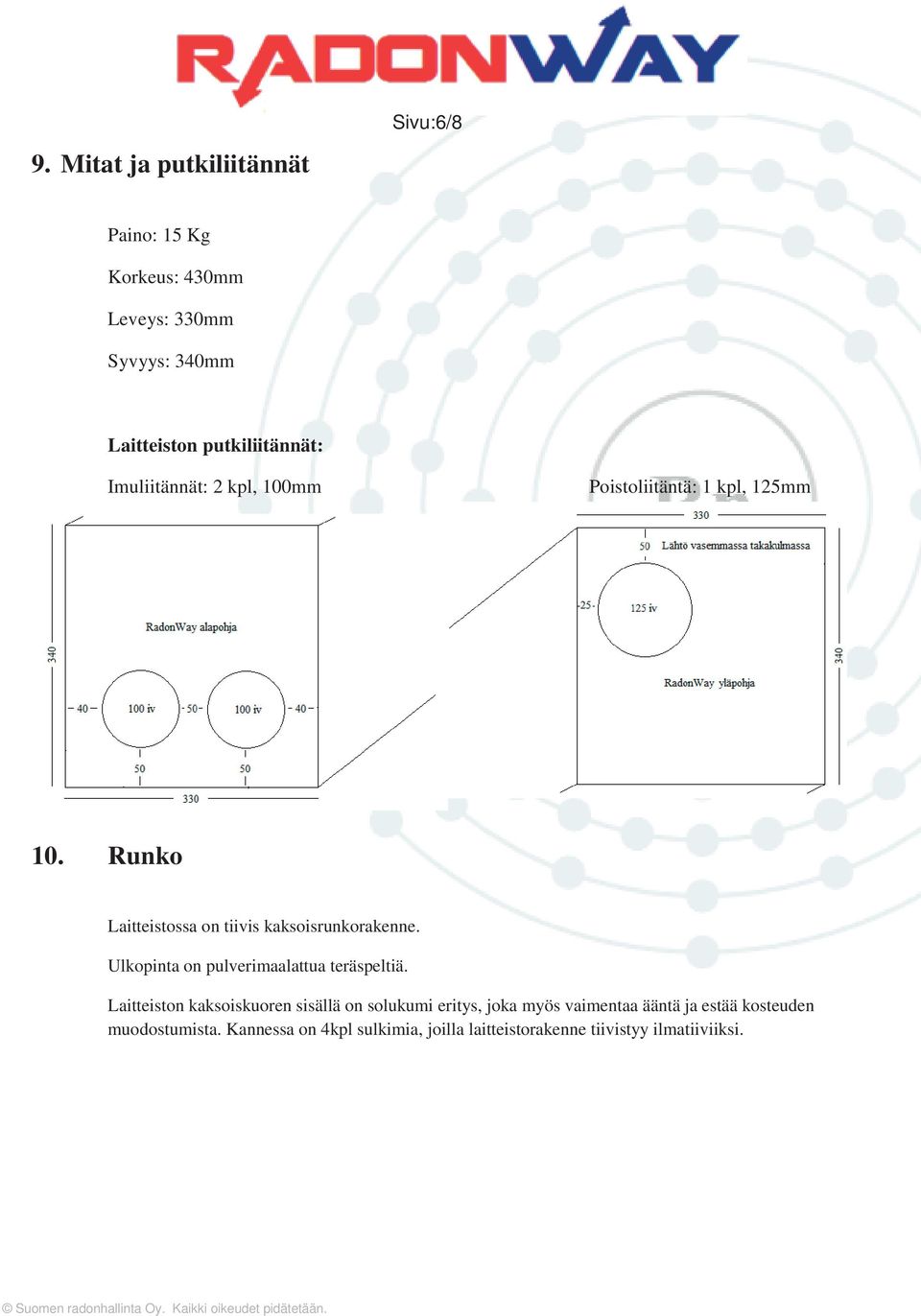

6 9. Mitat ja putkiliitännät Sivu:6/8 Paino: 15 Kg Korkeus: 430mm Leveys: 330mm Syvyys: 340mm Laitteiston putkiliitännät: Imuliitännät: 2 kpl, 100mm Poistoliitäntä: 1 kpl, 125mm 10. Runko Laitteistossa on tiivis kaksoisrunkorakenne. Ulkopinta on pulverimaalattua teräspeltiä. Laitteiston kaksoiskuoren sisällä on solukumi eritys, joka myös vaimentaa ääntä ja estää kosteuden muodostumista. Kannessa on 4kpl sulkimia, joilla laitteistorakenne tiivistyy ilmatiiviiksi.

7 Sivu:7/8 11. Ilmamäärät ja sähköverkon ottotehot

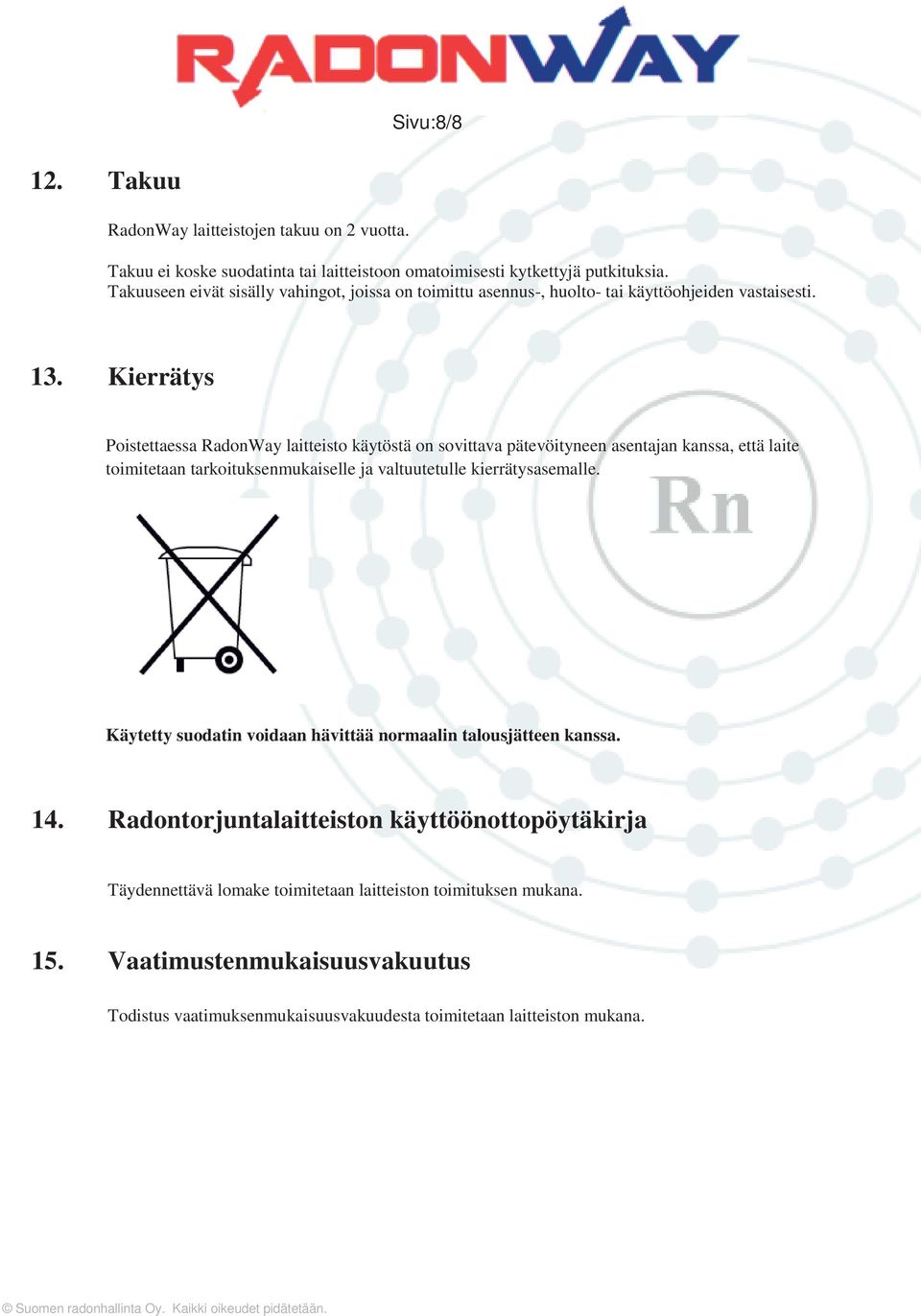

8 Sivu:8/8 12. Takuu RadonWay laitteistojen takuu on 2 vuotta. Takuu ei koske suodatinta tai laitteistoon omatoimisesti kytkettyjä putkituksia. Takuuseen eivät sisälly vahingot, joissa on toimittu asennus-, huolto- tai käyttöohjeiden vastaisesti. 13. Kierrätys Poistettaessa RadonWay laitteisto käytöstä on sovittava pätevöityneen asentajan kanssa, että laite toimitetaan tarkoituksenmukaiselle ja valtuutetulle kierrätysasemalle. Käytetty suodatin voidaan hävittää normaalin talousjätteen kanssa. 14. Radontorjuntalaitteiston käyttöönottopöytäkirja Täydennettävä lomake toimitetaan laitteiston toimituksen mukana. 15. Vaatimustenmukaisuusvakuutus Todistus vaatimuksenmukaisuusvakuudesta toimitetaan laitteiston mukana.
