O y C ro s s l a m Ku h m o Ltd. K i v i ka t u 4, Ku h m o F i n l a n d

Transkriptio

1

2 K u v a M a r t t i H u u s k o OY CROSSLAM KUHMO LTD Suomen ensimmäinen CLT-tehdas Sijaitsee Kuhmossa Kantolan teollisuusalueella, joka on puutuotealan yrityskeskittymä Sahan läheisyys takaa laadukkaan sahatavaran saatavuuden Alueen verkoston ansiosta reagointiajat ja hankinnan logistiikkakustannukset ovat pieniä Ketju hakkuulta valmiiksi CLT levyksi on lyhimmillään vain viikkoja

3 OY CROSSLAM KUHMO LTD Toiminta aloitettu 2014 Toteutettuja kohteita: Tuupalan uusi puukoulu, Kuhmo Useita kerrostalokohteita Kymmeniä pientaloja, mukana muun muassa Laurin taloissa Tuoteosatoimituksia Kattava kumppaniverkosto suunnittelusta toteutukseen

4 CROSSLAM-LEVY cross-laminated timber Massiivipuulevyä, jossa puulevykerroksia on liimattu ristikkäin. Ristiinliimaus takaa lujuuden ja jäykkyyden Voidaan käyttää rakennuksissa sekä vaaka- että pystyrunkorakenteissa Kainuulaisen puutavaran ominaisuudet ovat erinomaiset CLT-valmistukseen. Hidas kasvu takaa sahatavaran lujuuden.

5 K u v a M a r t t i H u u s k o CROSSLAM-LEVY Jokainen levy valmistetaan asiakkaan vaatimusten mukaisesti Crosslam-levyn maksimimitat ovat 3,2 m x 12 m Levypaksuudet vaihtelevat 60 mm:stä 300 mm:iin

6 SERTIFIOITU TUOTE

7 VALMISTUSPROSESSI yksinkertaisuus mahdollistaa räätälöidyt tuotteet Sormijatketuista ja höylätyistä lamelleista ladotaan levyn kokoisia kerroksia, jotka kukin liimoitetaan ennen seuraavan kerroksen ladontaa Kun kaikki lamellikerrokset on liimoitettu, ne puristetaan kerralla valmiiksi CLT-levyksi Puristettu CLT-levy sahataan suunnitelmien mukaiseksi CNC-koneella Valmiit elementit lastataan ja toimitetaan asiakkaalle

8 CLT:n käyttökohteet CLT:tä voidaan käyttää rakennuksen kantavana runkona lukuisissa eri kohteissa: Puukerrostalot Pientalot Julkiset rakennukset Parhaiten levyrakenteiden hyödyt tulevat esiin korkeassa rakentamisessa

9 Suomi - Puurakentamisen mallimaa? Puurakentaminen on potentiaalinen tapa nostaa sahatavaran jalostusarvoa kotimaassa Suomen CLT tuotanto kymmenkertaistumassa vuoden 2016 tasosta vuosien aikana. Ruotsin CLT kapasiteetti nousee lähivuosina suurten investointien myötä reiluun m3 Mikä on markkinan kasvutahti?

10 Puurakentaminen Suomessa Puurakentaminen on kilpailukykyinen vaihtoehto kerrostalojen rakentamiseen. Se lisää kilpailua markkinoilla ja tuo uusia vaihtoehtoja asuntorakentamiseen ja tätä kautta voi hillitä kustannusten nousua. Puurakentaminen tukee kotimaan taloutta. Puun käytön edistyminen rakentamisessa lisää kotimaisten tuotantopanosten käyttöä ja vähentää tuontipanoksia. Puurakentamisella on merkitystä myös laajemmin metsäteollisuuden toimintaedellytysten kannalta. Puusta rakentaminen edellyttää puun hankintaa ja sahaamista, mistä syntyy sivutuotteita ja jakeita koko muun metsäteollisuuden raaka-ainetarpeiksi.

11 Puukerrostalorakentaminen Suomessa Suomessa noin asuinkerrostaloa Suomessa on tällä hetkellä valmistunut 59 asuinpuukerrostaloa, joissa on yhteensä 1437 asuntoa (tilanne 8/2017). -> Puukerrostaloja 0,1 % koko kerrostalokannasta Etenkin suuret kaupungit ovat luoneet mahdollisuuksia puurakenteisten rakennusten toteuttamiseen kaavoituksella. Ruotsissa 20 % uusista kerrostaloista on puurakenteisia, Suomessa markkinaosuus on tänä vuonna 3-4 %

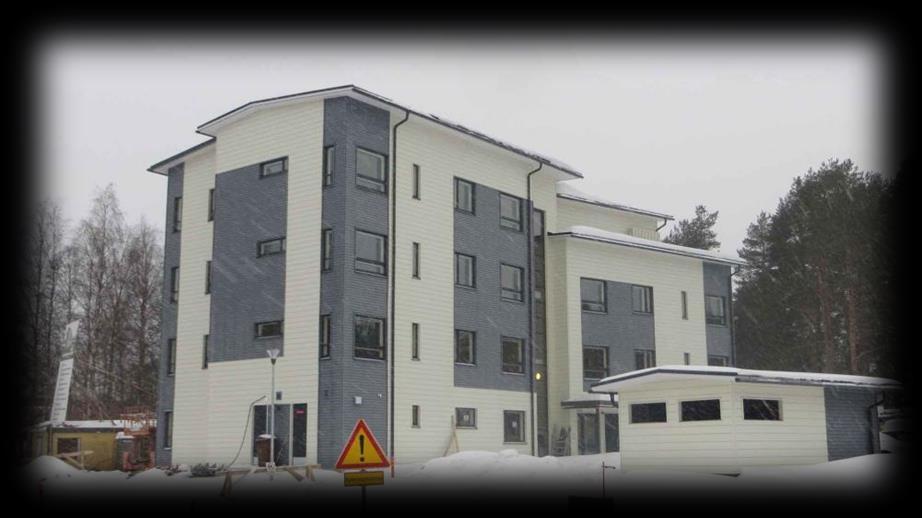

12 ELEMENTTISAMPO CrossLamin naapurissa toimiva elementtitehdas Valmistaa CLT-taso ja tilaelementtejä Perustettu keväällä 2015 Työllistää noin 45 henkeä Vuoreksen Koukkurannan kaksi CLT-tilaelementtitaloa Tampereella Ensimmäiset suomalaisesta CLT:stä valmistetut tilaelementtikerrostalot Vuokra-asuntoja, asuntojen keskipinta-ala 49,4 m²

13 KONSEPTIKERROSTALO Vakioitu kerrostalokonsepti: Kantavana rakenteena CLT tilaelementti Neljästä kuuteen kerrosta Ensisijaisesti maanvarainen Keskikäytävällinen tai pistetalo 6 vakioasuntotyyppiä Tavoitteena on ollut luoda järjestelmä, jonka pohjalta tilaaja pystyy viemään tilaelementtikerrostalohankkeen läpi tehokkaasti ja vähäriskisesti Valmis kerrostaloelementtitoimitus

14 RAKENTAMISEN LAATU Laatu varmistetaan laatujärjestelmällä Laatujärjestelmä on varmennettu Finotrol Oy:n myöntämällä Varmennustodistuksella Kaikki tärkeät työvaiheet valokuvataan Hallittu kuivaketju kaikki työvaiheet sisätiloissa Laatu määräytyy kokonaisuuden mukaan, yhteistyö asennusurakoitsijan kanssa avainasemassa Tilaelementtien mitatut ilmatiiveydet välillä 0,61 1,0

15 Tilaelementtitekniikka Mahdollisuuksia puurakenteisen kerrostalon toteutukseen on useita: Kantavat seinät (Suurelementit) Pilari-palkki-järjestelmä Tilaelementtitekniikka Tilaelementtitekniikassa rakennus kootaan tehtaalla kasatuista tilaelementeistä Tilaelementtitekniikka on rakentamistapa, jossa rakennus kootaan erillisistä tehtaalla valmiiksi kootuista tilayksiköistä. Elementit valmistetaan kokonaan säältä suojassa tehdasolosuhteissa. Elementtiin asennetaan tehtaalla ikkunat, LVIS-varustus ja kalusteet. Tilaelementin kantava rakenne voidaan toteuttaa usealla eri tavalla, esimerkiksi pilari-palkkitekniikalla, kehärakenteella tai laattamaisilla rakenteilla (CLT)

16 Tilaelementtirakentamisen tehokkuus Tilaelementti on varusteltu huoneisto tai sen osa Tilaelementit soveltuvat erinomaisesti pienasuntokohteisiin Tilaelementit soveltuvat myös lisäkerrosrakentamiseen Työmaatoteutuksen nopeus

17 Tilaelementtien kilpailukyky Rakenteiden teollinen esivalmistus on pitkälle vietyä Mittatarkkuus, muunneltavuus ja laatu vakioituvat teollisessa valmistuksessa Teollinen valmistus lyhentää rakentamisaikaa työmaalla ja työn tuottavuus paranee Talotekniikka-asennukset työmaalla nopeutuvat Asennusvirheet työmaalla vähenevät Työmaan kustannukset paremmin hallinnassa Kuivaketju Projektikierto nopeutuu

18 Vakioratkaisut 1) Hankkeen kustannustehokkuuden ja tiedon lisääminen 2) Hankkeen keston lyhentäminen kokonaisuutena suunnittelusta alkaen 3) Riskien vähentäminen kaikilta osapuolilta 4) Tilaajan halutessa valmiit kumppanit myös suunnitteluun ja urakointiin 5) Muuntojoustavuuden kustannusten ymmärtäminen Tietoa, tehokkuutta, nopeutta ja rahaa!

19 CLT:n käyttö tilaelementtirakentamisessa Kantavat seinät CLTmassiivipuulevystä Levy toimii sekä kantavana että jäykistävänä rakenteena seinissä ja välipohjissa. Aukotukset ja liitokset tehdään levyihin tehtaalla tietokoneohjatulla jyrsintätekniikalla mittatarkasti.

20 CLT:n käytön etuja Levyvahvuutta kasvattamalla kerrosmäärän kasvattaminen on mahdollista. Levyt kevyitä, jäykkiä ja kestäviä. Tuplarakenteet välipohjissa parantavat rakenteiden akustiikkaa CLT moduulin kasaaminen tehdastiloissa on yksinkertaista CLT-runko tarjoaa hyvän kiinnitysalustan tekniikalle Työstettävyyden ansiosta monipuoliset ratkaisut mahdollisia CLT toimii samalla sekä kantavana runkona että valmiina sisäpintana

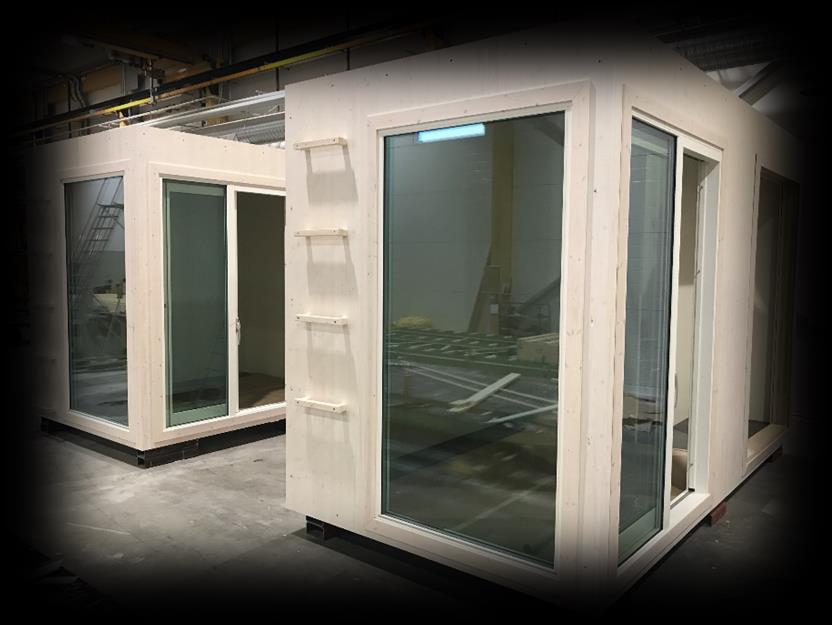

21 Tilaelementin valmiusaste

22 Haasteita Suunnittelun etupainotteisuus huomioitava kokonaisaikatauluissa ja hankekehityksessä Akustiset ominaispiirteet puurakenteiden heikko kohta: Välipohjarakenteet ja huoneistojen väliset seinät erityisesti tarkastelun kohteina Palotekniset ominaisuudet: Sprinklausvaatimukset nostavat hieman kuluja mutta toisaalta lisäävät asumisturvallisuutta Toiminnallisen palomitoituksen kautta mahdollisuus näkyviin puupintoihin, kevyempiin ratkaisuihin Elementtikuljetukset ja työmaanostot vaativat tilaa

23 Puukerrostalojen hyviä puolia Puutalot ovat hiljaisia Puu on aidosti kotimainen ja ilmastoystävällinen vaihtoehto Asukaskokemukset ovat myönteisiä

24 TIKKU-MIKROKERROSTALO H E L S I N K I D E S I G N W E E K Arkkitehti Marco Casagranden suunnittelema Parkkiruudun kokoinen kerrostalo Esittelee tulevaisuuden tiivistä kaupunkirakentamista Kaupunki-installaatio, joka on osa Helsinki Design Week -tapahtumaa

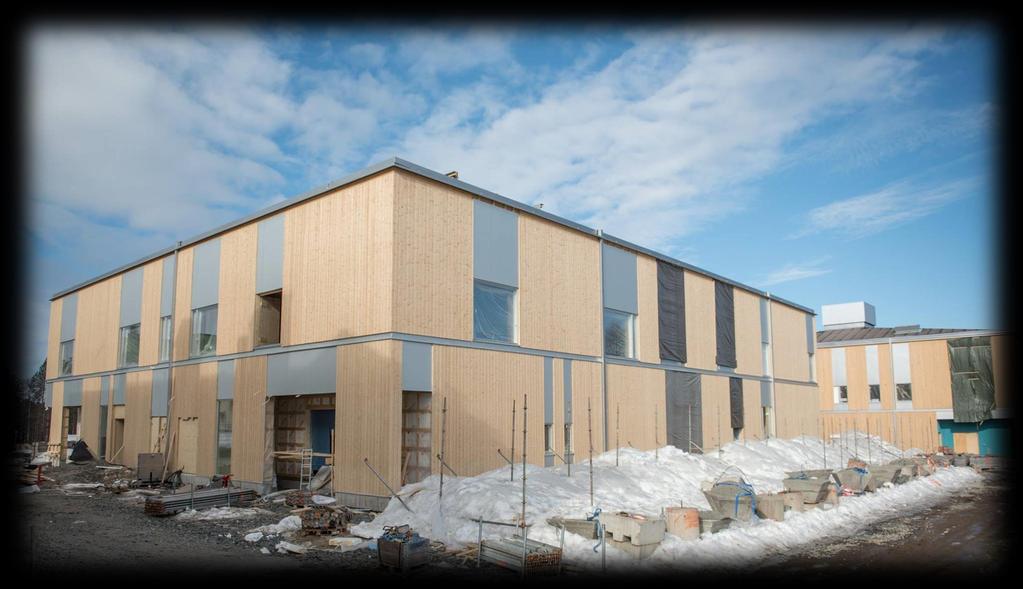

25 TUUPALAN UUSI PUUKOULU Suomen ensimmäinen massiivipuuelementtitekniikalla rakennettava koulu Suomen toinen CLT:stä rakennettu julkinen rakennus CLT:tä yli 4300 m²

26 Koulua rakennettiin sääsuojan alla K u v a M a r t t i H u u s k o

27 Puurakenteita K u v a M a r t t i H u u s k o

28 Suuri osa CLT-pinnoista jää näkyviin K u v a M a r t t i H u u s k o

29 K u v a M a r t t i H u u s k o

30 KIITOS!.
