3 Esityksen sisältö 3-1. Massiivipuurakenteiden kosteuskäyttäytyminen - Case Hukanhaudan päiväkoti - 2. Massiivipuurakenteiden siirtymät - Case Joensuu Pihapetäjä - Case Joensuu Lighthouse

4 CLT-rakenteet 4 - Kuinka saada kerralla valmista, hyvälaatuista visuaalista pintaa kustannustehokkaasti? - Puutuotteiden teollinen valmistus ollut jo kauan tarkkaan ohjattua - CLT rakenteiden vaatimista työmaaolosuhteista vähän tutkimustietoa Suomesta - Työmailta vähän kokemuksia ja vielä vähemmän dokumentoitua tietoa - RIL Puurakenteiden jäykistyksen ja halkeilunhallinta liimapuulle Kuva: Puuinfo - Kuinka CLT eroaa liimapuusta?

5 Anisotrooppisuus ja CLT 5 1m leveä puukappale 20% 10 %? -2mm

6 Anisotrooppisuus ja CLT 6 1m leveä puukappale 20% 10 %? -2mm -5mm

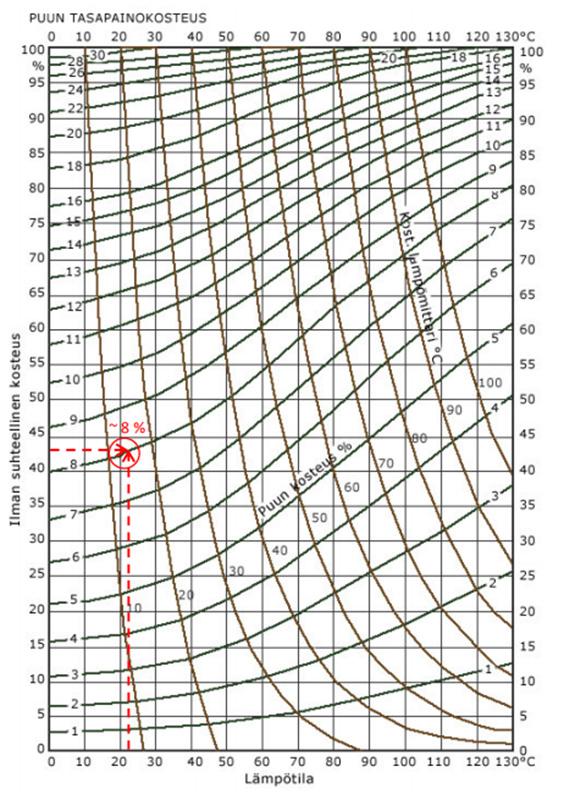

7 CLT työmaaolosuhteissa 7 - CLT-elementtien kosteus työmaalle saapuessa > 12 % - Puu on dynaamisessa kosteustasapainossa suhteessa ympäröivään ilmankosteuteen - Talvella sisäilman RH jopa alle 30% - Lamellien osalta puu kuivuu ensin pinnasta kappaleen keskikohdan säilyttäen alkuperäiset mittansa Puun vetolujuus syysuunnan poikki on heikko syntyy halkeamia - Lisäksi halkeilua aiheuttaa valmistuksen ja puristuksen aikana syntyneet jäännösjännitykset Kuva: Puuinfo

8 CLT ja halkeilu 8 Halkeilu on ilmiönä väistämätöntä ja ainoastaan sen määrään voidaan vaikuttaa

9 Erot eri valmistusmenetelmien välillä 9

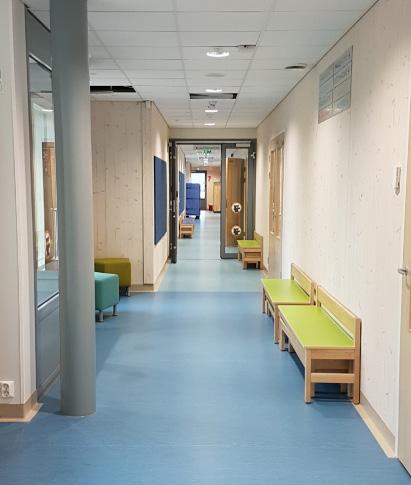

10 Case Hukanhaudan päiväkoti 10 - Kantava CLT-runko - Paloluokka P3 - Paljon näkyvää puupintaa - Käyttäjinä lapset - Vaatimukset turvalliselle ja kauniille puupinnalle

11 Mitä tehtiin? 11 - Asennettiin 15 kpl kosteus-/ lämpötila-antureita - Lisäksi puun pintakosteuksia mitattiin manuaalisesti - Tarkasteluväli 3 kk - Yhteistyössä Rakennustoimisto K. Tervo Oy sekä Joensuun Tilakeskus

12 Tulokset RIL:n mukaiset kuivamisajat CLT pintalamellille (30mm) Aika (vrk) RH (%) Puutavaran kosteus

13 Tulokset Hukanhaudan päiväkodin osastojen sisäilman kosteudet Ril:n mukainen RH-ohjaus Sisäilma osasto 1, kosteus Sisäilma osasto 2, kosteus Sisäilma osasto 3, kosteus

14 Tulokset Puun kuivuminen Hukanhautan päiväkodin eri osastoissa tutkimusaikavälillä Puun pintakosteus, osasto 1 Puun pintakosteus, osasto 2 Puun pintakosteus, osasto 3

15 Tulokset 15

16 Mitä opittiin? 16 - CLT-elementtien kuivuminen ja työmaaolosuhteet on huomioitava varsinkin talvirakentamisessa - Rakennukseen tuleva korvausilma voi olla todella kuivaa ja muut työvaiheet vaativat rakennuksen lämmittämistä - Olosuhteita voidaan ohjata säätämällä ilmankosteutta lämmityksen avulla - Ilman kostuttaminen vaikeaa - Halkeilun määrään / visuaalisuuteen voidaan vaikuttaa aktiivisella seurannalla ja sen mukaisilla toimenpiteillä

17 2. Massiivipuurakenteiden siirtymät 17

18 Miksi tutkia puukerrostalojen painumia? 18 - Puukerrostalon painumat huomioitava rakennetekniikassa - Tosiasiallisista painumista ei riittävästi tutkimustietoa - Erot painumissa eri rakennejärjestelmien välillä - Tilaelementti tärinäneristimet (Case Pihapetäjä) - Suurelementti ei tärinäneristimiä (Case Joensuu Lighthouse)

19 Case Joensuun Pihapetäjä 19

20 Laskennallinen kokonaispainuma 20 Kuvaaja: Varonen, Riku (2017)

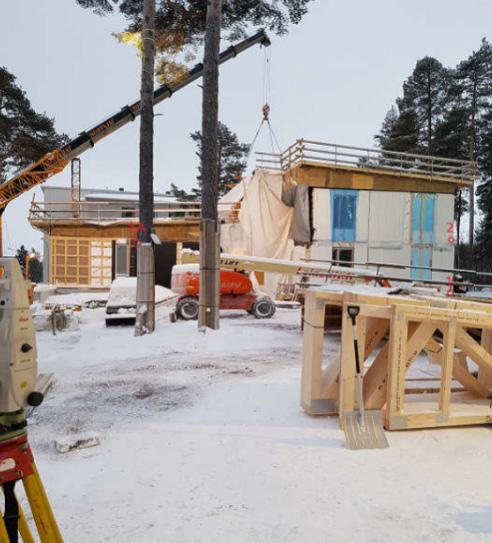

21 Painuman mittaus 21

22 Case Pihapetäjä tulokset Painuma oli noin millimetri / kerros 2. Laskennallinen ja mitattu painuma vastasivat hyvin toisiaan 3. Pääsääntöisesti painuma ääneneristeestä - Huomattiin, että takymetri-mittausmenetelmä on liian epätarkka painumien mittaamiseen Seuraavassa kohteessa mittaukset tarkemmalla menetelmällä

23 Case Joensuu Lighthouse 23

24 Case Joensuu Lighthouse 24 - Rakennus on kokonaan puurakenteinen ja kerrosten välissä ei ole tärinäneristimiä - Seinät LVL ja välipohjat CLT - Rakennuksen jäykistämisessä on hyödynnetty esijännitettyjä vetotankoja

25 Painumien mittaaminen 25 - Rakennuksessa viisi mittalinjaa ja painumia tutkitaan kolmen kerroksen välein - Mittalaitteistolla kyky mitata jopa millin sadasosien tarkkuudella

26 Mittalinjat 26

27 27 Poikkileikkaus ja mittalinjat

28 Tulokset 28 1 Joensuu Lighthouse painumamittaus Kerrokset 1-3 Kerrokset 3-6 Kerrokset 6-9 Kokonaispainuma

29 Tulokset 29 - Mittalinjan painuma tapahtuu vetotankojen kiristyksen yhteydessä - Alle 1 mm / kerros - Tämän jälkeen hieman palautumista - Ylemmän kerroksen kiristystä tehtäessä alemman kasvaminen? - Mittaukset ovat vielä kesken ja lopulliset tulokset julkaistaan vuoden 2019 lopulla - Lisäksi kohteessa tullaan mittaamaan sivuttaissuuntaista siirtymää eli huojuntaa
