1 PUURAKENTAMISEN NÄKYMÄT SUOMESSA JA KAINUUSSA

2 Agenda 1) Arvoketjusta ja sen tarpeesta 2) Puurakentaminen 3) Elementti Sampo Oy 4) Crosslam Kuhmo Oy 5) Kantolan teollisuusalue 6) Kerrostalorakentaminen 7) Konseptitalo 8) Referenssejä

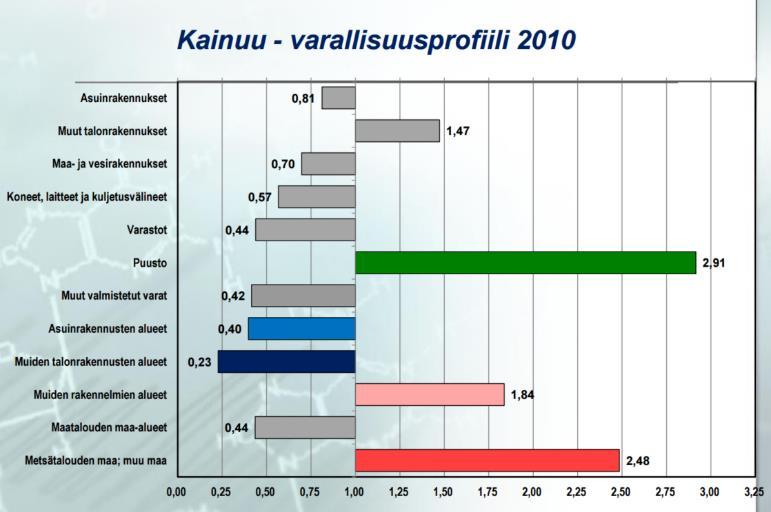

3 Case Kainuu Käytännössä varallisuus on puussa! Nuorille pitää saada töitä, muuten elinvoima ja kasvupotentiaali katoaa!

4 Tukkipuulle pitää löytää käyttöä! Pelkästään Ääneskosken hanke lisää arviolta 4 milj. m3 kuitupuun käyttöä vuosittain! Tukkipuun kestävää käyttöä lisättävä! Puurakentaminen kaikissa muodoissaa varteenotettava vaihtoehto tukin käyttöön!

5 Suomi Puurakentamisen mallimaa?

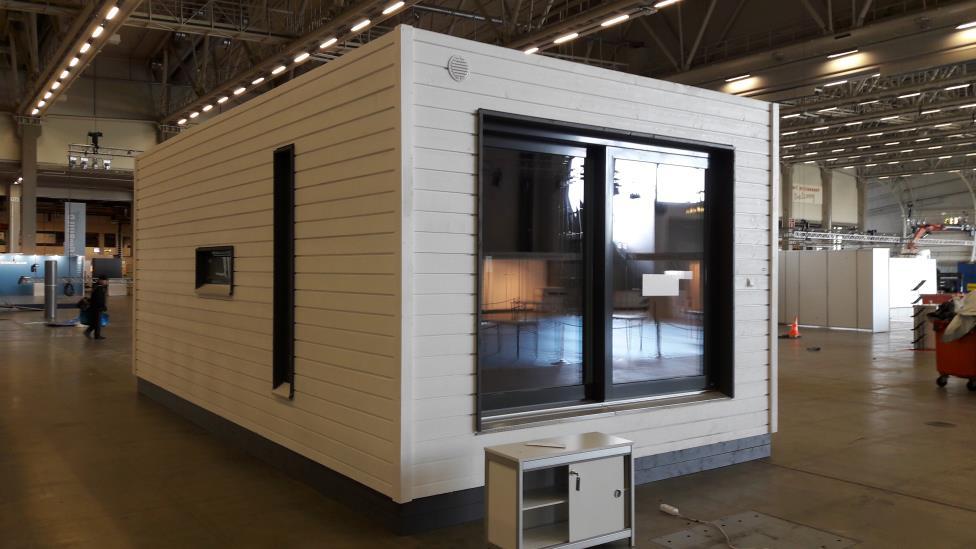

9 Elementti Sampo Oy Elementti Sampo on Kuhmossa massiivipuisia tila- ja tasoelementtejä valmistava yritys Perustettu keväällä 2015 Työllistää 45 henkeä

10 Crosslam Kuhmo Oy Suomen ensimmäinen CLT tehdas Raaka-aineena mänty ja kuusi Yhteystieto: Juha Virta Toimitusjohtaja

11 Kantolan teollisuusalue Alueella useita puualan yrityksiä saha, höyläämö ja maalaamo, ikkunatehdas, CLT-tehdas, suunnittelutoimisto, puuntyöstökeskus, hirsitalotehdas Alueen liikevaihto n. 100 miljoonaa euroa Minimaaliset hankinnan logistiikkakustannukset! Minimaalinen reagointiaika alueen sisällä!

12 CLT kerrostalorakentamisesta yleisesti

13 Kustannuksista Rungon kustannus on kokoluokkaa 10% Pitää hallita myös se loput 90% jotta pystyy tekemään talon CLT:stä LVIS järjestelmät ja toteutukset avainasemassa Urakkamallit ja projektin pilkkominen ratkaisevassa roolissa Tontinkäytön tehokkuus ja hyvä suunnittelu ratkaisevat myös puurakentamisessa Kaavatulkinnoilla on väliä esimerkiksi miten käytävät ja HVS-rakenteet tulkitaan kerrosalalaskennassa? Työmaan logistiikka

14 CLT - Cross Laminated Timber Massiivipuusta tehtyjä rakennuslevyjä, jotka koostuvat ristikkäinliimatuista lamelli- eli puulevykerroksista Ristiinlaminointi takaa CLT-levyjen kantavuuslujuuden ja jäykkyyden. Crosslam Kuhmo valmistaa 3-7-kerroksisia ristiinliimattuja puulevyjä, jotka on työstetty asiakkaiden vaatimusten mukaisesti Levymme maksimimitat ovat 3,2 x 12 metriä, minimimitat 2,5 x 4 metriä Käyttämämme pohjois-suomalainen kuusi ja mänty soveltuu erityisen hyvin näkyviksi jääviin pintoihin LVL Laminated Vaneer Lumber Kertopuu Paksusta puuviilusta ristiinliimaamalla valmistettu 20-60mm rakennuslevy Ristiinlaminointi takaa levyn mittojen säilymisen pituuden ja leveyden suhteen Levyistä mahdollista koota liimaamalla myös kantavuusvaatimukset täyttäviä rakennuslevyjä Liimamäärä moninkertainen CLT:hen verrattuna, valmistusprosessi edullisempi kuin CLT:llä Sopii huonosti näkyviin pintoihin Sahatavara ja muut massiivipuu tuotteet Edullisia rakennustuotteita verrattuna insinööripuutuotteisiin Rakennusten korkeus jää ilman muuta tukevaa rakennetta yleensä kolmeen kerrokseen.

Aikataulu ja suunnittelu tilaelementtikerrostalossa Tuotannon alettua ei muutoksia lähtökohtaisesti sallita Ennen CLT:n puristamisen aloittamista täytyy

15 Aikataulu ja suunnittelu tilaelementtikerrostalossa Tuotannon alettua ei muutoksia lähtökohtaisesti sallita Ennen CLT:n puristamisen aloittamista täytyy kuva-aineiston olla täydellistä Sisältäen reikäkierrokset ja kaiken tekniikkasuunnittelun Suunnittelu etupainotteista Huomioitava kokonaisaikataulussa ja hankekehityksessä

16 Ääni- ja palotekniset erityispiirteet Vaaditaan sammutusjärjestelmä Suositellaan toiminnallista palomitoitusta Mahdollisuus näkyviin puupintoihin Kevyemmät ratkaisut Tietoa neuvotteluihin ja viranomaisyhteistyöhön Todellista tietoa rakenteen käyttäytymisestä! Akustiikka rakenteen heikko kohta Väliseinärakenteiden ilmaäänet Välipohjarakenteet ja askeläänet

Hallittu kuivaketju kaikki työvaiheet sisätiloissa Laatu määräytyy kokonaisuuden mukaan,

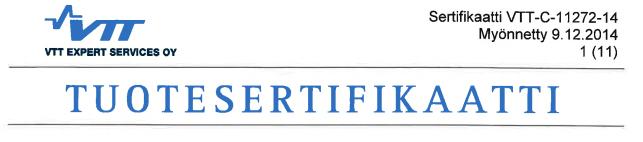

17 Rakentamisen laatu Laatu varmistetaan laatujärjestelmällä Laatujärjestelmä on varmennettu Finotrol Oy:n myöntämällä Varmennustodistuksella Kaikki tärkeät työvaiheet valokuvataan Hallittu kuivaketju kaikki työvaiheet sisätiloissa Laatu määräytyy kokonaisuuden mukaan, yhteistyö asennusurakoitsijan kanssa avainasemassa Tilaelementtien mitatut ilmatiiveydet välillä 0,61 1,0

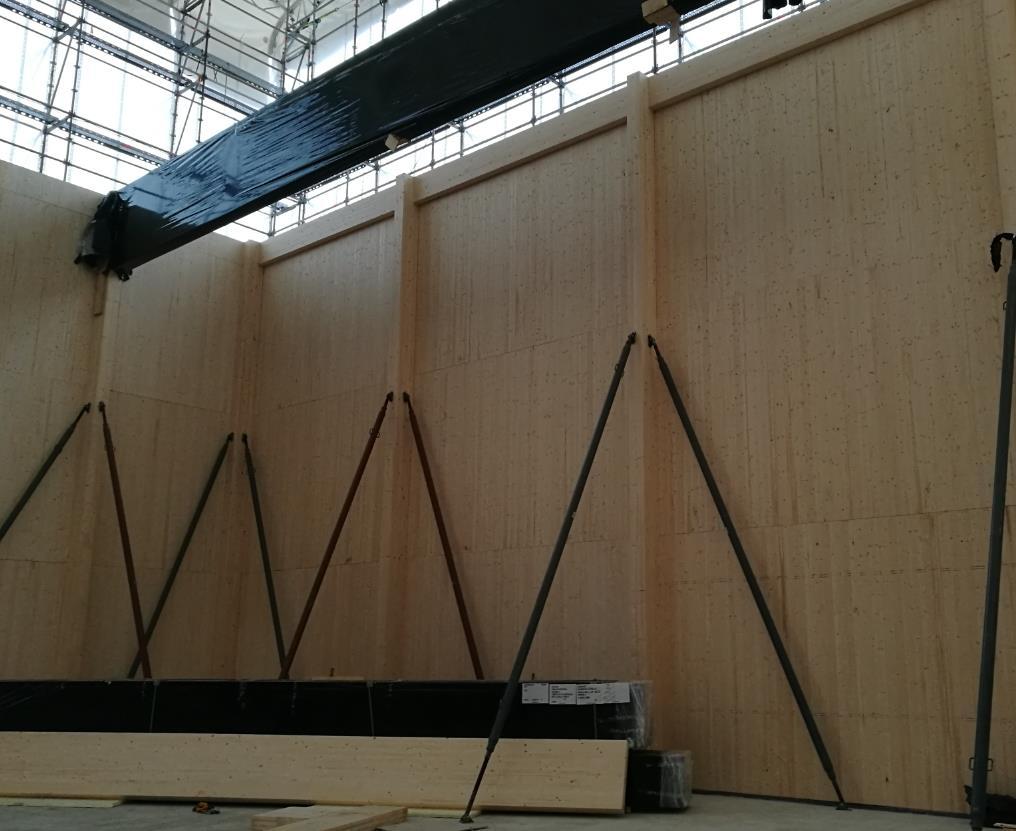

20 Puun ja CLT:n edut julkisissa rakennuksissa Ympäristöystävällisyys: Puu on rakennusmateriaalina ekologinen. Se toimii hiilinieluna, on uusiutuva luonnonvara, eikä aiheuta ongelmajätekuormitusta purettaessakaan. Ominaisuuksiltaan kevyt, jäykkä ja kestävä. Kuivaketjun säilyttäminen rakentamisessa takaa hyvän ja terveen rakennuksen. Rakentaminen on nopeaa. Puu on rakennusmateriaalina esteettinen ja sillä on useita terveyttä edistäviä vaikutuksia. CLT soveltuu ominaisuuksiensa puolesta erinomaisesti julkisten kohteiden rakennusmateriaaliksi

21 Konseptikerrostalo

maanvarainen Keskikäytävällinen tai pistetalo 6 vakioasuntotyyppiä molempiin

22 Suomi Kerrostalo on: Mikä on konseptitalo? Kantavana rakenteena CLT tilaelementti Neljästä kuuteen kerrosta Ensisijaisesti maanvarainen Keskikäytävällinen tai pistetalo 6 vakioasuntotyyppiä molempiin massamalleihin Valmis kerrostaloelementtitoimitus Räätälöitävissä tilaajien tarpeeseen Tieto, osaaminen ja yhteistyökkumppanit tilaajalle

23 Esimerkkejä asunnoista

24 Mitä hyötyjä saavutetaan vakioinnilla? 1) Hankkeen kustannustehokkuuden ja tiedon lisääminen 2) Hankkeen keston lyhentäminen kokonaisuutena suunnittelusta alkaen 3) Riskien vähentäminen kaikilta osapuolilta 4) Tilaajan halutessa valmiit kumppanit myös suunnitteluun ja urakointiin 5) Muuntojoustavuuden kustannusten ymmärtäminen Tietoa, tehokkuutta, nopeutta ja rahaa!

25 Koukkurannankatu 10 Kaksi asuinkerrostaloa Rakennusoikeus 3200 m2 53 asuntoa Keskipinta-ala 49,4m2 Vuokra-asuntoja Ensimmäinen suomalaisesta CLT:stä toteutettu tilaelementtikerrostalo

26 Case VTS - Tampere

27 KONSEPTIN VOIMA CASE TAMPERE Tilaaja pyrki löytämään toteuttajan ranskalaisella urakalla Konseptitalo osoittautui kustannuslaskennassa merkittävästi edullisemmaksi kuin kilpailijan tekemä tarjous viitesuunnitelmien mukaisesta rakennuksesta Selkeät urakkarajat myös muille kumppaneille Riskilisien vähentyminen ja kokonaisprojektihinnan hallinta Riskien vähentyminen myös Elementti Sampolle

30 CROSSLAM Referenssejä

Rajamiehentie P1- paloluokan 4 kerroksinen laitos kehitysvammaisten asunnoiksi 15 asuntoa, asuntojen koko 25 30 m2

31 Rajamiehentie P1- paloluokan 4 kerroksinen laitos kehitysvammaisten asunnoiksi 15 asuntoa, asuntojen koko m2 Rakennuttajana Kainuun Sote Pääurakoitsijana Rakennusliike Halonen Elementti Sampo toimitti kohteen tasoelementit Yli 2500 m2 elementtiä

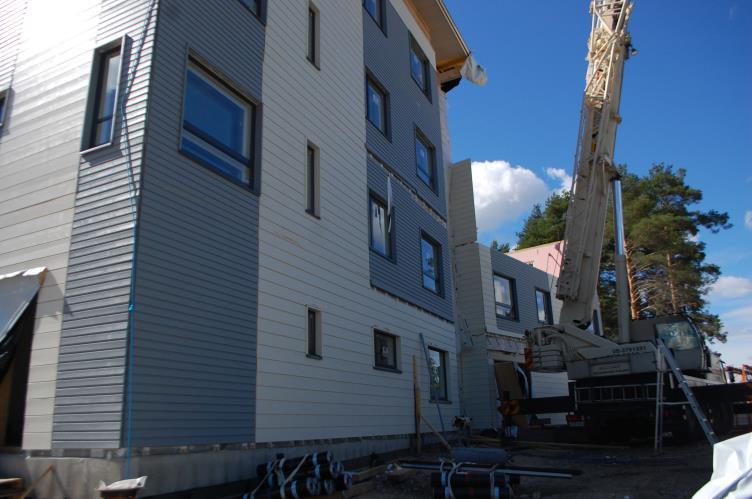

33 Kaksi asuinkerrostaloa Rakennusoikeus 3200 m2 53 asuntoa Keskipinta-ala 49,4m2 Vuokra-asuntoja Ensimmäinen suomalaisesta CLT:stä toteutettu tilaelementtikerrostalo Koukkurannankatu 10

34 Pudasjärven koulu

35 Useita pientaloja

36 Koulu huhtikuussa. Case Tuupala, Kuhmon uusi Tuupalan Puukoulu Ensimmäinen CLT-runkoien puukoulu Suomessa Puolet CrossLam levyjen pinnoista jää mäkyviin
