2 Agenda 1. Oy CrossLam Kuhmo Ltd 2. Elementti Sampo Oy 3. CLT elementtien käyttö rakentamisessa CLT:n edut Erilaisia tapoja hyödyntää CLT:tä Tehtaan näkökulma hankkeisiin

3 Kantolan teollisuusalue Puualan yrityskeskittymä Saha, höyläämö ja maalaamo, ikkunatehdas, elementtitehdas, suunnittelutoimisto, puuntyöstökeskus, hirsitalotehdas Käytännössä energiaomavarainen Alueen liikevaihto n. 100 miljoonaa euroa Minimaaliset hankinnan logistiikkakustannukset ja minimaalinen reagointiaika alueen sisällä Erinomainen kyky tuottaa kustannustehokkaita ratkaisuja.

4 Oy Crosslam Kuhmo Ltd Suomen ensimmäinen CLT tehdas Toiminta aloitettu 2014 Perustaa toimintansa paikalliseen laadukkaaseen kuuseen ja mäntyyn Päätuotteena syrjäliimaamaton CLT-levy, joka työstetään asiakkaan ja kohteen vaatimusten mukaisesti Valmistamme CLT:tä rakennusteollisuuden tarpeisiin omakotitaloista kerrostalomoduuleihin.

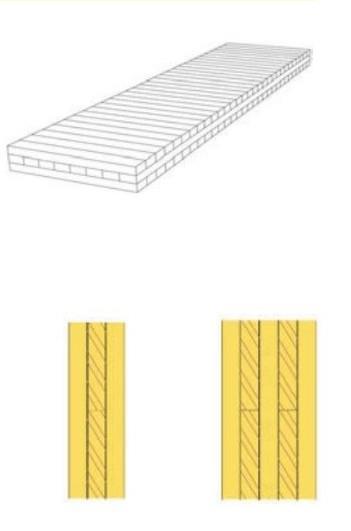

5 MITÄ ON CLT? Cross Laminated Timber Massiivipuusta tehtyjä rakennuslevyjä, jotka koostuvat ristikkäinliimatuista lamelli- eli puulevykerroksista Ristiinlaminointi takaa CLT-levyjen lujuuden ja jäykkyyden. Crosslam Kuhmo valmistaa 3-7-kerroksisia ristiinliimattuja puulevyjä Levymme maksimimitat ovat 3,2 x 12 metriä, minimimitat 2,5 x 4 metriä Valmistamme CLT-levyt alusta loppuun asti Kuhmossa Käyttämämme pohjois-suomalainen kuusi ja mänty soveltuu erityisen hyvin näkyviksi jäävien elementtien valmistukseen.

6 CrossLam CLT Leveys 2,5m 3,2m Paksuus 60mm 300mm Pituus 4m 12 m Materiaalina kuusi tai mänty, C24 lujuusluokassa 3 7 kerrosta

7 CLT:n valmiusaste Aihiot työstetään CNC:llä Crosslamin tehtaassa Toleranssi mitasta riippuen 1-3 mm Asiakas ostaa tyypillisimmin tehtaalta puuvalmiit, työstetyt elementit, jotka varustellaan joko työmaalla, tai elementoidaan valmiiksi tehdasolosuhteissa. CLT:n valmiusaste nopeuttaa hankkeiden toteutusta ja luo hankkeisiin lisäarvoa monin eri tavoin.

8

9

10 Laadun varmistus Laatu varmennetaan VTT:n sertifikaatin mukaan Tärkeimpinä testeinä delaminointitestit ja sormijatkosten taivutuskokeet Lähtevien levyjen mitat tarkistetaan osana prosessia Näkyvät pinnat valokuvataan Raaka-aineen kosteutta seurataan jatkuvasti Hallin sisälämpötila ja ilmankosteus ovat jatkuvasti säädettyjä 100 ± 5 mm

11 Kohteita Oy CrossLam Kuhmo tuottaa CLT:tä rakennusteollisuuden tarpeisiin: CLT-runkoiset taso- ja moduuliratkaisut kerrostalorakentamiseen Julkiset kohteet CLT-runkoiset pientalot Painumattomat hirret Suomessa alkaa vähitellen löytymään toimijoita puisten levyrakenteiden laajamittaiseen hyödyntämiseen pientaloista suurkohteisiin.

12 Elementti Sampo Oy Elementti Sampo on Kuhmossa massiivipuisia tila- ja tasoelementtejä valmistava yritys Perustettu keväällä 2015 Työllistää 45 henkeä Toiminta perustuu CLT:n hyödyntämiseen rakenteissa

13 Referenssejä 1) Kajaanin Rajamiehentie 4krs. hoivakoti 2) Honkasuo rivitalot Rakennus-Sauma Komulainen Ky 3) Tampere Koukkuranta kaksi tilaelementtikerrostaloa 3000k-m2

14 Rajamiehentie P1- paloluokan 4 kerroksinen laitos kehitysvammaisten asunnoiksi 15 asuntoa, asuntojen koko m2 Rakennuttajana Kainuun Sote Pääurakoitsijana Rakennusliike Halonen Elementti Sampo toimitti kohteen CLT-runkoiset tasoelementit Yli 2500 m2 elementtiä

15

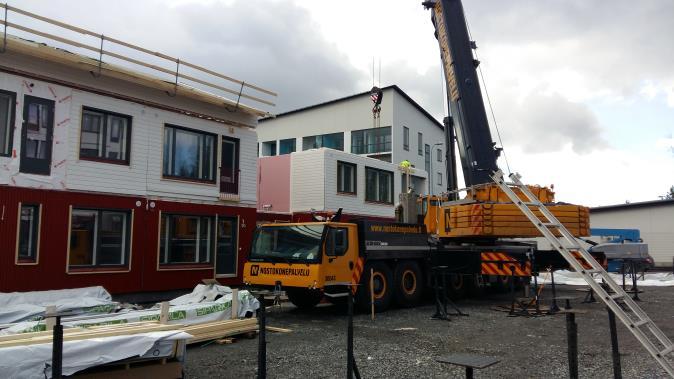

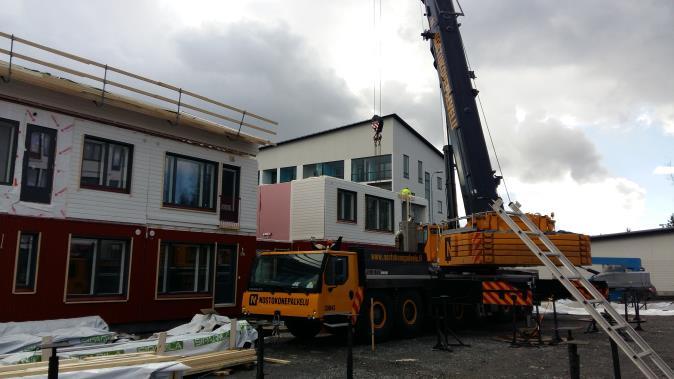

16 Kaksi asuinkerrostaloa Rakennusoikeus 3200 m2 53 asuntoa Keskipinta-ala 49,4m2 Vuokra-asuntoja Ensimmäinen suomalaisesta CLT:stä toteutettu tilaelementtikerrostalo Koukkurannankatu 10

17

18 CLT-elementtien käyttö rakentamisessa CLT:n etuja

19 CLT:n etuja Ympäristöystävällisyys: Puu on rakennusmateriaalina ekologinen. Se toimii hiilinieluna, on uusiutuva luonnonvara, eikä aiheuta ongelmajätekuormitusta purettaessakaan. CLT on ominaisuuksiltaan kevyt, jäykkä ja kestävä. Kuivaketjun säilyttäminen CLT-rakentamisessa takaa hyvän ja terveen rakennuksen. Rakentaminen on nopeaa. Puu on rakennusmateriaalina esteettinen ja sillä on useita terveyttä edistäviä vaikutuksia. Puurakentaminen on yhteiskunnallisesti hyväksyttävää. Puurakentamisella on tänä päivänä hyvä imago ja markkinapotentiaali.

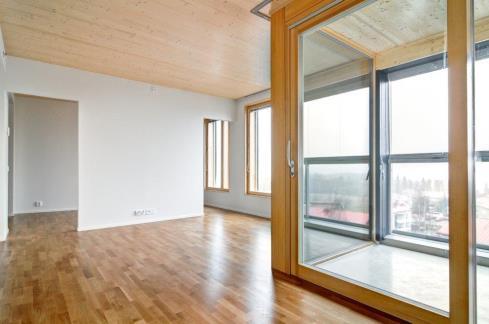

20 CLT:n etuja CLT on rakenteellisesti vankkaa ja kestävää, minkä ansiosta päästään korkeisiin rakennuksiin. CLT mahdollistaa uudenlaisen arkkitehtuurin. CLT yksinkertaistaa rakenteita. Liitosten määrä vähenee. Puusta rakentaminen nopeutuu ja helpottuu massiivipuisten levyjen ansiosta. Rakentamisen laatu paranee tehdasolosuhteissa, etenkin tilaelementtirakentamisessa. Laadun todentaminen helpottuu. Rakentamisen aikaisten kosteusvaurioiden riski pienenee teollisessa tuotannossa.

21 CLT:n käyttö CLT:tä voidaan hyödyntää teollisessa rakentamisessa: Suurelementointi Tilaelementointi Muut rakennejärjestelmät Paikallaan rakentamisessa: Tyypillisimmin matalat kohteet, joissa ei ole toistettavia sarjoja, toteutetaan paikallaan rakentaen Toteutustapa on erilainen kohdekohtaisesti. Teollinen hyödyntäminen on kuitenkin yleistynyt paljon.

22 Tilaelementointi: Elementti Sammon konseptitaloratkaisu Elementti Sammon Suomi kerrostalo konsepti perustuu tilaelementointiin. Tilaelementti on varusteltu CLT-runkoinen, vääntöjäykkä ja kantava laatikko, joita pinoamalla kerrostalo valmistuu. Konseptitaloratkaisuilla pyritään korkean valmiusasteen toteutuksiin. Elemettien tehokkaat mitat, palotekninen suunnittelu, tuotteet ja järjestelmät vakioitu: Hankkeen kustannustehokkuuden ja tiedon lisääminen Hankkeen keston lyhentäminen kokonaisuutena suunnittelusta alkaen Riskien vähentäminen kaikilta osapuolilta Tilaajan halutessa valmiit kumppanit myös suunnitteluun ja urakointiin Muuntojoustavuuden kustannusten ymmärtäminen ->Tietoa, tehokkuutta, nopeutta ja rahaa! Tuotekehitys ja uusien ratkaisujen tuominen alalle edelleen avainasemassa kehityksen kannalta.

23 CLT:n hyödyntäminen tilaelementtitekniikassa Elementti Sammon moduulikerrostalorakenteet toteutetaan pääosin CLT:llä: Moduulin runko CLT:tä Moduulit vakioitu 6 erilaiseen vakioasuntotyyppiin Tuotanto tehokasta vakioinnin ansiosta Valmis kerrostaloelementtitoimitus Rakennus on valmistuessaan kuiva, energiatehokas, ekologinen ja paloturvallinen.

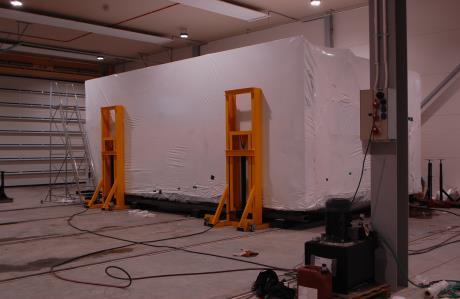

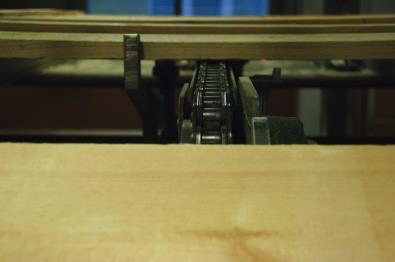

24

25 CLT soveltuu hyvin myös paikalla rakentamiseen. CLT paikalla rakentamisessa Esimerkkinä Tuupalan puukoulu Asennukset vaativat tarkkuutta: millintarkasti työstetyt levyt täytyy asentaa tarkasti. Tarkkuus on huomioitava erityisesti rajapinnoissa, kuten betonin päältä lähdettäessä Asennuksen kuivaketjusta täytyy huolehtia: sääsuojauksen suunnittelu, myös välivarastoinnissa Asennuksissa laatuun on panostettava. Levyjen huolellisella asennuksella taataan hankkeen ripeä eteneminen Todellinen ilmatiiveys riippuu käytännössä asennuksesta varapaloja ei ole

26 Tuupalan puukoulu Rakennuksen runkomateriaaliksi valittiin CLTlevy. Tuupalan uusi puukoulu on Suomen ensimmäinen massiivipuuelementtitekniikalla rakennettava koulu ja luontokeskus Haltian jälkeen toinen CLT-tekniikkaa hyödyntävä julkinen rakennus. Kyseessä on uuden CLTtekniikan kärkihanke. Myös väli- ja yläpohjat ovat puurakenteisia.

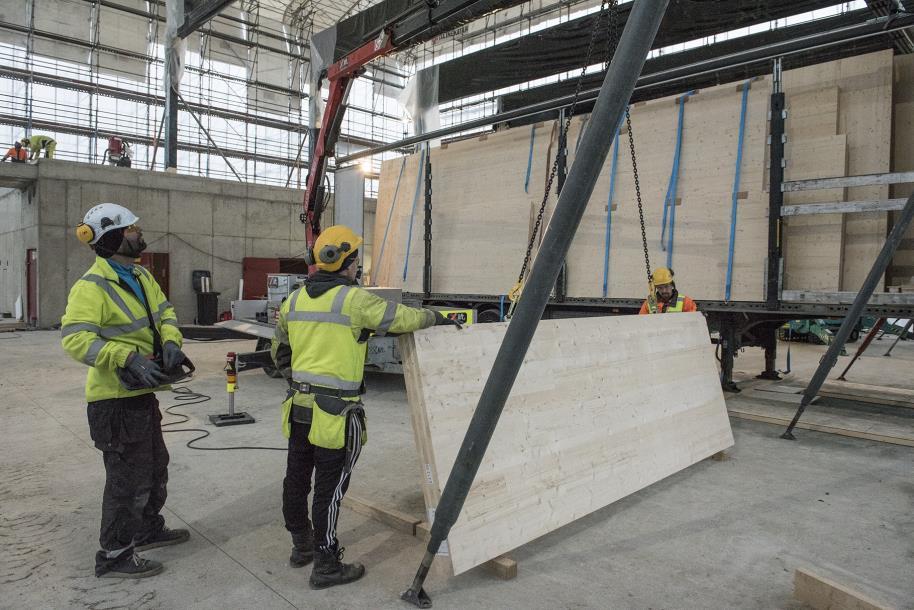

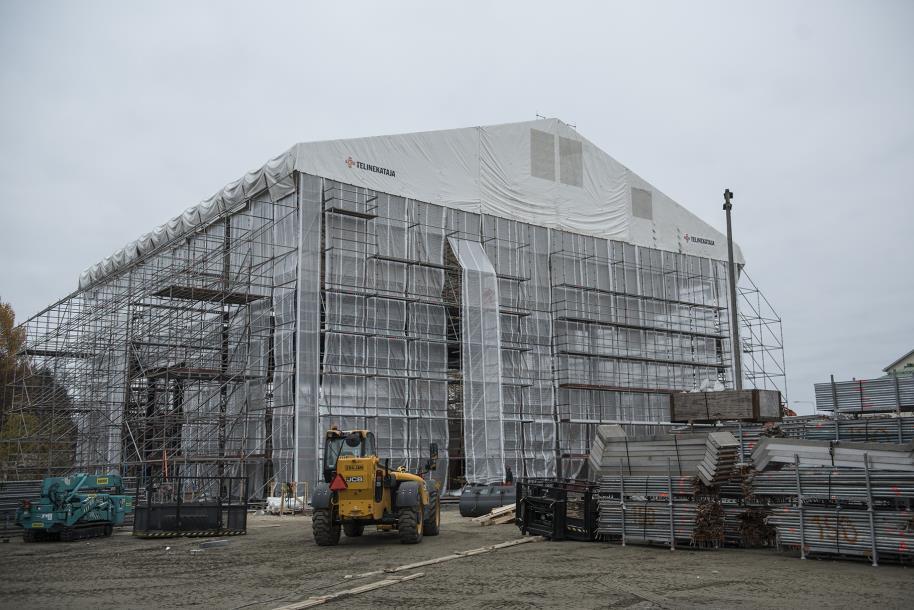

27 Puukoulu rakentuu sääsuojassa. Elementtitoimitukset aloitettiin viikolla 43.

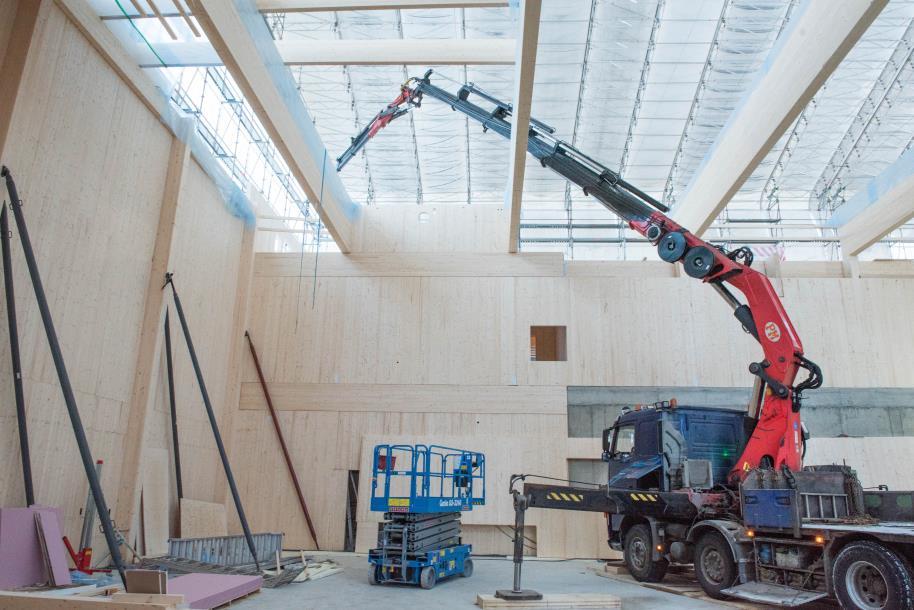

28 Liikuntasalin elementtiasennus. Läpiviennit työstetään valmiiksi tehtaalla.

29 Elementtiasennusta. Merkittävä osa CLT-pinnoista jää näkyviin.

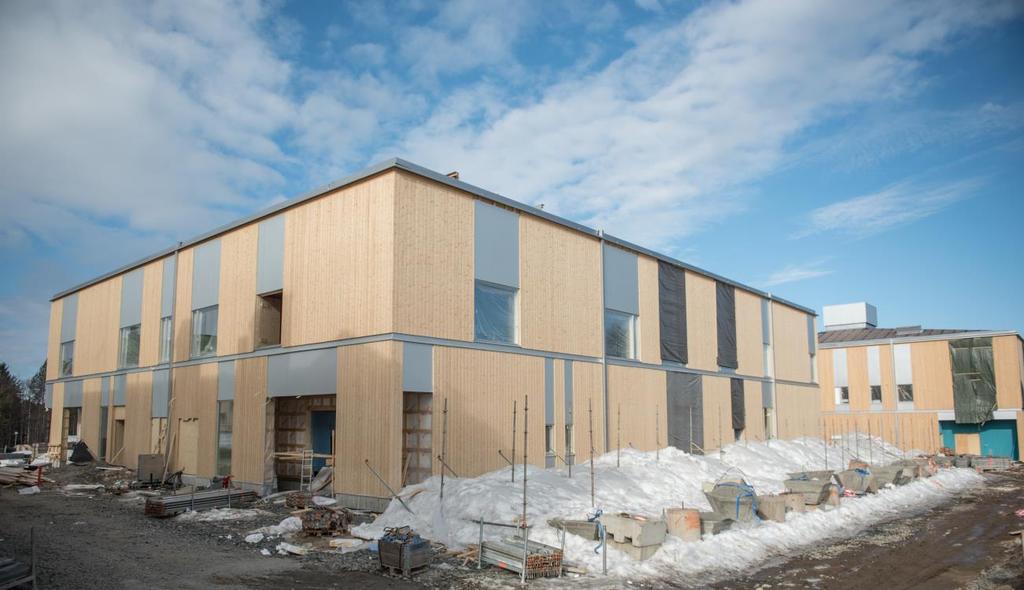

30 Sääsuojat purettiin huhtikuussa.

31 CLT rakentamisen kustannuksista Rungon kustannus on järjestelmästä riippumatta kokoluokkaa 10% Pitää hallita myös loput 90% jotta pystyy tekemään talon CLT:stä. Esimerkiksi Tuupalan puukoulun kokonaiskustannusarvio on 11,2 miljoonaa, CLT toimituksen arvo on noin (< 4 %) LVIS järjestelmät ja toteutukset avainasemassa Urakkamallit ja projektin pilkkominen ratkaisevassa roolissa Tontinkäytön tehokkuus ja hyvä suunnittelu ratkaisevat myös puurakentamisessa Työmaan logistiikan suunnittelu tärkeää

32 CLT rakentamisen haasteita Osaaminen on edelleen puutteellista: Ammattitaitoisia suunnittelijoita on tarjolla rajallisesti. Rakennuttajia ja rakennusliikkeitä, tarvitaan myös mukaan ketjuun. Tuotteistettuja ratkaisuja edelleen rajallisesti Palotekniset vaatimukset nostavat kuluja. Toisaalta sprinklaus nostaa rakennuksen turvallisuutta. Sprinklaus nostaa kustannuksia / asuinneliö. Akustiikka aiheuttaa haasteita suunnitteluun ja käytettäville materiaaleille. CLT rakenteita ylimitoitetaan ja varmuuksia lisätään -> kustannukset nousevat. Kosteusriskien poistaminen: kylpyhuoneiden suunnittelu, välipohjarakenteet ja rakentamisen aikainen kosteuskuorma hallintaan! Hankkeiden alussa tulisi osata huomioida puurakenteiden vaatimukset.

33 CLT hanke tehtaan näkökulmasta

34 Tehokkuus tuo kustannussäästöjä Tehokkaaseen tuotantoon päästään, kun tuotetaan ulkomitoiltaan mahdollisimman suuria levykokoja ja hyödynnetään levykokojen kerrannaisia. Kerrosmäärän (levypaksuuden) tarpeeton kasvattaminen nostaa kustannuksia. Hukan määrä tulisi minimoida suunnittelussa: esim suuret aukot palkkiylityksin. Yksinkertaisilla työstöillä päästään monesti parhaaseen lopputulokseen. Haasteellisia työstöjä kannattaa välttää suunnittelussa.

35 CLT:n ja näkyvän pinnan määrittely tuotteena Kohteesta riippuen CLT-pintoja voidaan jättää näkyviin. Mitä on näkyvä CLT pinta? Usein määritelty vain näkyvä CLT pinta ja puulaji Hionnan laatu Puulaji Pintakäsittely Lamellipaksuudet ja leveydet (paksut lamellit soveltuvat huonosti pintaan) Pinnan puulaatu ja oksaisuus Detaljien teko ja viimeistely Mallielementtikatselmus on tärkeä osa prosessia!

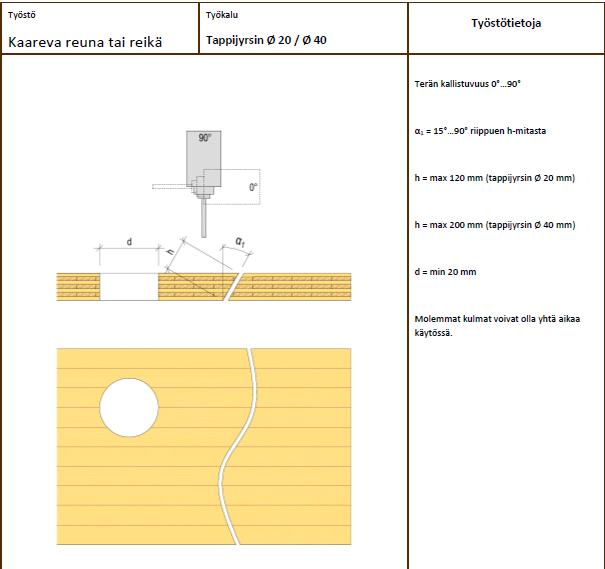

36 Detaljit CLT kohteessa Lähtökohtaisesti detaljit kannattaa toteuttaa tehtaalla Pontit, rasiareiät, uritukset, aukotukset jne. Työstöjen tilatarve huomioitava levyissä Vakiotyöstöistä poikkeavat työstöt myös mahdollisia: Kaksipuoliset työstöt Isot kaadot ja plaanaukset Tapilla tehtävät hienotyöstöt Kulmien terotukset

37

38 Aikataulu ja suunnittelu CLT hankkeessa CLT hankkeissa suunnittelun on oltava etupainotteista: tuotannon alettua kohteisiin ei voida enää tehdä muutoksia. Tekniikkasuunnitelmien tulee olla valmiita ja virheettömiä elementtituotannon alkaessa. Kohteesta riippuen vakioratkaisuiden käyttö. Hyvällä suunnittelulla vältetään ylimääräisiä kustannuksia. Tehdas auttaa hankekehityksessä. Suunnittelu etupainotteista Huomioitava kokonaisaikataulussa ja hankekehityksessä.

39 Tulevaisuus CLT mahdollistaa nykyistä korkeamman puurakentamisen. Kaupunkikeskustojen lisäkerrosrakentaminen tulee yleistymään. Puun hyödyntäminen rakennusten sisäpinnoissa yleistyy. Julkisen rakentamisen mahdollisuudet Kerrostalotuotannon lisääntyminen Betoni teräs lasi puu liittorakenteiden käyttö yleistyy. Materiaalia ja työkalut löytyy, puuttuu vain tekijät ja rohkeutta.
