Elementtien asennustyö
|
|
- Antero Melasniemi
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Elementtien asennustyö
2 Aikataulu Betonirakentaminen Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi

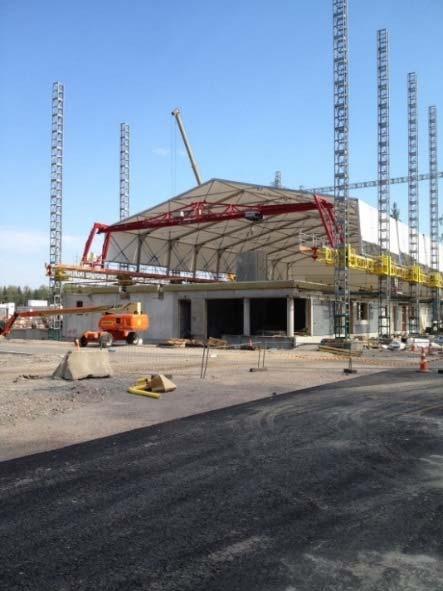

3 Aikataulu Puurakentaminen Suurelementit teltassa 5 7 kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi
4 Aikataulu Puurakentaminen Tilaelementtirakentaminen 3 6 kuukautta Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi
5 Aikataulu Puurakentaminen Tilaelementtikonsepti 2 4kk Konseptikehitys Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi
6 Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen 3 6 kuukautta Katto LVIS Sisustus, kalustus Maisemointi Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeitely Maisemointi
7 Elementtien asennussuunnitelma 1. Kuljetus 1.1 Kuorman purku 1.2 Varastointi 1.3 Työmaatiet 2. Työmaa 2.1 Aikataulu 2.2 Asennusjärjestys 3. Nostot 3.1 Nostokalusto 3.2 Nostoelimet 4. Stabiliteetti 4.1 Rungon stabiliteetti 4.2 Elementtien tuenta 5. Toleranssit 5.1 Asennuksen mittatarkkuus 6. Voimaliitokset 6.1 Elementtien väliset liitokset 6.2 Elementtien saumat 7. Työturvallisuus 7.1 Kaiteet, valjaat, henkilönostimet 8. Olosuhdehallinta 8.1 Sääsuojaus 8.2 Paloturvallisuus
8 Elementtien asennussuunnitelma Kuva: Metsä Wood
9 Seuraamusluokat CC1 1 ja 2 kerroksinen rakennus, jossa tilapäisesti ihmisiä CC2a Rakennus, jossa enintään 4 maanpäällistä kerrosta tai enintään 16 m korkea Max 2 krs asuinrakennus kuitenkin luokkaan CC1 CC2b Rakennus, joka ei kuulu luokkaan CC1, CC2a, CC3 CC3a Asuin, toimisto, liikerakennus, jossa 9 15 kerrosta (kellari mukana) Muut saman tyyppiset rakennukset, joissa 9 15 kerrosta (kellari mukana) CC3b Muut rakennukset, joissa yli 8 kerrosta (kellari mukana) Konserttisali, teatteri, urheilu, näyttelyhalli, katsomo Raskaasti kuormitetut tai suuria jännevälejä sisältävä rakennus, jossa ihmisiä Erikoisrakenteet tapauskohtaisesti harkinnan mukaan Kuva: Metsä Wood
10 Toteutusluokat Seuraamusluokka CC2a Enintään 4 maanpäällistä kerrosta Enintään 16 m korkea Toteutusluokka TL2 Noudatetaan standardin SFS 5978 lukuja 1, 2, 3, 4, 6, 8 Muilta osin SFS EN lukua 10 sekä toteutusasiakirjoissa esitettyjä lisävaatimuksia Kuva: Metsä Wood
11 Toteutusluokat Seuraamusluokka CC2b Enintään 8 maanpäällistä kerrosta Toteutusluokka TL3 Noudatetaan standardin SFS 5978 lukuja kokonaisuudessaan Kuva: Metsä Wood

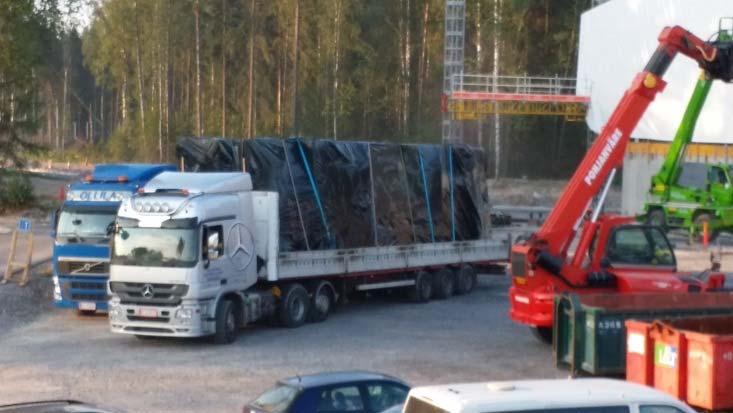

12 Suurelementit
13 Suurelementit
14 Suurelementit Tasaiset piha alueet
15 Suurelementit
16 Suurelementit
17 Suurelementit Riippuva taakka

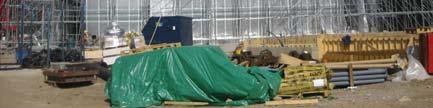

18 Suurelementit Varastointi työmaalla??

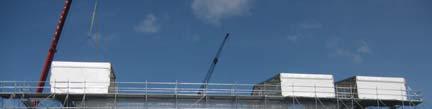

19 Tilaelementit
20 Tilaelementit Kuva: KODUMAJA

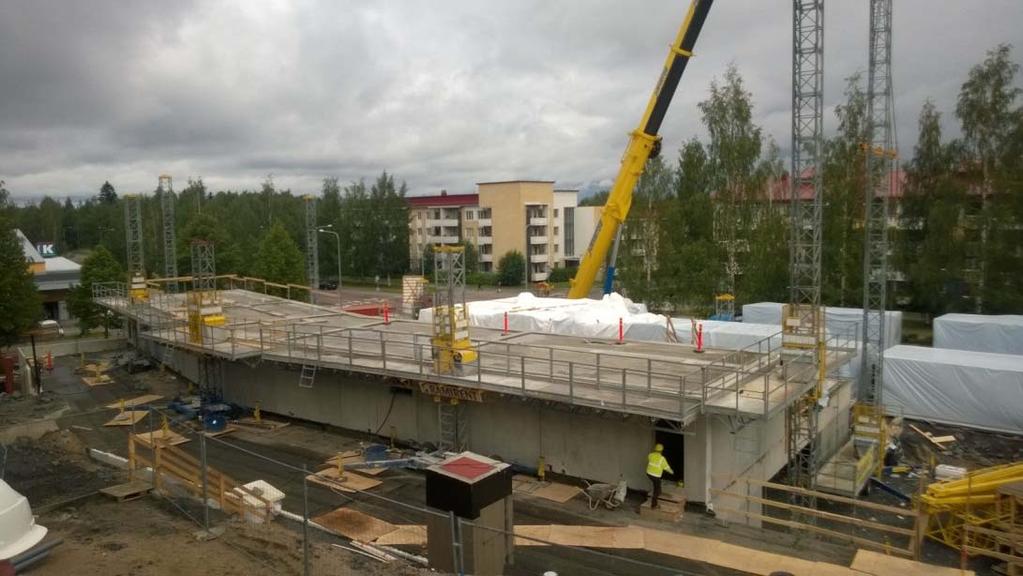

21 Tilaelementit
22 Tilaelementit
23 Pilari palkki runko Elementtejä Elementtejä
24 Pilari palkki runko

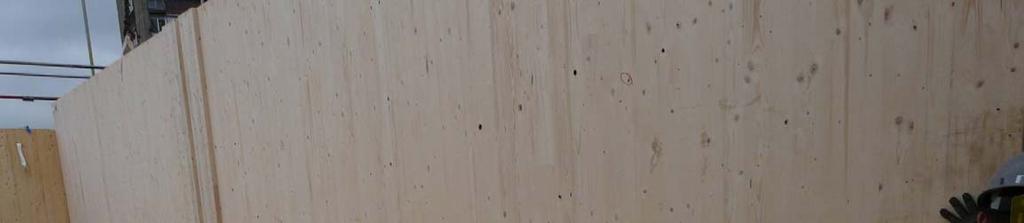

25 Massiivipuulevyt CLT
26 Massiivipuulevyt CLT
27 Massiivipuulevyt CLT
28 Massiivipuulevyt CLT
29 Massiivipuulevyt CLT Elementtejä

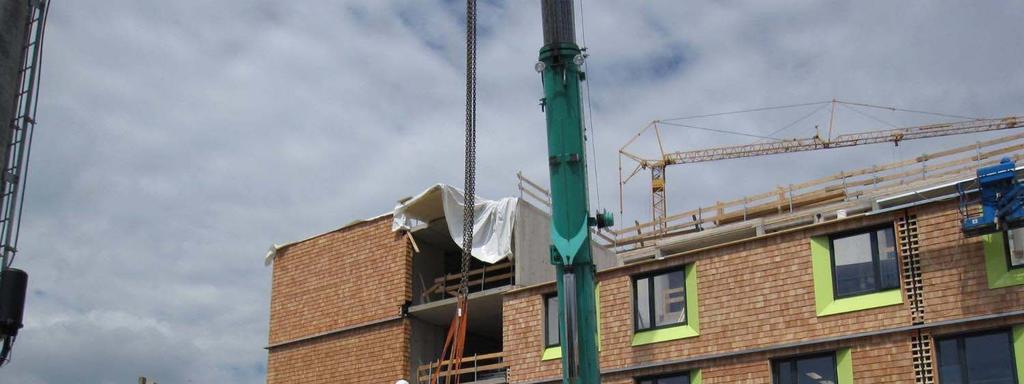

30 Massiivipuulevyt CLT
31 Massiivipuulevyt CLT

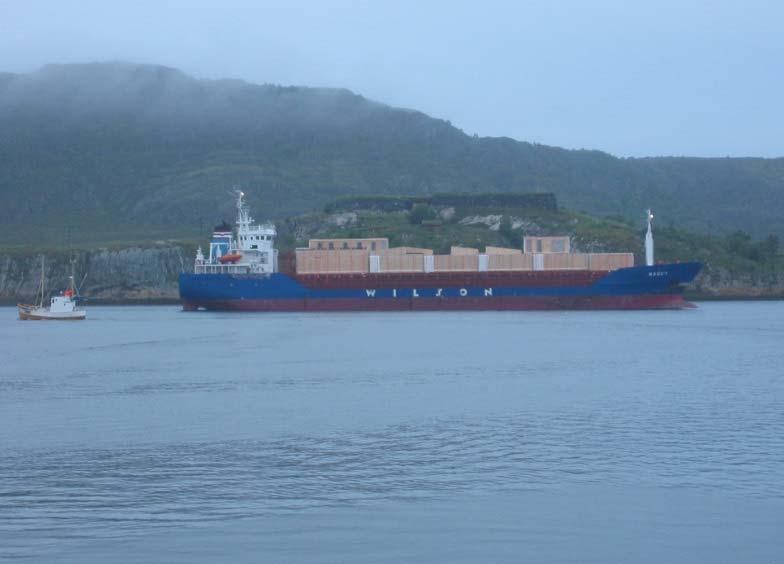

32 Massiivipuulevyt CLT Kuljetus
33 Massiivipuulevyt CLT

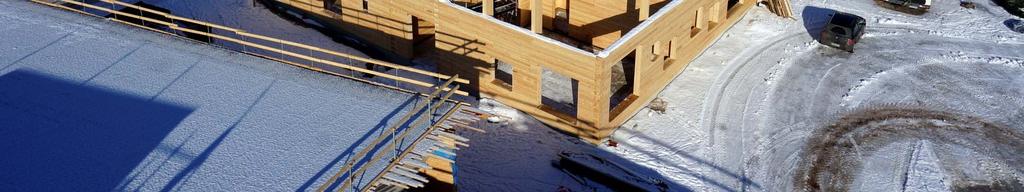

34 Teolliset hirret Hirsipaketteja
35 Suurelementit HVS ennen US US
36 Suurelementit
37 Suurelementit
38 Suurelementit

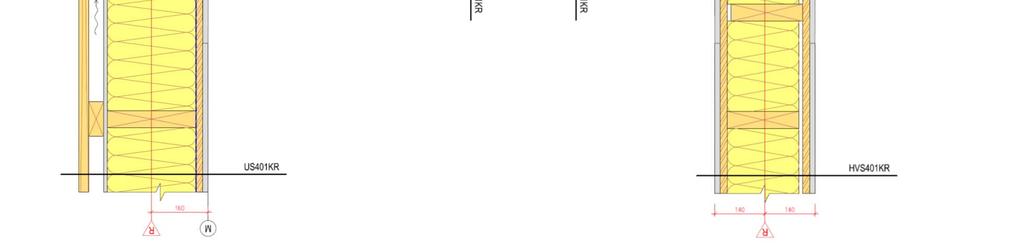

39 Suurelementit
40 Suurelementit
41 Suurelementit
42 Suurelementit
43 Suurelementit
44 Suurelementit
45 Suurelementit
46 Suurelementit
47 Suurelementit
48 Suurelementit
49 Suurelementit

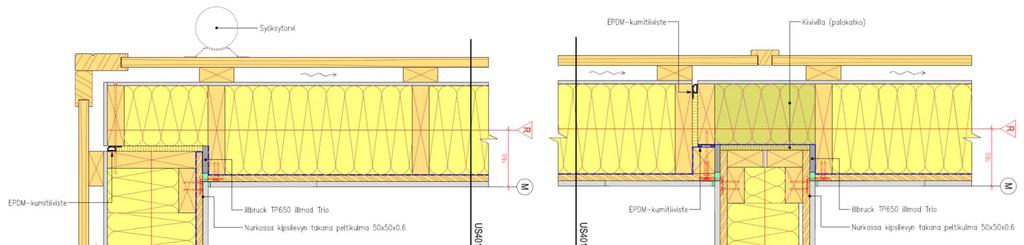

50 Suurelementit Tärinäeristin

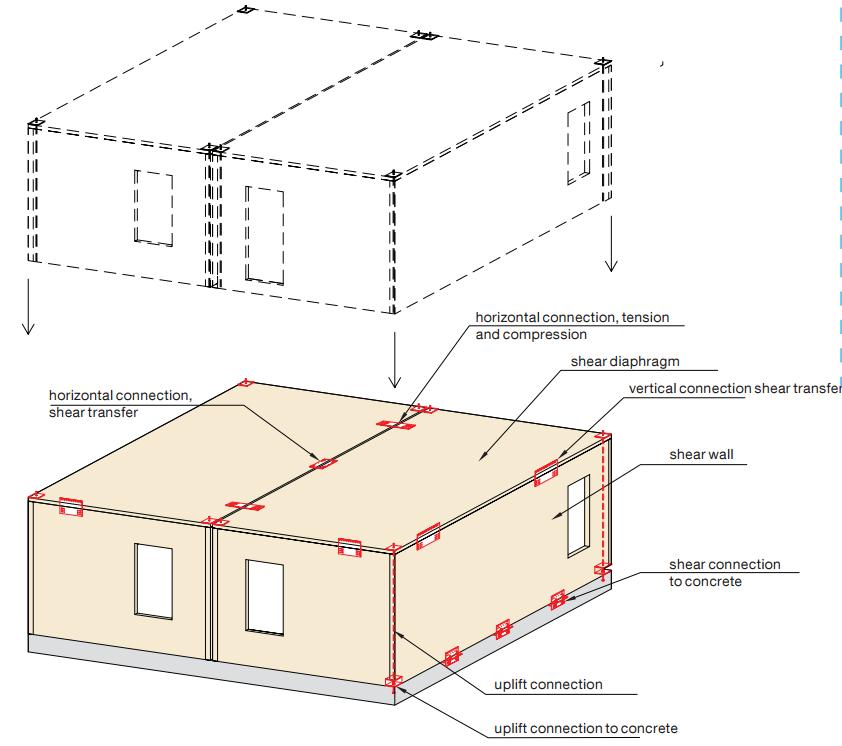

51 Tilaelementit Kuva: Stora Enso

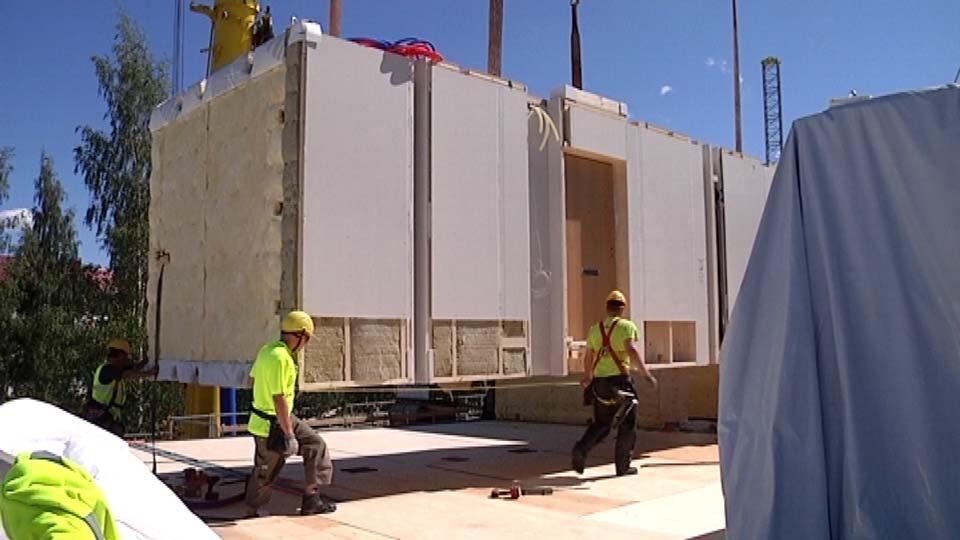

52 Tilaelementit Huomioitava, että pysyy paikoillaan asennettaessa elementtejä vierekkäin
53 Tilaelementit Asennusjärjestys Huomioitava nostoliinojen irrotus elementtien välistä Kuva: KODUMAJA
54 Tilaelementit Ketjutalja Kuva: Stora Enso Kuva: Stora Enso
55 Tilaelementit Huomioitava, että kiinnitys voidaan tehdä
56 Tilaelementit Tärinäeristin
57 Tilaelementit
58 Massiivipuulevyt CLT LVL

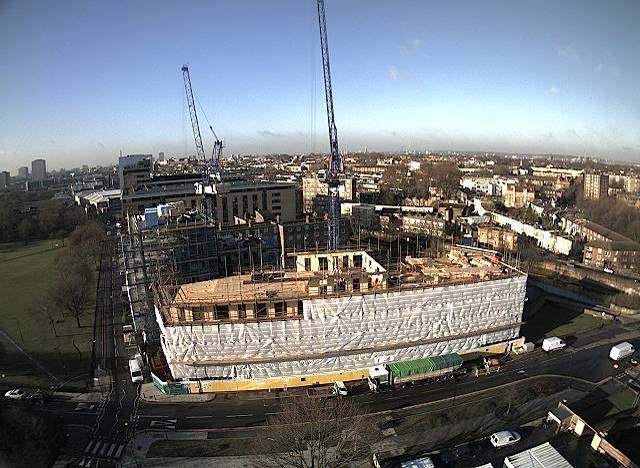

59 Massiivipuulevyt CLT LVL Kuva: Willmott Dixon Ltd
60 Massiivipuulevyt CLT LVL Kuva: Willmott Dixon Ltd
61 Massiivipuulevyt CLT LVL Kuva: Willmott Dixon Ltd
62 Massiivipuulevyt CLT LVL Kuva: Willmott Dixon Ltd

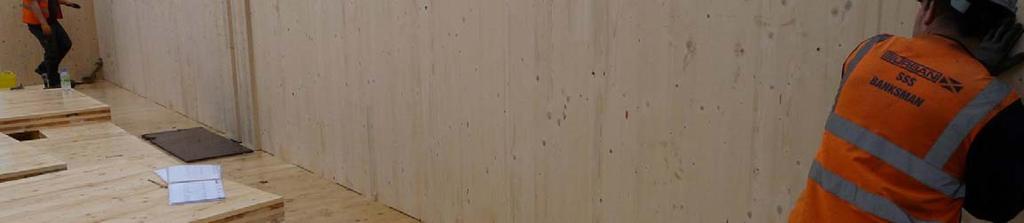

63 Massiivipuulevyt CLT LVL Kuva: Willmott Dixon Ltd
64 Massiivipuulevyt CLT LVL
65 Massiivipuulevyt CLT LVL Tiiviste Teippi
66 Massiivipuulevyt CLT LVL

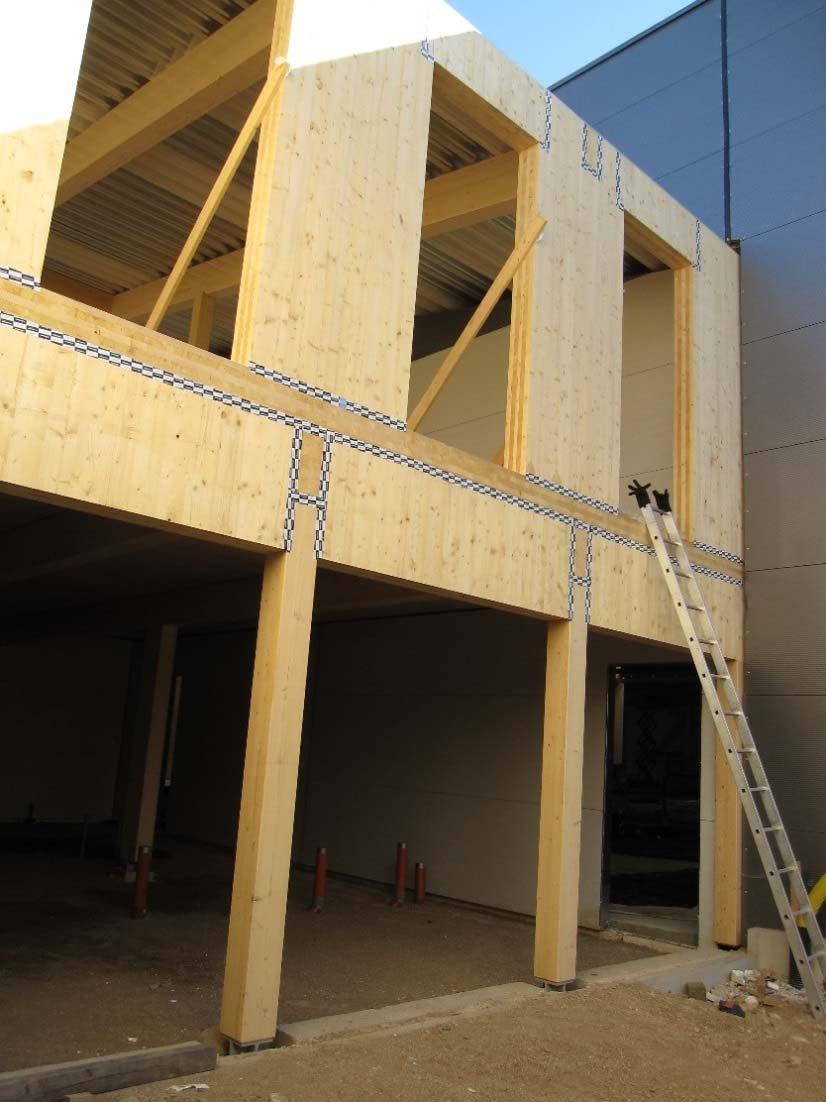

67 Massiivipuulevyt CLT LVL Teippaus Teippaus
68 Massiivipuulevyt CLT LVL Varaus tiivistysmassalle
69 Massiivipuulevyt CLT LVL Tiivistysmassa Teippaus
70 Massiivipuulevyt CLT LVL Huomioitava, ettei lattiarakenne ylikuormitu
71 Massiivipuulevyt CLT LVL Keski Euroopassa CLT rakenteet usein verhoillaan rankarakenteilla (palo, ääni)
72 Teolliset hirret Numeroidut hirret
73 Teolliset hirret Tiiviste
Elementtien asennustyö Kuvat: Puuinfo Oy ellei toisin mainittu
Elementtien asennustyö Kuvat: Puuinfo Oy ellei toisin mainittu Aikataulu Perinteinen rakentaminen 11 14 kuukautta ONGELMIA Suunnitelmia ei tehdä valmiiksi ajoissa Suunnittelu Osien valmistus Perustukset
