1 Elementtien asennustyö Kuvat: Puuinfo Oy ellei toisin mainittu

2 Aikataulu Perinteinen rakentaminen kuukautta ONGELMIA Suunnitelmia ei tehdä valmiiksi ajoissa Suunnittelu Osien valmistus Perustukset 1. krs Jos suunnitelma osoittautuu tarjousvaiheessa liian kalliiksi, suunnitteluun käytetty raha voi valua hukkaan 2. krs 3. krs 4. krs Tarjouksia laaditaan keskeneräisin suunnitelmin 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi

3 Aikataulu Puurakentaminen teltassa 5 7 kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Katto LVIS Sisustus, kalustus Maisemointi

4

5

6 Aikataulu Tilaelementtirakentaminen 3 6 kuukautta Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi

7

8 Aikataulu Modulaarinen tilaelementtirakentaminen 3 6 kuukautta Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi

9 Perinteinen rakentaminen kuukautta Suunnittelu Osien valmistus Perustukset 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen 3 6 kuukautta Katto LVIS Sisustus, kalustus Maisemointi Suunnittelu Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeitely Maisemointi

10 Investoijan näkökulma Perinteinen rakentaminen Suunnittelu Osien valmistus Perustukset kuukautta 1. krs 2. krs 3. krs 4. krs 5.krs 6. krs Tilaelementtirakentaminen Suunnittelu Katto 3 6 kuukautta LVIS Sisustus, kalustus Maisemointi ROI Tilaelementtien valmistus Rakenteet LVIS Sisustus, kalustus Perustukset Katto krs LVIS liitännät Sisustuksen viimeistely Maisemointi ROI = Return of investments

11 Perinteinen vs. Modulaarinen tilaelementti Perinteinen Projekti 1 Projekti 2 Projekti 3 Jne.. Tehdas rytmittää toimintaa Työmaavaihe on nopea Samassa ajassa voidaan tuottaa enemmän Modulaarinen tilaelementti Projekti 1 Projekti 2 Projekti 3 Projekti 4Projekti 5 Projekti 6 Projekti 7 Projekti 8 Projekti 9 Jne..

12 Nopeus pienentää yleiskulurasitetta 120 Nopeus parantaa tuottoa pienentämällä yleiskulurasitetta Voitto 60 Rakennusliikkeen yleiskulut Työvoimakustannukset Materiaalikustannukset 40 Projektin yleiskulut 20 0 Perinteinen rakentaminen Modulaarinen tilaelementtirakentaminen Suurempi osa kustannuksista käytetään materiaaleihin, mikä parantaa laatua

13 Elementtien asennussuunnitelma 1. Kuljetus 1.1 Kuorman purku 1.2 Varastointi 1.3 Työmaatiet 2. Työmaa 2.1 Aikataulu 2.2 Asennusjärjestys 3. Nostot 3.1 Nostokalusto 3.2 Nostoelimet 4. Stabiliteetti 4.1 Rungon stabiliteetti 4.2 Elementtien tuenta 5. Toleranssit 5.1 Asennuksen mittatarkkuus 6. Voimaliitokset 6.1 Elementtien väliset liitokset 6.2 Elementtien saumat 7. Työturvallisuus 7.1 Kaiteet, valjaat, henkilönostimet 8. Olosuhdehallinta 8.1 Sääsuojaus 8.2 Paloturvallisuus

14 Elementtien asennussuunnitelma Kuva: Metsä Wood

15 Seuraamusluokat CC1 1- ja 2-kerroksinen rakennus, jossa tilapäisesti ihmisiä CC2a Rakennus, jossa enintään 4 maanpäällistä kerrosta tai enintään 16 m korkea Max 2 krs asuinrakennus kuitenkin luokkaan CC1 CC2b Rakennus, joka ei kuulu luokkaan CC1, CC2a, CC3 CC3a Asuin-, toimisto-, liikerakennus, jossa 9-15 kerrosta (kellari mukana) Muut saman tyyppiset rakennukset, joissa 9-15 kerrosta (kellari mukana) CC3b Muut rakennukset, joissa yli 8 kerrosta (kellari mukana) Konserttisali, teatteri, urheilu, näyttelyhalli, katsomo Raskaasti kuormitetut tai suuria jännevälejä sisältävä rakennus, jossa ihmisiä Erikoisrakenteet tapauskohtaisesti harkinnan mukaan Kuva: Metsä Wood

16 Toteutusluokat Seuraamusluokka CC2a Enintään 4 maanpäällistä kerrosta Enintään 16 m korkea Toteutusluokka TL2 Noudatetaan standardin SFS 5978 lukuja 1, 2, 3, 4, 6, 8 Muilta osin SFS-EN lukua 10 sekä toteutusasiakirjoissa esitettyjä lisävaatimuksia Kuva: Metsä Wood

17 Toteutusluokat Seuraamusluokka CC2b Enintään 8 maanpäällistä kerrosta Toteutusluokka TL3 Noudatetaan standardin SFS 5978 lukuja kokonaisuudessaan Kuva: Metsä Wood

18 Suurelementit

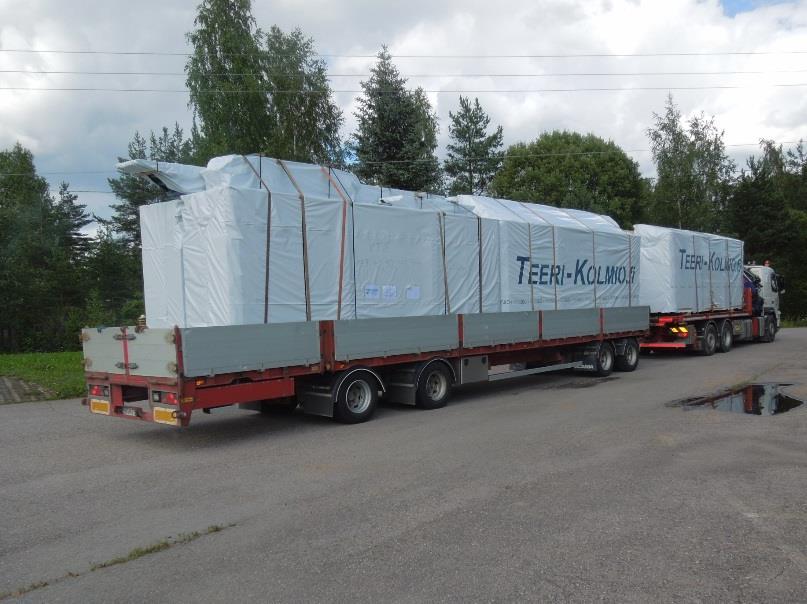

19 Kuva: Teeri-Kolmio

20 Tasaiset piha-alueet

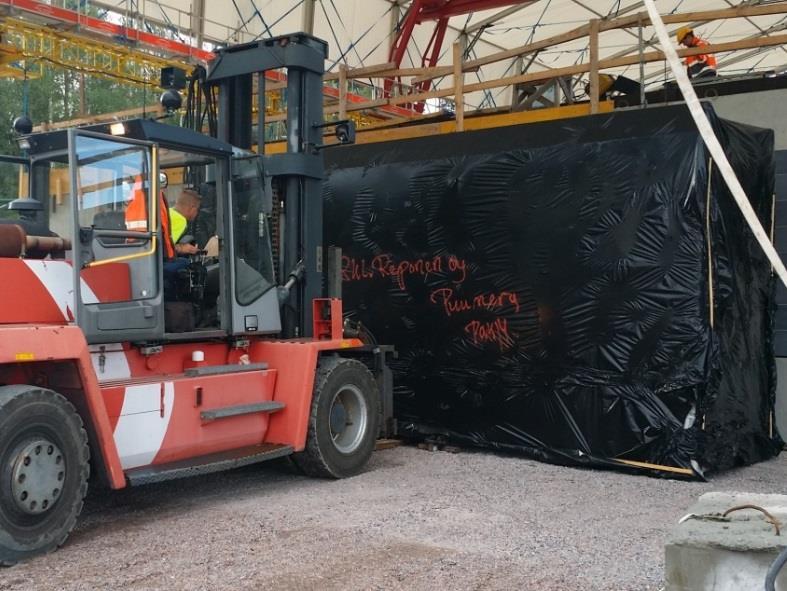

21

22 Riippuva taakka

23 Varastointi työmaalla??

24 US HVS ennen US

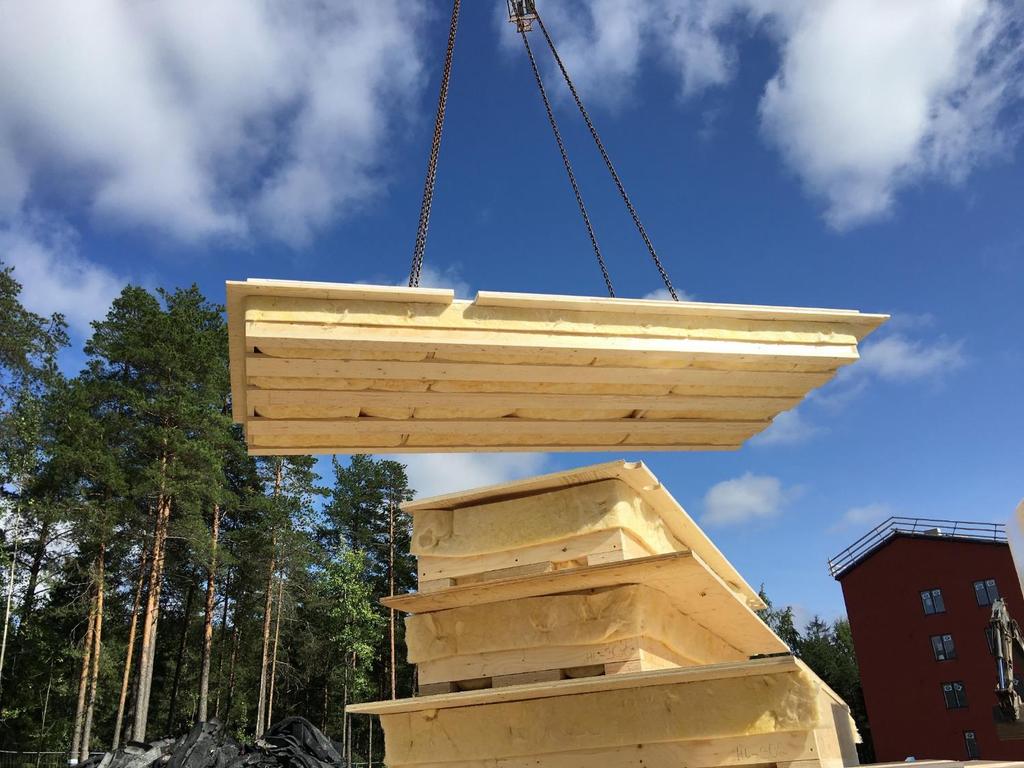

25 Suurelementit

26

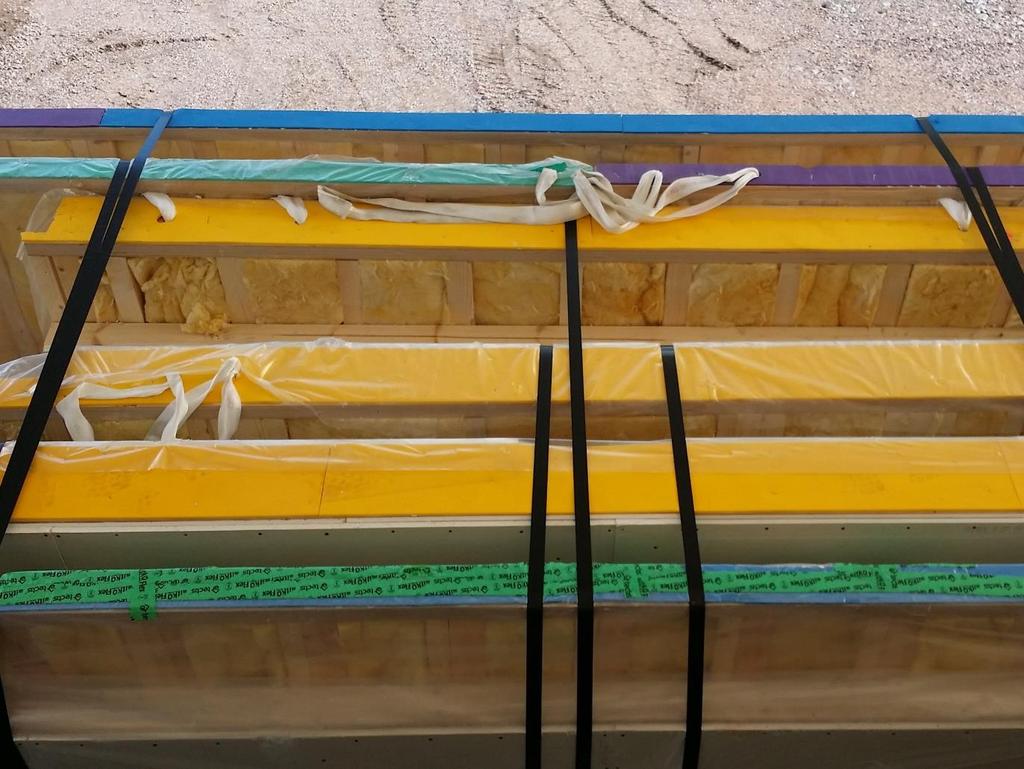

27 Tärinäeristin

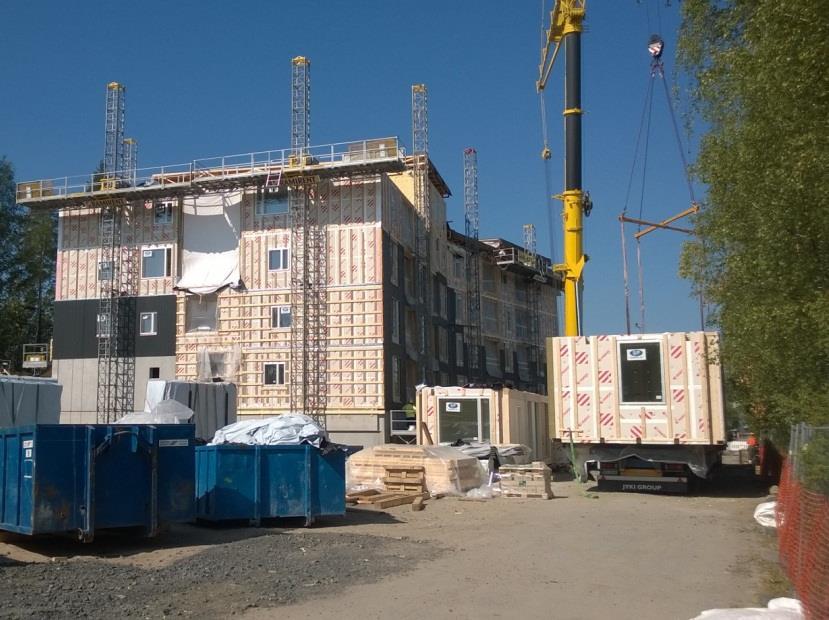

28 Tilaelementit Kuva: Elementti Sampo

29 Kuva: Kodumaja

30 Kuva: OOPEAA & Stora Enso

31 Kuva: OOPEAA & Stora Enso

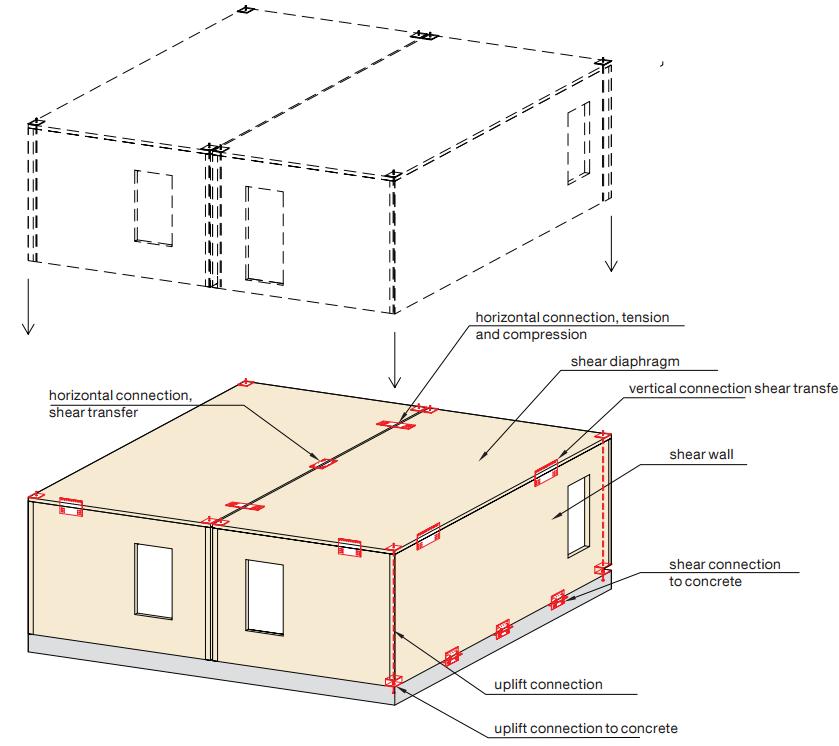

32 Kuva: Stora Enso

33 Kuva: Stora Enso Kuva: Stora Enso

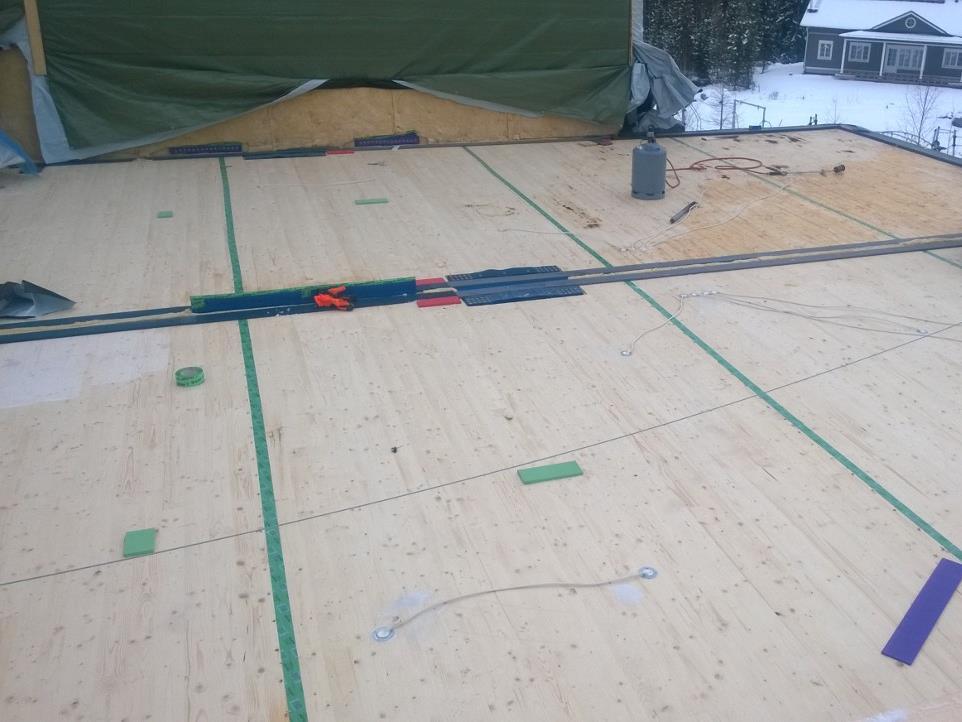

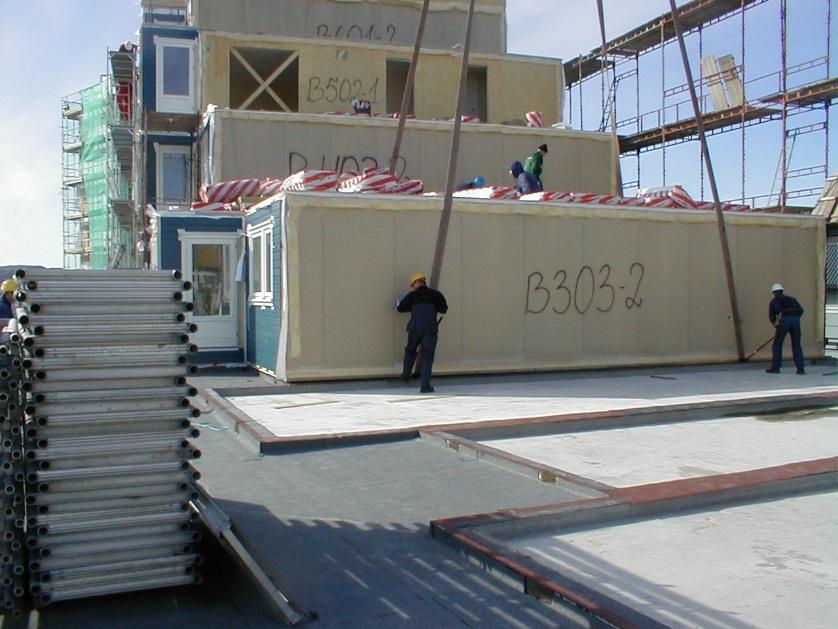

34 Asennusjärjestys Huomioitava nostoliinojen irrotus elementtien välistä Kuva: Kodumaja

35 Huomioitava, että kiinnitys voidaan tehdä Kuva: Erkki Eskola

36 Tärinäeristin Kuva: Matti Yli-Sissala

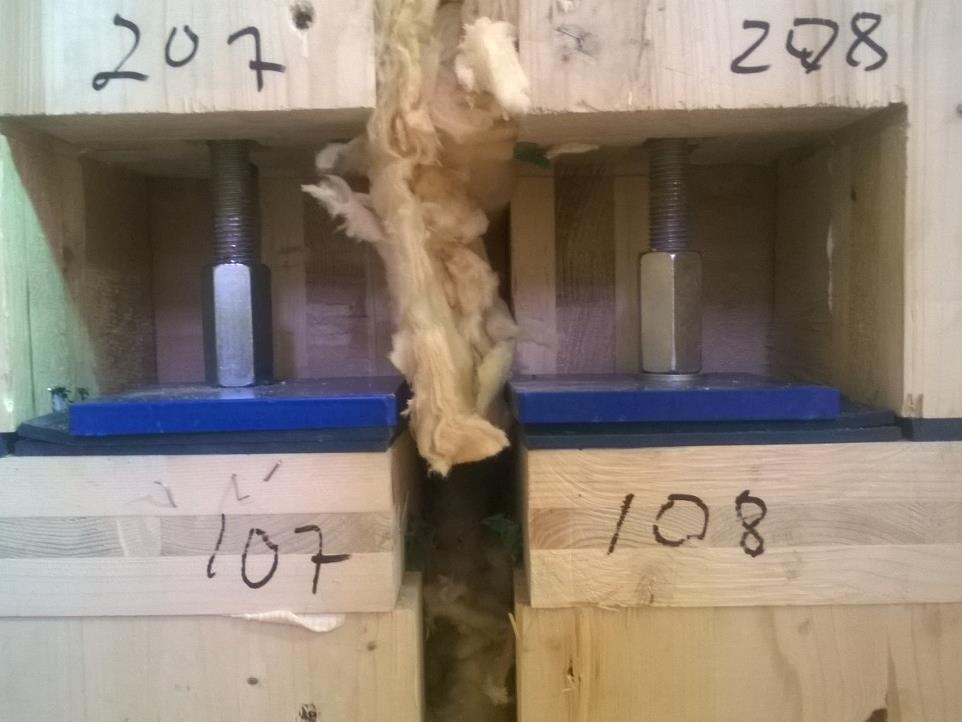

37 Kuva: Matti Yli-Sissala

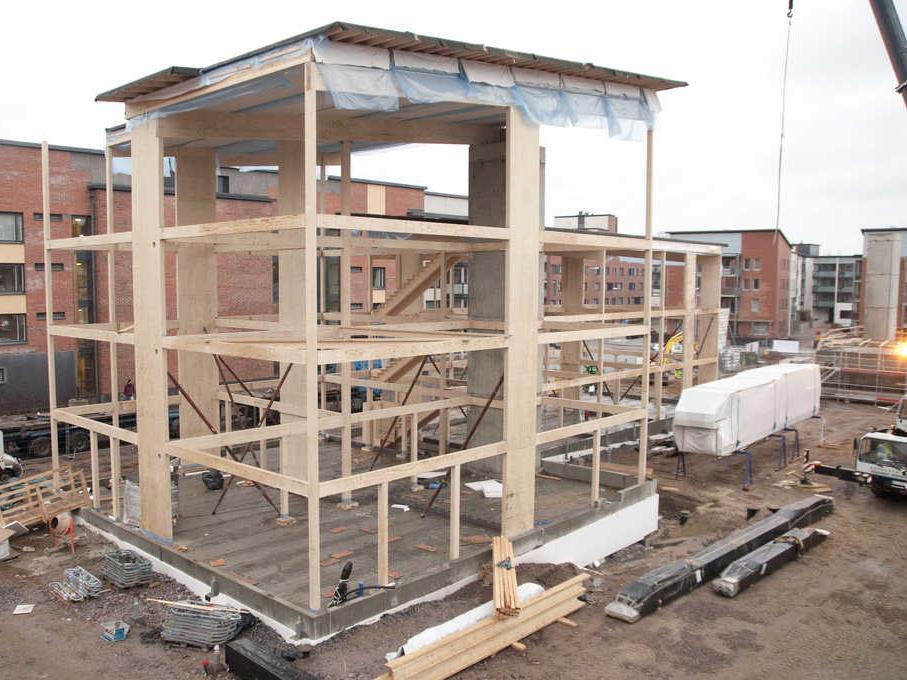

38 Pilari-palkkirunko Elementtejä Elementtejä Kuva: Metsä Wood

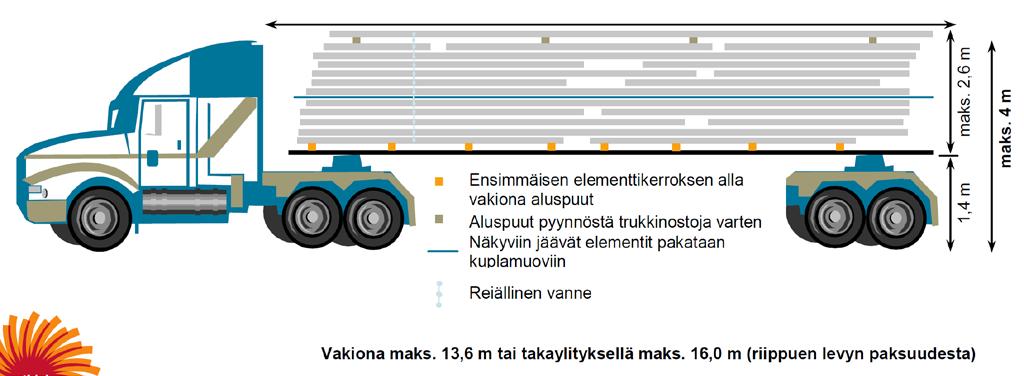

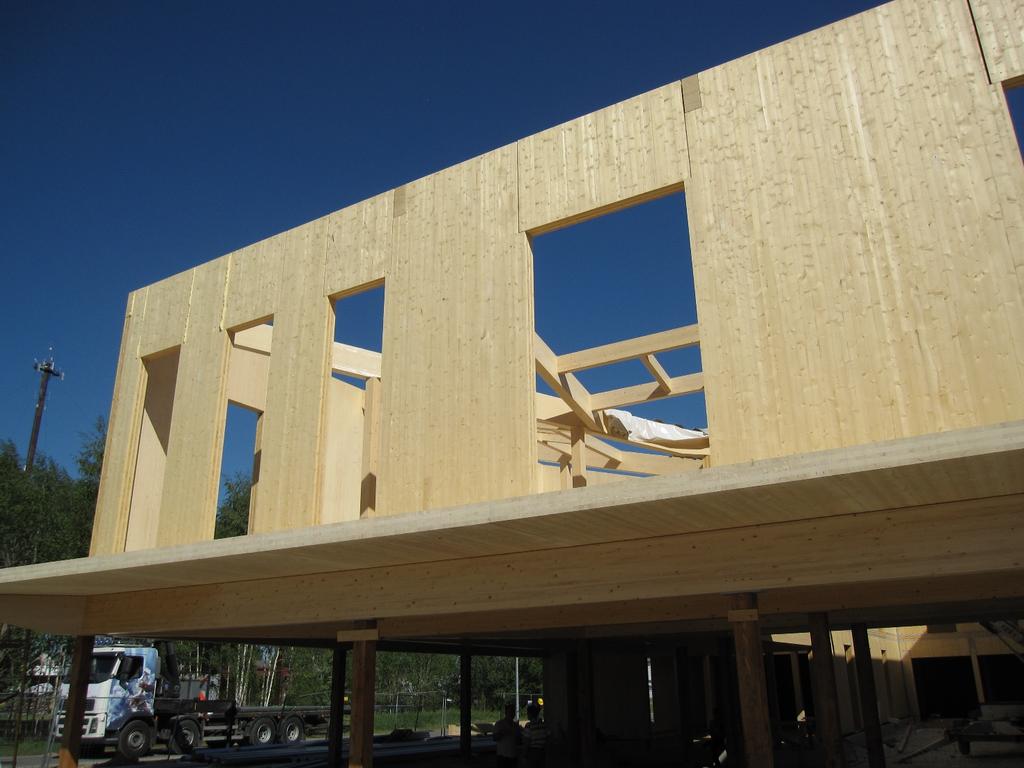

39 Massiivipuulevyt Kuva: Stora Enso Kuva: Stora Enso

40

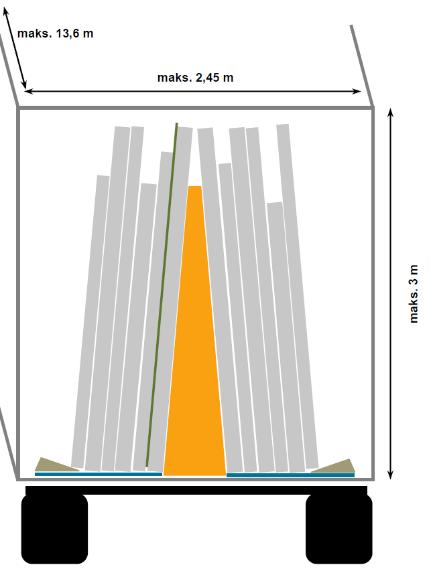

41 Kuva: Stora Enso Kuva: Stora Enso Kuljetus Kuva: Stora Enso Kuva: Stora Enso

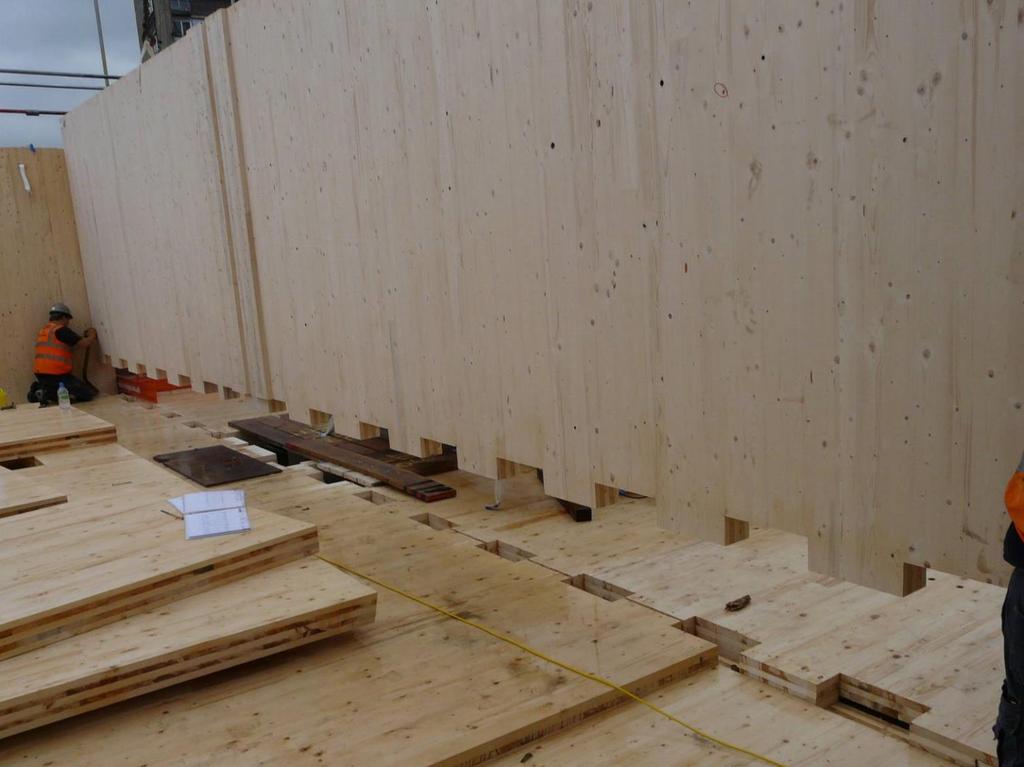

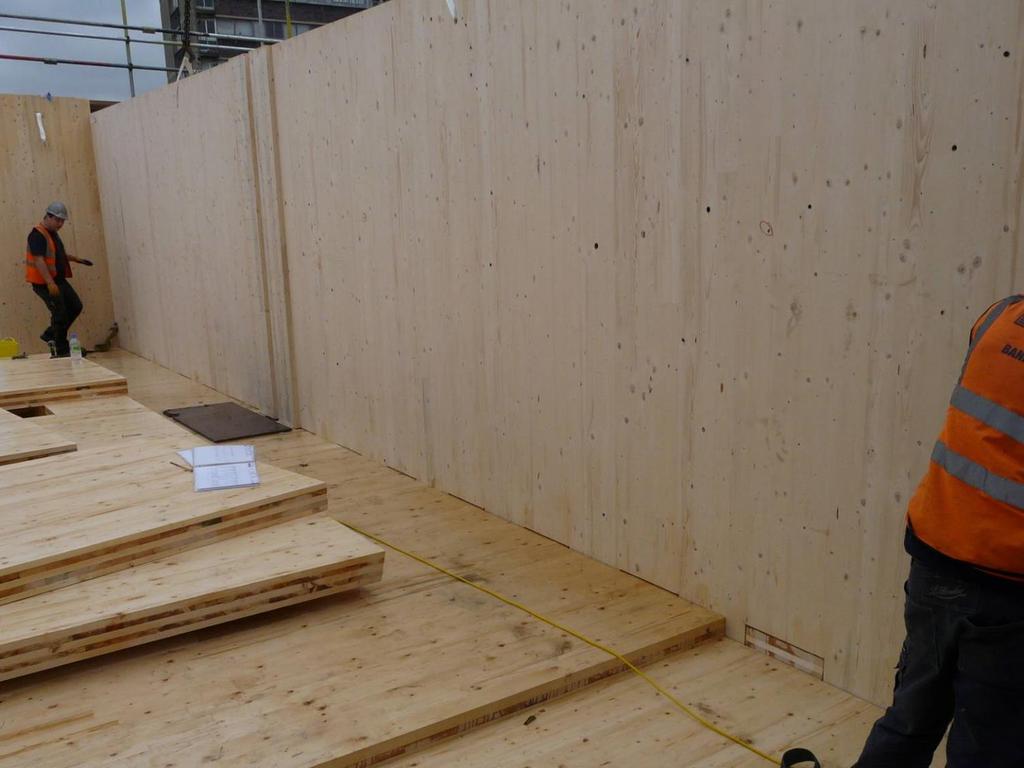

42 Kuva: Willmott Dixon Ltd

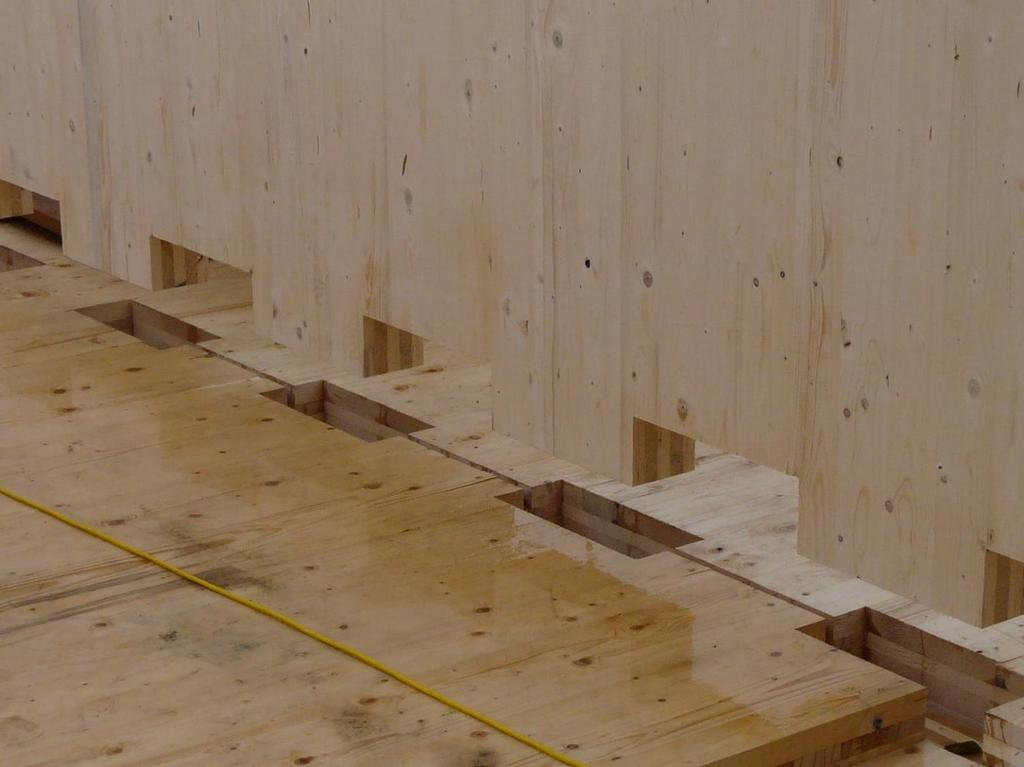

43 Kuva: Willmott Dixon Ltd

44 Kuva: Willmott Dixon Ltd

45 Kuva: Willmott Dixon Ltd

46 Kuva: Willmott Dixon Ltd

47 Massiivipuulevyjen tiivisteitä Kuva: Stora Enso Kuva: Stora Enso Kuva: Stora Enso

48 Tiiviste Teippi

49 Teippaus Kuva: RDH Building Science Kuva: RDH Building Science

50 Varaus tiivistysmassalle

51 Teippaus Tiivistysmassa

52 Keski-Euroopan massiivipuurakenteita Keski-Euroopassa massiivipuulevy usein verhoillaan rankarakenteilla (palo, ääni) Kuva: Holz Forschung

53 Huomioitava, ettei lattiarakenne ylikuormitu

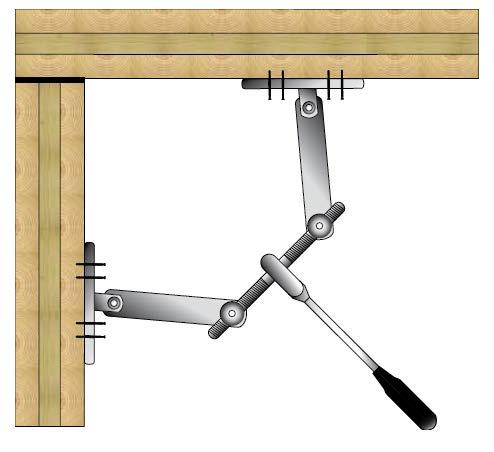

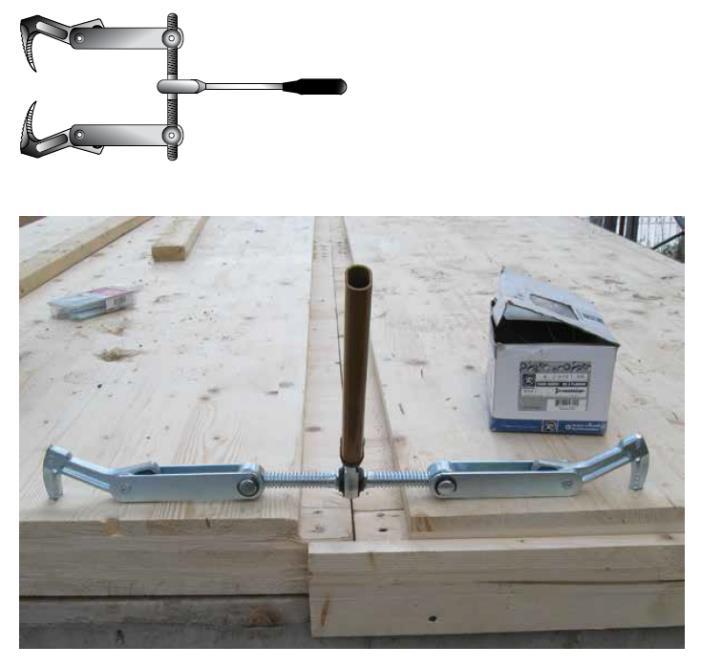

54 Työkaluja massiivipuulevyille Kuva: CLT Handbook Kuva: CLT Handbook

55 Teolliset hirret

56

57 Tiiviste
