1 Prime time -rakentamisjärjestelmä Suunnittelusta asennukseen - puu haastaa betonin

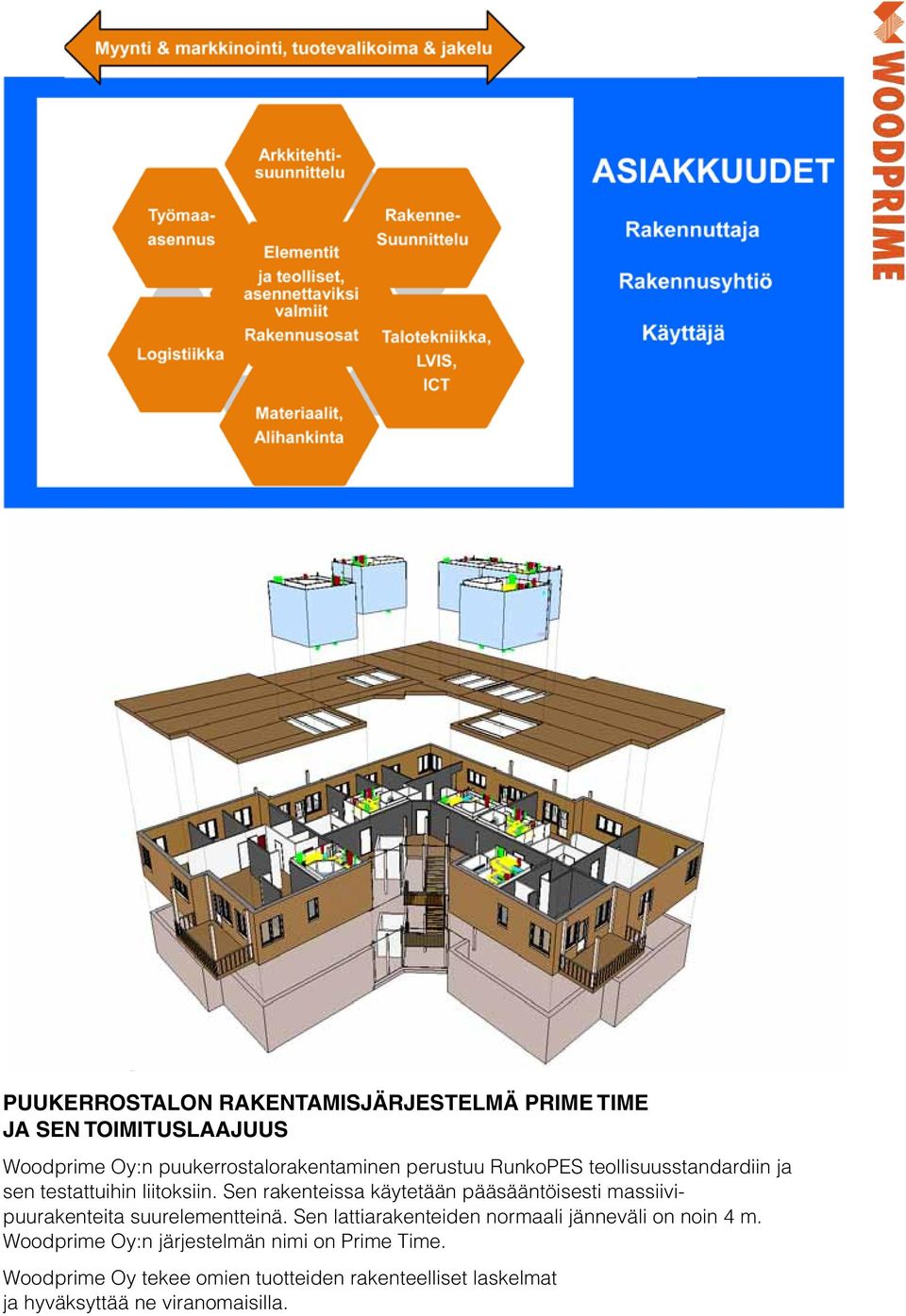

2 Puukerrostalon rakentamisjärjestelmä Prime Time ja sen toimituslaajuus Woodprime Oy:n puukerrostalorakentaminen perustuu RunkoPES teollisuusstandardiin ja sen testattuihin liitoksiin. Sen rakenteissa käytetään pääsääntöisesti massiivipuurakenteita suurelementteinä. Sen lattiarakenteiden normaali jänneväli on noin 4 m. Woodprime Oy:n järjestelmän nimi on Prime Time. Woodprime Oy tekee omien tuotteiden rakenteelliset laskelmat ja hyväksyttää ne viranomaisilla.

Sen rakenteissa käytetään pääsääntöisesti massiivipuurakenteita suurelementteinä.

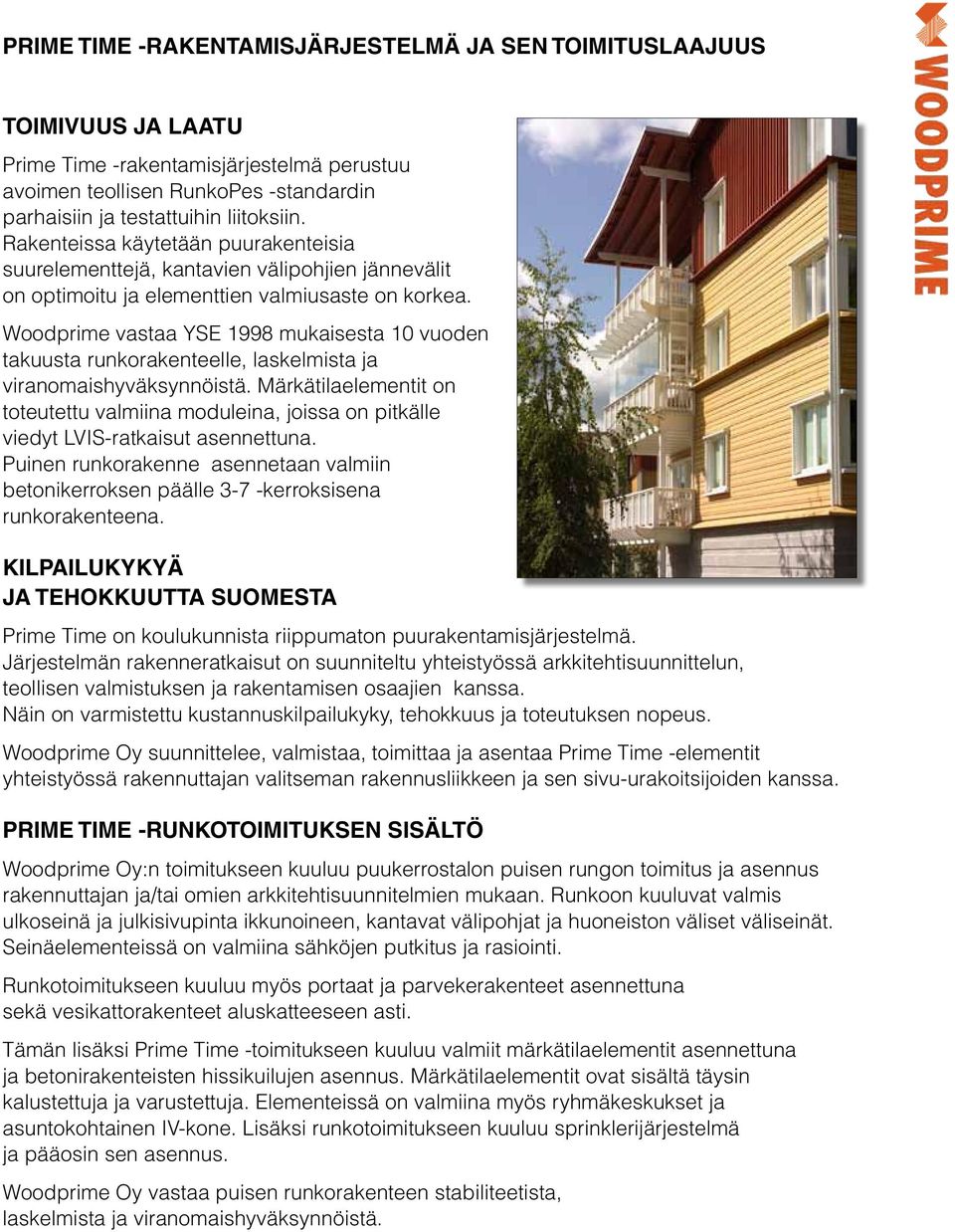

3 Prime Time -rakentamisjärjestelmä ja sen toimituslaajuus Toimivuus ja laatu Prime Time -rakentamisjärjestelmä perustuu avoimen teollisen RunkoPes -standardin parhaisiin ja testattuihin liitoksiin. Rakenteissa käytetään puurakenteisia suurelementtejä, kantavien välipohjien jännevälit on optimoitu ja elementtien valmiusaste on korkea. Woodprime vastaa YSE 1998 mukaisesta 10 vuoden takuusta runkorakenteelle, laskelmista ja viranomaishyväksynnöistä. Märkätilaelementit on toteutettu valmiina moduleina, joissa on pitkälle viedyt LVIS-ratkaisut asennettuna. Puinen runkorakenne asennetaan valmiin betonikerroksen päälle 3-7 -kerroksisena runkorakenteena. Kilpailukykyä ja tehokkuutta Suomesta Prime Time on koulukunnista riippumaton puurakentamisjärjestelmä. Järjestelmän rakenneratkaisut on suunniteltu yhteistyössä arkkitehtisuunnittelun, teollisen valmistuksen ja rakentamisen osaajien kanssa. Näin on varmistettu kustannuskilpailukyky, tehokkuus ja toteutuksen nopeus. Woodprime Oy suunnittelee, valmistaa, toimittaa ja asentaa Prime Time -elementit yhteistyössä rakennuttajan valitseman rakennusliikkeen ja sen sivu-urakoitsijoiden kanssa. Prime Time -runkotoimituksen sisältö Woodprime Oy:n toimitukseen kuuluu puukerrostalon puisen rungon toimitus ja asennus rakennuttajan ja/tai omien arkkitehtisuunnitelmien mukaan. Runkoon kuuluvat valmis ulkoseinä ja julkisivupinta ikkunoineen, kantavat välipohjat ja huoneiston väliset väliseinät. Seinäelementeissä on valmiina sähköjen putkitus ja rasiointi. Runkotoimitukseen kuuluu myös portaat ja parvekerakenteet asennettuna sekä vesikattorakenteet aluskatteeseen asti. Tämän lisäksi Prime Time -toimitukseen kuuluu valmiit märkätilaelementit asennettuna ja betonirakenteisten hissikuilujen asennus. Märkätilaelementit ovat sisältä täysin kalustettuja ja varustettuja. Elementeissä on valmiina myös ryhmäkeskukset ja asuntokohtainen IV-kone. Lisäksi runkotoimitukseen kuuluu sprinklerijärjestelmä ja pääosin sen asennus. Woodprime Oy vastaa puisen runkorakenteen stabiliteetista, laskelmista ja viranomaishyväksynnöistä.

Woodprime vastaa YSE 1998 mukaisesta 10 vuoden takuusta runkorakenteelle, laskelmista ja viranomaishyväksynnöistä.

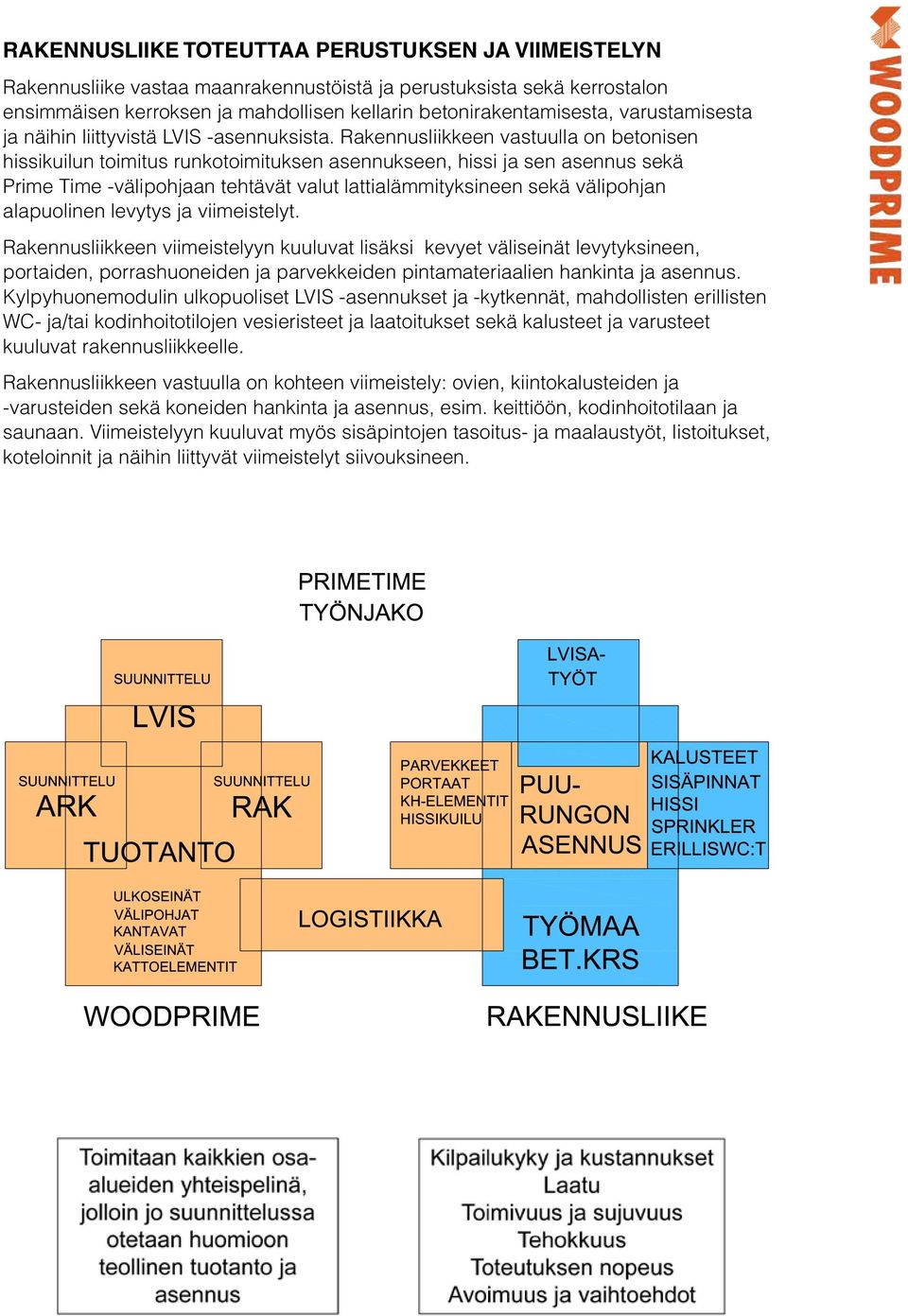

4 Rakennusliike toteuttaa perustuksen ja viimeistelyn Rakennusliike vastaa maanrakennustöistä ja perustuksista sekä kerrostalon ensimmäisen kerroksen ja mahdollisen kellarin betonirakentamisesta, varustamisesta ja näihin liittyvistä LVIS -asennuksista. Rakennusliikkeen vastuulla on betonisen hissikuilun toimitus runkotoimituksen asennukseen, hissi ja sen asennus sekä Prime Time -välipohjaan tehtävät valut lattialämmityksineen sekä välipohjan alapuolinen levytys ja viimeistelyt. Rakennusliikkeen viimeistelyyn kuuluvat lisäksi kevyet väliseinät levytyksineen, portaiden, porrashuoneiden ja parvekkeiden pintamateriaalien hankinta ja asennus. Kylpyhuonemodulin ulkopuoliset LVIS -asennukset ja -kytkennät, mahdollisten erillisten WC- ja/tai kodinhoitotilojen vesieristeet ja laatoitukset sekä kalusteet ja varusteet kuuluvat rakennusliikkeelle. Rakennusliikkeen vastuulla on kohteen viimeistely: ovien, kiintokalusteiden ja -varusteiden sekä koneiden hankinta ja asennus, esim. keittiöön, kodinhoitotilaan ja saunaan. Viimeistelyyn kuuluvat myös sisäpintojen tasoitus- ja maalaustyöt, listoitukset, koteloinnit ja näihin liittyvät viimeistelyt siivouksineen.

Rakennusliikkeen vastuulla on betonisen hissikuilun toimitus runkotoimituksen asennukseen, hissi ja sen asennus sekä Prime Time -välipohjaan tehtävät valut lattialämmityksineen sekä välipohjan

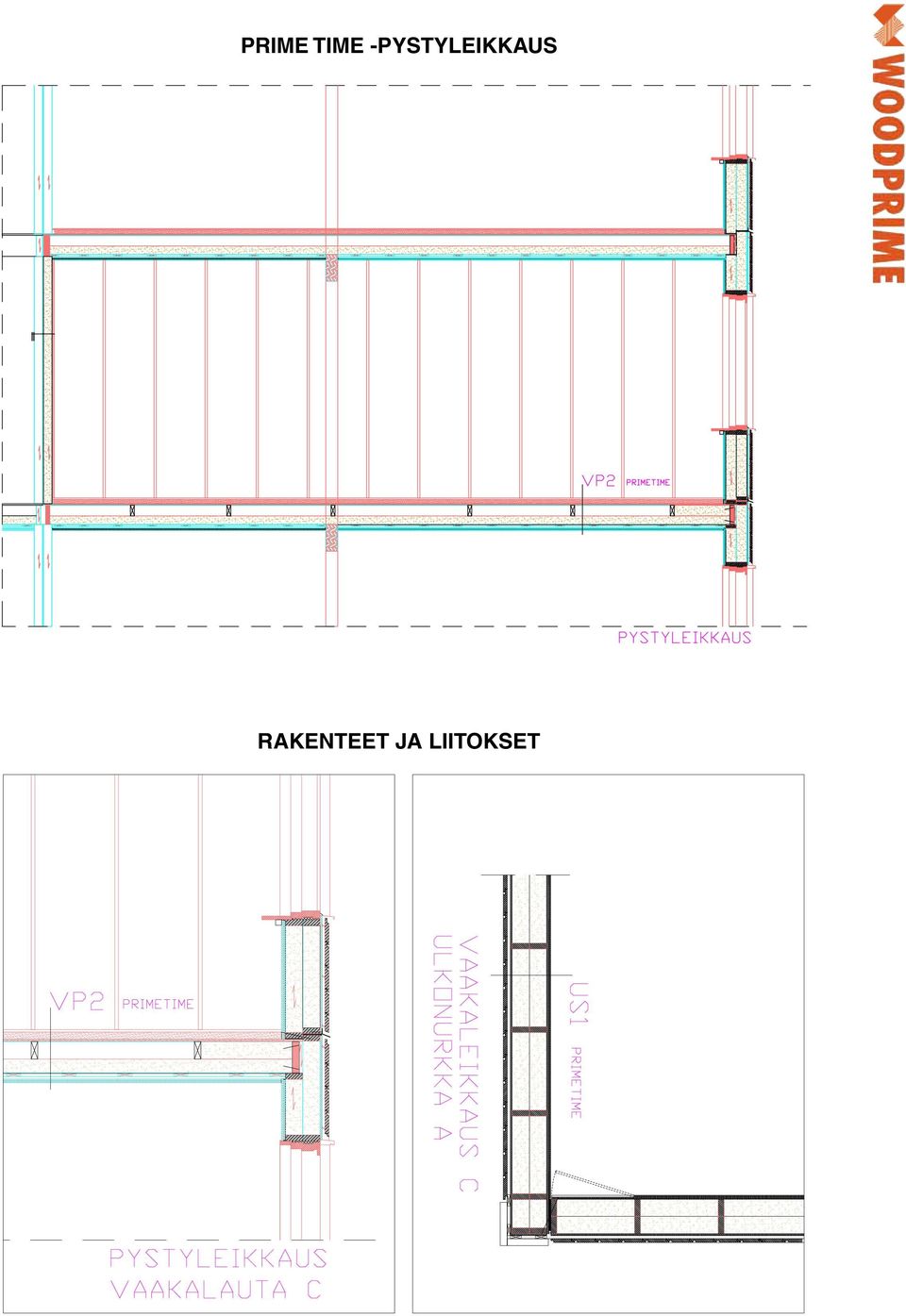

5 prime time -pystyleikkaus RakenteeT ja liitokset

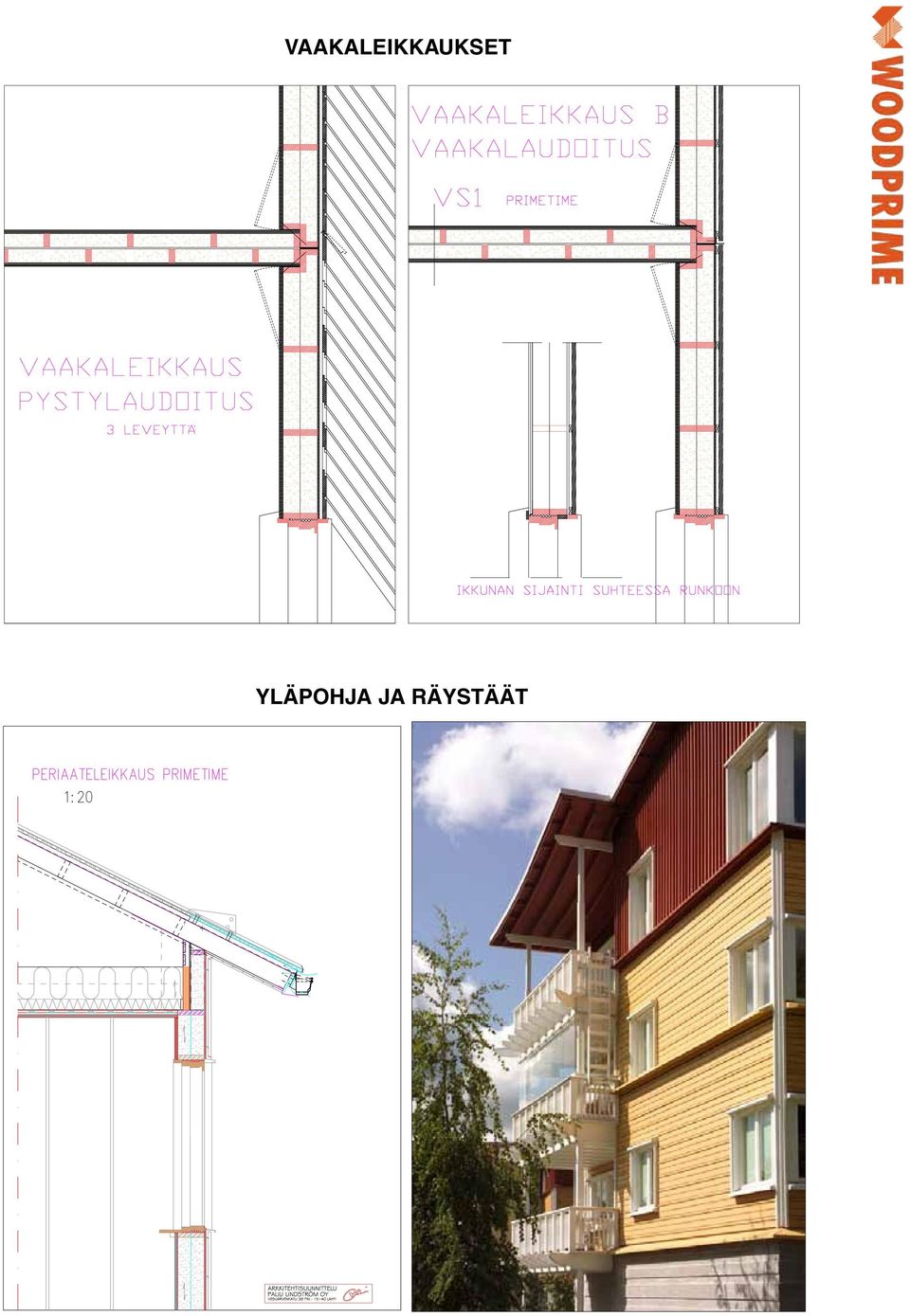

6 vaakaleikkaukset yläpohja ja räystäät

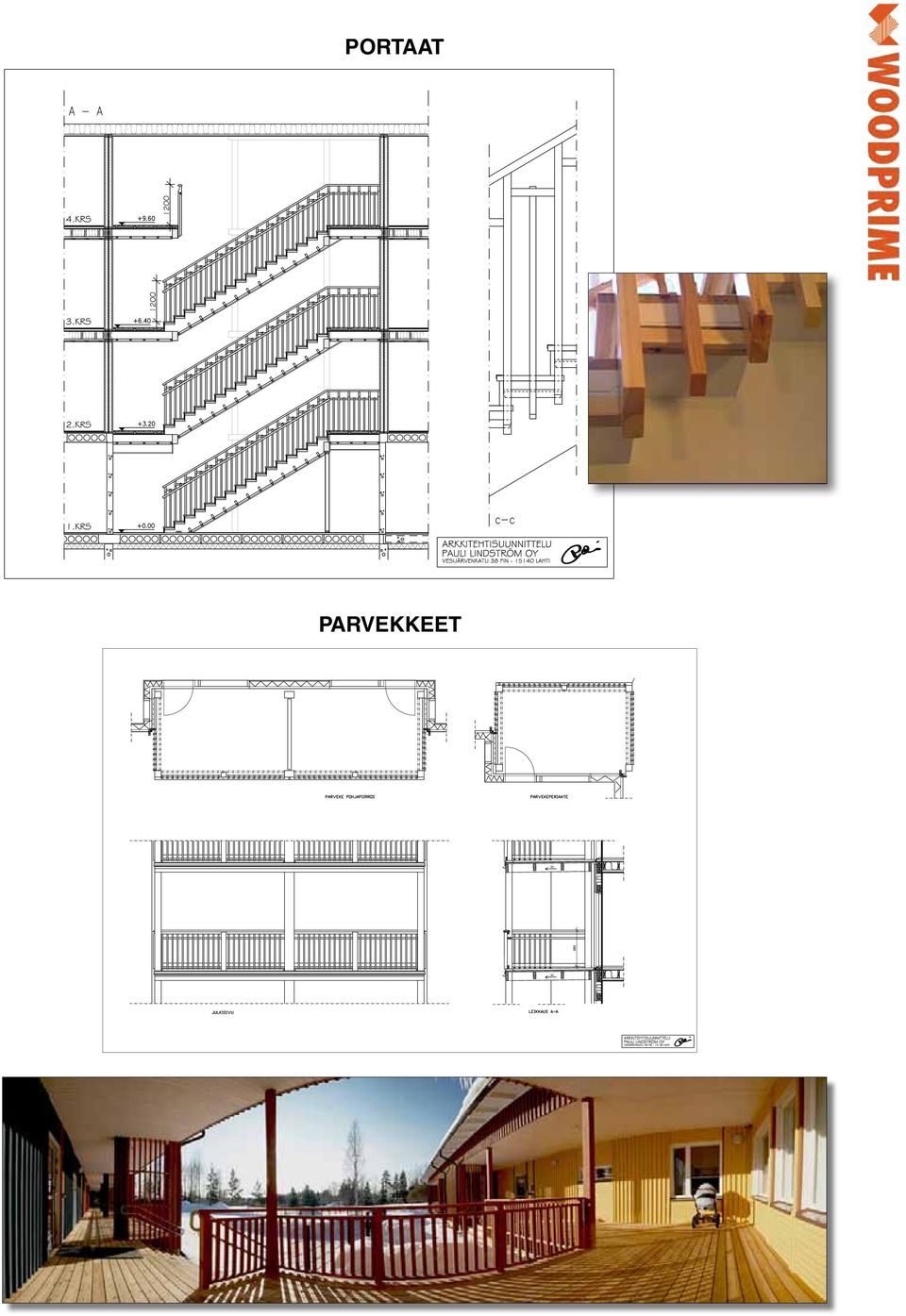

7 PORTAAT PARVEKKEET

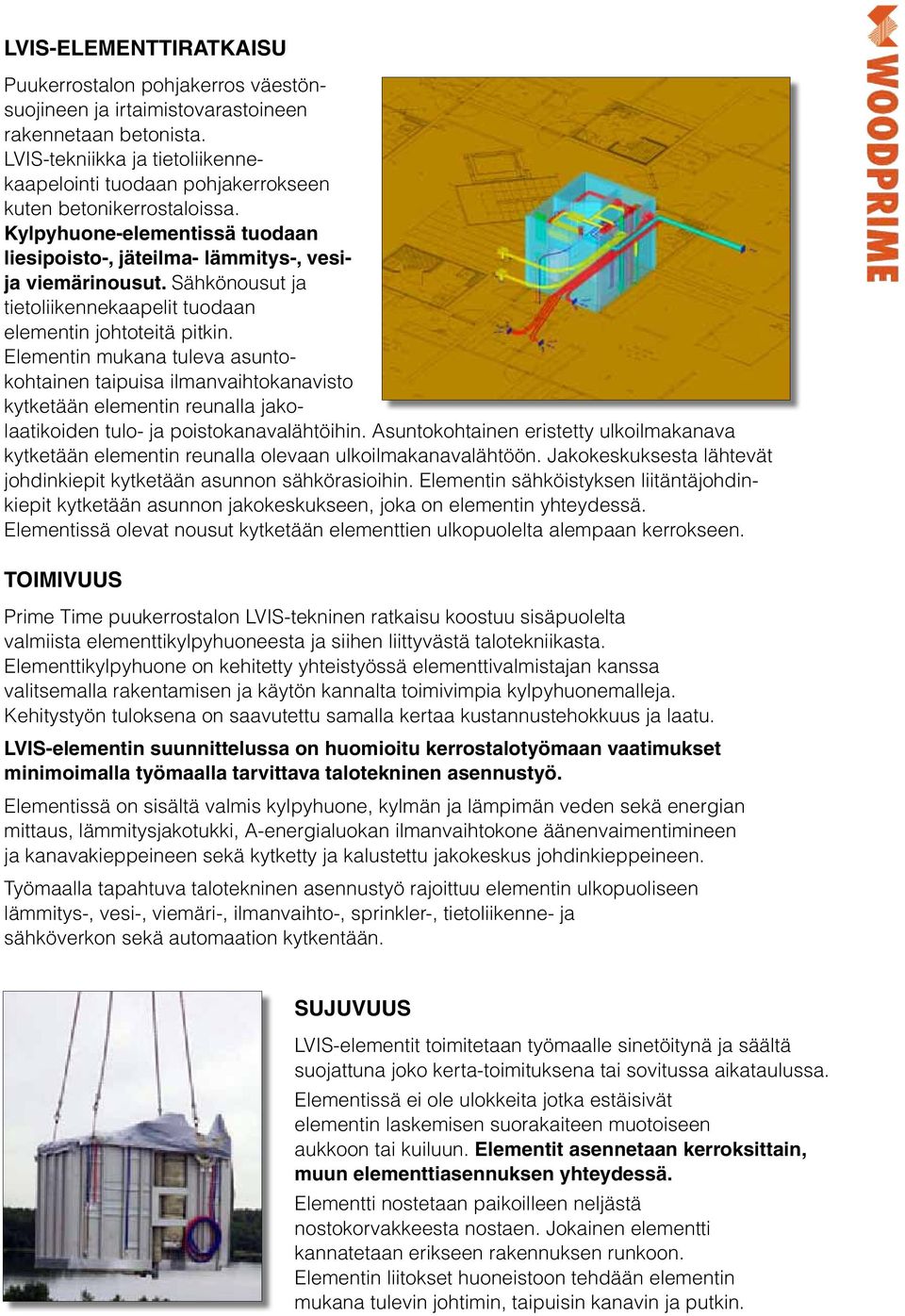

8 LVIS-ELEMENTTIRATKAISU Puukerrostalon pohjakerros väestönsuojineen ja irtaimistovarastoineen rakennetaan betonista. LVIS-tekniikka ja tietoliikennekaapelointi tuodaan pohjakerrokseen kuten betonikerrostaloissa. Kylpyhuone-elementissä tuodaan liesipoisto-, jäteilma- lämmitys-, vesija viemärinousut. Sähkönousut ja tietoliikennekaapelit tuodaan elementin johtoteitä pitkin. Elementin mukana tuleva asuntokohtainen taipuisa ilmanvaihtokanavisto kytketään elementin reunalla jakolaatikoiden tulo- ja poistokanavalähtöihin. Asuntokohtainen eristetty ulkoilmakanava kytketään elementin reunalla olevaan ulkoilmakanavalähtöön. Jakokeskuksesta lähtevät johdinkiepit kytketään asunnon sähkörasioihin. Elementin sähköistyksen liitäntäjohdinkiepit kytketään asunnon jakokeskukseen, joka on elementin yhteydessä. Elementissä olevat nousut kytketään elementtien ulkopuolelta alempaan kerrokseen. TOIMIVUUS Prime Time puukerrostalon LVIS-tekninen ratkaisu koostuu sisäpuolelta valmiista elementtikylpyhuoneesta ja siihen liittyvästä talotekniikasta. Elementtikylpyhuone on kehitetty yhteistyössä elementtivalmistajan kanssa valitsemalla rakentamisen ja käytön kannalta toimivimpia kylpyhuonemalleja. Kehitystyön tuloksena on saavutettu samalla kertaa kustannustehokkuus ja laatu. LVIS-elementin suunnittelussa on huomioitu kerrostalotyömaan vaatimukset minimoimalla työmaalla tarvittava talotekninen asennustyö. Elementissä on sisältä valmis kylpyhuone, kylmän ja lämpimän veden sekä energian mittaus, lämmitysjakotukki, A-energialuokan ilmanvaihtokone äänenvaimentimineen ja kanavakieppeineen sekä kytketty ja kalustettu jakokeskus johdinkieppeineen. Työmaalla tapahtuva talotekninen asennustyö rajoittuu elementin ulkopuoliseen lämmitys-, vesi-, viemäri-, ilmanvaihto-, sprinkler-, tietoliikenne- ja sähköverkon sekä automaation kytkentään. SUJUVUUS LVIS-elementit toimitetaan työmaalle sinetöitynä ja säältä suojattuna joko kerta-toimituksena tai sovitussa aikataulussa. Elementissä ei ole ulokkeita jotka estäisivät elementin laskemisen suorakaiteen muotoiseen aukkoon tai kuiluun. Elementit asennetaan kerroksittain, muun elementtiasennuksen yhteydessä. Elementti nostetaan paikoilleen neljästä nostokorvakkeesta nostaen. Jokainen elementti kannatetaan erikseen rakennuksen runkoon. Elementin liitokset huoneistoon tehdään elementin mukana tulevin johtimin, taipuisin kanavin ja putkin.

Sähkönousut ja tietoliikennekaapelit tuodaan elementin johtoteitä pitkin.

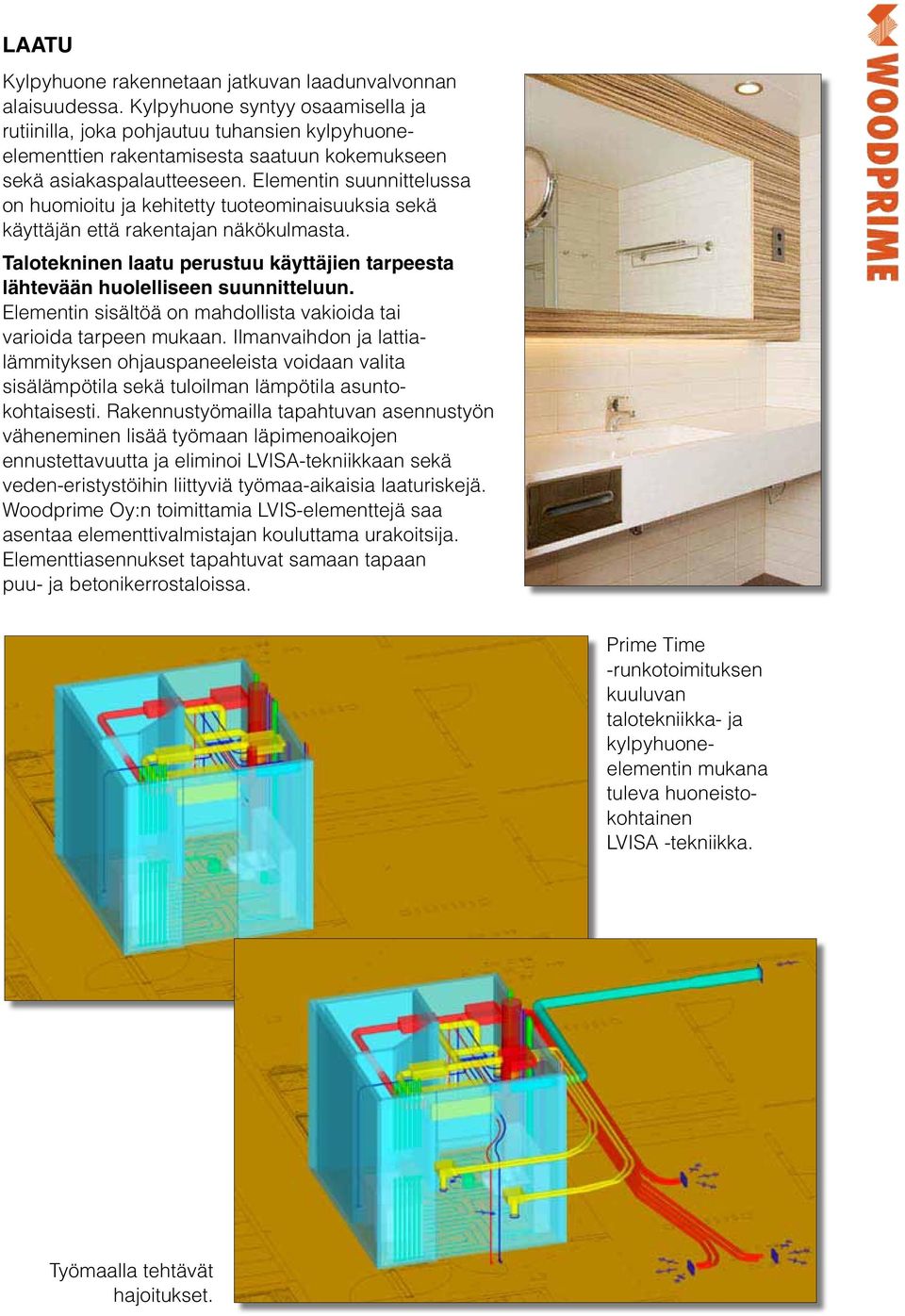

9 LAATU Kylpyhuone rakennetaan jatkuvan laadunvalvonnan alaisuudessa. Kylpyhuone syntyy osaamisella ja rutiinilla, joka pohjautuu tuhansien kylpyhuoneelementtien rakentamisesta saatuun kokemukseen sekä asiakaspalautteeseen. Elementin suunnittelussa on huomioitu ja kehitetty tuoteominaisuuksia sekä käyttäjän että rakentajan näkökulmasta. Talotekninen laatu perustuu käyttäjien tarpeesta lähtevään huolelliseen suunnitteluun. Elementin sisältöä on mahdollista vakioida tai varioida tarpeen mukaan. Ilmanvaihdon ja lattialämmityksen ohjauspaneeleista voidaan valita sisälämpötila sekä tuloilman lämpötila asuntokohtaisesti. Rakennustyömailla tapahtuvan asennustyön väheneminen lisää työmaan läpimenoaikojen ennustettavuutta ja eliminoi LVISA-tekniikkaan sekä veden-eristystöihin liittyviä työmaa-aikaisia laaturiskejä. Woodprime Oy:n toimittamia LVIS-elementtejä saa asentaa elementtivalmistajan kouluttama urakoitsija. Elementtiasennukset tapahtuvat samaan tapaan puu- ja betonikerrostaloissa. Prime Time -runkotoimituksen kuuluvan talotekniikka- ja kylpyhuoneelementin mukana tuleva huoneistokohtainen LVISA -tekniikka. Työmaalla tehtävät hajoitukset.

Elementin suunnittelussa on huomioitu ja kehitetty tuoteominaisuuksia sekä käyttäjän että rakentajan näkökulmasta.

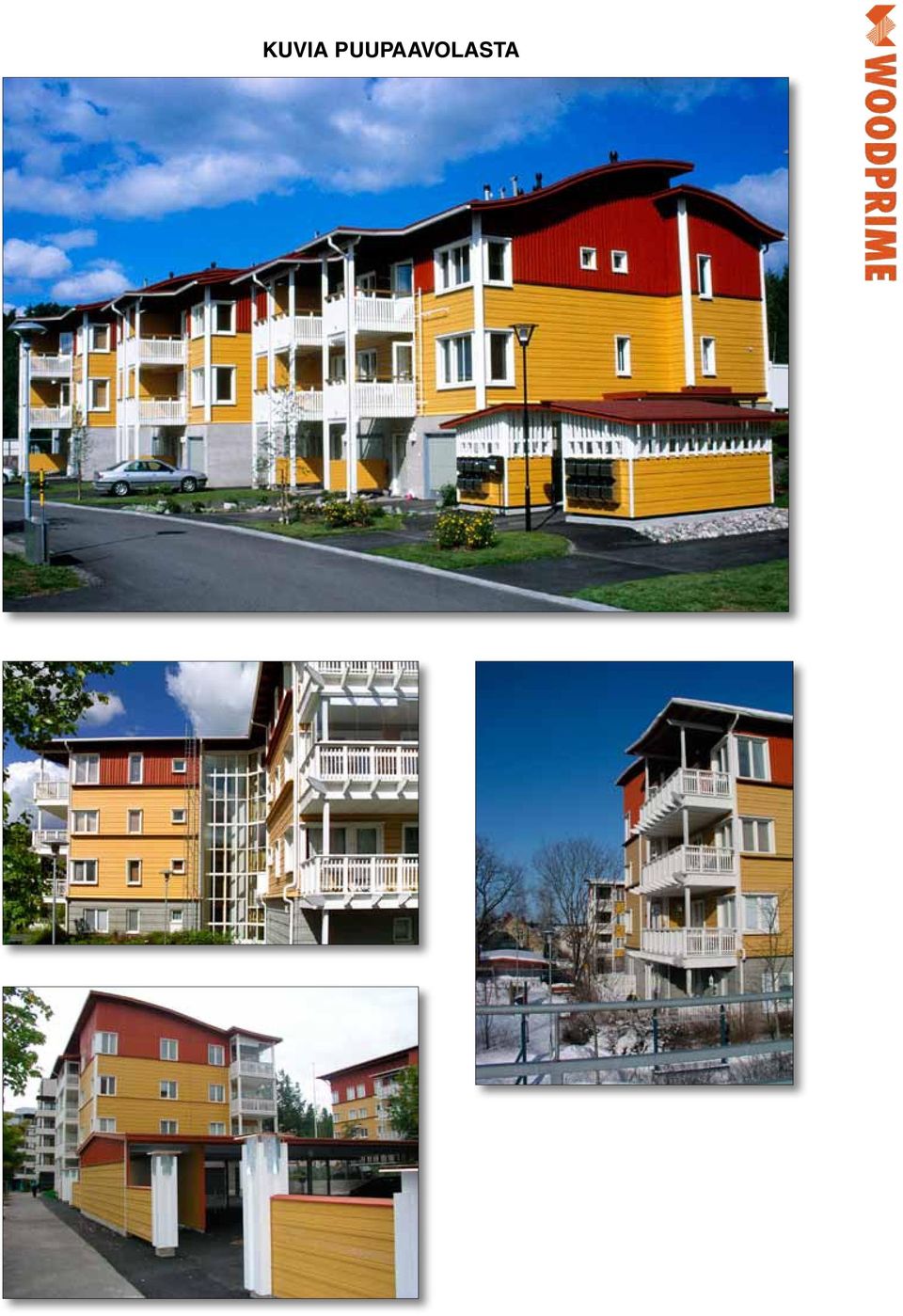

10 Kuvia puupaavolasta

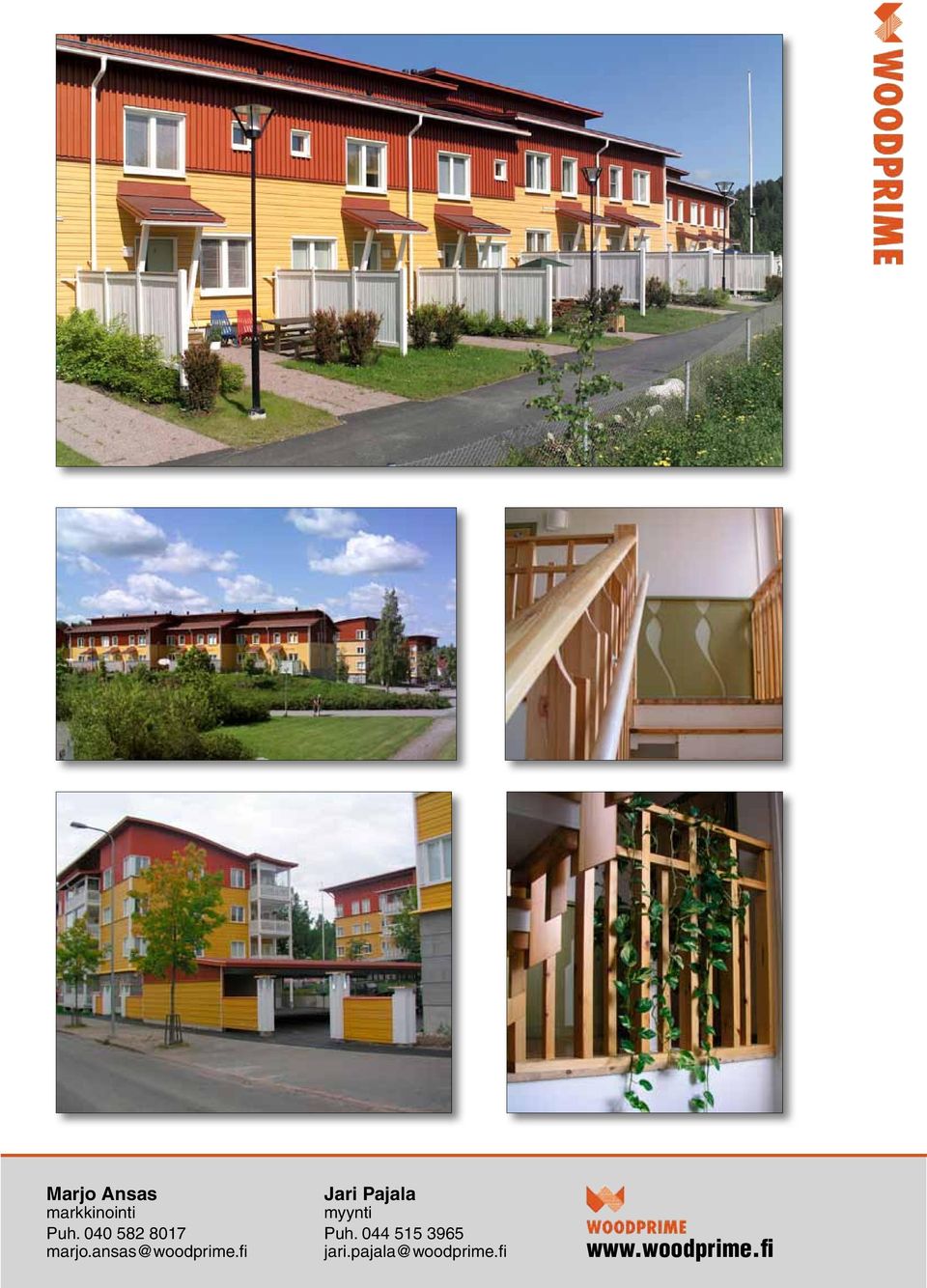

11 Marjo Ansas markkinointi Puh Jari Pajala myynti Puh
