1 Olosuhdehallinta, erityiskysymykset Kuvat: Puuinfo Oy ellei toisin mainittu

2 Kosteudenhallinta Koskee kaikkea rakentamista Materiaalin vedensietokyky ei oikeuta rakenteen kasteluun Home kasvaa kaikkien materiaalien pinnalla Kuivaketjun tulee säilyä rakennusmateriaalista riippumatta

3 Kuva: KLH

4 Puun kosteuseläminen

5 Puun kosteuseläminen

6 Puun kosteuseläminen CLT-levy seinien välissä

7 Esimerkki 1 CLT-levyn tai LVL-levyn kosteuspitoisuus (tehdastoimitus) esim. 12 % Työmaaolosuhde + 20 C, RH 70 % Puun kosteus 13 % 13 % 200 mm 200,5 mm Puun kosteuspitoisuuden muutos 12 % 13 % Puun mittamuutos 0,25 % / 1 % - yksikkö Levyn paksuuden muutos 200 mm 200,5 mm Lähde: Kärkkäinen M; Puun rakenne ja ominaisuudet Kuva: Stora Enso

8 Kuva: Adera

9 Esimerkki 2 CLT-levyn tai LVL-levyn kosteuspitoisuus (tehdastoimitus) esim. 12 % Työmaaolosuhteessa puu on kasteltu Puun kosteus esim. 24 % 200 mm 206 mm Puun kosteuspitoisuuden muutos 12 % 24 % Puun mittamuutos 0,25 % / 1 % - yksikkö CLT-levyn paksuuden muutos 200 mm 206 mm Kuva: Stora Enso

10 Puun kosteuseläminen Turpoaa esim. 6 mm 206 mm Lämmityskaudella kutistuu esim. 2 mm 198 mm Alkuperäinen esim. 200 mm

11 Paikalliset sääolosuhteet Suomi Itävalta Lähde: weather-and-climate.com

12 Paikalliset sääolosuhteet Suomi Itävalta Lähde: weather-and-climate.com

13 Paikalliset sääolosuhteet Suomi Itävalta Lähde: weather-and-climate.com

14 Kosteudenhallintasuunnitelma SFS 5978

15 Kosteudenhallintasuunnitelma SFS 5978 Kosteudenhallintasuunnitelma laatimisesta vastaa toteuttaja tehdään rakennesuunnittelun ja toteutuksen yhteistyönä pohjana työselostuksen tavoitetaso voi poiketa työselostuksesta, jos siihen on perusteet (tarvitaan osapuolten hyväksyntä) valmis ennen rakennusosien valmistusta tai rakentamista Kosteudenhallintasuunnitelma sisältää puurakenteiden tavoitekosteudet eri vaiheissa (koko prosessi tehdas työmaa) kosteuslähteet suojaustasot ja -menetelmät keinot ja tarkistukset kosteuspitoisuuksien todentamiseen Tavoitekosteudet ja suojaukset määrittää vastaava rakennesuunnittelija tuoteosasuunnittelija Asennussuunnitelma synkroonissa kosteudenhallintasuunnitelman kanssa

16 Kosteudenhallintasuunnitelma SFS 5978 Suunnittelukosteustila lämmitetty sisätila, KL 1, puun kosteus alle 12 % (RH 65 %, lämpötila 20 C) katettu lämmittämätön tila, KL 2, puun kosteus max 20 % (RH 85 %, lämpötila 20 C) huomioitava vuotuinen vaihtelu (KL 1: % ja KL 2: %) Puumateriaalin toimituskosteus sahatavara % (tulisi olla alle 20 %) Liimapuu, CLT tehdastoimitettuna % Vaneri, LVL tehdastoimitettuna 8 10 % liimapuu, vaneri, LVL, CLT varastotoimitettuna enintään 20 % kosteusmittavälineiden soveltuvuus varmistettava Rakennusaikainen kosteus hallitaan suojauksella (materiaalit ja rakennus) kastuneet puutuotteet kuivataan riittävän hitaasti (halkeilun estäminen) kuivauksessa puun kosteutta voidaan alentaa max 6 % kerralla rakennetta ei saa sulkea ennen halutun kosteuden saavuttamista

17 Kosteudenhallintasuunnitelma SFS 5978 Suojaustaso ST0, ei suojausta kosteuspitoisuus riippuu ilmastosta ja sitä ei voida taata suositeltava vain talvikausina ja lyhyinä jaksoina, ei kuitenkaan maakosketusta Suojaustaso ST1, muovi- tai pressusuojaus rakenteiden päällä kosteuspitoisuus alle 20 % varmistettava riittävä tuuletus Suojaustaso ST2, katesuoja kosteuspitoisuus alle 20 % varmempi kuin ST1 Suojaustaso ST3, sisäolosuhteet tai lämmitetty telttasuoja kosteuspitoisuus alle 15 % ST 1 ST 1 ST 2

18 Sääsuojaus

19 Sääsuojaus & Lopullinen katto

20 Sääsuojaus & Lopullinen katto

21 Sääsuojaus & Lopullinen katto Kuva: Erkki Eskola

22 Kuva: Metsä Wood

23

24 Paloturvallisuus

25

26 Tulitöitä Kuva: Erkki Eskola

27 Tulitöitä Kuva: Matti Yli-Sissala

28

29 Erityiskysymykset

30 Paloräystäs

31 Puujulkisivun palokatkot

32

33

34 Palosuojakäsittely B-s2, d0

35 Äänitekniikka Huoneistojen välinen seinä kostuu kahdesta runkopuoliskosta, joita ei saa kytkeä toisiinsa

36 Äänitekniikka Huoneistojen välinen välipohja koostuu lattiarakenteesta ja alakatosta, joita ei saa kytkeä toisiinsa

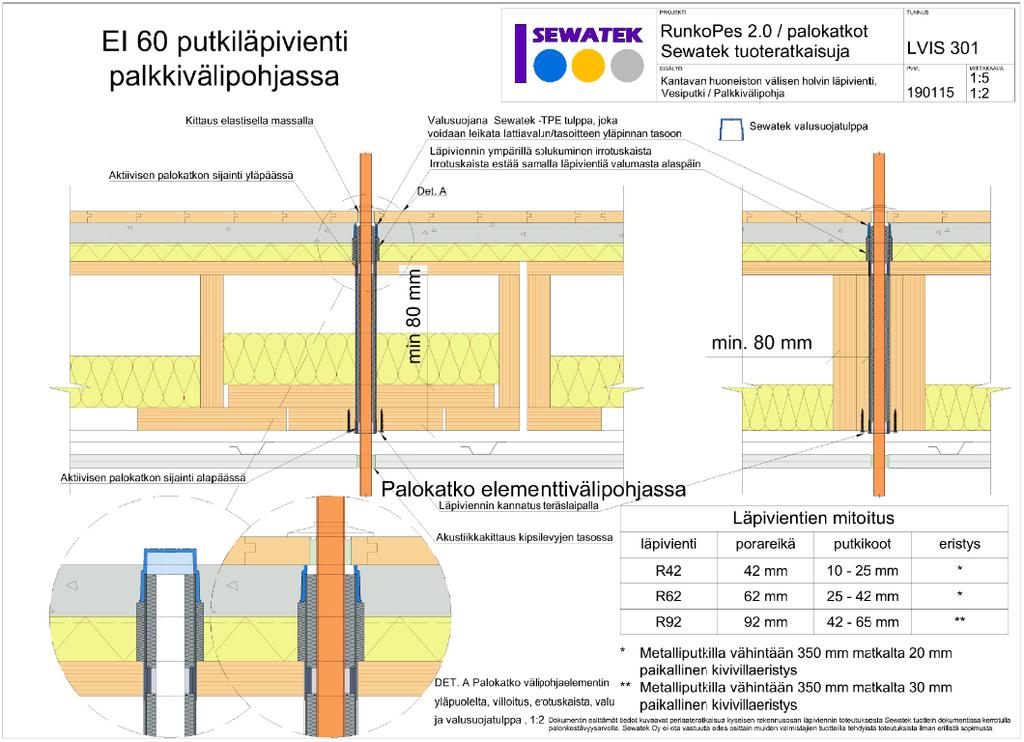

37 Läpiviennit

38 Läpiviennit

39 Läpiviennit

40 Läpiviennit

41

42

43

44

45 KIITOS!
