1 Kaasuliesilaitteet Vinkkejä toiseen kaasuun muuntamista varten ESSE-N / A.S. October 2004

2 Kaasuluokitukset 1. ryhmä: kaupunkikaasu, käytössä nykyään enää harvoin Alaryhmä a 2. ryhmä: maakaasu Alaryhmä H (korkea Wobbe-arvo) Alaryhmä L (matala Wobbe-arvo) Alaryhmä E (uusi alaryhmä, sisältää H:n ja osan L:ää) 3. ryhmä: LPG (= Liquefied Petroleum Gas l. nestekaasu) Alaryhmä B/P (butaani-propaaniseos) Alaryhmä B (butaani) Alaryhmä P (propaani) 2

3 Kaasuluokitukset Wobben arvoasteikko eri kaasuryhmille Kaasuryhmät ja -alaryhmät min max 1. Ryhmä - alaryhmä a 22,4 24,8 2. Ryhmä - alaryhmä H - alaryhmä L - alaryhmä E Ylempi Wobbe-arvo 15 C ja 1013,25 mbar [MJ/m³] 39,1 45,7 39,1 40,9 54,7 54,7 44,8 54,7 3. Ryhmä - alaryhmä B/P - alaryhmä P - alaryhmä B 72,9 72,9 72,9 81,8 87,3 87,3 76,8 87,3 3

4 Laitekategoriat Kategoria I: laite, joka sopii vain yhdelle kaasuryhmälle Kategoria II: laite, joka sopii 2 kaasuryhmälle Kategoria III: laite, joka sopii kaikille (3) kaasuryhmille 4

5 Nimellisteho Kun laitetta muutetaan toisentyyppistä tai -paineista kaasua varten, on äärimmäisen tärkeää, ettei polttimen nimellistehoa ylitetä Nimellisteho = tilavuusvirtausnopeus lämpöarvo (käytännön syistä kalorimetristä polttoarvoa ei voida käyttää liesien kohdalla) korkeampaa lämpöarvoa (tarkalleen ottaen korkeampaa Wobbe-arvoa) tai korkeampaa painetta tulee kompensoida pienemmällä vaikutusalalla 5

6 Kaasusuulakkeet Suutin ei ole sylinterimäinen, vaan sillä on pituussuuntainen profiili, jonka tarkoituksena on optimoida palaminen ja aiheutuvat äänet 6

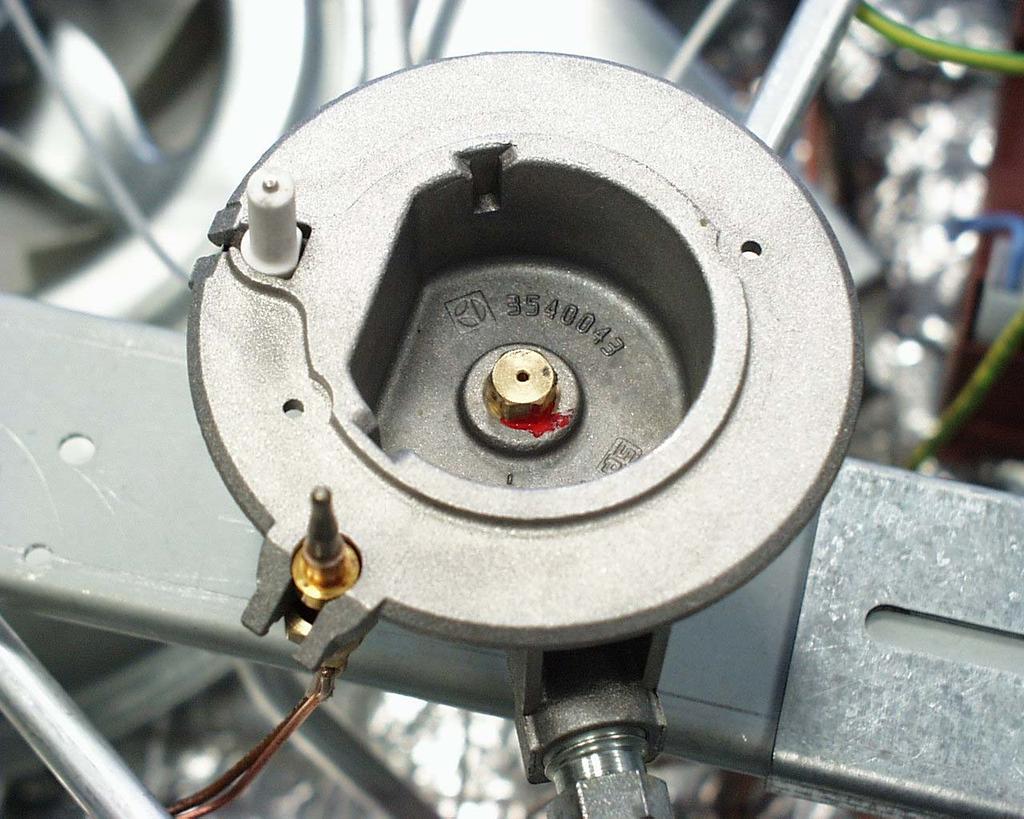

7 Electrolux-polttimet Sytytys Polttimen runko Turvatermopari Pääsuulake ensisijaisessa ilmakammiossa 7

8 Electrolux-polttimet Polttimen kruunu Polttimen kansi Polttimen runko Turvatermopari 8

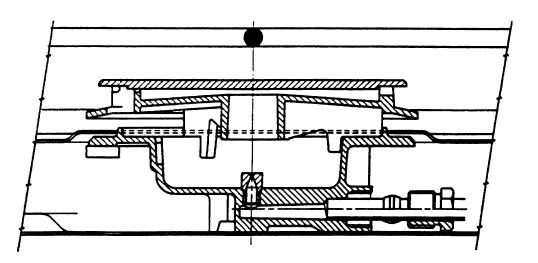

9 Electrolux-polttimet Pääasiallinen ilma ylhäältä päin, ei säädettävissä 9

10 Electrolux-polttimet maakaasu (H/L) 20 mbar LPG 30 mbar LPG 50 mbar Wok pika puolinop. apu pääsuutin H [x 0.01 mm] DKK: pääsuutin L [x 0.01 mm] ZO: pääsuutin LL [x 0.01 mm] DKK: ohitussuutin [x 0.01 mm] ZO: ohitussuutin [x 0.01 mm] LAITTEISSA, JOTKA MUUNNETTAVISSA LPG 30mbaariin ZO: ohitussuutin [x 0.01 mm] LAITTEISSA, JOTKA MUUNNETTAVISSA LPG 50mbaariin DKK: maks. teho [kw] ZO: maks. teho [kw] DKK: min. teho [kw] ZO: min. teho [kw] pääsuutin [x 0.01 mm] DKK: ohitussuutin [x 0.01 mm] ZO: ohitussuutin [x 0.01 mm] teho [kw] DKK pääsuutin [x 0.01 mm] ZO pääsuutin [x 0.01 mm] DKK: ohitussuutin [x 0.01 mm] ZO: ohitussuutin [x 0.01 mm] DKK: teho [kw] ZO: teho [kw] polttimen halkaisija [mm] kannen halkaisija [mm] tiivisteen halkaisija [mm] Poltintyyppi / / / 95 10

11 Muuntaminen toista kaasua varten Tarkista ensin laitteen luokitus ko. maassa muuntamisohjeet ohjekirjasta mieti myös, onko tarvittava muuntaminen teknisesti mahdollista ja lain mukaan sallittua ko. maassa 11

12 Muuntaminen toista kaasua varten esim. muuntaminen LPG:tä varten (30 ta 50 mbar) teknisesti mahdollista sallittua Saksassa, Italiassa, Isossa-Britanniassa ja Ranskassa, mutta ei Alankomaissa 12

13 Muuntaminen toista kaasua varten Kaasutyypin vaihtoa varten tulee ainoastaan tehdä seuraavat asiat: vaihda pääsuuttimet säädä ohivirtaus, jotta saadaan tasainen liekki matalimmalla säädöllä ainoastaan LPG 50 mbar:lle pitää vaihtaa myös ohivirtaus liimaa muuntotarra laitteeseen ensisijaista ilmansäätöä ei tarvita eikä sen säätö ole mahdollista Electrolux-polttimissa 13

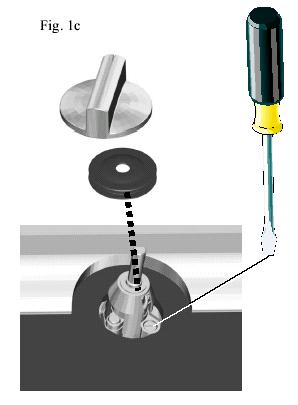

14 Muuntaminen toiseen kaasuun Vaihda pääsuutin Säädä ohivirtaus (vaihdetaan ainoastaan ohjeiden vaatimissa erikoistapauksissa) 14

15 Yksittäissuulakkeet varaosanumeroiden kera apupoltin puolinopea poltin pikapoltin 3-kruunun (Wok) poltin maakaasu H mbar / / / / 5 maakaasu L 25 mbar (Alankom.) / / / / 7 maakaasu LL 20 mbar (vain Saksa, paik all.) / / / 7 DKK: / 6 ZO: / 2 LPG 30 mbar / / / / 9 LPG 50 mbar / / / 8 DKK: / 1 ZO: / 0 15

16 Sarjat Useimmat tapaukset voidaan ratkaista käyttömällä seuraavia sarjoja: Maakaasuun H tai E muuntamista varten, mbar: / 9: 1 x 0,70; 2 x 0,96; 2 x 1, / 5: 1 x 0,70; 3 x 0,96; 1 x 1,19; 1 x 1,46; 1 x 1,13* LPG:hen muuntamista varten, 30 mbar: / 3: 1 x 0,50; 3 x 0,71; 1 x 0,86; 1 x 0, / 0: 1 x 0,50; 2 x 0,71; 1 x 0,86; 1 x 0,83* LPG:hen muuntamista varten, 50 mbar: / 0: 1 x 0,43; 3 x 0,60; 1 x 0,75; 1 x 0, / 7: 1 x 0,43; 2 x 0,60; 1 x 0,75; 1 x 0,76* * suutin uunipoltinta varten 16
