KG 1409B, KG 1408 Kaasuliesi sähkösytytyksellä

Transkriptio

1 KG 1409B, KG 1408 Kaasuliesi sähkösytytyksellä 1

2 Kiitos, että olette ostaneet Mastercook KG1409 kaasulieden. Laite on valmistettu turvallisuusdirektiivien EN , EN , EN ; EN määräyksiä noudattaen. Yleiset turvallisuusohjeet: - Lue käyttöohjeet ennen laitteen käyttöönottoa. Säilytä ostoa todistava asiapaperi. - Älä asenna, älä korjaa tai avaa laitetta itse, muuten takuu raukeaa. Laitteen saa asentaa vain kaasunjakeluyhtiön valtuuttama ammattilainen tai valtuutettu huoltoyritys. Liitä laite kaasuverkkoon lakiperäisten määräysten ja paikallisen kaasuntoimittajien teknisten ehtojen mukaisesti. Asiantuntematon korjaus saattaa johtaa onnettomuuksiin. Henkilövahinkojen välttämiseksi älä korjaa laitetta itse. Korjaustyö on annettava spesialistin tehtäväksi. Polttimia tai uunia ei saa käyttää lämmitykseen. Älä koskaan laita tyhjää astiaa toimivalle polttimelle. Varoitus: pikkulapset eivät saa oleskella toimivan lieden läheisyydessä. Isommat lapset saa käyttää liettä vain aikuisen valvonnan alaisina. Älä säilytä mitään tulenarkaa lieden alle sijaitsevassa lokerossa (paperi, pyyhkeet, muovipussit, puhdistusaineet tms.). Uunin avatulle luukulle ei saa laittaa mitään painavaa. Älä nojaa äläkä istu tai seiso avatulle uuninluukulle. Käyttötarkoitus Kaasuliesi on tarkoitettu vain kotikäyttöön. Älä koskaan käytä laitetta muuhuun tarkoitukseen. Jos havaitset kaasuvuodon tai tunnet kaasun hajua huoneessa: - sulje heti kaasun tulohana tai kaasupullon hana - sammuta avotuli tai savukkeet - kytke virta pois minkä tahansa sähkölaitteista - älä käytä huoneessa minkäänlaista mekaanista, kipinää tuottavaa laitetta - ava kaikki ikkunat ja ilmastoi huone perusteellisesti - ilmoita tilanteesta välittömästi huoltopisteelle tai kaasuntoimittajalle.

3 Huomio! - Kaikki lieden kaasu- ja sähköliitännän asennukset saa suorittaa VAIN alan ammattimies. - Älä koske sytettyyn polttimeen. - Kaasuletku ei saa joutua kosketukseen terävien esineiden kanssa. Vahingoittunut kaasuletku on vaihdettava uuteen, sitä ei saa käyttää korjattunakaan. - Ennen laitteen siirtämistä paikasta toiseen on kaasuhana suljettava. Virta tulee kytkeä laitteesta pois ennen uunin lampun vaihtamista. - Jos et aio käyttää liettä pitkäaikaisesti, sulje kaasuhana. - Sulje kaasu ennen laitteen puhdistusta. - Laita kansi liedelle vasta sitten, kun liesi on jäähtynyt. Laitteen osat Liesi on varustettu neljällä kaasupolttimella, sähkösytytyksellä, uunilla sekä astialaatikolla. Uunissa on sähkögrilli ja automaattinen liekinvarmistin, joka kytkee pois kaasun, mikäli liekki vahingossa sammuu. Kuva 1. 1 Liesitaso 2 Uuni 3- Luukku 4- Astialaatikko 5 Ohjauspaneeli 6 Lieden kansi 7,8,9 Kaasupolttimet 10 Astiatuet 11 Uunivuoka 12 Uuniritilä 14 Varras- ja teline grillaukseen (1409B)

4 ASENNUS Huonetila, johon laite asennetaan, tulee olla kuiva ja hyvin ilmastoitu. Laite on sijoitettava huoneessa siten, että laitteen kaikkiin ohjaimiin on esteetön pääsy. Älä sijoita liettä epävakaalle alustalle. Laitteen läheisyydessä ei saa olla syttyviä materiaaleja. Lieden takana olevan seinän materiaali ei saa olla syttyvä. Jätä lieden yläpuolelle riittävä tila ruuanlaiton höyryjen poistumiseksi. Jos mahdollista asenna lieden yläpuolelle liesituuletin. Liesituulettimen ja liesitason välinen etäisyys on oltava ainakin 650 mm. Lieden yläpuolelle ei saa asentaa yläkaappia! Liedessä on säädettävät jalat, niiden avulla voit säätää lieden suoraan. Pääset käsiksi lieden jalkoihin, jos vedät ulos astialaatikon tai kallistat laitetta hieman taaksepäin. Säädä jalkojen pituus, kääntäen jalkoja pidemmäksi tai lyhyemmäksi. Poista laitteesta kaikki pakkausmateriaali ja tarkasta, ettei laitteessa ole ulkoisia vaurioita. Älä asenna laitetta, jos se näyttää olevan vahingoittunut. Asenna polttimien osat. Laita astiatuet liedelle. Lieden päällä on kansi, joka on kuljetuksen aikana suljettu. Käyttämisen aikana pidetään kansi auki (90º ). Pidä kansi ylhäällä myös silloin, kun käytät ainoastaan uunia. Uunissa vasemmalla ylhäällä sijaitsee uunilämpötilan termostaatti. 1 Sisävalaistus 2 Grillivastus 3 Aukeama grillausvartaalle 4,5 Uunin poltin 6 Kannattimet uuniritilälle tai -pellille Ritilällä voi uuniin laittaa uunivuokan tms. uuniin sopivan astian. Uunipeltiä käytetään lihan paistamiseen ja leivontaan. Vartaan avulla grillataan lihaa, broileria ym. Grillitoiminnan aikana luukku jätetään raolleen, luukun ja uunin välille laitetaan toimituksessa mukana oleva höyryeste. Uunin alle sijaitsevassa laatikossa säilytetään keitinastioita.

5 Ohjauspaneeli Kts. alla oleva kuva Grillin ja vartaan käynnistys. Painikkeen 3. painalluksella grilli aloittaa toimintansa, grillivarras pyörii; uudella painalluksella se pysähtyy. Grilli kytkeytyy pois. Uunin valo syttyy painikkeen 4. painalluksella ja sammuu, jos samaa painiketta painetaan uudelleen. Merkkivalo palaa, kun grilli on päällä tai uunivalo palaa. Merkkivalo sammuu, kun uuni kytketään pois päältä. Polttimia säädettään kytkimillä 1. Ohjauspaneeli 1 Polttimien kytkimet 2 Uunin kytkimet 3 Grillin ja vartaan painike 4 Uunivalon painike 5 Sähkösytytys 6 Uunin merkkivalo Polttimien kytkimillä säädettään polttimeen joutuvan kaasun määrä, eli liekin korkeus. Kytkimissä olevat numerot merkitsevat lämpötilaa, joka kaasun palamisessa siitryy keitinastiaan. Alle olevasta taulukosta löydät numerojen mukaiset lämpötilat. 5 symboli lämpötila C 115º 140º 155º 170º 185º 200º 215º 225º 240º Lieden käyttö Jos uunin liittäminen virtaverkkoon 230V ei ole mahdollista, voi lieden polttimia sytyttää myös tulitikulla. Lieden voi liittää kiinteään kaasujohtoon tai nestekaasupulloon. Kaasuasennuksen saa suorittaa alan ammattimies!

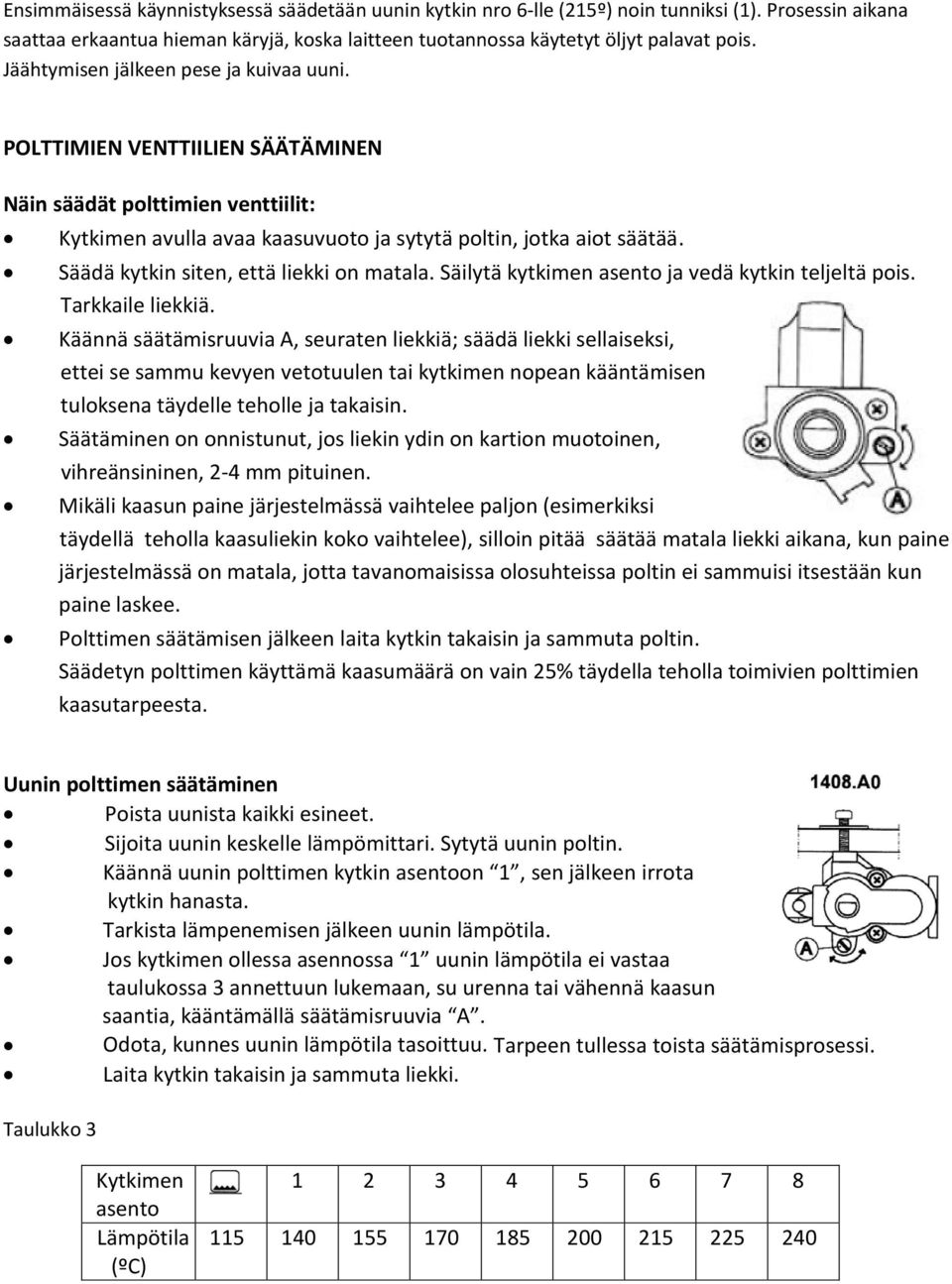

6 Ensimmäisessä käynnistyksessä säädetään uunin kytkin nro 6-lle (215º) noin tunniksi (1). Prosessin aikana saattaa erkaantua hieman käryjä, koska laitteen tuotannossa käytetyt öljyt palavat pois. Jäähtymisen jälkeen pese ja kuivaa uuni. POLTTIMIEN VENTTIILIEN SÄÄTÄMINEN Näin säädät polttimien venttiilit: Kytkimen avulla avaa kaasuvuoto ja sytytä poltin, jotka aiot säätää. Säädä kytkin siten, että liekki on matala. Säilytä kytkimen asento ja vedä kytkin teljeltä pois. Tarkkaile liekkiä. Käännä säätämisruuvia A, seuraten liekkiä; säädä liekki sellaiseksi, ettei se sammu kevyen vetotuulen tai kytkimen nopean kääntämisen tuloksena täydelle teholle ja takaisin. Säätäminen on onnistunut, jos liekin ydin on kartion muotoinen, vihreänsininen, 2-4 mm pituinen. Mikäli kaasun paine järjestelmässä vaihtelee paljon (esimerkiksi täydellä teholla kaasuliekin koko vaihtelee), silloin pitää säätää matala liekki aikana, kun paine järjestelmässä on matala, jotta tavanomaisissa olosuhteissa poltin ei sammuisi itsestään kun paine laskee. Polttimen säätämisen jälkeen laita kytkin takaisin ja sammuta poltin. Säädetyn polttimen käyttämä kaasumäärä on vain 25% täydella teholla toimivien polttimien kaasutarpeesta. Uunin polttimen säätäminen Poista uunista kaikki esineet. Sijoita uunin keskelle lämpömittari. Sytytä uunin poltin. Käännä uunin polttimen kytkin asentoon 1, sen jälkeen irrota kytkin hanasta. Tarkista lämpenemisen jälkeen uunin lämpötila. Jos kytkimen ollessa asennossa 1 uunin lämpötila ei vastaa taulukossa 3 annettuun lukemaan, su urenna tai vähennä kaasun saantia, kääntämällä säätämisruuvia A. Odota, kunnes uunin lämpötila tasoittuu. Tarpeen tullessa toista säätämisprosessi. Laita kytkin takaisin ja sammuta liekki. Taulukko 3 Kytkimen asento Lämpötila (ºC)

7 SUUTIMIEN VAIHTO Lieden takana sijaitsevassa tarrassa on osoitettu, minkätyyppiseen kaasuun ja millaisen kaasun paineeseen on säädetty. Jos kaasutyyppi muuttuu, pitää suuttimet vaihtaa ja säätää kaasun saanti. Näin vaihdat suutimet: sulje kaasuhana kaasujärjestelmässä tai kaasupullossa varmista, että lieden kaikki kaasupolttimien kytkimet ovat asennossa 0 irrota astiatuet, polttimien kannet ja kruunut irrota suuttimet ja laita niiden asemesta uudet, alle olevan taulukon tietojen mukaisesti laita takaisin polttimien kruunut ja kannet säädä kaasupolttimien venttiilit ja tarkista kaikkien liitoskohtien kunto Uunin suuttimen vaihtaminen: (ks. ylhäällä olevaa kuva) poista astialokero Poista reiän kautta uunin polttimien letkun (4) lukitus (3). Sen jälkeen irrota suutin (5), asenna sen tilalle uusi suutin ja asenna lukitus uudelleen hanaan Säädä uunin poltin Suuttimien tarkastuksen jälkeen varmista, että kaikki liitokset ovat kaasutiiviitä. Eri kaasutyypeille suuttimien halkaisijat (mm) löydät alla olevasta taulukosta. Pieni poltin Keskikokoinen Iso poltin Uunin poltin poltin G20 13 mbar 0,80 1,10 1,35 1,60 G20 20 mbar 0,70 1,02 1,25 1,50 G30 37 mbar 0,50 0,70 0,80 0,80

8 KAASULIEDEN KÄYTTÄMINEN Kaasuvuoto polttimissa avataan ja suljetaan vastaavien kytkimien avulla. Ennen polttimen päällekytkentää varmista, että säädät nimenomaan sen kytkimen, jonka mukaisen polttimen aiot sytyttää. Liekin säätäminen. Liekki ei saa nousta yli keitinastian alareunan. Liekin korkeus riippuu kytkimen asennosta. Asento 0 poltin on kytketty pois (kaasun saanti polttimeen katkaistu). Korkein teho on sopiva siihen asti, kunnes neste keitinastiassa kiehuu, sen jälkeen liekki pitää säätää pienemmälle teholle ja jatkaa keittämistä hitaalla tulella. Liekin koko on säädettävä tehotasojen 1-8 välillä. Polttimien sytyttäminen. Laite on varustettu liekinvarmistusjärjestelmällä, joka katkaisee kaasuvuodon polttimiin heti, kun liekki mistäkin syystä sammuu (esim. ylikiehumisen tuloksena). Paina valittu polttimen kytkin kokonaan sisään ja kierrä vastaapäivään, pitäen kytkin painettuna. Laita samanaikaisesti palava tulitikku polttimen viereen, kunnes poltin syttyy. Jos laite on varustettu sähkösytytyspainikkeella, et tarvitse tulitikkua, vaan paina sytytyspainiketta. Polttimen syttyessä pidä kytkin vielä sekunnin verran painettuna, kunnes liekinvarmistuksen järjestelmä aktivoituu. Vapauta kytkin ja säädä liekin korkeus. Jos liekki vahingossa sammuu, sulje kaasuvuoto ja odota ainakin 1 minuutti ennen uutta yritystä. YMPÄRISTÖNSUOJELU Direktiivin 2002/96/EC mukaisesti on laite varustettu ylivedetyn roskakorin muotoisella symbolilla. Symboli merkitsee, että käytettyä laitetta ei saa heittää pois tavallisen talousjätteen mukana. Käyttäjän on toimitettava vanha laite sähkö- ja elektroniikkalaitteiten kierrätys- tai keräyspisteeseen. Asianmukaisella lajittelulla vähennät sähkö- ja elektroniikkalaitteiden ja akkujen aiheuttamia ympäristöhaittoja ja edistät niiden uudelleenkäyttöä, kierrättämistä ja talteenottoa.
