1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

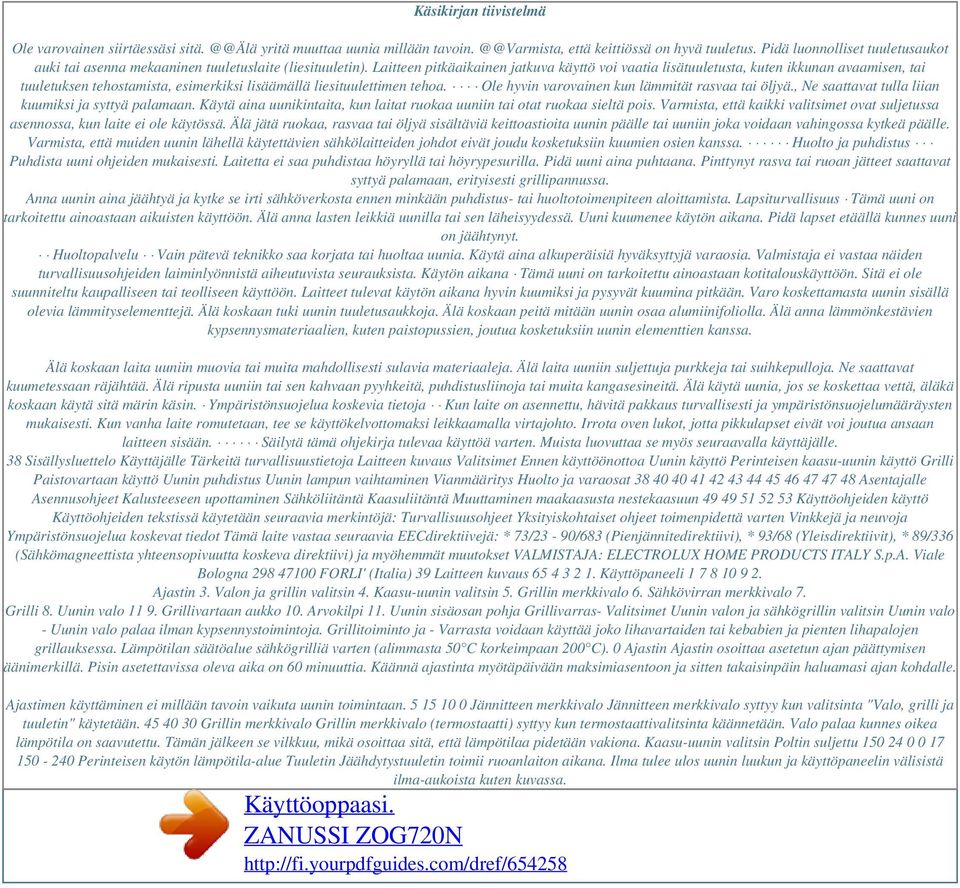

2 Käsikirjan tiivistelmä Ole varovainen siirtäessäsi sitä. yritä muuttaa uunia millään tavoin. että keittiössä on hyvä tuuletus. Pidä luonnolliset tuuletusaukot auki tai asenna mekaaninen tuuletuslaite (liesituuletin). Laitteen pitkäaikainen jatkuva käyttö voi vaatia lisätuuletusta, kuten ikkunan avaamisen, tai tuuletuksen tehostamista, esimerkiksi lisäämällä liesituulettimen tehoa. Ole hyvin varovainen kun lämmität rasvaa tai öljyä., Ne saattavat tulla liian kuumiksi ja syttyä palamaan. Käytä aina uunikintaita, kun laitat ruokaa uuniin tai otat ruokaa sieltä pois. Varmista, että kaikki valitsimet ovat suljetussa asennossa, kun laite ei ole käytössä. Älä jätä ruokaa, rasvaa tai öljyä sisältäviä keittoastioita uunin päälle tai uuniin joka voidaan vahingossa kytkeä päälle. Varmista, että muiden uunin lähellä käytettävien sähkölaitteiden johdot eivät joudu kosketuksiin kuumien osien kanssa. Huolto ja puhdistus Puhdista uuni ohjeiden mukaisesti. Laitetta ei saa puhdistaa höyryllä tai höyrypesurilla. Pidä uuni aina puhtaana. Pinttynyt rasva tai ruoan jätteet saattavat syttyä palamaan, erityisesti grillipannussa. Anna uunin aina jäähtyä ja kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista. Lapsiturvallisuus Tämä uuni on tarkoitettu ainoastaan aikuisten käyttöön. Älä anna lasten leikkiä uunilla tai sen läheisyydessä. Uuni kuumenee käytön aikana. Pidä lapset etäällä kunnes uuni on jäähtynyt. Huoltopalvelu Vain pätevä teknikko saa korjata tai huoltaa uunia. Käytä aina alkuperäisiä hyväksyttyjä varaosia. Valmistaja ei vastaa näiden turvallisuusohjeiden laiminlyönnistä aiheutuvista seurauksista. Käytön aikana Tämä uuni on tarkoitettu ainoastaan kotitalouskäyttöön. Sitä ei ole suunniteltu kaupalliseen tai teolliseen käyttöön. Laitteet tulevat käytön aikana hyvin kuumiksi ja pysyvät kuumina pitkään. Varo koskettamasta uunin sisällä olevia lämmityselementtejä. Älä koskaan tuki uunin tuuletusaukkoja. Älä koskaan peitä mitään uunin osaa alumiinifoliolla. Älä anna lämmönkestävien kypsennysmateriaalien, kuten paistopussien, joutua kosketuksiin uunin elementtien kanssa. Älä koskaan laita uuniin muovia tai muita mahdollisesti sulavia materiaaleja. Älä laita uuniin suljettuja purkkeja tai suihkepulloja. Ne saattavat kuumetessaan räjähtää. Älä ripusta uuniin tai sen kahvaan pyyhkeitä, puhdistusliinoja tai muita kangasesineitä. Älä käytä uunia, jos se koskettaa vettä, äläkä koskaan käytä sitä märin käsin. Ympäristönsuojelua koskevia tietoja Kun laite on asennettu, hävitä pakkaus turvallisesti ja ympäristönsuojelumääräysten mukaisesti. Kun vanha laite romutetaan, tee se käyttökelvottomaksi leikkaamalla virtajohto. Irrota oven lukot, jotta pikkulapset eivät voi joutua ansaan laitteen sisään. Säilytä tämä ohjekirja tulevaa käyttöä varten. Muista luovuttaa se myös seuraavalla käyttäjälle. 38 Sisällysluettelo Käyttäjälle Tärkeitä turvallisuustietoja Laitteen kuvaus Valitsimet Ennen käyttöönottoa Uunin käyttö Perinteisen kaasu-uunin käyttö Grilli Paistovartaan käyttö Uunin puhdistus Uunin lampun vaihtaminen Vianmääritys Huolto ja varaosat Asentajalle Asennusohjeet Kalusteeseen upottaminen Sähköliitäntä Kaasuliitäntä Muuttaminen maakaasusta nestekaasuun Käyttöohjeiden käyttö Käyttöohjeiden tekstissä käytetään seuraavia merkintöjä: Turvallisuusohjeet Yksityiskohtaiset ohjeet toimenpidettä varten Vinkkejä ja neuvoja Ympäristönsuojelua koskevat tiedot Tämä laite vastaa seuraavia EECdirektiivejä: * 73/23-90/683 (Pienjännitedirektiivi), * 93/68 (Yleisdirektiivit), * 89/336 (Sähkömagneettista yhteensopivuutta koskeva direktiivi) ja myöhemmät muutokset VALMISTAJA: ELECTROLUX HOME PRODUCTS ITALY S.p.A. Viale Bologna FORLI' (Italia) 39 Laitteen kuvaus Käyttöpaneeli Ajastin 3. Valon ja grillin valitsin 4. Kaasu-uunin valitsin 5. Grillin merkkivalo 6. Sähkövirran merkkivalo 7. Grilli 8. Uunin valo Grillivartaan aukko 10. Arvokilpi 11. Uunin sisäosan pohja Grillivarras- Valitsimet Uunin valon ja sähkögrillin valitsin Uunin valo - Uunin valo palaa ilman kypsennystoimintoja. Grillitoiminto ja - Varrasta voidaan käyttää joko lihavartaiden tai kebabien ja pienten lihapalojen grillauksessa. Lämpötilan säätöalue sähkögrilliä varten (alimmasta 50 C korkeimpaan 200 C). 0 Ajastin Ajastin osoittaa asetetun ajan päättymisen äänimerkillä. Pisin asetettavissa oleva aika on 60 minuuttia. Käännä ajastinta myötäpäivään maksimiasentoon ja sitten takaisinpäin haluamasi ajan kohdalle. Ajastimen käyttäminen ei millään tavoin vaikuta uunin toimintaan Jännitteen merkkivalo Jännitteen merkkivalo syttyy kun valitsinta "Valo, grilli ja tuuletin" käytetään Grillin merkkivalo Grillin merkkivalo (termostaatti) syttyy kun termostaattivalitsinta käännetään. Valo palaa kunnes oikea lämpötila on saavutettu. Tämän jälkeen se vilkkuu, mikä osoittaa sitä, että lämpötilaa pidetään vakiona. Kaasu-uunin valitsin Poltin suljettu Perinteisen käytön lämpötila-alue Tuuletin Jäähdytystuuletin toimii ruoanlaiton aikana. Ilma tulee ulos uunin luukun ja käyttöpaneelin välisistä ilma-aukoista kuten kuvassa.

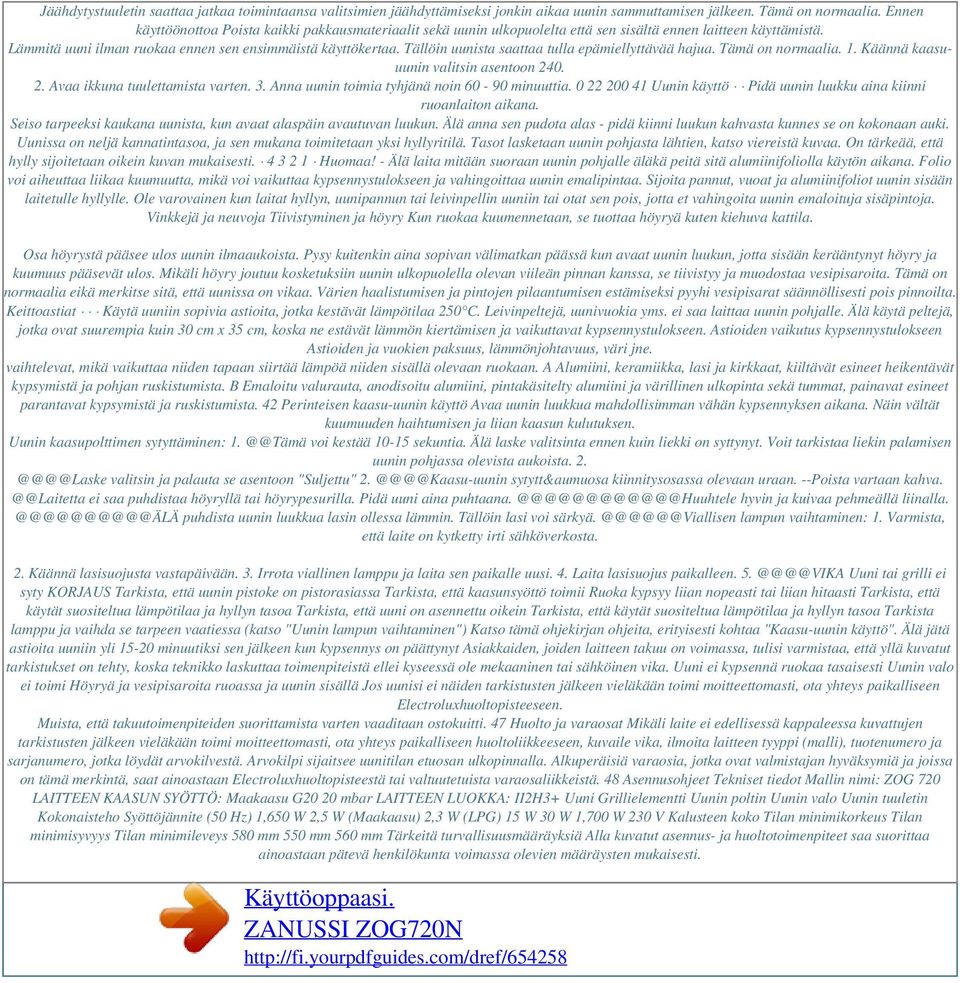

3 Jäähdytystuuletin saattaa jatkaa toimintaansa valitsimien jäähdyttämiseksi jonkin aikaa uunin sammuttamisen jälkeen. Tämä on normaalia. Ennen käyttöönottoa Poista kaikki pakkausmateriaalit sekä uunin ulkopuolelta että sen sisältä ennen laitteen käyttämistä. Lämmitä uuni ilman ruokaa ennen sen ensimmäistä käyttökertaa. Tällöin uunista saattaa tulla epämiellyttävää hajua. Tämä on normaalia. 1. Käännä kaasuuunin valitsin asentoon Avaa ikkuna tuulettamista varten. 3. Anna uunin toimia tyhjänä noin minuuttia Uunin käyttö Pidä uunin luukku aina kiinni ruoanlaiton aikana. Seiso tarpeeksi kaukana uunista, kun avaat alaspäin avautuvan luukun. Älä anna sen pudota alas - pidä kiinni luukun kahvasta kunnes se on kokonaan auki. Uunissa on neljä kannatintasoa, ja sen mukana toimitetaan yksi hyllyritilä. Tasot lasketaan uunin pohjasta lähtien, katso viereistä kuvaa. On tärkeää, että hylly sijoitetaan oikein kuvan mukaisesti Huomaa! - Älä laita mitään suoraan uunin pohjalle äläkä peitä sitä alumiinifoliolla käytön aikana. Folio voi aiheuttaa liikaa kuumuutta, mikä voi vaikuttaa kypsennystulokseen ja vahingoittaa uunin emalipintaa. Sijoita pannut, vuoat ja alumiinifoliot uunin sisään laitetulle hyllylle. Ole varovainen kun laitat hyllyn, uunipannun tai leivinpellin uuniin tai otat sen pois, jotta et vahingoita uunin emaloituja sisäpintoja. Vinkkejä ja neuvoja Tiivistyminen ja höyry Kun ruokaa kuumennetaan, se tuottaa höyryä kuten kiehuva kattila. Osa höyrystä pääsee ulos uunin ilmaaukoista. Pysy kuitenkin aina sopivan välimatkan päässä kun avaat uunin luukun, jotta sisään kerääntynyt höyry ja kuumuus pääsevät ulos. Mikäli höyry joutuu kosketuksiin uunin ulkopuolella olevan viileän pinnan kanssa, se tiivistyy ja muodostaa vesipisaroita. Tämä on normaalia eikä merkitse sitä, että uunissa on vikaa. Värien haalistumisen ja pintojen pilaantumisen estämiseksi pyyhi vesipisarat säännöllisesti pois pinnoilta. Keittoastiat Käytä uuniin sopivia astioita, jotka kestävät lämpötilaa 250 C. Leivinpeltejä, uunivuokia yms. ei saa laittaa uunin pohjalle. Älä käytä peltejä, jotka ovat suurempia kuin 30 cm x 35 cm, koska ne estävät lämmön kiertämisen ja vaikuttavat kypsennystulokseen. Astioiden vaikutus kypsennystulokseen Astioiden ja vuokien paksuus, lämmönjohtavuus, väri jne. vaihtelevat, mikä vaikuttaa niiden tapaan siirtää lämpöä niiden sisällä olevaan ruokaan. A Alumiini, keramiikka, lasi ja kirkkaat, kiiltävät esineet heikentävät kypsymistä ja pohjan ruskistumista. B Emaloitu valurauta, anodisoitu alumiini, pintakäsitelty alumiini ja värillinen ulkopinta sekä tummat, painavat esineet parantavat kypsymistä ja ruskistumista. 42 Perinteisen kaasu-uunin käyttö Avaa uunin luukkua mahdollisimman vähän kypsennyksen aikana. Näin vältät kuumuuden haihtumisen ja liian kaasun kulutuksen. Uunin kaasupolttimen sytyttäminen: voi kestää sekuntia. Älä laske valitsinta ennen kuin liekki on syttynyt. Voit tarkistaa liekin palamisen uunin pohjassa olevista aukoista. valitsin ja palauta se asentoon "Suljettu" sytytt&aumuosa kiinnitysosassa olevaan uraan. --Poista vartaan ei saa puhdistaa höyryllä tai höyrypesurilla. Pidä uuni aina hyvin ja kuivaa pehmeällä puhdista uunin luukkua lasin ollessa lämmin. Tällöin lasi voi lampun vaihtaminen: 1. Varmista, että laite on kytketty irti sähköverkosta. 2. Käännä lasisuojusta vastapäivään. 3. Irrota viallinen lamppu ja laita sen paikalle uusi. 4. Laita lasisuojus paikalleen. Uuni tai grilli ei syty KORJAUS Tarkista, että uunin pistoke on pistorasiassa Tarkista, että kaasunsyöttö toimii Ruoka kypsyy liian nopeasti tai liian hitaasti Tarkista, että käytät suositeltua lämpötilaa ja hyllyn tasoa Tarkista, että uuni on asennettu oikein Tarkista, että käytät suositeltua lämpötilaa ja hyllyn tasoa Tarkista lamppu ja vaihda se tarpeen vaatiessa (katso "Uunin lampun vaihtaminen") Katso tämä ohjekirjan ohjeita, erityisesti kohtaa "Kaasu-uunin käyttö". Älä jätä astioita uuniin yli minuutiksi sen jälkeen kun kypsennys on päättynyt Asiakkaiden, joiden laitteen takuu on voimassa, tulisi varmistaa, että yllä kuvatut tarkistukset on tehty, koska teknikko laskuttaa toimenpiteistä ellei kyseessä ole mekaaninen tai sähköinen vika. Uuni ei kypsennä ruokaa tasaisesti Uunin valo ei toimi Höyryä ja vesipisaroita ruoassa ja uunin sisällä Jos uunisi ei näiden tarkistusten jälkeen vieläkään toimi moitteettomasti, ota yhteys paikalliseen Electroluxhuoltopisteeseen. Muista, että takuutoimenpiteiden suorittamista varten vaaditaan ostokuitti. 47 Huolto ja varaosat Mikäli laite ei edellisessä kappaleessa kuvattujen tarkistusten jälkeen vieläkään toimi moitteettomasti, ota yhteys paikalliseen huoltoliikkeeseen, kuvaile vika, ilmoita laitteen tyyppi (malli), tuotenumero ja sarjanumero, jotka löydät arvokilvestä. Arvokilpi sijaitsee uunitilan etuosan ulkopinnalla. Alkuperäisiä varaosia, jotka ovat valmistajan hyväksymiä ja joissa on tämä merkintä, saat ainoastaan Electroluxhuoltopisteestä tai valtuutetuista varaosaliikkeistä. 48 Asennusohjeet Tekniset tiedot Mallin nimi: ZOG 720 LAITTEEN KAASUN SYÖTTÖ: Maakaasu G20 20 mbar LAITTEEN LUOKKA: II2H3+ Uuni Grillielementti Uunin poltin Uunin valo Uunin tuuletin Kokonaisteho Syöttöjännite (50 Hz) 1,650 W 2,5 W (Maakaasu) 2,3 W (LPG) 15 W 30 W 1,700 W 230 V Kalusteen koko Tilan minimikorkeus Tilan minimisyvyys Tilan minimileveys 580 mm 550 mm 560 mm Tärkeitä turvallisuusmääräyksiä Alla kuvatut asennus- ja huoltotoimenpiteet saa suorittaa ainoastaan pätevä henkilökunta voimassa olevien määräysten mukaisesti.

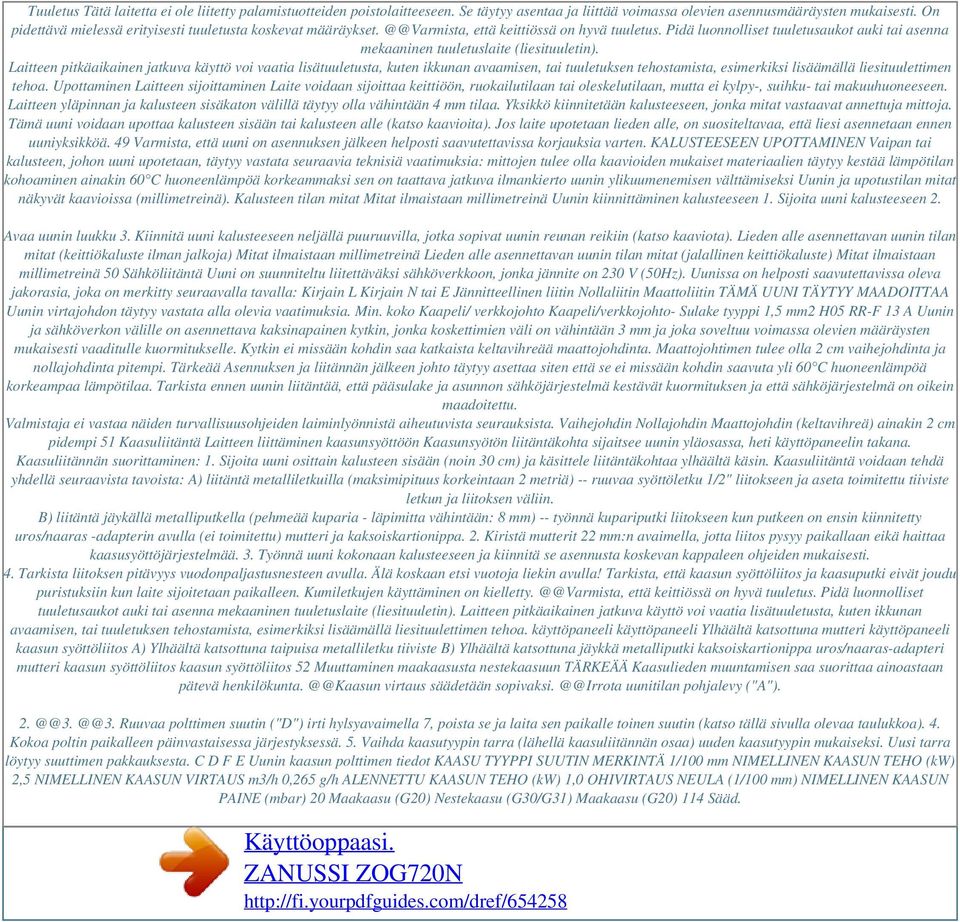

4 Tuuletus Tätä laitetta ei ole liitetty palamistuotteiden poistolaitteeseen. Se täytyy asentaa ja liittää voimassa olevien asennusmääräysten mukaisesti. On pidettävä mielessä erityisesti tuuletusta koskevat määräykset. että keittiössä on hyvä tuuletus. Pidä luonnolliset tuuletusaukot auki tai asenna mekaaninen tuuletuslaite (liesituuletin). Laitteen pitkäaikainen jatkuva käyttö voi vaatia lisätuuletusta, kuten ikkunan avaamisen, tai tuuletuksen tehostamista, esimerkiksi lisäämällä liesituulettimen tehoa. Upottaminen Laitteen sijoittaminen Laite voidaan sijoittaa keittiöön, ruokailutilaan tai oleskelutilaan, mutta ei kylpy-, suihku- tai makuuhuoneeseen. Laitteen yläpinnan ja kalusteen sisäkaton välillä täytyy olla vähintään 4 mm tilaa. Yksikkö kiinnitetään kalusteeseen, jonka mitat vastaavat annettuja mittoja. Tämä uuni voidaan upottaa kalusteen sisään tai kalusteen alle (katso kaavioita). Jos laite upotetaan lieden alle, on suositeltavaa, että liesi asennetaan ennen uuniyksikköä. 49 Varmista, että uuni on asennuksen jälkeen helposti saavutettavissa korjauksia varten. KALUSTEESEEN UPOTTAMINEN Vaipan tai kalusteen, johon uuni upotetaan, täytyy vastata seuraavia teknisiä vaatimuksia: mittojen tulee olla kaavioiden mukaiset materiaalien täytyy kestää lämpötilan kohoaminen ainakin 60 C huoneenlämpöä korkeammaksi sen on taattava jatkuva ilmankierto uunin ylikuumenemisen välttämiseksi Uunin ja upotustilan mitat näkyvät kaavioissa (millimetreinä). Kalusteen tilan mitat Mitat ilmaistaan millimetreinä Uunin kiinnittäminen kalusteeseen 1. Sijoita uuni kalusteeseen 2. Avaa uunin luukku 3. Kiinnitä uuni kalusteeseen neljällä puuruuvilla, jotka sopivat uunin reunan reikiin (katso kaaviota). Lieden alle asennettavan uunin tilan mitat (keittiökaluste ilman jalkoja) Mitat ilmaistaan millimetreinä Lieden alle asennettavan uunin tilan mitat (jalallinen keittiökaluste) Mitat ilmaistaan millimetreinä 50 Sähköliitäntä Uuni on suunniteltu liitettäväksi sähköverkkoon, jonka jännite on 230 V (50Hz). Uunissa on helposti saavutettavissa oleva jakorasia, joka on merkitty seuraavalla tavalla: Kirjain L Kirjain N tai E Jännitteellinen liitin Nollaliitin Maattoliitin TÄMÄ UUNI TÄYTYY MAADOITTAA Uunin virtajohdon täytyy vastata alla olevia vaatimuksia. Min. koko Kaapeli/ verkkojohto Kaapeli/verkkojohto- Sulake tyyppi 1,5 mm2 H05 RR-F 13 A Uunin ja sähköverkon välille on asennettava kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm ja joka soveltuu voimassa olevien määräysten mukaisesti vaaditulle kuormitukselle. Kytkin ei missään kohdin saa katkaista keltavihreää maattojohdinta. Maattojohtimen tulee olla 2 cm vaihejohdinta ja nollajohdinta pitempi. Tärkeää Asennuksen ja liitännän jälkeen johto täytyy asettaa siten että se ei missään kohdin saavuta yli 60 C huoneenlämpöä korkeampaa lämpötilaa. Tarkista ennen uunin liitäntää, että pääsulake ja asunnon sähköjärjestelmä kestävät kuormituksen ja että sähköjärjestelmä on oikein maadoitettu. Valmistaja ei vastaa näiden turvallisuusohjeiden laiminlyönnistä aiheutuvista seurauksista. Vaihejohdin Nollajohdin Maattojohdin (keltavihreä) ainakin 2 cm pidempi 51 Kaasuliitäntä Laitteen liittäminen kaasunsyöttöön Kaasunsyötön liitäntäkohta sijaitsee uunin yläosassa, heti käyttöpaneelin takana. Kaasuliitännän suorittaminen: 1. Sijoita uuni osittain kalusteen sisään (noin 30 cm) ja käsittele liitäntäkohtaa ylhäältä käsin. Kaasuliitäntä voidaan tehdä yhdellä seuraavista tavoista: A) liitäntä metalliletkuilla (maksimipituus korkeintaan 2 metriä) -- ruuvaa syöttöletku 1/2" liitokseen ja aseta toimitettu tiiviste letkun ja liitoksen väliin. B) liitäntä jäykällä metalliputkella (pehmeää kuparia - läpimitta vähintään: 8 mm) -- työnnä kupariputki liitokseen kun putkeen on ensin kiinnitetty uros/naaras -adapterin avulla (ei toimitettu) mutteri ja kaksoiskartionippa. 2. Kiristä mutterit 22 mm:n avaimella, jotta liitos pysyy paikallaan eikä haittaa kaasusyöttöjärjestelmää. 3. Työnnä uuni kokonaan kalusteeseen ja kiinnitä se asennusta koskevan kappaleen ohjeiden mukaisesti. 4. Tarkista liitoksen pitävyys vuodonpaljastusnesteen avulla. Älä koskaan etsi vuotoja liekin avulla! Tarkista, että kaasun syöttöliitos ja kaasuputki eivät joudu puristuksiin kun laite sijoitetaan paikalleen. Kumiletkujen käyttäminen on että keittiössä on hyvä tuuletus. Pidä luonnolliset tuuletusaukot auki tai asenna mekaaninen tuuletuslaite (liesituuletin). Laitteen pitkäaikainen jatkuva käyttö voi vaatia lisätuuletusta, kuten ikkunan avaamisen, tai tuuletuksen tehostamista, esimerkiksi lisäämällä liesituulettimen tehoa. käyttöpaneeli käyttöpaneeli Ylhäältä katsottuna mutteri käyttöpaneeli kaasun syöttöliitos A) Ylhäältä katsottuna taipuisa metalliletku tiiviste B) Ylhäältä katsottuna jäykkä metalliputki kaksoiskartionippa uros/naaras-adapteri mutteri kaasun syöttöliitos kaasun syöttöliitos 52 Muuttaminen maakaasusta nestekaasuun TÄRKEÄÄ Kaasulieden muuntamisen saa suorittaa ainoastaan pätevä virtaus säädetään uunitilan pohjalevy Ruuvaa polttimen suutin ("D") irti hylsyavaimella 7, poista se ja laita sen paikalle toinen suutin (katso tällä sivulla olevaa taulukkoa). 4. Kokoa poltin paikalleen päinvastaisessa järjestyksessä. 5. Vaihda kaasutyypin tarra (lähellä kaasuliitännän osaa) uuden kaasutyypin mukaiseksi. Uusi tarra löytyy suuttimen pakkauksesta. C D F E Uunin kaasun polttimen tiedot KAASU TYYPPI SUUTIN MERKINTÄ 1/100 mm NIMELLINEN KAASUN TEHO (kw) 2,5 NIMELLINEN KAASUN VIRTAUS m3/h 0,265 g/h ALENNETTU KAASUN TEHO (kw) 1,0 OHIVIRTAUS NEULA (1/100 mm) NIMELLINEN KAASUN PAINE (mbar) 20 Maakaasu (G20) Nestekaasu (G30/G31) Maakaasu (G20) 114 Sääd.

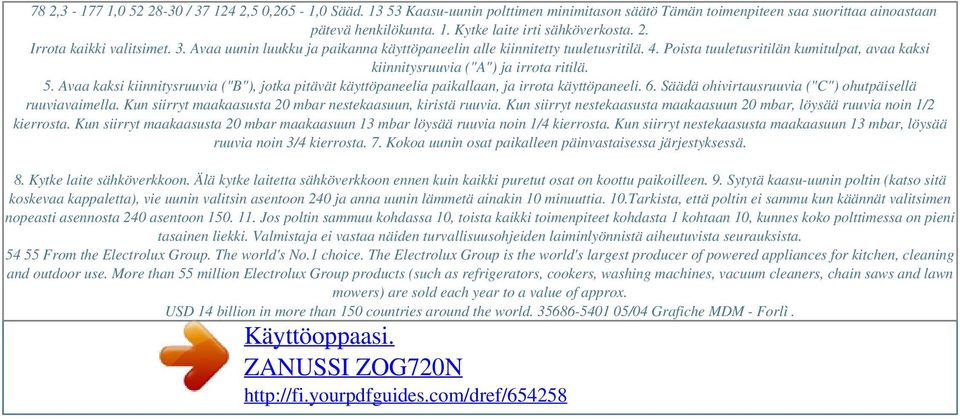

5 Powered by TCPDF ( 78 2, , / ,5 0,265-1,0 Sääd Kaasu-uunin polttimen minimitason säätö Tämän toimenpiteen saa suorittaa ainoastaan pätevä henkilökunta. 1. Kytke laite irti sähköverkosta. 2. Irrota kaikki valitsimet. 3. Avaa uunin luukku ja paikanna käyttöpaneelin alle kiinnitetty tuuletusritilä. 4. Poista tuuletusritilän kumitulpat, avaa kaksi kiinnitysruuvia ("A") ja irrota ritilä. 5. Avaa kaksi kiinnitysruuvia ("B"), jotka pitävät käyttöpaneelia paikallaan, ja irrota käyttöpaneeli. 6. Säädä ohivirtausruuvia ("C") ohutpäisellä ruuviavaimella. Kun siirryt maakaasusta 20 mbar nestekaasuun, kiristä ruuvia. Kun siirryt nestekaasusta maakaasuun 20 mbar, löysää ruuvia noin 1/2 kierrosta. Kun siirryt maakaasusta 20 mbar maakaasuun 13 mbar löysää ruuvia noin 1/4 kierrosta. Kun siirryt nestekaasusta maakaasuun 13 mbar, löysää ruuvia noin 3/4 kierrosta. 7. Kokoa uunin osat paikalleen päinvastaisessa järjestyksessä. 8. Kytke laite sähköverkkoon. Älä kytke laitetta sähköverkkoon ennen kuin kaikki puretut osat on koottu paikoilleen. 9. Sytytä kaasu-uunin poltin (katso sitä koskevaa kappaletta), vie uunin valitsin asentoon 240 ja anna uunin lämmetä ainakin 10 minuuttia. 10.Tarkista, että poltin ei sammu kun käännät valitsimen nopeasti asennosta 240 asentoon Jos poltin sammuu kohdassa 10, toista kaikki toimenpiteet kohdasta 1 kohtaan 10, kunnes koko polttimessa on pieni tasainen liekki. Valmistaja ei vastaa näiden turvallisuusohjeiden laiminlyönnistä aiheutuvista seurauksista From the Electrolux Group. The world's No.1 choice. The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world /04 Grafiche MDM - Forlì.
