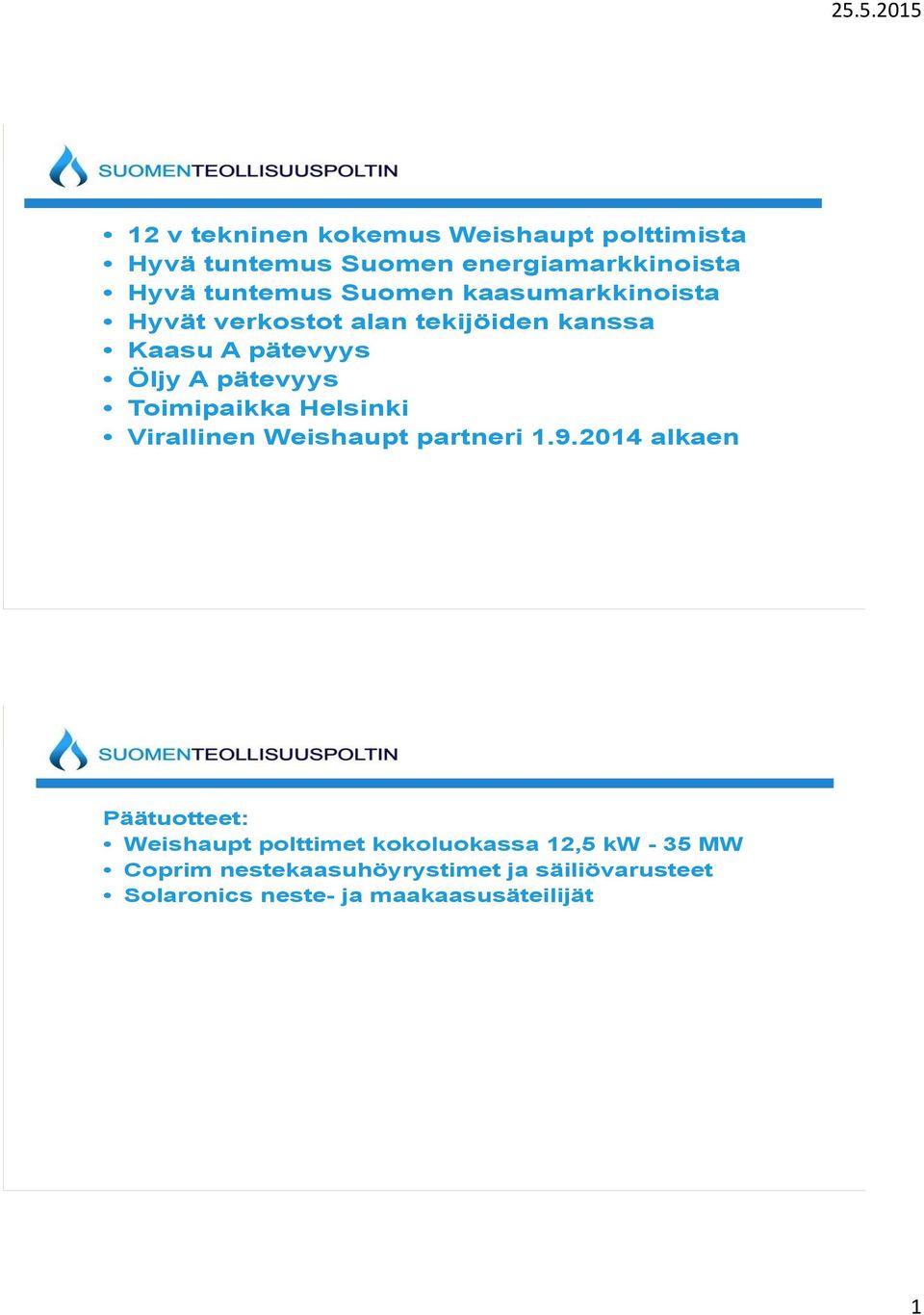

1 12 v tekninen kokemus Weishaupt polttimista Hyvä tuntemus Suomen energiamarkkinoista Hyvä tuntemus Suomen kaasumarkkinoista Hyvät verkostot alan tekijöiden kanssa Kaasu A pätevyys Öljy A pätevyys Toimipaikka Helsinki Virallinen Weishaupt partneri alkaen Päätuotteet: Weishaupt polttimet kokoluokassa 12,5 kw - 35 MW Coprim nestekaasuhöyrystimet ja säiliövarusteet Solaronics neste- ja maakaasusäteilijät 1

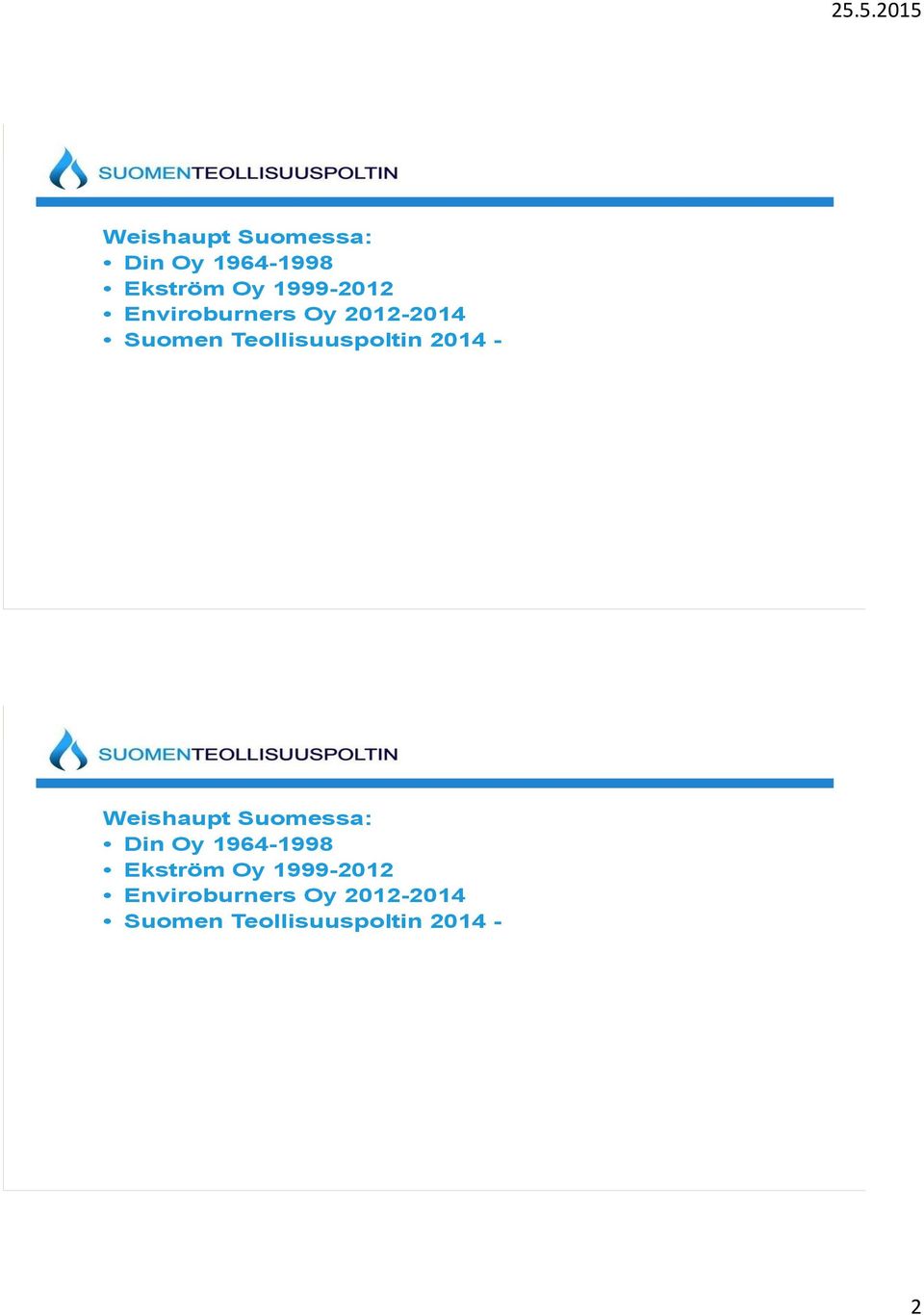

2 Weishaupt Suomessa: Din Oy Ekström Oy Enviroburners Oy Suomen Teollisuuspoltin Weishaupt Suomessa: Din Oy Ekström Oy Enviroburners Oy Suomen Teollisuuspoltin

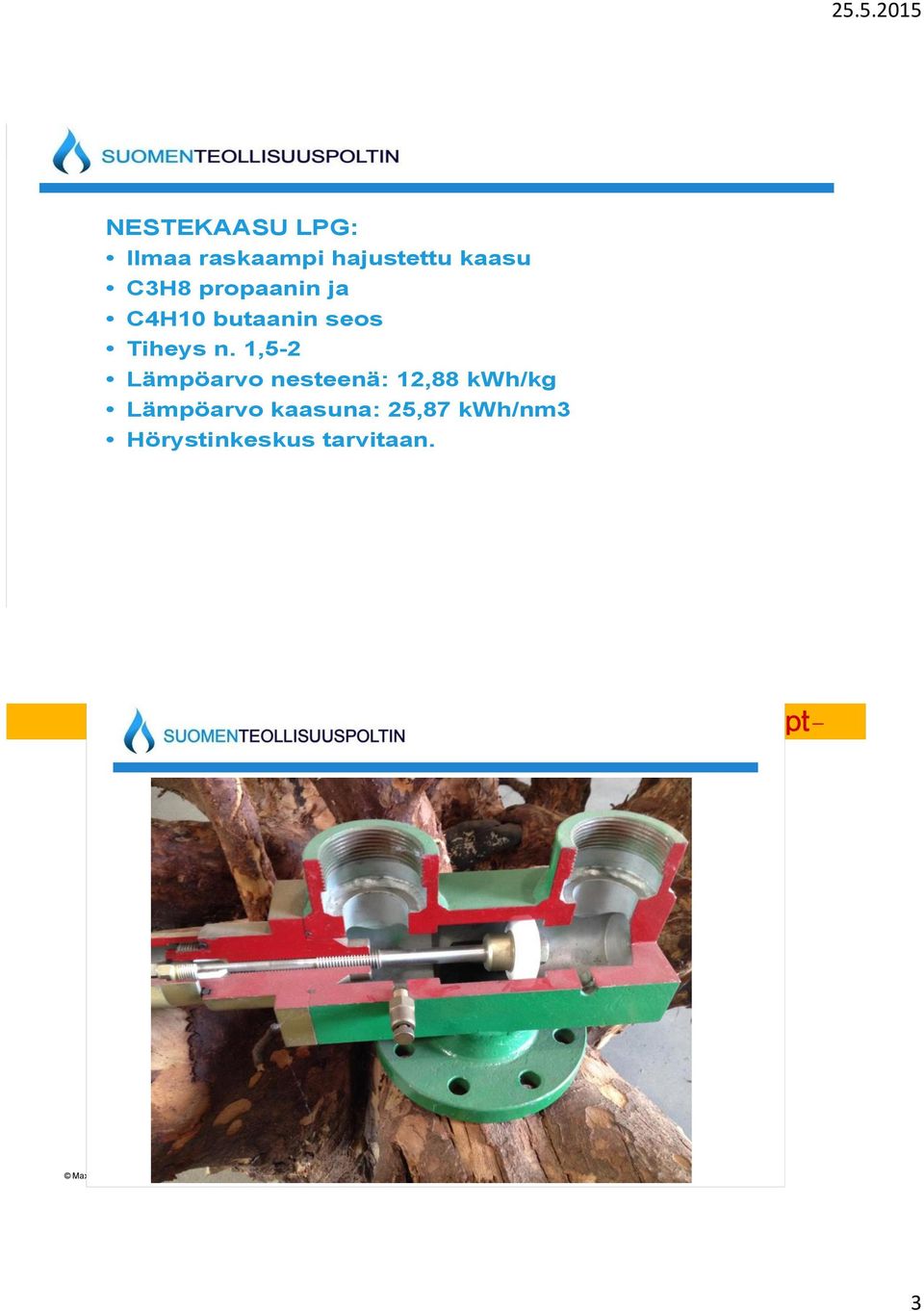

3 NESTEKAASU LPG: Ilmaa raskaampi hajustettu kaasu C3H8 propaanin ja C4H10 butaanin seos Tiheys n. 1,5-2 Lämpöarvo nesteenä: 12,88 kwh/kg Lämpöarvo kaasuna: 25,87 kwh/nm3 Hörystinkeskus tarvitaan. 3

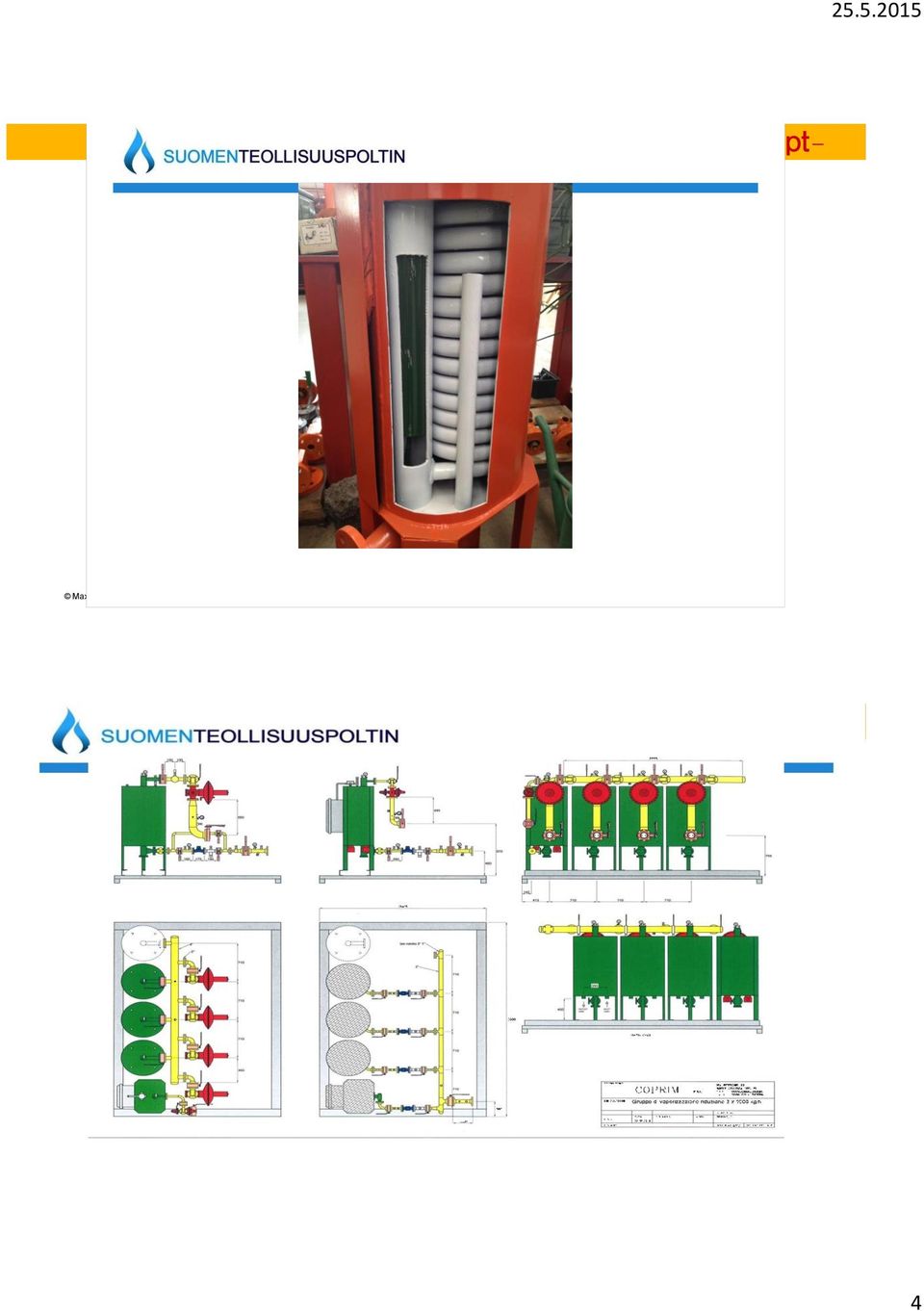

4 4

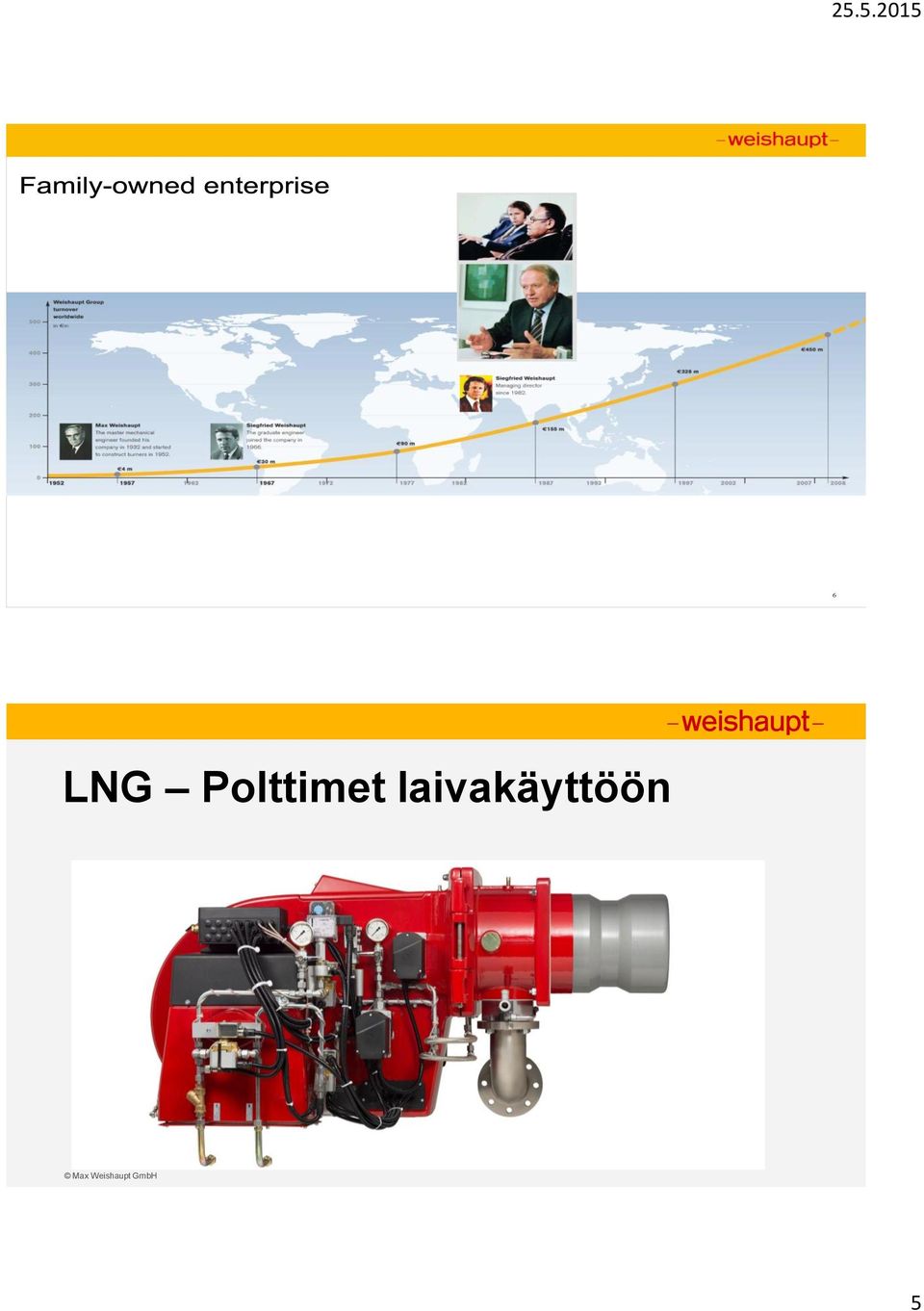

5 LNG Polttimet laivakäyttöön 5

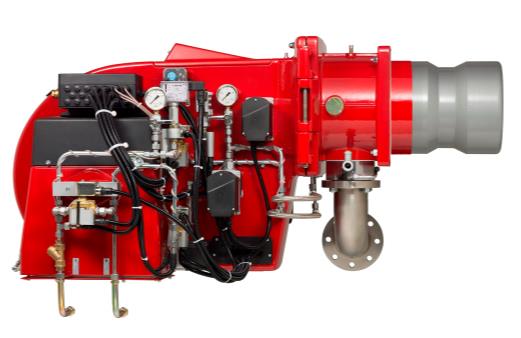

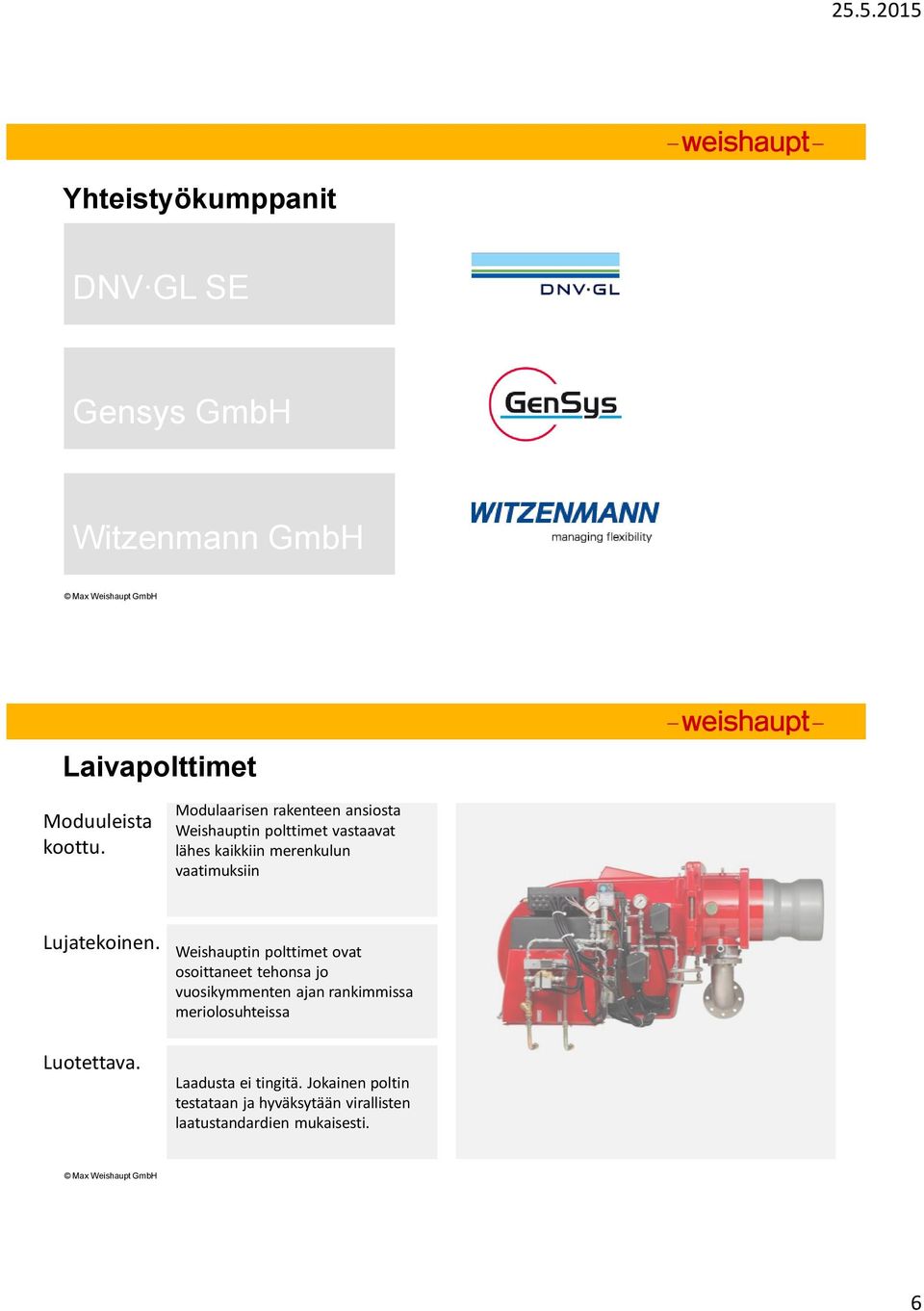

6 Yhteistyökumppanit DNV GL SE Gensys GmbH Witzenmann GmbH Laivapolttimet Moduuleista koottu. Modulaarisen rakenteen ansiosta Weishauptin polttimet vastaavat lähes kaikkiin merenkulun vaatimuksiin Lujatekoinen. Luotettava. Weishauptin polttimet ovat osoittaneet tehonsa jo vuosikymmenten ajan rankimmissa meriolosuhteissa Laadusta ei tingitä. Jokainen poltin testataan ja hyväksytään virallisten laatustandardien mukaisesti. 6

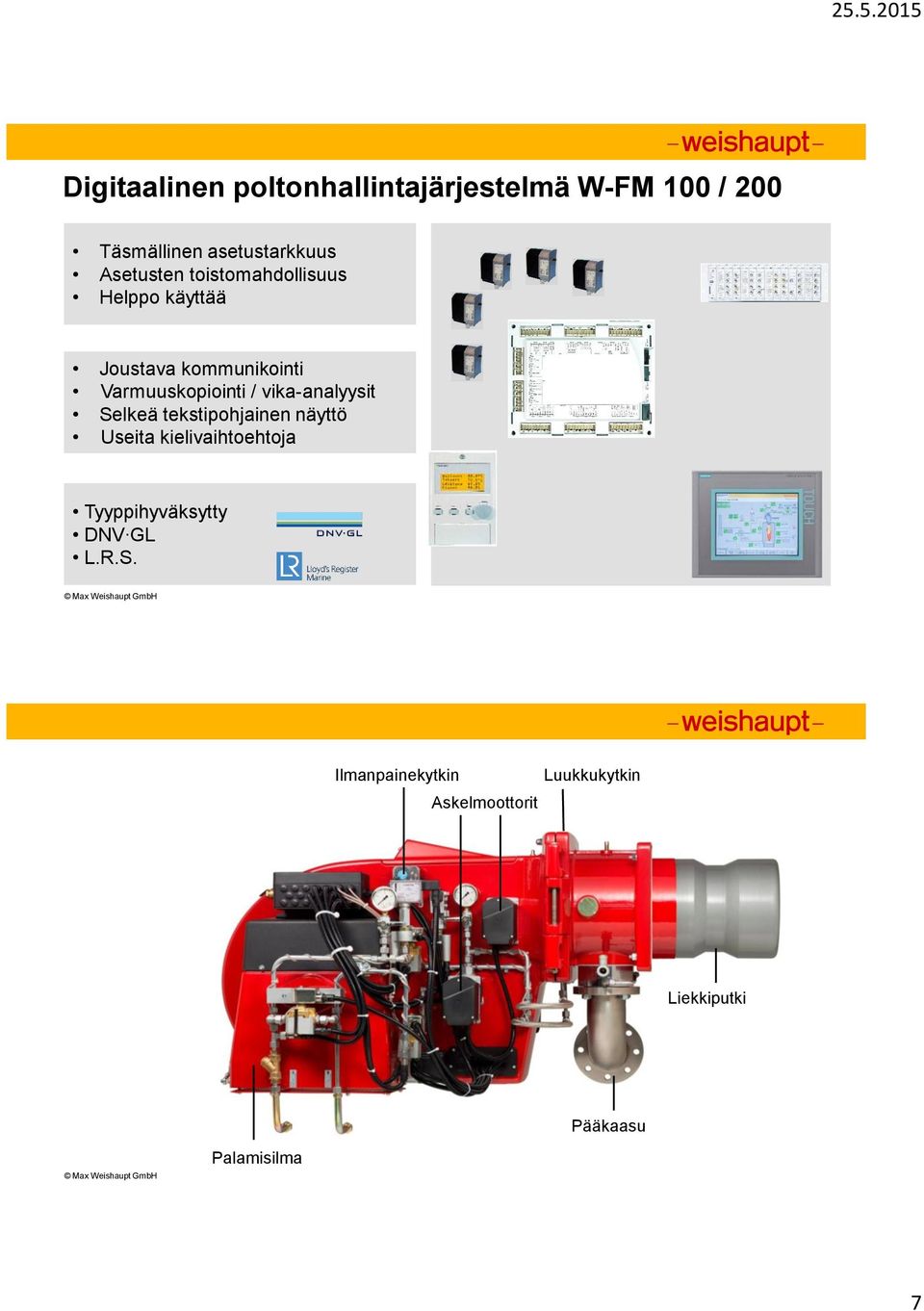

7 Digitaalinen poltonhallintajärjestelmä W-FM 100 / 200 Täsmällinen asetustarkkuus Asetusten toistomahdollisuus Helppo käyttää Joustava kommunikointi Varmuuskopiointi / vika-analyysit Selkeä tekstipohjainen näyttö Useita kielivaihtoehtoja Tyyppihyväksytty DNV GL L.R.S. Ilmanpainekytkin Askelmoottorit Luukkukytkin Liekkiputki Pääkaasu Palamisilma 7

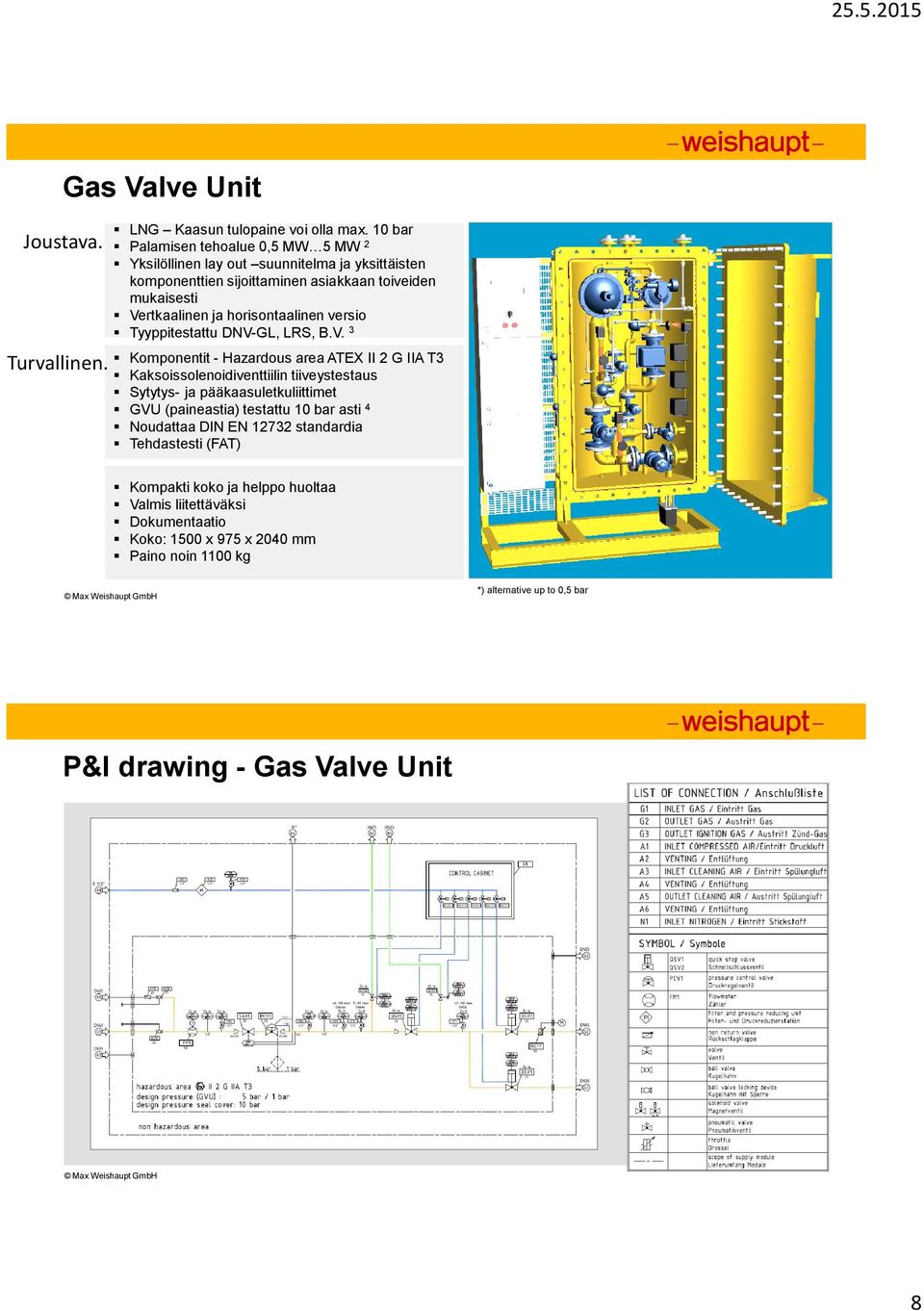

8 Gas Valve Unit Joustava. Turvallinen. LNG Kaasun tulopaine voi olla max. 10 bar Palamisen tehoalue 0,5 MW 5 MW 2 Yksilöllinen lay out suunnitelma ja yksittäisten komponenttien sijoittaminen asiakkaan toiveiden mukaisesti Vertkaalinen ja horisontaalinen versio Tyyppitestattu DNV-GL, LRS, B.V. 3 Komponentit - Hazardous area ATEX II 2 G IIA T3 Kaksoissolenoidiventtiilin tiiveystestaus Sytytys- ja pääkaasuletkuliittimet GVU (paineastia) testattu 10 bar asti 4 Noudattaa DIN EN standardia Tehdastesti (FAT) Kompakti koko ja helppo huoltaa Valmis liitettäväksi Dokumentaatio Koko: 1500 x 975 x 2040 mm Paino noin 1100 kg *) alternative up to 0,5 bar P&I drawing - Gas Valve Unit 8

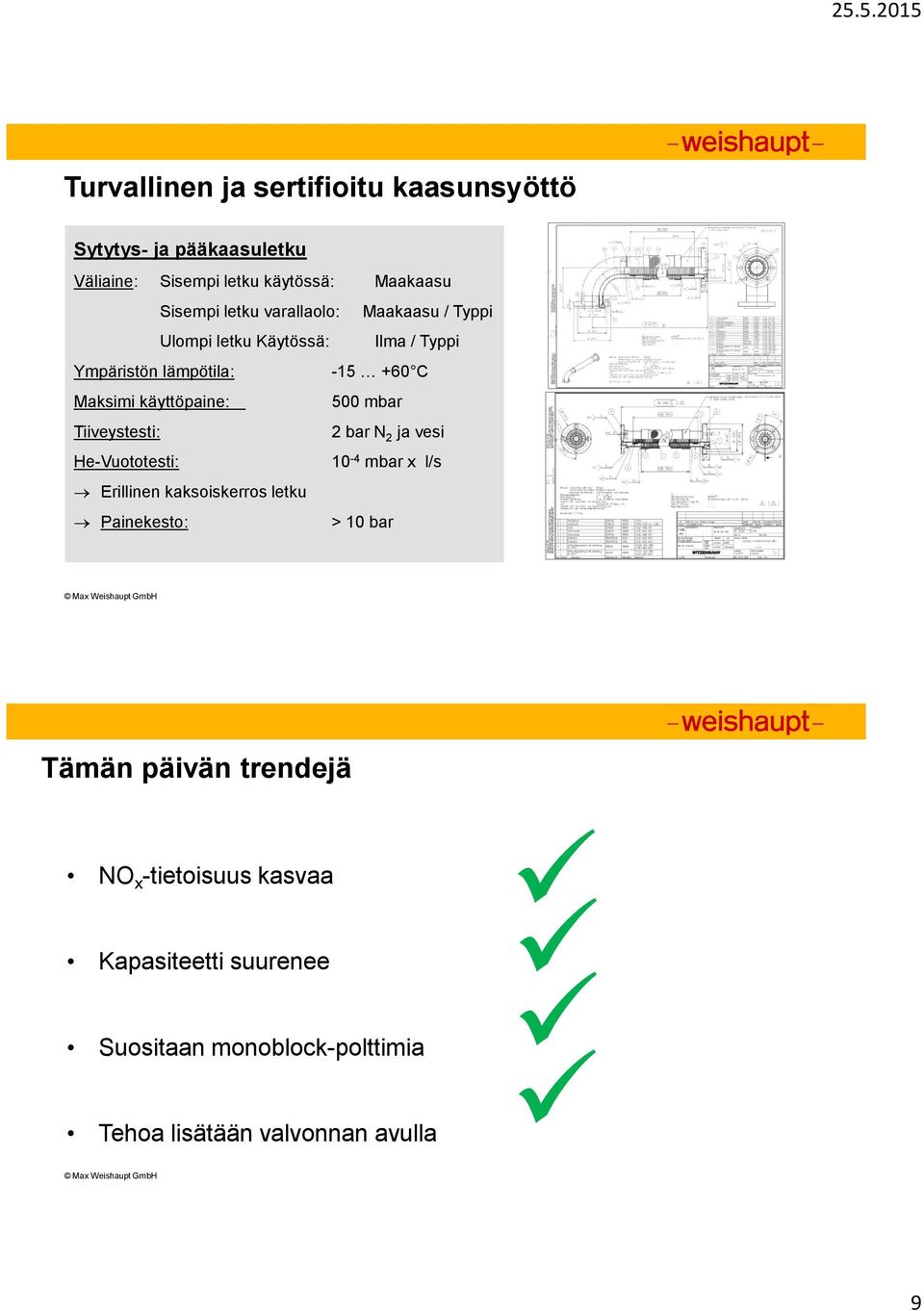

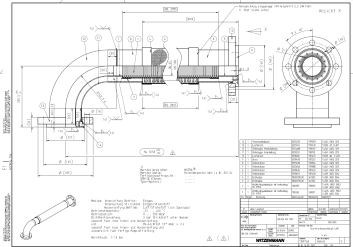

9 Turvallinen ja sertifioitu kaasunsyöttö Sytytys- ja pääkaasuletku Väliaine: Sisempi letku käytössä: Maakaasu Sisempi letku varallaolo: Maakaasu / Typpi Ulompi letku Käytössä: Ilma / Typpi Ympäristön lämpötila: C Maksimi käyttöpaine: 500 mbar Tiiveystesti: 2 bar N 2 ja vesi He-Vuototesti: 10-4 mbar x l/s Erillinen kaksoiskerros letku Painekesto: > 10 bar Tämän päivän trendejä NO x -tietoisuus kasvaa Kapasiteetti suurenee Suositaan monoblock-polttimia Tehoa lisätään valvonnan avulla 9

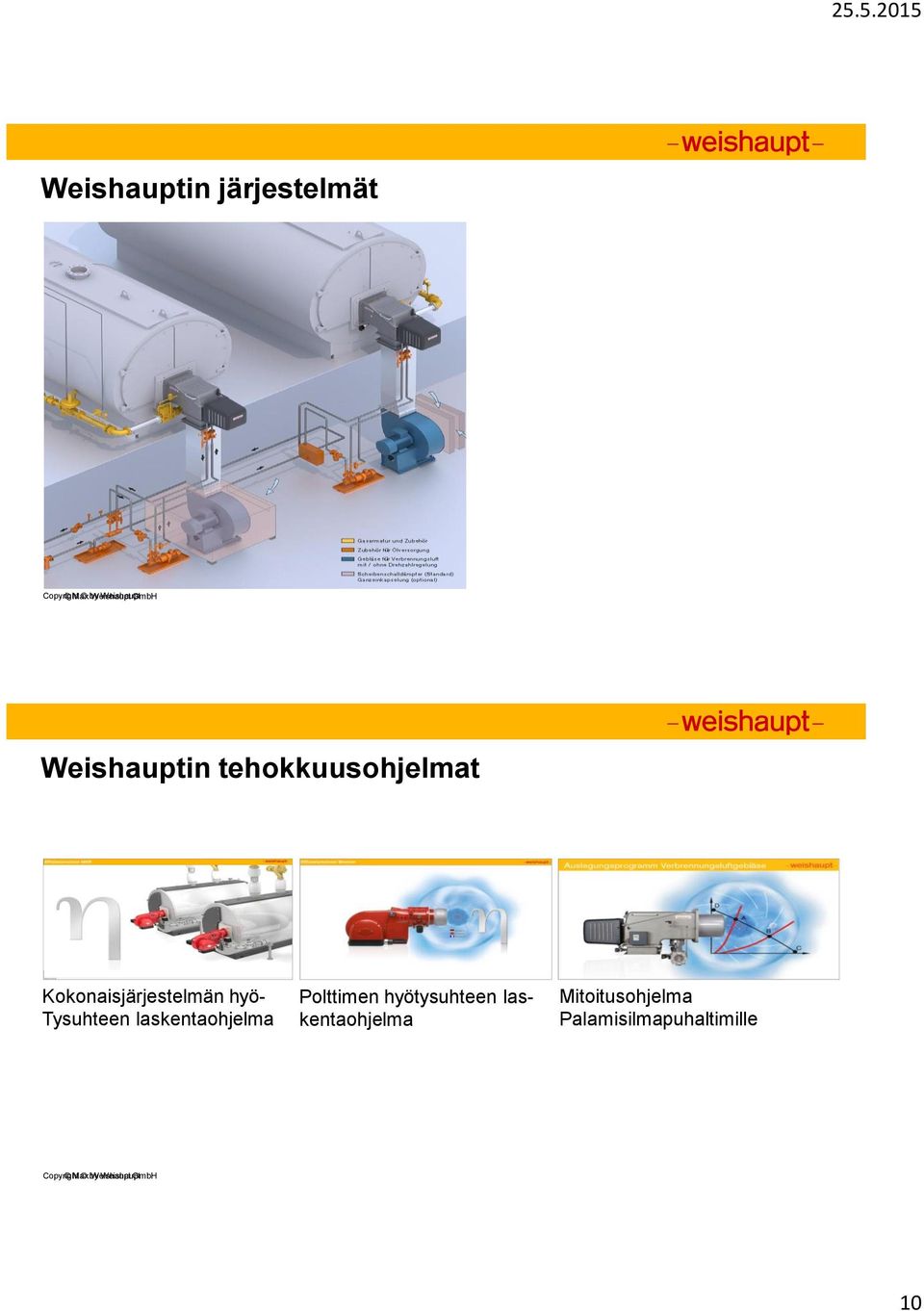

10 Weishauptin järjestelmät Copyright Max by Weishaupt GmbH Weishauptin tehokkuusohjelmat Kokonaisjärjestelmän hyö- Tysuhteen laskentaohjelma Polttimen hyötysuhteen laskentaohjelma Mitoitusohjelma Palamisilmapuhaltimille Copyright Max by Weishaupt GmbH 10

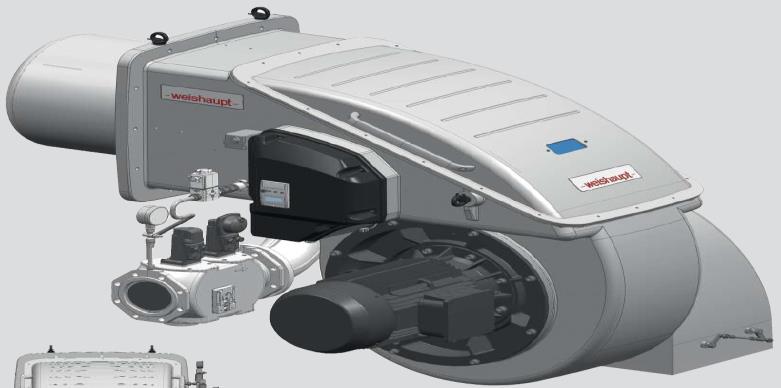

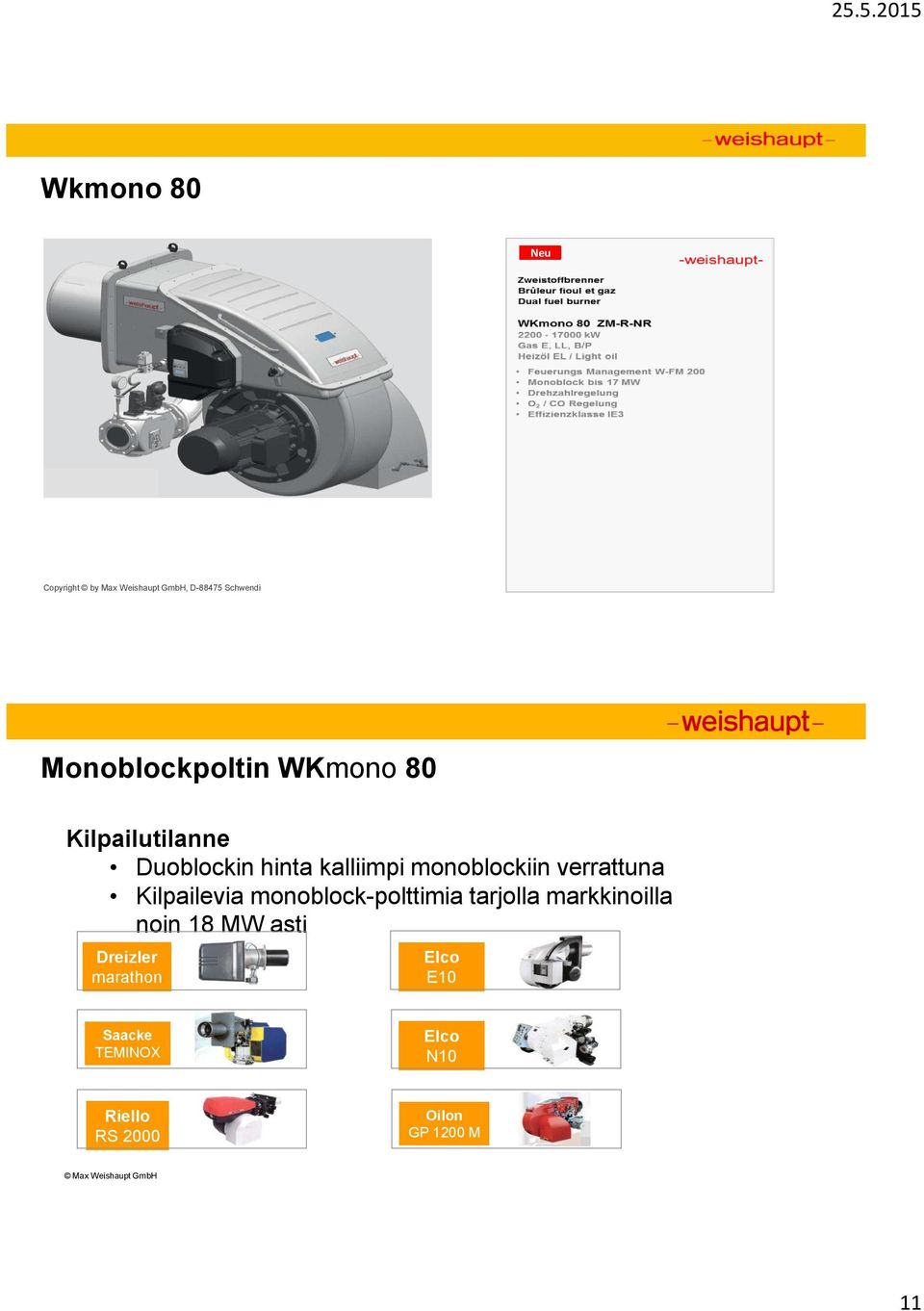

11 Wkmono 80 Neu Copyright by Max Weishaupt GmbH, D Schwendi Monoblockpoltin WKmono 80 Kilpailutilanne Duoblockin hinta kalliimpi monoblockiin verrattuna Kilpailevia monoblock-polttimia tarjolla markkinoilla noin 18 MW asti Dreizler marathon Elco E10 Saacke TEMINOX Elco N10 Riello RS 2000 Oilon GP 1200 M 11

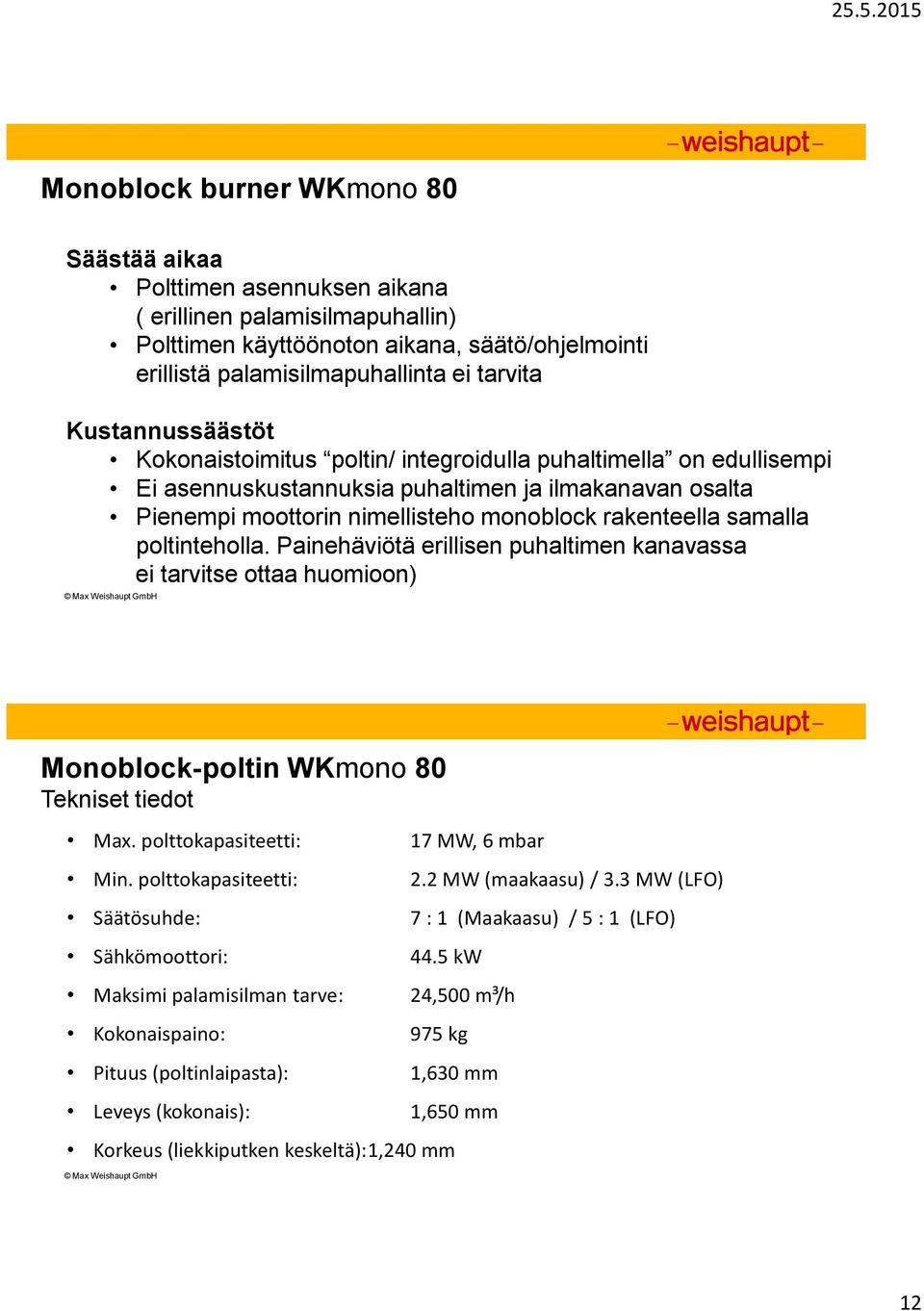

12 Monoblock burner WKmono 80 Säästää aikaa Polttimen asennuksen aikana ( erillinen palamisilmapuhallin) Polttimen käyttöönoton aikana, säätö/ohjelmointi erillistä palamisilmapuhallinta ei tarvita Kustannussäästöt Kokonaistoimitus poltin/ integroidulla puhaltimella on edullisempi Ei asennuskustannuksia puhaltimen ja ilmakanavan osalta Pienempi moottorin nimellisteho monoblock rakenteella samalla poltinteholla. Painehäviötä erillisen puhaltimen kanavassa ei tarvitse ottaa huomioon) Monoblock-poltin WKmono 80 Tekniset tiedot Max. polttokapasiteetti: 17 MW, 6 mbar Min. polttokapasiteetti: 2.2 MW (maakaasu) / 3.3 MW (LFO) Säätösuhde: 7 : 1 (Maakaasu) / 5 : 1 (LFO) Sähkömoottori: 44.5 kw Maksimi palamisilman tarve: 24,500 m³/h Kokonaispaino: 975 kg Pituus (poltinlaipasta): 1,630 mm Leveys (kokonais): 1,650 mm Korkeus (liekkiputken keskeltä):1,240 mm 12

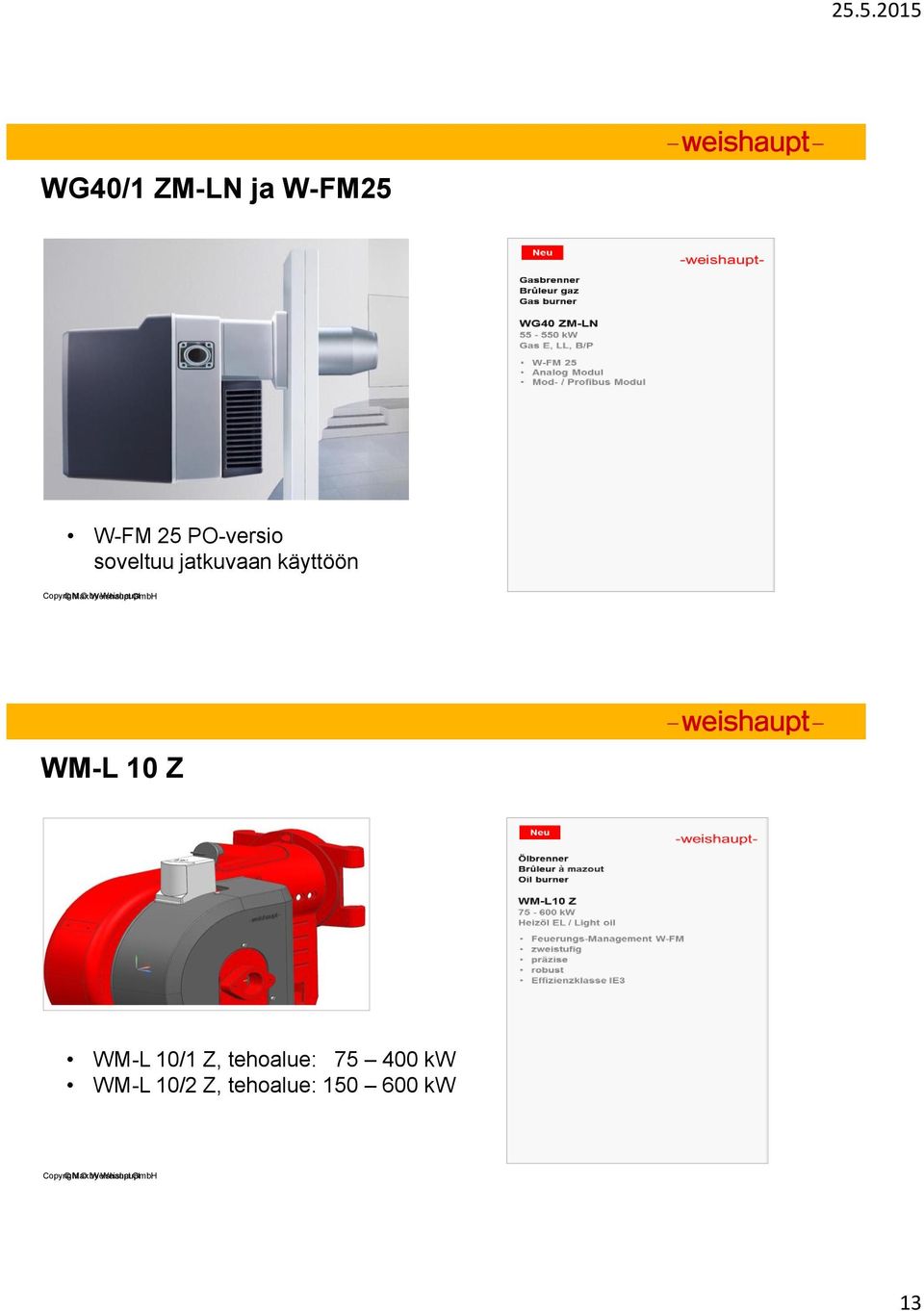

13 WG40/1 ZM-LN ja W-FM25 W-FM 25 PO-versio soveltuu jatkuvaan käyttöön Copyright Max by Weishaupt GmbH WM-L 10 Z WM-L 10/1 Z, tehoalue: kw WM-L 10/2 Z, tehoalue: kw Copyright Max by Weishaupt GmbH 13

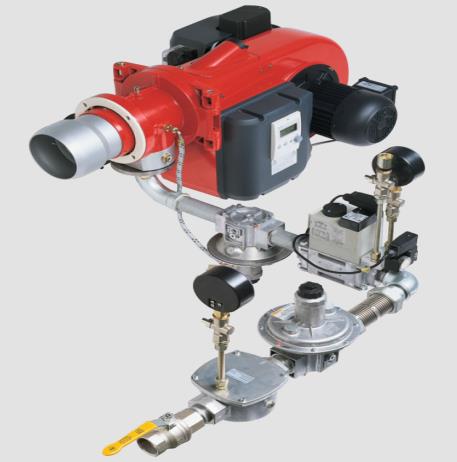

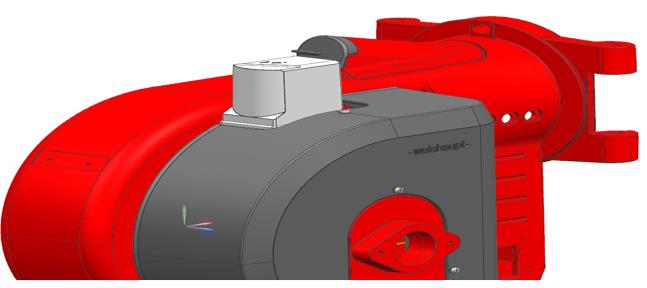

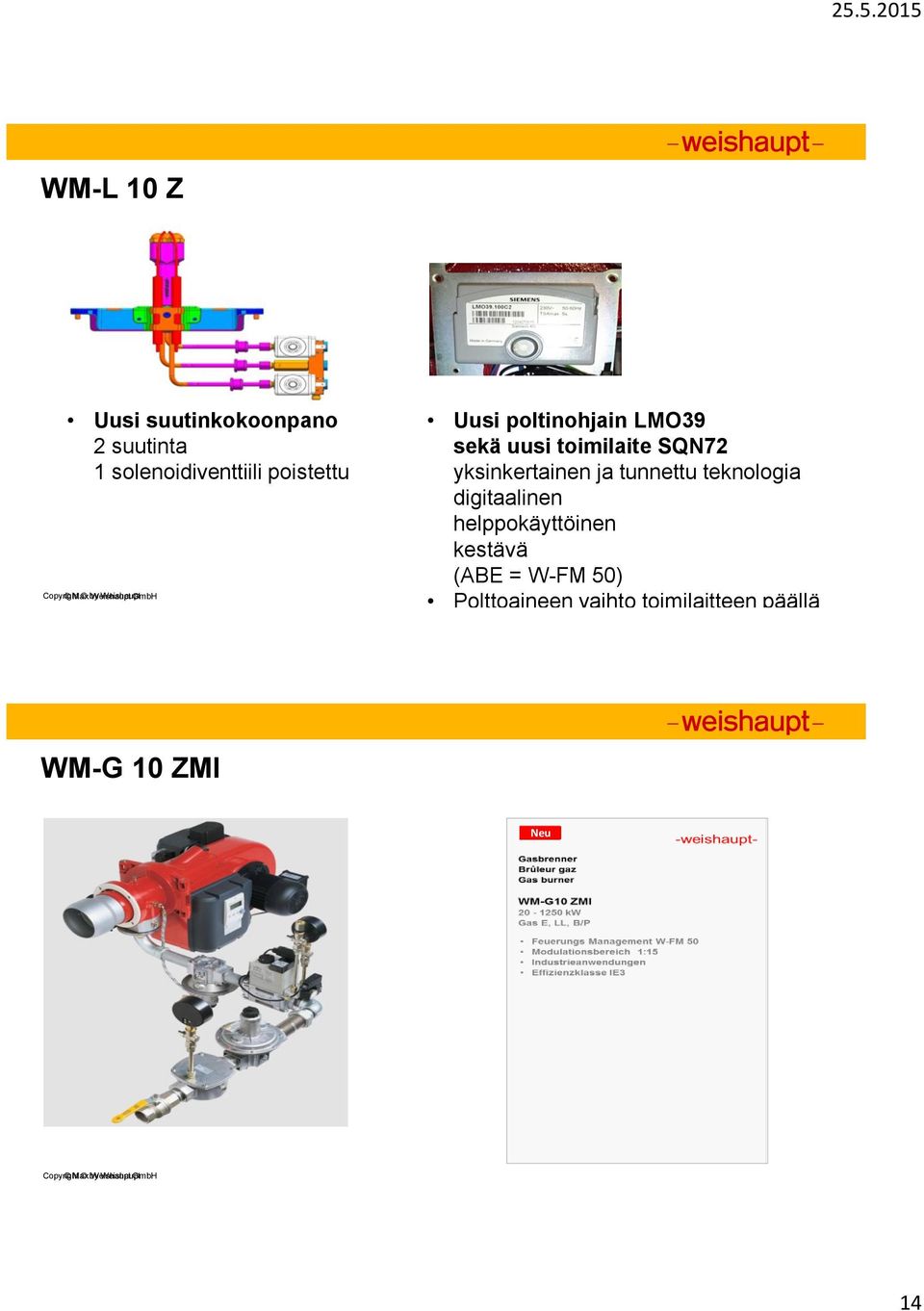

14 WM-L 10 Z Uusi suutinkokoonpano 2 suutinta 1 solenoidiventtiili poistettu Copyright Max by Weishaupt GmbH Uusi poltinohjain LMO39 sekä uusi toimilaite SQN72 yksinkertainen ja tunnettu teknologia digitaalinen helppokäyttöinen kestävä (ABE = W-FM 50) Polttoaineen vaihto toimilaitteen päällä olevien säätökampojen avulla (kuten WL10) WM-G 10 ZMI Neu Copyright Max by Weishaupt GmbH 14

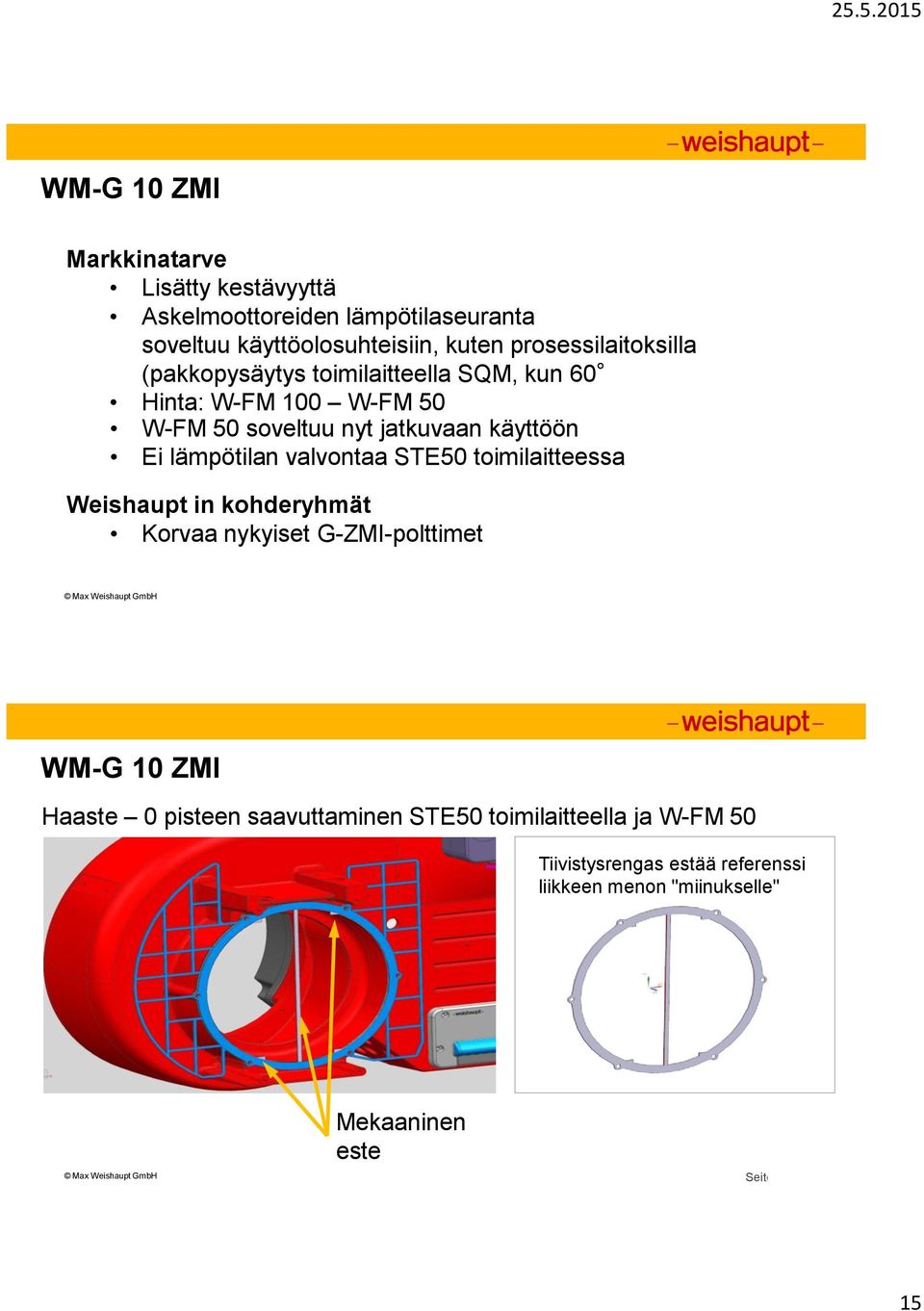

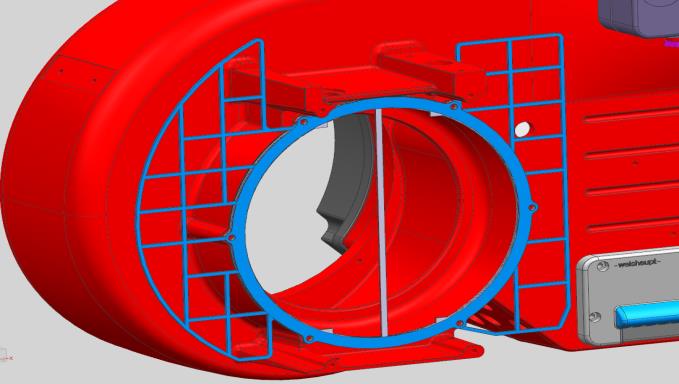

15 WM-G 10 ZMI Markkinatarve Lisätty kestävyyttä Askelmoottoreiden lämpötilaseuranta soveltuu käyttöolosuhteisiin, kuten prosessilaitoksilla (pakkopysäytys toimilaitteella SQM, kun 60 Hinta: W-FM 100 W-FM 50 W-FM 50 soveltuu nyt jatkuvaan käyttöön Ei lämpötilan valvontaa STE50 toimilaitteessa Weishaupt in kohderyhmät Korvaa nykyiset G-ZMI-polttimet WM-G 10 ZMI Haaste 0 pisteen saavuttaminen STE50 toimilaitteella ja W-FM 50 Tiivistysrengas estää referenssi liikkeen menon "miinukselle" Mekaaninen este Seite 30 15

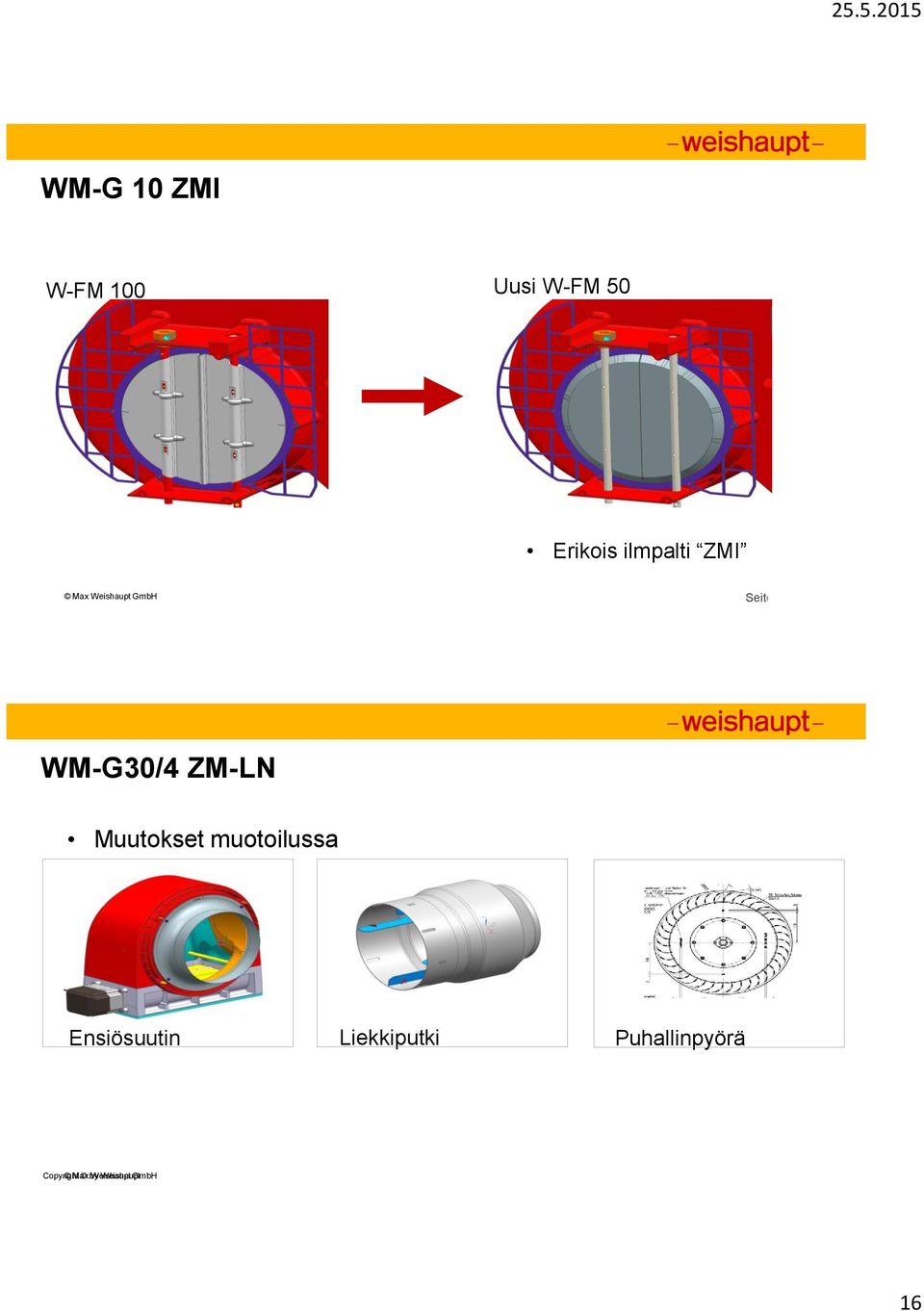

16 WM-G 10 ZMI W-FM 100 Uusi W-FM 50 Erikois ilmpalti ZMI Seite 31 WM-G30/4 ZM-LN Muutokset muotoilussa Ensiösuutin Liekkiputki Puhallinpyörä Copyright Max by Weishaupt GmbH 16

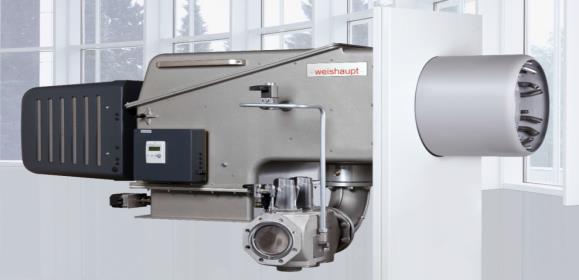

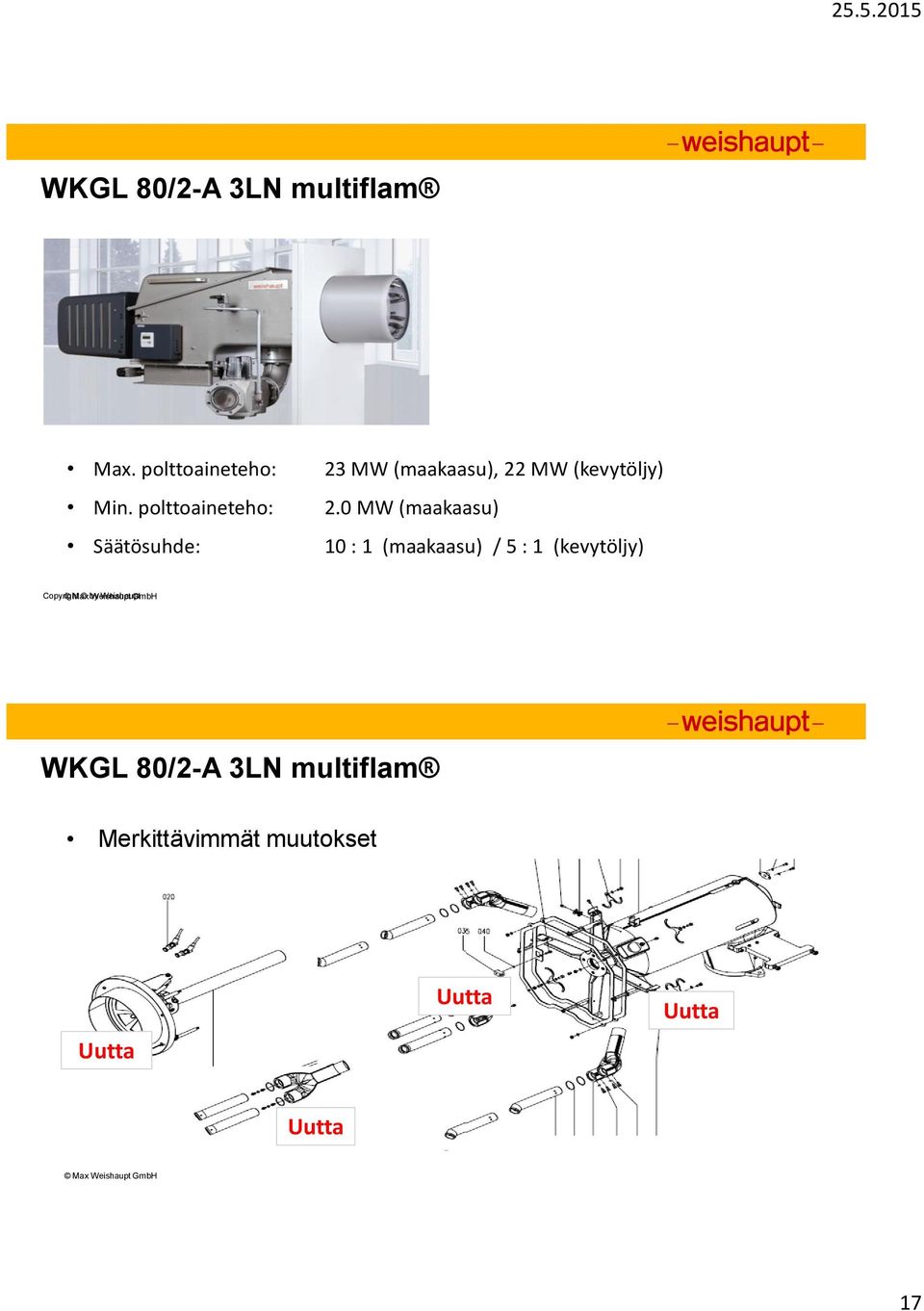

17 WKGL 80/2-A 3LN multiflam Max. polttoaineteho: 23 MW (maakaasu), 22 MW (kevytöljy) Min. polttoaineteho: 2.0 MW (maakaasu) Säätösuhde: 10 : 1 (maakaasu) / 5 : 1 (kevytöljy) Copyright Max by Weishaupt GmbH WKGL 80/2-A 3LN multiflam Merkittävimmät muutokset Uutta Uutta Uutta Uutta 17

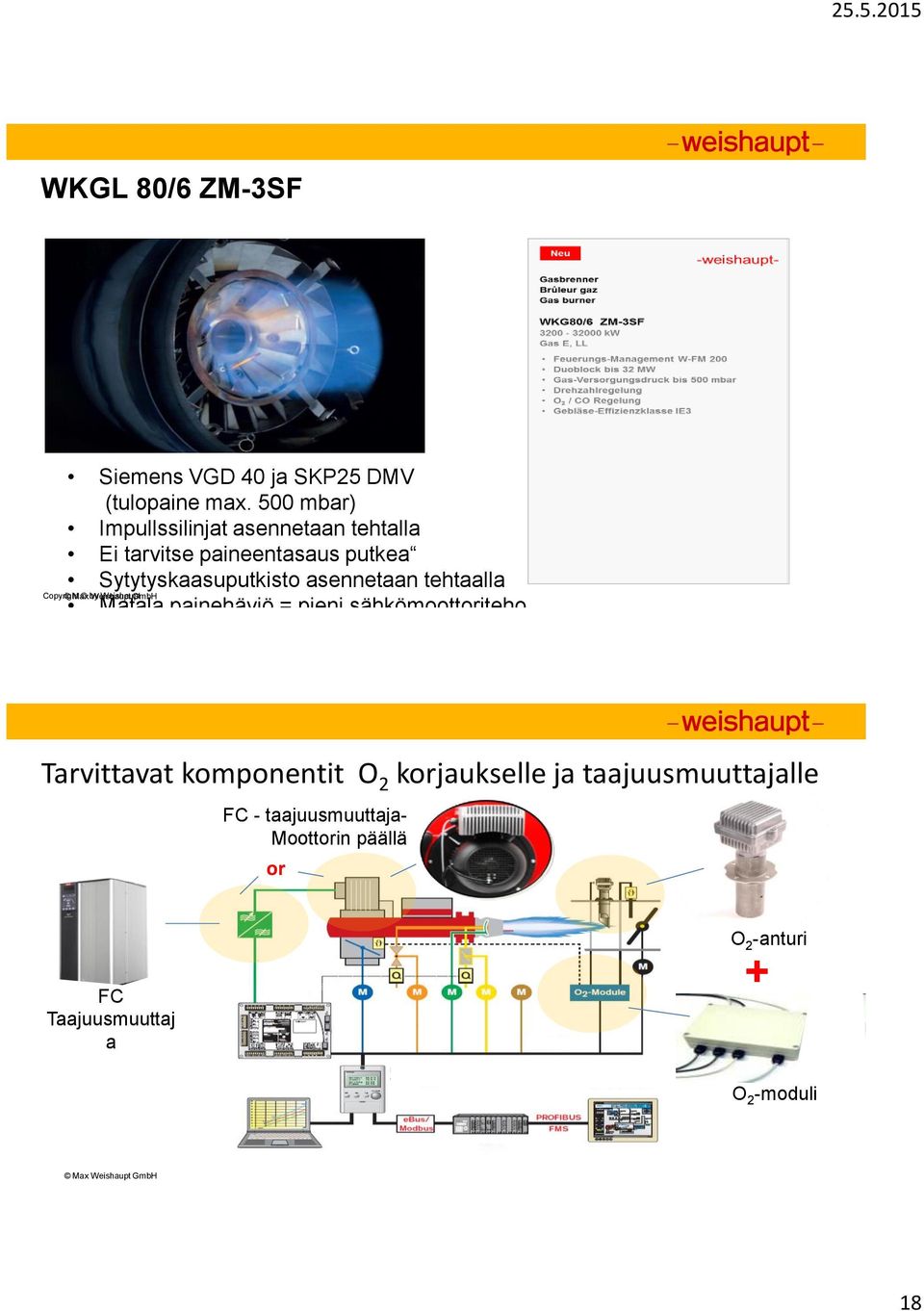

18 WKGL 80/6 ZM-3SF Siemens VGD 40 ja SKP25 DMV (tulopaine max. 500 mbar) Impullssilinjat asennetaan tehtalla Ei tarvitse paineentasaus putkea Sytytyskaasuputkisto asennetaan tehtaalla Matala painehäviö = pieni sähkömoottoriteho Copyright Max by Weishaupt GmbH Tarvittavat komponentit O 2 korjaukselle ja taajuusmuuttajalle FC - taajuusmuuttaja- Moottorin päällä or FC Taajuusmuuttaj a O 2 -anturi + O 2 -moduli 18

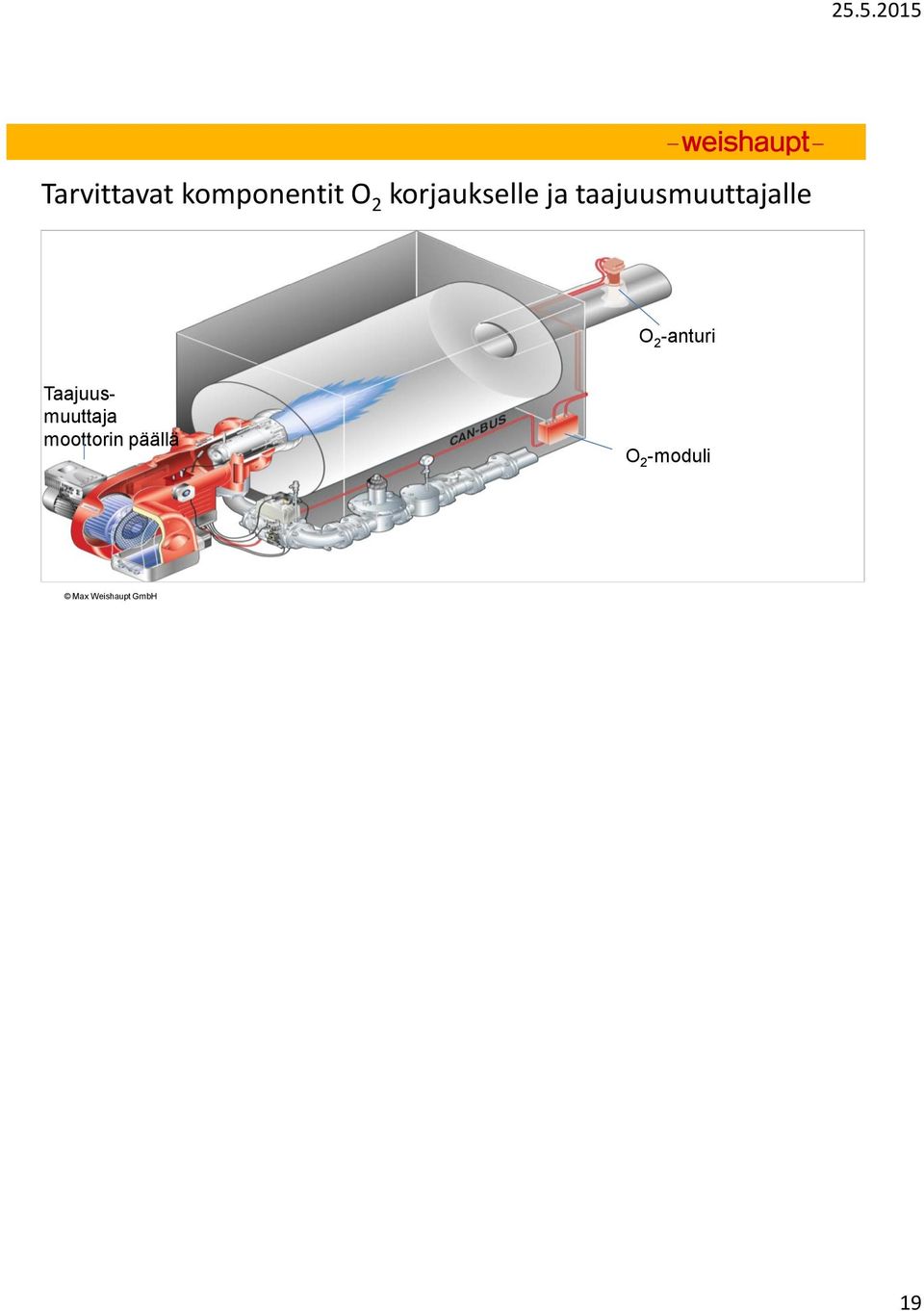

19 Tarvittavat komponentit O 2 korjaukselle ja taajuusmuuttajalle O 2 -anturi Taajuusmuuttaja moottorin päällä O 2 -moduli 19
