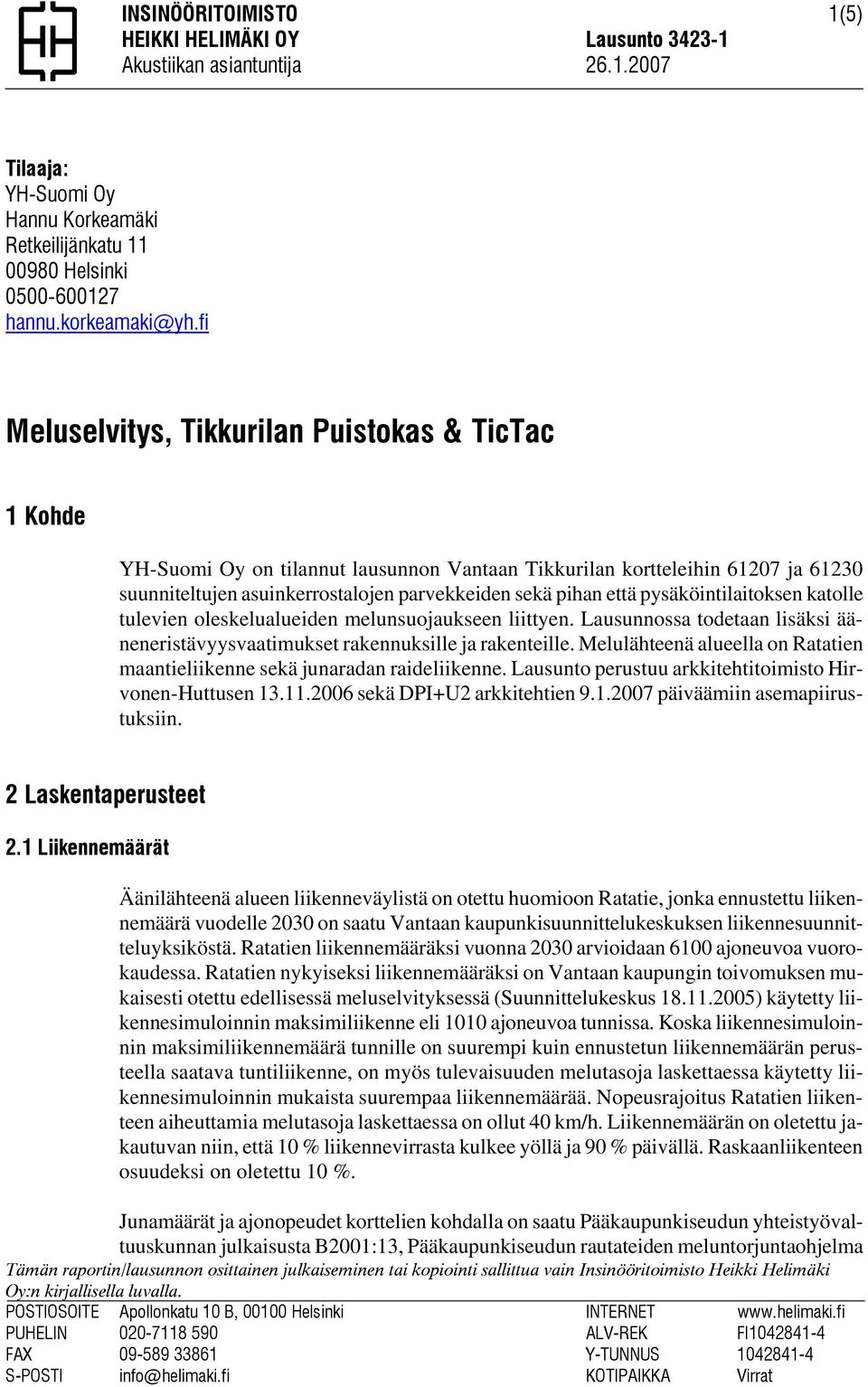

1 INSINÖÖRITOIMISTO HEIKKI HELIMÄKI OY Lausunto Akustiikan asiantuntija (5) Tilaaja: YH-Suomi Oy Hannu Korkeamäki Retkeilijänkatu Helsinki Meluselvitys, Tikkurilan Puistokas & TicTac 1 Kohde YH-Suomi Oy on tilannut lausunnon Vantaan Tikkurilan kortteleihin ja suunniteltujen asuinkerrostalojen parvekkeiden sekä pihan että pysäköintilaitoksen katolle tulevien oleskelualueiden melunsuojaukseen liittyen. Lausunnossa todetaan lisäksi ääneneristävyysvaatimukset rakennuksille ja rakenteille. Melulähteenä alueella on Ratatien maantieliikenne sekä junaradan raideliikenne. Lausunto perustuu arkkitehtitoimisto Hirvonen-Huttusen sekä DPI+U2 arkkitehtien päiväämiin asemapiirustuksiin. 2 Laskentaperusteet 2.1 Liikennemäärät Äänilähteenä alueen liikenneväylistä on otettu huomioon Ratatie, jonka ennustettu liikennemäärä vuodelle 2030 on saatu Vantaan kaupunkisuunnittelukeskuksen liikennesuunnitteluyksiköstä. Ratatien liikennemääräksi vuonna 2030 arvioidaan 6100 ajoneuvoa vuorokaudessa. Ratatien nykyiseksi liikennemääräksi on Vantaan kaupungin toivomuksen mukaisesti otettu edellisessä meluselvityksessä (Suunnittelukeskus ) käytetty liikennesimuloinnin maksimiliikenne eli 1010 ajoneuvoa tunnissa. Koska liikennesimuloinnin maksimiliikennemäärä tunnille on suurempi kuin ennustetun liikennemäärän perusteella saatava tuntiliikenne, on myös tulevaisuuden melutasoja laskettaessa käytetty liikennesimuloinnin mukaista suurempaa liikennemäärää. Nopeusrajoitus Ratatien liikenteen aiheuttamia melutasoja laskettaessa on ollut 40 km/h. Liikennemäärän on oletettu jakautuvan niin, että 10 % liikennevirrasta kulkee yöllä ja 90 % päivällä. Raskaanliikenteen osuudeksi on oletettu 10 %. Junamäärät ja ajonopeudet korttelien kohdalla on saatu Pääkaupunkiseudun yhteistyövaltuuskunnan julkaisusta B2001:13, Pääkaupunkiseudun rautateiden meluntorjuntaohjelma Tämän raportin/lausunnon osittainen julkaiseminen tai kopiointi sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla. POSTIOSOITE Apollonkatu 10 B, Helsinki INTERNET PUHELIN ALV-REK FI FAX Y-TUNNUS S-POSTI info@helimaki.fi KOTIPAIKKA Virrat

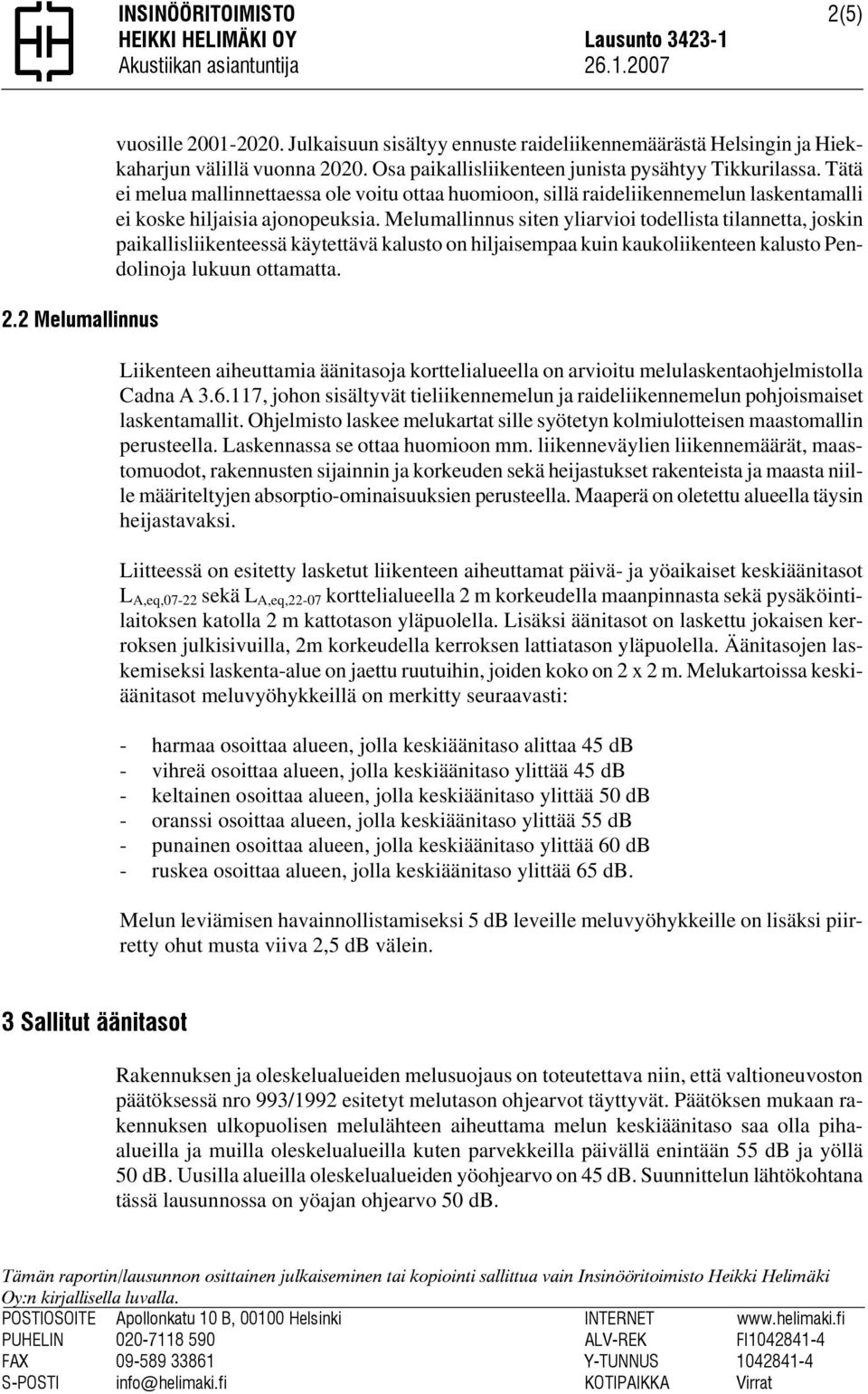

2 INSINÖÖRITOIMISTO HEIKKI HELIMÄKI OY Lausunto Akustiikan asiantuntija (5) 2.2 Melumallinnus vuosille Julkaisuun sisältyy ennuste raideliikennemäärästä Helsingin ja Hiekkaharjun välillä vuonna Osa paikallisliikenteen junista pysähtyy Tikkurilassa. Tätä ei melua mallinnettaessa ole voitu ottaa huomioon, sillä raideliikennemelun laskentamalli ei koske hiljaisia ajonopeuksia. Melumallinnus siten yliarvioi todellista tilannetta, joskin paikallisliikenteessä käytettävä kalusto on hiljaisempaa kuin kaukoliikenteen kalusto Pendolinoja lukuun ottamatta. Liikenteen aiheuttamia äänitasoja korttelialueella on arvioitu melulaskentaohjelmistolla Cadna A , johon sisältyvät tieliikennemelun ja raideliikennemelun pohjoismaiset laskentamallit. Ohjelmisto laskee melukartat sille syötetyn kolmiulotteisen maastomallin perusteella. Laskennassa se ottaa huomioon mm. liikenneväylien liikennemäärät, maastomuodot, rakennusten sijainnin ja korkeuden sekä heijastukset rakenteista ja maasta niille määriteltyjen absorptio-ominaisuuksien perusteella. Maaperä on oletettu alueella täysin heijastavaksi. Liitteessä on esitetty lasketut liikenteen aiheuttamat päivä- ja yöaikaiset keskiäänitasot L A,eq,07-22 sekä L A,eq,22-07 korttelialueella 2 m korkeudella maanpinnasta sekä pysäköintilaitoksen katolla 2 m kattotason yläpuolella. Lisäksi äänitasot on laskettu jokaisen kerroksen julkisivuilla, 2m korkeudella kerroksen lattiatason yläpuolella. Äänitasojen laskemiseksi laskenta-alue on jaettu ruutuihin, joiden koko on 2 x 2 m. Melukartoissa keskiäänitasot meluvyöhykkeillä on merkitty seuraavasti: - harmaa osoittaa alueen, jolla keskiäänitaso alittaa 45 db - vihreä osoittaa alueen, jolla keskiäänitaso ylittää 45 db - keltainen osoittaa alueen, jolla keskiäänitaso ylittää 50 db - oranssi osoittaa alueen, jolla keskiäänitaso ylittää 55 db - punainen osoittaa alueen, jolla keskiäänitaso ylittää 60 db - ruskea osoittaa alueen, jolla keskiäänitaso ylittää 65 db. Melun leviämisen havainnollistamiseksi 5 db leveille meluvyöhykkeille on lisäksi piirretty ohut musta viiva 2,5 db välein. 3 Sallitut äänitasot Rakennuksen ja oleskelualueiden melusuojaus on toteutettava niin, että valtioneuvoston päätöksessä nro 993/1992 esitetyt melutason ohjearvot täyttyvät. Päätöksen mukaan rakennuksen ulkopuolisen melulähteen aiheuttama melun keskiäänitaso saa olla pihaalueilla ja muilla oleskelualueilla kuten parvekkeilla päivällä enintään 55 db ja yöllä 50 db. Uusilla alueilla oleskelualueiden yöohjearvo on 45 db. Suunnittelun lähtökohtana tässä lausunnossa on yöajan ohjearvo 50 db. Tämän raportin/lausunnon osittainen julkaiseminen tai kopiointi sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla. POSTIOSOITE Apollonkatu 10 B, Helsinki INTERNET PUHELIN ALV-REK FI FAX Y-TUNNUS S-POSTI info@helimaki.fi KOTIPAIKKA Virrat

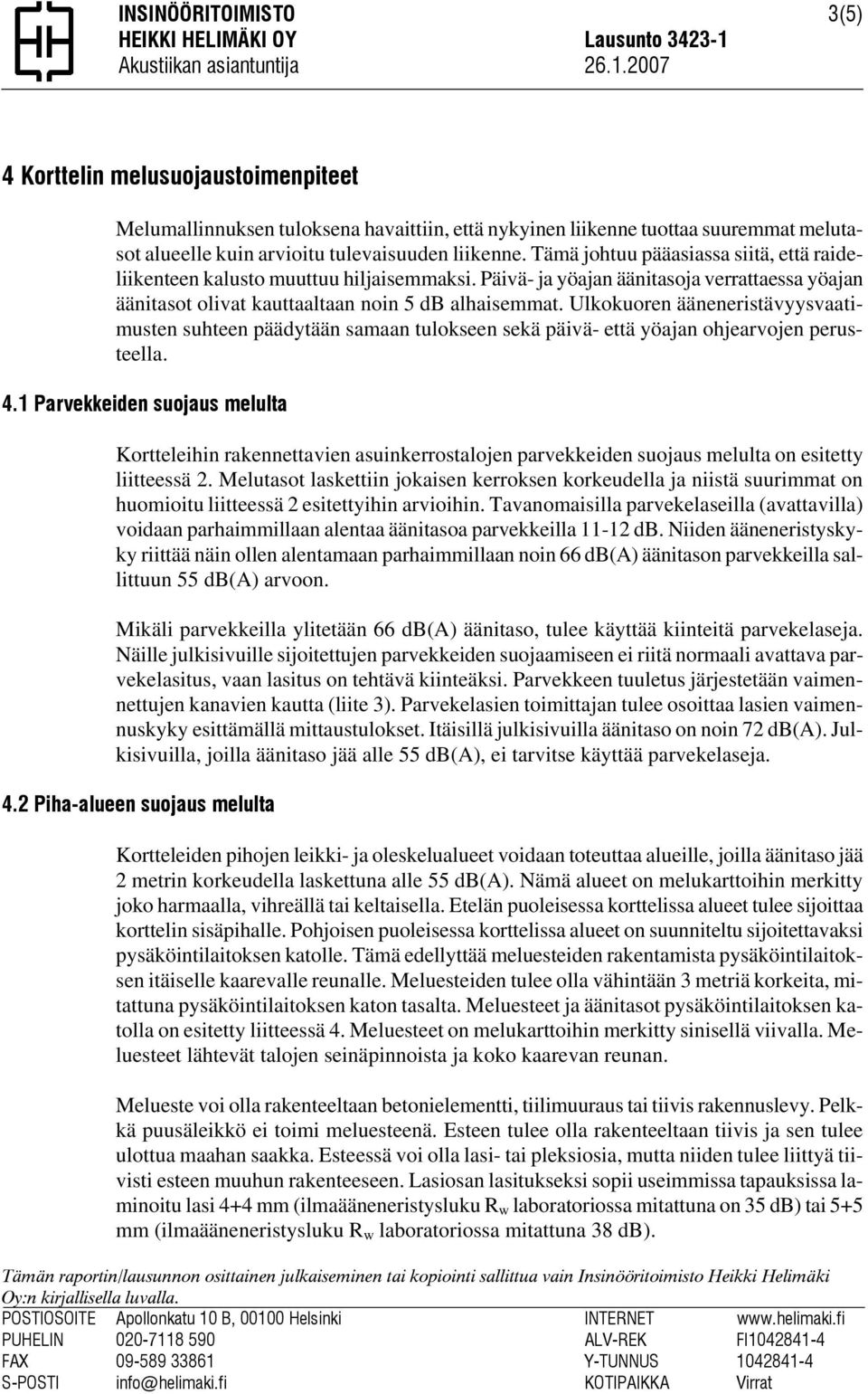

3 INSINÖÖRITOIMISTO HEIKKI HELIMÄKI OY Lausunto Akustiikan asiantuntija (5) 4 Korttelin melusuojaustoimenpiteet Melumallinnuksen tuloksena havaittiin, että nykyinen liikenne tuottaa suuremmat melutasot alueelle kuin arvioitu tulevaisuuden liikenne. Tämä johtuu pääasiassa siitä, että raideliikenteen kalusto muuttuu hiljaisemmaksi. Päivä- ja yöajan äänitasoja verrattaessa yöajan äänitasot olivat kauttaaltaan noin 5 db alhaisemmat. Ulkokuoren ääneneristävyysvaatimusten suhteen päädytään samaan tulokseen sekä päivä- että yöajan ohjearvojen perusteella. 4.1 Parvekkeiden suojaus melulta Kortteleihin rakennettavien asuinkerrostalojen parvekkeiden suojaus melulta on esitetty liitteessä 2. Melutasot laskettiin jokaisen kerroksen korkeudella ja niistä suurimmat on huomioitu liitteessä 2 esitettyihin arvioihin. Tavanomaisilla parvekelaseilla (avattavilla) voidaan parhaimmillaan alentaa äänitasoa parvekkeilla db. Niiden ääneneristyskyky riittää näin ollen alentamaan parhaimmillaan noin 66 db(a) äänitason parvekkeilla sallittuun 55 db(a) arvoon. Mikäli parvekkeilla ylitetään 66 db(a) äänitaso, tulee käyttää kiinteitä parvekelaseja. Näille julkisivuille sijoitettujen parvekkeiden suojaamiseen ei riitä normaali avattava parvekelasitus, vaan lasitus on tehtävä kiinteäksi. Parvekkeen tuuletus järjestetään vaimennettujen kanavien kautta (liite 3). Parvekelasien toimittajan tulee osoittaa lasien vaimennuskyky esittämällä mittaustulokset. Itäisillä julkisivuilla äänitaso on noin 72 db(a). Julkisivuilla, joilla äänitaso jää alle 55 db(a), ei tarvitse käyttää parvekelaseja. 4.2 Piha-alueen suojaus melulta Kortteleiden pihojen leikki- ja oleskelualueet voidaan toteuttaa alueille, joilla äänitaso jää 2 metrin korkeudella laskettuna alle 55 db(a). Nämä alueet on melukarttoihin merkitty joko harmaalla, vihreällä tai keltaisella. Etelän puoleisessa korttelissa alueet tulee sijoittaa korttelin sisäpihalle. Pohjoisen puoleisessa korttelissa alueet on suunniteltu sijoitettavaksi pysäköintilaitoksen katolle. Tämä edellyttää meluesteiden rakentamista pysäköintilaitoksen itäiselle kaarevalle reunalle. Meluesteiden tulee olla vähintään 3 metriä korkeita, mitattuna pysäköintilaitoksen katon tasalta. Meluesteet ja äänitasot pysäköintilaitoksen katolla on esitetty liitteessä 4. Meluesteet on melukarttoihin merkitty sinisellä viivalla. Meluesteet lähtevät talojen seinäpinnoista ja koko kaarevan reunan. Melueste voi olla rakenteeltaan betonielementti, tiilimuuraus tai tiivis rakennuslevy. Pelkkä puusäleikkö ei toimi meluesteenä. Esteen tulee olla rakenteeltaan tiivis ja sen tulee ulottua maahan saakka. Esteessä voi olla lasi- tai pleksiosia, mutta niiden tulee liittyä tiivisti esteen muuhun rakenteeseen. Lasiosan lasitukseksi sopii useimmissa tapauksissa laminoitu lasi 4+4 mm (ilmaääneneristysluku R w laboratoriossa mitattuna on 35 db) tai 5+5 mm (ilmaääneneristysluku R w laboratoriossa mitattuna 38 db). Tämän raportin/lausunnon osittainen julkaiseminen tai kopiointi sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla. POSTIOSOITE Apollonkatu 10 B, Helsinki INTERNET PUHELIN ALV-REK FI FAX Y-TUNNUS S-POSTI info@helimaki.fi KOTIPAIKKA Virrat

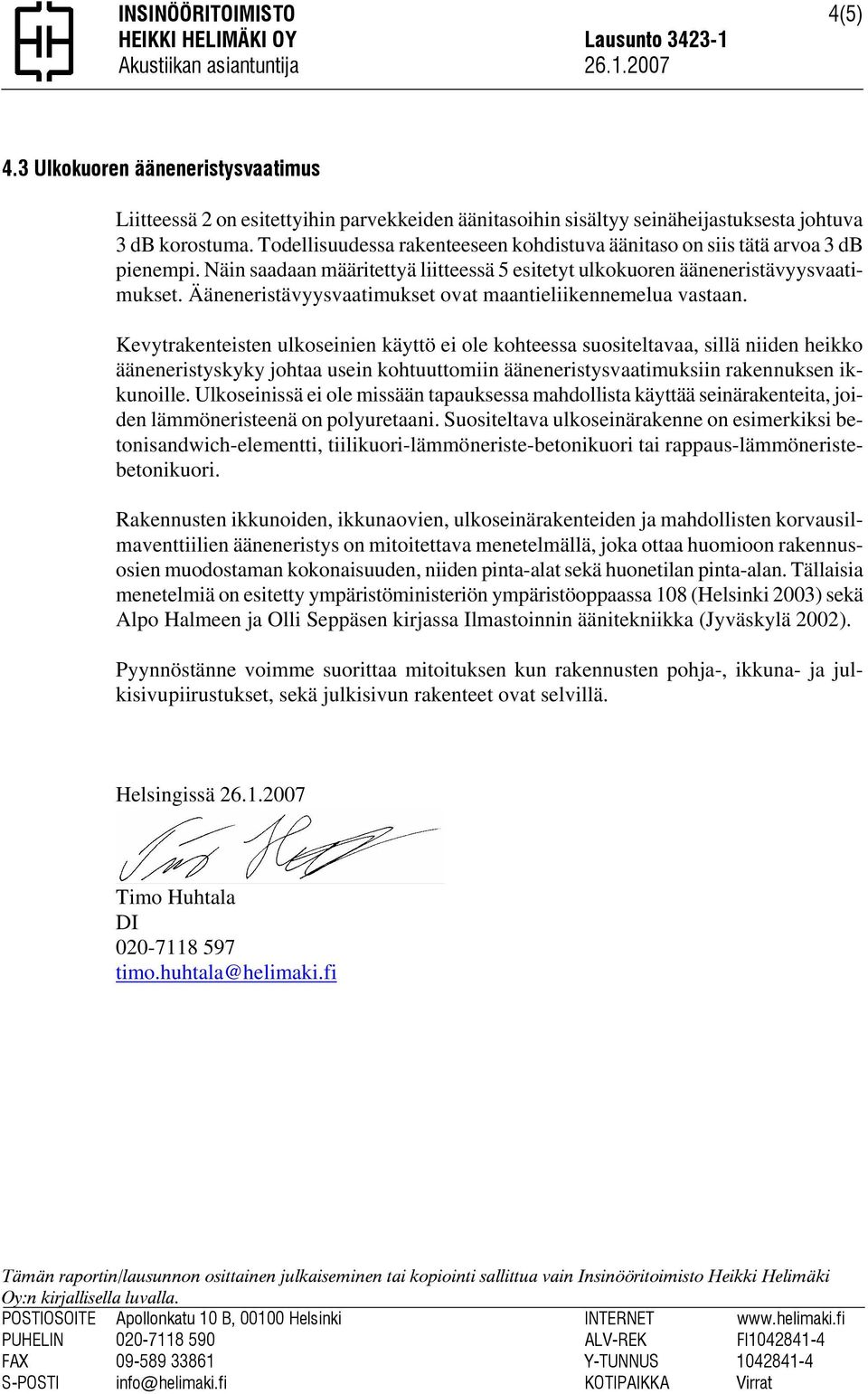

4 INSINÖÖRITOIMISTO HEIKKI HELIMÄKI OY Lausunto Akustiikan asiantuntija (5) 4.3 Ulkokuoren ääneneristysvaatimus Liitteessä 2 on esitettyihin parvekkeiden äänitasoihin sisältyy seinäheijastuksesta johtuva 3 db korostuma. Todellisuudessa rakenteeseen kohdistuva äänitaso on siis tätä arvoa 3 db pienempi. Näin saadaan määritettyä liitteessä 5 esitetyt ulkokuoren ääneneristävyysvaatimukset. Ääneneristävyysvaatimukset ovat maantieliikennemelua vastaan. Kevytrakenteisten ulkoseinien käyttö ei ole kohteessa suositeltavaa, sillä niiden heikko ääneneristyskyky johtaa usein kohtuuttomiin ääneneristysvaatimuksiin rakennuksen ikkunoille. Ulkoseinissä ei ole missään tapauksessa mahdollista käyttää seinärakenteita, joiden lämmöneristeenä on polyuretaani. Suositeltava ulkoseinärakenne on esimerkiksi betonisandwich-elementti, tiilikuori-lämmöneriste-betonikuori tai rappaus-lämmöneristebetonikuori. Rakennusten ikkunoiden, ikkunaovien, ulkoseinärakenteiden ja mahdollisten korvausilmaventtiilien ääneneristys on mitoitettava menetelmällä, joka ottaa huomioon rakennusosien muodostaman kokonaisuuden, niiden pinta-alat sekä huonetilan pinta-alan. Tällaisia menetelmiä on esitetty ympäristöministeriön ympäristöoppaassa 108 (Helsinki 2003) sekä Alpo Halmeen ja Olli Seppäsen kirjassa Ilmastoinnin äänitekniikka (Jyväskylä 2002). Pyynnöstänne voimme suorittaa mitoituksen kun rakennusten pohja-, ikkuna- ja julkisivupiirustukset, sekä julkisivun rakenteet ovat selvillä. Helsingissä DI timo.huhtala@helimaki.fi Tämän raportin/lausunnon osittainen julkaiseminen tai kopiointi sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla. POSTIOSOITE Apollonkatu 10 B, Helsinki INTERNET PUHELIN ALV-REK FI FAX Y-TUNNUS S-POSTI info@helimaki.fi KOTIPAIKKA Virrat

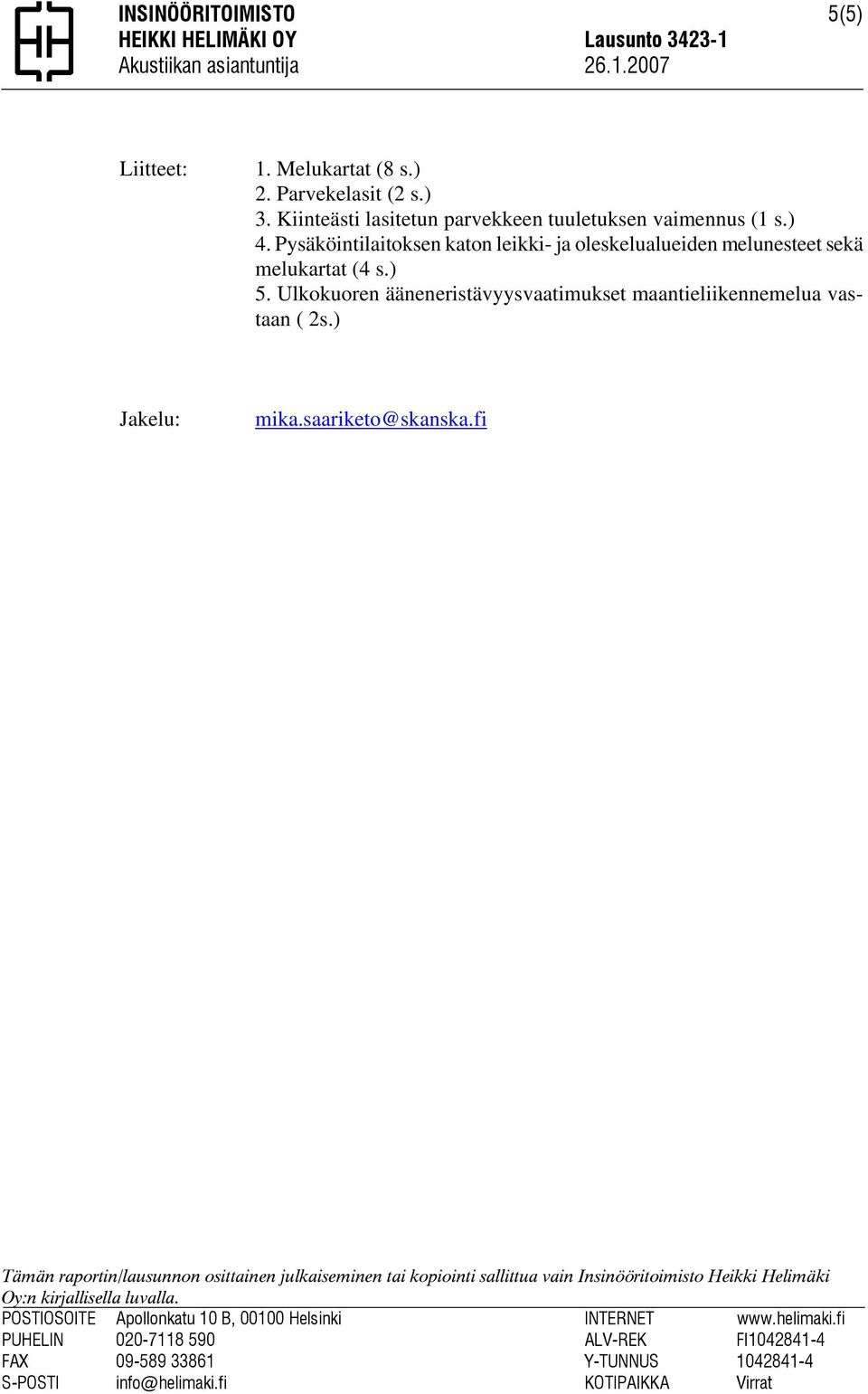

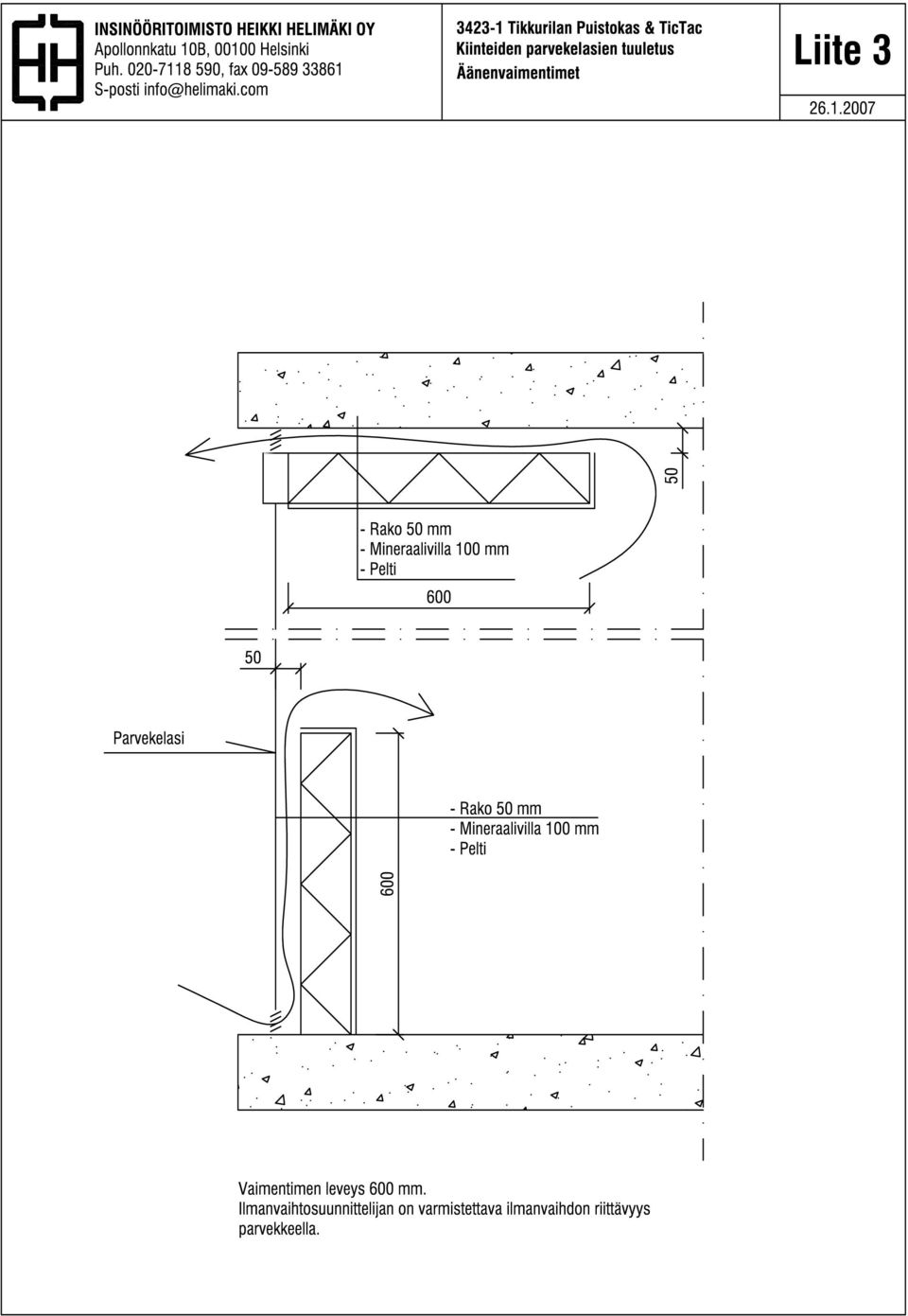

5 INSINÖÖRITOIMISTO HEIKKI HELIMÄKI OY Lausunto Akustiikan asiantuntija (5) Liitteet: 1. Melukartat (8 s.) 2. Parvekelasit (2 s.) 3. Kiinteästi lasitetun parvekkeen tuuletuksen vaimennus (1 s.) 4. Pysäköintilaitoksen katon leikki- ja oleskelualueiden melunesteet sekä melukartat (4 s.) 5. Ulkokuoren ääneneristävyysvaatimukset maantieliikennemelua vastaan ( 2s.) Jakelu: mika.saariketo@skanska.fi Tämän raportin/lausunnon osittainen julkaiseminen tai kopiointi sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla. POSTIOSOITE Apollonkatu 10 B, Helsinki INTERNET PUHELIN ALV-REK FI FAX Y-TUNNUS S-POSTI info@helimaki.fi KOTIPAIKKA Virrat

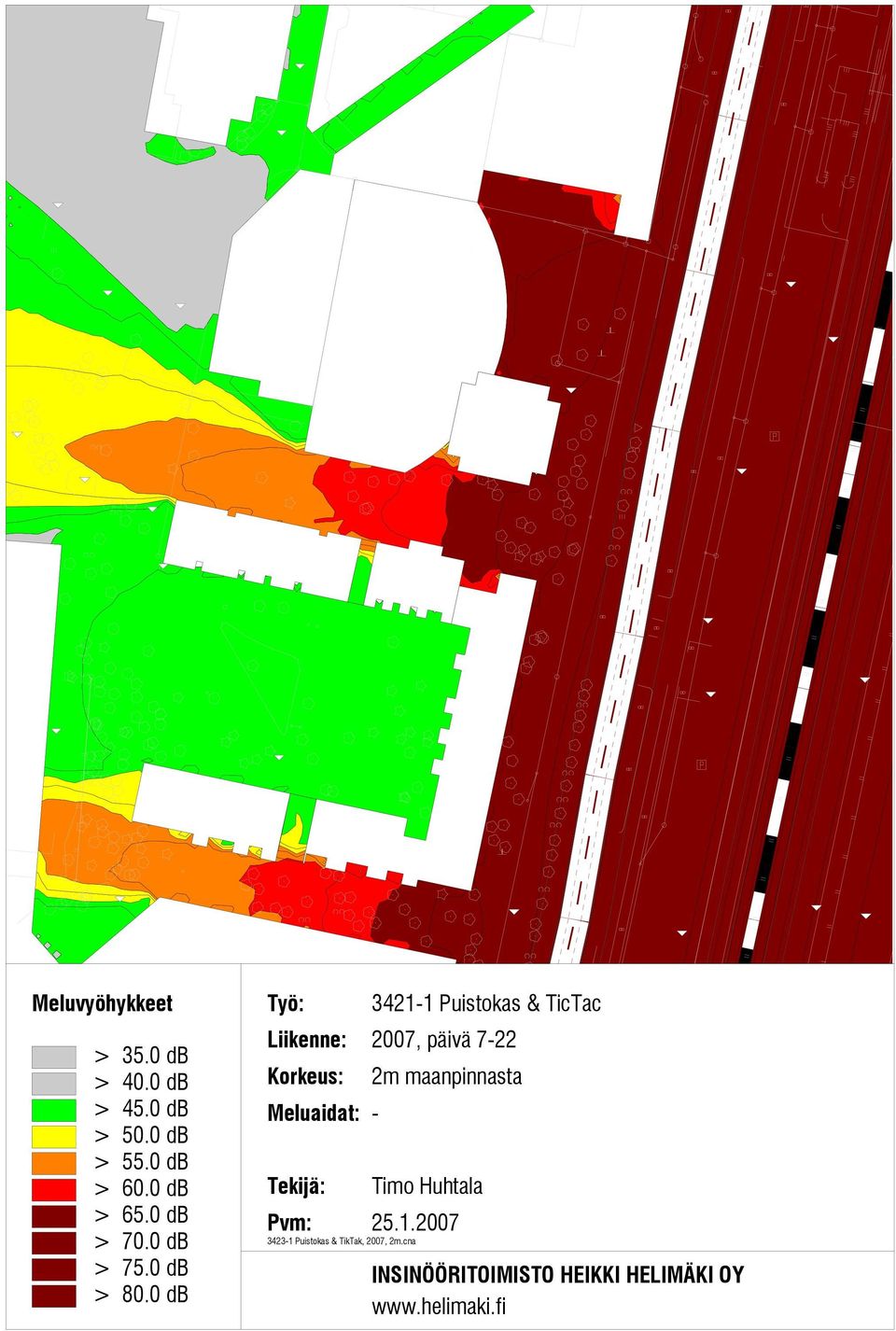

6 > 35.0 db Liikenne: 2007, päivä 7-22 Meluaidat: - 2m maanpinnasta Puistokas & TikTak, 2007, 2m.cna

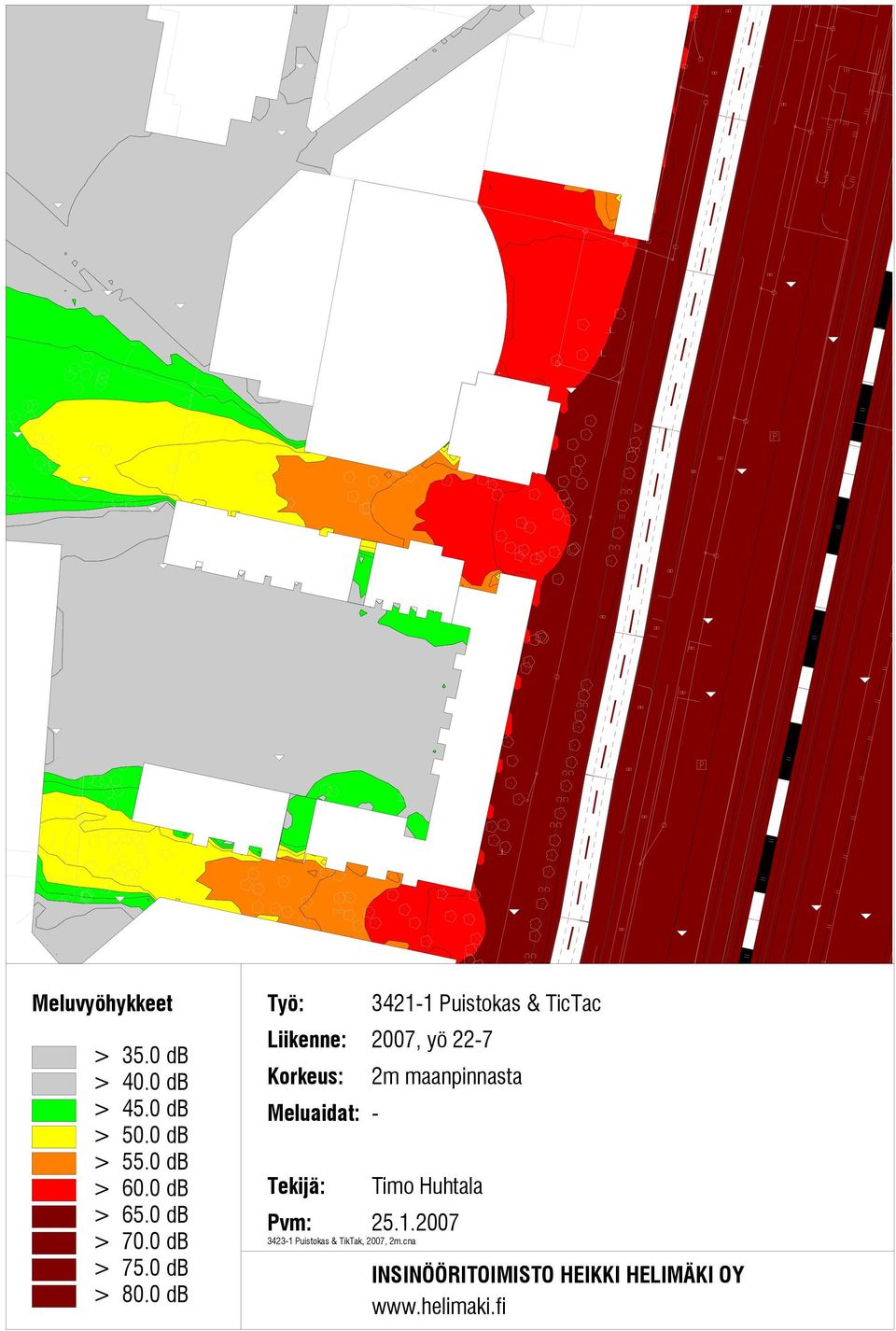

7 > 35.0 db Liikenne: 2007, yö 22-7 Meluaidat: - 2m maanpinnasta Puistokas & TikTak, 2007, 2m.cna

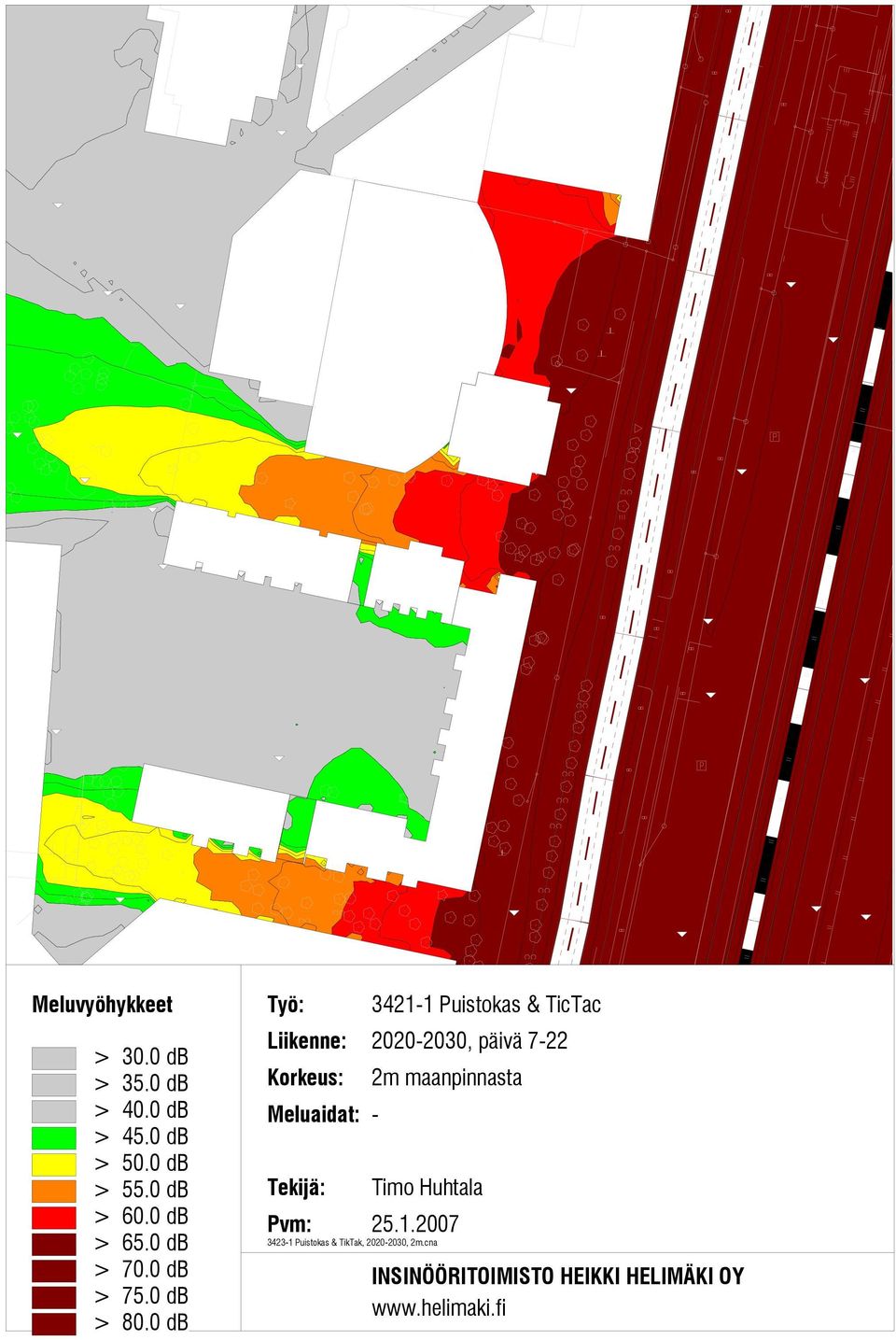

8 > 30.0 db > 35.0 db Liikenne: , päivä 7-22 Meluaidat: - 2m maanpinnasta Puistokas & TikTak, , 2m.cna

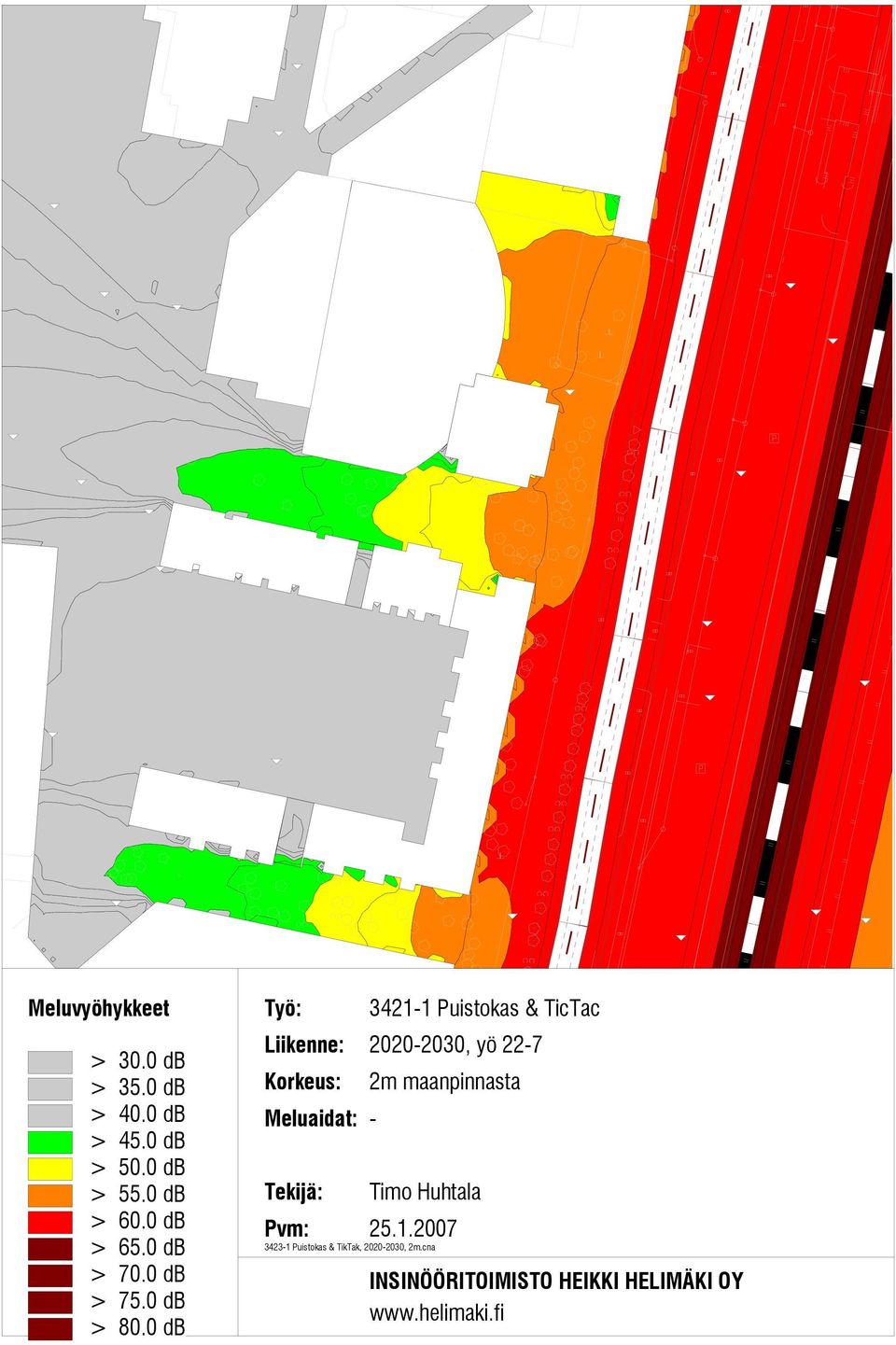

9 > 30.0 db > 35.0 db Liikenne: , yö 22-7 Meluaidat: - 2m maanpinnasta Puistokas & TikTak, , 2m.cna

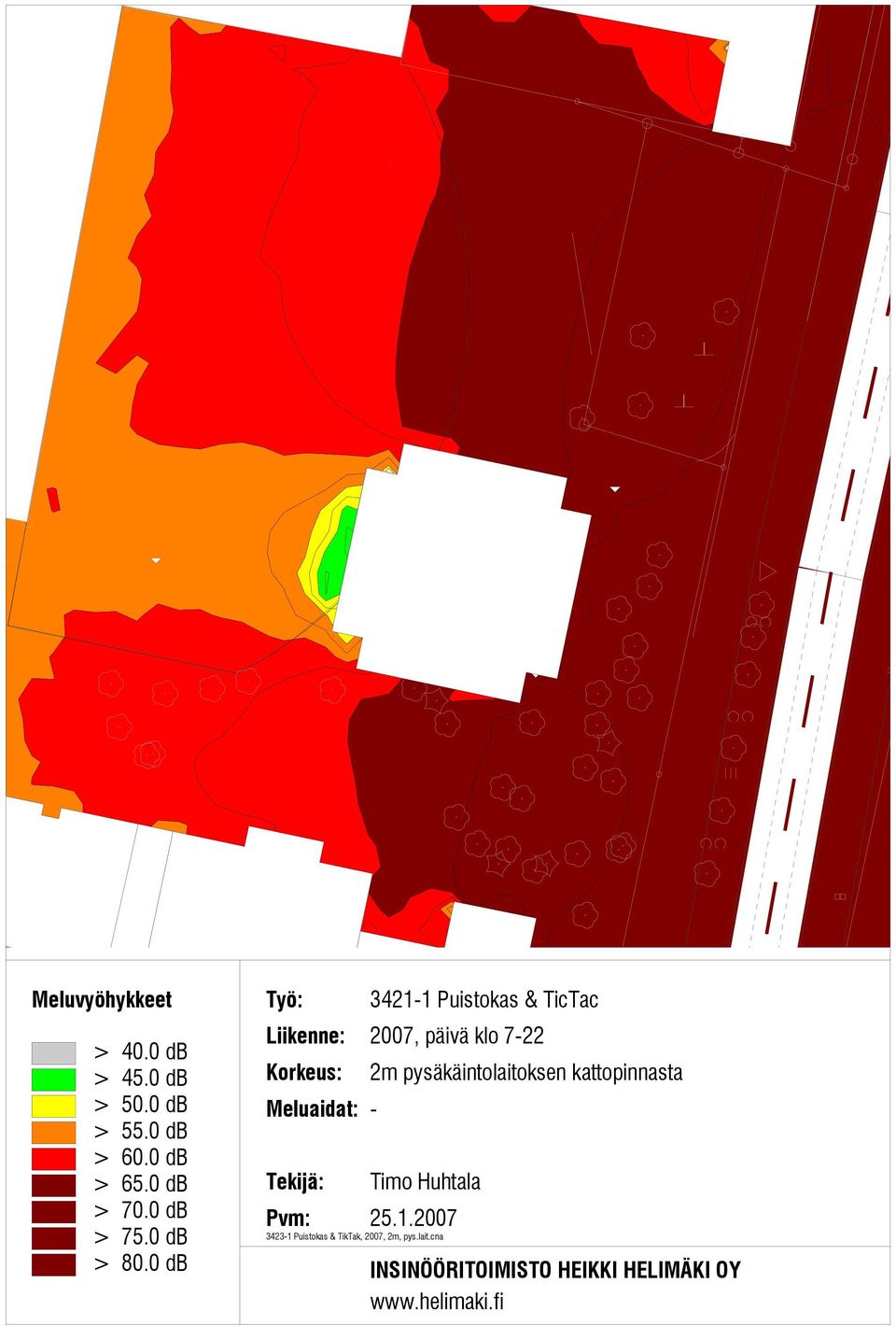

10 Liikenne: 2007, päivä klo 7-22 Meluaidat: - 2m pysäkäintolaitoksen kattopinnasta Puistokas & TikTak, 2007, 2m, pys.lait.cna

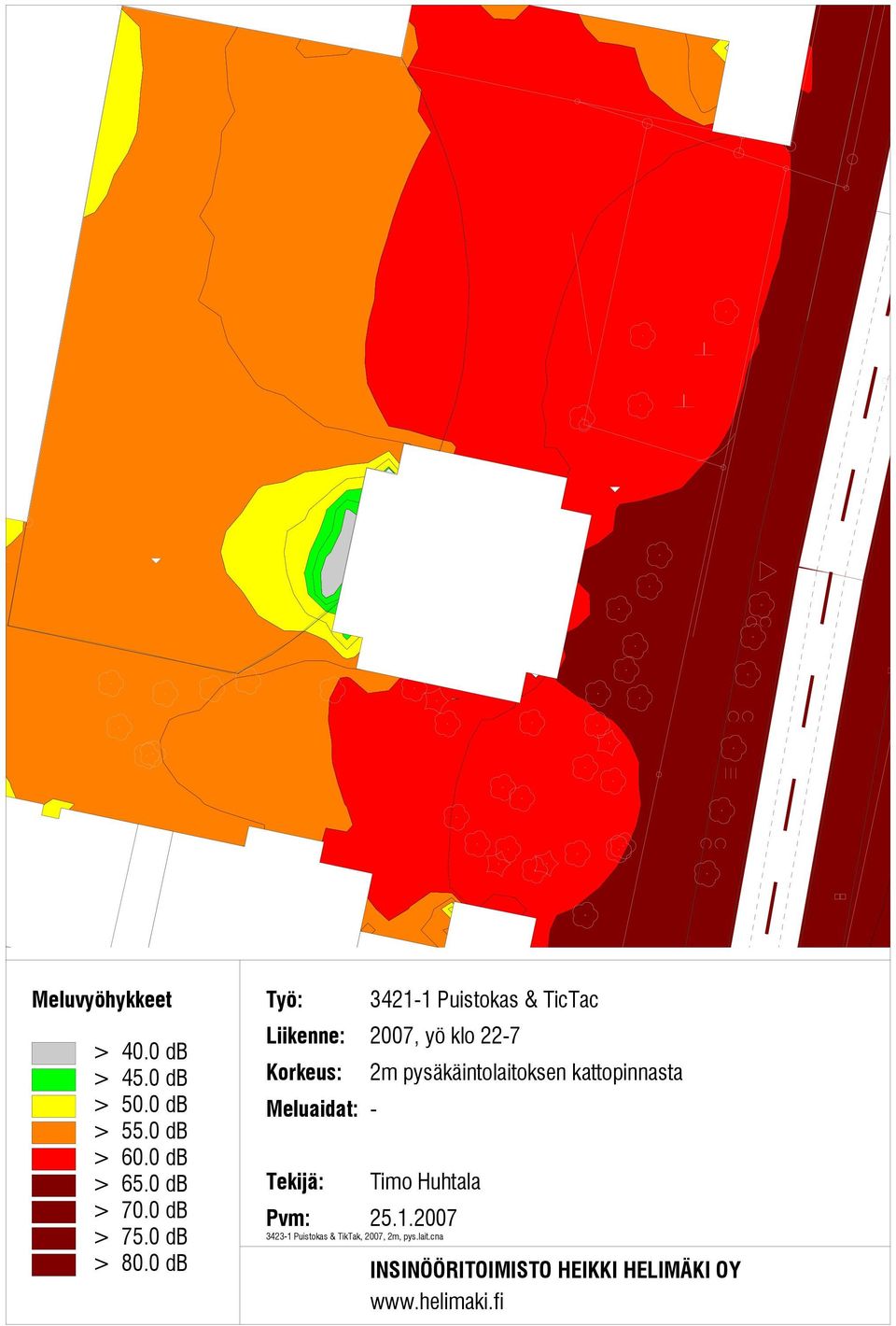

11 Liikenne: 2007, yö klo 22-7 Meluaidat: - 2m pysäkäintolaitoksen kattopinnasta Puistokas & TikTak, 2007, 2m, pys.lait.cna

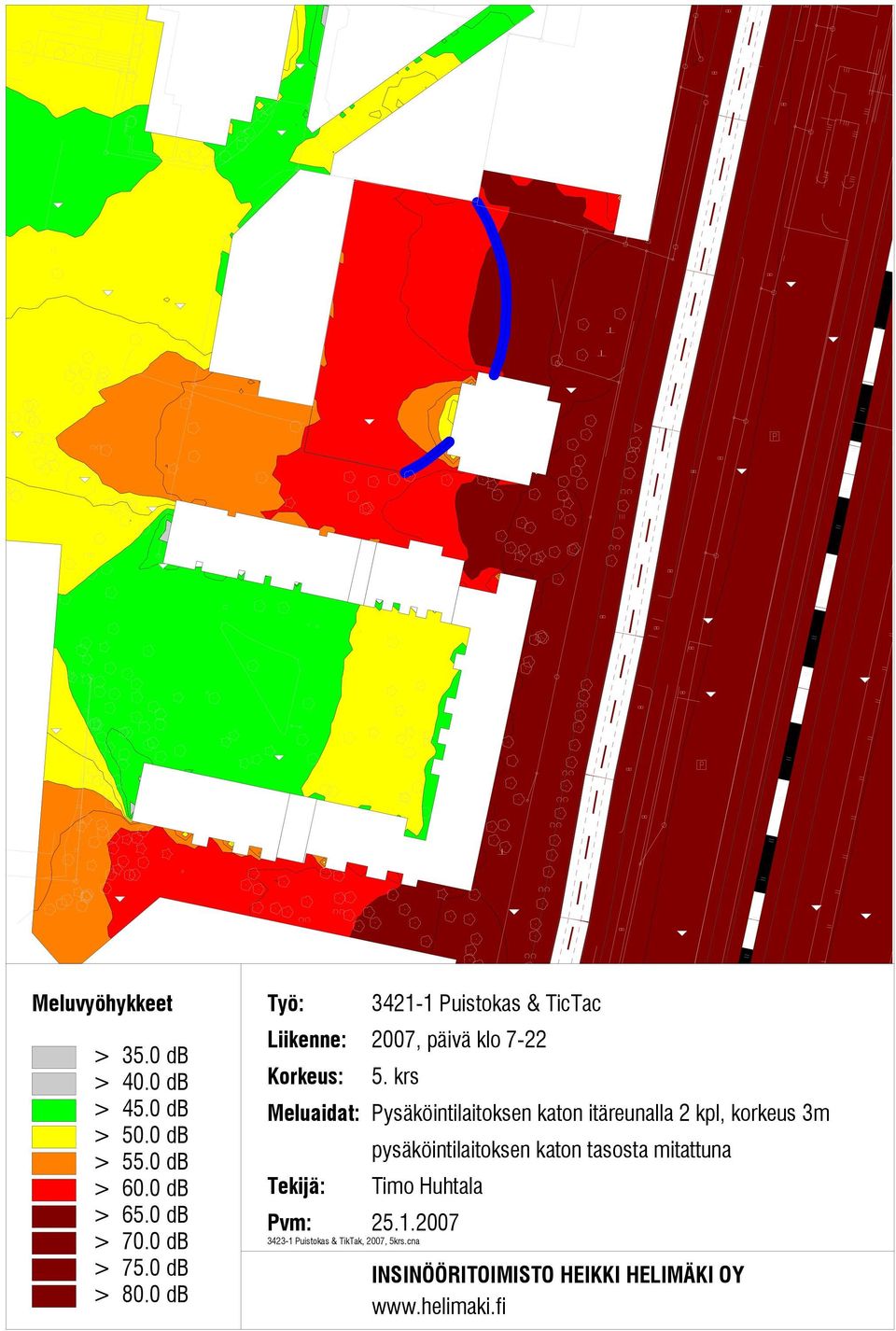

12 > 35.0 db Liikenne: 2007, päivä klo krs Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, 2007, 5krs.cna

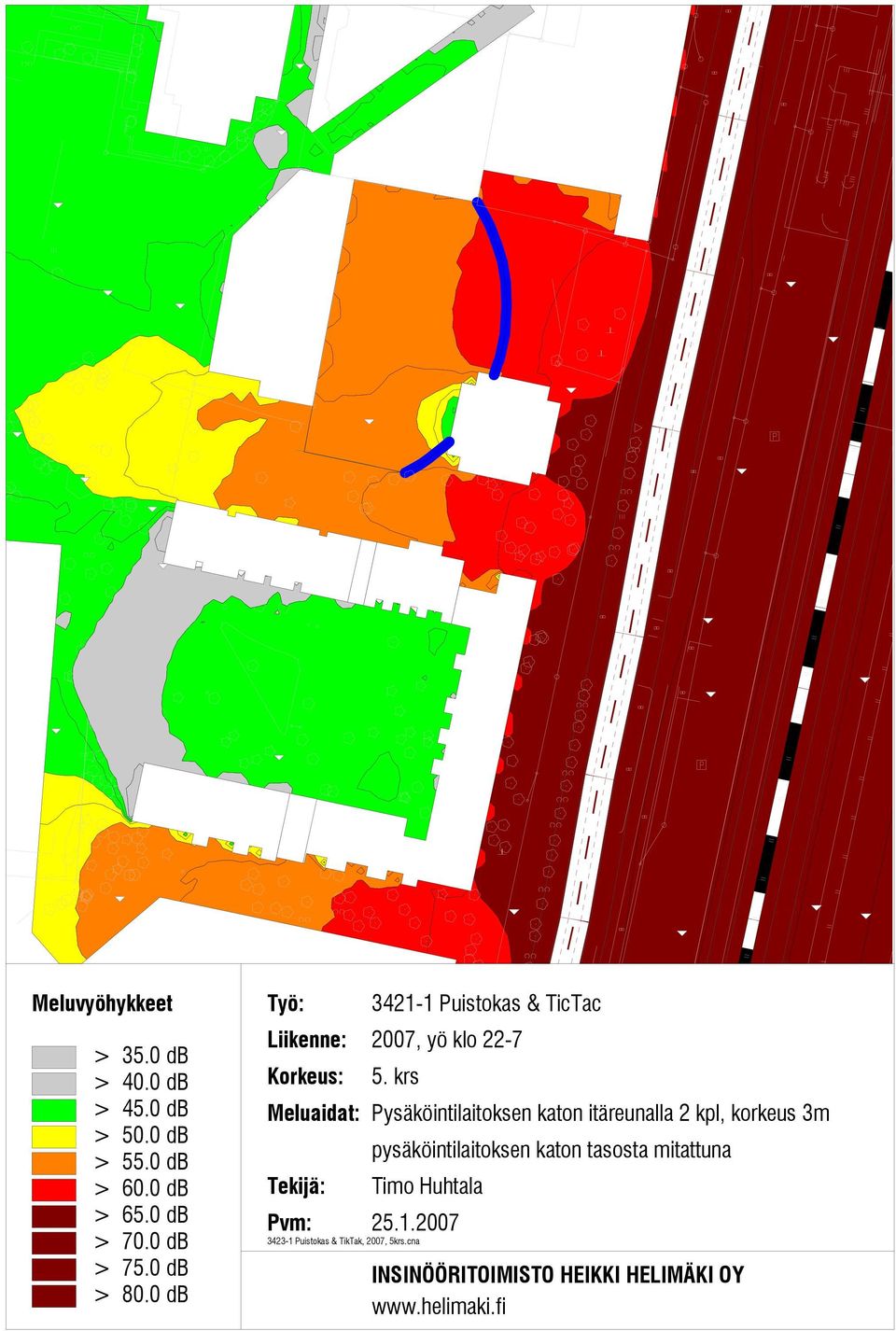

13 > 35.0 db Liikenne: 2007, yö klo krs Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, 2007, 5krs.cna

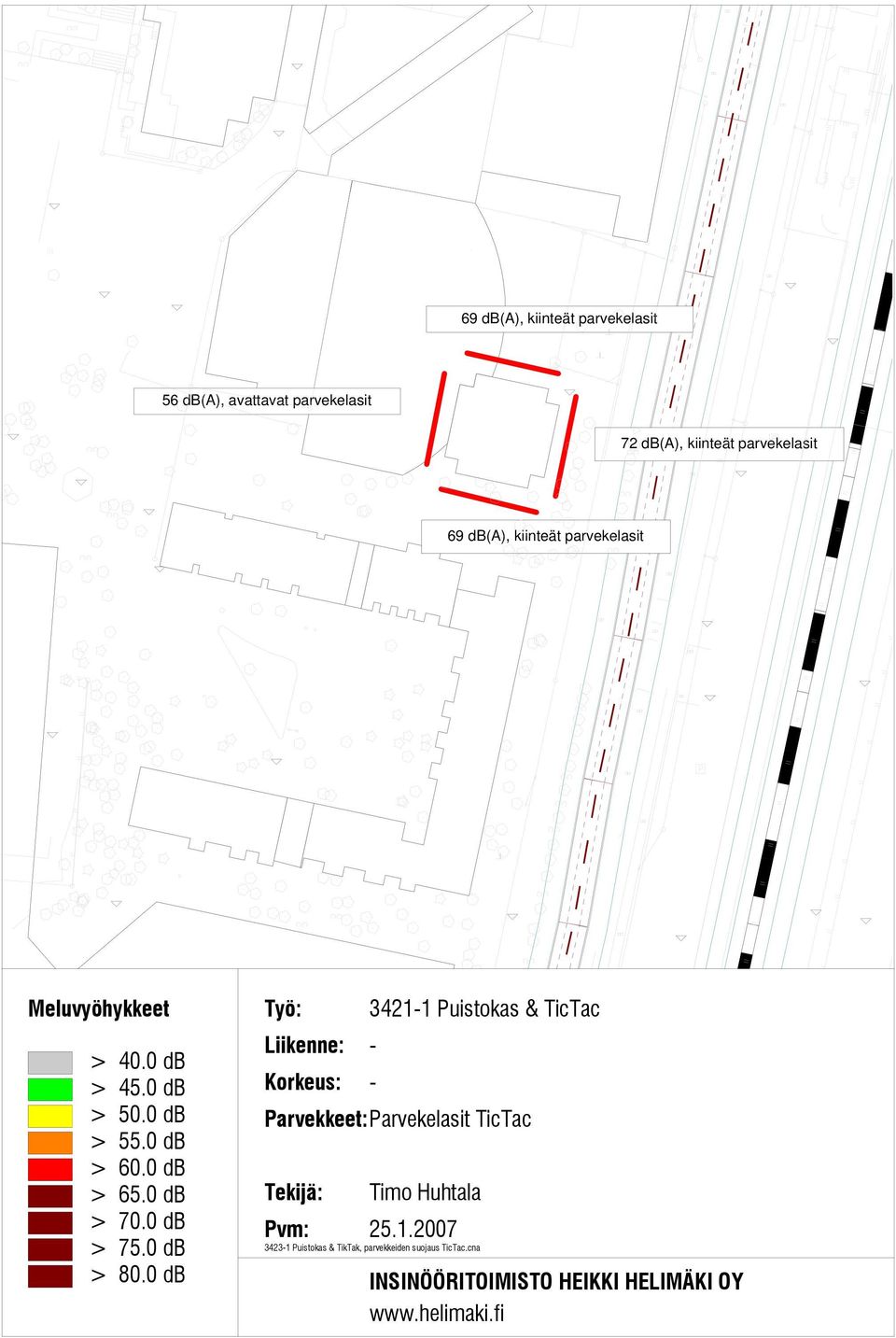

14 69 db(a), kiinteät parvekelasit 56 db(a), avattavat parvekelasit 72 db(a), kiinteät parvekelasit 69 db(a), kiinteät parvekelasit Meluvyöhykkeet Liikenne: - - Parvekkeet:Parvekelasit TicTac Puistokas & TikTak, parvekkeiden suojaus TicTac.cna

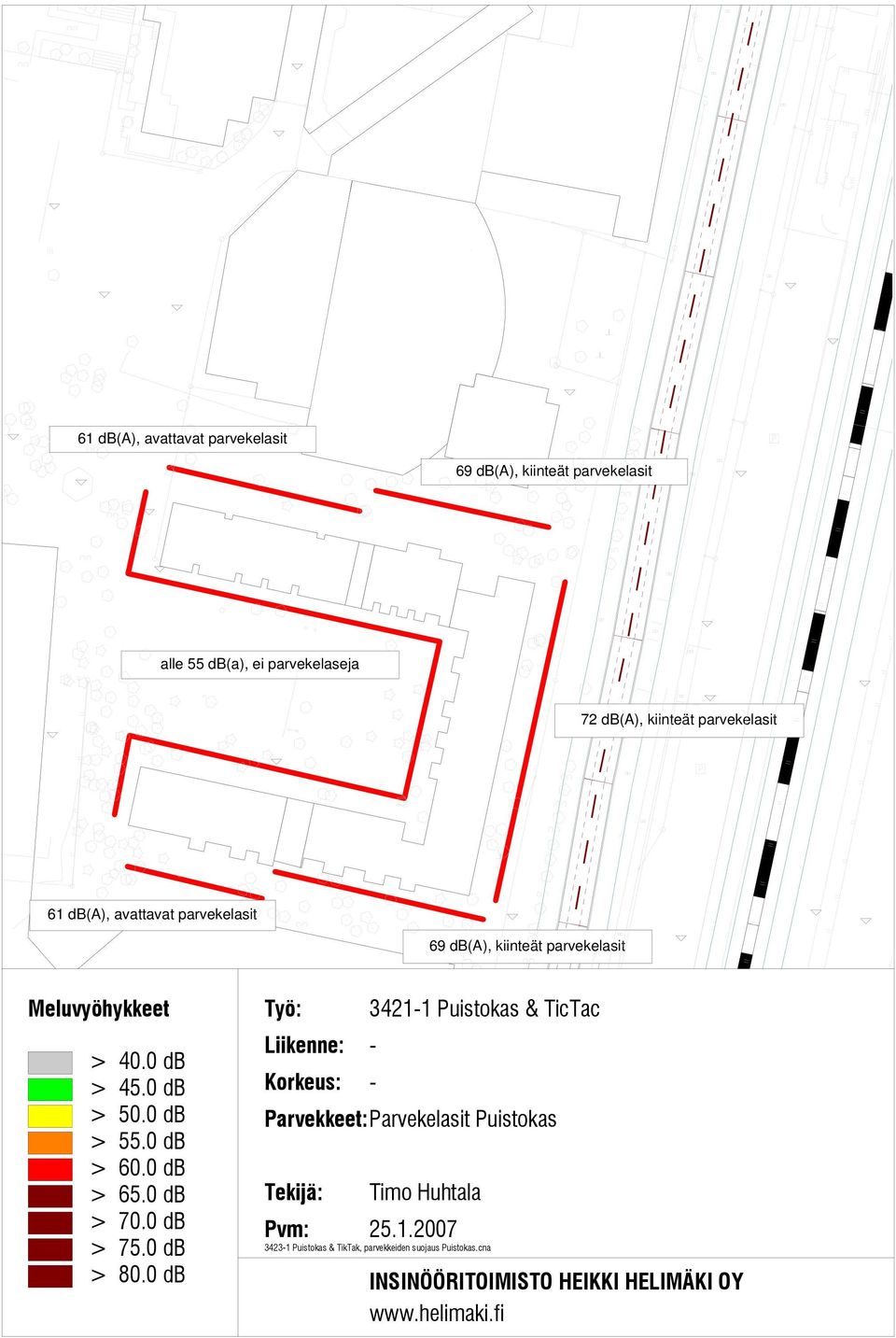

15 61 db(a), avattavat parvekelasit 69 db(a), kiinteät parvekelasit alle 55 db(a), ei parvekelaseja 72 db(a), kiinteät parvekelasit 61 db(a), avattavat parvekelasit 69 db(a), kiinteät parvekelasit Meluvyöhykkeet Liikenne: - - Parvekkeet:Parvekelasit Puistokas Puistokas & TikTak, parvekkeiden suojaus Puistokas.cna

16

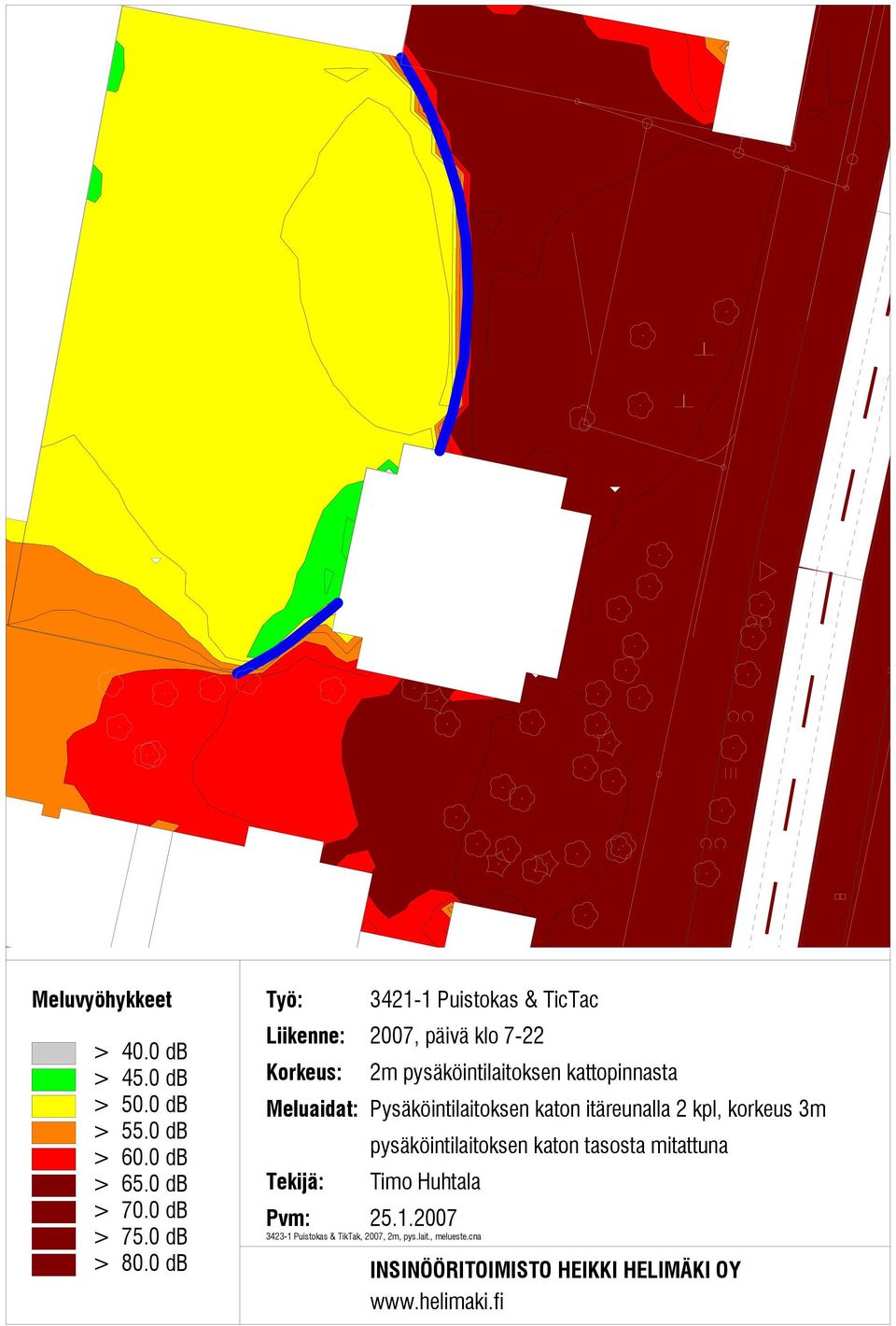

17 Liikenne: 2007, päivä klo m pysäköintilaitoksen kattopinnasta Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, 2007, 2m, pys.lait., melueste.cna

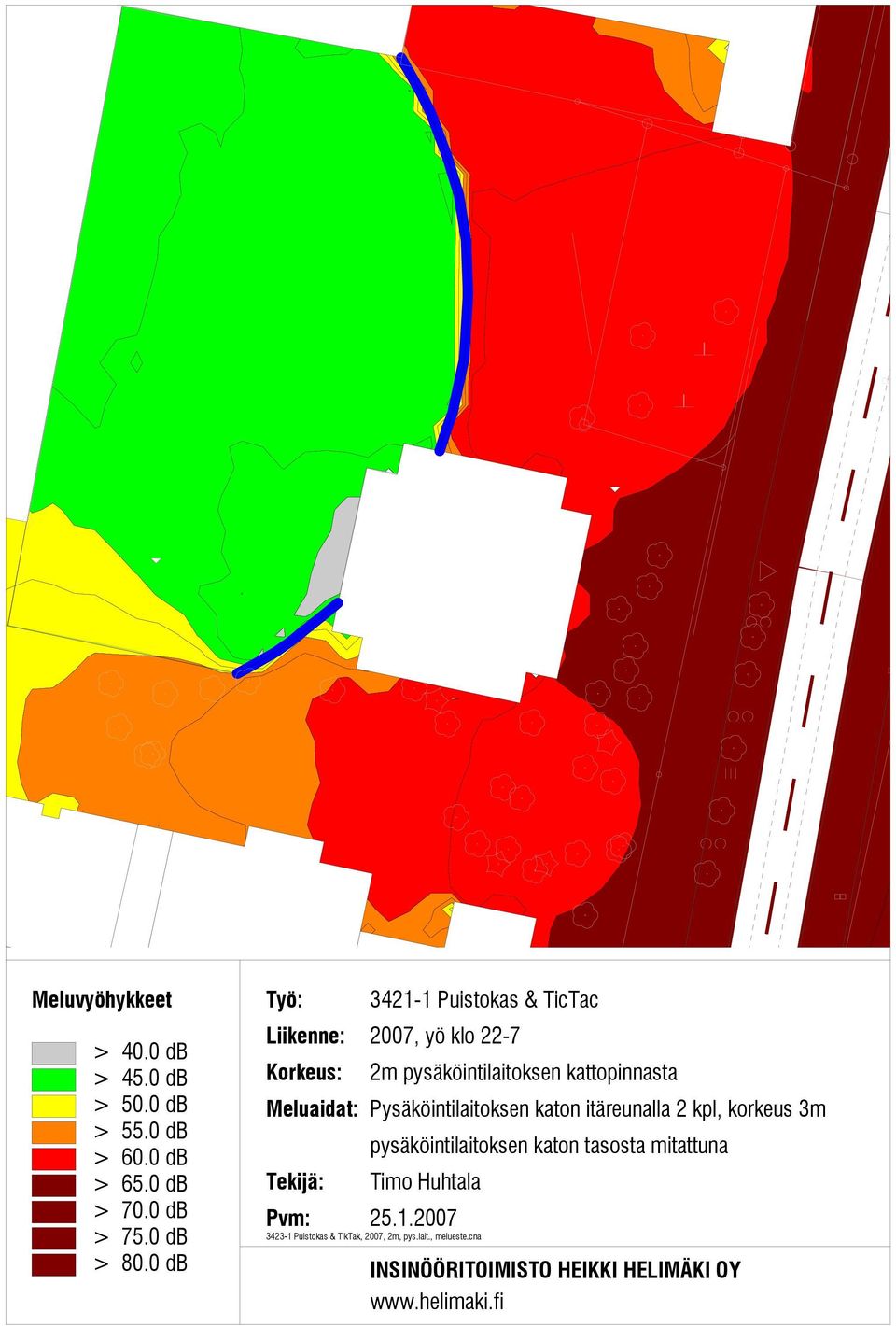

18 Liikenne: 2007, yö klo m pysäköintilaitoksen kattopinnasta Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, 2007, 2m, pys.lait., melueste.cna

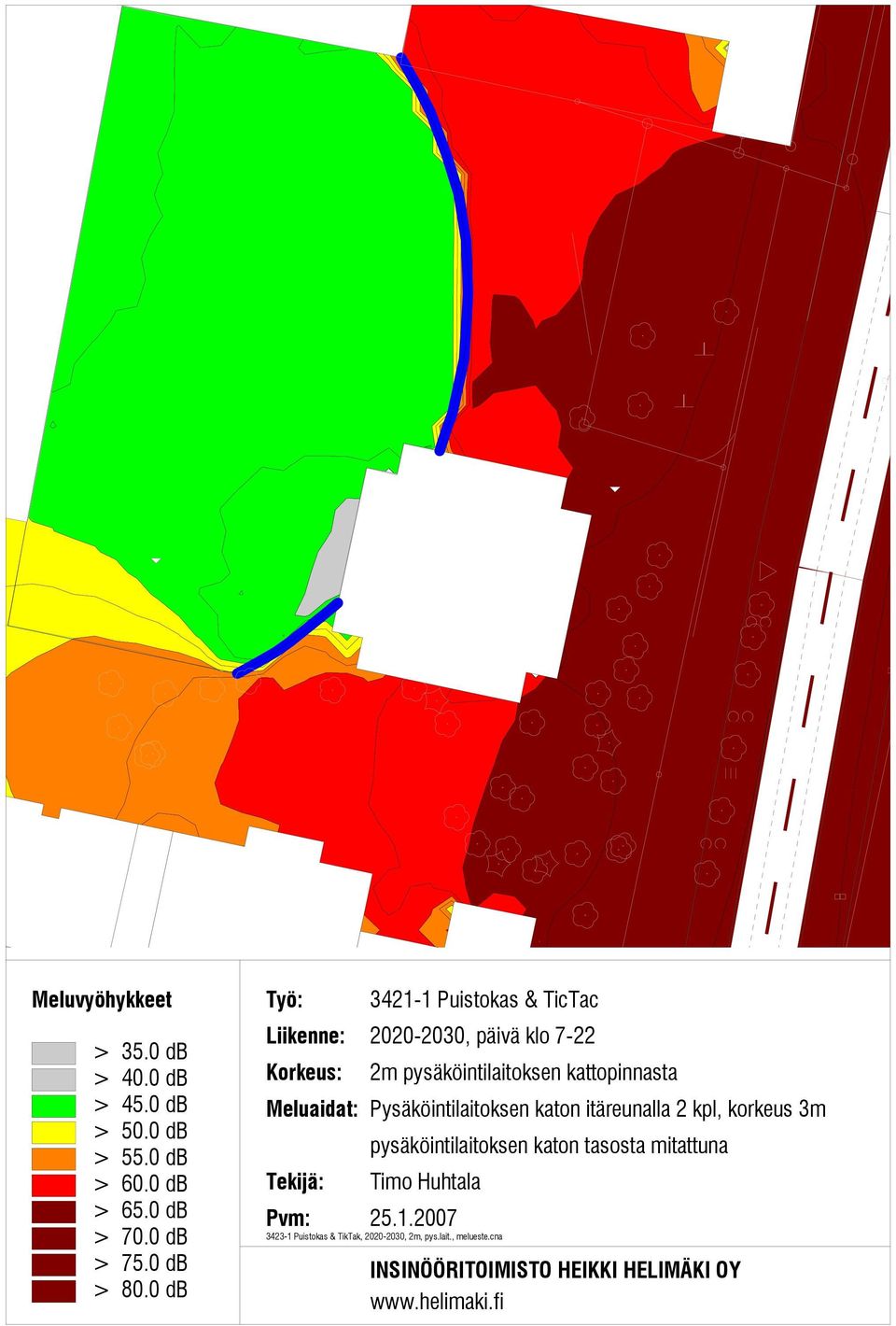

19 > 35.0 db Liikenne: , päivä klo m pysäköintilaitoksen kattopinnasta Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, , 2m, pys.lait., melueste.cna

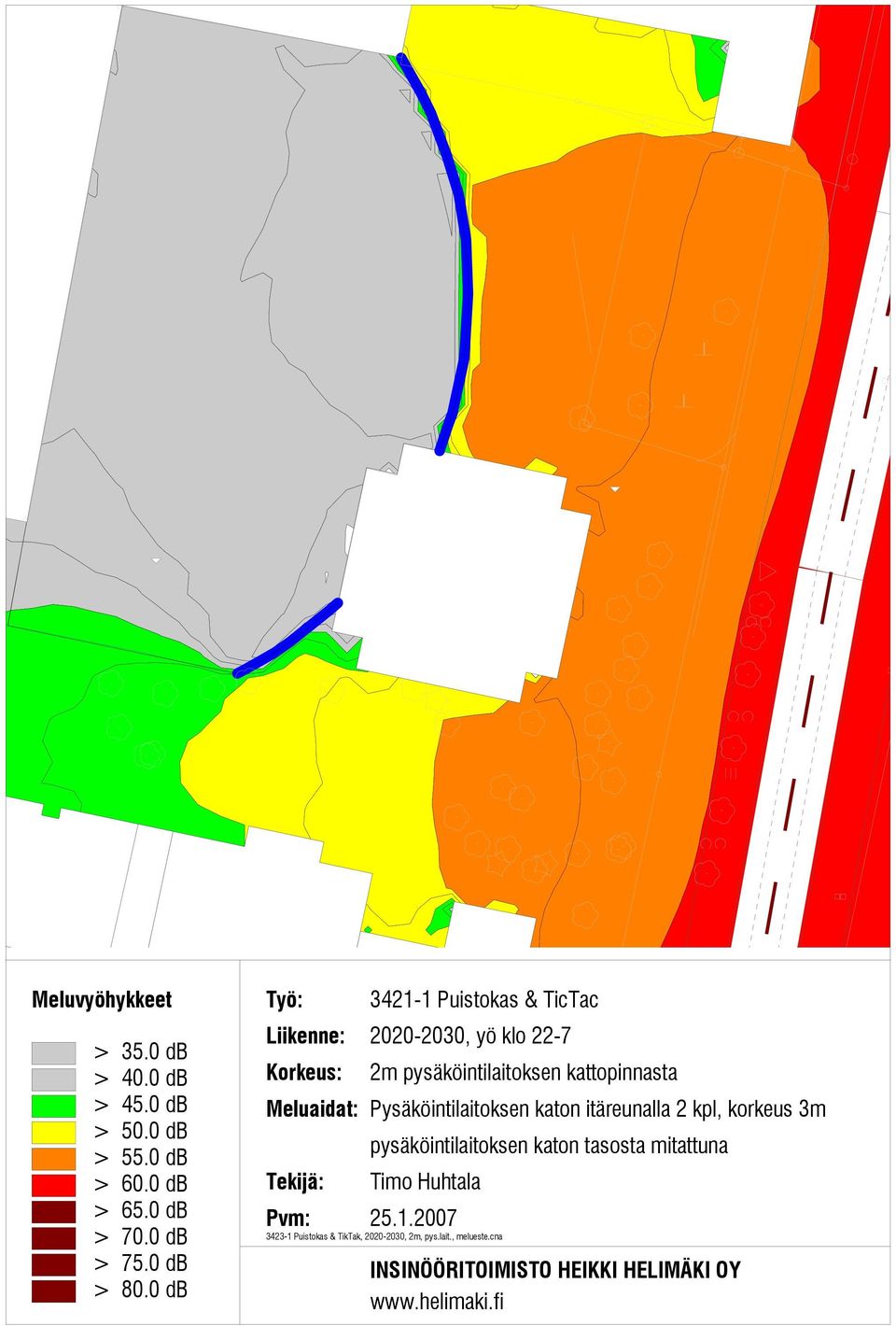

20 > 35.0 db Liikenne: , yö klo m pysäköintilaitoksen kattopinnasta Meluaidat: Pysäköintilaitoksen katon itäreunalla 2 kpl, korkeus 3m pysäköintilaitoksen katon tasosta mitattuna Puistokas & TikTak, , 2m, pys.lait., melueste.cna
