1 TAPIOLAN UIMAHALLI, ALAKATTO HANKENUMERO 6001 KIRKKOPOLKU ESPOO PURKUTYÖSELOSTUS (Rev. A: Lisätty ohje betonikorjauksista ja katkaistavien kiinnikkeiden korroosionestomaalauksesta) Työ n:o A-Insinöörit Suunnittelu Oy T Satakunnankatu TAMPERE Puh: Fax: Sähköposti: etunimi.sukunimi@ains.fi A-Insinöörit Suunnittelu Oy Bertel Jungin aukio ESPOO Puh: Fax:

2 Purkutyöselostus 1 0 YLEISTÄ TILAAJA Nimi: Espoon kaupunki Tilapalvelut-suunnittelupalvelut Virastopiha 2 C, ESPOO PL6200, Espoon kaupunki Yhdyshenkilö: Heikki Kääriäinen Puhelin: Sähköposti: heikki.kaariainen@espoo.fi Purkusuunnittelu Nimi: A-Insinöörit Suunnittelu Oy Osoite: Bertel Jungin aukio 9, Espoo Puhelin (keskus): Sähköposti: etunimi.sukunimi@ains.fi Yhdyshenkilö: Teemu Lensu Puhelin: Yhdyshenkilö: Perttu Virtanen Puhelin:

3 Purkutyöselostus YLEISSELOSTUS Suuren allashallin alakatto puretaan. Alakatto dokumentoidaan tarkasti ennen purkutöitä. Yleiskuvaa alakatosta Yleiskuvaa huoltosilloista

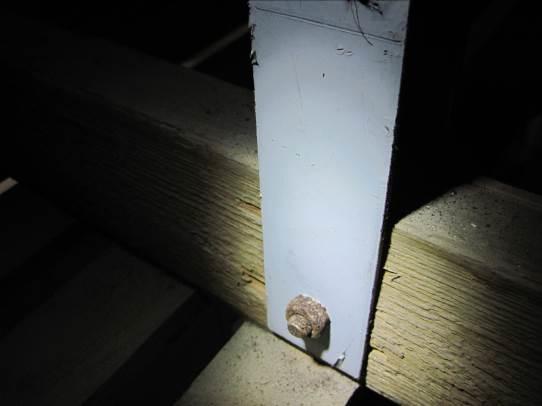

4 Purkutyöselostus 3 Yleiskuvaa huoltosilloista Kantavat palkit pultattu teräskiinnikkeisiin

5 Purkutyöselostus URAKASSA NOUDATETTAVAT ASIAKIRJAT Urakassa noudatetaan Rakennusurakan Yleisiä Sopimusehtoja YSE Urakkasopimusasiakirjoja Voimassa olevat viralliset määräykset, lait ja asetukset: o Maankäyttö- ja rakennuslaki, maankäyttö- ja rakennusasetus o MaaRYL 2010 Rakennustöiden yleiset laatuvaatimukset o RT STM VM:n päätös rakennustyön turvallisuudesta o RT YM VM:n päätös rakennusjätteistä o RT Rakentamisen jätehuolto Tätä työselostusta liitepiirroksineen Viranomaisten ja asiantuntijoiden työn aikana antamia ohjeita Asiakirjoissa mahdollisesti määrittelemättömien työsuorituksen osalta hyvänä pidettävää rakennustapaa Purkutyöt ohjeita teettäjälle ja tekijälle Infra ry:n tuotos PURKUTYÖ- JA MATERIAALIT Purku-urakka sisältää seuraavat purkutyöt: Alakatto ja huoltosillat puretaan kiinnikkeineen Purkujätteiden lajittelun ja käsittelyn viranomaisohjeiden mukaisesti sekä jätteiden kuljetuksen viranomaisten osoittamalle kaatopaikalle / käsittelylaitokseen tarvittavine lupineen ja maksuineen; purkujätteiden kuljetuksesta ja käsittelemisestä syntyvät kustannukset kuuluvat urakkaan. Urakoitsijan tulee tutustua kohteeseen ennen urakkatarjouksen antamista siinä laajuudessa, että hänelle selviää rakennuksessa käytettyjen eri rakennusmateriaalien laajuus niiltä osin, kuin niitä ei ole mahdollista piirustuksista todeta. Eri materiaalien lajittelu- ja käsittelyvaatimukset tulee huomioida purku-urakkaa laskettaessa. Rakennuttaja purattaa ja kuljettaa urakka-alueelta pois mahdolliset urakkaohjelmassa ja liitteessä mainitut kojeet ja laitteet.

6 Purkutyöselostus TOIMENPITEET ENNEN PURKUTÖIHIN RYHTYMISTÄ Ympäristön suojelu ja jätteenkäsittely Espoon ympäristökeskus Kirkkojärventie 6 B, Espoo PL44, Espoon kaupunki Puhelin: ja Sähköposti: ymparisto@hel.fi Jätteenkäsittelykeskukset Espoo: ÄMMÄSSUON JÄTTEENKÄSITTELYKESKUS Ämmässuontie 8, Espoo puh. (09) avoinna ma - pe klo Ongelmajätelaitos Ekokem Oy Kuulojankatu 1, Riihimäki Puhelin: , faksi: Yleiset toimenpiteet Urakoitsija tekee ennen töiden aloitusta purkutyöstä purkusuunnitelman, jossa esitetään purkumateriaalien määrät ja sijoituspaikka sekä purkutyöstä vastaava työnjohtaja. Suunnitelmat esitetään rakennuttajalle ja jätehuoltoviranomaisille hyväksyttäväksi. Työaikataulua laatiessaan urakoitsijan tulee huomioida jätteiden vaatiman käsittelyn, kuten lajittelun, aikatarve. Lisäksi urakoitsijan on tehtävä pölynhallintasuunnitelma, joka hyväksytetään rakennuttajalla. Ennen rakennuksen purkutöihin ryhtymistä pidetään aloituskatselmus, jossa todetaan ja kirjataan käytettävät koneet ja kuvaus purkumenetelmästä Urakoitsijan hankittavat ja laadittavat viranomaisluvat ja selvitykset Ennen purkutöiden aloitusta urakoitsijan tulee hankkia ja tehdä seuraavat viranomaisluvat ja -ilmoitukset sekä selvitykset: Vastaava työnjohtaja Alkamisilmoitus Ilmoitus mahdollisesti terveyttä vaarantavasta työstä, ns. pölyilmoitus Meluntorjuntalain mukainen ilmoitus, ns. meluilmoitus Määrälaskelmat purettavista materiaaleista romulajeineen viranomaisten vaatimassa tarkkuudessa Ilmoitus paikalliselle ympäristökeskukselle purkujätteen syntymisestä ja sijoituksesta on tehtävä jätelain mukaisesti. Ilmoitus jätehuoltoviranomaisille erilaisista ongelmajätteistä sekä niiden toimittamisesta käsittelylaitoksille.

7 Purkutyöselostus 6 Purkutöiden jälkeen urakoitsijalla tulee olla ajan tasalla oleva kirjanpito tuotetuista jätteistä sekä niiden sijoituksesta. Kirjanpidon tulee sisältää myös kopiot kaikista suoritetuista jätemaksulaskuista HENKILÖ- JA TYÖTURVALLISUUS Hankkeen suorittamista varten urakoitsija laatii työturvallisuussuunnitelman rakennuttajan edellyttämässä laajuudessa. Työturvallisuussuunnitelman tulee sisältää kuvaukset ainakin seuraaviin asiakohtiin: Tarkastukset Työmaa-alue Telinetyöt Putoamissuojaus Suojaus purettavien kappaleiden putoamiseen Sortumavaarojen estäminen Työkoneiden liikkuminen alueella Nostotyöt Kuljetukset Suojaussuunnitelma Rakennusaikaiset asennukset Palosuojelu ja pelastustoimi Pöly ja melu Työmaalla käytettävät suojavarusteet Työturvallisuuteen vaikuttavia seikkoja Urakoitsijan tulee tutustua urakka-alueeseen myös työturvallisuutta silmällä pitäen sekä huomioida niiden kustannusvaikutukset työn aikana Purkutöissä käytettävän kaluston tulee olla asianmukaista ja ko. purkuyöhön tarkoitettuja Purkutyötä tehdään yli kolmen metrin korkeudessa Purkutyö vaatii telineiden, työnaikaisien tuentojen rakentamista, ympäröivien rakennusten ja rakenteiden suojausten rakentamista ja suojakaiteiden rakentamista Purkutyötä suoritetaan ahtaissa paikoissa Purkukohteeseen liittyvät tekniset järjestelmät ovat osittain käytössä 1 RAKENNUSRUNKOON KUULUMATON MATERIAALI Rakennusrunkoon kuulumaton materiaali puretaan rakennuksesta ensisijaisesti ennen muuta purkutyötä TALOTEKNIIKKA LVI-purkutyöt Mahdolliset LVI-purkutyöt tehdään LVI-suunnittelijan purkusuunnitelmien mukaisesti

8 Purkutyöselostus Sähkötekniset järjestelmät Purku-urakkaan kuuluu sähköjärjestelmien purku sähkösuunnittelijan ohjeistuksen mukaisesti. Urakoitsija varmistaa, että sähköjohdot ja -laitteet ovat jännitteettömät ennen purkua. Uudet valaisimet otetaan talteen ja säilötään. Paloilmoittimet säilytetään ja pidetään käytössä myös purkutyön aikana. 2 ALAKATON JA HUOLTOSILTOJEN PURKU Kantavia rakenteita purettaessa urakoitsijan tulee huolehtia riittävästä työn aikaisesta tuennasta ja esitettävä rakennuttajalle ja viranomaisille purku- ja tuentasuunnitelma. Purku rajoitetaan aina yhteen betonipalkkiväliin kerrallaan. Kantavia rakenteita ei saa työn aikana kuormittaa siinä määrin, että turvallisuus vaarantuu Olevat rakenteet Rakennetiedot selviävät liitteenä olevista rakennepiirustuksista Kevyt purku Alakatosta puretaan ensin harvalautaverhoilu ja mineraalivilla kiinnikkeineen yläpohjaholvin alapinnasta, jonka jälkeen yläpohja laserkeilataan ja laajarunkotutkimuksen suorittaja tutkii yläpohjaholvin ja -palkit. Huoltosiltojen kaiteet ja lankut puretaan tutkimusten ja laserkeilauksen jälkeen Kantavien rakenteiden purku Kevyiden rakenteiden purun jälkeen voidaan purkaa alakaton- ja huoltosiltojen kantavat palkit. Alakaton kantavat palkit on vanhojen suunnitelmien mukaan betonipalkkivälin keskellä pultattu kiinni ripustustankoihin ja reunoilla kiinnitetty kiila-ankkureilla betonipalkkeihin. Palkkien irrottamisen jälkeen kiila-ankkurit katkaistaan betonipinnasta ja käsitellään M1- luokitellulla Ferrex Aqua-ruosteenestomaalilla tuotetoimittajan ohjeiden mukaisesti. Myös vanhojen ripustustankojen kiinnikkeet yms. katkaistaan ja käsitellään ruosteenestomaalilla. Vaihtoehtoisesti kiinnikkeet katkaistaan 3 cm syvyyteen betonipinnasta ja laastipaikataan. Urakoitsija irrottaa yhden vuonna 2003 asennetun lyöntiankkurin yläpohjalaatasta kiinniketyypin selvittämistä varten. Rakennesuunnittelija tarkastaa kiinnikkeen. Jos lyöntiankkuri on uimahalliolosuhteisiin soveltuva, 2003 asennettuja lyöntiankkureita ei tarvitse purkaa. Jos ankkurit eivät sovellu kohteeseen, ne poistetaan. Purkutöiden jäljiltä paljastuvat liian pinnassa olevat yläpohjalaatan ja teräsbetonipalkkien raudoitukset käsitellään kohdan 3 mukaisesti. 3 BETONIN KORJAUSTYÖT Vaurioituneen betonin poisto Betonin rapautumavauriot Betonipinnoilta poistetaan piikkaamalla kaikki rapautuma-alueet yms. terveeseen ehjään betoniin saakka. Kaikki irtonainen ja heikko betoni tulee poistaa. Paikka-alueen reunat lovetaan suorakulmaisesti pintaa vasten 15 mm:n syvyisiksi.

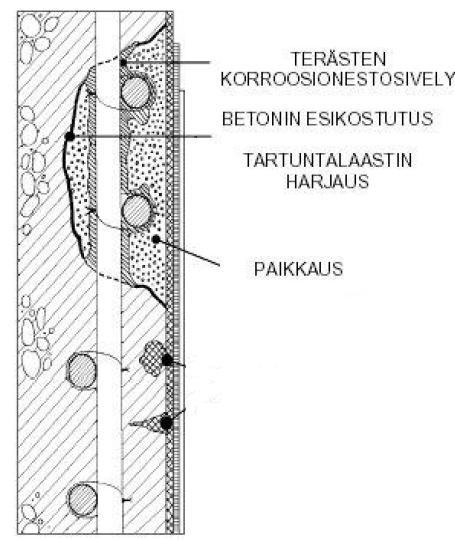

9 Purkutyöselostus 8 Teräskorroosiovauriot Kaikki betonipinnoilla havaittavat, ruostuvien teräksien aiheuttamat halkeamat ja lohkeamat yms. avataan mekaanisesti piikkaamalla. Paikka-alueen reunat lovetaan suorakulmaisesti pintaa vasten 15 mm:n / ko. kohdalle tulevan laastipaikkauksen syvyisiksi ja teräs avataan auki ympäri 15 mm. Rakennesuunnittelijan ohjeiden mukaisesti voidaan tarpeettomat teräkset katkaista pois. Raudoitteiden tarpeellisuus / tarpeettomuus tulee todeta paikanpäällä rakennesuunnittelijan toimesta. Rakenteista ei saa poistaa teräksiä ilman rakennesuunnittelijan lupaa! Terästen puhdistus ja korroosionestokäsittely Terästen puhdistus Ruosteiset teräkset puhdistetaan ruosteesta ja muista epäpuhtauksista teräsharjauksella puhdistusasteeseen St 2.0 (SFS 4957) [= Ei näkyvää pölyä, rasvaa tai likaa. Ei heikosti alustassa kiinni olevaa valssihilsettä, ruostetta, maalipinnoitetta tai vieraita aineita. ]. Puhdistus on ulotettava ympäri koko betoniteräksen poikkileikkauksen; myös taustapuolelle. Terästen puhdistuksessa voidaan käyttää myös märkähiekkapuhallusta tai vesipiikkausta. Välittömästi terästen puhdistuksen jälkeen ne suojataan käyttäen korroosiosuojalaastia. Terästen suojaus Ennen terästen käsittelyä korroosionestolaastilla on varmistauduttava, ettei terästen pinnalla ole pölyä ja epäpuhtauksia esim. ruosteenpoiston jäljiltä. Korroosionestolaasti levitetään kuivalle teräspinnalle. Terästen suojaamiseen käytetään polymeerimodifioitua korroosionestolaastia kahteen kertaan siveltynä ( 2 x 1 mm kerros) siten, että suojalaasti muodostaa yhtenäisen pinnan. Terästen pinnalle levitettävän korroosionestolaastin tulee muodostaa yhtenäinen pinta ympäri teräksen. (Korroosionestolaasti weber REP-05) Betoni- ja teräskorroosiovauriokohtien laastipaikkaus Tartuntapintojen puhdistus Alustan puhdistuksen, mekaanisen piikkauksen ja terästen puhdistusten jälkeen korjattavat pinnat (paikkaus kohdat, ylitasoitus pinnat) on puhdistettava tarvittaessa pölystä, liasta, irtoaineksesta, yms. epäpuhtauksista harjaamalla, imuroimalla ja korkeapainepesulla. Korjattavan alustan esikastelu Vuorokautta ennen korjaustoimenpiteisiin ryhtymistä tulee aloittaa korjattavien betonipintojen kastelu. Korjattavat pinnat kastellaan usealla eri kastelukerralla täysin märiksi. Kastelu on toistettava olosuhteista riippuen vähintään 3 kertaa vuorokaudessa. Juuri ennen varsinaista laasti-/betonikorjausta korjattavat pinnat kostutetaan vielä kevyesti sumuttamalla. Korjausta tehtäessä betonin pinnan tulee olla imukykyinen ja kosteudesta tumma, mutta ylimääräistä vapaata vettä ei pinnoilla saa esiintyä. Kastelutarve on arvioitava aina ilmastoolosuhteet huomioiden. Huolellisesti suoritettu alustan esikastelu on oleellisen tärkeä tekijä betonikorjausten onnistumisen kannalta. Ilman huolellista esikastelua ei ole mahdollista saavuttaa kunnollista tartuntaa korjausmassan ja alustan välillä.
