RANGER XP x 4 / T3 OMISTAJAN KÄSIKIRJA

Transkriptio

1 2014 RANGER XP x 4 / T3 OMISTAJAN KÄSIKIRJA

2 Sisältö JOHDANTO... 3 Takuuehdot... 3 Ajoneuvon tunnistetiedot... 7 TURVALLISUUS... 8 Ajovarusteet... 8 Varoitustarrat ja niiden sijainti... 9 Kuljettajan turvallisuus AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Kojelauta Jarrupoljin Kaasupoljin Ohjauspyörä Sähköinen ohjaustehostin (EPS) Säilytyslokerot Polttoainesäiliön korkki Kuomu Turvakehikko Vetokoukun kiinnityspiste Turvaverkot Turvavyöt Mittaristo AJONEUVON KÄYTTÖ Sisäänajo Ennen ajoa tehtävät tarkastukset Moottorin käynnistäminen Moottorin sammuttaminen Jarruttaminen Liikkeelle lähtö Ajaminen matkustajan kanssa Esteiden ylittäminen Liukkaalla ajaminen Ajaminen ylämäkeen Ajaminen rinteessä Ajaminen alamäkeen

3 Vedessä ajaminen Peruuttaminen Ajoneuvon pysäköiminen Kuorman kuljettaminen Kuorman vetäminen Kuormalavan kipin käyttö Neliveto (AWD) VINSSI PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN HUOLTO Määräaikaishuollot Voitelusuositukset Moottoriöljy Voimansiirron öljyhuolto Sytytystulpat Jäähdytysjärjestelmä Variaattori Toimenpiteet ajoneuvon uppoamisen jälkeen Suodattimet Äänenvaimennin Jarrut Ohjauslaitteisto Jousituksen säädöt Renkaat Ohjaustehostin Valot Sulakkeet Akku Puhdistus ja säilytys RANGERIN kuljetus VIANETSINTÄ TEKNISET TIEDOT HUOLTOMERKINNÄT POLARIS-HUOLTOTUOTTEITA

4 JOHDANTO TERVETULOA POLARIS-TIIMIIN Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttö sisältää aina vakavan onnettomuuden tai pahimmillaan hengen menetyksen riskin. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. Takuuehdot Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polaris-huoltopisteessä. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, renkaita tai voimansiirron hihnaa. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. Takuukortin allekirjoitus vastaa takuusopimusta. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy Huolto-osasto Copyright 2013 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä. 3

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli) Takuukortin täyttö tapahtuu Extranetin avulla sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 4

6 JOHDANTO RANGER on maastoajoneuvo. Tutustu lakeihin ja säädöksiin, jotka koskevat maastoajoneuvoja. Seuraavia varoitusmerkintöjä käytetään tässä kirjassa ja ajoneuvon varoitustarroissa. Ne kiinnittävät huomiota tilanteisiin, joissa kuljettajan turvallisuus on vaarassa tai ajoneuvo voi vahingoittua. Tutustu niiden merkityksiin. Huutomerkki kiinnittää huomion seikkoihin, joissa on henkilövahingon vaara. WARNING - VAROITUS! Varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. CAUTION - VAROITUS Onnettomuuden tai ajoneuvon vaurioitumisen riski saattaa kasvaa. NOTICE - HUOMAA: Merkintä kertoo ajoneuvon vaurioitumisen mahdollisuudesta. Kieltomerkki osoittaa, mitä EI SAA tehdä, jotta vaara vältetään. Kehotusmerkki osoittaa, mitä TÄYTYY tehdä, jotta vaara vältetään. 5

7 JOHDANTO VAROITUS! Varoitusten laiminlyönti voi johtaa vakavaan vahinkoon tai hengenvaaraan. POLARIS RANGER ei ole lelu. Tämän ajoneuvon käsittely on erilaista kuin muiden ajoneuvojen. Törmääminen johonkin tai ajoneuvon kaatuminen voi tapahtua yllättäen aivan tavallisissa tilanteissa, kuten kääntyessä tai ajettaessa rinteessä tai esteen yli, jos kuljettaja ei ennakoi tilanteita. Lue Omistajan käsikirja. Tutustu huolella kaikkiin varoituksiin, turvallisuus- ja ajoohjeisiin, ennen kuin alat käyttää ajoneuvoa. Säilytä tämä käsikirja ajoneuvossa. Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta). Tutustu vallitsevaan lainsäädäntöön. Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Älä anna ajoneuvoa vieraan käyttöön, ellei hän ole lukenut tätä käsikirjaa ja kaikkia varoitustarroja. Kaikkien ajoneuvossa istuvien on käytettävä kypärää ja muuta suojaavaa vaatetusta. Kiinnitä turvaverkot aina ennen ajoa. Pidä kädet ja jalat aina ajoneuvon sisäpuolella. Polaris ja luonto Polaris on sitoutunut täyttämään viranomaisten laatimat, luontoa suojelevat määräykset kaikkialla maailmassa. Polaris toivoo myös asiakkaidensa ottavan huomioon luonnonsuojelun vaatimukset ja toimivan vastuullisesti. Maastoajoneuvoa tulisi käyttää vain niille osoitetuilla alueilla ja reiteillä. 6

8 JOHDANTO Ajoneuvon tunnistetiedot Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virtaavaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. Rungon numero Avaimen numero XXXX Moottorin sarjanumero Ajoneuvon tyyppi ja malli: Rungon numero: Moottorin sarjanumero: Virta-avaimen numero: 7

9 TURVALLISUUS Ajovarusteet Sekä kuljettajan että matkustajien on käytettävä kypärää, jossa on visiiri, ajokäsineitä, pitkähihaista paitaa tai takkia ja varrellisia ajokenkiä. Turvavyöt on kiinnitettävä, aina kun ajoneuvossa istutaan. Turvavarusteet vähentävät merkittävästi vahingoittumista onnettomuustilanteessa. Pitkät hihat Käsineet Silmien suojaaminen Pitkät housut Kypärä Varrelliset kengät Kypärä Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). Silmien suojaus Silmälasit tai aurinkolasit eivät suojaa silmiä riittävästi. Silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. Ajokäsineet Tiukasti istuvat, moottoripyörä tai -kelkkakäyttöön suunnitellut, suojilla varustetut hanskat sopivat parhaiten maastoajoon. Jalkineet Parhaita jalkineita maastoajoon ovat jalkaterän ja nilkan hyvin suojaavat, tukevat saappaat, joissa on matalat korot. Älä koskaan aja sandaaleilla tai paljain jaloin. Vaatetus Käytä aina pitkähihaista paitaa tai takkia sekä pitkiä housuja. Sisäänrakennetuilla suojilla varustetut ajovaatteet ovat paras vaihtoehto. 8

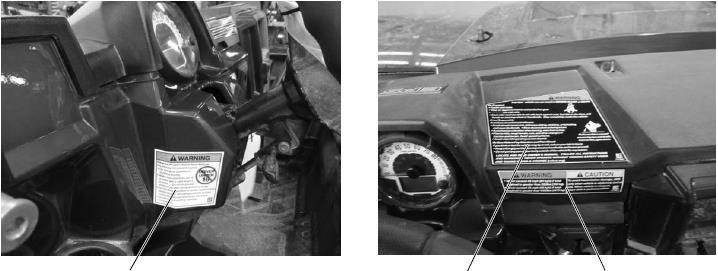

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, noudata ajoneuvossa olevien varoitustarrojen ohjeita. Jos varoitustarra irtoaa tai kuluu lukukelvottomaksi, tilaa uusi Polaris-kauppiaaltasi. Jokaisessa varoitustarrassa sekä tässä kirjassa on tunnistenumero tilauksen helpottamiseksi. Turvallinen käyttö Turvallinen käyttö Turvavyö/ Kuorma/ Ajokäyttäytyminen Vaihteenvalitsin Vaadi muitakin henkilöitä noudattamaan turvallisuusohjeita. Vähennä vahinkoriskiä: Älä salli ajoneuvolla temppuilua ja holtitonta ajamista! Varmista, että kuljettaja on vähintään 16-vuotias! (Suomessa 15-vuotias) Estä alkoholin ja huumaavien aineiden käyttö sekä kuljettajalta että matkustajilta! Älä salli ajamista yleisillä teillä! Noudata henkilömäärän rajoitusta: XP 900: 3 henkilöä ( ) CREW 900: 5 henkilöä ( ) 9

11 TURVALLISUUS Turvavyö / Ajokäyttäytyminen Varoitustarrat ja niiden sijainti VAROITUS! Ajoneuvon väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Suojaudu Kiinnitä turvavyö! Käytä viranomaisten hyväksymää kypärää ja suojaavaa ajoasua! Kiinnitä turvaverkot! Kaikkien ajoneuvossa olevien henkilöiden pitää istua selkä selkänojaa vasten, jalat tukevasti lattialla ja kädet ohjauspyörällä tai turvakahvoissa. Pysytelkää kokonaan ajoneuvon sisäpuolella! Vastuullinen ajotapa Vältä ajoneuvon hallinnan menetys: Vältä nopeita ohjausliikkeitä, sivuluistoa, kiemurtelua, äläkä koskaan aja rinkiä! Hidasta vauhtia ennen kääntymistä! Älä kiihdytä kääntymisen aikana! Ennakoi mäet, vaativa maasto, ajourat ja muut muutokset reitillä! Vältä kestopäällysteellä tai muulla kovalla alustalla ajamista! Vältä rinteessä ajamista viistosti rinteeseen nähden! Kaatuminen voi aiheuttaa vakavan henkilövahingon myös tasaisella maalla. Kehota matkustajia tarkkaavaisuuteen ja ennakoi Jos epäilet, että ajoneuvo voi kaatua, vähennä vahingon riskiä seuraavasti: Pidä tukevasti kiinni ohjauspyörästä tai turvakahvoista ja varaudu kaatumiseen. Pidä kaikki kehon osat ajoneuvon sisäpuolella! TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA OHJEITA JA VAROITUKSIA Kokonaiskuorma / Vaihteenvalitsin Älä koskaan ylitä ajonopeutta: jos kokonaiskuorma on suurempi kuin: 65 km/h 250 kg XP km/h 475 kg CREW km/h 580 kg VAROITUS Vaihteenvalitsinta saa siirtää vain, kun ajoneuvo on paikoillaan ja moottori käy tyhjäkäyntiä. Näin vältät vaurion voimansiirrossa. 10

12 TURVALLISUUS Kuormalava / Matkustaja / Rengaspaineet Varoitustarrat ja niiden sijainti VAROITUS! Älä koskaan kuljeta matkustajaa kuormalavalla. Matkustaja voi pudota kyydistä ja loukkaantua. Jos kokonaiskuorman paino ylittää 225 kg, aja vaihde hitaalla nopeusalueella (L). Hidasta vauhtia ja varaudu pidempiin jarrutusmatkoihin, kun kuljetat kuormaa. Liian suuri, huolimattomasti sidottu, liian pitkä tai toispuoleisesti sijoitettu kuorma vaikeuttaa ajoneuvon hallittavuutta. Kuorma tulee keskittää ja sijoittaa mahdollisimman alas. Vähennä vauhtia ja kuormaa vaikeassa maastossa. VÄÄRÄ RENGASPAINE TAI YLIKUORMA voi aiheuttaa ajoneuvon hallinnan menettämiseen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. T3 traktorimallit, varmista sallitut massat tyyppikilvestä. RANGER XP 900 CREW 900 Suurin sallittu kuorma lavalla 454 kg 454 kg Rengaspaineet edessä 0,7 bar (69 kpa) takana 0,8 bar (83 kpa) KUORMAN KANTOKYKY (sis. kuljettaja, matkustajat, kuorma, lisävarusteet) 682 kg 795 kg TUTUSTU OMISTAJAN KÄSIKIRJAN KUORMAUSOHJEISIIN(sivut 42-44). Variaattori VAROITUS! Voimansiirron osien virheellinen huolto tai korjaaminen voi johtaa ajoneuvon rakenteiden rikkoutumiseen, vakavaan onnettomuuteen tai hengenvaaraan. Pidä variaattorin seutu ja tuuletuskanava puhtaana roskista edessä 1,0 bar (96 kpa) takana 1,1 bar (110 kpa) Variaattori 11

13 TURVALLISUUS Kuljettajan turvallisuus VAROITUS! Turvallisuusohjeiden tai ajoneuvon säännöllisen huollon laiminlyönti voi johtaa onnettomuuteen tai hengenvaaraan. Lue tämä ohjekirja ja kaikki varoitustarrat huolellisesti. Noudata ajoneuvon käytöstä annettuja ohjeita. Älä anna kenenkään alle 16-vuotiaan käyttää tätä ajoneuvoa. (Suomessa alle 15- vuotias) Älä ota matkustajaa kyytiin, ennen kuin sinulla on riittävästi ajokokemusta RANGERILLA. Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Sekä ajajan että matkustajien tulee aina käyttää turvavyötä, kypärää ja suojaavaa vaatetusta. Kiinnitä aina suojaverkot, ennen kuin lähdet liikkeelle. Pidä aina kädet ja jalat ajoneuvon sisäpuolella. Kuljettajan on pidettävä molemmat kädet ohjauspyörällä ajon aikana. Älä anna ajoneuvoa vieraan käyttöön, ellei hän ole lukenut tätä käsikirjaa ja kaikkia varoitustarroja. Vähennä ajoneuvon kaatumisen riskiä olemalla erityisen varovainen, kun ylität esteitä, ajat rinteessä, jarrutat tai käännyt. Tämä ajoneuvo on tarkoitettu vain maastokäyttöön. Sillä ei saa ajaa yleisillä teillä. Vältä kestopäällysteellä tai muulla kovalla alustalla ajamista. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. Älä aja liian suurella nopeudella. Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, että riskejä ei pääse syntymään. Älä temppuile. Vältä tietoisesti näyttämisen tarvetta. 12

14 TURVALLISUUS Kuljettajan turvallisuus Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Noudata ajoneuvolle laadittua ennen ajoa tehtävien tarkastusten listaa sekä suositeltuja huoltovälejä. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Ole varuillasi vaihtelevassa maastossa. Noudata kääntymisohjeita. Harjoittele kääntymistä hitaissa nopeuksissa. Jos ajoneuvo on joutunut onnettomuuteen, tarkastuta se aina valtuutetussa Polarishuoltopisteessä ennen käyttöön ottamista. Älä koskaan aja rinteessä, joka on liian jyrkkä ajoneuvolle tai ajotaidoillesi. Harjoittele ensin loivemmissa rinteissä. Noudata tässä kirjassa annettuja ohjeita ylä- ja alamäkeen ajamisesta. Ennen nousemista ylämäkeen tarkasta maaperän laatu ja etsi hyvät ajolinjat. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. Älä kaasuta voimakkaasti tai vaihda vaihdetta kesken nousun. Älä aja vauhdilla mäen harjan yli. Noudata ohjeita alamäkeen ajamisesta ja rinteessä jarruttamisesta. Tarkasta maaperä ja etsi hyvät ajolinjat ennen laskeutumista. Etene hitaasti. Vältä laskeutumasta rinteeseen nähden viistosti. Aja mahdollisimman suoraan alas. Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. Älä yritä ajaa suurien kivien tai puunrunkojen yli. Noudata toisaalla tässä kirjassa annettuja neuvoja. Ole erityisen huolellinen liukkaalla alustalla, kuten jäällä. Aja hitaasti luistoja vältellen. Vältä syvässä vedessä tai voimakkaassa virrassa ajamista. Märät jarrut vähentävät jarrutustehoa. Kokeile jarruja heti vedestä nousemisen jälkeen. Tarvittaessa kuivaa ne painamalla jarrupoljinta kevyesti ajon aikana muutamia kertoja. Ennen kuin lähdet peruuttamaan, varmista, ettei ajoneuvon takana ole ihmisiä tai esteitä. Peruuta hitaasti. Vältä nopeita ohjausliikkeitä. Käytä vain valmistajan suositusten mukaisia renkaita. Huolehdi oikeista rengaspaineista. Älä tee mitään rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaisesti asennettuja. 13

15 TURVALLISUUS Kuljettajan turvallisuus Älä ylitä ajoneuvokohtaista kuormasuositusta. Kuorman painon tulee olla oikein jakautunut ja kuorma sidottu huolellisesti. Aja alhaisemmalla nopeudella ja noudata kuorman kuljettamisen tai hinaamisen ohjeita. Huolehdi, että jarrutusetäisyyttä on riittävästi. Siirrä vaihteenvalitsin P-asentoon, ennen kuin nouset ajoneuvosta. Sammuta moottori aina ennen tankkausta. Nosta kanisterit pois kuormalavalta, ennen kuin täytät ne. Tankkaa vain ulkona tai hyvin tuulettuvassa tilassa. Bensiini on helposti syttyvää. Lue ohjeet polttoaineen käsittelystä sivulta 17. Poista avain virtalukosta, kun ajoneuvoa ei käytetä. 14

16 TURVALLISUUS Kuljettajan turvallisuus VAROITUS! RANGERIN käyttö ohjeiden vastaisesti voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Noudata kaikkia turvallisuusohjeita, joita annetaan tässä kirjassa. Lue osio AJONEUVON KÄYTTÖ ja opettele oikea ajotekniikka. Ikärajoitukset Tämä ajoneuvo on tarkoitettu vain AIKUISTEN KÄYTTÖÖN. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta). Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan selän täytyy ylettyä selkänojaan, jalkojen lattialle ja käsien turvakahvoihin. Tutustu ajoneuvoon Turvallisuuden varmistamiseksi tutustu huolellisesti Omistajan käsikirjaan ja sen tarjoamaan tietoon ajoneuvon turvallisesta käytöstä. Kuljettajan täytyy ymmärtää, kuinka ajoneuvoa hallitaan oikein erilaisissa tilanteissa ja maastoissa. Kaikkien ajoneuvoa käyttävien pitää lukea ja ymmärtää Omistajan käsikirjassa annetut varoitukset ja ohjeet ennen ajamista. Turvavyöt Ajaminen ilman turvavyötä lisää vakavan vamman riskiä onnettomuustilanteessa tai äkillisessä pysähtymisessä. Käytä turvavyötä aina, kun ajoneuvo liikkuu. Varmista aina, että myös matkustajan turvavyö on kiinnitetty. Alkoholi tai päihteet Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. Suojavarusteet Sekä kuljettajan että matkustajan täytyy käyttää visiirillistä kypärää ajon aikana. 15

17 TURVALLISUUS Kuljettajan turvallisuus Turvaverkot Ajaminen ilman turvaverkkoa (tai ovet auki, jos varustettu) lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Kiinnitä aina suojaverkot (ja sulje ovet), ennen kuin lähdet liikkeelle. Pidä aina kädet ja jalat ajoneuvon sisäpuolella. Ennen ajoa tehtävät tarkastukset Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Tarkasta huolellisesti ennen jokaista käyttöönottoa, että ajoneuvo on turvallisessa käyttökunnossa. Noudata ennen ajoa tehtävien tarkastusten listaa sekä suositeltuja huoltovälejä. Kuorman kanssa ajaminen Sekä kuorman että matkustajien paino vaikuttaa ajoneuvon käyttäytymiseen. Turvallisuuden takia harkitse aina, miten sijoitat kuorman ja miten ajat sen kanssa. Noudata tämän kirjan ohjeita kuorman lastaamisesta, rengaspaineista, vaihteiden käytöstä ja ajonopeudesta. Älä ylitä ajoneuvon maksimikantavuutta. Maksimikantavuus on ilmoitettu tämän kirjan sivuilla Tekniset tiedot sekä ajoneuvoon sijoitetussa tarrassa. Jos matkustajasta/matkustajista kertyvä paino lisääntyy, täytyy ehkä kuorman painoa vastaavasti vähentää. Suositellut rengaspaineet on ilmoitettu tämän kirjan sivuilla Tekniset tiedot sekä ajoneuvoon sijoitetussa tarrassa. Noudata aina seuraavia ohjeita: MISSÄ TAHANSA alla olevassa tilanteessa: Matkustajien ja/tai kuorman paino on yli puolet kantokyvystä Vaativa maastoajo Esteiden ylittäminen Rinteeseen nousu Hinaaminen Tee KAIKKI seuraavat: 1. Aja hitaasti. 2. Tarkista rengaspaineet. 3. Noudata erityistä varovaisuutta. 16

18 TURVALLISUUS Kuljettajan turvallisuus Polttoaineen käsittely Bensiini on erittäin helposti syttyvää ja räjähdysaltista määrätyissä olosuhteissa. Siksi: Ole erityisen varovainen, kun käsittelet polttoainetta. Sammuta moottori aina ennen tankkausta. Tankkaa vain ulkona tai hyvin tuulettuvassa tilassa. Varastoi bensiiniä vain polttoaineille tarkoitetuissa kanistereissa. Nosta kanisteri pois ajoneuvosta täyttämisen ajaksi. Älä tupakoi, käytä avotulta tai aiheuta kipinöitä tankkauksen aikana tai tilassa, jossa polttoainetta säilytetään. Älä täytä tankkia liian täyteen niin, että polttoaineen pinta nousee täyttöaukon reunan tasalle. Jos polttoainetta roiskuu iholle tai vaatteille, pese roiskeet heti vedellä ja saippualla. Vaihda vaatteet. Altistuminen pakokaasuille Pakokaasut sisältävät hiilimonoksidia eli häkää. Sen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Älä koskaan käytä moottoria suljetussa tilassa. Vaurioitunut ajoneuvo Ajaminen vaurioituneella ajoneuvolla voi johtaa onnettomuuteen. Onnettomuuden tai ajoneuvon kaatumisen jälkeen tarkistuta se aina valtuutetussa huoltopisteessä. Suuri ajonopeus Liian suuri ajonopeus voi johtaa ajoneuvon hallinnan menettämiseen. Aja vain sellaisella nopeudella olosuhteisiin ja maaperän laatuun sekä matkustajan ja omiin taitoihisi nähden, että riskejä ei pääse syntymään. Ajaminen kestopäällysteellä Tämän ajoneuvon renkaat on suunniteltu vain maastokäyttöön. Ajaminen asfaltilla tai muulla kestopäällysteellä (esim. paikoitusalueet, pihatiet) voi vaikuttaa ajoneuvon hallintaan ja johtaa onnettomuuteen tai ajoneuvon kaatumiseen. Vältä kestopäällysteellä ajamista. Jos asfaltille ajamista ei voi välttää, aja hitaasti äläkä tee äkkinäisiä käännöksiä tai pysähdyksiä. Ajaminen yleisillä teillä Älä aja tätä ajoneuvoa yleisillä teillä. Väärä ohjaustekniikka Väärä ohjaustekniikka lisää ajoneuvon hallinnan menettämisen riskiä ja siten onnettomuusriskiä. Noudata aina kääntymisohjeita. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. Harjoittele kääntymistä hitaissa nopeuksissa. 17

19 TURVALLISUUS Kuljettajan turvallisuus Temppuilu Keuliminen, hypyt, kahdella pyörällä ajo ja muut vastaava temput lisäävät riskiä menettää ajoneuvon hallinta. Älä temppuile. Vältä näyttämisen tarvetta. Ajaminen vieraassa maastossa Tuntemattomassa maastossa kivet, kannot ja kuopat voivat yllättää ajajan, mikä voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Varaudu muuttuviin maasto-olosuhteisiin. Liukkaalla ajaminen Liian karkealla, liukkaalla tai pehmeällä alustalla saattavat renkaat menettää pidon ja aiheuttaa ajoneuvon hallinnan menettämisen ja ympäriajon. Vähennä nopeutta ja etene varovasti, jos joudut ajamaan liukkaassa maaston kohdassa. Ajaminen ylämäkeen ja alamäkeen Väärä ajotekniikka jyrkkää mäkeä noustessa tai laskeutuessa voi johtaa ajoneuvon hallinnan menettämiseen tai sen kaatumiseen. Noudata tässä kirjassa annettuja ohjeita sivulla 39. Moottorin sammuminen ylämäessä Moottorin sammuminen tai alaspäin luisuminen jyrkässä nousussa voi aiheuttaa ajoneuvon kaatumisen. Etene tasaisesti vedättäen pumppaamatta kaasua. Jos joudut pysähtymään: Paina jarruja rauhallisesti. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. Jos ajoneuvo alkaa liukua alamäkeen: Älä paina kaasua. Paina jarrua asteittain, kunnes ajoneuvo on kokonaan pysähdyksissä. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. Säätele nopeutta jarrulla. Väärät rengaspaineet Ajoneuvon käyttö väärillä rengaspaineilla tai rengastyypillä voi johtaa hallinnan menettämiseen tai onnettomuuteen. Käytä vain valmistajan suosittelemia rengastyyppejä ja -kokoja sekä suositeltuja rengaspaineita. 18

20 TURVALLISUUS Kuljettajan turvallisuus Ajaminen jäällä Jään pettäminen ajoneuvon alla aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Älä aja järven tai meren jäällä, ellet ole täysin varma, että se on tarpeeksi vahva kantamaan ajoneuvon, sen kuorman, kuljettajan ja matkustajan sekä mahdolliset seurueen muut ajoneuvot. Vältä jäällä ajamista. Älä liiku tuntemattomilla vesistöalueilla. Ajoneuvon kuljettaja on vastuussa kaikista riskeistä, jotka liittyvät jäällä ajamiseen. Ajoneuvon luvaton käyttö Avaimen jättäminen virtalukkoon voi johtaa ajoneuvon luvattomaan käyttöön. Poista aina avain virtalukosta, kun ajoneuvoa ei käytetä. Kuuma pakoputkisto Pakoputkiston osat ovat hyvin kuumia ajon aikana ja heti sen jälkeen. Kuumat osat voivat aiheuttaa vakavia palovammoja. Älä koske kuumiin pakoputkiston osiin. Huolehdi, etteivät mitkään helposti syttyvät materiaalit pääse kosketuksiin pakoputkiston kanssa. Huomaa myös aluskasvillisuuden syttymisriski. 19

21 AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Ajoneuvo on varustettu turvaverkoilla. Niitä on käytettävä aina, kun ajoneuvo liikkuu. Kaikissa tämän kirjan kuvissa ei ole verkkoja siksi, että muut osat erottuisivat paremmin. Kaikissa malleissa ei ole kaikkia ominaisuuksia. Katso Tekniset tiedot sivuilla Kojelauta Ajovalot Etupuskuri Jäähdytin Vetokoukun kiinnityspiste Vetonivel/ Jarrusatula Äänenvaimennin Turvakehikko Turvaverkko Ilmanottokanavat (molemmilla puolilla) Kuormalava Perälauta Polttoainesäiliön korkki 20

22 AJONEUVON RAKENNE JA HALLINTALAITTEET Kojelauta Mittaristo Vaihteenvalitsin Lokero Mukiteline 12V virtapistoke Tavaralokero Virtapistoke Virtapistokkeeseen voi liittää sähköä vaativan lisävarusteen. Liitännät ovat kojelaudan takana. Vaihteenvalitsin H: High = nopea eteenpäin L: Low = hidas eteenpäin N: Neutral = vapaa R: Reverse = peruutus P: Park = pysäköinti RANGERILLA ajetaan pääasiassa L-vaihteella. Nopea eteenpäin (H) on tarkoitettu ajoon kovemmilla pinnoilla ja kevyen kuorman kanssa. HUOMAA: Vaihteenvalitsimen käyttö ajoneuvon liikkuessa tai moottorin kierrosten ollessa selkeästi yli tyhjäkäynnin saattaa aiheuttaa voimansiirron osien rikkoutumisen. Siirrä vaihteenvalitsinta, kun moottorin kierrokset ovat tyhjäkäynnillä. Vihje: Vaihteiston vivuston tulee olla oikein säädetty, jotta voimansiirron osat eivät rikkoutuisi. Jos vaihteenvalitsin takertelee tai tuntuu epämääräiseltä etkä löydä helposti korjattavaa vikaa, ota yhteys valtuutettuun Polaris-huoltopisteeseen. 21

23 AJONEUVON RAKENNE JA HALLINTALAITTEET Hitaan nopeusalueen käyttö (L) Kojelauta Vaihda hitaalle nopeusalueelle seuraavissa tilanteissa: kun ajat vaativassa maastossa tai ylität esteen kun ajat kuljetustrailerille kun vedät kuormaa Virtalukko Virtalukko Virta-avaimelle on kolme asentoa. Avaimen voi poistaa virtalukosta OFF-asennossa. OFF ON START Moottori on sammutettu. Virta katkaistu, vain lisävirtapistokkeessa 12 V Virta on kytketty. Ajoneuvon sähkölaitteita voi käyttää Käännä avain START-asentoon, moottori käynnistyy. Avain palautuu itsestään ON-asentoon. Mode-nappi Mittariston vieressä olevalla Mode-napilla vaihdetaan mittariston toimintoja. Katso tarkemmat ohjeet sivuilta Ajovalot Ajovalot voi kytkeä vain, kun virta-avain on ON-asennossa. Keinukytkimen yläosalla sytytetään kaukovalot. Kytkimen keskiasennossa palavat ajovalot. Kaukovalot Ajovalot Ei valoja Paina kytkimen alaosaa, kun haluat sammuttaa ajovalot. 22

24 AJONEUVON RAKENNE JA HALLINTALAITTEET Neliveto/Tasauspyörästön lukko Kojelauta Nelivedon ja tasauspyörästön lukon kytkimellä on kolme asentoa: Neliveto Tasauspyörästö lukittuna Ei tasauspyörästön lukkoa Paina nelivedon valintakytkimen yläosaa (AWD), kun haluat, että kaikki neljä pyörää vetävät. Lue lisää nelivedosta sivulla Kytkimen keskiasennossa (2WD) tasauspyörästö lukkiutuu ja molemmat takapyörät vetävät. Kytkimen ala-asennossa tasauspyörästön lukko ei ole käytössä ja vain toinen takapyöristä vetää. Lue lisää tasauspyörästön lukosta sivulla 45. Jarrupoljin Paina jarrupoljinta, kun haluat hidastaa vauhtia tai pysäyttää ajoneuvon. Paina jarrua myös, kun käynnistät moottorin. Jarrupoljin Kaasupoljin Kaasupoljin Paina poljinta alaspäin, kun haluat lisätä moottorin käyntinopeutta. Poljin palautuu jousen avulla itsestään. Tarkasta aina ennen käynnistämistä, että kaasupoljin palautuu normaalisti. HUOMAA: Jos kaasu- ja jarrupoljinta painetaan samanaikaisesti, moottorin tehoa rajoitetaan. 23

25 AJONEUVON RAKENNE JA HALLINTALAITTEET Ohjauspyörä Säätövipu Ohjauspyörän korkeutta voi säätää kuljettajalle sopivaksi. Nosta säätövipua ja pidä sitä ylhäällä samalla, kun nostat tai lasket ohjauspyörää. Vapauta vipu, kun ohjauspyörä on sopivalla korkeudella. Sähköinen ohjaustehostin (EPS) Sähköinen ohjaustehostin (jos varustettu) kytkeytyy päälle, kun virta-avain käännetään ON-asentoon. Ohjaustehostin on päällä aina, kun moottori käy. Virransäästön takia EPS kytkeytyy pois 5 minuutin kuluttua moottorin sammuttamisesta, jos avain jää ON-asentoon. EPS-valo palaa merkkinä siitä, että EPS on suljettu. Käännä avain OFF- ja sitten ON-asentoon, niin ohjaustehostin kytkeytyy uudelleen päälle. Jos merkkivalo jää palamaan moottorin käynnistämisen jälkeen, ohjaustehostin ei toimi. Vie ajoneuvo Polaris-huoltopisteeseen. Säilytyslokerot Keskimmäisen takaistuimen alla on sulakekotelo ja muita sähköosia. Älä säilytä siellä mitään ylimääräistä tavaraa. Kaikkien muiden istuimien alla on säilytyskerot. Akku on oikeanpuoleisen takaistuimen lokeron alla. Nosta istuimen takareunaa ylös irti kiinnikkeistään. Työnnä istuinta eteenpäin pois säilytyslokeron päältä. Jos haluat poistaa istuimen ajoneuvosta, työnnä sitä vielä eteenpäin, nosta kielekkeitä ja istuin jalustasta. Varmista aina ennen ajoa, että istuimet on oikein asennettu ja kunnolla paikoillaan. Paina jokaisen istuimen takaosaa napakasti alaspäin niin, että istuimen kiinnikkeet lukittuvat. CREW-mallissa on kannellinen tavaralokero ja mukitelineet etuistuimien välissä. 24

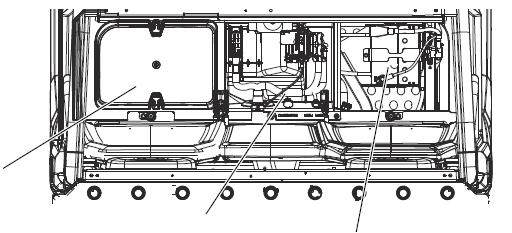

26 AJONEUVON RAKENNE JA HALLINTALAITTEET Takaistuimien alusta Säilytyslokerot Säilytyslokero Sulakekoteloa (ei tavaroita) varten Akku (lokeron alla) Tavaralokero ja mukitelineet (CREW) Polttoainesäiliön korkki Polttoainesäiliön korkki sijaitsee ajoneuvon vasemmalla puolella kuljettajan istuimen vieressä. Käytä 98-oktaanista bensiiniä tai 95E10-bensiiniä. Älä käytä polttoainetta, jonka etanolipitoisuus on suurempi kuin 10 prosenttia (E-85). 25

27 AJONEUVON RAKENNE JA HALLINTALAITTEET Kuomu Kiinnikkeet Irrottamalla kuomun pääsee käsiksi jäähdyttimen korkkiin, jäähdytysnesteen paisuntasäiliöön ja ajovalojen säätöruuveihin. Kierrä kiinnikkeitä ¼ kierrosta ja nosta kuomu pois. Turvakehikko Turvakehikko on tarkoitettu yhdessä turvavöiden kanssa suojaamaan ajoneuvossa istuvia mahdollisen ympäriajon aikana. Se täyttää USA:n työturvallisuushallinnon vaatimukset (OSHA ). Jos huomaat turvakehikossa minkäänlaisia vaurioitumisen merkkejä, tarkastuta se valtuutetussa Polaris-huoltopisteessä. Mikään laite ei voi täydellisesti taata henkilöiden turvallisuutta, jos ajoneuvo pyörähtää ympäri. Noudata aina tässä kirjassa olevia ohjeita turvallisesta ajotavasta. VAROITUS! Ajoneuvon kaatuminen voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Turvakehikko 26

28 AJONEUVON RAKENNE JA HALLINTALAITTEET Vetokoukun kiinnityspiste Ajoneuvossa on kiinnityspiste vetokoukkua varten. Vetokoukku ei kuulu vakiovarusteisiin. Jos asennat vetokoukun ja käytät ajoneuvoa vetotehtäviin, lue varoitukset ja huomaa sallitut enimmäiskuormat. Katso sivu 43. Turvaverkot Ajaminen ilman turvaverkkoa lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Sekä kuljettajan että matkustajan puoleista verkkoa on käytettävä aina, kun ajoneuvo liikkuu. Varmista, että soljet ovat kiinni, ennen kuin lähdet liikkeelle. Tutki turvaverkkojen kireys ja muu kunto säännöllisesti. Löystyneitä hihnoja voi säätää. Vaihda kuluneet tai vaurioituneet verkot ja soljet uusiin. Verkon kiinnittäminen 1. Ajoneuvoon nousun jälkeen kiinnitä verkossa olevan tangon alakulma kiinnityspisteeseen jalkatilan ulkoreunassa. Varmista, että tangon alapäässä oleva pallo on paikallaan kiinnityspisteen lovessa. 2. Kiinnitä tangon yläpäässä oleva solki turvakaaressa olevaan vastakappaleeseen. Yläsolki Verkon avaaminen 1. Avaa turvakaaren etuosassa ylhäällä oleva solki. 2. Pyöräytä verkkoa taaksepäin ja irrota tangon alapää kiinnityspisteestä. 3. Verkko riippuu vapaasti ajoneuvon ulkopuolella ajoneuvosta poistumisen ajan. Tangon alapään kiinnityspiste Pallo Tanko 27

29 AJONEUVON RAKENNE JA HALLINTALAITTEET Tässä ajoneuvossa on kolmipistevyöt kaikissa istuimissa. Varmista aina, että kaikki ajoneuvossa istuvat henkilöt ovat kiinnittäneet turvavyönsä ennen liikkeelle lähtöä. Turvavyöt VAROITUS! Putoaminen liikkuvasta ajoneuvosta voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Kiinnitä aina turvavyö ennen liikkeelle lähtöä. Käytä turvavyötä seuraavasti: 1. Vedä kolmipistevyön lukkosolkea alaspäin ja rinnan yli lukkosolkeen istuimen sisäreunassa. Vyön tulee asettua tiiviisti lantion yli ja viistosti rinnan yli. Varmista, että vyö ei ole kierroksella. 2. Työnnä lukkosolki lukkoon niin, että se napsahtaa. 3. Päästä turvavyöstä irti. Kolmipistevyö kiristyy itsestään. 4. Avaa turvavyö painamalla lukon punaista nappia. Turvavyön kunnon tarkastaminen Turvavöiden kunto ja toiminta tulee tarkastaa aina ennen ajoneuvon käyttöä. 1. Työnnä lukkosolki lukkoon niin, että se napsahtaa. Soljen pitää liukua lukkoon pehmeästi. Napsahdus kertoo, että solki on lukittunut. 2. Paina lukossa olevaa punaista nappia ja varmista, että turvavyö avautuu. 3. Vedä turvavyöt ulos täyteen pituuteensa ja tarkasta niiden kunto. Vyön tulee olla puhdas ja ehjä. Jos siinä on vaurioita, kuten viiltoja, hiertymiä tai reikiä tai se ei kelaudu sujuvasti, turvavyö on tarkastettava valtuutetussa Polaris-huoltopisteessä ja tarvittaessa vaihdettava uuteen. 4. Turvavyötä voi puhdistaa pesusienellä ja miedolla saippuavedellä. Älä käytä valkaisevaa pesuainetta tai kodin yleispesuaineita. Vyön lukko Solki 28

30 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Nopeusmittari Merkkivalot Mittaristo näyttää ajonopeuden joko maileina tai kilometreinä tunnissa. HUOMAA: Painepesuri voi vahingoittaa ajoneuvon osia. Pese käsin tai letkulla ja käytä mietoa pesuainetta. Jotkut kemikaalit, kuten hyönteisten torjunta-aineet, vahingoittavat näytön pintaa ja muita muoviosia. Älä puhdista mittaristoa alkoholipitoisella aineella. Jos bensiiniä roiskuu mittaristolle, pyyhi se heti pois. Ajotietokone MODE-nappi Merkkivalot Merkki Merkitys Ajonopeus Mittari näyttää ajonopeuden joko maileina tai kilometreinä tunnissa. Lämpötila EPS (jos varustettu) Vapaa Kaukovalot Turvavyö /kypärä Tarkista moottori Merkkivalo syttyy, kun moottori on ylikuumentunut. Jos valo vilkkuu, moottori on ollut pitkään liian kuuma ja järjestelmä laskee automaattisesti moottorin tehoa. Tämä merkkivalo syttyy, kun virta-avain käännetään ONasentoon. Se sammuu, kun moottori käynnistetään. Jos valo jää palamaan moottorin käydessä, EPS-järjestelmässä on vika. Ota yhteys valtuutettuun Polaris-huoltopisteeseen. Vaihde on vapaalla ja virta-avain ON-asennossa. Kaukovalot ovat kytkettynä. Merkkivalo vilkkuu useita sekunteja sen jälkeen, kun virta-avain on käännetty ON-asentoon. Valo muistuttaa kuljettajaa tarkistamaan, että kaikilla ajoneuvossa istuvilla on kypärä päässä ja turvavyöt kiinnitettyinä. Moottorin ohjausjärjestelmässä on vika. Älä käytä ajoneuvoa, kun tämä merkkivalo palaa. Ota yhteys valtuutettuun Polarishuoltoon. 29

31 AJONEUVON RAKENNE JA HALLINTALAITTEET Ajotietokone Mittaristo Mittaristo sisältää ajotietokoneen näytön. Käynnistettäessä kaikki valot syttyvät pariksi sekunniksi. Jos mittariston nestekidenäyttö ei aktivoidu virran kytkemisen jälkeen, syy on todennäköisesti ajoneuvon sähköjärjestelmässä ollut ylijännitepiikki, minkä vuoksi ajotietokoneen suojajärjestelmä on kytkenyt nestekidenäytön pois toiminnasta. Jos näin tapahtuu, vie ajoneuvo Polaris-huoltopisteeseen vianmääritystä varten. Näyttöön on tehtaalla asetettu anglosaksisen mittajärjestelmän mukaiset yksiköt. Ne on mahdollista muuttaa eurooppalaisiksi metrisen järjestelmän mukaisiksi. 1. Voimansiirron nopeusalueen ja suunnan näyttö H = High - nopea eteenpäin L = Low - hidas eteenpäin N = Neutral - vapaa R = Reverse - peruutus P = Park - pysäköinti -- = signaalivirhe (tai valitsin vaihteiden välissä) 2. Polttoainemittari - Palkit havainnollistavat jäljellä olevan polttoaineen määrän. Kun viimeinen palkki näyttää tyhjää, aktivoituu polttoaineen määrän varoitus. Kaikki palkit ja F vilkkuvat. Tankkaa välittömästi. Vihje: Jos polttoaineen määrän ilmaisin puuttuu näytöltä, anturin sähköpiirissä on virtapiirivika. Vie ajoneuvo Polaris-huoltopisteeseen. 3. Numeronäyttö Matka- ja osamatkamittarien, kierrosluvun, moottorin käyttötuntien ja ohjelmoitavan huoltoväli-ilmaisimen näyttö. 30

32 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo 4. Ali- tai ylijännitteen varoitussymboli - Tämä varoitussymboli ilmestyy useimmiten silloin, kun ajoneuvoa käytetään liian pienillä moottorin käyntikierroksilla, jolloin laturi ei tuota tarpeeksi virtaa. Varoitussymboli voi myös ilmestyä, jos akkua kuormitetaan liikaa erilaisilla virtaa kuluttavilla varusteilla (ajovalot, jäähdyttimen puhallin ja sähkötoimisia lisävarusteita päällä yhtä aikaa). Aja suuremmilla kierroksilla tai lataa akkua erillisellä laturilla. 5. Kello - Valittavissa joko 12 tai 24 tuntia. 6. Huoltoväli - Vilkkuva työkalun kuva ilmoittaa, että huoltoväli on täyttynyt. Vie ajoneuvo määräaikaishuoltoon. Lue sivulta 32, miten huoltoväli asetetaan. 7. AWD - Syttyy, kun neliveto on kytketty. 8. Tasauspyörästön lukko - Merkkivalo ilmoittaa, kun tasauspyörästön lukko on kytketty pois. Katso sivu 45. Perustilat Siirry MODE-painikkeella eri näyttötiloihin. Yksiköt (anglosaksinen / metrinen järjestelmä) Vihje: Näyttö palaa MODE-tilasta automaattisesti Matkamittari-tilaan 10 sekunnin kuluttua. Anglosaksinen järjestelmä Metrinen järjestelmä Matka maili kilometri Polttoaine gallona (Am.) litra Lämpötila Fahrenheit Celsius Aika 12 tuntia 24 tuntia 1. Käännä virta-avain OFF-asentoon. 2. Paina MODE-nappia samanaikaisesti, kun käännät virta-avaimen ON-asentoon. 3. Kun näytöllä vilkkuu matkamittari, painele MODE-nappia, kunnes näytöllä on haluttu toiminto. 4. Tallenna asetus painamalla MODE-nappia pitkään. Näytölle ilmestyy seuraava toiminto. 5. Tee muut asetukset samalla tavalla. 31

33 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Kellonajan asettaminen Vihje: Aika on asetettava uudelleen sen jälkeen, kun akku on ollut irrotettuna. 1. Käännä virta-avain ON-asentoon. 2. Painele MODE-nappia, kunnes näytöllä on matkamittarin lukema. 3. Pidä MODE-nappia alhaalla, kunnes aikanäytön ensimmäinen segmentti vilkkuu. Vapauta MODE-nappi. 4. Vilkkumisen aikana painele MODE-nappia, kunnes näytöllä on oikea numero. 5. Pidä MODE-nappia alhaalla, kunnes seuraava segmentti vilkkuu. Vapauta nappi. 6. Toista vaiheet 4 ja 5, kunnes neljäskin segmentti on asetettu. Silloin uudet asetukset tallentuvat ja näyttö siirtyy pois asetustilasta. 7. Käännä virta-avain OFF-asentoon. Matkamittari Matkamittari mittaa ajoneuvolla ajetun kokonaismatkan. Osamatkamittari Osamatkamittariin tallentuu edetty matka siitä hetkestä alkaen, kun mittari on nollattu. Hae näyttöön MODE-painikkeella osamatkamittari. Paina MODE-painiketta, kunnes näytön lukema nollautuu. Osamatkamittarissa matka ilmaistaan 0,1 yksikön tarkkuudella, mutta matkamittarissa pienin tarkkuus on yksi yksikkö. Kierroslukumittari Vihje: Tyhjäkäynnin kierrosnopeus saattaa vaihdella päivittäin hieman ilmankosteuden, lämpötilan ja korkeuden mukaan. Ajotuntimittari Tämä näyttö ilmoittaa ajoneuvon käytön kokonaisajan. Ohjelmoitava huoltovälinäyttö Kun moottoria on käytetty niin kauan kuin huoltovälinäyttöön on ohjelmoitu, alkaa jakoavainsymboli vilkkua 5 sekunnin ajan aina, kun moottori käynnistetään. Siten näyttö muistuttaa ajoneuvon huoltamisesta suositellun huolto-ohjelman mukaisesti. Tehtaalla huoltoväliksi on ohjelmoitu 50 ajotuntia. Jos haluat muuttaa huoltoväliä, toimi seuraavasti: 1. Paina MODE-nappia, kunnes näytöllä on jäljellä oleva aika ennen huoltoa. 2. Paina MODE-nappia yhtäjaksoisesti. 3. Kun huoltovälin tuntimäärä vilkkuu, muuta sitä painelemalla MODE-nappia. Vaihtoehtona on myös kytkeä toiminto pois päältä (OFF). Kun näytön vilkkuminen loppuu, haluttu asetus on tallentunut ajotietokoneen muistiin. 32

34 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Ajotietokoneen diagnostiikka-toiminnot Moottorin elektroninen ohjausjärjestelmä tallentaa muistiinsa monipuolisesti tietoa mahdollisista moottorin tai muiden laitteistojen häiriötiloista. Kaikki moottorin häiriötilan varoitussymbolin sytyttäneet häiriöt tulee selvittää ja korjauttaa valtuutetussa Polarishuoltopisteessä. Moottorin ohjausyksikköön tallentuvia vikakoodeja voi selailla vain, jos moottorin häiriötilan varoitussymboli syttyy sytytysvirran kytkemisen jälkeen. Jätä virta-avain ON-asentoon, jos haluat selata mahdollisia vikakoodeja. Vikakoodeja ei pääse enää selaamaan, jos virta-avain käännetään OFF-asentoon eikä varoitussymboli ole enää näytöllä. Näin voidaan myös varmistaa, onko kyse todellisesta häiriötilasta vai väärästä hälytyksestä. Ajotietokoneen muistissa saattaa olla useita, eri syistä aiheutuneita vikakoodeja. Selvitä muistiin jääneet vikakoodit valtuutetussa Polaris-huoltopisteessä. Seuraavalla tavalla voit selata aktiivisia koodeja, jotka ovat näytöllä, kun virta-avain on ON-asennossa. 1. Painele MODE-nappia, kunnes näytölle syttyy vilkkuva moottorin häiriötilan varoitussymboli. (CkENG) 2. Paina MODE-nappia yhtäjaksoisesti, niin pääset näkemään vikakoodit. 3. Merkitse ylös kolme numerosarja, jotka ovat näytöllä vaihteen, matkamittarin ja kellon paikoilla. 4. Painamalla MODE-nappia näet seuraavan vikakoodin. 5. Poistu vikakoodinäytöltä painamalla MODE-nappia yhtäjaksoisesti. 6. Selvitä koodien merkitys Polaris-huoltopisteessä. Vikakoodin numero (0-9) Parametri Vikatyyppi 33

35 AJONEUVON KÄYTTÖ VAROITUS! RANGERIN käyttö ohjeiden vastaisesti voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Lue kaikki tässä kirjassa annetut turvallisuusohjeet ja noudata niitä. Sisäänajo Tämän ajoneuvon sisäänajojakso on sen ensimmäiset 25 käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista. Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. HUOMAA: Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. Älä päästä ajoneuvon moottoria ylikuumenemaan kolmen ensimmäisen ajotunnin aikana. Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki. Katso varoitukset polttoaineen käsittelystä sivulla Tarkista öljypinnan taso. Lisää suositeltua öljyä tarvittaessa. Öljypinnan tason tulee asettua öljytikun ylä- ja alamerkkien välille. 3. Aja aluksi rauhallisesti. Valitse avoin paikka, jotta voit tutustua turvallisesti ajoneuvon ominaisuuksiin. 4. Anna moottorin kierrosluvun vaihdella. Vältä tasakaasulla ajamista. 5. Pysäytä ajoneuvo ja tee sille perustarkastus. Katso sivu 35. Tarkkaile erityisesti nestepintojen asettumista. 6. Sisäänajon aikana saa vetää vain kevyitä kuormia. 7. Vaihda moottoriöljy ja öljynsuodatin sisäänajojakson jälkeen (25 käyttötuntia). 8. Tarkista voimansiirron öljyjen määrät sisäänajojakson jälkeen. Variaattorin sisäänajo Rauhallinen sisäänajo varmistaa variaattorin pehmeän toiminnan ja lisää sen käyttöikää. Sisäänajon aikana saa vetää vain kevyitä kuormia. Vältä nopeita kiihdytyksiä ja suuria nopeuksia. Jos joudut vaihtamaan variaattorihihnan, puhdista moottoritila ja tuuletuskanava huolellisesti. Katso sivu

36 AJONEUVON KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Kohde Tehtävä tarkastus Sivu Jarrut Tarkasta toimivuus ja polkimen liikeradan pituus 72 Jarruneste Tarkasta määrä 71 Etu- ja takajousitus Tarkasta, voitele nivelet tarvittaessa 73 Ohjaus Tarkasta herkkä toimivuus ja väljyydet 72 Renkaat Tarkasta kunto ja paineet 74 Vanteet Tarkasta kunto ja kiinnityspulttien kireys 74 Rungon pultit Tarkasta pulttien ja mutterien kireys - Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn määrä Jäähdytysneste Tarkasta määrä 64 Moottorin letkut Tarkasta vuotojen varalta - Kaasupoljin Tarkasta herkkä toiminta ja välys - Mittariston varoitussymbolit ja -valot Tarkasta toiminta 22 Ilmanottokanavat (2) Tarkasta ja puhdista 69 Ilmansuodatin Tarkasta ja puhdista 69 Ajovalot Tarkasta toiminta - Jarruvalot, takavalot Tarkasta toiminta - Turvavyöt Tarkasta vyön kunto sekä lukituksen ja automaattisen kiristimen toiminta 28 Turvaverkot Tarkasta kunto

37 AJONEUVON KÄYTTÖ Moottorin käynnistäminen 1. Käynnistä moottori vain ulkona tai hyvin tuulettuvassa tilassa. 2. Nouse kuljettajan paikalle ja kiinnitä turvavyö. Kiinnitä turvaverkot 3. Siirrä vaihde P-asentoon. 4. Paina jarrupoljinta. Älä paina kaasupoljinta, kun käynnistät. 5. Käännä virta-avain ON-asennon ohi START-asentoon. Käytä starttimoottoria enintään viisi sekuntia kerrallaan. Päästä virta-avain palautumaan, kun moottori käynnistyy. 6. Jos moottori ei käynnisty, odota viisi sekuntia ja yritä uudelleen. Toista vaiheet 5 ja 6, kunnes moottori käynnistyy. Moottorin sammuttaminen 1. Vapauta kaasupoljin ja paina jarruja niin, että ajoneuvo pysähtyy. 2. Siirrä vaihde P-asentoon. 3. Sammuta moottori. VAROITUS! Itsekseen liikkeelle lähtenyt ajoneuvo voi aiheuttaa onnettomuuden. Kytke aina vaihde P-asentoon, kun olet sammuttanut moottorin. Jarruttaminen 1. Vapauta kaasupoljin. 2. Paina jarrupoljinta tasaisesti ja riittävän voimakkaasti. 3. Harjoittele liikkeelle lähtöä ja pysähtymistä jarrua käyttäen. Vihje: Kun kaasupoljin on vapaana ja moottorin kierrosnopeus putoaa lähelle tyhjäkäyntiä, ajoneuvo ei jarruta moottorilla. HUOMAA: Jos kaasu- ja jarrupoljinta painetaan samanaikaisesti, moottorin tehoa rajoitetaan. 36

38 AJONEUVON KÄYTTÖ Liikkeelle lähtö 1. Pue kypärä, suojalasit ja suojaavat vaatteet. 2. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu Nouse kuljettajan paikalle ja kiinnitä turvavyö. 4. Kiinnitä aina suojaverkot, ennen kuin lähdet liikkeelle. 5. Varmista, että vaihde on P-asennossa. 6. Käynnistä moottori. 7. Paina jarrua ja kytke vaihde. 8. Tarkista aikomasi reitin turvallisuus. 9. Pidä molemmat kädet ohjauspyörällä. Nosta jalka pois jarrulta hitaasti ja paina kaasupoljinta varoen. 10. Aja rauhallisesti. Harjoittele ohjaamista sekä kaasun ja jarrun käyttöä tasaisella alustalla. 11. Älä ota matkustajaa kyytiin, ennen kuin sinulla on vähintään kaksi tuntia ajokokemusta RANGERILLA. Ajaminen matkustajan kanssa 1. Varmista, että matkustajat ovat vähintään 12-vuotiaita ja tarpeeksi pitkiä ylettymään turvavyö kiinnitettynä kädellä turvakahvaan ja molemmilla jaloilla lattiaan. 2. Varmista, että matkustajilla on päässään kypärä, suojalasit ja suojaava vaatetus. 3. Varmista, että matkustajilla on turvavyöt kiinni. 4. Varmista, että suojaverkot on oikein suljettu. 5. Älä koskaan kuljeta enempää kuin sallittua määrää matkustajia tällä ajoneuvolla. Älä ota matkustajaa kuormalavalle. 6. Aja rauhallista vauhtia. Sopeuta ajonopeutesi ajotaitoihisi, matkustajan taitoihin ja vallitseviin olosuhteisiin. Vältä yllättäviä ja voimakkaita ohjausliikkeitä, jotka voivat aiheuttaa matkustajalle epämukavuutta tai vahinkoa. 7. Ajoneuvon käyttäytyminen muuttuu matkustajan ja/tai kuorman painon vuoksi. Varaudu pitempään jarrutusmatkaan. 8. Noudata aina kaikkia varoitustarrojen ja tämän käsikirjan ohjeita. 37

39 AJONEUVON KÄYTTÖ Noudata seuraavia ohjeita, kun ajat esteen yli: Esteiden ylittäminen 1. Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. 2. Varaudu yllätyksiin! Opettele lukemaan maastoa. Kiinnitä huomiota kiviin, kaatuneisiin puunrunkoihin ja alhaalla riippuviin oksiin. 3. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Kaikki esteet eivät ole heti havaittavissa. 4. Vältä ajamasta suurien esteiden yli, kuten isot kivet tai puunrungot. 5. Pyydä matkustajia poistumaan ajoneuvosta esteen ylittämisen ajaksi. VAROITUS Liukkaalla ajaminen Sutiminen ja luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkillinen palautuminen voi kaataa tai pyöräyttää ajoneuvon ympäri. Vältä mahdollisuuksien mukaan ajamista liukkaalla alustalla. Vähennä aina nopeutta. Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, ole erityisen varovainen ja noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovasti ja seuraa tarkasti ajoalustan muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä voimakasta kaasuttamista. 3. Kytke neliveto ennen kuin takarenkaat alkavat sutia. HUOMAA: Voimansiirto voi rikkoutua, jos neliveto kytketään takarenkaiden sutiessa. Anna renkaiden aina pysähtyä ennen nelivedon kytkemistä. 4. Korjaa luistot kääntämällä pyöriä luiston suuntaan. Älä jarruta, jos ajoneuvo on luistossa. Luisto Käännä luiston suuntaan 38

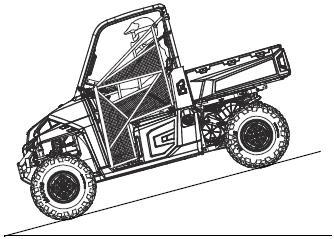

40 AJONEUVON KÄYTTÖ Ajaminen ylämäkeen Noudata seuraavaa ajotekniikkaa, kun ajat mäkeä ylöspäin: 1. Pyri ajamaan ylöspäin suoraan rinteen suuntaisesti. 2. Vältä jyrkkiä mäkiä. 3. Pidä molemmat jalat jalkatilassa. 4. Tutki maasto huolellisesti jo ennen kuin lähdet nousemaan. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. 5. Etene tasaisella kaasulla ja nopeudella. Älä kaasuta äkkinäisesti. 6. Älä aja vauhdilla mäen harjan yli. Sen takana voi ajoreitillä olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. Ajaminen rinteessä Rinteessä ajaminen on vaarallista, koska kaltevalla pinnalla kuljettaja voi menettää ajoneuvon hallinnan ja se voi kaatua. Jos et pysty välttämään rinteessä ajamista, noudata seuraavia ohjeita: 1. Hiljennä vauhtia. 2. Etene erittäin varovasti. 3. Älä aja jyrkässä rinteessä. Ajaminen alamäkeen Noudata seuraavaa ajotekniikkaa, kun ajat alamäkeen: 1. Vältä jyrkkiä mäkiä. 2. Pyri ajamaan suoraan alaspäin. Vältä laskeutumasta rinteeseen nähden viistosti, koska silloin ajoneuvon kaatumisen vaara kasvaa. 3. Aja hitaasti. 4. Käytä jarruja varovasti, jotta nopeus ei pääse nousemaan. 39

41 AJONEUVON KÄYTTÖ Vedessä ajaminen Tällä ajoneuvolla voi ajaa vedessä. Suositeltu veden enimmäissyvyys on ajoneuvon pohjan taso. HUOMAA: Veteen uppoaminen voi aiheuttaa vakavia vaurioita, jos ajoneuvoa ei huolleta heti sen jälkeen. Vie se heti uppoamisen jälkeen valtuutettuun Polarishuoltopisteeseen. Älä käynnistä moottoria! Jos ajoneuvo uppoaa eikä sitä voi viedä välittömästi valtuutettuun huoltoon, noudata sivulla 68 annettuja ohjeita moottorin toimintakyvyn palauttamiseksi. Tarkistuta ajoneuvo valtuutetussa Polaris-huoltopisteessä heti, kun se on mahdollista. Noudata seuraavia ohjeita, kun ajat vedessä: 1. Tutki etukäteen vesiesteen syvyys, veden virtaus ja pohjan laatu. 2. Valitse sellainen ylityskohta, jossa molemmat rannat ovat loivia. 3. Etene hitaasti ja vältä kiviä ja muita esteitä. VAROITUS! Koska RANGERISSA on isot renkaat, voimakas virta voi siirtää ajoneuvoa valitulta ajolinjalta. Ajoneuvon hallinnan menetys voi johtaa vakavaan onnettomuuteen tai hengenvaaraan. 4. Veden ylityksen jälkeen kuivaa jarrut muutamalla kevyellä jarrutuksella ajon aikana, kunnes jarrutusteho palaa. HUOMAA: Vedessä ajamisen jälkeen on hyvin tärkeää huolehtia ajoneuvon vedelle altistuneiden osien tarkastuksesta ja asianmukaisesta huollosta. Tarkasta erityisesti moottoriöljy ja voimansiirron öljyt sekä voitele kaikki rasvanipoilla varustetut alustan nivelet. Enimmäissyvyys 40

42 AJONEUVON KÄYTTÖ Peruuttaminen Noudata seuraavia ohjeita, kun peruutat: 1. Tarkasta aikomasi ajoreitti ajoneuvon takana sekä oikealla ja vasemmalla. 2. Vältä peruuttamista alamäkeen. 3. Peruuta hitaasti. 4. Käytä jarruja varovasti. 5. Vältä nopeita ohjausliikkeitä. 6. Älä kaasuta äkkinäisesti. Ajoneuvon pysäköiminen 1. Paina jarrua. Pysäytä ajoneuvo tasaiselle alustalle. 2. Kun pysäköit autotalliin tai muun rakennuksen sisälle, varmista, että se on hyvin tuulettuva tila ja että ajoneuvo ei ole lähellä mitään helposti syttyvää tai kipinöivää. 3. Siirrä vaihde P-asentoon. 4. Sammuta moottori. 5. Poista virta-avain virtalukosta. Pysäköinti rinteessä Vältä pysäköintiä rinteessä tai muulla kaltevalla pinnalla. Jos se ole mahdollista, noudata seuraavia ohjeita: 1. Paina jarrua. 2. Siirrä vaihde P-asentoon. 3. Sammuta moottori. 4. Varmista ajoneuvon paikallaan pysyminen laittamalla takapyörien eteen/taakse alarinteen puolelle kiila (kivi, oksa tms.). 41

43 AJONEUVON KÄYTTÖ Kuorman kuljettaminen VAROITUS Virheellisesti lastattu tai vedetty kuorma vaikuttaa ajoneuvon hallintaan ja voi aiheuttaa jarrutustehon tai hallinnan menettämisen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Noudata seuraavia ohjeita kuorman lastauksessa ja vetämisessä: Älä ylitä ajoneuvon maksimikuormaa. Kun arvioit kuorman painoa, ota huomioon myös kuljettajan ja matkustajan painot, lisävarusteet, taakkatelineillä olevat tavarat sekä vetokuulaan kohdistuva paino. Niiden yhteenlaskettu paino ei saa ylittää sallitun kuorman rajaa. KÄYTÄ PIENIÄ NOPEUKSIA JA VARAUDU PITEMPIIN JARRUTUSMATKOIHIN. Sijoita lavalla oleva kuorma mahdollisimman eteen ja alas. Aja vaativassa maastossa hitaasti ja varmista ajoneuvon tasapainon säilyminen. Aja erityisen varovasti, kun kuljetat tai hinaat kuormaa. Hidasta vauhtia ja käytä alinta vaihdetta. KIINNITÄ KUORMA HUOLELLISESTI. Irralliset tavarat häiritsevät ajosuoritusta ja kyydistä putoavat tavarat aiheuttavat onnettomuusriskin. Käytä ainoastaan ajoneuvon kuorman kuljettamiseen ja sidontaan tarkoitettuja ajoneuvon rakenteita kuorman kiinnittämiseen. Aja erityisen varovasti, jos kuorma jää epätasapainoon. Kaikki vedettävät kuormat tulee kytkeä ajoneuvon vetokuulaan. Raskas kuorma vaikeuttaa ohjaamista ja heikentää jarrujen tehoa. Jarruta erityisen varovasti, kun kuljetat kuormaa. Vältä tilannetta, jossa joutuisit peruuttamaan alamäkeen. Ajoneuvon mitat ylittävä kuorma saattaa heikentää merkittävästi ajoneuvon hallittavuutta. Se voi jopa kaatua. Ajoneuvon suurin sallittu nopeus vetotehtävissä tasaisella alustalla on 16 km/h. Vaativassa maastossa, jossa täytyy kääntyä usein ja ajaa ylä- tai alamäkeen, suurin sallittu nopeus on 8 km/h. 42

44 AJONEUVON KÄYTTÖ Kuorman kuljettaminen Polaris RANGER on suunniteltu monipuoliseksi hyötyajoneuvoksi, jolla voidaan kuljettaa tai vetää kuormaa. Tutustu varoitustarrojen ohjeisiin kuormauskapasiteetista ja kuorman vetokyvystä. Noudata niitä kaikissa olosuhteissa. Kokonaiskuorma (kuljettaja, matkustajat, lisävarusteet, kuorma ja vetokuulaan kohdistuva paino) ei saa ylittää ajoneuvon maksimikuormaa. Katso sivu 11. VAROITUS! Älä kuljeta matkustajaa kuormalavalla. Matkustajien on aina istuttava istuimilla turvavyöt kiinnitettyinä. Kuorman vetäminen Kuorman vetäminen ohjeiden vastaisesti heikentää ajoneuvon hallittavuutta sekä jarrutusominaisuuksia. Noudata seuraavia ohjeita, kun vedät kuormaa: 1. Älä ylitä vetokoukun maksimikuormitusta, joka on 68 kg. 2. Käytä hidasta nopeusaluetta. 3. Älä ylitä ajonopeutta 16 km/h, kun vedät kuormaa. Perävaunun vetäminen lisää jarrutusmatkaa. 4. Kun RANGER on vedettävänä, laita sen vaihde vapaalle. Ajonopeus saa olla korkeintaan 16 km/h. 5. Älä ylitä maksimikuormaa. 6. Perävaunun saa kiinnittää vain asianmukaiseen ja oikein mitoitettuun vetokoukkuun. Sitä ei saa kiinnittää ajoneuvon muihin rakenteisiin. 7. Älä vedä perävaunua yli 15 asteen mäessä. Vetokyky XP 900 ja Crew 900: Maksimikuorma (tasaisella): 907 kg Maksimikuorma (15 asteen mäessä): 386 kg Vetokoukun maksimikuormitus: 68 kg Suurin sallittu nopeus vedettäessä: 16 km/h HUOM! Traktorimalli: suurin sallittu perävaunu massa = 600 kg, suurin sallittu yhdistelmän kokonaismassa = 1500 kg. Katso traktorin tyyppikilpi. Variaattorin hihna Hitaan vetoalueen (L) käyttö lisää variaattorin hihnan käyttöikää, kun kuljetetaan tai vedetään suuria kuormia. 43

45 AJONEUVON KÄYTTÖ Kuormalavan kipin käyttö 1. Kuorman kippaus tulee tehdä tasaisella alustalla. Älä kippaa tai pura kuormaa rinteessä. 2. Paina jarrua ja kytke vaihde P- asentoon. 3. Varmista, että kuorman paino on lavan etuosalla. Lukitusvipu VAROITUS! Kuormalavan takaosaan siirtynyt kuorma saattaa nostaa lavan äkillisesti, jos lavan lukitus avataan. Kuormalavan äkillinen nousu voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Älä avaa lukitusta varmistamatta ensin, että kuorma on jakautunut lavalla tasaisesti tai painopiste on lavan etuosalla. 4. Avaa kuormalavan laidan lukitussalvat. 5. Vedä kuormalavan lukitusvipu ylös. Nosta lavan etupäätä ylös ja kippaa kuorma. 6. Laske kuormalava alas. Varmista sen lukittuminen. 7. Sulje kuormalavan takalaita ja sen salvat. VAROITUS! Ajoneuvon käyttö kuormalava ylhäällä voi johtaa vakavaan vahingoittumiseen. Lava voi sulkeutua yllättäen ja vahingoittaa kuljettajaa tai matkustajaa. Lavan takaosa puolestaan osuu takarenkaisiin ja silloin ajaminen on vaarallista. Neliveto (AWD) Kun kytkimen yläosa on painettuna, kaikki neljä pyörää vetävät. Mittariston näytöllä palaa merkkivalo, kun neliveto on kytketty. AWD-asennossa etupyörien veto kytkeytyy välittömästi takapyörien alkaessa lipsua. Takapyörien pidon palauduttua etupyörien veto kytkeytyy irti automaattisesti. Nelivedon käytölle ei ole aikarajoitusta. Vihje: Neliveto voidaan kytkeä päälle ja pois, kun ajoneuvo liikkuu. Kytke nelivetovalmius päälle, ennen kuin ajat nelivetoa vaativaan maaston kohtaan. Jos takarenkaat pyörivät tyhjää, vapauta kaasu, ennen kuin kytket nelivedon. HUOMAA: Nelivedon kytkeminen, kun takapyörät sutivat, saattaa vaurioittaa voimansiirtoa. Ota neliveto käyttöön vain silloin, kun takapyörillä on pitoa tai ne eivät pyöri. 44

46 AJONEUVON KÄYTTÖ Neliveto (AWD) Nelivedon kytkeminen pois käytöstä Paina AWD-kytkin keskiasentoon. Jos nelivedon kytkintä painetaan kesken ajon, se kytkeytyy pois vasta, kun takapyörät eivät enää luista. Joskus etupyörien veto jää päälle, vaikka neliveto on kytketty pois. Jos niin tapahtuu, huomaat sen raskaasta ohjauksesta ja heikentyneestä kiihtyvyydestä. Toimi seuraavasti: 1. Pysäytä ajoneuvo. 2. Peruuta 3-5 metriä. 3. Pysähdy. 4. Laita vaihde asentoon L ja aja eteenpäin. 5. Jos etupyörät vetävät edelleen, vie ajoneuvo huollettavaksi valtuutettuun Polarishuoltopisteeseen. Tasauspyörästön lukko HUOMAA: Tasauspyörästö voi vahingoittua, jos se lukitaan, kun ajonopeus on suuri tai kun takapyörät sutivat. Hiljennä vauhtia lähes pysähdyksiin, ennen kuin lukitset tasauspyörästön. Tasauspyörästö auttaa pidon säilyttämisessä liukkaalla tai pehmeällä ajettaessa. Kytkimen keskiasennossa (2WD) tasauspyörästö lukkiutuu ja molemmat takapyörät vetävät. Kun kytkimen alaosa on painettuna, tasauspyörästön lukko ei ole käytössä ja vain toinen takapyöristä vetää. Tätä ominaisuutta voi hyödyntää ajettaessa herkästi vaurioituvilla pinnoilla, esimerkiksi nurmikolla, tai kevyessä siirtoajossa. 45

47 VINSSI Noudata näitä turvallisuus- ja käyttöohjeita riippumatta siitä, oliko ajoneuvossa vinssi ostohetkellä tai onko se asennettu lisävarusteena. VAROITUS! Vinssin väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengen menettämiseen. Vinssin vaijeri voi olla joko teräsköysi tai erikoisvalmisteinen synteettinen köysi. Näissä ohjeissa molempia sanotaan vaijeriksi. Turvallisuusohjeet 1. Lue nämä turvallisuus- ja käyttöohjeet kokonaan huolellisesti. 2. Älä koskaan käytä vinssiä alkoholin tai huumeiden vaikutuksen alaisena. 3. Alle 16-vuotias ei saa käyttää vinssiä. 4. Käytä suojalaseja ja vahvoja työkäsineitä. 5. Älä anna minkään, esim. vaatteiden tai hiusten, joutua kosketuksiin vaijerin, rullan tai koukun kanssa, kun vinssiä käytetään. 6. Älä yritä nykäistä vinssiin kiinnitettyä kuormaa ajoneuvolla. Katso Äkkikuormitus sivulla Huolehdi, että ajoneuvon, vinssin, vaijerin ja kuorman läheisyydessä ei ole ylimääräisiä ihmisiä, erityisesti lapsia, vinssin käytön aikana. 8. Sammuta ajoneuvon virta aina, kun sitä tai vinssiä ei käytetä. 9. Jätä vinssiin aina vähintään viisi kierrosta vaijeria. Se varmistaa vaijerin turvallisen kelautumisen rummulle. 10. Ajoneuvossa pitää olla pysäköintijarru kytkettynä, jotta se pysyy varmasti paikallaan vinssauksen aikana. Käytä tarvittaessa vierintäesteitä. 11. Pyri sijoittamaan ajoneuvo suoraan vinssattavan kuorman eteen. Vältä sivulle päin suuntautuvaa vetoa. 12. Jos vetäminen suorassa linjassa ei ole mahdollista, noudata seuraavia ohjeita: A. Seuraa vaijerin kelautumista rummulle. Älä anna vaijerin kasaantua rummun toiseen reunaan. Vaijerin epätasainen kelautuminen voi vahingoittaa vinssiä ja vaijeria. B. Jos vaijeri alkaa kasaantua, lopeta vetäminen. Noudata sivulla 58 kohdassa 14 olevia ohjeita vaijerin uudelleen kelaamisesta. 13. Älä vedä terävässä kulmassa ylös- tai alaspäin. Ajoneuvo voi yhtäkkiä siirtyä paikaltaan. 14. Älä vedä kuormaa, joka ylittää vinssin suorituskapasiteetin. 15. Vinssin moottori voi kuumentua käytön aikana. Jos vedät kauemmin kuin 45 sekuntia tai jos vinssi pysähtyy vedon aikana, lopeta vetäminen ja anna vinssin jäähtyä 10 minuutin ajan, ennen kuin käytät sitä uudelleen. 16. Älä koske vaijeriin vedon aikana. 17. Älä anna vaijerin liukua kädessäsi, vaikka käyttäisitkin paksuja kintaita. 18. Älä vapauta vinssiä, kun vaijeri on kireänä kuorman takia. 19. Älä käytä vinssiä ihmisten nostamiseen tai siirtämiseen. 46

48 VINSSI 20. Älä käytä vinssiä kuorman nostamiseen tai kannattelemiseen. 21. Älä upota vinssiä veteen. Jos vinssi on kokonaan kastunut, vie se huollettavaksi Polaris-huoltopisteeseen. 22. Tarkasta vinssi ja vaijeri ennen jokaista käyttöä. 23. Älä vedä koukkua vinssin kelalle. Vinssin osat voivat vaurioitua. 24. Irrota vinssin käyttökytkin ajoneuvosta, kun vinssiä ei käytetä, jotta se ei käynnistyisi vahingossa. 25. Älä rasvaa vaijeria. Rasvattu tai öljytty vaijeri kerää likaa, joka lyhentää vaijerin käyttöikää. Vinssin käyttöohje Lue Turvallisuusohjeet, ennen kuin alat käyttää vinssiä. Vihje: Harjoittele vinssin käyttöä, ennen kuin sen käytölle on todellinen tarve. VAROITUS! Vinssin väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengen menettämiseen. Jokainen vinssin käyttötilanne on erilainen. Suunnittele huolellisesti koko vetotapahtuma, ennen kuin aloitat. Toimi rauhallisesti ja harkiten. Kiinnitä huomiota siihen, mitä tapahtuu välittömässä läheisyydessä. Varaudu muuttamaan suunnitelmaa, jos alkuperäinen osoittautuu huonoksi. Muista aina, että vinssi on hyvin tehokas. Joskus on tilanteita, joista et selviydy vinssin avulla yksin. Pyydä silloin muilta apua. 1. Tarkasta ajoneuvo, vinssi, vaijeri ja käyttökytkin aina ennen käyttöä. Korjauta vauriot ja vaihda tarvittaessa uusia osia. Kiinnitä erityisesti huomiota vaijerin ensimmäiseen metriin, jos vinssiä on käytetty / käytetään auran nostamiseen. Vaihda kulunut tai vaurioitunut vaijeri heti. 2. Älä käytä vinssiä tai ajoneuvoa, joka on korjauksen tai huollon tarpeessa. 3. Ajoneuvossa pitää olla pysäköintijarru kytkettynä, jotta se pysyy varmasti paikallaan vinssauksen aikana. Käytä tarvittaessa vierintäesteitä. 4. Käytä ulosvetohihnaa aina, kun käsittelet koukkua. Ulosvetohihna 47

49 VINSSI VAROITUS! Älä laita sormia koukun sisään. A. Kiinnitä koukku kuormaan tai käytä sidontahihnaa tai ketjua, jolla kiinnität kuorman vaijeriin. Vihje: Sidontahihnan ei kuulu venyä. Ulosvetohihna on suunniteltu joustavaksi. VAROITUS! Älä käytä ulosvetohihnaa vinssauksen aikana. Jos vaijeri katkeaa, siinä on valtava voima. Seurauksena voi olla vakava loukkaantuminen tai hengenvaara. Katso Äkkikuormitus sivulla 51. B. Älä kiinnitä koukkua vaijeriin. Se vahingoittaa vaijeria. VAROITUS! Vaihda vaijeri uuteen heti, kun huomaat sen kuluneen tai vaurioituneen. Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. C. Sijoita ajoneuvo niin, että kuormaan kiinnitetty vaijeri on suorassa linjassa ajoneuvon keskilinjaa kohti. Vaijeri kelautuu silloin helpommin ja ohjainrullien kuormitus on pienempi. D. Jos irrotat juuttuneen ajoneuvon vinssin ja puun avulla, kierrä sidontahihna puun ympärille. Terävä vaijeri tai ketju vahingoittaa kasvavaa puuta. E. Tarkista ennen käyttöä, että koukun turvasalpa on oikeassa asennossa. F. Älä käytä vinssiä, jossa on vaurioitunut koukku tai sen salpa. 5. Älä irrota hihnaa koukusta. 6. Vapauta vinssin kytkin ja vedä vaijeri ulos. 7. Vinssin vetokyky kasvaa mitä enemmän vaijeria on ulkona. Jätä vinssiin aina vähintään viisi kierrosta vaijeria. Se varmistaa vaijerin turvallisen kelautumisen rummulle. 48

50 VINSSI 8. Vinssin käyttö on turvallisempaa, kun peität vaijerin. A. Peite vähentää mahdollisia vaurioita, jos vaijeri katkeaa. Se voi olla esimerkiksi tukeva pressu. B. Peitä ulos vedetyn vaijerin keskikohta. C. Jos vaijeria on ulkona hyvin paljon, voi olla tarpeen keskeyttää vetäminen ja siirtää peitettä uudelleen keskikohtaan. Vapauta vaijeri peiton siirtämisen ajaksi. D. Vältä asettumasta vaijerin vetolinjalle. Huolehdi, että myös muut henkilöt pysyttelevät turvallisen etäisyyden päässä. 9. Älä kiinnitä koukkua suoraan vaijeriin. Se vahingoittaa vaijeria. 10. Älä käytä kuluneita hihnoja, ketjuja tai köysiä. 11. Vetotilanteessa ajoneuvoa saa liikuttaa vain siinä tapauksessa, että se on juuttunut maahan. Vinssiä käyttävää ajoneuvoa ei saa liikuttaa vaijerin äkkikuormituksen takia, kun yritetään vetää toista ajoneuvoa, joka on juuttunut. Katso Äkkikuormitus sivulla 51. Noudata seuraavia ohjeita, kun vedät juuttunutta ajoneuvoa. A. Vapauta vinssin kytkin ja vedä ulos tarpeellinen määrä vaijeria. B. Suuntaa vaijeri mahdollisimman suoraan vinssaavan ajoneuvon keskilinjaa. C. Kiinnitä koukku juuttuneen ajoneuvon vetolenkkiin tai runkoon. Älä kiinnitä sitä pyöränripustuksen osiin, puskuriin tai taakkatelineeseen. D. Kytke vinssin kytkin uudelleen. E. Kelaa vaijeria rullalle niin, että se ei ole löysällä. F. Valitse sopiva vaihde, jolla saat siirrettyä juuttunutta ajoneuvoa vinssin suuntaan. G. Vaihda alhaisimmalle vaihteelle juuttuneessa ajoneuvossa. H. Käytä varovasti sekä kaasua että vinssiä. I. Lopeta vinssin käyttäminen heti, kun juuttunutta ajoneuvoa pystyy liikuttamaan ilman vinssin apua. J. Irrota koukku vedettävästä ajoneuvosta. K. Kelaa vaijeri tasaisesti takaisin vinssin. 12. Pitkään jatkuva vetäminen kuluttaa paljon virtaa ajoneuvon akusta. Anna ajoneuvon käydä vetämisen aikana, jos vetäminen kestää kauan. 13. Vinssin moottori voi kuumentua käytön aikana. Jos vedät kauemmin kuin 45 sekuntia tai jos vinssi pysähtyy vedon aikana, lopeta vetäminen ja anna vinssin jäähtyä 10 minuutin ajan, ennen kuin käytät sitä uudelleen. 49

51 VINSSI 14. Kun vetäminen on suoritettu, voi olla tarpeen kelata vaijeri kokonaan uudelleen rummulle, varsinkin silloin jos vetäminen ei ole tapahtunut suorassa linjassa. Siihen tarvitaan kaksi henkilöä. A. Vapauta vinssin kytkin. B. Kelaa ulos koko vaijeri. C. Kytke vinssin kytkin uudelleen. D. Pyydä avustajaa vetämään vaijeri kireälle noin 45 kg:n vastuksella käyttäen koukkuhihnaa. E. Kelaa vaijeri sisään samalla, kun avustaja ohjaa vaijerin kelautumista tasaisesti koko rummulle. F. Näin estetään vaijerin kiilautuminen alempien kerrosten väliin. Vaijerin hoito Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. VAROITUS! Kulunut tai vaurioitunut vaijeri voi katketa ja sinkoutua vaarallisen voimakkaasti. 1. Tarkasta vinssi ennen jokaista käyttökertaa. Tutki, onko jokin osa kulunut tai löysällä, myös vinssin kiinnitys ajoneuvoon. 2. Tarkasta vaijeri ennen jokaista käyttökertaa. Varmista, että se ei ole kulunut tai kiertynyt silmukalle. A. Kuvassa A on silmukalle kiertynyt vaijeri. Silmukalle kiertyneen vaijeriin kiristäminen johtaa sen vaurioitumiseen jo kuvan mukaisessa tilanteessa. Älä käytä sitä enää. B. Kuvassa B silmukalle kiertynyt vaijeri on suoristettu. Vaikka se näyttää käyttökelpoiselta, se on lopullisesti vaurioitunut. Se ei enää kestä kuormitusta niin kuin sen pitäisi kestää. Älä käytä sitä enää. C. Synteettisestä vaijerista pitää etsiä mahdollisia hiertymiä. Jos siinä on hiertymä, sitä ei saa enää käyttää. Katso kuva C. D. Vaihda vaijeri myös, jos siinä on sulaneita säikeitä. Sulanut kohta synteettisessä vaijerissa on jäykkä ja pinta näyttää sileältä tai lasimaiselta. 50

52 VINSSI Äkkikuormitus VAROITUS! Vinssin vaijeri on vahva, mutta se ei silti kestä äkkikuormitusta. Äkkikuormitus aiheuttaa liian suuren jännityksen vaijeriin, jolloin se voi katketa. Vaijerin katkeaminen aiheuttaa suuren vaaratilanteen lähellä oleville henkilöille. Vinssin vaijeri ei vaimenna nykäystä. Tämä pätee sekä teräsvaijereihin että synteettisiin vaijereihin. 1. Älä koskaan yritä nykäistä kuormaa vinssillä. Älä kiristä vaijeria siirtämällä ajoneuvoa, jossa vinssi on. Siitä voi aiheutua liian suuri kuormitus vaijerille. Jopa hyvin hitaasti liikkuva ajoneuvo voi aiheuttaa suuren äkkikuormituksen. VAROITUS! Katkeava vinssin vaijeri on erittäin vaarallinen. 2. Älä käynnistä ja sammuta vinssiä toistuvasti nopeaan tahtiin. Se rasittaa vinssiä, vaijeria ja kuumentaa moottoria. Se on yksi tapa aiheuttaa äkkikuormitus. 3. Älä hinaa ajoneuvoa tai muuta kohdetta vinssillä. Se aiheuttaa äkkikuormituksen hyvin alhaisellakin nopeudella. Vinssillä hinaamisessa vetovoima sijoittuu liian korkealle ajoneuvoon. Se puolestaan horjuttaa ajoneuvon tasapainoa ja voi johtaa onnettomuuteen. 4. Älä käytä ulosvetohihnaa vinssatessa. Ulosvetohihna on joustava. Jos vaijeri katkeaa, joustava hihna tekee tilanteesta vielä vaarallisemman. Älä käytä mitään muitakaan joustavia liinoja. 5. Älä koskaan sido peräkärryä ajoneuvoon vinssillä. Siitäkin aiheutuu äkkikuormitus, joka voi vaurioittaa vinssiä, vaijeria, peräkärryä ja ajoneuvoa. Vinssin vaijeri on suunniteltu kestämään kuormituksen vinssin moottorista, kun sitä käytetään paikallaan olevasta ajoneuvosta. Muista aina, että et millään tavalla aiheuta äkkikuormitusta. 51

53 VINSSI Vinssin huoltaminen VAROITUS! Vinssin huollon laiminlyöminen voi aiheuttaa vakavan vaaratilanteen. 1. Tarkasta vinssi ennen jokaista käyttökertaa. Varmista, että vaijeri ei ole kulunut tai kiertynyt silmukalle. Tutki, onko jokin osa kulunut tai löysällä, myös vinssin kiinnitys ajoneuvoon. 2. Anna vinssin moottorin jäähtyä ennen sen huoltamista. 3. Ennen huoltamista irrota sen sähköjohto, jotta se ei käynnistyisi vahingossa. 4. Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. 5. Joissakin vinssimalleissa on teräsvaijeri, toisissa synteettinen vaijeri. 6. Älä koskaan vaihda synteettisen vaijerin tilalle tavallista muoviköyttä. Vaikka ne näyttäisivät samanlaisilta, niiden ominaisuudet ovat erilaiset. Tavallinen muoviköysi joustaa. VAROITUS! Joustavan köyden katkeaminen vetotilanteessa aiheuttaa vakavan vaaran. 52

54 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN Melupäästöt Tämä ajoneuvo täyttää USA:n ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottorin, sen imuilman kanavistoon tai pakoputkistoon. Kampikammion päästöt Tämän ajoneuvon huohotinjärjestelmä on suljettu. Imujärjestelmä ohjaa huohotinkaasut takaisin palokammioon. Kaikki pakokaasut poistuvat pakokaasujärjestelmän kautta. Pakokaasupäästöt Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella. Elektroninen polttoaineen suihkutus (EFI) säätelee polttoaineen syöttöä. Valmistajan tekemät säädöt täyttävät viranomaisten vaatimukset. Päästötarra sijaitsee runkoputkessa kuljettajan istuimen alla. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 2004/108/EC vaatimukset. Tärinä- ja melurajoitukset Euroopassa Kuljettajan havaitsema melu sekä käsien ja kehon tärinä, joka aiheutuu tästä ajoneuvosta, on mitattu standardin pren mukaisesti. Olosuhteet testauksen aikana: Ajoneuvot olivat uutta vastaavassa kunnossa. Ympäristöolosuhteet otettiin huomioon testimenetelmien mukaisesti. Tärinän mittaamisen epätarkkuudet riippuvat monista tekijöistä, joita ovat esimerkiksi: Epätarkkuus välineissä ja kalibroinnissa Vaihtelu testattavissa laitteissa, esim. osien kuluminen Erot laitteen käyttäjien kokemuksissa tai fyysisissä ominaisuuksissa Työntekijän kyky toistaa tyypillinen työtilanne mittausten aikana Ympäristötekijät, kuten vallitseva lämpötila tai melutaso 53

55 HUOLTO Määräaikaishuollot Ajoneuvon säännöllinen huolto varmistaa sen luotettavuuden sekä turvallisuuden. Seuraavassa huoltotaulukossa kerrotaan säännöllisen huollon edellyttämät tarkastukset, tarpeelliset säädöt sekä huoltotoimet. Tarkasta ja puhdista, voitele, säädä ja vaihda ajoneuvon osia aina tarpeen ja huoltoohjelman mukaan. Jos joudut uusimaan osia, käytä alkuperäisiä Polaris-varaosia. Merkitse huoltotoimet muistiin tämän kirjan lopussa olevalle lomakkeelle. Vihje: Huollot ja säädöt ovat tärkeitä ajoneuvon moitteettoman toiminnan takia. Jos olet epävarma siitä, kuinka huollot ja säädöt tehdään turvallisesti ja oikein, vie ajoneuvo valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukko on laadittu tavanomaiseksi arvioidun ajoneuvon käytön mukaan, eli normaaleissa maasto-olosuhteissa keveässä harrastuskäytössä. Huoltoväliä täytyy lyhentää, jos ajoneuvo on kovassa käytössä. Kovaksi käytöksi määritellään: ajoneuvon joutuminen säännöllisesti mutaan, veteen tai syvään hiekkaan pitkäaikainen käyttö erityisen pölyisissä olosuhteissa kilpailutoimintaa muistuttava käyttö, jatkuvasti moottorin huipputehoa hyödyntävä käyttö jatkuva käyttö raskaissa työtehtävissä hitaalla nopeudella pitkäaikainen käyttö tyhjäkäynnillä lyhyet ajot pakkasessa Kiinnitä huomiota öljyn määrään. Öljymäärän lisääntyminen kylmällä säällä saattaa johtua veden kerääntymisestä öljypohjaan tai kampikammioon. Vaihda öljy heti, jos öljyn pinnan taso alkaa nousta. Seuraa edelleen öljyn määrää. Jos se lisääntyy, lopeta ajoneuvon käyttö ja selvitä syy tai ota yhteys valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukon kirjainkoodit U E X Suorita nämä huoltotoimenpiteet useammin, jos ajoneuvo on ollut kovassa rasituksessa Vaikuttaa moottorin pakokaasupäästöihin Teetä valtuutetussa Polaris-huoltopisteessä VAROITUS! Jos X:llä merkittyä toimenpidettä ei ole suoritettu oikein, voi ajoneuvon osa rikkoutua ja aiheuttaa onnettomuuden ja hengenvaaran. Teetä se valtuutetussa Polarishuoltopisteessä. 54

56 HUOLTO Määräaikaishuollot Huoltotoimet on tehtävä sen mukaan, mikä mainituista huoltoväleistä ensin saavutetaan. Kohde Ajotunnit Huoltoväli Aika Km Toimenpide Ohjaus Etu- ja takajousitus Renkaat Jarruneste Jarrupolkimen liikerata Jarrujärjestelmä Vanteet ja pultit Rungon pultit ja mutterit Moottoriöljy Vinssi (jos on) Katso sivut E Ilmanottokanavat Tarkasta ja puhdista Ilmansuodattimen E - - Tarkasta ja puhdista esisuodatin U U X Katso Ennen ajoa tehtävät tarkastukset s. 35 Jäähdytysneste - Tarkasta määrä, vaihda 2 v. - Päivittäin välein Ohjaustehostin (jos varustettu) - - Tarkasta toiminta, puhdista Ajovalo, takavalo - - Tarkasta toiminta Jarrupalat 10 h 160 Tarkasta kitkapinta, vaihda tarvittaessa Akku 25 h 320 Tarkasta liitokset, puhdista, testaa U Ilmansuodatin 25 h 320 Tarkasta, vaihda tarvittaessa E 1 kk Moottoriöljy ja Sisäänajon jälkeen tehtävä U 25 h 800 öljynsuodatin öljynvaihto Tarkasta määrä sisäänajon U Etuperän öljy 25 h - jälkeen U Vaihteistoöljy 25 h - Tarkasta määrä sisäänajon jälkeen U Yleisvoitelu 50 h 3 kk 800 Voitele kaikki kohteet Vaihdevivusto 50 h 800 Tarkasta, voitele, säädä X Ohjaus 50 h 6 kk 800 Voitele U Etu- ja takajousitus 50 h 800 Voitele 55

57 HUOLTO Määräaikaishuollot Huoltoväli Kohde Ajotunnit Toimenpide Aika Km X Tarkasta toiminta, vaihda Kaasupoljin 50 h 800 E tarvittaessa E Kaasuläppäkotelon kiinnitys ja imupuolen kanavat 50 h 800 Tarkasta vuodot ja kiinnityskumien halkeamat, vaihda osat tarvittaessa Variaattorin hihna 50 h Tarkasta kunto, vaihda kk tarvittaessa Nesteen pakkaskestävyyden Jäähdytysjärjestelmä 50 h 800 mittaus ennen talvea, järjestelmän painetesti vuosittain U Öljyputket ja kiinnikkeet 50 h 1600 Tarkasta vuotojen varalta ja kiristä U Moottoriöljy ja suodatin 100 h 1600 Vaihda öljy ja suodatin U Etuperän öljy 100 h 1600 Vaihda U Vaihteistoöljy 100 h 1600 Vaihda Tarkasta tankin korkki, letkut, E Polttoainejärjestelmä ja venttiili, suodatin, pumppu ja 100 h 1600 X suodatin kaasuläppäkotelo. Vaihda letkut 2 vuoden välein. U Jäähdytin 100 h 1600 Tarkasta, puhdista ulkopinta U Jäähdyttimen letkut 100 h 1600 Tarkasta vuotojen varalta U Moottorin kiinnitys 100 h 1600 Tarkasta ja kiristä 12 kk Pakoputkisto 100 h 1600 Tarkasta kunto E X Sytytystulpat 100 h 1600 Tarkasta ja vaihda tarvittaessa U Sähköjohdotus 100 h 1600 Tarkasta reititys, kiinnitykset ja suojakuorien kunto. Suojaa liitokset yleisvoiteluaineella. X Tarkasta, puhdista ja vaihda Variaattorin hihnapyörät 100 h 1600 U kuluneet osat X Etupyörien laakerit 100 h 1600 Tarkasta, vaihda kuluneet osat X Jarruneste 200 h 24 kk 3200 Vaihda Äänenvaimennin 300 h 36 kk 4800 Puhdista E Venttiilien välys Tarkasta ja säädä X X Pyörien suuntaus - Tarkasta säännöllisesti Ajovalojen suuntaus - Säädä tarvittaessa 56

58 HUOLTO Voitelusuositukset Tarkasta ja voitele kaikki kohteet määräaikaishuolto-ohjelman mukaisesti tai useammin, jos ajoneuvo on kovassa käytössä. Kohde Voiteluaine Lisätietoa Moottoriöljy PS-4 5W-50 nelitahtiöljy Katso sivu 58 Jarruneste DOT 4 Katso sivu 71 Vaihteisto AGL Gearcase Lubricant & Transmission Fluid Katso sivu 60 Etuperä Demand Drive Fluid Katso sivu 61 Kardaaniakseli U-Joint Grease Voitele rasvanipat (enintään 3 rasvaprässin puristusta) Tukivarsien puslat edessä Voitele rasvanipat (3 kummallakin puolella) Tukivarsien puslat Voitele rasvanipat Yleisvaseliini All Season takana (4 kummallakin puolella) Vakaajatangon puslat takana Voitele rasvanipat (1 kummallakin puolella) Moottoriöljy Tarkasta ja vaihda moottoriöljy huolto-ohjelman mukaisesti. Vaihda aina myös suodatin, kun teet öljynvaihdon. Käytä suositeltua öljylaatua. VAROITUS! Ajoneuvon käyttö silloin, kun moottoriöljyä on liian vähän tai se on vanhaa tai pilaantunutta, kuluttaa moottoria ja voi johtaa sen vaurioitumiseen ja onnettomuuteen. Noudata aina määräaikaishuolto-ohjelmaa. HUOMAA: Älä sekoita erimerkkisiä ja -laatuisia moottoriöljyjä toisiinsa. Niiden sekoittaminen saattaa heikentää moottoriöljyn ominaisuuksia ja johtaa moottorivaurioon. Käytä vain suositeltua öljyä. 57

59 HUOLTO Öljyn määrän tarkastus Moottoriöljy Anna moottorin jäähtyä ennen kuin tarkastat moottoriöljyn määrän. Jos öljy on kuumaa, sen pinnan taso on korkeammalla. Öljyn täyttökorkki, mittatikku ja suodatin ovat kuormalavan alla. VAROITUS: Tyhjennä kuormalava, ennen kuin nostat sen ylös moottorin huoltotoimenpiteitä varten. 1. Tyhjennä kuormalava. Katso sivu Aja tasaiselle alustalle. 3. Laita vaihde asentoon P. 4. Sammuta moottori. 5. Vedä kuormalavan lukitusvivusta. Nosta kuormalavan etureunasta. 6. Poista öljytikku. Kuivaa se puhtaalla liinalla. 7. Työnnä öljytikku takaisin paikalleen. Poista öljytikku ja tarkista moottoriöljyn määrä. 8. Avaa täyttökorkki ja lisää tarvittava määrä suositeltua öljyä. Pidä öljyn määrä mittatikussa olevien ylä- ja alamerkkien välillä. Älä täytä liikaa. 9. Sulje täyttökorkki. Laita öljytikku paikalleen. 10. Laske kuormalava alas. Varmista sen lukittuminen. Täyttö- Suodatin Mittakorkki tikku Moottoriöljyn ja suodattimen vaihto Vaihda öljy ja suodatin huolto-ohjelman mukaisesti. Vaihda aina myös suodatin, kun teet öljynvaihdon. Tyhjennystulppa on kampikammion alla. Siihen pääsee käsiksi pohjalevyssä olevan huoltoluukun kautta. VAROITUS: Tyhjennä kuormalava, ennen kuin nostat sen ylös moottorin huoltotoimenpiteitä varten. 1. Tyhjennä kuormalava. Katso sivu Aja tasaiselle alustalle. 3. Laita vaihde asentoon P. 4. Vedä kuormalavan lukitusvivusta. Nosta kuormalavan etureunasta. 58

60 HUOLTO Moottoriöljy VAROITUS: Kuuma öljy voi aiheuttaa palovamman. Älä päästä kuumaa öljyä iholle. Huoltoluukku Tyhjennystulppa 5. Puhdista tyhjennystulpan seutu. 6. Aseta valutusastia kampikammion alapuolelle ja irrota tyhjennystulppa. Valuta kaikki öljy astiaan. 7. Kierrä suodatin auki suodatinavaimella. 8. Puhdista moottorilohkon tiivistepinta suodattimen kohdalta. 9. Voitele uuden öljynsuodattimen tiivistepinta moottoriöljyllä. Tarkasta tiivisteen moitteeton kunto. Kuva pohjalevyn alapuolelta 10. Kierrä öljynsuodatin kiinni käsin. Kun öljynsuodattimen tiiviste osuu moottorin vastinpintaan, tee loppukiristys kiertämällä suodatinta vielä 1/2 kierrosta. 11. Asenna tyhjennystulppa paikalleen. Kiristä tiukkuuteen 16 Nm. 12. Avaa täyttökorkki ja lisää 2,4 litraa suositeltua öljyä. Sulje täyttökorkki. 13. Käynnistä moottori ja tarkasta mahdolliset vuodot. 14. Sammuta moottori ja odota 15 sekuntia, ennen kuin poistat mittatikun. 15. Poista mittatikku. Kuivaa se puhtaalla liinalla. 16. Aseta mittatikku takaisin paikalleen. Poista mittatikku ja tarkista moottoriöljyn määrä. 17. Lisää tarvittaessa moottoriöljyä niin, että öljypinnan taso on mittatikun ylämerkin tasalla. Älä täytä liikaa. 18. Sulje täyttökorkki. Laita mittatikku paikalleen. 19. Laske kuormalava alas. Varmista sen lukittuminen. 20. Huolehdi moottoriöljyn ja öljynsuodattimen asianmukaisesta hävittämisestä. 59

61 HUOLTO Vaihdelaatikko Voiteluaine Tilavuus Vaihteisto AGL Gearcase Lubricant & Transmission Fluid Voimansiirron öljyhuolto Täyttötulpan kiristysmomentti Tyhjennystulpan kiristysmomentti 1200 ml 16,3 Nm 16,3 Nm Etuperä Demand Drive Fluid ml 11-13,6 Nm 11-13,6 Nm Vaihteisto Vaihteiston öljymäärä tulee tarkastaa ja vaihtaa huolto-ohjelman mukaisesti. Öljymäärän pitää olla täyttö-/tarkastustulpan reiän alareunan tasalla. Öljyn määrän tarkastus Täyttö-/tarkastustulppa on vaihdelaatikon takapuolella. Täyttötulppa 1. Aja tasaiselle alustalle. 2. Siirrä vaihde P-asentoon. 3. Avaa täyttötulppa ja tarkista öljypinnan taso. 4. Lisää suositeltua öljyä reiän alareunan tasalle. 5. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Vaihdelaatikko Vaihteistoöljyn vaihto Tyhjennystulppa on vaihdelaatikon alapuolella. Täyttötaso Tyhjennystulppa 1. Avaa täyttötulppa. 2. Aseta keräilyastia vaihdelaatikon alle. 3. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 4. Puhdista tulppa ja asenna se paikalleen. Kiristä oikeaan momenttiin. 5. Täytä suositellulla öljyllä reiän alareunan tasalle. 6. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 7. Tarkista mahdolliset öljyvuodot. 8. Huolehdi jäteöljystä asianmukaisesti. 60

62 HUOLTO Voimansiirron öljyhuolto Etuperä Etuperän öljymäärä tulee tarkastaa ja vaihtaa huolto-ohjelman mukaisesti. Öljymäärän pitää olla täyttö-/tarkastustulpan reiän alareunan tasalla. Öljyn määrän tarkastus Etuperän täyttö-/tarkastustulppa on oikealla puolella perää. 1. Aja tasaiselle alustalle. 2. Siirrä vaihde P-asentoon. 3. Avaa täyttö-/tarkastustulppa. Tarkista öljypinnan taso. 4. Lisää suositeltua öljyä tarvittava määrä. 5. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Täyttötulppa Täyttötaso Öljyn vaihto Tyhjennystulppa 1. Tue ajoneuvo alustapukille. 2. Avaa täyttötulppa. 3. Aseta keräilyastia tyhjennystulpan alle. 4. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 5. Puhdista tyhjennystulppa. Kierrä se paikalleen ja kiristä oikeaan momenttiin. 6. Täytä suositellulla öljyllä. 7. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 8. Tarkista mahdolliset öljyvuodot. 9. Hävitä käytetty öljy asianmukaisesti. 61

63 HUOLTO Sytytystulpat Suositeltu sytytystulppa: XG4YCX HUOMAA: Muun kuin suosituksen mukaisen sytytystulpan käyttö voi aiheuttaa moottorivaurion. Elektrodien kärkiväli: Tulpan kiristysmomentti (uusi ja käytetty) 0,7-0,8 mm 13,5 Nm Sytytystulpan tarkastus ja vaihto Sytytystulpan kunto kertoo moottorin toimintakunnosta. Sytytystulpan silmämääräinen tarkastelu tulee tehdä välittömästi käyttölämpöisen moottorin voimakkaan vedätyksen jälkeen. Tarkasta tulpan väri. VAROITUS: Tyhjennä kuormalava aina, ennen kuin nostat sen ylös moottorin huoltotoimenpiteitä varten. VAROITUS: Kuuma moottori ja pakoputkisto voi aiheuttaa palovammoja. Käytä suojakäsineitä, kun irrotat sytytystulpan. Sytytystulpat 1. Nosta kuormalava ylös. 2. Irrota sytytystulpan hattu. Kierrä sytytystulppa auki sytytystulppa-avaimella. 3. Asenna päinvastaisessa järjestyksessä. 4. Sivele kiinnileikkautumisen estoainetta. Kiristä oikeaan momenttiin. Normaali sytytystulppa Normaali sytytystulpan väri on harmaa, kahvin- tai vaalean ruskea. Karstaa ei saa olla. Kärkielektrodeissa ei saa näkyä kulumaa. Kärki ei saa olla vaalea. Vaaleus voi johtua moottorin ylikuumenemisesta, jonka aiheuttaa joko väärän tyyppinen sytytystulppa tai väärät polttoainejärjestelmän säädöt. Musta karstoittunut sytytystulppa Musta karstoittunut sytytystulppa paljastaa moottorin käyvän liian rikkaalla seoksella tai moottorin palotilaan pääsevän öljyä. Syynä voi olla liiallinen öljyn määrä tai vääränlaatuinen öljy. 62

64 HUOLTO Jäähdytysjärjestelmä Moottorin jäähdytysjärjestelmä perustuu jäähdytysnesteeseen, ajoneuvon etuosassa olevaan jäähdyttimeen, painekorkkiin, letkustoon sekä paisuntasäiliöön. Moottorin lämmetessä jäähdytysneste laajenee, jolloin sitä kulkeutuu jäähdyttimen painekorkin kautta paisuntasäiliöön ja paisuntasäiliön nestepinnan taso nousee. Vastaavasti moottorin jäähtyessä nestepinta laskee. Sisäänajovaiheessa jäähdytysnesteen pinnan taso saattaa laskea, kun järjestelmään mahdollisesti jäänyt ilma poistuu. Tarkasta jäähdytysnesteen määrä ja lisää sitä tarvittaessa paisuntasäiliöön. Pidä nesteen määrä säiliön ylä- ja alamerkkien välillä. Jäähdytysnesteen lisääminen Polaris suosittelee jäähdytysnesteen vaihtamista kahden vuoden välein. Suositeltava jäähdytysneste on POLARIS Antifreeze 60/40 (PN ). Vaihtoehtoisesti voi käyttää korkealuokkaista, alumiiniosia sisältävälle moottorille suunniteltua jäähdytysnestettä, johon on sekoitettu tislattua vettä. POLARIS Antifreeze 60/40 on valmista käytettäväksi. Noudata aina nesteen valmistajan sekoitussuosituksia. Vaihda jäähdytysneste uuteen aina, kun jäähdytysjärjestelmä on tyhjennetty huollon tai korjauksen takia. Jos paisuntasäiliö tyhjenee kokonaan, tarkasta aina myös jäähdyttimen nestemäärä. Lisää jäähdytysnestettä tarvittaessa. Jäähdytin ja tuuletin Jäähdyttimen kenno tulee puhdistaa siihen kertyneestä liasta säännöllisesti. Älä asenna lisävarusteita, jotka peittävät ajoneuvon etuosaa siten, että ilmavirta jäähdyttimelle estyy. Ilmavirran estyminen voi johtaa ylikuumenemiseen ja moottorivaurioon. HUOMAA: Ajoneuvon peseminen painepesurilla voi vahingoittaa jäähdyttimen kennoa. Polaris ei suosittele painepesurin käyttöä. 63

65 HUOLTO Jäähdytysjärjestelmä Jäähdytysnesteen määrän tarkastaminen Huolehdi, että nesteen määrä on säiliön ylä- ja alamerkkien välillä silloin, kun neste on kylmää. 1. Aja tasaiselle alustalle ja siirrä vaihde P-asentoon. 2. Poista kuomu. 3. Katso nesteen pinnan taso paisuntasäiliön kyljestä. 4. Jos nestettä on alle alarajan, avaa säiliön korkki ja lisää jäähdytysnestettä suppilon avulla. Sulje korkki. Yläraja Alaraja Painekorkki Vihje: Jos jäähdytysnestettä pitää lisätä usein tai jos paisuntasäiliö tyhjenee kokonaan, järjestelmässä on todennäköisesti vuoto. Vie ajoneuvo tarkastettavaksi valtuutettuun Polaris-huoltopisteeseen. 64

66 HUOLTO Jäähdytysjärjestelmä Jäähdyttimen kennon huolto 1. Poista kuomu. VAROITUS! Vapautuva höyry voi aiheuttaa vakavia palovammoja. Älä avaa painekorkkia, kun moottori on lämmin tai kuuma. Korkin avaaminen voi johtaa kuuman ja paineistuneen jäähdytysnesteen roiskumiseen ja palovammoihin. 2. Avaa painekorkki hitaasti. 3. Tarkista jäähdytysnesteen määrä aukosta. 4. Lisää tarvittaessa nestettä hitaasti suppilon avulla. Vihje: Jäähdyttimeen tarvitsee lisätä nestettä vain, jos järjestelmä on tyhjennetty huollon ja/tai korjauksen takia. Mutta jos paisuntasäiliö on tyhjentynyt kokonaan, pitää aina tarkastaa myös jäähdyttimen nestemäärä. 5. Laita jäähdyttimen korkki paikalleen. Älä vaihda jäähdytyskennon korkkia. Se on osa jäähdytysjärjestelmän toimivuuden varmistavaa kokonaisuutta. Jos korkki hukkuu, tilaa uusi alkuperäisosa. VAROITUS! Variaattori Noudata tarkasti tässä käsikirjassa olevia ohjeita, jotka koskevat variaattorin käyttöä. Älä tee muutoksia variaattorin rakenteisiin. Variaattoriin tehdyt muutokset voivat aiheuttaa sen yllättävän rikkoutumisen, mikä voi johtaa loukkaantumiseen tai hengenvaaraan. Variaattori on erittäin tarkasti suunniteltu kokonaisuus, jossa minkä tahansa osan muuttaminen heikentää laitteiston toimintaa. Variaattori ja siihen liittyvä kytkin pyörivät suurella nopeudella ja niiden kautta kulkeutuu kaikki moottorin voima. Osien muuttaminen voi johtaa epänormaaliin toimintaan, pahaan tärinään sekä osien rikkoutumiseen. Ajoneuvon omistajan pitää muistaa seuraavat asiat: Noudata tarkasti suositeltua huolto-ohjelmaa. Teetä kaikki vaativammat huoltotyöt valtuutetussa huoltopisteessä. Pidä variaattorin suojakansi aina oikein asennettuna. Tämä variaattori on tarkoitettu vain Polaris-ajoneuvoon. Älä asenna sitä mihinkään muuhun laitteeseen. 65

67 HUOLTO Variaattorin hihnan vaihtaminen / roskien poisto Variaattori Jos hihna rikkoutuu, puhdista roskat tuuletuskanavasta ja moottoritilasta, kun vaihdat hihnan. VAROITUS! Jos kaikkea roskaa ei poisteta, ajoneuvo voi vaurioitua ja aiheuttaa vakavan vaaratilanteen. 1. Aja tasaiselle alustalle. Estä pyörien liikkuminen kiiloilla. Laita vaihde N-asentoon. 2. Nosta kuormalava. 3. Irrota kytkimen kannen ruuvit hylsyavaimella (8 mm), jossa on räikkä ja jatkovarsi. 4. Vedä kannen alaosasta ulospäin ja nosta se jousen yli. Vaihe 3 5. Varmista, että tiiviste pysyy urassa. 6. Purista hihnaa niin, että se painuu syvemmälle variaattoriin ja siihen muodostuu löysä kohta kytkimen ja variaattorin väliin. 7. Vedä löysästä kohdasta niin, että osa hihnasta tulee ulos variaattorista. Vaihe 4 Vaihe 5 Vaihe 6 Vaihe 7 66

68 HUOLTO Variaattori 8. Kierrä variaattoria käsin, kunnes hihna on kokonaan irti. Vaihe 8 9. Liu uta hihnan etupää ulos kytkimen lautaspyörien välistä. 10. Poista kaikki roskat ja lika variaattorin sisältä ja ympäriltä. 11. Poista roskat koko tuuletuskanavasta. 12. Tarkista samalla tiivisteiden kunto öljyvuotojen varalta. Jos jokin tiiviste on vioittunut, ota heti yhteys valtuutettuun Polarishuoltopisteeseen. Vaihe 9 Poista kaikki roskat Vihje: Hihnan luistaminen aiheuttaa kuumenemista, mikä rikkoo hihnan ja kuluttaa kytkimen osia. Vaihda hitaalle nopeusalueelle (L), kun ajat hitaasti, jotta kytkimen ja variaattorin osat kestävät pitempään. 13. Kun asennat hihnan, aseta sen toinen pää kytkimeen. Kuljeta hihna variaattorin päälle ja alas uraan niin, että hihna jää löysäksi. Pyöritä variaattoria käsin niin kauan, että hihna on asettunut paikalleen. 14. Asenna kansi paikalleen päinvastaisessa järjestyksessä kuin irrotit sen. 15. Kiristä kannen ruuvit (5,5-6,5 Nm). Vaihe 13 67

69 HUOLTO Variaattori Variaattorin kuivaaminen ajoneuvon uppoamisen jälkeen Jos ajoneuvolla joudutaan ajamaan syvässä vedessä tai se uppoaa, variaattorin toiminnan palauttaminen normaaliksi saattaa vaatia seuraavia toimenpiteitä: 1. Aja tasaiselle alustalle. Siirrä vaihde P-asentoon. Sammuta moottori. 2. Poista kotelon tyhjennystulppa. Anna veden valua ulos. Kierrä tyhjennystulppa kiinni. 3. Käynnistä moottori. 4. Käytä kaasua pumppaavasti sekunnin ajan, jotta kosteus haihtuisi ja variaattorin osat kuivuisivat. Älä pidä kaasua kokonaan auki pidempään kuin 10 sekuntia. 5. Päästä moottorin kierrokset tyhjäkäynnille. Paina jarrua. Kytke vaihde hitaalle vetoalueelle (L). 6. Kokeile, luistaako variaattori. Jos hihna luistaa, toista kuivaustoimet. 7. Vie ajoneuvo valtuutettuun huoltopisteeseen niin pian kun mahdollista. Tyhjennystulppa Toimenpiteet ajoneuvon uppoamisen jälkeen HUOMAA: Ajoneuvon joutuminen liian syvään veteen tai uppoaminen aiheuttaa moottorivaurion välittömän riskin. Uponnut ajoneuvo tulee tarkastuttaa valtuutetussa huollossa ennen moottorin käynnistämistä. Jos se ei ole mahdollista, toimi seuraavasti: 1. Siirrä ajoneuvo kuivalle maalle tai ainakin matalaan kohtaan, missä veden pinta on jalkatilan alapuolella. 2. Tarkasta ilmansuodatinkotelo. Jos siinä on vettä, kuivaa se ja vaihda suodatin. 3. Kuivaa huolellisesti myös tuuletuskanavien esisuodattimet. 4. Irrota sytytystulpat. Pyöritä moottoria useita kertoja starttimoottorilla. 5. Kuivaa ja asenna sytytystulpat tai vaihda uudet. 6. Yritä käynnistää moottori. Tarvittaessa kuivaa uudelleen. 7. Vie ajoneuvo valtuutettuun huoltopisteeseen tarkastettavaksi mahdollisimman pikaisesti riippumatta siitä käynnistyikö moottori vai ei. 8. Jos variaattori on kastunut, noudata edellisen sivun ohjeita sen kuivaamiseksi. 68

70 HUOLTO Suodattimet Ilmansuodatin Hakaset Tarkasta ja vaihda ilmansuodatin huolto-ohjelman mukaisesti. Huolla useammin, jos ajoneuvoa on käytetty märissä olosuhteissa tai täydellä teholla pitkän aikaa. 1. Nosta kuormalava. 2. Puhdista ilmanottokotelon ympäristö liasta ja roskista. 3. Avaa kotelon hakaset (5 kpl) ja laske alaosa niin, että suodatin tulee näkyviin. 4. Poista suodatin. (Kuva vasemmalta puolelta) 5. Puhdista kotelosta mahdolliset roskat, lika, öljy tai vesi. 6. Asenna suodatin paikalleen. Älä yritä puhdistaa ilmansuodatinta, vaan asenna uusi suodatin. Ilmansuodatin (Kuva oikealta puolelta) Moottorin ja variaattorin ilmanottokanavat Moottorin ilmanoton esisuodatin on ajoneuvon vasemmalla sivulla. Variaattorin tuuletuskanava on ajoneuvon oikealla sivulla. Tarkasta esisuodattimet aina ennen ajoneuvon käyttöä ja varmista, että mikään ei estä ilmavirtausta. Tarvittaessa irrota esisuodatin ja puhdista pesuainevedellä. Tuuletuskanavien esisuodattimet (molemmilla puolilla) 69

71 HUOLTO Äänenvaimennin VAROITUS! Noudata tarkasti seuraavia ohjeita, kun huollat äänenvaimenninta: Älä koske äänenvaimentimeen, kun pakoputkisto on kuuma. Pakoputkiston lämpötila voi nousta yli 500 Celsius-asteeseen. Anna osien jäähtyä tarpeeksi, ennen kuin jatkat huoltotöitä. Käytä suojalaseja ja -käsineitä. Älä koskaan käytä moottoria suljetussa tilassa. Pakokaasut sisältävät hiilimonoksidia eli häkää, joka voi nopeasti johtaa tajuttomuuteen tai hengenmenetykseen. Älä käytä ajoneuvoa ilman äänenvaimenninta. Puhdista karsta äänenvaimentimesta säännöllisesti seuraavasti: 1. Laita vaihde P-asentoon. 1. Avaa ruuvi ja irrota kipinänsammutin äänenvaimentimen päästä. 2. Puhdista sammuttimen sihti luonnonharjalla. Synteettinen harja voi sulaa, jos osat ovat lämpimiä. Tarvittaessa puhdista sihti vielä paineilmalla. 3. Tarkasta sihdin kunto. Tarvittaessa vaihda se uuteen. 4. Asenna kipinänsammutin paikalleen. Kiristä mutteri momenttiin 7-9 Nm. Sihti Ruuvi Kipinänsammutin Pakoputki 70

72 HUOLTO Jarrut Sekä etu- että takajarrut ovat hydrauliset levyjarrut. Jarruja käytetään jarrupolkimella. Jarruneste Tarkasta jarrunesteen määrä aina ennen käyttöönottoa. VAROITUS! Kun olet avannut uuden jarrunestepullon, hävitä käyttämättä jäänyt neste asianmukaisesti. Jarruneste imee nopeasti kosteutta ilmasta. Kosteus alentaa jarrunesteen kiehumislämpötilaa, mikä voi aiheuttaa jarrujen tehon menettämisen ja vakavan onnettomuuden. Vaihdata jarruneste vähintään kahden vuoden välein ja aina, jos sen väri on muuttunut tummaksi tai jos nesteen pinnan taso on päässyt alle minimin. 1. Aja tasaiselle alustalle ja siirrä vaihde P-asentoon. 2. Jarrunestesäiliö on kuljettajan puoleisessa pyöränkotelossa. Nesteen pinnan tulee olla ylä- (MAX) ja alamerkkien (MIN) välissä. 3. Tarvittaessa lisää nestettä ylämerkkiin asti. 4. Paina jarrupoljinta voimakkaasti muutama sekunti ja tarkasta mahdolliset vuodot. Enintään Vähintään 71

73 HUOLTO Jarrut Jarrujen tarkastaminen 1. Tarkasta järjestelmä vuotojen varalta. 2. Tarkasta jarrupolkimen tuntuma. Sen tulee olla napakka. Jarrut eivät saa tuntua pehmeiltä eikä liikerata olla liian pitkä. 3. Tarkasta jarrulevyjen kunto. Puhdista mahdollinen rasva jarrujen puhdistusaineella. 4. Tarkasta jarrupalojen kitkamateriaalin riittävyys. Vaihda jarrupalat, kun kitkamateriaali on kulunut ohuemmaksi kuin 1 mm. 1 mm VAROITUS! Älä käytä voitelusuihketta tai muita öljypohjaisia tuotteita. Ne ovat helposti syttyviä ja vähentävät kitkaa jarrupalan ja -levyn välillä. Ohjauslaitteisto Ohjauksen kunto ja toiminta tulee tarkastaa säännöllisesti. 1. Aja tasaiselle alustalle ja siirrä vaihde P-asentoon. 2. Käännä ohjauspyörää edestakaisin kevyellä otteella. Vapaaliikkeen pitää olla mm. 3. Jos ohjauspyörässä tuntuu selvästi suurempi välys tai kääntäessä kuuluu kolahduksia tai narinaa, korjauta ohjausjärjestelmä valtuutetussa Polarishuoltopisteessä. 72

74 HUOLTO Jousituksen säädöt Etu- ja takajousia voi säätää, jos halutaan jäykempi jousitus. 1. Nosta ajoneuvo tukien varaan. 2. Irrota pultit iskunvaimentimien yläpään kiinnityspisteistä. 3. Siirrä iskunvaimentimet sisemmistä kiinnityspisteistä ulompiin. 4. Asenna kiinnityspultit. Kiristystiukkuus on 54,2 Nm. Ulompi kiinnityspiste Sisempi kiinnityspiste Kuvassa takajousitus Etujousituksen säätö tehdään samalla tavalla Jousien säätäminen Etu- ja takaiskunvaimentajien jousien esijännitystä voi säätää kiertämällä iskunvaimentimen runko-osan säätörengasta myötä- tai vastapäivään. Säätörengas 73

75 HUOLTO Renkaat VAROITUS! Kuluneilla, väärän kokoisilla, väärin asennetuilla tai väärillä ilmanpaineilla täytetyillä renkailla ajaminen heikentää huomattavasti ajo-ominaisuuksia. Varmista renkaiden oikeat ilmanpaineet sekä niiden kunto säännöllisesti. Käytä vain valmistajan suosituksen mukaisia rengaskokoja ja -tyyppejä. Urasyvyys Vaihda renkaat uusiin, kun urasyvyys on enää 3 mm. 3 mm Kiinnitysmuttereiden kiristysmomentit Älä voitele vanteiden kiinnitysmuttereita. Mutteri Sijainti Kiristysmomentti Mutteri (alumiinivanteet) Edessä ja takana 163 Nm Edessä ja takana 81 Nm Kartiomutteri Akselin mutteri Edessä 102 Nm Napojen mutterit Takana 150 Nm 74

76 HUOLTO Renkaat Renkaiden vaihto 1. Aja tasaiselle alustalle. Siirrä vaihde P-asentoon. Sammuta moottori. 2. Löysää vanteen kiinnitysmutterit. 3. Nosta ajoneuvon sivu tuen varaan niin, että renkaat ovat hieman irti maasta. 4. Irrota pyöränmutterit ja irrota pyörä. 5. Kun asennat pyörän paikalleen, varmista, että renkaan venttiili jää ulkosivulle ja renkaan pyörimissuunta on oikea. VAROITUS! Väärin asennetut pyörät vaikuttavat renkaiden kulumiseen ja ajoneuvon hallintaan, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Varmista aina, että mutterit on kiristetty oikeaan tiukkuuteen. Älä avaa itse akselin muttereita, joissa on sokka. 6. Kierrä mutterit sormitiukkuuteen. 7. Laske ajoneuvo renkaiden varaan. 8. Kiristä mutterit oikeaan tiukkuuteen. Puhdista usein Ohjaustehostin Sähköisellä ohjaustehostimella varustettujen ajoneuvojen ohjaustehostin ja sen ympäristö tulee pitää puhtaana. Siten ohjaustehostin jäähtyy tehokkaasti ja se toimii varmasti kaikissa olosuhteissa. 75

77 HUOLTO Valot Huonossa kunnossa olevat tai likaiset ajovalot heikentävät näkyvyyttä ja turvallisuutta. Puhdista ajovalot usein ja vaihda palaneet polttimot ehjiin ensi tilassa. Huolehdi myös ajovalojen suuntauksesta. Älä kosketa halogeenipolttimon lasiosaa paljain sormin. Sormista tarttuu lasiin rasvaa, aiheuttaa polttimon ylikuumenemisen ja lyhentää sen käyttöikää. Ajovalojen polttimon vaihto Ajovalojen johtoliittimet ovat pyöränkoteloissa. VAROITUS! Kuumat osat voivat aiheuttaa palovammoja. Anna polttimoiden jäähtyä ennen työskentelyä. 1. Irrota ajovalon johtoliitos. Vedä liittimestä, älä johdosta. 2. Irrota polttimo kääntämällä sitä vastapäivään. 3. Asenna uusi polttimo. Vihje: Varmista, että polttimon kanta sijoittuu oikein johtoliittimeen. 4. Asenna johtoliitin paikalleen. Johtoliitin Jarruvalot Jarruvalo syttyy, kun jarrupoljinta painetaan. Tarkasta jarruvalon syttyminen ennen jokaista ajokertaa. 1. Käännä virta-avain ON-asentoon. 2. Paina jarrupoljinta. Jarruvalon pitää syttyä, kun poljinta on painettu n. 10 mm. Jos valo ei syty, tarkasta polttimo. 76

78 HUOLTO Valot Ajovalojen suuntaus 1. Pysäköi tasaiselle kohdalle 7,6 metrin päähän seinästä. 2. Mittaa valoumpion keskikohdan korkeus maasta ja tee seinään merkki samalle korkeudelle. 3. Paina jarrua. Käynnistä moottori. Sytytä ajovalot. 4. Katso, mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 20 cm seinään merkityn korkeuden alapuolella kuljettajan istuessa ajoneuvossa. 5. Tarvittaessa kierrä ajovaloumpion takana olevaa säätöruuvia. 6. Löysää ruuvia, säädä umpion asentoa ja kiristä ruuvi. 7. Toista vaiheet 4-6, kunnes säätö on suosituksen mukainen. 77

79 HUOLTO Sulakkeet Jos ajoneuvo sammuu äkkiä tai ilmenee jokin muu yllättävä sähkövika, kannattaa tarkastaa sulakkeet. Jos sulake on palanut, syynä on yleensä oikosulku. Etsi mahdollinen oikosulku, korjaa se ja vaihda sulake. Varasulakkeita on sulakekotelossa, joka on matkustajan istuimen alla. Jos ajoneuvossa on ohjaustehostin, sen sulake on tehostimen sähköjohdossa sulakekotelon lähellä. Jos epäilet, että sulake tai rele ei toimi oikein, ota yhteys valtuutettuun Polarishuoltopisteeseen. Sulake Kohde 10A 10A 10A 20A 20A 20A 30A Jarruvalot Polttoainepumppu Neliveto Lisävarusteet, 12V-pistoke Moottorin ohjausyksikkö Ajovalot Ohjaustehostin (jos varustettu) RELE EFI RELE TUULETIN RELE POLTTOAINE- PUMPPU RELE AJOVALOT RELE EPS VARA 10A RELE RUNKO VALOT 20A ECU 20A AWD 10A JARRUVALOT 10A LISÄVAR. 20A RUNKO 30A LISÄVAR. 20A POLTTOAINEPUMPPU 10A VARA 20A Ohjaustehostimen sulake (jos varustettu) 78
