1 2014 RANGER RZR XP/XP OMISTAJAN KÄSIKIRJA

2 Sisältö JOHDANTO... 3 Ajoneuvon tunnistetiedot... 7 TURVALLISUUS... 8 Ajovarusteet... 8 Varoitustarrat ja niiden sijainti... 9 Kuljettajan turvallisuus AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Kojelauta Sähköinen ohjaustehostin (EPS) Istuimet Ohjauspyörä Matkustajan turvakahva Kuomu Polttoainesäiliön korkki Huoltoluukut Ovet Turvavyöt Vaihteenvalitsin Jarrupoljin Kaasupoljin Turvakehikko Neliveto (AWD) Mittaristo AJONEUVON KÄYTTÖ Sisäänajo Ennen ajoa tehtävät tarkastukset Turvallinen käyttötapa Moottorin käynnistäminen Moottorin sammuttaminen Jarruttaminen Pysäköiminen Ympäristöystävällinen ajotapa Ajo-ohjeet aloittelevalle kuljettajalle Ajaminen matkustajan kanssa

3 Liukkaalla ajaminen Ajaminen ylämäkeen Ajaminen rinteessä Ajaminen alamäkeen Vedessä ajaminen Esteiden ylittäminen Peruuttaminen Pysäköinti rinteessä Kuorman kuljettaminen Vetäminen VINSSI PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN HUOLTO Määräaikaishuollot Voitelusuositukset Moottoriöljy Voimansiirron öljyhuolto Sytytystulpat Sulakkeet Jäähdytysjärjestelmä Variaattori Suodattimet Äänenvaimennin Jarrut Jousituksen säädöt Renkaat Valot Toimenpiteet ajoneuvon uppoamisen jälkeen Ohjauslaitteisto Akku Puhdistus ja säilytys Ajoneuvon kuljetus VIANETSINTÄ TEKNISET TIEDOT HUOLTOMERKINNÄT POLARIS-HUOLTOTUOTTEITA

4 JOHDANTO TERVETULOA POLARIS-TIIMIIN Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttö sisältää aina vakavan onnettomuuden tai pahimmillaan hengen menetyksen riskin. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. TAKUUEHDOT Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polaris-huoltopisteessä. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, renkaita tai voimansiirron hihnaa. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. Takuukortin allekirjoitus vastaa takuusopimusta. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy Huolto-osasto Copyright 2013 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä RZR XP 1000 / RZT CP Omistajan käsikirja P/N

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD (malli) Takuukortin täyttö tapahtuu Extranetin avulla sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 4

6 JOHDANTO RZR 1000 on maastoajoneuvo. Tutustu lakeihin ja säädöksiin, jotka koskevat maastoajoneuvoja. Seuraavia varoitusmerkintöjä käytetään tässä kirjassa ja ajoneuvon varoitustarroissa. Ne kiinnittävät huomiota tilanteisiin, joissa kuljettajan turvallisuus on vaarassa tai ajoneuvo voi vahingoittua. Tutustu niiden merkityksiin. Huutomerkki kiinnittää huomion seikkoihin, joissa on henkilövahingon vaara. DANGER - VAARA Vakavan onnettomuuden tai kuoleman vaara on suuri. WARNING - VAROITUS! Varoittaa vakavan onnettomuuden tai hengen menettämisen riskistä. CAUTION - VAROITUS Onnettomuuden tai ajoneuvon vaurioitumisen riski saattaa kasvaa. NOTICE - HUOMAA: Merkintä kertoo ajoneuvon vaurioitumisen mahdollisuudesta. Kieltomerkki osoittaa, mitä EI SAA tehdä, jotta vaara vältetään. Kehotusmerkki osoittaa, mitä TÄYTYY tehdä, jotta vaara vältetään. 5

7 JOHDANTO VAROITUS! Varoitusten laiminlyönti voi johtaa vakavaan vahinkoon tai hengenvaaraan. POLARIS RZR XP 1000 ei ole lelu. Tämän ajoneuvon käsittely on erilaista kuin muiden ajoneuvojen. Törmääminen johonkin tai ajoneuvon kaatuminen voi tapahtua yllättäen aivan tavallisissa tilanteissa, kuten kääntyessä tai ajettaessa rinteessä tai esteen yli, jos kuljettaja ei ennakoi tilanteita. Lue Omistajan käsikirja. Tutustu huolella kaikkiin varoituksiin, turvallisuus- ja ajoohjeisiin, ennen kuin alat käyttää ajoneuvoa. Säilytä tämä käsikirja ajoneuvossa. Tämä ajoneuvo on tarkoitettu vain aikuisten käyttöön. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias (Suomessa alle 15 vuotta). Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan jalkojen täytyy ylettyä lattialle ja käsien turvakahvoihin. Älä anna ajoneuvoa vieraan käyttöön, ellei hän ole lukenut tätä käsikirjaa ja kaikkia varoitustarroja. Ajo-ohjeet aloittelevalle kuljettajalle löytyvät sivuilta 42. Sulje ovet ennen ajoa. Pidä kädet ja jalat aina ajoneuvon sisäpuolella. Ennen ajamista pue kypärä, jossa on visiiri tai käytä ajolaseja, hansikkaat, pitkähihainen paita tai takki, pitkät housut ja varrelliset ajokengät. Älä aja alkoholin tai huumeiden vaikutuksen alaisena. Polaris ja luonto Polaris on sitoutunut täyttämään viranomaisten laatimat, luontoa suojelevat määräykset kaikkialla maailmassa. Polaris toivoo myös asiakkaidensa ottavan huomioon luonnonsuojelun vaatimukset ja toimivan vastuullisesti. Maastoajoneuvoa tulisi käyttää vain niille osoitetuilla alueilla ja reiteillä. 6

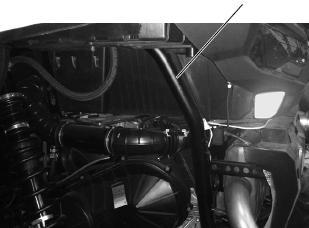

8 JOHDANTO Ajoneuvon tunnistetiedot Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virtaavaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virta-avaimet, virtalukko pitää vaihtaa. Rungon numero Moottorin sarjanumero XXXX Avaimen numero Ajoneuvon tyyppi ja malli: Rungon numero: Moottorin sarjanumero: Virta-avaimen numero: 7

9 TURVALLISUUS Ajovarusteet Sekä kuljettajan että matkustajien on käytettävä kypärää, jossa on visiiri, ajokäsineitä, pitkähihaista paitaa tai takkia ja varrellisia ajokenkiä. Turvavyöt on kiinnitettävä, aina kun ajoneuvossa istutaan. Turvavarusteet vähentävät merkittävästi vahingoittumista onnettomuustilanteessa. Pitkät hihat Käsineet Silmien suojaaminen Pitkät housut Kypärä Varrelliset kengät Kypärä Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). Silmien suojaus Silmälasit tai aurinkolasit eivät suojaa silmiä riittävästi. Silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. Ajokäsineet Tiukasti istuvat, moottoripyörä tai -kelkkakäyttöön suunnitellut, suojilla varustetut hanskat sopivat parhaiten maastoajoon. Jalkineet Parhaita jalkineita maastoajoon ovat jalkaterän ja nilkan hyvin suojaavat, tukevat saappaat, joissa on matalat korot. Älä koskaan aja sandaaleilla tai paljain jaloin. Vaatetus Käytä aina pitkähihaista paitaa tai takkia sekä pitkiä housuja. Sisäänrakennetuilla suojilla varustetut ajovaatteet ovat paras vaihtoehto. 8

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, noudata ajoneuvossa olevien varoitustarrojen ohjeita. Jos varoitustarra irtoaa tai kuluu lukukelvottomaksi, tilaa uusi Polaris-kauppiaaltasi. Jokaisessa varoitustarrassa sekä tässä kirjassa on tunnistenumero tilauksen helpottamiseksi. Turvallinen käyttö Ajokäyttäytyminen Kuorma ja ajonopeus Matkustajat Turvallinen käyttö Turvavyö Vaadi muitakin henkilöitä noudattamaan turvallisuusohjeita. Vähennä vahinkoriskiä: Älä salli ajoneuvolla temppuilua ja holtitonta ajamista! Varmista, että kuljettaja on vähintään 16-vuotias! (Suomessa 15-vuotias) Estä alkoholin ja huumaavien aineiden käyttö sekä kuljettajalta että matkustajilta! Älä salli ajamista yleisillä teillä! Noudata henkilömäärän rajoitusta: RZR XP vain 1 matkustaja RZR XP 4 korkeintaan 3 matkustajaa 9

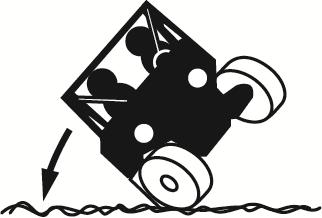

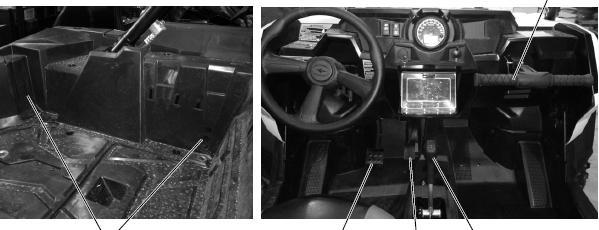

11 TURVALLISUUS Varoitustarrat ja niiden sijainti Ajokäyttäytyminen Vastuullinen ajotapa Vältä ajoneuvon hallinnan menetys: Vältä nopeita ohjausliikkeitä, sivuluistoa, kiemurtelua, äläkä koskaan aja rinkiä! Hidasta vauhtia ennen kääntymistä! Älä kiihdytä kääntymisen aikana! Ennakoi mäet, vaativa maasto, ajourat ja muut muutokset reitillä! Vältä kestopäällysteellä tai muulla kovalla alustalla ajamista! Vältä rinteessä ajamista viistosti rinteeseen nähden! Kaatuminen voi aiheuttaa vakavan henkilövahingon myös tasaisella maalla. Kuorma ja ajonopeus Älä koskaan ylitä ajonopeutta 110 km/h, jos kokonaiskuorma on suurempi kuin XP 1000: 195 kg XP4 1000: 390 kg Kehota matkustajia tarkkaavaisuuteen ja ennakoi Jos epäilet, että ajoneuvo voi kaatua, vähennä vahingon riskiä seuraavasti: Pidä tukevasti kiinni ohjauspyörästä tai turvakahvoista ja varaudu kaatumiseen. Pidä kaikki kehon osat ajoneuvon sisäpuolella! Turvavyö VAROITUS! Ajoneuvon väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Suojaudu Kiinnitä turvavyö! Käytä viranomaisten hyväksymää kypärää ja suojaavaa ajoasua! Sulje ovet! Kaikkien ajoneuvossa olevien henkilöiden pitää istua selkä selkänojaa vasten, jalat tukevasti lattialla ja kädet ohjauspyörällä tai turvakahvoissa. Pysytelkää kokonaan ajoneuvon sisäpuolella! TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA OHJEITA JA VAROITUKSIA

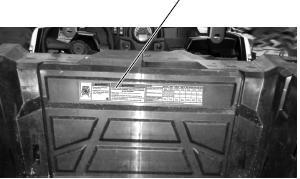

12 TURVALLISUUS Varoitustarrat ja niiden sijainti Kuorma / Matkustaja / Rengaspaineet VAROITUS! Älä koskaan kuljeta matkustajaa kuormalavalla. Matkustaja voi pudota kyydistä ja loukkaantua vakavasti. Kuorma / Matkustaja / Rengaspaineet VAROITUS! VÄÄRÄ RENGASPAINE TAI YLIKUORMA voi aiheuttaa ajoneuvon hallinnan menettämisen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Hidasta vauhtia ja varaudu pidempiin jarrutusmatkoihin, kun kuljetat kuormaa. Liian suuri, huolimattomasti sidottu, liian pitkä tai toispuoleisesti sijoitettu kuorma vaikeuttaa ajoneuvon hallittavuutta. Kuorma tulee keskittää ja sijoittaa mahdollisimman alas. Vähennä vauhtia ja kuormaa vaikeassa maastossa. Ole erityisen varovainen, jos kuorma ylittää lavan mitat. RZR XP 1000 RZR XP KUORMALAVAN KANTAVUUS 136 kg 136 kg RENGASPAINEET EDESSÄ 1,1 bar TAKANA 1,1 bar SUURIN SALLITTU KOKONAISKUORMA SIS. KULJETTAJA, MATKUSTAJA, KUORMA, LISÄVARUSTEET Tutustu Omistajan käsikirjan kuormausohjeisiin. EDESSÄ 1,3 bar TAKANA 1,4 bar 336 kg 408 kg 11

13 TURVALLISUUS Varoitustarrat ja niiden sijainti Variaattori VAROITUS! Voimansiirron osien virheellinen huolto tai korjaaminen voi aiheuttaa ajoneuvon rakenteiden rikkoutumiseen, vakavaan onnettomuuteen tai hengenvaaraan. Pidä variaattorin seutu ja tuuletuskanava puhtaana roskista. Ilmanottokotelo Varoitus roskista Käytä vain valmistajan hyväksymää suodatinta. Puhdista lika ja roskat huolellisesti ilmanottokanavasta ennen suodattimen asentamista. Suodattimen pitää olla kunnolla paikallaan ennen kannen kiinnittämistä. Varoitus ilmanottokotelosta 12

14 TURVALLISUUS Kuljettajan turvallisuus VAROITUS! Ohjeiden vastainen käyttö voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Noudata kaikkia turvallisuusohjeita, joita annetaan tässä kirjassa. Lue osio AJONEUVON KÄYTTÖ ja opettele oikea ajotekniikka. Tutustu ajoneuvoon Turvallisuuden varmistamiseksi tutustu huolellisesti Omistajan käsikirjaan ja sen tarjoamaan tietoon ajoneuvon turvallisesta käytöstä. Kuljettajan täytyy ymmärtää, kuinka ajoneuvoa hallitaan oikein erilaisissa tilanteissa ja maastoissa. Muista, että kaikkien ajoneuvoa käyttävien pitää lukea ja ymmärtää Omistajan käsikirjassa annetut varoitukset ja ohjeet ennen ajamista. Pyydä heitä lukemaan Ajo-ohjeet aloittelevalle kuljettajalle sivulta 42. Ikärajoitukset Tämä ajoneuvo on tarkoitettu vain AIKUISTEN KÄYTTÖÖN. Älä kuljeta tätä ajoneuvoa, jos olet alle 16-vuotias. Suomessa alaikäraja on 15 vuotta maastokäytössä. Alle 12-vuotias ei saa olla matkustajana tässä ajoneuvossa. Matkustajan selän täytyy ylettyä selkänojaa vasten, jalkojen lattialle ja käsien turvakahvoihin. Alkoholi tai päihteet Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. 13

15 TURVALLISUUS Kuljettajan turvallisuus Päivittäinen seuranta Suosittelemme painokkaasti noudattamaan täydellisesti ajoneuvolle laadittua päivittäisen tarkastuksen listaa sekä suositeltuja huoltovälejä. Näiden toimenpiteiden tarkoitus on varmistaa ajoneuvon turvallisuus sekä luotettavuus. Suojavarusteet Käytä aina viranomaisten hyväksymää oikean kokoista kypärää sekä asianmukaisia ajolaseja tai kypärään kiinnitettyä visiiriä. Pue myös täyspitkät ajovarusteet (pitkät hihat, pitkät housut), ajohanskat ja tukevat kengät. Turvavyöt Ajaminen ilman turvavyötä lisää vakavan vamman riskiä onnettomuustilanteessa tai äkkinäisessä pysähtymisessä. Kaikkien ajoneuvossa istuvien on käytettävä turvavyötä aina, kun ajoneuvo liikkuu. Ovet Ajaminen ovet auki lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Sulje ovet aina, ennen kuin lähdet liikkeelle. Pidä aina kädet ja jalat ajoneuvon sisäpuolella. Muista, että ovia ei ole tarkoitettu käsinojiksi. Matkustajien kuljettaminen Älä ota matkustajaa kyytiin, ennen kuin sinulla riittävästi ajokokemusta. RZR XP: Matkustajia saa olla vain yksi. RZR XP 4: Matkustajia saa olla korkeintaan kolme. Matkustajien on istuttava istuimilla turvavyöt kiinnitettyinä. 14

16 TURVALLISUUS Kuljettajan turvallisuus Kuorman kanssa ajaminen Sekä kuorman että matkustajien paino vaikuttaa ajoneuvon käyttäytymiseen. Turvallisuuden takia harkitse aina, miten sijoitat kuorman ja miten ajat sen kanssa. Noudata tämän kirjan ohjeita kuorman lastaamisesta, rengaspaineista, vaihteiden käytöstä ja ajonopeudesta. Älä ylitä ajoneuvon maksimikantavuutta. Maksimikantavuus on ilmoitettu tämän kirjan sivuilla Tekniset tiedot sekä ajoneuvoon sijoitetussa tarrassa. Jos matkustajasta/matkustajista kertyvä paino lisääntyy, täytyy ehkä kuorman painoa vastaavasti vähentää. Suositellut rengaspaineet on ilmoitettu tämän kirjan sivuilla Tekniset tiedot sekä ajoneuvoon sijoitetussa tarrassa. Noudata aina seuraavia ohjeita: MISSÄ TAHANSA alla olevassa tilanteessa: Matkustajan ja/tai kuorman paino on yli puolet kantokyvystä Vaativa maastoajo Esteiden ylittäminen Rinteeseen nousu Hinaaminen Tee KAIKKI seuraavat: 1. Aja hitaasti. 2. Tarkista rengaspaineet. 3. Noudata erityistä varovaisuutta. Matkustaja kuormalavalla Älä kyyditse ketään kuormalavalla. Matkustaja voi pudota sieltä tai joutua kosketuksiin ajoneuvon liikkuvien osien kanssa. Matkustajan oikea paikka on istuimella turvavyö kiinnitettynä. Päällystetyllä pinnalla ajaminen Päällystetyillä pinnoilla ajaminen saattaa vaikuttaa ajoneuvon hallintaan (maantiet, jalkakäytävät, pysäköintialueet). Älä tee äkkinäisiä ohjausliikkeitä! Ajoneuvon renkaat on suunniteltu vain maastoajoa varten. 15

17 TURVALLISUUS Kuljettajan turvallisuus Suuri ajonopeus Liian suuri ajonopeus voi johtaa ajoneuvon hallinnan menettämiseen. Aja vain sellaisella nopeudella olosuhteisiin, maaperän laatuun ja taitoihisi nähden, että riskejä ei pääse syntymään. Väärä ohjaustekniikka Väärä ohjaustekniikka lisää ajoneuvon hallinnan menettämisen riskiä ja siten onnettomuusriskiä. Noudata aina kääntymisohjeita. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. Harjoittele kääntymistä hitaissa nopeuksissa. Temppuilu Keuliminen, hypyt, kahdella pyörällä ajo ja muut vastaava temput lisäävät riskiä menettää ajoneuvon hallinta. Älä temppuile! Vältä näyttämisen tarvetta. Ajaminen ylämäkeen ja alamäkeen Väärä ajotekniikka jyrkkää mäkeä noustessa tai laskeutuessa voi johtaa ajoneuvon hallinnan menettämiseen tai sen kaatumiseen. Noudata tässä kirjassa annettuja ohjeita sivuilla Rinteessä ajaminen Rinteessä ajamista pitäisi välttää. Jos se kuitenkin on välttämätöntä, noudata rinteessä ajamisen ohjeita. Katso sivu 46. Vauhdin hiipuminen ylämäessä Moottorin sammuminen tai alaspäin luisuminen jyrkässä nousussa voi aiheuttaa ajoneuvon kaatumisen. Etene tasaisesti vedättäen pumppaamatta kaasua. Jos joudut pysähtymään: Paina jarruja rauhallisesti. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. 16

18 TURVALLISUUS Kuljettajan turvallisuus Ajaminen vieraassa maastossa Tuntemattomassa maastossa kivet, kannot ja kuopat voivat yllättää ajajan, mikä voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Varaudu muuttuviin maastoolosuhteisiin. Peruuttaminen Ennen kuin alat peruuttaa, varmista, ettei ajoneuvon takana ole ihmisiä tai esteitä. Peruuta hitaasti. Vältä nopeita ohjausliikkeitä. Väärät rengaspaineet Ajoneuvon käyttö väärillä rengaspaineilla tai rengastyypillä voi johtaa hallinnan menettämiseen tai onnettomuuteen. Käytä vain valmistajan suosittelemia rengastyyppejä ja -kokoja sekä suositeltuja rengaspaineita. Liukkaalla ajaminen Liian karkealla, liukkaalla tai pehmeällä alustalla saattavat renkaat menettää pidon ja aiheuttaa ajoneuvon hallinnan menettämisen ja ympäriajon. Vähennä nopeutta ja etene varovasti, jos joudut ajamaan liukkaassa maaston kohdassa. Esteiden ylittäminen Noudata ohjeita, jotka koskevat esteiden ylittämistä. Vältä kaatuneiden puiden tai isompien kivien yli ajamista. Katso sivu 48. Vedessä ajaminen Noudata vedessä ajamisen ohjeita. Älä aja syvässä tai voimakkaasti virtaavassa vedessä, koska renkaat voivat nousta kellumaan eikä ajoneuvoa voi silloin hallita. Jos veteen ajaminen on välttämätöntä, noudata ohjeita sivulla 47. Märät jarrut voivat menettää tehonsa. Testaa jarruja, kun olet noussut vedestä. Jarruta kevyesti useita kertoja, samalla kun ajat hitaasti eteenpäin. Kitka kuivattaa jarrupaloja. 17

19 TURVALLISUUS Kuljettajan turvallisuus Jäällä ajaminen Älä aja järven tai meren jäällä, ellet ole täysin varma, että se on tarpeeksi vahva kantamaan ajoneuvon, sen kuorman sekä mahdolliset seurueen muut ajoneuvot. Viallinen ajoneuvo Jos ajoneuvo on kaatunut tai ollut osallisena onnettomuudessa, tarkistuta valtuutetussa Polaris-huoltopisteessä ainakin sen jarrut, kaasu ja ohjausjärjestelmä. Kuorman lastaaminen Älä ylitä ajoneuvokohtaista kuormasuositusta. Kuorman painon tulee olla oikein jakautunut ja kuorma sidottu huolellisesti. Aja alhaisemmalla nopeudella ja noudata kuorman kuljettamisen tai hinaamisen ohjeita. Katso sivut Huolehdi, että jarrutusetäisyyttä on riittävästi. Polttoaineen käsittely Bensiini on erittäin helposti syttyvää ja räjähdysaltista määrätyissä olosuhteissa. Siksi: Ole erityisen varovainen, kun käsittelet polttoainetta. Sammuta moottori aina ennen tankkausta. Tankkaa vain ulkona tai hyvin tuulettuvassa tilassa. Siirrä helposti syttyvät materiaalit kauemmaksi tankkauksen ajaksi. Älä tupakoi, käytä avotulta tai aiheuta kipinöitä tankkauksen aikana tai tilassa, jossa polttoainetta säilytetään. Älä täytä tankkia liian täyteen niin, että polttoaineen pinta nousee täyttöaukon reunan tasalle. Jos polttoainetta roiskuu iholle tai vaatteille, pese roiskeet heti vedellä ja saippualla. Vaihda vaatteet. 18

20 TURVALLISUUS Kuljettajan turvallisuus Altistuminen pakokaasuille Pakokaasut sisältävät hiilimonoksidia eli häkää. Sen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Älä koskaan käytä moottoria suljetussa tilassa. Kuuma pakoputkisto Pakoputkiston osat ovat hyvin kuumia ajon aikana ja heti sen jälkeen. Kuumat osat voivat aiheuttaa vakavia palovammoja. Älä koske kuumiin pakoputkiston osiin. Huolehdi, etteivät mitkään helposti syttyvät materiaalit pääse kosketuksiin pakoputkiston kanssa. Huomaa myös aluskasvillisuuden syttymisriski. Pidä huolta, että kuivaa roskaa ei pääse kertymään ajoneuvon alustaan. Ajoneuvon luvaton käyttö Avaimen jättäminen virtalukkoon voi johtaa ajoneuvon luvattomaan käyttöön. Luvaton kuljettaja voi olla liian nuori tai vailla kokemusta maastoajoneuvoista, jolloin onnettomuuden riski on suuri. Poista aina avain virtalukosta, kun ajoneuvoa ei käytetä. Rakenteiden muuttaminen Polariksen tavoitteena on varmistaa ajoneuvon turvallisuus kaikissa olosuhteissa siten, ettei ajoneuvojen käytöstä aiheudu vaaraa niiden käyttäjille tai ympäristölle. Ajoneuvojen rakenteet on suunniteltu huolellisesti ja turvallisuusnäkökohdat huomioon ottaen. Ajoneuvoon ei saa tehdä suorituskykyä parantavia tai rakenteisiin vaikuttavia muutoksia. Erityisesti moottorien tehoa ja ajoneuvon huippunopeutta lisääviä viritystoimenpiteitä ei saa tehdä. Kaikki alkuperäisiin rakenteisiin tehtävät muutokset lisäävät vahinkojen riskiä. Polaris-ajoneuvon takuu raukeaa välittömästi, jos ajoneuvon rakennetta muutetaan siten, että sen suorituskyky paranee. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaan asennettuja. 19

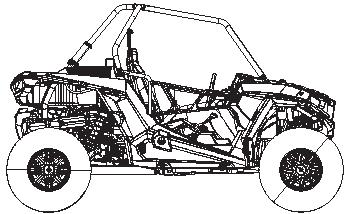

21 AJONEUVON RAKENNE JA HALLINTALAITTEET Ajoneuvon osat Kuvassa RZT XP 4 Turvakehikko Kuormalava Ohjauspyörä Jäähdytin Polttoainesäiliön korkki Ovet Matkustajan turvakahva Kuormalavan sidontapisteet Jarrupoljin Vaihteenvalitsin (4 nurkassa) Kaasupoljin 20

22 AJONEUVON RAKENNE JA HALLINTALAITTEET Kojelauta Ajovalot Neliveto Mittaristo Virtalukko 12V Virtapistoke Virtapistoke Virtapistokkeeseen voi liittää sähköä vaativan lisävarusteen. Kojelaudan virtapistokkeen liitännät ovat kojelaudan takana. Toinen pistoke (jos varustettu) on takana matkustajatilassa. Sen liitännät ovat takaistuimen alla. Virtalukko Virta-avaimelle on kolme asentoa. Avaimen voi poistaa virtalukosta OFF-asennossa. OFF ON START Moottori on sammutettu. Virta katkaistu, vain lisävirtapistokkeessa 12 V Virta on kytketty. Ajoneuvon sähkölaitteita voi käyttää Käännä avain START-asentoon, moottori käynnistyy. Avain palautuu itsestään ON-asentoon. Ajovalojen käyttökytkin Ajovalot voi kytkeä vain, kun virta-avain on ON-asennossa. Keinukytkimen yläosalla sytytetään kaukovalot. Kytkimen keskiasennossa palavat ajovalot. Paina kytkimen alaosaa, kun haluat sammuttaa ajovalot. Jos valot ovat päällä, kun moottori sammutetaan, ne palavat vielä noin 30 sekunnin ajan. 21

23 AJONEUVON RAKENNE JA HALLINTALAITTEET Kojelauta Nelivedon kytkin Kytkimellä on kaksi asentoa. Kun yläosa on painettuna, kaikki neljä pyörää vetävät. Kun alaosa on painettuna, vain takapyörät vetävät. Lue nelivedon käytöstä sivulta 30. Sähköinen ohjaustehostin (EPS) Sähköinen ohjaustehostin (jos varustettu) kytkeytyy päälle, kun virta-avain käännetään ON-asentoon. Merkkivalo syttyy hetkeksi. Ohjaustehostin on päällä aina, kun moottori käy. Virransäästön takia EPS kytkeytyy pois 5 minuutin kuluttua moottorin sammuttamisesta, jos avain jää ON-asentoon. EPS-valo palaa merkkinä siitä, että EPS on suljettu. Käännä avainta OFF- ja sitten ON-asentoon, jolloin ohjaustehostin kytkeytyy uudelleen päälle. Jos merkkivalo jää palamaan moottorin käynnistämisen jälkeen, ohjaustehostin ei toimi. Vie ajoneuvo Polaris-huoltopisteeseen. Kokeile aina ennen ajoa, että istuimien selkänojat on lukittu paikoilleen. Istuimen säätäminen Istuimet Jos istuin on varustettu etureunan alla olevalla säätövivulla, vedä sitä vasemmalle. Siirrä istuinta eteen- tai taaksepäin sopivaan kohtaan. Vapauta vipu. Istuin lukittuu säädetylle kohdalle. Muissa istuimissa löysää (älä irrota) istuimen alla olevat ruuvit (4 kpl). Siirrä istuinta eteentai taaksepäin sopivaan kohtaan. Kiristä ruuvit momenttiin 5,4 Nm. Älä kiristä liikaa! 22

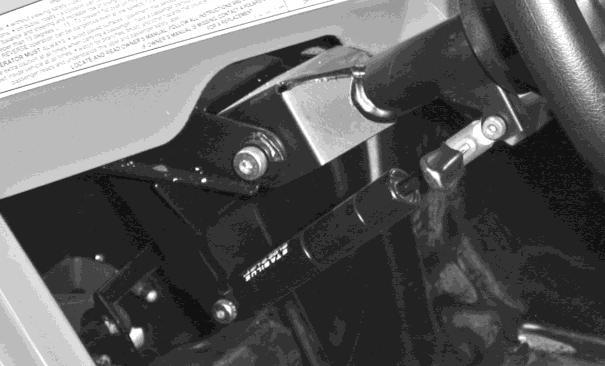

24 AJONEUVON RAKENNE JA HALLINTALAITTEET Istuimet Istuimen irrottaminen 1. Vedä ylöspäin lukitussalvasta, joka on istuimen takareunan alla. 2. Käännä istuin eteenpäin. 3. Nosta istuinta ylöspäin ja pois ajoneuvosta. 4. Asenna istuin paikalleen päinvastaisessa järjestyksessä. Varmista, että etureunan kielekkeet asettuvat istuimen tukirungon alle. 5. Paina napakasti istuimen takareunasta, jotta istuin lukittuu paikalleen. Etuistuimen tukirunko Istuimen lukko Ohjauspyörä Ohjauspyörän korkeutta voi säätää kuljettajalle sopivaksi. Nosta säätövipua ja pidä sitä ylhäällä samalla, kun nostat tai lasket ohjauspyörää. Vapauta vipu, kun ohjauspyörä on sopivalla korkeudella. Säätövipu 23

25 AJONEUVON RAKENNE JA HALLINTALAITTEET Matkustajan turvakahva Säädä matkustajan turvakahva sopivaan asentoon ennen ajoa. Varmista, että sokka ja varmistuslenkki ovat hyvin paikallaan säätämisen jälkeen. 1. Irrota lenkki sokan päästä. 2. Irrota sokka tangosta. 3. Siirrä kahvaa niin, että tangon pituus on matkustajalle sopiva. 4. Asenna sokka takaisin tangon reikien, adapterin ja säätöreikien läpi. 5. Aseta lenkki takaisin paikalleen. Säätöreiät Adapteri Varmistuslenkki Sokka Tangon reiät 24

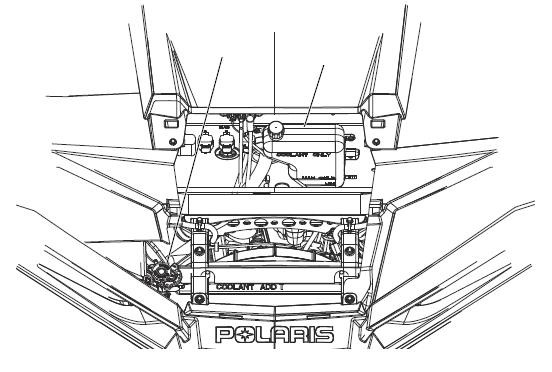

26 AJONEUVON RAKENNE JA HALLINTALAITTEET Kuomu Irrottamalla kuomun pääsee käsiksi jäähdyttimen korkkiin ja jäähdytysnesteen paisuntasäiliöön. 1. Kierrä kuomun kiinnikkeitä ¼ kierrosta. 2. Ota kiinni kuomun ylemmästä reunasta ja nosta ylöspäin. 3. Käännä kuomua eteenpäin ja nosta ylöspäin. Alemmat koukut irtoavat. 4. Nosta kuomu pois. Kuomun kiinnikkeet Jäähdyttimen korkki Paisuntasäiliö 25

27 AJONEUVON RAKENNE JA HALLINTALAITTEET Polttoainesäiliön korkki Polttoainesäiliön korkki sijaitsee ajoneuvon oikealla puolella matkustajan istuimen vieressä. Käytä 98-oktaanista bensiiniä tai 95 E10- bensiiniä. Älä käytä polttoainetta, jonka etanolipitoisuus on suurempi kuin 10 prosenttia (E-85). Huoltoluukut Moottorin huoltoluukku on istuimien takana ajoneuvon rungossa. Poista istuimet ja huoltoluukku, niin pääset käsiksi moottorin huollettaviin osiin. Kuormalavan huoltoluukku on lavan pohjalla. Sitä kautta voi lisätä moottoriöljyä, vaihtaa sytytystulpat ja ilmansuodattimen. Tämän ajoneuvon ohjaamossa on ovet. Ovet Ajaminen ilman ovia tai ovet avoinna lisää vakavan vamman riskiä onnettomuustilanteessa tai ajoneuvon kaatuessa. Varmista aina, että ovet ovat varmasti kiinni, ennen kuin lähdet liikkeelle. Tutki ovien ja lukkolaitteiden kunto ennen jokaista ajokertaa. Vaihda kuluneet tai vaurioituneet osat uusiin viipymättä. Ne voit hankkia Polaris-kauppiaalta. 26

28 AJONEUVON RAKENNE JA HALLINTALAITTEET Turvavyöt Tässä ajoneuvossa on kolmipistevyöt kaikissa istuimissa. Varmista aina, että kaikki ajoneuvossa istuvat henkilöt ovat kiinnittäneet turvavyönsä ennen liikkeelle lähtöä. Käytä turvavyötä seuraavasti: 1. Vedä kolmipistevyön lukkosolkea alaspäin ja rinnan yli lukkosolkeen istuimen sisäreunassa. Vyön tulee asettua tiiviisti lantion yli ja viistosti rinnan yli. Varmista, että vyö ei ole kiertynyt. 2. Työnnä lukkosolki lukkoon niin, että se napsahtaa. 3. Kiristä vetämällä hihnasta. 4. Avaa turvavyö painamalla lukon punaista nappia. Turvavyön kunnon tarkastaminen Turvavöiden kunto ja toiminta tulee tarkastaa aina ennen ajoneuvon käyttöä. 1. Työnnä lukkosolki lukkoon niin, että se napsahtaa. Soljen pitää liukua lukkoon pehmeästi. Napsahdus kertoo, että solki on lukittunut. 2. Paina lukossa olevaa punaista nappia ja varmista, että turvavyö avautuu. 3. Vedä turvavyöt ulos täyteen pituuteensa ja tarkasta niiden kunto. Vyön tulee olla puhdas ja ehjä. Jos siinä on vaurioita, kuten viiltoja, hiertymiä tai reikiä tai se ei kelaudu sujuvasti, turvavyö on tarkastettava valtuutetussa Polaris-huoltopisteessä ja tarvittaessa vaihdettava uuteen. 4. Turvavyötä voi puhdistaa pesusienellä ja miedolla saippuavedellä. Älä käytä valkaisevaa pesuainetta tai kodin yleispesuaineita. Huuhtele lukot ja rullat säännöllisesti. Turvavöiden lukot Rulla 27

29 AJONEUVON RAKENNE JA HALLINTALAITTEET Vaihteenvalitsin P: Park = pysäköinti R: Reverse = peruutus N: Neutral = vapaa L: Low = hidas eteenpäin H: High = nopea eteenpäin Siirrä vaihteenvalitsinta, kun moottorin kierrokset ovat tyhjäkäynnillä. Älä käytä vaihteenvalitsinta ajoneuvon liikkuessa tai moottorin kierrosten ollessa selkeästi yli tyhjäkäynnin. Vaihteenvalitsin Vihje: Vaihteiston vivuston tulee olla oikein säädetty, jotta voimansiirron osat eivät rikkoutuisi. Jos vaihteen valitsin takertelee tai tuntuu epämääräiseltä etkä löydä helposti korjattavaa vikaa, ota yhteys valtuutettuun Polarishuoltopisteeseen. HUOMAA: Vaihteenvalitsimen käyttö ajoneuvon liikkuessa tai moottorin kierrosten ollessa selkeästi yli tyhjäkäynnin saattaa aiheuttaa voimansiirron osien rikkoutumisen. Hitaan nopeusalueen käyttö (L) Vaihda hitaalle nopeusalueelle seuraavissa tilanteissa: kun ajat vaativassa maastossa tai ylität esteen kun ajat kuljetustrailerille kun kuljetat raskasta kuormaa 28

30 AJONEUVON RAKENNE JA HALLINTALAITTEET Jarrupoljin Paina jarrupoljinta, kun haluat hidastaa vauhtia tai pysäyttää ajoneuvon. Paina jarrua myös, kun käynnistät moottorin. Jarrupoljin Kaasupoljin Kaasupoljin Paina poljinta alaspäin, kun haluat lisätä moottorin käyntinopeutta. Poljin palautuu jousen avulla itsestään. Tarkasta aina ennen käynnistämistä, että kaasupoljin palautuu normaalisti. HUOMAA: Jos kaasu- ja jarrupoljinta painetaan samanaikaisesti, moottorin tehoa rajoitetaan. Turvakehikko Tarra (kehikossa tai matkustajan puolella lantion suojakaaressa) Turvakehikko on tarkoitettu yhdessä turvavöiden kanssa suojaamaan ajoneuvossa istuvia mahdollisen ympäriajon aikana. Se täyttää USA:n työturvallisuushallinnon vaatimukset (OSHA ). Jos huomaat turvakehikossa minkäänlaisia vaurioitumisen merkkejä, tarkastuta se valtuutetussa Polaris-huoltopisteessä. Mikään laite ei voi täydellisesti taata henkilöiden turvallisuutta, jos ajoneuvo pyörähtää ympäri. Noudata aina tässä kirjassa olevia ohjeita turvallisesta ajotavasta. VAROITUS! Ajoneuvon kaatuminen voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. 29

31 AJONEUVON RAKENNE JA HALLINTALAITTEET Neliveto kytketään päälle kytkimellä, jossa on kaksi asentoa. Kun kytkimen alaosa on painettuna, ajoneuvo on takapyörävetoinen. Kun kytkimen yläosa on painettuna, kaikki pyörät vetävät ja mittaristossa palaa nelivedon merkkivalo. 4x4-asennossa etupyörien veto kytkeytyy välittömästi, kun takapyörät menettävät pidon. Takapyörien pidon palauduttua etupyörien veto kytkeytyy irti automaattisesti. Nelivedon käytölle ei ole aikarajoitusta. Neliveto (AWD) Nelivedon käyttö Neliveto voidaan kytkeä päälle ja pois, kun ajoneuvo liikkuu. Ajoneuvon turvajärjestelmät huolehtivat siitä, että neliveto kytkeytyy vasta, kun moottorin kierrokset ovat riittävän pienet (alle 3100 k/min). Kun nelivetovalmius on kytketty, se pysyy päällä, kunnes valintakytkimellä valitaan takaveto. Jos neliveto kytketään pois silloin, kun etupyörätkin vetävät, se kytkeytyy pois vasta, kun takapyörät eivät enää luista. Kytke nelivetovalmius päälle jo ennen kuin ajat nelivetoa vaativaan maaston kohtaan. Jos takarenkaat pyörivät tyhjää, vapauta kaasu, ennen kuin kytket nelivedon. HUOMAA: Nelivedon kytkeminen, kun takapyörät pyörivät tyhjää, saattaa vaurioittaa vakavasti voimansiirtoa. Ota neliveto käyttöön vain silloin, kun takapyörillä on pitoa tai ajoneuvo on paikallaan. 30

32 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo HUOMAA: Painepesuri voi vahingoittaa ajoneuvon osia. Pese käsin tai letkulla ja käytä mietoa pesuainetta. Jotkut kemikaalit, kuten hyönteisten torjunta-aineet, vahingoittavat näytön pintaa ja muita muoviosia. Älä puhdista mittaristoa alkoholipitoisella aineella. Jos bensiiniä roiskuu mittaristolle, pyyhi se heti pois. Nopeusmittari Merkkivalot MODE-nappi Ajotietokone Nopeusmittari näyttää ajonopeuden joko maileina tai kilometreinä tunnissa. Katso sivu 34. MODE-napilla siirrytään eri näyttötiloihin. Lue sivulta 34 alkaen. 31

33 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Merkkivalot Merkki Merkitys Ajonopeus Mittari näyttää ajonopeuden joko maileina tai kilometreinä tunnissa. Lämpötila EPS Vapaa Kaukovalot Turvavyö /kypärä Tarkista moottori Merkkivalo syttyy, kun moottori on ylikuumentunut. Jos valo vilkkuu, moottori on ollut pitkään liian kuuma ja järjestelmä laskee automaattisesti moottorin tehoa. Tämä merkkivalo syttyy, kun virta-avain on ON-asennossa. Se sammuu, kun moottori käynnistetään. Jos valo jää palamaan moottorin käydessä, EPS-järjestelmässä on vika. Ota yhteys valtuutettuun Polaris-huoltopisteeseen. Vaihde on vapaalla ja virta-avain ON-asennossa. Kaukovalot ovat kytkettynä. Merkkivalo vilkkuu useita sekunteja sen jälkeen, kun virta-avain on käännetty ON-asentoon. Valo muistuttaa kuljettajaa tarkistamaan, että kaikilla ajoneuvossa istuvilla on kypärä päässä ja turvavyöt kiinnitettyinä. Moottorin ohjausjärjestelmässä on vika. Älä käytä ajoneuvoa, kun tämä merkkivalo palaa. Ota yhteys valtuutettuun Polarishuoltoon. Ajotietokone Mittaristo sisältää ajotietokoneen näytön. Käynnistettäessä kaikki valot syttyvät sekunniksi. Vihje: Jos mittariston valot eivät syty virran kytkemisen jälkeen, syy on todennäköisesti ajoneuvon sähköjärjestelmässä ollut ylijännitepiikki, minkä vuoksi ajotietokoneen suojajärjestelmä on kytkenyt näytön pois toiminnasta. Jos näin tapahtuu, vie ajoneuvo Polaris-huoltopisteeseen vianmääritystä varten. Näyttöön on tehtaalla asetettu anglosaksisen mittajärjestelmän mukaiset yksiköt. Ne on mahdollista muuttaa eurooppalaisiksi metrisen järjestelmän mukaisiksi. 32

34 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo 1. Voimansiirron nopeusalueen ja suunnan näyttö H = High - nopea eteenpäin L = Low - hidas eteenpäin N = Neutral - vapaa R = Reverse - peruutus P = Park - pysäköinti -- = signaalivirhe (tai valitsin vaihteiden välissä) 2. Polttoainemittari - Palkit havainnollistavat jäljellä olevan polttoaineen määrän. Kun viimeinen palkki näyttää tyhjää, aktivoituu polttoaineen määrän varoitus. Kaikki palkit vilkkuvat. Tankkaa välittömästi. Vihje: Jos polttoaineen määrän ilmaisin puuttuu näytöltä, anturin sähköpiirissä on virtapiirivika. Vie ajoneuvo Polaris-huoltopisteeseen. 3. Numeronäyttö Matka- ja osamatkamittarien, moottorin käyttötuntien ja ohjelmoitavan huoltoväli-ilmaisimen näyttö. 4. Ali- tai ylijännitteen varoitussymboli - Tämä varoitussymboli ilmestyy useimmiten silloin, kun ajoneuvoa käytetään liian pienillä moottorin käyntikierroksilla, jolloin laturi ei tuota tarpeeksi virtaa. Varoitussymboli voi myös ilmestyä, jos akkua kuormitetaan liikaa erilaisilla virtaa kuluttavilla varusteilla (ajovalot, jäähdyttimen puhallin ja sähkötoimisia lisävarusteita päällä yhtä aikaa). Aja suuremmilla kierroksilla tai lataa akkua erillisellä laturilla. 5. Kello - Valittavissa joko 12 tai 24 tuntia. 6. Huoltoväli - Vilkkuva työkalun kuva ilmoittaa, että huoltoväli on täyttynyt. Vie ajoneuvo määräaikaishuoltoon. Lue sivulta 35, miten huoltoväli asetetaan. 7. AWD - Syttyy, kun neliveto on kytketty. 33

35 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Perustilat: Siirry MODE-painikkeella eri näyttötiloihin. Yksiköt (anglosaksinen / metrinen järjestelmä) Vihje: Kun haluat poistua asetustilasta, sammuta virta virta-avaimella. Odota 5 sekuntia ja kierrä virta päälle. Mittarin näyttö palaa siihen näyttötilaan, missä se oli ennen asetusten tekemistä. Anglosaksinen järjestelmä Metrinen järjestelmä Matka maili kilometri Polttoaine gallona (Am.) litra Lämpötila Fahrenheit Celsius Aika 12 tuntia 24 tuntia 1. Käännä virta-avain OFF-asentoon. 2. Paina MODE-nappia samanaikaisesti, kun käännät virta-avaimen ON-asentoon. 3. Kun näytöllä vilkkuu matkamittari, painele MODE-nappia, kunnes näytöllä on haluttu toiminto. 4. Tallenna asetus painamalla MODE-nappia pitkään. Näyttö vaihtuu seuraavaan asetustilaan. 5. Tee muut asetukset samalla tavalla. Kellonajan asettaminen Vihje: Aika on asetettava uudelleen sen jälkeen, kun akku on ollut irrotettuna. 1. Käännä virta-avain ON-asentoon. 2. Painele MODE-nappia, kunnes näytöllä on matkamittarin lukema. 3. Pidä MODE-nappia alhaalla, kunnes aikanäytön ensimmäinen segmentti vilkkuu. Vapauta MODE-nappi. 4. Vilkkumisen aikana painele MODE-nappia, kunnes näytöllä on oikea numero. 5. Pidä MODE-nappia alhaalla, kunnes seuraava segmentti vilkkuu. Vapauta nappi. 6. Toista vaiheet 4 ja 5, kunnes neljäskin segmentti on asetettu. Silloin uudet asetukset tallentuvat ja näyttö siirtyy pois asetustilasta. 7. Käännä virta-avain OFF-asentoon. 34

36 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Matkamittari Matkamittari mittaa ajoneuvolla ajetun kokonaismatkan. Osamatkamittari Osamatkamittariin tallentuu edetty matka siitä hetkestä alkaen, kun mittari on nollattu. Hae näyttöön MODE-painikkeella osamatkamittari. Paina MODE-painiketta, kunnes näytön lukema nollautuu. Osamatkamittarissa matka ilmaistaan 0,1 yksikön tarkkuudella, mutta matkamittarissa pienin tarkkuus on yksi yksikkö. Ajotuntimittari Tämä näyttö ilmoittaa ajoneuvon käytön kokonaisajan. Moottorin lämpötila Tämä näyttö ilmoittaa jäähdytysnesteen lämpötilan. Kierroslukumittari Moottorin käyntikierrokset digitaalisena. Vihje: Tyhjäkäynnin kierrosnopeus saattaa vaihdella päivittäin hieman ilmankosteuden, lämpötilan ja korkeuden mukaan. Ohjelmoitava huoltovälinäyttö Kun moottoria on käytetty niin kauan kuin huoltovälinäyttöön on ohjelmoitu, alkaa jakoavainsymboli vilkkua 5 sekunnin ajan aina, kun moottori käynnistetään. Siten näyttö muistuttaa ajoneuvon huoltamisesta suositellun huolto-ohjelman mukaisesti. Tehtaalla huoltoväliksi on ohjelmoitu 50 ajotuntia. Jos haluat muuttaa huoltoväliä, toimi seuraavasti: 1. Paina MODE-nappia, kunnes näytöllä on jäljellä oleva aika ennen huoltoa. 2. Paina MODE-nappia yhtäjaksoisesti. 3. Kun huoltovälin tuntimäärä vilkkuu, muuta sitä painelemalla MODE-nappia. Vaihtoehtona on myös kytkeä toiminto pois päältä (OFF). Tallenna valinta painamalla MODE-nappia pitkään. 35

37 AJONEUVON RAKENNE JA HALLINTALAITTEET Mittaristo Diagnostiikkatoiminnot Moottorin elektroninen ohjausjärjestelmä tallentaa muistiinsa monipuolisesti tietoa mahdollisista moottorin tai muiden laitteistojen häiriötiloista. Kaikki moottorin häiriötilan varoitussymbolin sytyttäneet häiriöt tulee selvittää ja korjauttaa valtuutetussa Polarishuoltopisteessä. Moottorin ohjausyksikköön tallentuvia vikakoodeja voi selailla vain, jos moottorin häiriötilan varoitussymboli syttyy sytytysvirran kytkemisen jälkeen. Jätä virta-avain ON-asentoon, jos haluat selata mahdollisia vikakoodeja. Vikakoodeja ei pääse enää selaamaan, jos virta-avain käännetään OFF-asentoon eikä varoitussymboli ole enää näytöllä. Näin voidaan myös varmistaa, onko kyse pysyvästä vai ajoittain esiintyvästä häiriötilasta. Ajotietokoneen historiatiedoissa saattaa olla useita, eri syistä aiheutuneita vikakoodeja. Selvitä muistiin jääneet vikakoodit valtuutetussa Polaris-huoltopisteessä. Vikakoodit Vikakoodin numero Parametri Vikatyyppi Virhenäkymä on näytöllä vain, kun moottorin häiriötilan symboli palaa. Vikakoodit eivät säily näytöllä, kun virta-avain käännetään OFF-asentoon. Koodi ja parametri häviävät mutta ilmestyvät uudelleen, jos vika ilmaantuu uudelleen, kun moottori käynnistetään. Jos moottorin häiriötilan symboli syttyy, etsi vikakoodit näytöltä. 1. Jos vikakoodit eivät ole näytöllä, painele MODE-nappia niin kauan kunnes CkENG näkyy näytön päärivillä. 2. Pidä MODE-nappia alas painettuna, jotta pääset vikakoodivalikkoon. 3. Ota muistiin numerot, jotka ovat samoilla paikoilla kuin vaihteenvalitsin, kello ja matkamittari. 4. Siirry seuraavaan vikakoodiin MODE-napilla. 5. Poistu vikakoodivalikosta painamalla MODE-nappia pitkään. 6. Selvitä koodien merkitykset ja vikakuvaukset valtuutetussa Polaris-huoltopisteessä. 36

38 AJONEUVON KÄYTTÖ VAROITUS! Tämän ajoneuvon käyttö ohjeiden vastaisesti voi johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. Lue ja noudata kaikkia turvallisuusohjeita, joita annetaan tässä kirjassa. Sisäänajo Tämän ajoneuvon sisäänajojakso on sen ensimmäiset 25 käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista. Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. HUOMAA: Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. Älä päästä ajoneuvon moottoria ylikuumenemaan kolmen ensimmäisen ajotunnin aikana. Käytä vain suositeltua moottoriöljyä (PS-4 synteettinen 4-tahtiöljy). Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki. Katso varoitukset polttoaineen käsittelystä sivulla Tarkista öljypinnan taso. Lisää suositeltua öljyä tarvittaessa. Öljypinnan tason tulee asettua öljytikun ylä- ja alatasomerkkien välille. Katso sivu Aja aluksi rauhallisesti. Lue Ajo-ohjeet aloittelevalle kuljettajalle, jotka löytyvät sivulta Vältä voimakkaita jarrutuksia. 5. Anna moottorin kierrosluvun vaihdella. Vältä tasakaasulla ajamista. 6. Pysäytä ajoneuvo ja tee sille perustarkastus. Katso sivu 38. Tarkkaile erityisesti nestepintojen asettumista. 7. Sisäänajon aikana saa kuljettaa vain kevyitä kuormia. 8. Vaihda moottoriöljy ja öljynsuodatin sisäänajojakson jälkeen (25 käyttötuntia tai 1 kk). 9. Tarkista vaihteiston ja perien öljytasot ensimmäisten 25 tunnin jälkeen ja sen jälkeen 100 käyttötunnin välein. Jarrujen sisäänajo Jarruta maltillisesti ensimmäiset 50 kertaa. Liian voimakas jarruttaminen voi vaurioittaa jarrupaloja ja -levyjä. Variaattorin sisäänajo Rauhallinen sisäänajo varmistaa variaattorin pehmeän toiminnan ja lisää sen käyttöikää. Sisäänajon aikana saa kuljettaa vain kevyitä kuormia. Vältä nopeita kiihdytyksiä ja suuria nopeuksia. Jos joudut vaihtamaan variaattorihihnan, puhdista moottoritila ja tuuletuskanava huolellisesti. 37

39 AJONEUVON KÄYTTÖ Ennen ajoa tehtävät tarkastukset Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Jarrut Kohde Tehtävä tarkastus Sivu Tarkasta toimivuus ja polkimen liikeradan pituus Jarruneste Tarkasta määrä 79 Etujousitus Tarkasta, voitele nivelet tarvittaessa 63 Takajousitus Tarkasta, voitele nivelet tarvittaessa 63 Ohjaus Tarkasta herkkä toimivuus ja väljyydet 85 Renkaat Tarkasta kunto ja paineet Vanteet Tarkasta kunto ja kiinnityspulttien kireys 82 Rungon pultit Tarkasta pulttien ja mutterien kireys - Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn määrä Jäähdytysneste Tarkasta määrä 71 Moottorin letkut Tarkasta vuotojen varalta - Kaasupoljin Tarkasta herkkä toiminta ja välys - Mittariston varoitussymbolit /kytkimet Tarkasta toiminta Moottorin ilmanoton esisuodatin Tarkasta ja puhdista tarvittaessa 75 Variaattorin ilmanoton esisuodatin Tarkasta ja puhdista tarvittaessa 75 Ajovalot Tarkasta toiminta - Jarruvalot, takavalot Tarkasta toiminta - Istuimien lukitus Työnnä molempia selkänojia alaspäin ja varmista, että lukitukset pitävät 22 Turvavyöt Tarkasta kunto sekä lukituksen toiminta 27 Ovet Tarkasta kunto sekä lukituksen toiminta

40 AJONEUVON KÄYTTÖ Turvallinen käyttötapa 1. Lue Ajo-ohjeet aloittelevalle kuljettajalle sivuilta Älä anna kenenkään alle 16-vuotiaan käyttää tätä ajoneuvoa. (Suomessa alle 15 vuotta) 3. Matkustajan pitää olla vähintään 12-vuotias. Kaksipaikkaisessa ajoneuvossa matkustajia saa olla vain yksi kerrallaan. Nelipaikkaiseen ajoneuvoon voi ottaa 3 matkustajaa. Älä ota matkustajaa kuormalavalle. 4. Pakokaasut ovat myrkyllisiä. Älä käynnistä moottoria suljetussa tilassa. 5. Älä tee mitään rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polariksen hyväksymiä sekä valmistajan antamien ohjeiden mukaisesti asennettuja. 6. Tämä ajoneuvo on tarkoitettu vain maastokäyttöön, ellei sitä ole rekisteröity tieliikennekäyttöön. Tutustu vallitsevaan lainsäädäntöön. 7. Älä aja liian suurella nopeudella. Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, että riskejä ei pääse syntymään. Älä temppuile. Vältä tietoisesti näyttämisen tarvetta. Pidä molemmat kädet ohjauspyörällä ajon aikana. 8. Älä koskaan nauti alkoholia tai muita huumaavia aineita, ennen kuin lähdet ajamaan tai ajon aikana. 9. Käytä vain valmistajan suositusten mukaisia renkaita. Huolehdi oikeista rengaspaineista. 10. Jos ajoneuvo on joutunut onnettomuuteen, tarkastuta se aina valtuutetussa Polarishuoltopisteessä ennen käyttöön ottamista. 11. Älä aja järven tai meren jäällä, ellet ole täysin varma, että se on tarpeeksi vahva kantamaan ajoneuvon, sen kuorman sekä mahdolliset seurueen muut ajoneuvot. 12. Älä koske kuumiin pakoputkiston osiin. Huolehdi, etteivät mitkään helposti syttyvät materiaalit pääse kosketuksiin pakoputkiston kanssa. 13. Estä luvaton käyttö poistamalla avain virtalukosta, kun ajoneuvoa ei käytetä. 39

41 AJONEUVON KÄYTTÖ Moottorin käynnistäminen 1. Käynnistä moottori vain ulkona tai hyvin tuulettuvassa tilassa. 2. Nouse kuljettajan paikalle ja kiinnitä turvavyö. Sulje ja lukitse ovet. 3. Paina jarrupoljinta. Siirrä vaihde P-asentoon. 4. Älä paina kaasupoljinta, kun käynnistät. Käännä virta-avain START-asentoon. Käytä starttimoottoria enintään viisi sekuntia kerrallaan. Päästä virta-avain palautumaan, kun moottori käynnistyy. 5. Jos moottori ei käynnisty, odota viisi sekuntia ja yritä uudelleen. Toista vaiheet 4 ja 5, kunnes moottori käynnistyy. 6. Vaihtele käyntikierroksia kaasulla, jotta moottori alkaa lämmetä ja tyhjäkäynti tasaantuu. HUOMAA: Kovaa ajaminen heti kylmäkäynnistyksen jälkeen saattaa vaurioittaa moottoria tai voimansiirtoa. Anna moottorin lämmetä muutaman minuutin, ennen kuin lähdet liikkeelle. Moottorin sammuttaminen 1. Vapauta kaasupoljin ja paina jarruja niin, että ajoneuvo pysähtyy. 2. Siirrä vaihde P-asentoon. 3. Sammuta moottori. Jarruttaminen 1. Vapauta kaasupoljin. 2. Paina jarrupoljinta tasaisesti ja riittävän voimakkaasti. 3. Harjoittele liikkeelle lähtöä ja pysähtymistä jarrua käyttäen. Vihje: Kun kaasupoljin on vapaana ja moottorin kierrosnopeus putoaa lähelle tyhjäkäyntiä, ajoneuvo ei jarruta moottorilla. 40

42 AJONEUVON KÄYTTÖ Pysäköiminen 1. Pysäytä ajoneuvo tasaiselle alustalle. 2. Kun pysäköit autotalliin tai muun rakennuksen sisälle, varmista, että se on hyvin tuulettuva tila ja että ajoneuvo ei ole lähellä mitään helposti syttyvää tai kipinöivää. 3. Siirrä vaihde P-asentoon. 4. Sammuta moottori. 5. Poista virta-avain virtalukosta. Ympäristöystävällinen ajotapa Tutustu lakeihin ja säädöksiin, jotka koskevat maastoajoneuvoja. Kunnioita luontoa, kun ajat maastossa. Paikallisilta viranomaisilta ja maastoajokerhoilta saa tietoa sallituista ajoreiteistä. Maastoajon harrastajana toimi aina hyvänä esimerkkinä muille. Pysyttele sallituilla reiteillä äläkä jätä roskia luontoon. Noudata hyvää ajotapaa. Säilytä turvallinen etäisyys muihin ajoneuvoihin. Kun pysähdyt, tee se ajoväylän reunaan niin, että muut voivat ohittaa turvallisesti. 41

43 AJONEUVON KÄYTTÖ Ajo-ohjeet aloittelevalle kuljettajalle 1. Ensimmäiseksi lue huolellisesti Omistajan käsikirja ja kaikki ajoneuvossa olevat varoitustarrat. 2. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu Älä ota matkustajaa kyytiin, ennen kuin sinulla on riittävästi ajokokemusta tällä ajoneuvolla. 4. Älä kuljeta kuormaa, kun vielä opettelet ajamaan. 5. Valitse avoin paikka, jotta voit tutustua turvallisesti ajoneuvon ominaisuuksiin. 6. Sekä kuljettajalla että matkustajalla pitää olla kypärä päässä, visiiri tai ajolasit, vaatteissa pitkät hihat ja lahkeet, nilkkoja suojaavat ajokengät sekä turvavyö kiinnitettynä ajon aikana. 7. Nouse kuljettajan paikalle ja kiinnitä turvavyö. 8. Varmista, että ovet on oikein suljettu. 9. Laita vaihde asentoon P. 10. Käynnistä moottori. 11. Paina jarrua ja laita vaihde hitaalle nopeusalueelle (L). 12. Tarkista aikomasi reitin turvallisuus. 13. Pidä molemmat kädet ohjauspyörällä. Nosta jalka pois jarrulta hitaasti ja paina kaasupoljinta varoen. 14. Aja aluksi rauhallisesti. Harjoittele liikkeelle lähtöä, pysähtymistä, kääntymistä, ohjaamista, kaasun ja jarrun käyttöä sekä peruuttamista tasaisella alustalla. Totuttele alhaisella nopeudella ajoneuvon käyttäytymiseen käännöksissä sekä vasemmalle että oikealle. 15. Lisää nopeutta vasta, kun tunnet hallitsevasi ajoneuvon alhaisella nopeudella. 16. Kun osaat kääntyä ja alat ajaa suuremmalla nopeudella, muista seuraavat asiat: Vältä jyrkkiä käännöksiä. Kun käännyt, älä paina liikaa kaasua. Älä tee äkkinäisiä ohjausliikkeitä. Aja vain sellaisella nopeudella, mikä vastaa taitojasi ja maasto-olosuhteita. Älä temppuile! 42

44 AJONEUVON KÄYTTÖ Ajaminen matkustajan kanssa 1. Lue edellisestä luvusta Ajo-ohjeet aloittelevalle kuljettajalle. 2. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu Kaksipaikkaisessa ajoneuvossa matkustajia saa olla vain yksi ja nelipaikkaisessa korkeintaan kolme. Ylimääräiset matkustajan vaikeuttavat ajoneuvon hallintaa. 4. Varmista, että matkustaja on vähintään 12-vuotias. Kaikkien ajoneuvossa istuvien pitää pystyä nojaamaan selkänojaan, jalkojen pitää ylettyä tukevasti lattialle ja molempien käsien ohjauspyörään (kuljettaja) tai turvakahvaan (matkustaja). 5. Sekä kuljettajalla että matkustajilla pitää on kypärä päässä, visiiri tai ajolasit, vaatteissa pitkät hihat ja lahkeet, nilkkoja suojaavat ajokengät sekä turvavyö kiinnitettynä ajon aikana. Katso sivu Varmista, että ovet on oikein suljettu. 7. Matkustaja saa olla kyydissä vain istuimella istuen. 8. Aja hitaasti. Sopeuta ajonopeutesi omiin ajotaitoihisi, matkustajan kokemukseen ja vallitseviin olosuhteisiin. Vältä yllättäviä ja voimakkaita ohjausliikkeitä, jotka voivat aiheuttaa matkustajalle epämukavuutta tai vahinkoa. 9. Ajoneuvon käyttäytyminen muuttuu matkustajan ja/tai kuorman painon vuoksi. Varaudu pitempään jarrutusmatkaan. 10. Noudata aina kaikkia varoitustarrojen ohjeita. 43

45 AJONEUVON KÄYTTÖ Liukkaalla ajaminen Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, ole erityisen varovainen ja noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovasti ja seuraa tarkasti ajoalustan muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä voimakasta kaasuttamista. 3. Kytke neliveto ennen kuin takarenkaat alkavat sutia. HUOMAA: Voimansiirto voi rikkoutua, jos neliveto kytketään takarenkaiden sutiessa. Anna renkaiden aina pysähtyä ennen nelivedon kytkemistä. 4. Korjaa luistot kääntämällä pyöriä luiston suuntaan. Älä jarruta, jos ajoneuvo on luistossa. Luisto Käännä luiston suuntaan 44

46 AJONEUVON KÄYTTÖ Ajaminen ylämäkeen Noudata seuraavaa ajotekniikkaa, kun ajat mäkeä ylöspäin: 1. Tutki maasto huolellisesti jo ennen kuin lähdet nousemaan. Älä yritä nousua erityisen liukkaalla tai pehmeällä alustalla. 2. Älä nouse liian jyrkkää rinnettä. 3. Kytke neliveto päälle, ennen kuin nouset tai lasket rinnettä. 4. Pyri ajamaan suoraan ylöspäin. 5. Etene tasaisella kaasulla ja nopeudella. Älä kaasuta äkkinäisesti. 6. Vältä tarpeettomia muutoksia ajonopeudessa tai -suunnassa. 7. Älä aja vauhdilla mäen harjan yli. Sen takana voi ajoreitillä olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. 8. Jos ajoneuvo pysähtyy kesken mäen nousun, paina jarrua. Kytke peruutusvaihde ja anna ajoneuvon laskeutua hallitusti mäkeä suoraan alaspäin. Säätele nopeutta jarrulla. 45

47 AJONEUVON KÄYTTÖ Ajaminen rinteessä Rinteessä ajaminen on vaarallista, koska kaltevalla pinnalla kuljettaja voi menettää ajoneuvon hallinnan ja se voi kaatua. Vältä rinteessä ajamista, jos se ei ole aivan välttämätöntä. Jos et pysty välttämään rinteessä ajamista, noudata seuraavia ohjeita: 1. Kytke neliveto. 2. Etene hitaasti ja hyvin varovaisesti. 3. Jos ajoneuvo alkaa kaatua, tai jos tuntuu siltä, että se saattaa kaatua, käännä heti alamäen suuntaan. 4. Vältä esteitä tai maaperän muutoksia, jotka voisivat laskea tai nostaa ajoneuvon toista sivua tai aiheuttaa renkaiden luistamisen. 5. Jos poikkirinnettä ajaessasi alat liukua alamäkeen, ohjaa heti alamäen suuntaan. Vaihtoehtoisesti lopeta eteneminen ja ohjaa hitaasti ja varovasti, kunnes voit ajaa mäkeä suoraan alaspäin. Ajaminen alamäkeen Noudata seuraavia ohjeita: 1. Älä aja alas liian jyrkkää rinnettä. 2. Kytke neliveto päälle, ennen kuin nouset tai lasket rinnettä. 3. Aja hitaasti. 4. Tarkista maaperä ja etsi hyvät ajolinjat ennen rinteen laskeutumista. Älä laskeudu rinnettä, jos maaperä on erityisen liukas tai pehmeä. 5. Valitse nopeusalue hidas eteen (L). Älä laskeudu rinnettä vaihde vapaalla. 6. Vältä laskeutumasta rinteeseen nähden viistosti, koska silloin ajoneuvon kaatumisen vaara kasvaa. Pyri ajamaan suoraan alaspäin. 7. Jarruta kevyesti. 46

48 AJONEUVON KÄYTTÖ Vedessä ajaminen Tällä ajoneuvolla voi ajaa vedessä. Suositeltu veden enimmäissyvyys on ajoneuvon pohjan taso. Noudata seuraavia ohjeita, kun ajat vedessä: 1. Tutki etukäteen vesiesteen syvyys, veden virtaus ja pohjan laatu. 2. Valitse sellainen ylityskohta, jossa molemmat rannat ovat loivia. 3. Etene hitaasti ja vältä kiviä ja muita esteitä. 4. Veden ylityksen jälkeen kuivaa jarrut muutamalla kevyellä jarrutuksella ajon aikana, kunnes jarrutusteho palaa. Enimmäissyvyys VAROITUS! Koska maastoajoneuvossa on isot renkaat, voimakas virta voi siirtää ajoneuvoa valitulta ajolinjalta. Ajoneuvon hallinnan menetys voi johtaa vakavaan onnettomuuteen tai hengenvaaraan. HUOMAA: Veteen uppoaminen voi aiheuttaa vakavia vaurioita, jos ajoneuvoa ei huolleta heti sen jälkeen. Vie se heti uppoamisen jälkeen valtuutettuun Polarishuoltopisteeseen. Älä käynnistä moottoria! Jos ajoneuvo uppoaa eikä sitä voi viedä välittömästi valtuutettuun huoltoon, noudata sivulla 85 annettuja ohjeita moottorin toimintakyvyn palauttamiseksi. Tarkistuta ajoneuvo valtuutetussa Polaris-huoltopisteessä heti, kun se on mahdollista. HUOMAA: Vedessä ajamisen jälkeen on hyvin tärkeää huolehtia ajoneuvon vedelle altistuneiden osien tarkastuksesta ja asianmukaisesta huollosta. Tarkasta erityisesti moottoriöljy ja voimansiirron öljyt sekä voitele kaikki rasvanipoilla varustetut alustan nivelet. 47

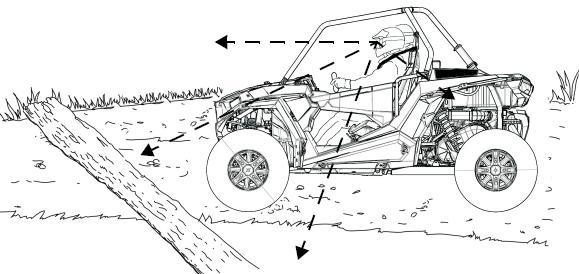

49 AJONEUVON KÄYTTÖ Esteiden ylittäminen Noudata seuraavia ohjeita, kun ajat esteen yli: 1. Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. 2. Varaudu yllätyksiin! Opettele lukemaan maastoa. Kiinnitä huomiota kiviin, kaatuneisiin puunrunkoihin ja alhaalla riippuviin oksiin. 3. Aja vain sellaista nopeutta, että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. Kaikki esteet eivät ole heti havaittavissa. 4. Älä ylitä liian suuria esteitä, kuten suuria kiviä ja paksuja puun runkoja. 5. Pyydä matkustajaa nousemaan pois kyydistä ja pysyttelemään riittävän kaukana esteen ylittämisen ajan. Peruuttaminen Noudata seuraavia ohjeita, kun peruutat: 1. Tarkasta aikomasi ajoreitti ajoneuvon takana. 2. Peruuta hitaasti. Älä kaasuta äkkinäisesti. 3. Käytä jarruja varovasti. 4. Vältä nopeita ohjausliikkeitä. 48

50 AJONEUVON KÄYTTÖ Pysäköinti rinteessä Vältä pysäköintiä rinteessä tai muulla kaltevalla pinnalla, koska itsekseen vierimään lähtenyt ajoneuvo voi aiheuttaa vakavan onnettomuuden. Jos on pakko pysäköidä rinteeseen, noudata seuraavia ohjeita: 1. Paina jarrua ja siirrä vaihde P- asentoon. 2. Sammuta moottori. 3. Varmista ajoneuvon paikallaan pysyminen laittamalla takapyörien eteen/taakse alarinteen puolelle kiila (kivi, oksanpätkä tms.). Kuorman kuljettaminen Tutustu varoitustarrojen ja tämän käsikirjan ohjeisiin kuormauskapasiteetista. Älä ylitä suurinta sallittua kokonaiskuormaa. Noudata ohjeita kaikissa olosuhteissa. Aja kuormatulla ajoneuvolla hitaasti ja varaudu pitempään jarrutusmatkaan. VAROITUS Virheellisesti lastattu kuorma vaikuttaa ajoneuvon hallintaan ja voi aiheuttaa jarrutustehon tai hallinnan menettämisen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Noudata seuraavia ohjeita kuorman lastauksessa ja kuljettamisessa: ÄLÄ YLITÄ AJONEUVON MAKSIMIKUORMAA. Kun arvioit kuorman painoa, ota huomioon kuljettajan ja matkustajan painot, lisävarusteet sekä kuormalavalla olevat tavarat. Niiden yhteenlaskettu paino ei saa ylittää sallitun kuorman rajaa. KÄYTÄ PIENIÄ NOPEUKSIA JA VARAUDU PITEMPIIN JARRUTUSMATKOIHIN. Sijoita lavalla oleva kuorma mahdollisimman eteen ja alas. Ajoneuvon mitat ylittävä kuorma saattaa heikentää merkittävästi ajoneuvon hallittavuutta. Se voi jopa kaatua. Aja vaativassa maastossa hitaasti ja varmista ajoneuvon tasapainon säilyminen. Vaativassa maastossa, jossa täytyy kääntyä usein ja ajaa ylä- tai alamäkeen, suurin sallittu nopeus on 16 km/h. Aja erityisen varovasti, kun kuljetat kuormaa. Hidasta vauhtia ja käytä alinta vaihdetta. Siten variaattorin hihna ei rasitu liikaa. 49

51 AJONEUVON KÄYTTÖ Kuorman kuljettaminen KIINNITÄ KUORMA HUOLELLISESTI. Irralliset tavarat häiritsevät ajosuoritusta ja kyydistä putoavat tavarat aiheuttavat onnettomuusriskin. Käytä ainoastaan ajoneuvon kuorman kuljettamiseen ja sidontaan tarkoitettuja ajoneuvon rakenteita kuorman kiinnittämiseen. Aja erityisen varovasti, jos kuorma jää epätasapainoon. Raskas kuorma vaikeuttaa ohjaamista ja heikentää jarrujen tehoa. Jarruta erityisen varovasti, kun kuljetat kuormaa. Vältä tilannetta, jossa joutuisit peruuttamaan alamäkeen. Älä kuljeta matkustajaa kuormalavalla. Matkustajien on aina istuttava istuimilla turvavyöt kiinnitettyinä. Variaattorin hihna Suuria kuormia kuljetettaessa hitaan vetoalueen (L) käyttö säästää variaattorin hihnaa. VAROITUS Vetäminen Kuorman vetäminen virheellisesti vaikuttaa ajoneuvon hallintaan ja voi aiheuttaa jarrutustehon tai hallinnan menettämisen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Ajoneuvon takana oleva hinaussilmukka on tarkoitettu vain avunantoon toiselle ajoneuvolle. Hinata saa korkeintaan samankokoista tai - painoista ajoneuvoa. Laita hinattavan ajoneuvon vaihde vapaalle. Hinattaessa ajonopeus saa olla korkeintaan 16 km/h. Hinaussilmukka 50

52 VINSSI Noudata näitä turvallisuus- ja käyttöohjeita riippumatta siitä, oliko ajoneuvossa vinssi ostohetkellä tai onko se asennettu lisävarusteena. VAROITUS! Vinssin väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengen menettämiseen. Vinssin vaijeri voi olla joko teräsköysi tai erikoisvalmisteinen synteettinen köysi. Näissä ohjeissa molempia sanotaan vaijeriksi. Turvallisuusohjeet 1. Lue nämä turvallisuus- ja käyttöohjeet kokonaan huolellisesti. 2. Älä koskaan käytä vinssiä alkoholin tai huumeiden vaikutuksen alaisena. 3. Alle 16-vuotias ei saa käyttää vinssiä. 4. Käytä suojalaseja ja vahvoja työkäsineitä. 5. Älä anna minkään, esim. vaatteiden tai hiusten, joutua kosketuksiin vaijerin, rullan tai koukun kanssa, kun vinssiä käytetään. 6. Älä yritä nykäistä vinssiin kiinnitettyä kuormaa ajoneuvolla. Katso Äkkikuormitus sivulla Huolehdi, että ajoneuvon, vinssin, vaijerin ja kuorman läheisyydessä ei ole ylimääräisiä ihmisiä, erityisesti lapsia, vinssin käytön aikana. 8. Sammuta ajoneuvon virta aina, kun sitä tai vinssiä ei käytetä. 9. Jätä vinssiin aina vähintään viisi kierrosta vaijeria. Se varmistaa vaijerin turvallisen kelautumisen rummulle. 10. Ajoneuvossa pitää olla pysäköintijarru kytkettynä, jotta se pysyy varmasti paikallaan vinssauksen aikana. Käytä tarvittaessa vierintäesteitä. 11. Pyri sijoittamaan ajoneuvo suoraan vinssattavan kuorman eteen. Vältä sivulle päin suuntautuvaa vetoa. 12. Jos vetäminen suorassa linjassa ei ole mahdollista, noudata seuraavia ohjeita: A. Seuraa vaijerin kelautumista rummulle. Älä anna vaijerin kasaantua rummun toiseen reunaan. Vaijerin epätasainen kelautuminen voi vahingoittaa vinssiä ja vaijeria. B. Jos vaijeri alkaa kasaantua, lopeta vetäminen. Noudata sivulla 58 kohdassa 14 olevia ohjeita vaijerin uudelleen kelaamisesta. 13. Älä vedä terävässä kulmassa ylös- tai alaspäin. Ajoneuvo voi yhtäkkiä siirtyä paikaltaan. 14. Älä vedä kuormaa, joka ylittää vinssin suorituskapasiteetin. 15. Vinssin moottori voi kuumentua käytön aikana. Jos vedät kauemmin kuin 45 sekuntia tai jos vinssi pysähtyy vedon aikana, lopeta vetäminen ja anna vinssin jäähtyä 10 minuutin ajan, ennen kuin käytät sitä uudelleen. 16. Älä koske vaijeriin vedon aikana. 17. Älä anna vaijerin liukua kädessäsi, vaikka käyttäisitkin paksuja kintaita. 18. Älä vapauta vinssiä, kun vaijeri on kireänä kuorman takia. 19. Älä käytä vinssiä ihmisten nostamiseen tai siirtämiseen. 51

53 VINSSI 20. Älä käytä vinssiä kuorman nostamiseen tai kannattelemiseen. 21. Älä upota vinssiä veteen. Jos vinssi on kokonaan kastunut, vie se huollettavaksi Polaris-huoltopisteeseen. 22. Tarkasta vinssi ja vaijeri ennen jokaista käyttöä. 23. Älä vedä koukkua vinssin kelalle. Vinssin osat voivat vaurioitua. 24. Irrota vinssin käyttökytkin ajoneuvosta, kun vinssiä ei käytetä, jotta se ei käynnistyisi vahingossa. 25. Älä rasvaa vaijeria. Rasvattu tai öljytty vaijeri kerää likaa, joka lyhentää vaijerin käyttöikää. Lue Turvallisuusohjeet, ennen kuin alat käyttää vinssiä. Vihje: Harjoittele vinssin käyttöä, ennen kuin sen käytölle on todellinen tarve. Vinssin käyttöohje VAROITUS! Vinssin väärä käyttö voi johtaa vakavaan loukkaantumiseen tai hengen menettämiseen. Jokainen vinssin käyttötilanne on erilainen. Suunnittele huolellisesti koko vetotapahtuma, ennen kuin aloitat. Toimi rauhallisesti ja harkiten. Kiinnitä huomiota siihen, mitä tapahtuu välittömässä läheisyydessä. Varaudu muuttamaan suunnitelmaa, jos alkuperäinen osoittautuu huonoksi. Muista aina, että vinssi on hyvin tehokas. Joskus on tilanteita, joista et selviydy vinssin avulla yksin. Pyydä silloin muilta apua. 1. Tarkasta ajoneuvo, vinssi, vaijeri ja käyttökytkin aina ennen käyttöä. Korjauta vauriot ja vaihda tarvittaessa uusia osia. Kiinnitä erityisesti huomiota vaijerin ensimmäiseen metriin, jos vinssiä on käytetty / käytetään auran nostamiseen. Vaihda kulunut tai vaurioitunut vaijeri heti. 2. Älä käytä vinssiä tai ajoneuvoa, joka on korjauksen tai huollon tarpeessa. 3. Ajoneuvossa pitää olla pysäköintijarru kytkettynä, jotta se pysyy varmasti paikallaan vinssauksen aikana. Käytä tarvittaessa vierintäesteitä. 4. Käytä ulosvetohihnaa aina, kun käsittelet koukkua. Ulosvetohihna 52

54 VINSSI VAROITUS! Älä laita sormia koukun sisään. A. Kiinnitä koukku kuormaan tai käytä sidontahihnaa tai ketjua, jolla kiinnität kuorman vaijeriin. Vihje: Sidontahihnan ei kuulu venyä. Ulosvetohihna on suunniteltu joustavaksi. VAROITUS! Älä käytä ulosvetohihnaa vinssauksen aikana. Jos vaijeri katkeaa, siinä on valtava voima. Seurauksena voi olla vakava loukkaantuminen tai hengenvaara. Katso Äkkikuormitus sivulla 56. B. Älä kiinnitä koukkua vaijeriin. Se vahingoittaa vaijeria. VAROITUS! Vaihda vaijeri uuteen heti, kun huomaat sen kuluneen tai vaurioituneen. Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. C. Sijoita ajoneuvo niin, että kuormaan kiinnitetty vaijeri on suorassa linjassa ajoneuvon keskilinjaa kohti. Vaijeri kelautuu silloin helpommin ja ohjainrullien kuormitus on pienempi. D. Jos irrotat juuttuneen ajoneuvon vinssin ja puun avulla, kierrä sidontahihna puun ympärille. Terävä vaijeri tai ketju vahingoittaa kasvavaa puuta. E. Tarkista ennen käyttöä, että koukun turvasalpa on oikeassa asennossa. F. Älä käytä vinssiä, jossa on vaurioitunut koukku tai sen salpa. 5. Älä irrota hihnaa koukusta. 6. Vapauta vinssin kytkin ja vedä vaijeri ulos. 7. Vinssin vetokyky kasvaa mitä enemmän vaijeria on ulkona. Jätä vinssiin aina vähintään viisi kierrosta vaijeria. Se varmistaa vaijerin turvallisen kelautumisen rummulle. 53

55 VINSSI 8. Vinssin käyttö on turvallisempaa, kun peität vaijerin. A. Peite vähentää mahdollisia vaurioita, jos vaijeri katkeaa. Se voi olla esimerkiksi tukeva pressu. B. Peitä ulos vedetyn vaijerin keskikohta. C. Jos vaijeria on ulkona hyvin paljon, voi olla tarpeen keskeyttää vetäminen ja siirtää peitettä uudelleen keskikohtaan. Vapauta vaijeri peiton siirtämisen ajaksi. D. Vältä asettumasta vaijerin vetolinjalle. Huolehdi, että myös muut henkilöt pysyttelevät turvallisen etäisyyden päässä. 9. Älä kiinnitä koukkua suoraan vaijeriin. Se vahingoittaa vaijeria. 10. Älä käytä kuluneita hihnoja, ketjuja tai köysiä. 11. Vetotilanteessa ajoneuvoa saa liikuttaa vain siinä tapauksessa, että se on juuttunut maahan. Vinssiä käyttävää ajoneuvoa ei saa liikuttaa vaijerin äkkikuormituksen takia, kun yritetään vetää toista ajoneuvoa, joka on juuttunut. Katso Äkkikuormitus sivulla 56. Noudata seuraavia ohjeita, kun vedät juuttunutta ajoneuvoa. A. Vapauta vinssin kytkin ja vedä ulos tarpeellinen määrä vaijeria. B. Suuntaa vaijeri mahdollisimman suoraan vinssaavan ajoneuvon keskilinjaa. C. Kiinnitä koukku juuttuneen ajoneuvon vetolenkkiin tai runkoon. Älä kiinnitä sitä pyöränripustuksen osiin, puskuriin tai taakkatelineeseen. D. Kytke vinssin kytkin uudelleen. E. Kelaa vaijeria rullalle niin, että se ei ole löysällä. F. Valitse sopiva vaihde, jolla saat siirrettyä juuttunutta ajoneuvoa vinssin suuntaan. G. Vaihda alhaisimmalle vaihteelle juuttuneessa ajoneuvossa. H. Käytä varovasti sekä kaasua että vinssiä. I. Lopeta vinssin käyttäminen heti, kun juuttunutta ajoneuvoa pystyy liikuttamaan ilman vinssin apua. J. Irrota koukku vedettävästä ajoneuvosta. K. Kelaa vaijeri tasaisesti takaisin vinssin. 12. Pitkään jatkuva vetäminen kuluttaa paljon virtaa ajoneuvon akusta. Anna ajoneuvon käydä vetämisen aikana, jos vetäminen kestää kauan. 13. Vinssin moottori voi kuumentua käytön aikana. Jos vedät kauemmin kuin 45 sekuntia tai jos vinssi pysähtyy vedon aikana, lopeta vetäminen ja anna vinssin jäähtyä 10 minuutin ajan, ennen kuin käytät sitä uudelleen. 54

56 VINSSI 14. Kun vetäminen on suoritettu, voi olla tarpeen kelata vaijeri kokonaan uudelleen rummulle, varsinkin silloin jos vetäminen ei ole tapahtunut suorassa linjassa. Siihen tarvitaan kaksi henkilöä. A. Vapauta vinssin kytkin. B. Kelaa ulos koko vaijeri. C. Kytke vinssin kytkin uudelleen. D. Pyydä avustajaa vetämään vaijeri kireälle noin 45 kg:n vastuksella käyttäen koukkuhihnaa. E. Kelaa vaijeri sisään samalla, kun avustaja ohjaa vaijerin kelautumista tasaisesti koko rummulle. F. Näin estetään vaijerin kiilautuminen alempien kerrosten väliin. Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. VAROITUS! Kulunut tai vaurioitunut vaijeri voi katketa ja sinkoutua vaarallisen voimakkaasti. Vaijerin hoito 1. Tarkasta vinssi ennen jokaista käyttökertaa. Tutki, onko jokin osa kulunut tai löysällä, myös vinssin kiinnitys ajoneuvoon. 2. Tarkasta vaijeri ennen jokaista käyttökertaa. Varmista, että se ei ole kulunut tai kiertynyt silmukalle. A. Kuvassa A on silmukalle kiertynyt vaijeri. Silmukalle kiertyneen vaijeriin kiristäminen johtaa sen vaurioitumiseen jo kuvan mukaisessa tilanteessa. Älä käytä sitä enää. B. Kuvassa B silmukalle kiertynyt vaijeri on suoristettu. Vaikka se näyttää käyttökelpoiselta, se on lopullisesti vaurioitunut. Se ei enää kestä kuormitusta niin kuin sen pitäisi kestää. Älä käytä sitä enää. C. Synteettisestä vaijerista pitää etsiä mahdollisia hiertymiä. Jos siinä on hiertymä, sitä ei saa enää käyttää. Katso kuva C. D. Vaihda vaijeri myös, jos siinä on sulaneita säikeitä. Sulanut kohta synteettisessä vaijerissa on jäykkä ja pinta näyttää sileältä tai lasimaiselta. 55

57 VINSSI Äkkikuormitus VAROITUS! Vinssin vaijeri on vahva, mutta se ei silti kestä äkkikuormitusta. Äkkikuormitus aiheuttaa liian suuren jännityksen vaijeriin, jolloin se voi katketa. Vaijerin katkeaminen aiheuttaa suuren vaaratilanteen lähellä oleville henkilöille. Vinssin vaijeri ei vaimenna nykäystä. Tämä pätee sekä teräsvaijereihin että synteettisiin vaijereihin. 1. Älä koskaan yritä nykäistä kuormaa vinssillä. Älä kiristä vaijeria siirtämällä ajoneuvoa, jossa vinssi on. Siitä voi aiheutua liian suuri kuormitus vaijerille. Jopa hyvin hitaasti liikkuva ajoneuvo voi aiheuttaa suuren äkkikuormituksen. VAROITUS! Katkeava vinssin vaijeri on erittäin vaarallinen. 2. Älä käynnistä ja sammuta vinssiä toistuvasti nopeaan tahtiin. Se rasittaa vinssiä, vaijeria ja kuumentaa moottoria. Se on yksi tapa aiheuttaa äkkikuormitus. 3. Älä hinaa ajoneuvoa tai muuta kohdetta vinssillä. Se aiheuttaa äkkikuormituksen hyvin alhaisellakin nopeudella. Vinssillä hinaamisessa vetovoima sijoittuu liian korkealle ajoneuvoon. Se puolestaan horjuttaa ajoneuvon tasapainoa ja voi johtaa onnettomuuteen. 4. Älä käytä ulosvetohihnaa vinssatessa. Ulosvetohihna on joustava. Jos vaijeri katkeaa, joustava hihna tekee tilanteesta vielä vaarallisemman. Älä käytä mitään muitakaan joustavia liinoja. 5. Älä koskaan sido peräkärryä ajoneuvoon vinssillä. Siitäkin aiheutuu äkkikuormitus, joka voi vaurioittaa vinssiä, vaijeria, peräkärryä ja ajoneuvoa. Vinssin vaijeri on suunniteltu kestämään kuormituksen vinssin moottorista, kun sitä käytetään paikallaan olevasta ajoneuvosta. Muista aina, että et millään tavalla aiheuta äkkikuormitusta. 56

58 VINSSI VAROITUS! Vinssin huollon laiminlyöminen voi aiheuttaa vakavan vaaratilanteen. Vinssin huoltaminen 1. Tarkasta vinssi ennen jokaista käyttökertaa. Varmista, että vaijeri ei ole kulunut tai kiertynyt silmukalle. Tutki, onko jokin osa kulunut tai löysällä, myös vinssin kiinnitys ajoneuvoon. 2. Anna vinssin moottorin jäähtyä ennen sen huoltamista. 3. Ennen huoltamista irrota sen sähköjohto, jotta se ei käynnistyisi vahingossa. 4. Turvallisuussyistä käytä vain alkuperäisiä Polaris-varaosia. 5. Joissakin vinssimalleissa on teräsvaijeri, toisissa synteettinen vaijeri. 6. Älä koskaan vaihda synteettisen vaijerin tilalle tavallista muoviköyttä. Vaikka ne näyttäisivät samanlaisilta, niiden ominaisuudet ovat erilaiset. Tavallinen muoviköysi joustaa. VAROITUS! Joustavan köyden katkeaminen vetotilanteessa aiheuttaa vakavan vaaran. 57

59 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN Melupäästöt Tämä ajoneuvo täyttää USA:n ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottorin, sen imuilman kanavistoon tai pakoputkistoon. Kampikammion päästöt Tämän ajoneuvon huohotinjärjestelmä on suljettu. Imujärjestelmä ohjaa huohotinkaasut takaisin palokammioon. Kaikki pakokaasut poistuvat pakokaasujärjestelmän kautta. Pakokaasupäästöt Päästötarra Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella. Elektroninen polttoaineen suihkutus (EFI) säätelee polttoaineen syöttöä. Valmistajan tekemät säädöt täyttävät viranomaisten vaatimukset. Päästötarra sijaitsee runkoputkessa matkustajan istuimen vieressä. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 2004/108/EC vaatimukset. Tärinä- ja melurajoitukset Euroopassa Kuljettajan havaitsema melu sekä käsien ja kehon tärinä, joka aiheutuu tästä ajoneuvosta, on mitattu standardin pren mukaisesti. Olosuhteet testauksen aikana: Ajoneuvot olivat uutta vastaavassa kunnossa. Ympäristöolosuhteet otettiin huomioon testimenetelmien mukaisesti. Tärinän mittaamisen epätarkkuudet riippuvat monista tekijöistä, joita ovat esimerkiksi: Epätarkkuus välineissä ja kalibroinnissa Vaihtelu testattavissa laitteissa, esim. osien kuluminen Erot laitteen käyttäjien kokemuksissa tai fyysisissä ominaisuuksissa Työntekijän kyky toistaa tyypillinen työtilanne mittausten aikana Ympäristötekijät, kuten vallitseva lämpötila tai melutaso 58

60 HUOLTO Määräaikaishuollot Ajoneuvon säännöllinen huolto varmistaa sen luotettavuuden sekä turvallisuuden. Seuraavassa huoltotaulukossa kerrotaan säännöllisen huollon edellyttämät tarkastukset, tarpeelliset säädöt sekä huoltotoimet. Tarkasta ja puhdista, voitele, säädä ja vaihda ajoneuvon osia aina tarpeen ja huoltoohjelman mukaan. Jos joudut uusimaan osia, käytä alkuperäisiä Polaris-varaosia. Merkitse huoltotoimet muistiin tämän kirjan lopussa olevalle lomakkeelle. Huollot ja säädöt ovat tärkeitä ajoneuvon moitteettoman toiminnan takia. Jos olet epävarma siitä, kuinka huollot ja säädöt tehdään turvallisesti ja oikein, vie ajoneuvo valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukko on laadittu tavanomaiseksi arvioidun ajoneuvon käytön mukaan, eli normaaleissa maasto-olosuhteissa keveässä harrastuskäytössä. Huoltoväliä täytyy lyhentää, jos ajoneuvo on kovassa käytössä. Kovaksi käytöksi määritellään: ajoneuvon joutuminen säännöllisesti mutaan, veteen tai syvään hiekkaan kilpailutoimintaa muistuttava käyttö, jatkuvasti moottorin huipputehoa hyödyntävä käyttö jatkuva käyttö raskaissa työtehtävissä hitaalla nopeudella pitkäaikainen käyttö tyhjäkäynnillä lyhyet ajot pakkasessa Kiinnitä huomiota öljyn määrään. Öljymäärän lisääntyminen kylmällä säällä saattaa johtua veden kerääntymisestä öljypohjaan tai kampikammioon. Vaihda öljy heti, jos öljyn pinnan taso alkaa nousta. Seuraa edelleen öljyn määrää. Jos se lisääntyy, lopeta ajoneuvon käyttö ja selvitä syy tai ota yhteys valtuutettuun Polaris-huoltopisteeseen. Huoltotaulukon kirjainkoodit U E X Suorita nämä huoltotoimenpiteet useammin, jos ajoneuvo on ollut kovassa rasituksessa Vaikuttaa moottorin pakokaasupäästöihin Teetä valtuutetussa Polaris-huoltopisteessä VAROITUS! Jos X:llä merkittyä toimenpidettä ei ole suoritettu oikein, voi ajoneuvon osa rikkoutua ja aiheuttaa onnettomuuden ja hengenvaaran. Teetä se valtuutetussa Polarishuoltopisteessä. 59

61 HUOLTO Määräaikaishuollot Huoltotoimet on tehtävä sen mukaan, mikä mainituista huoltoväleistä ensin saavutetaan. Huoltoväli Kohde Ajotunnit Toimenpide Aika Km Ohjaus Etu- ja takajousitus Renkaat Jarruneste Ennen Katso Ennen ajoa tehtävät Jarrupolkimen liikerata - - ajoa tarkastukset s. 38 Jarrujärjestelmä Vanteet ja pultit Rungon pultit ja mutterit Moottoriöljy Moottorin ja variaattorin E - - Tarkasta, puhdista ilmanoton esisuodattimet Jäähdytysneste - - Tarkasta määrä Päivittäin Ohjaustehostin U - - Tarkasta toiminta, puhdista (jos varustettu) Ajovalo, takavalo - - Tarkasta toiminta U Tarkasta kitkapinta, vaihda Jarrupalat 10 h 160 X tarvittaessa Sisäänajon jälkeen tehtävä öljyn U Moottoriöljy ja öljynsuodatin 25 h - ja suodattimen vaihto Tarkasta määrä sisäänajon U Etuperän öljy 25 h - jälkeen 1 kk Tarkasta määrä sisäänajon U Vaihteistoöljy 25 h - jälkeen Akku 25 h 400 Tarkasta liitokset, puhdista, testaa U Huohottimen suodatin (jos 25 h 250 Tarkasta, vaihda tarvittaessa E varustettu) U Ilmansuodatin 25 h 800 Vaihda E U Yleisvoitelu 50 h 3 kk 800 Voitele kaikki kohteet Tarkasta vuodot ja Kaasuläppäkotelon kiinnitys E 50 h 500 kiinnityskumien halkeamat, vaihda ja imupuolen kanavat osat tarvittaessa X E U Tarkasta, säädä välys, vaihda Kaasupoljin 50 h 800 tarvittaessa Vaihdevivusto 50 h 800 Tarkasta, voitele, säädä Etu- ja takajousitus 50 h 6 kk 800 Voitele Jäähdytysjärjestelmä 50 h 800 Nesteen pakkaskestävyyden mittaus ennen talvea, järjestelmän painetesti vuosittain 60

62 HUOLTO Määräaikaishuollot Huoltoväli Kohde Ajotunnit Toimenpide Aika Km U Moottoriöljy ja suodatin 50 h 1600 Vaihda 6 kk U Öljyputket, kiinnikkeet 50 h 1600 Tarkasta vuotojen varalta ja kiristä U E Sytytystulpat 100 h 1600 Tarkasta ja vaihda tarvittaessa U Etuperän öljy 100 h 1600 Vaihda U Vaihteistoöljy 100 h 1600 Vaihda X Polttoainejärjestelmä ja Tarkasta vuotojen varalta tankin korkki, 100 h 1600 E suodatin letkut, pumppu, kaasuläppäkotelo U Jäähdytin 100 h 1600 Tarkasta, puhdista ulkopinta U Jäähdyttimen letkut 100 h Tarkasta vuotojen varalta U Moottorin kiinnitys 100 h kk 1600 Tarkasta ja kiristä Pakoputkisto 100 h 1600 Tarkasta kunto Tarkasta reititys, kiinnitykset ja U Sähköjohdotus 100 h 1600 suojakuorien kunto. Suojaa liitokset yleisvoiteluaineella. X Variaattorin hihnapyörät 100 h 1600 Tarkasta, puhdista ja vaihda kuluneet osat Variaattorin hihna 100 h 1600 Tarkasta kunto, vaihda tarvittaessa X Etupyörien laakerit 100 h 1600 Tarkasta, vaihda kuluneet osat Iskunvaimentimien U 100 h - - Tarkasta suojakumit U 12 Iskunvaimentimet - X kk 2400 Teetä öljynvaihto Polaris-huoltopisteessä U Jäähdytysneste - - Vaihda 24 X Jarruneste 200 h 3200 Vaihda kk Äänenvaimennin 200 h 3200 Puhdista E X Venttiilien välys 200 h Tarkasta ja säädä U 36 Sytytystulpat 500 h E kk 8000 Vaihda X Pyörien suuntaus - Tarkasta säännöllisesti Ajovalojen suuntaus - Säädä tarvittaessa 61

63 HUOLTO Voitelusuositukset Tarkasta ja voitele kaikki kohteet määräaikaishuolto-ohjelman mukaisesti tai useammin, jos ajoneuvo on kovassa käytössä. Kohde Voiteluaine Lisätietoa Moottoriöljy PS-4 5W-50 tai PS-4 Extreme Duty 10W-50 nelitahtiöljy Katso sivu 64 Jarruneste DOT 4 Katso sivu Vaihteisto AGL Gearcase Lubricant & Transmission Fluid Katso sivu 66 Etuperä Demand Drive Fluid Katso sivu 67 Kardaaniakseli Etutukivarsien puslat Vakaajatangon puslat U-Joint Grease Yleisvaseliini All Season Yleisvaseliini All Season Voitele rasvanipat keskellä ja takana Voitele rasvanipat (3 kummallakin puolella) Avaa moottorin huoltoluukku. Voitele rasvanipat (1 kummallakin puolella) Kardaaniakselin nippa keskellä Kardaaniakselin nippa takana 62

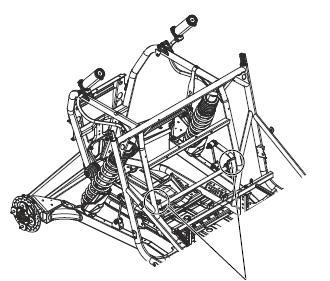

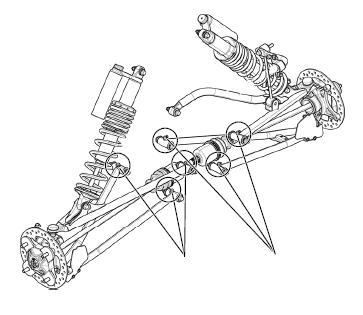

64 HUOLTO Voitelusuositukset Etujousitus (kuva takaa) Etutukivarsien puslat (3 kummallakin puolella) Vakaajatangon puslat (1 kummallakin puolella) 63

65 HUOLTO Moottoriöljy Moottoriöljysuositus VAROITUS! Ajoneuvon käyttö silloin, kun moottoriöljyä on liian vähän tai se on vanhaa tai pilaantunutta, kuluttaa moottoria ja voi johtaa sen vaurioitumiseen ja onnettomuuteen. Noudata aina määräaikaishuolto-ohjelmaa. Ympäristön lämpötila Suositeltu öljylaatu C PS-4 5W-50 nelitahtiöljy C PS-4 Extreme Duty 10W-50 nelitahtiöljy Öljynvaihto on tehtävä useammin, jos käytetään muuta kuin POLARIS PS-4 -moottoriöljyä. Noudata valmistajan suosituksia, jotka koskevat ympäristön lämpötilaa. Älä käytä autoille tarkoitettua moottoriöljyä. HUOMAA: Älä sekoita erimerkkisiä ja -laatuisia moottoriöljyjä toisiinsa. Niiden sekoittaminen saattaa heikentää moottoriöljyn ominaisuuksia ja johtaa moottorivaurioon. Käytä vain suositeltua öljyä. Moottoriöljyn määrän tarkastus Tarkasta moottoriöljyn määrä silloin, kun moottori on kylmä. Öljytikku on oikean etupyörän kotelossa. Täyttötulppa on kuormalavan huoltoluukun alla. 1. Aja tasaiselle alustalle. Laita vaihde asentoon P. 2. Puhdista mittatikun seutu. Poista öljytikku. Kuivaa se puhtaalla liinalla. 3. Laita öljytikku paikalleen. 4. Poista öljytikku uudelleen. Varmista, että öljypinnan taso on tikkuun merkityllä alueella. Lisää öljyä tarvittaessa. Älä täytä liikaa. 5. Laita öljytikku ja täyttötulppa paikoilleen. Tarkistus Täyttö 64

66 HUOLTO Moottoriöljy Öljyn ja suodattimen vaihto Vaihda öljy ja suodatin huolto-ohjelman mukaisesti. Öljytikku on oikean etupyörän kotelossa. Täyttötulppa on kuormalavan huoltoluukun alla. Tyhjennystulppaa varten on huoltoaukko kampikammion alapuolella. 1. Aja tasaiselle alustalle. Laita vaihde asentoon P. 2. Puhdista tyhjennystulpan seutu. VAROITUS: Kuuma öljy voi aiheuttaa palovamman. 3. Aseta keräysastia moottorin alle. 4. Poista tyhjennystulppa. Valuta kaikki öljy keräilyastiaan. 5. Käännä suodatinta öljynsuodattimen avaimella vastapäivään ja irrota suodatin. 6. Puhdista moottorilohkon tiivistepinta suodattimen kohdalta. 7. Voitele uuden öljynsuodattimen tiivistepinta moottoriöljyllä. Varmista, että tiiviste on ehjä ja että vanhan suodattimen tiiviste ei ole enää moottorilohkolla. 8. Kierrä öljynsuodatin kiinni käsin. Kun öljynsuodattimen tiiviste osuu moottorin vastinpintaan, tee loppukiristys kiertämällä suodatinta vielä 1/2 kierrosta. Suodatin 9. Kierrä tyhjennystulppa kiinni. Kiristystiukkuus on 16 Nm. 10. Poista täyttötulppa ja lisää 2,4 litraa suositeltua öljyä. Laita täyttötulppa paikalleen. 11. Varmista, että vaihde on P-asennossa. Paina jarrua. 12. Käynnistä moottori. Anna sen käydä tyhjäkäynnillä pari minuuttia. 13. Sammuta moottori ja tarkasta mahdolliset vuodot. 14. Poista öljytikku ja pyyhi se kuivaksi. 15. Laita öljytikku paikalleen. Poista se ja tarkista öljypinnan taso. 16. Lisää tarvittaessa moottoriöljyä niin, että öljypinnan taso on mittatikun ylämerkin ja alamerkin välissä. Älä täytä liikaa. 17. Asenna mittatikku ja täyttötulppa paikoilleen. 18. Käytetty moottoriöljy ja öljynsuodatin ovat ongelmajätteitä. Huolehdi niiden asianmukaisesta hävittämisestä. 65

67 HUOLTO Vaihteisto Voimansiirron öljyhuolto Vaihteiston öljymäärä tulee tarkastaa ja vaihtaa huolto-ohjelman mukaisesti. Öljymäärän pitää olla täyttö-/tarkastustulpan reiän alareunan tasalla. Vaihteistoöljyn määrän tarkastus Täyttö-/tarkastustulppa on vaihdelaatikon takapuolella. 1. Aja tasaiselle alustalle. 2. Avaa täyttötulppa. 3. Tarkista öljypinnan taso. 4. Lisää suositeltua öljyä reiän alareunan tasalle. 5. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Vaihteistoöljyn vaihto Täyttötulppa Tyhjennystulppa on vaihdelaatikon alapuolella. Pohjalevyssä on huoltoaukko sitä varten. 1. Avaa täyttötulppa. 2. Aseta keräilyastia vaihdelaatikon alle. 3. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 4. Puhdista tulppa ja asenna se paikalleen. Vaihda uusi tiiviste. Kiristä oikeaan momenttiin. 5. Täytä suositellulla öljyllä reiän alareunan tasalle. 6. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 7. Tarkista mahdolliset öljyvuodot. 8. Huolehdi jäteöljystä asianmukaisesti. Etuperän tyhjennystulppa Vaihteistoöljyn tyhjennystulppa 66

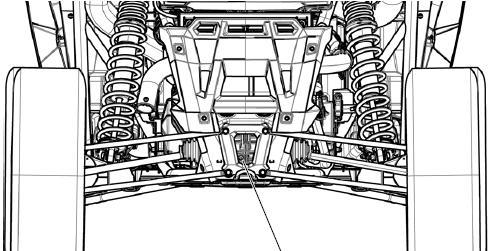

68 HUOLTO Voimansiirron öljyhuolto Etuperä Etuperän öljymäärä tulee tarkastaa ja vaihtaa huolto-ohjelman mukaisesti. Öljymäärän pitää olla täyttö-/tarkastustulpan reiän alareunan tasalla. Etuperän öljyn määrän tarkastus Etuperän täyttö-/tarkastustulppa on oikealla puolella perää. 1. Aja tasaiselle alustalle. 2. Avaa täyttö-/tarkastustulppa. Tarkista öljypinnan taso. 3. Lisää suositeltua öljyä tarvittava määrä. 4. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. Etuperän öljyn vaihto Tyhjennystulppa on perän alapuolella. Täyttötulppa 1. Avaa täyttötulppa. 2. Aseta keräilyastia tyhjennystulpan alle. 3. Poista tyhjennystulppa. Valuta kaikki öljy astiaan. 4. Puhdista tyhjennystulppa. Vaihda tarvittaessa tiiviste. 5. Kierrä tyhjennystulppa kiinni. Kiristä oikeaan momenttiin. 6. Lisää suositeltua öljyä. 7. Kierrä täyttötulppa kiinni. Kiristä oikeaan momenttiin. 8. Tarkista mahdolliset öljyvuodot. 9. Hävitä käytetty öljy asianmukaisesti. Öljysuositukset Vaihdelaatikko Voiteluaine Tilavuus Vaihteisto AGL Gearcase Lubricant & Transmission Fluid Täyttötulpan kiristysmomentti Tyhjennystulpan kiristysmomentti 1300 ml Nm Nm Etuperä Demand Drive Fluid 250 ml Nm Nm 67

69 HUOLTO Sytytystulpat Suositeltu sytytystulppa: XG4YCX HUOMAA: Muun kuin suosituksen mukaisen sytytystulpan käyttö voi aiheuttaa moottorivaurion. Elektrodien kärkiväli: Tulpan kiristysmomentti (uusi ja käytetty): 0,7-0,8 mm 10 Nm Sytytystulpan tarkastus ja vaihto Sytytystulpan kunto kertoo moottorin toimintakunnosta. Sytytystulpan silmämääräinen tarkastelu tulee tehdä välittömästi käyttölämpöisen moottorin voimakkaan vedätyksen jälkeen. Tarkasta tulpan väri. VAROITUS: Kuuma moottori ja pakoputkisto voi aiheuttaa palovammoja. Käytä suojakäsineitä, kun irrotat sytytystulpan. 1. Irrota kuormalavan huoltoluukku. 2. Puhdista sytytystulppien seutu ennen niiden irrottamista. 3. Irrota sytytystulppien hatut. 4. Kierrä sytytystulpat auki sytytystulppaavaimella. 5. Asenna päinvastaisessa järjestyksessä. Normaali sytytystulppa Sytytystulpat Normaali sytytystulpan väri on harmaa, kahvin- tai vaalean ruskea. Karstaa ei saa olla. Kärkielektrodeissa ei saa näkyä kulumaa. Kärki ei saa olla vaalea. Vaaleus paljastaa moottorin ylikuumenemisen, jonka aiheuttaa joko väärän tyyppinen sytytystulppa tai väärät kaasuttimen säädöt. Musta karstoittunut sytytystulppa Musta karstoittunut sytytystulppa paljastaa moottorin käyvän liian rikkaalla tai moottorin palotilaan pääsevän öljyä. Syynä voi olla myös useat lyhyet ajokerrat erityisesti kylmällä säällä. 68

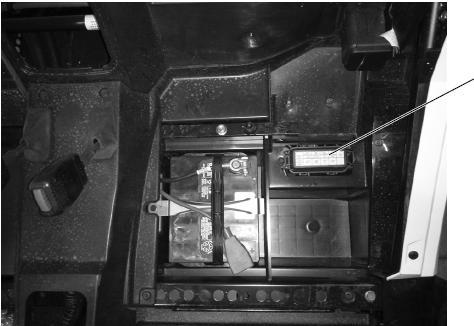

70 HUOLTO Sulakkeet Jos ajoneuvo sammuu äkkiä tai ilmenee jokin muu yllättävä sähkövika, kannattaa tarkastaa sulakkeet. Jos sulake on palanut, syynä on yleensä oikosulku. Etsi mahdollinen oikosulku, korjaa se ja vaihda sulake. Sulakekotelo on kuljettajan istuimen alla (XP) tai vasemman takaistuimen alla (XP 4). FAN Tarra Sulake Kohde 20A suojakatkaisin Tuuletin EFI 20A Anturit, suuttimet, puola, moottorin ohjainlaite FUEL PUMP 10A Polttoainepumppu BRAKE LT 5A Jarruvalot EPS 20A Ohjaustehostin LIGHTS 10A Ajo- ja takavalot, mittariston valot DRIVE 10A Neliveto ACCESSORY 20A Lisävirtapistokkeet Sulakekotelo 69

71 HUOLTO Jäähdytysjärjestelmä Moottorin jäähdytysjärjestelmä perustuu jäähdytysnesteeseen, ajoneuvon etuosassa olevaan jäähdyttimeen, painekorkkiin, letkustoon sekä paisuntasäiliöön. Moottorin lämmetessä jäähdytysneste laajenee, jolloin sitä kulkeutuu jäähdyttimen painekorkin kautta paisuntasäiliöön ja paisuntasäiliön nestepinnan taso nousee. Vastaavasti moottorin jäähtyessä nestepinta laskee. Vihje: Sisäänajovaiheessa jäähdytysnesteen pinnan taso saattaa laskea, kun järjestelmään mahdollisesti jäänyt ilma poistuu. Tarkasta jäähdytysnesteen määrä ja lisää sitä tarvittaessa paisuntasäiliöön. Pidä nesteen määrä säiliön ylä- ja alamerkkien välillä. Polaris suosittelee jäähdytysnesteen vaihtamista kahden vuoden välein. Suositeltava jäähdytysneste on POLARIS Antifreeze 60/40. Vaihtoehtoisesti voi käyttää korkealuokkaista, alumiiniosia sisältävälle moottorille suunniteltua jäähdytysnestettä, johon on sekoitettu tislattua vettä. POLARIS Antifreeze 60/40 on valmista käytettäväksi. Noudata aina nesteen valmistajan sekoitussuosituksia. Vaihda jäähdytysneste uuteen aina, kun jäähdytysjärjestelmä on tyhjennetty huollon tai korjauksen takia. Jos paisuntasäiliö tyhjenee kokonaan, tarkasta aina myös jäähdyttimen nestemäärä. Lisää jäähdytysnestettä tarvittaessa. Jäähdyttimen korkki Paisuntasäiliö 70

72 HUOLTO Jäähdytysjärjestelmä Jäähdytysnesteen määrän tarkastaminen Huolehdi, että nesteen määrä on säiliön ylä- ja alamerkkien välillä silloin, kun neste on kylmää. 1. Aja tasaiselle alustalle ja poista etukuomu. 2. Katso nesteen pinnan taso paisuntasäiliön kyljestä. 3. Jos nestettä on alle alarajan, avaa säiliön korkki ja lisää jäähdytysnestettä suppilon avulla. Sulje korkki. Vihje: Jos jäähdytysnestettä pitää lisätä usein tai jos paisuntasäiliö tyhjenee kokonaan, järjestelmässä on todennäköisesti vuoto. Vie ajoneuvo tarkastettavaksi valtuutettuun Polaris-huoltopisteeseen. Jäähdytin ja tuuletin Jäähdyttimen kenno tulee puhdistaa siihen kertyneestä liasta säännöllisesti. Älä asenna lisävarusteita, jotka peittävät ajoneuvon etuosaa siten, että ilmavirta jäähdyttimelle estyy. Ilmavirran estyminen voi johtaa ylikuumenemiseen ja moottorivaurioon. HUOMAA: Ajoneuvon peseminen painepesurilla voi vahingoittaa jäähdyttimen kennoa. Polaris ei suosittele painepesurin käyttöä. Nesteen lisääminen/vaihtaminen jäähdyttimeen Jäähdyttimeen tarvitsee lisätä nestettä vain, jos järjestelmä on tyhjennetty huollon ja/tai korjauksen takia. Mutta jos paisuntasäiliö on tyhjentynyt kokonaan, pitää aina tarkastaa myös jäähdyttimen nestemäärä. VAROITUS! Vapautuva neste voi aiheuttaa vakavia palovammoja. Älä avaa painekorkkia, kun moottori on lämmin tai kuuma. Korkin avaaminen voi johtaa kuuman ja paineistuneen jäähdytysnesteen roiskumiseen ja palovammoihin. 1. Poista kuomu. 2. Avaa painekorkki hitaasti. 3. Tarkasta jäähdytysnesteen määrä aukosta. 4. Lisää tarvittaessa nestettä hitaasti suppilon avulla. 71

73 HUOLTO Jäähdytysjärjestelmä 5. Ilmaa järjestelmä seuraavasti: Avaa moottorin huoltoluukku ja kierrä ilmausruuvia ruuvitaltalla vähän, niin että ilma pääsee poistumaan. Lisää jäähdytysnestettä hitaasti, kunnes ilmaa ei enää poistu. Kiristä ilmausruuvi. 6. Laita jäähdyttimen korkki paikalleen. Vihje: Älä vaihda jäähdytyskennon korkkia. Se on osa jäähdytysjärjestelmän toimivuuden varmistavaa kokonaisuutta. Jos korkki hukkuu, tilaa uusi alkuperäisosa. Ilmausruuvi Variaattori VAROITUS! Noudata tarkasti tässä käsikirjassa olevia ohjeita, jotka koskevat variaattorin käyttöä. Älä tee muutoksia variaattorin rakenteisiin. Variaattoriin tehdyt muutokset voivat aiheuttaa sen yllättävän rikkoutumisen, mikä voi johtaa loukkaantumiseen tai hengenvaaraan. Variaattori on erittäin tarkasti suunniteltu kokonaisuus, jossa minkä tahansa osan muuttaminen heikentää laitteiston toimintaa. Variaattori ja siihen liittyvä kytkin pyörivät suurella nopeudella ja niiden kautta kulkeutuu kaikki moottorin voima. Osien muuttaminen voi johtaa epänormaaliin toimintaan, pahaan tärinään sekä osien rikkoutumiseen. Näiden välttämiseksi ajoneuvon omistajan tulee: noudattaa tarkasti suositeltua huolto-ohjelmaa ja puhdistaa variaattorikotelon seutu ja tuuletuskanava roskista säännöllisesti. teettää kaikki vaativammat huoltotyöt valtuutetussa huoltopisteessä. käyttää vain alkuperäisiä Polaris-huolto-osia. pitää variaattorin suojakansi aina oikein asennettuna. 72

74 HUOLTO Variaattori Variaattorin hihnan vaihtaminen / roskien poisto Jos hihna rikkoutuu, puhdista roskat tuuletuskanavasta ja moottoritilasta, kun vaihdat hihnan. VAROITUS! Jos kaikkea roskaa ei poisteta, ajoneuvo voi vaurioitua ja aiheuttaa vakavan vaaratilanteen. 1. Anna kuumien osien jäähtyä, ennen kuin alat huoltaa. 2. Poista moottorin huoltoluukku. Poista kaikki roskat kerääjästä ja moottoritilasta. 3. Irrota kytkinkotelon kannen ruuvit ja avaa kansi. (Sitä ei tarvitse poistaa ajoneuvosta.) 4. Poista kaikki roskat variaattorin ympäriltä ja sisältä sekä koko tuuletuskanavasta. Kerääjä Poista kaikki roskat Vihje: Käytä apuna iskunvaimentimen/kytkimen työkalua ja raota sillä hihnapyöriä. 5. Tarkista samalla tiivisteiden kunto öljyvuotojen varalta. Jos jokin tiiviste on vioittunut, ota heti yhteys valtuutettuun Polaris-huoltopisteeseen. Aseta työkalun koukkupää Raota hihnapyöriä painamalla työkalun toisesta päästä 73

75 HUOLTO Variaattori Vihje: Hihnan luistaminen aiheuttaa kuumenemista, mikä rikkoo hihnan ja kuluttaa kytkimen osia. Vaihda hitaalle nopeusalueelle (L), kun ajat hitaasti, jotta kytkimen ja variaattorin osat kestävät pitempään. Variaattorin tuuletuskanava Variaattorin kuivaaminen ajoneuvon uppoamisen jälkeen Jos ajoneuvolla joudutaan ajamaan syvässä vedessä tai se uppoaa, variaattorin toiminnan palauttaminen normaaliksi saattaa vaatia seuraavia toimenpiteitä: 1. Poista tyhjennystulppa kotelon alapuolelta. 2. Anna veden valua ulos. Kierrä tyhjennystulppa kiinni. 3. Laita vaihde P-asentoon. Paina jarrua. Käynnistä moottori. 4. Käytä kaasua pumppaavasti sekunnin ajan, jotta kosteus haihtuisi ja variaattorin osat kuivuisivat. Älä pidä kaasua kokonaan auki pidempään kuin 10 sekuntia kerrallaan. 5. Päästä moottorin kierrokset tyhjäkäynnille. Paina jarrua. Vapauta pysäköintijarru. Kytke vaihde hitaalle vetoalueelle (L). 6. Kokeile, luistaako variaattori. Jos hihna luistaa, toista kuivaustoimet. 7. Vie ajoneuvo valtuutettuun huoltopisteeseen niin pian kuin mahdollista. 74

76 HUOLTO Moottorin ja variaattorin ilmanottokanavat Suodattimet Moottorin ilmanoton esisuodatin on ajoneuvon oikealla sivulla. Variaattorin tuuletuskanavan esisuodatin on ajoneuvon vasemmalla sivulla. Tarkasta moottorin esisuodatin aina ennen ajoneuvon käyttöä ja varmista, että mikään ei estä ilmavirtausta. Tarvittaessa irrota esisuodatin ja puhdista pesuainevedellä. Kuivaa paineilmalla (alhainen paine). Tarkasta myös variaattorin esisuodatin säännöllisesti. Vihje: Kun peset ajoneuvoa, varo päästämästä vettä suoraan variaattorin ilmanottokanavaan. Lue ajoneuvon puhdistusohjeet sivulla 88. Variaattorin tuuletuskanavan esisuodatin Moottorin ilmanoton esisuodatin Ilmansuodatin Tarkasta ja vaihda ilmansuodatin huolto-ohjelman mukaisesti. Hakaset 1. Irrota kuormalavan huoltoluukku. 2. Puhdista ilmanottokotelon ympäristö liasta ja roskista. 3. Avaa kotelon hakaset ja nosta kansi varovasti pois. 75

77 HUOLTO Suodattimet 4. Irrota suodatin siirtämällä sitä matkustajan istuimen suuntaan. 5. Tarkista suodattimen kunto. 6. Puhdista ilmanottoputki ja -kotelo huolellisesti ja pyyhi puhtaalla, kuivalla liinalla. HUOMAA: Ilmanottoputkessa oleva lika ja roska voi vaurioittaa moottoria. Puhdista putki hyvin ennen suodattimen asentamista. 7. Asenna suodatin paikalleen. Älä yritä puhdistaa ilmansuodatinta, vaan asenna uusi suodatin. HUOMAA: Muu kuin valmistajan hyväksymä suodatin voi aiheuttaa moottorivaurion. 8. Varmista, että suodattimen, tiivisterenkaan ja ilmanottoputkessa olevan vasteen väleihin ei jää rakoja. 9. Asenna ilmanottokotelon kansi. Kiinnitä kannen hakaset huolellisesti. 10. Aseta huoltoluukku paikalleen. Ilmansuodatin 76

78 HUOLTO Äänenvaimennin VAROITUS! Noudata tarkasti seuraavia ohjeita, kun huollat äänenvaimenninta: Älä koske äänenvaimentimeen, kun pakoputkisto on kuuma. Pakoputkiston lämpötila voi nousta yli 500 Celsius-asteeseen. Anna osien jäähtyä tarpeeksi, ennen kuin jatkat huoltotöitä. Käytä suojalaseja ja -käsineitä. Älä käytä moottoria ilman äänenvaimenninta. Älä koskaan käytä moottoria suljetussa tilassa. Pakokaasut sisältävät hiilimonoksidia eli häkää, joka voi nopeasti johtaa tajuttomuuteen tai hengenmenetykseen. Puhdista karsta äänenvaimentimesta säännöllisesti seuraavasti: 1. Irrota kipinänsammutin äänenvaimentimen päästä. 2. Puhdista sammuttimen sihti luonnonharjalla. Synteettinen harja voi sulaa, jos osat ovat lämpimiä. Tarvittaessa puhdista sihti vielä paineilmalla. 3. Tarkasta sihdin kunto. Tarvittaessa vaihda se uuteen. 4. Asenna kipinänsammutin paikalleen. Kiristä mutteri momenttiin Nm. Äänenvaimennin Pultti Sihti Mutteri 77

79 HUOLTO Jarrut Sekä etu- että takajarrut ovat hydrauliset levyjarrut, joita käytetään jarrupolkimella. Tarkista jarrupolkimen liike ja jarrunesteen määrä ennen jokaista ajokertaa. Jarrutuntuman pitää olla napakka. Pehmeys tai liian pitkä liikerata voi olla merkki nestevuodosta tai vähäisestä nesteen määrästä. VAROITUS! Älä koskaan aja ajoneuvolla, jonka jarrujärjestelmä ei ole kunnossa. Jarrujen viat tulee korjata ennen ajoneuvon käyttöä. Ota tarvittaessa yhteys valtuutettuun Polaris-huoltoon. Jarrujen tarkastaminen 1. Tarkasta järjestelmä vuotojen varalta. 2. Tarkasta jarrupolkimen tuntuma. Sen tulee olla napakka. Jarrut eivät saa tuntua pehmeiltä, eikä liikerata olla liian pitkä. 3. Tarkasta jarrupalojen kunto ja kiinnitys. 4. Tarkasta jarrulevyjen kunto. Puhdista mahdollinen rasva jarrujen puhdistusaineella. 5. Tarkasta jarrupalojen kitkamateriaalin riittävyys. Vaihda jarrupalat, kun kitkamateriaali on kulunut ohuemmaksi kuin 1 mm. 1 mm VAROITUS! Älä käytä voitelusuihketta tai muita öljypohjaisia tuotteita. Ne ovat helposti syttyviä ja vähentävät kitkaa jarrupalan ja -levyn välillä. Jarruneste Tarkasta jarrunesteen määrä aina ennen käyttöönottoa. Tarvittaessa lisää vain DOT4- jarrunestettä. VAROITUS! Kun olet avannut uuden jarrunestepullon, hävitä käyttämättä jäänyt neste asianmukaisesti. Jarruneste imee nopeasti kosteutta ilmasta. Kosteus alentaa jarrunesteen kiehumislämpötilaa, mikä voi aiheuttaa jarrujen tehon menettämisen ja vakavan onnettomuuden. Vaihdata jarruneste vähintään kahden vuoden välein ja aina, jos sen väri on muuttunut tummaksi tai jos nesteen pinnan taso on päässyt alle alarajan. 78

80 HUOLTO Jarrut Jarrunestesäiliö on kuljettajan puoleisessa pyöränkotelossa. Enintään Vähintään 1. Aja tasaiselle alustalle. Laita vaihde P-asentoon. 2. Nestepinnan tulee olla ylä- (MAX) ja alamerkkien (MIN) välissä. 3. Tarvittaessa lisää nestettä ylämerkkiin asti. 4. Paina jarrupoljinta voimakkaasti muutama sekunti ja tarkasta mahdolliset vuodot. Etu- ja takajousien esijännitys Jousituksen säädöt Tehtaalla tehty säätö on sopiva lähes kaikissa ajo-olosuhteissa. Jos kuitenkin haluat säilyttää korkeamman maavaran kuormaa kuljetettaessa, jousien säätö on mahdollista. Etuiskunvaimentimen esijännityksen mitta Takaiskunvaimentimen esijännityksen mitta 79

81 HUOLTO Jousituksen säädöt Tehdassäädöt RZR XP Edessä 43.5 cm Takana 58 cm RZR XP 4 Edessä cm Takana cm Walker Evans -vaimentimien esijännityksen säätäminen Noudata seuraavia ohjeita, jos muutat jousituksen säätöä: Säädä jouset takaisin tehdasasentoon, kun et enää kuljeta kuormaa. Jäykemmät jouset vaikuttavat ajoneuvon vakauteen, kun sillä ajetaan ilman kuormaa. Tee samanlainen säätö kaikkiin neljään jouseen. Älä lisää tehtaalla asetettua jännitystä enempää kuin 25 mm. 1. Käytä säätötyössä työkalusarjan iskunvaimennin/kytkin-työkalua. 2. Nosta ajoneuvo pukeille niin, että jousitus pääsee venymään koko pituuteen. 3. Lisää esijännitystä kiertämällä säätörengasta vasemmalle. Jousitus muuttuu jäykemmäksi. Vähennä esijännitystä kiertämällä säätörengasta oikealle. Jousitus muuttuu pehmeämmäksi. VAROITUS! Erilaiset säädöt eri puolilla vaikeuttavat ajoneuvon hallintaa, mikä voi johtaa onnettomuuteen. Tee aina samanlaiset säädöt oikealle ja vasemmalle puolelle. Voit myös teettää säätötyön valtuutetussa Polaris-huoltopisteessä. Säätörengas Säätörengas Edessä Takana 80

82 HUOLTO Etu- ja takaiskunvaimentimien sisäänjousto Jousituksen säädöt Sisäänjouston vaimennuksen säätönuppi on säiliön yläpäässä. Kun säätönuppi on kierretty myötäpäivään ääriasentoon, vaimennus on täysin kiinni. Kun säätönuppi on kierretty vastapäivään ääriasentoon, vaimennus on täysin auki. 1. Lisää sisäänjouston vaimennusta kiertämällä nuppia myötäpäivään. 2. Vähennä sisäänjouston vaimennusta kiertämällä nuppia vastapäivään. Lisää Vähennä Takana Vähennä Lisää Edessä Tuntuma: Pehmein Tehdassäätö Jäykin Walker Evans -iskunvaimentimet Vaimennuksen säätö: 16 naksahdusta suljetusta Edessä: 5-7 naksahdusta auki-asennosta Takana: 5-7 naksahdusta auki-asennosta 1 naksahdus suljetusta 81

83 HUOLTO Renkaat VAROITUS! Kuluneilla, väärän kokoisilla, väärin asennetuilla tai väärillä ilmanpaineilla täytetyillä renkailla ajaminen heikentää huomattavasti ajo-ominaisuuksia. Varmista renkaiden kunto ja oikeat paineet säännöllisesti. Käytä vain valmistajan suosituksen mukaisia rengaskokoja ja -tyyppejä. Urasyvyys Vaihda renkaat uusiin, kun urasyvyys on enää 3 mm. 3 mm Kiinnitysmuttereiden kiristysmomentit Tarkista kiinnitysmuttereiden kireydet säännöllisesti. Älä voitele vanteiden kiinnitysmuttereita. Mutteri Sijainti Kiristysmomentti Mutteri (alumiinivanteet) Edessä ja takana 146,4 Nm Napojen mutterit Edessä ja takana 149 Nm 82

84 HUOLTO Renkaat Renkaiden vaihto 1. Aja tasaiselle alustalle. 2. Paina jarrua. Laita vaihde asentoon P. Sammuta moottori. 3. Löysää vanteen kiinnitysmutterit. 4. Nosta ajoneuvon sivu tuen varaan niin, että renkaat ovat hieman irti maasta. 5. Irrota vanteen mutterit ja irrota pyörä. Oikea takapyörä (tyyppi vaihtelee malleittain) 6. Kun asennat pyörän paikalleen, varmista, että renkaan venttiili jää ulkosivulle ja renkaan pyörimissuunta on oikea. Venttiili VAROITUS! Väärin asennetut pyörät vaikuttavat renkaiden kulumiseen ja ajoneuvon hallintaan, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Varmista aina, että mutterit on kiristetty oikeaan tiukkuuteen. Älä avaa itse akselin muttereita, joissa on sokka. 7. Asenna mutterit ja aluslevyt ja kierrä sormitiukkuuteen. 8. Laske ajoneuvo renkaiden varaan. 9. Kiristä mutterit oikeaan tiukkuuteen. 83

85 HUOLTO Ajovalot Valot Huonossa kunnossa olevat tai likaiset ajovalot heikentävät näkyvyyttä ja turvallisuutta. Puhdista ajovalot usein ja huolehdi myös niiden suuntauksesta. Jos LED-ajovalo vaurioituu tai ei muuten pala, koko umpio on vaihdettava. Älä aja hämärässä tai pimeässä ilman toimivia ajovaloja. Vihje: Jos LED-umpiossa on kosteutta sisällä, irrota johtoliitos umpiosta muutamaksi päiväksi ja anna kosteuden haihtua. Takavalot/Jarruvalot Ajoneuvon takana olevia valoja ei voi huoltaa. Jos LED-valo vaurioituu tai ei muuten pala, koko umpio on vaihdettava. Ajovalojen suuntaus Ajovaloja voi säätää hieman sekä pysty- että vaakasuunnassa. X 5 cm 7,6 m 1. Pysäköi tasaiselle kohdalle 7,6 metrin päähän seinästä. Vaihde P-asentoon. 2. Mittaa valoumpion keskikohdan korkeus maasta ja tee seinään merkki samalle korkeudelle. 3. Paina jarrua. Käynnistä moottori. Sytytä kaukovalot. 4. Katso, mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 5 cm seinään merkityn korkeuden alapuolella ajajan istuessa kuljettajan istuimella. 5. Tarvittaessa kierrä ajovaloumpion takana olevaa säätöruuvia. 6. Toista vaiheet 4-5, kunnes säätö on suosituksen mukainen. 84

86 HUOLTO Toimenpiteet ajoneuvon uppoamisen jälkeen HUOMAA: Ajoneuvon joutuminen liian syvään veteen tai uppoaminen aiheuttaa moottorivaurion välittömän riskin. Uponnut ajoneuvo tulee tarkastuttaa valtuutetussa huollossa ennen moottorin käynnistämistä. Jos se ei ole mahdollista, toimi seuraavasti: 1. Siirrä ajoneuvo kuivalle maalle. 2. Tarkasta ilmansuodatinkotelo. Jos siinä on vettä, kuivaa se ja vaihda suodatin. 3. Kuivaa huolellisesti myös ilman esisuodatin. 4. Irrota ja kuivaa sytytystulpat. 5. Pyöritä moottoria useita kertoja starttimoottorilla. 6. Asenna sytytystulpat tai vaihda uudet. 7. Yritä käynnistää moottori. Tarvittaessa kuivaa uudelleen. 8. Vie ajoneuvo valtuutettuun huoltopisteeseen tarkastettavaksi mahdollisimman pikaisesti riippumatta siitä, käynnistyikö moottori vai ei. 9. Jos variaattori on kastunut, noudata ohjeita sen kuivaamiseksi. Katso sivu 74. Ohjauslaitteisto Ohjauksen kunto ja toiminta tulee tarkastaa säännöllisesti. 1. Aja tasaiselle alustalle. 2. Käännä ohjauspyörää edestakaisin kevyellä otteella. 3. Vapaaliikkeen pitää olla mm. 4. Jos ohjauspyörässä tuntuu selvästi suurempi välys tai kääntäessä kuuluu kolahduksia tai narinaa, korjauta ohjausjärjestelmä valtuutetussa Polarishuoltopisteessä. 85

87 HUOLTO Akku VAROITUS! Akun irrottaminen tai asentaminen väärällä tavalla voi aiheuttaa räjähdyksen ja vakavan vaaratilanteen. Kun irrotat akun, irrota aina ensin maakaapeli (musta, -napa) ja sitten virtakaapeli (punainen, -napa). Kun asennat akun, kytke ensin virtakaapeli (punainen) ja sitten maakaapeli (musta). Tässä ajoneuvossa on huoltovapaa suljettu akku. Pidä akun navat puhtaina. Tarvittaessa puhdista ne teräsharjan avulla. Akun pinnan voit puhdistaa soodaliuoksella (1 rkl soodaa, 2 dl vettä). Huuhtele vedellä. Voitele akun navat akkunapavaseliinilla. Akun irrottaminen 1. Poista kuljettajan istuin (XP) tai vasemmanpuoleinen takaistuin (XP 4). 2. Irrota ensin maakaapeli (musta, -napa). Sitten irrota virtakaapeli (punainen, - napa). 3. Poista akun kiinnityshihna. 4. Nosta akku pois ajoneuvosta. Akun asentaminen Huolehdi siitä, että uusi akku on täyteen ladattu ennen ajoneuvoon asentamista. Vajaasti varautuneen uuden akun asentaminen saattaa lyhentää sen käyttöikää ja jopa heikentää ajoneuvon suorituskykyä. 1. Varmista, että akku on täyteen ladattu. 2. Nosta akku telineelle. 3. Voitele navat akkunapavaseliinilla. 4. Asenna akun kiinnityshihna. 5. Kytke ensin punainen virtakaapeli ( -napa) ja sitten musta maakaapeli ( -napa). 6. Paina kaapelit suojaan. 7. Asenna istuin paikalleen. Akun säilytys Jos ajoneuvoa ei käytetä pitkään aikaan (yli 3 kuukauteen), on syytä irrottaa akku tai ainakin akun kaapeli. Akku tulee säilyttää kuivassa ja viileässä paikassa. Lataa akku täyteen ennen pitkäaikaista säilytystä ja ennen pitkään säilytetyn akun käyttöön ottamista. Polaris suosittelee akun varaustilan ylläpitoa POLARIS Battery Tender -laturilla tai akun lataamista noin kerran kuukaudessa. Battery Tender -laturin voi jättää päälle akun säilytysajaksi, jolloin se huolehtii automaattisesti lataamisesta, kun jännite laskee alle ennalta määrätyn tason. Polaris-tuotteiden osanumerot ovat sivulla

88 HUOLTO Akku Akun lataaminen Seuraavat ohjeet koskevat vain huoltovapaata suljettua akkua. Lue ohjeet, ennen kuin asennat akun. Suljettu akku on täytetty nesteellä ja ladattu täyteen tehtaalla. Älä koskaan yritä avata suljettua akkua. Suljetun akun ainoa huoltotoimi on pitää se täyteen ladattuna. Tarkista akun jännite yleismittarilla tai jännitteen testauslaitteella. VAROITUS! Ylikuumentunut akku saattaa räjähtää. Seuraa latausaikoja tarkasti. Lopeta lataaminen, jos akku tuntuu käteen hyvin kuumalta. Anna sen jäähtyä, ennen kuin jatkat lataamista. 1. Tarkista akun jännite yleismittarilla tai jännitteen testauslaitteella, kun akku on ollut irrotettuna laturista vähintään kaksi tuntia. Täyteen ladatun akun jännite on 12,8 V tai enemmän. 2. Jos akun jännite on alle 12,8 V, lataa sitä enintään 1,2 Ampeerin virralla. Vihje: Jos käytät automaattista laturia, lue valmistajan ohjeet lataamisesta. Jos käytät vakiovirtalaturia, lue alla olevat ohjeet lataamisesta. Varmista akun kunto ennen latausta ja 1 2 tuntia latauksen päättymisen jälkeen. Latauksen tila Jännite 100% 12,8 13,0 V 75% 100% 12,5 12,8 V Toimenpide Ei mitään. Tarkista 3 kuukauden kuluttua valmistuspäivästä Saattaa tarvita hieman latausta. Jos ei ladata, tarkista 3 kk:n kuluttua Latausaika (Käytettäessä vakiovirtalaturia ja akun yläosassa määritettyjä standardiampeereja) Ei tarvita 3 6 h 50% 75% 12,0 12,5 V Tarvitsee latausta 5 11 h 25% 50% 11,5 12,0 V Tarvitsee latausta 0% 25% 11,5 V tai vähemmän Ladattava sulfatoitumista poistavalla laturilla Vähintään 13 tuntia. Varmista latauksen tila Vähintään 20 tuntia 87

89 HUOLTO Puhdistus ja säilytys Ajoneuvon peseminen Ajoneuvon puhtaana pitäminen lisää useiden osien käyttöikää. HUOMAA: Painepesurin käyttö voi vahingoittaa ajoneuvon osia. Variaattoriin päässyt vesi voi aiheuttaa hihnan luistamista. Vältä suuntaamasta vesisuihkua suoraan ilmanottokanaviin. Painepesuri voi vaurioittaa myös jäähdyttimen kennoa HUOMAA: Jotkut tuotteet, kuten voimakkaat liuotinpesuaineet tai hyönteiskarkotteet, vahingoittavat muovipintoja. Polaris suosittelee ajoneuvon pesua säännöllisesti miedolla pesuaineella ja vedellä sekä huuhtelua vesijohtopaineella. 1. Käytä ajoneuvojen pesuun suunniteltuja harjoja tai sieniä. Aloita ajoneuvon yläosista ja puhdista viimeisinä alaosien rakenteet. 2. Huuhtele puhtaalla vedellä. 3. Kuivaa pinnat puhtaalla kankaalla tai säämiskällä. Neuvoja: Variaattorin ilmanoton esisuodatin Älä käytä karkeita pesuvälineitä, jotka voivat naarmuttaa pintaa. Älä käytä painepesuria. Älä käytä liian voimakkaita pesuaineita. Käytä aina puhtaita pehmeitä liinoja tai sieniä, kun puhdistat ja vahaat. Vanhoissa liinoissa voi olla likaa, joka naarmuttaa pintaa. Jos kuitenkin käytät painepesuria (ei suositella), ole erityisen varovainen. Korkea vedenpaine voi vahingoittaa osia ja irrottaa maalia ja tarroja. Älä suuntaa suihkua seuraaviin kohtiin: Pyörien laakeroinnit Jäähdytin Voimansiirron tiivisteet Varoitustarrat Sähköosat ja johdotukset Katkaisijat ja hallintalaitteet Hytin paneelit Jarrut Jos varoitustarra irtoaa tai kuluu lukukelvottomaksi, tilaa uusi Polaris-kauppiaaltasi. Rasvaa välittömästi pesun jälkeen kaikki voitelukohteet. Anna moottorin käydä, jotta pesun aikana moottorin päälle sekä pakoputkistoon jäänyt vesi haihtuisi. 88

90 HUOLTO Puhdistus ja säilytys Vahaaminen Ajoneuvo voidaan vahata millä tahansa ajoneuvokäyttöön suunnitellulla viimeistelyvahalla. Noudata pakkauksen ohjeita. Älä käytä hiovia tai voimakkaasti puhdistavia (rubbing compound tai cleaner) vahatyyppejä. Käytä aina puhtaita pehmeitä liinoja tai sieniä, kun puhdistat ja vahaat. Pitkäaikainen säilytys HUOMAA: Moottorin käynnistäminen säilytysaikana pilaa suojaavan voitelun ja voi vahingoittaa moottoria. Älä käynnistä moottoria säilytysaikana. Tee mahdolliset korjaukset ja sitten pese ja puhdista ajoneuvo. Stabiloi polttoaine 1. Täytä polttoainesäiliö. 2. Lisää polttoaineen säilyvyyttä lisääviä kemikaaleja (esimerkiksi Polaris Carbon Clean tai Fuel Stabilizer). Katso pakkauksesta annosteluohje. Carbon Clean poistaa kosteutta polttoainejärjestelmästä, stabiloi polttoaineen ja poistaa karstajäämiä männistä, männänrenkaista, venttiileistä ja pakokaasujärjestelmästä. 3. Anna moottorin käydä minuuttia, jotta lisäaineistettu bensiini kulkeutuisi joka paikkaan. Öljy ja öljynsuodatin Vaihda moottoriöljy ja öljynsuodatin. Katso sivu 64. Ilmansuodatin ja sen kotelo Vaihda ilmansuodatin. Katso sivu 75. Puhdista ilmansuodattimen kotelo. Nesteet Tarkasta seuraavien nesteiden määrät. Vaihda nesteet huolto-ohjelman mukaisesti. Etuperän öljy Vaihteistoöljy Jarruneste (vaihda kahden vuoden välein ja aina, kun neste näyttää tummalta) Jäähdytysneste (testaa vahvuus) 89

91 HUOLTO Puhdistus ja säilytys Voitelu Tarkasta ja voitele kaikki hallintalaitteet sekä ohjauksen ja alustan nivelet huolto-ohjelman mukaisesti. Voitele moottori 1. Käsittele polttoainejärjestelmä säilyvyyttä lisäävällä kemikaalilla (Polaris Carbon Clean ). Noudata pakkauksen käyttöohjetta. Käytä moottoria useiden minuuttien ajan, jotta lisäaine kulkeutuisi joka paikkaan. Sammuta moottori. 2. Irrota sytytystulpat ja lisää 2-3 ruokalusikallista moottoriöljyä. Käytä pientä suppiloa tai pipettiä, jotta saat laitettua öljyn tulpan reikään. Ole huolellinen. Ohi valunut öljy voi myöhemmin näyttää öljyvuodolta. 3. Asenna sytytystulpat takaisin. Kiristä oikeaan momenttiin. 4. Ruiskuta kosteutta poistavaa yleisvoiteluainetta sytytystulpan hattuun. Älä pane niitä paikoilleen vielä tässä vaiheessa. 5. Pyöritä moottoria useita kertoja starttimoottorilla. Öljy kulkeutuu männänrenkaisiin ja sylinteriin ja muodostaa suojaavan pinnan. 6. Jos polttoaineen lisäainetta ei käytetä, polttoainesäiliö ja -järjestelmä tulee tyhjentää huolellisesti. 7. Asenna sytytystulpan hattu paikalleen. Akku Irrota akku ja lataa se ohjeiden mukaisesti. Varastoi akku viileään kuivaan paikkaan. Säilytyspaikka / Peite Huolehdi, että säilytyspaikassa on hyvä tuuletus. Peitä ajoneuvo hengittävällä kankaalla. Muovitettujen peitteiden alle saattaa kehittyä paljon kosteutta. Käyttöönotto säilytyksen jälkeen 1. Tarkasta akun varaustila ja tarvittaessa lataa akku täyteen. 2. Varmista sytytystulpan kireys. 3. Täytä polttoainesäiliö. 4. Suorita ennen ajoa tehtävät tarkastukset. Katso sivu 38. Pulttien, muttereiden ja muiden kiinnitysosien tiukkuudet pitää tarkastuttaa valtuutetussa Polarishuoltopisteessä. 5. Voitele määräaikaishuolto-ohjelman mukaisesti. 90

92 HUOLTO Ajoneuvon kuljetus Ajoneuvon kuljetuksessa suositellaan seuraavien ohjeiden noudattamista: 1. Paina jarrua, laita vaihde P-asentoon ja sammuta moottori. 2. Poista avain virtalukosta ja pidä se tallessa. 3. Varmista, että polttoainesäiliön korkki on kiinni ja ajoneuvon istuimet kunnolla kiinnitetty. VAROITUS! Jos kuormalavalla on tavaraa, sido se hyvin. 4. Sido ajoneuvo rungosta kuljetusalustaan kiinni. Älä käytä sidontapisteinä ajoneuvon alustan osia, kuten jousituksen tukivarsia. Sidontapisteet edessä Sidontapisteet takana (myös hinaussilmukka) 91
