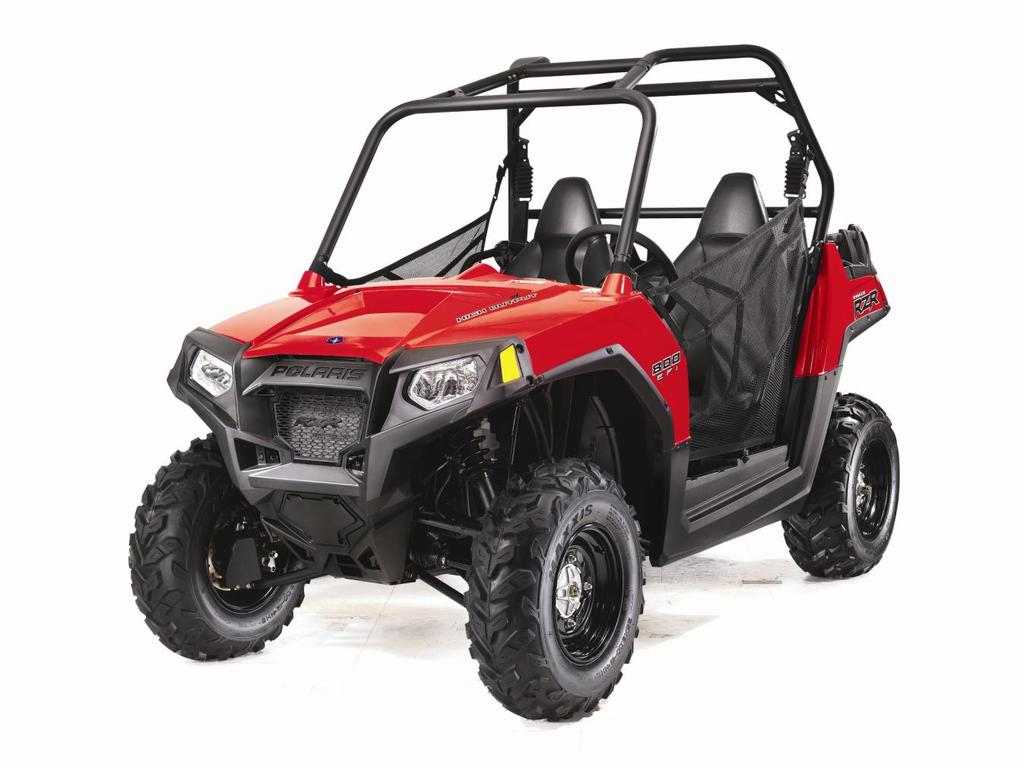

2013 RANGER RZR 800 EFI S/EPS 2013 RANGER RZR 800 EFI EPS 4 OMISTAJAN KÄSIKIRJA

Transkriptio

1 2013 RANGER RZR 800 EFI/EPS 2013 RANGER RZR 800 EFI S/EPS 2013 RANGER RZR 800 EFI EPS 4 OMISTAJAN KÄSIKIRJA

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE 3 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON TUNNISTETIEDOT 5 TURVALLISUUS Yleisiä turvallisuusohjeita Ajajan varusteet 8 - Varoitustarrat Turvallisuusohjeet, yhteenveto Polttoaineen käsittely 15 - Yksityiskohtaiset riskiselostukset AJONEUVON RAKENNE Havainnekuvat rakenne Ohjaamon sähkökytkimet Matkustajan käsituki ja sen säätö 30 - Ohjaamon suojaverkot 30 - Turvavyöt 31 - Polttoainetankki 31 - Istuinten poisto ja säätö, ratin säätö 32 - Kaasu- ja jarrupolkimet 32 - Voimansiirto, vaihteisto ja neliveto 33 - Korirakenteen huoltoluukut 34 - EPS, sähköinen ohjaustehostin 34 - Mittaristo ja sen toiminnot AJONEUVON KÄYTTÖ Sisäänajo 40 - Ennen ajamista tehtävät tarkastukset 41 - Käynnistys 42 AJAMINEN Kokemattoman kuljettajan ajoharjoittelu 43 - Ajaminen matkustajan kanssa 43 - Ajaminen liukkaalla 44 - Ajaminen mäessä Pysäköinti rinteessä 46 - Esteiden ylittäminen 46 - Vedessä ajaminen 47 - Peruuttaminen 48 - Ajoneuvon kuormaus 48 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN 49 1

3 AJONEUVON HUOLTO Yleisohjeet 50 - Huoltotaulukot Voiteluhuollon pikahakutaulukko ja kohteet 53 - Moottoriöljyn määrän tarkastus 54 - Moottoriöljyn ja suodattimen vaihto 55 - Voimansiirron öljyhuolto Sytytystulppa 59 - Ilmansuodatusjärjestelmä 60 - Jäähdytysjärjestelmä Kaasupolkimen vapaaliike ja sen säätö 62 - Variaattori 63 - Jarrut 64 - Ohjauslaitteisto 65 - Jousituksen säätö Renkaat ja vanteet 67 - Ajovalot 68 - Äänenvaimentimen huolto 69 - Toimenpiteet ajoneuvon uppoamisen jälkeen 69 - Akku Sulakkeet 72 AJONEUVON SÄILYTYS - Pitkäaikainen säilytys 72 - Puhdistus ja vahaaminen 72 - Ajoneuvon kuljetus 72 VIANETSINTÄTAULUKOT TEKNISET TIEDOT HUOLTO-OHJELMAN MERKINNÄT HUOLTOTUOTTEET 81 2

4 ESIPUHE TERVETULOA POLARIS-TIIMIIN! Olet valinnut laadukkaan Polaris-ajoneuvon. Ne ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Jatkuva tuotekehitys, vuosien kokemus sekä panostus suunnitteluun, muotoiluun sekä tuotantomenetelmiin antaa meille aiheen uskoa siihen, että tuotteittemme taso on korkeampi kuin koskaan. Yhtiömme valmistaa seuraavia ajoneuvoja: moottorikelkkoja mönkijöitä (ATV) RANGER -maastokulkuneuvoja VICTORY -moottoripyöriä Ajoneuvon turvallisen käytön varmistamiseksi on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttö voi aina johtaa vakavaan onnettomuuden tai pahimmillaan hengenvaaraan. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Polaris-huoltopisteessä. Paikallinen Polaris-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Polaris-lisävarusteet ja tarvikkeet. TAKUUEHDOT Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polaris-huollossa. Takuu ei korvaa normaalisti kuluvia osia kuten ketjua, renkaita tai voiman-siirron hihnaa. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. Takuukortin allekirjoitus vastaa takuusopimusta. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltovihkoon. Brandt-Polaris Oy Huolto-osasto Copyright 2011 Polaris Sales Inc. Kaikki tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen. Julkaisun osittainenkin lainaaminen tai kopiointi on kiellettyä. 3

5 TAKUUKORTIN TÄYTTÖOHJE POLARIS TAKUUKORTTI / WARRANTY CARD(malli). Takuukortin täyttö tapahtuu Extranetin avulla, sähköisesti. HUOM! Allekirjoitukset tulostuksen jälkeen! 4

6 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot seuraaville, niille varatuille riveille. Sijoita vara-avain erilleen käyttämästäsi virta-avaimesta. Virta-avaimesta saat teetettyä kopion vain käyttämällä alkuperäistä virta-avainta mallina. Jos hukkaat molemmat virtaavaimet, virtalukko pitää vaihtaa. Ajoneuvon tyyppi ja malli: Rungon numero (1): Virta-avaimen numero (2): Moottorin sarjanumero (3) (sylinterikannessa) TURVALLISUUS Polaris Ranger RZR ei ole lelu, vaan nopea ja suorituskykyinen, maastoajoon suunniteltu ajoneuvo. Sen ajodynamiikka poikkeaa merkittävästi muista ajoneuvoista, kuten autoista ja moottoripyöristä. Pienikin huolimattomuus saattaa johtaa ajoneuvon hallinnan menettämiseen, esimerkiksi sen kaatumiseen yllättävän helposti, myös normaaleiksi luettavissa ajo-olosuhteissa tai suoritusten aikana. Ranger RZR:n kaltaisen, erittäin suorituskykyisen ja väärin käytettynä vaarallisen nopean ajoneuvon luovuttamista suositellaan vain kokeneille, yli 16-vuotiaille ajajille. Tutustu huolellisesti omistajan käsikirjan ohjeisiin ja varoituksiin ennen kuin alat käyttää Polaris-maastoajoneuvoa. 5

7 TURVALLISUUS Varoitussymbolit Yleisiä turvallisuusohjeita Seuraavia symboleita käytetään tässä omistajan käsikirjassa kiinnittämään huomiota sellaisiin seikkoihin, jotka voivat lisätä ajoneuvon vaurioitumisen tai onnettomuuden riskiä.! Huutomerkki (!) on tarkoitettu kiinnittämään huomiotasi seikkoihin, joiden seurauksena onnettomuuden riski voi lisääntyä. Huutomerkin voit löytää omistajan käsikirjasta tai ajoneuvon rakenteista. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING) kehystettynä varoittaa vakavan onnettomuuden tai hengenvaaran riskistä. HUOMAA Teksti HUOMAA! (CAUTION) on tarkoitettu kiinnittämään huomiosi seikkoihin, joiden seurauksena onnettomuuden tai ajoneuvon vaurioitumisen riski saattaa kasvaa. NEUVO Neuvo-merkinnällä (NOTICE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja riskien tai ajoneuvon vaurioitumisen välttämiseksi. Kielto -merkintä on liitetty toimenpiteisiin, jotka saattavat johtaa ajoneuvon vaurioitumiseen ja siten välillisesti loukkaantumisen tai hengenvaaran riskin kasvamiseen. Ikärajoitus Tämä ajoneuvo on tarkoitettu vain AIKUISTEN KÄYTTÖÖN. Sen käyttö on kielletty kaikilta alle 16-vuotiailta. Tieliikenneversion ajaminen edellyttää B-luokan ajokorttia. Tutustu ajoneuvoon Ajoneuvon kuljettajana olet vastuussa henkilökohtaisen turvallisuutesi lisäksi myös muiden henkilöiden sekä ympäristön turvallisuudesta. Turvallisuuden varmistamiseksi tutustu huolellisesti omistajan käsikirjaan ja sen neuvoihin ajoneuvon turvallisesta käytöstä. Harjoittele Kun hankit maastoajoneuvon, sen myyjä opastaa ajoneuvon turvalliseen käyttöön. Kysy tarvittaessa lisäneuvoja sekä tutustu aiheesta julkaistuun materiaaliin. Päivitä tietoasi aina kun koet sen tarpeelliseksi, valtuutetun jälleenmyyjän luona. 6

8 TURVALLISUUS Yleisiä turvallisuusohjeita HUOMAA: Polaris -maastoajoneuvoja ei ole tarkoitettu yleisillä teillä liikkumiseen, ellei niitä ole sitä varten rekisteröity. Tutustu vallitsevaan lainsäädäntöön. Ajoneuvon teknisen kunnon ylläpito Suosittelemme painokkaasti noudattamaan täydellisesti ajoneuvolle laadittua päivittäisen tarkastuksen listaa sekä suositeltuja huoltovälejä. Näiden toimenpiteiden tarkoitus on varmistaa ajoneuvon turvallisuus sekä luotettavuus. Rakenteiden muuttaminen Polaris -yhtiö haluaa varmistaa ajoneuvon turvallisuuden kaikissa olosuhteissa siten, ettei ajoneuvon käytöstä aiheudu vaaraa niiden käyttäjille tai ympäristölle. Siksi painotamme erityisesti sitä, ettei ajoneuvojen rakenteisiin tehdä sen suorituskykyyn tai turvallisuuteen vaikuttavia muutoksia. Erityisesti moottorien tehoa ja ajoneuvon huippunopeutta lisääviä viritystoimenpiteitä tulee välttää. Kaikki alkuperäisiin rakenteisiin tehtävät muutokset lisäävät vahinkojen riskiä. Polaris -ajoneuvon takuu raukeaa välittömästi, jos ajoneuvon rakennetta muutetaan siten, että sen suorituskyky paranee. Lisävarusteet Jotkin lisävarusteet, kuten puskulevyt ja erilaiset kuljetuskapasiteettia lisäävät varusteet, saattavat estää ajoneuvon liikkumiskykyä tai ohjautuvuutta. Käytä vain valmistajan hyväksymiä lisävarusteita sekä tutustu huolellisesti niiden aiheuttamiin muutoksiin ajoneuvon käsiteltävyydessä. VAROITUS! Turvallisuusohjeiden tai ajoneuvon säännöllisen huollon laiminlyönti voi johtaa onnettomuuteen tai hengenvaaraan. Polaris -maastoajoneuvo ei ole leikkikalu. Huolimaton tai välinpitämätön ajoneuvon käyttö voi johtaa vaaratilanteisiin. Ranger RZR:n ajokäytös poikkeaa selvästi kaikista muista ajoneuvoista, mukaan lukien maastoautot ja ATV:t. Ranger RZR saattaa kaatua yllättävän herkästi normaaleiksi luettavien ohjausliikkeiden seurauksena. Ajoneuvon hallinta vaatii erityistä huolellisuutta. Tutustu huolellisesti omistajan käsikirjaan ja noudata siinä annettuja ohjeita. 7

9 TURVALLISUUS Ajovarusteet Maastoajoneuvolla ajaminen edellyttää suojaavien varusteiden käyttöä turvallisuuden ja mukavuuden takaamiseksi. Käytä aina kuhunkin ajosuoritukseen sopivaa ajovarustusta. 1. Kypärä Kypärä on tärkein suojavarusteista, se suojaa vakavilta kallovammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Älä luota aurinkolaseihin silmien suojana, silmien suojainten tulee olla valmistettu särkymättömästä materiaalista. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat Tiukasti istuvat, moottoripyörä tai -kelkkakäyttöön suunnitellut, suojilla varustetut hanskat sopivat parhaiten maastoajoon. 4. Jalkineet Parhaita jalkineita maastoajoon ovat jalkaterän sekä nilkan hyvin suojaavat, tukevat saappaat. Älä aja sandaaleilla tai ilman jalkineita. 5. Vaatetus Käytä aina pitkähihaista paitaa tai takkia sekä pitkiä housuja. Sisään rakennetuilla suojilla varustetut ajovaatteet ovat paras vaihtoehto. 8

10 TURVALLISUUS Varoitustarrat ja niiden sijainti Varoitustarrat ja niiden sijainti Noudata ajoneuvon eri osiin sijoitettujen varoitustarrojen ohjeita. Jos tässä omistajan käsikirjassa olevat varoitustekstit poikkeavat ajoneuvon varoitustarroista, NOUDATA AJO- NEUVOSSA OLEVIEN VAROITUSTARROJEN OHJEITA. Jos varoitustarra repeää tai kuluu lukukelvottomaksi, tilaa uusi Polaris -kauppiaaltasi. Jokaisessa varoitustarrassa on tunnistenumero tilauksen helpottamiseksi. VAROITUSTARRA 1: Kuormalavan käyttöä, rengaspaineita sekä ylikuormaa koskevat varoitukset, kuormalavan etulaidan päällä Matkustaja voi pudota kyydistä, mikä voi johtaa loukkaantumiseen tai hengenvaaraan Älä koskaan kuljeta matkustajaa kuormalavalla Suurin sallittu kuorma: 136,4 kg (300 paunaa) VÄÄRÄN KOKOISET TAI TYYPPISET RENKAAT, VÄÄRÄT RENGASPAINEET TAI YLIKUORMA voivat johtaa ajoneuvon hallinnan menettämiseen, mikä voi aiheuttaa LOUKKAANTUMISEN TAI HENGENVAARAN. SUOSITELTU RENGASPAINE: edessä 0,55 bar (8 psi) takana 0,55 bar (8 psi) SUURIN SALLITTU KOKONAISKUORMA: 336,4 kg (ajajan, matkustajan ja muun lastin kokonaispaino) Ajoneuvon ollessa kuormattu nopeutta tulee vähentää ja pitää varautua pidempiin jarrutusmatkoihin. Liian suuri, huolimattomasti sidottu, liian pitkä tai toispuoleisesti sijoitettu kuorma vaikeuttaa ajoneuvon hallittavuutta. Kuorma tulee keskittää ja sijoittaa mahdollisimman alas. Vähennä vauhtia tai kuormaa vaikeassa maastossa ajettaessa. Ole erityisen varovainen, jos kuorma ylittää tavaralavan mitat. TUTUSTU OMISTAJAN KÄSIKIRJASSA ANNETTUIHIN KUORMAUSOHJEISIIN. VAROITUSTARRA 2: Ajajan ikäsuositus, kojelaudan päällä Ajajan ollessa alle 16-vuotias ajoneuvon hallinnan menetyksen riski kasvaa merkittävästi, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. Ajoneuvoa ei saa ajaa alle 16-vuotiaana tai ilman asianmukaista ajokorttia. 9

11 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 3: Varoitus ajoneuvon kaatumisriskistä, kojelaudan päällä Ajoneuvon käsittelyn tai ohjauksen huolimattomuus voi johtaa sen kaatumiseen, mikä saattaa aiheuttaa loukkaantumisen tai hengenvaaran. Ajokäytös poikkeaa merkittävästi muista ajoneuvoista. Välttääksesi ajoneuvon kaatumisen, noudata seuraavia ohjeita: vältä nopeita käännöksiä, varsinkin kovassa vauhdissa tai voimakkaasti kiihdytettäessä käytä taitosi, olosuhteet ja maaston haastavuus huomioiden sopivaa nopeutta vältä temppuilua, kuten luistossa tai kahdella pyörällä ajamista VAROITUSTARRA 4: Yleiset varoitukset ja toimintaohjeet, kojelaudan vasemmassa päässä Epäasiallinen ajoneuvon käyttö voi johtaa loukkaantumiseen tai hengenvaaraan. ÄLÄ KOSKAAN KÄYTÄ AJONEUVOA: - jos et ole saanut opastusta sen käyttöön tai tutustunut käyttöohjeisiin - useamman kuin yhden matkustajan kuljettamiseen - jyrkemmissä kuin 15 asteen rinteissä - yleisillä teillä tai kestopäällysteellä - varustettuna muilla kuin alkuperäisillä Polaris-lisävarusteilla AINA: - pidä kädet ja jalat ajoneuvon sisällä, käytä aina ohjaamon turvaverkkoja - vähennä nopeutta ja aja erityisen huolellisesti matkustajaa kyyditettäessä - peruuta hitaasti, vältä nopeita käännöksiä - varmista että matkustaja on tutustunut turvallisuusohjeisiin - varo oksia ja muita ohjaamoon mahdollisesti tunkeutuvia elementtejä KÄYTÄ AINA HYVÄKSYTTYÄ SUOJAKYPÄRÄÄ SEKÄ SUOJAAVAA VAATETUSTA, MYÖS MATKUSTAJA ÄLÄ AJA YLEISILLÄ TEILLÄ ÄLÄ AJA ALKOHOLIN TAI MUUN HUUMAAVAN AINEEN VAIKUTUKSEN ALAISENA TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA OHJEITA JA VAROITUKSIA. JOS KÄSIKIRJA KATOAA, TIEDUSTELE KAUPPIAALTA UUTTA. 10

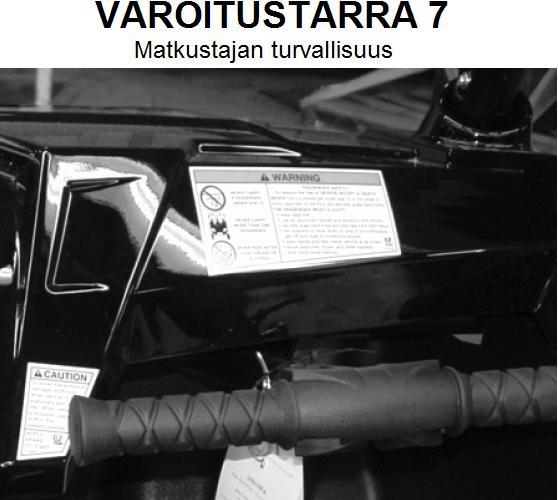

12 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 5: Varoitus ajoneuvon kaatumisriskistä, mittariston alapuolella KÄYTÄ AINA TURVAVYÖTÄ ja varmista myös matkustajanturvavyön käyttö. KÄYTÄ AINA OHJAAMON TURVAVERKKOJA. AJONEUVON KAATUMINEN voi johtaa vakavaan loukkaantumiseen ja hengenvaaraan. VAROITUSTARRA 6: Varoitus voimansiirrosta Voimansiirron vaurioiden ehkäisemiseksi ajoneuvo tulee pysäyttää ja moottorin käydä tyhjäkäyntiä ennen suunnanvaihtimen tai vetotavan käyttämistä. MOOTTORIN KÄYNNISTYMINEN EDELLYTTÄÄ JARRUPOLKIMEN PAINAMISTA VAROITUSTARRA 7: Matkustajaa koskevat varoitukset ja ohjeet, kojelaudassa matkustajan käsituen yläpuolella ALLE 12-VUOTIASTA EI SAA KULJETTAA VAIN YKSI MATKUSTAJA ÄLÄ KOSKAAN AJA ALKOHOLIN TAI MUUN HUU- MAAVAN AINEEN VAIKUKUTUKSEN ALAISENA. VAKAVAN LOUKKAANTUMISEN tai HENGENVAA- RAN riskin pienentämiseksi matkustajaksi EI SAA ottaa alle 12-vuotiasta tai muuten niin pienikokoista ihmistä, ettei tämä kykene käyttämään käsien ja jalkojen tukea. MATKUSTAJAN TULEE AINA: - käyttää turvavyötä - käyttää hyväksyttyä suojakypärää sekä suojaavia varusteita - käyttää turvakahvaa sekä tukea jaloilla kehoaan - pyytää kuljettajaa hiljentämään, jos vauhti tuntuu vaaralliselta tai epämukavalta - pitää kädet ja jalat ajoneuvon sisäpuolella - varoa oksia ja muita ohjaamoon mahdollisesti työntyviä esineitä. 11

13 TURVALLISUUS Varoitustarrat ja niiden sijainti VAROITUSTARRA 8: Varoitus variaattorista ja voimansiirrosta, variaattorin kotelossa Voimansiirron osien virheellinen huolto tai korjaaminen voi aiheuttaa ajoneuvon rakenteiden rikkoutumiseen, VAKAVAAN ONNETTOMUUTEEN tai HENGENVAARAAN. Puhdista aina variaattorin hihnan vaihdon yhteydessä variaattorin kotelo, kytkimet, lautaspyörät sekä jäähdytyksen ilmakanavat kaikesta ylimääräisestä liasta sekä rikkoutuneista osista. Tutustu huolellisesti omistajan käsikirjaan tai ota yhteyttä valtuutettuun POLARIS-huoltoon. RZR 4 poikkeukset varoitustarrojen sisältöön VAROITUSTARRA 1: Kuormalavan käyttö, rengaspaineet Matkustaja voi pudota kyydistä, mikä voi johtaa loukkaantumiseen tai hengenvaaraan Älä koskaan kuljeta matkustajaa kuormalavalla Suurin sallittu kuorma: 136,4 kg (300 paunaa) VÄÄRÄN KOKOISET TAI TYYPPISET RENKAAT, VÄÄRÄT RENGASPAINEET TAI YLIKUORMA voivat johtaa ajoneuvon hallinnan menettämiseen, aiheuttaen LOUKKAANTUMISEN TAI HENGENVAARAN. SUOSITELTU RENGASPAINE: edessä 0,69 bar (10 psi) takana 0,83 bar (12 psi) SUURIN SALLITTU KOKONAISKUORMA: 408,2 kg (ajajan, matkustajan ja muun lastin kokonaispaino) Ajoneuvon ollessa kuormattu nopeutta tulee vähentää ja pitää varautua pidempiin jarrutusmatkoihin. Liian suuri, huolimattomasti sidottu, liian pitkä tai toispuoleisesti sijoitettu kuorma vaikeuttaa ajoneuvon hallittavuutta. Kuorma tulee keskittää ja sijoittaa mahdollisimman alas. Vähennä vauhtia tai kuormaa vaikeassa maastossa ajettaessa. Ole erityisen varovainen, jos kuorma ylittää tavaralavan mitat. TUTUSTU OMISTAJAN KÄSIKIRJASSA ANNETTUIHIN KUORMAUSOHJEISIIN. VAROITUSTARRA 7: Matkustajaa koskevat varoitukset ja ohjeet, kojelaudassa matkustajan käsituen yläpuolella ALLE 12-VUOTIASTA EI SAA KULJETTAA VAIN KOLME MATKUSTAJA ÄLÄ KOSKAAN AJA ALKOHOLIN TAI MUUN HUUMAAVAN AINEEN VAIKUKUTUK- SEN ALAISENA. VAKAVAN LOUKKAANTUMISEN tai HENGENVAARAN riskin pienentämiseksi matkustajaksi EI SAA ottaa alle 12-vuotiasta tai muuten niin pienikokoista ihmistä, ettei tämä kykene käyttämään käsien ja jalkojen tukea. MATKUSTAJAN TULEE AINA: - käyttää turvavyötä - käyttää hyväksyttyä suojakypärää sekä suojaavia varusteita - käyttää turvakahvaa sekä tukea jaloilla kehoaan - pyytää kuljettajaa hiljentämään, jos vauhti tuntuu vaaralliselta tai epämukavalta - pitää kädet ja jalat ajoneuvon sisäpuolella - varoa oksia ja muita ohjaamoon mahdollisesti työntyviä esineitä. 12

14 TURVALLISUUS Varoitustarrat ja niiden sijainti RZR 4 poikkeukset varoitustarrojen sisältöön VAROITUSTARRA 4: Yleiset varoitukset ja toimintaohjeet Epäasiallinen ajoneuvon käyttö voi johtaa loukkaantumiseen tai hengenvaaraan. ÄLÄ KOSKAAN KÄYTÄ AJONEUVOA: - jos et ole saanut opastusta sen käyttöön tai tutustunut käyttöohjeisiin - useamman kuin kolmen matkustajan kuljettamiseen - jyrkemmissä kuin 15 asteen rinteissä - yleisillä teillä tai kestopäällysteellä - varustettuna muilla kuin alkuperäisillä Polaris-lisävarusteilla AINA: - pidä kädet ja jalat ajoneuvon sisällä, käytä aina ohjaamon turvaverkkoja - vähennä nopeutta ja aja erityisen huolellisesti matkustajaa kyyditettäessä - peruuta hitaasti, vältä nopeita käännöksiä - varmista että matkustajat ovat tutustuneet turvallisuusohjeisiin - varo oksia ja muita ohjaamoon mahdollisesti tunkeutuvia elementtejä KÄYTÄ AINA HYVÄKSYTTYÄ SUOJAKYPÄRÄÄ SEKÄ SUOJAAVAA VAATETUSTA, MYÖS MATKUSTAJAT ÄLÄ AJA YLEISILLÄ TEILLÄ ÄLÄ AJA ALKOHOLIN TAI MUUN HUUMAAVAN AINEEN VAIKUTUKSEN ALAISENA TUTUSTU HUOLELLISESTI OMISTAJAN KÄSIKIRJAAN. NOUDATA OHJEITA JA VAROITUKSIA. JOS KÄSIKIRJA KATOAA, TIEDUSTELE KAUPPIAALTA UUTTA. VAROITUSTARRA 9: Turvakehikon sivuputket ÄLÄ pidä kiinni tästä turvakehikon putkesta. Kämmen tai käsivarsi voivat murskautua tai muuten loukkaantua vakavasti, jos ajoneuvo kaatuu. PIDÄ AINA kiinni mutkustajan käsituesta. VAROITUSTARRA 10: Matkustajan käsituki Käytä aina kypärää, suojaavia vaatteita sekä silmäsi. Käytä aina matkustajan käsitukea sekä sivusuojaverkkoja, jotta kätesi pysyisivät korirakenteen sisäpuolella kaikissa tilanteissa. 13

15 TURVALLISUUS Turvallisuusohjeiden yhteenveto MUITA TURVALLISUUSOHJEITA Poista virta-avain virtalukosta aina kun jätät ajoneuvon. Ajoneuvon luvaton käyttö tulee vaikeammaksi. Onnettomuuteen tai kolariin joutunut sekä kaatunut ajoneuvo tulee aina tarkastuttaa valtuutetussa Polaris-huollossa. Tämän ajoneuvon käyttö edellyttää täysiä henkisiä ja fyysisiä voimavaroja. Henkiseltä tai fyysiseltä suorituskyvyltään rajoittuneilla henkilöillä on suurempi riski joutua onnettomuuteen. Pakoputkisto ja äänenvaimennin kuumenevat voimakkaasti moottorin käydessä. Ne voivat aiheuttaa palovammoja, myös jonkin aikaa moottorin sammuttamisen jälkeen. Huolehdi siitä, ettei mikään kuumalle arka materiaali pääse kosketuksiin pakoputkiston kanssa. Ota huomioon korkean ruohikon ja muun aluskasvillisuuden syttymisriski. TURVALLISUUSOHJEET, lyhyt yhteenveto 1. Tätä ajoneuvoa ei saa kuljettaa alle 16-vuotias, eikä siinä saa kyyditä alle 12- vuotiaita. 2. Varmistu siitä, että matkustaja voidaan vyöttää tiukasti turvavöihin ja hän ylettää saamaan tukevan otteen turvakahvasta. 3. Sekä ajajan että matkustajan tulee aina käyttää suojakypärää ja turvavöitä. 4. Käytä aina matkustamon suojaverkkoja. 5. Pidä aina kädet ja jalat matkustamon sisäpuolella. Huolehdi siitä, että matkustaja toimii samoin. 6. Älä koskaan kuljeta ketään kuormalavalla. 7. Älä koskaan luovuta tätä ajoneuvoa henkilölle, joka ei ole saanut sen ajamiseen riittävää opastusta. 8. Tämä ajoneuvo on tarkoitettu vain maastokäyttöön, sillä ei saa ajaa yleisillä teillä. Vältä kestopäällysteellä ajamista mahdollisuuksien mukaan. 9. Tarkasta aina ennen ajoon lähtöä ajoneuvon tekninen kunto. 10. Pidä ajon aikana molemmat kätesi ohjauspyörässä. Huolehdi siitä, että matkustaja tukee itseään molemmin jaloin ja käsin ajon aikana. 11. Ole erityisen varovainen tuntemattomassa maastossa. 12. Jos Polaris-maastoajoneuvo joutuu onnettomuuteen tai kolariin, tarkistuta se aina valtuutetussa huoltopisteessä ennen käyttöön ottamista. 13. Älä koskaan aja jyrkemmissä rinteissä kuin ajoneuvon ominaisuudet tai omat taitosi antavat mahdollisuuden. 14. Jyrkissä nousuissa täytyy olla erityisen varovainen. Tarkista ennen nousuyritystä rinteen maaperän laatu ja etsi hyvät ajolinjat. Älä yritä nousua erityisen liukkaissa olosuhteissa tai löysällä alustalla. Älä kaasuta voimakkaasti kesken nousun tai vaihda vaihdetta. Älä aja mäen laen yli kovalla vauhdilla. 15. Tarkista maaperä ja etsi hyvät ajolinjat ennen rinteen laskeutumista. Etene hitaasti. Vältä laskeutumasta rinteeseen nähden viistosti, aja mahdollisimman suoraan alas. 14

16 TURVALLISUUSOHJEET Lyhyt yhteenveto Polttoaineen käsittely 16. Vältä mahdollisuuksien mukaan viistosti rinteessä ajamista. 17. Pyri välttämään moottorin sammuttamista kesken nousun pitämällä tasainen veto päällä koko ajan. Jos moottori sammuu ja ajoneuvo alkaa valua alaspäin, käytä tässä ohjekirjassa neuvottua jarrutus-tekniikkaa. 18. Jos joudut nousemaan ajoneuvon päältä, tee se aina ylärinteen puolelta. Jos ajoneuvon keula osoittaa suoraan ylämäkeen, voit nousta kummalta puolen tahansa, valitse turvallisemman tuntuinen. 19. Tutustu aina huolellisesti uuden alueen maasto-olosuhteisiin. Älä yritä ajaa suurien kivien tai puunrunkojen yli. Noudata toisaalla tässä ohjekirjassa annettuja neuvoja. 20. Ole erityisen huolellinen liukkaalla alustalla, kuten jäällä. Aja hitaasti ja luistoja vältellen. 21. Vältä syvässä vedessä tai voimakkaassa virrassa ajamista. Jos sitä ei voi välttää, etene hitaasti tasaista vauhtia. Vältä nopeita suunnanmuutoksia sekä äkkinäistä kaasun käyttöä. 22. Märät jarrut menettävät tehoaan merkittävästi. Kokeile jarruja heti vedestä nousun jälkeen. Jos ne tuntuvat tehottomilta, jarrut pitää kuivata painamalla jarrupoljinta kevyesti ajon aikana muutama kerta. 23. Ennen kuin lähdet peruuttamaan, varmista ettei ajoneuvon takana ole ihmisiä tai etenemistä haittaavia esteitä. Peruuta hitaasti, vältä nopeita ohjausliikkeitä. 24. Käytä vain valmistajan suositusten mukaisia renkaita. Huolehdi oikeista rengaspaineista. 25. Älä muuta ajoneuvon rakenteita käyttäessäsi tai asentaessasi lisävarusteita. 26. Älä koskaan ylitä suurinta sallittua kantavuutta. Kuorma tulee lastata oikeaoppisesti ja kiinnittää huolellisesti. Raskaasti kuormatun ajoneuvon jarrutusmatka pitenee, joten aja hiljempaa. Tutustu omistajan käsikirjan kuormausohjeisiin. 27. Älä tee ajoneuvoon mitään rakenteellisia muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita. 28. Noudata turvavälejä myös maastoajossa. Huolehdi siitä, että samalla alueella ajavat tietävät toistensa reitit. Kun pidät taukoa, siirrä ajoneuvo pois ajouralta. Polttoaineen käsittely Bensiini on erittäin helposti syttyvää ja räjähdysaltista määrätyissä olosuhteissa. Siksi: 1. Ole erityisen huolellinen polttoainetta käsitellessäsi. 2. Sammuta moottori tankkauksen ajaksi. Tankkaa ulkona tai hyvin tuuletetuissa tiloissa. 3. Älä tupakoi, käytä sytytintä tai tulitikkuja tai aiheuta muuten kipinöintiä tankkauksen aikana tai polttoaineen säilytykseen käytettävissä tiloissa. 4. Älä täytä tankkia liian täyteen, niin että polttoaineen pinta nousee täyttöaukon reunan tasolle. Älä päästä polttoainetta roiskumaan tankin tai ajoneuvon päälle. 5. Jos polttoainetta roiskuu iholle tai vaatteille, pese roiskeet heti vedellä ja saippualla. Vaihda vaatteet. Älä koskaan käytä moottoria suljetuissa tiloissa. Pakokaasut sisältävät hiilimonoksidia eli häkää. Sen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. 15

17 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö tutustumatta siihen. MAHDOLLISET SEURAAMUKSET Onnettomuusriski kasvaa merkittävästi, jos ajoneuvon kuljettaja ei ole perehtynyt sen käyttöön erilaisissa olosuhteissa. KUINKA PIENENTÄÄ RISKIÄ Omistajan käsikirjan ohjeiden noudattaminen sekä aktiivinen harjoittelu kokeneemman henkilön kanssa auttaa välttämään riskejä. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttöönotto ilman perustarkastusta tai huollon laiminlyönti. MAHDOLLISET SEURAAMUKSET Huollon laiminlyönti saattaa aiheuttaa ajoneuvon rakenteiden heikentymistä ja rikkoutumista. Se voi johtaa onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Tarkasta ajoneuvo huolellisesti ennen jokaista käyttöönottoa. Noudata suositeltua huolto-ohjelmaa. ONNETTOMUUSRISKIN SYY Suositellun ikärajoituksen laiminlyönti tai kokemattomuus. MAHDOLLISET SEURAAMUKSET Tämä ajoneuvo on suunniteltu aikuisten ja kokeneiden ajajien käyttöön ja täysikasvuiselle matkustajalle. Polaris RZR:n kaltaisen nopean ajoneuvon luovuttamin alaikäiselle tai kokemattomalle ajajalle merkitsee huomattavaa onnettomuusriskiä, jopa hengenvaaraa. Ajoneuvon suojavarusteet eivät pysty suojaamaan parhaalla mahdollisella liian pienikokoista matkustajaa. KUINKA PIENENTÄÄ RISKIÄ Tätä ajoneuvoa ei luovuteta alle 16-vuotiaille tai kokemattomille ajajille, eikä matkustajiksi hyväksytä alle 12-vuotiaita tai hyvin pienikokoisia henkilöitä. Tieliikennemallin ajaminen edellyttää B-luokan ajokorttia. 16

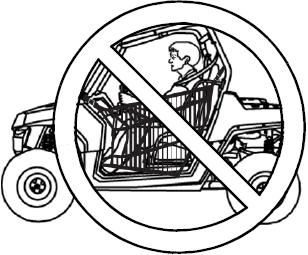

18 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö ilman asianmukaista suojavarustusta. MAHDOLLISET SEURAAMUKSET Kypärän käytön laiminlyönti nostaa huomattavasti vakavan päähän kohdistuvan loukkaantumisen sekä menehtymisen riskiä. Silmien suojauksen laiminlyönti uhkaa näkökykyä, muiden varusteiden käytön laiminlyönti lisää ihon, lihaksiston ja luuston vahingoittumisen sekä hengenvaaran riskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä aina hyväksyttyä kypärää sekä asianmukaisia ajolaseja tai kypärään kiinnitettyä visiiriä. Käytä täyspitkiä ajovarusteita, tukevia kenkiä, ajohanskoja sekä hyvin jalan ja nilkan suojaavia jalkineita. Huolehdi myös matkustajan asianmukaisesta ajovarustuksesta. ONNETTOMUUSRISKIN SYY Turvavyön tai ohjaamon suojaverkkojen käyttämättä jättäminen. MAHDOLLISET SEURAAMUKSET Vakava loukkaantuminen tai hengenvaara ajoneuvon kaatumisen tai äkillisen pysähtymisen seurauksena. KUINKA PIENENTÄÄ RISKIÄ Varmista aina turvavöiden käyttö ja oikea kireys ja käytä aina ohjaamon suojaverkkoja. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö alkoholin tai muun huumaavan aineen vaikutuksen alaisena. MAHDOLLISET SEURAAMUKSET Alkoholi ja muut huumaavat aineet heikentävät ihmisen arviointi- ja reagointikykyä sekä tasapainoaistia. Näiden seurauksena onnettomuusriski kasvaa merkittävästi. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan nauti alkoholia tai muita huumaavia aineita ennen kuin lähdet ajamaan, tai ajosuorituksen aikana. 17

19 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö asvaltilla tai muulla vastaavalla, kovapintaisella alustalla. MAHDOLLISET SEURAAMUKSET Tämän ajoneuvon renkaat on suunniteltu maastokäyttöön. Ne eivät toimi johdonmukaisesti kovalla maaperällä. Renkaiden odottamaton käytös saattaa johtaa ajoneuvon hallinnan menettämiseen ja onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista kovalla maaperällä. Jos sitä ei voi välttää, älä käytä kovia nopeuksia, nopeita ohjausliikkeitä sekä voimakkaita jarrutuksia. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttö yleisillä teillä. MAHDOLLISET SEURAAMUKSET Kolarointi toisen ajoneuvon kanssa. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan käytä ajoneuvoa yleisillä teillä, ei edes sorateillä. Tutustu lain määräyksiin. ONNETTOMUUSRISKIN SYY Liian suuret nopeudet. MAHDOLLISET SEURAAMUKSET Liian suurten nopeuksien käyttö johtaa helposti tilanteisiin, joissa menettää ajoneuvon hallinnan, mistä voi olla seurauksena onnettomuus. KUINKA PIENENTÄÄ RISKIÄ Käytä ajoneuvoa olosuhteisiin, maaperän laatuun sekä taitoihisi nähden sellaisella nopeudella, ettei riskejä pääse syntymään. 18

20 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Väärä ohjaustekniikka. MAHDOLLISET SEURAAMUKSET Väärä ohjaustekniikka voi johtaa ajoneuvon hallinnan menettämiseen, mikä lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Opettele oikean ohjaus- ja ajotekniikka. Omistajan käsikirja kertoo selkeät ohjeet ajoneuvon käyttämiseen ja ohjaamiseen. Harjoittele ajoneuvon hallintaa aluksi alhaisella nopeudella. Älä koskaan tee äkkinäisiä ohjausliikkeitä kovissa nopeuksissa. ONNETTOMUUSRISKIN SYY Ajoneuvolla temppuilu: keuliminen, hypyt, kahdella pyörällä kurvailu ja vastaavat. MAHDOLLISET SEURAAMUKSET Ajoneuvolla temppuilu lisää merkittävästi riskiä menettää ajoneuvon hallinta. KUINKA PIENENTÄÄ RISKIÄ Älä temppuile, vältä tietoisesti näyttämisen tarvetta. ONNETTOMUUSRISKIN SYY Käsien irrottaminen ohjauspyörästä tai jalkojen nostaminen jalkatuilta ajon aikana. MAHDOLLISET SEURAAMUKSET Jo toisenkin käden irrottaminen ohjauspyörältä heikentää merkittävästi mahdollisuuksia hallita ajoneuvoa, varsinkin yllättävissä tilanteissa. Vastaavasti jalan nostaminen jalkatuelta heikentää ajajan mahdollisuuksia hallita kehonsa painoa. KUINKA PIENENTÄÄ RISKIÄ Pidä ajaessasi molemmat kädet ohjauspyörällä sekä jalat asianmukaisilla paikoilla. 19

21 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Henkilön kyyditseminen kuormalavalla. MAHDOLLISET SEURAAMUKSET Kyydittävä voi pudota lavalta tai tämän kehon osa osua ajoneuvon rakenteisiin, mistä seurauksena voi olla loukkaantuminen tai hengenvaara. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan kyyditä ketään muualla kuin ohjaamossa, matkustajan paikalla. ONNETTOMUUSRISKIN SYY Ajaminen useamman kuin yhden matkustajan (RZR 4; kolmen matkustajan) kanssa. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen tai matkustajan kyydistä putoaminen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan kuljeta enempää kuin yhtä (RZR 4; kolmea) matkustajaa. ONNETTOMUUSRISKIN SYY Peruutusvaihteen väärä tai huolimaton käyttö. MAHDOLLISET SEURAAMUKSET Ajoneuvo voi törmätä kiinteään esteeseen, toiseen ajoneuvoon, eläimeen tai ihmiseen, mikä voi johtaa vakavaan loukkaantumiseen. KUINKA PIENENTÄÄ RISKIÄ Ennen kuin kytket peruutusvaihteen, tarkasta onko mahdollista peruuttaa ajoneuvoa turvallisesti. Peruuta hitaasti ja vältä voimakkaita ohjausliikkeitä. 20

22 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Ajaminen huolettomasti ja ennakkoon tutustumatta tuntemattomalla seudulla. MAHDOLLISET SEURAAMUKSET Tuntemattoman ajomaaston kivet, kannot ja kuopat voivat yllättää ajajan, mikä voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Aja vain sellaista nopeutta että voit varmasti nähdä edessäsi olevan ajoreitin ja edetä turvallisesti. ONNETTOMUUSRISKIN SYY Ajaminen huolimattomasti vaativissa olosuhteissa, kuten kivikossa, liukkaalla tai pehmeällä alustalla. MAHDOLLISET SEURAAMUKSET Ajoneuvon kaatuminen tai muu hallinnan menettäminen, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamasta olosuhteissa, jotka tuntuvat liian vaativilta. Harjoittele kokeneemman opastuksella etenemistä kivikoissa sekä liukkaassa tai pehmeässä maastossa. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa jyrkkää rinnettä alaspäin. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen ja sen kaatuminen. KUINKA PIENENTÄÄ RISKIÄ Opettele omistajan käsikirjassa neuvottu ajotekniikka: laskeudu rinnettä aina vaihde kytkettynä, ei koskaan vapaalla tutustu maastoon ennen laskeutumista käytä maltillista nopeutta vältä laskeutumista rinteeseen nähden vinosti, se voi aiheuttaa äkkinäisen sivuluiston. Laskeudu aina suoraan rinteen suuntaisesti. 21

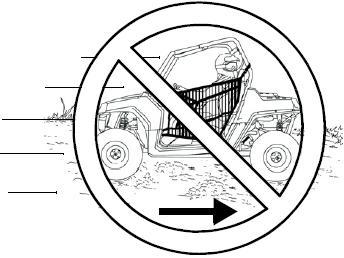

23 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Väärä ajotekniikka ajettaessa mäkisessä maastossa ja rinteissä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen ja sen kaatuminen. KUINKA PIENENTÄÄ RISKIÄ Älä yritä käännöksiä mäkisessä maastossa ja kaltevissa rinteissä, ennen kuin olet opetellut oikean ajotekniikan. Siitä kerrotaan omistajan käsikirjan sivulla 44. Vältä mäkisessä maastossa ja rinteissä sivuttain ajamista, erityisesti jos alusta on liukas tai poikkeuksellisen pehmeä. ONNETTOMUUSRISKIN SYY Väärä ajotekniikka jyrkkää mäkeä noustessa. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen tai sen kaatuminen. KUINKA PIENENTÄÄ RISKIÄ Opettele oikea ajotekniikka, mikä on kerrottu omistajan käsikirjassa sivulla 44. Tutustu ajo-olosuhteisiin sekä maaperään ennen kuin lähdet yrittämään nousua Älä yritä nousua jyrkemmissä kuin 15 asteen rinteissä. Älä yritä nousua, jos maaperä on poikkeuksellisen liukas tai pehmeä. Älä kaasuta äkkinäisesti, se voi johtaa ajoneuvon kaatumiseen. Älä aja mäen laen yli kovalla nopeudella, sen takana voi olla jokin este, jyrkkä pudotus, toinen ajoneuvo tai ihminen. ONNETTOMUUSRISKIN SYY Moottorin sammuminen tai ajoneuvon alaspäin luisuminen jyrkässä nousussa. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen tai sen kaatuminen. KUINKA PIENENTÄÄ RISKIÄ Etene tasaisesti vedättäen, kaasua pumppaamatta. Jos eteneminen loppuu: Käytä jarrua rauhallisen määrätietoisesti kunnes ajoneuvo pysähtyy ja kytke vaihteisto P- asentoon. Kytke peruutusvaihde ja anna ajoneuvon laskeutua mäen rinnettä suoraan alas. 22

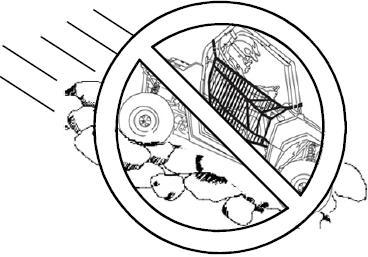

24 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Väärä ajotekniikka esteiden ylityksessä. MAHDOLLISET SEURAAMUKSET Ajoneuvon hallinnan menettäminen sekä sen kaatuminen. KUINKA PIENENTÄÄ RISKIÄ Tutustu vieraaseen maastoon etukäteen. Vältä suurien kivien tai kaatuneiden puiden runkojen ylittämistä. Jos se ei ole mahdollista, ylitä ne erityisen varovaisesti. ONNETTOMUUSRISKIN SYY Sutiminen tai sivuluistot. MAHDOLLISET SEURAAMUKSET Pyörien sutiminen sekä sivuluistoon joutuminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon kaatumiseen. KUINKA PIENENTÄÄ RISKIÄ Aja erityisen varovaisesti liukkaalla alustalla, kuten jäällä tai märällä savella. ONNETTOMUUSRISKIN SYY Ajaminen syvässä tai voimakkaasti virtaavassa vedessä. MAHDOLLISET SEURAAMUKSET Renkaat voivat menettää otteensa alustasta, mikä voi johtaa ajoneuvon kaatumiseen tai muuhun onnettomuuteen. KUINKA PIENENTÄÄ RISKIÄ Vältä ajamista virtaavassa tai syvässä vedessä. Jos se ei ole mahdollista, noudata tässä omistajan käsikirjassa sivulla 47 annettuja ohjeita. Älä aja syvemmässä kuin ohjaamon lattian taso. Etene hitaasti, varo nopeita ohjausliikkeitä, jarrutuksia ja kaasun avauksia. 23

25 TURVALLISUUSOHJEET Käyttäjän turvallisuus ONNETTOMUUSRISKIN SYY Väärän kokoiset renkaat tai renkaiden väärä ilmanpaine. MAHDOLLISET SEURAAMUKSET Väärän kokoisten renkaiden asentaminen tai väärät ilmanpaineet heikentävät ajoneuvon ajo-ominaisuuksia, mikä lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Käytä vain valmistajan suosittelemia rengastyyppejä ja kokoja sekä suositeltuja rengaspaineita. ONNETTOMUUSRISKIN SYY Ajoneuvoon tehdyt rakenteelliset muutokset tai valmistajan hyväksymättömien lisävarusteiden asentaminen. MAHDOLLISET SEURAAMUKSET Lisävarusteiden asentamisessa tai muuten tehdyt ajoneuvon rakenteelliset muutokset saattavat heikentää ajo- ja muita ominaisuuksia, mikä lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan tee rakenteellisia muutoksia ajoneuvoon. Kaikkien ajoneuvoon asennettavien lisävarusteiden tulee olla Polaris -yhtiön hyväksymiä sekä valmistajan ja/tai maahantuojan antamien ohjeiden mukaisesti asennettuja. Lisätietoja antaa valtuutettu jälleenmyyjä. ONNETTOMUUSRISKIN SYY Väärä kuorman lastaus tai sidonta, ylikuorma. MAHDOLLISET SEURAAMUKSET Ylikuorma tai huolimattomasti kiinnitetty kuorma voi heikentää ajoneuvon ominaisuuksia. Se, tai kuorman irtoaminen kesken ajosuorituksen lisää onnettomuusriskiä. KUINKA PIENENTÄÄ RISKIÄ Älä koskaan kuljeta suurempaa lastia kuin ajoneuvolle sallitaan. Lastaa kuorma ohjeiden mukaisesti sekä kiinnitä se huolellisesti. Käytä maltillisia nopeuksia ajoneuvon ollessa kuormattu tai vetotehtävissä. 24

26 TURVALLISUUSOHJEET Käyttäjän turvallisuus Polttoaineen käsittely ONNETTOMUUSRISKIN SYY Ajaminen jäällä. MAHDOLLISET SEURAAMUKSET Jään pettäessä vakava loukkaantuminen ja hengenvaara. KUINKA PIENENTÄÄ RISKIÄ Vältä mahdollisuuksien mukaan jäällä ajamista. Älä liiku tuntemattomilla vesistöalueilla. ONNETTOMUUSRISKIN SYY Ajoneuvon käyttöönotto kolarin tai kaatumisen jälkeen tekemättä huolellista rakenteiden tarkastusta. MAHDOLLISET SEURAAMUKSET Kolaroinnin tai ajoneuvon kaatumisen seurauksena sen rakenteissa saattaa olla murtumia tai muita rikkoutumisia. Kesken ajon pettävät rakenteet saattavat aiheuttaa onnettomuuden, loukkaantumisriskin ja hengenvaaran. KUINKA PIENENTÄÄ RISKIÄ Tarkasta ajoneuvo huolellisesti kaikkien siihen kohdistuneiden ulkopuolisten iskujen jälkeen, erityisesti jarrut, pyörien ripustus ja ohjaus. Jos mahdollista, teetä tarkastus valtuutetussa Polaris-huollossa. 25

27 AJONEUVON RAKENNE Havainnekuvat 26

28 AJONEUVON RAKENNE Havainnekuvat HUOMAA: Ajoneuvo on varustettu vetokoukun silmukalla. Vetokoukku ei kuulu vakiovarusteisiin. HUOMAA: Jos asennat vetokoukun ja käytät ajoneuvoa peräkärryn tai muiden kuormien vetämiseen, tutustu enimmäiskuormataulukkoon sivulla 48. Etuosan tavaratila Ohjaamon edessä, etuakseliston yläpuolella on tavaratila sekä jäähdytysjärjestelmän painesäiliö ja -korkki. Tavaratilan kansi poistetaan irrottamalla kannen takareunan lukitukset ja nostamalla kantta siten, että kannen etureunan lukitus vapautuu. 27

29 AJONEUVON RAKENNE Ohjaamon sähkölaitteet Virta-avain Virta-avaimessa on kolme asentoa: OFF virta katkaistu, moottori sammuksissa, vain lisävirtapistokkeessa 12 V ON virta kytketty, ajoneuvon sähkövarusteita voi käyttää START moottori käynnistyy, avain palautuu automaattisesti ON-asentoon HUOMAA: Virta-avain tulee aina poistaa virtalukosta, kun ajoneuvon luota poistutaan. Tällä ehkäistään ajoneuvon luvatonta käyttöä. Valojen käyttökytkin Valojen käyttökytkimellä sytytetään ja sammutetaan ajovalot. Valojen käyttö edellyttää virta-avaimen asentoa ON. Keinukytkimen alaosan painaminen sammuttaa valot, yläosaa painamalla kytketään kaukovalo. Tieliikennemallien poikkeava valokytkinjärjestely: - ohjauspyörän viereen asennettu monitoimikatkaisin (äänimerkki/suuntamerkki/valot) - mittariston vieressä oleva hätävilkun katkaisin - suuntamerkin ja kaukovalojen merkkivalot mittarissa aktivoitu 12 V virtapistoke Virtapistoke erilaisia lisävarusteita varten. Nelivedon valintakytkin (AWD) Neliveto kytketään kojelaudassa olevalla kytkimellä. Kytkimen asennossa 2WD ajoneuvo on takapyörävetoinen. AWD-asennossa kaikki pyörät vetävät ja mittaristoon syttyy AWD-merkki. Katso sivulta 29 tarkemmat nelivedon käyttöohjeet. 28

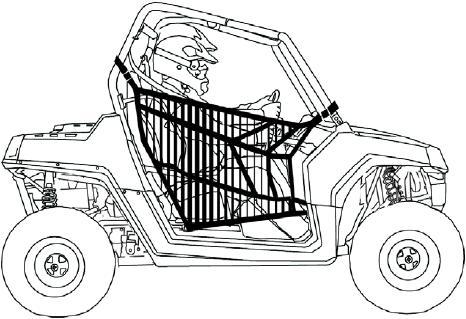

30 AJONEUVON RAKENNE Matkustajan käsituki Ohjaamon suojaverkot Matkustajan käsituki Matkustajan paikan edessä on käsituki, jota voi säätää. Tuki tulisi asettaa kullekin matkustajalle sopivalle etäisyydelle siten, että tämä voi käyttää luontevasti tukea. 1. Irrota matkustajan tuen säätötapin varmistussokka. 2. Poista säätötappi käsituen runkokappaleesta. 3. Siirrä käsituki sopivalle etäisyydelle. 4. Työnnä säätötappi takaisin runkokappaleen reikään. 5. Pane säätötapin varmistussokka paikoilleen. Ohjaamon suojaverkot Kaikissa Polaris RZR -malleissa on ohjaamon avoimia sivuja peittävät suojaverkot. Ne estävät ajajan ja matkustajan raajojen joutumisen ohjaamon ulkopuolelle ajon ja vaaratilanteiden aikana sekä suojaavat matkustajia ohjaamoon työntyviltä esineiltä. Polaris suosittelee ehdottomasti käyttämään ohjaamon suojaverkkoja ajoneuvolla ajettaessa. Ajajan tulee tarkastaa suojaverkkojen kunto sekä oikea kiinnitys aina ennen ajosuoritusta, myös matkustajan puolella. Suojaverkko ei saa roikkua löysänä, se tulee säätää hihnojen säätökappaleiden avulla kireäksi. Vaurioitunut suojaverkko tulee vaihtaa uuteen. 29

31 AJONEUVON RAKENNE Turvavyöt Polttoainetankin korkki Turvavyöt Polaris Ranger RZR on varustettu sekä ajajan että matkustajan turvavöillä. Niitä tulee käyttää aina ajoneuvolla ajettaessa. 1. Vedä turvavyötä ja aseta se kulkemaan rintakehän poikki ja lantion ympäri. Varmistu siitä, ettei vyö ole kiertynyt. 2. Työnnä turvavyön lukkosolki turvavyön lukkoon kunnes se napsahtaen lukittuu. Turvavyön lukkoosa sijaitsee istuimen sisäreunassa. 3. Turvavyö kiristyy automaattisesti kun siitä päästää irti. NEUVO: Paina turvavyön lukon punaista nappia, kun haluat irrottaa vyön. Turvavyön kunnon tarkastaminen Turvavyön kunto sekä toiminta tulee tarkasta aina ennen ajoneuvon käyttöä. 1. Paina turvavyön lukkosolki lukkoon ja varmista että se lukittuu paikoilleen. Lukkosoljen pitää sujahtaa lukkoon pehmeästi. 2. Avaa turvavyö sen lukon punaista nappia painamalla. 3. Vedä kumpikin turvavyö ulos täyteen pituuteensa ja tarkasta turvavyön kunto. Sen tulee puhdas ja ehjä. Jos turvavyössä on vaurioita, kuten viiltoja, hiertymiä tai reikiä tai se ei kelaudu herkästi, turvavyö on tarkastutettava ja/tai vaihdetta valtuutetussa Polaris-huoltossa. 4. Turvavyö voidaan pestä miedolla saippualiuoksella ja vedellä. Kemiallisia liuottimia ei saa käyttää. Polttoainetankin korkki Tankin korkki sijaitsee ajoneuvon oikealla puolella, matkustajan istuimen vieressä. Polaris suosittelee vähintään 95-oktaanisen bensiinin käyttöä. Yli 10 % etanolia sisältävää bensiiniä (E85) ei saa käyttää. Poista kaikki mahdollisesti syttyvä materiaali matkustamosta ennen tankkausta. Älä päästä bensiiniä roiskumaan täyttöaukon ympärille. 30

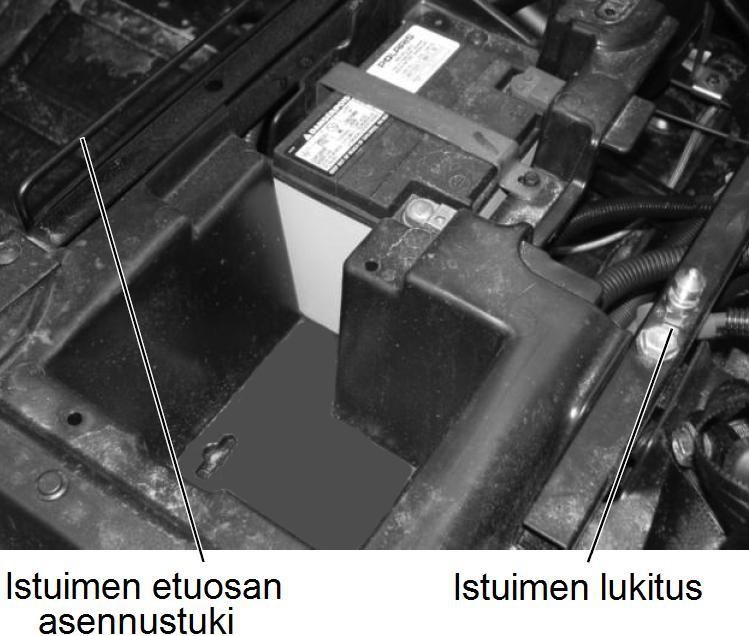

32 AJONEUVON RAKENNE Istuimet Ohjauspyörän säätö Jarru- ja kaasupolkimet Istuimet Varmista aina ennen ajamaan lähtöä istuimien lukitus painamalla selkänojaa lujasti alaspäin. Istuimen säätö Istuimen alapuolella on neljä säätöruuvia. Löysää niitä (älä kierrä irti) ja liikuta istuinta tarpeellinen määrä eteen- tai taaksepäin. Säädön jälkeen kiristä ruuvit (5,4 Nm). Varo kiristämästä ruuveja liikaa. Istuimen poistaminen 1. Vedä istuimen lukitusvipua, se sijaitsee istuinosan takalaidassa. 2. Käännä istuinta eteenpäin. 3. Nosta istuinta ylöspäin ja poista se ohjaamosta. Istuin laitetaan paikoilleen päinvastaisessa järjestyksessä. Varmista istuimen rungon etuosan tukirakenteen kiinnittyminen tukevasti ajoneuvon rakenteisiin. Varmista istuimen lukituksen toiminta. Ohjauspyörän säätö Ohjauspyörän (ratin) korkeutta voi säätää. Vapauta ohjauspyörän vasemmalla puolella oleva säätölaitteen lukitus ja käännä ohjauspyörää samanaikaisesti sopivaan asentoon. Ohjauspyörän asento lukitaan vapauttamalla säätönuppi. Jarru- ja kaasupolkimet Kuljettajan jalkatilassa olevista polkimista vasemmanpuoleisella hallitaan ajoneuvon jarruja. Paina jarrupoljinta aina kun käynnistät ajoneuvoa. Oikella puolella olevalla kaasupolkimella säädellään ajoneuvon moottorin käyntikierrosnopeutta. Poljinta painaessa moottorin kierrokset nousevat ja ajoneuvo lähtee liikkeelle. Poljin palautuu kun sen painamisen lopettaa, jolloin kierrokset laskevat. Polkimen palautuminen tulee tarkastaa aina ennen liikkeelle lähtemistä. 31

33 AJONEUVON RAKENNE Vaihdekeppi Nelivedon kytkeminen Vaihdekeppi Vaihdekepillä valitaan ajoneuvon suunta sekä eteenpäin ajettaessa vaihteiston nopeusalue. Vaihdekepissä on viisi asentoa: P: pysäköinti, vaihteistossa pidätin päällä R: peruutus N: vapaa-asento L: hidas eteenpäin H: nopea eteenpäin Ajoneuvo tulee pysäyttää ja moottorin kierrokset tulee laskea tyhjäkäynnille ennen kuin ajosuuntaa tai nopeusaluetta vaihdetaan. HUOMAA: Älä käytä vaihteistoa ajoneuvon liikkuessa, se voi johtaa voimansiirron komponenttien rikkoutumiseen. NEUVO: Vaihteiston käyttövivuston tulee olla hyvin huollettu ja oikein säädetty. Jos vaihdekeppi takeltelee tai tuntuu epämääräiseltä etkä löydä selkeää, helposti korjattavaa vikaa, ota yhteys valtuutettuun Polaris-huoltopisteeseen Nopean ja hitaan vetoalueen valinta Ajo-olosuhteet Ajo eteenpäin alle 11 km/h (7 mp/h) Ajosuoritus vaikeassa maastossa/esteiden ylitys Ajaminen peräkärryyn Raskaiden kuormien vetäminen Ajaminen hyvissä ja helpoissa olosuhteissa L Vaihdekepin asento L L L H Nelivedon kytkeminen Kojelaudan keinukytkimen painaminen AWD-asentoon kytkee 4-vetovalmiuden, jossa etupyörät alkavat vetää takapyörien alkaessa sutia. Takapyörien pidon palauduttua etupyörien veto kytkeytyy irti automaattisesti. Nelivetoa voi käyttää rajoituksetta ja sen voi kytkeä ajoneuvon liikkuessa. Suojajärjestelmä varmistaa nelivedon kytkeytymisen alle 3100 kierroksella. NEUVO: Kytke nelivetovalmius päälle ennen vaativaa maastoa. Jos takapyörät sutivat, vapauta kaasupoljin ennen nelivedon kytkemistä. HUOMAA: Nelivedon kytkeminen takapyörien sutiessa saattaa aiheuttaa voimansiirron rikkoutumisen. Kytke neliveto kun takapyörät pitävät tai ne rullaavat. 32

34 AJONEUVON RAKENNE Moottoritilan huoltoluukku Sähköinen ohjaustehostin Moottoritilan huoltoluukku Istuimien takana olevan huoltoluukun kautta pääsee käsiksi moottorin ja voimansiirron tarkastus- ja huoltokohteisiin. Ennen huoltoluukun avaamista on poistettava istuimet. Sähköinen ohjaustehostin EPS Jos ajoneuvo on varustettu sähköisellä ohjaustehostimella, se aktivoituu välittömästi kun virta-avaimesta kytketään sytytysvirta (ON). Ohjastehostin on päällä aina kun ajoneuvo on liikkeellä tai moottori käy. Mittariston EPS-merkkivalo syttyy hetkeksi aina kun virta käännetään päälle. Jos mittariston EPS-merkkivalo palaa jatkuvasti, ohjaustehostin ei ole toiminnassa. Ota yhteys valtuutettuun Polaris-huoltoon vian selvittämiseksi. 33

35 HALLINTALAITTEET Mittariston toiminnot Mittaristo Nopeusmittarin yhteyteen on asennettu varoitus- ja merkkivalojen ryhmä sekä nestekidenäyttö, josta välittyy tietoa kellonajasta, kuljetusta matkasta, ajoneuvon käytöstä sekä moottorin kierrosluvusta. Kaikki mittariston toiminnat ovat elektronisia. HUOMAA: Käynnistyksen jälkeen syttyvät kaikki nestekidenäytön symbolit. Mittariston varoitus- ja merkkivalot 1. Nopeusmittarin yksikön tunniste (km/h tai mph). 2. Sähköisen ohjaustehostimen (EPS) merkki- ja varoitusvalo. 3. Moottorin ylikuumenemisen varoitusvalo. Valon vilkkuessa moottorin ohjausjärjestelmä pienentää moottorin tehoa pitkittyneen ylikuumentumisen takia. 4. Voimansiirron vapaa-asennon merkkivalo. 5. Kaukovalojen merkkivalo. 6. Suuntamerkin merkkivalo (jos varusteena). 7. Turvavarusteiden käytön huomiovalo, joka vilkkuu moottorin käynnistämisen jälkeen muutamia sekunteja muistuttamassa matkustajia turvavöiden ja kypärän käytöstä. 8. Moottorin ohjausjärjestelmän häiriön varoitusvalo. Lopeta ajoneuvon käyttö, jos varoitusvalo aktivoituu. Käytön jatkaminen voi johtaa moottorivaurioon. 34

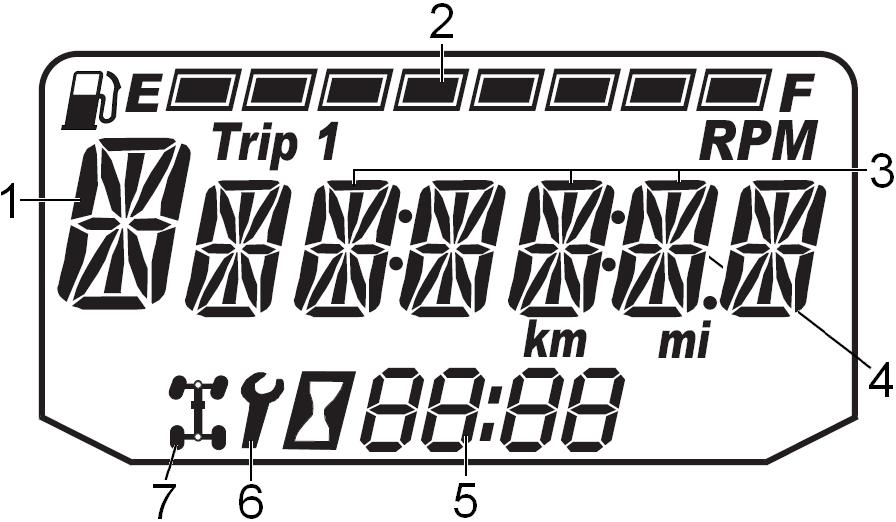

36 HALLINTALAITTEET Mittariston toiminnot Nestekidenäytön symbolit ja numeronäytöt 1. Valitun voimansiirron toiminnon ilmaisin P = pysäköinti, R = peruutus, N = vapaa, L = hidas eteen, H = nopea eteen - - = suunnanvaihdin jäänyt väärään asentoon tai virtapiirissä vika NEUVO: Jos polttoainemittarin näyttö ei toimi, sen virtapiirissä on vika. Korjaa tai korjauta vika mahdollisimman nopeasti. 2. Polttoainemittari Näytön palkit havainnollistavat jäljellä olevan polttoaineen määrän. Kun viimeinen palkki sammuu, palkisto alkaa vilkkua varoitukseksi vähäisestä polttoaineen määrästä. Tankkaa välittömästi 3. Selattava numeronäyttö Matka- ja osamatkamittarin, käyttötuntimittarin sekä huoltoväli-ilmaisimen näyttö. 4. Ajoneuvon virtapiirien alijännitteen varoitus Varoitusmerkki ilmestyy näyttöön useimmiten silloin, kun ajoneuvoa kuormitetaan useilla sähkölaitteilla (valot, jäähdyttimen puhallin, muut lisävarusteet) niin paljon, ettei laturi pysty varmistamaan akun varausta. Akun latauksen varmistaminen edellyttää korkeampien kierrosten käyttöä jonkin aikaa. 5. Kello Kellon näytöksi voi asettaa joka 12 tai 24 tunnin näytön. Katso sivu - - lisäohjeet. 6. Huoltoväli-ilmaisin Huoltovälin ilmaisimen symboli (jakoavain) syttyy kun etukäteen huoltoväliksi ohjelmoitu ajotuntimäärä täyttyy. Tehdasasetus on 50 h. Katso sivulta 37 huoltoväliilmaisimen nollauksen ohjeet. 7. Nelivedon ilmaisin Symboli palaa nelivedon (AWD) ollessa kytkettynä. 35

37 HALLINTALAITTEET Mittariston toiminnot Mittariston LCD-näytön toimintojen valinta ja ohjaus Mittariston toimintoja ohjataan nestekidenäytön oikealla puolella olevalla napilla. Nappia painelemalla valitaan haluttu näyttö tai toiminto, ja napin pidemmällä, yhtäjaksoisella painalluksella ko. toiminto aktivoidaan tai nollataan. Näyttöjen yksikkövalinta Matkamittarin näytöksi voi valita joko anglosaksiset yksiköt (mailit, Fahrenheit) tai metriset yksiköt (km, Celcius). 1. Käännä virta pois päältä (virta-avain OFF-asentoon). 2. Paina näytön ohjausnappia samanaikaisesti kun käännät virran päälle virtaavaimesta. 3. Näytön vilkkuessa valitse haluamasi näyttö ja sen yksikkö selaamalla ohjausnappia. 4. Tallenna yksikön muutos painamalla ohjausnappia yhtäjaksoisesti. 5. Selaa näyttöön tarvittaessa toinen toiminto ja sen yksikkö. Kello NEUVO: Kello täytyy asettaa aikaan aina kun akku on irrotettu ajoneuvosta tai se on päässyt täysin tyhjentymään. Kellon aikaan asettaminen: 1. Kytke sytytysvirta, eli käännä virta-avain ON-asentoon. 2. Selaa näytölle matkamittari painelemalla ohjausnappia. 3. Paina ohjausnappia yhtäjaksoisesti kunnes kellon tunteja ilmaisevat numerot vilkkuvat. Vapauta nappi. 4. Kun tuntinäyttö vilkkuu, muuta sen asetusta painelemalla ohjausnappia. 5. Paina ohjausnappia yhtäjaksoisesti kunnes näytössä alkaa vilkkua minuuttien lukema. Vapauta nappi. Tunnit on nyt asetettu. 6. Toista kohtien 4 ja 5 toimenpiteet kymmenien minuuttien ja minuuttien asettamiseksi aikaan. 7. Minuuttien asettamisen jälkeen ohjausnapin yhtäjaksoinen painaminen tallettaa muistiin asetetun ajan. 8. Käännä virta-avain OFF-asentoon. Matkamittari Matkamittariin tallentuu ajoneuvolla ajettu kokonaismatka. 36

38 HALLINTALAITTEET Mittariston toiminnot Osamatkamittari Osamatkamittariin tallentuu edetty matka siitä hetkestä alkaen, kun mittari on nollattu. Osamatkamittari nollataan näytön valinnan jälkeen painamalla ohjausnappia kunnes näyttö nollautuu. HUOMAA: Osamatkamittarissa matka ilmaistaan 0,1 yksikön tarkkuudella, matkamittarissa pienin etäisyys on yksi yksikkö (kilometri). Ajotuntimittari Tämä näyttö ilmoittaa ajoneuvon käytön kokonaisajan. Kierroslukumittari Kierroslukumittari ilmaisee moottorin hetkittäisen kampiakselin kierrosten määrän minuutissa. NEUVO: Moottorin kierrosluku esim. tyhjäkäynnillä saattaa vaihdella eri päivinä. Tämä voi johtua ilman lämpötilasta tai kosteudesta sekä ajopaikan suhteellisesta korkeudesta. Ohjelmoitava huoltovälinäyttö Jos ajoneuvon huoltoväleissä noudatetaan valmistajan suosituksia, niin huoltovälinäyttöä voi käyttää kätevästi muistin tukena. Huolto-ohjelman mukaisesti suoritettujen huoltojen merkkinä huoltovälin jakoavain -symboli vilkkuu viiden sekunnin ajan aina kun moottori käynnistetään. Tehtaalla huoltoväleiksi on ohjelmoitu 50 ajotuntia. Jos haluat muuttaa huoltoväliä, toimi seuraavasti: 1. Selaa huoltovälinäyttö aktiiviseksi ohjausnappia painelemalla. 2. Paina ohjausnappia yhtäjaksoisesti kunnes huoltovälinäytön tuntimäärä alkaa vilkkua. 3. Näytön vilkkuessa valitse sopiva huoltoväli (myös toiminnon estäminen valitsemalla OFF). 4. Valittu huoltoväli tallentuu muistiin, kun ohjausnappi painetaan valinnan jälkeen yhtäjaksoisesti. 37

39 HALLINTALAITTEET Mittariston toiminnot Diagnostiikka-toiminto Polttoaineen suihkutusjärjestelmässä (EFI) on diagnostiikka-toiminto, joka aktivoituu jos moottorin ohjausjärjestelmän varoitusvalo (7) syttyy sytytysvirran kytkemisen yhteydessä (virta-avaimen kierto ON-asentoon). Jos haluat tarkastaa vikakoodin, jätä virta-avain ON-asentoon. Vikakoodi poistuu, jos virtaavaimen kääntää joko käynnistysasentoon tai kiertää virrat pois päältä ja diagnostiikka ei enää löydä mahdollista vikaa tai sen syytä. Aktivoituneet vikakoodit tallentuvat moottorin ohjausjärjestelmän muistiin. Moottorin ohjausyksikön vikakoodit Moottorin ohjausyksikköön häiriötapauksissa, varoitusvalon palaessa nestekidenäytölle ilmestyy sarja numeroita. Ne katoavalta näytöltä, jos virta kytketään pois päältä. Vikakoodit ilmestyvät näyttöön uudestaan moottoria käynnistyksen jälkeen, jos moottorin ohjausjärjestelmä havaitsee uudestaan vian. Vian tunnusluvut voi kirjoittaa muistiin huoltotoimenpiteiden helpottamiseksi. Ota yhteyttä valtuutettuun Polaris-huoltoon koodien avaamiseksi. Jos vikakoodi ei näy näytöllä ja moottorin ohjausyksikön häiriön varoitusvalo palaa, vikakoodit voi selata näyttöön seuraavasti: 1. Paina näytön ohjausnappia kunnes näyttöön ilmestyy teksti Ck ENG. 2. Paina ohjausnappia yhtäjaksoisesti kunnes näyttöön vikakoodien näyttö. 3. kirjaa ylös näytön vikakoodit ja siirry seuraavaan mahdolliseen vikakohteeseen / vikakoodin näyttöön painelemalla ohjausnappia. 4. Kun kaikki vikakoodit on luettu, poistu toiminnosta painamalla ohjausnappia yhtäjaksoisesti. 5. Ota yhteyttä valtuutettuun Polaris-huoltopisteeseen. 38

40 AJONEUVON KÄYTTÖ Sisäänajo Sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Tämän ajoneuvon sisäänajojakso on sen ensimmäiset 25 käyttötuntia tai kaksi ensimmäistä täyttä polttoainetankillista. Sisäänajon aikana moottoria ei saa kuormittaa täydellä kaasulla tai voimakkaalla vedätyksellä. HUOMAA: Älä päästä ajoneuvon moottoria ylikuumenemaan ensimmäisten kolmen ajotunnin aikana. Moottorin ylikuumeneminen sekä suuret nopeudet saattavat vaurioittaa moottoria tai voimansiirtoa sisäänajon aikana. HUOMAA: Muiden kuin Polariksen suosittelemien moottoriöljyjen käyttö saattaa johtaa moottorivaurioon. Valmistaja suosittelee Polaris Premium 4 Synthetic öljyn käyttöä. Moottorin sisäänajo-ohjeet 1. Täytä polttoainetankki vähintään 95-oktaanisella bensiinillä. 2. Tarkista moottoriöljyn määrä. Öljysäiliössä tulee olla öljyä öljytikun ylä- ja alatasomerkkien välillä. Lisää öljyä tarvittaessa. Katso sivu Käynnistä moottori ja anna sen lämmitä käyttölämpötilaan joutokäynnillä tai rauhallisesti kaasuttaen. 4. Aja aluksi rauhallisesti, mieluiten avoimella paikalla, jotta voit tutustua ajoneuvon ominaisuuksiin turvallisesti. 5. Vältä tasakaasulla ajamista sekä isoja kuormia. Anna moottorin kierrosluvun vaih-della. 6. Pysäytä ajoneuvo ja tee sille perustarkastus (seuraava sivu). Tarkkaile erityisesti nestepintojen asettumista. 7. Vaihda moottoriöljy ja öljynsuodatin sisäänajojakson jälkeen (1 kk tai 25 ajotuntia). Voimansiirron sisäänajo Rauhallinen sisäänajo varmistaa variaattorin pehmeän toiminnan ja lisää sen käyttöikää. Vältä suuria kuormia, nopeita kiihdytyksiä sekä kovia nopeuksia ajoneuvon sisäänajon aikana. Jos variaattorin hihna pettää, puhdista variaattorin kotelo huolellisesti. Jarrujen sisäänajo Vältä sisäänajon aikana rajuja jarrutuksia noin 50 jarrutuksen verran. Uudella ajoneuvolla tehdyt voimakkaat jarrutukset saattavat vaurioittaa jarrulevyjä. 39

41 AJONEUVON KÄYTTÖ Ennen ajamista tehtävät tarkistukset VAROITUS! Ennen ajamista tehtävien tarkastusten laiminlyönti voi johtaa onnettomuusriskin lisääntymiseen. Sen välttämiseksi tarkista ajoneuvon kunto aina ennen ajosuoritusta. Lista ennen ajamista tehtävistä tarkastuksista Kohde Tehtävä tarkastus Katso sivu Jarrujen toiminta Tarkasta toimivuus ja polkimen liikeradan pituus 63 Jarruneste Tarkasta jarrunesteen määrä 63 Etujousitus Tarkasta toiminta, voitele nivelet tarvittaessa 64 Takajousitus Tarkasta toiminta, voitele nivelet tarvittaessa 64 Ohjaus Tarkasta herkkä toimivuus sekä väljyydet 63 Renkaat Tarkasta renkaiden kunto sekä ilmanpaineet 66 Vanteet Tarkasta ehjyys sekä kiinnityspulttien kireys 66 Rungon pultit Tarkasta pulttien ja mutterien kireys Polttoaine, öljy Tarkasta bensiinin riittävyys ja moottoriöljyn määrä 53 Jäähdytysneste Tarkasta jäähdytysnesteen määrä säiliöstä, lisää 60 tarvittaessa Moottorin letkut Tarkasta vuodot Kaasupoljin Tarkasta herkkä toiminta sekä välys 61 Ilmansuodatin ja Tarkasta ja puhdista tarvittaessa 59 sen esisuodatin Mittariston varoitus- Tarkasta toiminta 34 ja merkkivalot Istuinten lukitus Paina istuimet ala-asentoon ja varmista niiden lukitus 31 Turvavyöt Tarkasta vyön kunto sekä lukituksen ja automaattisen 30 kiristimen toiminta Matkustamon Tarkasta verkkojen kunto sekä niiden kiinnitys 29 suojaverkot Ajovalo Tarkasta ajovalon toiminta 67 Taka- / jarruvalo Tarkasta toiminta 67 Ajovarusteet Pue kypärä ja muut suojaavat varusteet 8 40

42 AJONEUVON KÄYTTÖ Moottorin käynnistys VAROITUS! Älä koskaan käytä moottoria suljetuissa tiloissa. Pakokaasut sisältävät hiilimonoksidia eli häkää. Pakokaasujen hengittäminen johtaa nopeasti tajuttomuuteen ja saattaa aiheuttaa kuoleman. Moottorin käynnistys 1. Istu ajajan paikalle ja laita turvavyö. 2. Laita vaihteisto P-asentoon. 3. Paina jarrupoljinta. NEUVO: Älä paina kaasupoljinta kun käynnistät. 4. Käännä virta-avain asentoon ON ja edelleen eteenpäin START -asentoon, jolloin starttimoottori aktivoituu. Älä käytä starttimoottoria pidempään kuin viisi sekuntia kerrallaan. Jos moottori ei käynnisty, odota viisi sekuntia ja yritä käynnistää uudestaan. Kun moottori käynnistyy, päästä virta-avain välittömästi palautumaan ON -asentoon. 5. Kaasuta kevyesti moottorin lämpenemistä nopeuttaaksesi. Voit lähteä liikkeelle kun moottori käy tasaisesti tyhjäkäyntiä. HUOMAA: Ajoneuvon kaikkien voimavarojen käyttö välittömästi käynnistyksen jälkeen voi johtaa moottorivaurioon. Anna moottorin lämmetä jonkin aikaa ennen ajamaan lähtemistä. Moottorin sammuttaminen ja ajoneuvon pysäköinti 1. Pysäytä ajoneuvo ja lopeta kaasupolkimen painaminen. 2. Laita vaihdekeppi P-asentoon. 3. Käännä virta-avain OFF-asentoon. 4. Poista virta-avain aina kun poistut ajoneuvon luota. VAROITUS! Itsekseen liikkeelle lähtenyt ajoneuvo voi aiheuttaa vakavan onnettomuustilanteen. Laita vaihdekeppi P-asentoon aina kun pysäytät ajoneuvon. 41

43 AJONEUVON KÄYTTÖ Ajaminen Kokemattoman ajajan harjoittelu Polaris RZR:n ajokäytös poikkeaa kaikista muista ajoneuvoista, autot, moottorikelkat ja muut maastoajoneuvot mukaan lukien. Siksi ajajan tulee perehtyä huolellisesti ajoneuvon peruskäytökseen helpoissa olosuhteissa. Matkustajan mukaan ottaminen tai kuorman vetäminen/kuljettaminen ei ole suositeltavaa, jos ajajalla on vähemmän kuin kaksi tuntia ajokokemusta. 1. Etsi harjoittelua varten avoin, kulkuesteetön alue. 2. Tee ajoneuvon perustarkistus (ohjeet sivu 40). 3. Pue suosituksen mukaiset ajovarusteet (sivu 8). 4. Pidä aina molemmat kädet ohjauspyörällä. 5. Tarkasta ohjaamon suojaverkkojen oikea asennus, 6. Kun haluat lähteä liikkeelle, vapauta jarrut varovaisesti ja paina kaasua kevyesti. 7. Tutustu ajoneuvon käyttäytymiseen harjoittelemalla liikkeelle lähtemistä ja pysähtymistä, kääntämistä molempiin suuntiin sekä jarruttamista. 8. Kun olet tottunut ajoneuvon luonteeseen, voit nostaa harjoitusten nopeutta. Vältä kuitenkin: - äkkinäisiä käännöksiä - nopeita ohjausliikkeitä moottorin voimakas veto päällä - nopeita edestakaisia ohjausliikkeitä - temppuilua, luistossa ajamista, paskaringin pyörittämistä ja vastaavia - omien ajotaitojesi ylittämistä joko nopeuden tai vaikeiden olosuhteiden vuoksi Ajaminen matkustajien kanssa 1. Varmista matkustajien riittävä ikä (12 v) ja koko. Matkustajan tulee kyetä tukemaan itseään käsituesta ja jaloilla rintapellistä. Turvavyö on saatava kireäksi. 2. Matkustajilla tulee olla asianmukaiset ajovarusteet, erityisesti kypärä. 3. Varmista matkustajien turvavyön lukitus sekä ohjaamon suojaverkkojen asennus. 4. Aja hitaasti. Ajoneuvon käytös muuttuu matkustajien painon vuoksi. Vältä kaikkia riskejä mahdollisuuksien mukaan. Varaudu piteneviin jarrutusmatkoihin. VAROITUS! Matkustajien tai kuorman paino vaikuttaa merkittävästi ajoneuvon käyttäytymiseen. Äjoneuvossa saa kuljettaa vain yhtä matkustajaa istuinpaikkaa kohden. Matkustajien tulee käyttää ajoneuvon suojavarusteita. Ylimääräiset matkustajat tai huolimaton kuormaus saattaa haitata ajoneuvon hallintaa, mikä voi johtaa onnettomuuteen ja hengenvaaraan. 42

44 AJONEUVON KÄYTTÖ Ajaminen liukkaalla Ajaminen mäessä Ajaminen liukkaalla alustalla Jos joudut ajamaan liukkaalla alustalla, kuten märällä savella tai jäisillä pinnoilla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia ennen kuin tulet liukkaaseen kohtaan. 2. Etene varovaisesti ja seuraa tarkasti ajoalustan muutoksia. Vältä nopeita ohjausliikkeitä, jarrutuksia sekä kaasun avauksia. 3. Kytke neliveto päälle ennen kuin takarenkaat alkavat lipsua. 4. Korjaa luistot kääntämällä renkaita luiston suuntaan. HUOMAA: Voimansiirto voi vaurioitua, jos neliveto kytketään takarenkaiden sutiessa. Anna renkaiden aina pysähtyä ennen nelivedon kytkemistä. VAROITUS! Sutiminen sekä luistaminen voivat johtaa ajoneuvon hallinnan menettämiseen. Pidon äkkinäinen palautuminen voi johtaa ajoneuvon kaatumiseen. Älä käytä jarruja, jos ajoneuvo on luistossa. Vältä mahdollisuuksien mukaan ajamista liukkaalla alustalla. Vähennä aina nopeutta. Ajaminen mäessä Noudata seuraavaa ajotekniikkaa mäkien nousemisessa: 1. Pyri aina ajamaan mäkeä ylös suoraan rinteen suuntaisesti. 2. Vältä jyrkkiä mäkiä (korkeintaan 15 asteen jyrkkyys). 3. Pidä molemmat jalat tiukasti jalkatuilla. 4. Älä kaasuta äkkinäisesti, pyri pitämään mahdollisimman tasainen veto. 5. Jos ajoneuvo pysähtyy mäessä, käytä välittömästi jarruja. Kytke peruutusvaihde ja laskeudu mäkeä takaperin alas jarrulla vauhtia säädellen. NEUVO: Jos mäki näyttää kovin jyrkältä, kytke neliveto ennen nousua. 43

45 AJONEUVON KÄYTTÖ Ajaminen mäessä Rinteen nousu tai laskeutuminen sivuttain Kaltevalla pinnalla ajaminen on yksi vaarallisimmista ajosuorituksista, ja sen vuoksi sitä on vältettävä mahdollisuuksien mukaan. Jos joudut ajamaan kaltevalla pinnalla, noudata seuraavia ohjeita: 1. Hiljennä vauhtia ja kytke neliveto. 2. Kierrä mahdollisuuksien mukaan kaikki maaston pinnan poikkeavuudet, kuten kivet ja kannot. 3. Ohjaa hillitysti rinteen suuntaisesti, jotta ajolinja säilyisi. 4. Jos ajoneuvo alkaa luistaa, käännä renkaat välittömästi alarinteen suuntaisesti. Mäkien laskeutuminen Noudata seuraavaa ajotekniikka mäkiä laskeutuessasi: 1. Vältä ajamasta jyrkempiä kuin 15 asteen alamäkiä. 2. Hiljennä vauhtia ja suuntaa suoraan rinteen suuntaisesti alaspäin. 3. Älä koskaan laskeudu mäkeä vaihde vapaalla, kytke pienempi nopeusalue (L). 4. Aja hiljaa. 5. Käytä jarruja varovasti, jotta nopeus ei pääse nousemaan. VAROITUS! Mäessä tai kaltevassa rinteessä ajaminen lisää merkittävästi ajoneuvon kaatumisen riskiä ja siten vakavan onnettomuuden riskiä. Tutustu huolellisesti maaperään ja sen muotoihin, etsi turvallisin ajoreitti. Älä yritä ajaa mäessä, jos sen pinta on erityisen liukas. Mäessä ajaminen vaikuttaa merkittävästi ajoneuvon käyttäytymiseen sekä jarrujen tehoon. Vältä nopeita ohjausliikkeitä, jarrutuksia ja kaasun käyttöä. Mäkien ajaminen kovalla vauhdilla lisää merkittävästi onnettomuusriskiä, mäen harjan toisella puolella voi olla yllättävä este, pudotus, toinen ajoneuvo tai ihminen. 44

46 AJONEUVON KÄYTTÖ Pysäköinti rinteessä Esteiden ylittäminen Pysäköinti rinteessä Vältä pysäköintiä rinteessä tai muulla kaltevalla pinnalla mahdollisuuksien mukaan. Jos se ole mahdollista, noudata seuraavia ohjeita: 1. Kytke vaihteisto P-asentoon. 2. Sammuta moottori. 3. Laita alarinteen puoleisten pyörien taakse kiilaksi kivi, oksanpätkä tai vastaava. VAROITUS! Itsekseen liikkeelle lähtenyt ajoneuvo voi aiheuttaa vakavan onnettomuustilanteen. Varmista rinteeseen pysäköidyn ajoneuvon paikallaan pysyminen aina renkaiden kiilaamisella. Esteiden ylittäminen Varaudu yllätyksiin! Opettele lukemaan maastoa. Kiinnitä erityisesti huomiota kiviin, kaatuneisiin puiden runkoihin sekä alhaalla roikkuviin oksiin. 1. Tutustu maastoon ja tutki, voitko kiertää esteen. 2. Käske matkustaja nousemaan pois kyydistä ja siirtymään niin etäälle ajoneuvosta, ettei voi jäädä sen alle, jos se kaatuu. VAROITUS! Esteiden ylittäminen saattaa aiheuttaa ajoneuvon kaatumisen tai sen voimakkaan heilahtamisen, jolloin jokin ulkopuolinen esine saattaa tunkeutua ohjaamoon. Nämä voivat aiheuttaa loukkaantumisen tai hengenvaaran. 45

47 AJONEUVON KÄYTTÖ Vedessä ajaminen Peruuttaminen Vedessä ajaminen Tällä ajoneuvolla voi ajaa vedessä. Suositeltu veden enimmäissyvyys on ajoneuvon pohjan taso. Jos joudut ajamaan suositusta syvemmässä vedessä, toimi seuraavasti: 1. Tutki etukäteen vesiesteen syvyys ja sen pohjan laatu. 2. Etsi vesiesteen reunasta mahdollisimman loivasti veteen laskeutuva ja vastapuolelta nouseva kohta. 3. Etsi mahdollisimman tasapohjainen ylityskohta, jotta ajoneuvo ei kallistu ylityksen aikana. 4. Etene hitaasti, kiviä ja muita pohjan esteitä vältellen. 5. Veden ylityksen jälkeen kuivaa jarrut muutamalla kevyellä jarrutuksella ajon aikana. HUOMAA: Vedessä ajamisen jälkeen on erityisen tärkeää huolehtia ajoneuvon vedelle altistuneiden osien tarkastuksesta ja asianmukaisesta huollosta. Tarkasta erityisesti moottoriöljy, vaihteiston ja perän öljyt ja rasvaa kaikki rasvanipoilla varustetut alustan nivelet. VAROITUS! Ajoneuvon isokokoiset renkaat tekevät ajoneuvon herkäksi reagoimaan varsinkin voimakkaaseen veden virtaukseen, mutta myös syvään veteen. Siksi ajoneuvon hallitseminen vedessä on haastavaa. Hallinnan menetys vedessä voi johtaa vakavaan onnettomuuteen tai hengenvaaraan. VAROITUS: Moottori voi vaurioitua vakavasti, jos moottoriöljyyn pääsee sekoittumaan vettä. Moottoriöljyn määrä ja sen väri on tarkastettava välittömästi vedessä ajamisen jälkeen. Jos ajoneuvo uppoaa tai sitä ajetaan syvemmässä vedessä kuin pohjan taso, tarkastuta se valtuutetussa huoltopisteessä ennen käyttöä. Jos ajoneuvosi uppoaa eikä sitä voi viedä välittömästi valtuutettuun huoltoon, noudata sivulla (67) annettuja ohjeita moottorin toimintakyvyn palauttamiseksi. Tarkistuta ajoneuvo valtuutetussa huoltopisteessä heti kun se on mahdollista. 46

48 AJONEUVON KÄYTTÖ Peruuttaminen Ajoneuvon kuormaus Peruuttaminen Noudata seuraavia ohjeita peruuttaessa: 1. Tarkasta, ettei aikomallasi reitillä ole esteitä. 2. Peruuta hitaasti. 3. Käytä jarruja varovaisesti. 4. Vältä nopeita ohjausliikkeitä. 5. Älä käytä terävästi kaasua. Ajoneuvon kuormaus Polaris RZR on monipuolinen hyötyajoneuvo, jolla voidaan kuljettaa tavaroita. Ajajan tulee varautua raskaasti lastatun ajoneuvon jarrutusmatkan pitenemiseen. Kuorma tulee aina sijoittaa mahdollisimman alas sekä lähelle ajoneuvon keskilinjaa ja sitoa hyvin kiinni ja. Ole erityisen varovainen, jos kuorma ylittää ajoneuvon ulkomitat. Suurin sallittu kokonaiskuorma: Suurin sallittu kokonaiskuorma: Suurin sallittu lavakuorma: RZR ja RZR S 336,4 kg RZR 4 408,2 kg 136 kg Ajoneuvon vetokyky Tasaisella alustalla 15 asteen mäessä Vetokoukun Suurin sallittu pisterasitus nopeus 681 kg 386 kg 68 kg 16 km/h NEUVO: Suuria kuormia raskaissa olosuhteissa kuljetettaessa hitaan vetoalueen (L) käyttö pidentää variaattorin hihnan käyttöikää. VAROITUS! Kuorman liian suuri paino, sen väärä tai huolimaton sitominen saattaa haitata ajoneuvon ajettavuutta. Se voi johtaa vakavaan onnettomuuteen tai hengenvaaraan. Noudata seuraavia ohjeita: - kiinnitä erityistä huomiota kuorman sidontaan, lasti ei saa päästä liikkumaan missään olosuhteissa - mäissä tai vaikeissa maaston kohdissa nopeutta on vähennettävä, Polaris suosittelee max.16 km/h nopeutta. - ajoneuvon kuormalavalla tai sen päällä ei saa koskaan kuljettaa ihmisiä. 47

49 PÄÄSTÖRAJOITUSTEN TÄYTTÄMINEN Melupäästöt Tämä ajoneuvo täyttää USA:n (EPA lupa 40 CFR 205) ja muiden maiden viranomaisten asettamat säädökset melupäästöistä. Älä tee muutoksia moottorin, sen imuilman kanavistoon tai pakoputkistoon. Moottorin huohotinjärjestelmä ja pakoputkiston kipinäsuojaus Tämä ajoneuvo on varustettu suljetulla huohotinjärjestelmällä ja pakoputkiston kipinänsuojauksella, joka täyttää USA:n viranomaisten määräyksen C. Pakokaasupäästöt Tämän ajoneuvon pakokaasupäästöjä kontrolloidaan moottorin rakenteella ja elektronisesti ohjatulla polttoaineen suihkutuksella (EFI). Alkuperäiset säädöt täyttävät viranomaisten vaatimukset. Hyväksymiskilpi sijaitsee ajoneuvon rungossa, ajajan istuimen takana. HUOMAA: Moottorin ohjausjärjestelmän sekä polttoaineen suihkutuksen kaikki säätötoimenpiteet tulee teettää valtuutetussa Polaris-huoltopisteessä. Elektromagneettisten häiriöiden suodatus Sytytysjärjestelmä ja muu sähkölaitteisto täyttää EU-direktiivien 97/24/EC ja 2004/108/EC vaatimukset. Ajoneuvon järjestelmistä säteilee jonkin verran elektromagneettista energiaa. Sen vuoksi henkilöiden, joilla on sydämen tahdistin tai jokin muu elintoimintoja ohjaava elektroninen laite kehossaan, tulee ottaa selvää laitteen käyttöön liittyvistä rajoituksista ennen ajoneuvon käyttöä. 48

50 AJONEUVON HUOLTO Ajoneuvon säännöllinen huolto varmistaa sen luotettavuuden sekä turvallisuuden. Seuraavissa huoltotaulukoissa kerrotaan säännöllisen huollon edellyttämät tarkastukset, tarpeelliset säädöt sekä huoltotoimet. Tarkasta ja puhdista, säädä ja vaihda ajoneuvon osia aina tarpeen ja huolto-ohjelman mukaan. Jos joudut uusimaan osia, käytä alkuperäisiä Polaris-varaosia. NEUVO: Jos et ole aivan varma siitä, että osaat tehdä huoltotoimenpiteet, käytä valtuutetun huoltopisteen palveluita. HUOMAA: Huoltotaulukko on laadittu tavanomaiseksi arvioidun ajoneuvon käytön mukaan, eli normaaleissa maasto-olosuhteissa keveässä harrastuskäytössä, keskimääräisellä 15 km/h nopeudella. Huoltoväliä väliä täytyy tiuhentaa, jos ajoneuvo on kovassa käytössä. Kovaksi käytöksi lasketaan: - ajoneuvon joutuminen säännöllisesti mutaan, veteen tai syvään hiekkaan - kilpailukäyttö tai vastaava, jatkuvasti moottorin huipputehoa hyödyntävä käyttö - jatkuva käyttö raskaissa työtehtävissä hitaalla nopeudella - pitkäaikainen käyttö tyhjäkäynnillä - lyhyet käytöt kylmän kelin vallitessa HUOMAA: Huoltotaulukossa X-merkityt kohteet on suoritettava valtuutetussa Polarishuollossa. HUOMAA: Ajoneuvon mukana toimitetaan työkalusarja, joka löytyy istuimen alta. Pidä se aina ajoneuvon mukana. HUOMAA: Huoltotaulukossa käytetään seuraavia kirjainkoodeja: U = Kovassa rasituksessa huoltoväliä tihennettävä E = Vaikuttaa moottorin pakokaasupäästöihin X = Suositetaan teetettäväksi valtuutetussa huollossa 49

51 HUOLTOTAULUKKO Kohde Huoltoväli aika / km Huoltoväli käyttöaika Toimenpide U Jarrut Ennen ajoa Tarkasta jarrun toimivuus ja jarrunesteen määrä Renkaat Ennen ajoa Tarkasta kunto Vanteet Ennen ajoa Tarkasta pulttien kireys ja vanteiden kunto U Ruuvit ja mutterit Ennen ajoa Tarkasta kaikki kiinnitysruuvit ja mutterit E/U Ilmansuodattimen esisuodatin Päivittäin Ennen ajoa Tarkasta ja puhdista Jäähdytysneste Ennen ajoa Tarkasta määrä, lisää, vaihda 2 vuoden välein Polttoaine Ennen ajoa Tarkasta määrä, lisää Moottoriöljy Ennen ajoa Tarkasta määrä, lisää tarvittaessa U Jarrupolkimen tuntuma Ennen ajoa Tarkasta jämäkkä vaste ja jarrujen toiminta Mittariston varoitusmerkit Ennen ajoa Tarkasta toiminta U Ohjaus Ennen ajoa Tarkasta toiminta Ajovalot Ennen ajoa Tarkasta toiminta U Jousitus Ennen ajoa Tarkasta väljyydet. Huollata heti kun huomaat väljyyttä E/U Ilmansuodatin 25 h / 400 km Kuukausittain Puhdista, uusi tarvittaessa Akku 25 h / 400 km Kuukausittain Tarkasta liitokset U/X Jarrupalojen kuluminen 10 h / 160 km Kuukausittain Tarkasta kitkapinta, uusi palat tarvittaessa U Etuperän öljy 25h / 400 km Kuukausittain Tarkasta öljymäärä, vaihda vuosittain U Vaihteiston öljy 25h / 400 km Kuukausittain Tarkasta öljymäärä, vaihda vuosittain U Jakolaatikon öljy 25h / 400 km Kuukausittain Tarkasta öljymäärä, vaihda vuosittain U Perän öljy 25h / 400 km Kuukausittain Tarkasta öljymäärä, vaihda vuosittain U Moottoriöljyn vaihto (sisäänajon jälkeen) 25h 1 kk Vaihda öljy ja suodatin U/E Huohotinjärjestelmän suodatin (jos on) 25 h / 250 km Kuukausittain Tarkasta, vaihda tarvittaessa U Yleisvoitelu 50 h / 800 km 3 kk välein Voitele kaikki kohteet U/E Kaasuvaijeri 50 h / 800 km 6 kk välein Tarkasta, säädä välys, vaihda tarvittaessa Vaihdevivusto 50 h / 800 km 6 kk välein Tarkasta, voitele, säädä 50

52 HUOLTOTAULUKKO Kohde EFI:n läppärungon kiinnitys ja imukanavat Huoltoväli ajotunnit 50 h / 800 km U/X Ohjaus 50 h / 800 km Jäähdytysnesteen ja järjestelmän kunto Polttoainejärjestelmä 100 h / 1000 km U Moottoriöljyn vaihto 100 h / 1600km U Moottorin kiinnitys 100 h / 1600 km E Sytytystulppa 100 h / 1000 km E Sytytyksen ajoitus 100 h / 1600 km X Variaattorin hihna sekä 100 h / hihnapyörät 1600 km X Etupyörien laakerointi 100 h / 1600 km Sähköjohdotus 100 h / 1600 km Jarruneste Pakoputkisto 300 h / 4800 km Jäähdytysneste Ajovalon suuntaus Pyörien suuntaus Huoltoväli Toimenpide kulutus 6 kk välein Tarkasta vuodot ja kiinnityskumien halkeamat, vaihda osat tarvittaessa 6 kk välein Tarkasta ja voitele 50h / 800 km 6 kk välein Pakkaskestävyyden mittaus aina ennen talvea, järjestelmän painetesti vuosittain, puhdista jäähdytin 12 kk välein Tarkasta tankin korkin sekä letkujen vuodot, vaihda letkut kahden vuoden välein 6 kk välein Vaihda öljy ja suodatin 12 kk välein Tarkasta ja kiristä 12 kk välein Tarkasta, säädä kärkiväli, vaihda tarvittaessa 12 kk välein Tarkasta ja säädä 12 kk välein Tarkasta, vaihda kuluneet osat 12 kk välein Tarkasta, huolla / vaihda 12 kk välein Tarkasta reititys, kiinnitys ja suojakuorien kunto. Suojaa liitokset yleisvoiteluaineella 24 kk välein Vaihda 36 kk välein Tarkasta. Puhdista kipinäsuoja 24 kk välein Vaihda Tarkasta säännöllisesti Tarkasta säännöllisesti HUOMAA: Huoltotaulukossa käytetään seuraavia kirjainkoodeja: U = Kovassa rasituksessa huoltoväliä tihennettävä E = Vaikuttaa moottorin pakokaasupäästöihin X = Suositetaan teetettäväksi valtuutetussa huollossa 51

53 AJONEUVON HUOLTO Pikahakutaulukko voiteluhuolto Huoltokohde Käytettävä tarvike (varaosanumero) Lisätietoa Moottori, öljynvaihto PS-4 Plus Synthetic Engine Oil 0W -50 PN (1 l) PN (4 l) Öljynsuodatin PN Moottoriöljyn määrä 1,9 litraa Tyhjennystulpan tiiviste PN Tyhjennystulpan kiristysmomentti 20 Nm Jarrut Polaris DOT4 Brake Fluid PN Vaihteisto Premium AGL Synthetic Gearcase Lube PN ,71 l Jakolaatikko Premium AGL Synthetic Gearcase Lube PN ,414 l Perä Premium ATV Angle Drive Fluid PN ,769 l Etuperä Demand Drive Plus Fluid PN ,2 l Kardaaniakseli Premium U-Joint Lube Rasvanipat PN Etujousituksen nivelet Premium All Season Grease Rasvanipat PN Kallistuksen vakaajan tangon helat Premium All Season Grease PN Rasvanipat Voiteluhuollon kohteet 52

54 AJONEUVON HUOLTO Moottoriöljysuositus Moottoriöljyn tarkastus Moottoriöljysuositus Polaris suosittelee käytettäväksi: Polaris PS-4 Plus Synthetic -öljyä (PN , öljymäärä 1,9 l) Jos ajoneuvon moottorissa käytetään muuta öljyä kuin PS-4 Plus Synthetic, valmistaja suosittelee tiuhempaa öljynvaihtoväliä. HUOMAA: Älä sekoita erimerkkisiä ja laatuisia moottoriöljyjä toisiinsa. Niiden sekoittaminen saattaa heikentää moottoriöljyn ominaisuuksia ja johtaa moottorivaurioon. HUOMAA: Jos ajoneuvoa käytetään talvella, saattaa moottoriöljyn sekaan tiivistyä vettä. Seuraa moottoriöljyn pinnan tasoa sekä öljyn väriä. Jos öljyn pinnan taso nousee ilman havaittavaa syytä tai moottoriöljyn väri vaihtuu harmaaksi, öljyn sekaan on päässyt vettä. Vaihda moottoriöljy välittömästi. Polaris suosittelee tiheämpiä öljynvaihtovälejä, jos ajoneuvoa käytetään ääriolosuhteissa, erityisesti jatkuvasti kesähelteillä tai talven huippupakkasilla. Moottoriöljyn määrän tarkastus Tarkasta moottoriöljyn määrä aina ennen ajosuoritusta. Öljytikku sijaitsee moottorin kyljessä, matkustajan istuimen takana. Tarkastus tulee tehdä ajoneuvo pysäköitynä tasaiselle alustalle. 1. Kytke vaihteisto P-asentoon. 2. Käynnistä moottori, anna käydä sekuntia. Sammuta moottori. 3. Poista istuimet ja huoltoluukku niiden takaa (RZR 4 vasemman puoleinen takamatkustajan istuin). 4. Avaa mittatukin lukitus ja vedä mittatikku ulos. 5. Puhdista mittatikku ja laita mittatikku takaisin täysin pohjaan, mutta älä lukitse sitä. 6. Poista mittatikku ja tarkasta öljypinnan taso. Sen tulee olla mittatikkuun merkityllä alueella. Lisää tarvittaessa öljyä. Muista lopuksi lukita mittatikku. HUOMAA: Mittatikku asettuu vinosti öljypintaan nähden. Siksi öljypinnan taso tulee lukea mittatikun ylemmältä puolelta. 53

55 AJONEUVON HUOLTO Moottoriöljyn vaihto Moottoriöljyn ja suodattimien vaihto Moottoriöljy ja sen suodatin tulee vaihtaa huolto-ohjelman mukaisesti. NEUVO: Moottoriöljy saattaa olla hyvin kuumaa. Älä päästä öljyä iholle. Moottoriöljyn tyhjennystulppa on kampikammion alareunassa. 1. Tee öljynvaihto tasaisella alustalla. 2. Kytke vaihteisto P-asentoon. 3. Käynnistä moottori, anna sen käydä 2-3 minuuttia. Sammuta moottori. 4. Puhdista moottorin tyhjennystulpan sekä öljynsuodattimien alue kaikesta liasta. 5. Laita öljyn keräilyastia tyhjennystulpan alapuolelle. Avaa tulppa ja valuta öljy keräilyastiaan. 6. Puhdista tyhjennystulppa ja sen tiivistepinta. Vaihda uusi tiiviste (PN ). Kierrä tulppa kiinni, kiristysmomentti on 22 Nm. 7. Poista öljysuodatin kiertämällä se auki. 8. Puhdista öljynsuodattimen moottorin puolen tiivistepinta. 9. Voitele uuden suodattimen tiiviste ohuesti öljyllä ja kierrä suodatin paikoilleen. Kierrä sitä käsin kiinni puoli kierrosta sen jälkeen kun tiiviste ensimmäisen kerran koskettaa moottorin tiivistepintaa. 10. Lisää suositeltua öljyä 1,9 litraa. 11. Käynnistä moottori ja anna sen käydä pari minuuttia. 12. Sammuta moottori ja tarkasta mahdolliset öljyvuodot. Tarkasta mootto-riöljyn määrä ja lisää sitä tarvittaessa. 13. Huolehdi jäteöljystä ja suodattimesta asianmukaisesti. Öljysuositus Premium PS-4 Synthetic PN ,9 l Tyhjennystulppa 22 Nm 54

56 AJONEUVON HUOLTO Voimansiirron öljyhuolto Voimansiirron öljyhuolto Jakolaatikon, vaihteiston sekä etu- ja takaperän öljymäärä tulee tarkastaa kuukausittain tai 25 ajotunnin välein. Kaikkien voimansiirron osien öljy on vaihdettava vuosittain. Jakolaatikon öljyn tarkastus ja vaihto Öljyn määrä tarkastetaan avaamalla tasaiselle alustalle pysäköidyn ajoneuvon jakolaatikon tarkastustulppa. Se on jakolaatikon vasemmalla puolella. 1. Avaa jakolaatikosta sekä täyttö- että tarkastustulppa. 2. Jakolaatikon öljyn pinnan taso tulee olla tarkastustulpan alareunan tasolla. 3. Lisää tarvittaessa öljyä kunnes öljyn pinnan taso on tarkastustulpan alareunan tasolla. 4. Kierrä tulpat kiinni. Jakolaatikon öljy vaihdetaan valuttamalla se tyhjennystulpan kautta ulos. 1. Puhdista tyhjennystulpan ympäristö. 2. Aseta öljynkeräysastia tyhjennystulpan kohdalle, avaa tulppa ja anna öljyn valua. 3. Puhdista tyhjennystulppa ja uusi sen tiiviste (O-rengas). Kiristä tulppa. 4. Avaa täyttö- ja tarkastustulpat. Lisää jakolaatikkoon suositeltua öljyä kunnes öljyä valuu tarkastustulpasta. 5. Kierrä tulpat kiinni. Tarkasta mahdolliset vuodot ja huolehdi jäteöljystä asianmukaisesti. Öljysuositus Premium AGL Synthetic Gearcase Fluid PN ,414 l Täyttö-/tarkastustulppa 60 Nm Tyhjennystulppa 45 Nm 55

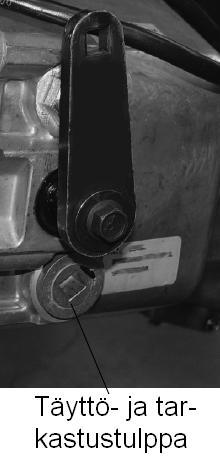

57 AJONEUVON HUOLTO Voimansiirron öljyhuolto Vaihteiston öljyn tarkastus ja vaihto Vaihteistoöljyn täyttö-/tarkastustulppa löytyy vaihteiston vasemmalta puolelta, vaihteiston ohjausakselin ulostulon alapuolelta. Vaihteistoöljyn määrän tarkastus 1. Tee öljymäärän tarkastus tasaisella alustalla vaihteisto kytkettynä P-asentoon. 2. Kierrä täyttö-/tarkastustulppa auki. Öljypinnan tason tulee olla tarkastusreiän alareunan tasalla. 3. Lisää tarvittaessa öljyä. 4. Kierrä tulppa kiinni. Vaihteistoöljyn vaihto 1. Kierrä täyttö-/tarkastustulppa auki. 2. Laita öljynkeräysastia tyhjennystulpan alle. 3. Kierrä vaihteistoöljyn tyhjennystulppa auki. 4. Valuta vaihteistoöljy keräysastiaan ja puhdista tyhjennystulppa. 5. Vaihda tyhjennystulpan tiiviste ja kierrä tulppa kiinni. Kiristysmomentti on 60 Nm. 6. Täytä vaihteisto suositellulla öljylaadulla kunnes öljypinnan taso on tarkastusreiän alareunan tasolla. Älä täytä liikaa. 7. Kierrä täyttö-/tarkastustulppa kiinni, kiristysmomentti on 45 Nm. 8. Tarkista mahdolliset öljyvuodot. Huolehti jäteöljystä asianmukaisesti. Öljysuositus Premium AGL Synthetic Gearcase Fluid PN ,71 l Täyttö-/tarkastustulppa 60 Nm Tyhjennystulppa 45 Nm 56

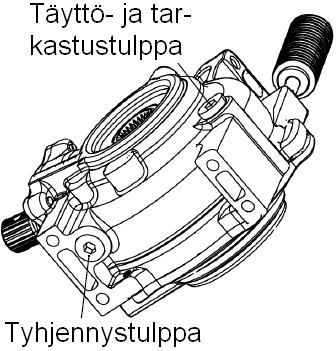

58 AJONEUVON HUOLTO Voimansiirron öljyhuolto Etuperän öljymäärän tarkastus Etuperän öljyn määrä tarkastetaan avaamalla tasamaalle pysäköidyn ajoneuvon etuperän öljyn täyttö- ja tarkastustulppa. Öljyn pinnan tulee olla tulpan alareunan tasolla. Etuperän täyttö- ja tarkastustulppa on vasemmalla puolella perää. Lisää öljyä tarvittaessa ja kierrä täyttö- /tarkastustulppa kiinni. Kiristysmomentti on 15 Nm. Etuperän öljynvaihto 1. Tee öljynvaihtotyö tasamaalla. Avaa etuperän tyhjennystulppa ja valuta öljy keräysastiaan. 2. Puhdista tulppa ja asenna se paikoilleen, kiristysmomentti on 13 Nm. 3. Avaa tarkastus-/täyttötulppa ja lisää perään 2 dl suositeltua öljyä. 4. Kierrä täyttötulppa kiinni, kiristysmomentti on 15 Nm. Öljysuositus Demand Drive LT Premium Fluid PN ,2 l Täyttö-/tarkastustulppa 13 Nm Tyhjennystulppa 15 Nm Takaperän öljymäärän tarkastus Takaperän öljyn määrä tarkastetaan avaamalla tasamaalle pysäköidyn ajoneuvon takaperän öljyn täyttö- ja tarkastustulppa. Öljyn pinnan tulee olla tulpan alareunan tasolla. Takaperän täyttö- ja tarkastustulppa on perän oikealla puolella. Lisää tarvittaessa öljyä. Kierrä täyttö-/tarkastustulppa kiinni. Kiristysmomentti on 60 Nm. Takaperän öljynvaihto 1. Tee öljynvaihtotyö tasamaalla. Avaa tyhjennystulppa ja valuta öljy ke-räysastiaan. 2. Puhdista tulppa ja asenna siihen uusi O-rengas. Kierrä tulppa kiinni, kiristysmomentti on 45 Nm. 3. Avaa tarkastus-/täyttötulppa ja lisää perään 7,69 dl suositeltua öljyä kun-nes öljyn pinnan taso asettuu täyttö/tarkastusreiän alareunan tasolle. 4. Kierrä täyttötulppa kiinni, kiristysmomentti on 60 Nm. Öljysuositus Premium ATV Angle Drive Fluid PN ,769 l Täyttö-/tarkastustulppa 60 Nm Tyhjennystulppa 45 Nm 57

59 AJONEUVON HUOLTO Sytytystulppa Sytytystulpan tarkastus ja vaihto Sytytystulpat ovat moottorin sylinterikannessa. Tarkasta ja vaihda ne huolto-ohjelman mukaisesti. 1. Poista istuimet ja niiden takana oleva huoltoluukku. 2. Irrota sytytystulpan hattu. 3. Kierrä sytytystulppa auki sytytystulppa-avaimella. 4. Sytytystulpan asentamisessa toimi päinvastaisessa työjärjestyksessä. Suositeltu sytytystulppa: Elektrodien kärkiväli: Sytytystulpan kiristystiukkuus: CHAMPION RC7YC3 0,9 mm uusi tulppa 24 Nm vanha tulppa 24 Nm HUOMAA: Muun kuin suosituksen mukaisen lämpöarvon sytytystulpan käyttö kasvattaa merkittävästi moottorivaurion riskiä. Sytytystulpan silmämääräinen tarkastelu tulee tehdä välittömästi käyttölämpöisen moottorin voimakkaan vedätyksen jälkeen. 1. Normaali sytytystulpan väri on harmaa, kahvin- tai vaalean ruskea. Karstaa ei saa olla, tulpan kärkielektrodeissa ei saa näkyä kulumaa. HUOMAA: Sytytystulpan kärkielektrodien tai keskielektrodin eristeen selkeä vaaleus tai valkoinen karstakerrostuma paljastavat moottorin ylikuumenemisen. Sen syy voi olla sytytystulpan väärä tyyppi tai moottorin ohjausjärjestelmän väärät säädöt. 2. Musta, karstoittunut sytytystulppa paljastaa moottorin käyvän liian rikkaalla tai moottorin palotilaan pääsevän öljyä. Syy voi olla moottorivaurio tai vika moottorin ohjausjärjestelmässä. HUOMAA: Moottorin ollessa lämmin sen osat, kuten pakoputkisto tai sytytystulppa, ovat hyvin kuumia. Käytä suojakäsineitä, jos teet huoltotöitä käyntilämpöiselle moottorille. NEUVO: Voitele sytytystulpan kierteet ohuesti ennen asennusta esimerkiksi kuumuutta kestävällä vaseliinilla tai yleisvoiteluaineella. 58

60 AJONEUVON HUOLTO Ilmansuodatin Huohottimen suodatin Ilmansuodattimen puhdistus ja vaihto Tarkasta, puhdista ja vaihda ilmansuodatin suositellun huolto-ohjelman mukaisesti. Poikkeuksellisen pölyisissä tai märissä olosuhteissa esisuodattimen tarkastus tulee tehdä päivittäin. Ilmansuodattimen kotelo sijaitsee vasemman takarenkaan takana. 1. Irrota ilmansuodatinkotelon kansi ja poista se. 2. Tarkasta ilmansuodatinkotelon kannen tiiviste. Sen tulee asettua tiiviisti kannen uraan. 3. Irrota ilmansuodatinyksikkö. 4. Poista esisuodatin ilmansuodattimen päältä. 5. Pese esisuodatin saippuavedellä ja anna sen kuivua täysin. 6. Puhdista ilmansuodatinkotelon sisäpuoli kaikesta pölystä ja liasta. 7. Asenna esisuodatin takaisin ilmansuodattimen päälle. Vaihda ilmansuodatinelementti tarvittaessa. 8. Asenna takaisin päinvastaisessa työjärjestyksessä. NEUVO: Voitele ilmansuodattimen tiivistepäät ohuesti vaseliinilla ennen asennusta. HUOMAA: Ajoneuvon käyttö ilman ilmansuodatinta lisää merkittävästi moottorivaurion riskiä. HUOMAA: Jos esisuodatinelementissä on repeämiä tai se näyttää hyvin kuluneelta, uusi se. Varsinaista ilmansuodatinta ei voi puhdistaa, se on aina uusittava. 59

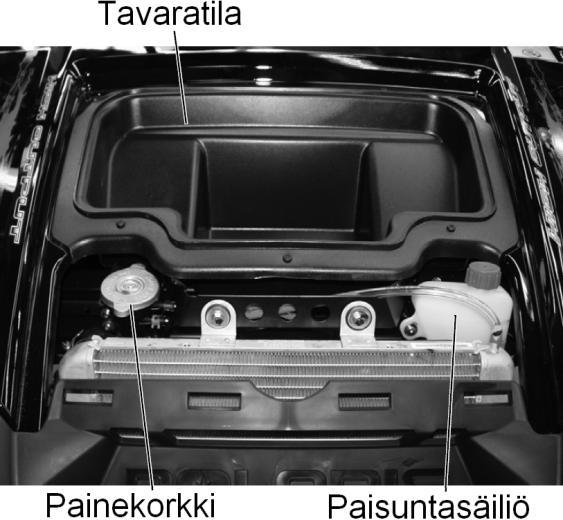

61 AJONEUVON HUOLTO Jäähdytysjärjestelmä Jäähdytysnesteen määrän tarkastaminen Jäähdytysnesteen paisuntasäiliö on ajoneuvon etuosassa, tavaratilan kannen alla. Jäähdytysnesteen pinnan tason tulee olla säiliöön merkittyjen FULL ja ADD -viivojen välissä kun moottori on kylmä. Lämpimän moottorin jäähdytysneste kulkeutuu jäähdyttimeltä paisuntasäiliöön, jolloin nestepinnan taso nousee. HUOMAA: Sisäänajovaiheessa jäähdytysnesteen määrä saattaa laskea, kun jäähdytysjärjestelmään mahdollisesti jääneet ilmakuplat poistuvat. VAROITUS: Älä avaa jäähdytysnesteen paisuntasäiliön korkkia kun moottori on kuuma. Korkin avaaminen voi johtaa kuuman ja paineistuneen jäähdytysnesteen roiskumiseen ja palovammoihin. Jäähdytysnesteen lisäys HUOMAA: Jäähdytysnestettä saa lisätä vain moottoriin ollessa viileä. 1. Kierrä paisuntasäiliön korkki auki. 2. Täytä paisuntasäiliö ylämerkkiin saakka. Käytä tarvittaessa suppiloa. 3. Kierrä paisuntasäiliön korkki kiinni. HUOMAA: Polaris suosittelee Polaris Premium 60/40 Anti-Freeze/Coolant jäähdytysnesteen (PN ) käyttämistä. Vaihtoehtoisesti voi käyttää korkealuokkaista, alumiiniosia sisältävälle moottorille suunnitellun jäähdytysnesteen ja tislatun veden sekoitusta. Jäähdyttimen kennon huolto Jäähdyttimen kenno tulee puhdistaa siihen kertyneestä liasta säännöllisesti. Polaris suosittelee, ettei kennon puhdistukseen käytettäisi painepesuria. HUOMAA: Älä asenna lisävarusteita, jotka peittävät ajoneuvon etuosaa siten, että ilmavirta jäähdyttimelle estyy. 60

62 AJONEUVON HUOLTO Jäähdytysjärjestelmä Kaasupoljin ja -vaijeri Jäähdyttimen kennon nestemäärän tarkastus Jos paisuntasäiliö tyhjenee täysin, tarkasta aina myös jäähdyttimen kennon nestemäärä. Täytä jäähdyttimen kenno seuraavasti: 1. Irrota etutavaratilan kansi. 2. Avaa varovasti jäähdyttimen korkki ja tarkasta kennon nestemäärä. 3. Lisää varovasti jäähdytysnestettä kennoon suppiloa tai vastaavaa apuna käyttäen. 4. Asenna jäähdyttimen korkki paikoilleen. 5. Käynnistä moottori ja seuraa jäähdytysnesteen määrän muutosta paisuntasäiliössä. Lisää nestettä, tarvittaessa useamman kerran. HUOMAA: Älä vaihda jäähdytyskennon korkkia, sillä se on suunniteltu toimimaan yhdessä paisuntasäiliön kanssa. Jos korkki hukkuu, tilaa uusi, alkuperäinen osa. Kaasupoljin Kaasupolkimen liike tulee olla herkkää ja sen palautuminen aina täydellistä. Kesken liikeradan jumittava kaasupoljin voi aiheuttaa turvallisuusriskin. Kaasupolkimen herkkä toiminta on tarkastettava aina ennen ajamista. Kaasupolkimessa pitää olla lyhyt vapaaliike (1,5-3 mm), jotta tahattomat moottorin kierrosten nousut estyisivät. Liian suuri vapaaliike saattaa heikentää moottorin reagointia kaasupolkimen painallukseen. Vastaavasti liian kireälle joutunut kaasuvaijeri voi aiheuttaa tyhjäkäynnin nousua tai liian herkkää kaasutukseen reagointia. Kaasupolkimen vapaaliike säädetään moottoritilaan sijoitetulla kaasuvaijerin säätöholkilla. 1. Poista istuimet ja avaa niiden takana oleva huoltoluukku. 2. Paikallista kaasuvaijerin säätöosa. 3. Vedä säätöosan päältä pois sitä suojaavat kumiholkit. 4. Löysää säätöholkin lukitusmutteri. 5. Kierrä säätöä kunnes kaasupolkimen vapaaliike on sopiva. 6. Kierrä lukitusmutteri kiinni ja asenna suojaavat kumiholkit paikoilleen. Tyhjäkäynnin säätö Polaris RZR XP:n moottorin tyhjäkäynti on säädetty tehtaalla. EFI-järjestelmän säätö- ja huoltotoimenpitee tulee teettää asiantuntevassa huollossa. Myös kaasupolkimen toiminnan häiriöt tulee korjata tai korjauttaa välittömästi. Ota tarvittaessa yhteyttä valtuutettuun Polaris-huoltoon. 61

63 AJONEUVON HUOLTO Variaattori Variaattori Tämän ajoneuvon voimansiirrossa käytetään variaattoria. Se on erittäin tarkasti suunniteltu kokonaisuus, jossa minkä tahansa osan muuttaminen heikentää laitteiston toimintaa. Älä tee muutoksia variaattorin rakenteisiin. Muutokset voivat johtaa epänormaaliin toimintaan, pahaan tärinään sekä osien rikkoutumiseen. Näiden välttämiseksi ajoneuvon omistajan tulee: 1. Noudattaa tarkasti suositeltua huolto-ohjelmaa. 2. Käyttää vain alkuperäisiä Polaris-huolto-osia. 3. Teettää kaikki vaativammat huoltotyöt valtuutetussa huoltopisteessä. 4. Pitää variaattorin suojakansi aina oikein asennettuna. Variaattorin hihnan vaihto Jos variaattorin hihna pettää, hihnasta irronneet kappaleet tulee puhdistaa huolellisesti variaattorin kotelosta, kytkimistä ja lautaspyöristä, tuuletuskanavasta sekä muusta moottoritilasta ennen uuden hihnan asennusta. 1. Poista moottoritilan huoltokannet ja puhdista kaikki variaattorin hihnan jäänteet moottoritilasta. 2. Kierrä variaattorin kotelon kannen ruuvit auki ja avaa se. Kantta ei tarvitse poistaa paikoiltaan. 3. Puhdista hihnan jäänteet kotelosta sekä variaattorin osista. 4. Tarkasta kytkimien akselit öljyvuotojen varalta. Vuotavat tiiviisteet on korjautettava valtuutetussa Polaris-huollossa. 5. Asenna uusi variaattorin hihna paikoilleen. 6. Sulje variaattorin kotelo sekä huoltokannet. Variaattorin kuivaaminen ajoneuvon uppoamisen jälkeen Jos ajoneuvolla joudutaan ajamaan syvässä vedessä tai se uppoaa, niin variaattorin toiminnan palauttaminen normaaliksi saattaa vaatia seuraavia toimenpiteitä: 1. Nosta ajoneuvo vedestä. 2. Kierrä variaattorin kotelon alaosassa oleva tyhjennystulppa auki. 3. Veden valuttua kierrä tulppa kiinni. 4. Laita vaihteisto P-asentoon, paina jarrua ja käynnistä moottori. 5. Käytä kaasua pumppaavasti sekunnin ajan, jotta kosteus haihtuisi ja variaattorin osat kuivuisivat. Älä pidä kaasua auki pidempään kuin 10 sekuntia kerrallaan. 6. Päästä moottorin kierrokset tyhjäkäynnille, paina jarrua ja kytke vaihde hitaalle eteenpäin (L). 7. Kokeile luistaako variaattori. Jos se tekee sen, toista kuivaustoimet. 8. Vie ajoneuvo valtuutettuun huoltopisteeseen niin pian kun mahdollista. 62

64 AJONEUVON HUOLTO Jarrut Jarrujärjestelmän ja palojen huolto Tässä ajoneuvossa on nestepaineella toimivat (hydrauliset), automaattisesti säätyvät jarrut sekä etu- että taka-akselilla. Jarruja käytetään ajajan jalkatilassa olevalla jarrupolkimella. Noudata seuraavia ohjeita varmistaaksesi jarrujen moitteettoman toiminnan: 1. Tarkasta jarrujärjestelmä kokonaisuudessaan vuotojen varalta. 2. Tarkasta jarrupolkimen tuntuma. Sen tulee olla napakka, sienimäistä pehmeyttä tai liian pitkää liikerataa ei saa olla. 3. Tarkasta jarrupalojen kitkamateriaalin riittävyys. Vaihda jarrupalat, kun kitkamateriaali on kulunut ohuemmaksi kuin 1 mm. 4. Tarkasta jarrulevyjen kiinnitys ja kunto. Jarrunesteen määrän tarkastus Jarrunesteen määrä tulee tarkastaa aina ennen ajoon lähtöä. Jarruestesäiliö on ajoneuvon vasemman etupyörän takana. Jarrunesteen pinnan tason tulee olla jarrunestesäiliön kylkeen merkittyjen MIN- ja MAX-viivojen välissä. Lisää tarvittaessa jarrunestettä. Avaa jarrunestesäiliön kierrekorkki ja lisää jarrunestettä tarvittava määrä. Käytä tarvittaessa suppiloa. Jos jarrunestettä pitää lisätä, koepaineista jarrupiiri jarrupoljinta lujasti panamalla ja tarkasta mahdolliset jarrunestevuodot. Jarruneste tulee vaihtaa kahden vuoden välein. Teetä vaihtotyö asiantuntevassa huollossa. Suositeltu jarruneste: Polaris DOT 4 Brake Fluid VAROITUS! Jarrujen toimivuuden ja jarrujärjestelmän kunnon tarkastamisen laiminlyönti voi johtaa jarrujärjestelmän pettämiseen, mikä voi johtaa loukkaantumiseen tai hengenvaaraan. 63

65 AJONEUVON HUOLTO Ohjauslaitteisto Jousitus Ohjauslaitteisto Ohjauksen kunto tulee tarkastaa säännöllisesti. Ohjauksessa tulee olla mm välys, mutta siinä ei saa tuntua häiritsevää kankeutta tai nykivää vastetta ohjauspyörää käännettäessä. Ohjauslaitteiston tarkastus: 1. Aja ajoneuvo tasaiselle alustalle. 2. Käännä ohjauspyörää (rattia) edestakaisin kevyellä otteella. Ratissa tulee olla mm välys ohjaussuuntien välillä. 3. Jos ratissa tuntuu selkeästi suurempi välys tai ohjausjärjestelmästä kuuluu kääntämisen aikana kolahduksia tai narinaa, ohjauksessa on vikaa. Kiristä löystyneet pultit ja mutterit heti kun havaitset niitä. HUOMAA: Kaikki ohjaukseen liittyvät korjaukset tulee teettää valtuutetussa Polarishuoltopisteessä. Jousitus ja pyöränripustus Alustan tukivarsien sekä renkaiden kiinnitys tulee tarkastaa säännöllisesti. Löystyneet pultit ja mutterit tulee kiristää ennen ajoneuvon käyttöä. Vaurioituneet alustan osat on uusittava välittömästi. Käytä vain alkuperäisiä Polaris-varaosia. Jousituksen säätö (RZR-perusmalli) Sekä etu- että taka-akselin jousien esijännitystä voi säätää kiertämällä jousijalan juuressa olevaa säätöholkkia viiteen eri asentoon. Jousien esijännityksen tehdasasetus on löysin asento, mikä riittää useimpiin käyttötarkoituksiin. Jos ajoneuvon maavaraa suurilla kuormilla halutaan lisätä, voidaan jousien esijännitystä tiukentaa kiertämällä säätöholkkia. NEUVO: Jousien esijännityksen tiukentaminen helpottuu, jos ajoneuvoa nostetaan samanaikaisesti. HUOMAA: Kaikkien neljän jousen esijännitys tulee tehdä samanaikaisesti ja yhtä suurina. Jäykempiä jousia vaatineen toimenpiteen jälkeen on palautettava jousien esijännitys perusasetukseen, löysimpään asentoon. Älä käytä kahta jäykintä asetusta alle 200 kg kuormilla. 64

66 AJONEUVON HUOLTO Jousitus Jousituksen säätö (RZR S Premium ja RZR 4) Sekä etu- että taka-akselin iskunvaimentajien jousien esijännitystä voi säätää kiertämällä iskunvaimentimen rungon säätörenkaita. Säätö tehdään työkalusarjaan kuuluvalla avaimella. Jousien esijännityksen vakioasetukset ovat: Malli Edessä Takana RZR S 89 mm 137 mm RZR mm 138 mm Jousituksen säätö 1. Kevennä jousitusta nostamalla ajoneuvoa siten, että jousitus vapautuu täyteen pituutensa. 2. Löysää jousen esijännityksen säädön lukitusrengas kiertämällä se auki. 3. Säätörenkaan kiertäminen vasemmalle (1) jäykistää jousitusta, oikealle kääntäminen (2) pehmentää sitä. 4. Säädön jälkeen kiristä lukitusrengas. HUOMAA: Kaikkien neljän jousen esijännitys tulee tehdä samanaikaisesti ja yhtä suurina. HUOMAA: Jäykempää jousien esijännitystä vaatineen ajosuorituksen jälkeen esijännitys tulee palauttaa perusasetukseen. VAROITUS! Epätasapainoisesti säädetty jousitus heikentää ajoneuvon käsiteltävyyttä, mikä voi johtaa ajoneuvon hallinnan menettämiseen, loukkaantumiseen tai hengenvaaraan. Jousien esijännityksen säätö tulee tehdä aina yhtäläisesti molemmille puolille ajoneuvoa. Iskunvaimennuksen säätö Näiden mallien iskunvaimennusta voi säätää kiertämällä iskunvaimentimen lisäsäiliössä olevaa säätöruuvia. Säätöruuvin kiertäminen vastapäivään pehmentää iskunvaimennusta ja kierto myötäpäivään jäykentää vaimennusta. Säädön tuntee ja kuulee kuulee napsahduksina. Säätö lasketaan tehtäväksi täysin kiinni asennosta. Polaris suosittelee seuraavia iskunvaimennuksen säätöjä: Asetus Pehmein Vakio Jäykin Vaimennus/säätö 20 napsahdusta auki 7 napsahdusta auki 2 napsahdusta auki 65

67 AJONEUVON HUOLTO Renkaat Renkaat ja vanteet Kuluneilla, väärän kokoisilla, väärin asennetuilla tai väärillä ilmanpaineilla täytetyillä renkailla ajaminen heikentää huomattavasti ajoominaisuuksia. Varmista renkaiden oikeat ilmanpaineet sekä niiden kunto säännöllisesti. Käytä vain valmistajan suosituksen mukaisia rengaskokoja ja tyyppejä. Rengaskuvio: Mutterien kiristys: minimi 3 mm alumiinivanne 41 Nm + ¼-kierros teräsvanne 37 Nm akselin mutteri 108 Nm Rengaskoot ja ilmanpaineet Malli Edessä Ilmanpaine Takana Ilmanpaine RZR 25x8-12 0,55 bar (8 psi) 25x ,55 bar (8 psi) RZR S 26x9-12 0,55 bar (8 psi) 26x ,55 bar (8 psi) RZR 4 26x9-12 0,69 bar (10 psi) 26x ,83 bar (12 psi) Renkaiden vaihto 1. Tee renkaanvaihtotyö tasaisella alustalla. 2. Kytke vaihteisto P-asentoon. 3. Löysää vanteen kiinnitysmutterit. 4. Nosta ajoneuvon akselisto tukien varaan siten, että renkaat ovat hieman irti maasta. 5. Irrota vanteen mutterit ja nosta pyörä irti. 6. Asenna pyörä takaisin. Huolehdi siitä, että renkaan venttiili jää renkaan ulkosivulle ja renkaan pyörimissuunta on oikea. 7. Tiukenna vanteen kiinnitysmutterit kevyesti. 8. Laske ajoneuvo renkaiden varaan. 9. Kiristä kiinnitysmutterit suositeltuun tiukkuuteen. VAROITUS! Väärin vanteille tai ajoneuvoon asennetut renkaat saattavat heikentää merkittävästi ajoneuvon ajettavuutta, mikä voi johtaa ajoneuvon hallinnan menettämiseen, loukkaantumiseen tai hengenvaaraan. Varmista aina renkaiden kiinnitysmutterien sekä akselien suosituksen mukainen kiristystiukkuus. 66

68 AJONEUVON HUOLTO Ajovalot Ajovalot Ajovalot likaantuvat normaalissa käytössä. Ajovalojen puhtaudesta huolehtiminen kuuluu päivittäiseen huoltorutiiniin. Ajovalojen polttimon vaihto 1. Irrota ajovalon johtoliitos. Älä kierrä johtoa vaan nimenomaan liitintä. 2. Käännä ajovalopolttimoa vastapäivään irrottaaksesi sen 3. Vaihda uusi polttimo. 4. Asenna päinvastaisessa järjestyksessä. HUOMAA: Älä kosketa halogeenipolttimon lasiosaa käsilläsi tai anna sen muuten likaantua. Lasin pinnan likatahra aiheuttaa sen ylikuumenemisen ja lyhentää polttimon käyttöikää. VAROITUS: Valopolttimot ovat hyvin kuumia palaessaan sekä välittömästi käytön jälkeen. Anna polttimoiden jäähtyä ennen työskentelyä. Jarruvalojen toiminnan tarkastaminen Jarruvalojen toiminta tulee tarkastaa päivittäin. Käännä virta päälle ja paina jarrupoljinta. Jos toinen jarruvaloista ei syty, tarkasta polttimon kunto. Jos kumpikaan ei syty, tarkasta sulakkeet sekä jarruvalokytkimen kunto. VAROITUS: Huonossa kunnossa olevat tai likaiset ajovalot heikentävät turvallisuutta. Huolehdi ajovalojen puhtaudesta. Ajovalojen suuntaus 1. Pysäköi tasaiselle alustalle, noin 7,6 metrin päähän seinästä. 2. Mittaa ajovaloumpion keskikohdan korkeus maan tasosta ja tee seinään merkki samalle korkeudelle. 3. Käynnistä moottori ja sytytä kaukovalot. 4. Tarkkaile mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 20 cm seinään merkatun korkeuden alapuolella, ajajan istuessa tai vastaavan painon ollessa ajajan paikalla. 5. Tarvittaessa käännä ajovaloumpion säätöruuveja. 6. Toista kohdat 4-5 useamman kerran, kunnes säätö on suosituksen mukainen. 67
