1 FI Asennusohjeet devimat TM DSIA-300 deviflex TM DSIA V sekä 400V 1-johtiminen lämpökaapeli ulkoalueiden sovelluksiin

2 Muistiinpanoja

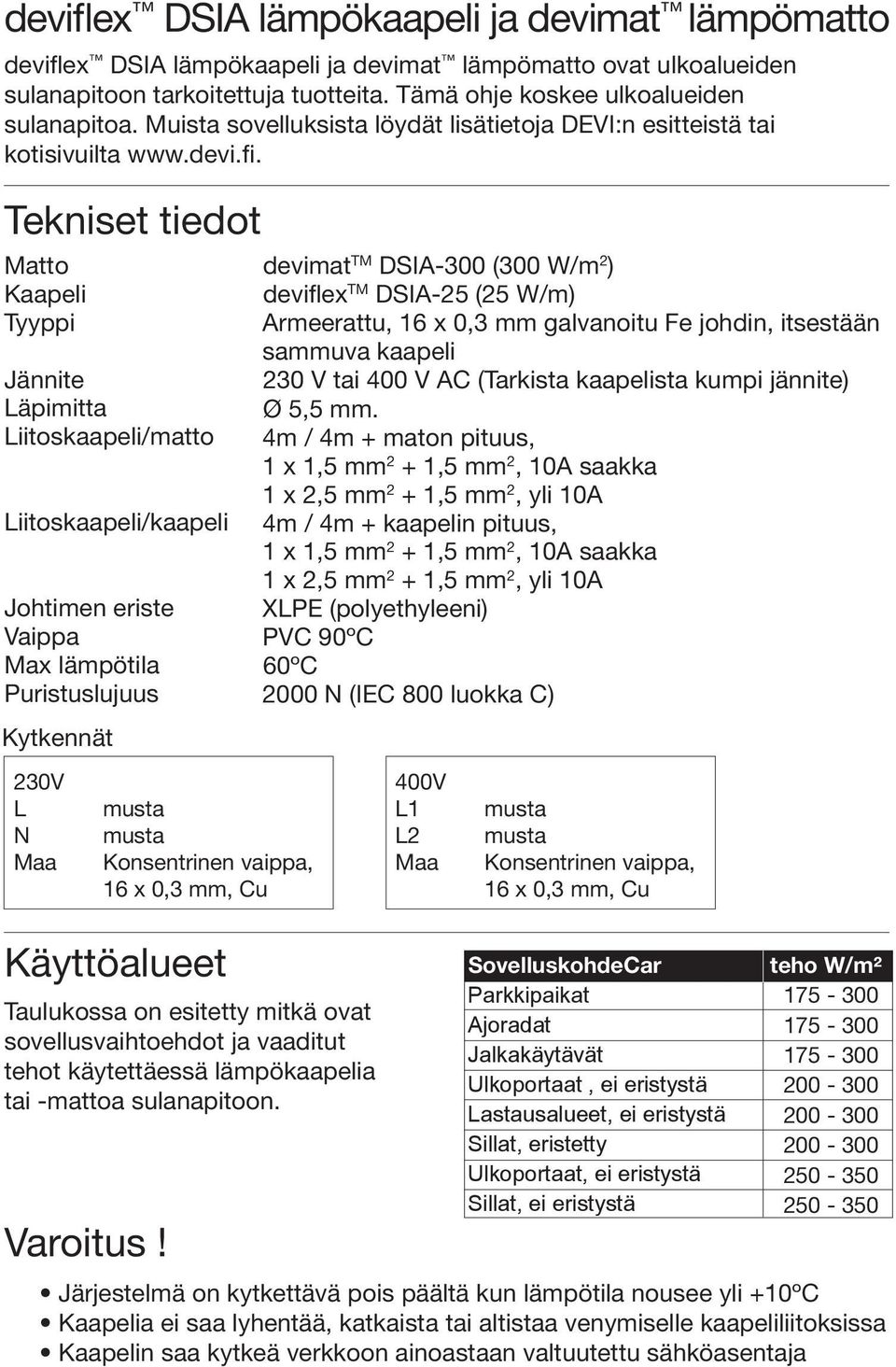

3 deviflex DSIA lämpökaapeli ja devimat lämpömatto deviflex DSIA lämpökaapeli ja devimat lämpömatto ovat ulkoalueiden sulanapitoon tarkoitettuja tuotteita. Tämä ohje koskee ulkoalueiden sulanapitoa. Muista sovelluksista löydät lisätietoja DEVI:n esitteistä tai kotisivuilta Tekniset tiedot Matto Kaapeli Tyyppi Jännite Läpimitta Liitoskaapeli/matto Liitoskaapeli/kaapeli Johtimen eriste Vaippa Max lämpötila Puristuslujuus Kytkennät 230V L N Maa Käyttöalueet Taulukossa on esitetty mitkä ovat sovellusvaihtoehdot ja vaaditut tehot käytettäessä lämpökaapelia tai -mattoa sulanapitoon. Varoitus! musta musta Konsentrinen vaippa, 16 x 0,3 mm, Cu devimat TM DSIA-300 (300 W/m 2 ) deviflex TM DSIA-25 (25 W/m) Armeerattu, 16 x 0,3 mm galvanoitu Fe johdin, itsestään sammuva kaapeli 230 V tai 400 V AC (Tarkista kaapelista kumpi jännite) Ø 5,5 mm. 4m / 4m + maton pituus, 1 x 1,5 mm 2 + 1,5 mm 2, 10A saakka 1 x 2,5 mm 2 + 1,5 mm 2, yli 10A 4m / 4m + kaapelin pituus, 1 x 1,5 mm 2 + 1,5 mm 2, 10A saakka 1 x 2,5 mm 2 + 1,5 mm 2, yli 10A XLPE (polyethyleeni) PVC 90ºC 60ºC 2000 N (IEC 800 luokka C) 400V L1 L2 Maa musta musta Konsentrinen vaippa, 16 x 0,3 mm, Cu SovelluskohdeCar park Parkkipaikat Ajoradat Jalkakäytävät Ulkoportaat, ei eristystä Lastausalueet, ei eristystä Sillat, eristetty Ulkoportaat, ei eristystä Sillat, ei eristystä teho W/m² Järjestelmä on kytkettävä pois päältä kun lämpötila nousee yli +10ºC Kaapelia ei saa lyhentää, katkaista tai altistaa venymiselle kaapeliliitoksissa Kaapelin saa kytkeä verkkoon ainoastaan valtuutettu sähköasentaja

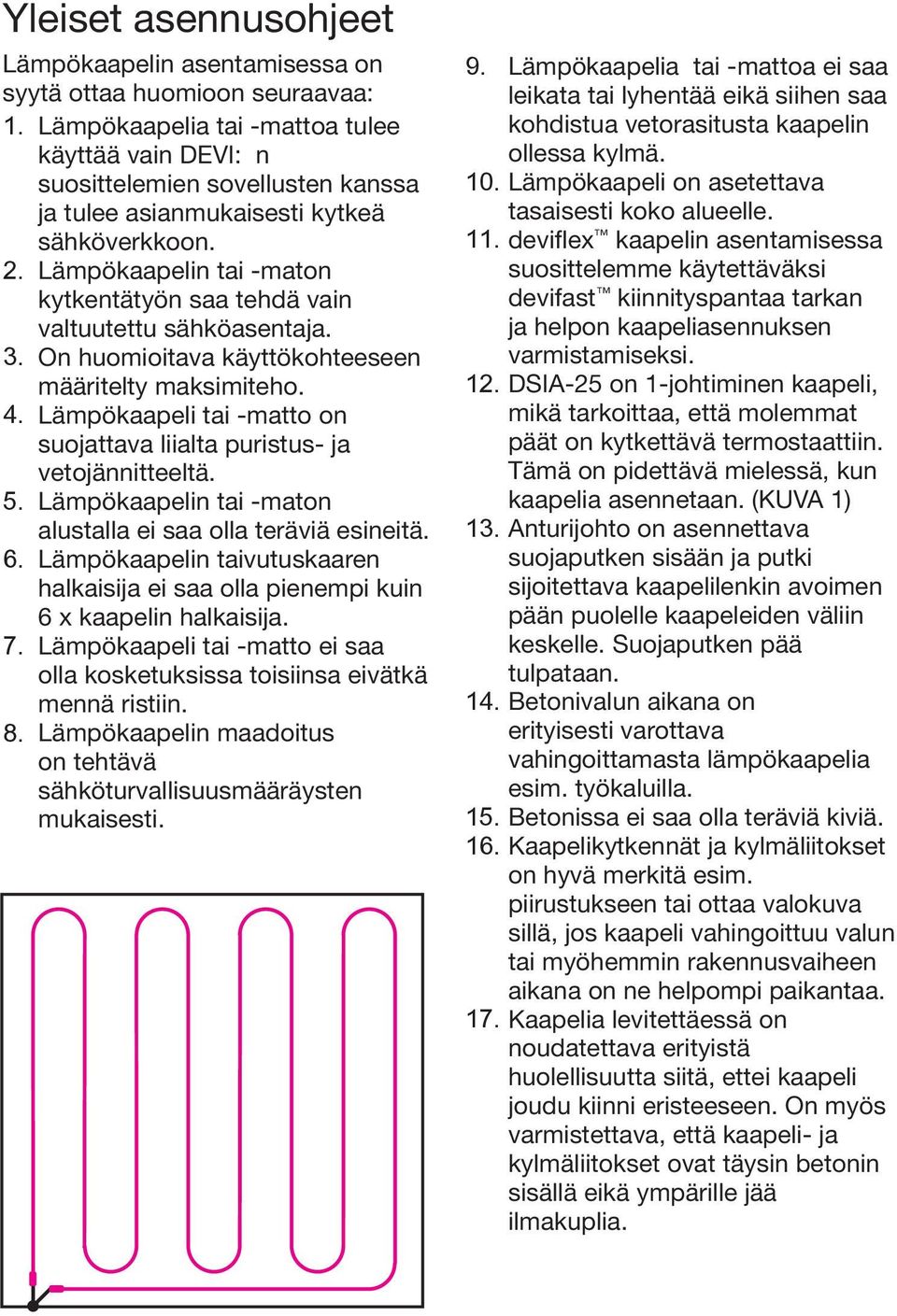

4 Yleiset asennusohjeet Lämpökaapelin asentamisessa on syytä ottaa huomioon seuraavaa: 1. Lämpökaapelia tai -mattoa tulee käyttää vain DEVI: n suosittelemien sovellusten kanssa ja tulee asianmukaisesti kytkeä sähköverkkoon. 2. Lämpökaapelin tai -maton kytkentätyön saa tehdä vain valtuutettu sähköasentaja. 3. On huomioitava käyttökohteeseen määritelty maksimiteho. 4. Lämpökaapeli tai -matto on suojattava liialta puristus- ja vetojännitteeltä. 5. Lämpökaapelin tai -maton alustalla ei saa olla teräviä esineitä. 6. Lämpökaapelin taivutuskaaren halkaisija ei saa olla pienempi kuin 6 x kaapelin halkaisija. 7. Lämpökaapeli tai -matto ei saa olla kosketuksissa toisiinsa eivätkä mennä ristiin. 8. Lämpökaapelin maadoitus on tehtävä sähköturvallisuusmääräysten mukaisesti. 9. Lämpökaapelia tai -mattoa ei saa leikata tai lyhentää eikä siihen saa kohdistua vetorasitusta kaapelin ollessa kylmä. 10. Lämpökaapeli on asetettava tasaisesti koko alueelle. 11. deviflex kaapelin asentamisessa suosittelemme käytettäväksi devifast kiinnityspantaa tarkan ja helpon kaapeliasennuksen varmistamiseksi. 12. DSIA-25 on 1-johtiminen kaapeli, mikä tarkoittaa, että molemmat päät on kytkettävä termostaattiin. Tämä on pidettävä mielessä, kun kaapelia asennetaan. (KUVA 1) 13. Anturijohto on asennettava suojaputken sisään ja putki sijoitettava kaapelilenkin avoimen pään puolelle kaapeleiden väliin keskelle. Suojaputken pää tulpataan. 14. Betonivalun aikana on erityisesti varottava vahingoittamasta lämpökaapelia esim. työkaluilla. 15. Betonissa ei saa olla teräviä kiviä. 16. Kaapelikytkennät ja kylmäliitokset on hyvä merkitä esim. piirustukseen tai ottaa valokuva sillä, jos kaapeli vahingoittuu valun tai myöhemmin rakennusvaiheen aikana on ne helpompi paikantaa. 17. Kaapelia levitettäessä on noudatettava erityistä huolellisuutta siitä, ettei kaapeli joudu kiinni eristeeseen. On myös varmistettava, että kaapeli- ja kylmäliitokset ovat täysin betonin sisällä eikä ympärille jää ilmakuplia.

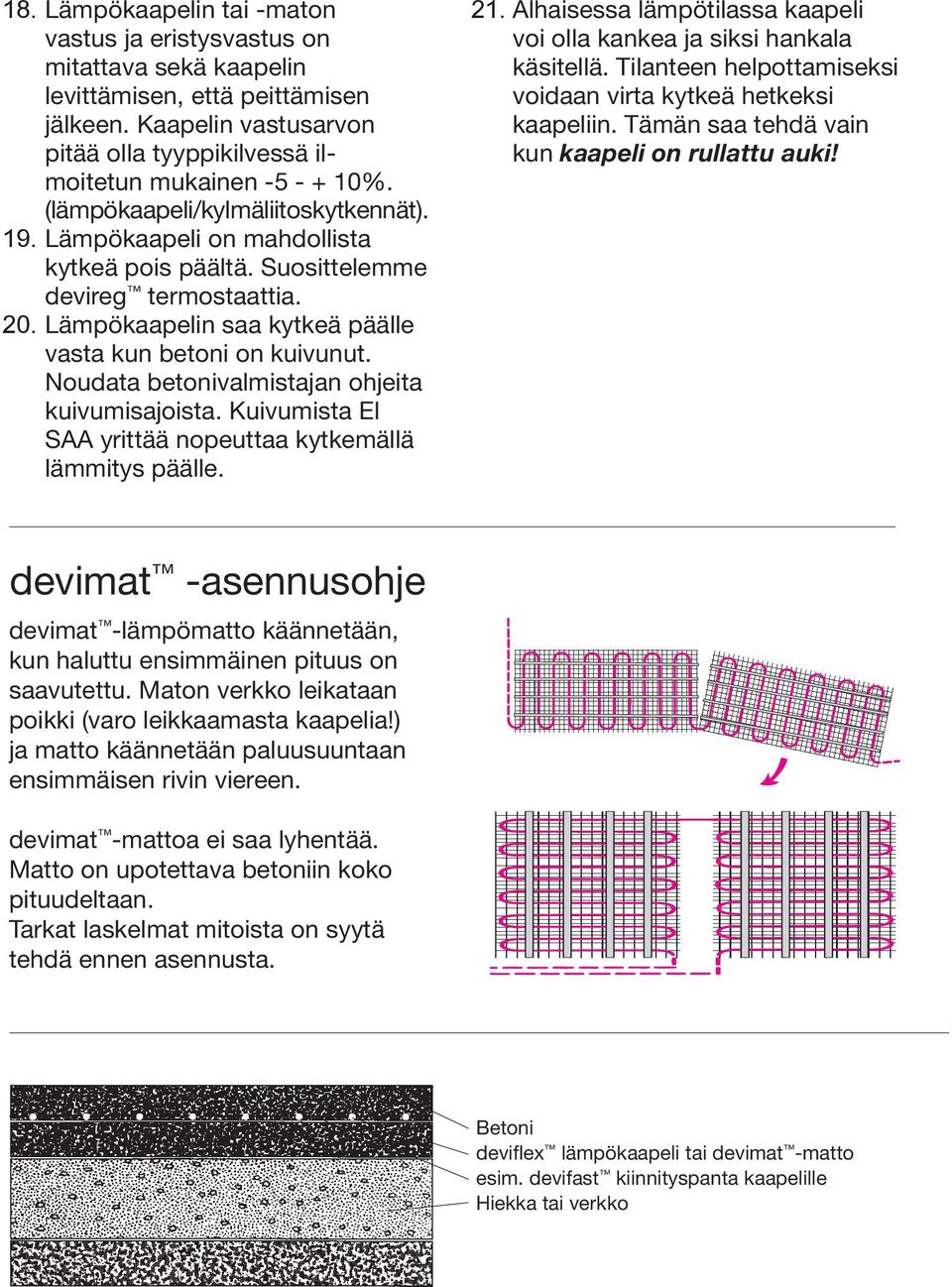

5 Lämpökaapelin tai -maton vastus ja eristysvastus on mitattava sekä kaapelin levittämisen, että peittämisen jälkeen. Kaapelin vastusarvon pitää olla tyyppikilvessä ilmoitetun mukainen %. (lämpökaapeli/kylmäliitoskytkennät). Lämpökaapeli on mahdollista kytkeä pois päältä. Suosittelemme devireg termostaattia. Lämpökaapelin saa kytkeä päälle vasta kun betoni on kuivunut. Noudata betonivalmistajan ohjeita kuivumisajoista. Kuivumista EI SAA yrittää nopeuttaa kytkemällä lämmitys päälle. 21. Alhaisessa lämpötilassa kaapeli voi olla kankea ja siksi hankala käsitellä. Tilanteen helpottamiseksi voidaan virta kytkeä hetkeksi kaapeliin. Tämän saa tehdä vain kun kaapeli on rullattu auki! devimat -asennusohje devimat -lämpömatto käännetään, kun haluttu ensimmäinen pituus on saavutettu. Maton verkko leikataan poikki (varo leikkaamasta kaapelia!) ja matto käännetään paluusuuntaan ensimmäisen rivin viereen. devimat -mattoa ei saa lyhentää. Matto on upotettava betoniin koko pituudeltaan. Tarkat laskelmat mitoista on syytä tehdä ennen asennusta. Betoni deviflex lämpökaapeli tai devimat -matto esim. devifast kiinnityspanta kaapelille Hiekka tai verkko

6 Asennusvälin (k/k) laskeminen Asennusväli (kk) on voidaan laskea kahdella tavalla, joko käyttämällä kaapelin pituutta tai haluttua tehoa määreenä. Tulos senttimetreinä (cm). k/k cm = Lämmitettävä pinta-ala -m2 100 pituus tai k/k cm = Lämpökaapelin metriteho m 100 Teho / lämmitettävä m 2 Valvonta ja säätäminen Paras mahdollinen lämmönsäätö saadaan käyttämällä elektronista devireg termostaattia, joka reagoi nopeasti ja tehokkaasti muutoksiin. devireg termostaateista löytyy jokaiseen sovellukseen oma, kohteen vaatimuksia vastaava termostaatti. Termostaatit Termostaatit on esitelty tuoteluettelossamme. Asennustarvikkeet - devifast -asennusnauha 5 m ja 25 m.

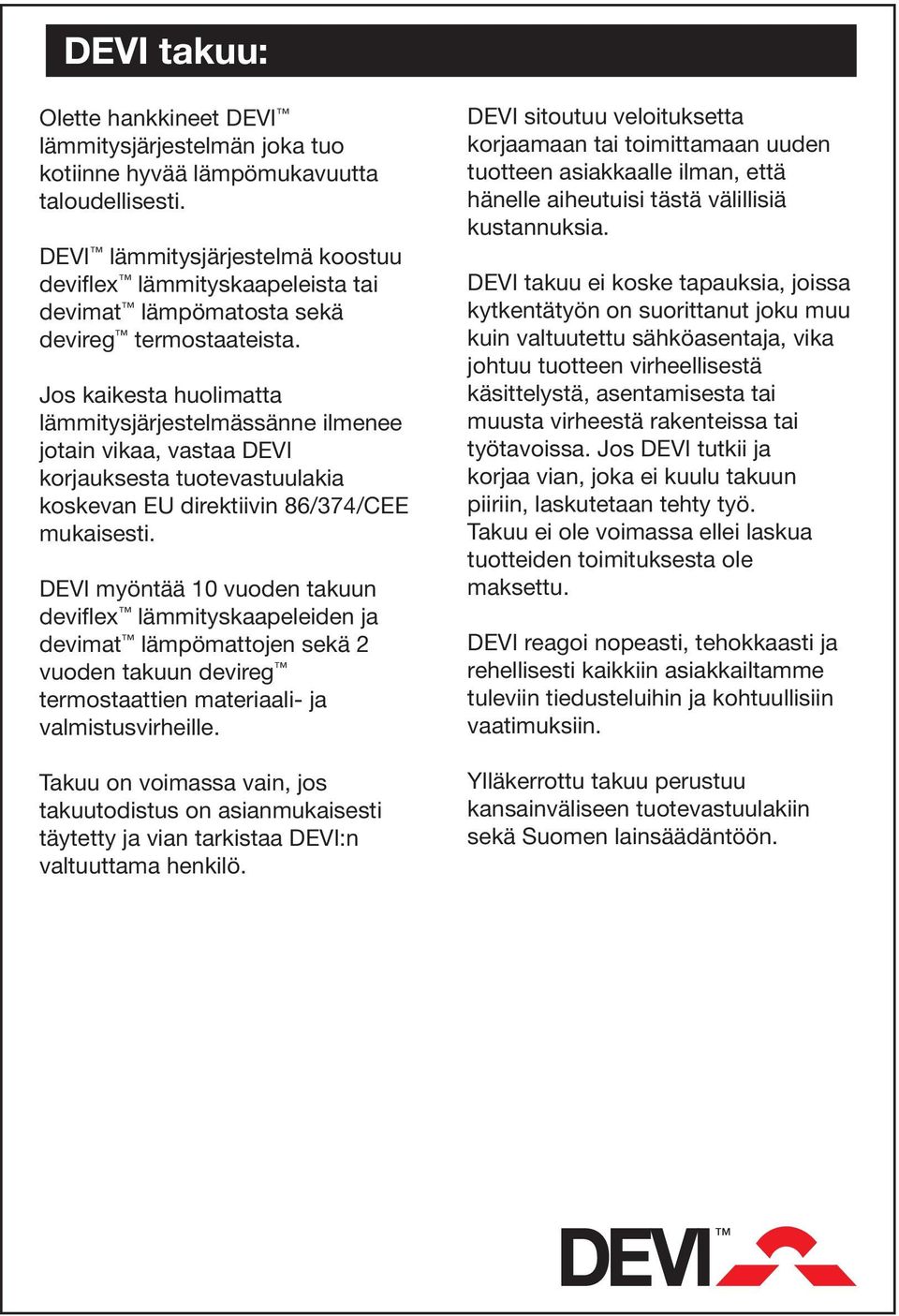

7 DEVI takuu: Olette hankkineet DEVI lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. DEVI lämmitysjärjestelmä koostuu deviflex lämmityskaapeleista tai devimat lämpömatosta sekä devireg termostaateista. Jos kaikesta huolimatta lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa DEVI korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. DEVI myöntää 10 vuoden takuun deviflex lämmityskaapeleiden ja devimat lämpömattojen sekä 2 vuoden takuun devireg termostaattien materiaali- ja valmistusvirheille. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa DEVI:n valtuuttama henkilö. DEVI sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman, että hänelle aiheutuisi tästä välillisiä kustannuksia. DEVI takuu ei koske tapauksia, joissa kytkentätyön on suorittanut joku muu kuin valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön.

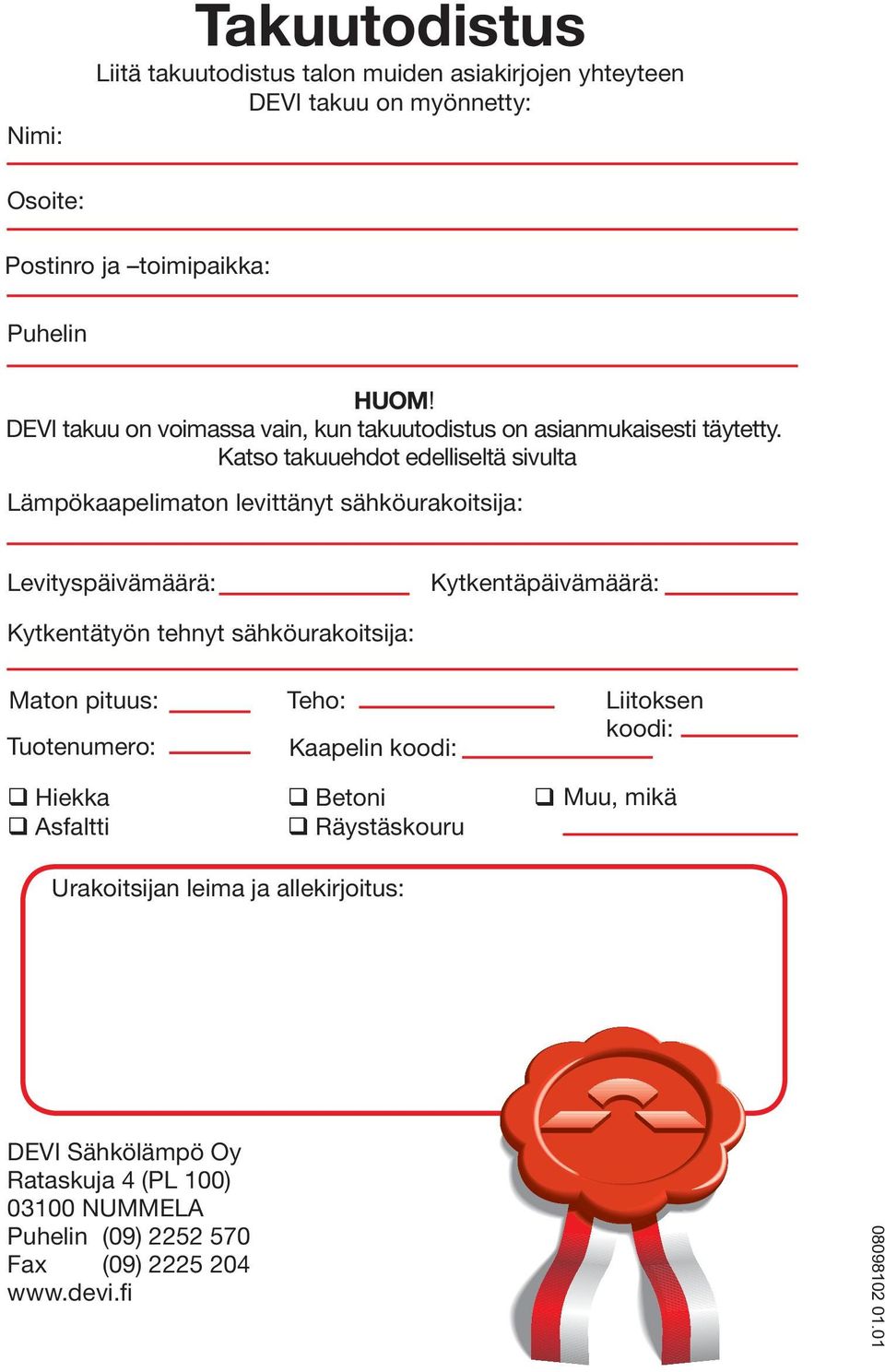

8 Nimi: Takuutodistus Liitä takuutodistus talon muiden asiakirjojen yhteyteen DEVI takuu on myönnetty: Osoite: Postinro ja toimipaikka: Puhelin HUOM! DEVI takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta Lämpökaapelimaton levittänyt sähköurakoitsija: Levityspäivämäärä: Kytkentäpäivämäärä: Kytkentätyön tehnyt sähköurakoitsija: Maton pituus: Tuotenumero: Teho: Kaapelin koodi: Liitoksen koodi: q Hiekka q Betoni q q Asfaltti q Räystäskouru Urakoitsijan leima ja allekirjoitus: Muu, mikä DEVI Sähkölämpö Oy Rataskuja 4 (PL 100) NUMMELA Puhelin (09) Fax (09)
