1 PST-KAKSIJOHDIN- LÄMPÖKAAPELIN ASENNUSOHJE Sulanapitoon

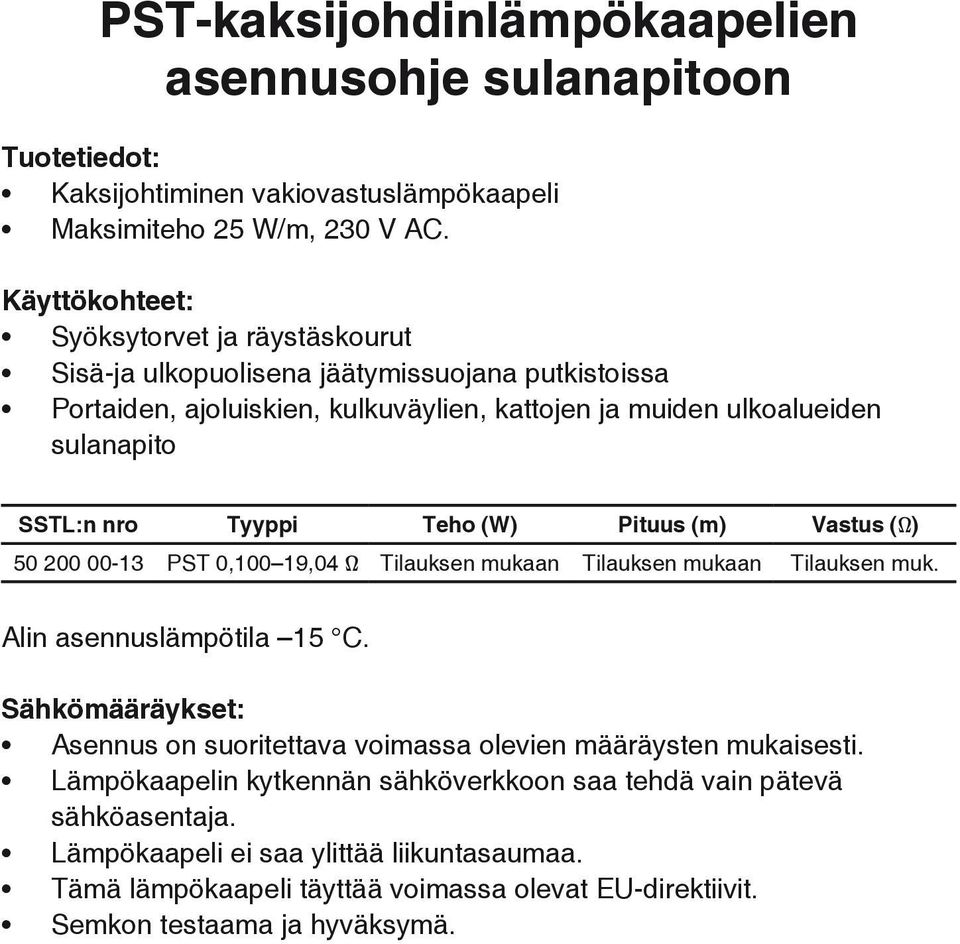

2 PST-kaksijohdinlämpökaapelien asennusohje sulanapitoon Tuotetiedot: Kaksijohtiminen vakiovastuslämpökaapeli Maksimiteho 25 W/m, 230 V AC. Käyttökohteet: Syöksytorvet ja räystäskourut Sisä-ja ulkopuolisena jäätymissuojana putkistoissa Portaiden, ajoluiskien, kulkuväylien, kattojen ja muiden ulkoalueiden sulanapito SSTL:n nro Tyyppi Teho (W) Pituus (m) Vastus (Ω) PST 0,100 19,04 Ω Tilauksen mukaan Tilauksen mukaan Tilauksen muk. Alin asennuslämpötila 15 C. Sähkömääräykset: Asennus on suoritettava voimassa olevien määräysten mukaisesti. Lämpökaapelin kytkennän sähköverkkoon saa tehdä vain pätevä sähköasentaja. Lämpökaapeli ei saa ylittää liikuntasaumaa. Tämä lämpökaapeli täyttää voimassa olevat EU-direktiivit. Semkon testaama ja hyväksymä.

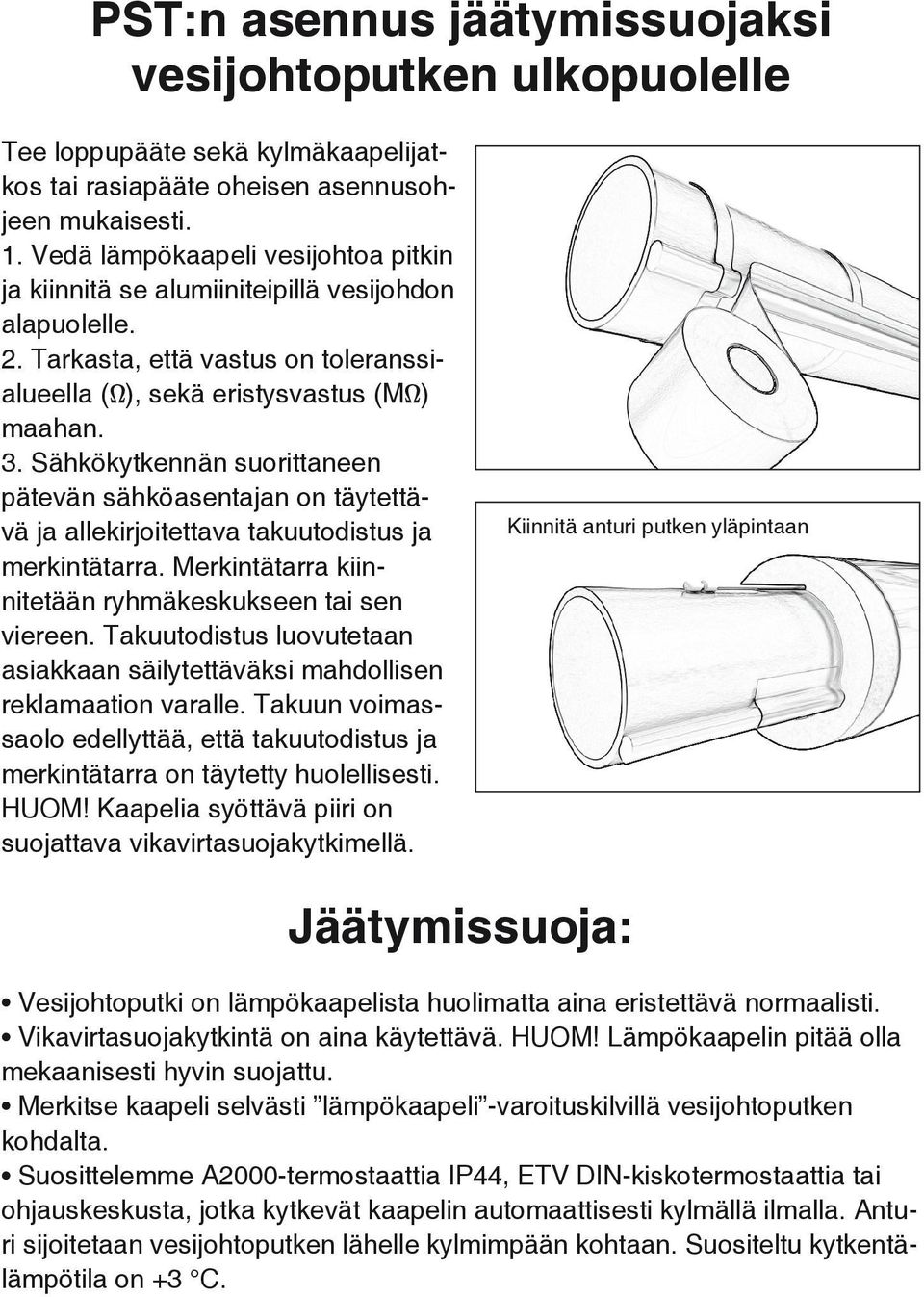

3 PST:n asennus jäätymissuojaksi vesijohtoputken ulkopuolelle Tee loppupääte sekä kylmäkaapelijatkos tai rasiapääte oheisen asennusohjeen mukaisesti. 1. Vedä lämpökaapeli vesijohtoa pitkin ja kiinnitä se alumiiniteipillä vesijohdon alapuolelle. 2. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 3. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOM! Kaapelia syöttävä piiri on suojattava vikavirtasuojakytkimellä. Kiinnitä anturi putken yläpintaan Jäätymissuoja: Vesijohtoputki on lämpökaapelista huolimatta aina eristettävä normaalisti. Vikavirtasuojakytkintä on aina käytettävä. HUOM! Lämpökaapelin pitää olla mekaanisesti hyvin suojattu. Merkitse kaapeli selvästi lämpökaapeli -varoituskilvillä vesijohtoputken kohdalta. Suosittelemme A2000-termostaattia IP44, ETV DIN-kiskotermostaattia tai ohjauskeskusta, jotka kytkevät kaapelin automaattisesti kylmällä ilmalla. Anturi sijoitetaan vesijohtoputken lähelle kylmimpään kohtaan. Suositeltu kytkentälämpötila on +3 C.

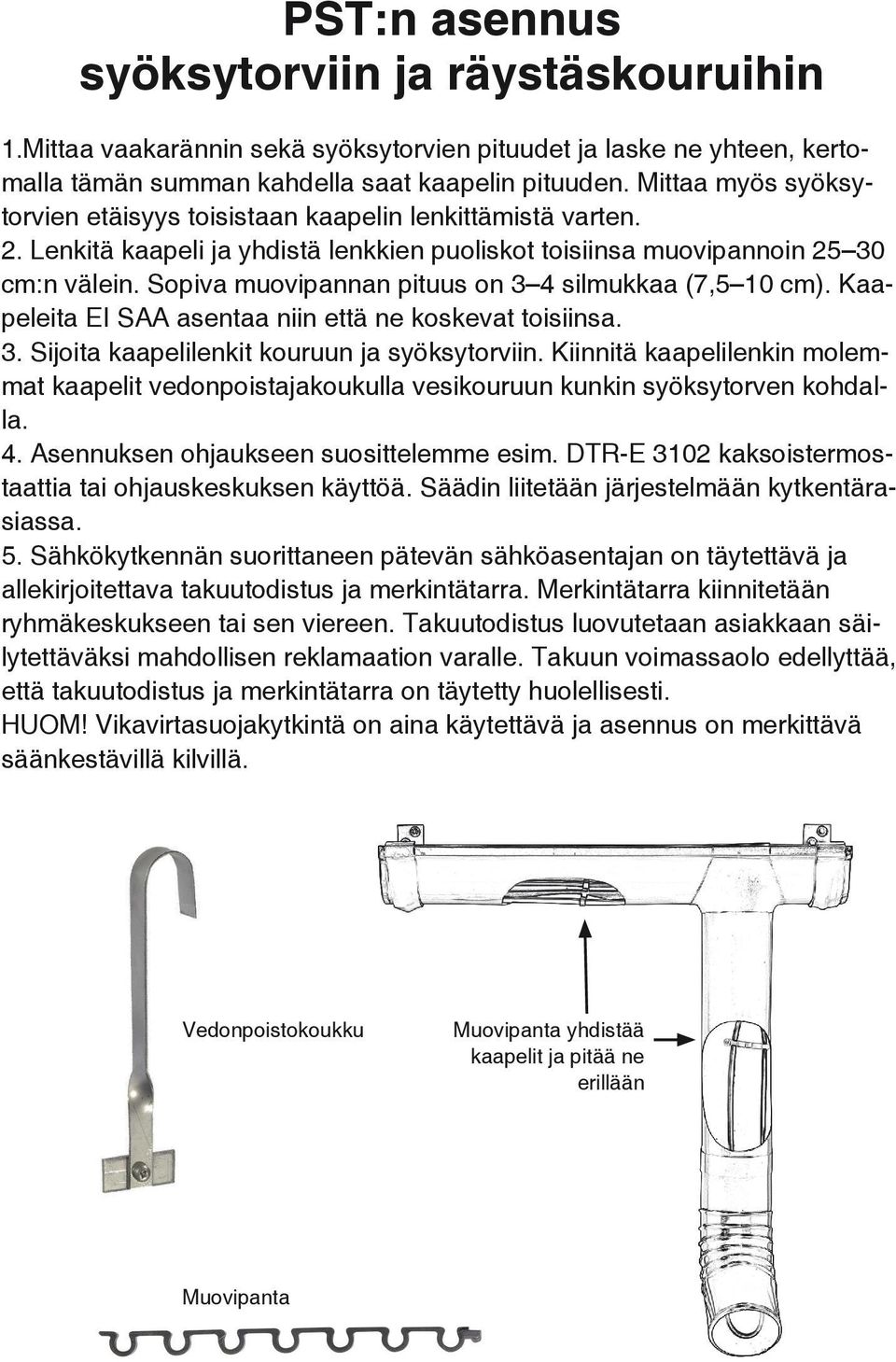

4 PST:n asennus syöksytorviin ja räystäskouruihin 1.Mittaa vaakarännin sekä syöksytorvien pituudet ja laske ne yhteen, kertomalla tämän summan kahdella saat kaapelin pituuden. Mittaa myös syöksytorvien etäisyys toisistaan kaapelin lenkittämistä varten. 2. Lenkitä kaapeli ja yhdistä lenkkien puoliskot toisiinsa muovipannoin cm:n välein. Sopiva muovipannan pituus on 3 4 silmukkaa (7,5 10 cm). Kaapeleita EI SAA asentaa niin että ne koskevat toisiinsa. 3. Sijoita kaapelilenkit kouruun ja syöksytorviin. Kiinnitä kaapelilenkin molemmat kaapelit vedonpoistajakoukulla vesikouruun kunkin syöksytorven kohdalla. 4. Asennuksen ohjaukseen suosittelemme esim. DTR-E 3102 kaksoistermostaattia tai ohjauskeskuksen käyttöä. Säädin liitetään järjestelmään kytkentärasiassa. 5. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOM! Vikavirtasuojakytkintä on aina käytettävä ja asennus on merkittävä Vedonpoistokoukku Muovipanta yhdistää kaapelit ja pitää ne erillään Muovipanta

5 PST:n asennus asfaltin alle 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 2. Levitä kaapelin alle mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa kaapelia. 3. Kelaa lämpökaapeli auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Levitä kaapelin päälle hiekkakerros, joka suojelee lämpökaapelia asfalttimassan kuumuudelta (asfaltin tulee olla noin 130-asteista, tämän lämpötilan kaapeli kestää hetkellisesti). 5. Asenna asfaltti. Se ei saa sisältää teräviä kiviä tms., jotka voivat vaurioittaa kaapelia. 6. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 7. Asennusta ohjataan DTR-E kaksoistermostaatilla. 8. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä PST:n asennus betoniin 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 2. Levitä kaapelin alle mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa kaapelia. 3. Kelaa lämpökaapeli auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Lämpökaapelin päälle tulevan betonikerroksen tulee olla vähintään 50 mm paksu. Betonimassa ei saa sisältää teräviä kiviä tms., jotka voivat vaurioittaa kaapelia. 5. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 6. Asennusta ohjataan DTR-E kaksoistermostaatilla. 7. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja

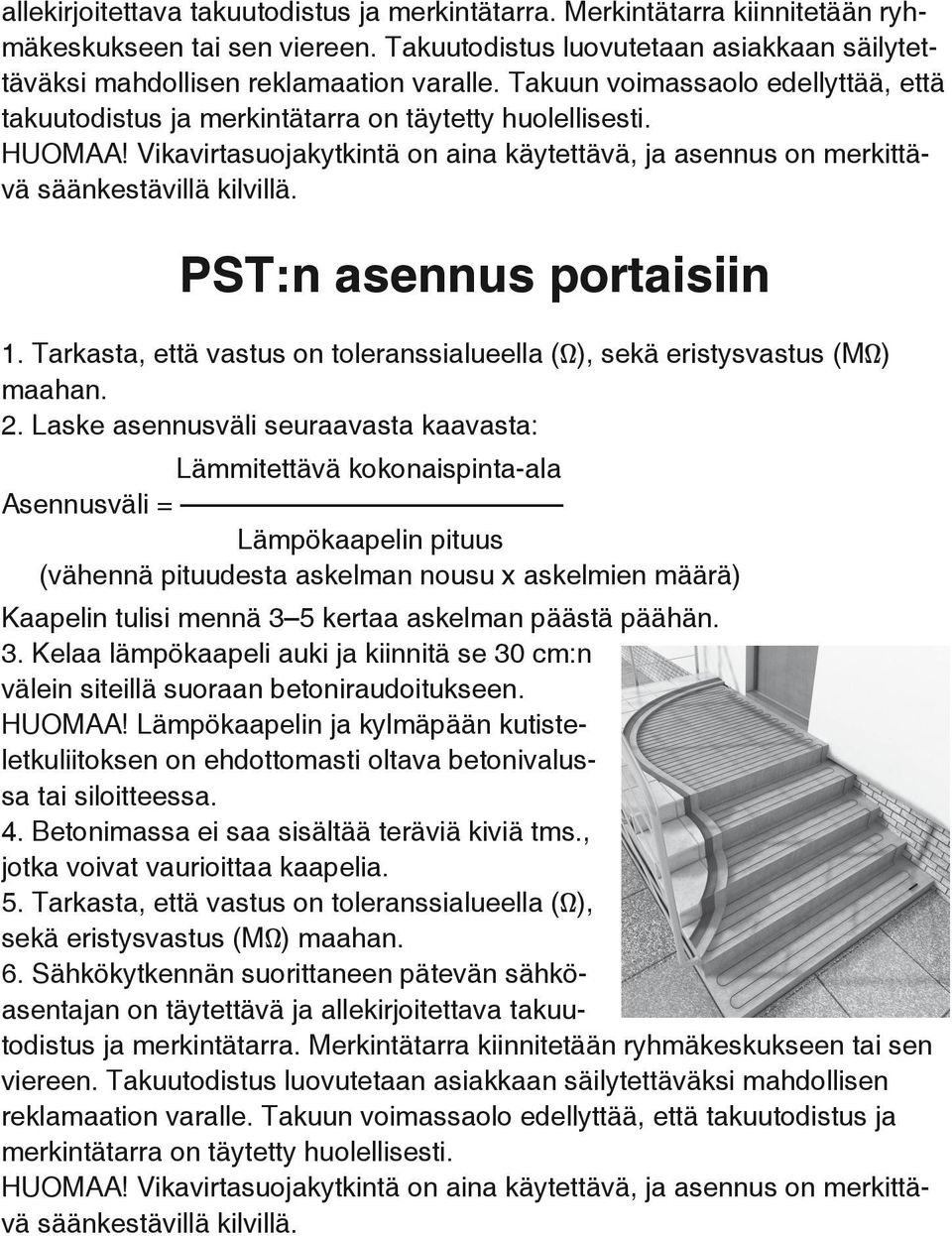

6 allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä PST:n asennus portaisiin 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 2. Laske asennusväli seuraavasta kaavasta: Lämmitettävä kokonaispinta-ala Asennusväli = Lämpökaapelin pituus (vähennä pituudesta askelman nousu x askelmien määrä) Kaapelin tulisi mennä 3 5 kertaa askelman päästä päähän. 3. Kelaa lämpökaapeli auki ja kiinnitä se 30 cm:n välein siteillä suoraan betoniraudoitukseen. HUOMAA! Lämpökaapelin ja kylmäpään kutisteletkuliitoksen on ehdottomasti oltava betonivalussa tai siloitteessa. 4. Betonimassa ei saa sisältää teräviä kiviä tms., jotka voivat vaurioittaa kaapelia. 5. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 6. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä

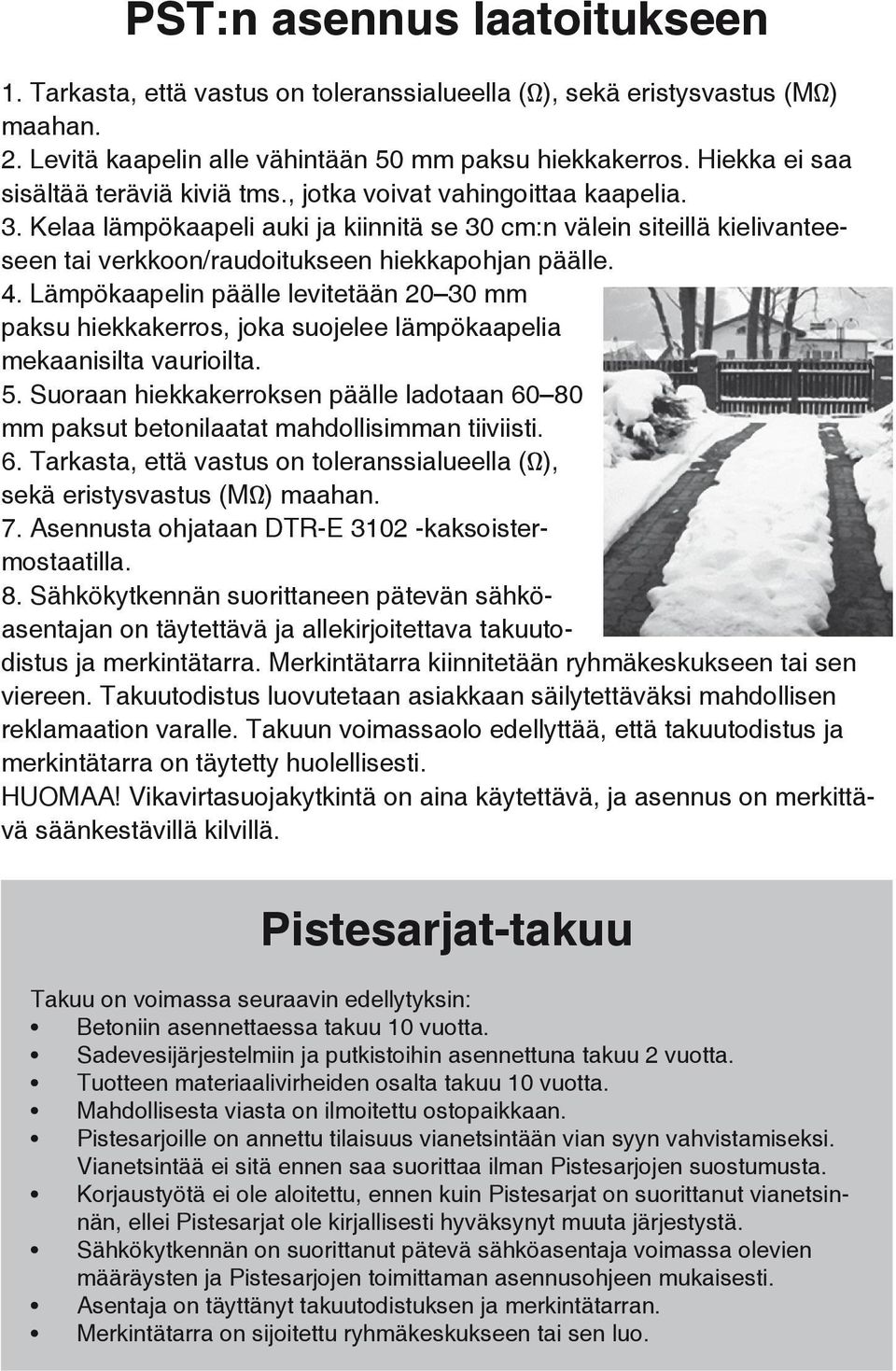

7 PST:n asennus laatoitukseen 1. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 2. Levitä kaapelin alle vähintään 50 mm paksu hiekkakerros. Hiekka ei saa sisältää teräviä kiviä tms., jotka voivat vahingoittaa kaapelia. 3. Kelaa lämpökaapeli auki ja kiinnitä se 30 cm:n välein siteillä kielivanteeseen tai verkkoon/raudoitukseen hiekkapohjan päälle. 4. Lämpökaapelin päälle levitetään mm paksu hiekkakerros, joka suojelee lämpökaapelia mekaanisilta vaurioilta. 5. Suoraan hiekkakerroksen päälle ladotaan mm paksut betonilaatat mahdollisimman tiiviisti. 6. Tarkasta, että vastus on toleranssialueella (Ω), sekä eristysvastus (MΩ) 7. Asennusta ohjataan DTR-E kaksoistermostaatilla. 8. Sähkökytkennän suorittaneen pätevän sähköasentajan on täytettävä ja allekirjoitettava takuutodistus ja merkintätarra. Merkintätarra kiinnitetään ryhmäkeskukseen tai sen viereen. Takuutodistus luovutetaan asiakkaan säilytettäväksi mahdollisen reklamaation varalle. Takuun voimassaolo edellyttää, että takuutodistus ja merkintätarra on täytetty huolellisesti. HUOMAA! Vikavirtasuojakytkintä on aina käytettävä, ja asennus on merkittävä Pistesarjat-takuu Takuu on voimassa seuraavin edellytyksin: Betoniin asennettaessa takuu 10 vuotta. Sadevesijärjestelmiin ja putkistoihin asennettuna takuu 2 vuotta. Tuotteen materiaalivirheiden osalta takuu 10 vuotta. Mahdollisesta viasta on ilmoitettu ostopaikkaan. Pistesarjoille on annettu tilaisuus vianetsintään vian syyn vahvistamiseksi. Vianetsintää ei sitä ennen saa suorittaa ilman Pistesarjojen suostumusta. Korjaustyötä ei ole aloitettu, ennen kuin Pistesarjat on suorittanut vianetsinnän, ellei Pistesarjat ole kirjallisesti hyväksynyt muuta järjestystä. Sähkökytkennän on suorittanut pätevä sähköasentaja voimassa olevien määräysten ja Pistesarjojen toimittaman asennusohjeen mukaisesti. Asentaja on täyttänyt takuutodistuksen ja merkintätarran. Merkintätarra on sijoitettu ryhmäkeskukseen tai sen luo.

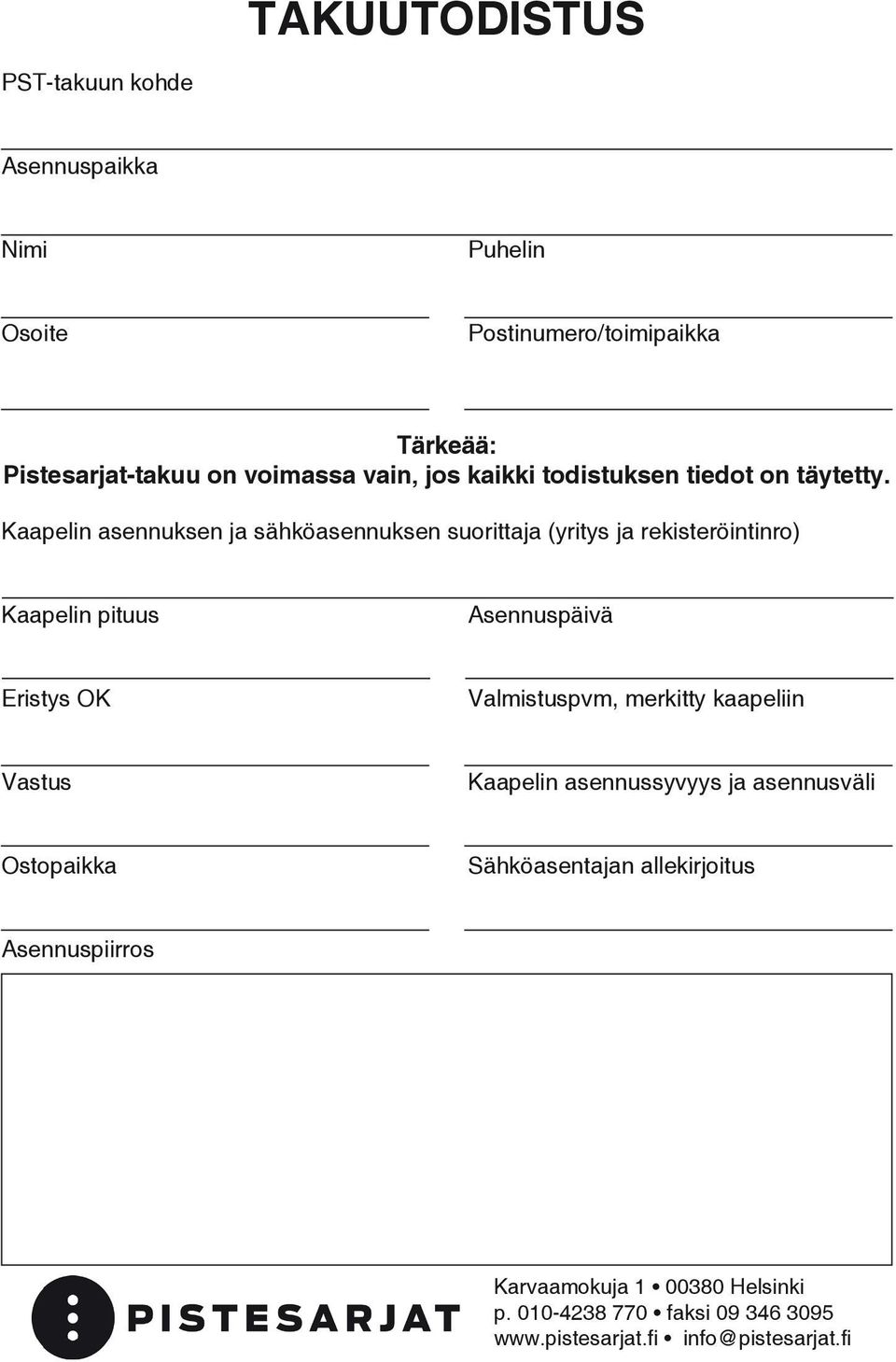

8 TAKUUTODISTUS PST-takuun kohde Asennuspaikka Nimi Puhelin Osoite Postinumero/toimipaikka Tärkeää: Pistesarjat-takuu on voimassa vain, jos kaikki todistuksen tiedot on täytetty. Kaapelin asennuksen ja sähköasennuksen suorittaja (yritys ja rekisteröintinro) Kaapelin pituus Asennuspäivä Eristys OK Valmistuspvm, merkitty kaapeliin Vastus Kaapelin asennussyvyys ja asennusväli Ostopaikka Sähköasentajan allekirjoitus Asennuspiirros Karvaamokuja Helsinki p faksi info@pistesarjat.fi
