1 FI Asennusohjeet deviheat devimat - lämpömatto ohuisiin lattiarakenteisiin ja saneeraukseen 1 Ž

2 devimat devimat DSVF/DTVF lämpömattoja käytetään pääasiassa lattiaremonttien yhteydessä ns. ohuissa lattiarakenteissa, joissa lattian rakennekorkeus on säilytettävä pienenä. Niitä voidaan käyttää myös normaaleissa betonilattioissa. Tämä asennusohje käsittelee näitä sovellutuksia. Lisää deviheat informaatiota saat Ž lämmitysoppaasta. Käyttökohteet Käyttökohde Maksimi teho/m 2 Puulattialle jonka päälle parketti, vinyyli- tai muu matto 100 W/m² Puulattialle jonka päälle laatoitus 100 W/m² Betonilattialle jonka päälle parketti, vinyyli- tai muu matto 150 W/m² Betonilattialle jonka päälle laatoitus 150 W/m² Puurakenteiseen lattiaan vasojen väliin 80 W/m² Ylläolevat tehot edellyttävät lattia-anturilla varustetun termostaatin käyttöä (maks. 27 C) TÄRKEÄTÄ! -Lämpömattoa ei saa lyhentää eikä kytkentäpäihin saa kohdistua vetorasitusta. -Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. devimat tekniset tiedot Matto DSVF/DTVF Tyyppi 1-johdin / 2-johdin kaapeli suojapunoksella Jännite 230 V Teho 60 W/m W/m 2 Mitat (LxK) 500 mm x 2,7 mm / 4,9 mm Kylmäkaapeli 4,0 m, 1,0 mm 2 + suojapunos Johtimen eristys Teflon FEP Vaippa PVDF / PVC 90 C Maks. lämpötila 90 C Kytkentä Vaihe - Musta Nolla - Sininen Maa - Suojapunos Lattian, johon devimat DSVF tai DTVF on asennettu, lämpövastus ei saa ylittää n. 0,125 m 2 K/W. Tavallisimpia vastusarvoja: Ohut lattia jossa laatoitus, muovimatto tms. 0,035 m 2 K/W Vankka lattiarakenne jossa muovimatto tms. 0,040 m 2 K/W Lattiat joissa parketti, korkki, kokolattiamatto 0,125 m 2 K/W Vaneri/lastulevy jossa matto 0,175 m 2 K/W 2

3 Asentamisen yleisohjeet devimat lämpömattoja asennettaessa on huomioitava seuraavat seikat: Lämpömatto on kytkettävä kiinteästi sähköverkkoon (ei pistotulppaliitäntää). Kytkentätyön saa suorittaa vain valtuutettu sähköasentaja. Annettuja maksimitehoja ei saa ylittää. 10. Kaapelin vastus ja eristysvastus on mitattava sekä maton levityksen että massauksen jälkeen. Vastusarvon on oltava tyyppikilvessä esitetyn mukainen % Lämpömatto on suojattava vetorasitukselta ja mekaanisilta vaurioilta. Alusta on puhdistettava ja terävät särmät/esineet poistettava. Lämpömaton suojapalmikko on maadoitettava määräysten mukaisesti Lämpömattoa ei saa lyhentää eikä kytkentäpäihin saa kohdistua vetorasitusta. Lämpömattoa ei pitäisi asentaa alle 5 C lämpötilassa. Kaapelimaton levityksestä on syytä tehdä piirustus, josta selviävät sekä maton että kylmäliitosten paikat. 3

4 Asennus Puurakenteisissa lattioissa ei teho saa ylittää 80 W/m 2 eikä muissa lattioissa 150 W/m 2. Tyypillinen lattiarakenne Laatoitus, parketti, muovimatto Betoni, täytemassa, kiinnitysmassa devireg anturi devimat lämpömattoa käytetään yleensä lattian remontoinnin yhteydessä silloin kun lattian rakennekorkeus on säilytettävä alhaisena (devimat voidaan asentaa suoraan vanhan lattian päälle). Matto soveltuu myös normaaliin betonirakenteiseen lattiaan. Lämpömatot voidaan asentaa joko kaapeli verkon yläpuolelle tai alapuolelle, mikä on toivottavampaa. Matto voidaan kuitenkin asentaa kumminpäin vain, käytännön syistä riippuen. Kosteiden tilojen lattiaan on aina muistettava asentaa kosteussulku. Tehontarpeen laskenta Tarvittava teho riippuu luonnollisesti ilmasto-olosuhteista ja rakennuksen eristystasosta. Sivun 2 taulukko toimii hyvin ohjeena oikean kaapelimaton valitsemiseksi. devimat Vanha lattia Lämpöeristys Perusbetoni Lämpömaton asennus Maa Lämpömaton asennuksessa voidaan käyttää useita eri menetelmiä, joista esittelemme tässä kaksi: Lattia käsitellään primerilla ja laattaliima levitetään 6 mm:n hammaslastalla. Kaapelimatto painetaan laattaliimaan kaapeli alapuolella, jonka jälkeen liimakerros tasataan. Lattia käsitellään primerilla ja kaapelimatto kiinnitetään lattiaan. Senjälkeen matto peitetään tasoitemassalla. Jos käytetään itsetasoittuvaa massaa, on maton kiinnitys alustaan oltava luja, muuten matto kelluu massan päällä. 4

5 Lämpömatto voidaan asentaa sekä vanhan puu- että betonilattian päälle. Takuutodistus on täytettävä ennen lämmityksen käyttöönottoa. Puulattiaan voidaan asentaa paloeristyskerros ohuella metalliverkolla (20 x 20 x 1 mm), massalla tai kipsilevyllä. Ennen asennusta on kaapelimaton vastus ja eristysvastus mitattava. Vastusarvon tulee olla tyyppikilvessä ilmoitetun mukainen %. Lattiasta on syytä tehdä piirustus josta käy ilmi kaapelimattojen sijoitus ja liitoskaapeleiden sekä rasioiden paikat. 5

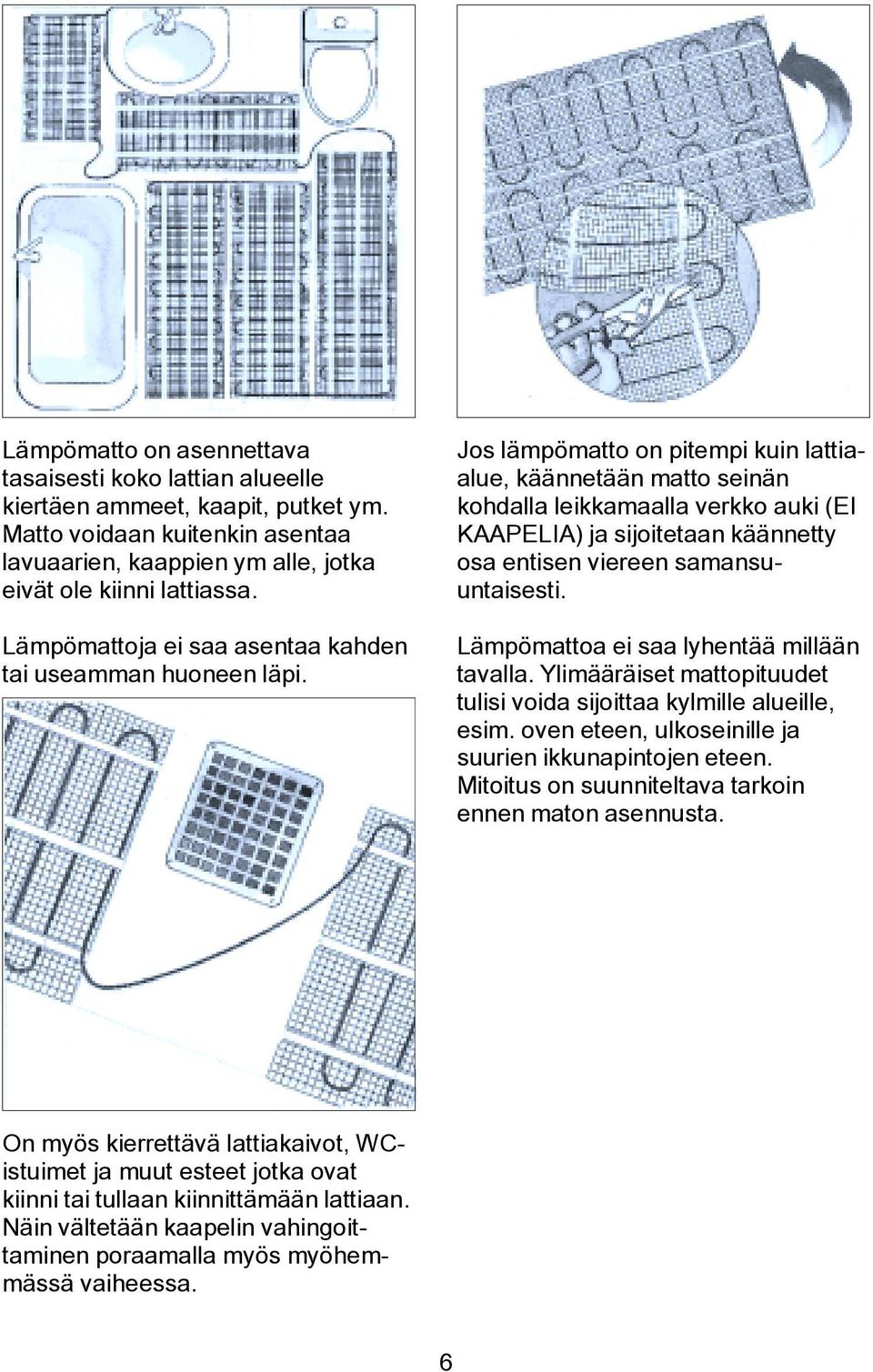

6 Lämpömatto on asennettava tasaisesti koko lattian alueelle kiertäen ammeet, kaapit, putket ym. Matto voidaan kuitenkin asentaa lavuaarien, kaappien ym alle, jotka eivät ole kiinni lattiassa. Lämpömattoja ei saa asentaa kahden tai useamman huoneen läpi. Jos lämpömatto on pitempi kuin lattiaalue, käännetään matto seinän kohdalla leikkamaalla verkko auki (EI KAAPELIA) ja sijoitetaan käännetty osa entisen viereen samansuuntaisesti. Lämpömattoa ei saa lyhentää millään tavalla. Ylimääräiset mattopituudet tulisi voida sijoittaa kylmille alueille, esim. oven eteen, ulkoseinille ja suurien ikkunapintojen eteen. Mitoitus on suunniteltava tarkoin ennen maton asennusta. On myös kierrettävä lattiakaivot, WCistuimet ja muut esteet jotka ovat kiinni tai tullaan kiinnittämään lattiaan. Näin vältetään kaapelin vahingoittaminen poraamalla myös myöhemmässä vaiheessa. 6

7 Lämpömatto kiinnitetään lattiaan liimapistoolilla, naulaten tai nitojalla. Jos massaukseen käytetään itsetasoittuvaa massaa, on kiinnitys tehtävä huolella (20-25 cm:n välein molempiin suuntiin), muuten matto saattaa kellua massan pinnalla. Tarvittaessa on tehtävä ura seinään lämpömaton liitoskaapelia, anturijohtoa ja termostaatin kojerasiaa varten. Työn sujuvuuden kannalta on parempi tehdä urat valmiiksi ennen lämpömaton asennusta. Uraan asennetaan kaksi suojaputkea joilla anturikaapeli ja lämpömaton liitoskaapeli tuodaan termostaatille. Kaapelin vastus ja eristysvastus on mitattava sekä maton levityksen että massauksen jälkeen. Vastusarvon on oltava tyyppikilvessä esitetyn mukainen %. 7

8 Anturin suojaputki on tuotava cm seinästä lattialle siten että tuntoelin on kaapelien välissä keskellä ja suurinpiirtein kaapelien tasossa. Suojaputken pää on tulpattava ettei tasoitemassa/betoni pääse putkeen. Anturin suojaputken taivutussäde ei saa olla pienempi kuin 6 cm. On tärkeätä, että käytettävä täytemassa soveltuu lämpölattioille ja että ohjeita noudatetaan. Muista primerin käyttö ennen massausta. Jos lattia laatoitetaan, voidaan laattaliima levittää suoraan lämpömaton päälle, edellyttäen että matto on täysin liima-aineen sisässä. 8

9 Lämmön säätö On tärkeätä seurata valmistajien ohjeita kuivumisajan suhteen sillä betonin tai täytemassan on oltava täysin kuiva ennen lämmön kytkemistä päälle. Betonin kuivumisaika on n. 30 päivää ja tasoitemassojen n. 7 päivää. Optimaalinen lämmönsäätö saavutetaan devireg termostaateilla. Elektroniset devireg termostaatit ovat sekä tarkkoja että taloudellisia käytössä. devimat lämpömaton säädössä on käytettävä lattialämmitystermostaattia jossa on lattia-anturi. Maksimilämpötila puulattioissa on 27 C. Suosittelemme puulattioihin devireg 120P tai yhdistelmätermostaatteja 122 ja 522 jotka rajaavat maksimilämpötilan vaatimuksen mukaiseksi. Lämpökaapelin vastus ja eristysvastus on mitattava asentamisen jälkeen. Vastusarvon on oltava tyyppikilvessä osoitetun mukainen %. 9

10 Takuu On tärkeätä täyttää takuutodistus asianmukaisesti. Se pitää tallettaa mahdollista vikatapausta varten. Takuuehdot selviävät sivulta 11. Piirrä lämpömaton levityskuva tähän. 10

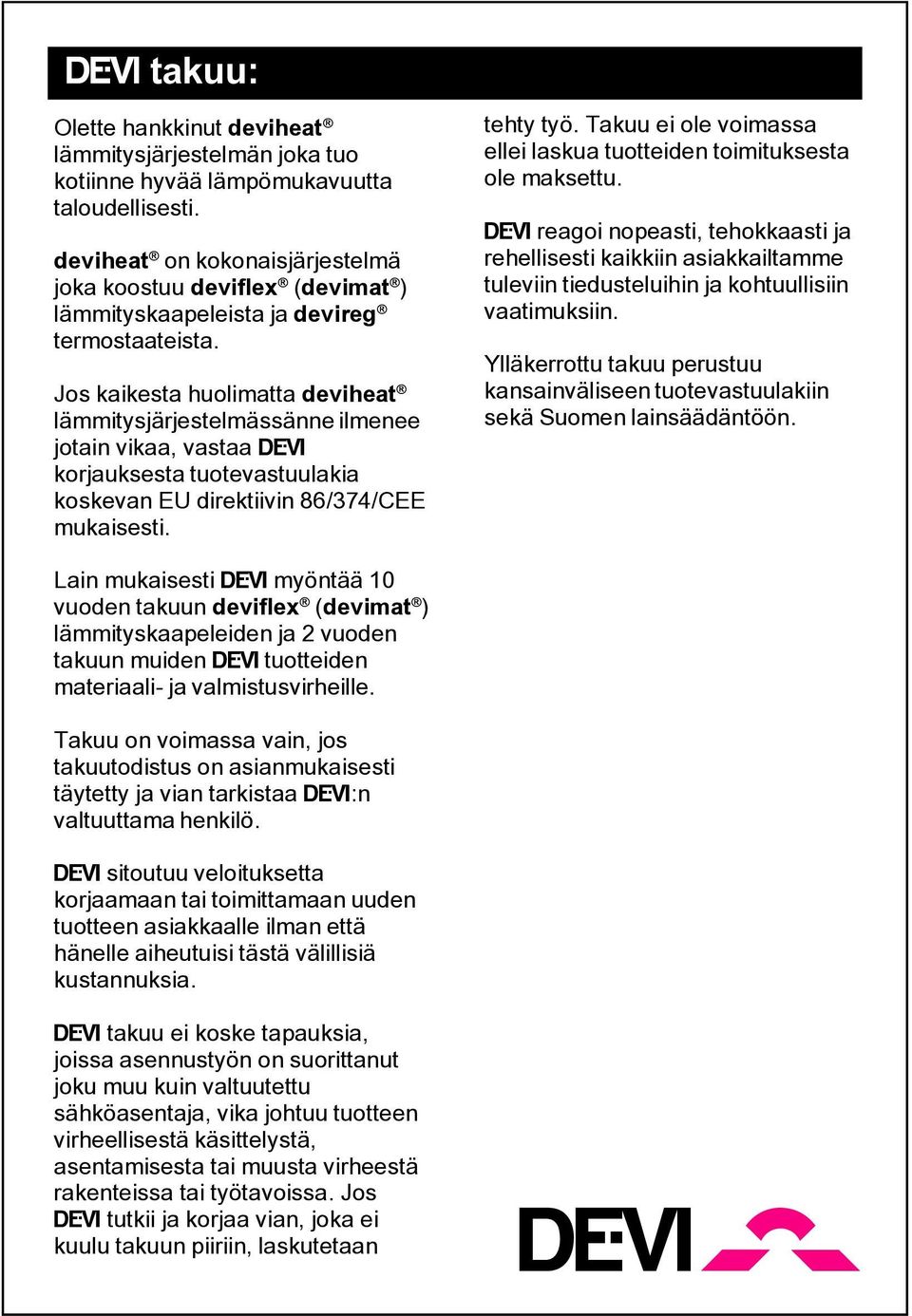

11 Ž takuu: Olette hankkinut deviheat lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. deviheat on kokonaisjärjestelmä joka koostuu deviflex (devimat ) lämmityskaapeleista ja devireg termostaateista. Jos kaikesta huolimatta deviheat lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa Ž korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. Ž reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. Lain mukaisesti Ž myöntää 10 vuoden takuun deviflex (devimat ) lämmityskaapeleiden ja 2 vuoden takuun muiden Ž tuotteiden materiaali- ja valmistusvirheille. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa Ž:n valtuuttama henkilö. Ž sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman että hänelle aiheutuisi tästä välillisiä kustannuksia. Ž takuu ei koske tapauksia, joissa asennustyön on suorittanut joku muu kuin valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos Ž tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan 11 Ž

12 Nimi: Takuutodistus Ž takuu on myönnetty: Puhelin: Katuosoite: Postinro/Paikkakunta: Huomioitava! Ž takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta. Maton levittänyt urakoitsija: Levityspäivämäärä: Kytkentätyön tehnyt sähköurakoitsija: Kytkentäpäivämäärä: Maton pituus: Teho: Tuote numero: Maton koodi: Tyyppikilven koodi: Käyttö: Betonilattia Laatoitus Parketti Puulattia Muovimatto Kokolattiamatto Toimittajan leima: Ž Sähkölämpö Oy Nummela Puhelin Fax
