1 FI Devilink järjestelmä ja Devilink CC keskusyksikön asennusohje

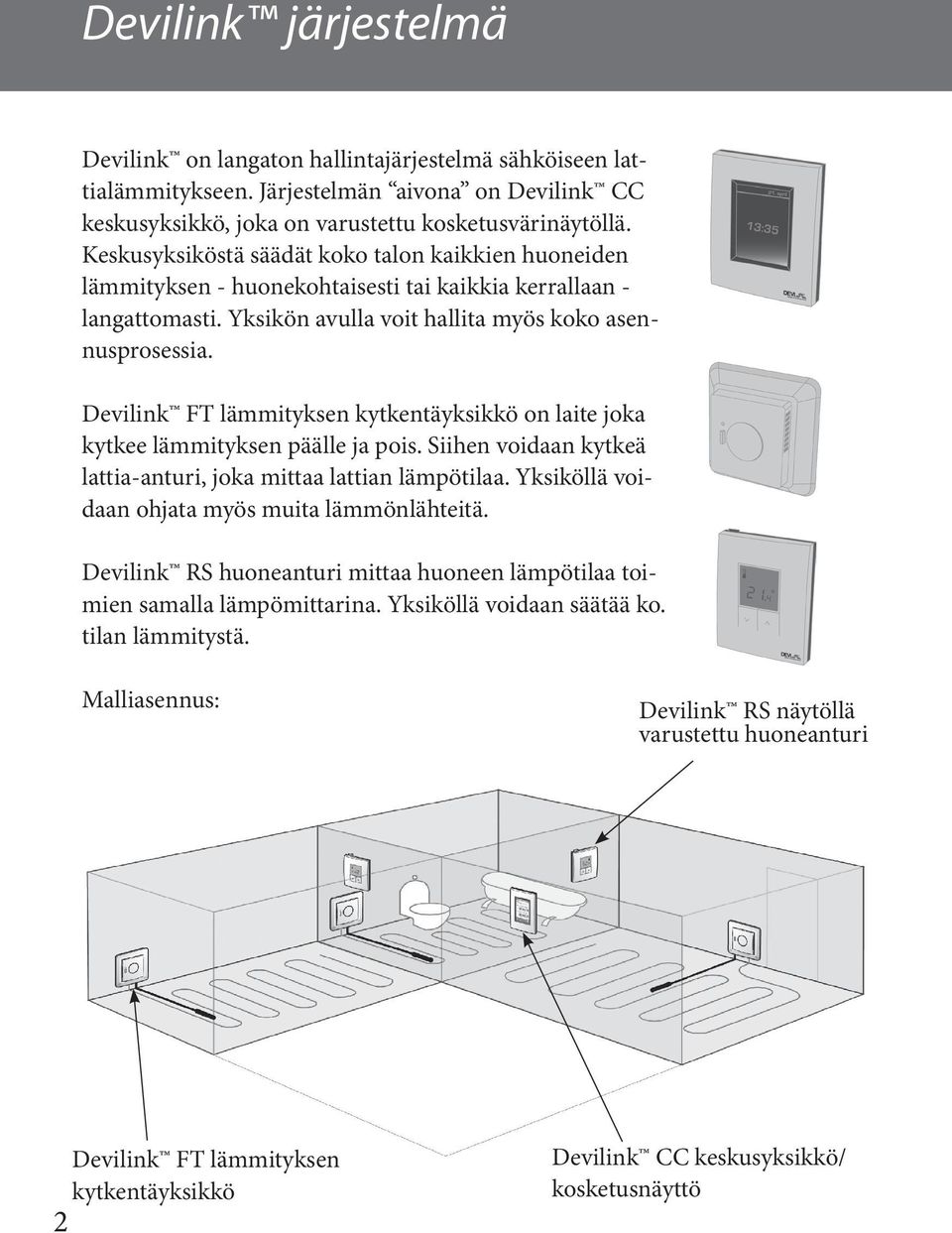

2 Devilink järjestelmä Devilink on langaton hallintajärjestelmä sähköiseen lattialämmitykseen. Järjestelmän aivona on Devilink CC keskusyksikkö, joka on varustettu kosketusvärinäytöllä. Keskusyksiköstä säädät koko talon kaikkien huoneiden lämmityksen - huonekohtaisesti tai kaikkia kerrallaan - langattomasti. Yksikön avulla voit hallita myös koko asennusprosessia. Devilink FT lämmityksen kytkentäyksikkö on laite joka kytkee lämmityksen päälle ja pois. Siihen voidaan kytkeä lattia-anturi, joka mittaa lattian lämpötilaa. Yksiköllä voidaan ohjata myös muita lämmönlähteitä. Devilink RS huoneanturi mittaa huoneen lämpötilaa toimien samalla lämpömittarina. Yksiköllä voidaan säätää ko. tilan lämmitystä. Malliasennus: Devilink RS näytöllä varustettu huoneanturi 2 Devilink FT lämmityksen kytkentäyksikkö Devilink CC keskusyksikkö/ kosketusnäyttö

3 1. Devilink CC keskusyksikön sijoittaminen Ei seinälle, johon kohdistuu jatkuva/suora auringonvalo/paiste. Asennuskorkeus lattiapinnasta cm noudattaen paikallisia määräyksiä. Kosteissa tiloissa tulee asentaa tasaiselle pinnalle paikallisten rakennusmääräysten mukaisesti. Vähintään 50 cm päähän ikkunoista tai ovista, jotka jätetään auki (tuuletus) silloin tällöin. Ei ulkoseinien kulmauksiin. 3

4 2. Devilink CC keskusyksikön sijoittaminen Devilink CC keskusyksikkö voidaan asentaa joko tai Devilink PSU/kojerasia Devilink NSU/pistotulppa 4 Älä kytke virtaa Devilink CC keskusyksikköön ennen kuin asennusohjeessa neuvotaan tekemään niin! Älä poista kosketusnäytöstä suojamuovia loppukäyttäjän tulee tehdä se. Devilink CC keskusyksikön asentaminen seinään: Pidä PSU virtalähdepohja uppokojerasian päällä ja merkitse neljä ruuvinkohtaa. Varmista, että yläosa on vaakatasossa. Poraa reiät ja laita tulpat reikiin. Yhdistä PSU virtalähde takana olevan yhdistyskaavion mukaisesti. Kiinnitä PSU virtalähdepohja neljällä ruuvilla Devilink CC keskusyksikön kiinnittäminen NSU virtalähteeseen: Pidä asennuslaattaa seinällä ja merkitse neljän ruuvin kohdat. Varmista, että yläosa on vaakatasossa. Poraa reiät ja laita tulpat reikiin. Kiinnitä NSU virtalähdepohja neljällä ruuvilla Älä kiinnitä/aseta Devilink CC keskusyksikköä vielä. Yhdistä PSU virtalähteeseen. Asenna nyt kaikki huoneen yksiköt kunkin asennusohjeen mukaisesti. Kun se on tehty, jatka konfigurointiin.

5 3. Devilink konfigurointi Tämä tulee aloittaa vasta kun kaikki laitteet (huoneanturi, lämmityksen kytkentäyksikkö tai muut) on asennettu huoneeseen. Laitteiden lisääminen järjestelmään: Halutessasi liittää laitteita (huoneanturi, lämmityksen kytkentäyksikkö tai muu) järjestelmään tulee keskusyksikön olla 1,5 metrin etäisyydellä laitteesta. Mahdollistaakseen tämän asentajalle on tarjottu asennusaikaista virtalähdettä eli Devilink BSU virtalähde/paristokoteloa. a. Laita 10 käyttämätöntä AA alkaline paristoa BSU:hun liuttamalla kansi pois. Varmista, että paristot ovat oikeinpäin. Liuta kansi takaisin paikoilleen ja liitä paristokotelo Devilink CC keskusyksikön taakse. Ollessasi valmis käyttöönottoon käännä BSU:ssa oleva kytkin päälle (ON). Devilink BSU virtalähde/paristokotelo (asennusaikainen virtalähde) Devilink CC keskusyksikkö käynnistyy nyt. Tämä vie aikaa useita minuutteja joten ole kärsivällinen 5

6 3. Devilink konfigurointi b. Kun järjestelmä on päällä ja toiminnassa ensimmäistä kertaa, näet (näytöllä) seuraavaa. Tee valintasi c. Poista etukansi keskusyksiköstä vetämällä se varovasti pois. Paina ja pidä pohjassa asennuspainiketta kynällä kolmen sekunnin ajan käynnistääksesi asentajan Ylläpitoasetukset -valikon. Ollessasi epävarma voit aina painaa oikeasta alanurkasta saadaksesi apua. 6

7 3. Devilink konfigurointi d. Luo nyt huoneet joihin paikalliset yksiköt ovat asennettu. Luo huone ja lisää laite/laitteet: Huoneen konfigurointivalikko ilmestyy nyt näyttöön. Paina Huone laitteet ja sitten Lisää laite. Älä paina rekisteröinnin aloitusta vielä! 7

8 3. Devilink konfigurointi Max 1.5 m FT: paina ja pidä lähetinnappi pohjassa ja kytke jännite. Jatka lähetinnapin pohjassa pitämistä niin kauan kunnes merkkivalon ledin väri tulee punaiseksi, tällöin lopeta painaminen. FT: odota kunnes merkkivalon ledi vilkuttaa hitaasti vihreää valoa. CC: paina Aloita rekisteröinti. FT: paina lähetinnappia 1s ajan. FT: merkkinvalon led vilkuttaa nopeasti vihreää, kun se lähettää tunnistusignaalia. CC: kun laite on lisätty onnistuneesti, vastaa tämän huoneen kysymykseen lisätäänkö toinen laite, Kyllä/Ei. Vastaa Kyllä, halutessasi lisätä uusi laite huoneeseen. Vastaa Ei, kun haluat lopettaa laitteiden lisäämisen tähän huoneeseen. RS -huoneanturin lisääminen ja tunnistaminen CC: paina Lisää laite, (älä paina rekisteröinnin aloitusta vielä). RS: pidä lähetinnappi pohjassa ja laita paristo paikoilleen. Jatka lähetinnapin pohjassa pitämistä niin kauan kunnes merkkivalon ledin väri tulee punaiseksi, tällöin lopeta painaminen. RS: odota kunnes merkkivalon led vilkuttaa hitaasti vihreää valoa. CC: paina Aloita rekisteröinti. RS: paina lähetinnappia 1s ajan. RS: merkkivalon led vilkuttaa nopeasti vihreää ja naytössä näkyy signaalin symbolikuva, kun se lähettää tunnistussignaalia. CC: kun laite on listtäy onnistuneesti, vastaa tämän huoneen kysymykseen lisätäänkö toinen laite, Kyllä/Ei. Vastaa Kyllä, halutessasi lisätä uusi laite huoneeseen. Vastaa Ei, kun haluat lopettaa laitteiden lisäämisen tähän huoneeseen. 8

9 3. Devilink konfigurointi Toista tämä vaihe kunnes huoneen kaikki laitteet ovat lisätty. Lisättyäsi kaikki huoneen laitteet saat yleisnäkymän huoneeseen liittyvistä laitteista. Käytettäessä FT -yksikön kanssa lattia-anturia muuttuu FT -symboli FTS - symboliksi kuvaten lattia-anturin käyttöä. Devilink valitsee automaattisesti säätöperiaatteet liittyen huoneessa oleviin laitteisiin. Halutessasi vaihtaa säätöperiaatteita lue ensin osio 4.3 ja sitten valitse Lämmityksen hallinta. Täällä asetat myös maksimirajat lattioillesi. Paina Takaisin palataksesi Konfigurointivalikkoon. Palaa nyt takaisin osioon 3.d. ja toista tämä kaikissa asennukseen kuuluvissa huoneissa. Tämän jälkeen sulje paristokotelo ja aseta Devilink CC keskusyksikkö PSU/ NSU virtalähdepohjaan, jonka olet asentanut aikaisemmin. Nyt se kytkee virran uudelleen ja näyttää seuraavanlaisen ruudun/näytön. 9

10 3. Devilink konfigurointi e. Verkkotesti Asennuksen jälkeen, tai jos olet epävarma verkon suoriutumisesta, sinun tulee tehdä verkkotesti. Verkon testaus asennusvalikossa. CC: Mene Ylläpitoasetuksiin. CC: paina Tila ja diagnoosit. CC: paina Verkko. CC: paina Aloita verkkotestaus. Halutessasi nopeuttaa verkkotestiä jonkin huoneen osalta, paina kyseisen huoneen Devilink RS huoneanturi - yksikön nuolta ylös / alas kerran. Ensin CC testaa yhteydet FT yksiköille. Kun yhteydet FT yksiköille on testaatu, alkaa yhteyksien testaus RS yksiköille. Kun näyttöön tulee teksti Odottaa RS signaalia, paina jokaisen RS yksikön lähetinnappia n. 5 s ajan. Tällöin vihreä merkkivalo led vilkuttaa nopeasti merkkinä signaalin lähettämisestä ja näytössä näkyy signaalin symbolikuva. Kun yhteys RS yksiköillekin on testattu, järjestelmä ilmoittaa Verkon testaus onnistui. CC palaa perusnäyttöön painamalla vihreää nuolta 3 kertaa. Tällöin näyttö menee mustaksi ja kellonaika tulee näyttöön. CC keskusyksikkö on palautunut käyttäjätilaan. 10

11 4. Olemassa olevan asennuksen muokkaaminen 4. Olemassa olevan asennuksen muokkaaminen. a. Luo uusi huone tai lisää uusi laite/laitteita. Katso osio 3.d. b. Lisää laitteita olemassa olevaan huoneeseen. Mene osioon 4.1 c. Lisää laite (esim. ulkoilma-anturi). Mene osioon 4.2 d. Lämmityksen hallinnan parametrien muuttaminen. Mene osioon Huoneiden ja niiden laitteiden tarkistus: Paina asennuspainiketta (SET UP) etukannen alta CC: Ylläpitoasetuksista paina Huoneet ja laitteet. CC: paina Muuta nykyisen huoneen asetuksia. CC: valitse huone. CC: paina Huoneen laitteet. Voit tarkistaa, että huoneissa on oikeat laitteet. Katso/oista osio 3.d. kunnes olet lisännyt huoneeseen kaikki laitteet. Lopuksi sinun tulee tehdä verkkotesti. Katso osio 3.e. 11

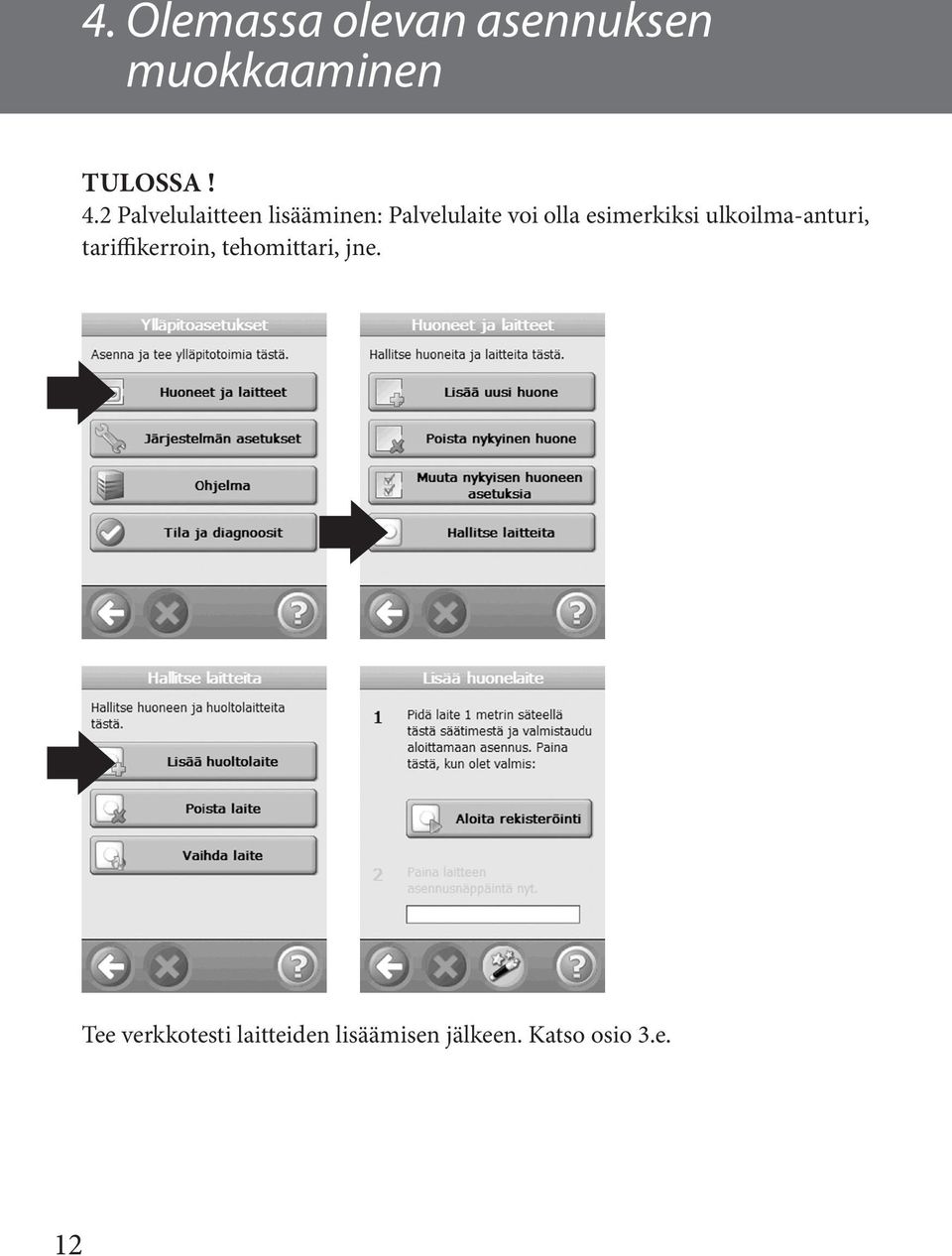

12 4. Olemassa olevan asennuksen muokkaaminen TULOSSA! 4.2 Palvelulaitteen lisääminen: Palvelulaite voi olla esimerkiksi ulkoilma-anturi, tariffikerroin, tehomittari, jne. Tee verkkotesti laitteiden lisäämisen jälkeen. Katso osio 3.e. 12

13 4. Olemassa olevan asennuksen muokkaaminen 4.3 Parametrien muuttaminen lämmityksen säätöihin Devilink tarjoaa kolmen tyyppisiä säätöjä joita voidaan säätä yksilöllisesti / huonekohtaisesti: Lattian lämpötilan säätö/lattia-anturi: Jatkuva- tai varaavalämmitys laatta- ja kivilattioissa, tiloissa missä halutaan tasainen lattian lämpötila. Asenna Devilink FT lattialämmityksen kytkentäyksikkö ja lattia-anturi. Valitse Lattiansäätö huoneeseen kun teet käyttöönottoa. Lattia- ja huonelämpötilan säätö/latti- ja huoneanturi: Käytetään huonelämpötilan säätöön sovelluksissa, joissa halutaan tai pitää asettaa minimi- ja maksimilämpötilarajat, esim. puulattiat. Asenna Devilink FT lattialämmityksen kytkentäyksikkö ja lattia-anturi sekä Devilink RS huoneanturi. Valitse Yhdistelmäsäätö, kun teet käyttöönottoa. Huonelämpötilan säätö/ei lattia-anturia: Lattia-anturia ei tarvita. Asenna Devilink RS huoneanturi. Valitse Huonesäädöt, kun teet käyttöönottoa. DEVI suosittelee lattialämmityksessä lattia-anturin asentamista, jotta varmistetaan tarkka ja turvallinen lattialämmityksen ohjaus. Käytettäessä FT -yksikön kanssa lattia-anturia muuttuu FT -symboli FTS -symboliksi kuvaten lattia-anturin käyttöä. Jos yhdelle huonenimelle on asennettu enemmän kuin yksi Devilink FT lämmityksen kytkentäyksikkö, on niillä oltava sama anturimääritys. (Esim. kaikki FTS tyyppiä) Käytä aina lattia-anturia silloin kun lämmityselementti on asennettu puupintaisen (tai muun lämpötilalle herkän pinnan) alle tai päälle! 13

14 4. Olemassa olevan asennuksen muokkaaminen Vaihtaaksesi säätötyyppiä mene Ylläpitoasetuksiin. 14

15 4. Olemassa olevan asennuksen muokkaaminen Lämmityksen säädöissä voit vaihtaa: Ajastin/ennakoiva säätely Anturimääritys Maksimi lattialämpötila. Oletusasetus on 35 C. Vaihtaaksesi tätä asetusta sinun tarvitsee syöttää pinkoodi: 0044 Huomioi: Lattiarakenteen lämpötila mitataan kun anturi on paikallaan. Lämpötila voi olla esim. syvällä (100mm) betonilaatassa jopa 10 C korkeampi kuin lattianpinnassa. Lattian valmistajat usein vahvistavat lattianpinnalle sallitun maksimilämpötilan. Ota yhteyttä toimittajaan / valmistajaan varmistaaksesi sallitun lattianpinnan lämpötilan. 15

16 4. Olemassa olevan asennuksen muokkaaminen 4.4 Laitteen poistaminen tai uudelleen asentaminen Laitteen poistaminen: Halutessasi poistaa laitteen Devilink järjestelmästä mene Ylläpitoasetuksiin painamalla ohjelmointinappia etukannen alla. Mene Huone ja Laitteet ja valitse Hallitse laitteita. Valitse poista laite ja tee varsinaisen laitteen nollaus. Laitteen ollessa rikki, poista laite järjestelmästä painamalla Poista laite ja valitse poistettava laite. Lisätäksesi korvaavan laitteen etene 4.1 Laitteen lisääminen osiossa kuvatun prosessin mukaisesti.. Laitteen uudelleen asentaminen: Katso kohta

17 5. Vikailmoitukset 5.1 Varoitukset: Perusnäyttötilaan ilmestyy keltainen info-symboli. Paina punaista painiketta niin pääset tarkastelemaan asiaa enemmän. 17

18 5. Vikailmoitukset 5.2 FAQ: Säätötyyppi: Lisää laite: K: Miksi en voi valita haluamaani säätötyyppiä? V: Varmista, että laitemääritys on oikea, katso Lämmityksen säätö osio. K: Miten lisään lattia-anturin? V: Asenna lattia-anturi, asenna lattialämmityksen kytkentäyksikkö uudelleen ja valitse Lattian säätö kun teet käyttöönottoa. K: Miksi en pysty lisäämään lattialämmityksen kytkentäyksikköä huoneeseen? V: Jos huoneessa on jo lattialämmityksen kytkentäyksikkö, anturin määrityksen tulee olla sama kuin lisättävissä lattialämmityksen kytkentäyksiköissä. Huoneessa saa olla maksimissaan neljä lattialämmityksen kytkentäyksikköä. K: Miksi en pysty lisäämään ylimääräistä huoneanturia huoneeseen? V: Huoneessa voi maksimissaan olla yksi huoneanturi. Vaihda laite: K: Miksi en pysty lisäämään ylimääräistä ulkoilma-anturia? V: Järjestelmä tukee vain yhtä ulkoilma-anturia. K: Minulla on rikkinäinen laite. Kuinka voin vaihtaa sen? V: Ylläpitoasetuksissa mene Tila ja diagnoosit - Hallitse laitteita osioon ja valitse vaihda laite. 18

19 6. Tekniset tiedot Asentajan paristotyökalu varoitus Paristo vaihdettava Alhainen pariston varaus Laite ei vastaa Liian monta toimimatonta laitetta Huoneen lämmitys kytketty pois päältä Lattian minimilämpötilaraja Termostaatti lukittu Käsikäyttö Lattian lämpötilan symboli Huoneeen lämpötilan symboli 19

20 6. Tekniset tiedot devilink keskusyksikkö Käyttöjännite 15 VDC ±10 % Valmiustilan tehon kulutus Max. 2W Näyttö 3.5 TFT kosketusvärinäyttö Käyttölämpötila -10 to +35 C Lähetystaajuus MHz Lähetysalue normaaleissa rakennuksissa > 30m Max. määrä releitä ketjussa 3 Lähetysteho < 1 mw IP luokka 21 Mitat 125 mm x 107 mm x 25 mm devilink PSU Käyttöjännite VAC 50/60Hz Ulostulo jännite 15 VDC ±10% Valmiustilan tehon kulutus Max. 0.15W Max. kuormitus 10W devilink NSU Käyttöjännite VAC 50/60Hz Ulostulo jännite 15 VDC ±10% Valmiustilan tehon kulutus Max. 0.75W Kaapelin pituus 2.5m Max kuormitus 10W devilink BSU Ulostulo jännite 15 VDC ±10% Paristojen määrä 10 x AA 20

21 Jätteidenkäsittelyn ohjeet Laitteisto sisältää sellaisia elektroniikkakomponentteja, joita ei saa laittaa kotitalousjätteiden sekaan. Palauta elektroniikkaromu sille kuuluvaan sähkö- ja elektroniik-karomuja vastaanottavaan keräyspisteeseen. Lisätietoja 21

22 DEVI takuu DEVI myöntää 2 vuoden takuun hankkimallesi Devilink keskusyksikölle sekä Devilink RS ja FT yksiköille. Olette hankkineet DEVI ohjausjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta energiatehokkaasti. DEVI antaa takuun kahden (2) vuoden ajaksi ostopäivämäärästä lähtien seuraavin ehdoin: DEVI sitoutuu takuuaikana korjaamaan tai toimittamaan uuden tuotteen asiakkaalle, kuitenkin niin, että tämä tapahtuu DEVIn päätöksellä, jos tuotteessa ilmenee materiaali- tai valmistusvirhe. Muut välilliset korvausvaatimukset eivät kuulu takuun piiriin. DEVI takuu ei koske tapauksia, jotka johtuvat vääränlaisista käyttöolosuhteista, joissa kytkentätyön on suorittanut joku muu kuin sähköalan ammattilainen, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Takuu pois sulkee kaikki muut vaatimukset, jotka eivät sisälly ylläkerrottuihin ehtoihin. Takuu on voimassa vain, jos TAKUUTODISTUS on asianmukaisesti täytetty, yhtäpitävä ohjeiden kanssa ja vian tarkistaa ja korjaa DEVIn valtuuttama henkilö. 22

23 DEVI Takuutodistus Takuutodistus Liitä takuutodistus talon muiden asiakirjojen yhteyteen DEVI takuu on myönnetty: Nimi: Osoite Postinumero: Kaupunki: Puhelin: Huom! DEVI takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta. Termostaatin tyyppi: Sähköurakoitsija: Tuotekoodi: Kytkentäpäivämäärä: Urakoitsijan leima/allekirjoitus: 23

24 Article no: Version: DEVI Oy Rataskuja 4 FI NUMMELA FINLAND Puhelin +358 (0) Faksi +358 (0)

Article no: 08095900 Version: 01.01

Article no: 08095900 Version: 01.01 Article no: 08095900 Version: 01.01 DEVI Oy Rataskuja 4 FI-03100 NUMMELA FINLAND Puhelin +358 (0)207 569 220 Faksi +358 (0)207 569 230 www.devi.fi, www.devilink.fi FI devilink järjestelmä ja devilink CC
