1 TAITTUVAT TYÖTASOT

2 Sisällysluettelo Tuotteen kuvaus Sivu 2 Osat 3-6 Asennus ja purku 7 Kulmaosien asennus 8-9 Pituussovitus 0 Konsolien pystyprofiilien jatkaminen Jälkihoitotaso 2 Aukkojen ylitykset 3 Konsolin korkeussäätö 3 Käyttö suojatelineenä 4-5 Käyttö työtelineenä 6-7 Kiinnitys rakennukseen 8-9 Tuotteen kuvaus Thyssen-Hünnebeckin taittuvat, rakennustyömaalla käytettävät työtasot koostuvat,80 m leveistä konsolitelineosista, joita käytetään DIN kappaleen mukaisesti työ- ja suojatelineenä. Järjestelmään kuuluvat 3,0 m ja 4,5 m pituiset tasot sekä taittuvan työtason kulmakappaleet. Tämän lisäksi telineen rakenteissa voidaan käyttää myös monia lisäosia kuten esimerkiksi jälkihoitotasoja, kannattimia ja kaiteiden jatko-osia. Telineisiin sisältyvät taittuvat konsolit, niihin integroitu vino- ja vaakatuenta sekä työtaso kaiteineen. Telinetason muodostaa 5 cm:n paksuiset lankut. Kaiteet ovat neliöputkea ja jalkalistana lauta. Metalliosat ovat sinkittyjä ja puupinta on käsitelty vastaamaan DIN :n vaatimuksia. Tämä takaa hyvän kestävyyden sekä korkean turvallisuuden. Yhtiölle jää oikeus teknillisiin muutoksiin. Tärkeää Asennus- ja käyttöohje sisältää tietoa siitä, miten mainittuja ja piirustuksissa näkyviä tuotteita käsitellään ja käytetään oikein. Ohjeenmukaisia työteknillisiä määräyksiä on noudatettava tarkasti. Muissa tapauksissa tarvitaan erillinen lupa. Tuotteidemme käytön turvallisuuden takaamiseksi sekä väärinkäytösten ehkäisemiseksi tulee noudattaa voimassaolevia työ- ja suojatelineohjeita sekä turvallisuusmääräyksiä. Tuotteissamme saa käyttää vain vahingoittumattomia materiaaleja. Vialliset rakennusosat on vaihdettava välittömästi ja varaosina tulee käyttää vain Thyssen Hünnebeck GmbH:n alkuperäisosia. Muottijärjestelmiemme käyttö yhdessä muiden valmistajien järjestelmien kanssa voi olla vaarallista. Siksi sellaisten käyttöön tarvitaan erillinen selvitys. HUOMIO! Vain ehjää materiaalia saa käyttää. Vaurioituneet rakennusosat on vaihdettava heti ehjiin. Korjauksia suoritettaessa tulee käyttää vain Thyssen Hünnebeck:in alkuperäisosia. 2 HÜNNEBECK Taittuva työtaso Käyttöohje

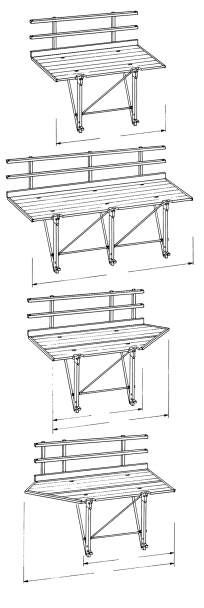

3 Osat (kaikkia osia ei ole vuokravarastossa) Perusosat Kuvaus Valm. tuotenro Paino kg/kpl Taittuva työtaso 300 Valmis työtaso, johon sisältyy 2 taittuvaa konsolia, konsolien jäykistysputket, kyllästetyistä lankuista tehty taso sekä neliöputkista olevat kaiteet ja lankusta oleva jalkalista. Kuljetusta varten teline voidaan taittaa kahtia. Teline on varustettu alas painettavilla nostolenkeillä ,3 296 Taittuva työtaso 450 Sama kuin edellinen, mutta 3 konsolilla , 446 Taittuva kulmataso R Valmis työtaso, kuten edelliset, sisältäen 2 taittuvaa konsolia ja toisessa päädyssä pidennetyn ja vahvistetun tason. Taittuva kulmataso R muodostaa yhdessä kulmatason L kanssa täydellisen kulmaratkaisun siten, että työtaso jatkuu kulmissa yhtenäisenä. Työtaso peittää 5 juoksumetriä seinäpintaa , Taittuva kulmataso L kuten edellinen , Ohje: Taittuvia kulmatasoja R+L käytetään vain pareittain. Taittuvia kulmatasoja voidaan käyttää myös suoralla seinällä. HÜNNEBECK Taittuva työtaso Käyttöohje 3

4 Osat Kuvaus Valm. tuotenro Paino kg/kpl 7,5 8,5 Konsoli-istukka Kiinnitetään valettuun betoniseinään tai valettuun betonilaattaan. Taittuva työtaso ripustetaan konsoleistaan konsoliistukoihin. Turvapultti estää konsolin liikkumisen , KG-kulmakiinnitys Työnnetään kulmassa telineen käsijohdeputken päälle ja kiinnitetään Hücco-pulteilla ja sokilla. KG-kulmakiinnityksen silmukkaan (4 kpl, yksi jokaisessa käsijohdeputkessa) asennetaan KG-kulmakaideputket ,6 275 KG-kulmakaideputki Kaiteen kulmaan syntyvä väli suljetaan KG-kulmakaideputkilla (2 kpl jokaisessa kulmassa, käsi- ja välijohde). Hüccopultit ja sokat estävät KG-kulmakaideputken putoamisen , 4, ,4 Hücco-pultti Jousisokka Näiden avulla kiinnitetään KG-kulmakiinnitykset, KG-kulmakaideputket ja KG-välikaideputket ,3 KG-kulmajalkalista Täyttää kulmatasojen R+L jalkalistavälin. Se työnnetään tasossa oleviin porareikiin. valmistuksessa Lisävarusteet 65 KG-välikaide KG-välikaide on tarkoitettu käytettäväksi työtasojen väleissä kaiteiden sulkemiseen. Ne työnnetään työtason toisen päädyn kaideputkeen ja kiinnitetään Hücco-pultilla ja sokalla reikärasteriin. 50 cm väliin saakka = 2 kpl cm väli = 4 kpl HÜNNEBECK Taittuva työtaso Käyttöohje

5 Osat Kuvaus Valm. tuotenro Paino kg/kpl 50 KG-poikittaiskaide Täydellinen kaide-elementti, joka kiinnitetään tason reunaan, esim. tason päätyyn poikittaiskaiteeksi , KG-ylityssilta Ylittää tasot rakennuksen kulmassa, jos ei käytetä taittuvia kulmatasoja (R+L), vaan taittuvia työtasoja Taso on varustettu jalkalistalla, reunavahvistuksilla, nostolenkeillä sekä kiinnitykseen tarkoitetuilla naulauslevyillä. KG-riipputanko Taittuvan työtason konsolien pystyprofiilia pidennetään riipputangon avulla. Se kiinnitetään 2 pultilla 05 Z ja siihen voidaan kiinnittää tukisauva ja tukilaakeri sekä jälkihoitotaso ,4 26,0 358 KG-tukisauva Jos tukisauvaa käytetään yhdessä riipputangon kanssa, voi telineen tukipisteen sijoittaa alemmaksi (esim. avofasadit). Jokaiseen tukisauvaan kuuluu 2 pulttia 05 Z ,3 42 KG-tukilaakeri Tukilaakerin voi kiinnittää riipputangon rasteriin halutulle tukipisteen korkeudelle 05 Z pultin avulla ,7 43 KG-vaakaside Tämä putki liitetään vaakasiteenä tukisauvan alimpaan liitospaikkaan kahdella M 20x40 pultilla ,4 Pultti M 20x40 MuZ Pultti vaakasideputken kiinnitykseen tukisauvaan , KG-jälkihoitotaso 300 Jälkihoitotaso lisää työtasoa telineellä. Siltä voidaan mm. viimeistellä julkisivua. Lankuista tehty taso on valmistettu samoin kuin taittuvissa työtasoissa. Konsolien kohdalla jälkihoitotasossa on tasokannattajat, jonka etureunan pidikkeisiin riipputangot liitetään 05 Z pulteilla, 4 pultilla jälkihoitotaso 300 (6 pulttia jälkihoitotasossa 450) ,6 446 KG-jälkihoitotaso 450 Kuten edellinen ,2 HÜNNEBECK Taittuva työtaso Käyttöohje 5

6 Osat Kuvaus Valm. tuotenro Paino kg/kpl 0,5 23,5 Pultti 05 Z Riipputangon, tukisauvan, tukilaakerin ja jälkihoitotason liitososa. KG-kiinnitysosa Mahdollistaa muottituen ja tuulisiteen kiinnityksen. Asennetaan Hücco-pultilla ja sokalla taittuvan työtason konsoliin , KG-Silmukkahaka Korvaa konsolissa olevan ripustusosan silloin kun taittuvan työtason ankkurointi hoidetaan raudoitussilmukoilla ,6 2,2 07 KG-Kaidetolppa Tarvittaessa erityispituista kaidetta voidaan käyttää erillistä kaidetolppaa, johon kiinnitetään kaidelankut , 90 KG-Irtonivelkonsoli Täydentää taittuvia työtasoja erikoispituuksissa. Lankkutaso* ja kaidelankut* suunnitellaan ja asennetaan työmaalla. * Puutavaran mitoitus kuormitustilanteen mukaan ,7 Ankkurikartio M24/D+W Ankkurikartion etuosassa on kierre M24, johon konsoli-istukka kiinnitetään. Takaosaan kiinnitettävän betoniankkurointiosan tulee olla D+W-kierteinen , Kartion irrotusväännin SW24 Tällä irrotetaan ankkurikartiot betonista ,25 Asennuspultti M 24x70 Z Tällä kiinnitetään konsoli-istukka ankkurikartioon (Asennus esim. räikällä, jossa on jatko-osa ja hylsy 24) , Naulauslevy Tämän avulla ankkurikartio kiinnitetään seinämuottiin (asennus kartioon kuusiokoloavaimella SW2). Mutkatanko 60 Käytetään kiinnitysankkurina. Betonoidaan ankkurikartioon kiinnitettynä ,6, Ankkuritanko 5 Käytetään kiinnitysankkurina. Leikataan rakennuspaikalla, tankoon kierretään laippamutteri ja betonoidaan ankkurikartioon kiinnitettynä. Huomioitava kuormitusmääräykset. 64 8,4/m Laippamutteri Toimii pidikelevynä kiinnitysankkurissa (sallittu kuormitus 40 kn) ,65 6 HÜNNEBECK Taittuva työtaso Käyttöohje

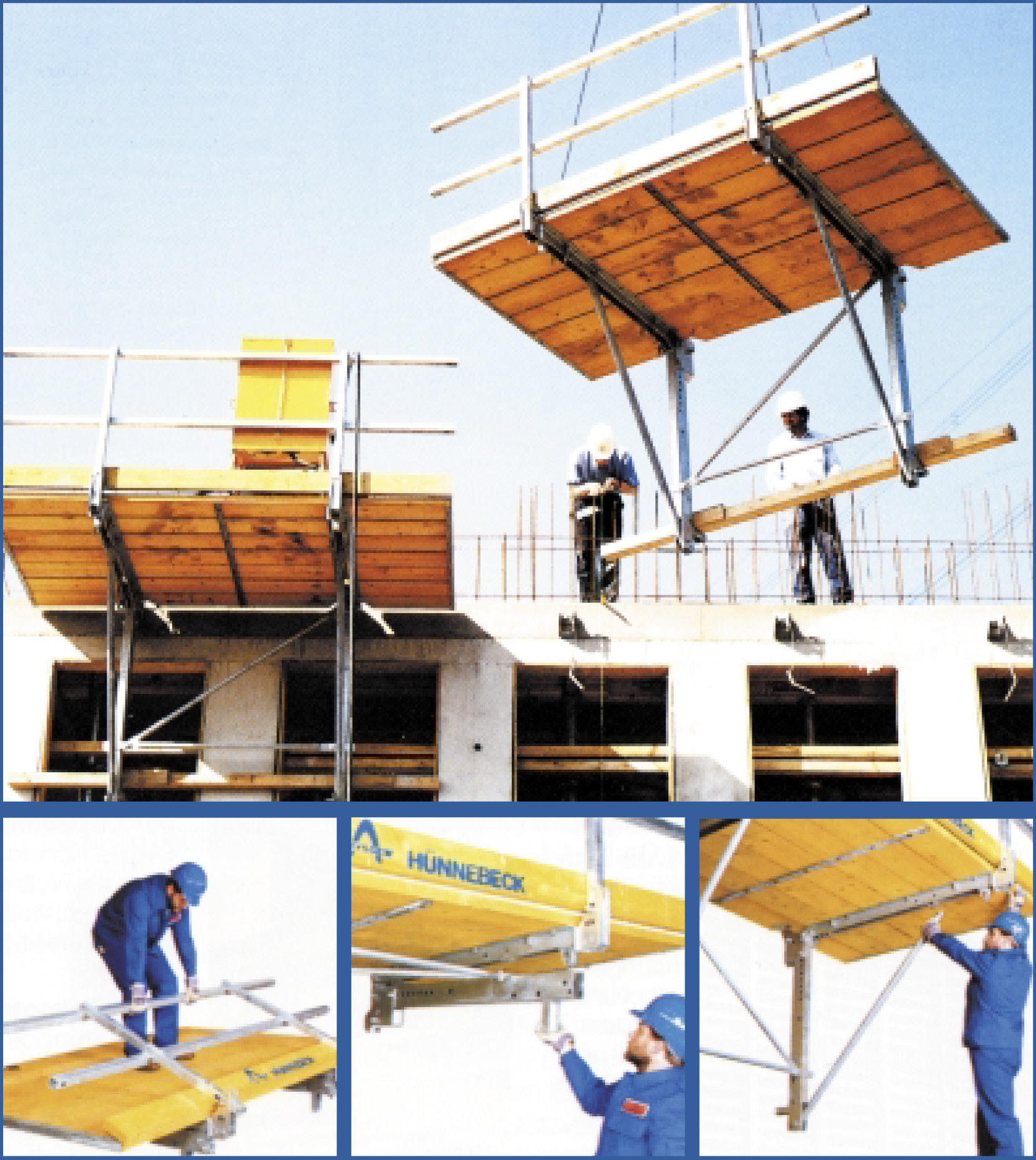

7 Asennus- ja purkuohje kaikille taittuville tasoille Kuljetusasento Varastopuu 5 x 5 x 70 cm Asennus. Aseta kaide paikoilleen, nosta ja anna asettua toivottuun asentoon (suoraan tai kaltevasti). Vedä nostolenkit ulos ja kiinnitä nelihaarainen nostovaijeri. 3. Nosta teline nosturilla noin 2 metrin korkeuteen ja kiinnitä diagonaaliputki pulteilla (+2). Taso on nyt valmis käyttöön Poista kuljetuspultti () ja pultti (2), joka varmistaa diagonaaliputken. Seuraavaksi vedä diagonaaliputki telinekonsolin pystypalkista ulos. Diagonaaliputken kiinnitys: Jousisokka 4 tuotenr Hücco-pultti tuotenr Purku Taittuvan työtason purku tapahtuu päinvastaisessa järjestyksessä. HÜNNEBECK Taittuva työtaso Käyttöohje 7

8 Kulman muodostaminen taittuvilla kulmatasoilla Hücco-pultit + jousisokat KG-kulmakaideputki KG-kulmajalkalista KG-kulmakiinnitys KG-kulmakaideputki KG-kulmakiinnitys Taittuva kulmataso R Taittuva kulmataso L Taittuva kulmataso muodostuu tasoista R ja L, joita käytetään aina yhdessä. Niiden käyttö mahdollistaa 80 cm tasoleveyden säilyvyyden kulmassa. Kaiteen kulmaan syntyvä väli suljetaan kulmakaideputkella, joka kiinnitetään kulmakiinnityksen silmukkaan. Kulman jalkalistaa varten tasossa on kolot. Kaiteen asentoa voi vapaasti muuttaa (pystysuoraan tai kaltevasti ulospäin). Kulman tasokuva (Mitat ovat cm:nä) 80 Käyttö seinän vieressä Taittuvia kulmatasoja R ja L voidaan käyttää myös suoralla seinällä. Tasojen muodon takia muodostuva aukko peitetään vähintään 24x4,5 cm:n lankuilla. Kaiteet jatketaan välikaiteilla (katso s. 0). Suoran seinän tasokuva (Mitat cm:nä) KG-välikaide Aukon peittäminen (Reunaetäisyys) 80 Taittuva kulmataso R 8 HÜNNEBECK Taittuva työtaso Käyttöohje

9 Kulman muodostaminen ylityssillalla KG-ylityssilta KG-kulmakaideputki KG-kulmakiinnitys Taittuva työtaso 300 (450) Taittuva työtaso 300 (450) Kun työtason kuormitus on maksimissaan 300 kg/m 2, on kulman ylitys mahdollista toteuttaa ilman taittuvia kulmatasoja. Tasojen väliin jäävä aukko ylitetään ylityssillalla, joka kiinnitetään tasoihin naulaten siten, että se pysyy paikoillaan. Kaide asennetaan vastaavasti kulmakiinnityksillä ja kulmakaideputkilla. Ylityssillassa on kiinteä jalkalista. Tasokuva (mitat cm:ssä) Min. kulkuleveys =30 Detalji KG-ylityssillasta Reunaetäisyys Min. 5 reunaetäisyys Nostolenkki Naulauslevy HÜNNEBECK Taittuva työtaso Käyttöohje 9

10 Pituussovitus täyttötasoja käyttäen cm KG-välikaide Hücco-pultit + jousisokat cm min. 75 cm min. 75 cm Pituussovitus (täyttötaso) Taittuvia työtasoja käytettäessä tasojen väleihin voi pituutta sovitettaessa syntyä aukkoja, joita pitää ylittää lankuista tehdyillä täyttötasoilla. Tähän tarkoitettujen lankkujen tulee olla vähintään 24x4,5 cm (jalkalista 5x3 cm). Pituuden tulee olla aukko + 2x vähintään 75 cm limitys. Liukastumisen vaara tulee estää. Käytettäessä tasoja suojatelineenä huomioi sivun 4 ohjeet. Välikaiteella jatketaan kaiteessa syntynyt aukko. Se kiinnitetään toiseen reunaan (50-00 cm pituussovituksessa molempiin reunoihin) tason käsi- ja välijohdeputkiin kukin yhdellä Hücco-pultilla + jousisokalla. Maksimi aukkoleveys on huomioitava kaiteiden kuormituksessa. Poikittaiskaide telineen päädyssä Poikittaiskaide on 50 cm pituinen telineosa, joka kiinnitetään taittuvan työtason reunaan. Käyttö on mahdollista näin esim. telineen päädyssä (ei yhtenäisesti jatkuvien tasojen tapauksessa) mutta myös rakennuksen sisäkulmassa. Tässä tapauksessa poistetaan vakiokaide tasosta ja tilalle laitetaan poikittaiskaide Mitta A = 80 cm, ei muotteja Mitta A = 30 cm, muotit A Esim. Konsoli läpikulun säilyttämiseksi. Tässä tapauksessa täytyy huomioida, ettei muotin paino rasita tason päätyä. Siihen tarkoitukseen on tarkoitettu konsolit (esim. konsoli tuotenr ). Poikittaiskaiteen pituutta voi lisätä välikaiteiden avulla 250 cm asti. 280 cm 50 cm 50 cm KG-poikittaiskaide KG-poikittaiskaide 0 HÜNNEBECK Taittuva työtaso Käyttöohje

11 Konsolien pystyprofiilien jatkaminen Taittuva työtaso = Pultti 05+sokka 2 = Hücco-pultti+jousisokka KG-tukisauva KG-vaakaside Pultti M 20x40 MuZ 9x20=80 KG-riipputanko KG-tukilaakeri F 50 Kun konsolien pystyprofiilit pidennetään, voi taittuvaa työtasoa käyttää myös teräsrunkoisissa rakennuksissa tai rakennuksissa, joissa on isoja seinäaukkoja. Tason tukipistettä on tällöin muutettava ja se voi olla 400 cm telinetason alapuolella. Näin voi tasoja käyttää telineluokassa 3 (250 kg/m 2 ) DIN 4429 osa mukaan (muotin kanssa tai ilman). Asennusjärjestys. Nosta taittuva työtaso A nosturin avulla (katso myös s. 7). 2. Kiinnitä diagonaaliputki B ja tukisauva C konsolin vaakapalkkiin A (kumpikin yhdellä pultilla +2). 3 Kiinnitä riipputanko D kahdella pultilla konsolin pystypalkkiin A 2. Toinen pulteista pitää myös diagonaaliputkea B. 4. Seuraavaksi liitä tukisauva C yhdellä pultilla () riipputankoon D ja laita tukilaakeri E oikeaan korkeuteen. 5. Asenna vielä vaakaside F lisätueksi kahdella pultilla M 20x40 MuZ. A2 B A A A2 Konsolien pystypalkkien pidennys koostuu: Kuvaus KG-riipputanko KG-tukisauva KG-tukilaakeri KG-vaakaside Pultti 05 Z +sokka Pultti M 20x40 MuZ Tuotenro Osien määrä taittuva työtaso 300 varten Osien määrä taittuva työtaso 450 varten B D C D E HÜNNEBECK Taittuva työtaso Käyttöohje

12 Jälkihoitotaso 80 työtaso. Etäisyyttä ylemmästä telinelavasta voi säätää (20 cm:n välein) 400 cm asti. Erityisesti kun tehdään muottityötä, voidaan jälkihoitotasolta tehdä erilaisia töitä, esim. telineen ripustusosien asennuksen purku, tuulisiteiden asennus, fasadin viimeistely. Jälkihoitotasoa voi kuormittaa telineluokan 2 DIN 4420 osan mukaisesti (50 kg/m 2). Min. 240-max. 400 Taittuva työtaso = pultti 05 Z +sokka KG-riipputanko 00 Jälkihoitotaso koostuu: Kuvaus Jälkihoitotaso 300 Jälkihoitotaso 450 KG-riipputanko Pultti 05 Z + sokka Tuotenro Osien määrä taittuva työtaso 300 varten Osien määrä taittuva työtaso 450 varten Jälkihoitotaso Asennusjärjestys:. Jälkihoitotaso B asennetaan nosturilla pukeille. Tätä apurakennetta tarvitaan tason etäisyyden ollessa pienempi tai 380 cm. 2. Kun jälkihoitotaso on aukaistu, laitetaan riipputangot C tasokannattajissa olevien aukkojen läpi ja kiinnite tään kahdella pultilla toivotulle korkeudelle (tarkista, että riipputanko on oikeassa asennossa). 3. Taittuva työtaso A kootaan kuten s. 7 on esitetty ja nostetaan nosturilla jälkihoitotason kohdalle. Diagonaaliputkea A ei vielä ole kiinnitetty alapäästä. Nosturi kallistaa tasoa niin paljon, että konsolin pystypalkki A2 voidaan kiinnittää 2 pultilla riipputankoon C. Samalla kiinnitetään myös diagonaaliputki A. Jälkihoitotason käyttöönotolla saadaan alapuolinen A A A2 C C B B B 2 HÜNNEBECK Taittuva työtaso Käyttöohje

13 Rakennuksessa olevien aukkojen ylittäminen vaakatuen avulla Ylitystuki (estää alas kiepahduksen) Aukon leveys Ylitystuki Mahdollinen aukkoleveys työtasoa käytettäessä työtelineenä + suojatelineenä Parru 2/24 cm,40 m,00 m Muotin vaakajäykistepalkki ylitystukena 0 4 Parru 2/4 ylitystukena (lajitteluluokka 50 DIN 4074) Muotin vaakajäykistepalkki 4,00 m 3,00 m Telineluokka GG 3 asti GG 6 asti GG = Telineluokka DIN 4420 osan mukaan (Gerüstgruppe) 4 cm puutäyte R 24-palkkiside 250 tuotenro Konsolin korkeussäätö Käyttömahdollisuudet muuraustyössä: Maks. 50 cm Seurattava muurauksen painumaa HÜNNEBECK Taittuva työtaso Käyttöohje 3

14 Käyttö suojatelineenä Taittuvaa työtasoa voidaan käyttää suojatelineenä DIN 4420 osan mukaan noudattaen vastaavaa telineluokka 3:a (pinta-alaan yhdistetty hyötykuorma 200 kg/m 2 ). Samalla voidaan käyttää vakiokiinnitystä sekä myös silmukkahakaa. Suurin sallittu tasojen väli on,0 m. Konsolin korkeussäätöä saa nostaa 50 cm asti. Kaikki tiedot, jotka koskevat suoja- tai työtelineen käyttöä, ovat voimassa käytettäessä niitä enintään 00 m maapintaa korkeammalla. Yleiskatsaus:. Putoamissuojateline DIN 4420 osa mukaan. 2. Suojateline DIN 4420 osa mukaan. 3. Vesikaton putoamissuoja DIN 4420 osa mukaan. Detalji: pituussovitus Tasokuva (mitat cm:nä) Maks. 00 * 50 Maks *=Pituussovituksen todellinen mitta on aina 4 cm suurempi kuin esitetty mitta. Täyttötaso putoamissuojateline tapauksessa: Täyttötason väli 50 cm asti: kerros lankkuja 24x4,5 cm. Täyttötason väli 50 cm:stä 00 cm asti: 2 kerrosta lankkuja 24x4,5 cm.. Taittuvan työtason käyttö putoamissuojatelineenä DIN 4420 osan mukaan Käyttö normaaliasennossa (ilman korkeussäätöä). Käyttö enintään 50 cm korkeussäädöllä. Min.,30 m,80 m 0,30 m Putoamiskorkeus enintään 3,00 m. Min.,30 m,80 m 0,30 m 0,50 m Putoamiskorkeus enintään 3,00 m. Putoamiskorkeus enintään 3,00 m. 4 HÜNNEBECK Taittuva työtaso Käyttöohje

15 Käyttö suojatelineenä 2. Taittuvan työtason käyttö suojatasona DIN 4420 osan mukaan Korkeussäätö enintään 50 cm Raon peittäminen Suojapeite Jos taittuvaa työtasoa käytetään suojatasona, pitää kaiteeseen rakentaa vähintään 60 cm suojapeite 5/ 4,5 cm laudoista. Laudat naulataan yhteen sidelautojen avulla, jotka on sijoitettu jokaisen kaidepylvään viereen. Tason ja rakennuksen väliin syntynyt rako tulee täyttää laudoilla. Detalji: suojapeite (Mitat cm:nä) Kaidepylväät Lauta 5/4,5 Taittuva työtaso ~ Sidelauta (kiinnitetty nauloilla lautoihin) 3. Telineen käyttö vesikaton putoamissuojatelineenä DIN 4220 osan mukaan A 80 cm Räystään syvyys Taulukko tason maksimikorkeusaseman laskentaan räystään syvyydestä riippuen. Min. 20cm 00 cm Mitta A (m) Korkeussäätö Enintään 50 cm H Hyväksytty suojaverkko tai vastaava suojapeite: ZH / 584 -todistus peitteiden ja suojaverkkojen tarkastukselle Mitta H (m) Taittuva työtaso Esimerkki maksimimitan H (etäisyys räystäslaudasta tasoon laskemisesta) Räystään syvyyden mitta A = 0,4 m Tulos H (Tason korkeusasema) = 0,9 m HÜNNEBECK Taittuva työtaso Käyttöohje 5

16 Käyttö työtelineenä Taittuvaa työtasoa voidaan käyttää työtelineenä sekä ilman muottia raskaasti kuormitettuna (esim. raudoitustyön aikana) että muottien kanssa keveämmällä työskentelykuormituksella (ei materiaalivarastointia). Yleiskatsaus:. Työtaso ilman muotteja. 2. Työtaso muottien kanssa, muotit tuettuna yläpohjaan. 3. Työtaso muottien kanssa, muotit tuettuna taittuvalta työtasolta.. Työtaso ilman muotteja Korkeussäätö = enintään 50 cm Perusasennus Telineluokkien 3-6 käyttömahdollisuudet Telineluokka DIN 4420 osan mukaan Pinta-alalle tuleva hyötykuorma 200 kg/m kg/m kg/m kg/m 2 Muottienkuormitus yhdessä ilman Korkeussäätö perusasennuksesta enintään 50 cm* 35 cm 20 cm Kulman muodostaminen taittuvista kulmatasoista R+L mahdollinen Kulman muodostaminen sovituksen avulla (sivu 9) mahdollinen Pituussovitus 00 cm 00 cm 00 cm 00 cm 50cm Jälkihoitotaso Konsolin pystyprofiilin pidennys Silmukkahaka mahdollinen mahdollinen mahdollinen *= Silmukkahakoja käytettäessä on maksimi korkeussäätö 25 cm. Korkeussäätö 50 cm asti on mahdollinen, jos pituussovitus rajoitetaan 40 cm. Detalji: pituussovitus Tasokuva (Mitat cm:nä) Keskelle sijoitettu KG- Irtokonsoli Kun pituussovitus tuetaan keskeltä KG-Irtokonsolilla, on sitä mahdollista pidentää,50 m asti. 50 pidennys HÜNNEBECK Taittuva työtaso Käyttöohje

17 Käyttö työtelineenä 2. Työteline, muotit tuettuna yläpohjalta Maks.,20m Muottituki Betonointitaso Seinämuotti Taittuva työtaso Taittuva työtaso Telineluokka 3 DIN 4420 mukaan (pinta-alalle tuleva hyötykuorma 200 kg/m 2 ). Seinämuotin korkeus maksimi 5,40 m. Betonointitaso: telineluokka (75 kg/m 2 ). Jälkihoitotason käyttö mahdollinen. Telineluokka 2 (50 kg/m 2 ). Pituussovituksen täyttötaso enintään,00 m. Konsolien korkeudensäätö ei ole sallittu! Huomio! Muotin ollessa yli 3,00 m tarvitaan putoamissuojausta (esim. 2 betonointitasoa). Jälkihoitotaso 3. Työteline, muotit tuettuna taittuvalta työtasolta Maks.,20 m Taittuva työtaso Telineluokka 3 DIN 4420 mukaan (pinta-alalle tuleva hyötykuorma 200 kg/m 2 ). Seinämuotin korkeus maksimi 5,40 m. Betonointitaso: Telineluokka (75 kg/m 2 ). Betonointitaso Seinämuotti Muottituki Jälkihoitotason käyttö mahdollinen. Pituussovituksen täyttötaso enintään,00 m. Konsolien korkeudensäätö ei ole sallittu! Tuulennopeus 5 m/s asti. (Nosturityö pitää lopettaa tuulen ollessa näin kova). Taittuva työtaso Huomio! Muotti kiinnitetään yläpohjaan: - kun tuulennopeus ylittää 5 m/s - tuplausmuotin asennuksen jälkeen - pitkien työseisauksien ajaksi Muotin ollessa yli 2,70 m tarvitaan tuuliketjuja (esim. kiristysketju). Detalji: muottitukien kiinnitys (mahd. vain konsolipalkkeihin). Siipimutteri 5 Vinotuen aluslaatta Jälkihoitotaso Hücco-pultti + jousisokka KG-kiinnitysosa (muottituen ja tuulisiteen kiinnitykseen) HÜNNEBECK Taittuva työtaso Käyttöohje 7

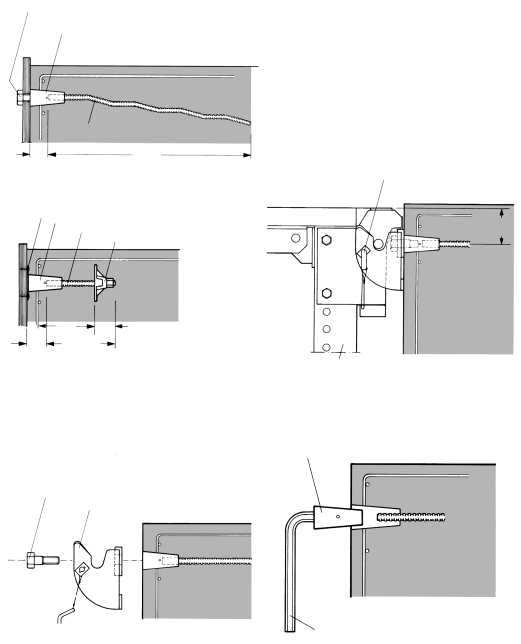

18 Taittuvan työtason kiinnitys rakennukseen a. Ankkurointiosan kiinnitys mutkatangolla Asennuspultti M 24x70 Ankkurikartio M 24/D+W Mutkatanko 3. Taittuvan työtason ripustus Kun kiinnityspaikalla betonin lujuus on B5, ripustetaan taittuva työtaso nosturilla konsoli-istukoihin. Teline pitää lukita varmistuspulteilla (konsoli-istukat varustettu varmistuspulteilla) paikalta siirtymisen estämiseksi. Tässä asennusohjeessa esitetyissä käyttötavoissa voi olla seuraavat kuormitukset: Maksimi horisontaalikuormitus: 6 kn Maksimi vertikaalikuormitus: 2 kn Kulmatelineiden R+L kiinnityksessä: H: 22 kn V: 24 kn Huomautus: Annettujen kuormituksien vuoksi tulee rakennuksen ja rakennusosan lujuus varmistaa. 6 cm 60 cm b. Ankkuritangolla ja laippamutterilla Varmistuspultti Naulauslevy Ankkurikartio M 24 D+W Ankkuritanko 5 Laippamutteri hm 25 cm 6 cm (Naulauslevy asennetaan kuusioavaimella SW 2). 6 cm 2,5 cm 2. Konsoli-istukan asennus Muotin poistamisen jälkeen kiinnitetään konsoli-istukka asennuspultilla M 24x70 ankkurointiosaan. Asennus esim. räikkäavaimella, jossa on jatko-osa ja hylsy SW 24. Taittuva työtaso 4. Ankkurointiosan poisto Konsoli-istukka ruuvataan pois ja ankkurikartio poistetaan betonista kuusioavaimella SW 24. Ankkurikartio M 24/D+W Asennuspultti M 24x70 Konsoli-istukka Kuusioavain SW 24 8 HÜNNEBECK Taittuva työtaso Käyttöohje

19 Taittuvan työtason kiinnitys rakennukseen Kiinnityspaikkojen vaakaetäisyydet (Kiinnityspaikkojen sijoitus rakennuksen kulmissa, katso s. 8+9). Lisäraudoitus minimireunaetäisyyksien tapauksissa Lisäraudoitus 500 S teräksestä Ø 0 mm (mitat cm:nä). Tasokuva (Mitat cm:nä) Min. 0 2 kpl raudoitehakoja 75/H/75 75 Min. 8 H Maks. 5 Rasterimitta = 50 Minimietäisyys reunasta = 5 Min. 5 Pitkittäisraudoite 2 kpl kulmahakoja 75/ Käyttö silmukkahaan kanssa Taittuva työtaso voidaan kiinnittää rakennukseen myös raudoitesilmukoilla. Työtason konsoleista poistetaan vakioripustusosa ja tilalle asennetaan KG-silmukkahaka. Kiinnityssilmukoiden rekennemitat 50 Pultti M 20 Kiinnityssilmukka ds 0 mm BSt 500 S Kiinnitys raudoitukseen 5-7 cm 5 cm 5 cm 50 cm 50 cm Rasterimitta Silmukkahaka Käyttömahdollisuuksista katso taulukko s. 6. Kiinnityspaikan kuormitukset: Maksimi vaakakuormitus:,5 kn Maksimi pystykuormitus: 3,0 kn Kiinnityssilmukka ds 0 mm BSt 500 S HÜNNEBECK Taittuva työtaso Käyttöohje 9
