1 LK Jakotukkikaappi VT RF / VT RF-täydellinen (vuotosuojattu) Rakenne LK Jakotukkikaappi VT RF Vuotosuojattua LK Jakotukkikaappia VT RF käytetään, kun halutaan peittää LK Jakotukki RF. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkien läpivientireiät. Näin voidaan varmistaa mahdollisten vuotojen ohjaus näkyviin haluttuun tarkastuspisteeseen. Kaappi on valmistettu 1 mm jauhemaalatusta teräslevystä. Vuotosuojattu LK Jakotukkikaappi VT RF asennus ohjeineen täyttää ruotsalaiset toimialasäännökset (Säker Vatteninstallation). Kaappi toimitetaan kansi ja kehys asennettuna. Mukana tulee myös putkiläpiviennit, ylivuotoputken holkki, johtoläpiviennit sähköjohtoja varten, roiskelevyt sekä asennusohje. Toimitettaessa kaapin kannessa on ruuvimeisselillä käy-tettävä salpa ja lisävarusteena on saatavana lukko ja avain. Kaapin sivuseinissä on puhkaistavat reiät mahdollisia syöttöputkia varten. Taulukosta Putkikoot näet mitkä putkityypit ja koot sopivat LK Jakotukkikaappiin VT RF. Vuotosuojattu LK Jakotukkikaappi VT RF voidaan upottaa seinään, jonka rakennesyvyys on vähin tään 95 mm. Kaappi voidaan kiinnittää myös pinta-asennuksena olemassa olevalle seinälle käyttäen apuna LK Sokkelia VT RF, joka peittää kaapin ja lattian välisen putki asennuksen. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineen kiinnitystä varten, jos kaappi halutaan asentaa ennen betonilaatan valua. Jos jakotukki asennetaan LK Jakajasekoitus ryhmän VS kanssa, valitse LK Sekoitusryhmäkaappi VT RF. Esikasattu vuotosuojattu LK Jakotukkikaappi VT RF-täydellinen sisältää LK Jakotukkikaapin VT RF, jossa on valmiiksi asennettuna LK Jakotukki RF. Jakotukki on varustettu LK Kytkentäliittimillä 16 mm PE-X-/PAL-putkia varten. Jakotukin menorunkoon on asennettu LK Palloventtiili. Jako tukin paluurunkoon on asennettu säätöventtiili LK OptiFlow EVO II. Lisäksi jakotukki on varustettu LK Ohituksella RF. Huom! Esikasattu LK Jakotukkikaappi VT RFtäydellinen on tarkoitettu oikeanpuoleiseen asennukseen, eli jakotukin syöttöputket liitetään oikealta, joko kaapin sivuseinän tai pohjan kautta. Jakotukin liitäntä on 1 sisäkierre. LK Jakotukkikaappi VT RF Esikasattu LK Jakotukkikaappi VT RF-täydellinen Tämä tuote on valmistettu ruotsalaisten vesiasennusnormien (Branschregler Säker Vatteninstallation) mukaan. Toimittaja takaa tuotteen toiminnan noudatettaessa vesiasennusnormeja ja asennusohjeita. 1

2 Asennus Uppoasennus seinän runkoon Seinän rungon rakennesyvyys on oltava vähintään 95 mm. Jos syöttöputket liitetään sivusta, puhkaistavien reikien suojukset poistetaan vasaralla tai ruuvimeisselillä. Varmista, että seinässä on koolauspuut kaapin kiinnitystä varten. Työvaiheet Huom! Jos kaappi sijoitetaan märkätiloihin, sen aukko ei saa olla märkäalueella 1. Alla olevasta kuvasta näet, miten määritellään märkäalue 1 Säker Vatteninstallation -säännösten mukaan. 1,0 m Märkäalue 1 1,0 m Asennuskuva 1 Jos syöttöputki tulee sivulta, puhkaistavien reikien suojukset poistetaan. Asenna mukana tulevat putkiläpiviennit syöttöputkea varten, katso asennuskuva 8 alla. Märkäalue 1 Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Kaapin pohjan läpivientireikiin laitetaan läpivientitiivisteet, jotka sisältyvät toimitukseen. Asenna mukana tuleva ylivuotoputken holkki putkiyhteeseen, katso asennuskuva 13 otsikon Työvaiheet alla. Liitä sen jälkeen LK Suojaputki (kokoa 25 mm) ylivuotoputken holkkiin ja sijoita putken lasku sopivaan paikkaan. Yleensä ylivuoto putken lasku tulee kaapin alla olevasta seinästä, katso asennuskuvat otsikon Työvaiheet alla. Mahdollinen vuoto on havaittava nopeasti, joten ylivuotoputki tulee sijoittaa sen mukaan. Suojaputken pituus saa olla enintään 1,5 metriä. Ylivuotoputki kiinnitetään ja sen pää tulee mahdollisen vesieristyksen ulkopuolelle, missä siihen laitetaan mukana tuleva läpivientikaulus. Asennuskuva 2 Asenna kaappi samaan tasoon seinän rungon kanssa. On tärkeää, ettei kaappi ole seinän rungon ulkopuolella, sillä seinälevy tulee kaapin reunan päälle, katso asennuskuvasta 18, miten seinälevy asennetaan kaapin päälle. Kiinnitä kaappi mukana tulevilla ruuveilla. Ruuveihin kuuluu tiivisterenkaat. Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle ja kaadolle jäisi tilaa. 2

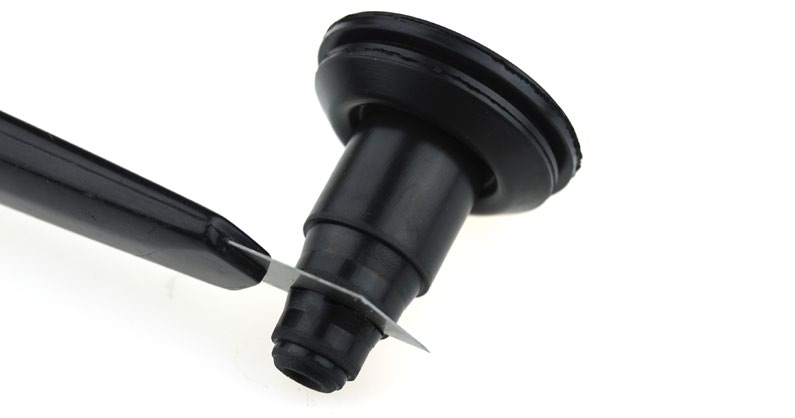

3 Muokkaa putkiläpiviennit sopivan kokoisiksi puukolla tai saksilla. Katso asennuskuvat 5 6 yllä. Asennuskuva 3 Asennuskuva 7 Asenna lattialämmitysputkien ja syöttöputkien läpiviennit. Ole erityisen huolellinen läpi vientien asennuksessa, jotta niistä tulee tiiviit. Katso asennuskuva 7. Asennuskuva 4 Asenna ensin konsolikiinnikkeet ja sen jälkeen jakotukki kiinnikkeisiin. Käytä mukana tulevia siipimuttereita ja aluslevyjä. (Esikasatun LK Jakotukkikaappi VT RF-täydellisessä jakotukki on jo valmiiksi asennettuna, katso asennuskuvat 3 4 yllä.) Asennuskuva 8 Asennuskuvassa 8 putkiläpivienti on asennettu sivulta tulevaa syöttöputkea varten. Samaa läpivientiä käytetään myös, jos syöttöputki tulee kaapin pohjasta. Asennuskuva 5. Putkiläpivienti 8 20 lattialämmitysputkille. Asennuskuva 6. Putkiläpivienti syöttöputkelle/suojaputkelle kokoa Syöttöputkelle 32 RiR varustettuna 40 mm suojaputkella on olemassa erikseen tilattava putkiläpivienti, tuotenro Asennuskuva 9 3

4 Käyttämättömät reiät tiivistetään mukana tulevilla LK Tiivistetulpilla. Ole erityisen huolellinen tiivistetulppien asennuksessa, jotta niistä tulee tiiviit. Katso asennuskuva 9. Asennuskuvassa 12 syöttöputki tulee sivulta. Samaa läpivientiä käytetään myös, jos syöttöputki tulee kaapin pohjasta. Asennuskuva 10 Asennuskuva 13 Pujota lattialämmitysputki putkiläpiviennistä. Katso asennuskuva 10. Asennuskuva 14 Asennuskuva 11 Liitä lattialämmitysputki jakotukkiin. Katso asennuskuva 11. Asennuskuva 15 Asennuskuva 12 Asenna LK Ylivuotoputken holkki 25 putken istukkaan. Liitä LK Suojaputki 25 muhviin (LK Suojaputki 25 ei kuulu kaapin toimitukseen), katso asennuskuvat Suojaputken pituus saa olla enintään 1,5 metriä. 4

5 Kun LK Ylivuotoputken holkki ja LK Suojaputki 25 on asennettu, tehdään kaapin pohjassa olevien putkiläpivientien tiiviyden tarkastus. Sido suojaputki niin, että sen pää jää hieman kaapin pohjan yläpuolelle. Kaada vettä kaapin pohjan reunan tasolle ja odota noin 10 minuuttia. Tarkista tämän jälkeen, että kaapin pohja on tiivis. Asenna mukana tulevat kaapeliläpiviennit, katso asennuskuva 17. Kaapin pohjan tiiviyden tarkastuksen jälkeen ylivuotoputki kiinnitetään laskevaan asentoon, katso asennuskuva 15. Putken toiseen päähän asennetaan mukana tuleva läpivientikaulus. Yleensä ylivuotoputken lasku tulee kaapin alla olevasta seinästä, katso asennuskuvat Mahdollinen vuoto on havaittava nopeasti, joten ylivuotoputki tulee sijoittaa sen mukaan. Ylivuoto putken pää tulee mahdollisen vesieristyksen ulkopuolelle, missä siihen laitetaan mukana tuleva läpivientikaulus. Huom! Varmista, että suojaputki pysyy paikallaan läpivientikauluksen asennuksessa. Käytä mukana tulevaa putkikannaketta. Asennuskuva 18 Asenna seinälevyt ja varmista, että ne tulevat noin 10 mm kaapin reunojen päälle, katso asennuskuva 18. Asennuskuva 16 Huom! Varmista, että seinälevy tulee noin 10 mm kaapin reunojen päälle. Puhkaise sähköjohtoja varten tarvittava määrä reikiä, katso asennuskuva 16. Asennuskuva 17 Asennuskuva 19 5

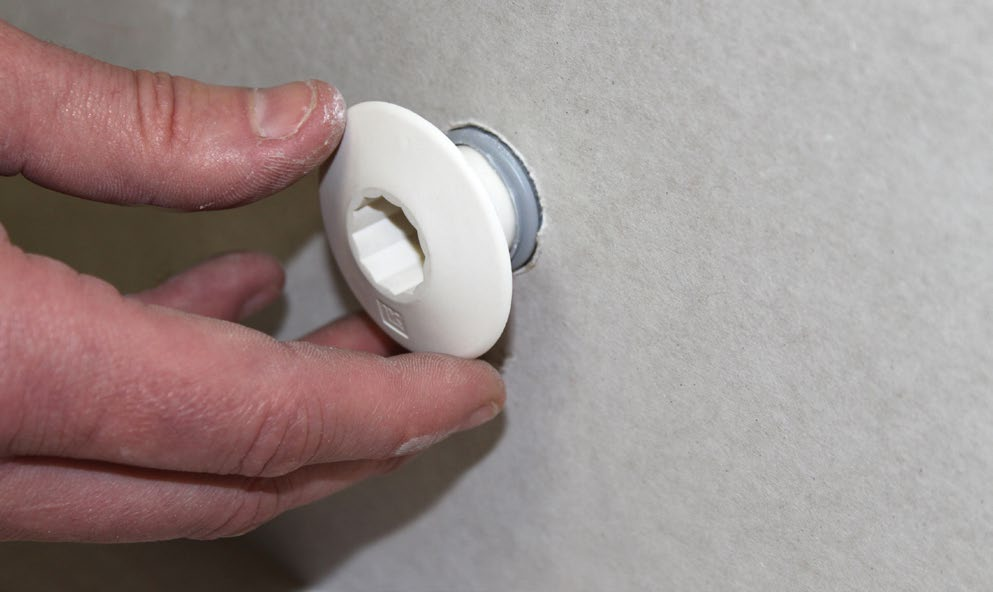

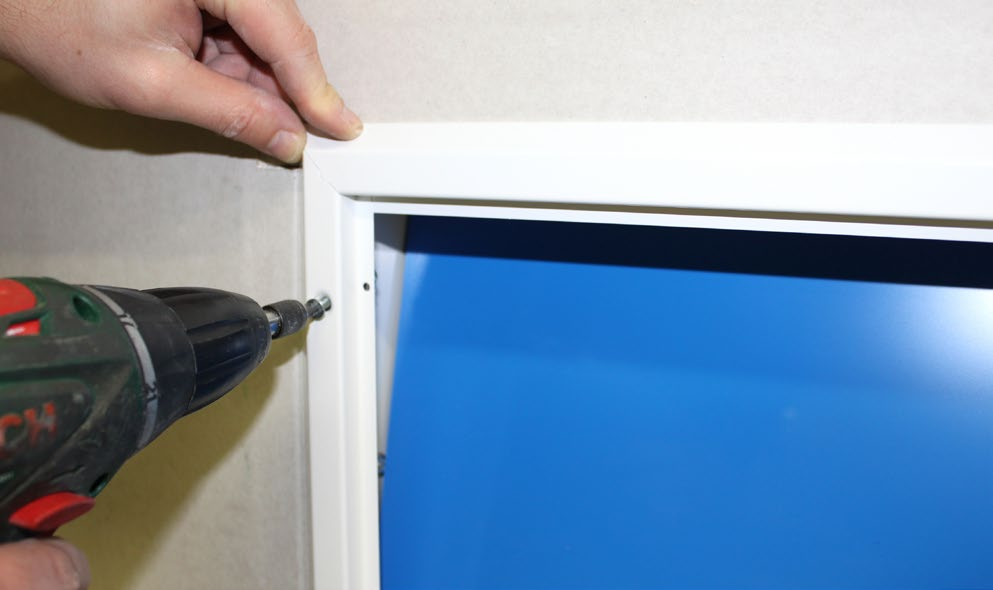

6 Jätä noin 2 mm suojaputkea valmiin seinäpinnan yli, katso asennuskuva 19. Mahdollinen vesi eristys tehdään vesieristyksen valmistajan ohjeiden mukaan. Asenna mukana tulevat roiskelevyt. Asenna roiskelevyt niin, että kaapin koko leveys peittyy. Katso asennuskuva 22. Asennuskuva 20 Asennuskuva 23 Asennuskuva 24 Asennuskuva 21 Asenna tämän jälkeen mukana tuleva päätytiiviste, katso asennuskuvat Nokare liimaa tai silikonimassaa pitää tarvittaessa päätytiivisteen paikallaan. Asenna kaapin kehys mukana tulevilla ruuveilla ja peitä ruuvien kannat valkoisilla peitetulpilla, katso asennuskuvat Asennuskuva 25 Asennuskuva 22 Asenna tämän jälkeen kansi. Käytä uraruuvimeisseliä lukitsemiseen, katso asennuskuva 25. 6

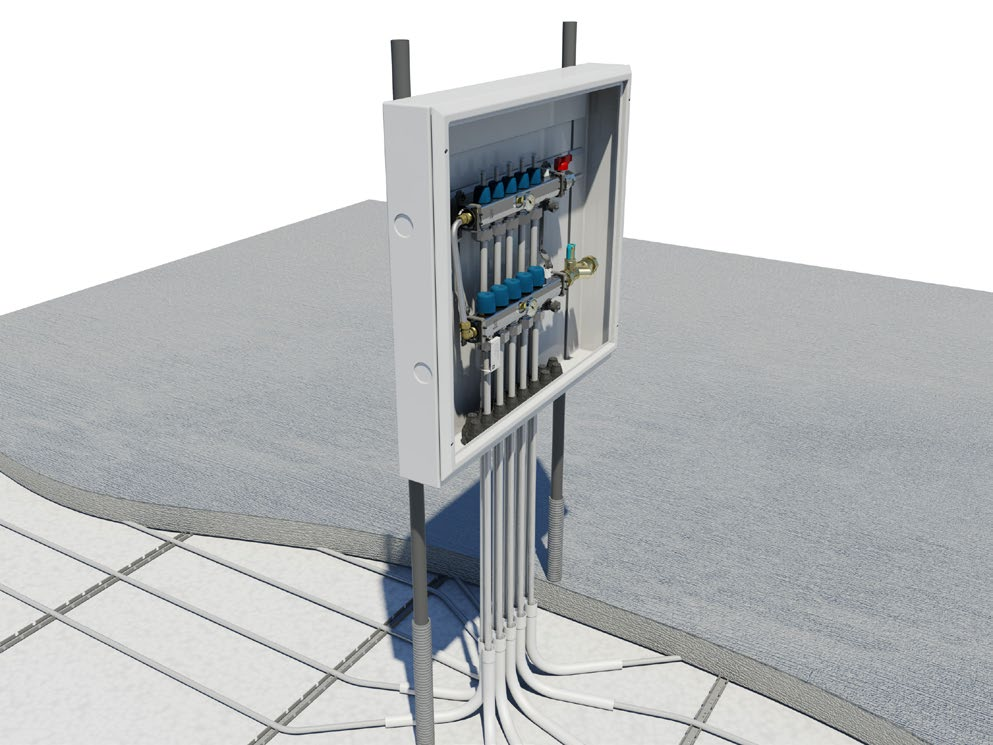

7 Pinta-asennus seinään Noudata kappaleen Asennus seinän runkoon ohjeita. Kiinnitä kaapin takaosa seinään sopivilla ruuveilla/tapeilla. Asennuskorkeus tulee olla suhteessa LK Sokkelin VT RF korkeuteen. LK Sokkelilla VT RF peitetään kaapin alla olevat putket kaapin pinta-asennuksessa, lisätietoja kappaleessa Tuotetiedot. Jos kaappi varustetaan LK Sokkelilla VT RF kaapin alla olevien putkien peittämiseksi, kaapin pohjan ja valmiin lattian väli tulee olla vähintään 120 mm ja enintään 150 mm. LK Kaappiteline ja LK Jakotukkikaappi VT RF. Asenna mukana tulevat neljä M8-pulttia kaapin takaosaan. Kiinnitä putkikannakkeet pulttien päihin. Laita pyörötangot ja mukana toimitettavat suojaputkipalat paikoilleen. Suojaputket estävät telineen kiinnittymisen betoniin joten teline on uudelleen käytettävissä. Iske pyörötangot eristyksen läpi hiekkaan, kunnes asennus tuntuu tukevalta. Nosta kaappi sopivalle korkeudelle ja kiristä putkikannakkeet. LK Jakotukkikaappi VT RF ja lisävaruste LK Sokkeli VT RF asennettuna. Teippaa suojaputket kiinni telineen jalkoihin, jotta suojaputket eivät nouse ylös valun yhteydessä. Asennus LK Kaappitelineen kanssa Kaapin takaosassa on neljä M8-mutteria, joita voidaan käyttää, jos halutaan asentaa kaappi ennen betonilaatan valua. Apuvälineenä voidaan käyttää LK Kaappitelinettä, joka asennetaan alla olevan ohjeen mukaisesti. LK Kaappiteline ja kiinnityskannakkeet. Asennettu kaappiteline. 7

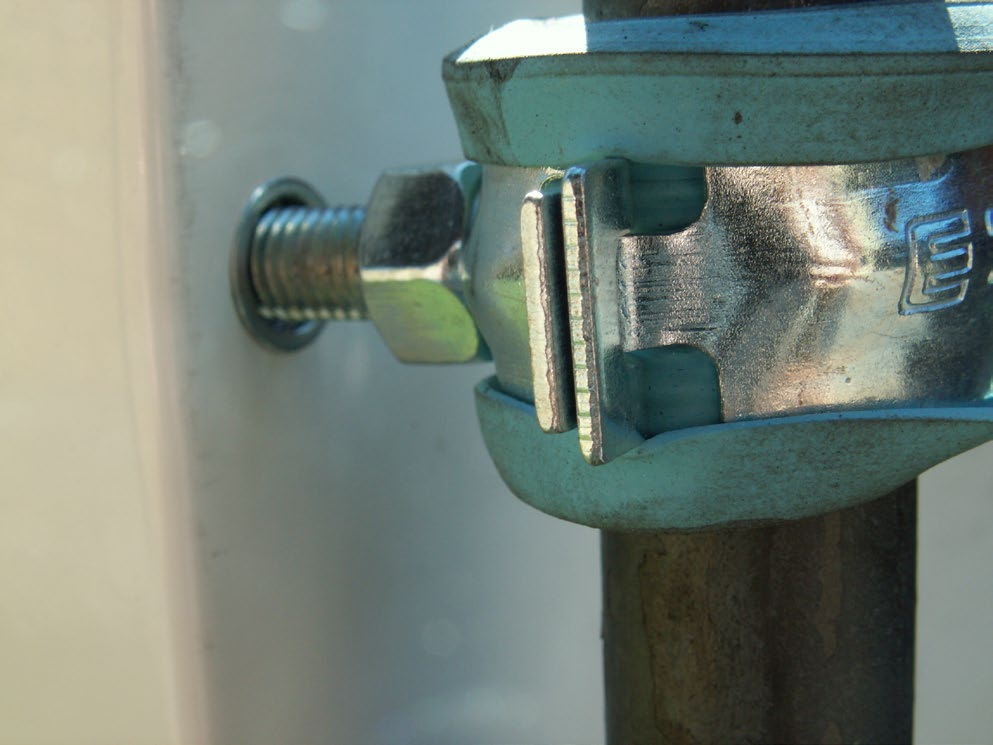

8 Putkikoot Alla olevasta taulukosta näet mitkä koot ja putkityypit sopivat LK Sekoitusryhmäkaappi VT RF:lle/esikasatulle LK Sekoitusryhmäkaappi VT RF-täydelliselle. Lähikuva telineen kiinnityksestä kaappiin. Putkiläpivienti PE-putki Metalliputki RiR (putki putkessa) suojaputkikoko Putkiläpivienti , 12, 16 ja 20 mm Putkiläpivienti syöttöputkea (PE) varten 20, 25 ja 32 mm 22 ja 28 mm 34 mm LK Putkiläpivienti 32 RiR* 40 mm *tilattava erikseen Mittapiirrokset Puhkaistavat reiät 2 kpl x 40 mm molemmin puolin 37, ,5 Läpivientireiät 18 kpl x 40 mm LK Jakotukkikaappiin VT RF

9 Puhkaistavat reiät 2 kpl x 40 mm molemmin puolin , ,5 Läpivientireiät 28 kpl x 40 mm LK Jakotukkikaappiin VT RF Puhkaistavat reiät 2 kpl x 40 mm molemmin puolin 37, ,5 Läpivientireiät 42 kpl x 40 mm LK Jakotukkikaappiin VT RF

10 Tuotetiedot Nimi Tuotenro Lisätiedot LK Jakotukkikaappi VT RF Jakotukeille VKF-RF 2 4 LK Jakotukkikaappi VT RF Jakotukeille VKF-RF 5 9 LK Jakotukkikaappi VT RF Jakotukeille VKF-RF LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 2 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 3 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 4 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 5 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 6 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 7 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 8 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 9 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 10 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 11 asennettuna LK Jakotukkikaappi VT RF-täydellinen Esikasattu kaappi, jossa VKF-RF 12 asennettuna LK Sokkeli VT RF 550 (syvyys 95) Lisävaruste pinta-asennukseen LK Sokkeli VT RF 800 (syvyys 95) Lisävaruste pinta-asennukseen LK Sokkeli VT RF 1150 (syvyys 95) Lisävaruste pinta-asennukseen LK Kansi VT RF Varaosa LK Kansi VT RF Varaosa LK Kansi VT RF Varaosa LK Avainlukko Lisävaruste LK Putkiläpivienti Varaosa LK Putkiläpivienti Varaosa LK Tiivistetulppa Varaosa LK Putkiläpivienti 32 RiR ja 40 mm suojaputki Lisävaruste (myydään pareittain) LK Putkiläpivienti 8 mm, Quattro Lisävaruste LK Kaappiteline Lisävaruste LK Kannake suojaputkelle Varaosa 10
