LK Sekoitusryhmäkaappi VT RF/VT RF-täydellinen (vuotosuojattu)

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "LK Sekoitusryhmäkaappi VT RF/VT RF-täydellinen (vuotosuojattu)"

Transkriptio

1 Asennusohjeet LK Sekoitusryhmäkaappi VT RF / VT RF-täydellinen LK Sekoitusryhmäkaappi VT RF/VT RF-täydellinen (vuotosuojattu) Rakenne LK Sekoitusryhmäkaappi VT RF Vuotosuojattu LK Sekoitusryhmäkaappi VT RF on tarkoitettu tiloihin, joissa halutaan peittää LK Jakaja sekoitusryhmä VS ja LK Jakotukki RF. Kaapissa on vesitiivis pohja, jossa on kumitiivisteiset putkiläpiviennit. Näin varmistetaan että mahdolliset vuodot voidaan ohjata näkyviin haluttuun paikkaan. Kaappi on valmistettu 1 mm jauhe maalatusta teräslevystä. LK Sekoitusryhmä kaappi VT RF asennusohjeineen täyttää ruotsa laiset toimi alasäännökset (Säker Vatteninstallation). Kaappi toimitetaan kansi ja kehys asennettuna. Mukana tulee myös putkiläpiviennit, ylivuotoputken holkki, johtoläpiviennit sähköjohtoja varten, roiskelevyt sekä asennusohje. Toimitettaessa kaapin kannessa on ruuvimeisselillä käytettävä salpa ja lisävarusteena on saatavana lukko ja avain. LK Sekoitusryhmäkaappi VT RF LK Sekoitusryhmäkaappi VT RF voidaan upottaa seinään, jonka rungon paksuus on vähintään 120 mm. Kaappi voidaan kiinnittää myös pintaasennuksena olemassa olevalle seinälle käyttäen apuna LK Sokkelia VT RF, joka kätkee kaapin ja lattian välisen putkiasennuksen. Kaapin takaosassa on neljä M8-mutteria LK Kaappitelineen kiinnitystä varten jos kaappi halutaan asentaa ennen betonilaatan valua. Huom! Kaappi on tarkoitettu oikeanpuoliseen asennukseen, eli ensiöpuolen syöttöputket liitetään sekoitusryhmään oikealta kaapin pohjasta tai puhkaistavien reikien kautta kaapin sivuseinästä. Taulukosta Putkikoot näet, mitkä putkityypit ja koot sopivat LK Sekoitusryhmäkaappiin VT RF. LK Sekoitusryhmäkaappi VT RF -täydellinen Esikasattuun vuotosuojattuun LK Sekoitusryhmäkaappiin VT RF-täydellinen kuuluu LK Sekoitusryhmäkaappi VT RF, jossa on valmiiksi asennettuna LK Jakotukki RF sekä LK Jakajasekoitusryhmä VS. Jakotukki on varustettu LK Kytkentäliittimillä 16 mm PE-X-/PAL-putkia varten. LK Sekoitusryhmäkaappi VT RF, johon on asennettu LK Jakajasekoitusryhmä VS ja LK Jakotukki RF. Tämä tuote on valmistettu ruotsalaisten vesiasennusnormien (Branschregler Säker Vatteninstallation) mukaan. Toimittaja takaa tuotteen toiminnan noudatettaessa vesiasennusnormeja ja asennusohjeita. 1

2 Asennus seinän runkoon/seinälle Uppoasennus seinän runkoon Seinän rungon rakennesyvyys on oltava vähintään 120 mm. Jos syöttöputket liitetään sivusta, puhkaistavien reikien suojukset poistetaan vasaralla tai ruuvimeisselillä. Varmista, että seinässä on koolauspuut kaapin kiinnitystä varten. Työvaiheet Huom! Jos kaappi sijoitetaan märkätiloihin, sen aukko ei saa olla märkäalueella 1. Alla olevasta kuvasta näet, miten määritellään märkäalue 1 Säker Vatteninstallation -säännösten mukaan. Asennuskuva 1 1,0 m Våtzon 1 1,0 m Asenna kaappi samaan tasoon seinän rungon kanssa. On tärkeää, ettei kaappi ole seinän rungon ulkopuolella, sillä seinälevy tulee kaapin reunan päälle, katso asennuskuvasta 20, miten seinälevy asennetaan kaapin päälle. Kiinnitä kaappi mukana tulevilla ruuveilla. Ruuveihin kuuluu tiivisterenkaat. Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle ja kaadolle jäisi tilaa. Märkäalue 1 Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato. Kaapin pohjan läpivientireikiin laitetaan läpivientitiivisteet, jotka sisältyvät toimitukseen. Asenna mukana tuleva ylivuotoputken holkki putkiyhteeseen, katso asennuskuva 15 otsikon Työvaiheet alla. Liitä sen jälkeen LK Suojaputki (kokoa 25 mm) ylivuotoputken holkkiin ja sijoita putken lasku sopivaan paikkaan. Yleensä yli vuotoputken lasku tulee kaapin alla olevasta seinästä, katso asennuskuvat otsikon Työvaiheet alla. Mahdollinen vuoto on havaittava nopeasti, joten ylivuotoputki tulee sijoittaa sen mukaan. Suojaputken pituus saa olla enintään 1,5 metriä. Ylivuotoputki kiinnitetään ja sen pää tulee mahdollisen vesieristyksen ulkopuolelle, missä siihen laitetaan mukana tuleva läpi vientikaulus. Asennuskuva 2 Asennuskuva 3 2

3 Asenna ensin konsolikiinnikkeet ja sen jälkeen jakotukki kiinnikkeisiin. Käytä mukana tulevia siipimuttereita ja aluslevyjä. (Esikasatussa LK Sekoitusryhmäkaappi VT RF-täydellisessä jakotukki ja sekoitusryhmä ovat jo valmiiksi asennettuina), katso asennuskuvat 2 3 yllä. Asenna sekoitusryhmän konsoli osoitettuun paikkaan kaapissa. Asenna tämän jälkeen sekoitusryhmä konsoliin. Liitä jakotukki sekoitusryhmään ja kiristä liitos, katso asennuskuvat 4 6 yllä. Asennuskuva 7, Putkiläpivienti 8 20 lattialämmitysputkille. Asennuskuva 4 Asennuskuva 8, Putkiläpivienti syöttöputkelle/suojaputkelle kokoa Muokkaa putkiläpiviennit sopivan kokoisiksi puukolla tai saksilla. Katso asennuskuvat 7 8 yllä. Asennuskuva 5 Asennuskuva 9 Asennuskuva 6 Asenna lattialämmitysputkien ja syöttöputkien läpiviennit. Ole erityisen huolellinen läpi vientien asennuksessa, jotta niistä tulee tiiviit. Katso asennuskuva 9. 3

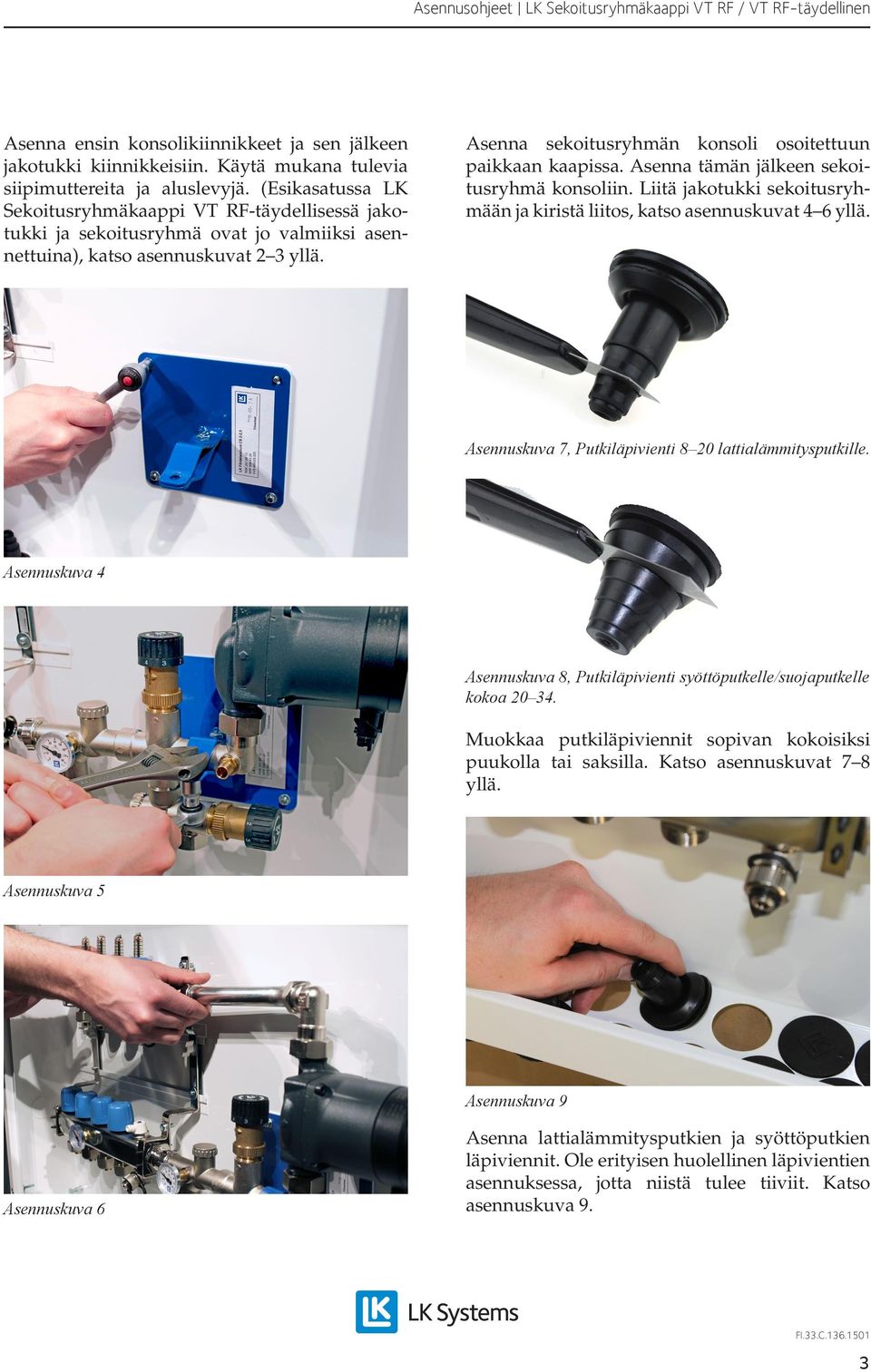

4 Asennusohjeet LK Sekoitusryhmäkaappi VT RF / VT RF-täydellinen Asennuskuva 10 Asennuskuva 13 Asennuskuvassa 10 putkiläpivienti on asennettu kaapin pohjasta tulevaa syöttöjohtoa varten. Samaa putkiläpivientiä käytetään myös, jos syöttö johto tulee sivulta. Asennuskuva 14 Asennuskuva 11 Pujota lattialämmitysputki ja syöttöjohto putkiläpivienneistä ja liitä jakotukkiin ja sekoitusryhmään, katso asennuskuvat Käyttämättömät reiät tiivistetään mukana tulevilla LK Tiivistetulpilla. Ole erityisen huolellinen tiivistetulppien asennuksessa, jotta niistä tulee tiiviit. Katso asennuskuva 11. Asennuskuva 15 Asennuskuva 12 4

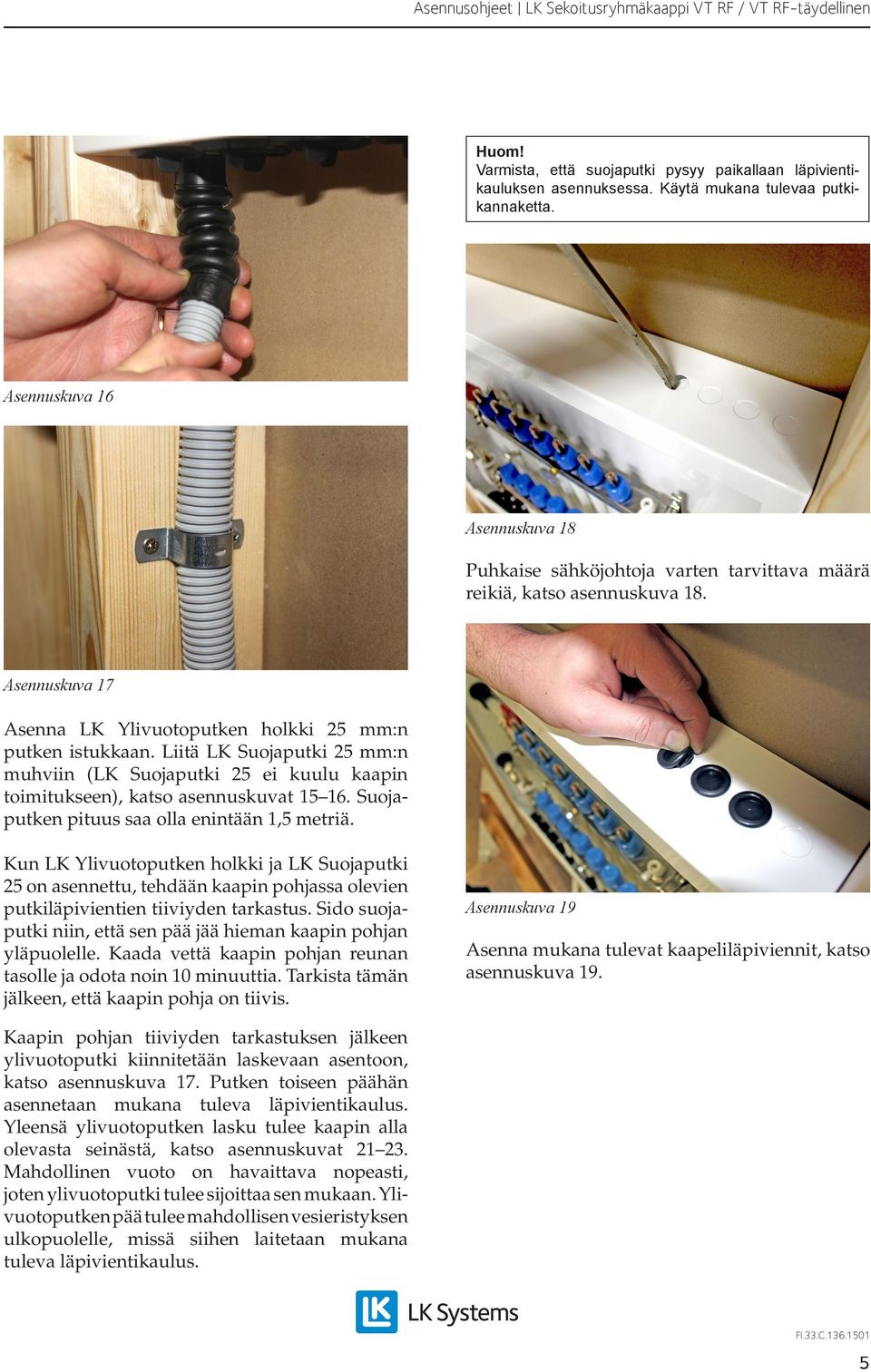

5 Huom! Varmista, että suojaputki pysyy paikallaan läpivientikauluksen asennuksessa. Käytä mukana tulevaa putkikannaketta. Asennuskuva 16 Asennuskuva 18 Puhkaise sähköjohtoja varten tarvittava määrä reikiä, katso asennuskuva 18. Asennuskuva 17 Asenna LK Ylivuotoputken holkki 25 mm:n putken istukkaan. Liitä LK Suojaputki 25 mm:n muhviin (LK Suojaputki 25 ei kuulu kaapin toimitukseen), katso asennuskuvat Suojaputken pituus saa olla enintään 1,5 metriä. Kun LK Ylivuotoputken holkki ja LK Suojaputki 25 on asennettu, tehdään kaapin pohjassa olevien putkiläpivientien tiiviyden tarkastus. Sido suojaputki niin, että sen pää jää hieman kaapin pohjan yläpuolelle. Kaada vettä kaapin pohjan reunan tasolle ja odota noin 10 minuuttia. Tarkista tämän jälkeen, että kaapin pohja on tiivis. Asennuskuva 19 Asenna mukana tulevat kaapeliläpiviennit, katso asennuskuva 19. Kaapin pohjan tiiviyden tarkastuksen jälkeen ylivuotoputki kiinnitetään laskevaan asentoon, katso asennuskuva 17. Putken toiseen päähän asennetaan mukana tuleva läpivientikaulus. Yleensä ylivuotoputken lasku tulee kaapin alla olevasta seinästä, katso asennuskuvat Mahdollinen vuoto on havaittava nopeasti, joten ylivuotoputki tulee sijoittaa sen mukaan. Ylivuoto putken pää tulee mahdollisen vesi eristyksen ulkopuolelle, missä siihen laitetaan mukana tuleva läpivientikaulus. 5

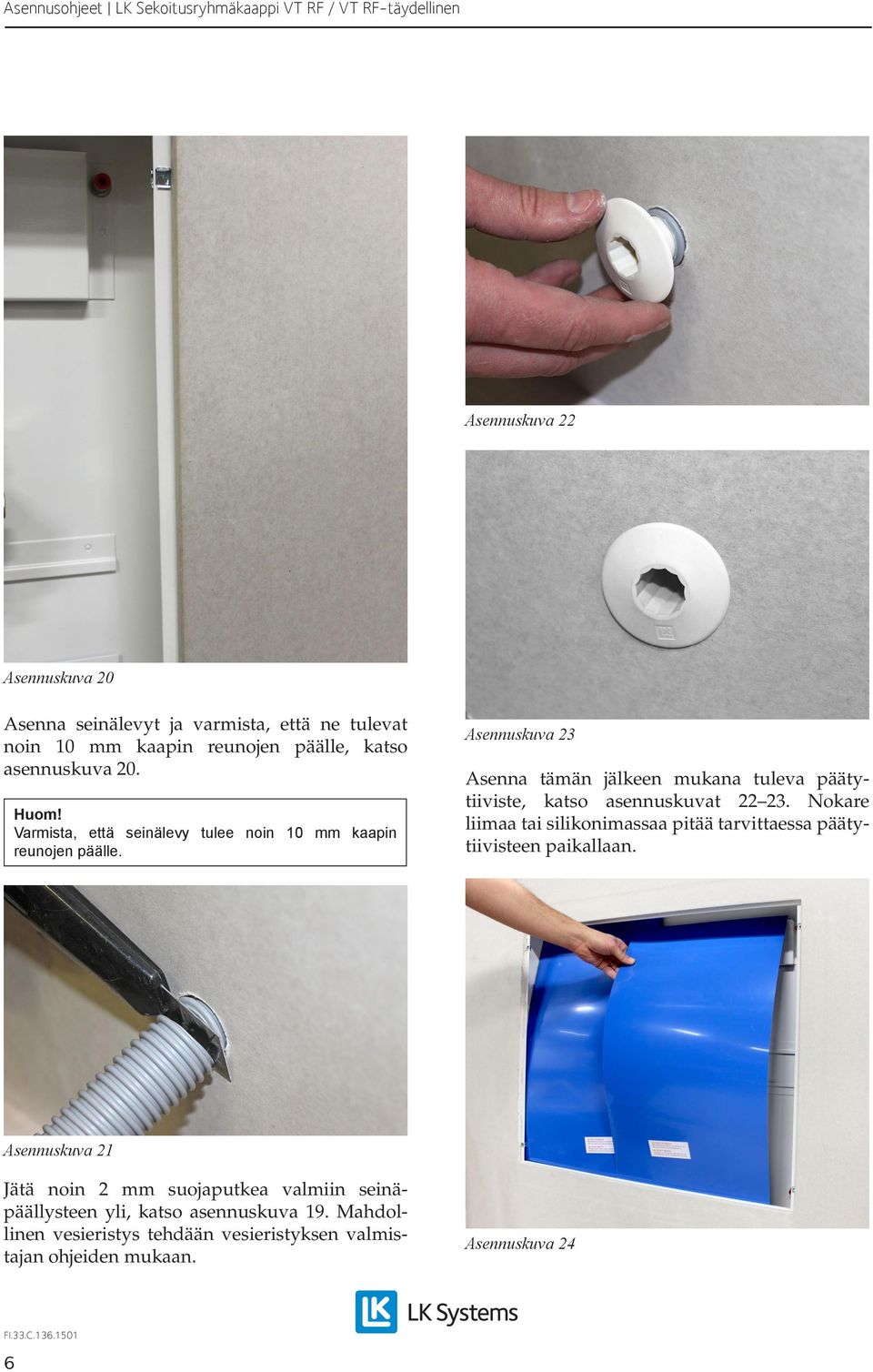

6 Asennuskuva 22 Asennuskuva 20 Asenna seinälevyt ja varmista, että ne tulevat noin 10 mm kaapin reunojen päälle, katso asennuskuva 20. Huom! Varmista, että seinälevy tulee noin 10 mm kaapin reunojen päälle. Asennuskuva 23 Asenna tämän jälkeen mukana tuleva päätytiiviste, katso asennuskuvat Nokare liimaa tai silikonimassaa pitää tarvittaessa päätytiivisteen paikallaan. Asennuskuva 21 Jätä noin 2 mm suojaputkea valmiin seinäpäällysteen yli, katso asennuskuva 19. Mahdollinen vesieristys tehdään vesieristyksen valmistajan ohjeiden mukaan. Asennuskuva 24 6

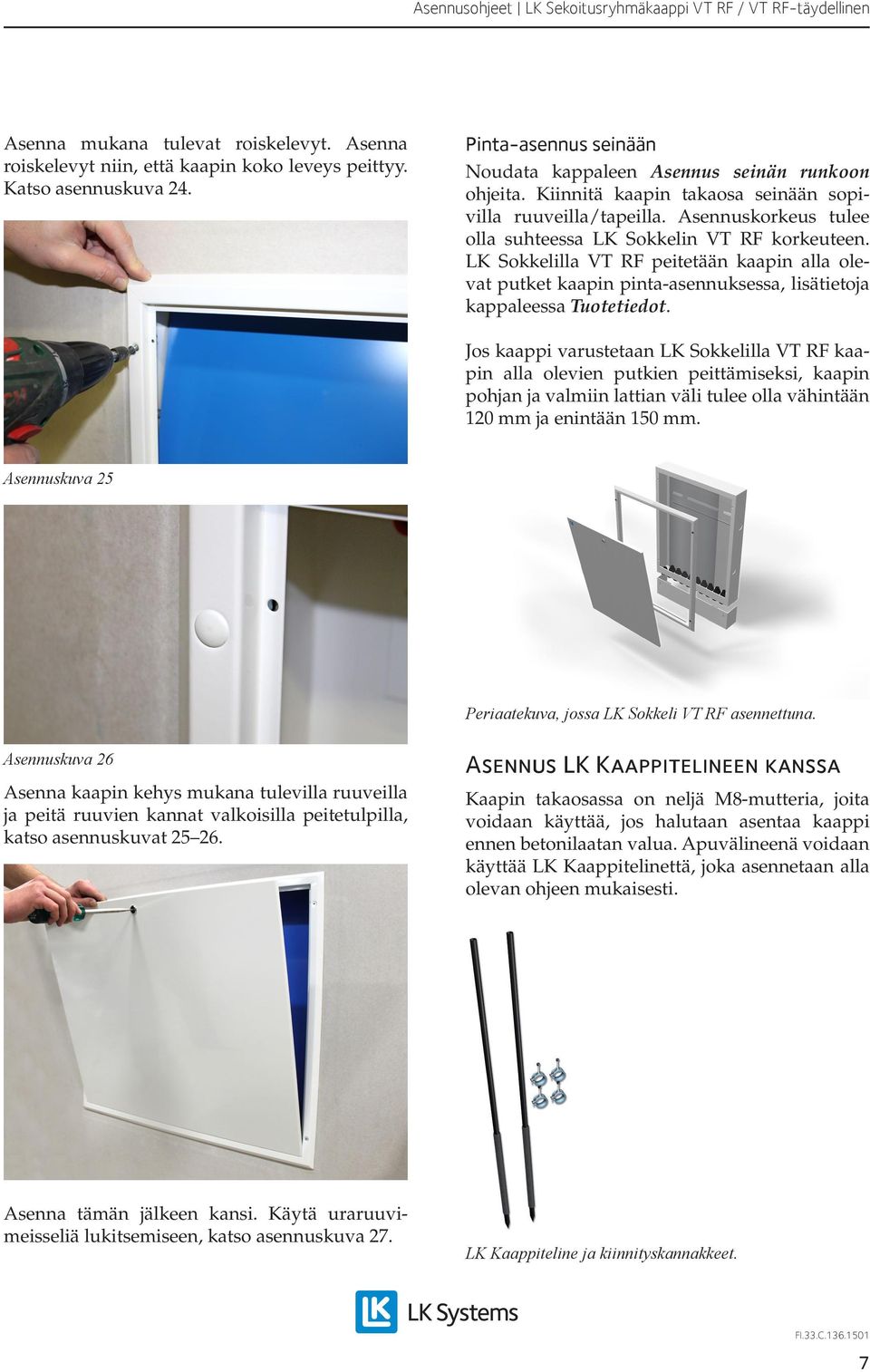

7 Asenna mukana tulevat roiskelevyt. Asenna roiske levyt niin, että kaapin koko leveys peittyy. Katso asennuskuva 24. Pinta-asennus seinään Noudata kappaleen Asennus seinän runkoon ohjeita. Kiinnitä kaapin takaosa seinään sopivilla ruuveilla/tapeilla. Asennuskorkeus tulee olla suhteessa LK Sokkelin VT RF korkeuteen. LK Sokkelilla VT RF peitetään kaapin alla olevat putket kaapin pinta-asennuksessa, lisätietoja kappaleessa Tuotetiedot. Jos kaappi varustetaan LK Sokkelilla VT RF kaapin alla olevien putkien peittämiseksi, kaapin pohjan ja valmiin lattian väli tulee olla vähintään 120 mm ja enintään 150 mm. Asennuskuva 25 Periaatekuva, jossa LK Sokkeli VT RF asennettuna. Asennuskuva 26 Asenna kaapin kehys mukana tulevilla ruuveilla ja peitä ruuvien kannat valkoisilla peitetulpilla, katso asennuskuvat Asennus LK Kaappitelineen kanssa Kaapin takaosassa on neljä M8-mutteria, joita voidaan käyttää, jos halutaan asentaa kaappi ennen betonilaatan valua. Apuvälineenä voidaan käyttää LK Kaappitelinettä, joka asennetaan alla olevan ohjeen mukaisesti. Asenna tämän jälkeen kansi. Käytä uraruuvimeisseliä lukitsemiseen, katso asennuskuva 27. LK Kaappiteline ja kiinnityskannakkeet. 7

8 Kuvaesimerkki: LK Jakotukkikaappi VT RF asennettuna LK Kaappitelineen avulla. Asenna mukana tulevat neljä M8-pulttia kaapin takaosaan. Kiinnitä putkikannakkeet pulttien päihin. Laita pyörötangot ja mukana toimitettavat suojaputkipalat paikoilleen. Suojaputket estävät telineen kiinnittymisen betonivaluun, joten teline on uudelleen käytettävissä. Iske pyörö tangot eristyksen läpi hiekkaan, kunnes asennus tuntuu tukevalta. Nosta kaappi sopivalle korkeudelle ja kiristä putkikannakkeet. Teippaa suojaputket kiinni telineen jalkoihin, jotta suojaputket eivät nouse ylös valun yhteydessä. Lähikuva telineen kiinnityksestä kaappiin. Putkikoot Alla olevasta taulukosta näet mitkä koot ja putkityypit sopivat LK Sekoitusryhmäkaappi VT RF/ LK Sekoitusryhmäkaappi VT RF-täydellinen Putkiläpivienti PE-putki Metalliputki Putkiläpivienti 8 20 Putkiläpivienti syöttöputkea (PE) varten LK Putkiläpivienti 32 RiR* *tilattava erikseen 8, 12, 16 ja 20 mm 20, 25 ja 32 mm 22 ja 28 mm RiR (putki putkessa) suojaputkikoko 34 mm 40 mm Asennettu kaappiteline. 8

9 Mittapiirrokset Puhkaistavat reiät 2 kpl x 40 mm molemmin puolin 37, , ,5 123, Läpivientireiät 12 kpl x 40 mm LK Sekoitusryhmäkaappi VT RF Puhkaistavat reiät 2 kpl x 40 mm molemmin puolin 37, , ,5 123, Läpivientireiät 26 kpl x 40 mm LK Sekoitusryhmäkaappi VT RF

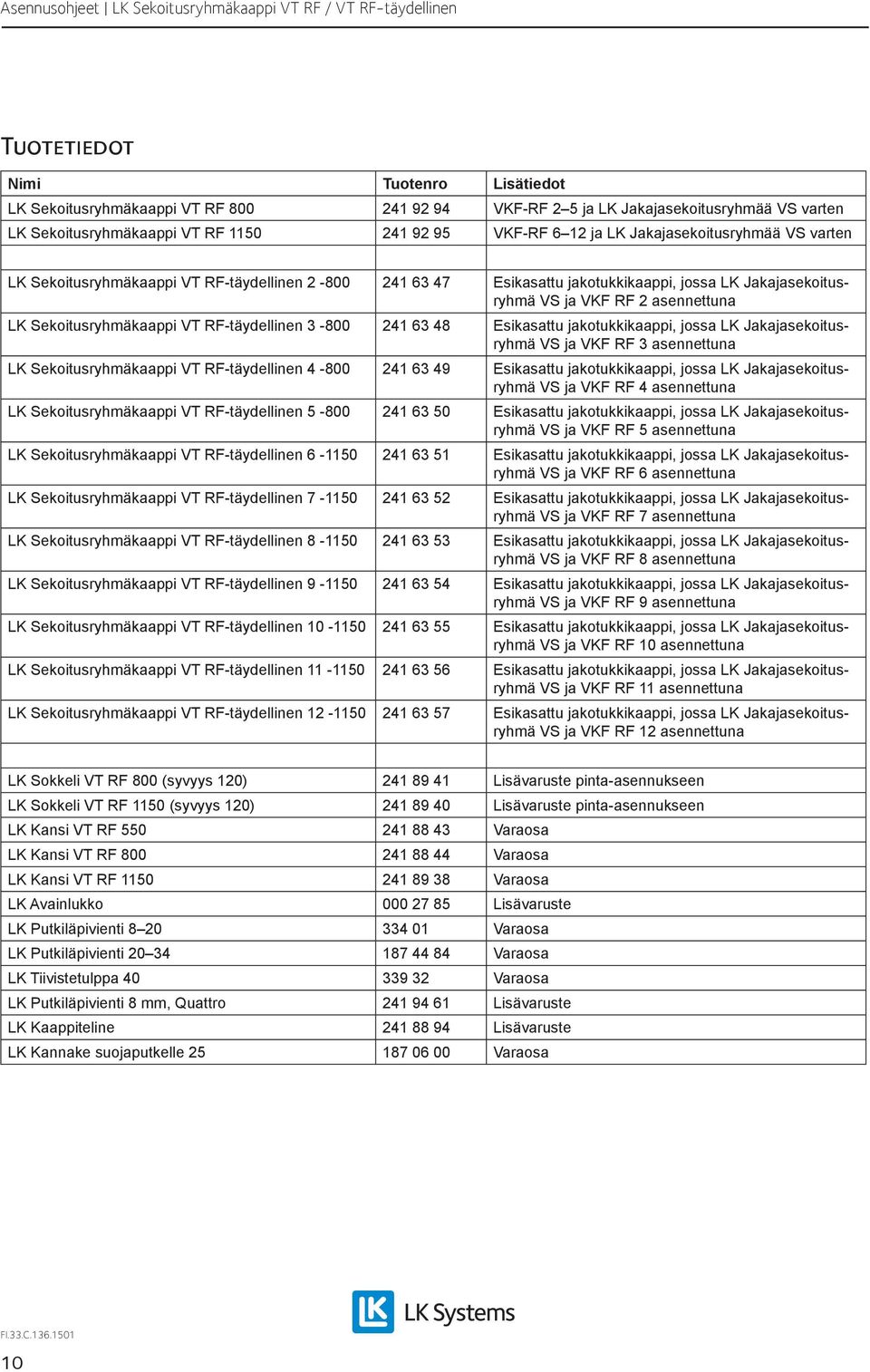

10 Tuotetiedot Nimi Tuotenro Lisätiedot LK Sekoitusryhmäkaappi VT RF VKF-RF 2 5 ja LK Jakajasekoitusryhmää VS varten LK Sekoitusryhmäkaappi VT RF VKF-RF 6 12 ja LK Jakajasekoitusryhmää VS varten LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 2 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 3 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 4 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 5 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 6 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 7 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 8 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 9 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 10 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 11 asennettuna LK Sekoitusryhmäkaappi VT RF-täydellinen Esikasattu jakotukkikaappi, jossa LK Jakajasekoitusryhmä VS ja VKF RF 12 asennettuna LK Sokkeli VT RF 800 (syvyys 120) Lisävaruste pinta-asennukseen LK Sokkeli VT RF 1150 (syvyys 120) Lisävaruste pinta-asennukseen LK Kansi VT RF Varaosa LK Kansi VT RF Varaosa LK Kansi VT RF Varaosa LK Avainlukko Lisävaruste LK Putkiläpivienti Varaosa LK Putkiläpivienti Varaosa LK Tiivistetulppa Varaosa LK Putkiläpivienti 8 mm, Quattro Lisävaruste LK Kaappiteline Lisävaruste LK Kannake suojaputkelle Varaosa 10
