1 No Nokeval Käsiohjelmointilaite

2 Sisällysluettelo Esittely... 3 Valikot... 3 Käynnistäminen ja alkumenu... 3 Tarkkailutila... 4 CONF-menu (asettelut)... 4 Simulointi... 4 Arvojen muokkaus... 4 Salasanan syöttö... 5 Sammuttaminen... 5 Välijohto... 5 Paristo... 5 Käyttöliittymä... 6 Valikkorakenne... 6 Tässä ohjeessa käsitellään ainoastaan käsiohjelmointilaitteen 6790 toimintaan liittyviä ohjeita. Lähetin kohtaiset asettelu-/konfigurointiohjeet on esitelty ko. lähettimelle tarkoitetuissa ohjekirjoissa. 2

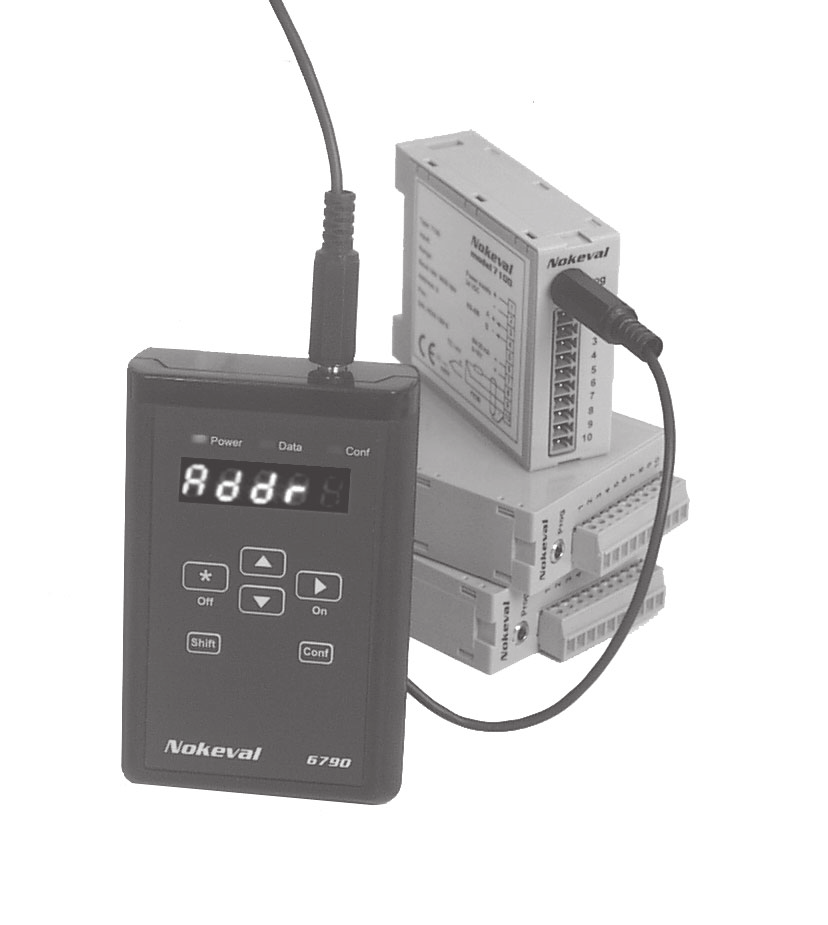

3 Esittely Käsiohjelmointilaite 6790 käyttää Meku-menukieltä Nokeval SCL-protokollan yli ja liikennöi fyysisesti Nokeval POL-liitäntää käyttäen. 6790:lla voidaan konfiguroida kaikki Meku 1 -määrittelyn mukaiset laitteet, ei kuitenkaan merkkijonotyyppisiä asetteluja. Meku on kokoelma määrittelyjä ja komentoja, joiden avulla ohjelmointilaite voi ladata kohdelaitteeltaan sen asettelumenun kohta kohdalta sekä lukea ja muuttaa näihin liittyviä arvoja. Menut voivat olla hierarkisia. Lataamisen ansiosta sama ohjelmointilaite käy erilaisten laitteiden konfiguroimiseen, eikä ulkoisia tiedstoja tarvita. Lisäksi kohdelaitteen ohjelma yksinkertaistuu, kun sen ei tarvitse sisältää itsessään käyttöliittymää. Menu-valikot Ohjelmointilaitteen 6790 takakannen tarrassa on esitelty menu-valikkot pääpiirteissään. Virrankytkennän jälkeen laite on alkumenussa jossa muodostetaan yhteys ohjelmoitavaan laitteeseen. Yhteyden muodostuttua 6790 on tarkkailutilassa, jossa näytetään senhetkistä mittausarvoa. Tarkkailumenusta eteenpäin 6790:n toiminta pyrkii muistuttamaan Nokevallin 2000-paneelimittarisarjaa. Tarkkailutilassa näytöllä juoksee mittaustuloksia, ja siitä päästään konfigurointi- eli asettelutilaan. Kun asettelutilasta poistutaan, valitaan Save tai Undo jonka jälkeen päästään takaisin tarkkailutilaan. Käynnistäminen ja alkumenu 6790 käynnistyy painamalla kunnes virtavalo syttyy. Ohjelmaversio vilahtaa näytössä. Käynnistyksen jälkeen 6790 on alkumenussa. Jossa valitaan yhteysasettelut ennen yhteydenottoa. Alkumenussa liikutaan ja -painikkeilla. - painikkeella valitaan haluttu kohta menussa. Menussa on seuraavat kohdat: CONN Yrittää ottaa yhteyden kohdelaitteelle. Yrityksen ajan näytössä palaa huutomerkki. (Jos bittinopeus Baud on aseteltu Auto asentoon, yhteydenoton ajan näytöllä näkyy kulloinkin yritettävä nopeus.) Jos yhteyttä ei saada, 6790 palaa alkumenun kohtaan CONN. Jos yhteys saadaan, siirrytään tarkkailutilaan (ks.kohta Tarkkailutila). SLOT Kohdelaitteen aliosoitteen/kortin (Slot) valinta. Yksikanavaisissa laitteissa tämän on oltava 0. Jos laite on monikanavainen, tutustu sen käyttöohjeeseen. ADDR Väyläosoitteen valinta (SCL-osoite). Yhdistettäessä 6790 kohdelaitteeseen välijohdolla monet laitteet (kuten 6720, 6740 ja 7100) vastaavat missä tahansa osoitteessa, eikä tällä asettelulla ole väliä. 3

4 BAUD Bittinopeuden valinta. Vaihtoehdot ovat Auto, 300, 1200, 2400, 4800, 9600 ja bittiä/s. Autoasettelulla 6790 kokeilee yhteyttä ottaessaan kaikkia nopeuksia suurimmasta pienimpään kunnes yhteys syntyy. Alkumenussa voidaan lisäksi säätää näytön kirkkautta ja -painikkeilla, kun Shift pidetään painettuna. Turhan suuri kirkkaus kuluttaa paristoa. Tarkkailutila Yhteydenoton jälkeen ohjelmointilaite on tarkkailutilassa (monitor). Se näyttää mittauslaitteen sisäisiä lukemia näytöllä. Käytettävissä olevat näppäintoiminnot: ilmoit- Katkaisee yhteyden ja palaa takai- alkumenuun. sin Conf Shift+Conf josta Shift+ Tarkkailun kohteen vaihtaminen (kohteen nimi näkyy kunnes näppäin vapautetaan). Näyttää vikaviestin (vain jos laite taa sellaisesta). Siirtyy kohdelaitteen Conf-menuun. Siirtyy kohdelaitteen päämenuun, pääsee mm kalibrointiin. Vaihtaa desimaalimäärää näytössä. Katkaise yhteys -painikkeella ennen välijohdon irroittamista. CONF-menu (asettelut) Mittauslaitteen laitekohtaiseen asettelumenuun päästään painamalla tarkkailutilassa Conf-painiketta. Menusta valitaan kohta -painikkeilla ja sisälle menuun päästään -painikkeella. Tämän jälkeen asetteluarvoa voidaan muokata (riippuu datatyypistä, ks. Arvojen muokkaus). Takaisin menuun palataan -painikkeella. Jotkut menunkohdat ovat alimenuja ja johtavat uuteen menuun. Edelliseen menunkohtaan päästään -painikkeella, tarvittaessa 6790 kysyy SAVE / UNDO-vaihtoehdot. Jos menukohdan nimi ei mahdu kokonaan näyttöön, loppuosan voi katsoa painamalla Shift-painiketta. Kun asetteluille on asetettu salasana, sitä kysytään ennen menuun etenemistä. ks. Salasanan syöttö. Laitteelle voi lähettää menunkohtaa koskevan Lockkomennon painamalla Shift+. Näytöllä vilahtaa LOCK. Vastaavasti Shift+ lähettää Free-komennon. ks. Simulointi. Näitä toimintoja ei normaalikäytössä tarvita; niiden merkitys on selitetty kohdelaitteen käyttöohjeessa. Shift Arvon simulointi (lock). Syötä uusi- ja poistu H-painikkeella. Shift+ arvo Liikkuminen samassa tasossa Menunkohdan valinta (arvon muokka us tai alimenuun siirtyminen) Poistuminen edelliseen menuun Näytön vieritys Shift+ Simuloinnin lopetus (free). Simulointi Mittausviestin simulointi ohjelmoitavilla Nokeval lähettimillä. Simuloinnilla voidaan testata järjestelmän toiminta ilman, että lähettimeen kytketään tulo/mittaus viestiä tai erillistä simulaattoria. Simulointia voidaan käyttää myös silloin, kun joudutaan anturi/ mittausviesti irroittamaan, mutta ei haluta pysäyttää prosessia kokonaan. Simuloitu mittausarvo syötetään lähettimelle painamalla Shift + painikkeita, näytössä vilahtaa teksti LOCK. Tämän jälkeen syötetään skaalattua mittausarvoa vastaava simulointiarvo (esim. anturina Pt100, jonka lähtöviesti on skaalattu C voidaan simulointiarvoksi syöttää jokin luku väliltä ), joka hyväksytään -painikkeella. Simuloitu mittausarvo säilyy lähettimen muistissa kunnes se poistetaan painamalla Shift + painikkeita. Arvojen muokkaus Desimaalilukujen asettelu on erilaista kuin vaikkapa kyllä/ei-valinnan tekeminen. Tässä kuvataan siksi kunkin tyyppisen arvon muokkaus. Kyllä/ei Näytössä lukee YES tai NO (ON tai OFF). Vaihda ja poistu. Esimerkki: bipolaarisen mittaustavan valinta. Kokonaisluku Yksi numero vilkkuu. Sitä voi kasvattaa/pienentää. Vilkkuvaa numeroa vaihdetaan. Poistu. Esimerkki: sarjaliikenneosoite ja desimaalien määrä Desimaaliluku Yksi numero tai desimaalipiste vilkkuu. Vilkkuvaa numeroa vaihdetaan. Numeroa/pistettä muutetaan. Vasemmanpuoleisen numeron tilalle saa miinusmerkin. Poistu. Esimerkki: skaalaukset ja suodatin. Vaihtoehtolista Valitse vaihtoehto ja poistu. Esimerkki: anturityyppi 4

5 Salasanan asetus Näytöllä lukee OFF tai SET riippuen onko salasana käytössä. Salasanaa voi muuttaa (=syöttää uudelleen) valitsemalla SET ja painamalla. Tämän jälkeen näytössä lukee COD 0 ja laite odottaa kuutta näppäimen painallusta (ks Salasanan syöttö). Syötä salasana kahteen kertaan. jos näytölle jää OFF, salasanat eivät olleet samat. Lopuksi poistu OFF/SETvalinnasta :llä. Salasanan syöttö Salasana syötetään, kun näytössä lukee COD 0. Numero kertoo, montako painallusta on jo annettu. Salasana koostuu kuudesta painikkeen painalluksesta (käytettävissä ). Salasana ei kuitenkaan saa olla sarjan mittarissa painikkeet ovat järjestyksessä. Ne voi ajatella numeroiduiksi :ssä painikkeet ovat eri paikoissa kuin 2000-sarjan mittareissa, mutta niiden numerointi on sama. Ohjelmointilaitteen takakannen tarrasta näkee painikkeiden numerot. Numeroilla on merkitystä, jos salasana on asetettu esim. MekuWin-ohjelmalla. Painikkeisiin voi muistamisen helpottamiseksi ajatella liittyvän kirjaimiakin: Sammuttaminen Jos olet tarkkailutilassa, poistu alkumenuun painamalla muutama sekunti -painiketta. Tämä katkaisee yhteyden kohdelaitteeseen. Näyttö palaa alkumenun CONN-kohtaan. Paina sitten uudelleen -painiketta kunnes näyttö sammuu. Jos laite jumiutuu, voidaan painaa -painiketta kunnes laite sammuu (6 sek). Hätätilassa irroita paristo. Automaattinen virrankatkaisu sammuttaa laitteen, ellei painikkeisiin kosketa 5 minuuttiin. Tämä estää pariston tyhjenemisen. Välijohto Välijohdoksi käy yhtä hyvin mono- kuin stereovälijohtokin 3.5 mm liittimellä maattaa stereoliittimen keskirenkaan. HÄIRIÖT Ellei 6790-ohjelmointilaite saa kohdelaitteelta vastausta kohtuullisessa ajassa, tilanteesta riippuen 6790 pyytää käyttäjää valitsemaan jatkotoimet. Tämä ilmenee siten, että näyttö tyhjenee ja sen oikeassa reunassa vilkkuu huutomerkki. Käyttäjä voi joko: 1. Odottaa että kohdelaite vastaa 2. Uusia komennon -painikkeella 3. Sulkea yhteyden -painikkeella 3 M N O P Q R 0 7 DISABLE 1 A B C D E F G H I J K L 6 4 S T U V W X Y Z 8 * Paristo 6790 käyttää 9V paristo (6F22), joka asennetaan takakannen paristoluukun kautta (ruuveja ei tarvitse avata). Pariston vaihdon tarve ilmenee näytön himmenemisenä ja kirkkauden vaihteluna, ja lopulta laite sammuu itsestään. Virrankulutus riippuu voimakkaasti näytön kirkkaudesta. Kirkkauden säätö tapahtuu alkumenussa. 5

6 Käyttöliittymä Virtakytketty LED Kaapelissa Data liikennettä LED Kaapeliliitäntä Konfigurointitila LED Power Data Conf Conn 5 numeroinen LED-näyttö Asetusarvon muuttaminen / Oikean menuvalikon valitseminen Siirtyminen muokkaustilaan tai alimenuun Shift Conf Poistuminen muokkaustilasta tai alimenusta Nokeval 6790 Siirtyminen konfigurointitilaan Erikoistoiminnot Valikkorakenne ALOITUS ALKUMENU TARKKAILUTILA LAITE KOHTAINEN CONF-MENU Power off ä Conn ä Yhteys OK Conf Baud Ei Katkaisu H Mittausarvon näyttö Slot ä Undo Addr ä Save H H 6

7 7

8 Nokeval Nokeval Oy Puh Yrittajakatu 12 Fax NOKIA FINLAND 8
