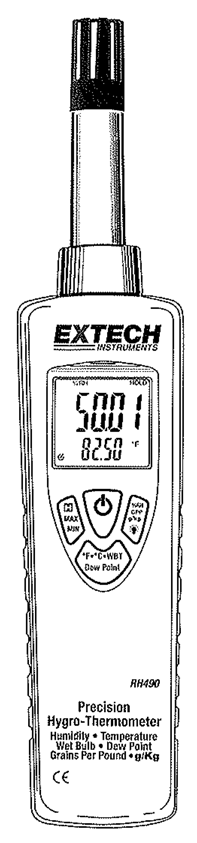

1 KÄYTTÖOPAS Tarkkuuskosteus-lämpömittari Malli RH490 Johdanto RH490-kosteus-lämpömittari mittaa kosteutta, ilman lämpötilaa, kastepistelämpötilaa, märkälämpötilaa ja vesihöyryn määrää ilmassa. Edistyneitä ominaisuuksia ovat mittausarvon pito, automaattinen virrankatkaisu ja MAX/MIN-lukema. Mittari toimitetaan täydellisesti testattuna ja kalibroituna ja palvelee oikein hoidettuna vuosikausia turvallisesti luotettavasti.

Minimi 8. Paristo tyhjenemässä 9. Pito 10. Suht. kosteuden näyttö 11. Automaattinen virrankatkaisu 12. Graania/naula (GPP) tai g/kg Käyttö Virtakytkin Kytke virta päälle painamalla " "-painiketta.

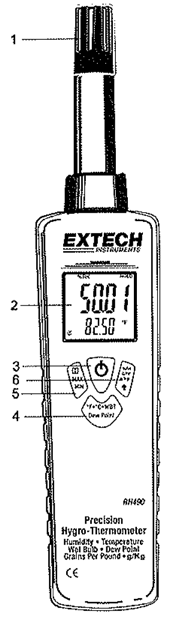

3 Mittarin kuvaus 1. Kosteus- ja lämpötila-anturi 2. Nestekidenäyttö 3. Virtakytkin 4. F/ C/WBT (märkälämpötila)/kastepiste 5. Pito/maksimi/minimi 6. % RH, GPP, g/kg, taustavalopainike Huom: Paristotila on mittarin takasivulla Näytön kuvaus 1. Suhteellinen kosteus % 2. Kastepiste 3. Märkälämpötila 4. C/ F 5. Lämpötila-/ML-/KP-näyttö 6. Maksimi 7. Minimi 8. Paristo tyhjenemässä 9. Pito 10. Suht. kosteuden näyttö 11. Automaattinen virrankatkaisu 12. Graania/naula (GPP) tai g/kg Käyttö Virtakytkin Kytke virta päälle painamalla " "-painiketta. % RH (suhteellinen kosteus): 1. Valitse % RH-mittaus painamalla "%RH/GPP/g/Kg"-painiketta. 2. Pidä anturia testattavalla alueella. 3. Odota, että näyttö vakiintuu. 4. Suhteellisen kosteuden lukema ilmestyy ylänäyttöön. 5. " F/ C/WBT/Dew Point" -painikkeen painallukset vaihtavat alanäyttöön lämpötilan ( F), lämpötilan ( C), kastepisteen ( C), kastepisteen ( F), märkälämpötilan ( C) ja märkälämpötilan ( F).

Absoluutttinen kosteus (graania/naula tai g/kg) 1. Valitse GPP- tai g/kg-mittaus painamalla "%RH/GPP/g/Kg"-painiketta. 2. Pidä anturia testattavalla alueella. 3. Odota, että näyttö vakiintuu. 4.

4 Absoluutttinen kosteus (graania/naula tai g/kg) 1. Valitse GPP- tai g/kg-mittaus painamalla "%RH/GPP/g/Kg"-painiketta. 2. Pidä anturia testattavalla alueella. 3. Odota, että näyttö vakiintuu. 4. GPP- tai g/kg-lukema ilmestyy ylänäyttöön. 5. " F/ C/WBT/Dew Point" -painikkeen painallukset vaihtavat alanäyttöön lämpötilan ( F), lämpötilan ( C), kastepisteen ( C), kastepisteen ( F), märkälämpötilan ( C) ja märkälämpötilan ( F). Kastepiste 1. Valitse kastepistemittaus painamalla " F/ C/WBT/Dew Point" -painiketta, kunnes näytön oikeaan alareunaan ilmestyy DEWPOINT ( F tai C). 2. Näytössä näkyy nyt kastepistelämpötila. Märkälämpötila 1. Valitse märkälämpötilamittaus painamalla " F/ C/WBT/Dew Point" -painiketta, kunnes näytön oikeaan alareunaan ilmestyy WET BULB ( F tai C). 2. Näytössä näkyy nyt märkälämpötila. Lämpötila 1. Valitse lämpötilamittaus painamalla " F/ C/WBT/Dew Point" -painiketta, kunnes näytön oikeaan alareunaan ilmestyy F tai C. 2. Näytössä näkyy nyt lämpötila. Mittausarvon pito 1. Mittausarvon voi pysäyttää näyttöön painamalla "H MAX MIN" -painiketta. Näytön oikeaan yläreunaan ilmestyy "HOLD". 2. Normaali toiminta palautetaan painamalla "H MAX MIN" -painiketta vielä kolme kertaa (askeltaa maksimin ja minimin kautta).

5 Minimi- (MIN) ja maksimitoiminto (MAX) MIN/MAX-toiminnolla käyttäjä voi katsoa vain pienimmät (MIN) tai suurimmat (MAX) lukemat. 1. Paina "H MAX MIN" -painiketta kaksi kertaa, niin näyttöön ilmestyy "MIN". Nestekidenäytön ylä- ja alaosassa näkyy nyt pienin tallennettu arvo. Näyttö ei vaihdu, ellei pienempää arvoa rekisteröidä. 2. Paina "H MAX MIN" -painiketta uudelleen, niin näyttöön ilmestyy "MAX". Nestekidenäytön ylä- ja alaosassa näkyy nyt suurin tallennettu arvo. Näyttö ei vaihdu, ellei suurempaa arvoa rekisteröidä. 3. Minimi- ja maksimiarvotilasta poistutaan painamalla "H MAX MIN" -painiketta uudelleen. "MAX"-symboli häviää näytöstä. Huom: Maksimi- ja minimiarvot tallennetaan muistiin mittarin ollessa päällä. Muisti tyhjenee, kun mittarista katkaistaan virta. Taustavalo Pidä valopainiketta " " painettuna, kunnes taustavalo syttyy. Taustavalo kytketään pois pitämällä valopainiketta " " painettuna, kunnes taustavalo sammuu. Automaattinen virrankatkaisu Mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 10 minuuttiin (ilmaisu näytön symbolilla ). Tämän paristonsäästötoiminnon voi kytkeä pois. Automaattinen virrankatkaisu kytketään pois pitämällä "H MAX MIN" -painike painettuna ja kytkemällä mittari päälle. -symboli ei tule näyttöön, kun automaattinen virrankatkaisu on kytketty pois. Automaattinen virrankatkaisu aktivoituu uudelleen, kun mittarista katkaistaan virta. Kunnossapito Puhdistus ja säilytys 1. Mittari tulee puhdistaa tarvittaessa kostealla liinalla ja miedolla pesuaineella. Älä käytä liuottimia tai hankausaineita. 2. Säilytä mittaria teknisissä tiedoissa ilmoitetuissa säilytysolosuhteissa. Pariston vaihto Kun paristo alkaa tyhjentyä, näyttöön tulee akkusymboli " ". Avaa paristotilan kansi poistamalla ristipääruuvi mittarin pohjasta ja vaihda 9 V paristo. Sulje paristotila lopuksi kunnolla.

6 Tekniset tiedot Toiminto Alue ja erottelu Tarkkuus Suhteellinen kosteus 0,0 10,0 % RH ± 3 % RH 10,0 90,0 % RH ± 2 % RH 90,0 100,0 % RH ± 3 % RH Lämpötila Märkälämpötila Kastepiste Seossuhde -22,0... 3,9 o F -30, ,9 o C -4,0 158,0 o F -20,0 70,0 o C 158,1 199,0 o F 70,1 100,0 o C F (0 80 C) F ( C) GPP (graania/naula) g/kg (g/kg) ± 2,7 o F ± 1,5 o C ± 1,8 o F ± 1 o C ± 2,7 o F ± 1,5 o C Laskettu suhteellisesta kosteudesta ja ilman lämpötilan mittauksista Näyttö Kaksirivinen nestekidenäyttö Vasteaika < 30 sekuntia (90 % lopullisesta arvosta liikkuvassa ilmassa) Käyttöolosuhteet o F (0-50 o C); < 80 % RH (ei tiivistymistä) Säilytysolosuhteet o F ( o C); < 99 % RH (ei tiivistymistä) Virtalähde 9 V paristo Pariston kesto n. 24 tuntia Mitat/paino 200 x 45 x 33 mm, 200 g

8 Kaikki oikeudet pidätetään, osittainenkin jäljentäminen kielletty.
