Nokeval. No Käyttöohje. Malli 201 / 202

Koko: px
Aloita esitys sivulta:

Download "Nokeval. No 050101. Käyttöohje. Malli 201 / 202"

Transkriptio

1 Nokeval No Käyttöohje Malli 201 / 202 1

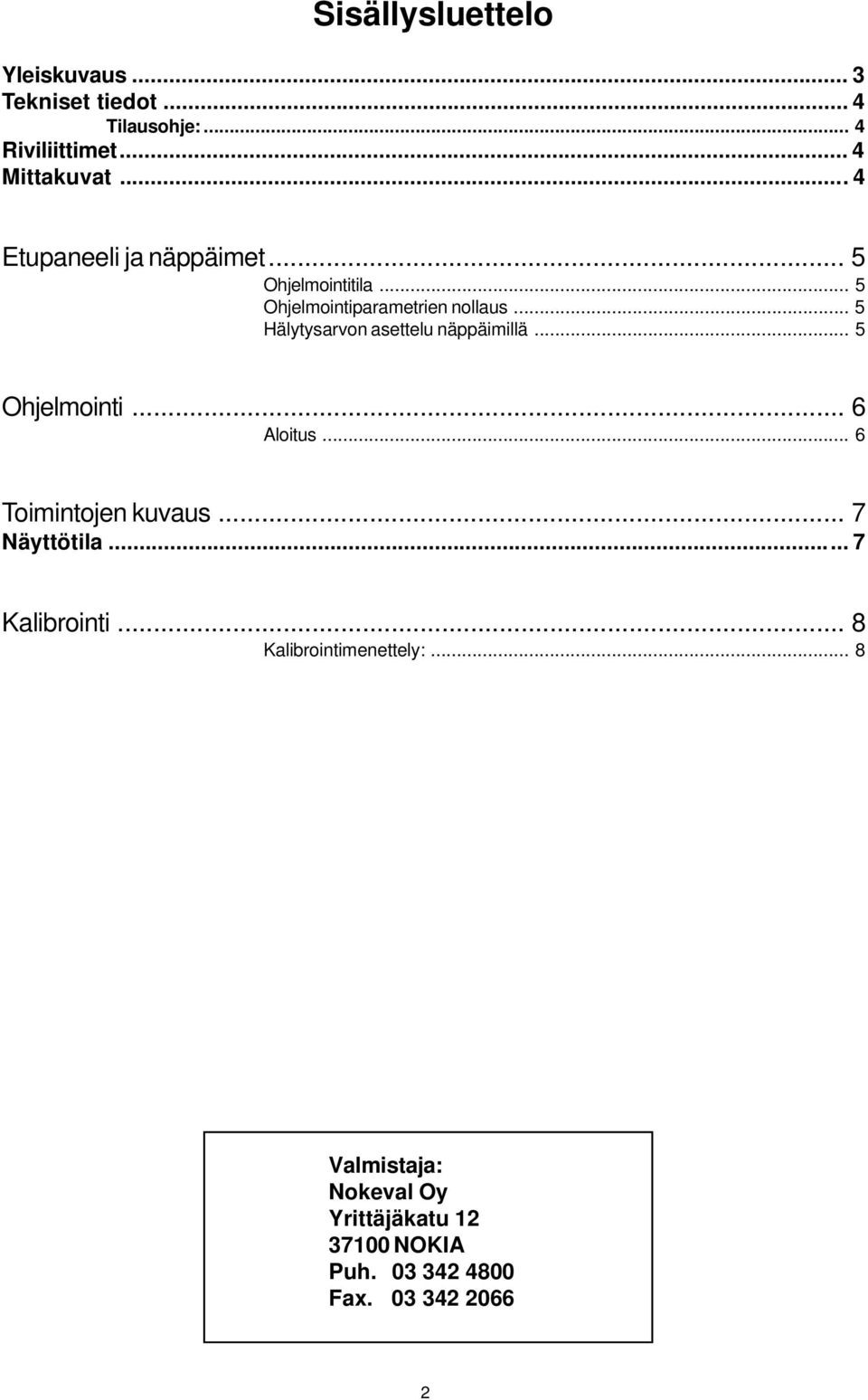

2 Sisällysluettelo Yleiskuvaus... 3 Tekniset tiedot... 4 Tilausohje:... 4 Riviliittimet... 4 Mittakuvat...4 Etupaneeli ja näppäimet... 5 Ohjelmointitila... 5 Ohjelmointiparametrien nollaus... 5 Hälytysarvon asettelu näppäimillä... 5 Ohjelmointi... 6 Aloitus... 6 Toimintojen kuvaus... 7 Näyttötila... 7 Kalibrointi... 8 Kalibrointimenettely:... 8 Valmistaja: Nokeval Oy Yrittäjäkatu NOKIA Puh Fax

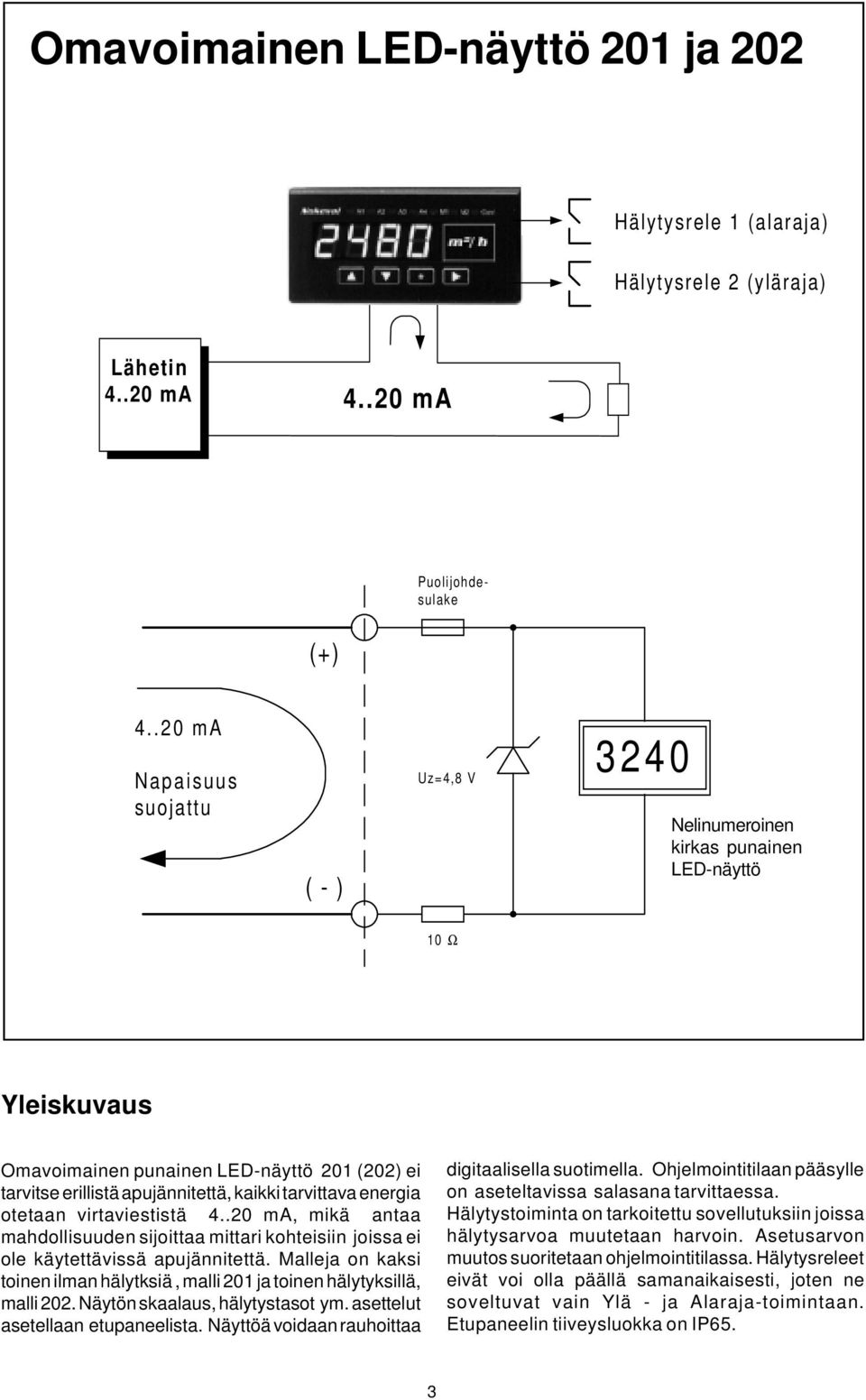

3 Omavoimainen LED-näyttö 201 ja 202 Nokeval 20.1 m³/h Hälytysrele 1 (alaraja) Hälytysrele 2 (yläraja) Lähetin ma ma Puolijohdesulake (+) ma Napaisuus suojattu ( - ) Uz=4,8 V 3240 Nelinumeroinen kirkas punainen LED-näyttö 10 Ω Yleiskuvaus Omavoimainen punainen LED-näyttö 201 (202) ei tarvitse erillistä apujännitettä, kaikki tarvittava energia otetaan virtaviestistä ma, mikä antaa mahdollisuuden sijoittaa mittari kohteisiin joissa ei ole käytettävissä apujännitettä. Malleja on kaksi toinen ilman hälytksiä, malli 201 ja toinen hälytyksillä, malli 202. Näytön skaalaus, hälytystasot ym. asettelut asetellaan etupaneelista. Näyttöä voidaan rauhoittaa digitaalisella suotimella. Ohjelmointitilaan pääsylle on aseteltavissa salasana tarvittaessa. Hälytystoiminta on tarkoitettu sovellutuksiin joissa hälytysarvoa muutetaan harvoin. Asetusarvon muutos suoritetaan ohjelmointitilassa. Hälytysreleet eivät voi olla päällä samanaikaisesti, joten ne soveltuvat vain Ylä - ja Alaraja-toimintaan. Etupaneelin tiiveysluokka on IP65. 3

4 Tekniset tiedot Tuloviesti: ma Näyttöalue: Tarkkuus: 0.05 % alueesta Tulovastus, malli 201: 240 Ω (U h = 4,8 V) maksimi virtaviestillä 20 ma malli 202: 370 Ω (U h = 7,3 V) kun hälytykset käytössä, virtaviestillä 20 ma Hälytysreleet (optio): 2 puolijohderelettä, max. 250 VAC, 150 ma Hälytysten kuittaus: automaattinen kuittaus tai Pito etupaneelista Hälytysmuoto: Ylä- ja arajahälytys Hystereesi: Aseteltavissa % Näyttö: 4-num. pun. LED, 14.5 mm,kirkkaus säädettävävissä Etulevyn tiiveys: IP65 tiivisteeellä, ilman tiivistettä IP54 Painikkeet: Kytkimet kalvon alla etupaneelissa Käyttölämpötila: C Riviliittimet: Irroitettavat, johdin 2,5 mm² Paino: 200 g Tilausohje: Malli 201-4/20 ma 4 numeroinen omavoimainennäyttö ma Malli 202-4/20 ma Lisäksi 2 hälytysrelettä Riviliittimet Releet max. 250 VAC, 150 ma A1 A2 Hälytykset vain mallissa 202 Alarajahälytys Ylärajahälytys Tuloviesti 4-20 ma Vapaata liitintä (3) voidaan käyttää riviliittimenä. Mittakuvat Aukotusmitta 43.7 x 90,7 mm ± 0.7 mm 6 Tiiviste (IP65) 10 4

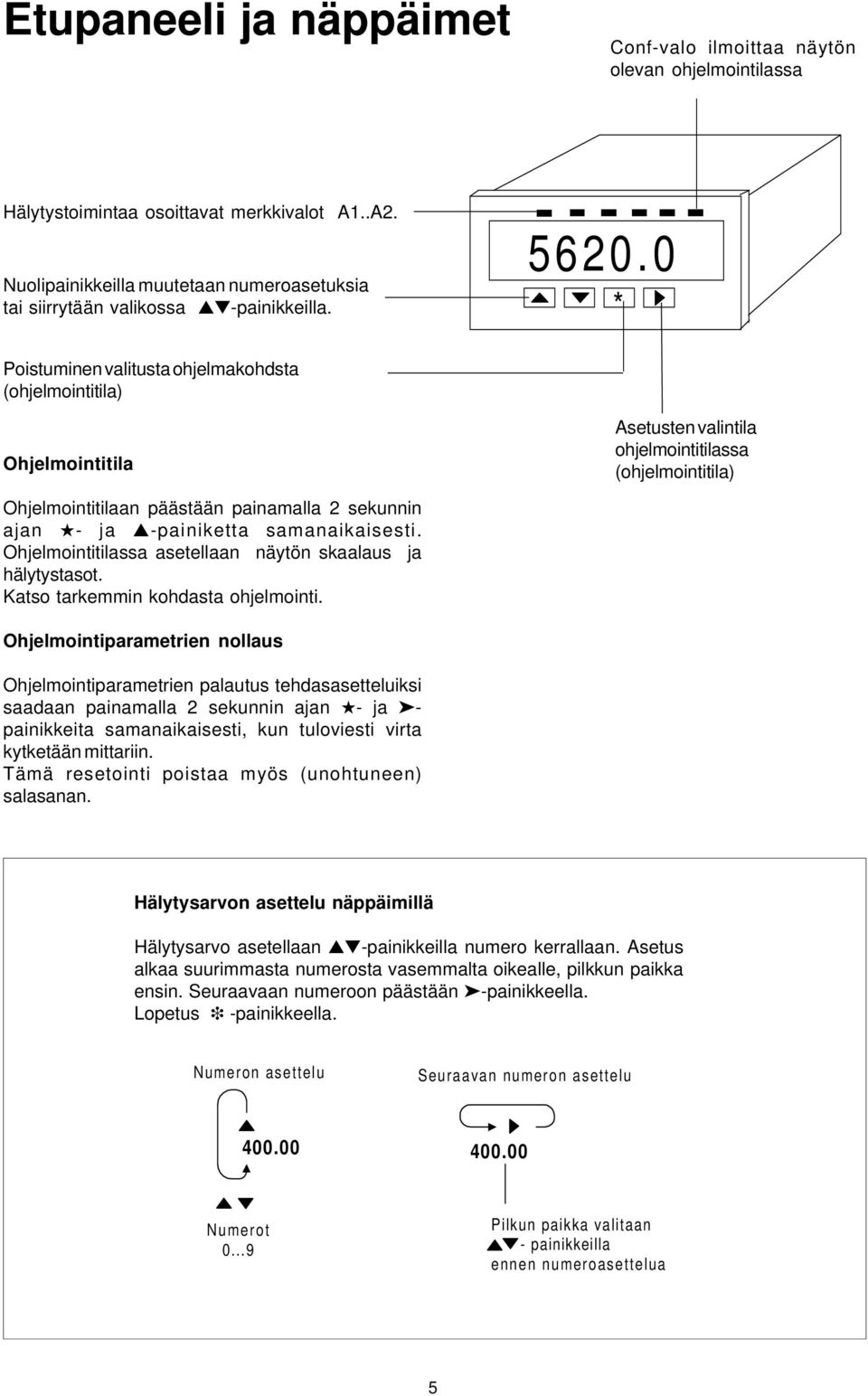

5 Etupaneeli ja näppäimet Conf-valo ilmoittaa näytön olevan ohjelmointilassa Hälytystoimintaa osoittavat merkkivalot A1..A2. Nuolipainikkeilla muutetaan numeroasetuksia tai siirrytään valikossa -painikkeilla * Poistuminen valitusta ohjelmakohdsta (ohjelmointitila) Ohjelmointitila Asetusten valintila ohjelmointitilassa (ohjelmointitila) Ohjelmointitilaan päästään painamalla 2 sekunnin ajan - ja -painiketta samanaikaisesti. Ohjelmointitilassa asetellaan näytön skaalaus ja hälytystasot. Katso tarkemmin kohdasta ohjelmointi. Ohjelmointiparametrien nollaus Ohjelmointiparametrien palautus tehdasasetteluiksi saadaan painamalla 2 sekunnin ajan - ja - painikkeita samanaikaisesti, kun tuloviesti virta kytketään mittariin. Tämä resetointi poistaa myös (unohtuneen) salasanan. Hälytysarvon asettelu näppäimillä Hälytysarvo asetellaan -painikkeilla numero kerrallaan. Asetus alkaa suurimmasta numerosta vasemmalta oikealle, pilkkun paikka ensin. Seuraavaan numeroon päästään -painikkeella. Lopetus -painikkeella. Numeron asettelu Seuraavan numeron asettelu Numerot Pilkun paikka valitaan - painikkeilla ennen numeroasettelua 5

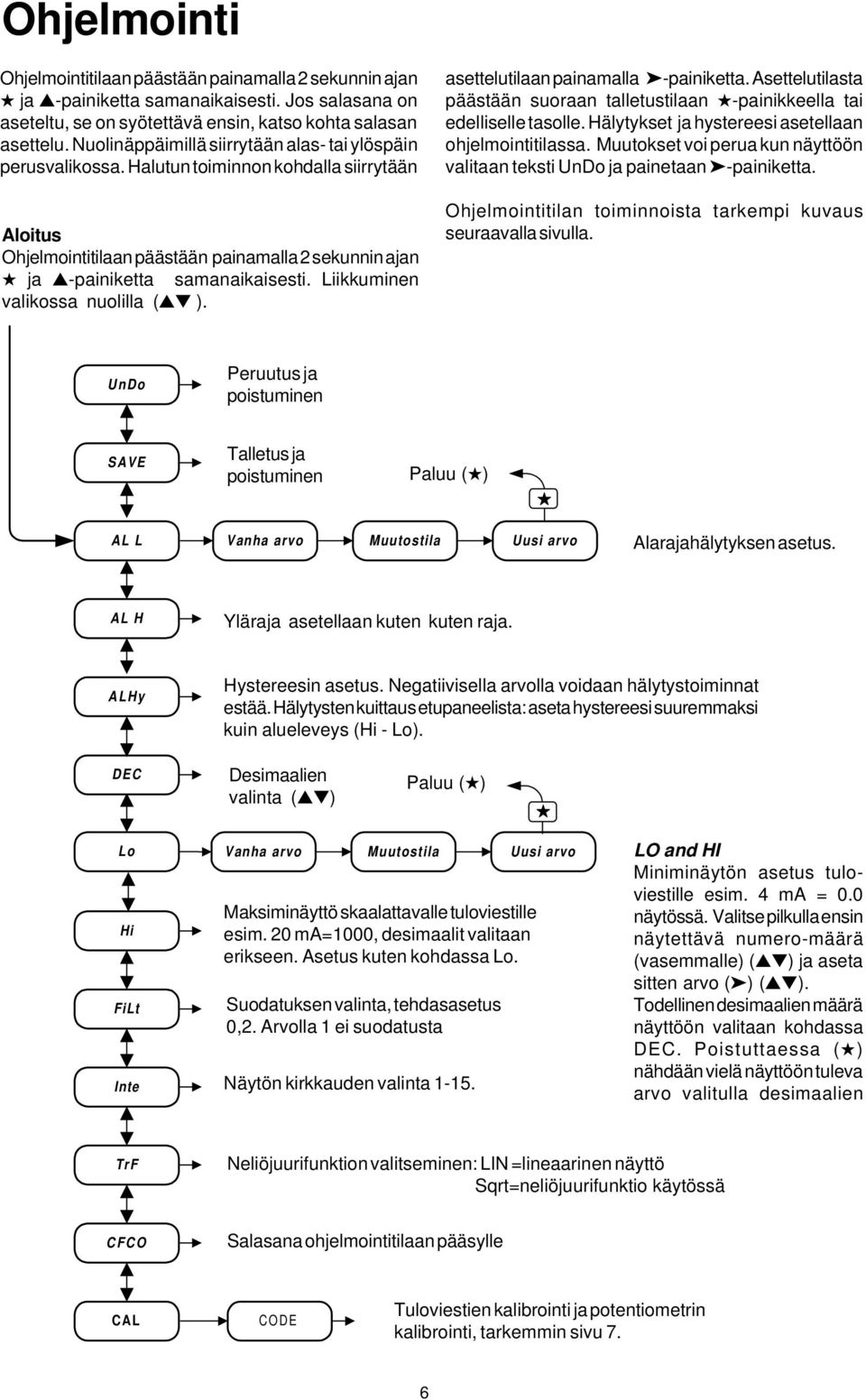

6 Ohjelmointi Ohjelmointitilaan päästään painamalla 2 sekunnin ajan ja -painiketta samanaikaisesti. Jos salasana on aseteltu, se on syötettävä ensin, katso kohta salasan asettelu. Nuolinäppäimillä siirrytään alas- tai ylöspäin perusvalikossa. Halutun toiminnon kohdalla siirrytään Aloitus Ohjelmointitilaan päästään painamalla 2 sekunnin ajan ja -painiketta samanaikaisesti. Liikkuminen valikossa nuolilla ( ). asettelutilaan painamalla -painiketta. Asettelutilasta päästään suoraan talletustilaan -painikkeella tai edelliselle tasolle. Hälytykset ja hystereesi asetellaan ohjelmointitilassa. Muutokset voi perua kun näyttöön valitaan teksti UnDo ja painetaan -painiketta. Ohjelmointitilan toiminnoista tarkempi kuvaus seuraavalla sivulla. UnDo Peruutus ja poistuminen SAVE Talletus ja poistuminen Paluu ( ) AL L Vanha arvo Muutostila Uusi arvo Alarajahälytyksen asetus. AL H Yläraja asetellaan kuten kuten raja. ALHy Hystereesin asetus. Negatiivisella arvolla voidaan hälytystoiminnat estää. Hälytysten kuittaus etupaneelista: aseta hystereesi suuremmaksi kuin alueleveys (Hi - Lo). DEC Desimaalien valinta ( ) Paluu ( ) Lo Hi FiLt Inte Vanha arvo Muutostila Uusi arvo Maksiminäyttö skaalattavalle tuloviestille esim. 20 ma=1000, desimaalit valitaan erikseen. Asetus kuten kohdassa Lo. Suodatuksen valinta, tehdasasetus 0,2. Arvolla 1 ei suodatusta Näytön kirkkauden valinta LO and HI Miniminäytön asetus tuloviestille esim. 4 ma = 0.0 näytössä. Valitse pilkulla ensin näytettävä numero-määrä (vasemmalle) ( ) ja aseta sitten arvo ( ) ( ). Todellinen desimaalien määrä näyttöön valitaan kohdassa DEC. Poistuttaessa ( ) nähdään vielä näyttöön tuleva arvo valitulla desimaalien TrF Neliöjuurifunktion valitseminen: LIN =lineaarinen näyttö Sqrt=neliöjuurifunktio käytössä CFCO Salasana ohjelmointitilaan pääsylle CAL CODE Tuloviestien kalibrointi ja potentiometrin kalibrointi, tarkemmin sivu 7. 6

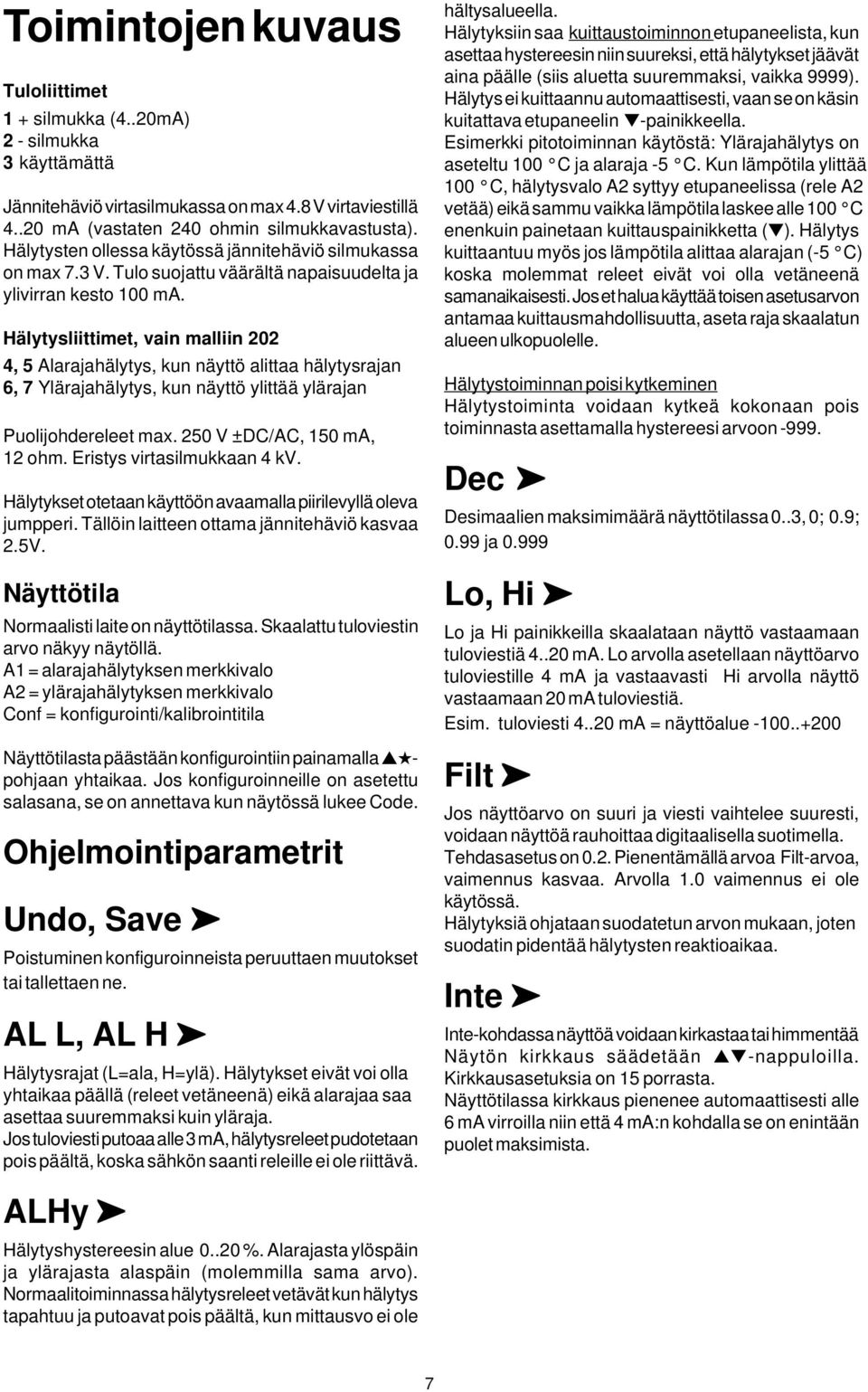

7 Toimintojen kuvaus Tuloliittimet 1 + silmukka (4..20mA) 2 - silmukka 3 käyttämättä Jännitehäviö virtasilmukassa on max 4.8 V virtaviestillä ma (vastaten 240 ohmin silmukkavastusta). Hälytysten ollessa käytössä jännitehäviö silmukassa on max 7.3 V. Tulo suojattu väärältä napaisuudelta ja ylivirran kesto 100 ma. Hälytysliittimet, vain malliin 202 4, 5 Alarajahälytys, kun näyttö alittaa hälytysrajan 6, 7 Ylärajahälytys, kun näyttö ylittää ylärajan Puolijohdereleet max. 250 V ±DC/AC, 150 ma, 12 ohm. Eristys virtasilmukkaan 4 kv. Hälytykset otetaan käyttöön avaamalla piirilevyllä oleva jumpperi. Tällöin laitteen ottama jännitehäviö kasvaa 2.5V. Näyttötila Normaalisti laite on näyttötilassa. Skaalattu tuloviestin arvo näkyy näytöllä. A1 = alarajahälytyksen merkkivalo A2 = ylärajahälytyksen merkkivalo Conf = konfigurointi/kalibrointitila Näyttötilasta päästään konfigurointiin painamalla pohjaan yhtaikaa. Jos konfiguroinneille on asetettu salasana, se on annettava kun näytössä lukee Code. Ohjelmointiparametrit Undo, Save Poistuminen konfiguroinneista peruuttaen muutokset tai tallettaen ne. AL L, AL H Hälytysrajat (L=ala, H=ylä). Hälytykset eivät voi olla yhtaikaa päällä (releet vetäneenä) eikä alarajaa saa asettaa suuremmaksi kuin yläraja. Jos tuloviesti putoaa alle 3 ma, hälytysreleet pudotetaan pois päältä, koska sähkön saanti releille ei ole riittävä. hältysalueella. Hälytyksiin saa kuittaustoiminnon etupaneelista, kun asettaa hystereesin niin suureksi, että hälytykset jäävät aina päälle (siis aluetta suuremmaksi, vaikka 9999). Hälytys ei kuittaannu automaattisesti, vaan se on käsin kuitattava etupaneelin -painikkeella. Esimerkki pitotoiminnan käytöstä: Ylärajahälytys on aseteltu 100 C ja alaraja -5 C. Kun lämpötila ylittää 100 C, hälytysvalo A2 syttyy etupaneelissa (rele A2 vetää) eikä sammu vaikka lämpötila laskee alle 100 C enenkuin painetaan kuittauspainikketta ( ). Hälytys kuittaantuu myös jos lämpötila alittaa alarajan (-5 C) koska molemmat releet eivät voi olla vetäneenä samanaikaisesti. Jos et halua käyttää toisen asetusarvon antamaa kuittausmahdollisuutta, aseta raja skaalatun alueen ulkopuolelle. Hälytystoiminnan poisi kytkeminen Hälytystoiminta voidaan kytkeä kokonaan pois toiminnasta asettamalla hystereesi arvoon Dec Desimaalien maksimimäärä näyttötilassa 0..3, 0; 0.9; 0.99 ja Lo, Hi Lo ja Hi painikkeilla skaalataan näyttö vastaamaan tuloviestiä ma. Lo arvolla asetellaan näyttöarvo tuloviestille 4 ma ja vastaavasti Hi arvolla näyttö vastaamaan 20 ma tuloviestiä. Esim. tuloviesti ma = näyttöalue Filt Jos näyttöarvo on suuri ja viesti vaihtelee suuresti, voidaan näyttöä rauhoittaa digitaalisella suotimella. Tehdasasetus on 0.2. Pienentämällä arvoa Filt-arvoa, vaimennus kasvaa. Arvolla 1.0 vaimennus ei ole käytössä. Hälytyksiä ohjataan suodatetun arvon mukaan, joten suodatin pidentää hälytysten reaktioaikaa. Inte Inte-kohdassa näyttöä voidaan kirkastaa tai himmentää Näytön kirkkaus säädetään -nappuloilla. Kirkkausasetuksia on 15 porrasta. Näyttötilassa kirkkaus pienenee automaattisesti alle 6 ma virroilla niin että 4 ma:n kohdalla se on enintään puolet maksimista. ALHy Hälytyshystereesin alue %. Alarajasta ylöspäin ja ylärajasta alaspäin (molemmilla sama arvo). Normaalitoiminnassa hälytysreleet vetävät kun hälytys tapahtuu ja putoavat pois päältä, kun mittausvo ei ole 7

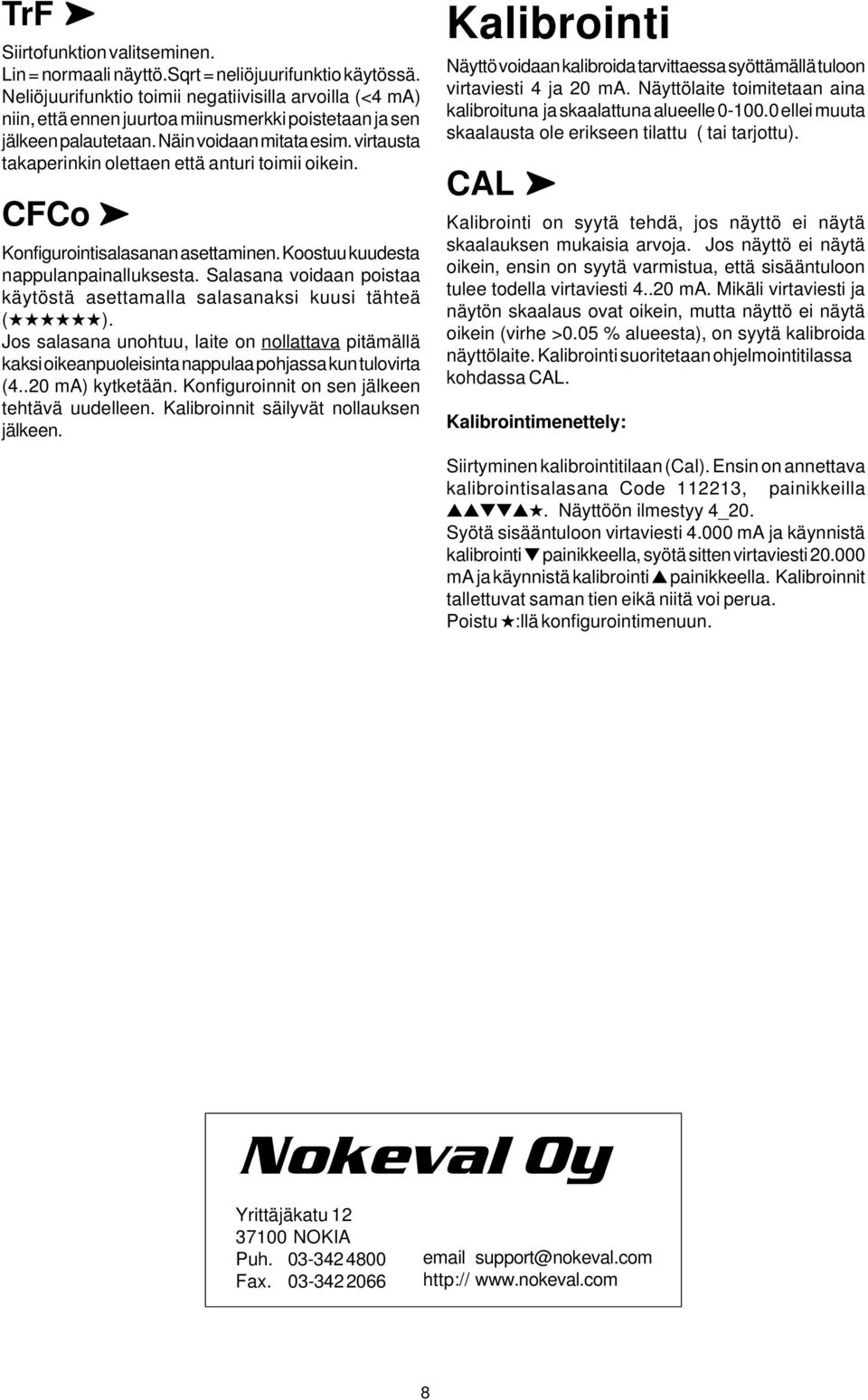

8 TrF Siirtofunktion valitseminen. Lin = normaali näyttö.sqrt = neliöjuurifunktio käytössä. Neliöjuurifunktio toimii negatiivisilla arvoilla (<4 ma) niin, että ennen juurtoa miinusmerkki poistetaan ja sen jälkeen palautetaan. Näin voidaan mitata esim. virtausta takaperinkin olettaen että anturi toimii oikein. CFCo Konfigurointisalasanan asettaminen. Koostuu kuudesta nappulanpainalluksesta. Salasana voidaan poistaa käytöstä asettamalla salasanaksi kuusi tähteä ( ). Jos salasana unohtuu, laite on nollattava pitämällä kaksi oikeanpuoleisinta nappulaa pohjassa kun tulovirta (4..20 ma) kytketään. Konfiguroinnit on sen jälkeen tehtävä uudelleen. Kalibroinnit säilyvät nollauksen jälkeen. Kalibrointi Näyttö voidaan kalibroida tarvittaessa syöttämällä tuloon virtaviesti 4 ja 20 ma. Näyttölaite toimitetaan aina kalibroituna ja skaalattuna alueelle ellei muuta skaalausta ole erikseen tilattu ( tai tarjottu). CAL Kalibrointi on syytä tehdä, jos näyttö ei näytä skaalauksen mukaisia arvoja. Jos näyttö ei näytä oikein, ensin on syytä varmistua, että sisääntuloon tulee todella virtaviesti ma. Mikäli virtaviesti ja näytön skaalaus ovat oikein, mutta näyttö ei näytä oikein (virhe >0.05 % alueesta), on syytä kalibroida näyttölaite. Kalibrointi suoritetaan ohjelmointitilassa kohdassa CAL. Kalibrointimenettely: Siirtyminen kalibrointitilaan (Cal). Ensin on annettava kalibrointisalasana Code , painikkeilla. Näyttöön ilmestyy 4_20. Syötä sisääntuloon virtaviesti ma ja käynnistä kalibrointi painikkeella, syötä sitten virtaviesti ma ja käynnistä kalibrointi painikkeella. Kalibroinnit tallettuvat saman tien eikä niitä voi perua. Poistu :llä konfigurointimenuun. Nokeval Oy Yrittäjäkatu NOKIA Puh Fax
