1 No Nokeval Käyttöohje Monikanavainen näyttölaite malli 538-8SC

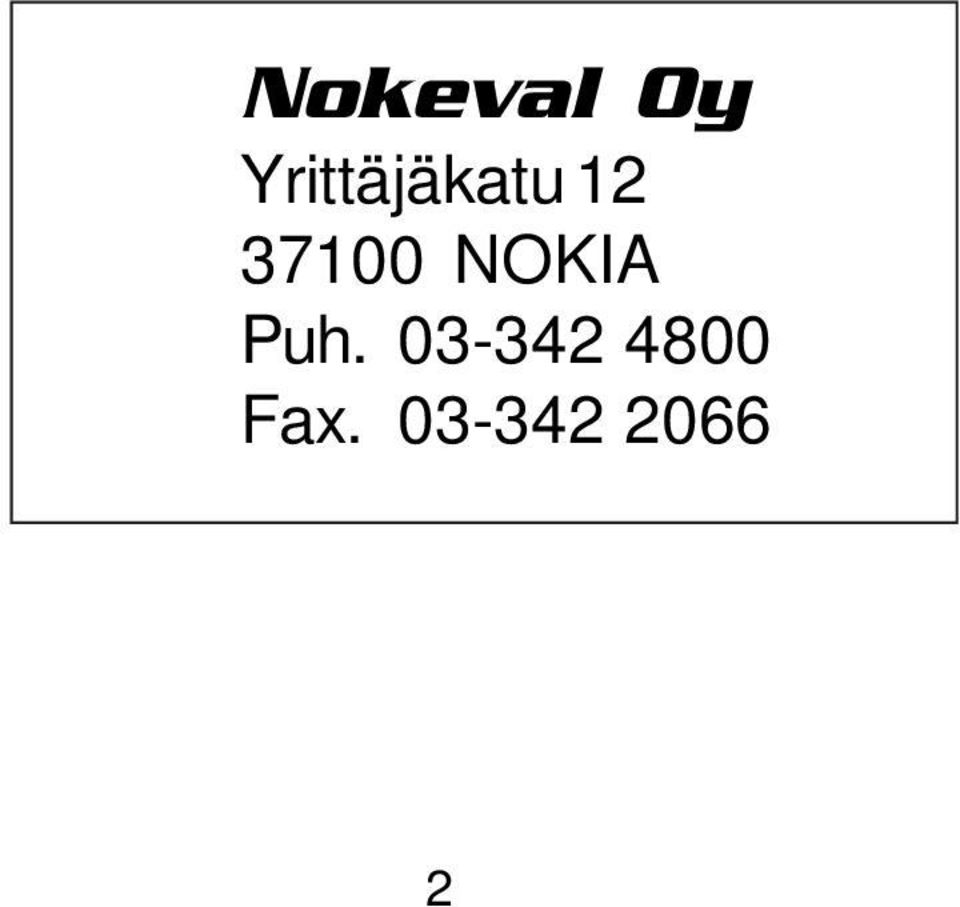

2 Nokeval Oy Yrittäjäkatu NOKIA Puh Fax

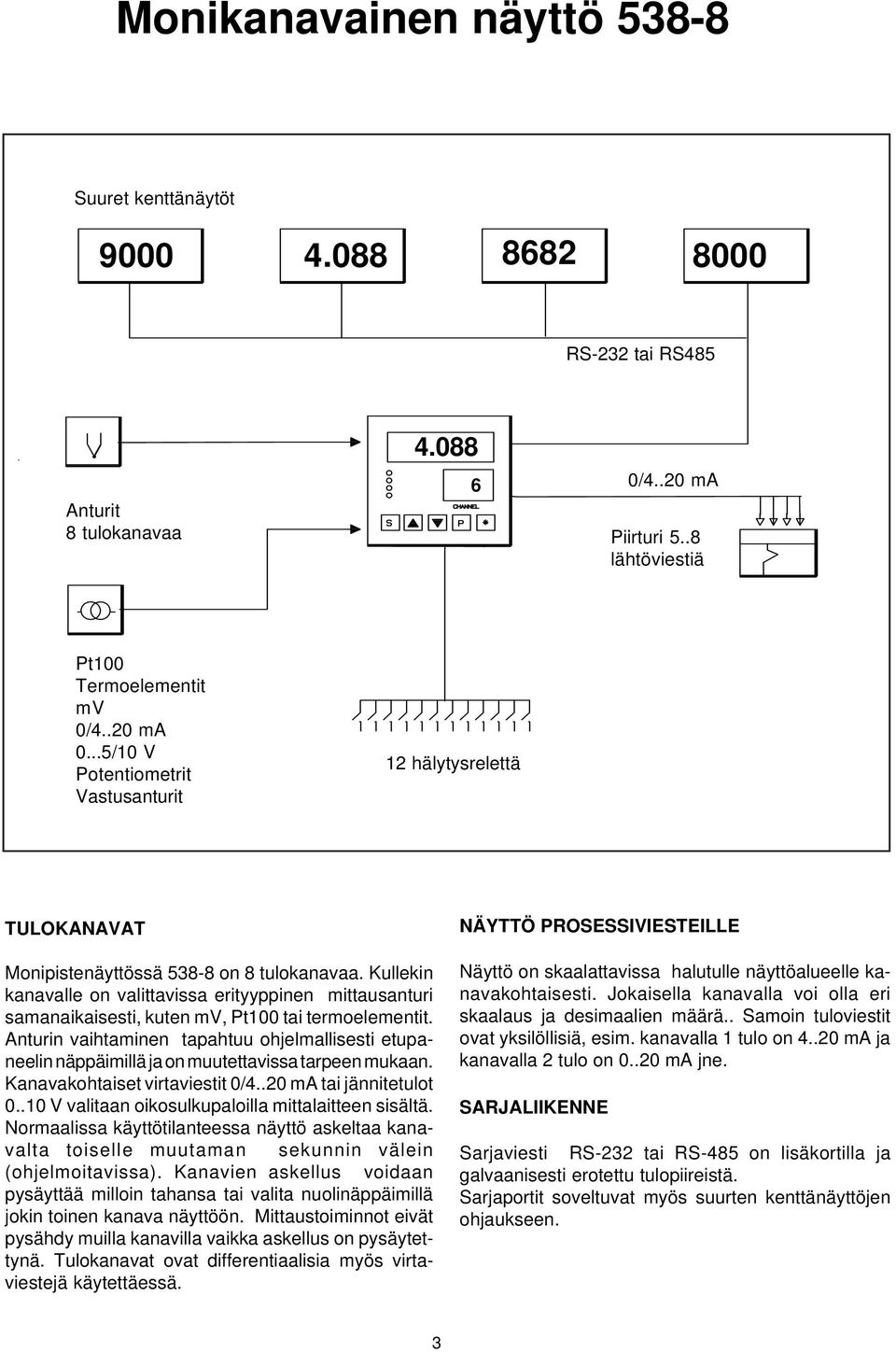

3 Monikanavainen näyttö Suuret kenttänäytöt RS-232 tai RS485 Anturit 8 tulokanavaa /4..20 ma Piirturi 5..8 lähtöviestiä Pt00 Termoelementit mv 0/4..20 ma 0...5/0 V Potentiometrit Vastusanturit 2 hälytysrelettä TULOKANAVAT Monipistenäyttössä on 8 tulokanavaa. Kullekin kanavalle on valittavissa erityyppinen mittausanturi samanaikaisesti, kuten mv, Pt00 tai termoelementit. Anturin vaihtaminen tapahtuu ohjelmallisesti etupaneelin näppäimillä ja on muutettavissa tarpeen mukaan. Kanavakohtaiset virtaviestit 0/4..20 ma tai jännitetulot 0..0 V valitaan oikosulkupaloilla mittalaitteen sisältä. Normaalissa käyttötilanteessa näyttö askeltaa kanavalta toiselle muutaman sekunnin välein (ohjelmoitavissa). Kanavien askellus voidaan pysäyttää milloin tahansa tai valita nuolinäppäimillä jokin toinen kanava näyttöön. Mittaustoiminnot eivät pysähdy muilla kanavilla vaikka askellus on pysäytettynä. Tulokanavat ovat differentiaalisia myös virtaviestejä käytettäessä. NÄYTTÖ PROSESSIVIESTEILLE Näyttö on skaalattavissa halutulle näyttöalueelle kanavakohtaisesti. Jokaisella kanavalla voi olla eri skaalaus ja desimaalien määrä.. Samoin tuloviestit ovat yksilöllisiä, esim. kanavalla tulo on ma ja kanavalla 2 tulo on ma jne. SARJALIIKENNE Sarjaviesti RS-232 tai RS-485 on lisäkortilla ja galvaanisesti erotettu tulopiireistä. Sarjaportit soveltuvat myös suurten kenttänäyttöjen ohjaukseen. 3

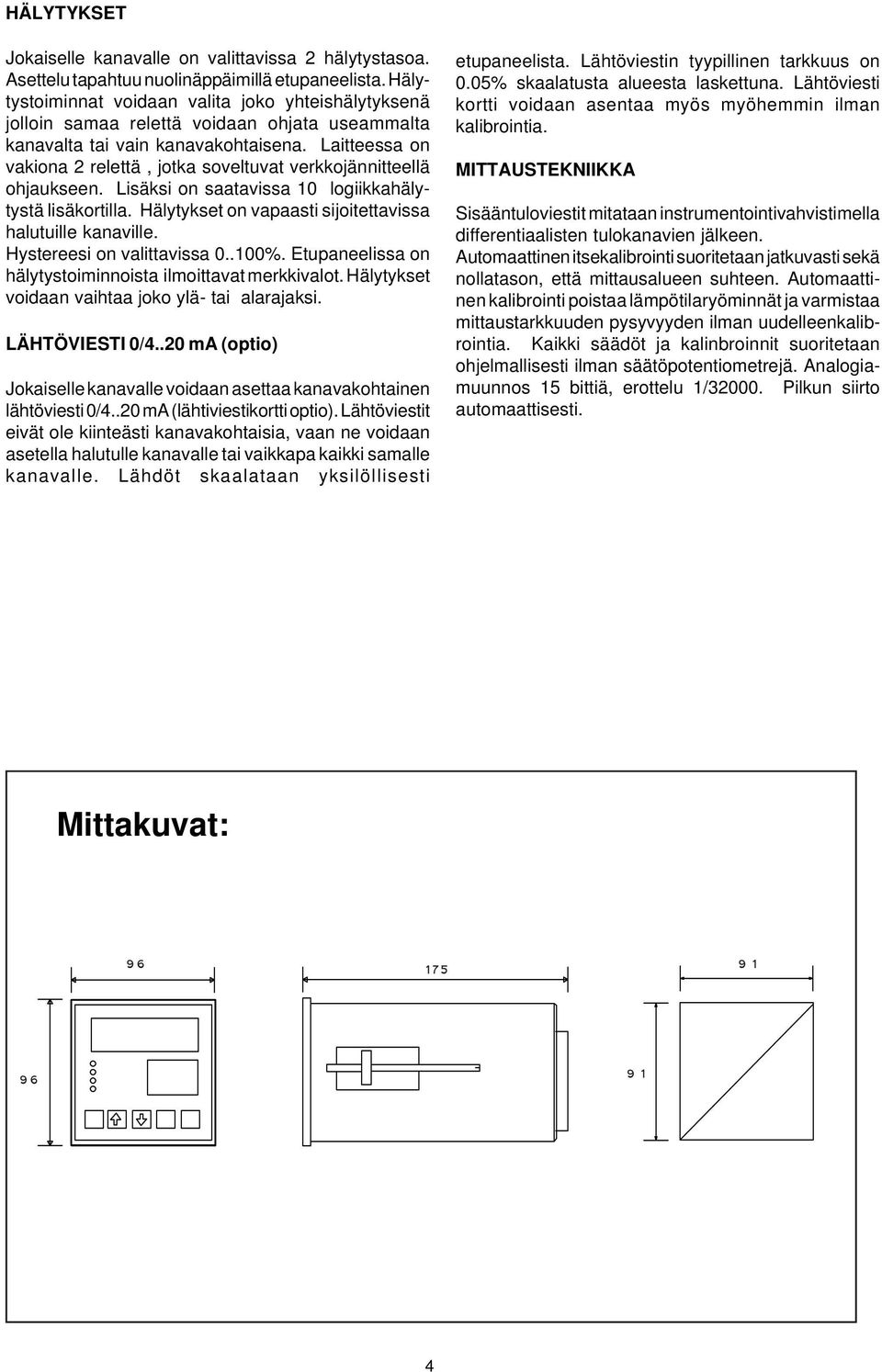

4 HÄLYTYKSET Jokaiselle kanavalle on valittavissa 2 hälytystasoa. Asettelu tapahtuu nuolinäppäimillä etupaneelista. Hälytystoiminnat voidaan valita joko yhteishälytyksenä jolloin samaa relettä voidaan ohjata useammalta kanavalta tai vain kanavakohtaisena. Laitteessa on vakiona 2 relettä, jotka soveltuvat verkkojännitteellä ohjaukseen. Lisäksi on saatavissa 0 logiikkahälytystä lisäkortilla. Hälytykset on vapaasti sijoitettavissa halutuille kanaville. Hystereesi on valittavissa 0..00%. Etupaneelissa on hälytystoiminnoista ilmoittavat merkkivalot. Hälytykset voidaan vaihtaa joko ylä- tai alarajaksi. LÄHTÖVIESTI 0/4..20 ma (optio) Jokaiselle kanavalle voidaan asettaa kanavakohtainen lähtöviesti 0/4..20 ma (lähtiviestikortti optio). Lähtöviestit eivät ole kiinteästi kanavakohtaisia, vaan ne voidaan asetella halutulle kanavalle tai vaikkapa kaikki samalle kanavalle. Lähdöt skaalataan yksilöllisesti etupaneelista. Lähtöviestin tyypillinen tarkkuus on 0.05% skaalatusta alueesta laskettuna. Lähtöviesti kortti voidaan asentaa myös myöhemmin ilman kalibrointia. MITTAUSTEKNIIKKA Sisääntuloviestit mitataan instrumentointivahvistimella differentiaalisten tulokanavien jälkeen. Automaattinen itsekalibrointi suoritetaan jatkuvasti sekä nollatason, että mittausalueen suhteen. Automaattinen kalibrointi poistaa lämpötilaryöminnät ja varmistaa mittaustarkkuuden pysyvyyden ilman uudelleenkalibrointia. Kaikki säädöt ja kalinbroinnit suoritetaan ohjelmallisesti ilman säätöpotentiometrejä. Analogiamuunnos 5 bittiä, erottelu / Pilkun siirto automaattisesti. Mittakuvat:

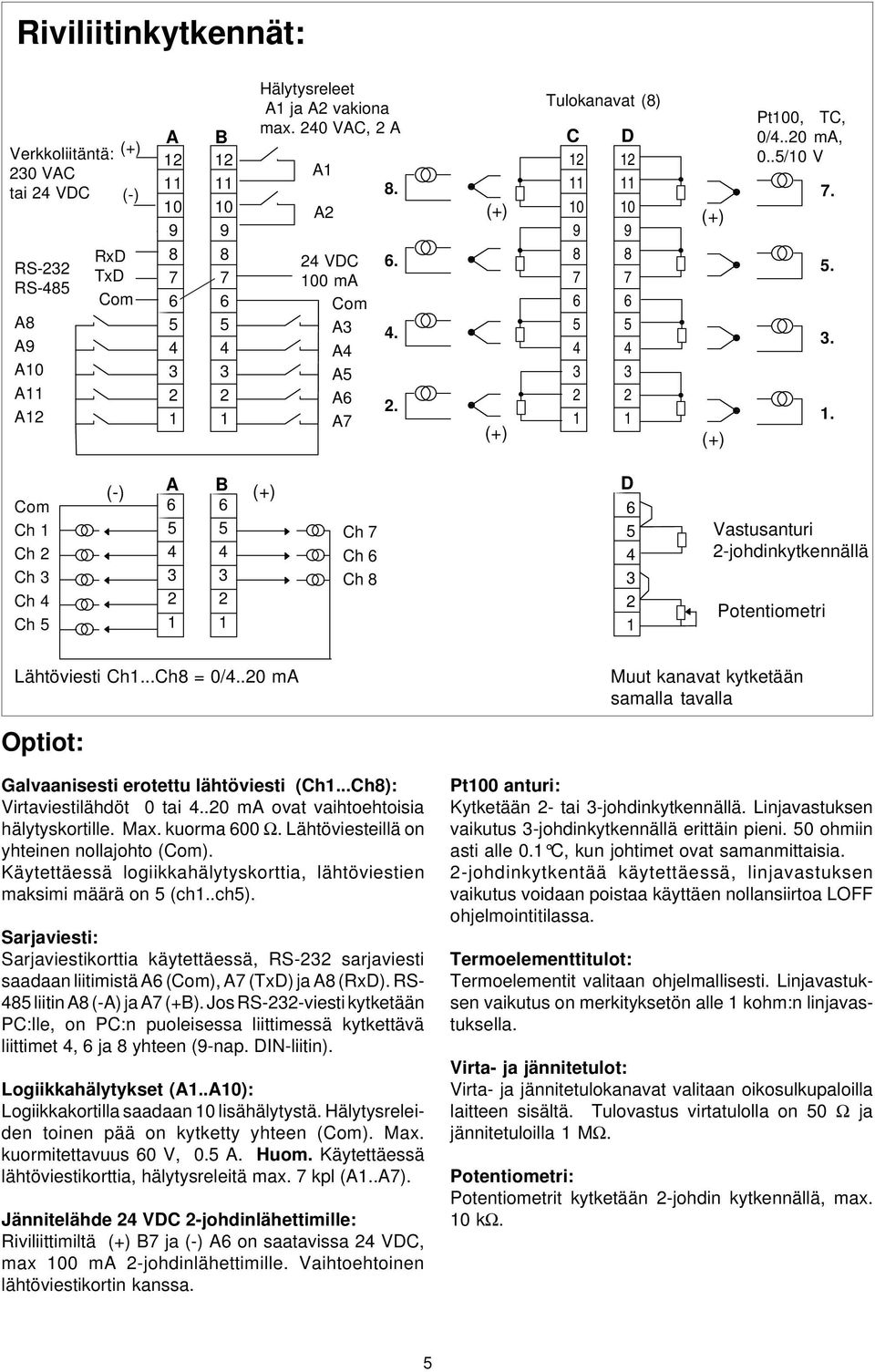

5 Riviliitinkytkennät: Verkkoliitäntä: 230 VAC tai 24 VDC RS-232 RS-485 A8 A9 A0 A A2 (+) (-) RxD TxD Com A B Hälytysreleet A ja A2 vakiona max. 240 VAC, 2 A A A2 24 VDC 00 ma Com A3 A4 A5 A6 A (+) (+) Tulokanavat (8) C D (+) (+) Pt00, TC, 0/4..20 ma, 0..5/0 V Com Ch Ch 2 Ch 3 Ch 4 Ch 5 (-) A B (+) Ch 7 Ch 6 Ch 8 D Vastusanturi 2-johdinkytkennällä Potentiometri Lähtöviesti Ch...Ch8 = 0/4..20 ma Muut kanavat kytketään samalla tavalla Optiot: Galvaanisesti erotettu lähtöviesti (Ch...Ch8): Virtaviestilähdöt 0 tai ma ovat vaihtoehtoisia hälytyskortille. Max. kuorma 600 Ω. Lähtöviesteillä on yhteinen nollajohto (Com). Käytettäessä logiikkahälytyskorttia, lähtöviestien maksimi määrä on 5 (ch..ch5). Sarjaviesti: Sarjaviestikorttia käytettäessä, RS-232 sarjaviesti saadaan liitimistä A6 (Com), A7 (TxD) ja A8 (RxD). RS- 485 liitin A8 (-A) ja A7 (+B). Jos RS-232-viesti kytketään PC:lle, on PC:n puoleisessa liittimessä kytkettävä liittimet 4, 6 ja 8 yhteen (9-nap. DIN-liitin). Logiikkahälytykset (A..A0): Logiikkakortilla saadaan 0 lisähälytystä. Hälytysreleiden toinen pää on kytketty yhteen (Com). Max. kuormitettavuus 60 V, 0.5 A. Huom. Käytettäessä lähtöviestikorttia, hälytysreleitä max. 7 kpl (A..A7). Jännitelähde 24 VDC 2-johdinlähettimille: Riviliittimiltä (+) B7 ja (-) A6 on saatavissa 24 VDC, max 00 ma 2-johdinlähettimille. Vaihtoehtoinen lähtöviestikortin kanssa. Pt00 anturi: Kytketään 2- tai 3-johdinkytkennällä. Linjavastuksen vaikutus 3-johdinkytkennällä erittäin pieni. 50 ohmiin asti alle 0. C, kun johtimet ovat samanmittaisia. 2-johdinkytkentää käytettäessä, linjavastuksen vaikutus voidaan poistaa käyttäen nollansiirtoa LOFF ohjelmointitilassa. Termoelementtitulot: Termoelementit valitaan ohjelmallisesti. Linjavastuksen vaikutus on merkityksetön alle kohm:n linjavastuksella. Virta- ja jännitetulot: Virta- ja jännitetulokanavat valitaan oikosulkupaloilla laitteen sisältä. Tulovastus virtatulolla on 50 Ω ja jännitetuloilla MΩ. Potentiometri: Potentiometrit kytketään 2-johdin kytkennällä, max. 0 kω. 5

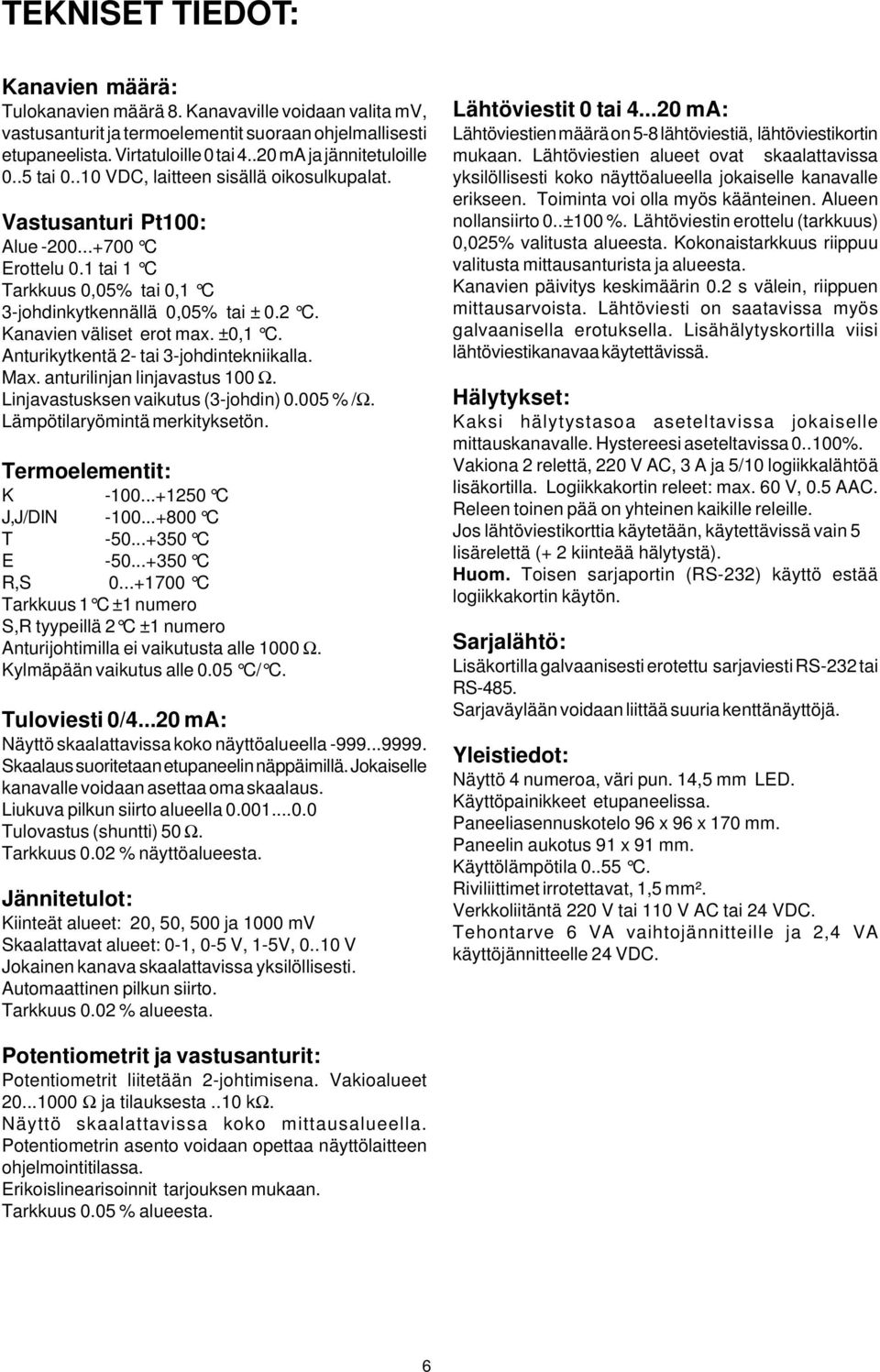

6 TEKNISET TIEDOT: Kanavien määrä: Tulokanavien määrä 8. Kanavaville voidaan valita mv, vastusanturit ja termoelementit suoraan ohjelmallisesti etupaneelista. Virtatuloille 0 tai ma ja jännitetuloille 0..5 tai 0..0 VDC, laitteen sisällä oikosulkupalat. Vastusanturi Pt00: Alue C Erottelu 0. tai C Tarkkuus 0,05% tai 0, C 3-johdinkytkennällä 0,05% tai ± 0.2 C. Kanavien väliset erot max. ±0, C. Anturikytkentä 2- tai 3-johdintekniikalla. Max. anturilinjan linjavastus 00 Ω. Linjavastusksen vaikutus (3-johdin) % /Ω. Lämpötilaryömintä merkityksetön. Termoelementit: K C J,J/DIN C T C E C R,S C Tarkkuus C ± numero S,R tyypeillä 2 C ± numero Anturijohtimilla ei vaikutusta alle 000 Ω. Kylmäpään vaikutus alle 0.05 C/ C. Tuloviesti 0/ ma: Näyttö skaalattavissa koko näyttöalueella Skaalaus suoritetaan etupaneelin näppäimillä. Jokaiselle kanavalle voidaan asettaa oma skaalaus. Liukuva pilkun siirto alueella Tulovastus (shuntti) 50 Ω. Tarkkuus 0.02 % näyttöalueesta. Jännitetulot: Kiinteät alueet: 20, 50, 500 ja 000 mv Skaalattavat alueet: 0-, 0-5 V, -5V, 0..0 V Jokainen kanava skaalattavissa yksilöllisesti. Automaattinen pilkun siirto. Tarkkuus 0.02 % alueesta. Lähtöviestit 0 tai ma: Lähtöviestien määrä on 5-8 lähtöviestiä, lähtöviestikortin mukaan. Lähtöviestien alueet ovat skaalattavissa yksilöllisesti koko näyttöalueella jokaiselle kanavalle erikseen. Toiminta voi olla myös käänteinen. Alueen nollansiirto 0..±00 %. Lähtöviestin erottelu (tarkkuus) 0,025% valitusta alueesta. Kokonaistarkkuus riippuu valitusta mittausanturista ja alueesta. Kanavien päivitys keskimäärin 0.2 s välein, riippuen mittausarvoista. Lähtöviesti on saatavissa myös galvaanisella erotuksella. Lisähälytyskortilla viisi lähtöviestikanavaa käytettävissä. Hälytykset: Kaksi hälytystasoa aseteltavissa jokaiselle mittauskanavalle. Hystereesi aseteltavissa 0..00%. Vakiona 2 relettä, 220 V AC, 3 A ja 5/0 logiikkalähtöä lisäkortilla. Logiikkakortin releet: max. 60 V, 0.5 AAC. Releen toinen pää on yhteinen kaikille releille. Jos lähtöviestikorttia käytetään, käytettävissä vain 5 lisärelettä (+ 2 kiinteää hälytystä). Huom. Toisen sarjaportin (RS-232) käyttö estää logiikkakortin käytön. Sarjalähtö: Lisäkortilla galvaanisesti erotettu sarjaviesti RS-232 tai RS-485. Sarjaväylään voidaan liittää suuria kenttänäyttöjä. Yleistiedot: Näyttö 4 numeroa, väri pun. 4,5 mm LED. Käyttöpainikkeet etupaneelissa. Paneeliasennuskotelo 96 x 96 x 70 mm. Paneelin aukotus 9 x 9 mm. Käyttölämpötila C. Riviliittimet irrotettavat,,5 mm². Verkkoliitäntä 220 V tai 0 V AC tai 24 VDC. Tehontarve 6 VA vaihtojännitteille ja 2,4 VA käyttöjännitteelle 24 VDC. Potentiometrit ja vastusanturit: Potentiometrit liitetään 2-johtimisena. Vakioalueet Ω ja tilauksesta..0 kω. Näyttö skaalattavissa koko mittausalueella. Potentiometrin asento voidaan opettaa näyttölaitteen ohjelmointitilassa. Erikoislinearisoinnit tarjouksen mukaan. Tarkkuus 0.05 % alueesta. 6

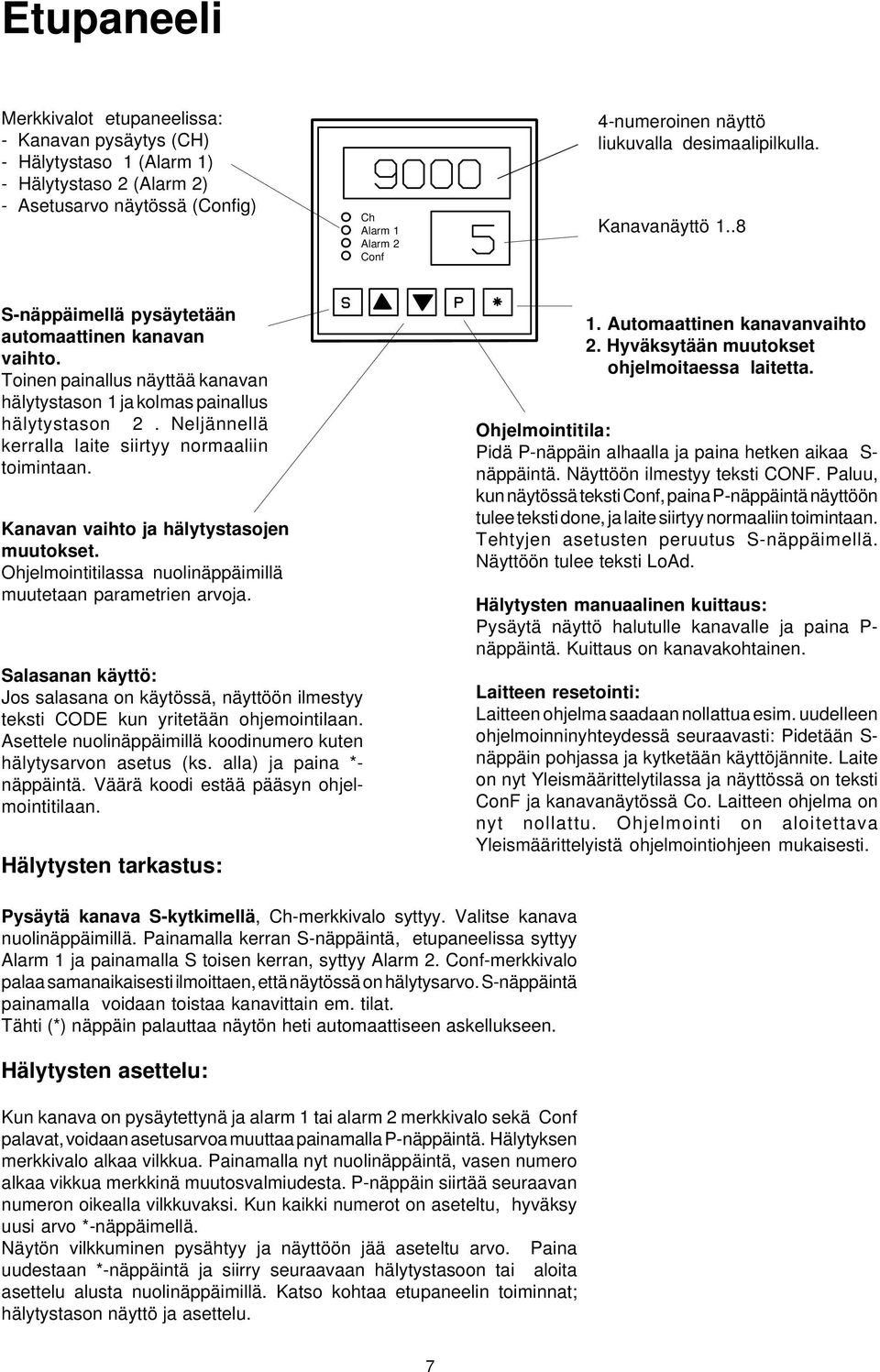

7 Etupaneeli Merkkivalot etupaneelissa: - Kanavan pysäytys (CH) - Hälytystaso (Alarm ) - Hälytystaso 2 (Alarm 2) - Asetusarvo näytössä (Config) Ch Alarm Alarm 2 Conf 4-numeroinen näyttö liukuvalla desimaalipilkulla. Kanavanäyttö..8 S-näppäimellä pysäytetään automaattinen kanavan vaihto. Toinen painallus näyttää kanavan hälytystason ja kolmas painallus hälytystason 2. Neljännellä kerralla laite siirtyy normaaliin toimintaan. Kanavan vaihto ja hälytystasojen muutokset. Ohjelmointitilassa nuolinäppäimillä muutetaan parametrien arvoja. Salasanan käyttö: Jos salasana on käytössä, näyttöön ilmestyy teksti CODE kun yritetään ohjemointilaan. Asettele nuolinäppäimillä koodinumero kuten hälytysarvon asetus (ks. alla) ja paina *- näppäintä. Väärä koodi estää pääsyn ohjelmointitilaan. Hälytysten tarkastus:. Automaattinen kanavanvaihto 2. Hyväksytään muutokset ohjelmoitaessa laitetta. Ohjelmointitila: Pidä P-näppäin alhaalla ja paina hetken aikaa S- näppäintä. Näyttöön ilmestyy teksti CONF. Paluu, kun näytössä teksti Conf, paina P-näppäintä näyttöön tulee teksti done, ja laite siirtyy normaaliin toimintaan. Tehtyjen asetusten peruutus S-näppäimellä. Näyttöön tulee teksti LoAd. Hälytysten manuaalinen kuittaus: Pysäytä näyttö halutulle kanavalle ja paina P- näppäintä. Kuittaus on kanavakohtainen. Laitteen resetointi: Laitteen ohjelma saadaan nollattua esim. uudelleen ohjelmoinninyhteydessä seuraavasti: Pidetään S- näppäin pohjassa ja kytketään käyttöjännite. Laite on nyt Yleismäärittelytilassa ja näyttössä on teksti ConF ja kanavanäytössä Co. Laitteen ohjelma on nyt nollattu. Ohjelmointi on aloitettava Yleismäärittelyistä ohjelmointiohjeen mukaisesti. Pysäytä kanava S-kytkimellä, Ch-merkkivalo syttyy. Valitse kanava nuolinäppäimillä. Painamalla kerran S-näppäintä, etupaneelissa syttyy Alarm ja painamalla S toisen kerran, syttyy Alarm 2. Conf-merkkivalo palaa samanaikaisesti ilmoittaen, että näytössä on hälytysarvo. S-näppäintä painamalla voidaan toistaa kanavittain em. tilat. Tähti (*) näppäin palauttaa näytön heti automaattiseen askellukseen. Hälytysten asettelu: Kun kanava on pysäytettynä ja alarm tai alarm 2 merkkivalo sekä Conf palavat, voidaan asetusarvoa muuttaa painamalla P-näppäintä. Hälytyksen merkkivalo alkaa vilkkua. Painamalla nyt nuolinäppäintä, vasen numero alkaa vikkua merkkinä muutosvalmiudesta. P-näppäin siirtää seuraavan numeron oikealla vilkkuvaksi. Kun kaikki numerot on aseteltu, hyväksy uusi arvo *-näppäimellä. Näytön vilkkuminen pysähtyy ja näyttöön jää aseteltu arvo. Paina uudestaan *-näppäintä ja siirry seuraavaan hälytystasoon tai aloita asettelu alusta nuolinäppäimillä. Katso kohtaa etupaneelin toiminnat; hälytystason näyttö ja asettelu. 7

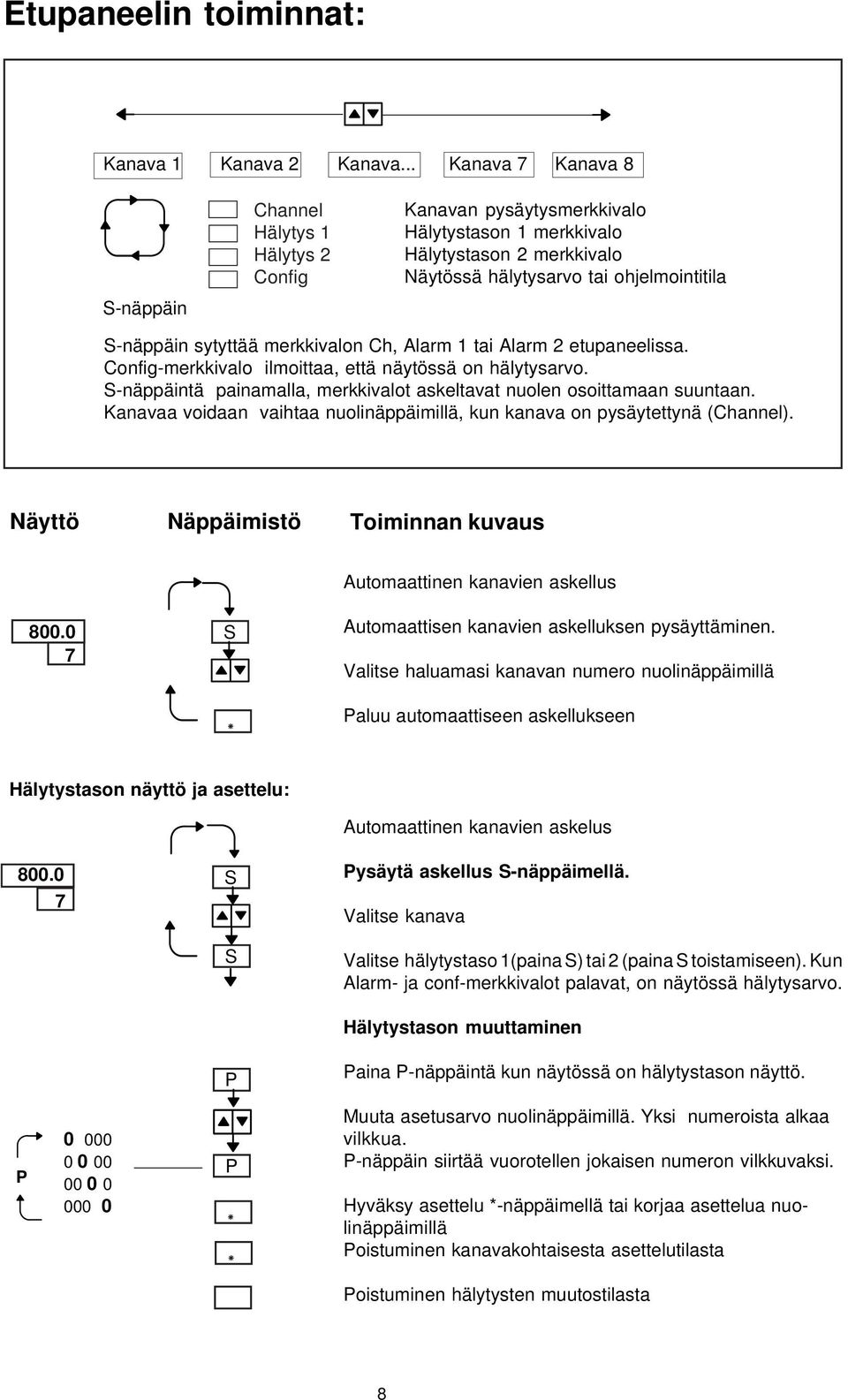

8 Etupaneelin toiminnat: Kanava Kanava 2 Kanava... Kanava 7 Kanava 8 S-näppäin Channel Hälytys Hälytys 2 Config Kanavan pysäytysmerkkivalo Hälytystason merkkivalo Hälytystason 2 merkkivalo Näytössä hälytysarvo tai ohjelmointitila S-näppäin sytyttää merkkivalon Ch, Alarm tai Alarm 2 etupaneelissa. Config-merkkivalo ilmoittaa, että näytössä on hälytysarvo. S-näppäintä painamalla, merkkivalot askeltavat nuolen osoittamaan suuntaan. Kanavaa voidaan vaihtaa nuolinäppäimillä, kun kanava on pysäytettynä (Channel). Näyttö Näppäimistö Toiminnan kuvaus S * Automaattinen kanavien askellus Automaattisen kanavien askelluksen pysäyttäminen. Valitse haluamasi kanavan numero nuolinäppäimillä Paluu automaattiseen askellukseen Hälytystason näyttö ja asettelu: S S P Automaattinen kanavien askelus Pysäytä askellus S-näppäimellä. Valitse kanava Valitse hälytystaso (paina S) tai 2 (paina S toistamiseen). Kun Alarm- ja conf-merkkivalot palavat, on näytössä hälytysarvo. Hälytystason muuttaminen Paina P-näppäintä kun näytössä on hälytystason näyttö. P P * * Muuta asetusarvo nuolinäppäimillä. Yksi numeroista alkaa vilkkua. P-näppäin siirtää vuorotellen jokaisen numeron vilkkuvaksi. Hyväksy asettelu *-näppäimellä tai korjaa asettelua nuolinäppäimillä Poistuminen kanavakohtaisesta asettelutilasta Poistuminen hälytysten muutostilasta 8

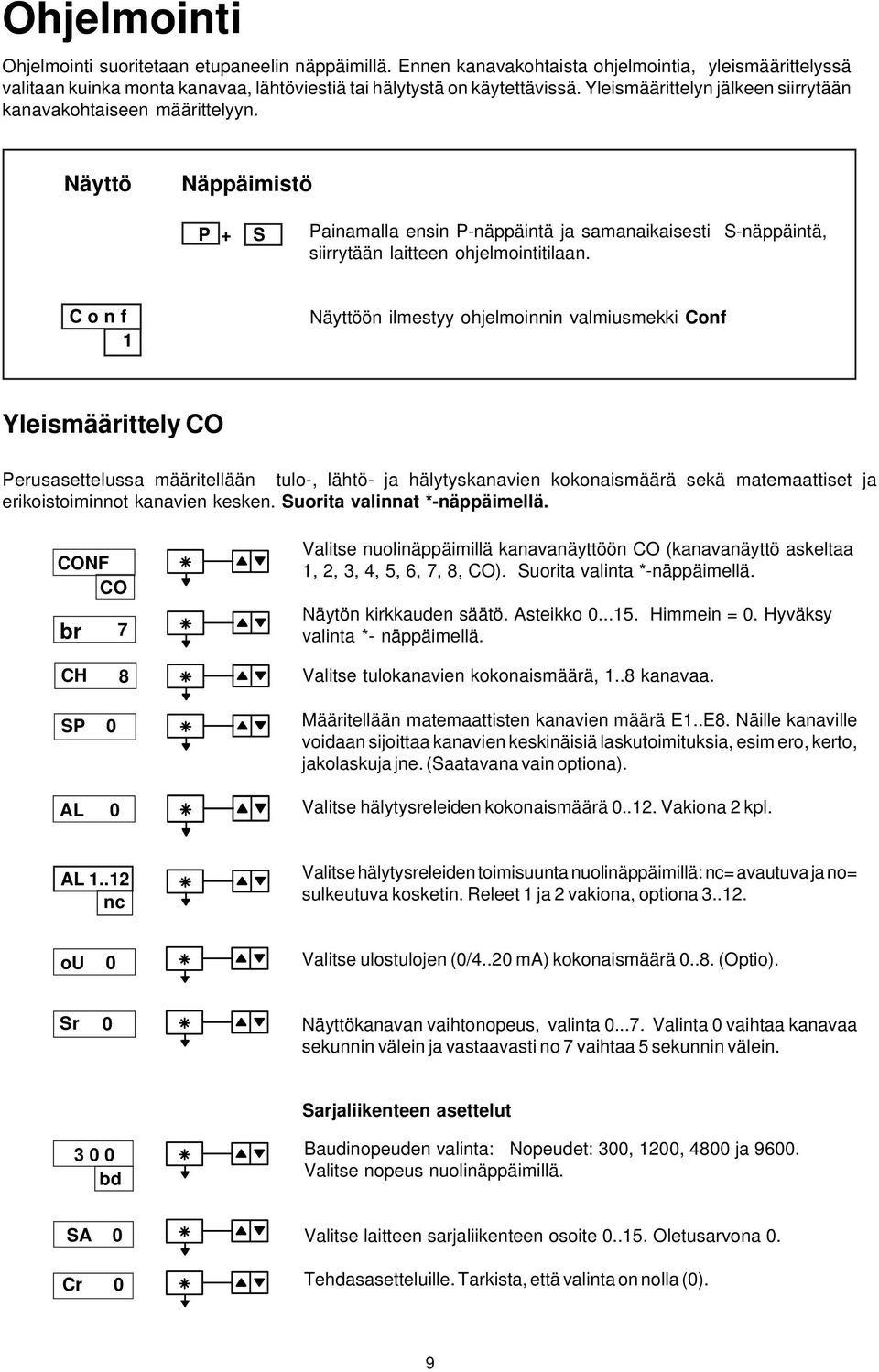

9 Ohjelmointi Ohjelmointi suoritetaan etupaneelin näppäimillä. Ennen kanavakohtaista ohjelmointia, yleismäärittelyssä valitaan kuinka monta kanavaa, lähtöviestiä tai hälytystä on käytettävissä. Yleismäärittelyn jälkeen siirrytään kanavakohtaiseen määrittelyyn. Näyttö Näppäimistö P + S Painamalla ensin P-näppäintä ja samanaikaisesti S-näppäintä, siirrytään laitteen ohjelmointitilaan. C o n f Näyttöön ilmestyy ohjelmoinnin valmiusmekki Conf Yleismäärittely CO Perusasettelussa määritellään tulo-, lähtö- ja hälytyskanavien kokonaismäärä sekä matemaattiset ja erikoistoiminnot kanavien kesken. Suorita valinnat *-näppäimellä. CONF CO br 7 CH 8 SP 0 AL 0 Valitse nuolinäppäimillä kanavanäyttöön CO (kanavanäyttö askeltaa, 2, 3, 4, 5, 6, 7, 8, CO). Suorita valinta *-näppäimellä. Näytön kirkkauden säätö. Asteikko Himmein = 0. Hyväksy valinta *- näppäimellä. Valitse tulokanavien kokonaismäärä,..8 kanavaa. Määritellään matemaattisten kanavien määrä E..E8. Näille kanaville voidaan sijoittaa kanavien keskinäisiä laskutoimituksia, esim ero, kerto, jakolaskuja jne. (Saatavana vain optiona). Valitse hälytysreleiden kokonaismäärä Vakiona 2 kpl. AL..2 nc Valitse hälytysreleiden toimisuunta nuolinäppäimillä: nc= avautuva ja no= sulkeutuva kosketin. Releet ja 2 vakiona, optiona ou 0 Valitse ulostulojen (0/4..20 ma) kokonaismäärä (Optio). Sr 0 Näyttökanavan vaihtonopeus, valinta Valinta 0 vaihtaa kanavaa sekunnin välein ja vastaavasti no 7 vaihtaa 5 sekunnin välein. Sarjaliikenteen asettelut bd Baudinopeuden valinta: Nopeudet: 300, 200, 4800 ja Valitse nopeus nuolinäppäimillä. SA 0 Cr 0 Valitse laitteen sarjaliikenteen osoite Oletusarvona 0. Tehdasasetteluille. Tarkista, että valinta on nolla (0). 9

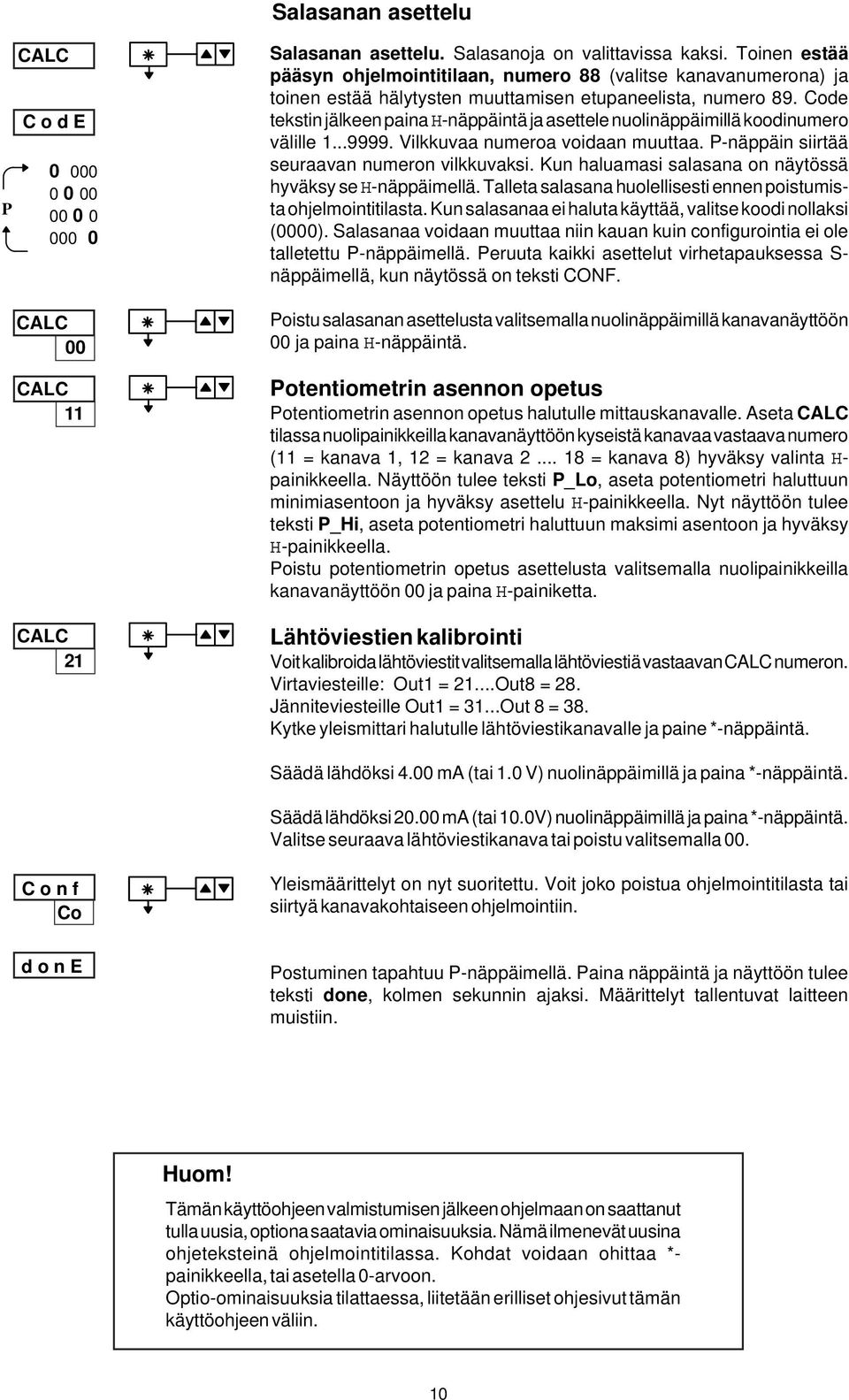

10 Salasanan asettelu P CALC C o d E CALC 00 CALC CALC 2 Salasanan asettelu. Salasanoja on valittavissa kaksi. Toinen estää pääsyn ohjelmointitilaan, numero 88 (valitse kanavanumerona) ja toinen estää hälytysten muuttamisen etupaneelista, numero 89. Code tekstin jälkeen paina H-näppäintä ja asettele nuolinäppäimillä koodinumero välille Vilkkuvaa numeroa voidaan muuttaa. P-näppäin siirtää seuraavan numeron vilkkuvaksi. Kun haluamasi salasana on näytössä hyväksy se H-näppäimellä. Talleta salasana huolellisesti ennen poistumista ohjelmointitilasta. Kun salasanaa ei haluta käyttää, valitse koodi nollaksi (0000). Salasanaa voidaan muuttaa niin kauan kuin configurointia ei ole talletettu P-näppäimellä. Peruuta kaikki asettelut virhetapauksessa S- näppäimellä, kun näytössä on teksti CONF. Poistu salasanan asettelusta valitsemalla nuolinäppäimillä kanavanäyttöön 00 ja paina H-näppäintä. Potentiometrin asennon opetus Potentiometrin asennon opetus halutulle mittauskanavalle. Aseta CALC tilassa nuolipainikkeilla kanavanäyttöön kyseistä kanavaa vastaava numero ( = kanava, 2 = kanava = kanava 8) hyväksy valinta H- painikkeella. Näyttöön tulee teksti P_Lo, aseta potentiometri haluttuun minimiasentoon ja hyväksy asettelu H-painikkeella. Nyt näyttöön tulee teksti P_Hi, aseta potentiometri haluttuun maksimi asentoon ja hyväksy H-painikkeella. Poistu potentiometrin opetus asettelusta valitsemalla nuolipainikkeilla kanavanäyttöön 00 ja paina H-painiketta. Lähtöviestien kalibrointi Voit kalibroida lähtöviestit valitsemalla lähtöviestiä vastaavan CALC numeron. Virtaviesteille: Out = 2...Out8 = 28. Jänniteviesteille Out = 3...Out 8 = 38. Kytke yleismittari halutulle lähtöviestikanavalle ja paine *-näppäintä. Säädä lähdöksi 4.00 ma (tai.0 V) nuolinäppäimillä ja paina *-näppäintä. Säädä lähdöksi ma (tai 0.0V) nuolinäppäimillä ja paina *-näppäintä. Valitse seuraava lähtöviestikanava tai poistu valitsemalla 00. C o n f Co Yleismäärittelyt on nyt suoritettu. Voit joko poistua ohjelmointitilasta tai siirtyä kanavakohtaiseen ohjelmointiin. d o n E Postuminen tapahtuu P-näppäimellä. Paina näppäintä ja näyttöön tulee teksti done, kolmen sekunnin ajaksi. Määrittelyt tallentuvat laitteen muistiin. Huom! Tämän käyttöohjeen valmistumisen jälkeen ohjelmaan on saattanut tulla uusia, optiona saatavia ominaisuuksia. Nämä ilmenevät uusina ohjeteksteinä ohjelmointitilassa. Kohdat voidaan ohittaa *- painikkeella, tai asetella 0-arvoon. Optio-ominaisuuksia tilattaessa, liitetään erilliset ohjesivut tämän käyttöohjeen väliin. 0

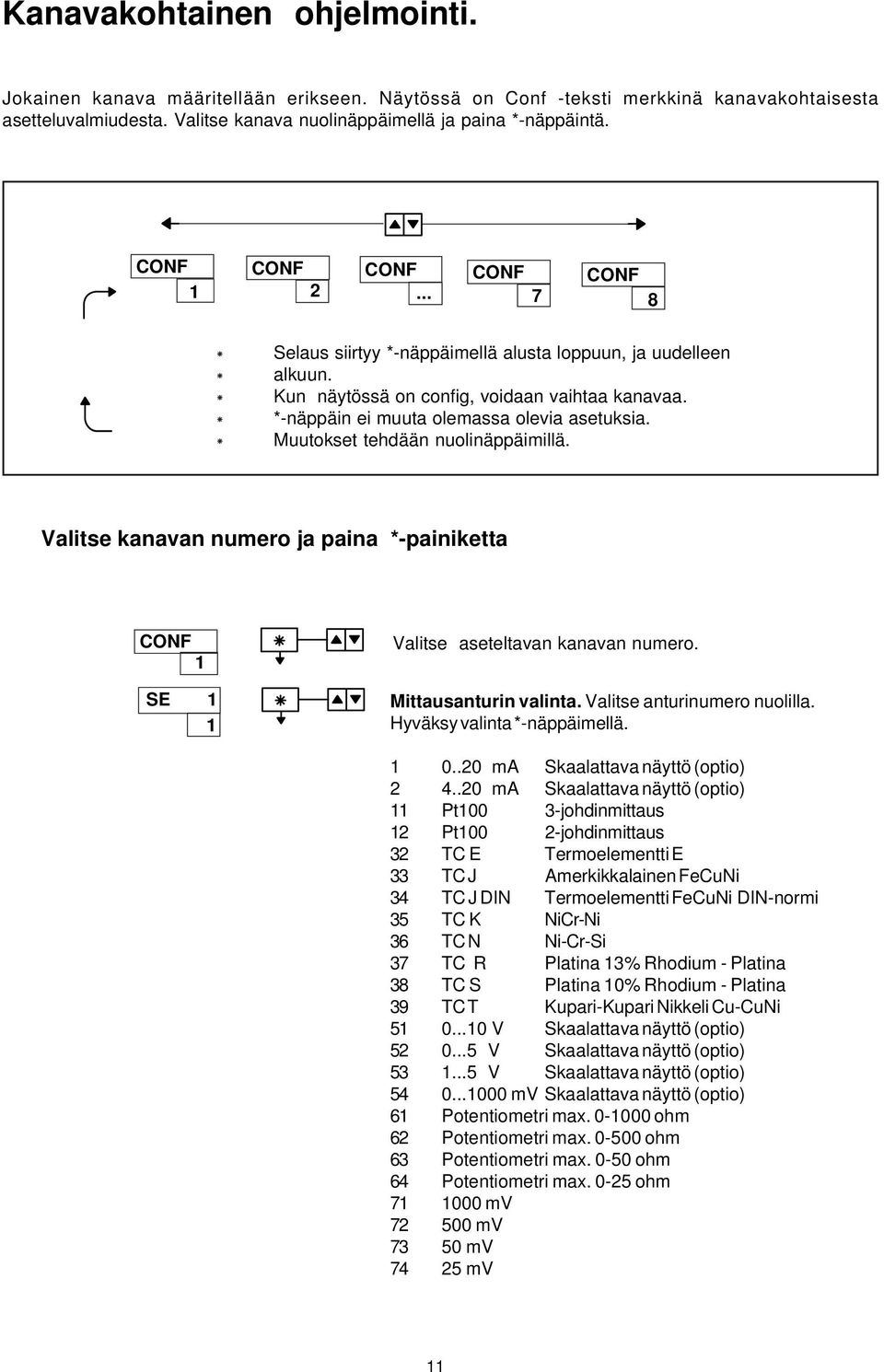

11 Kanavakohtainen ohjelmointi. Jokainen kanava määritellään erikseen. Näytössä on Conf -teksti merkkinä kanavakohtaisesta asetteluvalmiudesta. Valitse kanava nuolinäppäimellä ja paina *-näppäintä. CONF CONF CONF CONF CONF * * * * * Selaus siirtyy *-näppäimellä alusta loppuun, ja uudelleen alkuun. Kun näytössä on config, voidaan vaihtaa kanavaa. *-näppäin ei muuta olemassa olevia asetuksia. Muutokset tehdään nuolinäppäimillä. Valitse kanavan numero ja paina *-painiketta CONF SE Valitse aseteltavan kanavan numero. Mittausanturin valinta. Valitse anturinumero nuolilla. Hyväksy valinta *-näppäimellä ma Skaalattava näyttö (optio) ma Skaalattava näyttö (optio) Pt00 3-johdinmittaus 2 Pt00 2-johdinmittaus 32 TC E Termoelementti E 33 TC J Amerkikkalainen FeCuNi 34 TC J DIN Termoelementti FeCuNi DIN-normi 35 TC K NiCr-Ni 36 TC N Ni-Cr-Si 37 TC R Platina 3% Rhodium - Platina 38 TC S Platina 0% Rhodium - Platina 39 TC T Kupari-Kupari Nikkeli Cu-CuNi V Skaalattava näyttö (optio) V Skaalattava näyttö (optio) V Skaalattava näyttö (optio) mv Skaalattava näyttö (optio) 6 Potentiometri max ohm 62 Potentiometri max ohm 63 Potentiometri max ohm 64 Potentiometri max ohm mv mv mv mv

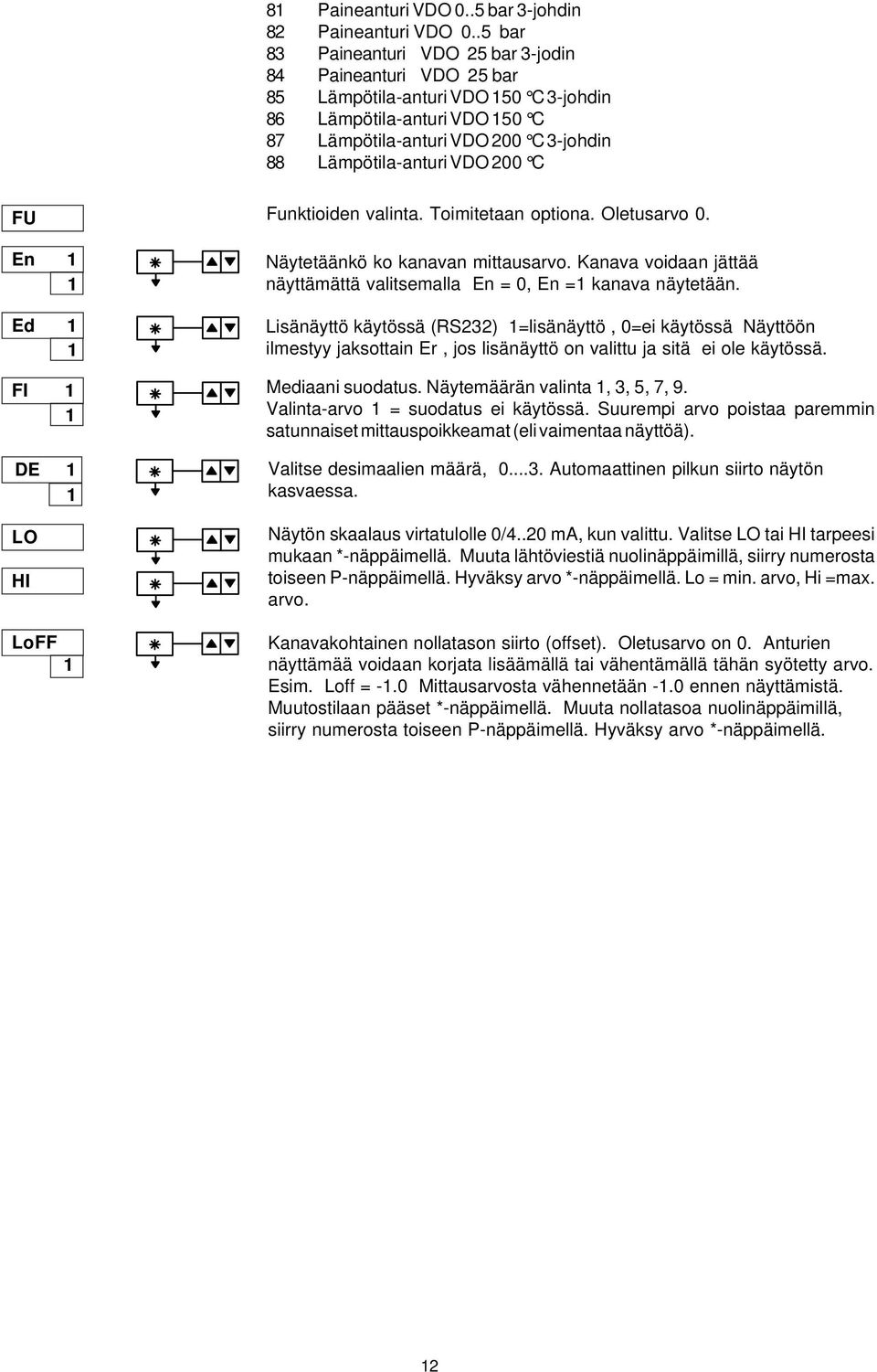

12 8 Paineanturi VDO 0..5 bar 3-johdin 82 Paineanturi VDO 0..5 bar 83 Paineanturi VDO 25 bar 3-jodin 84 Paineanturi VDO 25 bar 85 Lämpötila-anturi VDO 50 C 3-johdin 86 Lämpötila-anturi VDO 50 C 87 Lämpötila-anturi VDO 200 C 3-johdin 88 Lämpötila-anturi VDO 200 C FU En Funktioiden valinta. Toimitetaan optiona. Oletusarvo 0. Näytetäänkö ko kanavan mittausarvo. Kanava voidaan jättää näyttämättä valitsemalla En = 0, En = kanava näytetään. Ed Lisänäyttö käytössä (RS232) =lisänäyttö, 0=ei käytössä Näyttöön ilmestyy jaksottain Er, jos lisänäyttö on valittu ja sitä ei ole käytössä. FI DE LO HI LoFF Mediaani suodatus. Näytemäärän valinta, 3, 5, 7, 9. Valinta-arvo = suodatus ei käytössä. Suurempi arvo poistaa paremmin satunnaiset mittauspoikkeamat (eli vaimentaa näyttöä). Valitse desimaalien määrä, Automaattinen pilkun siirto näytön kasvaessa. Näytön skaalaus virtatulolle 0/4..20 ma, kun valittu. Valitse LO tai HI tarpeesi mukaan *-näppäimellä. Muuta lähtöviestiä nuolinäppäimillä, siirry numerosta toiseen P-näppäimellä. Hyväksy arvo *-näppäimellä. Lo = min. arvo, Hi =max. arvo. Kanavakohtainen nollatason siirto (offset). Oletusarvo on 0. Anturien näyttämää voidaan korjata lisäämällä tai vähentämällä tähän syötetty arvo. Esim. Loff = -.0 Mittausarvosta vähennetään -.0 ennen näyttämistä. Muutostilaan pääset *-näppäimellä. Muuta nollatasoa nuolinäppäimillä, siirry numerosta toiseen P-näppäimellä. Hyväksy arvo *-näppäimellä. 2

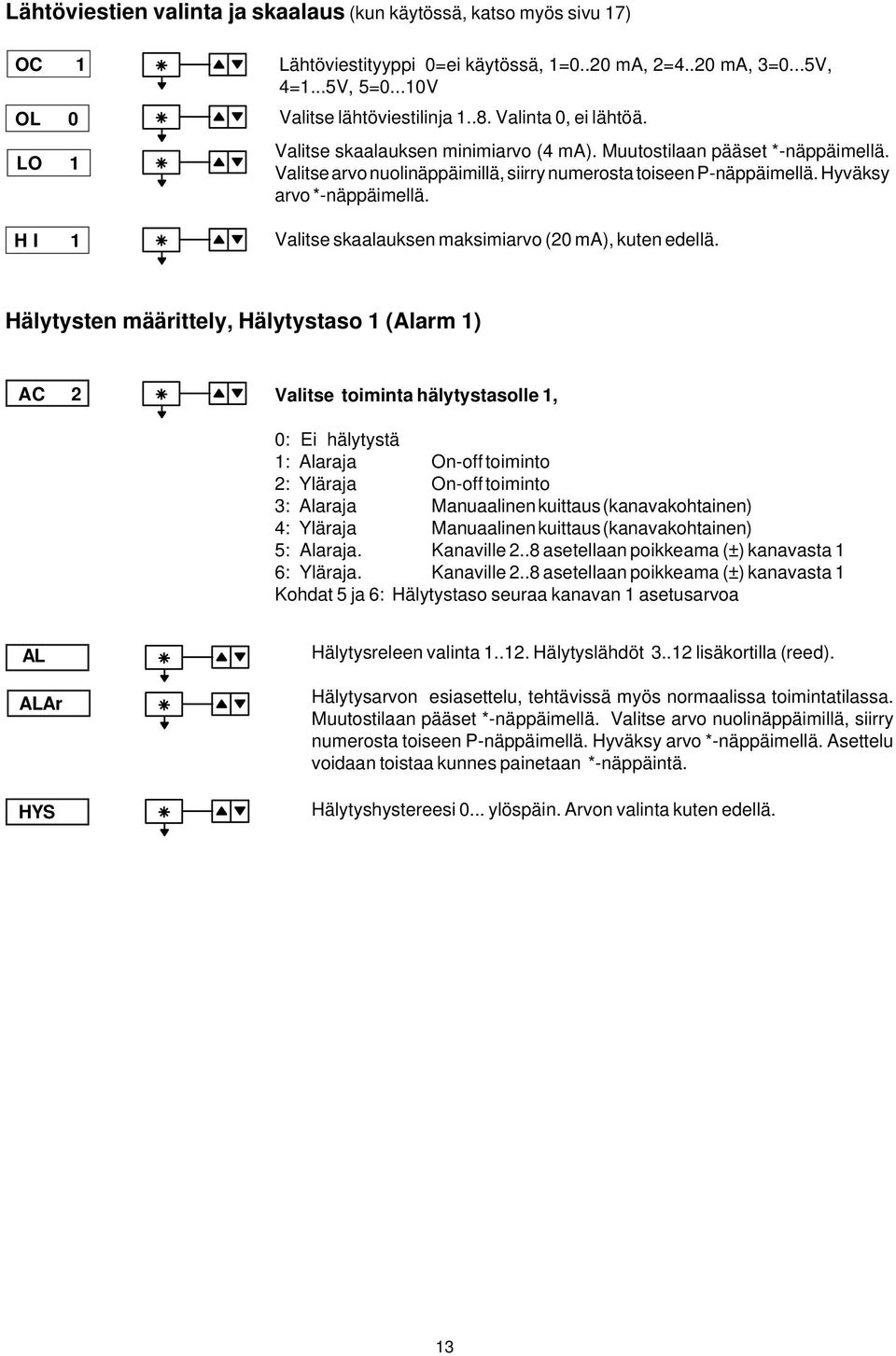

13 Lähtöviestien valinta ja skaalaus (kun käytössä, katso myös sivu 7) OC OL 0 LO H I Lähtöviestityyppi 0=ei käytössä, =0..20 ma, 2=4..20 ma, 3=0...5V, 4=...5V, 5=0...0V Valitse lähtöviestilinja..8. Valinta 0, ei lähtöä. Valitse skaalauksen minimiarvo (4 ma). Muutostilaan pääset *-näppäimellä. Valitse arvo nuolinäppäimillä, siirry numerosta toiseen P-näppäimellä. Hyväksy arvo *-näppäimellä. Valitse skaalauksen maksimiarvo (20 ma), kuten edellä. Hälytysten määrittely, Hälytystaso (Alarm ) AC 2 Valitse toiminta hälytystasolle, 0: Ei hälytystä : Alaraja On-off toiminto 2: Yläraja On-off toiminto 3: Alaraja Manuaalinen kuittaus (kanavakohtainen) 4: Yläraja Manuaalinen kuittaus (kanavakohtainen) 5: Alaraja. Kanaville 2..8 asetellaan poikkeama (±) kanavasta 6: Yläraja. Kanaville 2..8 asetellaan poikkeama (±) kanavasta Kohdat 5 ja 6: Hälytystaso seuraa kanavan asetusarvoa AL ALAr HYS Hälytysreleen valinta..2. Hälytyslähdöt 3..2 lisäkortilla (reed). Hälytysarvon esiasettelu, tehtävissä myös normaalissa toimintatilassa. Muutostilaan pääset *-näppäimellä. Valitse arvo nuolinäppäimillä, siirry numerosta toiseen P-näppäimellä. Hyväksy arvo *-näppäimellä. Asettelu voidaan toistaa kunnes painetaan *-näppäintä. Hälytyshystereesi 0... ylöspäin. Arvon valinta kuten edellä. 3

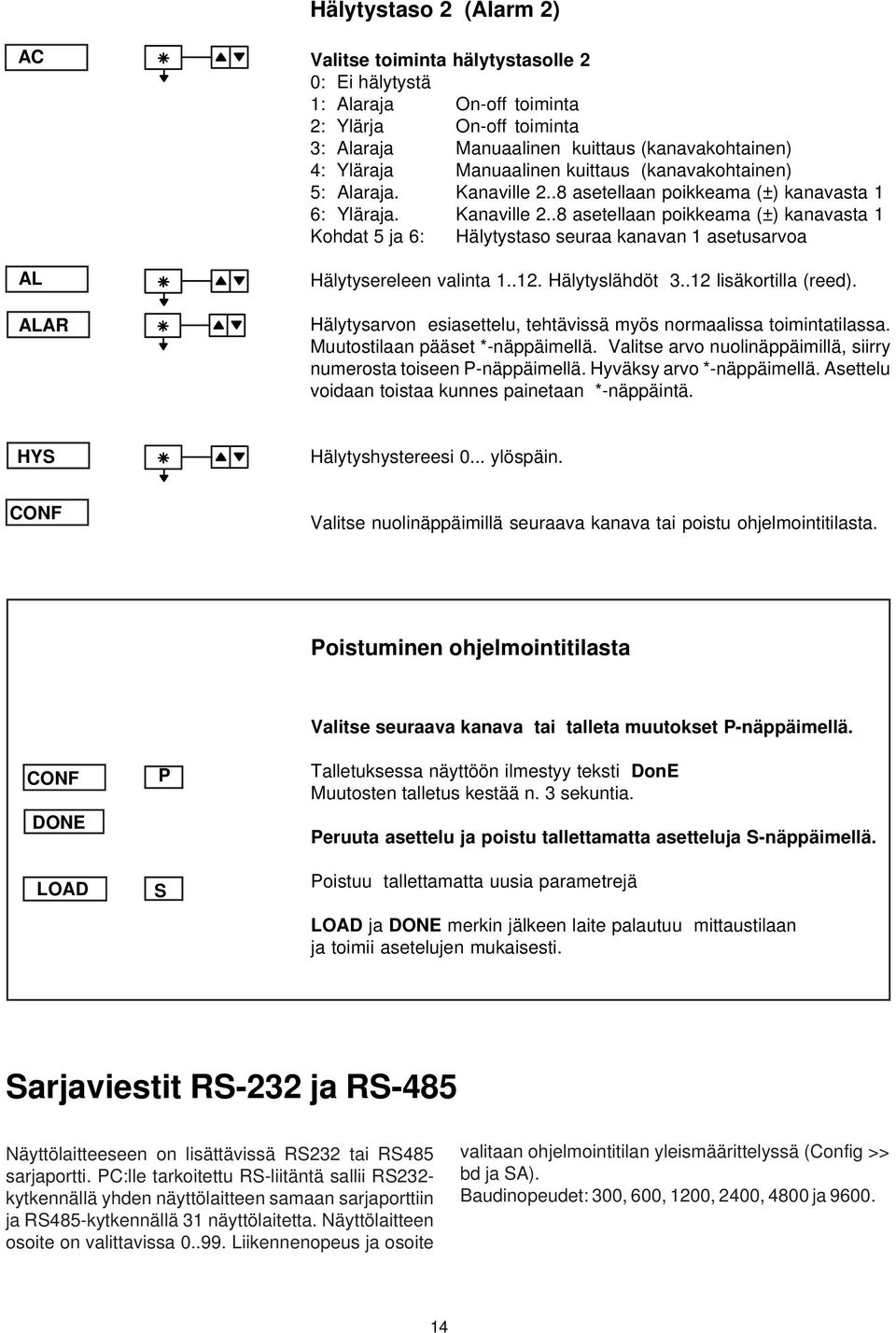

14 Hälytystaso 2 (Alarm 2) AC AL ALAR Valitse toiminta hälytystasolle 2 0: Ei hälytystä : Alaraja On-off toiminta 2: Ylärja On-off toiminta 3: Alaraja Manuaalinen kuittaus (kanavakohtainen) 4: Yläraja Manuaalinen kuittaus (kanavakohtainen) 5: Alaraja. Kanaville 2..8 asetellaan poikkeama (±) kanavasta 6: Yläraja. Kanaville 2..8 asetellaan poikkeama (±) kanavasta Kohdat 5 ja 6: Hälytystaso seuraa kanavan asetusarvoa Hälytysereleen valinta..2. Hälytyslähdöt 3..2 lisäkortilla (reed). Hälytysarvon esiasettelu, tehtävissä myös normaalissa toimintatilassa. Muutostilaan pääset *-näppäimellä. Valitse arvo nuolinäppäimillä, siirry numerosta toiseen P-näppäimellä. Hyväksy arvo *-näppäimellä. Asettelu voidaan toistaa kunnes painetaan *-näppäintä. HYS Hälytyshystereesi 0... ylöspäin. CONF Valitse nuolinäppäimillä seuraava kanava tai poistu ohjelmointitilasta. Poistuminen ohjelmointitilasta CONF DONE LOAD P S Valitse seuraava kanava tai talleta muutokset P-näppäimellä. Talletuksessa näyttöön ilmestyy teksti DonE Muutosten talletus kestää n. 3 sekuntia. Peruuta asettelu ja poistu tallettamatta asetteluja S-näppäimellä. Poistuu tallettamatta uusia parametrejä LOAD ja DONE merkin jälkeen laite palautuu mittaustilaan ja toimii asetelujen mukaisesti. Sarjaviestit RS-232 ja RS-485 Näyttölaitteeseen on lisättävissä RS232 tai RS485 sarjaportti. PC:lle tarkoitettu RS-liitäntä sallii RS232- kytkennällä yhden näyttölaitteen samaan sarjaporttiin ja RS485-kytkennällä 3 näyttölaitetta. Näyttölaitteen osoite on valittavissa Liikennenopeus ja osoite valitaan ohjelmointitilan yleismäärittelyssä (Config >> bd ja SA). Baudinopeudet: 300, 600, 200, 2400, 4800 ja

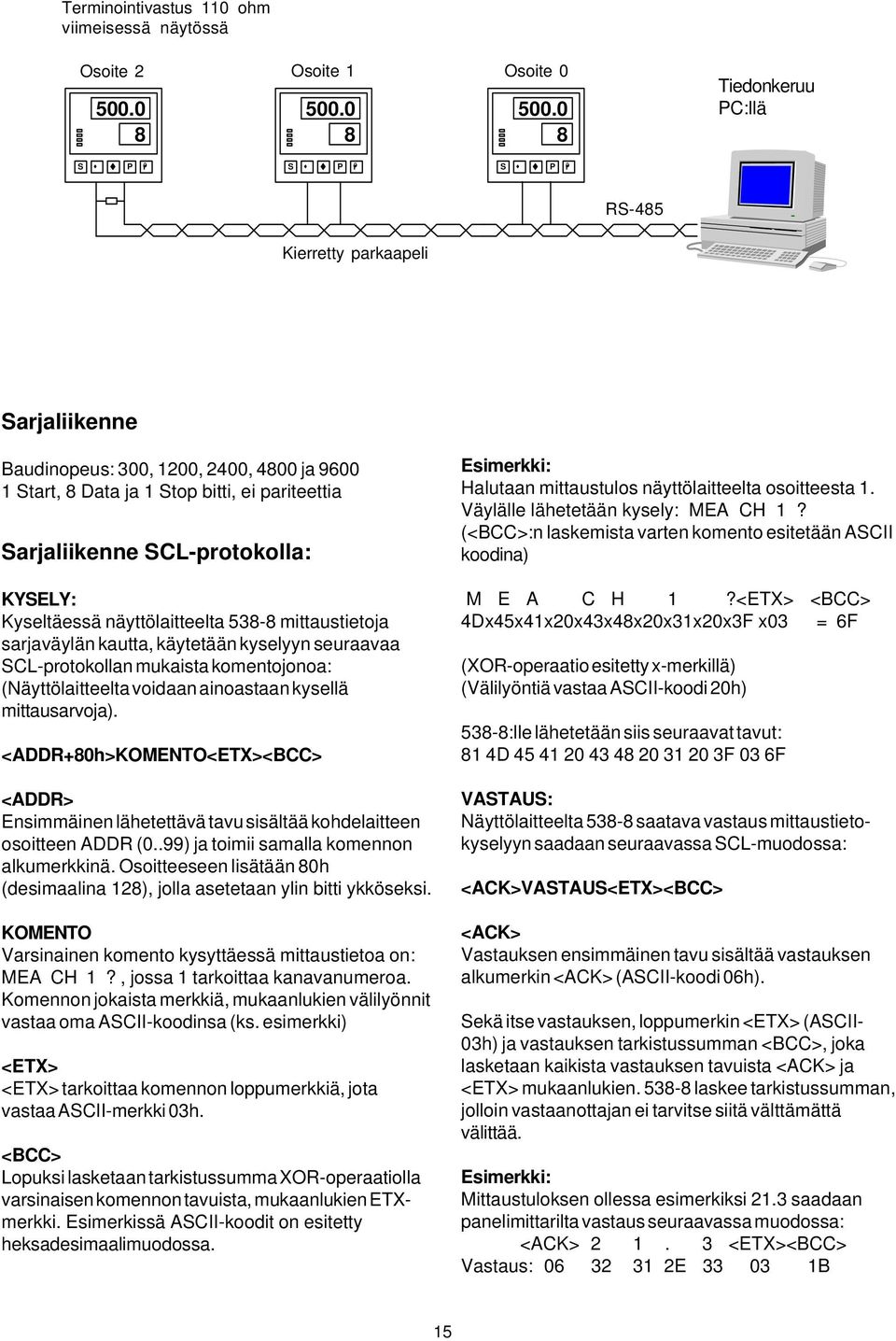

15 Terminointivastus 0 ohm viimeisessä näytössä Osoite 2 Osoite Osoite Tiedonkeruu PC:llä S P S P S P RS-485 Kierretty parkaapeli Sarjaliikenne Baudinopeus: 300, 200, 2400, 4800 ja 9600 Start, 8 Data ja Stop bitti, ei pariteettia Sarjaliikenne SCL-protokolla: KYSELY: Kyseltäessä näyttölaitteelta mittaustietoja sarjaväylän kautta, käytetään kyselyyn seuraavaa SCL-protokollan mukaista komentojonoa: (Näyttölaitteelta voidaan ainoastaan kysellä mittausarvoja). <ADDR+80h>KOMENTO<ETX><BCC> <ADDR> Ensimmäinen lähetettävä tavu sisältää kohdelaitteen osoitteen ADDR (0..99) ja toimii samalla komennon alkumerkkinä. Osoitteeseen lisätään 80h (desimaalina 28), jolla asetetaan ylin bitti ykköseksi. KOMENTO Varsinainen komento kysyttäessä mittaustietoa on: MEA CH?, jossa tarkoittaa kanavanumeroa. Komennon jokaista merkkiä, mukaanlukien välilyönnit vastaa oma ASCII-koodinsa (ks. esimerkki) <ETX> <ETX> tarkoittaa komennon loppumerkkiä, jota vastaa ASCII-merkki 03h. <BCC> Lopuksi lasketaan tarkistussumma XOR-operaatiolla varsinaisen komennon tavuista, mukaanlukien ETXmerkki. Esimerkissä ASCII-koodit on esitetty heksadesimaalimuodossa. Esimerkki: Halutaan mittaustulos näyttölaitteelta osoitteesta. Väylälle lähetetään kysely: MEA CH? (<BCC>:n laskemista varten komento esitetään ASCII koodina) M E A C H?<ETX> <BCC> 4Dx45x4x20x43x48x20x3x20x3F x03 = 6F (XOR-operaatio esitetty x-merkillä) (Välilyöntiä vastaa ASCII-koodi 20h) 538-8:lle lähetetään siis seuraavat tavut: 8 4D F 03 6F VASTAUS: Näyttölaitteelta saatava vastaus mittaustietokyselyyn saadaan seuraavassa SCL-muodossa: <ACK>VASTAUS<ETX><BCC> <ACK> Vastauksen ensimmäinen tavu sisältää vastauksen alkumerkin <ACK> (ASCII-koodi 06h). Sekä itse vastauksen, loppumerkin <ETX> (ASCII- 03h) ja vastauksen tarkistussumman <BCC>, joka lasketaan kaikista vastauksen tavuista <ACK> ja <ETX> mukaanlukien laskee tarkistussumman, jolloin vastaanottajan ei tarvitse siitä välttämättä välittää. Esimerkki: Mittaustuloksen ollessa esimerkiksi 2.3 saadaan panelimittarilta vastaus seuraavassa muodossa: <ACK> 2. 3 <ETX><BCC> Vastaus: E B 5

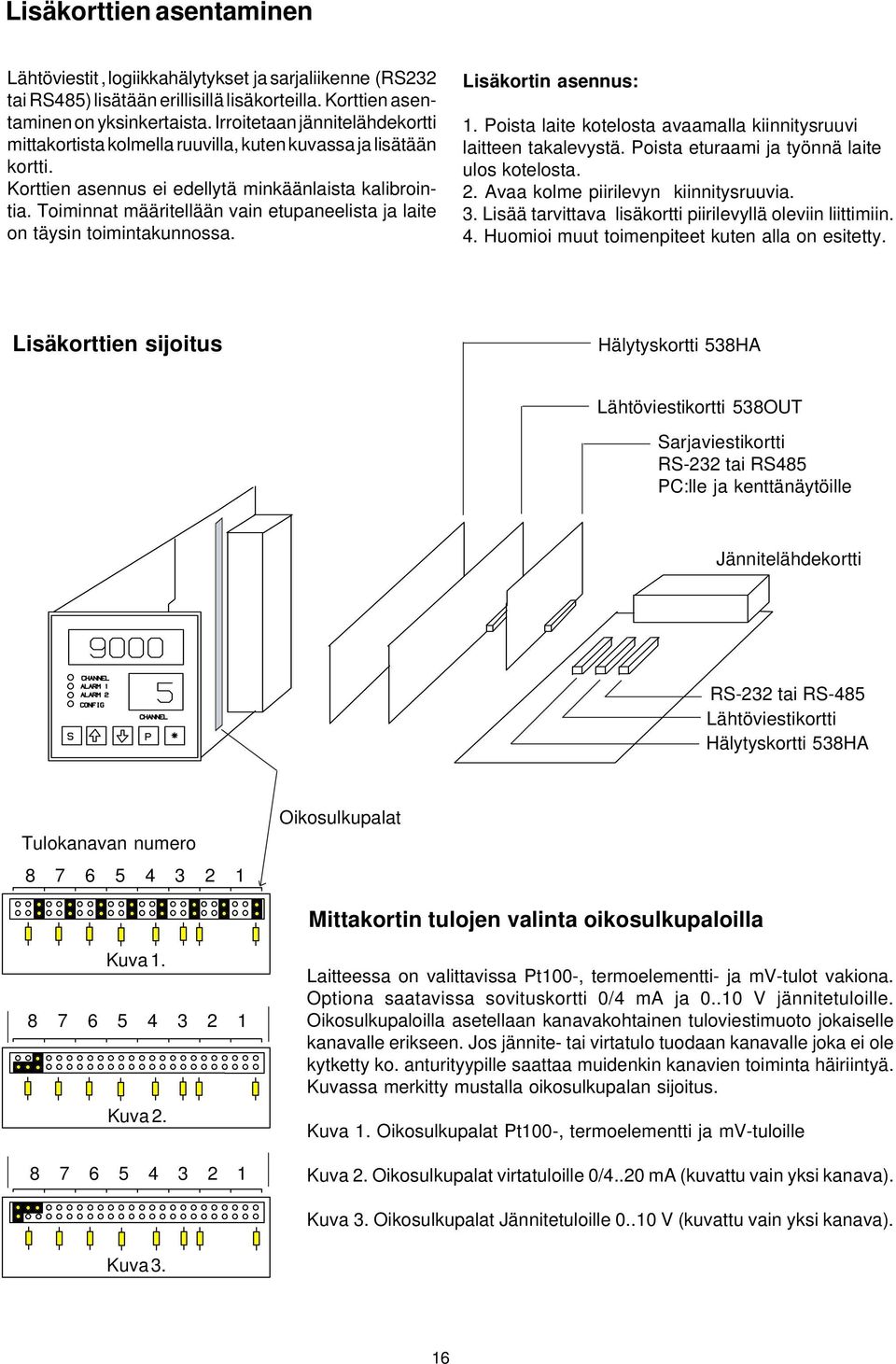

16 Lisäkorttien asentaminen Lähtöviestit, logiikkahälytykset ja sarjaliikenne (RS232 tai RS485) lisätään erillisillä lisäkorteilla. Korttien asentaminen on yksinkertaista. Irroitetaan jännitelähdekortti mittakortista kolmella ruuvilla, kuten kuvassa ja lisätään kortti. Korttien asennus ei edellytä minkäänlaista kalibrointia. Toiminnat määritellään vain etupaneelista ja laite on täysin toimintakunnossa. Lisäkortin asennus:. Poista laite kotelosta avaamalla kiinnitysruuvi laitteen takalevystä. Poista eturaami ja työnnä laite ulos kotelosta. 2. Avaa kolme piirilevyn kiinnitysruuvia. 3. Lisää tarvittava lisäkortti piirilevyllä oleviin liittimiin. 4. Huomioi muut toimenpiteet kuten alla on esitetty. Lisäkorttien sijoitus Hälytyskortti 538HA Lähtöviestikortti 538OUT Sarjaviestikortti RS-232 tai RS485 PC:lle ja kenttänäytöille Jännitelähdekortti RS-232 tai RS-485 Lähtöviestikortti Hälytyskortti 538HA Tulokanavan numero Oikosulkupalat Mittakortin tulojen valinta oikosulkupaloilla Kuva Kuva Laitteessa on valittavissa Pt00-, termoelementti- ja mv-tulot vakiona. Optiona saatavissa sovituskortti 0/4 ma ja 0..0 V jännitetuloille. Oikosulkupaloilla asetellaan kanavakohtainen tuloviestimuoto jokaiselle kanavalle erikseen. Jos jännite- tai virtatulo tuodaan kanavalle joka ei ole kytketty ko. anturityypille saattaa muidenkin kanavien toiminta häiriintyä. Kuvassa merkitty mustalla oikosulkupalan sijoitus. Kuva. Oikosulkupalat Pt00-, termoelementti ja mv-tuloille Kuva 2. Oikosulkupalat virtatuloille 0/4..20 ma (kuvattu vain yksi kanava). Kuva 3. Oikosulkupalat Jännitetuloille 0..0 V (kuvattu vain yksi kanava). Kuva 3. 6

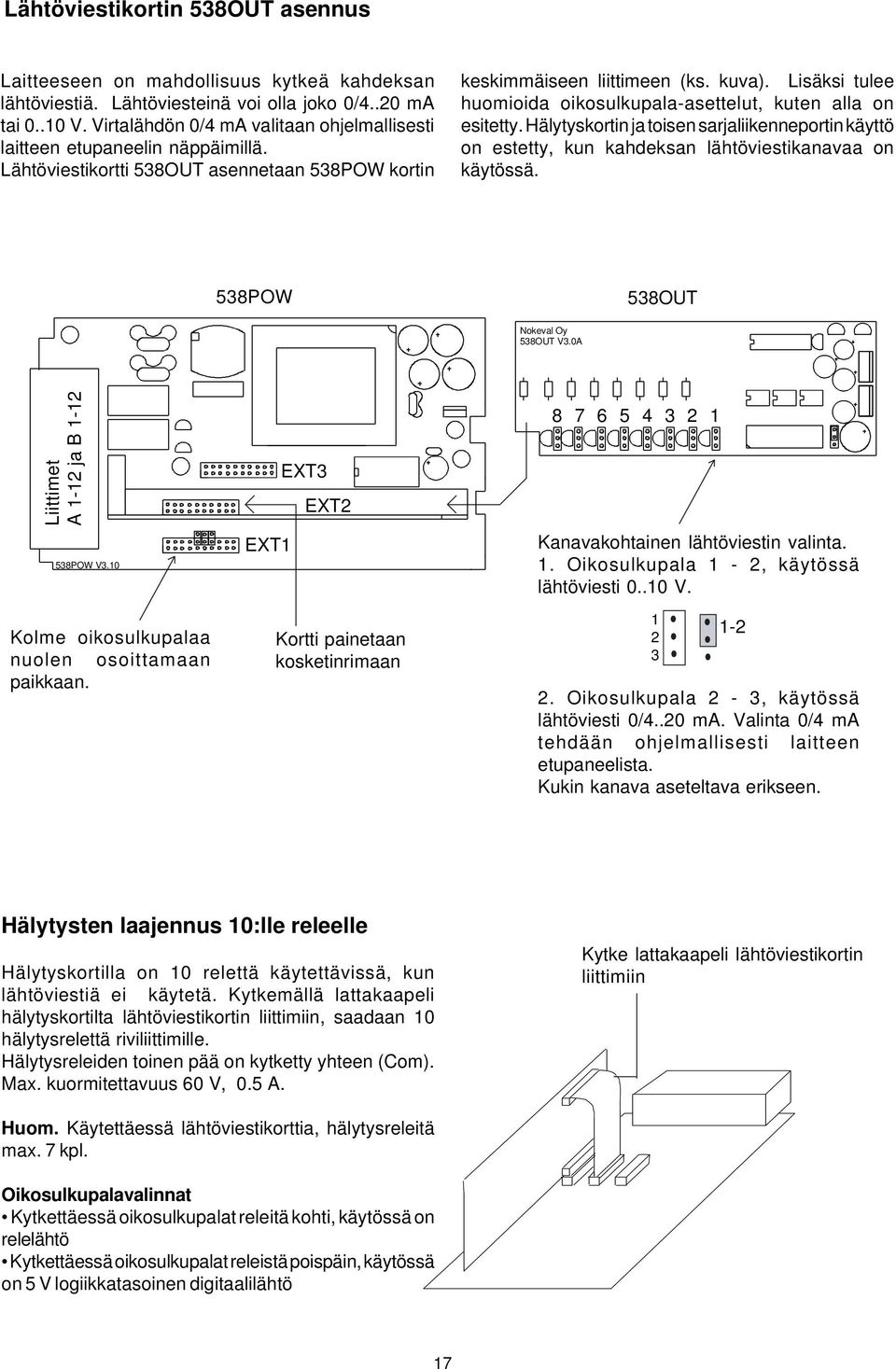

17 Lähtöviestikortin 538OUT asennus Laitteeseen on mahdollisuus kytkeä kahdeksan lähtöviestiä. Lähtöviesteinä voi olla joko 0/4..20 ma tai 0..0 V. Virtalähdön 0/4 ma valitaan ohjelmallisesti laitteen etupaneelin näppäimillä. Lähtöviestikortti 538OUT asennetaan 538POW kortin keskimmäiseen liittimeen (ks. kuva). Lisäksi tulee huomioida oikosulkupala-asettelut, kuten alla on esitetty. Hälytyskortin ja toisen sarjaliikenneportin käyttö on estetty, kun kahdeksan lähtöviestikanavaa on käytössä. 538POW 538OUT Nokeval Oy 538OUT V3.0A Liittimet A -2 ja B POW V3.0 Kolme oikosulkupalaa nuolen osoittamaan paikkaan. EXT EXT3 EXT2 Kortti painetaan kosketinrimaan Kanavakohtainen lähtöviestin valinta.. Oikosulkupala - 2, käytössä lähtöviesti 0..0 V Oikosulkupala 2-3, käytössä lähtöviesti 0/4..20 ma. Valinta 0/4 ma tehdään ohjelmallisesti laitteen etupaneelista. Kukin kanava aseteltava erikseen. Hälytysten laajennus 0:lle releelle Hälytyskortilla on 0 relettä käytettävissä, kun lähtöviestiä ei käytetä. Kytkemällä lattakaapeli hälytyskortilta lähtöviestikortin liittimiin, saadaan 0 hälytysrelettä riviliittimille. Hälytysreleiden toinen pää on kytketty yhteen (Com). Max. kuormitettavuus 60 V, 0.5 A. Kytke lattakaapeli lähtöviestikortin liittimiin Huom. Käytettäessä lähtöviestikorttia, hälytysreleitä max. 7 kpl. Oikosulkupalavalinnat Kytkettäessä oikosulkupalat releitä kohti, käytössä on relelähtö Kytkettäessä oikosulkupalat releistä poispäin, käytössä on 5 V logiikkatasoinen digitaalilähtö 7

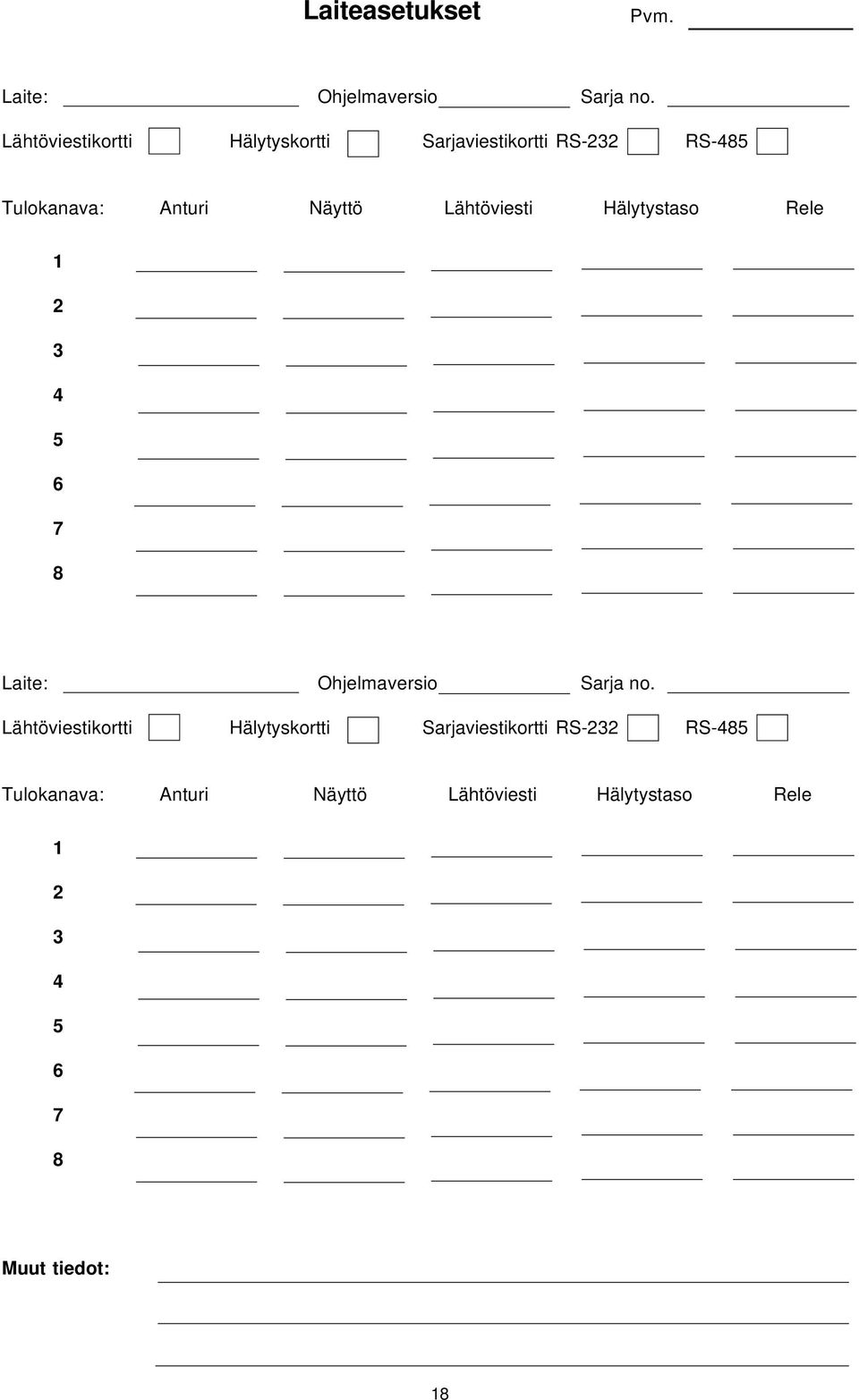

18 Laiteasetukset Pvm. Laite: Ohjelmaversio Sarja no. Lähtöviestikortti Hälytyskortti Sarjaviestikortti RS-232 RS-485 Tulokanava: Anturi Näyttö Lähtöviesti Hälytystaso Rele Laite: Ohjelmaversio Sarja no. Lähtöviestikortti Hälytyskortti Sarjaviestikortti RS-232 RS-485 Tulokanava: Anturi Näyttö Lähtöviesti Hälytystaso Rele Muut tiedot: 8

19 9

20 Valmistaja: Nokeval Oy Yrittäjäkatu NOKIA Puh Fax mail@nokeval.com 20
