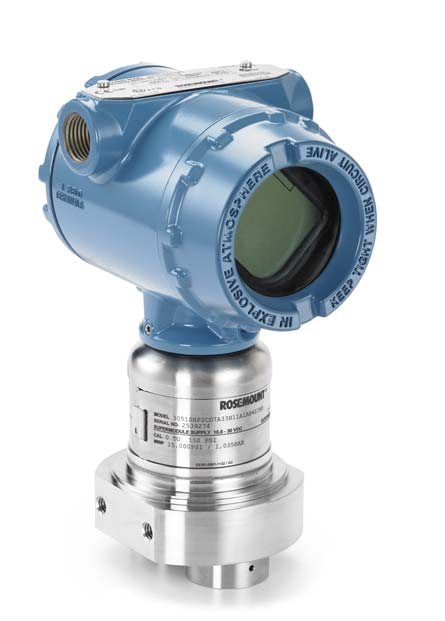

Pikaopas , Versio AB Tammikuu Rosemount 3051S 3051S -paine-erolähetin korkeille linjapaineille
|
|
- Kai Mikkola
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 , Versio Rosemount 3051S 3051S -paine-erolähetin korkeille linjapaineille
2 2 HUOMUTUS Tässä oppaassa on erittäin staattisen > korkeiden linjapaineiden Rosemount 3051S -paine-erolähettimen perusohjeet. Siinä ei ole konfigurointia, diagnostiikkaa, huoltoa, korjausta, vianetsintää eikä räjähdyspaineen kestäviä tai luonnostaan vaarattomia (IS) asennuksia koskevia ohjeita. Katso lisäohjeita erittäin staattisen > korkeiden linjapaineiden Rosemount 3051S -paine-erolähettimen täydennysosasta (julkaisunumero ). Tämä käsikirja on saatavana myös elektronisena osoitteesta Langattomien tuotteiden toimitukseen liittyviä seikkoja. Laitteessa ei toimitettaessa ole tehomoduulia asennettuna. Irrota tehomoduuli ennen laitteen toimitusta lopulliselle käyttäjälle. Kukin tehomoduuli sisältää kaksi C-koon litiumparistoa. Käytössä olevien litiumparistojen kuljetusta säätelee Yhdysvaltain liikennenneministeriö (U.S. Department of Transportation). Niiden kuljetus kuuluu myös IT:n (kansainvälinen ilmakuljetusliitto), ICO:n (kansainvälinen siviili-ilmailujärjestö) sekä RD:n (vaarallisten tavaroiden kuljetus Euroopan teillä) piiriin. Toimittajan vastuulla on varmistaa, että edellä mainittujen tahojen asettamat vaatimukset tai muut paikalliset vaatimukset täyttyvät. Tutustu voimassaoleviin säädöksiin ja vaatimuksiin ennen toimitusta. VROITUS Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Katso, onko erittäin staattisen > korkeiden linjapaineiden 3051S-paine-erolähettimen käsikirjan täydennysosan hyväksyntäkohdassa turvalliseen asennukseen liittyviä rajoituksia. Ennen HRT -käyttöliittymän kytkemistä räjähdysvaarallisessa ympäristössä varmista, että piirin mittalaitteet on asennettu luonnostaan vaarattomien tai kipinöimättömien kenttäkytkentäkäytäntöjen mukaisesti. Jos kyseessä on räjähdyspaineenkestävä asennus, älä irrota lähettimen päällyskansia, kun laitteeseen on kytketty virta. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Varmista prosessivuotojen välttämiseksi, että liitos tehdään pitävällä kartio- ja kierreliitoksella. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskettamasta johtimia ja liittimiä. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Kaapeliläpiviennit Ellei toisin ole merkitty, lähettimen kotelon kaapeliläpivienneissä käytetään 1 /2-14 NPT kierrettä. M20-merkinnällä varustetuissa läpivienneissä kierre on M20 1,5. Jos laitteessa on useita kaapeliläpivientejä, niissä kaikissa on sama kierre. Käytä näissä läpivienneissä vain tulppia, adaptereita tai tiivisteholkkeja, joiden kierteet ovat yhteensopivia. Jos asennus tehdään vaarallisissa tiloissa, käytä kaapeliläpivienneissä vain sopivan tyyppisiä, Ex-sertifioituja tulppia, adaptereita tai tiivisteholkkeja. Langattomia ja tehomoduuleja koskevat seikat Tehomoduuli voidaan vaihtaa vaarallisella alueella. Tehomoduulin pintavastus on yli yhden gigaohmin, ja moduuli on asennettava oikein langattoman laitteen koteloon. Kuljetettaessa yksikköä asennuspaikalle ja sieltä pois on pyrittävä estämään sähköstaattisen varauksen kertyminen. Tämä laite täyttää FCC:n sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät. Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti epätoivottavaa toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. Sisällys senna lähetin Tarkista kotelon kääntämistarve seta kytkimet ja yliheitot Lähettimen virran kytkeminen Tarkista konfiguraatio lueen ja nollan asettelu Turvallisuuteen liittyvien järjestelmien asennus Tuotehyväksynnät
3 1.0 senna lähetin 1.1 Nestevirtaussovellukset 1. seta ulosotot linjan sivulle. 2. senna ulosottojen tasolle tai alapuolelle. 1.2 Kaasuvirtaussovellukset 1. seta ulosotot linjan yläosaan tai sivuun. 2. senna ulosottojen tasolle tai yläpuolelle. Huomautus Teline on tarpeen lähettimen ja siihen menevän 1 /4" putken kannattamiseksi. 1.3 sennustelineen käyttö Seuraavat kuvat antavat ohjeet siitä, miten lähetin asennetaan oikein Emerson Process Managementin toimittamilla asennustelineillä. Käytä ainoastaan lähettimen kanssa toimitettuja tai Emersonin varaosina myymiä pultteja. Pultit pitää kiristää 14 Nm:n momenttiin. Paneelikiinnitys Putkikiinnitys Kotelot PlantWeb Kytkentärasia Erillisasenteinen näyttö 3
4 1.4 Korkeapaineisen kartio- ja kierreliitoksen asentaminen Lähettimen mukana tulee autoklaaviliitos, joka on suunniteltu korkeapaineisiin käyttökohteisiin. Noudata seuraavia vaiheita, jotta lähetin liitetään prosessiin kunnolla. 1. Levitä tiivisteholkin mutterin kierteisiin prosessiin sopivaa voiteluainetta. 2. Sujauta tiivisteholkin mutteri putken päälle ja kierrä kaulus putken päähän (kauluksen kierteet ovat käänteiset). 3. Levitä putken kartioon hieman prosessiin sopivaa voiteluainetta kitkasyöpymisen estämiseksi ja tiivistymisen helpottamiseksi. Työnnä putki liitokseen ja kiristä sormilla. 4. Kiristä tiivisteholkin mutteri 34 Nm:n momenttiin. Huomautus Lähettimeen on suunniteltu valumisreikä turvallisuuden ja vuotojen havaitsemisen vuoksi. Jos valumisreiästä alkaa valua fluidia > nestettä, eristä prosessipaine, irrota lähetin ja tiivistä, kunnes vuoto on korjattu. Jokaisen Rosemount 3051SHP -lähettimen moduuliin on kiinnitetty ISI 316L -positio 1.5 Langatonta verkkoa koskevat seikat (tarvittaessa) Virran kytkentämenettely Tehomoduulin saa asentaa langattomaan laitteeseen vasta, kun Smart Wireless Gateway on asennettu ja toimii kunnolla. Vaihe 4.0 antaa lisätietoja virran kytkemisestä lähettimeen. ntennin asento seta antenni pystysuoraan osoittamaan joko ylös- tai alaspäin (ks. kuva 1 sivulla 4). ntennin on oltava vähintään 1 m:n päässä suurista rakenteista tai rakennuksista esteettömän tiedonsiirron mahdollistamiseksi muihin laitteisiin. Kuva 1. ntennin asento 4

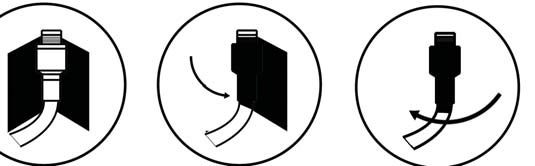

5 Suurtehoisen erillisantennin asennusohjeet (vain langaton WN-optio) Suurtehoisen erillisantennin avulla lähettimen asennuksessa voidaan ottaa huomioon langattoman verkon ympäristöolosuhteet, ukkossuojaus ja kulloisetkin työskentelytottumukset (ks. kuva 2 sivulla 6). VROITUS Kun langattoman verkon lähettimeen asennetaan erillisantenni, käytä hyväksyttyjä turvatoimenpiteitä putoamisen ja korkejännitejohtojen koskettamisen välttämiseksi. Lähettimen erillisantennikomponentit on asennettava paikallisten sähkömääräysten mukaisesti ja ukkossuojaukseen on käytettävä suositusta. Kysy ennen asennusta neuvoa paikalliselta sähkötarkastajalta, sähköteknikolta ja työalueen valvojalta. Erillisantennioptio on suunniteltu erityisesti sopimaan mahdollisimman moneen asennukseen ja optimoimaan langaton toiminta sekä paikalliset radiotaajuushyväksynnät. Jotta varmistetaan langattoman verkon toiminta ja radiotaajuussäädösten noudattaminen, kaapelin pituutta ja antennityyppiä ei saa muuttaa. Jos toimitettua erillisantennisarjaa ei asenneta näiden ohjeiden mukaan, Emerson Process Management ei vastaa langattoman verkon toiminnasta eikä radiotaajuussäädösten täyttämisestä. Suurtehoinen erillisantennisarja sisältää koaksiaalikaapelin tiivistysainetta ukkossuojan ja antennin kaapeliliitoksia varten. Etsi paikka, jossa erillisantenni toimii langattomassa verkossa optimaalisesti. Parhaassa tapauksessa se on 4,6 7,6 m maanpinnan yläpuolella tai 2 m esteiden tai suurten rakenteiden yläpuolella. senna erillisantenni seuraavasti: 1. senna antenni 1,5 2" putkeen tai mastoon pakkauksessa olevilla kiinnitysvälineillä. 2. Liitä ukkossuoja suoraan lähettimen päälle. 3. senna maadoituskorvake, lukkoaluslevy ja mutteri ukkossuojan yläpuolelle. 4. Liitä antenni ukkossuojaan toimitetulla LMR-400-koaksiaalikaapelilla varmistaen, että tippamutka on vähintään 0,3 m:n päässä ukkossuojasta. 5. Tiivistä jokainen langattoman kenttälaitteen, ukkossuojan ja antennin välinen liitäntä koaksiaalikaapelin tiivistysaineella. 6. Varmista, että asennusmasto ja ukkossuoja on maadoitettu paikallisten sähkömääräysten mukaisesti. Ylimääräiset koaksiaalikaapelipituudet tulee kääriä 0,3 m:n kerille. 5
6 Kuva S-lähetin ja tehovahvisteinen erillisantenni C D. Ukkossuoja. ntenni C. sennusmasto D. Tippamutka Huomautus: sääsuojaus on välttämätön! Erillisantennisarja sisältää koaksiaalikaapelin tiivistysainetta ukkossuojan, antennin ja lähettimen kaapeliliitosten sääsuojausta varten. Koaksiaalikaapelin tiivistysainetta täytyy käyttää langattoman kenttäverkon toiminnan takaamiseksi. Kuva 3 näyttää, miten koaksiaalikaapelin tiivistysainetta levitetään. Kuva 3. Koaksiaalikaapelin tiivistysaineen levittäminen kaapeliliitoksiin 6
7 2.0 Tarkista kotelon kääntämistarve Johtimien asennuksen ja lisävarusteena toimitettavan nestekidenäytön seuraamisen helpottamiseksi kentällä: 1. Löysää kotelon asennon lukitusruuvia. 2. Käännä ensin koteloa myötäpäivään haluttuun asentoon. Jos koteloa ei saada haluttuun asentoon kierteen loppumisen takia, käännä koteloa vastapäivään haluttuun asentoon (korkeintaan 360 kierteen loppumisesta). 3. Kiristä kotelon asennon säätöruuvi enintään 3,4 Nm:n momenttiin. 4. Ota huomioon langattoman laitteen tehomoduuliin pääsy, kun käännät koteloa. Kuva 4. Lähetinkotelon lukitusruuvi PlantWeb Kytkentärasia. Kotelon asennon lukitusruuvi ( 3 /32 tuumaa) Huomautus Älä käännä koteloa yli 180 suorittamatta ensin purkumenettelyä. Liiallinen kääntäminen saattaa katkaista anturimoduulin ja ominaisuuskortin elektroniikan välisen sähköyhteyden. 3.0 seta kytkimet ja yliheitot Jos hälytys- ja turvallisuussäätövaihtoehtoa ei ole asennettu, lähetin toimii normaalisti niin, että oletushälytystila on korkea (high) ja turvallisuus pois päältä (off). 1. Älä avaa mittarin kansia räjähdysvaarallisessa tilassa, jos virtapiirissä on jännite. Jos lähettimessä on jännite, aseta piiri käsiajolle ja katkaise virta. 2. Irrota elektroniikkakotelon kansi. PlantWeb-koteloissa kansi on riviliitinten vastakkaisella puolella; kytkentärasioissa riviliittimen kansi on poistettava. Älä poista päätykantta räjähdysvaarallisessa tilassa. 7
8 3. Siirrä PlantWeb-kotelon turva- ja hälytyskytkimet haluttuun asentoon pienellä ruuvimeisselillä (kytkinten aktivoimiseen tarvitaan nestekidenäyttö tai asettelumoduuli). Vedä kytkentärasiallisen kotelon nastat ulos ja käännä niitä 90 haluttuun turva- ja hälytysasentoon. 4. senna päätykansi uudelleen metalli metallia vasten, jotta laite täyttäisi räjähdyksenkestovaatimukset. Kuva 5. Lähettimen kytkinten ja yliheittojen konfigurointi PlantWeb Kytkentärasia. Näyttö/asettelumoduuli. Ohjelmoinnin esto C. Hälytys C C 4.0 Lähettimen virran kytkeminen Tässä annetaan ohjeet virran kytkemiseksi lähettimiin. Nämä ohjeet riippuvat siitä, mitä protokollaa käytetään. HRT-lähettimien ohjeet alkavat sivulla 8. FOUNDTION Fieldbus -lähettimien ohjeet alkavat sivulla 15. WirelessHRT -lähettimien ohjeet alkavat sivulla Liitä johdot ja kytke langalliseen HRT-kokoonpanoon > toteutukseen virta Kytke lähettimen johdot seuraavasti: 1. Irrota ja hävitä oranssit läpiviennin tulpat. 2. Irrota kotelon kansi, jossa lukee Field Terminals (riviliittimet). 3. Kytke plusjohto plusliittimeen (+) ja miinusjohto miinusliittimeen (-). Huomautus Älä kytke virtajohtimia testiliittimiin. Virta voisi vioittaa testiliittimen testidiodia. Kierretty parikaapeli antaa parhaat tulokset. Käytä kooltaan 0,2 2,0 mm²:n ja pituudeltaan enintään 1500 metrin kaapelia. Kun käytössä on yksiosainen kotelo (kytkentärasiallinen kotelo), runsaasti sähkömagneettisia tai radiotaajuushäiriöitä sisältävissä ympäristöissä tulee käyttää suojattua viestikaapelia. 8
9 4. Jos valinnaista prosessilämpötilan tuloa ei asenneta, sulje ja tiivistä käyttämätön suojaputkiliitäntä > liitäntä. Jos valinnaista prosessilämpötilan tuloa käytetään, katso lisätietoja kohdasta senna valinnainen prosessilämpötilan tulo (Pt 100 -vastusanturi) sivulla 14. Huomautus Jos kaapeliläpiviennin aukko suljetaan laitteen mukana toimitetulla kierretulpalla, se tulee kiristää vähimmäismäärällä kierteitä, jotta laite täyttää räjähdyspaineenkeston vaatimukset. Suoriin kierteisiin tarvitaan vähintään seitsemän kierrettä. Kartiokierteisiin tarvitaan vähintään viisi kierrettä. 5. senna johdotukseen tarvittaessa tippamutka. senna mutka niin, että sen pohja on alempana kuin kaapeliliitännät ja lähettimen kotelo. 6. senna kotelon kansi takaisin ja kiristä se niin, että kannen ja kotelon metallipinnat koskettavat toisiaan räjähdyspaineen kestoa koskevien vaatimusten täyttämiseksi. lla olevista kuvista näkyvät langallisen HRT-lähettimen johtoliitännät, joiden avulla tiedonsiirto on mahdollista kannettavan kenttäkäyttöliittymän kanssa. Kuva 6. Lähettimen kytkentä PlantWeb-kotelon johdotus Kytkentärasiallisen kotelon johdotus Valinnaisella prosessilämpötilaliitännällä. RL 250. Jännitteensyöttö Huomautus Vaikka transienttisuojauksen riviliitin olisikin asennettu, se ei suojaa transienteilta, ellei lähettimen koteloa ole maadoitettu asianmukaisesti. 9
10 Viestijohtimen maadoitus Viestijohtimia ei saa vetää samaan suojaputkeen tai kaapelihyllyyn virtakaapelien kanssa eikä lähelle suuritehoisia sähkölaitteita. Maadoitusliittimet ovat anturimoduulin riviliitinosan sisällä. Näitä maadoituksia käytetään, kun laitteeseen on asennettu transienttisuojatut riviliittimet, tai paikallisten määräyksien täyttämiseksi. Seuraava vaihe 2 antaa lisätietoja kaapelin suojuksen maadoittamisesta. 1. Irrota riviliittimien kotelon kansi. 2. Yhdistä johdinpari ja maadoita, kuten kuva 7 osoittaa. a. Kaapelin suojus: lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa yhdistetään koko matkalta liitetään hyvään maadoituspisteeseen tehonsyöttöpäästä. Kuva 7. Johdotus D E DP C. Eristä suojus D. Katkaise suojus ja eristä. Minimoi etäisyys E. Suojamaa C. Kytke suojus tehonsyötön maaliitäntään 3. seta kotelon kansi takaisin. Kantta on suositeltavaa kiristää, kunnes sen ja kotelon välillä ei ole lainkaan rakoa. Huomautus Jos kaapeliläpiviennin aukko suljetaan laitteen mukana toimitetulla kierretulpalla, se tulee kiristää vähimmäismäärällä kierteitä, jotta laite täyttää räjähdyspaineenkeston vaatimukset. Suoriin kierteisiin tarvitaan vähintään seitsemän kierrettä. Kartiokierteisiin tarvitaan vähintään viisi kierrettä. 4. Tulppaa ja tiivistä käyttämättömät kaapeliliitännät toimitukseen sisältyvällä suojaputken tulpalla. 10
11 Erillisnäytön johdotus ja virran kytkeminen (tarvittaessa) Erillisasenteinen lähetin käsittää lähettimen ja erillisasenteisen nestekidenäytön. Lähetin sisältää kytkentärasian, jonka kolmipaikkainen riviliitin on asennettu kiinteästi anturimoduuliin. Erillisasenteinen näyttö käsittää kaksiosaisen PlantWeb-kotelon, jossa on seitsenpaikkainen riviliitin. Kuva 8 sivulla 12 antaa kattavat johdotustiedot. Seuraavassa on luettelo erillisasenteista näyttöjärjestelmää > näyttöä koskevista tärkeistä tiedoista: Jokainen riviliitin on tarkoitettu ainoastaan erillisnäyttöiselle lähettimelle. ISI 316 -adapteri on kiinnitetty pysyvästi erillisasenteisen näytön PlantWeb-koteloon antaen siten ulkoisen maadoituksen ja mahdollisuuden kenttäasennukseen pakkauksessa olevalla asennustelineellä. Lähettimen ja erillisasenteisen näytön välistä johdotusta varten tarvitaan kaapeli, jonka pituus on rajoitettu 30 metriin. Pakkauksessa on 15 metrin (optio M8) tai 30 metrin (optio M9) kaapeli lähettimen ja erillisasenteisen näytön välistä johdotusta varten. Optio M7 ei sisällä kaapelia; katso suositeltavat määrittelyt seuraavasta. Kaapelityyppi Tähän asennukseen suositellaan Madison WM -tyyppistä 2549-kaapelia. Muita vastaavia kaapeleita voidaan käyttää, kunhan niissä on kaksi erillistä suojattua, kierrettyä parikaapelia ja ulkosuojus. Virtajohtojen tulee olla vähintään 0,34 mm² ja CN-tiedonsiirtojohtojen vähintään 0,2 mm². Kaapelin pituus Kaapelin pituus on enintään 30 metriä kaapelin kapasitanssista riippuen. Kaapelin kapasitanssi Kokonaiskapasitanssin CN-tiedonsiirtolinjasta CN-paluulinjaan johdotettuna tulee olla alle 5000 pikofaradia. Tällöin saadaan enintään 16 pikofaradia 1 cm kohti 30 metrin kaapelissa. Luonnostaan vaarattomuuteen liittyviä seikkoja Erillisnäytöllinen lähetin on hyväksytty Madison WM -tyyppisellä 2549-kaapelilla kytkettynä. Muita kaapeleita voidaan käyttää, kunhan lähetin, erillisnäyttö ja kaapeli konfiguroidaan asennuspiirustuksen tai hyväksynnän mukaisesti. Tarkista erilliskaapelin luonnostaan vaarattomuuteen liittyvät vaatimukset asianmukaisesta hyväksyntätodistuksesta tai 3051S:n viitekäsikirjan (julkaisunumero ) liitteessä olevasta piirustuksesta. Tärkeää Älä kytke jännitettä tiedonsiirtoliittimiin. Noudata johdotusohjeita huolellisesti, jotta laitteet eivät vaurioidu. 11
12 Kuva 8. Erillisasenteisen näytön kytkentäkaavio (valkoinen) (white) 24 0,2 WG mm² (sininen) (blue) 24 0,2 WG mm² (musta) (black) 0,34 22 mm² WG (punainen) (red) 220,34 WG mm² C. Erillisasenteinen näyttö. Kytkentärasiallinen kotelo C m Huomautus Johtojen värit, kuva 8, ovat Madison WM -tyyppisen 2549-kaapelin mukaiset. Värit saattavat olla erilaisia valitusta kaapelista riippuen. Madison WM -tyyppinen 2549-kaapeli sisältää maasuojan. Tämä suoja tulee liittää joko anturimoduulin tai erillisnäytön maaliitäntään muttei molempiin. Pikaliittimen johdotus (tarvittaessa) Pikaliitin toimitetaan vakiona valmiiksi anturimoduuliin kiinnitettynä ja asennusvalmiina. Liitäntäkaapelit ja kentällä johdotettavat liittimet (varjostetulla alueella) myydään erikseen. 12
13 Kuva 9. Rosemount pikaliitännän räjäytyskuva D E C F. Suora kentällä johdotettava liitin (1)(2) D. Liitäntäkaapeli (3). Suorakulmainen kentällä johdotettava liitin (2)(4) E. Liitosmutteri C. Pikaliitinkotelo F. Pikaliittimen liitosmutteri 1. Tilaa osanumero siakkaan hankkima kenttäjohdotus. 3. Liitäntäkaapelin myyjän toimittama. 4. Tilaa osanumero Tärkeää Jos pikaliitin tilataan 300S-varakoteloksi tai jos se poistetaan anturimoduulista, noudata seuraavia ohjeita kokoonpanossa ennen kenttäjohdotusta. 1. seta pikaliitin anturimoduulin päälle. Varmista napojen oikea kohdistus poistamalla liitosmutteri ennen pikaliittimen asentamista anturimoduulin päälle. 2. seta liitosmutteri pikaliittimen päälle ja kiristä avaimella enintään 34 Nm:iin. 3. Kiristä asennonsäätöruuvi enintään 3,4 Nm:iin 3 /32 tuuman kuusioavaimella. 4. senna liitäntäkaapeli / kentällä johdotettavat liittimet pikaliittimeen. Älä kiristä liikaa. Kuva 10. Pikaliitinkotelon napajärjestys Maa. Ei liitäntää 13
14 Huomautus Katso muut johdotustiedot napajärjestyspiirustuksesta ja liitäntäkaapelin valmistajan asennusohjeista. Jännitteensyöttö Tasajännitelähteessä ei saa olla yli 2 %:n kohinaa. Kokonaisvastuskuorma on viestijohtimien vastuksen sekä muiden piirissä olevien laitteiden kuormitusvastusten summa. Huomaa, että mahdollisten luonnostaan vaarattomien barrierien vastus on otettava huomioon. Kuva 11. Kuormitusrajoitus Vakiolähetin Suurin piirivastus = 43,5 (Syöttöjännite 10,5) HRT-diagnostiikkalähetin (optiokoodi D2) paine-ero- ja lämpötilalähetin Suurin piirivastus = 43,5 (Syöttöjännite 12,0) Kuormitus Load (Ohms) (ohmia) , Operating Region Jännite Voltage (VDC) (Vdc) 42, , Voltage Jännite (VDC) (Vdc) Kenttäkäyttöliittymä vaatii tiedonsiirrossa piirin minimivastukseksi 250. Kuormitus Load (Ohms) (ohmia) Operating Region 42, senna valinnainen prosessilämpötilan tulo (Pt 100 -vastusanturi) Huomautus TEX/IECEx räjähdyspaineen kestävä hyväksyntä edellyttää, että ainoastaan TEX/IECEx räjähdyspaineen kestäviä kaapeleita (lämpötilan tulokoodi C30, C32, C33 tai C34) saa käyttää. 1. senna Pt 100 -vastusanturi asianmukaiseen paikkaan. Huomautus Käytä prosessilämpötilaliitäntään suojattua nelijohtimista kaapelia Liitä vastusanturin kaapeli lähettimeen viemällä kaapelijohtimet kotelon käyttämättömän suojaputken läpi ja liitä ne lähettimen riviliittimessä oleviin neljään ruuviin. Kaapelia ympäröivän suojaputken aukon tiivistämiseksi tulee käyttää asianmukaista kaapeliholkkia. 3. Liitä vastusanturin kaapelin suojajohdin kotelossa olevaan maadoituskorvakkeeseen.
15 Kuva 12. Lähettimen vastusanturin kytkentäkaavio C Punain Red Punain Red Valkoi White Valkoi White. Pt 100 -vastusanturi. Vastusanturin kaapelin johtimet C. Maadoituskorvake 4.3 Liitä johdot ja kytke FOUNDTION Fieldbus -lähettimeen virta Kaapelikytkentä Segmenttikaapeli voidaan viedä lähettimeen kotelon jommankumman kaapeliläpiviennin kautta. Kaapelin viemistä koteloon pystysuunnassa tulee välttää. Tippumutkan käyttöä suositellaan asennuksissa, joihin voi kertyä kosteutta ja joissa kosteus voi päästä riviliitinosaan. Virtalähde Lähetin tarvitsee liittimiin 9 32 VDC:n jännitteen (FISCO 9 15 VDC) toimiakseen täysimittaisesti. Tehosovitin Kenttäväyläsegmentti tarvitsee tehosovittimen, joka eristää jännitesyötön suodattimen ja kytkee segmentin irti muista samaan jännitesyöttöön kytketyistä segmenteistä. Päätevastus Jokaiseen kenttäväyläsegmenttiin pitää asentaa päätevastus segmentin kumpaankin päähän. Ellei segmentteihin asenneta päätevastuksia, segmentissä olevissa laitteissa voi esiintyä tiedonsiirtovirheitä. 15
16 Transienttisuojaus Transienttisuojauslaitteiden oikea toiminta edellyttää lähettimen maadoittamista. Katso Maadoitus sivulla 16, jossa on lisätietoja. Maadoitus Maadoitusliittimet ovat anturimoduulin riviliitinosan sisällä. Näitä maaliittimiä käytetään, kun laitteeseen on asennettu transienttisuojatut riviliittimet, tai paikallisten määräysten noudattamiseksi. 1. Irrota kotelon kansi, jossa lukee field terminals (riviliittimet). 2. Yhdistä johdinpari ja maadoita, kuten kuva 13 osoittaa. a. Riviliittimet eivät ole napaisuusriippuvia. b. Kaapelin suojus: lyhennetään tarkasti ja eristetään, jotta se ei pääse koskettamaan lähettimen koteloa yhdistetään koko matkalta liitetään hyvään maadoituspisteeseen tehonsyöttöpäästä. Kuva 13. Kytkennät D E DP FIELDUS WIRING C. Eristä suojus D. Lyhennä ja eristä suojus. Minimoi etäisyys E. Suojamaa C. Kytke suojus tehonsyötön maaliitäntään 3. seta kotelon kansi takaisin. Kantta on suositeltavaa kiristää, kunnes sen ja kotelon välillä ei ole lainkaan rakoa. 4. Tulppaa ja tiivistä käyttämätön kaapeliliitäntä toimitukseen sisältyvällä suojaputken tulpalla. HUOMUTUS Käyttämättömään kaapeliläpivientiin on asennettava mukana toimitettu sulkutuppa, joka on kiristettävä vähintään viidellä kierteellä, jotta laite täyttää räjähdyspaineenkeston vaatimukset. Katso lisätietoja 3051S FOUNDTION Fieldbusin viitekäsikirjasta (julkaisunumero ). Käsikirja on saatavissa myös sähköisenä osoitteesta 16
17 4.4 Liitä WirelessHRT-lähettimen tehomoduuli Tehomoduulin saa asentaa langattomaan laitteeseen vasta, kun Emerson Wireless Gateway on asennettu ja toimii kunnolla. Tässä lähettimessä käytetään mustaa tehomoduulia (tilausnumero 701PKKF). Langattomiin laitteisiin tulee myös kytkeä virta järjestyksessä sen mukaan, miten lähellä ne ovat Emerson Wireless Gatewaytä, aloittaen lähimmästä. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Ota käyttöön Gatewayn aktiivinen ilmoitustoiminto, niin varmistat, että uudet laitteet liittyvät verkkoon nopeammin. Lisätietoja on Emerson Wireless Gatewayn käsikirjassa (julkaisunumero ). 1. Irrota kotelon kansi riviliitinpuolelta. 2. Kytke musta tehomoduuli. 5.0 Tarkista konfiguraatio Käytä yhteensopivaa käyttöliittymää tiedonsiirtoon lähettimen kanssa ja tarkista sen konfigurointi. Varmista, että lataat uusimman laiteajurin Device Install kit -sivulta. lla oleva taulukko 1 osoittaa kunkin mahdollisen kokoonpanon uusimman laiteversion. Kokoonpano voidaan varmentaa kahdella tavalla: 1. Käyttämällä kenttäkäyttöliittymää 2. MS Device Manager -ohjelmalla Jäljempänä oleva taulukko 2 näyttää kenttäkäyttöliittymän pikanäppäinsarjat. WirelessHRT-laitteen toiminta varmennetaan paikallisella nestekidenäytöllä, katso sivu 19; varmennus voidaan tehdä myös laitteen nestekidenäytöllä. Taulukko 1. Laiteversiot Laitteen kokoonpano Laiteversio 3051S HRT (langallinen) Versio S FOUNDTION Fieldbus Versio S WirelessHRT Versio S MultiVariable Versio S HRT Diagnostics (D2) Versio 3 17
18 P/N Varmenna kenttäkäyttöliittymällä Kenttäkäyttöliittymän kytkeminen Jotta kenttäkäyttöliittymä saisi lähettimeen yhteyden, lähettimen täytyy saada virtaa. Langattomassa kokoonpanossa käyttöliittymän liitännät sijaitsevat tehomoduulin takana olevassa riviliittimessä (ks. kuva 14, kohta ). Langallisten kokoonpanojen liitännät ovat riviliittimessä (ks. kuva 14, kohdat, C ja D). Kuva 14. Kenttäkäyttöliittymän liitännät COMM FIELDUS WIRING. WirelessHRT-riviliitin. HRT- ja D2-riviliitin C. Multivariable-riviliitin D. FOUNDTION Fieldbus -riviliitin C D 5.2 Kriittisten > Tärkeiden parametrien pikanäppäinsarja Kokoonpanon > Rakenteen perusparametrit voidaan varmentaa kenttäkäyttöliittymällä. inakin seuraavat parametrit on tarkistettava konfiguroinnissa ja käyttöönotossa. Huomautus Jos jollekin parametrille ei ole ilmoitettu pikanäppäinsarjaa, sitä ei tarvitse varmentaa kyseisessä kokoonpanossa.> rakenteessa. 18
19 Taulukko 2. Pikanäppäinsarjat Toiminto HRT FOUNDTION Fieldbus WirelessHRT Paine-eron ja lämpötilan mittaus Edistynyt diagnostiikka Vaimennus 2, 2, 1, 5 2, 1, 2 2, 2, 2, 4 1, 3, 7 2, 2, 1, 1, 3 Paine-eron nollaus Paine-eron yksiköt 3, 4, 1, 3 2, 1, 1 2, 1, 2 1, 2, 4, 3, 1 3, 4, 1, 1, 1, 3 2, 2, 1, 2 3, 2, 1 2, 2, 2, 3 1, 3, 3, 1 2, 1, 1, 1, 2, 1 nalogialähdön alue 2, 2, 1, 4 Ei sovellettavissa Ei sovellettavissa 1, 2, 4, 1 3, 4, 1, 2, 3 Positio 2, 2, 5, 1 4, 1, 3 2, 2, 9, 1 1, 3, 1 2, 1, 1, 1, 1, 1 Siirto 2, 2, 1, 4 Ei sovellettavissa 2, 2, 4, 2 1, 3, 6 2, 2, 1, 1, 4 Ohjeet I-lohkon konfiguroimiseksi FOUNDTION Fieldbus -lähettimeen ilmenevät 3051S FOUNDTION Fieldbus -viitekäsikirjasta (julkaisunumero ). Varmenna WirelessHRT-laitteen toiminta paikallisella nestekidenäytöllä Nestekidenäyttö osoittaa lähtöasetukset langattoman laitteen päivitysvälin perusteella. Katso langattoman Rosemount 3051S:n käsikirjasta tietoja virhekoodeista ja muista nestekidenäytön ilmoituksista. Paina Diagnostic (diagnostiikka) -painiketta vähintään viisi sekuntia, jotta näet TG- (positio), Device ID- (laitteen tunnus), Network ID- (verkon tunnus), Network Join Status- (verkkoon liittymisen tila) ja Device Status (laitteen tila) -näytöt. Etsitään verkkoa Liitytään verkkoon Yhdistetty rajoitetulla kaistaleveydellä Yhdistetty N E T w K n e t w k n e t w k n e t w k S R C H N G N E G O T L I M - O P O K Huomautus Laitteen liittyminen verkkoon voi viedä useita minuutteja. Langattoman verkon tai Emerson Wireless Gatewayn vianmääritysohjeet ovat 3051S WirelessHRTin viitekäsikirjassa (julkaisunumero ), Emerson Wireless Gatewayn viitekäsikirjassa (julkaisunumero tai ) tai pikaoppaassa (julkaisunumero ). 19
20 6.0 lueen ja nollan asettelu Rosemount Inc. toimittaa lähettimet pyydettäessä kalibroituina määritellylle mitta-alueelle tai tehtaan oletuksen mukaisesti (alaraja = nolla, yläraja = täysi mitta-alue). 6.1 Nollaus Nollaus on yksipisteinen asettelu, jolla kompensoidaan asennusasennon ja linjapaineen vaikutukset. Kun tehdään nollaus, nollausventtiilin on oltava auki ja linjan kaikissa nesteestä täyttyvissä osuuksissa on oltava oikea määrä nestettä. Jos nollavirhe on alle 3 % todellisesta nollasta, noudata nollauksessa seuraavassa kohdassa Kenttäkäyttöliittymän käyttö olevia ohjeita. Jos nollavirhe on yli 3 % todellisesta nollasta, noudata uudelleenvirityksessä kohdassa Lähettimen nollauspainikkeen käyttö olevia ohjeita. Jos laitesäätöjä ei ole käytettävissä, katso 3051S:n viitekäsikirjaa (julkaisunumero ) uudelleenvirityksen tekemiseksi kenttäkäyttöliittymällä. Kenttäkäyttöliittymän käyttö 1. Tasaa tai ilmaa lähetin ja kytke kenttäkäyttöliittymä. 2. Syötä valikkoon pikanäppäinsarja (ks. taulukko 2). 3. Tee nollaus komentojen mukaan. Lähettimen nollauspainikkeen käyttö Paina nollauspainike alas ja pidä sitä alhaalla vähintään kaksi sekuntia mutta enintään kymmenen sekuntia. Kuva 15. Lähettimen asettelupainikkeet PlantWeb Kytkentärasia. Nolla. lue 7.0 Turvallisuuteen liittyvien järjestelmien asennus 20 Turvasertifioiduissa asennuksissa noudatetaan 3051S:n viitekäsikirjan (julkaisunumero ) ohjeita asennusmenettelystä ja järjestelmävaatimuksista.
21 8.0 Tuotehyväksynnät Versio Normaalin käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta US:n liittovaltion työsuojeluhallinnon (OSH) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset. 8.2 Laitteiden asentaminen Pohjois-merikassa Yhdysvaltojen kansalliset sähkömääräykset (NEC) ja Kanadan sähkömääräykset (CEC) sallivat alaluokkiin merkittyjen laitteiden käytön tilaluokissa ja tilaluokkiin merkittyjen laitteiden käytön alaluokissa. Merkintöjen täytyy soveltua alueluokitukseen sekä kaasu- ja lämpötilaluokkiin. Nämä tiedot on määritelty selkeästi vastaavissa määräyksissä. Yhdysvallat E5 I5 IE US Räjähdyspaineen ja pölysytytyksen kestävä Todistus: Standardit: FM luokka , FM luokka , FM luokka , UL painos, UL 50E 1. painos, UL (3. painos) Merkinnät: XP CL I, DIV 1, GP, C, D; T5; DIP CL II, DIV 1, GP E, F, G; CL III; -50 C T a +85 C; Tiiviste tarpeeton; Tyyppi 4X US Luonnostaan vaaraton ja kipinöimätön Todistus: Standardit: FM luokka , FM luokka , FM luokka , FM luokka , UL 50E 1. painos, UL (3. painos) Merkinnät: IS CL I,II,III, DIV 1, GP,, C, D, E, F, G, T4; luokka 1, alue 0 Ex ia IIC T4 (-50 C T a +70 C) [HRT]; T4 (-50 C T a +60 C) [Fieldbus]; NI CL 1, DIV 2, GP,, C, D, T5, T a = 70 C; Rosemountin piirustus ; Tyyppi 4X US FISCO Luonnostaan vaaraton Todistus: Standardit: FM luokka , FM luokka , FM luokka , UL 50E 1. painos, UL (3. painos) Merkinnät: IS CL I, DIV 1, GP,, C, D, T4(-50 C T a +60 C); luokka 1, alue 0 Ex ia IIC T4; Rosemountin piirustus ; Tyyppi 4X 21
22 Kanada E6 Kanada Räjähdyspaineen ja pölysytytyksen kestävä, alaluokka 2 Todistus: Standardit: CN/CS C22.2 No. 0-10, CS C22.2 No (R2014), CS C22.2 No. 30-M1986 (R2012), CS C22.2 No , CS C22.2 No. 213-M1987 (R2013), CN/CS-C22.2 No , NSI/IS Merkinnät: luokka I, ryhmät, C, D, -50 C T a +85 C; luokka II, ryhmät E, F, G; luokka III; sopivuus: luokka I, alue 1, ryhmät II+H2, T5; luokka I, alaluokka 2, ryhmät,, C, D; sopivuus: luokka I, alue 2, ryhmät IIC, T5; Tiiviste tarpeeton; Kaksoistiiviste; Tyyppi 4X I6 Kanada Luonnostaan vaaraton Todistus: Standardit: CN/CS C22.2 No. 0-10, CN/CS , CN/CS C22.2 No :14, CS C22.2 No , NSI/IS Merkinnät: Luonnostaan turvallinen luokka I, alaluokka 1; ryhmät,, C, D; sopivuus: luokka 1, alue 0, IIC, T3C, T a = 70 C; Rosemountin piirustus ; Kaksoistiiviste; Tyyppi 4X IF Kanada FISCO Luonnostaan vaaraton Todistus: Standardit: CN/CS C22.2 No. 0-10, CN/CS , CN/CS C22.2 No :14, CS C22.2 No , NSI/IS Merkinnät: Luonnostaan turvallinen luokka I, alaluokka 1; ryhmät,, C, D; sopivuus: luokka 1, alue 0, IIC, T3C, T a = 70 C; Rosemountin piirustus ; Kaksoistiiviste; Tyyppi 4X 22
23 Kuva 16. Rosemount 3051SHP Vaatimustenmukaisuusvakuutus EC Declaration of Conformity No: RMD 1104 Rev. We, Rosemount Inc Market oulevard Chanhassen, MN US declare under our sole responsibility that the product, manufactured by, Rosemount Inc Market oulevard Chanhassen, MN US Model 3051SHP to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. ssumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Kelly Klein (name) Vice President of Global Quality (function) 1/6/2016 (date of issue) Page 1 of 2 23
24 EC Declaration of Conformity No: RMD 1104 Rev. EMC Directive (2004/108/EC) This directive is valid until 19 pril 2016 EMC Directive (2014/30/EU) This directive is valid from 20 pril SHP/High Static Differential Pressure Transmitter Harmonized Standards: EN :2013, EN : 2013 R&TTE Directive (1999/5/EC) This directive is valid until 12 June 2016 RED Directive (2014/53/EU) This directive is valid from 13 June SHP/High Static Differential Pressure Transmitter Harmonized Standards: EN V EN : V2.2.1 EN : 2001 PED Directive (97/23/EC) This directive is valid until 18 July 2016 PED Directive (2014/68/EU) This directive is valid from 19 July SHP/High Static Differential Pressure Transmitter QS Certificate of ssessment CE-HOU-DNV Module H Conformity ssessment Evaluation standards: NSI / IS :2004 ll other models Sound Engineering Practice Page 2 of 2 24
25 EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1104 Versio 2 Me, Rosemount Inc Market oulevard Chanhassen, MN Yhdysvallat vakuutamme täysin omalla vastuullamme, että tuote jonka valmistaja on Rosemount Inc Market oulevard Chanhassen, MN Yhdysvallat Malli 3051SHP ja jota tämä vakuutus koskee, on Euroopan yhteisön direktiivien säädösten mukainen, mukaan lukien oheisesta liitteestä ilmenevät uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan yhteisön ilmoitetun laitoksen antamaan todistukseen oheisen liitteen mukaisesti. Laatujohtaja (asema) Kelly Klein (nimi) 1/6/2016 (antopäivä) Sivu 1 / 2 RMD1104_2_fin.docx 25
26 EY:n vaatimustenmukaisuusvakuutus Nro: RMD 1104 Versio 2 EMC-direktiivi (2004/108/EY) Tämä direktiivi on voimassa 19. huhtikuuta 2016 asti EMC-direktiivi (2014/30/EY) Tämä direktiivi on voimassa 20. huhtikuuta 2016 asti 3051SHP/Erittäin staattinen paine-erolähetin Yhtenäistetyt standardit: EN :2013, EN : 2013 R&TTE-direktiivi (1999/5/EY) Tämä direktiivi on voimassa 12. kesäkuuta 2016 asti RED-direktiivi (2014/53/EY) Tämä direktiivi on voimassa 13. kesäkuuta 2016 asti 3051SHP/Erittäin staattinen > Korkean linjapaineen paine-erolähetin Yhtenäistetyt standardit: EN V EN : V2.2.1 EN : 2001 PED-direktiivi (97/23/EY) Tämä direktiivi on voimassa 18. heinäkuuta 2016 asti PED-direktiivi (2014/68/EY) Tämä direktiivi on voimassa 19. heinäkuuta 2016 asti 3051SHP/Erittäin staattinen > Korkean linjapaineen paine-erolähetin QS-tarkastustodistus CE-HOU-DNV Moduulin H yhdenmukaisuustarkastus rviointistandardit: NSI / IS :2004 Kaikki muut mallit Hyvä konepajakäytäntö Sivu 2 / 2 RMD1104_2_fin.docx 26
27 27
28 * * , Versio Maailman pääkonttori Emerson Process Management 6021 Innovation lvd. Shakopee, MN 55379, US tai Emerson Process Management Oy Pakkalankuja 6 FIN VNT Suomi North merica Regional Office Emerson Process Management 8200 Market lvd. Chanhassen, MN 55317, US tai RMT-N.RCCRFQ@Emerson.com Latin merica Regional Office Emerson Process Management 1300 Concord Terrace, Suite 400 Sunrise, FL 33323, US RFQ.RMD-RCC@EmersonProcess.com Europe Regional Office Emerson Process Management Europe GmbH Neuhofstrasse 19a P.O. ox 1046 CH 6340 aar Sveitsi +41 (0) (0) RFQ.RMD-RCC@EmersonProcess.com sia Pacific Regional Office Emerson Process Management sia Pacific Pte Ltd 1 Pandan Crescent Singapore Enquiries@P.EmersonProcess.com Middle East and frica Regional Office Emerson Process Management Emerson FZE P.O. ox 17033, Jebel li Free Zone - South 2 Dubai, Yhdistyneet arabiemiirikunnat RFQ.RMTME@Emerson.com Linkedin.com/company/Emerson-Process-Management Twitter.com/Rosemount_News Facebook.com/Rosemount Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement Vakiomyyntiehdot ovat nähtävissä sivustossa Emerson-logo on tavaramerkki ja palvelumerkki, jonka omistaja on Emerson Electric Co. MultiVariable, MS, PlantWeb, Rosemount ja Rosemount-logotyyppi ovat Emerson Process Managementin tavaramerkkejä. FOUNDTION Fieldbus on FieldComm Groupin tavaramerkki. HRT ja WirelessHRT ovat rekisteröityjä tavaramerkkejä, joiden omistaja on FieldComm Group. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta Emerson Process Management. Kaikki oikeudet pidätetään.
