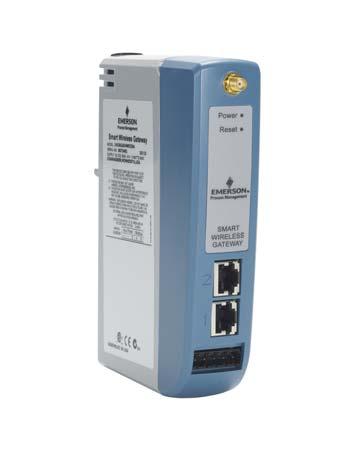

1 , Versio EA Emerson Wireless 1410 A/B- ja 1410D Gateway -yksikkö 781 Field Link -yksiköllä

2 HUOMATTAVAA Tässä oppaassa on Emerson Wireless 1410:n ja 1410D:n Gateway-yksikön perusohjeet. Siinä ei ole diagnostiikkaa, huoltoa tai vianetsintää koskevia ohjeita. Katso lisätietoja ja -ohjeita Emerson Wireless Gateway 1410:n viitekäsikirjasta. Käsikirja ja tämä opas ovat saatavissa myös sähköisinä osoitteesta Emerson.com/Rosemount. Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät. Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti epätoivottavaa toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä.! VAROITUS Räjähdysvaara Piirien ollessa jännitteisiä Gateway-yksikköön ei saa tehdä liitäntöjä eikä niitä saa katkaista, ellei alueen tiedetä olevan vaaraton. Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä laite asennetaan räjähdysalttiiseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Tuotehyväksyntäosassa on mainittu mahdolliset turvalliseen asennukseen liittyvät rajoitukset. Varo koskemasta johtimiin ja liittimiin. Johtimissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Mahdollisen sähköstaattisen varautumisen vaara Gateway-yksikön kotelo on muovia. Käsittele ja puhdista varovasti räjähdysalttiissa ympäristöissä sähköstaattisen purkautumisen välttämiseksi. Sisällysluettelo Langattoman verkon suunnittelu Tietokonetta koskevat vaatimukset Peruskytkennät ja konfigurointi Fyysinen asennus Ohjelmiston asennus (valinnainen) Varmista toiminta Tuotehyväksyntä

3 1.0 Langattoman verkon suunnittelu 1.1 Virran kytkentämenettely Gateway-yksikkö tulee asentaa ja sen tulee toimia moitteettomasti, ennen kuin langattomiin kenttälaitteisiin asennetaan tehomoduuleja. Langattomiin kenttälaitteisiin on myös kytkettävä jännite järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, lähimmästä alkaen. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. 1.2 Antennin asento Antennin tulee olla pystysuorassa noin 2 m:n (6 ft) päässä suurista rakenteista tai rakennuksista esteettömän tiedonsiirron mahdollistamiseksi muiden laitteiden kanssa. 1.3 Asennuskorkeus Langattoman verkon optimaalisen kattavuuden takaamiseksi erillisantenni tulee parhaassa tapauksessa asentaa 4,6 7,6 m (15 25 ft) maanpinnan yläpuolelle tai 2 m (6 ft) esteiden tai suurten rakenteiden yläpuolelle. 2.0 Tietokonetta koskevat vaatimukset 2.1 Käyttöjärjestelmä (vain valinnaista ohjelmistoa varten) Microsoft Windows Server 2008 (Standard Edition), SP 2 Windows Server 2008 R2 Standard Edition, SP 1 Windows 7 Professional, SP 1 Windows 7 Enterprise, SP 1 Windows 8 Enterprise, SP 1 Windows 10 Enterprise, SP Sovellukset Gateway-yksikkö konfiguroidaan suojatun verkkoliittymän kautta. Seuraavien selainten uusia versioita tuetaan: Internet Explorer Chrome -selain Mozilla Firefox Microsoft Edge 2.3 Kiintolevytilaa AMS Wireless Configurator: 1,5 Gt Gateway-yksikön asennus-cd: 250 Mt 3.0 Peruskytkennät ja konfigurointi Jotta Gateway-yksikkö voidaan konfiguroida, tietokoneen ja Gatewayn välille pitää muodostaa paikallinen yhteys. Emerson 1410 ja 1410D vastaavat toiminnaltaan toisiaan, ja seuraavat ohjeet pätevät molempiin malleihin. 3

4 3.1 Gatewayn virransyöttö Sekä Emerson Wireless 1410A/B- että 1410D Gateway -yksikköön täytyy kytkeä 10,5 30 VDC:n (20 30 VDC:n, jos 781 kytketään luonnostaan vaarattomilla barriereilla Emerson 1410D -yksikköön) tehonlähde, joka syöttää virtaliittimiin vähintään 250 ma virtaa. Kuva 1. Emerson 1410A/B Gateway -yksikön kotelo A B Teho Nollaus C D E 24 VDC (nimellinen) tehonsyöttö Sarja- Modbus + - S A+ B- F A. DIN-kiskopidike B. SMA-N-liitäntä C. Virtavalo. Normaalin toiminnan aikana virran merkkivalo on vihreä. D. Ethernet-portti 2. Kun portti aktivoidaan, tehtaalla asetettu IP-osoite on Katso taulukko 1 sivulla 9. E. Ethernet-portti 1. Käytä tavalliseen tiedonsiirtoon verkkopalvelimelle tai muihin Gateway-yksikön kanssa käytettäviin tiedonsiirtoprotokolliin. Tehtaan IP-osoite on Katso taulukko 1 sivulla 9. F. Emerson 1410:n virta- ja sarjaliitäntä. Musta liitin sisältyy rasiaan. 4

5 Kuva 2. Emerson 1410D Gateway -yksikön kytkentä A Teho Nollaus B 24 VDC (nimellinen) tehonsyöttö Sarja- Modbus Ε C D 10,5 to 30 VDC Teholähtö Ε F F A. DIN-kiskopidike B. Virtavalo. Normaalin toiminnan aikana virran merkkivalo on vihreä. C. Ethernet-portti 2. Kun portti aktivoidaan, tehtaalla asetettu IP-osoite on Katso taulukko 1 sivulla 9. D. Ethernet-portti 1. Kun portti aktivoidaan, tehtaalla asetettu IP-osoite on Katso taulukko 1 sivulla 9. E. Emerson 1410:n virta- ja sarjaliitännät. Musta liitin sisältyy rasiaan. F. Emerson Wireless 781 Field Link -yksikön virta- ja tiedonsiirtoliitännät. Musta liitin sisältyy rasiaan. 5

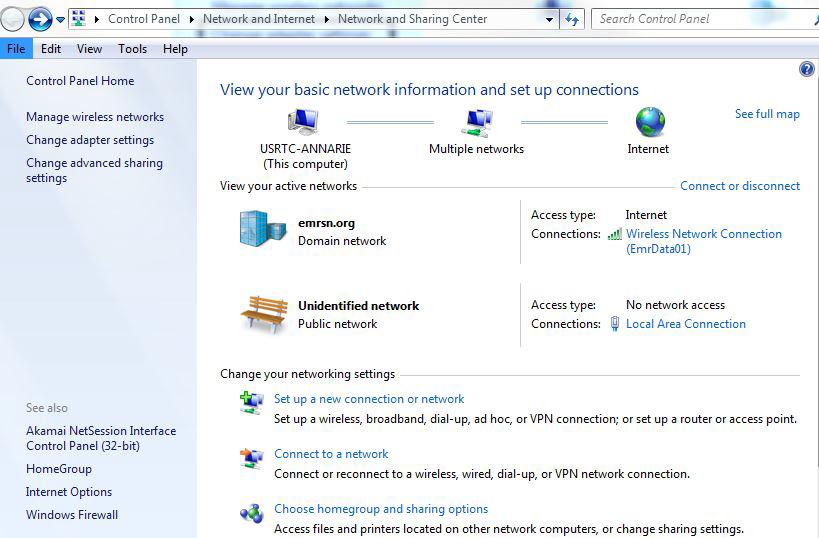

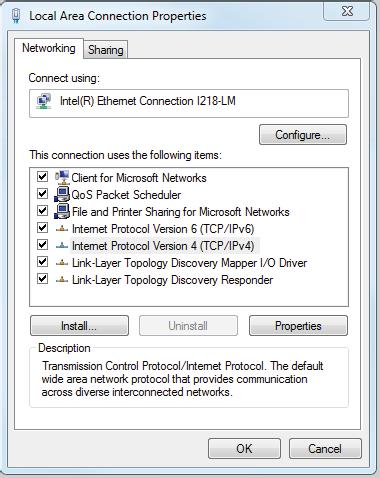

6 3.2 Yhteyden muodostaminen Yhdistä tietokone Gatewayn Ethernet 1 (primääriseen) -liittimeen Ethernet-kaapelilla. Windows 7 1. Napsauta näytön oikeassa alakulmassa olevaa Internet-yhteyden kuvaketta. Kuva 3. Internet-yhteys 2. Valitse Network and Sharing Center (verkko- ja jakamiskeskus). 3. Valitse Local Area Connection (paikallinen yhteys). Kuva 4. Paikallinen yhteys 6 4. Valitse Properties (ominaisuudet).

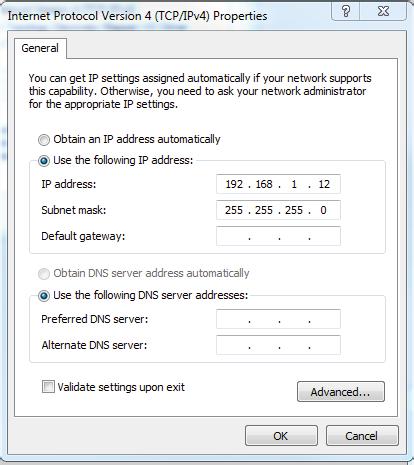

7 5. Valitse Internet Protocol Version 4 (TCP/IPv4) ja sitten Properties (ominaisuudet). Kuva 5. Internet-protokollan versio 4 (TCP/IPv4) Huomaa Jos tietokone kuuluu toiseen verkkoon, tallenna nykyinen IP-osoite ja muut asetukset, jotta tietokone voidaan palauttaa alkuperäiseen verkkoonsa Gatewayn konfiguroinnin jälkeen. 6. Valitse Use the following IP address (käytä seuraavaa IP-osoitetta) -painike. Kuva 6. IP-osoite 7. Syötä IP address (IP-osoite) -kenttään (syötä DeltaV-valmiiseen ). 7

8 8. Syötä Subnet mask (aliverkon peite) -kenttään Valitse OK sekä Internet-protokollan (TCP/IP) ominaisuudet -ikkunassa että Paikallisen yhteyden ominaisuudet -ikkunassa. Windows Valitse oikeassa alakulmassa oleva verkkokuvake. 2. Valitse Network settings (verkkoasetukset) -linkki. 3. Valitse Ethernet Verkkoasetukset-valintaikkunan vasemmalta puolelta. 8

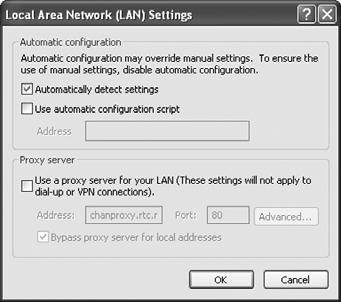

9 4. Valitse Change adapter options (muuta sovitinasetuksia). 5. Katso Windows 7 :n ohjeista vaiheet Huomaa Liittäminen Gatewayn toiseen Ethernet-porttiin edellyttää toisenlaisia verkkoasetuksia. Taulukko 1. TCP/IP-verkkoasetukset Gateway PC/kannettava/tabletti Aliverkko Ethernet Ethernet Poista välityspalvelimet käytöstä 1. Avaa verkkoselain. 2. Siirry kohtaan Tools >Internet Options > Connections > LAN Settings (työkalut > Internet-valinnat > yhteydet > LAN-asetukset) (prosessi voi olla muissa selaimissa erilainen). 3. Poista Proxy server (välityspalvelin) -kohdan ruudusta Use a proxy server... (käytä välityspalvelinta) -valinta. 9

10 3.3 Gateway-yksikön konfigurointi Gateway-yksikön konfiguroinnin viimeistely: 1. Siirry Gatewayn oletusverkkosivuston osoitteeseen a. Kirjaudu sisään käyttäjänimellä: admin b. Syötä salasana: default 2. Siirry valikkoon System Settings > Gateway > Ethernet Communication (järjestelmäsetukset > Gateway > Ethernet-tiedonsiirto) ja syötä verkkoasetukset. a. Konfiguroi pysyvä IP Address (IP-osoite) tai aseta DHCP ja syötä Hostname (isäntäkoneen nimi). b. Käynnistä sovellus uudestaan kohdasta System Settings > Gateway > Backup And Restore > Restart Apps (järjestelmäasetukset > Gateway > varmuuskopiointi ja palautus > käynnistä sovellukset uudestaan). Huomaa Sovellusten nollaus estää tilapäisesti tiedonsiirron kenttälaitteiden kanssa Irrota virta- ja Ethernet-kaapeli Gatewaysta.

11 4.0 Fyysinen asennus 4.1 Emerson 1410A/B:n ja 1410D:n kiinnitys Yksikkö voidaan napsauttaa DIN TS35/7.5- tai TS35/15-kiskoon. Kiinnitä yksikkö DIN-kiskoon kuvan 7 mukaan. 1. Kallista yksikkö lievään kulmaan, jotta rungon alareuna osuu DIN-kiskon pohjaan. 2. Paina eteenpäin ja napsauta yksikön takaosa pitävästi DIN-kiskoon. Kuva 7. Asentaminen Poista yksikkö kuvan 8 mukaan. 1. Aseta litteä tai pyöreä esine (kuten ruuviavain) DIN-pidikkeeseen ja paina esinettä hieman alaspäin. 2. Kun yksikkö on vapautunut DIN-kiskosta, vedä sitä taakse- ja alaspäin, jotta se irtoaa. 11

12 Kuva 8. Poistaminen HUOMATTAVAA Kun yksikkö asennetaan sähkökaappiin tai muuhun paikkaan, noudata paikallisia ja kansallisia asennusmääräyksiä. Varmista, että asentajalla, käytetyillä kiinnittimillä ja asennuslaitteilla on suoritettavaan erityisasennukseen asianmukaiset todistukset. Tarkista ennen asennusta, edellyttävätkö paikalliset määräykset lupaa ja/tai tarkastusta ennen virran kytkemistä. Kun asennusta suunnitellaan, ota huomioon antennikaapelin reitti kotelon sisällä. Huomaa Antennia ei saa asentaa metallikoteloon. Jotta vältetään herkkien radiotaajuuskomponenttien vauriot, poista Gateway SMA -liittimen suojus vasta sitten, kun olet valmis asentamaan antennin. 4.2 Emerson 1410D -yksikön kytkeminen 781-yksikköön Emerson 1410D -yksikön ja 781-yksikön kytkennässä on kaksi pääkytkentätapaa: barrierien kanssa tai niitä ilman. Emerson 781 -yksikön sijaintipaikka ja vaarallisten tilojen optio määräävät, täytyykö siihen asentaa barrierit. 12

13 Asennus ilman barriereita Emerson 1410D -yksikön ja 781-yksikön kytkemiseen tarvitaan suojavaipallinen kierretty parikaapeli (katso kuva 9). Emerson 781 voidaan sijoittaa enintään 200 m:n (656 ft) päähän Emerson 1410D:stä. Kuva 9. Emerson 1410D ja 781 ilman barrierien asennusta A Teho Nollaus 10,5 30 VDC tehonsyöttö Sarja- Modbus Harmaa viiva merkitsee sisäistä liitäntää Teholähtö Pun. Musta Valk. Sin. B C Pun. Sin. Musta Valk. Data A (+) Paluu (-) D 24 VDC (+) Data B (-) A. Emerson Wireless 1410D Gateway B. Kytke suojattu parikaapeli (Belden 3084A tai vastaava) C. Teippaa suojalanka ja -foliot taakse Ε D. Kytke nämä liittimet toisiinsa 250 :n päätevastuksen aktivoimiseksi E. Emerson Wireless 781 Field Link 13

14 Teho Nollaus Asennus barrierien kanssa Kun Emerson 781 asennetaan vaaralliseen tilaan, siihen täytyy asentaa kaksi luonnostaan vaaratonta barrieria: tehobarrieri ja viestibarrieri. Viesti ja teho ovat kaksi erillistä luonnostaan vaaratonta piiriä, joten niiden on noudatettava asianmukaista luonnostaan vaaratonta erotusetäisyyttä. Kun käytetään Emersonin suosittelemia barriereita, Gatewayn tulotehon pitää olla VDC ja virtakapasiteetin vähintään 330 ma. Viestibarrieri tarvitsee lisätehoa. Sen voi kytkeä Emerson 1410D:n liittimiin tai erilliseen tehonlähteeseen. Varmista, että tehonlähde riittää barrierin tehonkulutukseen. Kuva 10 ja kuva 11 näyttävät viestibarrierin tehonsyötön kaksi variaatiota. Kuva 10. Emerson 1410D ja 781 Gatewaylta tehon saavan barrierin kanssa A VDC tehonsyöttö Sarja- Modbus Harmaa viiva merkitsee sisäistä liitäntää Teholähtö Pun. Musta Valk. Sin. B VDC Valk. Sin. Data+ Data - Pun. Musta G Tehobarrieri Viestibarrieri Turvallinen tila Vaarallinen tila Data - Data+ - + C Sin. Valk. Data A (+) F Musta Paluu (-) Pun. D 24 VDC (+) Data B (-) Ε A. Emerson Wireless 1410D Gateway B. Kytke suojattu parikaapeli (Belden 3084A) C. Teippaa suojalanka ja -foliot taakse D. Kytke nämä liittimet 250 :n päätevastusta varten E. Emerson Wireless 781 Field Link F. Luonnostaan vaaraton erotus G. Suojavaippa 14

15 Teho Nollaus Kuva 11. Emerson 1410D ja 781 lisätehoa saavan barrierin kanssa A VDC tehonsyöttö Sarja- Modbus Harmaa viiva merkitsee sisäistä liitäntää Teholähtö Pun. Musta Valk. Sin. B Valk. Sin. Data+ Data - Pun. Musta G + - Viestibarrieri VDC Tehonlähde + - Tehobarrieri Turvallinen tila Vaarallinen tila Data - Data+ - + C Sin. Valk. Data A (+) F Musta Paluu (-) Pun. D 24 VDC (+) Data B (-) Ε A. Emerson Wireless 1410D Gateway B. Kytke suojattu parikaapeli (Belden 3084A) C. Teippaa suojalanka ja -foliot taakse D. Kytke nämä liittimet 250 :n päätevastusta varten E. Emerson Wireless 781 Field Link F. Luonnostaan vaaraton erotus G. Suojavaippa Suositus Viestibarrieri GM-International D1016S Tehobarrieri Stahl

16 Suojan maadoitus Kierretyn parikaapelin suojavaippa täytyy maadoittaa Emerson 1410D -yksikön maadoitusliittimellä ja teipata sitten taakse Emerson 781 -yksikön kylkeen. Emerson 1410D:n maadoitus Emerson 1410D:n DIN-kiskokaappi täytyy myös maadoittaa. Suosituksena on mahdollisimman lyhyt 13,3 mm 2 (4,11 mm halkaisija) kuparilankainen maadoitusjohdin ilman teräviä mutkia ja keriä. Kuva 12. Emerson 1410D:n maadoitus 2 1 (Saa olla polymeeriä maadoituslevyn kanssa) A A B D A. 13,3 mm 2 kuparilanka B. Suojamaa C. Referenssimaa (kun käytettävissä) D. Maa 16

17 Emerson 781:n maadoitus Elektroniikkakotelon maadoitus pitää tehdä paikallisten ja kansallisten asennusmääräysten mukaisesti. Maadoitus tapahtuu ulkokotelon maadoitusliittimen kautta. A A. Maadoituskorvake Päätevastukset Parhaat tulokset saadaan, kun päätevastukset sovitetaan Emerson 1410D:n, 781:n ja viestibarrierin kesken. Emerson 1410D:hen sisältyy 250 :n päätevastus. Kytke Emerson 781:n päätevastusliittimet 250 :n vastuksen aktivoimiseksi (huomautus D / kuva 10 ja kuva 11). Suositellut barrierit voidaan myös vaihtaa 250 :iin. 4.3 Erillisantennilla varustetun Emerson 1410A/B:n kytkeminen! VAROITUS Kun Gateway-yksikköön asennetaan erillisantenneja, käytä hyväksyttyjä turvatoimenpiteitä kaatumisen ja korkeajännitejohtojen koskettamisen välttämiseksi. Gateway-yksikön erillisantennikomponentit on asennettava paikallisten sähkömääräysten mukaisesti ja ukkossuojaukseen on käytettävä suositeltua menettelyä. Kysy ennen asennusta neuvoa paikalliselta sähkötarkastajalta, sähköteknikolta ja työalueen valvojalta. Gateway-yksikön erillisantennioptio on suunniteltu erityisesti sopimaan mahdollisimman moneen asennukseen ja optimoimaan langaton toiminta sekä paikalliset radiotaajuushyväksynnät. Jotta varmistetaan langattoman verkon toiminta ja radiotaajuussäädösten noudattaminen, kaapelin pituutta ja antennityyppiä ei saa muuttaa. Jos toimitettua erillisantennisarjaa ei asenneta näiden ohjeiden mukaan, Emerson ei vastaa langattoman verkon toiminnasta eikä radiotaajuussäädösten täyttämisestä. Käytä ainoastaan Emersonin toimittamaa erillisantennia, koaksiaalista radiotaajuuskaapelia ja ukkossuojaa. Erillisantennin ukkossuoja täytyy asentaa ja maadoittaa kuvan 13 mukaisesti. Sijoita erillisantenni niin, että langaton verkko toimii optimaalisesti. Parhaassa tapauksessa se on 4,6 7,6 m (15 25 ft) maanpinnan yläpuolella tai 2 m (6 ft) esteiden tai suurten rakenteiden yläpuolella. Asenna erillisantenni jollakin seuraavista menettelytavoista: 17

18 WL2/WN2-option asennus 1. Kiinnitä antenni 1 1 /2 2" putkeen tai mastoon pakkauksessa olevilla kiinnitysvälineillä. 2. Kytke ukkossuoja joko sähkökaappiin tai suoraan seinän ulkopuolelle (sen mukaan, missä Gateway sijaitsee). 3. Asenna maadoituskorvake, lukkoaluslevy ja mutteri ukkossuojan päälle. 4. Kytke ukkossuojan maadoitusliitin yhteiseen maadoituspisteeseen käyttäen kestävää ja vähävastuksista kytkentää, kuten kuva 13 näyttää. 5. DIN-kiskokaappi täytyy myös maadoittaa. Suosituksena on mahdollisimman lyhyt 4,11 mm:n (halkaisija) kuparilankainen maadoitusjohdin ilman teräviä mutkia ja keriä. 6. Kaikki ulkokytkennät täytyy kiristää sormin ja sitten vielä 1 /8 kierrosta kiintoavaimella ja kääriä koaksiaalitiivisteeseen (kuten kuva 14 näyttää). 7. Varmista, että asennusmasto, ukkossuoja ja Gateway on maadoitettu paikallisten/kansallisten sähkömääräysten mukaisesti. Ylimääräiset koaksiaalikaapelipituudet tulee kääriä 0,3 m:n (1 ft) kerille. 18

19 Kuva 13. WL2/WN2-option asennus Sisä-/ulkokaappi ja antenni Ulkokaappi ja antenni A B D Ulkopuoli Sisäpuoli Ε I A B 300 mm (11.8-in.) pienin taivutussäde F L 2 1 (Saa olla polymeeriä maadoituslevyn kanssa) 2 1 C G 300 mm (11.8 in) pienin taivutussäde Ε Referenssimaa (kun käytettävissä) L F Ε D H B G G 300 mm (11.8 in) pienin taivutussäde J C K H A. Antenniin B. Koaksiaalinen radiotaajuus C. Tippamutka D. Ukkossuoja E. Tyypin N laipioliitin F. 5 /8" rengasliitin G. 4,11 mm:n kuparilanka H. Transienttisuojauksen maadoitus I. Ulkokäyttöön hyväksytty kotelo J. Suojamaa K. Maa L. Tiiviste per kuva 13 Huomaa: sääsuojaus on välttämätön Erillisantennisarja sisältää koaksiaalikaapelin tiivistysainetta ukkossuojan, antennin ja Gateway-yksikön kaapeliliitoksia varten. Koaksiaalikaapelin tiivistysainetta täytyy käyttää langattoman kenttäverkon toiminnan takaamiseksi. Kuva 14 näyttää, miten sääsuojaus tehdään. Kuva 14. Koaksiaalikaapelin tiivistysaineen levittäminen kaapeliliitoksiin 19

20 Taulukko 2. Erillisantennisarjat Sarja Antenni Kaapeli 1 Kaapeli 2 Ukkossuoja WL2 WN2 1 /2 aallon pituinen dipoli Ympärisäteilevä +6 db:n vahvistus 1 /2 aallon pituinen dipoli Ympärisäteilevä +8 db:n vahvistus 4.4 Yhdistä isäntäjärjestelmään 1. Kytke Gatewayn Ethernet 1 (ensisijainen) tai sarjaliitäntä isäntäjärjestelmän verkkoliitäntään tai I/O-sarjaliitäntään (katso laitteistopiirustukset kuvista 1 ja 2). 2. Varmista, että kaikki sarjaliitäntöjen liittimet ovat puhtaita ja kunnolla kiinni kytkentäongelmien välttämiseksi. 4.5 Paras käytäntö 15,2 m (50 ft) LMR-400 7,6 m (25 ft) LMR-400 Ei sovellu Ei sovellu Sarjaliitännän kytkemiseen käytetään tavallisesti suojattua kierrettyä parikaapelia, ja vakiokäytäntönä on maadoittaa suoja isännän puolelta ja jättää se kellumaan Gatewayn puolelta. Eristä suojavaippa maadoitusongelmien välttämiseksi. Emerson WirelessHART -tietoturvaohjeiden mukaisesti (Emersonin langattoman tietoturvan valkoinen paperi) Gateway tulee liittää isäntäjärjestelmään LAN (Local Area Network) -verkon eikä WAN (Wide Area Network) -verkon kautta. 5.0 Ohjelmiston asennus (valinnainen) Kytkentärasiaan kiinnitettävä, liitin pistokkeeseen Kaasupurkausputki 0,5 db:n liitosvaimennus Kytkentärasiaan kiinnitettävä, liitin pistokkeeseen Kaasupurkausputki 0,5 db:n liitosvaimennus Kaksilevyinen ohjelmistopakkaus sisältää Security Setup Utility -ohjelman (turva-asetukset, joita tarvitaan vain suojattuihin isäntäliitäntöihin tai OPC-yhteyksiin) ja AMS Wireless Configurator -ohjelman. Security Setup Utility -ohjelma on levyllä 1. Ohjelman asentaminen: 1. Sulje kaikki Windows-ohjelmat, mukaan lukien taustalla toimivat, esim. virusohjelmat. 2. Aseta levy 1 tietokoneen CD/DVD-asemaan. 3. Jos käyttöönotto-ohjelma ei käynnisty, suorita levyltä tiedosto autorun.exe. 4. Noudata kehotteita. 20

21 AMS Wireless Configurator -ohjelma on levyllä 2. Ohjelman asentaminen: 1. Sulje kaikki Windows-ohjelmat, mukaan lukien taustalla toimivat, esim. virusohjelmat. 2. Aseta levy 2 tietokoneen CD/DVD-asemaan. 3. Napsauta valikosta Install (asenna), kun AMS Wireless Configurator -ohjelma käynnistyy. 4. Noudata kehotteita. 5. Anna AMS Wireless Configurator -ohjelman käynnistää tietokone uudelleen. 6. Älä poista levyä CD/DVD-asemasta. 7. Asennus jatkuu automaattisesti sisäänkirjautumisen jälkeen. 8. Noudata kehotteita. Huomaa Jos tietokoneen autorun-toiminto on otettu pois käytöstä tai asennus ei käynnisty automaattisesti, kaksoisnapsauta D:\SETUP.EXE (D = tietokoneen CD/DVD-asema) ja napsauta OK. Lisätietoja Security Setup Utility- ja AMS Wireless Configurator -ohjelmista on Emerson Wireless Gateway yksikön viitekäsikirjassa. 6.0 Varmista toiminta Toiminta varmistetaan www-liittymän kautta avaamalla www-selain jostain isäntäjärjestelmän verkkoon kuuluvasta tietokoneesta ja syöttämällä Gatewayn IP-osoite tai DHCP-isäntäkoneen nimi osoiteriville. Jos Gateway on kytketty ja konfiguroitu oikein, esiin tulee turvahälytys ja sen jälkeen sisäänkirjautumisnäyttö. Kuva 15. Gatewayn sisäänkirjautumisnäyttö 21

22 Gateway on nyt valmis integroitavaksi isäntäjärjestelmään. Jos kenttälaitteita on tilattu Gatewayn mukana, niihin on konfiguroitu valmiiksi samat verkkotunnusja liittymisavaintiedot. Kun kenttälaitteisiin kytketään virta, ne näkyvät langattomassa verkossa ja yhteydet voidaan varmentaa Explore (tutki) -välilehdeltä www-liittymän kautta. Verkon muodostumiseen tarvittava aika riippuu laitteiden lukumäärästä. Tarkempia asennusohjeita on Emerson Wireless Gateway yksikön viitekäsikirjassa. 22

23 7.0 Tuotehyväksyntä Versio EU:n direktiivit EY:n vaatimustenmukaisuusvakuutus on pika-aloitusoppaan lopussa. EY:n vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa Emerson.com/Rosemount. 7.2 Tietoliikenneyhdenmukaisuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista. 7.3 FCC ja IC Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää seuraavien ehtojen täyttymistä: Laite ei saa aiheuttaa haitallista häiriötä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti epätoivottavaa toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. 7.4 Normaalin käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset. Pohjois-Amerikka N5 USA alaluokka 2 Todistus: (CSA) Standardit: CAN/CSA C22.2 No. 0-10, CSA C22.2 No. 213-M1987 (2013), CSA C22.2 No , ANSI/ISA , UL , 3rd Edition Merkinnät: Sopivuus: CL I, DIV 2, GP A, B, C, D; Lämpötilakoodi: T4 (-40 C T a 70 C) Huomaa Jännite saadaan luokan 2 tehonlähteestä. Sopii vain kuiviin sisätiloihin. Laite täytyy asentaa sopivaan työkalulla suljettavaan koteloon loppukäyttökohteesta riippuen. Emerson 1410D:n ja 781 Wireless Field Linkin käyttö vaarallisissa tiloissa edellyttää barrierien asentamista laitteiden väliin. 23

24 Kanada N6 Kanada alaluokka 2 Todistus: (CSA) Standardit: CAN/CSA C22.2 No. 0-10, CSA C22.2 No. 213-M1987 (R2013), CSA C22.2 No , ANSI/ISA , UL , 3rd Edition Merkinnät: Sopivuus: CL I, DIV 2, GP A, B, C, D Lämpötilakoodi: T4 ( 40 C T a 70 C) Huomaa Jännite saadaan luokan 2 tehonlähteestä. Sopii vain kuiviin sisätiloihin. Laite täytyy asentaa sopivaan työkalulla suljettavaan koteloon loppukäyttökohteesta riippuen. Emerson 1410D:n ja 781 Wireless Field Linkin käyttö vaarallisissa tiloissa edellyttää barrierien asentamista laitteiden väliin. Eurooppa N1 ATEX tyyppi n Todistus: Baseefa14ATEX0125X Standardit: EN : 2012, EN : 2010 Merkinnät: II 3 G Ex na IIC T4 Gc, T4( 40 C T a +75 C), V MAX = 30 VDC Turvallisen käytön erityisehdot (X): 1. Laitteisto täytyy asentaa alueelle, jossa IEC :n määrittelemä likaantumisaste on enintään 2, ja koteloon, jonka suojausaste on vähintään IP54 ja joka täyttää standardien EN ja EN asianmukaiset vaatimukset. 2. Laitteiston ulkoisia liitäntöjä ei saa liittää tai irrottaa, ellei laitteiston asennustilaa tiedetä vaarattomaksi tai ellei siihen kytkettyjen piirien virtaa ole katkaistu. 3. Laite ei kestä 500 V:n sähkövahvuustestiä, joka on määritelty EN :2010:n kohdassa Tämä tulee ottaa huomioon asennuksessa. 4. Asennettuna erillisantennin pintavastus on suurempi kuin 1 G. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Huomaa Ei tällä hetkellä saatavissa Emerson 1410D:n optioksi. Muut maat N7 IECEx tyyppi n Todistus: IECEx BAS X Standardit: IEC : 2011, IEC : 2010 Merkinnät: Ex na IIC T4 Gc, T4(-40 C T a +75 C), V MAX = 30 VDC 24

25 Turvallisen käytön erityisehdot (X): 1. Laitteisto täytyy asentaa alueelle, jossa IEC :n määrittelemä likaantumisaste on enintään 2, ja koteloon, jonka suojausaste on vähintään IP54 ja joka täyttää standardien EN ja EN asianmukaiset vaatimukset. 2. Laitteiston ulkoisia liitäntöjä ei saa liittää tai irrottaa, ellei laitteiston asennustilaa tiedetä vaarattomaksi tai ellei siihen kytkettyjen piirien virtaa ole katkaistu. 3. Laite ei kestä 500 V:n sähkövahvuustestiä, joka on määritelty EN :2010:n kohdassa Tämä tulee ottaa huomioon asennuksessa. 4. Asennettuna erillisantennin pintavastus on suurempi kuin 1 GΩ. Sähköstaattisen varauksen kertymisen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Huomaa Ei tällä hetkellä saatavissa Emerson 1410D:n optioksi. EAC Valkovenäjä, Kazakstan, Venäjä NM Teknisten määräysten tulliliitto (EAC) tyyppi n Todistus: TC RU C-US.Gb05.B Merkinnät: 2Ex na IIC T4 Gc X, T4( 40 C T a +75 C), V MAX = 30 VDC Turvallisen käytön erityisehto (X): 1. Katso erityisehdot todistuksesta. Huomaa Ei tällä hetkellä saatavissa Emerson 1410D:n optioksi. 25

26 Kuva 16. Emerson 1410 Wireless Gateway -yksikön vaatimustenmukaisuusvakuutus EU Declaration of Conformity No: RMD 1093 Rev. F We, Rosemount, Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, Rosemount, Inc Market Boulevard Chanhassen, MN USA Rosemount 1410 Wireless Gateway to which this declaration relates, is in conformity with the provisions of the European Union Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Union notified body certification, as shown in the attached schedule. (signature) Vice President of Global Quality (function) Chris LaPoint (name) 6-June-2017 (date of issue) Page 1 of 3 26

27 EU Declaration of Conformity No: RMD 1093 Rev. F EMC Directive (2014/30/EU) Harmonized Standards: EN : 2013 Radio Equipment Directive (RED) (2014/53/EU) Harmonized Standards: EN V2.1.1 EN : V3.2.0 EN : 2006+A11+A12+A1+A2 EN 50371: 2002 ATEX Directive (2014/34/EU) Baseefa14ATEX0125X Type n Certificate Equipment Group II, Category 3 G Ex na IIC T4 Gc Harmonized Standards: EN : A11:2013 EN : 2010 Page 2 of 3 27

28 ATEX Notified Body EU Declaration of Conformity No: RMD 1093 Rev. F SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom Page 3 of 3 28

29 EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1093 versio F Me, Rosemount, Inc Market Boulevard Chanhassen, MN USA vakuutamme täysin omalla vastuullamme, että tuote jonka valmistaja on Rosemount, Inc Market Boulevard Chanhassen, MN USA Rosemount 1410 Wireless Gateway ja jota tämä vakuutus koskee, on Euroopan unionin direktiivien säädösten mukainen, mukaan lukien oheisesta liitteestä ilmenevät uusimmat muutokset. Vaatimustenmukaisuuden olettamus perustuu yhtenäistettyjen standardien soveltamiseen ja, mikäli asianmukaista tai näin vaaditaan, Euroopan unionin ilmoitetun laitoksen antamaan todistukseen oheisen liitteen mukaisesti. (allekirjoitus) Laatujohtaja (asema) Chris LaPoint (nimi) 6. kesäkuuta 2017 (myöntämispäivä) Sivu 1 / 3 29

30 EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1093 versio F EMC-direktiivi (2014/30/EU) Yhtenäistetyt standardit: EN :2013 Radiolaitedirektiivi (RED) (2014/53/EU) Yhtenäistetyt standardit: EN V2.1.1 EN : V3.2.0 EN : 2006+A11+A12+A1+A2 EN 50371: 2002 ATEX-direktiivi (2014/34/EU) Baseefa14ATEX0125X tyypin n todistus Laiteryhmä II, luokka 3 G Ex na IIC T4 Gc Yhtenäistetyt standardit: EN : A11:2013 EN : 2010 Sivu 2 / 3 30

31 ATEX ilmoitettu laitos EU:n vaatimustenmukaisuusvakuutus Nro: RMD 1093 versio F SGS Baseefa Limited [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia ATEX ilmoitettu laitos laadunvarmistusta varten SGS Baseefa Limited [Ilmoitetun laitoksen numero: 1180] Rockhead Business Park, Staden Lane Buxton, Derbyshire SK17 9RZ Iso-Britannia Sivu 3 / 3 31

32 Part Name Electronics Assembly China RoHS Rosemount 1410 List of Rosemount 1410 Parts with China RoHS Concentration above MCVs / Hazardous Substances Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr +6) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE) X O O O O O SJ/T11364 This table is proposed in accordance with the provision of SJ/T O: GB/T O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T X: GB/T X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T

33 33
