1 Pikaopas , Versio FA Rosemount 0065/0185 -anturiasennelma

2 HUOMATTAVAA Tässä oppaassa on Rosemount ja 0185-anturimallien perusohjeet. Siinä ei ole konfigurointia, diagnostiikkaa, huoltoa, korjausta, vianetsintää eikä räjähdyspaineen kestäviä tai luonnostaan vaarattomia (IS) asennuksia koskevia ohjeita. Jos Rosemount tai 0185-anturi on tilattu Rosemount-lämpötilalähettimeen asennettuna, katso asianmukaisesta pikaoppaasta tietoja konfiguroinnista ja vaarallisiin tiloihin hyväksynnästä. VAROITUS Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Kaapeliläpiviennit Ellei muuten ole merkitty, lähetinkotelon läpivienneissä käytetään 1 /2 14 NPT:n kierrettä. Läpivienneissä, joissa on M20-merkintä, kierre on M20 x 1,5. Jos laitteessa on useita kaapeliläpivientejä, niissä kaikissa on sama kierre. Käytä näissä läpivienneissä vain tulppia, adaptereita tai tiivisteholkkeja, joiden kierteet ovat yhteensopivia. Sisällys Kytkentäkaaviot Anturiasennelman mitat Tuotetodistukset

3 1.0 Kytkentäkaaviot Kuva 1. Rosemount 65 -sarjan vastusanturin johdinkonfiguraatio Liitosjohtimet ja jousikuormitteinen adapteri (vain päätekoodit 0, 1 tai 3) Yksi elementti Kaksi elementtiä Valkoinen Valkoinen Punainen Punainen Musta Punainen Punainen Sininen Sininen Vihreä Riviliitin (päätekoodit 2 ja 4) Yksi elementti Kaksi elementtiä Punainen Punainen Valkoinen Valkoinen Punainen 2 1 Punainen Valkoinen 6 Punainen Punainen 4 Valkoinen Huomaa 3-johdinkytkennöissä käytetään yhtä valkoista ja kahta punaista johdinta. Älä kytke valkoisia johtimia. Eristä tai päätä käyttämätön valkoinen johdin niin, että vältetään oikosulku maahan. 2-johdinkytkennöissä kytketään molemmat johtimet. 3

4 Kuva 2. Rosemount 185 -sarjan termoelementin johdinkonfiguraatio Termoelementin riviliitin Yksi elementti Kaksi elementtiä 3(-) 3(-) 1 (+) 1(+) (-) 4(+) Taulukko 1. Rosemount 185 -sarjan termoelementin ominaisuudet Tyyppi Metalliseokset (johdon väri) Kuorimateriaali Lämpötilaalue ( C) Virherajojen keskinäisvastaavuus DIN EN Toleranssiluokka J K N E T Fe (+ musta), Cu-Ni (- valkoinen) NiCr (+ vihreä), NiAl (- valkoinen) NiCrSi (+ pinkki), NiSi (- valkoinen) NiCr (+ violetti), CuNi (- valkoinen) Cu (+ ruskea), CuNi (- valkoinen) 1,4541 (321 rst) , ,4816 (metalliseos 600) 1,4541(321 rst) , ,5 C, 0,004 t , , ,5 C, 0,004 t Huomaa Kaksielementtisen Rosemount 185 -anturin kahden (liitosjohtimellisen tai jousikuormitteisen) anturin erottaa siitä, että toisen anturin johtimet ovat toista pitemmät. 4

5 2.0 Anturiasennelman mitat 2.1 Anturiasennelma ilman suojataskua Kytkentärasia- tai kenttäasenteiset lähettimet Rosemountin IP68 tai IP65 kytkentärasiat Rosemount 644, jossa on nestekidenäyttö Rosemount 644 Rosemount 248 Rosemount mm 25 mm Anturi, jossa on liitosjohdot, riviliitin tai jousikuormitteinen adapteri L L 11 mm L 16 mm Kaulaputket N N N 11 mm N mitataan kierteen tarttumispisteestä. 5

6 2.2 Putkimaisen suojataskun anturiasennelma Kytkentärasia- tai kenttäasenteiset lähettimet Rosemount 644, jossa on nestekidenäyttö Rosemount 644 Rosemount 248 Rosemountin IP68 tai IP65 kytkentärasiat 40 mm 25 mm Anturi, jossa on liitosjohdot tai riviliitin Kierteelliset ja laipalliset putkimaiset suojataskut N N N Suorien kierteiden N-mitta mitataan kuusion pohjasta. Suippojen kierteiden N-mitta mitataan kierteen tarttumispisteestä (kierteen pohjasta) U NAMUR U NAMUR U GB GN U 6

7 2.3 Aihiosuojataskun anturiasennelma (1) Kytkentärasia- tai kenttäasenteiset lähettimet Rosemountin IP68 tai IP65 kytkentärasiat Rosemount 644, jossa on nestekidenäyttö Rosemount 644 Rosemount 248 Rosemount mm 25 mm Anturi, jossa on liitosjohdot, riviliitin tai jousikuormitteinen adapteri L L 11 mm L 16 mm 11 mm Itsenäiset kaulaputket N N N 11 mm 11 mm 60 mm 60 mm 40 mm 60 mm Hitsattavat, kierteelliset tai laipalliset aihiosuojataskut T U U U U U N mitataan kierteen tarttumispisteestä. Tämä arvo on luokan 1500 ja 2500 laipoille 80 mm. 1. Rosemount 644 -anturiin saa valinnaisen nestekidenäytön. 7

8 3.0 Tuotetodistukset Versio EU:n direktiivit Pika-aloitusoppaan lopussa on EU:n vaatimustenmukaisuusvakuutus. EU:n vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa Emerson.com/Rosemount. 3.2 Normaalin käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset. 3.3 Pohjois-Amerikka Yhdysvaltojen kansalliset sähkömääräykset (NEC) ja Kanadan sähkömääräykset (CEC) sallivat alaluokkiin merkittyjen laitteiden käytön vyöhykkeillä ja vyöhykkeisiin merkittyjen laitteiden käytön alaluokissa. Merkintöjen täytyy soveltua alueluokitukseen sekä kaasu- ja lämpötilaluokkiin. Nämä tiedot on määritelty selkeästi vastaavissa määräyksissä. 3.4 Vaarallisten tilojen luokitukset USA E5 FM Räjähdyspaineen kestävä ja pölysytytyksen kestävä Todistus: FM17US0170X Käytetyt standardit: FM Class 3600: 2011; FM Class 3611: 2004; FM Class 3615: 2006; FM Class 3810: 2005; ANSI/NEMA - 250: 1991 Merkinnät: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G; T5( 50 C T a +85 C); Tyyppi 4X Kanada E6 CSA Räjähdyspaineen kestävä ja pölysytytyksen kestävä Todistus: Käytetyt standardit: CSA C22.2 No. 0-M91, CSA C22.2 No , CSA C22.2 No. 30-M1986, CSA C22.2 No. 94-M91; CSA C22.2 No. 142-M1987, CSA C22.2 No. 213-M1987 Merkinnät: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G; CL i, Div 2, GP A, B, C, D; ( 50 C T a +85 C) Eurooppa E1 ATEX Räjähdyspaineen kestävä Todistus: FM12ATEX0065X Käytetyt standardit: EN : A11:2013, EN :2014, Merkinnät: II 2 G Ex db IIC T6 T1 Gb, T6( 50 C T a +40 C), T5... T1( 50 C T a +60 C); Käytön erityisehdot: 1. Katso ympäristön lämpötila-alue todistuksesta. 2. Metalliton kyltti saattaa kerätä sähköstaattista varausta ja muodostaa syttymislähteen ryhmän III ympäristöissä.

9 3. Suojaa nestekidenäytön kansi yli 4 joulen iskuilta. 4. Räjähdyspaineen kestäviä liitoksia ei ole tarkoitettu korjattaviksi. 5. Asianmukaisesti sertifioitu Ex d- tai Ex tb -kotelo on tarpeen lämpötila-anturien kytkemiseksi kotelo-optioon N. 6. Käyttäjän on huolehdittava siitä, ettei laitteiston ulkopinnan ja DIN-tyyppisen anturin mittapään kaulan lämpötila ylitä 130 C. 7. Muut kuin vakiomaalausoptiot saattavat aiheuttaa sähköstaattisen purkauksen riskin. Vältä asennuksia, jotka aiheuttavat sähkövarauksen kertymistä maalatuille pinnoille, ja puhdista pinnat vain kostealla liinalla. Jos maalia tilataan erikoisoptiokoodilla, kysy valmistajalta lisätietoja. I1 ATEX Luonnostaan vaaraton Todistus: Baseefa16ATEX0101X Standardit: EN :2012+A11:2013, EN :2012 Merkinnät: II 1 G Ex ia IIC T5/T6 Ga (katso liite todistuksesta) Lämpöparit; P i = 500 mw T6 60 C T a +70 C Vastusanturit; P i = 192 mw T6 60 C T a +70 C Vastusanturit; P i = 290 mw T6 60 C T a +60 C T5 60 C T a +70 C Käytön erityisehdot: 1. Laite on asennettava koteloon, jonka tiiviysluokka on vähintään IP20. N1 ATEX Tyyppi n Todistus: BAS00ATEX3145 Standardit: EN :2012, EN :2010 Merkinnät: II 3 G Ex na IIC T5 Gc ( 40 C T a +70 C) ND ATEX Pöly Todistus: FM12ATEX0065X Standardit: EN :2012+A11:2013; EN : 2014 Merkinnät: II 2 D Ex tb IIIC T130 C Db ( 40 C T a +70 C) Käytön erityisehdot: 1. Katso ympäristön lämpötila-alue todistuksesta. 2. Metalliton kyltti saattaa kerätä sähköstaattista varausta ja muodostaa syttymislähteen ryhmän III ympäristöissä. 3. Suojaa näytön kansi yli 4 joulen iskuilta. 4. Räjähdyspaineen kestäviä liitoksia ei ole tarkoitettu korjattaviksi. 5. Asianmukaisesti sertifioitu Ex d- tai Ex tb -kotelo on tarpeen lämpötila-anturien kytkemiseksi kotelo-optioon N. 6. Käyttäjän on huolehdittava siitä, ettei laitteiston ulkopinnan ja DIN-tyyppisen anturin mittapään kaulan lämpötila ylitä 130 C. 7. Muut kuin vakiomaalausoptiot saattavat aiheuttaa sähköstaattisen purkauksen riskin. Vältä asennuksia, jotka aiheuttavat sähkövarauksen kertymistä maalatuille pinnoille, ja puhdista pinnat vain kostealla liinalla. Jos maalia tilataan erikoisoptiokoodilla, kysy valmistajalta lisätietoja. Muut maat E7 IECEx Räjähdyspaineen kestävä Todistus: IECEx FMG X Standardit: IEC :2011, IEC : Merkinnät: Ex db IIC T6...T1 Gb, T6(-50 C T a +40 C), T5 T1(-50 C T a +60 C) 9

10 Käytön erityisehdot: 1. Katso ympäristön lämpötila-alue todistuksesta. 2. Metalliton kyltti saattaa kerätä sähköstaattista varausta ja muodostaa syttymislähteen ryhmän III ympäristöissä. 3. Suojaa näytön kansi yli 4 joulen iskuilta. 4. Räjähdyspaineen kestäviä liitoksia ei ole tarkoitettu korjattaviksi. 5. Asianmukaisesti sertifioitu Ex d- tai Ex tb -kotelo on tarpeen lämpötila-anturien kytkemiseksi kotelo-optioon N. 6. Käyttäjän on huolehdittava siitä, ettei laitteiston ulkopinnan ja DIN-tyyppisen anturin mittapään kaulan lämpötila ylitä 130 C. 7. Muut kuin vakiomaalausoptiot saattavat aiheuttaa sähköstaattisen purkauksen riskin. Vältä asennuksia, jotka aiheuttavat sähkövarauksen kertymistä maalatuille pinnoille, ja puhdista pinnat vain kostealla liinalla. Jos maalia tilataan erikoisoptiokoodilla, kysy valmistajalta lisätietoja. Brasilia E2 INMETRO Räjähdyspaineen kestävä Todistus: UL-BR X Käytetyt standardit: ABNT NBR IEC : 2013; ABNT NBR IEC : 2016; ABNT NBR IEC : 2014 Merkinnät: Ex db IIC T6...T1 Gb T6 T1: ( 50 C T a +40 C), T5...T1: ( 50 C T a +60 C) Ex tb IIIC T130 C Db ( 40 C T a +70 C) Käytön erityisehdot: 1. Tuotekuvaus osoittaa ympäristön ja prosessin lämpötilarajat. 2. Metalliton kyltti saattaa kerätä sähköstaattista varausta ja muodostaa syttymislähteen ryhmän III ympäristöissä. 3. Suojaa nestekidenäytön kansi yli 4 joulen iskuilta. 4. Kysy valmistajalta räjähdyspaineen kestävien liitosten mittatiedot, jos ne ovat tarpeen. 5. Asianmukaisesti sertifioitu Ex d- tai Ex tb -kotelo on tarpeen lämpötila-anturien kytkemiseksi kotelo-optioon N. 6. Käyttäjän on huolehdittava siitä, ettei laitteiston ulkopinnan ja DIN-tyyppisen anturin mittapään kaulan lämpötila ylitä 130 C. Japani E4 Japani Räjähdyspaineen kestävä (vain 0065) Todistus: TC17226 Merkinnät: IIC T6;( 20 C T a +65 C); Prosessilämpötila: 20 C +85 C Käytön erityisehdot: 1. Johtojen tulee olla sopivia yli 80 C:n lämpötilaan. EAC Valkovenäjä, Kazakstan, Venäjä EM Teknisten määräysten tulliliitto (EAC) Räjähdyspaineen kestävä Todistus: RU C-US.GB05.B Merkinnät: 1Ex d IIC T6 T1 Gb X Käytön erityisehdot: 1. Katso erityisehdot todistuksesta. IM Teknisten määräysten tulliliitto (EAC) Luonnostaan vaarattomuus Todistus: RU C-US.GB05.B Merkinnät: 0Ex ia IIC T6 Ga X; Ga/Gb Ex ia IIC T6 X; 1Ex ia IIC T6 Gb X 10

11 Käytön erityisehdot: 1. Katso erityisehdot todistuksesta. Korea EP Korea Räjähdyspaineenkestävä Todistus: 13-KB4BO-0560X Merkinnät: Ex d IIC T6 T1; T6( 50 C T amb +40 C), T5 T1( 50 C T amb +60 C) Käytön erityisehdot: 1. Katso todistusta. Yhdistelmät KD E1:n, E5:n ja E6:n yhdistelmä K1 E1:n, I1:n, N1:n ja ND:n yhdistelmä KM EM:n ja IM:n yhdistelmä 11

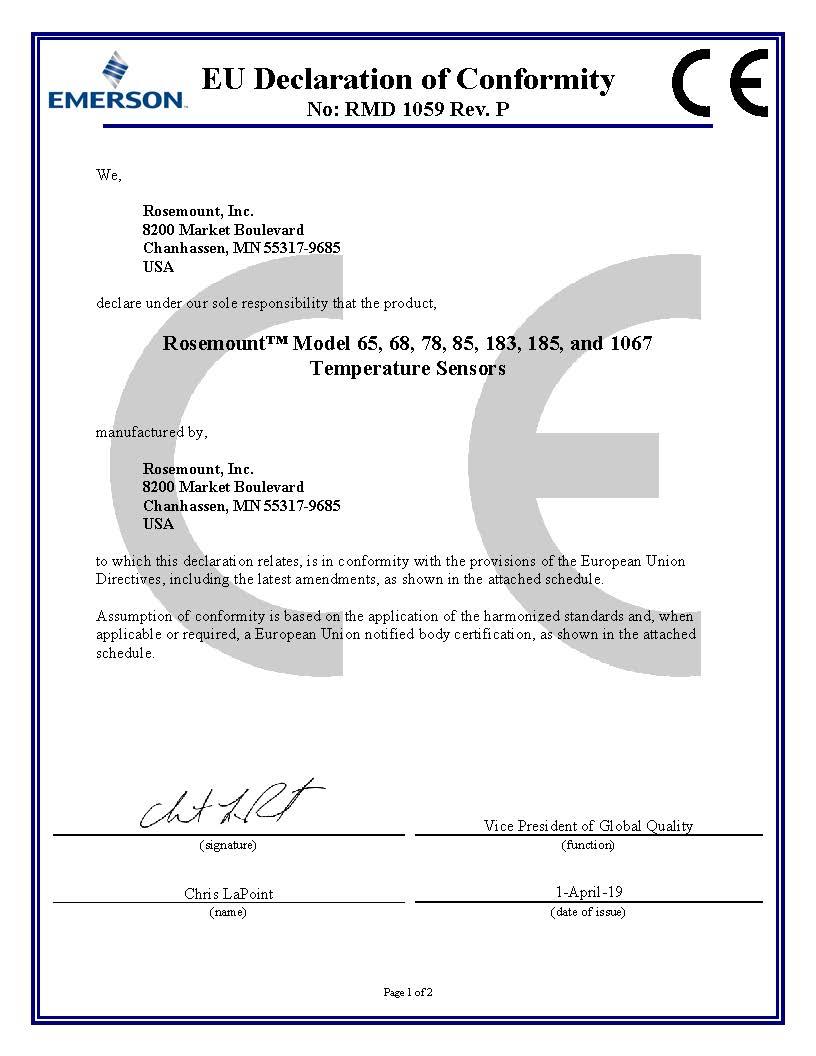

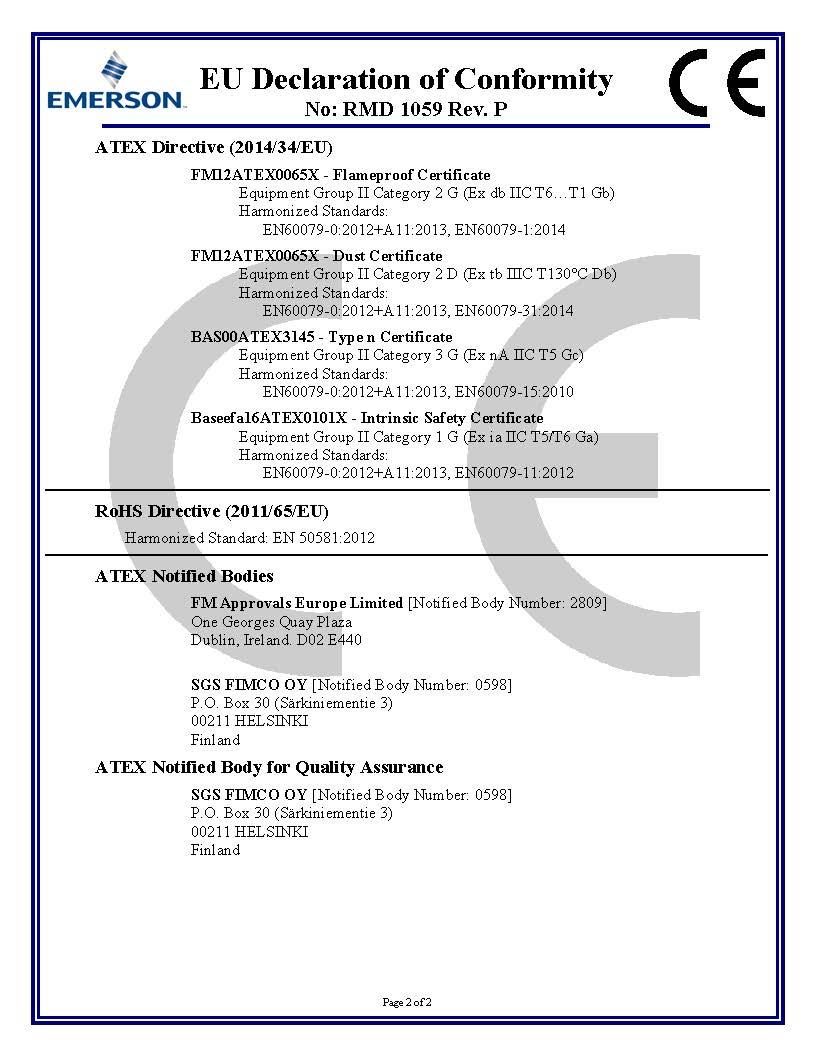

12 Kuva 3. Rosemount-lämpötila-anturin vaatimuustenmukaisuusvakuutus 12

13 13

14 14

15 15

16 China RoHS Rosemount 0065/0185 List of Rosemount 0065/0185 Parts with China RoHS Concentration above MCVs Hazardous Substances Part Name Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr +6) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE) Electronics Assembly Housing Assembly Sensor Assembly O O O O O O O O O O O O O O O O O O SJ/T11364 This table is proposed in accordance with the provision of SJ/T O: GB/T O: Indicate that said hazardous substance in all of the homogeneous materials for this part is below the limit requirement of GB/T X: GB/T X: Indicate that said hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T

17 17
