1 WEDA PUMP Uppopumppu RL 6070 KÄYTTÖOHJE & VARAOSALUETTELO RL6070 FI

2 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota,mikäli VAROITUSuomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET : VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen äyttöä ja säilytä ne myöhempää tarvetta varten. Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. Vaihda vaurioitunet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallittun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä olevien tulee käyttää alla lueteltuja suojavarusteita. Suojakypärä Kuulonsuojaimet Pölynaamari pölyisessä ympäristössä Suojakäsineet Suojajalkineet Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. - TYÖSKENTELYALUE : VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. 2

3 - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholintahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. 3

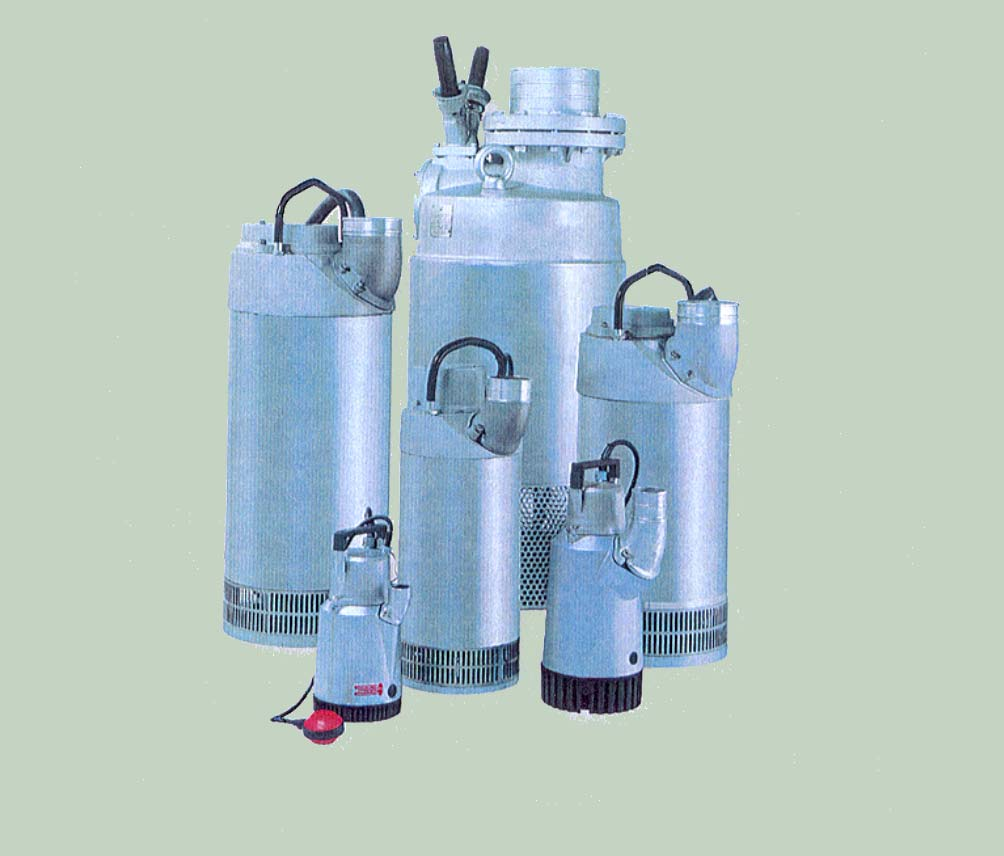

4 YLEISTÄ RL uppopumput on suunniteltu lievästi likaantuneen veden poispumppaamiseen. DESIGN Pumput ovat keveästä, ruostumattomasta alumiinista. Pumpattava vesi jäähdyttää myös moottorin. Pumput ovat "kytke ja pumppaa" rakenteisia ja ne on varustettu ylikuumennussuojalla. Mallit, joissa on pintarajakatkaisija(nvb) voi käynnistää ja pysäyttää automaattisesti. Huomautus; pintarajakatkaisija aktivoituu vasta kun elektroodien välinen kaapeli pumpun yläpuolella poistetaan. Pintarajakatkaisija estää myös pumpun käynnistyksen jos kaksi vaihetta on kytketty väärin, n.k. vaihejärjestysvartija. Tämä toiminta toimii huolimatta siitä onko pintarajakatkaisija aktivoitu tai ei. Ainutaatuisen rakenteensa ansiosta täydellisine tiivistepaketteineen koko paketin voi vaihtaa asennuspaikalla. Vaativiin projekteihin rakennus- ja tienrakennusalalla sekä kaivosteollisuutta varten pumpun juoksupyörä on kulutusta kestävästä kromiseosteräksesä ja muut kulutusosat ovat kumipäällysteisiä. Kuluneetkin juoksupyörät voi säätää täysteholle. TEKNISET TIEDOT Pumppu RL6070 Ulostuloputken suuaukko, mm 100 (4 ) ( 6 ) ph soveltuvuus 5-8 Nesteen ylin lämpötila 40ºC Suurin upotussyvyys, m 20 Suurin raekoko, mm 7 Paino (ilman kaapelia) kg 95 Imusiivilä Neliskulmaiset reiät 7 x 43.5 mm Moottorin kierrosluku 50 Hz (60 Hz) (3420) Staattorin eristysluokka Klass F 155º C JänniteV Vaiheet Taajuus Hz Nimellisvirta A Nimellisteho (kw) Mat.kork. Korkea korkeus ,2 25, , ,6 25,3 14,2 17,4 Muita jännitteitä kysyttäessä. Korkea Mat.kork korkeus Sähkökaapelit(50 Hz) 20 metriä 4x4 mm² V varten Sähkökaapelit (60 Hz) ainoastaan CSA hyväksyttyä tyyppiä (Canada Standard Association) 20 metriä SOW 4xAWG V varten Kaikki kaapelit ovat tyyppiä HO7RN-F polykloropen vaipalla. 4

5 cable section (mm2) V 400V 440V 500V 4 Diagrammi cable length authorized (m) 50 Hz 60 Hz Effektförbrukning Kapacitetsdata bygger på renttentester enligt ISO 2548 Klass C vid + 20 C vätsketemperatur Effektförbrukning Kapacitetsdata bygger på renttentester enligt ISO 2548 Klass C vid + 20 C vätsketemperatur 1. Högt tryck Högt tryck 2. Lågt tryck L gt tryck L/mn Lågt tryck = Matalapaine Högt tryck= Korkeapaine 5

6 Mitoitus millimetreissä Dimensioner i mm TYHJENNYSLIITÄNTÄ, ULOSTULOPUTKEN SUUAUKKO : 4" Suuaukko letkuliitäntää varten, standardi Art.nr W " BSP-kierre Art.nr W ADAPTERI W pumpun ja suuaukon välillä 4" NPT- kierre Art.nr W Letku,standardi Art.nr W BSP-kierre Art.nr W NPT-kierre Art.nr W Huom! Liitännät (suuaukko) täytyy ilmoittaa erikseen tilauksessa mutta tavallisesti ne sisältyvät pumpun hintaan. Letkukiinnikkeet sisältyvät. PUMPPUJEN ARTIKKELINUMEROT Jännite Artikkeli nr (1) V-3-50Hz matalapaine V-3-50Hz korkeapaine RL 6072B3762 RL6076B V-3-60Hz matalapaine V-3-60Hz korkeapaine RL6073B3762 RL6077B3762 (1) Kirjain B tarkoittaa perusrakennetta, mutta seuraavat päävalinnat voidaan myös toimittaa. H : Canada Standard Association sertifioitu N : Pintarajakatkaisija NVB Z : Sinkkianoodit P : N + Z optiot Tarkista, että staattorin jännite on sama kuin kontaktorin jännite. Erikoisprojekteiihin tarvittavat pumput- ota yhteys meihin. 6

7 ASENNUS Pumppua ei saa käyttää räjähdysalttiissa/tulenarassa ympäristössä eikä palavien nesteiden pumppaamiseen! Järjestä kaapelivedot niin etteivät liitännät joudu veteen. Ota huomioon sähköonnettomuusvaara. Pumppua ei saa koskaan nostaa sähkökaapelista! - Liitä hyväksyttyä paineluokkaa oleva painejohto - Kun pumppu käynnistyy, paineletku voi nytkähdellä.. - Ketään ei saa olla vedessä pumpun käydessä, esimerkiksi uima-altaassa. - Tarkista, että pumppu seisoo vakaasti tai ripusta se nostosankaan. - Tarkista pyörimissuunta (vain 3-vaihepumput), mikä näkyy pumpun tietokilpeen painetuista nuolista. Pyöriminen yhteen suuntaan, starttinykäisy toiseen. - Pumppu käynnistyy heti kun sen liittää sähköverkkoon. - Kun pumppu käynnistyy se nykäisee voimakkaasti vastapäivään. Jos pyörimissuunta on virheellinen kahden vaiheen järjestys täytyy muuttaa (koskee ainoastaan 3-vaihepumppuja). Pyörimissuunta Käynnistysnykäisy SÄHKÖLIITÄNTÄ Tarkista, että pumpun tyyppikyltin tiedot ovat verkkojännitteen ja taajuuden mukaiset. SÄHKÖASENNUKSEN SAA SUORITTAA VAIN PÄTEVÄ SÄHKÖASENTAJA. PAIKALLISIA ASENNUSMÄÄRÄYKSIÄ ON NOUDATETTAVA. Tarkista, että pumppu on oikein maadoitettu. Maadoitusjohto on tehtävä hiukan pidemmäksi kuin vaihejohdot. Jos moottoriletku irtoaa erehdyksessä, maadoitusjohdon tulee olla viimeinen johto, joka irtoaa liitännästä. Sen tähden maadoitusjohdon täytyy olla pidempi kuin muiden johtojen. Fas 3-vaihe Gul/grön = Keltainen/vihreä Blå = sininen fas = vaihe Brun= ruskea vaihe Svart= musta vaihe Gul / grön blå brun svart fas fas fas Pumppu pitää kytkeä hyväksyttyyn moottorisuojaan. 7

8 SISÄÄNRAKENNETTU MOOTTORISUOJA Tarkista, että pumppu on kytketty irti sähköverkosta ennen työn alkamista! Pumpun sisäänrakennettu moottorisuoja katkaisee virran automaattisesti jos moottori ylikuumenee. Kun moottorisuoja on katkaissut virrantulon syy tähän täytyy tutkia ja vika korjattava. Normaaliin työlämpötilaan jähhdyttämisen jälkeen kontaktori saattaa virran jälleen päälle ja pumppu käynnistyy. VIANHAKU Vianhaku Syy Toimenpide Pumppu ei lähde käyntiin. Pumppu käynnistyy, mutta pysähtyy jälleen. Pumppu työskentelee, mutta antaa liian vähän vettä. HOITO 1. Rikkinäiset sulakkeet 1. Vaihda sulakkeet 2. Kaapelirikko 2. Huolto 3. Virtakatkos Juuttunut juoksupyörä 4. Puhdista pumpun alaosa. 5. Rikkinäinen kontaktori 5. Huolto 6. Palanut staattorin käämi 6. Huolto 7. Väärä vaihejärjestys(3-vaihe) 7.Vaihda 2 vaihetta pistokoskettimessa. 1. Pumppu käy takaperin (3-1. Vaihda 2 vaihetta vaihe). pistokoskettimessa. 2.Pumppu kytketty väärään 2. Valitse oikea jännite. jännitteeseen. 3. Vaiherikko 3. Tarkista sulakkeet. 4. Tukkeutunut imusiivilä 4. Puhdista imusiivilä. 5. Liian vähän vettä 5. Pysäytä pumppu 6. Alijännite jatkokaapelia 6. Tarkista jännite/vaihda käytettäessä vahvempaan jatkokaapeliin. 7. Liian lämmin vesi 7. Katkaise virta. 1. Kulunut juoksupyörä 1. Säädä pumppu/vaihda juoksupyörä. 2. Pumppu käy takaperin (3-2. Vaihda 2 vaihetta vaihe). pistokoskettimessa. 3. Liian hento ja liian pitkä letku 3. Vaihda vahvempaan letkuun. 4. Liian korkea painekorkeus. 4. Valitse isompi pumppu. RL6070 : Öljytaso ja konsistenssi on tarkistettava huollon yhteydessä. Jos öljy on emulgoitu veden kanssa, tiivistepaketti täytyy irrottaa roottoriakselista ja vaihtaa (katso kuvaa 2) Öljymerkki Öljylaatu Statoil Hydra Way HM32 Texaco Rando Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus Oil 32 Öljymäärä : 3,8 l Fig.2 8

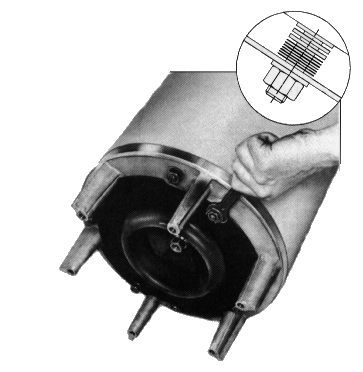

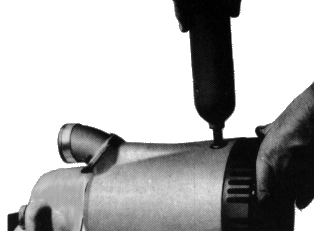

9 Pumpun tuotto Pumpun suorituskyvyn säilyttämiseksi pumppu täytyy tarkistaa sitä mukaa kun pumpun juoksupyörä kuluu. Pumpun juoksupyörän ja diffusorin välyksen tulee olla mahdollisimman pieni. Välys tarkistetaan aluslevyillä. Pumpun juoksupyörän ja kulutusosan välinen välys tarkistetaan vaarnamutterien päällä olevilla säätölevyillä (Kuva 3). Kuluneiden juoksupyörien reunat voivat olla erittäin terävät! Käytä aina suojakäsineitä juoksupyörää käsitellessäsi! Fig.3 KUNNOSSAPITOPAKETTI Art.nr Nimitys Sisältyvät osat W Tiivistesarja Pos 6,7,16,17,19,26,28,44,45,56,58,64,79 W Vaihtopaketti RL Hzmatalapaine Pos 53,73,77,84,85 W Vaihtopaketti RL Hz- Pos 53,73,77,84,85 matalapaine W VaihtopakettiRL Hzkorkeapaine Pos 44,51,53,74,78,84,86 W Vaihtopaketti RL Hz- Pos. 44,51,53,74,78,84,86 korkeapaine W60015 Öljymäärä; 2L - Huomautus: Katso varaosaluetteloa 9

10 KYTKENTÄKAAVIO ANSLUTNING 3 FASER Liitäntä 3-vaihe Svart Blå Brun ANSLUTNING 3 FASER FÖRDRÖJD START + ÖVERSTRÖMSRELÄ Svart Blå Brun (Anslutning 3 faser fördröjd start + överströmsrelä) = Liitäntä 3-vaihe viivästetty käynnistys + ylivirtausrele 10

11 Ү / STARTTI 11

12 TARVIKKEET SARJAKYTKIN 6"BSP Art.nr W SARJAKYTKIN 4" BSP Art.nr W TAKAISKUVENTTIILI 6 Art.nr W SINKKIANOODIT Art.nr W Suolaveden(joka on hyvin agressiivista alumiisnille) pumppaamista varten pumppu tulee suojata sinkkianoodeilla. ASENNUS RL4150- RL4060- RL6070- RL st jämnt fördelade runt ytterhöljet 4 st jämnt fördelade runt bottenplattan LISÄVARUSTUS - YLIVIRTAUSRELE Art.nr (Suora startti) - YLIVIRTAUSRELE Art.nr (Suora Y /D startti ) RL6070 pumppusarja on varustettu ylivirtausreleellä. Pumpuissa on uudelleenkäynnistysnappi kontaktorin kannessa. Jos ylivirtausrele pysäyttää pumpun pysähdyksen syy täytyy määritellä ennenkuin pumppu käynnistetään uudelleen releen uudelleenaktivoimiseksi. Suorakäynnistystä varten rele on säädetty moottorin nimellisvirtaan + 10 %. Y/D käynnistystä varten on säätö sama kuin nimellisvirtavahvuuden (katso pumpun tietokilpeä). - PINTARAJAKATKAISIJA NVB pos 111, kts sivu 14) RL6070 pumppusarjan voi varustaa sisäänrakennetulla elektroonisella NVB-pintarajakatkaisijalla. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy automaattisesti kun veden pinta laskee niin että pumppu alkaa imeä ilmaa imusiivilän läpi.pintarajakatkaisijan voi kytkeä pois tekemällä ylityksen elektroodien väliin. NVB pintarajakatkaisijalla varustettu pumppu ei käynnisty jos 2 vaihetta on kytketty väärin, tai jos vaihe on pudonnut. Jos pumppu ei pysähdy kun vesi ylettyy imusiivilän tasolle, aukaise pumpun kansi ja hienosäädä NVB potentiometri suuntaan «- «pumpun pysäyttämiseksi. Jos pumppu pysähtyy ennen kuin vesi saavuttaa siivilätason, säädä «+»-suuntaan Huom : Tämä toiminta ei toimi pumpuissa, jossa on korkea nostokorkeus tai Y/D käynnistys. VAIHTOPAKETTI NVB 400V 50Hz => W

13 Elektroder Startnivå Startnivå=Käynnistystaso Stoppnivå = Pysäytystaso Stoppnivå 1. Elektroniikkakotelo 2. Pumppukaapeli verkkoon 3. Elektroodit kontaktorikuoren ulkopuolella 4. Oikosulkujohto elektroodeja varten 5. Pumpun sisäänrakennetut kontaktorit 6. Pumpun sähkömoottori 7. Bimetallinkatkaisija staattorikäämeissä Sisäänrakennettu pintarajakatkaisija NVB Pumppu, jossa on NVB pintarajakatkaisija, on varustettu elektroniikkakotelolla (1), joka syöttää alijännitevirtaa kahteen kontaktorin kannessa sijaitsevaan elektroodiin (3). Oikosulkujohto (4) on liitetty elektroodien väliin toimitettaessa. Tämän ansiosta pumppu voi käydä jatkuvasti. Huom. Pintarajakatkaisija aktivoituu vasta kun elektroodien välinen johto pumpun yläosassa on poistettu. Pintarajakatkaisijan toiminta Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy kun se alkaa imeä ilmaa siivilän kautta.. Pumppu ei käynnisty jos kaksi vaihetta on kytketty väärin eikä pumppu voi käydä takaperin! Jos vaihejärjestys on virheellinen, vaihda kaksi vaihetta (mitkä tahansa) pistokoskettimessa. Huom.! Virta katkeaa aina jos vaihejärjestys on virheellinen ja pumppu pysähtyy esimerkiksi juoksupyörähaverin sattuessa tai jos juoksupyörä on hyvin kulunut tai imusiivilä tukkeutunut. Starttitason muuttaminen Käynnistystason voi nostaa (tai laskea) elektroodien pidennyslangoilla. Moottorisuoja Bimetallit (7)katkaisevat virran kontaktoriin (5) jos moottori ylikuumenee. Pysähdystason muuttaminen Jos pumppu ei pysähdy kun vesi on pumpattu pois, aukaise kontaktorin kansi ja käännä elektroniikkakotelon potentiometri myötäpäivään kunnes pumppu pysähtyy. Jos pumppu pysähtyy liian aikaisin, käännä potentiometri vastapäivään. Katso elektroniikkakotelon nuolta (1). SÄÄTÖJÄ Hienosäätöä varten on olemassa kaksi eri potentiometriä (säätövastus): 1) "ResA" NVB-kotelon yläosassa 2) "ResB" kotelon sisäpuolella elektroonilaudalla (paneelilla). PUMPPU EI PYSÄHDY KUN VEDEN PINTA LASKEE ALLE SIIVILÄTASON A)Käännä «Res A» myötäpäivään! OK? B)Käännä «ResA» takaisin keskiasentoon! Vedä R-vaihekaapeli myös pintarajakatkaisijan kotelossa olevan toisen reiän läpi! OK? C)Käännä «Res A» myötäpäivään! OK? D)«Res A» takaisin keskiasentoon. Käännä «Res B» vastapäivään ( elektroonilaudalla - aukaise NVB-kotelo säädä ja sulje kotelo jälleen) OK? E)Käännä «Res B» yllämainitun (D):n mukaan siksi kunnes pumppu pysähtyy. Hienosäädä sitten «Res A»:n avulla. PUMPPU PYSÄHTYY ENNEN KUIN VEDEN PINTA LASKEE SIIVILÄTASON ALLE. A) Vain 1 kaapeli NVB kotelon yhden reiän läpi! B)Käännä «Res A» vastapäivään! OK? C)«Res A» takaisin keskiasentoon! Käännä «Res B» myötäpäivään (elektroonilaudalla - aukaise NVB-kotelo, hienosäädä ja sulje kotelo jälleen) OK? D)Käännä «Res B» yllämainitun B):n mukaan kunnes pumppu pysähtyy vedenpinnan laskiessa siivilätasolle. Hienosäädä «Res A»:n avulla. 13
