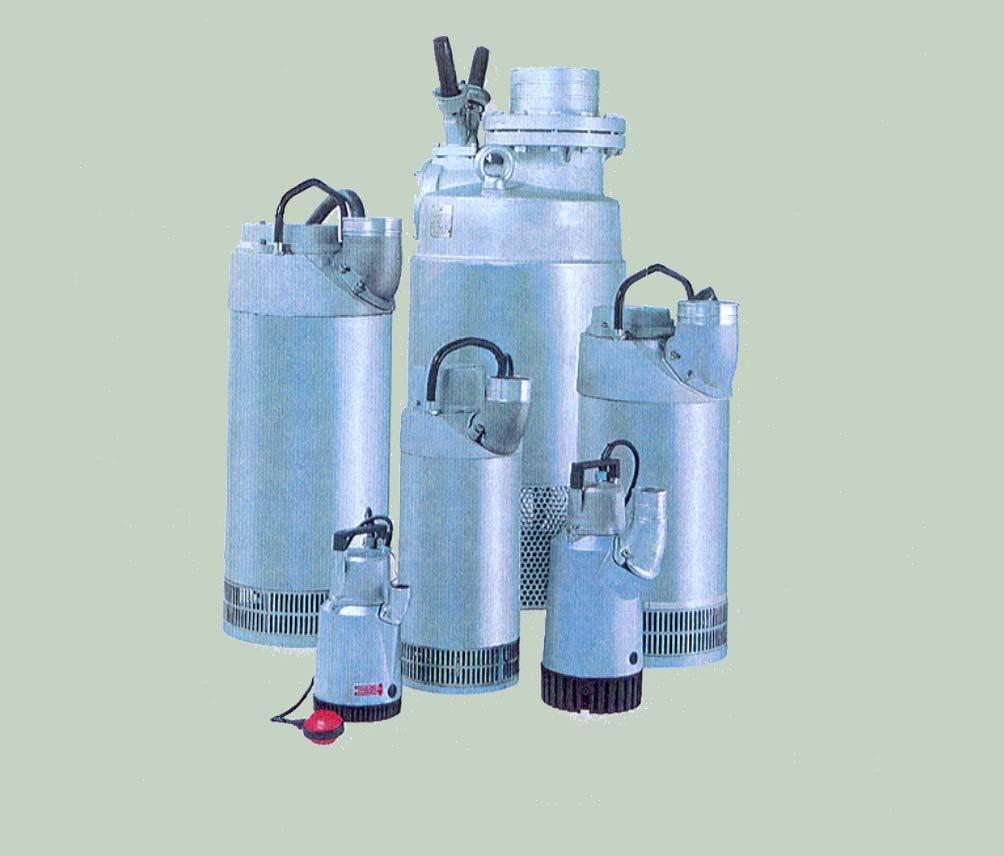

WEDA PUMP. Uppopumppu RL 4150 KÄYTTÖOHJE & VARAOSALUETTELO RL4150 FI

Transkriptio

1 WEDA PUMP Uppopumppu RL 4150 KÄYTTÖOHJE & VARAOSALUETTELO RL4150 FI

2 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota,mikäli VAROITUSuomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET : VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen äyttöä ja säilytä ne myöhempää tarvetta varten. Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. Vaihda vaurioitunet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallittun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä olevien tulee käyttää alla lueteltuja suojavarusteita. Suojakypärä Kuulonsuojaimet Pölynaamari pölyisessä ympäristössä Suojakäsineet Suojajalkineet Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. - TYÖSKENTELYALUE : VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. 2

3 - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholintahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. Använd inte en utrustning som drivs av bensin- eller dieselmotor i utrymmen med dålig ventilation. Dessa typer av motorer avger giftiga gaser vilka förorsakar svåra hälsoproblem. 3

4 YLEISTÄ RL uppopumput on suunniteltu lievästi likaantuneen veden poispumppaamiseen. DESIGN Pumput ovat keveästä, ruostumattomasta alumiinista. Pumpattava vesi jäähdyttää myös moottorin. Pumput ovat «kytke ja pumppaa» rakenteisia ja ne on varustettu ylikuumennussuojalla. Mallit, joissa on pintarajakatkaisija voi käynnistää ja pysäyttää automaattisesti. Huomautus; pintarajakatkaisija aktivoituu vasta kun elektroodien välinen kaapeli pumpun yläpuolella poistetaan. Pintarajakatkaisija estää myös pumpun käynnistyksen jos kaksi vaihetta on kytketty väärin, n.k. vaihejärjestysvartija. Tämä toiminta toimii huolimatta siitä onko pintarajakatkaisija aktivoitu tai ei. Ainutlaatuisen rakenteensa ansiosta täydellisine tiivistepaketteineen koko paketin voi nopeasti vaihtaa asennuspaikalla. Vaativampiin projekteihin talo- ja tienrakennusalalla sekä kaivosteollisuutta varten pumpun juoksupyörä on kulutusta kestävästä kromiseosteräksestä, muut kulutusosat ovat kumipäällysteisiä. Kuluneetkin juoksupyörät voi säätää täysteholle. TEKNISET TIEDOT Pumppu RL 4150 Ulostuloputken suuaukko, mm 80 (3 " ) 100 (4 ") ph soveltuvuus 5-8 Nesteen ylin lämpötila 40ºC Suurin upotussyvyys, m 20 Suurin raekoko, mm 6 Paino (ilman kaapelia), kg 55 Imusiivilä Neliskulmaiset reiät 6x 32,5 mm Moottorin kierrosluku 50 Hz (60 Hz) (3420) Staattorin eristysluokka, F 155º C Nimellisvirta A Nimellisteho (kw) Jännite V Vaiheet Taajuus Hz Matala Korkea Matala Normaali Korkea Normaalikorkeus korkeus korkeus korkeus korkeus korkeus ,2 10,6 13,4 5,1 5,3 7, ,2 10,6 13,4 5,1 5,3 7, ,2 9,5 12 5,9 6,1 8,9 Muita jännitteitä kysyttäessä. Sähkökaapelit(50 Hz) 20 metriä 4x2,5 mm² V varten 20 metriä SOW 4 x AWG V varten Kaikki kaapelit ovat tyyppiä HO7RN-F polykloropen vaipalla. 4

5 10 220V 400V 440V 500V cable section (mm2) 6 4 2,5 1,5 cable length authorized= sallittu kaapelipituus cable length authorized (m) UUUUUUUUDIAGRAMMI 60 Hz 50 Hz Tehokulutus Tehotiedot perustuvat ISO 2548 mukaisiin renttentesteihin. C-luokka + 20ºC nestelämpötilassa (motsvarar rubriken Effektförbrukning osv under 50 Hz 5

6 Mitoitus millimetreissä Dimensioner i mm Normaltryck = Normaalipaine Högt tryck= Korkeapaine Normaltryck Högt tryck Normaltryck Högt tryck TYHJENNYS(POISTO)LIITÄNTÄ, SUUAUKKO: 3" Suuaukko letkuliitäntää varten, standardi Art.nr W kahdella letkukiinnikkeellä 3" BSP-kierre Art.nr W " NPT- kierre Art.nr W Letku, standardi Art.nr W kahdella letkukiinnikkeellä 4 BSP-kierre Art.nr W NPT-kierre Art.nr W Huom! Liitännät (suuaukko) täytyy ilmoittaa erikseen tilauksessa vaikka nämä sisältyvätkin normaalisti pumpun hintaan. PUMPPUJEN ARTIKKELINUMEROT Jännite V-3-50Hz Matalapaine V-3-50 Hz Normaalipaine V-3-50Hz Korkeapaine V-3-60Hz Matalapaine V-3-60Hz Normaalipaine V-3-60Hz Korkeapaine Artikkeli nr(1) RL4152B3562 RL4154B3562 RL4156B3562 RL4153B3562 RL4155B3562 RL4157B3562 (1) Kirjain B tarkoittaa perusrakennetta, mutta seuraavat päävalinnat voidaan myös toimittaa. C: Imusiivilä ruostumattomasta teräksestä H : Canada Standard Association sertifioitu N : Pintarajakatkaisija (NVB ) Z : Sinkkianoodit P : N + Z optiot Tarkista, että staattorin jännite vastaa kontaktorin jännitettä. Erikoisprojekteihin tarvittavat pumput ota yhteys meihin. 6

7 ASENNUS Pumppua ei saa käyttää räjähdysalttiissa/tulenarassa ympäristössä. Järjestä kaapelivedot niin etteivät liitännät joudu veteen. Ota huomioon sähköonnettomuusvaara. Pumppua ei saa koskaan nostaa sähkökaapelista! - Liitä hyväksyttyä paineluokkaa oleva painejohto. - Pumppua käynnistettäessä paineletku voi nytkähdellä. - Ketään ei saa olla vedessä, esimerkiksi uima-altaassa, kun pumppu on käynnissä. - Tarkista, että pumppu seisoo vakaasti tai ripusta se nostosankaan. - Tarkista pyörimissuunta (ainoastaan 3-vaihepumput), konekilven nuolista. Pyöriminen yhteen suuntaan, starttinykäisy toiseen. Huom! NVB pintarajakatkaisijalla varustetut pumput eivät voi käynnistyä väärään suuntaan (Kts Design sivu 4). - Pumppu käynnistyy heti kun se liitetään sähköverkkoon. Kun pumppu käynnistyy se nytkähtää voimakkaasti vastapäivään. - Jos pyörimissuunta on väärä, kahden vaiheen järjestys täytyy muuttaa. Pyörimissuunta Starttinykäisy SÄHKÖLIITÄNTÄ Tarkista, että pumpun tyyppikilven tiedot ovat yhtäpitäviä verkkojännitteen ja taajuuden kanssa. SÄHKÖASENNUKSEN SAA SUORITTAA VAIN PÄTEVÄ SÄHKÖASENTAJA. PAIKALLISIA ASENNUSMÄÄRÄYKSIÄ ON NOUDATETTAVA. Tarkista, että pumppu on oikein maadoitettu. Maadoitusjohdon tulee olla jonkin verran pidempi kuin vaihejohtojen Jos moottorijohto irtoaa erehdyksessä, maadoitusjohdon tulee olla viimeinen johto, joka irtoaa liitännästä. 3-vaihe Gul/grön = Keltainen/vihreä Blå = sininen fas = vaihe Brun= ruskea vaihe Svart= musta vaihe Fas Pumput on liitettävä hyväksyttyyn moottorisuojaan. Gul / grön blå brun svart fas fas fas SISÄÄNRAKENNETTU MOOTTORISUOJA Tarkista, että pumppu on kytketty irti sähköverkosta ennen työn aloittamista! 7

8 Pumpun sisäänrakennettu moottorisuoja katkaisee virran automaattisesti jos moottori ylikuumenee. Kun moottorisuoja on katkaissut virrantulon syy tähän täytyy määritellä ja vika on korjattava. Normaaliin työlämpötilaan jäähdyttämisen jälkeen kontaktori panee virran uudelleen päälle ja pumppu käynnistyy. VIANHAKU Vianhaku Syy Toimenpide Pumppu ei käynnisty. 1. Rikkinäiset sulakkeet 1. Vaihda sulakkeet. 2. Kaapelirikko 2. Huolto 3. Virtakatkos Juuttunut juoksupyörä 4. Puhdista pumpun alaosa. 5. Rikkinäinen kontaktori 5. Huolto 6. Palanut staattorin käämi 6. Huolto 7. Väärä vaihejärjestys (3-vaihe) 7. Vaihda 2 vaihetta pistokoskettimessa. Pumppu lähtee käyntiin, mutta pysähtyy jälleen. 1. Pumppu käy takaperin (3- vaihe). 1. Vaihda 2 vaihetta pistokoskettimessa. 2. Pumppu on liitetty väärään 2. Valitse oikea jännite. jännitteeseen. 3. Vaiherikko 3. Tarkista sulakkeet. 4. Tukkeutunut imusiivilä 4. Puhdista imusiivilä. 5. Liian vähän vettä 5. Pysäytä pumppu. 6. Alijännite jatkokaapelia käytettäessä 6. Tarkista jännite/vaihda vahvempaan jatkokaapeliin. 7. Liian lämmin vesi 7. Katkaise virta. Pumppu toimii mutta antaa liian vähän vettä. 1. Kulunut juoksupyörä 1. Tarkista pumppu/vaihda juoksupyörä. 2. Pumppu käy takaperin (3- vaihe). 2. Vaihda 2 vaihetta pistokoskettimessa. 3. Liian hento ja liian pitkä letku. 3. Vaihda vahvempaan. 4. Liian korkea nostokorkeus. 4. Valitse suurempi pumppu. 8

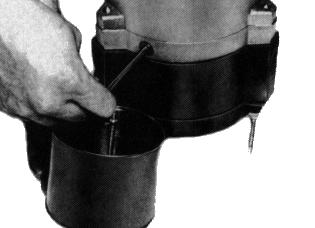

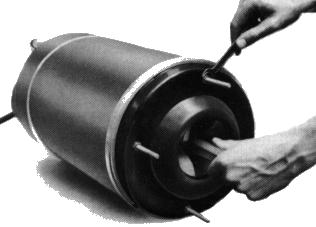

9 HOITO RL4150 : Öljytaso ja konsistenssi on tarkistettava joka kuudes kuukausi huollon yhteydessä. Jos öljy on emulgoitu veden kanssa tiivistepaketti täytyy purkaa roottoriakselista ja vaihtaa (Kts kuvaa 2 ). Öljymerkki Statoil Texaco Mobil Castrol Shell Öljylaatu Hydra Way HM32 Ranco Oil HD32 DTE24 Hyspin AWS32 Tellus oil32 Öljymäärä: 1,4 l. Kuva 2 Pumpun tuotto Sitä mukaa kun pumpun juoksupyörä kuluu pumppu on tarkistettava sen suorituskyvyn ylläpitämiseksi. Juoksupyörän ja diffusorin välisen välyksen tulee olla mahdollisimman pieni. Välys juoksupyörän ja kulutusosan välillä voidaan hienosäätää aluslevyjen avulla. Hienosäätö tapahtuu siten, että vaarnamutterit kiristetään vuoronperään. Tarkistuksen jälkeen juoksupyörää täytyy voida pyörittää käsin. Kuluneissa juoksupyörissä voi olla erittäin terävät reunat. Käytä suojakäsineita aina juoksupyörää käsitellessäsi! Kuva 4 KUNNOSSAPITOPAKETTI Art.nr Nimitys Sisältyvät osat W Tiivistepaketti Pos 7,11,27,28,36,40,42,53,57,61,64,74,82 W Kuluttusosasarja RL Hz- Pos 34,48,69,75,77,80 Matalapaine W Kulutusosasarja RL Hz- Pos 34,48,69,75,77,80 Matalapaine W Kulutusosasarja RL Hz- Pos 34,48,70,76,77,80 Normaalipaine W Kulutusosasarja RL Hz- Pos 34,48,70,76,77,80 Normaalipaine W Kulutusosasarja RL Hz- Pos Korkeapaine W Kulutusosassarja RL Hz- Korkeapaine W60015 Öljymäärä 2 l - Huomautus: Katso varaosaluetteloa 9 9,34,48,71,74,81,82,83,84,86,87,88 Pos 9,34,48,71,74,81,82,83,84,86,87,88

10 KYTKENTÄKAAVIO KYTKENTÄKAAVIO LIITÄNTÄ 3-VAIHE Svart Bl Brun Option : Överströmsrelä KYTKENTÄKAAVIO LIITÄNTÄ 3-VAIHE Svart Bl Brun Option : Överströmsrelä KAKSOISJÄNNITE 3-VAIHE Option : Överströmsrelä 10

11 TARVIKKEET SARJAKYTKENTÄPAKETTI 4 LETKULIITÄNTÄ Art.W TAKAISKUVENTTIILI 4 Art.nr W SINKKIANOODIT Art.nr W Suolaveden (joka on hyvin agressiivista alumiinille) pumppaamista varten pumppu on suojattava sinkkianoodeilla. ASENNUS RL4150- RL4060- RL6070- RL st jämnt fördelade runt ytterhöljet 4 st jämnt fördelade runt bottenplattan LISÄVARUSTUS - PINTARAJAKATKAISIJA NVB art 121, kts sivu 13/14 RL4150 pumppusarjan voi varustaa sisäänrakennetulla elektroonisella NVB-pintarajakatkaisijalla. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy automaattisesti kun veden pinta laskee niin että pumppu alkaa imeä ilmaa imusiivilän läpi.pintarajakatkaisijan voi kytkeä pois tekemällä ylityksen elektroodien väliin. NVB pintarajakatkaisijalla varustettu pumppu ei käynnisty jos 2 vaihetta on kytketty väärin, tai jos vaihe on pudonnut. Jos pumppu ei pysähdy kun vesi ylettyy imusiivilän tasolle, aukaise pumpun kansi ja hienosäädä NVB säätövastus (potentiometri) suuntaan «- «pumpun pysäyttämiseksi. Jos pumppu pysähtyy ennen kuin vesi saavuttaa siivilätason, säädä «+»-suuntaan Huom : Tämä toiminta ei toimi pumpuissa, jossa on korkea nostokorkeus. UUDELLEENRAKENNUSPAKETTI NVB (Sarjanumerosta alkaen). 400V 50Hz = > W V 60Hz =>W V 50Hz=>W V 60Hz=>W
