1 DYNAPAC BX500 LATTIASAHA KÄYTTÖOHJE&VARAOSALUETTELO BX500 - IS FI

2 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota, mikäli VAROITUS-huomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET: VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. - Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen käyttöä ja säilytä ne myöhempää tarvetta varten. - Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. - Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. - Vaihda vaurioituneet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallittun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. olevien - Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä tulee käyttää alla lueteltuja suojavarusteita. - Suojakypärä - Kuulonsuojaimet - Pölynaamari pölyisessä ympäristössä - Suojakäsineet - Suojajalkineet - Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. - TYÖSKENTELYALUE : 2

3 VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO 3

4 Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholin tahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. 4

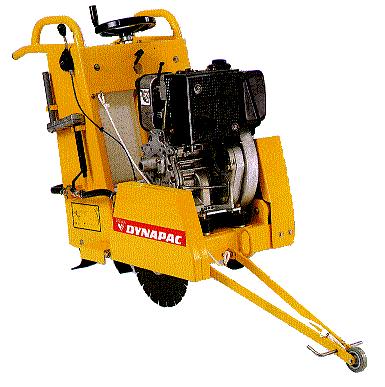

5 YLEISTÄ DYNAPAC BX500 lattiasaha (laikan maksimikoko 500 mm) on suunniteltu sahaukseen aina 190 mm:n leikkaussyvyyteen. Erityisesti laajojen pintojen leikkaukseen suositetun BX500 sahan ominaisuuksiin kuuluu pienin mahdollinen painopiste leikkuupään suurinta tehokkuutta varten. Se on varustettu joko HATZ Supra 1D60Z dieselmoottorilla tai vaihtoehtoisesti HONDA GX390 QX Q4 bensiinimoottorilla. Haarukka-kastelulaite (joka jäähdyttää laikan molemmilta puolilta) optimoi laikan käyttöä ja helpottaa pölyn ja kiinteiden hiukkasten evakuointia. BX500 sahan vesiliitäntä voidaan tehdä: - vedenjakeluverkostoon - vesisäiliöön - vesipumppuun (valinnainen) Leikkaussyvyyttä säädetään helposti käsiteltävällä säätöpyörällä, jonka ansiosta saadaan erittäin tarkka tulos. Ergonominen, ylimääräisillä kädensijoilla varustettu kahva mahdollistaa useiden työasentojen käytön ja helpottaa koneen käsittelyä, ohjausta ja työtuloksen valvontaa. BX500 on tärinävapaa, sillä se on varustettu laajoilla iskunvaimentimilla, jotka takaavat käyttömukavuuden. DYNAPAC lattiasaha on suunniteltu takaamaan turvallinen ja luotettava käyttö ohjeita vastaavissa käyttöolosuhteissa, mutta se voi silti olla vahingonvaarallinen ja osoittautua käyttäjälle vaaralliseksi. Näin ollen säännöllisesti suoritetut tarkastukset työmaalla ovat tarpeen, jotta varmistaudutaan siitä, että: - Erinomaiset tekniset olosuhteet täytetään (käyttö vain sille tarkoitettuun käyttötarkoitukseen, riskitekijöiden huomioiminen ja turvallisuutta haittaavien toimintahäiriöiden korjaaminen). - Timanttilaikkaa käytetään kun vettä hyödynnetään sahattaessa (uuden tai vanhan betonin, öljysoran tai asfaltin sahaus). Muunlaisen laikan käyttö ei ole sallittua (hiomalaikka tms.). - Ammatitaitoinen (pätevyys, ikä, kokemus) henkilökunta on lukenut ja ymmärtänyt käyttöohjeen ennen koneen käyttöä: kaikki sähkötyöt ja mekaaniset tarkastukset tulee antaa pätevän ammattilaisen (sähkömies, huoltopalvelu, jälleenmyyjä jne.) tehtäväksi. - Koneeseen merkittyjä varoituksia ja ohjeita noudatetaan (sopivat suojavarusteet, oikea käyttö, yleiset turvallisuusohjeet jne.). - Muutokset, muunnelmat tai lisäykset eivät haittaa turvallisuutta ja ettei niitä ole tehty ilman valmistajan antamaa erikoislupaa. - Suositeltua huoltoväliä ja määräaikaisia tarkastuksia noudatetaan. - Vain alkuperäisiä varaosia käytetään. DYNAPAC BX500 lattiasahaa käytetään vanhan betonin ja asfaltin märkäsahaukseen timanttiterillä (vesijäähdytteinen ja kuiva); Ø500 mm/kaliberi 25.4 mm. RAKENNE Kahva 2 - Nopeudensäädin 3 - Työkalulaatikko 4 - Vesihana 5 - Laikansuojus 6 - Etuohjain 7 - Säätöpyörä 8 - Lukitusvipu 9 -Moottori 10 - Kiilahihnan suojus 11 - Kiilahihnan suojus 12 - Hihnankiristin 13 - Säiliö 14 - Seisontajarru 15 - Öljyn tyhjennystulppa 16 - Nostorengas

6 TEKNISET OMINAISUUDET BX500 HATZ P/N BX500 HONDA P/N Maksimi laikkakoko mm - (in) (19.70) Maksimi leikkaussyvyys mm - (in) (7.50) Moottorimerkki HATZ HONDA Malli Supra 1D60Z GX390 QX Q4 Polttoaine Diesel Bensiini Teho kw - (hp) (10.6) (13) Vesisäiliö Kyllä Kyllä Vesisäiliön kapasiteetti l - (gal) 55 - (14.50) Sytytys Käynnistyskampi Takaiskukäynnistys Kokonaispaino Kg - (lb) (533) Ulkomitat p x l x k mm - (in) x 620 x ( 59 x x ) Melutaso metrin päässä koneesta db(a), ISO 6081 mukaan Painotettu tehollinen kiihdytys käyttökahvasta mitattuna (m/s 2 ), 5.46 ISO mukaan. KÄYTTÖOHJEET TERÄN ASENNUS - Sammuta moottori - Pura teränsuojuksen puolella oleva vesiputki G (ks. piirrosta; alimmainen tulppa). - Nosta suojus A ja avaa ruuvi B. - Asenna terä (irroita Ø 25.4 pesulaite). Ota huomioon pyörimissuunta, joka osoitetaan sivussa olevalla nuolella (pyörimissuunta suojuksen oikealla puolella). Varmista, että laippojen, terän ja akselin kosketuspinnat ovat puhtaat. - Kiristä pultti D hyvin, vasen kierre, ruuviavaimella 36, pidä olkaakselia E paikoillaan toisella ruuviavaimella Aseta suojus A takaisin ja kiristä ruuvi B. - Kytke vesiputki G uudelleen. KÄYNNISTYS - Tarkista, että polttoainesäiliö on täysi. - Tarkista, että moottorin öljyn pinnan taso on oikea. Koska moottori joutuu usein vinoittain, niin tarkista öljyn pinnan taso (moottorin ollessa vaakasuoraan) usein varmistautuaksesi siitä, että taso ei pääse laskemaan öljytikussa olevan toisen merkkiviivan alle - Täytä säiliö vedellä - Merkkaa viiva kohtaan, josta pinta pitää leikata. - Laske etuohjain alas ja asennoi kone siten, että ohjain 6 ja terä asettuvat viivalle. - Käynnistä moottori : katso valmistajan käyttöohjeista. - Anna moottorin esilämmitä. - Avaa vesihana 4. Koneet, joissa on vesipumppu: täytä vedellä imuputken täyttöaukon kautta. Vedenpinnan on noustava teränsuojuksen korkeudelle pumpun käynnistystäytön takaamiseksi. 6

7 - Vapauta lukitusvipu 8 säätöpyörän 7 käyttämistä varten. - Saata moottori maksimiin käyntinopeuteen. - Ohjaa laikan toimintaa säätöpyörällä 7: moottorin nopeuden menetyksen estämiseksi laskeutuminen on syytä tehdä hitaasti.. - Kun terä on toivotussa syvyydessä, niin kytke lukitusvipu 8. - Kuljeta konetta hitaasti ja valvo, että etuohjain ja terä pysyvät aina merkatulla viivalla. Varmistu siitä, että vedensaanti on riittävä kun teet märkäleikkausta. PYSÄYTYS - Lukitse kone yläasentoon - Sulje vesihana. - Anna moottorin laskeutua joutokäynnille. - Sammuta moottori (katso moottorin huolto-ohjeista). Hätäpysäytys : Käytä koneen kojetaulussa olevaa katkaisinta. KÄYTTÖOHJEET TOIMINTAHÄIRIÖT SAHAUKSEN AIKANA - Useat tekijät voivat aiheuttaa terän pysähtymisen uraan tai koneen pysähtymisen sahauksen aikana: Hihnojen kireys Polttoaineen puute Liian suuri syöttö- tai laskeutumisnopeus jne. - Poista terä urasta ja tarkista kone läpikotaisin aina kun toimintahäiriöitä ilmaantuu. HUOLTO -KÄSITTELY - KULJETUS Katkaise laikan virtapiiri ennen kuin siirrät koneen työmaalle. Poista laikka ennen kuin nostat, lastaat, purat lastista tai kuljetat konetta. - Lattiasaha asettuu työskentelyasentoon sitä työntämällä. Moottoria käynnistämättä se siirtyy helposti neljälle renkaalle. - Seisontajarru paina jarruvipua K, joka lukitsee takarenkaan. - Koneen kuljetusta tai siirtoa (esim. vintturilla) varten koneessa on kolme nostokahvaa tai -rengasta. - Aseta kone puualustalle kuljetuksen ajaksi. HUOLTO - Katso moottorin huolto-ohjekirjasta moottorin huolto-ohjeet. - Puhdista kone käytön jälkeen. - Voitelu: Terän akselin laakerit on rasvattava voitelupistoolilla joka kahdeksan käyttötunnin jälkeen. Tee 3-5 pumppausta akselien rasvanippoihin. Käytä vain Premium Lithium 12 perusrasvaa NLG1, viskositeettia #2. Joka 40 käyttötunnin jälkeen - Voitele etuakselin tappilaakerit. - Voitele syvyyssäätimen säätöruuvi. - Tarkista moottoriöljy päivittäin. Käytä moottoriöljyä API luokkaa CD tai CE Hatz dieselmoottorille. -Aseta suppilo öljyn tyhjennystulppaan V kun haluat valuttaa moottoriöljyn pois. - Lue moottorin omistajan käsikirja, jossa annetaan ilmasuodattimien huoltoväli. Erittäin pölyisissä olosuhteissa ilmasuodatinelementti on syytä puhdistaa 2-3 kertaa päivässä. 7

8 - Vaihda kaikki vaurioituneet suodattimet tai tiivisteet. KIILAHIHNAN SÄÄTÖ -Kiilahihnat on syytä säätää uudelleen muutaman käyttötunnin jälkeen. Toimi näin: - Löysää rungossa oleva M ruuvi. - Käännä alusta. - Kiristä ruuvi M (kiristysmomentti 86 Nm). KÄYTTÖTARKOITUS JA LAIKAN SPESIFIKAATIOT LATTIASAHA RAKENNUSTEOLLISUUDESSA (BETONIN KÄSITTELY) DYNAPAC BX500 lattiasahaa käytetään rakennusteollisuudessa pääasiassa betonin muokkaamiseen putki-, sähkö- ja viestintäasennuksia varten. Lattiasahalla saadut mitat ovat erittäin tarkkoja ja työ tapahtuu huomattavasti edullisemmin kuin sinivedosmenetelmää käytettäessä. Toinen suuri alue, jossa lattiasahan käyttö on yleistynyt, on betonin liikuntasaumojen teko. DYNAPAC BX500 lattiasahaa käytetään DYNAPAC lattiankäsittelyohjelman yhteydessä aina kun vaurioituneen betonilaatan korjaus on tarpeen. Tämä pätee eritoten laajojen betonipintojen käsittelyssä käytettävän BS50 hiomakoneen suhteen. LATTIASAHA TIETYÖMAALLA (ASFALTTI) Tietyömaalla asfalttipalojen leikkauksessa suosituksi tulleen DYNAPAC BX500 sahan edut ovat moukarin rinnalla monet: - Täsmällinen työtulos, sillä se sallii täysin suoran sauman teon uuden ja vanhan asfalttipinnan väliin korjauksen jälkeen. - Helppo ja tarkka leikkaussyvyyden säätö, - Selvästi parannettu käyttäjän mukavuus ja melutaso, Näistä syistä DYNAPAC BX500 lattiasahat täydentävät sopivasti DYNAPACin laajennettua tienrakennuskoneistovalikoimaa (rullat, levittimet...). LAIKAT - Laikat kovetetun betonin käsittelyyn (tyyppi C): Betoni on kovetettua kun sen valmistuksessa on käytetty kovetinta tai kun se on saavuttanut täyden lujuutensa. Näiden kovetetun betonin käsittelyyn tarkoitetujen DYNAPAC laikkojen rakenne on avonaisempi; niissä on avarat hampaan välit, joten pölyn ja jätteiden poistuminen tapahtuu paremmin. - Laikat asfaltin käsittelyyn (tyyppi A): Asfaltin käsittelyyn tarkoitetut DYNAPAC timanttilaikat on suunniteltu kestämään eritoten hiovia aineita. Avonainen rakenne ja avarat hampaan välit takaavat helpon pölyn ja jätteiden poistumisen. Haarukka-kastelulaitteella täydennetyt, erikoisrakenteiset DYNAPAC lattiasahat parantavat tehokkaasti laikan käyttöikää. DYNAPAC TIMANTTILAIKKOJEN VALINTA Käyttö BY500C BY500A Leikkaussyvyys (mm:iin asti) Tuore betoni (24-72 tuntia) Ei Ei Kovetettu betoni (täysi lujuus) Kyllä Ei Asfaltti Ei Kyllä Tilausnumero
