WEDA PUMP. Uppopumppu WP300 KÄYTTÖOHJEET JA VARAOSALUETTELO WP300_ FI_1

Transkriptio

1 WEDA PUMP Uppopumppu WP300 KÄYTTÖOHJEET JA VARAOSALUETTELO WP300_ FI_1

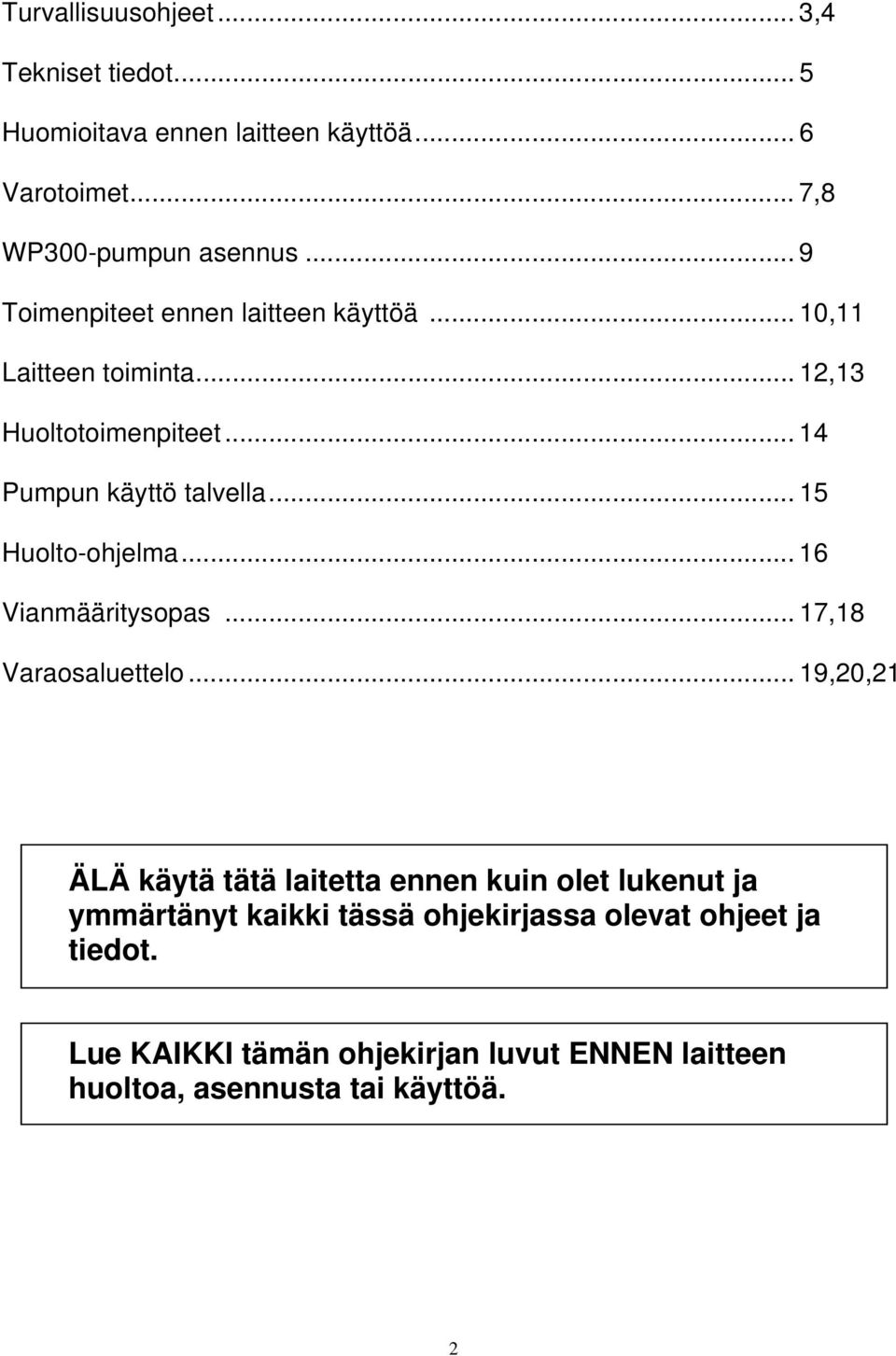

2 Turvallisuusohjeet... 3,4 Tekniset tiedot... 5 Huomioitava ennen laitteen käyttöä... 6 Varotoimet... 7,8 WP300-pumpun asennus... 9 Toimenpiteet ennen laitteen käyttöä... 10,11 Laitteen toiminta... 12,13 Huoltotoimenpiteet Pumpun käyttö talvella Huolto-ohjelma Vianmääritysopas... 17,18 Varaosaluettelo... 19,20,21 ÄLÄ käytä tätä laitetta ennen kuin olet lukenut ja ymmärtänyt kaikki tässä ohjekirjassa olevat ohjeet ja tiedot. Lue KAIKKI tämän ohjekirjan luvut ENNEN laitteen huoltoa, asennusta tai käyttöä. 2

3 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota,mikäli VAROITUShuomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET : VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen käyttöä ja säilytä ne myöhempää tarvetta varten. Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. Vaihda vaurioitunet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallittun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä olevien tulee käyttää alla lueteltuja suojavarusteita. Suojakypärä Kuulonsuojaimet Pölynaamari pölyisessä ympäristössä Suojakäsineet Suojajalkineet Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. - TYÖSKENTELYALUE : VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. 3

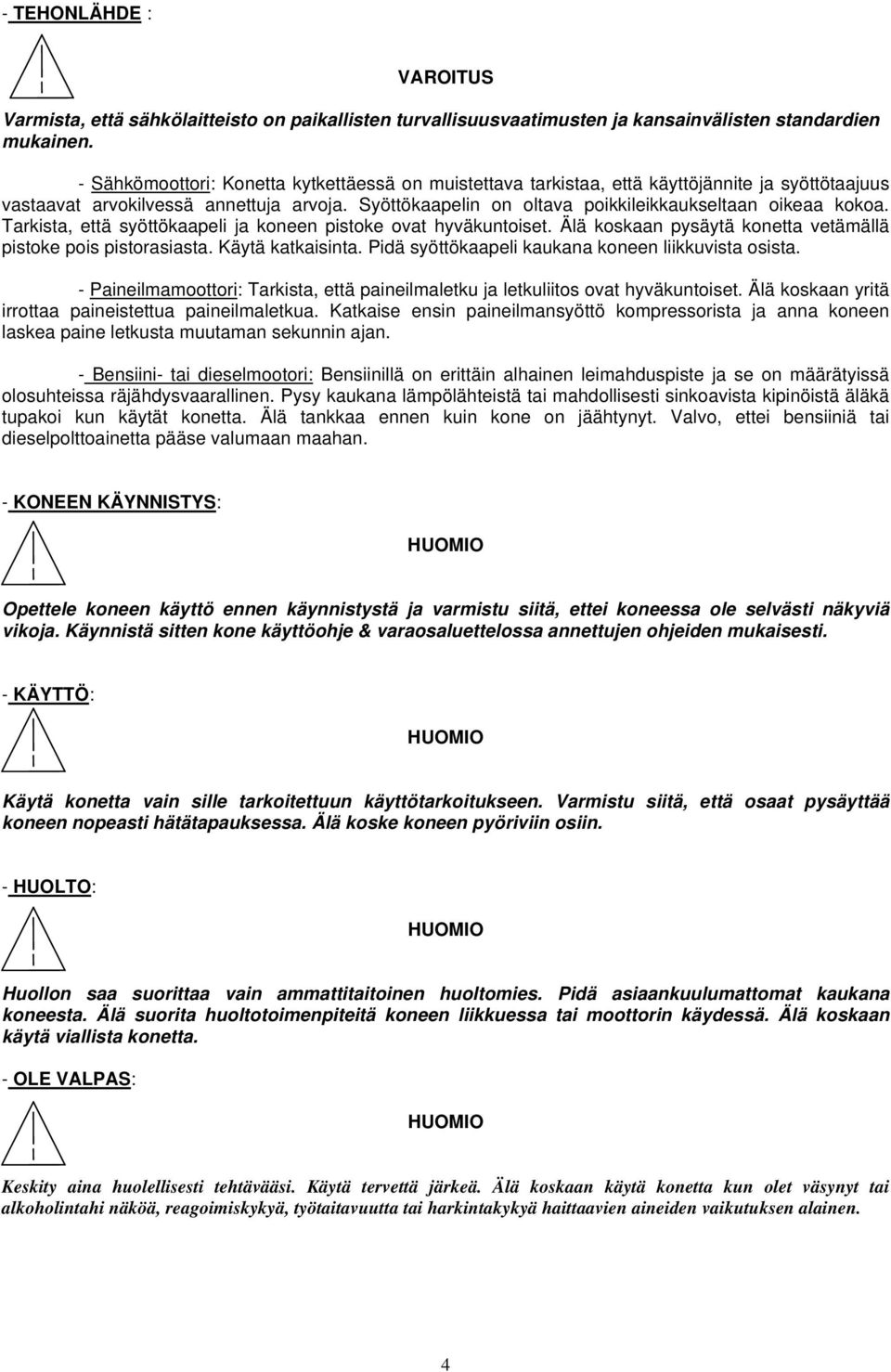

4 - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholintahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. 4

5 TEKNISET TIEDOT Virtatyyppi Jännite Teho Nimellisvirta Suurin kapasiteetti (Q. Max) Korkein veden lämpötila Suurin raekoko Suurin veden syvyys (H. max) Paino (ilman virtajohtoa) Korkeus Halkaisija 1-vaihevirta 50 Hz 230V 650 W 3,5 A 250 l/min (15 m 3 /h) 35 o 5 mm 11 m 13,3 kg 38 cm 18 cm CE-hyväksytty 5

6 HUOMIOITAVA ENNEN KÄYTTÖÄ Kiitos, että valitsit WP300-uppopumpun. Tämä pumppu on suunniteltu ja valmistettu täyttämään korkeimmat kestävyys- ja suorituskykyvaatimukset. WP300-uppopumppussa on yhden (1) vuoden takuu materiaali- ja valmistusvirheiden varalta ostohetkestä lähtien. Tämä takuu ei ole voimassa, jos pumppua ei käytetä ja huolleta tässä ohjekirjassa annettujen ohjeiden mukaisesti. Jotta pumppu toimisi parhaalla mahdollisella tavalla, laitteen käyttäjän on luettava tämä ohjekirja huolellisesti ennen pumpun käyttöä. Tämä ohjekirja sisältää tärkeitä käyttöohjeita, turvallisuusvaroituksia, huolto- ja vianmääritysohjeita sekä muita ohjeita. Pidä tämä ohjekirja aina pumpun lähettyvillä siltä varalta, että laitteen käytön aikana ilmenee epäselvyyksiä. Tämä uppopumppu on tarkoitettu käytettäväksi AINOASTAAN vedessä. ÄLÄ käytä pumppua jätevedessä. Kaikki muut käyttötavat ovat kiellettyjä. ÄLÄ käynnistä tätä laitetta, ellei se ole upotettuna veteen. ÄLÄ upota tätä pumppua mihinkään muuhun nesteeseen kuin veteen. Kaikki työmaat ovat erilaisia. Asentaessasi pumppua työmaalle varmista, että noudatat kaikkia paikallisia lakeja ja säädöksiä. Laitteen valmistaja on tehnyt kaikkensa varmistaakseen, että kaikki tässä asiakirjassa selostetut toimenpiteet ovat mahdollisimman tarkkoja ja täydellisiä asiakkaan mukavuuden ja tyytyväisyyden takaamiseksi. 6

7 VAROTOIMET 1. LUE OHJEKIRJA ENNEN UPPOPUMPUN KÄYTTÖÄ. 2. ÄLÄ KANNA, NOSTA TAI SIIRRÄ PUMPPUA SEN VIRTAJOHDOSTA. Se saattaa vaurioittaa virtajohtoa, mikä voi aiheuttaa sähköiskuja, oikosulun, pumpun toimintahäiriön, henkilövahinkoja ja muita onnettomuuksia. Kiinnitä aina köysi, ketju tms. pumpun KAHVAAN laitteen kiinnittämisen, nostamisen ja siirtämisen mahdollistamiseksi. 3. Varmista, että virransyöttö vastaa laitteen vaatimuksia. ÄLÄ KOSKAAN VAIHDA LAITTEEN VIRTAPISTOKETTA ERITYYPPISEEN PISTOKKEESEEN! 4. ÄLÄ kytke pumppua MAADOITTAMATTOMAAN virtaliitäntään. 5. ÄLÄ kytke pumppua mihinkään virtalähteeseen, ellei pumppu ole vedessä. ÄLÄ KOSKAAN KÄYTÄ PUMPPUA KUIVANA! 6. ÄLÄ suorita mitään pumpun korjaus- tai huoltotoimia sen ollessa kytkettynä virtalähteeseen. 7. Poista kaikki paine ja nesteet pumpusta ennen minkään sen osan huoltoa. 8. ÄLÄ PUDOTA PUMPPUA. Se saattaa vaurioittaa pumpun sisäisiä osia ja aiheuttaa toimintahäiriön. 7

8 9. ÄLÄ jatka pumpun käyttöä, jos huomaat MITÄÄN seuraavista oireista: a. Voimakas värinä b. Epätavallinen haju tai ääni Jos jokin yllä mainituista oireista ilmenee, sammuta pumppu välittömästi ja ota yhteys jälleenmyyjään. 10. Tarkista letkut kulumien ja vaurioiden varalta aina ennen käyttöä ja varmista, että kaikki liitokset ovat pitäviä. 11. Tarkista pumppu ja järjestelmän osat säännöllisesti. Suorita säännölliset huoltotoimet tarpeen mukaan. Jos pumppua käytetään olosuhteissa, joissa se voi jäätyä, pumppu ja letkut on tyhjennettävä, kun niitä ei käytetä. Katso lisätietoja kohdasta "Pumpun käyttö talvella". 12. Älä kosketa pumppua, kun se on käynnissä. Pumppu saattaa kuumentua normaalikäytössä. Anna pumpun jäähtyä ennen kuin kosket siihen. 8

9 WP300-PUMPUN ASENNUS 1. Kierrä teflonteippiä laitteen mukana toimitetun nipan kierteisiin. 2. Kierrä nippa WP300-uppopumppuun. ÄLÄ kiristä liitintä liian tiukalle, sillä se saattaa vaurioittaa pumpun rakennetta. 3. Kytke 2 tuuman poistoletku pumppuun. ÄLÄ käytä rajoittavia venttiileitä poistoletkussa, sillä ne rajoittavat pumpun kapasiteettia. ÄLÄ käytä kuluneen tai vaurioituneen näköistä letkua. 4. Varmista, että poistoletku on mahdollisimman suora. Kaikki letkussa olevat voimakkaat kierteet estävät veden virtausta. Tällöin pumpun nostokyky on rajoittunut, joten pumppu ei toimi täydellä kapasiteetilla. Kaikki letkussa olevat taitokset, silmukat ja jatkokappaleet muodostavat myös letkuun ilmataskuja, jotka pakottavat nestettä takaisin pumppuun. Tämä vaurioittaa pumppua ja saattaa aiheuttaa oikosulun, vuotoja ja/tai muita vaaratilanteita laitteen käyttäjälle ja työmaalle. ÄLÄ käytä jatkojohtoja tämän laitteen kanssa. 9

10 ENNEN LAITTEEN KÄYTTÖÄ Seuraavat toimenpiteet on suoritettava ennen WP300-uppopumpun käyttöä laitteen käyttäjän ja työmaan turvallisuuden armistamiseksi. 1. Varmista, että pumppu on rakenteellisesti ja mekaanisesti turvallinen suorittamalla seuraavat tarkistukset: a. Käynnistyykö pumppu, kun se kytketään virtalähteeseen? Toimiiko pumppu ilman ylimääräisiä ääniä ja/tai epätavallista hajua? Suorita testi seuraavasti: a. Asenna pumppu kohdan "WP300-pumpun asennus" mukaisesti. b. Kytke virtajohto virtalähteeseen. c. Käytä pumppua enintään 2 3 sekuntia äänen ja hajun tarkistamiseksi. ÄLÄ KOSKAAN KÄYTÄ PUMPPUA KUIVANA! Tässä pumpussa EI ole virtakytkintä! Puhdista siipipyörästä kaikki roskat ja hiekka ennen pumpun käyttöä. b. Tarkista virtajohto (sen koko pituudelta), siipipyörä ja liittimet kulumien, vikojen tai muiden pumpun turvallisen toiminnan estävien vikojen varalta. ÄLÄ KÄYTÄ LAITETTA, JOS SEN VIRTAJOHTO ON MILLÄÄN TAVALLA HALKEILLUT TAI VAURIOITUNUT. VESI JA SÄHKÖEIVÄT OLE KESKENÄÄN YHTEENSOPIVIA! Jos jossakin edellä mainituista tarkistuksista havaitaan vikaa laitteessa, korjaa vika ennen kuin laitetta käytetään missään ympäristössä. 10

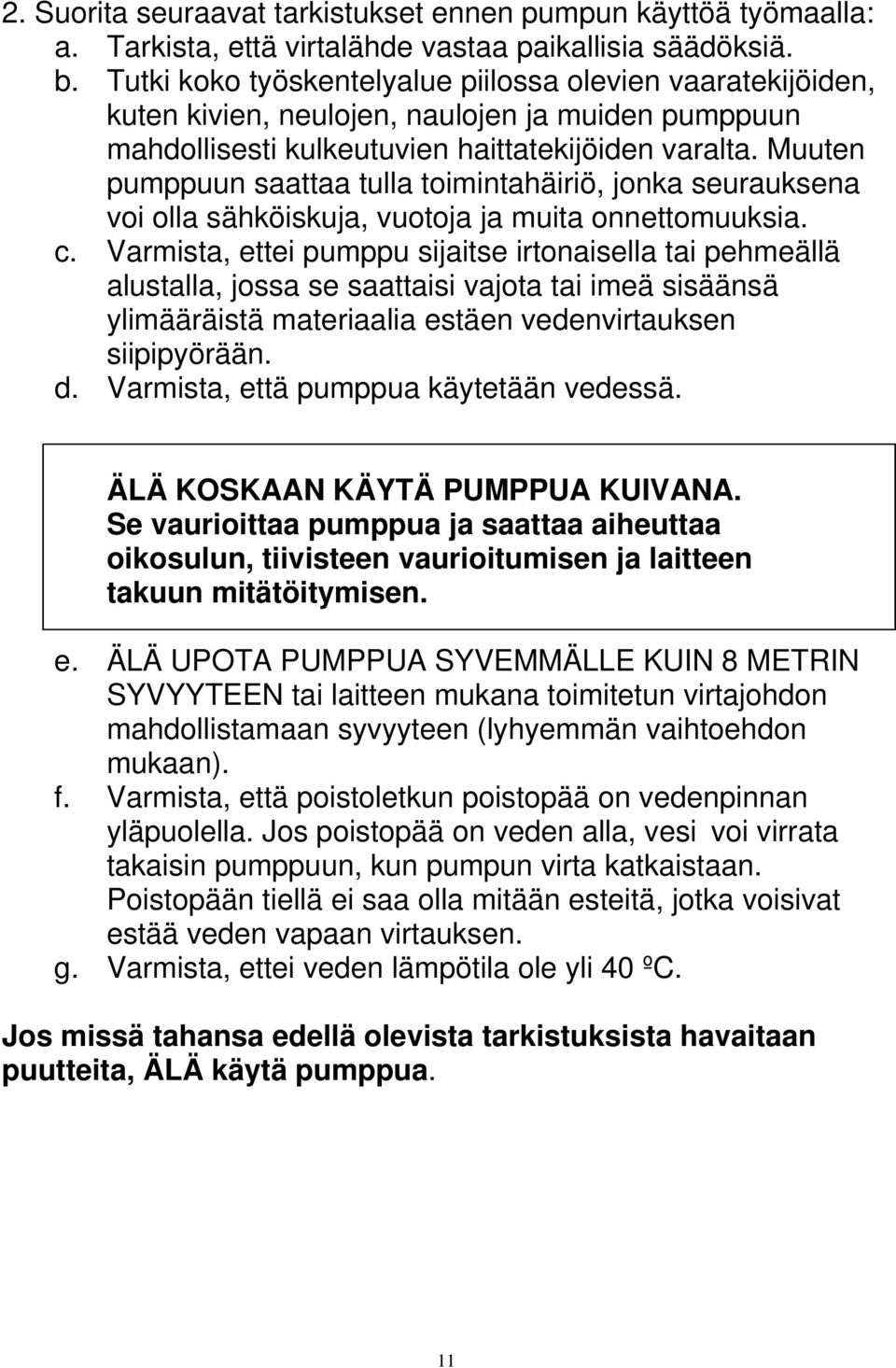

11 2. Suorita seuraavat tarkistukset ennen pumpun käyttöä työmaalla: a. Tarkista, että virtalähde vastaa paikallisia säädöksiä. b. Tutki koko työskentelyalue piilossa olevien vaaratekijöiden, kuten kivien, neulojen, naulojen ja muiden pumppuun mahdollisesti kulkeutuvien haittatekijöiden varalta. Muuten pumppuun saattaa tulla toimintahäiriö, jonka seurauksena voi olla sähköiskuja, vuotoja ja muita onnettomuuksia. c. Varmista, ettei pumppu sijaitse irtonaisella tai pehmeällä alustalla, jossa se saattaisi vajota tai imeä sisäänsä ylimääräistä materiaalia estäen vedenvirtauksen siipipyörään. d. Varmista, että pumppua käytetään vedessä. ÄLÄ KOSKAAN KÄYTÄ PUMPPUA KUIVANA. Se vaurioittaa pumppua ja saattaa aiheuttaa oikosulun, tiivisteen vaurioitumisen ja laitteen takuun mitätöitymisen. e. ÄLÄ UPOTA PUMPPUA SYVEMMÄLLE KUIN 8 METRIN SYVYYTEEN tai laitteen mukana toimitetun virtajohdon mahdollistamaan syvyyteen (lyhyemmän vaihtoehdon mukaan). f. Varmista, että poistoletkun poistopää on vedenpinnan yläpuolella. Jos poistopää on veden alla, vesi voi virrata takaisin pumppuun, kun pumpun virta katkaistaan. Poistopään tiellä ei saa olla mitään esteitä, jotka voisivat estää veden vapaan virtauksen. g. Varmista, ettei veden lämpötila ole yli 40 ºC. Jos missä tahansa edellä olevista tarkistuksista havaitaan puutteita, ÄLÄ käytä pumppua. 11

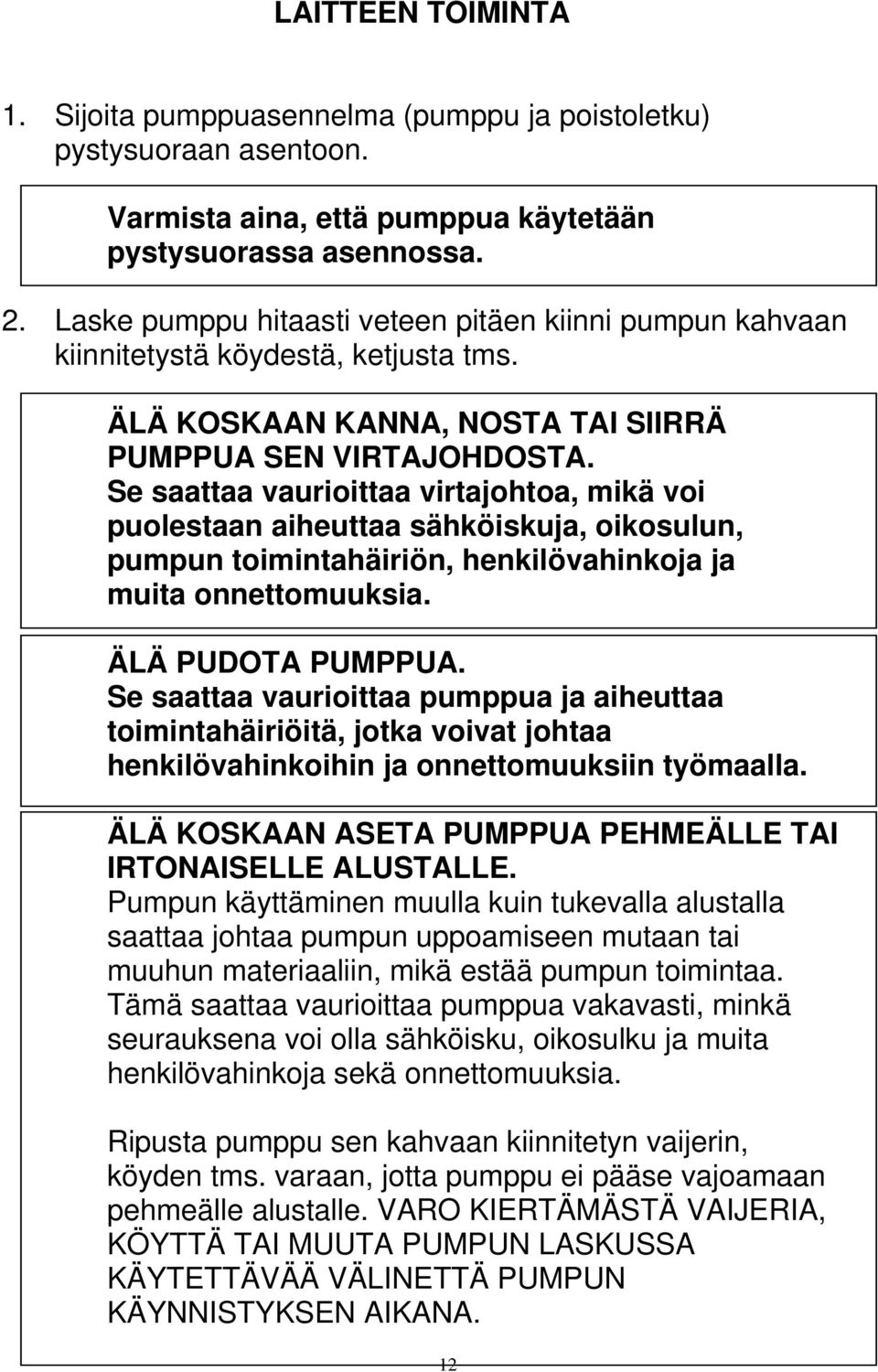

12 LAITTEEN TOIMINTA 1. Sijoita pumppuasennelma (pumppu ja poistoletku) pystysuoraan asentoon. Varmista aina, että pumppua käytetään pystysuorassa asennossa. 2. Laske pumppu hitaasti veteen pitäen kiinni pumpun kahvaan kiinnitetystä köydestä, ketjusta tms. ÄLÄ KOSKAAN KANNA, NOSTA TAI SIIRRÄ PUMPPUA SEN VIRTAJOHDOSTA. Se saattaa vaurioittaa virtajohtoa, mikä voi puolestaan aiheuttaa sähköiskuja, oikosulun, pumpun toimintahäiriön, henkilövahinkoja ja muita onnettomuuksia. ÄLÄ PUDOTA PUMPPUA. Se saattaa vaurioittaa pumppua ja aiheuttaa toimintahäiriöitä, jotka voivat johtaa henkilövahinkoihin ja onnettomuuksiin työmaalla. ÄLÄ KOSKAAN ASETA PUMPPUA PEHMEÄLLE TAI IRTONAISELLE ALUSTALLE. Pumpun käyttäminen muulla kuin tukevalla alustalla saattaa johtaa pumpun uppoamiseen mutaan tai muuhun materiaaliin, mikä estää pumpun toimintaa. Tämä saattaa vaurioittaa pumppua vakavasti, minkä seurauksena voi olla sähköisku, oikosulku ja muita henkilövahinkoja sekä onnettomuuksia. Ripusta pumppu sen kahvaan kiinnitetyn vaijerin, köyden tms. varaan, jotta pumppu ei pääse vajoamaan pehmeälle alustalle. VARO KIERTÄMÄSTÄ VAIJERIA, KÖYTTÄ TAI MUUTA PUMPUN LASKUSSA KÄYTETTÄVÄÄ VÄLINETTÄ PUMPUN KÄYNNISTYKSEN AIKANA. 12

13 3. Kytke maadoitettu virtapistoke maadoitettuun virtaliitäntään: VARMISTA, ETTÄ LAITTEEN KÄYTTÄJÄ, VIRTAJOHTO, PISTOKE JA VIRTALIITÄNTÄ OVAT KUIVIA JA PUHTAITA. VESI JA SÄHKÖ EIVÄT OLE KESKENÄÄN YHTEENSOPIVIA. ÄLÄ KÄYTÄ PUMPPUA, JOS SEN VIRTAJOHDOSSA NÄKYY JOKIN SEURAAVISTA OIREISTA: 1. Virtajohto on halkeillut tai siinä on kulumia, kuten repeytynyt suojakuori tai voimakkaita taitoksia, tai sen pistoke ei ole kunnolla kiinni johdossa. Seurauksena saattaa olla sähköisku tai vuoto. 2. Virtajohto on kierteinen tai sijoitettu kaasuputken, vesiputken, ukkosenjohdattimen, puhelinjohdon tai muun vastaavan linjan päälle. 3. Virtajohtoa on jatkettu pumpun laskemiseksi syvemmälle kuin alkuperäinen johto antaa myöden tai yli 8 metrin syvyyteen (lyhyemmän vaihtoehdon mukaan). 4. Virtajohto on leikkaantunut, kiertynyt tai jollain tavalla vaurioitunut. Seurauksena saattaa olla sähköisku tai vuoto, mikä voi aiheuttaa vakavia vaurioita käyttäjälle, työmaalle ja/tai pumpulle. ÄLÄ käytä pumppua, jos työmaalla ei ole yhtään maadoitettua virtaliitäntää TAI jos virtapistokkeen maadoitusliitin on millään tavalla vaurioitunut tai irrotettu. ÄLÄ käytä pumppua, jos turvaliitin ei ole kunnolla kiinnitetty. 4. Varmista, ettei pumppua sammuteta ja käynnistetä käytön aikana yli 6:ta kertaa tunnissa. Pumppua ei saa käyttää kuivana, sillä se vahingoittaa pysyvästi mekaanista tiivistettä. 13

14 HUOLTOTOIMET Säännöllisesti suoritetut huoltotoimet auttavat pitämään pumpun toimintakunnossa ja suorituskykyisenä. Irrota pumppu virtalähteestä ennen minkään huoltotoimenpiteen suorittamista. VARMISTA, ETTÄ KÄYTTÄJÄ, VIRTAJOHTO, VIRTAPISTOKE JA VIRTALIITÄNTÄ OVAT KAIKKI KUIVIA JA PUHTAITA. VESI JA SÄHKÖ EIVÄT OLE KESKENÄÄN YHTEENSOPIVIA. Perushuoltotoimenpiteet 1. Öljynvaihto a. Irrota pohja, suodatin, pumpun kansi, siipipyörä ja tiiviste pumpun alaosasta. b. Irrota öljytiiviste öljykannen keskeltä. c. Kierrä öljykansi irti pumpun pohjasta. d. Lisää pumppuun 50 ml uutta vaihteistoöljyä. Öljysäiliön tulee olla noin 80-prosenttisesti täynnä, kun öljynvaihto on suoritettu. ÄLÄ YLITÄYTÄ ÖLJYSÄILIÖTÄ. Suositeltu öljylaatu on Shell Tellus T tai sitä korkeamman luokituksen öljy. e. Peitä öljysäiliö uudella mekaanisella tiivisteellä. f. Asenna kaikki irrotetut osat käänteisessä järjestyksessä. Katso sijoitus- ja järjestysohjeet kohdasta "Laitteen yleiskatsaus". 2. Mekaanisen tiivisteen tarkistus a. Noudata kaikkia edellä olevan "Öljynvaihto"-ohjeen kohtia kohtaan C saakka. b. Kallista pumppua loivasti, jotta sen öljysäiliöstä valuu hieman öljyä. c. Tarkista öljy hiukkasten, veden ja muiden epäpuhtauksien varalta. Jos öljyssä on epäpuhtauksia tai jos se vaikuttaa "maitomaiselta", irrota mekaaninen tiiviste ja tyhjennä pumpusta kaikki jäljellä oleva öljy. d. Lisää pumppuun 50 ml uutta vaihteistoöljyä. Öljysäiliön tulee olla noin 80-prosenttisesti täynnä, kun öljynvaihto on suoritettu. ÄLÄ YLITÄYTÄ ÖLJYSÄILIÖTÄ. Suositeltu öljylaatu on Shell Tellus T tai sitä korkeamman luokituksen öljy. e. Vaihda mekaaniset tiivisteet, jos ne ovat kuluneita tai jos tyhjennetty öljy sisältää epäpuhtauksia. f. Asenna kaikki irrotetut osat käänteisessä järjestyksessä. Katso sijoitus- ja järjestysohjeet kohdasta "Laitteen yleiskatsaus". 14

15 PUMPUN KÄYTTÖ TALVELLA WP300-uppopumppu ei jäädy edellyttäen, että sitä käytetään veden alla alkuperäisessä asennuspaikassaan. Poistoletkussa EI SAA OLLA MITÄÄN esteitä tai vaurioita, jotka voisivat estää veden virtausta. Jos pumppu poistetaan käyttöpaikastaan, valmistele pumppu talvisäilytystä varten seuraavasti: 1. Tyhjennä pumppu, letkut ja muut osat huolellisesti ja kuivaa ne pumpun vaurioitumisen estämiseksi. 2. Sijoita pumppu paikkaan, jossa lämpötila ei laske 0 ºC:n alapuolelle. 3. Jos pumppu on ollut pakkasessa, se on sulatettava ennen käyttöä. ÄLÄ sulata pumppua avotulen yläpuolella tai muilla vastaavilla menetelmillä, sillä laitteen O-renkaat ja muut osat vaurioituvat. Jos sinulla on kysyttävää laitteen huollosta ja käytöstä, ota yhteys paikalliseen jälleenmyyjäsi. ÄLÄ yritä suorittaa mitään tässä ohjekirjassa selostettuja huoltotoimenpiteitä, ellei sinulla ole asianmukaista pätevyyttä ja tietoa toimenpiteen edellytyksistä. 15

16 HUOLTO-OHJELMA Ajankohta Jokaisen käyttökerran jälkeen: Huoltotoimenpiteet a. Puhdista pumpun pintaan kerääntynyt lika vedellä. b. Irrota pohja, suodatin ja pumpun kansi siipipyörän tarkistamiseksi roskien varalta. Jos siipipyörässä on roskia, poista ne. c. Kiinnitä pumpun kansi, suodatin ja pohja. d. Varmista, että pumppu pestään ja kuivataan ennen varastointia. Kerran viikossa: a. Jos pumppu on osa pysyvää asennelmaa, varmista, että pumppua käytetään vähintään kerran viikossa sen jumiutumisen estämiseksi. Ensimmäisten 15 käyttötunnin jälkeen: a. Tarkista pumpun öljymäärä. Katso ohjeet kohdasta Huoltotoimet. b. Tarkista pumpun kotelo ja siipipyörä silmämääräisesti kulumien ja vaurioiden varalta. Vaihda osat uusiin, jos pumpun suorituskyky on heikentynyt. Ensimmäisten 100 käyttötunnin jälkeen: a. Tarkista pumpun öljymäärä. Katso ohjeet kohdasta Huoltotoimet. b. Tarkista pumpun kotelo ja siipipyörä silmämääräisesti kulumien ja vaurioiden varalta. Vaihda osat uusiin, jos pumpun suorituskyky on heikentynyt. Aina käyttötunnin tai 6 kuukauden välein (kumpi saavutetaan ensin): a. Vaihda pumpun öljyt. Katso ohjeet kohdasta Huoltotoimet. b. Vaihda mekaaniset tiivisteet. Katso ohjeet kohdasta Huoltotoimet. c. Tarkista pumpun kotelo ja siipipyörä silmämääräisesti kulumien ja vaurioiden varalta. Vaihda osat, joissa on havaittavissa kulumista. Jos pumpun suorituskyky on heikentynyt, vaihda tarvittavat osat. 16

17 VIANMÄÄRITYSOPAS Oire Syy Ratkaisu 1. Pumppu ei käynnisty 1. Väärä jännite Tarkista, että pumppu on kytketty oikean jännitteen omaavaan virtaliitäntään. 2. Ei virtaa Tarkista, että pumppu on kytketty jännitteiseen virtaliitäntään. 3. Sähköjohto on vaurioitunut ÄLÄ käytä pumppua. Ota yhteys jälleenmyyjään lisäohjeita varten. 4. Sulake on palanut Vaihda sulake uuteen. 5. Lämpökontaktori on lauennut Tarkista, ettei moottori ole ylikuumentunut. Jos moottori on ylikuumentunut, avaa roottorin lukitus tai tarkista sähkökytkennät. 6. Siipipyörän toimintahäiriö Tarkista, ettei siipipyörä ole juuttunut kiinni. Varmista, että siipipyörä on puhdas ja että se pyörii vapaasti. 2. Alhainen kapasiteetti tai vedenpaine 1. Siipipyörä ei pyöri kunnolla Tarkista, että siipipyörä pyörii vastapäivään, kun virta on kytkettynä. 1. Kallista pumppua hieman alustallaan. 2. Kytke laitteen virtajohto virtaliitäntään lyhyeksi ajaksi tarkistaaksesi, että pumppu pyörii oikealle tai liikkuu vastapäivään. 2. Kanavat ovat tukossa a. Puhdista suodatin, siipipyörä, pumpun kotelo, hajonneet putket ja/tai tukkeutuneet letkut. b. Tarkista, onko poistoletku liian pitkä tai kiertynyt. Vaihda letku oikean tyyppiseen ja ehjään letkuun. 17

18 VIANMÄÄRITYSOPAS Oire Syy Ratkaisu 3. Staattorikotelossa on vettä 1. Tiivisteet ovat hajalla Suorita pumpun huolto. 2. Virtajohdon tuloliitäntä on vaurioitunut ÄLÄ käytä pumppua. Ota yhteys jälleenmyyjään lisäohjeita varten. 4. Öljykotelossa on vettä 1.Öljytiivisteet ja/tai mekaaniset tiivisteet ovat kuluneet tai vaurioituneet Vaihda tiivisteet. Katso ohjeet kohdasta Huoltotoimet. 2. Öljykansi ja tiiviste vuotavat Vaihda tiivisteet. Katso ohjeet kohdasta Huoltotoimet. 18

19 VARAOSALUETTELO VARAOSIEN TILAAMINEN Virheellisten tilausten välttämiseksi anna seuraavat tiedot tilatessasi varaosia: 1. Laitteen tyyppi. 2. Laitteen sarjanumero. 3. Tarvittava määrä. 4. Osanumero. 5. Osan kuvaus. 6. Mitat tilattaessa pituuden mukaan. 19
