1 WEDA LINE Uppopumppu WEDA90 KÄYTTÖOHJEET JA VARAOSALUETTELO Manual number : 470W367058_FIN_NO.DOC Rev. : G

2 YLEISET TURVALLISUUSOHJEET VAROITUS Lue kaikki merkillä merkityt turvallisuusohjeet sekä kaikki ohjeet SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET TULEVIA KÄYTTÖKERTOJA VARTEN. Uppopumput yleiset turvallisuusohjeet TYÖALUE Pidä työalue puhtaana ja varmista sen hyvä valaistus. Sekasotkuiset työtasot ja huonosti valaistut tilat voivat aiheuttaa onnettomuuksia. Älä käytä uppopumput räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkötoimiset työkalut tuottavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. Pidä sivulliset, lapset ja vierailijat kaukana uppopumput sen käytön aikana. Häiriöt voivat johtaa hallinnan menetykseen. Uppopumput yleiset turvallisuusohjeet SÄHKÖTURVALLISUUS Uppopumput pistokkeiden on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita maadoitettujen sähkötoimisten työkalujen kanssa. Muuttamattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. Älä koske maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, liesiin tai jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. Älä altista sähkötoimisia työkaluja vesisateelle tai kosteudelle. Jos sähkötoimisen työkalun sisälle pääsee vettä, sähköiskun vaara on on suurempi. Älä käytä johtoa väärin. Älä koskaan kuljeta työkalua tai vedä pistoketta pistorasiasta johdosta kiinni pitäen. Suojaa johto kuumuudelta, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Jos johdot ovat vaurioituneet, sähköiskun vaara on suurempi. Suojaa virransyöttö vikavirtasuojakytkimellä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Uppopumput yleiset turvallisuusohjeet HENKILÖKOHTAINEN TURVALLISUUS Ole varovainen, keskity toimenpiteiden suoritukseen ja käytä maalaisjärkeä sähkötoimisen työkalun käytön aikana. Älä käytä työkalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huolimattomuus sähkötoimisten työkalujen käytön aikana voi johtaa vakavaan henkilövahinkoon. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, turvajalkineiden, suojakypärän ja kuulosuojaimien käyttö asianmukaisissa olosuhteissa vähentää henkilövahinkojen vaaraa. Estä laitteen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä ennen laitteen kytkemistä verkkovirtalähteeseen ja/tai akkuun, nostamista tai kuljettamista. Sähkötoimisten työkalujen kuljettaminen virtakytkimeen koskien tai niiden kytkeminen virtalähteeseen silloin, kun virtakytkin on päällä, voi johtaa onnettomuuksiin. Poista säätöavaimet tai kytkimet ennen työkalun päälle kytkemistä. Työkalun pyörivään osaan kiinni jäänyt jakoavain tai avain voi johtaa henkilövahinkoihin. Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Työkalun hallinta on tällöin helpompaa odottamattomissa tilanteissa. Käytä asianmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet kaukana laitteen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni laitteen liikkuviin osiin. Jos pölynkeräys- ja poistolaitteita käytetään, varmista niiden hyvä kiinnitys ja asianmukainen käyttö. Pölynkeräysjärjestelmän käyttö voi vähentää pölyyn liittyviä vaaroja. Uppopumput yleiset turvallisuusohjeet TYÖKALUN KÄYTTÖ JA YLLÄPITO 2/23

3 Irrota pistoke verkkovirtalähteestä ja/tai akku työkalusta ennen sen säätöjen suorittamista, lisävarusteiden vaihtamista tai säilytykseen asettamista. Kyseiset varotoimenpiteet vähentävät sähkötoimisen työkalun vahingossa käynnistymisen vaaraa. Säilytä käyttämättömiä sähkötoimisia työkaluja lasten ulottumattomissa, älä myöskään anna sellaisten henkilöiden käyttää sähkötoimista työkalua, jotka eivät tunne laitetta tai ole lukeneet näitä ohjeita. Sähkötoimiset työkalut ovat vaarallisia kouluttamattomien henkilöiden käytössä. Ylläpidä sähkötoimisten työkalun kuntoa. Tarkista mahdolliset liikkuvien osien poikkeamat tai kiinni jäämiset, osien viat ja muut ominaisuudet, jotka voivat vaikuttaa sähkötoimisen työkalun käyttöön. Jos vaurioita löytyy, sähkötoiminen työkalu tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä työkaluista. Pidä leikkaavat työkalut terävinä ja puhtaina. Asianmukaisesti ylläpidetyt leikkaavat työkalut terävillä terillä eivät jää kiinni yhtä usein ja niiden hallinta on helpompaa. Uppopumput yleiset turvallisuusohjeet HUOLTO Anna pätevän teknikon korjata sähkötoiminen työkalu käyttäen vain alkuperäisten osien varaosia. Tällöin työkalun turvallisuus säilytetään. 3/23

4 YLEISTÄ WEDA90 uppopumput on suunniteltu lievästi likaantuneen veden pumppaamiseen. DESIGN Pumput ovat keveästä, ruostumattomasta alumiinista. Pumpattava vesi jäähdyttää myös moottorin. Pumput ovat «kytke ja pumppaa» rakenteisia ja ne on varustettu ylikuumennussuojalla. Mallit, joissa on pintarajakatkaisija voi käynnistää ja pysäyttää automaattisesti. Huomautus; pintarajakatkaisija aktivoituu vasta kun elektroodien välinen kaapeli pumpun yläpuolella poistetaan. Pintarajakatkaisija estää myös pumpun käynnistyksen jos kaksi vaihetta on kytketty väärin, n.k. vaihejärjestysvartija. Tämä toiminta toimii huolimatta siitä onko pintarajakatkaisija aktivoitu tai ei. Ainutlaatuisen rakenteensa ansiosta täydellisine tiivistepaketteineen koko paketin voi nopeasti vaihtaa asennuspaikalla. Vaativampiin projekteihin talo- ja tienrakennusalalla sekä kaivosteollisuutta varten pumpun juoksupyörä on kulutusta kestävästä kromiseosteräksestä, muut kulutusosat ovat kumipäällysteisiä. Kuluneetkin juoksupyörät voi säätää täysteholle. TEKNISET TIEDOT Pumppu WEDA90 Ulostuloputken suuaukko mm - (in) 100 (4 ) 150 (6 ) ph soveltuvuus 5-8 Nesteen ylin lämpötila 40 C Suurin upotussyvyys m - (ft) 20 - (67) Suurin raekoko mm (in) 7 (0,28) Paino (ilman kaapelia) kg - (lb) 95 - (209.4) Imusiivilä Neliskulmaiset reiät 7 x 43.5 mm Moottorin kierrosluku 50Hz (60Hz) (3420) Staattorin eristysluokka F (155 C) Jännite V Vaiheet Taajuus Hz Nimellisvirta A Nimellisteho (kw) L H L H 220V Muita jännitteitä kysyttäessä. Huom : 60 Hz pumppuja ei käytetä normaalisti Ruotsissa. TÄRKEÄÄ Yllä annetut tiedot on tarkoitettu vain yleiseksi kuvaukseksi, niitä ei taata eivätkä ne sisällä minkäänlaisia takuusitoumuksia. Sähkökaapelit (50Hz) 20 metriä 4x16mm² Kaikki kaapelit ovat tyyppiä HO7RNF polykloropen vaipalla. 4/23

5 35 220V V 440V cable section (mm2) cable length authorized (m) DIAGRAMMI 50Hz Power (hp) Electrical 60Hz Power (kw) Electrical A cco r d ing t o ISO A N N EX A Power (hp) A cco rd ing t o ISO A N N EX A Power (kw) A cco r d ing t o ISO A N N EX A Head (ft) Flow (US gpm) Curve Head x Flow : High head : Low head Flow (US gpm) A cco r d ing t o ISO A N N EX A Head (m) Flow (l/min) Curve Head x Flow : High head : Low head Flow (l/min) 5/23

6 MITOITUS KÄYTTÖOHJEET WEDA90 Mitat millimetreissä /inch TYHJENNYSLIITÄNTÄ, ULOSTULOPUTKEN SUUAUKKO P/N 4 Suuaukko letkuliitäntää varten, standardi 470W BSP-kierre 470W NPT - kierre 470W Suuaukko letkuliitäntää varten, standardi 470W BSP-kierre 470W NPT - kierre 470W ASENUS + adapteri 470W pumpun ja uuaukon välillä Pumppua ei saa käyttää räjähdysalttiissa/tulenarassa ympäristössä! Järjestä kaapelivedot niin etteivät liitännät joudu veteen. Ota huomioon sähköonnettomuusvaara. Pumppua ei saa koskaan nostaa sähkökaapelista! Liitä hyväksyttyä paineluokkaa oleva painejohto Pumppua käynnistettäessä paineletku voi nytkähdellä.. Ketään ei saa olla vedessä kun pumppu on käynnissä, esimerkiksi uima-altaassa. Tarkista, että pumppu seisoo vakaasti, tai ripusta se nostosankaan. Tarkista pyörimissuunta (ainoastaan 3-vaihepumput ), konekilven nuolista. Pyöriminen yhteen suuntaan, starttinykäisy toiseen. Pumppu käynnistyy heti kun se liitetään sähköverkkoon. Kun pumppu käynnistyy se nytkähtää voimakkaasti vastapäivään. Jos pyörimissuunta on väärä, kahden vaiheen järjestys täytyy muuttaa ( koskee vain 3- vaihepumppuja). Pyörimissuunta Starttinytkähtely 6/23

7 SÄHKÖLIITÄNTÄ KÄYTTÖOHJEET WEDA90 Tarkista, että pumpun tyyppikilven tiedot ovat yhtäpitäviä verkkojännitteen ja taajuuden kanssa. SÄHKÖASENNUKSEN SAA SUORITTAA VAIN PÄTEVÄ SÄHKÖASENTAJA. PAIKALLISIA ASENNUSMÄÄRÄYKSIÄ ON NOUDATETTAVA. Tarkista, että pumppu on oikein maadoitettu. Maadoitusjohdin on tehtävä hiukan pidemmäksi kuin vaihejohtimet. Jos moottoriletku irtoaa erehdyksessä, maadoitusjohtimen tulee olla viimeinen johdin, joka irtoaa liitännästä. Pumput on liitettävä hyväksyttyyn moottorisuojaan. SISÄÄNRAKENNETTU MOOTTORISUOJA Tarkista, että pumppu on irroitettu sähköverkosta ennen työn aloittamista! Pumpun sisäänrakennettu moottorisuoja katkaisee virran automaattisesti jos moottori kuumenee. Kun moottorisuoja on katkaissut virrantulon syy tähän täytyy määritellä ja vika on korjattava. Normaaliin työlämpötilaan jäähdyttämisen jälkeen kontaktori panee virran uudelleen päälle ja pumppu käynnistyy. VIANHAKU Vianhaku Syy Toimenpide Pumppu ei käynnisty. 1. Rikkinäiset sulakkeet 1. Vaihda sulakkeet 2. Kaapelirikko 2. Huolto 3. Virtakatko Juuttunut juoksupyörä 4. Puhdista pumpun alaosa 5. Rikkinäinen kontaktori 5. Huolto 6. Palanut staattorin käämi 6. Huolto 7. Väärä vaihejärjestys (3- vaihe) 7. Vaihda 2 vaihetta pistokkoskettimessa. Pumppu lähtee käyntiin mutta pysähtyy jälleen. 1. Pumppu käy takaperin. 1. Vaihda 2 vaihetta pistokoskettimessa. 2. Pumppu on liitetty väärään 2. Valitse oikea jännite. jännitteeseen. 3. Vaiherikko 3. Tarkista sulakkeet. 4. Tukkeutunut imusiivilä 4. Puhdista imusiivilä 5. Liian vähän vettä 5. Pysäytä pumppu 6. Alijännite jatkokaapelia käytettäessä. 6. Tarkista jännite/vaihda vahvempaan jatkokaapeliin. Pumppu käy mutta antaa liian vähän vettä. HOITO PUMPUN TUOTTO 7. Liian lämmin vesi. 7. Katkaise virta. 1. Kulunut pumpun juoksupyörä 1. Tarkista pumppu/vaihda juoksupyörä 2. Pumppu käy takaperin (3-vaihe) 2. Vaihda 2 vaihetta pistokoskettimessa. 3. Liian hento ja liian pitkä letku. 3. Vaihda vahvempaan. 4. Liian korkea nostokorkeus 4. Valitse suurempi pumppu. Sitä mukaa kun pumpun juoksupyörä kuluu pumppu on tarkistettava sen suorituskyvyn ylläpitämiseksi. Juoksupyörän ja diffusorin välisen välyksen tulee olla mahdollisimman pieni. Välys juoksupyörän ja 7/23

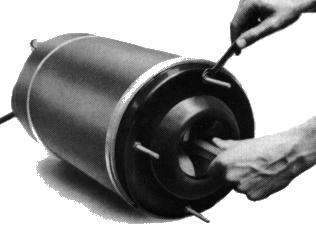

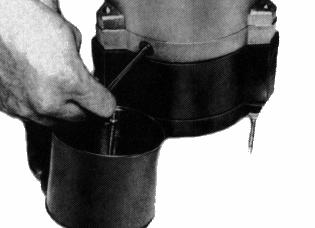

8 kulutusosan välillä voidaan hienosäätää aluslevyjen avulla. Hienosäätö tapahtuu siten, että vaarnamutterit kiristetään vuoronperään. Tarkistuksen jälkeen juoksupyörää täytyy voida pyörittää käsin. ÖLJYLAATU Kuv. 1 ja konsistenssi on tarkistettava joka kuudes kuukausi huollon yhteydessä. Jos öljy on emulgoitu veden kanssa tiivistepaketti täytyy purkaa roottoriakselista ja vaihtaa (Kts kuvaa 2 ) Merkki Öljylaatu Statoil Hydra Way HM32 Texaco Ranco Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus oil32 Öljymäärä: 5,2 L Kuluneissa juoksupyörissä voi olla erittäin terävät reunat! Käytä suojakäsineitä aina pumpun juoksupyörää käsitellessäsi! TARVIKKEET SARJAKYTKIN 6" NPT P/N 470W SARJAKYTKIN 6" BSP P/N 470W ULOSTULOAUKKO 8 LETKULLE ART.NR 470W TAKAISKUVENTTIILI 6" P/N 470W SINKKIANOODIT ART.NR 470W Kuv. 2 Suolaveden (joka on hyvin agressiivista alumiinille) pumppausta varten pumppu pitää suojata sinkkianoodeilla. ASENNUS 8/23

9 4 st jämnt fördelade runt ytterhöljet 4 st jämnt fördelade runt bottenplattan 9/23

10 KYTKENTÄKAAVIO LIITÄNTÄ 3-VAIHE VIIVÄSTETTY KÄYNNISTYS + YLIVIRTAUSRELE LIITÄNTÄ Y 3-VAIHE VIIVÄSTETTY KÄYNNISTYS + YLIVIRTAUSRELE 10/23

11 Ү / STARTTI 11/23

12 LISÄVARUSTUS YLIVIRTAUSRELE KÄYTTÖOHJEET WEDA90 WEDA90 pumppusarja on varustettu ylivirtausreleellä. Pumpuissa on uudelleenkäynnistysnappi kontaktorin kannessa. Jos ylivirtausrele pysäyttää pumpun pysähdyksen syy täytyy määritellä ennenkuin pumppu käynnistetään uudelleen releen uudelleenaktivoimiseksi. Suorakäynnistystä varten rele on säädetty moottorin nimellisvirtaan + 10 %. Y/D käynnistystä varten on säätö sama kuin nimellisvirtavahvuuden (katso pumpun tietokilpeä). Startti Jännite Art/Nr Suora 220V/440V-3-60Hz 470W Suora 500V-3-50Hz 470W Suora PINTARAJAKATKAISIJA NVB 230V/400V-3-50Hz 440V/500V-3-60Hz 470W WEDA90L pumppusarjan voi varustaa sisäänrakennetulla elektroonisella NVB-pintarajakatkaisijalla. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy automaattisesti kun veden pinta laskee niin että pumppu alkaa imeä ilmaa imusiivilän läpi.pintarajakatkaisijan voi kytkeä pois tekemällä ylityksen elektroodien väliin. NVB pintarajakatkaisijalla varustettu pumppu ei käynnisty jos 2 vaihetta on kytketty väärin, tai jos vaihe on pudonnut. Jos pumppu ei pysähdy kun vesi ylettyy imusiivilän tasolle, aukaise pumpun kansi ja hienosäädä NVB säätövastus (potentiometri) suuntaan «- «pumpun pysäyttämiseksi. Jos pumppu pysähtyy ennen kuin vesi saavuttaa siivilätason, säädä «+»-suuntaan Huom : Tämä toiminta ei toimi pumpuissa, jossa on korkea nostokorkeus. UUDELLEENRAKENNUSPAKETTI NVB 400V 50Hz 470W PINTARAJAKATKAISIJA NVB Sisäänrakennettu Pumppu, jossa on NVB pintarajakatkaisija, on varustettu elektroniikkakotelolla (1), joka syöttää alijännitevirtaa kahteen kontaktorin kannessa sijaitsevaan elektroodiin (3). Oikosulkujohto (4) on liitetty elektroodien väliin toimitettaessa. Tämän ansiosta pumppu voi käydä jatkuvasti. Huom. Pintarajakatkaisija aktivoituu vasta kun elektroodien välinen johto pumpun yläosassa on poistettu.. 12/23

13 Pintarajakatkaisijan toiminta KÄYTTÖOHJEET WEDA90 Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy kun se alkaa imeä ilmaa siivilän kautta.. Pumppu ei käynnisty jos kaksi vaihetta on kytketty väärin eikä pumppu voi käydä takaperin! Jos vaihejärjestys on virheellinen, vaihda kaksi vaihetta (mitkä tahansa) pistokoskettimessa. Huom.! Virta katkeaa aina jos vaihejärjestys on virheellinen ja pumppu pysähtyy esimerkiksi juoksupyörähaverin sattuessa tai jos juoksupyörä on hyvin kulunut tai imusiivilä tukkeutunut. Starttitason muuttaminen Käynnistystason voi nostaa (tai laskea) elektroodien pidennyslangoilla. Moottorisuoja Bimetallit (7)katkaisevat virran kontaktoriin (5) jos moottori ylikuumenee. Pysähdystason muuttaminen Jos pumppu ei pysähdy kun vesi on pumpattu pois, aukaise kontaktorin kansi ja käännä elektroniikkakotelon potentiometri (säätövastus) myötäpäivään kunnes pumppu pysähtyy. Jos pumppu pysähtyy liian aikaisin, käännä potentiometri vastapäivään. Katso elektroniikkakotelon nuolta (1). KYTKENTÄKAAVIO SÄÄTÖJÄ Hienosäätöä varten on olemassa kaksi eri potentiometriä : 1. "ResA" NVB-kotelon yläosassa 2. "ResB" kotelon sisäpuolella elektroonilaudalla (paneelilla). PUMPPU EI PYSÄHDY KUN VEDEN PINTA LASKEE ALLE SIIVILÄTASON A) Käännä «Res A» myötäpäivään! OK? B) Käännä «ResA» takaisin keskiasentoon! C) Vedä R-vaihekaapeli myös pintarajakatkaisijan kotelossa olevan toisen reiän läpi! OK? D) Käännä «Res A» myötäpäivään! OK? E) «Res A» takaisin keskiasentoon. F) Käännä «Res B» vastapäivään ( elektroonilaudalla - aukaise NVB-kotelo säädä ja sulje kotelo jälleen) OK? G) Käännä «Res B» yllämainitun (D):n mukaan siksi kunnes pumppu pysähtyy. Hienosäädä sitten «Res A»:n avulla. PUMPPU PYSÄHTYY ENNEN KUIN VEDEN PINTA LASKEE SIIVILÄTASON ALLE. A) Vain 1 kaapeli NVB kotelon yhden reiän läpi! B) Käännä «Res A» vastapäivään! OK? 13/23

14 C) «Res A» takaisin keskiasentoon! Käännä «Res B» myötäpäivään (elektroonilaudalla - aukaise NVB-kotelo, hienosäädä ja sulje kotelo jälleen) OK? D) Käännä «Res B» yllämainitun B):n mukaan kunnes pumppu pysähtyy vedenpinnan laskiessa siivilätasolle. Hienosäädä «Res A»:n avulla. E) Turn "Res B" according to B) above until the pump stops when the water level sinks down to the strainer. Fine adjust with "Res A". 14/23

15 VARAOSALUETTELO RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. 15/23

16 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number; MAINTENANCE KITS Part number Description Parts included 470W , 16, 24, 25, 27, 34, 36, 49, Gasket set Parts 50, 51, 63, 68, 70, 84, W Start button Y/D Parts 4, 5, 6, 7, 8, 9, 12, 13, W Start button direct start Parts 4, 5, 6, 7, 8, 9, 12, 13, W WEDA90L Low Wear part set 50Hz pressure 470W Wear part set WEDA90L Low 60Hz pressure 470W Wear part set WEDA90H High 50Hz pressure 470W Wear part set WEDA90H High 60Hz pressure 470W Rebuilding set NVB direct start V 4700W60015 Oil amount 2L - Parts 59, 79, 83, 89, 90. Parts 59, 79, 83, 89, 90. Parts 59, 89, 95, 96, 97, 99. Parts 59, 89, 95, 97, 99. Parts 11, 100, 101, 102, 103, 104, 105, 106, 107, /23

17 SPARE PARTS LIST KÄYTTÖOHJEET WEDA90 Ref Designation P/N Qty L 1 Handle complete 470W Rivet 4700W Data plate 470W Sealing 470W Washer 470W Sealing 470W Piston direct start 470W Piston Y/D start 470W Spring 470W Guide 470W Nut 4700W Cover V 470W Cover for NVB 470W Nut 4700W Washer 470W Screw 470W O-ring 4700W O-ring 4700W Plug 470W Sleeve V 470W Sleeve220V Y/D 470W Screw 4700W Thrust collar 470W Nut 4700W Stud bolt 4700W Top bracket 220V direct start 470W Top bracket V Y/D direct start 470W Top bracket VY/D start 470W Top bracket 230V for external protection 470W Top bracket 230V 470W Top bracket V external Y/D start without thermal protection 470W O-ring 4700W O-ring 4700W Stud bolt 470W O-ring 4700W Inner casing*** 470W Stud bolt 470W Stator See below Discharge 4" for hose 470W Discharge 4" BSP thread 470W Discharge 4" NPT thread 470W Washer 4700W Stud bolt 4700W O-ring 470W Jointing bracket Incl pos 12,32,33, W Discharge packing 470W Discharge 6" for hose 470W Discharge 6" BSP thread 470W Discharge 6" NPT thread 470W Cable inlet cpl.4x10mm V Y/D start incl. pos 44, W Cable inlet cpl.4x16mm 2 400V 470W incl. pos 44,49. Cable inlet cpl.4x25mm 2 230V incl. pos 44, W Cable 4x10mm V direct start 470W Cable 4x10mm 2 400V Y/Dstart 415V Y/D start 470W Cable 4x16mm 2 400V direct start 470W /23 Qty H

18 Ref Designation P/N Qty L Cable 4x16mm 2 400V Y/D start 470W Cable 4x25mm 2 230V+230/400V 470W Circlip 4700W Bearing 4700W Cable sleeve 4x10mm 2 470W Cable sleeve 4x16mm 2 470W Cable sleeve 4x25mm 2 470W Rotor*** 470W O-ring 4700W O-ring 4700W Seal unit cpl 470W Oil plug 470W Screw 4700W Wear plate 470W Nut 4700W Distance sleeve 470W Connection 470W Trim washer 470W Stop washer 470W Nut 470W Bearing bracket 470W O-ring 4700W Circlip 4700W Seal holder 470W Upper seal 470W Holder * 470W Holder ** 470W O-ring 470W Distance ring * 470W Distance ring ** 470W O-ring 4700W Bearing 470W Bearing cpl Incl pos 69,71 470W Bearing bracket 470W Washer 470W Lower seal 470W Oil bag Incl. pos W Seal clamp 470W Ring for oil bag 470W Impeller 50Hz 470W Impeller 60Hz 470W Washer 470W Impeller nut 470W Protective housing 470W Diffusor 470W O-ring 4700W O-ring 4700W Diffusor holder 470W Washer 4700W Washer 4700W Trim washer 470W Diffusor centre 470W Spring washer 4700W Strainer 470W Base plate 470W Screw 4700W Impeller 50 Hz 470W Impeller 60Hz 470W /23 Qty H

19 Ref Designation P/N Qty L 96 Diffusor 470W Spacer 470W Stud bolt 4700W Diffusor centre 470W Electrode 470W Washer 470W Nut 4700W Flat pin 4700W Bracket 470W Wiring diagram 470W Short circuit 470W Electronic unit NVB 400V 50Hz 470W Electronic unit NVB 440V 60Hz 470W Electronic unit NVB 220V 50Hz 470W Electronic unit NVB 240V 60Hz 470W Time relay V 470W Time relay Y9a 400V 470W Y/D Start cpl 400V 470W Over current relay 470W Bracket 470W Contactor See below Coil See page below Over current relay 220/440V60Hz 470W Over current relay 500V 50Hz 470W Over current relay 230/400V 50Hz and 440/500V60Hz 470W Short circuit 470W Bracket 470W Wiring diagram 470W Wiring diagram 470W Wiring diagram 470W Wiring diagram 220V-3-60Hz 470W Oil 2 l 4700W60015 x x 122 Oil 2 l 4700W60015 x x * Pumps with manufacturing N below ** Pumps with manufacturing N above *** Pumps with manufacturing N above Qty H STATOR and CONTACTOR Part Numbers Power supply Stator Contactor complete Coil for contactor Stator Unit ( ) 220V 3 60Hz 470W W W V Hz 470W W W W *415V 3 50Hz 470W W W W V Hz 470W W W W V Hz 470W W W * From S/N /23

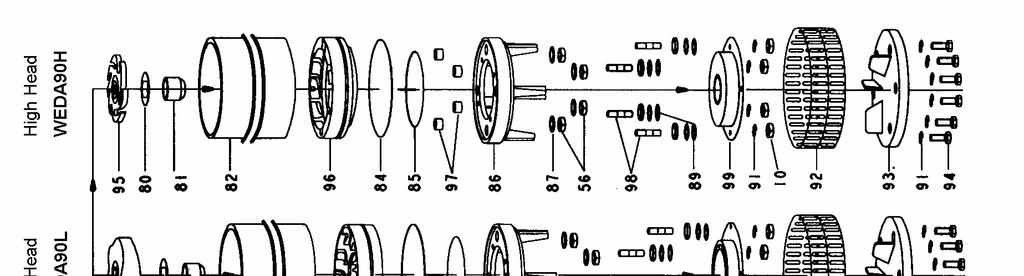

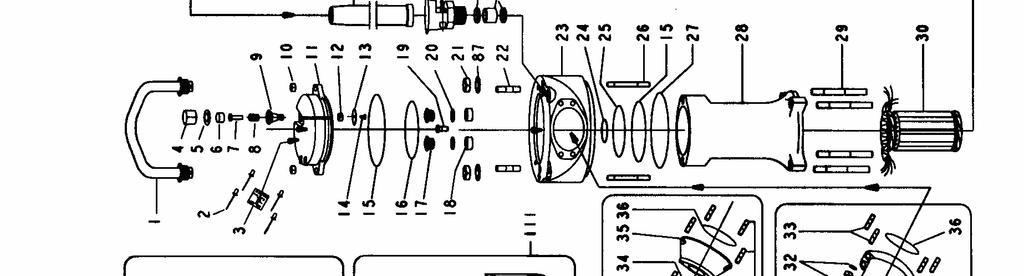

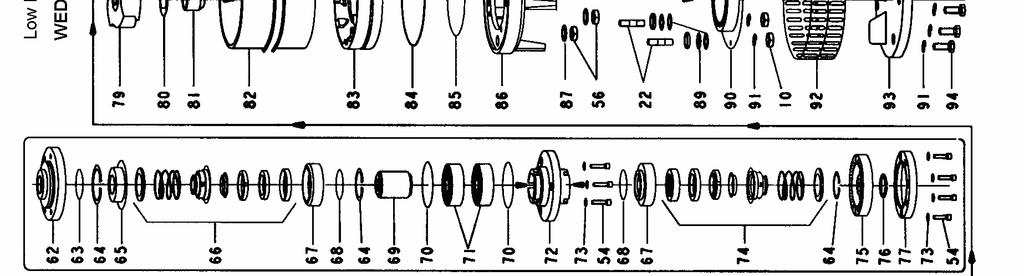

20 20/23

21 WEDA90L, WEDA90H 04/01 / /23

22 WEDA90L, WEDA90H 04 / 01 / /23

23 Factory address : P.O Box 63, Route de Neville, Saint Valery-en-caux, France, Tel: , Fax: We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
