1 Asennus, kiertopumppu TBPA GOLD/COMPACT 1. Yleistä Patteripiirin toisiopuolella olevan kiertopumpun avulla varmistetaan jäätymisvahtitoiminto, kun käytetään pattereita, joissa ei ole jäätymishalkeamissuojaa. Kiertopumpun mukana toimitetaan T-liitin, takaiskuventtiili ja säätöventtiili. Toimitettaessa T-liitin ja takaiskuventtiili on asennettu yhteen. Pumppu asennetaan liittimeen (3). Vesiliitäntä kytketään liittimeen (2), joka asennetaan pumppuun. Säätöventtiili toimitetaan irrallisena ja se asennetaan paluuputkeen. Kuvaus Pumpun ja säätöventtiilin kapasiteettikäyrät ja muut tiedot ovat seuraavilla sivuilla. Kuvassa 1 ja taulukossa kuvataan pumppusarjan sisältö. Kuva TBPA TBPA TBPA TBPA TBPA Kohta Määrä Nimitys < 0,09 l/s 0,091-0,17 l/s 0,171-0,35 l/s 0,351-0,6 l/s 0,601-1,0 l/ 1 1 Kiertopumppu Wilo Yonos PARA-RS 25/6 130 Yonos PARA-RS 25/6 130 Yonos PARA-RS 25/6 130 Yonos PARA-RS 25/6 130 Stratos PARA 25/ Liitin ja tiiviste DN 25 DN 25 DN 25 DN 25 DN Liitin ja tiiviste 4 1 T-putki, adusoitu DN 20 DN 20 DN 20 DN 25 DN Kuusikulmanippa 6 1 Takaiskuventt., jossa DN 20 DN 20 DN 20 DN 25 DN32 mäntä ja jousi 7 1 Säätöventtiili STAD DN 10 DN 15 DN 20 DN 25 DN32 TBPA TBPA Kohta Määrä Nimitys 1,01-1,5 l/s 1,501-2,5 l/s 1 1 Kiertopumppu Wilo Stratos PARA 25/1-8 Stratos PARA 30/ Liitin ja tiiviste DN 25 DN Liitin ja tiiviste 4 1 T-putki, adusoitu DN 40 DN Kuusikulmanippa 6 1 Takaiskuventt., jossa mäntä DN 40 DN 50 ja jousi 7 1 Säätöventtiili STAD DN 40 DN 50 Oikeus muutoksiin pidätetään. 1

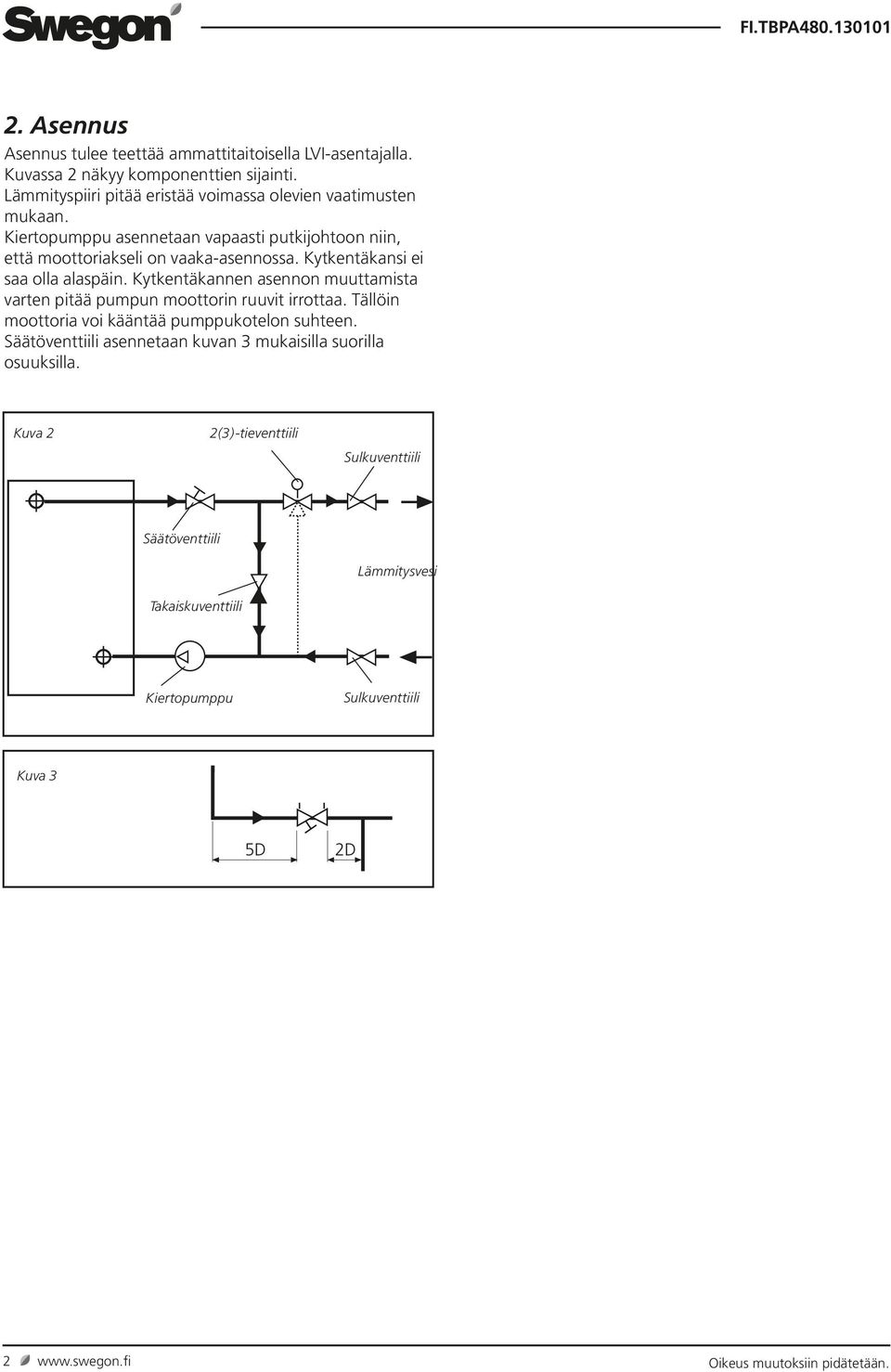

2 2. Asennus Asennus tulee teettää ammattitaitoisella LVI-asentajalla. Kuvassa 2 näkyy komponenttien sijainti. Lämmityspiiri pitää eristää voimassa olevien vaatimusten mukaan. Kiertopumppu asennetaan vapaasti putkijohtoon niin, että moottoriakseli on vaaka-asennossa. Kytkentäkansi ei saa olla alaspäin. Kytkentäkannen asennon muuttamista varten pitää pumpun moottorin ruuvit irrottaa. Tällöin moottoria voi kääntää pumppukotelon suhteen. Säätöventtiili asennetaan kuvan 3 mukaisilla suorilla osuuksilla. Kuva 2 2(3)-tieventtiili Sulkuventtiili Säätöventtiili Takaiskuventtiili Lämmitysvesi Kiertopumppu Sulkuventtiili Kuva 3 5D 2D 2 Oikeus muutoksiin pidätetään.

3 3. Sähkökytkentä Sähkökytkennän saa tehdä vain valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. Kiertopumpun käyttöjännite on 1 x 230 V, 50 Hz. Pumpussa on juuttumissuojattu moottori, minkä vuoksi moottorin suojausta ei tarvita. 3.1 Yonos PARA-RS 3.2 Stratos PARA GOLD RX/PX/CX/SD Kuva 4a Sähkökaappi Ohjausyksikön liitin 5 6 DIN-kiskon liitin L N GOLD RX/PX/CX/SD Kuva 4c Ohjausyksikön liitin 5 6 DIN-kiskon liitin L N SSM* * SSM = Summahälytys (Sallittu kuormitus 1 A, 250 V~) Kiertovesipumppu Kiertovesipumppu GOLD LP/COMPACT Kuva 4b DIN-kiskon liitin IQnomic L N Outp. 1* Outp. 2* Vaihtoehtoinen kytkentä 1 2 * Releen toiminnaksi valitaan lämmityslähtö käsipäätteessä, katso Asennus- ja hoito-ohje. Kiertopumppu Oikeus muutoksiin pidätetään. 3

4 4. Kiertovesipumput, märkä moottori Mitoituskäyrästö Yonos PARA-RS 25/6 130 Sähköiset tiedot Taajuus: Nimellisjännite: Nimellisteho: Virta: Tehonkulutus: Pyörimisnopeus: Moottorisuoja: 50 / 60 Hz 1 x 230 V 37 W 0,028-0,44 A 3-45 W r/min Integroitu Yleiskatsaus pumpun tiedot Lämpötila-alue ympäristön lämpötilassa 57 C: 0 C 95 C Suurin käyttöpaine: 6 baaria Putkiliitäntä: 1 suurin staattinen paine: PN 6 Kotelointiluokka: IPx4D Eristysluokka: F Paino: 2 kg 4 Oikeus muutoksiin pidätetään.

5 Mitoituskäyrästö Stratos PARA 25/1-8 Sähköiset tiedot Taajuus: Nimellisjännite: Nimellisteho: Virta: Tehonkulutus: Pyörimisnopeus: Moottorisuoja: 50 / 60 Hz 1 x 230 V 100 W 0,13-1,20 A W r/min Integroitu Yleiskatsaus pumpun tiedot Lämpötila-alue ympäristön lämpötilassa 40 C: -10 C +110 C Suurin käyttöpaine: 10 baaria Putkiliitäntä: 1,5 suurin staattinen paine: PN 10 Kotelointiluokka: IP 44 Eristysluokka: F Paino: 3,7 kg Oikeus muutoksiin pidätetään. 5

6 Mitoituskäyrästö Stratos PARA 30/1-12 Sähköiset tiedot Taajuus: Nimellisjännite: Nimellisteho: Virta: Tehonkulutus: Pyörimisnopeus: Moottorisuoja: 50 / 60 Hz 1 x 230 V 200 W 0,22-1,37 A W r/min Integroitu Yleiskatsaus pumpun tiedot Lämpötila-alue ympäristön lämpötilassa 40 C: -10 C +110 C Suurin käyttöpaine: 10 baaria Putkiliitäntä: 2 suurin staattinen paine: PN 10 Kotelointiluokka: IP X4D Eristysluokka: F Paino: 5,5 kg 6 Oikeus muutoksiin pidätetään.

7 5. Säätöventtiili STAD Yleistä Tyhjennys Venttiileissä, joissa ei ole tyhjennysnippaa, on peiteholkki. Peiteholkki voidaan korvata lisävarusteena saatavalla tyhjennyssarjalla. Mittausliitäntä Mittausliitäntä on itsetiivistyvä. Kansi irrotetaan mittausta varten, minkä jälkeen mittausneula työnnetään itsetiivistyvän mittausliitännän läpi. Tekniset ominaisuudet Käyttöalue Lämmitys- ja jäähdytysjärjestelmät. Käyttövesijärjestelmät. Toiminnot Säätö, painehäviö- ja virtausmittaus, sulku ja tyhjennys. Esisäätö Venttiili säädetään seuraavasti tietylle painehäviölle, jota vastaa numero 2,3 käyrästössä: 1. Sulje venttiili kokonaan (kuva 5). 2. Avaa venttiiliä 2,3 kierrosta (kuva 6). 3. Kierrä sisäkaraa 3 mm kuusiokoloavaimella myötäpäivään vasteeseen saakka. 4. Venttiili on nyt säädetty. Säätö tarkastetaan sulkemalla venttiili. Osoittimen tulee nyt näyttää 0,0. Sen jälkeen venttiili avataan vasteeseen saakka. Osoittimen tulee nyt näyttää säätöarvoa, tässä tapauksessa 2,3 (kuva 6). Oikean venttiilikoon ja esisäädön (painehäviö) määrittämistä varten on käyrästöt, joissa kullekin venttiilikoolle näytetään painehäviö eri asetuksilla ja virtauksilla. Täysin auki vastaa 4 kierrosta (kuva 7). Venttiilin avaaminen tätä suuremmalle ei lisää kapasiteettia. Paineluokka PN 20. Lämpötila Suurin käyttölämpötila: 120 C. Alin käyttölämpötila: -20 C. Materiaali Venttiilit on valmistettu AMETAL -seoksesta. Pesän tiiviste: Kartio, jossa O-rengas (EPDM). Karan tiiviste: O-rengas EPDM polyamidia. Käsipyörä: Polyamidi. AMETAL on TA Hydronics yhtiön valmistama sinkkikadon kestävä seos. Merkintä Kotelo: PN 20/150, DN ja tuumamerkintä. Käsipyörä: Venttiilityyppi ja DN. Kv-arvo Putkiston laskentaan voidaan käyttää alla olevia arvoja tai seuraavan sivun käyrästöä. Kuva 5 Suljettu venttiili 0 0 Kuva 7 Täysin avattu venttiili 4 0 Kuva 6 2,3 kierrosta avattu 2 3 DN Kierroksia 10/09 15/ ,5-0,127 0,511 0,60 1,14 1,75 2,56 1 0,090 0,212 0,757 1,03 1,90 3,30 4,20 1,5 0,137 0,314 1,19 2,10 3,10 4,60 7,20 2 0,260 0,571 1,90 3,62 4,66 6,10 11,7 2,5 0,480 0,877 2,80 5,30 7,10 8,80 16,2 3 0,826 1,38 3,87 6,90 9,50 12,6 21,5 3,5 1,26 1,98 4,75 8,00 11,8 16,0 26,5 4 1,47 2,52 5,70 8,70 14,2 19,2 33,0 Oikeus muutoksiin pidätetään. 7

8 6. Käyrästö Tässä käyrästössä näkyy painehäviö venttiilin yli. Virtaus- Kv-painehäviö-pylväät yhdistävä suora viiva osoittaa tietojen välisen yhteyden. Venttiilikokokohtainen asento saadaan piirtämällä vaakaviiva saadusta Kv-arvosta. Esimerkki Haettu Esisäätö DN25:lle, kun haluttu virtaus on 1,6 m 3 /h ja painehäviö 10 kpa. Ratkaisu Piirrä viiva 1,6 m 3 /h ja 10 kpa välille. Tämä antaa tulokseksi Kv=5. Piirrä sitten vaakaviiva Kv-arvosta DN25-pylvääseen, jolloin tulos on 2,35 kierrosta. 8 HUOM! Jos virtausarvo on käyrästön ulkopuolella, käyrästöä voidaan käyttää seuraavasti: Lähde liikkeelle edellä annetusta esimerkistä, jossa arvot olivat 10 kpa, Kv=5 ja virtaus 1,6 m 3 /h. Arvoilla 10 kpa ja Kv=0,5 saadaan virtaukseksi 0,16 m 3 /h ja arvolla Kv=50 virtaus on 16 m 3 /h. Kullekin annetulle painehäviötapaukselle voidaan siis lukea 0,1- tai 10-kertainen virtaus ja Kv-arvo. Oikeus muutoksiin pidätetään.
