1 WEDA LINE Uppopumppu WEDA 50 KÄYTTÖOHJEET JA VARAOSALUETTELO Manual number : 470W367056_FIN_NO.DOC Rev. : F

2 YLEISET TURVALLISUUSOHJEET VAROITUS Lue kaikki merkillä merkityt turvallisuusohjeet sekä kaikki ohjeet SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET TULEVIA KÄYTTÖKERTOJA VARTEN. Uppopumput yleiset turvallisuusohjeet TYÖALUE Pidä työalue puhtaana ja varmista sen hyvä valaistus. Sekasotkuiset työtasot ja huonosti valaistut tilat voivat aiheuttaa onnettomuuksia. Älä käytä uppopumput räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkötoimiset työkalut tuottavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. Pidä sivulliset, lapset ja vierailijat kaukana uppopumput sen käytön aikana. Häiriöt voivat johtaa hallinnan menetykseen. Uppopumput yleiset turvallisuusohjeet SÄHKÖTURVALLISUUS Uppopumput pistokkeiden on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita maadoitettujen sähkötoimisten työkalujen kanssa. Muuttamattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. Älä koske maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, liesiin tai jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. Älä altista sähkötoimisia työkaluja vesisateelle tai kosteudelle. Jos sähkötoimisen työkalun sisälle pääsee vettä, sähköiskun vaara on on suurempi. Älä käytä johtoa väärin. Älä koskaan kuljeta työkalua tai vedä pistoketta pistorasiasta johdosta kiinni pitäen. Suojaa johto kuumuudelta, öljyltä, teräviltä reunoilta ja liikkuvilta osilta. Jos johdot ovat vaurioituneet, sähköiskun vaara on suurempi. Suojaa virransyöttö vikavirtasuojakytkimellä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Uppopumput yleiset turvallisuusohjeet HENKILÖKOHTAINEN TURVALLISUUS Ole varovainen, keskity toimenpiteiden suoritukseen ja käytä maalaisjärkeä sähkötoimisen työkalun käytön aikana. Älä käytä työkalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huolimattomuus sähkötoimisten työkalujen käytön aikana voi johtaa vakavaan henkilövahinkoon. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, turvajalkineiden, suojakypärän ja kuulosuojaimien käyttö asianmukaisissa olosuhteissa vähentää henkilövahinkojen vaaraa. Estä laitteen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä ennen laitteen kytkemistä verkkovirtalähteeseen ja/tai akkuun, nostamista tai kuljettamista. Sähkötoimisten työkalujen kuljettaminen virtakytkimeen koskien tai niiden kytkeminen virtalähteeseen silloin, kun virtakytkin on päällä, voi johtaa onnettomuuksiin. Poista säätöavaimet tai kytkimet ennen työkalun päälle kytkemistä. Työkalun pyörivään osaan kiinni jäänyt jakoavain tai avain voi johtaa henkilövahinkoihin. Älä kurkottele. Varmista aina hyvä jalansija ja tasapaino. Työkalun hallinta on tällöin helpompaa odottamattomissa tilanteissa. Käytä asianmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet kaukana laitteen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni laitteen liikkuviin osiin. Jos pölynkeräys- ja poistolaitteita käytetään, varmista niiden hyvä kiinnitys ja asianmukainen käyttö. Pölynkeräysjärjestelmän käyttö voi vähentää pölyyn liittyviä vaaroja. Uppopumput yleiset turvallisuusohjeet TYÖKALUN KÄYTTÖ JA YLLÄPITO Irrota pistoke verkkovirtalähteestä ja/tai akku työkalusta ennen sen säätöjen suorittamista, lisävarusteiden vaihtamista tai säilytykseen asettamista. Kyseiset varotoimenpiteet vähentävät sähkötoimisen työkalun vahingossa käynnistymisen vaaraa. 2/20

3 Säilytä käyttämättömiä sähkötoimisia työkaluja lasten ulottumattomissa, älä myöskään anna sellaisten henkilöiden käyttää sähkötoimista työkalua, jotka eivät tunne laitetta tai ole lukeneet näitä ohjeita. Sähkötoimiset työkalut ovat vaarallisia kouluttamattomien henkilöiden käytössä. Ylläpidä sähkötoimisten työkalun kuntoa. Tarkista mahdolliset liikkuvien osien poikkeamat tai kiinni jäämiset, osien viat ja muut ominaisuudet, jotka voivat vaikuttaa sähkötoimisen työkalun käyttöön. Jos vaurioita löytyy, sähkötoiminen työkalu tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä työkaluista. Pidä leikkaavat työkalut terävinä ja puhtaina. Asianmukaisesti ylläpidetyt leikkaavat työkalut terävillä terillä eivät jää kiinni yhtä usein ja niiden hallinta on helpompaa. Uppopumput yleiset turvallisuusohjeet HUOLTO Anna pätevän teknikon korjata sähkötoiminen työkalu käyttäen vain alkuperäisten osien varaosia. Tällöin työkalun turvallisuus säilytetään. 3/20

4 YLEISTÄ WEDA50 uppopumput on suunniteltu lievästi likaantuneen veden pumppaamiseen. DESIGN Pumput ovat keveästä, ruostumattomasta alumiinista. Pumpattava vesi jäähdyttää myös moottorin. Pumput ovat «kytke ja pumppaa» rakenteisia ja ne on varustettu ylikuumennussuojalla. Mallit, joissa on pintarajakatkaisija voi käynnistää ja pysäyttää automaattisesti. Huomautus; pintarajakatkaisija aktivoituu vasta kun elektroodien välinen kaapeli pumpun yläpuolella poistetaan. Pintarajakatkaisija estää myös pumpun käynnistyksen jos kaksi vaihetta on kytketty väärin, n.k. vaihejärjestysvartija. Tämä toiminta toimii huolimatta siitä onko pintarajakatkaisija aktivoitu tai ei. Ainutlaatuisen rakenteensa ansiosta täydellisine tiivistepaketteineen koko paketin voi nopeasti vaihtaa asennuspaikalla. Vaativampiin projekteihin talo- ja tienrakennusalalla sekä kaivosteollisuutta varten pumpun juoksupyörä on kulutusta kestävästä kromiseosteräksestä, muut kulutusosat ovat kumipäällysteisiä. Kuluneetkin juoksupyörät voi säätää täysteholle. TEKNISET TIEDOT Pumppu WEDA50 Ulostuloputken suuaukko mm - (in) 80 (3 ) 100 (4 ) ph soveltuvuus 5-8 Nesteen ylin lämpötila 40 C Suurin upotussyvyys m - (ft) 20 - (67) Suurin raekoko mm (in) 6 (0,24) Paino (ilman kaapelia) kg - (lb) 55 - (121) Imusiivilä Neliskulmaiset reiät 6 x 32.5 mm Moottorin kierrosluku 50Hz (60Hz) (3420) Staattorin eristysluokka F (155 C) Jännite V Vaiheet Taajuus Hz Nimellisvirta A Nimellisteho (kw) L N H L N H Muita jännitteitä kysyttäessä. Huom : 60 Hz pumppuja ei käytetä normaalisti Ruotsissa. TÄRKEÄÄ Yllä annetut tiedot on tarkoitettu vain yleiseksi kuvaukseksi, niitä ei taata eivätkä ne sisällä minkäänlaisia takuusitoumuksia. Power cables (50Hz) 20 metriä 4x2.5mm² Kaikki kaapelit ovat tyyppiä HO7RN-F polykloropen vaipalla. 4/20

5 10 220V 400V 440V 500V cable section (mm2) 6 4 2,5 1,5 DIAGRAMMI 50Hz cable length authorized (m) 60Hz Power (kw) Electrical Power (hp) Electrical A cco rd ing t o ISO AN N EX A A cco rd ing t o ISO AN N EX A 9,00 1 Power (kw) Power (hp) 6,00 3, , Flow (m3/h) Curve Head x Flow Flow (US gpm) Curve Head x Flow A cco rd ing t o ISO A N N EX A Head (m) : High head : Medium head 10 3 : Low head Flow (l/min) A cco rd ing t o ISO A N N EX A Head (ft) 140,00 120,00 1 : High head 100,00 80,00 60,00 2 : Medium head 40,00 3 : Low head 20,00 0, Flow (US gpm) 5/20

6 MITOITUS Mitat millimetreissä /inch TYHJENNYSLIITÄNTÄ, (SUUAUKKO) ASENUS P/N 3 Suuaukko letkuliitäntää varten 470W kahdella letkukiinnikkeellä 3 BSP-kierre 470W NPT-kierre 470W Letku, kahdella letkukiinnikkeellä 470W BSP-kierre 470W NPT-kierre 470W Pumppua ei saa käyttää räjähdysalttiissa/tulenarassa ympäristössä! Järjestä kaapelivedot niin etteivät liitännät joudu veteen. Ota huomioon sähköonnettomuusvaara. Pumppua ei saa koskaan nostaa sähkökaapelista! Liitä hyväksyttyä paineluokkaa oleva painejohto Pumppua käynnistettäessä paineletku voi nytkähdellä.. Ketään ei saa olla vedessä kun pumppu on käynnissä, esimerkiksi uima-altaassa. Tarkista, että pumppu seisoo vakaasti, tai ripusta se nostosankaan. Tarkista pyörimissuunta (ainoastaan 3-vaihepumput ), konekilven nuolista. Pyöriminen yhteen suuntaan, starttinykäisy toiseen. Pumppu käynnistyy heti kun se liitetään sähköverkkoon. Kun pumppu käynnistyy se nytkähtää voimakkaasti vastapäivään. Jos pyörimissuunta on väärä, kahden vaiheen järjestys täytyy muuttaa ( koskee vain 3- vaihepumppuja). Pyörimissuunta Starttinytkähtely 6/20

7 SÄHKÖLIITÄNTÄ KÄYTTÖOHJEET WEDA 50 Tarkista, että pumpun tyyppikilven tiedot ovat yhtäpitäviä verkkojännitteen ja taajuuden kanssa. SÄHKÖASENNUKSEN SAA SUORITTAA VAIN PÄTEVÄ SÄHKÖASENTAJA. PAIKALLISIA ASENNUSMÄÄRÄYKSIÄ ON NOUDATETTAVA. Tarkista, että pumppu on oikein maadoitettu. Maadoitusjohdin on tehtävä hiukan pidemmäksi kuin vaihejohtimet. Jos moottoriletku irtoaa erehdyksessä, maadoitusjohtimen tulee olla viimeinen johdin, joka irtoaa liitännästä. Pumput on liitettävä hyväksyttyyn moottorisuojaan. SISÄÄNRAKENNETTU MOOTTORISUOJA Tarkista, että pumppu on irroitettu sähköverkosta ennen työn aloittamista! Pumpun sisäänrakennettu moottorisuoja katkaisee virran automaattisesti jos moottori kuumenee. Kun moottorisuoja on katkaissut virrantulon syy tähän täytyy määritellä ja vika on korjattava. Normaaliin työlämpötilaan jäähdyttämisen jälkeen kontaktori panee virran uudelleen päälle ja pumppu käynnistyy. VIANHAKU Vianhaku Syy Toimenpide Pumppu ei käynnisty. 1. Rikkinäiset sulakkeet 1. Vaihda sulakkeet 2. Kaapelirikko 2. Huolto 3. Virtakatko Juuttunut juoksupyörä 4. Puhdista pumpun alaosa 5. Rikkinäinen kontaktori 5. Huolto 6. Palanut staattorin käämi 6. Huolto 7. Väärä vaihejärjestys (3- vaihe) 7. Vaihda 2 vaihetta pistokkoskettimessa. Pumppu lähtee käyntiin mutta pysähtyy jälleen. 1. Pumppu käy takaperin. 1. Vaihda 2 vaihetta pistokoskettimessa. 2. Pumppu on liitetty väärään 2. Valitse oikea jännite. jännitteeseen. 3. Vaiherikko 3. Tarkista sulakkeet. 4. Tukkeutunut imusiivilä 4. Puhdista imusiivilä 5. Liian vähän vettä 5. Pysäytä pumppu 6. Alijännite jatkokaapelia käytettäessä. 6. Tarkista jännite/vaihda vahvempaan jatkokaapeliin. Pumppu käy mutta antaa liian vähän vettä. HOITO PUMPUN TUOTTO 7. Liian lämmin vesi. 7. Katkaise virta. 1. Kulunut pumpun juoksupyörä 1. Tarkista pumppu/vaihda juoksupyörä 2. Pumppu käy takaperin (3-vaihe) 2. Vaihda 2 vaihetta pistokoskettimessa. 3. Liian hento ja liian pitkä letku. 3. Vaihda vahvempaan. 4. Liian korkea nostokorkeus 4. Valitse suurempi pumppu. Sitä mukaa kun pumpun juoksupyörä kuluu pumppu on tarkistettava sen suorituskyvyn ylläpitämiseksi. Juoksupyörän ja diffusorin välisen välyksen tulee olla mahdollisimman pieni. Välys juoksupyörän ja kulutusosan välillä voidaan hienosäätää aluslevyjen avulla. Hienosäätö tapahtuu siten, että vaarnamutterit kiristetään vuoronperään. Tarkistuksen jälkeen juoksupyörää täytyy voida pyörittää käsin. 7/20

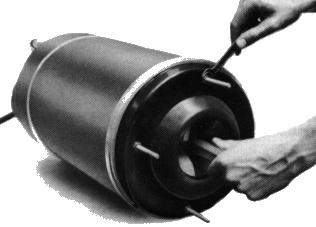

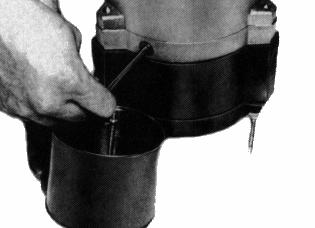

8 ÖLJYLAATU Kuv. 1 ja konsistenssi on tarkistettava joka kuudes kuukausi huollon yhteydessä. Jos öljy on emulgoitu veden kanssa tiivistepaketti täytyy purkaa roottoriakselista ja vaihtaa (Kts kuvaa 2 ) Merkki Öljylaatu Statoil Hydra Way HM32 Texaco Ranco Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus oil32 Öljymäärä: 1,4 L Kuluneissa juoksupyörissä voi olla erittäin terävät reunat! Käytä suojakäsineitä aina pumpun juoksupyörää käsitellessäsi! KUNNOSSAPITOSARJA Art. Nr. Nimitys Sisältyvät osat Kuv W Tiivistepaketti Pos 7, 11, 27, 28, 36, 40, 42, 53, 57, 61, 64, 74, W Kulutusosasarja WEDA50L - 50Hz - Matalapaine Pos 34, 48, 69, 75, 77, W Kulutusosasarja WEDA50L - 60Hz - Matalapaine Pos 34, 48, 69, 75, 77, W Kulutusosasarja WEDA50N - 50Hz - Normaalipaine Pos 34, 48, 70, 76, 77, W Kulutusosasarja WEDA50N - 60Hz - Normaalipaine Pos 34, 48, 70, 76, 77, W Kulutusosasarja WEDA50H - 50Hz - Korkeapaine Pos 9, 34, 48, 71, 74, 81, 82, 83, 84, 86, 87, W Kulutusosasarja WEDA50H - 60Hz - Korkeapaine Pos 9,34,48,71,74,81,82,83,84,86,87, W60015 Öljymäärä 2 l - Huomautus: Katso varaosaluetteloa 8/20

9 TARVIKKEET KÄYTTÖOHJEET WEDA 50 SARJAKYTKENTÄPAKETTI 4 LETKULIITÄNTÄ ART.470W TAKAISKUVENTTIILI 4 ART.NR 470W SINKKIANOODIT ART.NR 470W Suolaveden (joka on hyvin agressiivista alumiinille) pumppausta varten pumppu pitää suojata sinkkianoodeilla. ASENNUS 4 st jämnt fördelade runt ytterhöljet 4 st jämnt fördelade runt bottenplattan KYTKENTÄKAAVIO KYTKENTÄKAAVIO LIITÄNTÄ 3-VAIHE 9/20

10 KYTKENTÄKAAVIO Y LIITÄNTÄ 3-VAIHE KAKSOISJÄNNITE Y 3-VAIHE PINTARAJAKATKAISIJA NVB WEDA50N/L pumppusarjan voi varustaa sisäänrakennetulla elektroonisella NVB-pintarajakatkaisijalla. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy automaattisesti kun veden pinta laskee niin että pumppu alkaa imeä ilmaa imusiivilän läpi.pintarajakatkaisijan voi kytkeä pois tekemällä ylityksen elektroodien väliin. NVB pintarajakatkaisijalla varustettu pumppu ei käynnisty jos 2 vaihetta on kytketty väärin, tai jos vaihe on pudonnut. Jos pumppu ei pysähdy kun vesi ylettyy imusiivilän tasolle, aukaise pumpun kansi ja hienosäädä NVB säätövastus (potentiometri) suuntaan «- «pumpun pysäyttämiseksi. Jos pumppu pysähtyy ennen kuin vesi saavuttaa siivilätason, säädä «+»-suuntaan Huom : Tämä toiminta ei toimi pumpuissa, jossa on korkea nostokorkeus. UUDELLEENRAKENNUSPAKETTI NVB (SARJANUMEROSTA ALKAEN). 400V 50Hz 470W V 60Hz 470W V 50Hz 470W V 60Hz 470W /20

11 PINTARAJAKATKAISIJA NVB Sisäänrakennettu Pumppu, jossa on NVB pintarajakatkaisija, on varustettu elektroniikkakotelolla (1), joka syöttää alijännitevirtaa kahteen kontaktorin kannessa sijaitsevaan elektroodiin (3). Oikosulkujohto (4) on liitetty elektroodien väliin toimitettaessa. Tämän ansiosta pumppu voi käydä jatkuvasti. Huom. Pintarajakatkaisija aktivoituu vasta kun elektroodien välinen johto pumpun yläosassa on poistettu.. Pintarajakatkaisijan toiminta Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy kun se alkaa imeä ilmaa siivilän kautta.. Pumppu ei käynnisty jos kaksi vaihetta on kytketty väärin eikä pumppu voi käydä takaperin! Jos vaihejärjestys on virheellinen, vaihda kaksi vaihetta (mitkä tahansa) pistokoskettimessa. Huom.! Virta katkeaa aina jos vaihejärjestys on virheellinen ja pumppu pysähtyy esimerkiksi juoksupyörähaverin sattuessa tai jos juoksupyörä on hyvin kulunut tai imusiivilä tukkeutunut. Starttitason muuttaminen Käynnistystason voi nostaa (tai laskea) elektroodien pidennyslangoilla. Moottorisuoja Bimetallit (7)katkaisevat virran kontaktoriin (5) jos moottori ylikuumenee. Pysähdystason muuttaminen Jos pumppu ei pysähdy kun vesi on pumpattu pois, aukaise kontaktorin kansi ja käännä elektroniikkakotelon potentiometri (säätövastus) myötäpäivään kunnes pumppu pysähtyy. Jos pumppu pysähtyy liian aikaisin, käännä potentiometri vastapäivään. Katso elektroniikkakotelon nuolta (1). 11/20

12 KYTKENTÄKAAVIO SÄÄTÖJÄ Hienosäätöä varten on olemassa kaksi eri potentiometriä : 1. "ResA" NVB-kotelon yläosassa 2. "ResB" kotelon sisäpuolella elektroonilaudalla (paneelilla). PUMPPU EI PYSÄHDY KUN VEDEN PINTA LASKEE ALLE SIIVILÄTASON A) Käännä «Res A» myötäpäivään! OK? B) Käännä «ResA» takaisin keskiasentoon! C) Vedä R-vaihekaapeli myös pintarajakatkaisijan kotelossa olevan toisen reiän läpi! OK? D) Käännä «Res A» myötäpäivään! OK? E) «Res A» takaisin keskiasentoon. F) Käännä «Res B» vastapäivään ( elektroonilaudalla - aukaise NVB-kotelo säädä ja sulje kotelo jälleen) OK? G) Käännä «Res B» yllämainitun (D):n mukaan siksi kunnes pumppu pysähtyy. Hienosäädä sitten «Res A»:n avulla. PUMPPU PYSÄHTYY ENNEN KUIN VEDEN PINTA LASKEE SIIVILÄTASON ALLE. A) Vain 1 kaapeli NVB kotelon yhden reiän läpi! B) Käännä «Res A» vastapäivään! OK? C) «Res A» takaisin keskiasentoon! Käännä «Res B» myötäpäivään (elektroonilaudalla - aukaise NVB-kotelo, hienosäädä ja sulje kotelo jälleen) OK? D) Käännä «Res B» yllämainitun B):n mukaan kunnes pumppu pysähtyy vedenpinnan laskiessa siivilätasolle. Hienosäädä «Res A»:n avulla. 12/20

13 VARAOSALUETTELO RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. 13/20

14 SPARE PARTS Note : To place spare parts order, use : - The serial number of the machine - The description and part number; Ref Designation P/N Qty Qty Qty L N H 1 Handle complete 470W Data plate (CE) 470W Data plate (CSA) 470W Cable 4x2.5mm 2 20m 470W Cable 4x4 mm 2 20m 470W Cable CSA SOW 4xAWG14 20m 470W Rivet 4700W Nut 4700W Contactor cover 470W Contactor cover for NVB 470W O-ring 470W Nut 4700W Washer 4700W Teflon washer 470W Stud bolt 4700W Top bracket 470W Cable sleeve 4x2.5 mm 2 470W Cable sleeve 4x4 mm 2 470W Cable inlet cpl 4x4mm 2 Incl. Pos 19,20,21,22,23 and W Cable inlet cpl 4x2.5mm 2 Incl. Pos 17,18,21,22,14 and26 470W Discharge gasket 470W O-ring 4700W Stud bolt 470W Inner casing 470W Discharge 4" for hose 470W Discharge 4" BSP thread 470W Discharge 4" NPT thread 470W Discharge 3" for hose 470W Discharge 3" BSP thread 470W Discharge 3" NPT thread 470W Stud bolt 4700W Stud bolt 470W Stud bolt 470W Stator See page O-ring 4700W Ball bearing 4700W Oil 2 l 4700W60015 x x x 39 Rotor 470W O-ring 4700W Oil plug 470W O-ring 4700W Seal unit complete 470W Screw 4700W Wear plate 470W Driving sleeve 470W Support washer 470W Trimming spacer 470W Nut 470W Circlips 4700W Seal casing cpl Incl pos 52,53 54 * 470W /20

15 Ref Designation P/N Qty Qty Qty L N H Seal casing cpl Incl pos 52,53 54** 470W O-ring 4700W Upper seal * 470W Upper seal ** 470W Holder 470W O-ring 470W Bearing bushing 470W Ball bearing 4700W Bearing unit Incl pos 58,59 470W O-ring 4700W Lower seal * 470W Lower seal ** 470W Seal holder * 470W Seal holder ** 470W O-ring 4700W Bearing bracket 470W Seal clamp 470W Oil bag 470W Seal clamp 470W Impeller 50Hz 470W Impeller 60Hz 470W Impeller 50Hz 470W Impeller 60Hz 470W Impeller 50Hz 470W Impeller 60Hz 470W Outer casing 470W O-ring 470W Diffusor 470W Diffusor 470W Strainer 470W Distance tube 50Hz 470W Distance tube 60Hz 470W Distance tube 470W Distance tube 470W Base plate 470W Diffusor 470W O-ring 4700W Plug 470W Stud bolt 470W Trimming spacer 470W Diffusor centre 470W Strainer 470W Base plate 470W Distance tube Screw 4700W Screw 4700W Contactor See page Wiring diagram 3-phases 470W Wiring diagram Υ 3-phases 470W Packing box 470W Washer 470W Screw 470W Contactor holder 470W Electrode cpl. 470W /20

16 Ref Designation P/N Qty Qty Qty L N H 118 Washer 470W Short circuit NVB 470W Electronic unit NVB 470W Electronic unit NVB 440V 60Hz 470W Electronic unit NVB 220V 50Hz 470W Electronic unit NVB 240V 60Hz 470W Wiring diagram NVB 470W Terminal block 470W Sectional disc 470W Fat pin 4700W Nut 4700W NVB holder 470W Screw 4700W * Pumps with manufacturing N below ** Pumps with manufacturing N above STATOR and CONTACTOR Part Numbers Power supply Stator Contactor complete Stator Unit ( ) V Hz 470W W W V-3-50Hz 470W W W V Hz 470W W W V Hz 470W W W V Hz 470W W W /400V Hz 470W W W V 3 60Hz 470W W W /20

17 WEDA50L WEDA50N WEDA50H 90 17/20

18 WEDA50N, WEDA50L, WEDA50H /20

19 WEDA50N, WEDA50L, WEDA50H /20

20 HQ address: P.O Box Tournan-en-Brie, France, Tel: , Fax: Factory address : P.O Box 63, Route de Neville, Saint Valery-en-caux, France, Tel: , Fax: We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
