1 WEDA PUMP Uppopumppu RL 6090 KÄYTTÖOHJE & VARAOSALUETTELO RL6090- FI

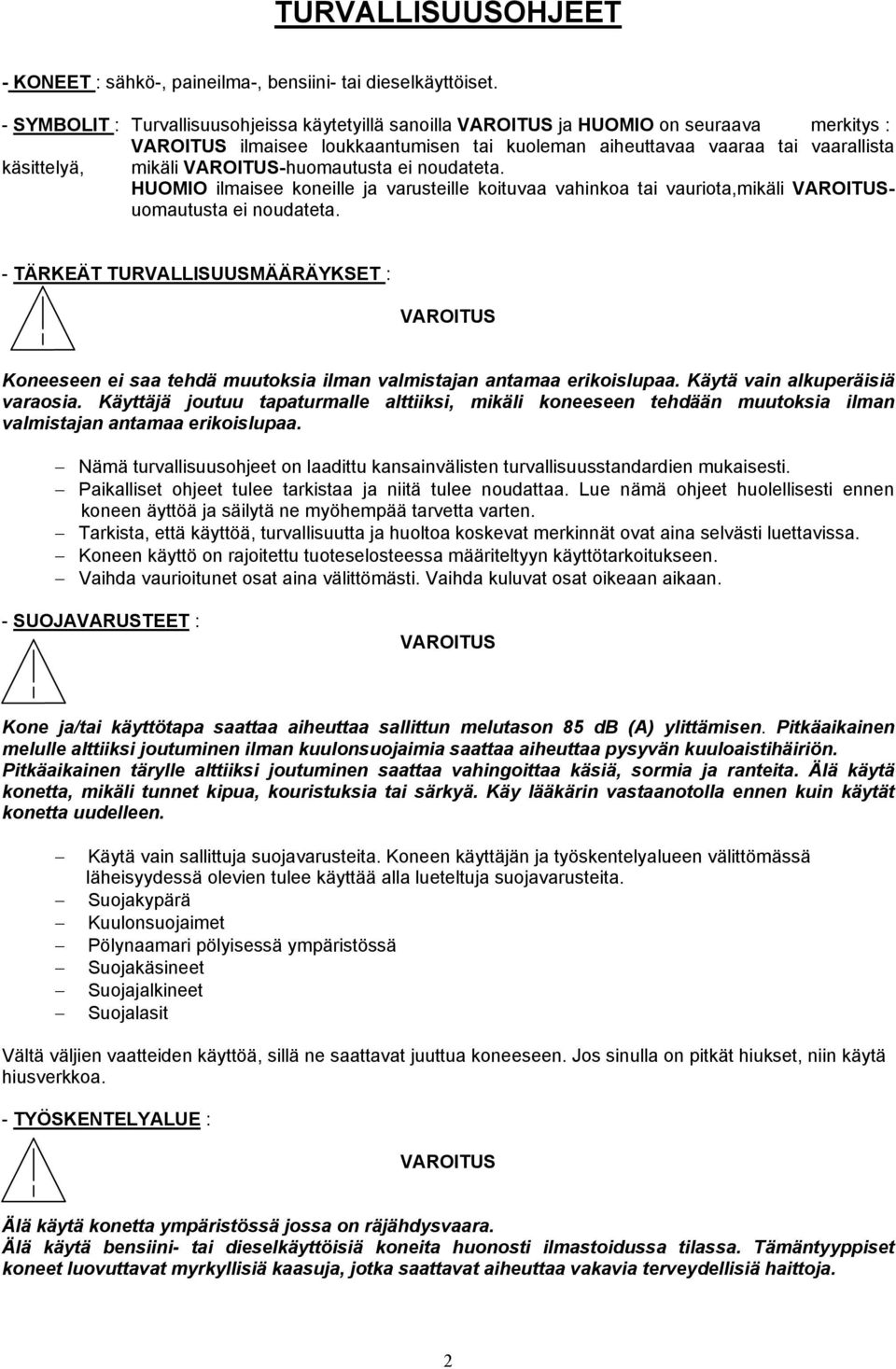

2 TURVALLISUUSOHJEET - KONEET : sähkö-, paineilma-, bensiini- tai dieselkäyttöiset. - SYMBOLIT : Turvallisuusohjeissa käytetyillä sanoilla VAROITUS ja HUOMIO on seuraava merkitys : VAROITUS ilmaisee loukkaantumisen tai kuoleman aiheuttavaa vaaraa tai vaarallista käsittelyä, mikäli VAROITUS-huomautusta ei noudateta. HUOMIO ilmaisee koneille ja varusteille koituvaa vahinkoa tai vauriota,mikäli VAROITUSuomautusta ei noudateta. - TÄRKEÄT TURVALLISUUSMÄÄRÄYKSET : VAROITUS Koneeseen ei saa tehdä muutoksia ilman valmistajan antamaa erikoislupaa. Käytä vain alkuperäisiä varaosia. Käyttäjä joutuu tapaturmalle alttiiksi, mikäli koneeseen tehdään muutoksia ilman valmistajan antamaa erikoislupaa. Nämä turvallisuusohjeet on laadittu kansainvälisten turvallisuusstandardien mukaisesti. Paikalliset ohjeet tulee tarkistaa ja niitä tulee noudattaa. Lue nämä ohjeet huolellisesti ennen koneen äyttöä ja säilytä ne myöhempää tarvetta varten. Tarkista, että käyttöä, turvallisuutta ja huoltoa koskevat merkinnät ovat aina selvästi luettavissa. Koneen käyttö on rajoitettu tuoteselosteessa määriteltyyn käyttötarkoitukseen. Vaihda vaurioitunet osat aina välittömästi. Vaihda kuluvat osat oikeaan aikaan. - SUOJAVARUSTEET : VAROITUS Kone ja/tai käyttötapa saattaa aiheuttaa sallittun melutason 85 db (A) ylittämisen. Pitkäaikainen melulle alttiiksi joutuminen ilman kuulonsuojaimia saattaa aiheuttaa pysyvän kuuloaistihäiriön. Pitkäaikainen tärylle alttiiksi joutuminen saattaa vahingoittaa käsiä, sormia ja ranteita. Älä käytä konetta, mikäli tunnet kipua, kouristuksia tai särkyä. Käy lääkärin vastaanotolla ennen kuin käytät konetta uudelleen. Käytä vain sallittuja suojavarusteita. Koneen käyttäjän ja työskentelyalueen välittömässä läheisyydessä olevien tulee käyttää alla lueteltuja suojavarusteita. Suojakypärä Kuulonsuojaimet Pölynaamari pölyisessä ympäristössä Suojakäsineet Suojajalkineet Suojalasit Vältä väljien vaatteiden käyttöä, sillä ne saattavat juuttua koneeseen. Jos sinulla on pitkät hiukset, niin käytä hiusverkkoa. - TYÖSKENTELYALUE : VAROITUS Älä käytä konetta ympäristössä jossa on räjähdysvaara. Älä käytä bensiini- tai dieselkäyttöisiä koneita huonosti ilmastoidussa tilassa. Tämäntyyppiset koneet luovuttavat myrkyllisiä kaasuja, jotka saattavat aiheuttaa vakavia terveydellisiä haittoja. 2

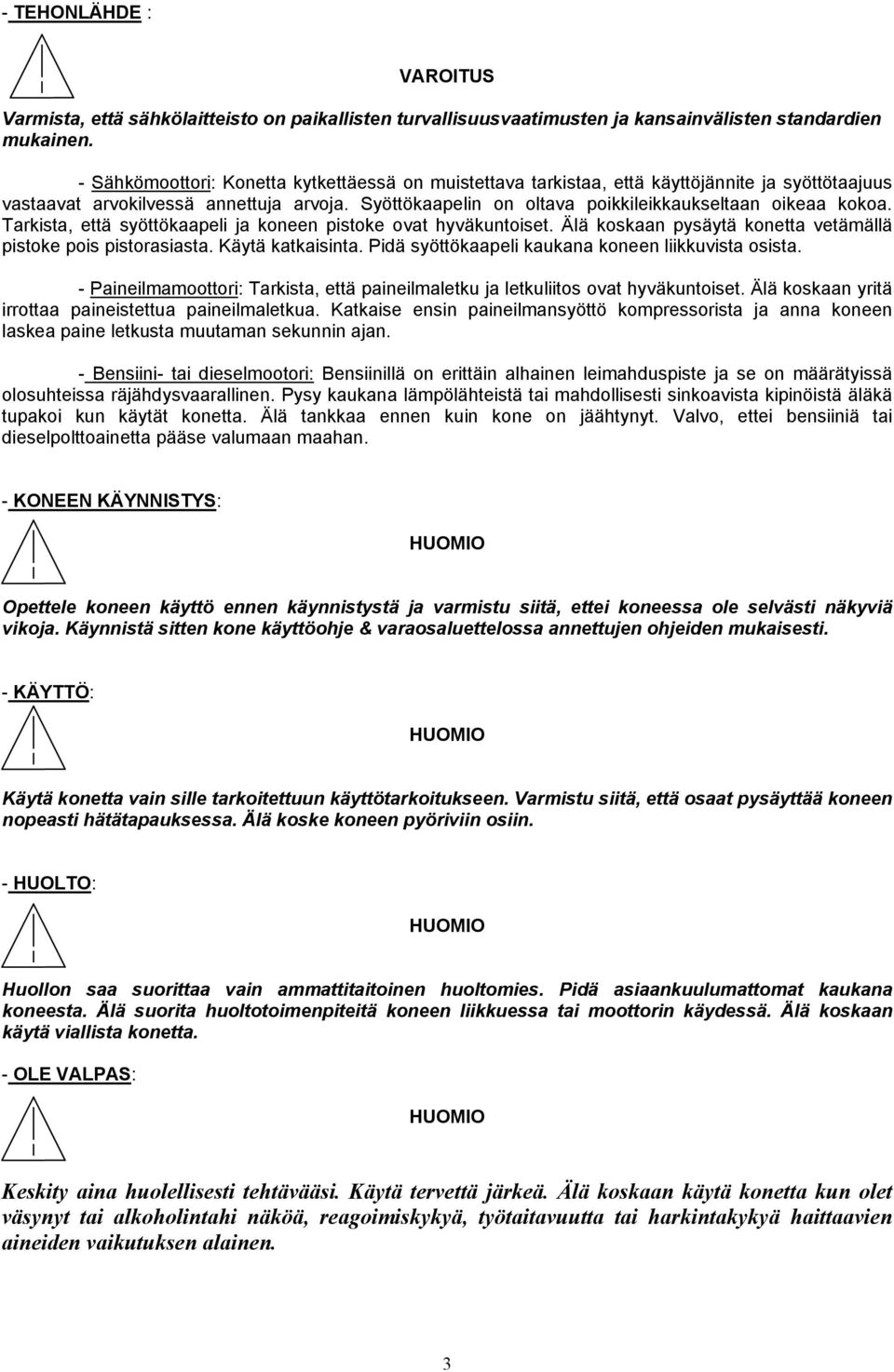

3 - TEHONLÄHDE : VAROITUS Varmista, että sähkölaitteisto on paikallisten turvallisuusvaatimusten ja kansainvälisten standardien mukainen. - Sähkömoottori: Konetta kytkettäessä on muistettava tarkistaa, että käyttöjännite ja syöttötaajuus vastaavat arvokilvessä annettuja arvoja. Syöttökaapelin on oltava poikkileikkaukseltaan oikeaa kokoa. Tarkista, että syöttökaapeli ja koneen pistoke ovat hyväkuntoiset. Älä koskaan pysäytä konetta vetämällä pistoke pois pistorasiasta. Käytä katkaisinta. Pidä syöttökaapeli kaukana koneen liikkuvista osista. - Paineilmamoottori: Tarkista, että paineilmaletku ja letkuliitos ovat hyväkuntoiset. Älä koskaan yritä irrottaa paineistettua paineilmaletkua. Katkaise ensin paineilmansyöttö kompressorista ja anna koneen laskea paine letkusta muutaman sekunnin ajan. - Bensiini- tai dieselmootori: Bensiinillä on erittäin alhainen leimahduspiste ja se on määrätyissä olosuhteissa räjähdysvaarallinen. Pysy kaukana lämpölähteistä tai mahdollisesti sinkoavista kipinöistä äläkä tupakoi kun käytät konetta. Älä tankkaa ennen kuin kone on jäähtynyt. Valvo, ettei bensiiniä tai dieselpolttoainetta pääse valumaan maahan. - KONEEN KÄYNNISTYS: HUOMIO Opettele koneen käyttö ennen käynnistystä ja varmistu siitä, ettei koneessa ole selvästi näkyviä vikoja. Käynnistä sitten kone käyttöohje & varaosaluettelossa annettujen ohjeiden mukaisesti. - KÄYTTÖ: HUOMIO Käytä konetta vain sille tarkoitettuun käyttötarkoitukseen. Varmistu siitä, että osaat pysäyttää koneen nopeasti hätätapauksessa. Älä koske koneen pyöriviin osiin. - HUOLTO: HUOMIO Huollon saa suorittaa vain ammattitaitoinen huoltomies. Pidä asiaankuulumattomat kaukana koneesta. Älä suorita huoltotoimenpiteitä koneen liikkuessa tai moottorin käydessä. Älä koskaan käytä viallista konetta. - OLE VALPAS: HUOMIO Keskity aina huolellisesti tehtävääsi. Käytä tervettä järkeä. Älä koskaan käytä konetta kun olet väsynyt tai alkoholintahi näköä, reagoimiskykyä, työtaitavuutta tai harkintakykyä haittaavien aineiden vaikutuksen alainen. 3

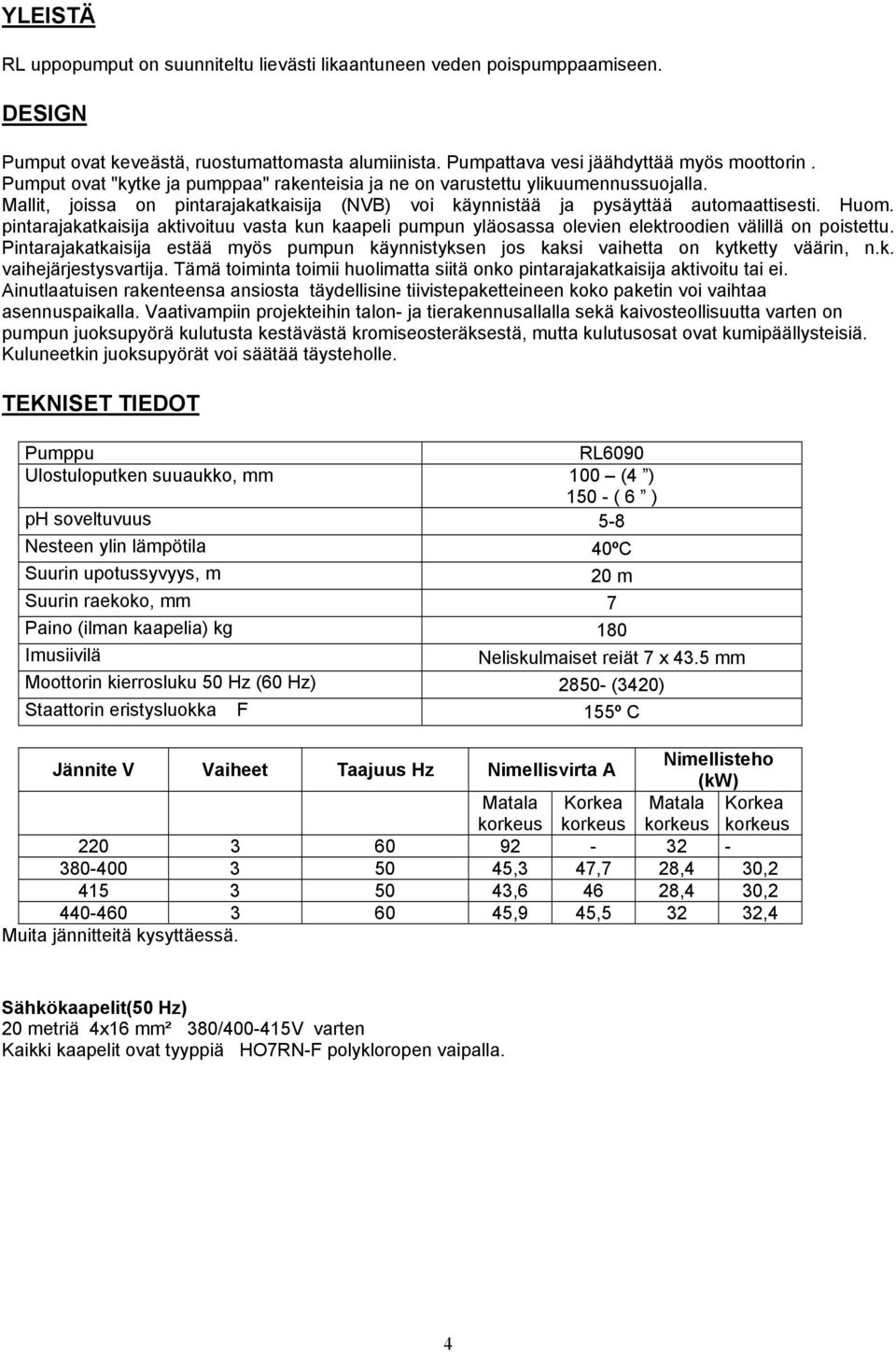

4 YLEISTÄ RL uppopumput on suunniteltu lievästi likaantuneen veden poispumppaamiseen. DESIGN Pumput ovat keveästä, ruostumattomasta alumiinista. Pumpattava vesi jäähdyttää myös moottorin. Pumput ovat "kytke ja pumppaa" rakenteisia ja ne on varustettu ylikuumennussuojalla. Mallit, joissa on pintarajakatkaisija (NVB) voi käynnistää ja pysäyttää automaattisesti. Huom. pintarajakatkaisija aktivoituu vasta kun kaapeli pumpun yläosassa olevien elektroodien välillä on poistettu. Pintarajakatkaisija estää myös pumpun käynnistyksen jos kaksi vaihetta on kytketty väärin, n.k. vaihejärjestysvartija. Tämä toiminta toimii huolimatta siitä onko pintarajakatkaisija aktivoitu tai ei. Ainutlaatuisen rakenteensa ansiosta täydellisine tiivistepaketteineen koko paketin voi vaihtaa asennuspaikalla. Vaativampiin projekteihin talon- ja tierakennusallalla sekä kaivosteollisuutta varten on pumpun juoksupyörä kulutusta kestävästä kromiseosteräksestä, mutta kulutusosat ovat kumipäällysteisiä. Kuluneetkin juoksupyörät voi säätää täysteholle. TEKNISET TIEDOT Pumppu RL6090 Ulostuloputken suuaukko, mm 100 (4 ) ( 6 ) ph soveltuvuus 5-8 Nesteen ylin lämpötila 40ºC Suurin upotussyvyys, m 20 m Suurin raekoko, mm 7 Paino (ilman kaapelia) kg 180 Imusiivilä Neliskulmaiset reiät 7 x 43.5 mm Moottorin kierrosluku 50 Hz (60 Hz) (3420) Staattorin eristysluokka F 155º C Jännite V Vaiheet Taajuus Hz Nimellisvirta A Nimellisteho (kw) Matala korkeus Korkea korkeus Matala korkeus Korkea korkeus ,3 47,7 28,4 30, , ,4 30, ,9 45, ,4 Muita jännitteitä kysyttäessä. Sähkökaapelit(50 Hz) 20 metriä 4x16 mm² 380/ V varten Kaikki kaapelit ovat tyyppiä HO7RN-F polykloropen vaipalla. 4

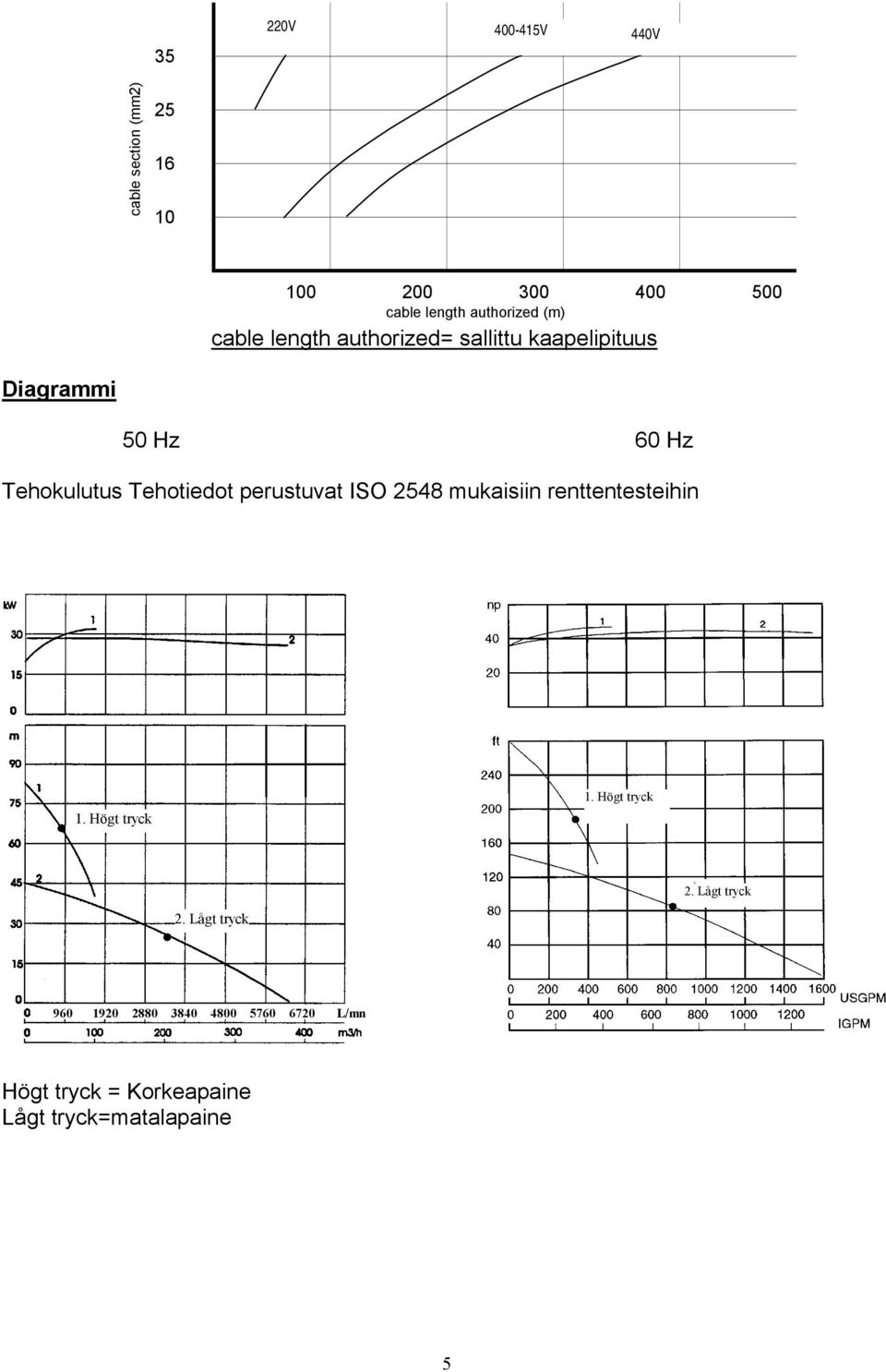

5 35 220V V 440V cable section (mm2) cable length authorized (m) cable length authorized= sallittu kaapelipituus Diagrammi 50 Hz 60 Hz Tehokulutus Tehotiedot perustuvat ISO 2548 mukaisiin renttentesteihin Effektförbrukning Kapacitetsdata bygger på renttentester enligt ISO 2548 Klass C vid + 20 C vätsketemperatur Effektförbrukning Kapacitetsdata bygger på renttentester enligt ISO 2548 Klass C vid + 20 C vätsketemperatur 1. Högt tryck 1. Högt tryck 2. Lågt tryck 2. Lågt tryck L/mn Högt tryck = Korkeapaine Lågt tryck=matalapaine 5

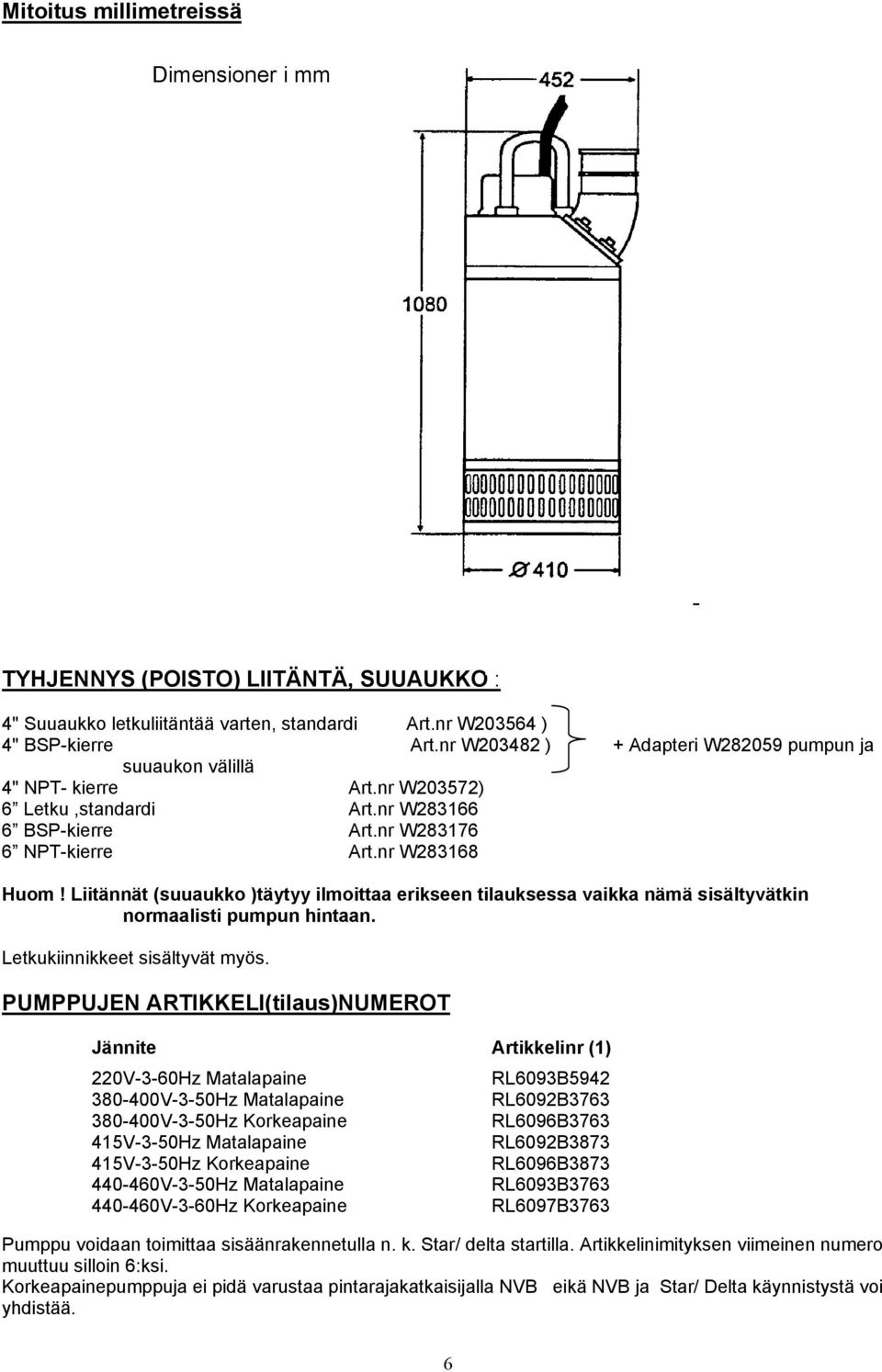

6 Mitoitus millimetreissä Dimensioner i mm - TYHJENNYS (POISTO) LIITÄNTÄ, SUUAUKKO : 4" Suuaukko letkuliitäntää varten, standardi Art.nr W ) 4" BSP-kierre Art.nr W ) + Adapteri W pumpun ja suuaukon välillä 4" NPT- kierre Art.nr W203572) 6 Letku,standardi Art.nr W BSP-kierre Art.nr W NPT-kierre Art.nr W Huom! Liitännät (suuaukko )täytyy ilmoittaa erikseen tilauksessa vaikka nämä sisältyvätkin normaalisti pumpun hintaan. Letkukiinnikkeet sisältyvät myös. PUMPPUJEN ARTIKKELI(tilaus)NUMEROT Jännite Artikkelinr (1) 220V-3-60Hz Matalapaine RL6093B V-3-50Hz Matalapaine RL6092B V-3-50Hz Korkeapaine RL6096B V-3-50Hz Matalapaine RL6092B V-3-50Hz Korkeapaine RL6096B V-3-50Hz Matalapaine RL6093B V-3-60Hz Korkeapaine RL6097B3763 Pumppu voidaan toimittaa sisäänrakennetulla n. k. Star/ delta startilla. Artikkelinimityksen viimeinen numero muuttuu silloin 6:ksi. Korkeapainepumppuja ei pidä varustaa pintarajakatkaisijalla NVB eikä NVB ja Star/ Delta käynnistystä voi yhdistää. 6

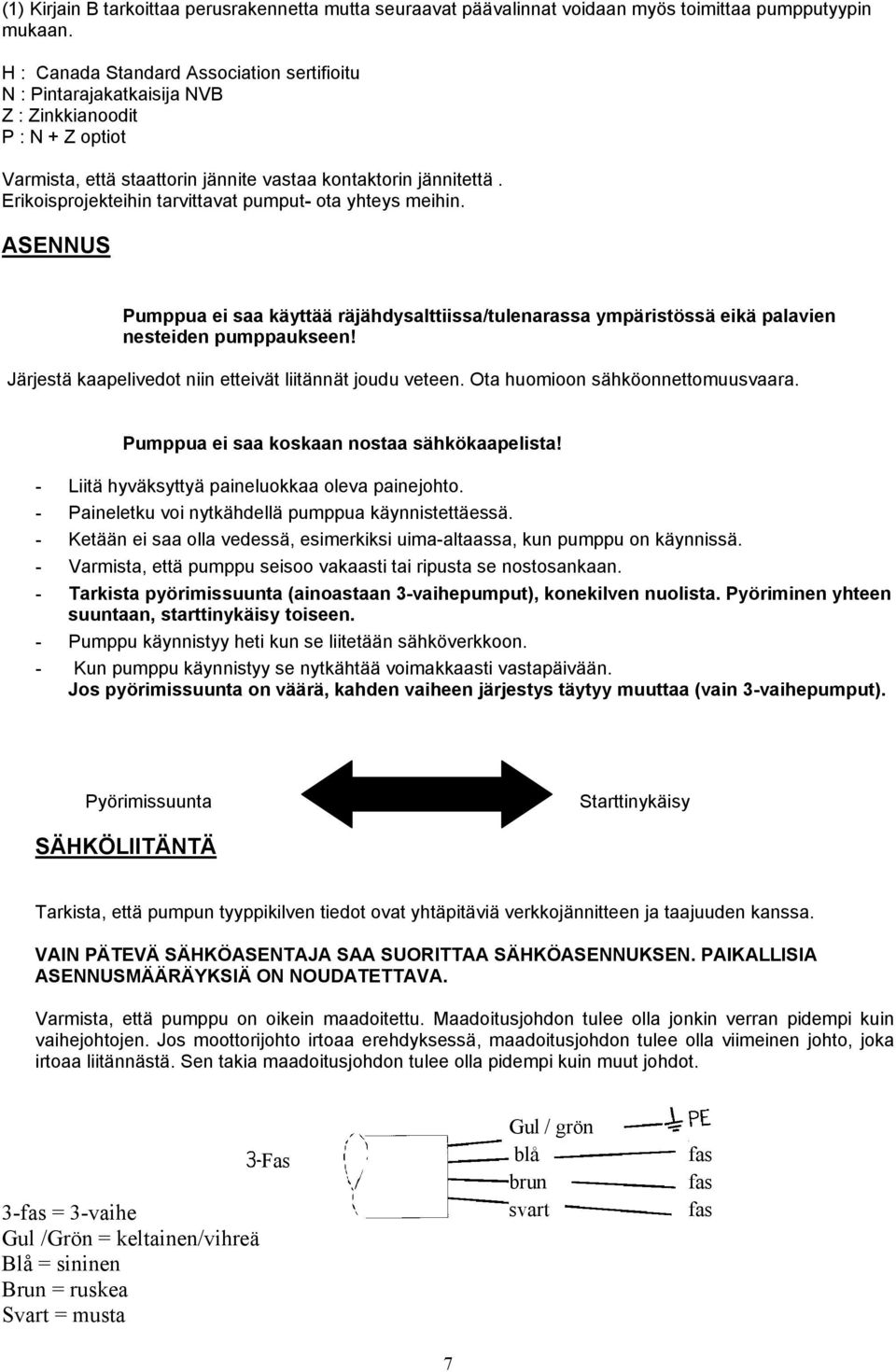

7 (1) Kirjain B tarkoittaa perusrakennetta mutta seuraavat päävalinnat voidaan myös toimittaa pumpputyypin mukaan. H : Canada Standard Association sertifioitu N : Pintarajakatkaisija NVB Z : Zinkkianoodit P : N + Z optiot Varmista, että staattorin jännite vastaa kontaktorin jännitettä. Erikoisprojekteihin tarvittavat pumput- ota yhteys meihin. ASENNUS Pumppua ei saa käyttää räjähdysalttiissa/tulenarassa ympäristössä eikä palavien nesteiden pumppaukseen! Järjestä kaapelivedot niin etteivät liitännät joudu veteen. Ota huomioon sähköonnettomuusvaara. Pumppua ei saa koskaan nostaa sähkökaapelista! - Liitä hyväksyttyä paineluokkaa oleva painejohto. - Paineletku voi nytkähdellä pumppua käynnistettäessä. - Ketään ei saa olla vedessä, esimerkiksi uima-altaassa, kun pumppu on käynnissä. - Varmista, että pumppu seisoo vakaasti tai ripusta se nostosankaan. - Tarkista pyörimissuunta (ainoastaan 3-vaihepumput), konekilven nuolista. Pyöriminen yhteen suuntaan, starttinykäisy toiseen. - Pumppu käynnistyy heti kun se liitetään sähköverkkoon. - Kun pumppu käynnistyy se nytkähtää voimakkaasti vastapäivään. Jos pyörimissuunta on väärä, kahden vaiheen järjestys täytyy muuttaa (vain 3-vaihepumput). Pyörimissuunta Starttinykäisy SÄHKÖLIITÄNTÄ Tarkista, että pumpun tyyppikilven tiedot ovat yhtäpitäviä verkkojännitteen ja taajuuden kanssa. VAIN PÄTEVÄ SÄHKÖASENTAJA SAA SUORITTAA SÄHKÖASENNUKSEN. PAIKALLISIA ASENNUSMÄÄRÄYKSIÄ ON NOUDATETTAVA. Varmista, että pumppu on oikein maadoitettu. Maadoitusjohdon tulee olla jonkin verran pidempi kuin vaihejohtojen. Jos moottorijohto irtoaa erehdyksessä, maadoitusjohdon tulee olla viimeinen johto, joka irtoaa liitännästä. Sen takia maadoitusjohdon tulee olla pidempi kuin muut johdot. 3-fas = 3-vaihe Gul /Grön = keltainen/vihreä Blå = sininen Brun = ruskea Svart = musta Fas Gul / grön blå brun svart fas fas fas 7

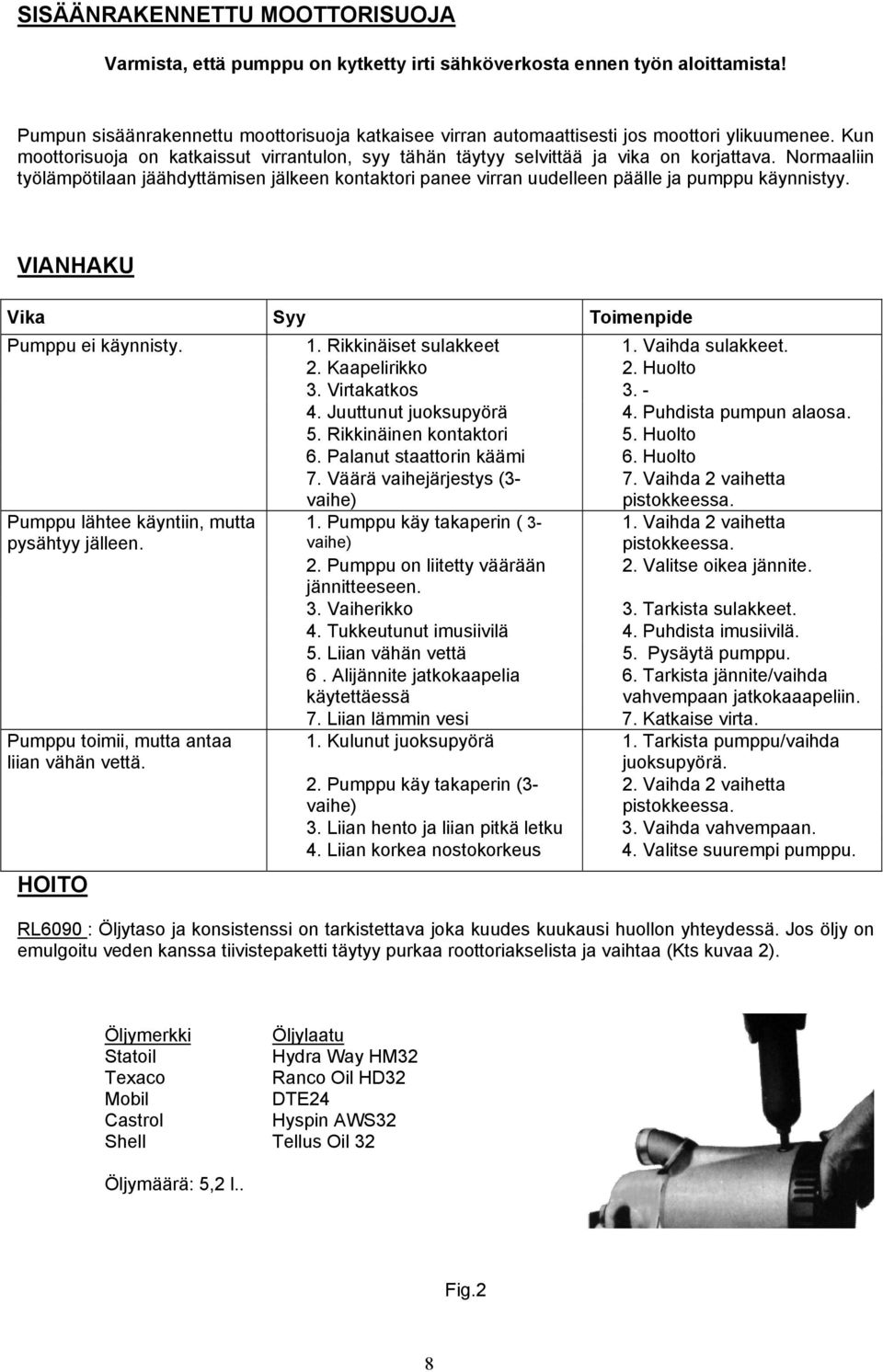

8 SISÄÄNRAKENNETTU MOOTTORISUOJA Varmista, että pumppu on kytketty irti sähköverkosta ennen työn aloittamista! Pumpun sisäänrakennettu moottorisuoja katkaisee virran automaattisesti jos moottori ylikuumenee. Kun moottorisuoja on katkaissut virrantulon, syy tähän täytyy selvittää ja vika on korjattava. Normaaliin työlämpötilaan jäähdyttämisen jälkeen kontaktori panee virran uudelleen päälle ja pumppu käynnistyy. VIANHAKU Vika Syy Toimenpide Pumppu ei käynnisty. 1. Rikkinäiset sulakkeet 1. Vaihda sulakkeet. 2. Kaapelirikko 2. Huolto 3. Virtakatkos Juuttunut juoksupyörä 4. Puhdista pumpun alaosa. 5. Rikkinäinen kontaktori 5. Huolto 6. Palanut staattorin käämi 6. Huolto 7. Väärä vaihejärjestys (3- vaihe) 7. Vaihda 2 vaihetta pistokkeessa. Pumppu lähtee käyntiin, mutta pysähtyy jälleen. 1. Pumppu käy takaperin ( 3- vaihe) 1. Vaihda 2 vaihetta pistokkeessa. 2. Pumppu on liitetty väärään 2. Valitse oikea jännite. jännitteeseen. 3. Vaiherikko 3. Tarkista sulakkeet. 4. Tukkeutunut imusiivilä 4. Puhdista imusiivilä. 5. Liian vähän vettä 5. Pysäytä pumppu. 6. Alijännite jatkokaapelia käytettäessä 6. Tarkista jännite/vaihda vahvempaan jatkokaaapeliin. 7. Liian lämmin vesi 7. Katkaise virta. Pumppu toimii, mutta antaa liian vähän vettä. 1. Kulunut juoksupyörä 1. Tarkista pumppu/vaihda juoksupyörä. 2. Pumppu käy takaperin (3- vaihe) 2. Vaihda 2 vaihetta pistokkeessa. 3. Liian hento ja liian pitkä letku 3. Vaihda vahvempaan. 4. Liian korkea nostokorkeus 4. Valitse suurempi pumppu. HOITO RL6090 : Öljytaso ja konsistenssi on tarkistettava joka kuudes kuukausi huollon yhteydessä. Jos öljy on emulgoitu veden kanssa tiivistepaketti täytyy purkaa roottoriakselista ja vaihtaa (Kts kuvaa 2). Öljymerkki Öljylaatu Statoil Hydra Way HM32 Texaco Ranco Oil HD32 Mobil DTE24 Castrol Hyspin AWS32 Shell Tellus Oil 32 Öljymäärä: 5,2 l.. Fig.2 8

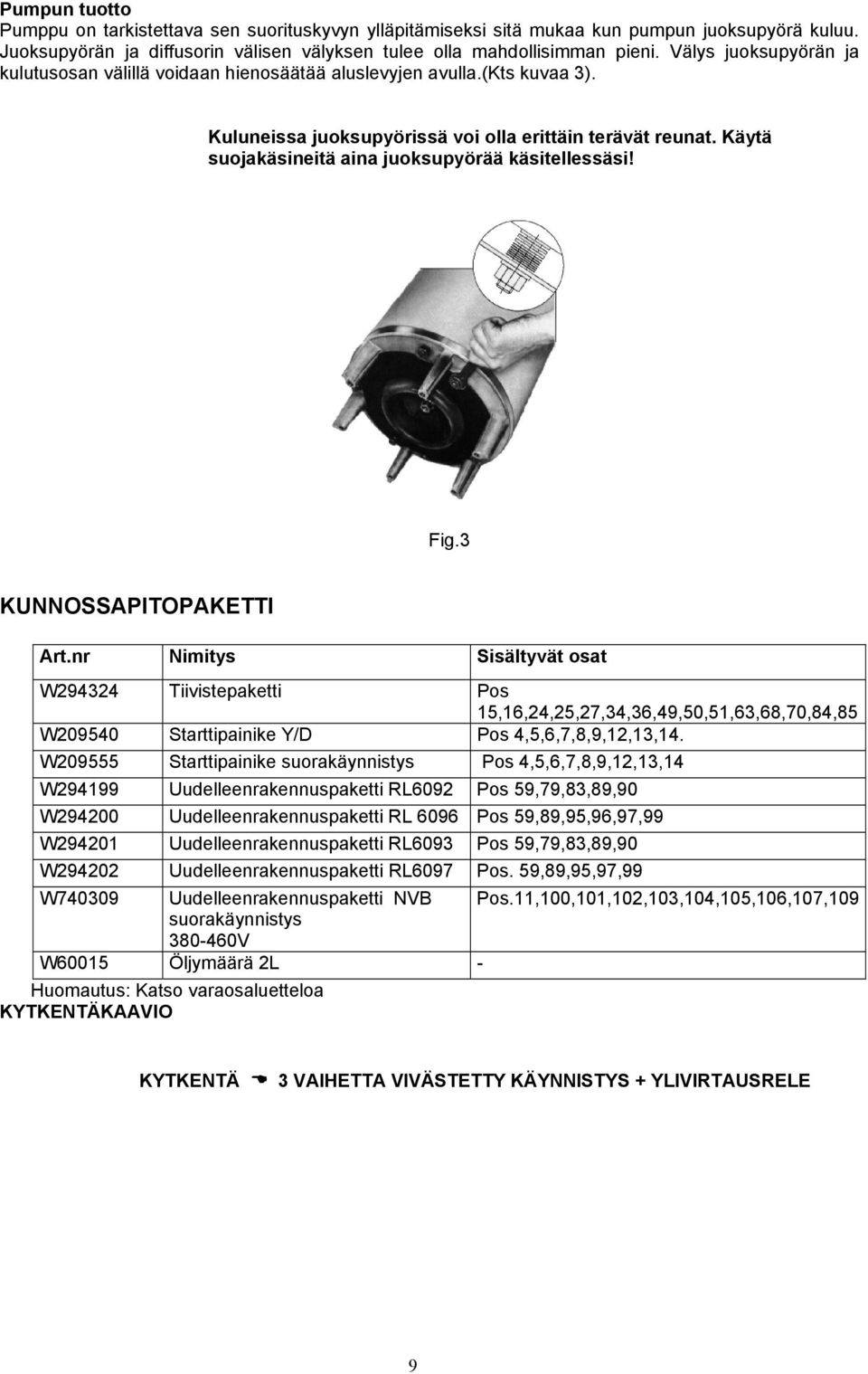

9 Pumpun tuotto Pumppu on tarkistettava sen suorituskyvyn ylläpitämiseksi sitä mukaa kun pumpun juoksupyörä kuluu. Juoksupyörän ja diffusorin välisen välyksen tulee olla mahdollisimman pieni. Välys juoksupyörän ja kulutusosan välillä voidaan hienosäätää aluslevyjen avulla.(kts kuvaa 3). Kuluneissa juoksupyörissä voi olla erittäin terävät reunat. Käytä suojakäsineitä aina juoksupyörää käsitellessäsi! Fig.3 KUNNOSSAPITOPAKETTI Art.nr Nimitys Sisältyvät osat W Tiivistepaketti Pos 15,16,24,25,27,34,36,49,50,51,63,68,70,84,85 W Starttipainike Y/D Pos 4,5,6,7,8,9,12,13,14. W Starttipainike suorakäynnistys Pos 4,5,6,7,8,9,12,13,14 W Uudelleenrakennuspaketti RL6092 Pos 59,79,83,89,90 W Uudelleenrakennuspaketti RL 6096 Pos 59,89,95,96,97,99 W Uudelleenrakennuspaketti RL6093 Pos 59,79,83,89,90 W Uudelleenrakennuspaketti RL6097 Pos. 59,89,95,97,99 W Uudelleenrakennuspaketti NVB Pos.11,100,101,102,103,104,105,106,107,109 suorakäynnistys V W60015 Öljymäärä 2L - Huomautus: Katso varaosaluetteloa KYTKENTÄKAAVIO KYTKENTÄ 3 VAIHETTA VIVÄSTETTY KÄYNNISTYS + YLIVIRTAUSRELE 9

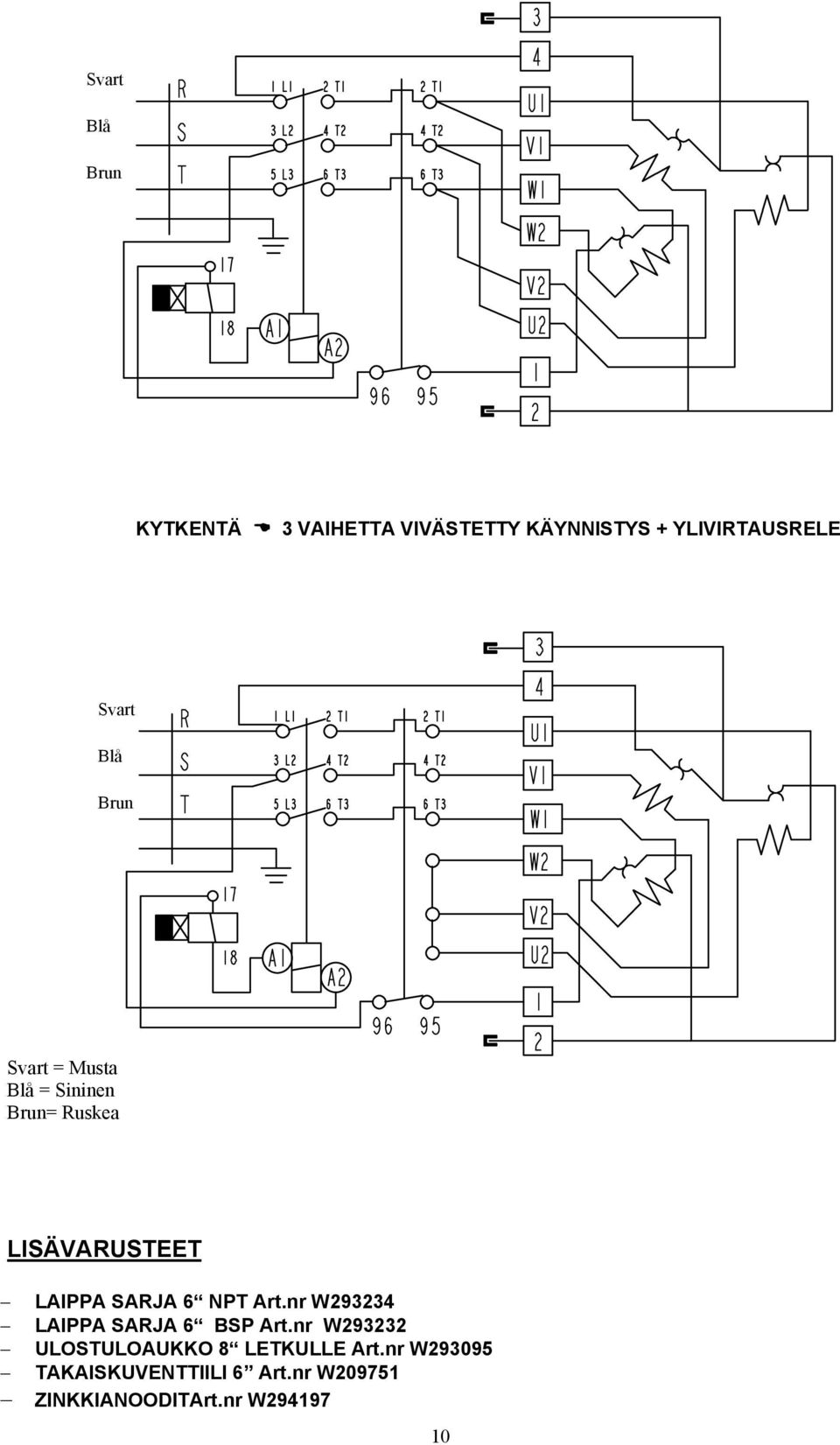

10 Svart Blå Brun KYTKENTÄ 3 VAIHETTA VIVÄSTETTY KÄYNNISTYS + YLIVIRTAUSRELE Svart Blå Brun Svart = Musta Blå = Sininen Brun= Ruskea LISÄVARUSTEET LAIPPA SARJA 6 NPT Art.nr W LAIPPA SARJA 6 BSP Art.nr W ULOSTULOAUKKO 8 LETKULLE Art.nr W TAKAISKUVENTTIILI 6 Art.nr W ZINKKIANOODITArt.nr W

11 Suolaveden (joka on hyvin agressiivista alumiinille) pumppaamista varten pumppu on suojattava sinkkianoodeilla. ASENNUS RL4150- RL4060- RL6070- RL kpl jaettuna ulkokuoren ympäri 4 kpl jaettuna pohjalevyn ympäri VARUSTUS - YLIVIRTAUSRELE Art.nr (Suorakäynnistys 220/440V-3-60 Hz) - YLIVIRTAUSRELE Art.nr (Suorakäynnistys 500V-3-50 Hz) - YLIVIRTAUSRELE Art.nr (Suorakäynnistys 230/400V-3-50Hz, 440/500V-3-60 Hz) RL6090 pumppusarja on varustettu ylivirtausreleellä. Pumpuissa on uudelleenkäynnistyspainike kontaktorin kannessa. Jos ylivirtausrele pysäyttää pumpun syy pysähdykseen täytyy tutkia ennenkuin pumpun saa käynnistää uudelleen releen uudelleen aktivoimiseksi. - PINTARAJAKATKAISIJA NVB Art.nr ( V)) - PINTARAJAKATKAISIJA NVB Art.nr W (500V) RL6090 pumppusarja voidaan varustaa sisäänrakennetulla elektroonisella pintarajakatkaisijalla NVB. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti. Pumppu pysähtyy automaattisesti kun veden pinta laskee niin että pumppu alkaa imeä ilmaa imusiivilän läpi. Pintarajakatkaisijan voi kytkeä pois tekemällä ylityksen elektroodien väliin. NVB pintarajakatkaisijalla varustettu pumppu ei käynnisty jos 2 vaihetta on kytketty väärin, tai jos vaihe on pudonnut. Jos pumppu ei åysähdy kun vesi ylettyy imusiivilän tasolle, aukaise pumpun kansi ja hienosäädä NVB säätövastus (potentiometri) suuntaan «-«pumpun pysäyttämiseksi. Jos pumppu pysähtyy ennen kuin vesi saavuttaa siivilätason, säädä «+»-suuntaan. Huom : Tämä toiminta ei toimi pumpuissa, joissa on korkea nostokorkeus tai Y/D käynnistys. UUDELLEEENRAKENNUSPAKETTI NVB 400V 50Hz => W

12 Elektroder Startnivå Stoppnivå 1.Elektroniikakotelo 2. Pumpun kaapeli verkkoon 3. Elektroodit kontaktorikuoren ulkopuolella 4. Elektroodien oikosulkujohto 5. Pumpun sisäänrakennettu kontaktori 6. Pumpun sähkömoottori 7. Bimetallisk brytare i statorlindningar startnivå= käynnistystaso Stoppnivå= pysäytystaso Sisäänrakennettu pintarajakatkaisija NVB Selostus NVB pintarajakatkaisija on sisäänrakennettu elektrooninen varustus automaattista käynnistystä ja pysäytystä varten. NVB kotelo on kytketty moottoriin ja kahteen pumpun kannessa sijaitsevaan elektroodiin. Toiminta - Säätää pumpun käynnistystä ja pysäytystä. Pumppu käynnistyy automaattisesti kun vesi nousee elektroodeihin asti ja oikosulkee ne. Kun vesi pumpataan pois vedenpinta laskee siivilän tasolle vähentäen moottorin kuormitusta ja pumppu pysähtyy. - Vaihejärjestysvartija, pumppu pysähtyy: o jos vaihejärjestys on virheellinen (toimenpide: vaihda 2 vaihetta pistokkeessa) o Pudonnut vaihe Elektroodeihin kytkettyjä pidennyslankoja voi käyttää pumpun käynnistykseen jos vedenpinta on korkeampi tai alempi kuin kannessa olevat elektroodit. Jos pumppu ei pysähdy toivotulle vesitasolle, säädä NVB potentiometrillä. - Jos pumppu ei pysähdy kun vettä ei ole, käännä säätövastus myötäpäivään kunnes pumppu pysähtyy. - Jos pumppu pysähtyy ennen ilman imeytymistä käännä säätövastus vastapäivään. 12 Huomautus: Yksi johto(4) tai ylitys toimitetaan pumpun/uudelleenrakennussarjan kanssa. Jos se on kytketty elektroodeihin käynnistys/pysäytysautomatiikka ei toimi. Vaihejärjestys- tai vaiheen poisputoamistoiminta toimii kuitenkin edelleen. SÄÄTÖJÄ Hienosäätöä varten on olemassa kaksi eri potentiometriä : 1) "ResA" NVB-kotelon yläosassa 2) "ResB" kotelon sisäpuolella elektroonilaudalla (paneelilla). PUMPPU EI PYSÄHDY KUN VEDEN PINTA LASKEE ALLE SIIVILÄTASON A)Käännä «Res A» myötäpäivään! OK? B)Käännä «ResA» takaisin keskiasentoon! Vedä R-vaihekaapeli myös pintarajakatkaisijan kotelossa olevan toisen reiän läpi! OK? C)Käännä «Res A» myötäpäivään! OK? D)«Res A» takaisin keskiasentoon. Käännä «Res B» vastapäivään (elektroonilaudalla - aukaise NVB-kotelo säädä ja sulje kotelo jälleen) OK? E)Käännä «Res B» yllämainitun (D):n mukaan siksi kunnes pumppu pysähtyy. Hienosäädä sitten «Res A»:n avulla.

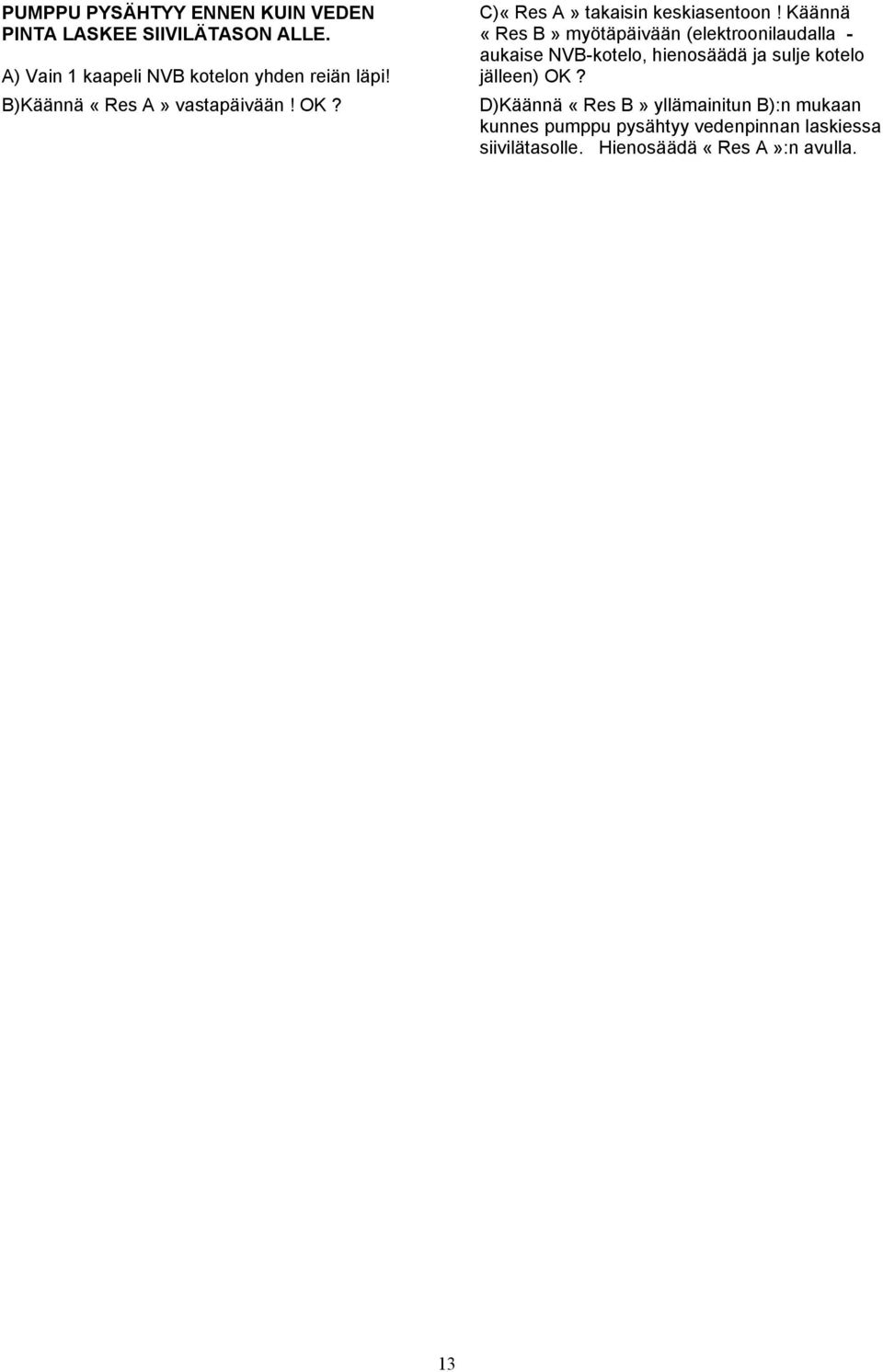

13 PUMPPU PYSÄHTYY ENNEN KUIN VEDEN PINTA LASKEE SIIVILÄTASON ALLE. A) Vain 1 kaapeli NVB kotelon yhden reiän läpi! B)Käännä «Res A» vastapäivään! OK? C)«Res A» takaisin keskiasentoon! Käännä «Res B» myötäpäivään (elektroonilaudalla - aukaise NVB-kotelo, hienosäädä ja sulje kotelo jälleen) OK? D)Käännä «Res B» yllämainitun B):n mukaan kunnes pumppu pysähtyy vedenpinnan laskiessa siivilätasolle. Hienosäädä «Res A»:n avulla. 13
