Mutku-päivät Toimialapäällikkö Kimmo Järvinen Jätkäsaaren toteutus

Transkriptio

1 Mutku-päivät Toimialapäällikkö Jätkäsaaren toteutus

2 Esityksen pääkohdat 1. Rakentaminen 2. Pilaantuneisuushistoria 3. Sedimentit 4. Pimat ja hyödyntäminen 5. Välivarastointi 6. Kaatopaikka 7. Kokemuksia

3 1. Jätkäsaaren rakentaminen

4 Jätkäsaari - Kolmen luonnontilaisen saaren väliin täytetty n. 100 ha alue - Toiminut tavarasatamana 1910-luvulta vuoteen Matkustajasatama jatkaa toimintaansa - Alueelle rakennetaan 2020-luvun puoliväliin mennessä asukkaalle asunnot työpaikkaa Lähde:

5

6

7 Asuntoinfo

8 Asuntoinfo

9 Crusellin silta Asuntoinfo

10 Massamäärät Ruoppaus: Louhetäyttö mereen: Täytöt maalle ja mereen: Yhteensä maansiirrot 2,6 milj m3 2,7 milj m3 3,6 milj m3 9 milj m3

11 Asemakaava-alueet

12 Ympäristöllisten lupien tarve Maarakentaminen - Pima-kaivu (rakentamisen vuoksi ja riskien takia) - Pimojen eristäminen / peittäminen, jos riskinarvio osoittaa mahdolliseksi - Pimojen, rakennusjätteiden, sedimenttien ym. hyödyntäminen - Ympäristönsuojelulaki -> Ympäristölupa - Lupaviranomaisena Helsingin ympäristökeskus tai Uudenmaan ympäristökeskus / Etelä-Suomen aluehallintovirasto Vesirakentaminen - Ruoppaus - Rantojen täyttö - Haitta-ainepitoiset sedimentit - Vesilaki -> vesilainmukainen lupa - Lupaviranomaisena Länsi-Suomen ympäristölupavirasto / Etelä- Suomen Aluehallintovirasto

13 Esimerkki haitta-ainetutkimukset - Maanäytepistettä 665, joista analyysejä - Metallit Öljyt PAH PCB 50 - VOC 35 - Noin analyysitulosta sekä kenttämittaukset - Merivesinäytteitä Pohjavesinäytteitä 60 - Huokoskaasunäytteitä Sedimenttinäytteitä Yhteensä lähes 1200 näytettä (joista yli eri analyysiä)

14 YMPÄRISTÖ- JA VESILUVAT Lupa olemassa Makasiinihotelli Crusellin silta Sedimenttien kuivatuskoe Aloistusalueen pimat Saukonpaaden ruoppaus ja täyttö Välivarasto Sataman ruoppaus ja täyttö Päätös käsittelyssä Väylien siirto ja ruoppaus Hakemusta laaditaan Kärjen ruoppaus ja täyttö Entinen kaatopaikka AK2:n pima-kunnostus Lupaviranomainen: YMK, UUS, LSY

15 2. Jätkäsaaren pilaantuneisuushistoria

16 Jätkäsaari 1946 Alkuperäiset saaret

17 Täyttöhistoria, luonnontila

18 Täyttöhistoria, saarten tasaus

19 Asuntoinfo

20 Täyttöhistoria, täyttö penkkojen sisään

21 Täyttöhistoria, pehmeiden savien poisto

22 Täyttöhistoria, penkat kovaan pohjaan

23 Täyttöhistoria, nykytilanne

24 Haitta-ainepitoisten sedimenttien ruoppaus

25 Pehmeiden savien ruoppaus

26 Luohepenkat

27 Täyttö puhtaalla maalla

28 3. Sedimentit

29 Sedimentit - Rakentamisen vuoksi pehmeä savi ruopattava lähes 20 ha alueelta - noin 2,6 milj m3 - Alle tason 1 meriläjitykseen - Sedimentin pintakerroksessa (0,2-1 m) haitta- aineita yli tason 1 tai tason 2 - Organotinat, metallit, PCB, PAH - Maalle - Vaiheittainen eteneminen - Koetoiminta, Saukonpaasi (vaihe 1), Sataman laajennus (vaihe 2), 2010-> - Kärki (vaihe 3), >

30 Koetoiminta Haitta-ainepitoiset sedimentit kuivattiin 3 eri altaassa, joissa eri apuaineet - Poistuva vesi mereenjohtamiskelpoista - Vertailunormin vaihtumisen ansiosta haitta-ainepitoisen sedimentti muuttui puhtaaksi maaksi

31 Normalisoidut (läjitysohje) Allas 1 Allas 2 Allas 3 Normalisoimattomat (pima-asetus) Allas 1 Allas 2 Allas 3

32 Saukonpaaden alue (vaihe 1) - Haitta-ainepitoisia ruopattu m 3 - Maalle kuivatusaltaisiin - Jäljellä m3 - Puhtaita savia ruopattu m3 - Meriläjitykseen - Jäljellä m3 Vesilainmukainen lupa (L-SY -> kiinteistövirasto)

33 Sataman laajennuksen lupa (vaihe 2) - Vesilain mukainen lupa (L-SY -> HelSa) - Ruoppausta m3 - Täyttöä m3 401

34 Kärjen ruoppaus- ja täyttö (vaihe 3) SAUKONPAASI SUUNNITTELUALUE KIRKKOSAARI JA UIMARANTA SATAMAN LAAJENNUS - Vesilain mukainen lupahakemus (HKR->AVI) - Ruoppaus 1,2 milj m3 - Haitta-ainepitoisia 0,06 milj m3 - Täyttö 2,3 milj m3 - Kanavan rakentaminen maa-alueelle - Pima-kaivulle haetaan YSLn mukainen lupa

35 Eri hankkeiden yhteistarkkailu

36 4. Pilaantuneet maat

37 AK1: pima-kunnostus - nykytilanne

38 AK1: pima-kunnostus: kaivu

39 AK1: pima-kunnostus: hyödyntäminen

40 AK1: pima-kunnostus: rakentaminen

41 AK1:n pima-riskinarvointi tarkasteltiin tilannetta, jossa ei kaivettaisi mitään. -> kaikki mitä kaivetaan vähentää alueen riskejä. - Uudet rakennekerrokset estävät altistumista Rakentamisen vuoksi kaivetaan esimerkiksi seuraavia: - Kellarilliset korttelit - Kunnallistekniikka reuna-alueiden kaduilla - Kalliotilojen ajoreittien osat - Kalliotilojen kuilut Ympäristölupa (UUS -> kiinteistövirasto)

42 Pimojen hyödyntäminen Tavoitteena minimoida ulkopuolisiin käsittelylaitoksiin vietävät pima-määrät ja toisaalta säästää neitseellisiä maa-aineksia (sekä vähentää kuljetuksia) Lopullinen maanpinta HYÖTYKÄYTETTÄVÄT PIMAT Nykyinen maanpinta

43 AK1:n hyötykäyttöalue - Esitetty asemakaavassa - Ympäristöluvan maksimäärä m3 - Tällä hetkellä hyödynnnetty lähes m m m3

44 Betoni-, tiili- ja asfalttijätteen hyötykäyttö JOHTOLINJA TULEVA MAANPINTA NYKYINEN MAANPINTA KATU-, TORI- PYSÄKÖINTI YM. ALUE ASUINKORTTELIALUE PUISTO Hyötykäyttöä Ei hyötykäyttöä

45 Mineraalisen rakennusjätteen sekainen maa Puhtaan betonin ja tiilen hyödyntämisen yleisille alueille haettiin ja saatiin ympäristölupa

46 Hyödyntämisen periaate Kaivettu materiaali >150 mm: «10 % tai < 150 mm >150 mm: 10 % >150 mm:»10 % Määrän arviointi Seulonta Alite Ylite Hyödyntäminen koko lupa-alueella Hyödyntäminen yleisillä alueilla

47

48 Asemakaava-alue 2 - Nyt käynnissä kaavoitusvaiheen tutkimukset (Ksv) - Ilmoituksen (tai lupahakemuksen) tekee kiinteistövirasto

49

50 5. Välivarastointi

51 VÄLIVARASTOALUE - Jätkäsaaressa miljoonien m3 massavaje. - Massoja syntyy eri aikaan kun niitä käytetään. - Ajallinen puskuri Ympäristölupa (UUS -> HKR)

52 Välivarastointi - Louhe - Kitkamaat - Kivet - Haitta-ainepitoiset sedimentit - Purkujätteet - Tuhkat Esikäsittely - Seulonta - Murskaus

53 Sedimentit - Kuorittu Saukonpaadesta m3 - Haitta-ainepitoisuudet tutkittu kertaalleen -> bentseeni koholla, muuten enintään kynnysarvon tasolla - Uudet näytteet keväällä

54 Sedimenttien kuivatusaltaat Reunapenkat kitkamaasta Ajopenger murskeesta (#0-32) 10m Reunamakkara asfaltista 2,5m 3m Olemassa oleva viemäri Haitta-ainepitoinen sedimentti

55 Haitta-ainepitoisen sedimenttien kuivatusaltaiden rakentaminen

56 Kitkamaata

57 Betonijätettä

58 Asfalttia

59 Välivaraston massamäärät (2/2010) kitkamaat m 3 itd kitkamaat altaan reunoihin kynnysarvomaat pintamaat louhe asfaltti betoni tiili 50 yhteensä m 3 itd

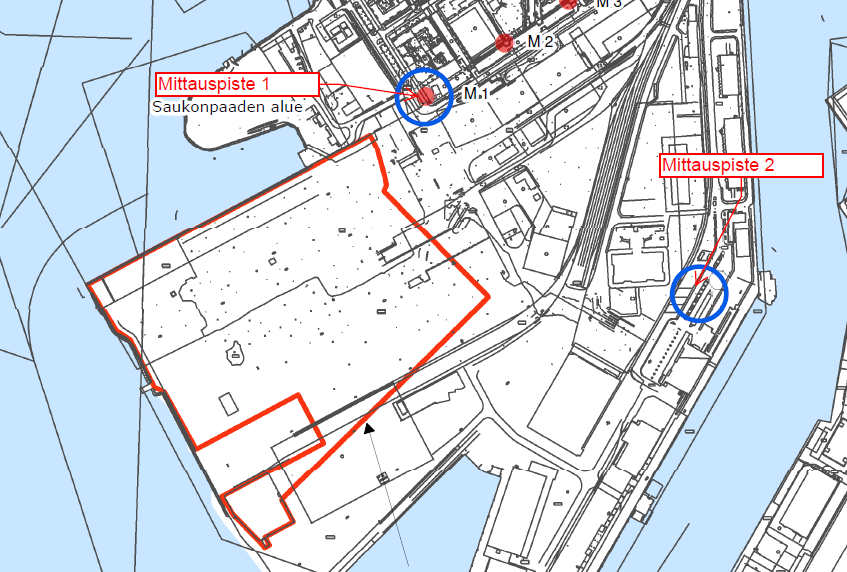

60 Meluselvitykset - Melumittaus ennen välivarastoinnin aloittamista ( ) - Mallinnus betonin murskauksesta ( ) - Melumittaus murskauksen ja kippauksen aikana ( ) - Yönaikainen kuljetus ja kippaus mittaukset ja mallinnus ( )

61 Louheen kuljetus, LAeq JÄTKÄSAAREN YÖAIKAISET LOUHEKULJETUKSET, MELU

62 Louheen kuljetus ja kippaus, LAeq JÄTKÄSAAREN YÖAIKAISET LOUHEKULJETUKSET, MELU

63 Louheen kuljetus ja kippaus, LAeq22-7, melueste JÄTKÄSAAREN YÖAIKAISET LOUHEKULJETUKSET, MELU

64 Louheen kuljetus ja kippaus, LAFmax JÄTKÄSAAREN YÖAIKAISET LOUHEKULJETUKSET, MELU

65 Louheen kuljetus ja kippaus, LAFmax, melueste JÄTKÄSAAREN YÖAIKAISET LOUHEKULJETUKSET, MELU

66 6. Entinen kaatopaikka

67 1946, kaatopaikkatoiminta päättynyt HIETASAARI KAATOPAIKAN ALAHELMA KAATOPAIKAN YLÄPINTA

68 Ilmavalokuva 1943 LOUHEPENKKA 30-LUVULTA

69 Kaatopaikan periaateleikkaus BUNKKERI Hietasaari Jäte Savi Mr/Hk Kallio

70 Liikuntapuisto kaatopaikan kohdalle

71 7. Kokemuksia

72 Seurantaryhmä Tarkoitus tiedonvälitys sidosryhmille Edustajat - Ympäristöviranomaiset: L-SY (->Avi), UUS (-> Ely), Ymk - Helsingin eri virastot ja laitokset: Ksv, HKR, Kv, Liv, HelSa, Taske... - Puheenjohtaja Timo Laitinen, talous- ja suunnittelukeskus - Sihteeri, Ramboll Kokoontuu säännöllisesti muutaman kerran vuodessa
