1 X90 Multimediaprojektori Verkkotoiminnot Tässä käyttöohjeessa on selitetty vain verkkotoiminnot. Katso käyttäjän oppaasta tietoja turvallisuudesta, käytöstä ja muista seikoista. VAROITUS Ennen kuin alat käyttää verkkotoimintoja, lue projektorin käyttäjän opas huolellisesti ja varmista, että projektori on säädetty oikein. Säilytä käyttöohjeet tallessa tulevaa tarvetta varten. Huom! Pidätämme oikeuden muuttaa tässä käyttöohjeessa olevia tietoja ilman ennakkoilmoitusta. Valmistaja ei ota vastuuta tässä käyttöohjeessa mahdollisesti ilmenevistä virheistä. Tämän asiakirjan osittainenkin jäljentäminen, siirto tai kopiointi on kielletty ilman nimenomaista erillistä kirjallista lupaa. TAVARAMERKKIEN VAHVISTUS: Windows on Microsoft Corporationin rekisteröity tavaramerkki. Netscape on Netscape Communications Corporation in rekisteröity tavaramerkki. JavaScript on Sun Microsystems, Inc. in rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. Sisältö Verkkotoiminnot... 2 Asetukset... 6 Projektorin säätö Virhe- & varoitushälytykset sähköpostin kautta Projektorin hallinta SNMP:n kautta Projektorin säätö laatimalla aikataulu e-shot (valokuvan siirto) näyttö Komentosäätö verkon kautta... 34

2 Verkkotoiminnot Verkkotoiminnot Tämä projektori on varustettu seuraavin verkkotoiminnoin. Projektorin säätö ja ohjaus verkkoselaimen kautta Projektorin asetuksia voidaan muuttaa ja projektoria voidaan ohjata verkon kautta käyttämällä verkkoselainta PC:stä, joka on liitetty samaan verkkoon. ( 4) Virhe- & varoitushälytykset sähköpostin kautta Projektori pystyy lähettämään automaattisesti hälytyksen tiettyihin sähköpostiosoitteisiin, kun projektori tarvitsee huoltoa tai kun on esiintynyt jokin virhe. ( 26) Projektorin hallinta SNMP:n kautta Tämä projektori on SNMP (Simple Network Management Protocol)vaatimusten mukainen, joten sitä voidaan tarkkailla kaukaakin käyttämällä SNMP-ohjelmaa. Lisäksi projektori pystyy lähettämään virhe- & varoitushälytykset tiettyyn PC:hen. ( 28) Projektorin säätö laatimalla aikataulu On mahdollista laatia aikataulu, jonka mukaan projektori suorittaa eri toimintoja käyttämällä hyväksi asetusta PÄIVÄYS JA AIKA. ( 29) Valokuvan siirto Projektori pystyy näyttämään valokuvia, jotka on lähetetty verkon kautta. ( 32) Projektorin ohjaus käyttämällä RS-232C komentoja verkon kautta Projektoria voidaan ohjata käyttämällä RS-232C komentoja verkon kautta. ( 34)

3 Ennen verkkotoimintojen käyttöä... Verkkotoiminnot Projektorin verkkotoimintojen käyttämistä varten projektorin on oltava säädetty verkkoon sopivaksi. Kysy neuvoa verkkoadministraattorilta ennen kuin liität projektorin verkkoon. Virheelliset projektorin verkkosäädöt saattavat aiheuttaa ongelmia verkkoon. Liitä Gateway (reititin/pc, joka vie liikenteen lähettävän laitteen apuverkon ulkopuolelle) projektorin verkkoliittimestä CAT-5 (tai suurempi) kaapelilla ja säädä seuraavat asetukset. Jos käytetään verkkoa DHCP säädettynä toimintaan: Projektorin verkkoasetukset voidaan säätää automaattisesti, kun [DHCP] verkkovalikosta on säädetty asentoon [TURN ON]. Katso kohtaa DHCP verkkovalikosta. ( Käyttäjän ohjekirja : VERKKO-valikko) Jos tarvitaan kiinteä/ staattinen IP-osoite, säädä projektori seuraavassa luvussa kuvattujen vaiheiden mukaisesti. Jos käytetään verkkojärjestelmää, jossa DHCP ei ole säädetty toimintaan tai jos käytetään kiinteää IP-osoitetta verkkojärjestelmässä, jossa on toimintaan säädetty DHCP: Säädä seuraavat asetukset verkkovalikossa. ( Käyttäjän ohjekirja : VERKKOvalikko) [DHCP]: Säädä DHCP toimimattomaksi (Aseta [DHCP] asentoon [TURN OFF]). [IP ADDRESS]: Kirjoita oikea IP-osoite projektorille verkkoon liittämistä varten. [SUBNET MASK]: Kirjoita oikea apuverkon maski projektorille verkkoon liittämistä varten. [DEFAULT GATEWAY]: Kirjoita oikea portin (reititin/pc, joka vie liikenteen lähettävän laitteen apuverkon ulkopuolelle) osoite projektorin verkkoon liittämistä varten. 3

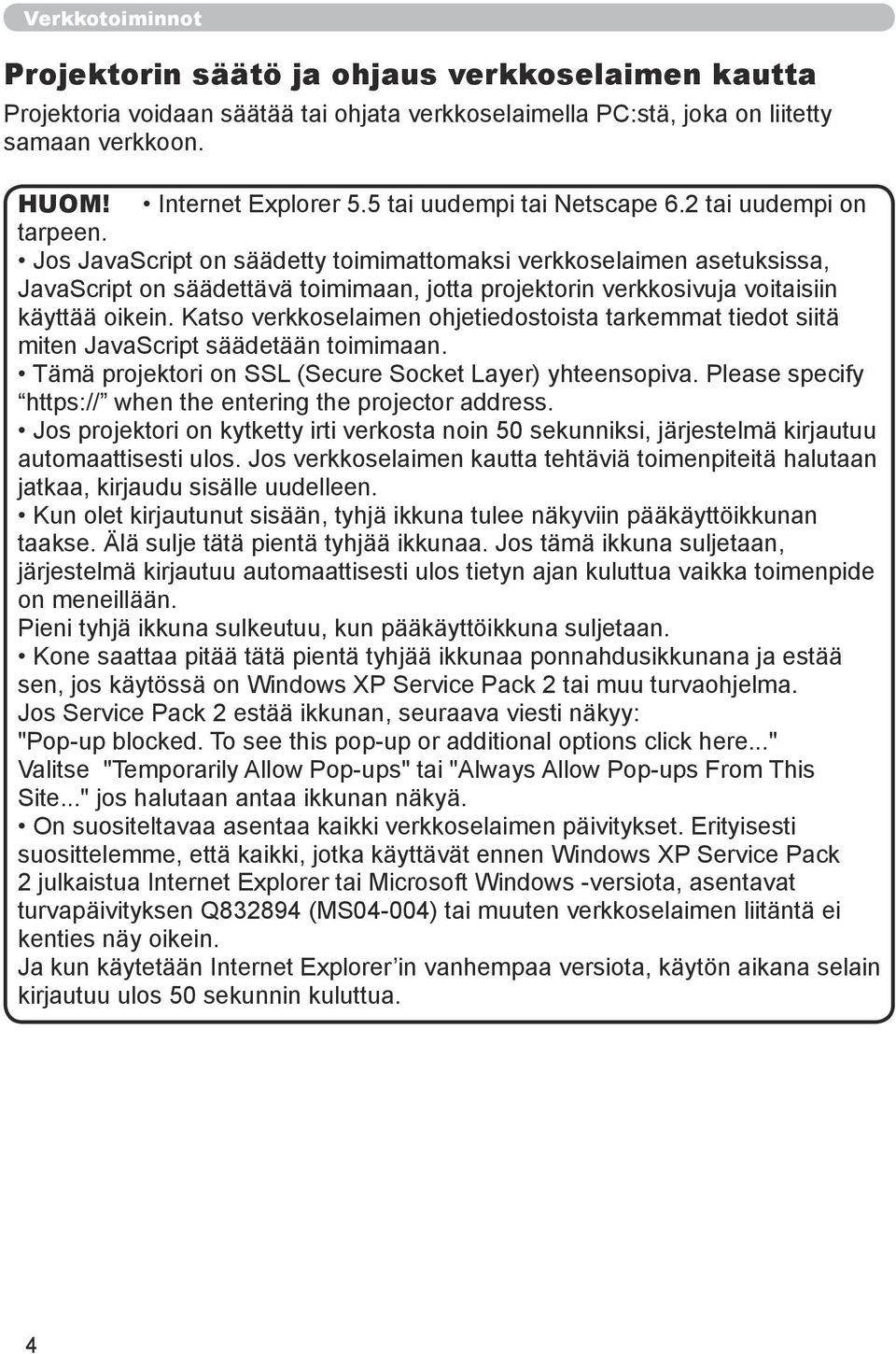

4 Verkkotoiminnot Projektorin säätö ja ohjaus verkkoselaimen kautta Projektoria voidaan säätää tai ohjata verkkoselaimella PC:stä, joka on liitetty samaan verkkoon. HUOM! Internet Explorer 5.5 tai uudempi tai Netscape 6.2 tai uudempi on tarpeen. Jos JavaScript on säädetty toimimattomaksi verkkoselaimen asetuksissa, JavaScript on säädettävä toimimaan, jotta projektorin verkkosivuja voitaisiin käyttää oikein. Katso verkkoselaimen ohjetiedostoista tarkemmat tiedot siitä miten JavaScript säädetään toimimaan. Tämä projektori on SSL (Secure Socket Layer) yhteensopiva. Please specify when the entering the projector address. Jos projektori on kytketty irti verkosta noin 50 sekunniksi, järjestelmä kirjautuu automaattisesti ulos. Jos verkkoselaimen kautta tehtäviä toimenpiteitä halutaan jatkaa, kirjaudu sisälle uudelleen. Kun olet kirjautunut sisään, tyhjä ikkuna tulee näkyviin pääkäyttöikkunan taakse. Älä sulje tätä pientä tyhjää ikkunaa. Jos tämä ikkuna suljetaan, järjestelmä kirjautuu automaattisesti ulos tietyn ajan kuluttua vaikka toimenpide on meneillään. Pieni tyhjä ikkuna sulkeutuu, kun pääkäyttöikkuna suljetaan. Kone saattaa pitää tätä pientä tyhjää ikkunaa ponnahdusikkunana ja estää sen, jos käytössä on Windows XP Service Pack 2 tai muu turvaohjelma. Jos Service Pack 2 estää ikkunan, seuraava viesti näkyy: "Pop-up blocked. To see this pop-up or additional options click here..." Valitse "Temporarily Allow Pop-ups" tai "Always Allow Pop-ups From This Site..." jos halutaan antaa ikkunan näkyä. On suositeltavaa asentaa kaikki verkkoselaimen päivitykset. Erityisesti suosittelemme, että kaikki, jotka käyttävät ennen Windows XP Service Pack 2 julkaistua Internet Explorer tai Microsoft Windows -versiota, asentavat turvapäivityksen Q (MS04-004) tai muuten verkkoselaimen liitäntä ei kenties näy oikein. Ja kun käytetään Internet Explorer in vanhempaa versiota, käytön aikana selain kirjautuu ulos 50 sekunnin kuluttua. 4

5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Verkkotoiminnot Kun projektoria säädetään ja ohjataan verkkoselaimen kautta, tarvitaan ID ja tunnussana. ID-tunnuksia on kahdentyyppisiä, administraattorin ID ja käyttäjän ID. Seuraavassa taulukossa on näytetty käyttäjän ja administraattorin ID-tunnuksen erot. Administrator ID User ID Network Information Näyttää projektorin senhetkiset verkkoasetussäädöt. Network Settings Näyttää ja säätää verkkoasetukset. Port Settings Mail Settings Alert Settings Näyttää ja säätää tiedonsiirtoportin asetukset. Näyttää ja säätää sähköpostin osoiteasetukset. Näyttää ja säätää virhe- & varoitushälytykset. Schedule Settings Näyttää ja säätää aikatauluasetukset. Date/Time Settings Security Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Näyttää ja säätää tunnussanat ja muut turva-asetukset. Alla on esitetty administraattorin ID-tunnuksen, käyttäjän ID-tunnuksen ja tunnussanojen oletusasetukset. Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Projector Control Säätää projektoria. Projector Status Network Restart Näyttää ja säätää projektorin senhetkisen tilan. Käynnistää uudelleen projektorin verkkoliitännän. Ei käytettävissä ID Tunnussana Administrator ID Administraattori <Tyhjä> User ID Käyttäjä <Tyhjä> 5

6 Asetukset Asetukset Katso seuraavasta tiedot projektorin säädöstä ja ohjauksesta verkkoselaimen kautta. Esimerkki: Jos projektorin IP-osoitteeksi on säädetty : 1) Näppäile [ Kuva 1 verkkoselaimen osoitepalkkiin, jolloin kuva 1 tulee näkyviin. 2) Näppäile ID ja tunnussana ja napsauta [Logon]. Jos sisäänkirjoitus onnistuu, näkyviin tulee joko kuva 2 tai kuva 3. Kuva 2 (Kirjoittaudu sisään administraattorin ID-tunnuksella) Kuva 3 (Kirjoittaudu sisään käyttäjän ID-tunnuksella) 3) Napsauta haluttua käyttö- tai säätökohtaa päävalikosta, joka sijaitsee ruudun vasemmalla puolella (kuva 2 tai kuva 3). 6

7 Network Information Asetukset Kaikki tässä käyttöohjeessa näkyvät näytöt ovat administraattorin ID-tunnusta käyttämällä sisäänki rjoittauduttaessa näkyviin tulevia näyttöjä. Käytettäessä käyttäjän ID-tunnusta näkyviin eivät tule sellaiset toiminnot, jotka näkyvät vain administraattorin tunnuksella. Katso kussakin taulukossa näkyviä kuvauksia. Näyttää projektorin senhetkiset verkkoasetussäädöt. DHCP IP Address Subnet Mask Default Gateway MAC Address Firmware Date Firmware Version Näyttää DHCP-asetusten säädöt. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää MAC-osoitteen. Näyttää verkon valmistajan aikaleiman. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta. Näyttää verkon valmistajan versionumeron. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta.

8 Asetukset Network Settings Näyttää ja säätää verkkoasetukset. IP Configuration DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway Projector Name SysLocation SysContact Säätää verkkoasetukset. Säätää DHCP:n toimimaan. Säätää DHCP:n toimimattomaksi. Säätää IP-osoitteen, kun DHCP on säädetty toimimattomaksi. Säätää apuverkon maskin, kun DHCP on säädetty toimimattomaksi. Säätää oletusportin, kun DHCP on säädetty toimimattomaksi. Säätää projektorin nimen. Säätää sijainnin, johon viitataan käytettäessä SNMP:tä. Säätää yhteystiedot, joihin viitataan käytettäessä SNMP:tä. Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadmin istraattorilta ennen kuin säädät palvelimen osoitteet. 8

9 Asetukset Port Settings Näyttää ja säätää tiedonsiirtoportin asetukset. Network Control Port1 (Port:23) Port open Authentication Network Control Port2 (Port:9715) Port open Authentication Image Transfer Port (Port:9716) Port open Authentication SNMP Port Port open Trap address SMTP Port Port open Tallenna asetukset napsauttamalla [Apply]. Säätää komentoportin 1 (portti 23). Tee rasti [Enable] ruutuun portin 23 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää komentoportin 2 (portti 9715). Tee rasti [Enable] ruutuun portin 9715 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää kuviensiirtoportin (portti 9716). Tee rasti [Enable] ruutuun portin 9716 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää SNMP-portin. Tee rasti [Enable] ruutuun SNMP:n käyttämistä varten. Säätää SNMPTrap määränpään IP formaatilla. Säätää SMTP-portin. Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 9

10 Asetukset Mail Settings Näyttää ja säätää sähköpostin osoiteasetukset. Send Mail SMTP Server IP Address Sender address Recipient address Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. Säädä sähköpostin lähetysolosuhteet kohdassa [Alert Settings]. Säätää postipalvelimen osoitteen IP formaatilla. Säätää lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista Säätää korkeintaan viiden vastaanottajan sähköpostiosoitteen. On myös mahdollista määrittää [TO] tai [CC] kullekin osoitteelle. Vastaanottajan sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista Tallenna asetukset napsauttamalla [Apply]. HUOM! On mahdollista varmistaa toimivatko kaikki postiasetukset oikein käyttämällä [Send Test Mail] -painiketta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadmin istraattorilta ennen kuin säädät palvelimen osoitteet. 10

11 Asetukset Alert Settings Näyttää ja säätää virhe- & varoitushälytykset. Cover Error SNMP Trap Send Mail Mail subject Mail text Fan Error SNMP Trap Send Mail Mail subject Mail text Säätää kannen virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää tuulettimen virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista 11

12 Asetukset Alert Settings (jatkuu) Lamp Error SNMP Trap Send Mail Mail subject Mail text Temp Error SNMP Trap Send Mail Mail subject Mail text Air Flow Error SNMP Trap Send Mail Mail subject Mail text Säätää lampun virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää lämpötilan virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää ilmavirran virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista 12

13 Asetukset Alert Settings (jatkuu) Lamp Time Error SNMP Trap Send Mail Mail subject Mail text Cool Error SNMP Trap Send Mail Mail subject Mail text Filter Error SNMP Trap Send Mail Mail subject Mail text Säätää lampun ajastimen virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää viileyden virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. The length of the subject line can be up to 255 alphanumeric characters. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää suodattimen virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista 13

14 Asetukset Alert Settings (jatkuu) Other Error SNMP Trap Send Mail Säätää muut virhehälytysasetukset. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Mail subject Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Mail text Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Schedule Execution Error Säätää aikataulun toteuttamisen virhehälytysasetukset. SNMP Trap SNMP Trap hälytykset toimimaan. Send Mail sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Mail subject Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Mail text Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Lamp Time Alarm Säätää lampun ajan virhehälytysasetukset. Alarm Time Säätää lampun hälytysajan. SNMP Trap SNMP Trap hälytykset toimimaan. Send Mail sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Mail subject Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Mail text Tekstin pituus voi olla korkeintaan 1024 alfanumeerista 14

15 Asetukset Alert Settings (jatkuu) Filter Time Alarm Alarm Time SNMP Trap Send Mail Mail subject Mail text Säätää suodattimen ajan ilmoituksen hälytysasetukset. Säätää suodattimen hälytysajan. SNMP Trap hälytykset toimimaan. sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Transition Detector Alarm Säätää siirtotunnistimen hälytyksen hälytysasetukset. SNMP Trap Send Mail Mail subject Mail text "CHANGE THE LAMP" is displayed SNMP Trap Send Mail Mail subject Mail text Cold Start SNMP Trap Authentication Failure SNMP Trap Tallenna asetukset napsauttamalla [Apply]. SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää hälytysasetukset, kun VAIHDA LAMPPU näkyy. SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista Säätää kylmäkäynnistyksen hälytysasetukset. SNMP Trap hälytykset toimimaan. Säätää oikeaksi todistamisen epäonnistumisen hälytysasetukset. SNMP Trap hälytykset toimimaan. 15

16 Asetukset Schedule Settings Näyttää ja säätää aikatauluasetukset. Daily Schedule Schedule List Sunday Schedule Schedule List Monday Schedule Schedule List Tuesday Schedule Schedule List Wednesday Schedule Schedule List Thursday Schedule Schedule List Friday Schedule Schedule List Saturday Schedule Schedule List 16 Säätää päivittäisen aikataulun. Tee rasti [Enable] ruutuun, jotta päivittäinen aikataulun luominen toimii. Näyttää senhetkisen päivittäisen aikataulun. Säätää sunnuntain aikataulun. Tee rasti [Enable] ruutuun, jotta sunnuntain aikataulun luominen toimii. Näyttää senhetkisen sunnuntain aikataulun. Säätää maanantain aikataulun. Tee rasti [Enable] ruutuun, jotta maanantain aikataulun luominen toimii. Näyttää senhetkisen maanantain aikataulun. Säätää tiistain aikataulun. Tee rasti [Enable] ruutuun, jotta tiistain aikataulun luominen toimii. Näyttää senhetkisen tiistain aikataulun. Säätää keskiviikon aikataulun. Tee rasti [Enable] ruutuun, jotta keskiviikon aikataulun luominen toimii. Näyttää senhetkisen keskiviikon aikataulun. Säätää torstain aikataulun. Tee rasti [Enable] ruutuun, jotta torstain aikataulun luominen toimii. Näyttää senhetkisen torstain aikataulun. Säätää perjantain aikataulun. Tee rasti [Enable] ruutuun, jotta perjantain aikataulun luominen toimii. Näyttää senhetkisen perjantain aikataulun. Säätää lauantain aikataulun. Tee rasti [Enable] ruutuun, jotta lauantain aikataulun luominen toimii. Näyttää senhetkisen lauantain aikataulun.

17 Asetukset Schedule Settings (jatkuu) Specific date No1 Schedule Month/Day Schedule List Specific date No.2 Schedule Month/Day Schedule List Specific date No.3 Schedule Month/Day Schedule List Specific date No.4 Schedule Month/Day Schedule List Specific date No.5 Schedule Month/Day Schedule List Säätää määritetyn päivän (nr.1) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.1) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.1) aikataulun. Säätää määritetyn päivän (nr.2) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.2) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.2) aikataulun. Säätää määritetyn päivän (nr.3) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.3) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.3) aikataulun. Säätää määritetyn päivän (nr. 4) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr. 4) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr. 4) aikataulun. Säätää määritetyn päivän (nr. 5) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr. 5) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr. 5) aikataulun. Tallenna asetukset napsauttamalla [Apply]. 17

18 Asetukset Schedule Settings (jatkuu) Jos haluat lisätä toimintoja ja tapahtumia, napsauta [Add New] painiketta ja säädä seuraavat kohdat. Time Command Power Parameter Input Source Parameter Display Image Parameter Säätää komentojen toteutusajan. Säätää toteutettavat komennot. Säätää virtasäädön ominaisuudet. Säätää tulon kytkennän ominaisuudet. Säätää siirtokuvatietojen näytön ominaisuudet. Napsauta [Register] painiketta, kun haluat lisätä uusia komentoja aikataululistaan. Napsauta [Delete] painiketta, kun haluat poistaa komentoja aikataululistasta. Date/Time Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Current Date Current Time Säätää päiväyksen muodossa vuosi/kuukausi/päivä. Säätää ajan muodossa tunnit:minuutit:sekunnit. 18

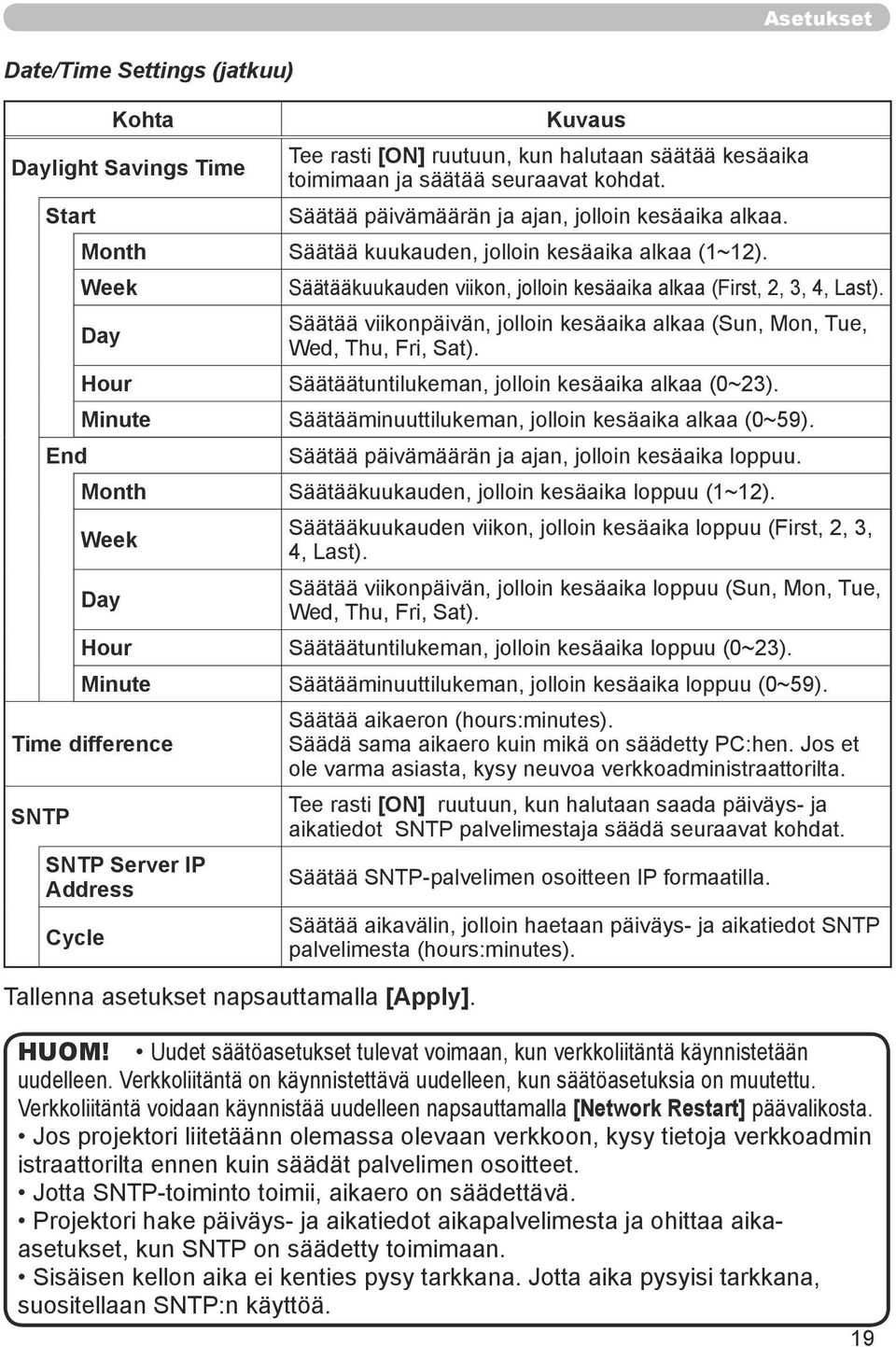

19 Asetukset Date/Time Settings (jatkuu) Daylight Savings Time Start End SNTP Server IP Address Cycle Tallenna asetukset napsauttamalla [Apply]. Tee rasti [ON] ruutuun, kun halutaan säätää kesäaika toimimaan ja säätää seuraavat kohdat. Säätää päivämäärän ja ajan, jolloin kesäaika alkaa. Month Säätää kuukauden, jolloin kesäaika alkaa (1~12). Week Day Säätääkuukauden viikon, jolloin kesäaika alkaa (First, 2, 3, 4, Last). Säätää viikonpäivän, jolloin kesäaika alkaa (Sun, Mon, Tue, Wed, Thu, Fri, Sat). Hour Säätäätuntilukeman, jolloin kesäaika alkaa (0~23). Minute Säätääminuuttilukeman, jolloin kesäaika alkaa (0~59). Säätää päivämäärän ja ajan, jolloin kesäaika loppuu. Month Säätääkuukauden, jolloin kesäaika loppuu (1~12). Week Day Säätääkuukauden viikon, jolloin kesäaika loppuu (First, 2, 3, 4, Last). Säätää viikonpäivän, jolloin kesäaika loppuu (Sun, Mon, Tue, Wed, Thu, Fri, Sat). Hour Säätäätuntilukeman, jolloin kesäaika loppuu (0~23). Minute Säätääminuuttilukeman, jolloin kesäaika loppuu (0~59). Time difference SNTP Säätää aikaeron (hours:minutes). Säädä sama aikaero kuin mikä on säädetty PC:hen. Jos et ole varma asiasta, kysy neuvoa verkkoadministraattorilta. Tee rasti [ON] ruutuun, kun halutaan saada päiväys- ja aikatiedot SNTP palvelimestaja säädä seuraavat kohdat. Säätää SNTP-palvelimen osoitteen IP formaatilla. Säätää aikavälin, jolloin haetaan päiväys- ja aikatiedot SNTP palvelimesta (hours:minutes). HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadmin istraattorilta ennen kuin säädät palvelimen osoitteet. Jotta SNTP-toiminto toimii, aikaero on säädettävä. Projektori hake päiväys- ja aikatiedot aikapalvelimesta ja ohittaa aikaasetukset, kun SNTP on säädetty toimimaan. Sisäisen kellon aika ei kenties pysy tarkkana. Jotta aika pysyisi tarkkana, suositellaan SNTP:n käyttöä. 19

20 Asetukset Security Settings Näyttää ja säätää tunnussanat ja muut turva-asetukset. Administrator authority Administrator ID Administrator Password Säätää administraattorin ID-tunnuksen ja tunnussanan. Säätää administraattorin ID-tunnuksen. Tekstin pituus voi olla korkeintaan 32 alfanumeerista Säätää administraattorin tunnussanan. Tekstin pituus voi olla korkeintaan 255 alfanumeerista Re-enter Administrator Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Password User authority Säätää käyttäjän ID-tunnuksen ja tunnussanan. Säätää käyttäjän ID-tunnuksen. User ID Tekstin pituus voi olla korkeintaan 32 alfanumeerista Säätää käyttäjän tunnussanan. User Password Tekstin pituus voi olla korkeintaan 255 alfanumeerista Re-enter User Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Password 20

21 Asetukset Security Settings (jatkuu) Network Control Authentication Password Re-enter Authentication Password SNMP Community Name Tallenna asetukset napsauttamalla [Apply]. Säätää komentosäädön oikeaksi todistavan tunnussanan. Säätää oikeaksi todistavan tunnussanan. Tekstin pituus voi olla korkeintaan 16 alfanumeerista Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Säätää yhteisön nimen, jos SNMP on käytössä. Säätää yhteisön nimen. Tekstin pituus voi olla korkeintaan 64 alfanumeerista HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 21

22 Projektorin säätö Projektorin säätö Projector Control Alla olevassa taulukossa näkyvät toimenpiteet voidaan suorittaa [Projector Control] valikosta. Valitse haluttu kohta PC:n ylös ja alas nuolinäppäimellä. Useimmilla kohdilla on apuvalikko. Katso tarkemmat tiedot alla olevasta taulukosta. Säätää projektoria. Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Picture Brightness Contrast Gamma Color Temp Color Tint Sharpness Active Iris MyMemory Recall MyMemory Save Kytkee virran päälle/pois päältä. Valitsee tulolähteen. Valitsee kuvamuodon asetuksen. Kytkee toiminnon Tyhjä päälle/päältä. Kytkee toiminnon Vaimennus päälle/päältä. Valitsee Pysäytys asetuksen. Säätää Suurennus asetusta. Joillakin tulolähteillä Magnify saattaa pysähtyä vaikka suurinta säätöarvoa ei ole saavutettu. Säätää Kirkkaus-asetusta. Säätää Kontrasti-asetusta. Valitsee Gamma -asetuksen. Valitsee Värilämp. -asetuksen. Säätää Väri-asetuksen. Säätää Värisavy-asetuksen. Säätää Terävyys-asetuksen. Valitsee Akt. Iiris -asetuksen. Hakee Oma Muisti tiedot. Tallentaa Oma Muisti tiedot. 22

23 Projektorin säätö Projector Control (Continued) Image Aspect Valitsee Kuvasuhde asetuksen. Over Scan Valitsee Over Scan asetuksen. V Position Säätää Vert. Sij. asetuksen. H Position Säätää Hor.Sij. asetuksen. H Phase Säätää H. Vaihe asetuksen. H Size Säätää Hor. Koko asetuksen. Auto Adjust Toteuttaa autom. säädön. Input Progressive Valitsee Etenevä-asetuksen. Video NR Valitsee Video NR -asetuksen. 3D-YCS Valitsee 3D-YCS -asetuksen. Color Space Valitsee Väriavaruus-asetuksen. Component Valitsee komponentiliittimen asetuksen. C-Video Format Valitsee Videoform.-asetuksen. S-Video Format Valitsee S-videoform. -asetuksen. M1-D Valitsee M1-D -asetuksen. Frame Lock Kytkee Kuvalukko päälle/päältä. RGB in-1 Valitsee RGB1-tulosignaalin tyypin. RGB in-2 Valitsee RGB2-tulosignaalin tyypin. Setup Aoto Keystone Execute Suorittaa automaattisen keystone-vääristymän korjauksen. Keystone V Säätää vertikaalisen Keystone-asetuksen. Keystone H Säätää horisontaalisen Keystone-asetuksen. Whisper Valitsee Tuul. nop. asetuksen. (Normaali tai Hiljainen) Mirror Valitsee Peilikuva -asetuksen. 23

24 Projektorin säätö Projector Control (jatkuu) Audio Volume Treble Bass SRS WOW Speaker Audio-RGB1 Audio-RGB2 Audio-M1-D Audio-Video Audio-S-Video Audio-Component Screen Language Menu Position V Menu Position H Blank Startup MyScreen Lock Message Option Auto Search Auto Keystone Auto on Auto off My Button-1 My Button-2 Auto Adjust Remote Receiv. Front Remote Receiv. Rear Remote Receiv. Top Remote Freq. Normal Remote Freq. High 24 Säätää Ääni-asetuksen. Säätää Diskantti-asetuksen. Säätää Basso-asetuksen. Valitsee SRS WOW -asetuksen. Kytkee Kaiuttimen päälle/päältä. Määrittää Audio-RGB1 -tuloliittimen. Määrittää Audio-RGB2 -tuloliittimen. Määrittää Audio-M1-D -tuloliittimen. Määrittää Audio-Video -tuloliittimen. Määrittää Audio-S-Video -tuloliittimen. Määrittää Audio-Component -tuloliittimen. Valitsee ruutuviestien Kieli asetuksen. Säätää valikon vertikaalisen asennon. Säätää valikon horizontaalisen asennon. Valitsee Tyhjä -muodon. Valitsee Aloitus -ruutumuodon. Kytkee Oma Kuva Lock asetuksen päälle/päältä. Kytkee Viesti-toiminnon päälle/päältä. Kytkee automaattisen signaalin etsintätoiminnon päälle/päältä. Kytkee/katkaisee automaattisen keystone-vääristymän korjaustoiminnon. Kytkee/katkaisee Autom Vir Kyt. Säätää ajastimen niin, että se katkaisee virran projektorista, kun signaalia ei havaita. Määrittää varusteisiin kuuluvan kaukosäätimen MY BUTTON1- painikkeiden toiminnot. Määrittää varusteisiin kuuluvan kaukosäätimen MY BUTTON2- painikkeiden toiminnot. Säätää automaattisen säädön toimimaan/toimimattomaksi. Säätää asetuksen Kaukovastaanotin -toiminnon Etu toimimaan/toimimattomaksi. Säätää asetuksen Kaukovastaanotin -toiminnon Taka toimimaan/toimimattomaksi. Säätää asetuksen Kaukovastaanotin -toiminnon Ylä toimimaan/toimimattomaksi. Säätää asetuksen Kaukotaajuus -toiminnon Normaali toimimaan/toimimattomaksi. Säätää asetuksen Kaukotaajuus -toiminnon Korkea toimimaan/toimimattomaksi.

25 Projektorin säätö Projector Status Näyttää ja säätää projektorin senhetkisen tilan. Error Status Näyttää senhetkisen virhetilan. Lamp Time Näyttää senhetkisen lampun käyttöajan. Filter Time Näyttää senhetkisen suodattimen käyttöajan. Power Status Näyttää senhetkisen virtatilan. Input Status Näyttää senhetkisen tulosignaalin lähteen. Blank On/Off Näyttää Tyhjä-asetuksen päälle/päältä -tilan. Mute Näyttää Vaimennus asetuksen päälle/päältä -tilan. Freeze Näyttää Pysäytys asetuksen päälle/päältä -tilan. Network Restart Käynnistää uudelleen projektorin verkkoliitännän. Restart Logoff Käynnistää uudelleen projektorin verkkoliitännän uusien asetusten asettamiseksi voimaan. HUOM! Uudelleenkäynnistys vaatii sisäänkirjoittautumisen uudelleen projektorin verkkoselaimen kautta tapahtuvaa ohjausta tai lisäsäätöjä varten. Odota minuutti tai kauemmin sen jälkeen, kun olet napsauttanut "KÄYNN. UUD." -painiketta uudelleenkirjautumista varten, jotta voit ohjata tai säätää projektoria enemmän verkkoselaimen kautta. Kun uloskirjoittautumisen ruutua napsautetaan, sisäänkirjoittautusmisruutu tulee näkyviin ( 6 : kuva 1). 25
