X62w. Multimediaprojektori Verkkotoiminnot. Tässä käyttöohjeessa on selitetty vain verkkotoiminnot.

Transkriptio

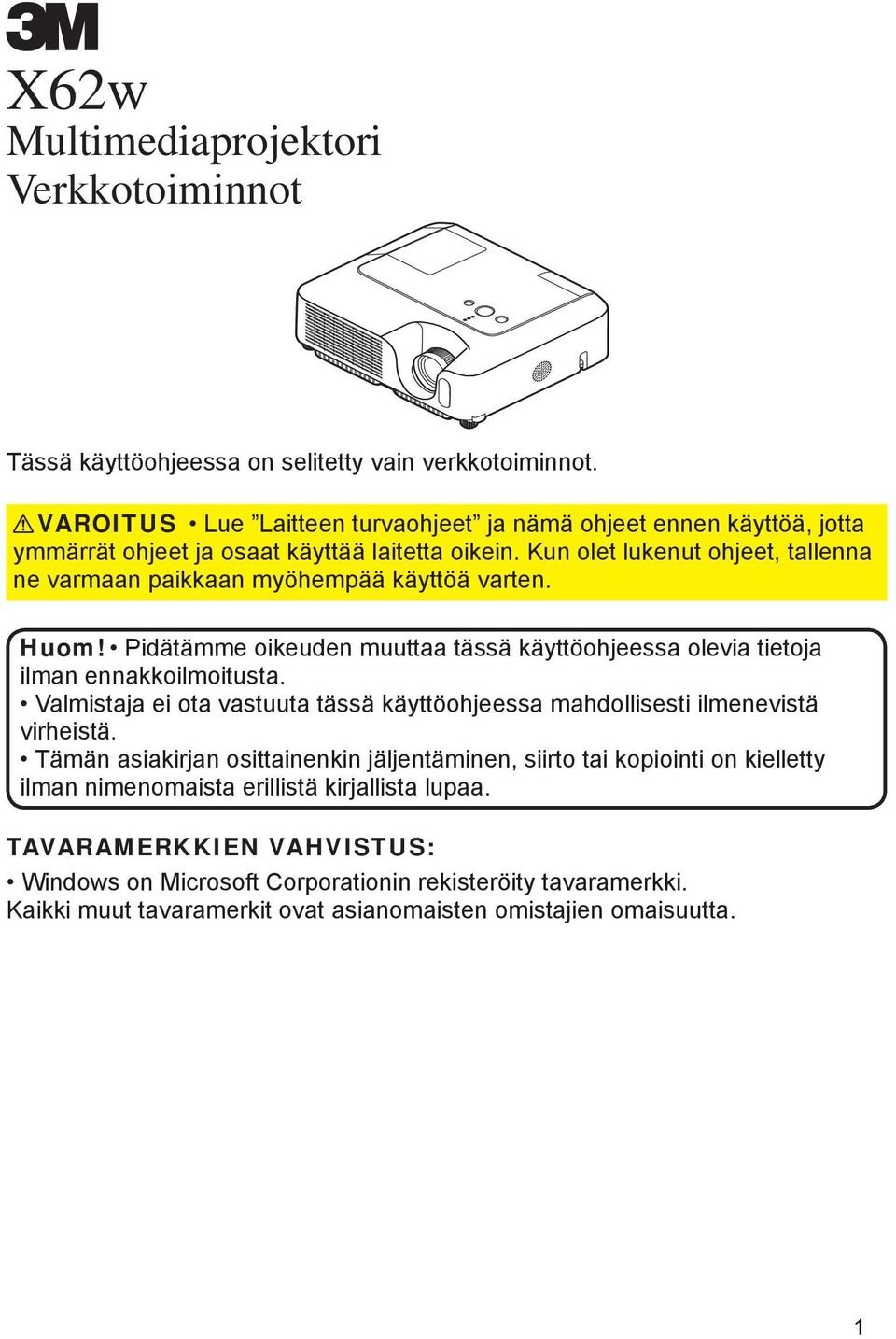

1 X62w Multimediaprojektori Verkkotoiminnot Tässä käyttöohjeessa on selitetty vain verkkotoiminnot. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Huom! Pidätämme oikeuden muuttaa tässä käyttöohjeessa olevia tietoja ilman ennakkoilmoitusta. Valmistaja ei ota vastuuta tässä käyttöohjeessa mahdollisesti ilmenevistä virheistä. Tämän asiakirjan osittainenkin jäljentäminen, siirto tai kopiointi on kielletty ilman nimenomaista erillistä kirjallista lupaa. TAVARAMERKKIEN VAHVISTUS: Windows on Microsoft Corporationin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

2 Sisältö Huomautus 3 1. Päätoiminnot SUORA MUOTO ESITYS ILMAN PC :TÄ 6 2. Varusteiden liittäminen ja verkkosäädöt Tarvittavat varusteet Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa Manuaalinen verkkoliitännän säätö -- langallinen LAN Tarvikkeiden liittäminen Verkkosäädöt Internet Options -asetus Tarkista liitäntä Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN- liitännälle valmistelut langatonta LAN-liitäntää varten Langattoman LAN-liitännän säätö Projektorin säätö ja ohjaus verkkoselaimen kautta Network Information Network Settings Port Settings Mail Settings Alert Settings Schedule Settings Date/Time Settings Security Settings Projector Control Projector Status Network Restart Logoff Verkkokaukosäätimen [Remote Control] käyttö Projektorin ohjelman käyttö -- peruskäyttö MIU Live Viewer -ohjelman käyttö MIU Live Viewer -ohjelman asennus Ohjelman asennustoimenpiteet MIU Live Viewer -ohjelman kuvaus MIU Live Viewer -ohjelman käyttö -- Perustoimet ESITYS ILMAN PC :TÄ -toiminnon käyttö Perustoimet Projektorin käyttö - Edistyneet toiminnot MIU Live Viewer -ohjelman käyttö - Edistyneet toiminnot Useamman PC:n liittäminen yhteen projektoriin (useamman PC:n liittäminen) ESITYS ILMAN PC :TÄ toiminnon käyttö - Edistynyt toiminto Pikku kuva -näyttömuoto Koko ruudun näyttömuoto Diaesitysmuoto Hakemistonäyttömuoto ESITYS ILMAN PC :TÄ -toiminnon virheilmoitukset Toistolista Virhe- & varoitushälytykset sähköpostin kautta Projektorin hallinta SNMP:n kautta Projektorin säätö laatimalla aikataulu e-shot (valokuvan siirto) näyttö Komentosäätö verkon kautta Vianmääritys Tekniset tiedot Takuu ja huolto 83 2 Sisältö

3 Huomautus Rajoitukset SD-muistikorttien, SDIO Wi-Fi LAN -korttien ja USB-muistin poistamisesta ja asettamisesta Huomautus Huomautus Suorita sopiva "POISTA MEDIA", "POISTA USB", "POISTA SD-KORTTI" tai "POISTA KAIKKI" -toiminto ennen kuin poistat SD-muistikortin tai USB-muistin. Sammuta virta projektorista ennen kuin poistat SDIO Wi-Fi LAN -kortin. (Varmista myös, että kortin LED ei pala.) Varusteisiin kuuluva g SDIO Wi-Fi LAN -kortti käyttää 2.4GHz:n radiotaajuuskaistaa. Radiolupa ei ole tarpeen tämän kortin käyttöön, mutta pyydämme muistamaan seuraavat tiedot SDIO Wi-Fi LAN -kortin käytöstä: ÄLÄ KÄYTÄ SEURAAVIEN PAIKKOJEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Matalatehoiset radioasemat Radioaseman tiloissa SDIO Wi-Fi LAN -kortin käyttö edellä mainittujen paikkojen läheisyydessä saattaa aiheuttaa häiriöitä radiolähetyksiin, joka taas puolestaan pienentää Wi-Fi -tiedonsiirron nopeutta tai tekee sen kokonaan mahdottomaksi. Jotkut paikat saattavat häiritä SDIO Wi-Fi LAN -kortin käyttämiä radiotaajuuksia, joka saattaa pienentää Wi-Fi -tiedonsiirron nopeutta tai tehdä sen mahdottomaksi. Varsinkin sellaisissa paikoissa, joissa on käytetty vahvistettua terästä, muita metalleja tai betonia saattaa esiintyä häiriöitä radioaalloilla, joita SDIO Wi-Fi LAN -kortti käyttää. Käytettävissä olevat kanavat SDIO Wi-Fi LAN -kortti käyttää 2,4GHz:n radiotaajuuskaistaa, mutta käytettävissä olevat kanavat saattavat olla rajoitetut riippuen maasta tai maantieteellisestä alueesta, jolla korttia käytetään. Katso seuraavasta taulukosta paikat ja kanavat, jota ovat käytettävissä varusteisiin kuuluvalle g SDIO Wi-Fi LAN -kortille. Kysy jälleenmyyjältä tarkemmat tiedot niistä maista, joita ei ole mainittu seuraavassa taulukossa. Maa tai alue Käytettävissä olevat kanavat Japani 1-11 USA 1-11 Taiwan 1-11 Kanada 1-11 Yhdistynyt Kuningaskunta, Espanja, Saksa, Italia, Itävalta, Sveitsi, Belgia, Ruotsi, Alankomaat, Portugali, Tanska, Suomi, Kreikka, 1-11 Norja, Ranska, Irlanti, Luxemburg, Islanti SDIO Wi-Fi LAN -korttia ei saa viedä maihin, joita ei ole mainittu yllä olevassa taulukossa, sillä on mahdollista, että SDIO Wi-Fi LAN -kortin käyttö näissä maissa on vastoin voimassa olevia radiolakeja. 3

4 4

5 1. Päätoiminnot 1. Päätoiminnot 1.1 SUORA MUOTO (Kuvien näyttö PC:stä) MIU-toiminnon (Multi Information processing Unit) päätoiminto on SUORA MUOTO. SUORA MUOTO -toiminnolla projektori näyttää PC:ssä näkyvän näytön verkon kautta MIU Live Viewer -toiminnon avulla (kuva 1.1.a). MIU Live Viewer sieppaa PC-näytön kuvan erityisen fi rmware MIU Live Viewer -toiminnon avulla ja lähettää sen projektoriin langallisen LAN tai langattoman LAN-liiitännän kautta. (Katso tarkemmat tiedot osasta 3 ja 5.) Kuva 1.1.a MIU Live Viewer antaa siepatun kuvan projektoriin langattoman LAN-liitännän kautta Fig. 1.1.b MIU Live Viewer Yksi projektori voidaan liittää jopa 4 PC:hen käyttämällä MIU Live Viewer -ohjelmaa. ( osa 4.1) 5

6 1. Päätoiminnot 1.2 ESITYS ILMAN PC :TÄ (SD-muistikortille ja USB-muistiin tallennettujen kuvien näyttö) ESITYS ILMAN PC :TÄ on toinen MIU-valikon päätoiminnoista, jonka avulla projektori voi näyttää kuvia, jotka on tallennettu SD-muistikortille tai USB-muistiin. (Kuva 1.2.a) ESITYS ILMAN PC :TÄ -näyttömuotoja on 4. 1) Pikkukuva-näyttömuoto: Näyttää kerralla pikku kuvan useammasta kuvasta. 2) Koko näyttö -näyttömuoto: Näyttää 1 kuvan tai liikkuvan kuvan koko näytössä. 3) Diaesitys-näyttömuoto: Näyttää kuvat säädetyn aikavälin mukaisesti. 4) Hakemisto-näyttömuoto: Näyttää listan muistiin tallennetusta hakemistoista ja tiedostoista. [Tuetut muistityypit] - SD-muistikortti (SD-kortti) - USB-muisti (USB-salamamuisti, USB-kovalevyasemat ja USBmuistikortin lukulaitteet) PIKKU KUVA SD KYLLÄ ENTER Kuva 1.2.a ESITYS ILMAN PC :TÄ ESITYS ILMAN PC :TÄ on ohjattavissa käyttämällä IR-kaukosäädintä tai projektorin painikkeita ( osa 4.2, ESITYS ILMAN PC :TÄ -toiminnon käyttö Edistynyt). On mahdollista käyttää myös [Remote Control] -toimintoa kuvassa 1.2.b näytetyllä tavalla, joka mahdollistaa kuvien valinnan, sivujen vaihtamisen ja näyttömuotojen vaihtamisen. Verkkokaukosäädin vaihtaa myös MIU Live Viewer ja ESITYS ILMAN PC :TÄ -toimintojen välillä. 6

7 1. Päätoiminnot 1.2 ESITYS ILMAN PC :TÄ (SD-muistikortille ja USB-muistiin tallennettujen kuvien näyttö) (jatkuu) Kuva 1.2.b Verkkokaukosäädin [Remote Control] HUOM! Tiedosto- ja hakemistonimillä on seuraavat rajoitukset ESITYS ILMAN PC :TÄ -toiminnolla. (1) Jos projektorin kielisäädöksi on asetettu japani: Vain alfanumeeriset ja japaninkieliset merkit ovat tuetut. (2) Jos projektorin kielisäädöksi ei ole asetettu japania: Vain alfanumeeriset ja Latin-1 -merkit ovat tuetut. Tietoja ei voi lukea oikein riippuen USB-kovalevyn, USB-muistikortin ja USBkortin lukijan tyypistä. Kun käytössä oleva USB-kovalevy voi käyttää tasavirtasovitinta, käytä sitä. 7

8 2. Varusteiden liittäminen ja verkkosäädöt 2. Varusteiden liittäminen ja verkkosäädöt 2.1 Tarvittavat varusteet Seuraavat varusteet ovat tarpeen, kun liitetään 1 projektori ja 1 PC. 1 projektorin ja useamman PC:n välinen liitäntä kuvataan osassa 4.1. Projektori PC ( MIU Live Viewer on oltava asennettuna, jotta voidaan käyttää SUORA MUOTO -toimintoa.) PC tarvitsee IEEE802.g langattoman LAN-laitteen langatonta liitäntää varten. Projektori ei kenties pysty kommunikoimaan oikein joidenkin tyyppisten langattomien LAN -laitteiden tai PC:den kanssa, vaikka PC olisi varustettu sisäänrakennetulla langattomalla LAN-yhteydellä. Käytä aina Wi-Fi -todistettuja langattomia LAN -laitteita, jotta saadaan vältettyä ongelmat tiedonsiirrossa. LAN-kaapeli (tarvitaan langalliseen liitäntään)*1 SDIO Wi-Fi LAN -kortti (tarvitaan langattomaan liitäntään)*2 SD-muistikortti tai USB-muisti (tarvitaan ESITYS ILMAN PC :TÄ -toimintoa varten) *1: CAT-5 LAN -kaapeli *2: Liitäntäpiste tarvitaan, kun langatonta LAN-liitäntää käytetään [INFRASTRUCTURE] -muodolla. 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa Tässä osassa kuvataan verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa. Tämä toiminto helpottaa verkkoliitännän tekemistä PC: n ja projektorin välillä eikä siinä tarvitse säätää monimutkaisia asetuksia kuten esimerkiksi IP-osoite ja SSID. * Tätä toimintoa ei voi käyttää, kun useampi PC tai useampi projektori on liitetty. * Windows2000 Professional Service Pack 4 tai Windows XP ja administraattorin valtuudet ovat tarpeen One-Click -tiedonsiirtotoiminnon käyttöön. (administraattorin valtuudet) * Tämä toiminto ei toimi joidenkin langattomien LAN -asemien kanssa. Jos "One- Click" -tiedonsiirron liitäntä ei onnistu, säädä liitäntä manuaalisesti. ( 10, 16 ja katso tietoja PC:n ja langattoman laitteen käyttäjän oppaasta.) [Langallinen LAN-liitäntä] 1) Kun projektorin verkkosäädöt kuten esimerkiksi IP-osoite ja apuverkon maski muutetaan, projektori on palautettava oletusverkkosäädöille. q Paina MENU-painiketta kaukosäätimestä tai / / / -painikkeita projektorista. Valikko tulee näkyviin. Jos HELP. VAL. näkyy, siirry ed. valikkoon. 8

9 2. Varusteiden liittäminen ja verkkosäädöt 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa (jatkuu) wvalitse MIU -valikko / -painikkeilla. e Paina RESET-painiketta kaukosäätimestä ja PALAUTA -valikko tulee näkyviin. rpaina -painiketta verkkosäätöjen palauttamiseksi oletusasetuksille. HUOM! SSID ja WEP KEY palautuvat tehtaalla säädetyille oletusasetuksille. Nämä voidaan säätää uudelleen verkkoselaimen kautta ( 19). 2) Liitä PC ja projektori LAN-kaapelilla tiedonsiirtoa varten. * Jos liitetään olemassa olevaan verkkoon, ota yhteys verkkoadministraattoriin. 3) Käynnistä MIU Live Viewer ja kuvassa 2.2.a näkyvä ikkuna tulee näkyviin. ( osa 3.1, MIU Live Viewer -ohjelman käyttö) Kuva 2.2.a MIU Live Viewer pääikkuna 9

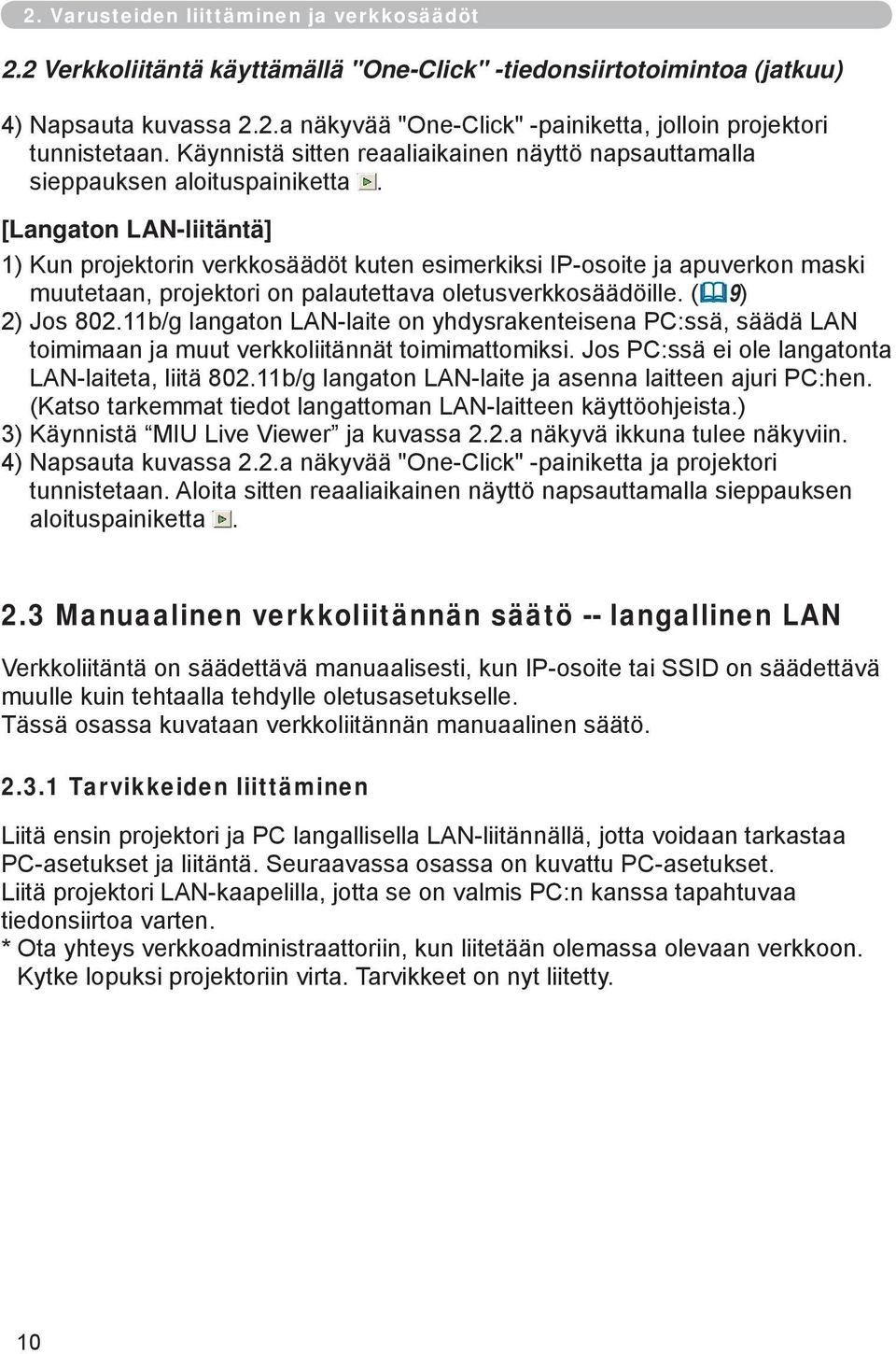

10 2. Varusteiden liittäminen ja verkkosäädöt 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa (jatkuu) 4) Napsauta kuvassa 2.2.a näkyvää "One-Click" -painiketta, jolloin projektori tunnistetaan. Käynnistä sitten reaaliaikainen näyttö napsauttamalla sieppauksen aloituspainiketta. [Langaton LAN-liitäntä] 1) Kun projektorin verkkosäädöt kuten esimerkiksi IP-osoite ja apuverkon maski muutetaan, projektori on palautettava oletusverkkosäädöille. ( 9) 2) Jos b/g langaton LAN-laite on yhdysrakenteisena PC:ssä, säädä LAN toimimaan ja muut verkkoliitännät toimimattomiksi. Jos PC:ssä ei ole langatonta LAN-laiteta, liitä b/g langaton LAN-laite ja asenna laitteen ajuri PC:hen. (Katso tarkemmat tiedot langattoman LAN-laitteen käyttöohjeista.) 3) Käynnistä MIU Live Viewer ja kuvassa 2.2.a näkyvä ikkuna tulee näkyviin. 4) Napsauta kuvassa 2.2.a näkyvää "One-Click" -painiketta ja projektori tunnistetaan. Aloita sitten reaaliaikainen näyttö napsauttamalla sieppauksen aloituspainiketta. 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN Verkkoliitäntä on säädettävä manuaalisesti, kun IP-osoite tai SSID on säädettävä muulle kuin tehtaalla tehdylle oletusasetukselle. Tässä osassa kuvataan verkkoliitännän manuaalinen säätö Tarvikkeiden liittäminen Liitä ensin projektori ja PC langallisella LAN-liitännällä, jotta voidaan tarkastaa PC-asetukset ja liitäntä. Seuraavassa osassa on kuvattu PC-asetukset. Liitä projektori LAN-kaapelilla, jotta se on valmis PC:n kanssa tapahtuvaa tiedonsiirtoa varten. * Ota yhteys verkkoadministraattoriin, kun liitetään olemassa olevaan verkkoon. Kytke lopuksi projektoriin virta. Tarvikkeet on nyt liitetty. 10

11 2.3.2 Verkkosäädöt 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) Tässä osassa kuvataan Windows XP:n ja Internet Explorer:in verkkoliitännän säädöt. 1) Kirjaudu Windows XP:hen administraattorin valtuuksin. (*) 2) Avaa Control Panel Start -valikosta. 3) Avaa Network and Internet Connections kohdasta Control Panel. (Kuva a) * Administraattorin valtuuksin varustettu tili on tili, jolla voi käsitellä kaikkia toimintoja. Kuva a Network and Internet Connections -ikkuna 4) Avaa Network Connections. (Kuva b) Kuva b Network Connections -ikkuna 11

12 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) 5) Kun on olemassa useampi kuin 1 käyttökelpoinen verkkolaite, säädä vain se laite, jota halutaan käyttää toimivana asetukselle valid ja säädä muut laitteet toimimattomiksi asetukselle invalid. (Tässä tapauksessa on valittava Local Area Connection.) 6) Avaa Local Area Connection Properties -ikkuna. (Kuva c) Kuva c Local Area Connection Properties -ikkuna 7) Säädä TCP/IP käytössä olevaksi protokollaksi ja avaa Internet Protocol (TCP/ IP) Properties -ikkuna. Kuva d Internet Protocol (TCP/IP) Properties -ikkuna 8) Säädä IP address, Subnet mask ja Default gateway PC:lle. 12

13 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) [IP-osoitteista] PC:n IP-osoitteen verkko-osoiteosan on oltava sama kuin projektorin, mutta PC:n koko IP -osoite ei saa olla sama kuin muiden verkkolaitteiden. Esimerkiksi projektorin alkuasetukset ovat seuraavat: IP-osoite: Apuverkon maski: Määritä siis PC:n IP-osoite seuraavalla tavalla: IP-osoite: xxx (desimaalinumero on näppäiltävä kohtaan xxx) Apuverkon maski: Valitse numero väliltä kohtaan xxx niin, ettei se ole sama kuin muilla verkkolaitteilla. Tässä tapauksessa koska projektorin IP-osoite on , kohta xxx PC:n IP-osoitteessa on määritettävä niin, että numeroksi tulee jokin väliltä 1-254, mutta ei numeroa 10, koska projektori käyttää sitä. Projektorin IP-osoite voidaan muuttaa säätöapuohjelmaa käyttämällä. ( osa 2.5) Jos verkossa on DHCP-palvelin, on mahdollista määrittää projektorille IP-osoite automaattisesti. Jos projektori ja PC ovat samassa verkossa (verkon osoite siis on sama), oletusportti voidaan jättää tyhjäksi. * DHCP on lyhenne sanoista Dynamic Host Confi guration Protocol ja sen toiminto on antaa tarpeelliset verkkosäädöt kuten IP-osoitteet DHCP-palvelimelta verkkoasiakkaille. Palvelimia, joilla on DHCP-toiminto, kutsutaan DHCPpalvelimiksi. * Jos projektori ja PC ovat eri verkoissa, oletusportti täytyy säätää. Kysy tarkemmat tiedot verkkoadministraattorilta. 13

14 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) Internet Options -asetus 1) Avaa Internet Properties -ikkuna (kuva b) napsauttamalla Internet Options Network and Internet Connections -ikkunasta (kuva a). Napsauta Kuva a Network and Internet Connections -ikkuna Napsauta Kuva b Internet Properties -ikkuna 2) Napsauta Connections -välilehteä ja avaa sitten Local Area Network (LAN) Settings napsauttamalla LAN Settings -painiketta. (Kuva c) 14

15 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) Kuva c Local Area Network (LAN) Settings -ikkuna 3) Poista rasti kaikista Local Area Network (LAN) Settings -ikkunan ruuduista. (Kuva c) Tarkista liitäntä 1) Varmista, että PC ja projektori on liitetty oikein käynnistämällä PC:n verkkoselain ja näppäilemällä seuraava URL. URL: IP-osoite)/ Esimerkiksi jos projektorin IP-osoite on , URL on URL: 2) Jos kuvan näyttö tulee näkyviin ID-tunnuksen ja salasanan näppäilyn jälkeen, liitäntä on onnistunut. Jos liitäntä ei onnistu, varmista, että kaapelin liitäntä ja säädöt on tehty oikein. Kuva [Logon Menu] 15

16 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle SD-Link11g SDIO Wi-Fi -kortin asentaminen mahdollistaa projektorin ja PC:n tiedonsiirron sekä [Ad-Hoc] -että [INFRASTRUCTURE]-muodolla. Langattoman LAN-liitännän manuaalinen säätö valmistelut langatonta LAN-liitäntää varten Kuva a Tiedonsiirto ilman liitäntäpistettä (Ad-Hoc) Kuva b Tiedonsiirto liitäntäpistettä käytettässä (INFRASTRUCTURE) * [Ad-Hoc] -muoto on langaton LAN-tiedonsiirtotapa, jossa tiedonsiirtoon ei tarvita liitäntäpistettä. * [INFRASTRUCTURE]-muoto on langaton LAN-tiedonsiirtotapa, jossa tiedonsiirtoon tarvitaan liitäntäpiste. Tämä muoto on tehokkaampi, jos laitteita on useampi. Ota yhteys verkkoadministraattoriin, kun liitetään olemassa olevaan verkkoon. Aseta ensin langaton SD-verkkokortti SD-korttiaukkoon ( Käyttäjän ohjekirja SDkortin ja USB-muistin asettaminen). Valmista sitten PV langatonta tiedonsiirtoa varten. Jos PC:ssä on sisäänrakennettu b/g langaton LAN-laite, säädä LAN toimimaan ja kaikki muut verkkoliitännät toimimattomiksi. Jos PC:ssä ei ole sisäänrakennettua langatonta LAN-laitetta, liitä b/g langaton LAN-laite PC: hen ja asenna laitteen ajurit. (Katso tarkemmat tiedot langattoman LAN-laitteen käyttäjän oppaasta.) 16

17 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) Langattoman LAN-liitännän säätö Käyttämällä standardia Windows XP -langatonta LAN-apuohjelmaa. Projektorin langattomat LAN -alkuasetukset ovat seuraavat: Liitännän ohjaus : Ad-Hoc SSID : langaton Kanava : 1kanava Koodausarvo : Ei säädetty Tiedonsiirtonopeus : AUTO IP-osoite : * Nämä säädöt voidaan muuttaa. Muuta ne säätöapuohjelmalla tai valikolla. ( osa 2.5) 1) Avaa Network Connections. (Kuva a) 2. Varusteiden liittäminen ja verkkosäädöt Kuva a Network Connections 2) Aseta Wireless Network Connection asentoon Valid ja kaikki muut verkkolaitteet asentoon Invalid. 3) Avaa Wireless Network Connection Properties -ikkuna. (Kuva b) Kuva b Wireless Network Connection -ikkuna (1) 17

18 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) 4) Säädä TCP/IP käytössä olevaksi protokollaksi ja avaa Internet Protocol (TCP/ IP) Properties -ikkuna. Säädä IP-osoite ja muut asetukset samalla tavalla kuin ne on säädetty langalliselle LAN-liitännälle. ( 12) 5) Napsauta Wireless Networks -välilehteä. (Kuva c) Kuva c Wireless Network Connection -ikkuna (2) 6) Tee rasti kohtaan Use Windows to confi gure my wireless network settings Wireless Network Connection Properties -ikkunassa. 7) Napsauta Add -painiketta kohdasta Preferred networks Wireless Network Connection Properties -ikkunassa (kuva c) avataksesi Wireless Network Properties -ikkunan (kuva d). 18 Kuva d Wireless network Properties -ikkuna

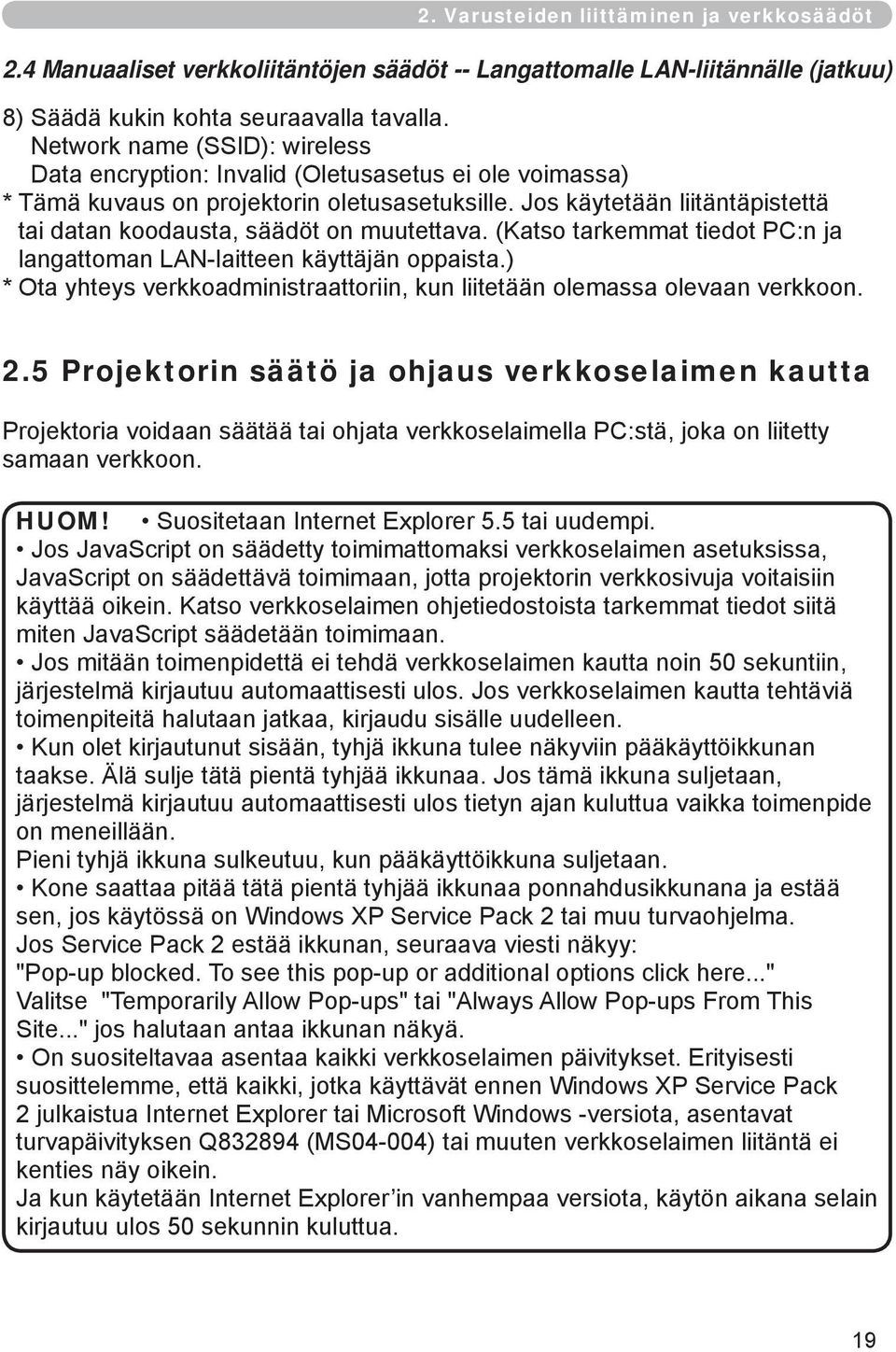

19 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) 8) Säädä kukin kohta seuraavalla tavalla. Network name (SSID): wireless Data encryption: Invalid (Oletusasetus ei ole voimassa) * Tämä kuvaus on projektorin oletusasetuksille. Jos käytetään liitäntäpistettä tai datan koodausta, säädöt on muutettava. (Katso tarkemmat tiedot PC:n ja langattoman LAN-laitteen käyttäjän oppaista.) * Ota yhteys verkkoadministraattoriin, kun liitetään olemassa olevaan verkkoon. 2.5 Projektorin säätö ja ohjaus verkkoselaimen kautta Projektoria voidaan säätää tai ohjata verkkoselaimella PC:stä, joka on liitetty samaan verkkoon. HUOM! Suositetaan Internet Explorer 5.5 tai uudempi. Jos JavaScript on säädetty toimimattomaksi verkkoselaimen asetuksissa, JavaScript on säädettävä toimimaan, jotta projektorin verkkosivuja voitaisiin käyttää oikein. Katso verkkoselaimen ohjetiedostoista tarkemmat tiedot siitä miten JavaScript säädetään toimimaan. Jos mitään toimenpidettä ei tehdä verkkoselaimen kautta noin 50 sekuntiin, järjestelmä kirjautuu automaattisesti ulos. Jos verkkoselaimen kautta tehtäviä toimenpiteitä halutaan jatkaa, kirjaudu sisälle uudelleen. Kun olet kirjautunut sisään, tyhjä ikkuna tulee näkyviin pääkäyttöikkunan taakse. Älä sulje tätä pientä tyhjää ikkunaa. Jos tämä ikkuna suljetaan, järjestelmä kirjautuu automaattisesti ulos tietyn ajan kuluttua vaikka toimenpide on meneillään. Pieni tyhjä ikkuna sulkeutuu, kun pääkäyttöikkuna suljetaan. Kone saattaa pitää tätä pientä tyhjää ikkunaa ponnahdusikkunana ja estää sen, jos käytössä on Windows XP Service Pack 2 tai muu turvaohjelma. Jos Service Pack 2 estää ikkunan, seuraava viesti näkyy: "Pop-up blocked. To see this pop-up or additional options click here..." Valitse "Temporarily Allow Pop-ups" tai "Always Allow Pop-ups From This Site..." jos halutaan antaa ikkunan näkyä. On suositeltavaa asentaa kaikki verkkoselaimen päivitykset. Erityisesti suosittelemme, että kaikki, jotka käyttävät ennen Windows XP Service Pack 2 julkaistua Internet Explorer tai Microsoft Windows -versiota, asentavat turvapäivityksen Q (MS04-004) tai muuten verkkoselaimen liitäntä ei kenties näy oikein. Ja kun käytetään Internet Explorer in vanhempaa versiota, käytön aikana selain kirjautuu ulos 50 sekunnin kuluttua. 19

20 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kun projektoria säädetään ja ohjataan verkkoselaimen kautta, tarvitaan ID ja tunnussana. ID-tunnuksia on kahdentyyppisiä, administraattorin ID ja käyttäjän ID. Seuraavassa taulukossa on näytetty käyttäjän ja administraattorin ID-tunnuksen erot. Kohta Kuvaus Administrator ID User ID Network Information Näyttää projektorin senhetkiset verkkoasetussäädöt. Network Settings Näyttää ja säätää verkkoasetukset. Port Settings Mail Settings Alert Settings Näyttää ja säätää tiedonsiirtoportin asetukset. Näyttää ja säätää sähköpostin osoiteasetukset. Näyttää ja säätää virhe- & varoitushälytykset. Schedule Settings Näyttää ja säätää aikatauluasetukset. Date/Time Settings Security Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Näyttää ja säätää tunnussanat ja muut turva-asetukset. Alla on esitetty administraattorin ID-tunnuksen, käyttäjän ID-tunnuksen ja tunnussanojen oletusasetukset. Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Projector Control Säätää projektoria. Remote Control Projector Status Network Restart Säätää projektoria IR-kaukosäätimen avulla. Näyttää ja säätää projektorin senhetkisen tilan. Käynnistää uudelleen projektorin verkkoliitännän. Kohta ID Tunnussana Administrator ID Administraattori <Tyhjä> User ID Käyttäjä <Tyhjä> Ei käytettävissä 20

21 Katso seuraavasta tiedot projektorin säädöstä ja ohjauksesta verkkoselaimen kautta. Esimerkki: Jos projektorin IP-osoitteeksi on säädetty : 1) Näppäile [ verkkoselaimen osoitepalkkiin, jolloin kuva 2.5.a tulee näkyviin. 2) Näppäile ID ja tunnussana ja napsauta [Logon]. 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kuva 2.5.a "Logon Menu" Jos sisäänkirjoitus onnistuu, näkyviin tulee joko kuva 2.5.b tai kuva 2.5.c. Kuva 2.5.b (Kirjoittaudu sisään administraattorin ID-tunnuksella) Kuva 2.5.c (Kirjoittaudu sisään käyttäjän ID-tunnuksella) 3) Napsauta haluttua käyttö- tai säätökohtaa päävalikosta, joka sijaitsee ruudun vasemmalla puolella (kuva 2.5.b tai kuva 2.5.c). 21

22 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Network Information Kaikki tässä käyttöohjeessa näkyvät näytöt ovat administraattorin ID-tunnusta käyttämällä sisäänki rjoittauduttaessa näkyviin tulevia näyttöjä. Käytettäessä käyttäjän ID-tunnusta näkyviin eivät tule sellaiset toiminnot, jotka näkyvät vain administraattorin tunnuksella. Katso kussakin taulukossa näkyviä kuvauksia. Näyttää projektorin senhetkiset verkkoasetussäädöt. Kohta DHCP IP Address Subnet Mask Default Gateway MAC Ethernet MAC Wireless Firmware Date Firmware Version Näyttää DHCP-asetusten säädöt. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää Ethernet MAC -osoitteen. Kuvaus Näyttää langattoman LAN MAC -osoitteen. Näyttää verkon valmistajan aikaleiman. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta. Näyttää verkon valmistajan versionumeron. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta. 22

23 2.5.2 Network Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää verkkoasetukset. Kohta NETWORK MODE IP Configuration DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway Projector Name SysLocation (SNMP) SysContact (SNMP) DNS Server Address Kuvaus Käytetään joko "LANGALLINEN" tai "LANGATON" -verkkomuodon valintaan. Säätää verkkoasetukset. Säätää DHCP:n toimimaan. Säätää DHCP:n toimimattomaksi. Säätää IP-osoitteen, kun DHCP on säädetty toimimattomaksi. Säätää apuverkon maskin, kun DHCP on säädetty toimimattomaksi. Säätää oletusportin, kun DHCP on säädetty toimimattomaksi. Säätää projektorin nimen. Säätää sijainnin, johon viitataan käytettäessä SNMP:tä. Säätää yhteystiedot, joihin viitataan käytettäessä SNMP:tä. Säätää DNS-palvelimen osoitteen. 23

24 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Network Settings (jatkuu) WEP Key WPA Passphrase SSID Kohta Wireless Mode CH (Communication channel) Speed (Communication speed) Encryption Kuvaus Käytetään [AD-HOC] tai [INFRASTRUCTURE] -muodon valintaan. Käytetään kanavan valintaan väliltä "1" ja "11". HUOM! Käytettävissä olevat kanavat saattavat olla rajoitetut riippuen maasta tai maantieteellisestä alueesta, jolla SDIO Wi-Fi LAN -korttia käytetään. Langaton LAN -kortti, joka vastaa paikallisia standardeja, saattaa olla tarpeen joissakin maissa tai joillakin alueille. Käytetään tiedonsiirtonopeuden valintaan. Käytetään datan koodaustavan valintaan. Käytetään WEP key -näppäilyyn. Syötä 10 merkin näppäin "64bit" WEP:lle tai 26 merkin näppäin "128bit" WEP:lle. Vain numeroita "0" - "9" ja kirjaimia "a" - "f" voidaan käyttää. Käytetään 8 ja 63 merkin pituisen WPA-salalausekkeen näppäilyyn. Vain kirjaimia, numeroita ja seuraavia symbolimerkkejä voidaan käyttää:!"#$%&'()*+,-./[ ]^_`{ }~ Käytetään maksimipituudeltaan 32 merkin pituisen SSID: n säätöön. Vain kirjaimia, numeroita ja seuraavia symboleja voidaan käyttää.!"#$%&'()*+,-./[ ]^_`{ }~ Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadmin istraattorilta ennen kuin säädät palvelimen osoitteet. 24

25 2.5.3 Port Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää tiedonsiirtoportin asetukset. Kohta Network Control Port1 (Port:23) Port open Authentication Network Control Port2 (Port:9715) Port open Authentication SNMP Port Port open Trap address SMTP Port Port open Kuvaus Säätää komentoportin 1 (portti 23). Tee rasti [Enable] ruutuun portin 23 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää komentoportin 2 (portti 9715). Tee rasti [Enable] ruutuun portin 9715 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää SNMP-portin. Tee rasti [Enable] ruutuun SNMP:n käyttämistä varten. Säätää SNMPTrap määränpään IP formaatilla. Säätää SMTP-portin. Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 25

26 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Mail Settings Näyttää ja säätää sähköpostin osoiteasetukset. Kohta Send Mail SMTP Server IP Address Sender address Recipient address Kuvaus Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. Säädä sähköpostin lähetysolosuhteet kohdassa [Alert Settings]. Säätää postipalvelimen osoitteen IP formaatilla. Säätää lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää korkeintaan viiden vastaanottajan sähköpostiosoitteen. On myös mahdollista määrittää [TO] tai [CC] kullekin osoitteelle. Vastaanottajan sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista merkkiä. Tallenna asetukset napsauttamalla [Apply]. HUOM! On mahdollista varmistaa toimivatko kaikki postiasetukset oikein käyttämällä [Send Test Mail] -painiketta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadmin istraattorilta ennen kuin säädät palvelimen osoitteet. 26

27 2.5.5 Alert Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää virhe- & varoitushälytykset. Kohta Cover Error SNMP Trap Send Mail Mail subject Mail text Fan Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää kannen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää tuulettimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 27

28 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Alert Settings (jatkuu) Kohta Lamp Error SNMP Trap Send Mail Mail subject Mail text Temp Error SNMP Trap Send Mail Mail subject Mail text Air Flow Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää lampun virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää lämpötilan virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää ilmavirran virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 28

29 2.5.5 Alert Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Lamp Time Error SNMP Trap Send Mail Mail subject Mail text Cool Error SNMP Trap Send Mail Mail subject Mail text Filter Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää lampun ajastimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää viileyden virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. The length of the subject line can be up to 255 alphanumeric characters. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää suodattimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 29

30 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Alert Settings (jatkuu) Kohta Other Error SNMP Trap Send Mail Mail subject Kuvaus Säätää muut virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Mail text Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Schedule Execution Error Säätää aikataulun toteuttamisen virhehälytysasetukset. SNMP Trap Send Mail Mail subject Mail text Lamp Time Alarm Alarm Time SNMP Trap Send Mail Mail subject Mail text Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää lampun ajan virhehälytysasetukset. Säätää lampun hälytysajan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 30

31 2.5.5 Alert Settings (jatkuu) Kohta Filter Time Alarm Alarm Time SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää suodattimen ajan ilmoituksen hälytysasetukset. Säätää suodattimen hälytysajan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Transition Detector Alarm Säätää siirtotunnistimen hälytyksen hälytysasetukset. SNMP Trap Send Mail Mail subject Mail text "CHANGE THE LAMP" is displayed SNMP Trap Send Mail Mail subject Mail text Cold Start SNMP Trap Authentication Failure SNMP Trap 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää hälytysasetukset, kun VAIHDA LAMPPU näkyy. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää kylmäkäynnistyksen hälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Säätää oikeaksi todistamisen epäonnistumisen hälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tallenna asetukset napsauttamalla [Apply]. 31

32 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Schedule Settings Näyttää ja säätää aikatauluasetukset. Kohta Kuvaus Daily Säätää päivittäisen aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta päivittäinen aikataulun luominen toimii. Schedule List Näyttää senhetkisen päivittäisen aikataulun. Sunday Säätää sunnuntain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta sunnuntain aikataulun luominen toimii. Schedule List Näyttää senhetkisen sunnuntain aikataulun. Monday Säätää maanantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta maanantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen maanantain aikataulun. Tuesday Säätää tiistain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta tiistain aikataulun luominen toimii. Schedule List Näyttää senhetkisen tiistain aikataulun. Wednesday Säätää keskiviikon aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta keskiviikon aikataulun luominen toimii. Schedule List Näyttää senhetkisen keskiviikon aikataulun. Thursday Säätää torstain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta torstain aikataulun luominen toimii. Schedule List Näyttää senhetkisen torstain aikataulun. Friday Säätää perjantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta perjantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen perjantain aikataulun. Saturday Säätää lauantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta lauantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen lauantain aikataulun. 32

33 2.5.6 Schedule Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Specific date No1 Schedule Month/Day Schedule List Specific date No.2 Schedule Month/Day Schedule List Specific date No.3 Schedule Month/Day Schedule List Specific date No.4 Schedule Month/Day Schedule List Specific date No.5 Schedule Month/Day Schedule List Kuvaus Säätää määritetyn päivän (nr.1) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.1) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.1) aikataulun. Säätää määritetyn päivän (nr.2) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.2) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.2) aikataulun. Säätää määritetyn päivän (nr.3) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr.3) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr.3) aikataulun. Säätää määritetyn päivän (nr. 4) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr. 4) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr. 4) aikataulun. Säätää määritetyn päivän (nr. 5) aikataulun. Tee rasti [Enable] ruutuun, jotta määritetyn päivän (nr. 5) aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Näyttää senhetkisen määritetyn päivän (nr. 5) aikataulun. Tallenna asetukset napsauttamalla [Apply]. 33

34 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Schedule Settings (jatkuu) Jos haluat lisätä toimintoja ja tapahtumia, napsauta [Add New] painiketta ja säädä seuraavat kohdat. Kohta Time Command Power Parameter Input Source Parameter Display Image Parameter Kuvaus Säätää komentojen toteutusajan. Säätää toteutettavat komennot. Säätää virtasäädön ominaisuudet. Säätää tulon kytkennän ominaisuudet. Säätää siirtokuvatietojen näytön ominaisuudet. Napsauta [Register] painiketta, kun haluat lisätä uusia komentoja aikataululistaan. Napsauta [Delete] painiketta, kun haluat poistaa komentoja aikataululistasta Date/Time Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Kohta Current Date Current Time Kuvaus Säätää päiväyksen muodossa vuosi/kuukausi/päivä. Säätää ajan muodossa tunnit:minuutit:sekunnit. 34

35 2.5.7 Date/Time Settings (jatkuu) Kohta Daylight Savings Time Start End SNTP Server IP Address Cycle Tallenna asetukset napsauttamalla [Apply]. Kuvaus Tee rasti [ON] ruutuun, kun halutaan säätää kesäaika toimimaan ja säätää seuraavat kohdat. Säätää päivämäärän ja ajan, jolloin kesäaika alkaa. Month Säätää kuukauden, jolloin kesäaika alkaa (1~12). Week Säätääkuukauden viikon, jolloin kesäaika alkaa (First, 2, 3, 4, Last). Day Säätää viikonpäivän, jolloin kesäaika alkaa (Sun, Mon, Tue, Wed, Thu, Fri, Sat). Hour Säätäätuntilukeman, jolloin kesäaika alkaa (0~23). Minute Säätääminuuttilukeman, jolloin kesäaika alkaa (0~59). Säätää päivämäärän ja ajan, jolloin kesäaika loppuu. Month Säätääkuukauden, jolloin kesäaika loppuu (1~12). Week Säätääkuukauden viikon, jolloin kesäaika loppuu (First, 2, 3, 4, Last). Day Säätää viikonpäivän, jolloin kesäaika loppuu (Sun, Mon, Tue, Wed, Thu, Fri, Sat). Hour Säätäätuntilukeman, jolloin kesäaika loppuu (0~23). Minute Säätääminuuttilukeman, jolloin kesäaika loppuu (0~59). Time difference SNTP 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Säätää aikaeron (hours:minutes). Säädä sama aikaero kuin mikä on säädetty PC:hen. Jos et ole varma asiasta, kysy neuvoa verkkoadministraattorilta. Tee rasti [ON] ruutuun, kun halutaan saada päiväys- ja aikatiedot SNTP palvelimestaja säädä seuraavat kohdat. Säätää SNTP-palvelimen osoitteen IP formaatilla. Säätää aikavälin, jolloin haetaan päiväys- ja aikatiedot SNTP palvelimesta (hours:minutes). HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Jos projektori liitetäänn olemassa olevaan verkkoon, kysy tietoja verkkoadministraattorilta ennen kuin säädät palvelimen osoitteet. Jotta SNTP-toiminto toimii, aikaero on säädettävä. Projektori hake päiväys- ja aikatiedot aikapalvelimesta ja ohittaa aikaasetukset, kun SNTP on säädetty toimimaan. Sisäisen kellon aika ei kenties pysy tarkkana. Jotta aika pysyisi tarkkana, suositellaan SNTP:n käyttöä. 35

36 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Security Settings Näyttää ja säätää tunnussanat ja muut turva-asetukset. Kohta Administrator authority Administrator ID Administrator Password Re-enter Administrator Password User authority User ID User Password Re-enter User Password Kuvaus Säätää administraattorin ID-tunnuksen ja tunnussanan. Säätää administraattorin ID-tunnuksen. Tekstin pituus voi olla korkeintaan 32 alfanumeerista merkkiä. Säätää administraattorin tunnussanan. Tekstin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Säätää käyttäjän ID-tunnuksen ja tunnussanan. Säätää käyttäjän ID-tunnuksen. Tekstin pituus voi olla korkeintaan 32 alfanumeerista merkkiä. Säätää käyttäjän tunnussanan. Tekstin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. 36

37 2.5.8 Security Settings (jatkuu) Kohta Network Control Authentication Password Re-enter Authentication Password SNMP FTP Community Name USER Password Re-enter Password Tallenna asetukset napsauttamalla [Apply]. 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kuvaus Säätää komentosäädön oikeaksi todistavan tunnussanan. Säätää oikeaksi todistavan tunnussanan. Tekstin pituus voi olla korkeintaan 16 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Säätää yhteisön nimen, jos SNMP on käytössä. Säätää yhteisön nimen. Tekstin pituus voi olla korkeintaan 64 alfanumeerista merkkiä. Säätää FTP-käyttäjän ja salasanan. Säätää käyttäjän nimen. Tekstin pituus voi olla 32 alfanumeerista merkkiä. Säätää salasanan. Tekstin pituus voi olla 32 alfanumeerista merkkiä. Näppäile edellä oleva salasana uudelleen varmistusta varten. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 37

38 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Projector Control Alla olevassa taulukossa näkyvät toimenpiteet voidaan suorittaa [Projector Control] valikosta. Valitse haluttu kohta PC:n ylös ja alas nuolinäppäimellä. Useimmilla kohdilla on apuvalikko. Katso tarkemmat tiedot alla olevasta taulukosta. Säätää projektoria. Kohta Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Picture Brightness Contrast Gamma Color Temp Color Tint Sharpness Active Iris MyMemory Recall MyMemory Save Kuvaus Kytkee virran päälle/pois päältä. Valitsee tulolähteen. Valitsee kuvamuodon asetuksen. Kytkee toiminnon Tyhjä päälle/päältä. Kytkee toiminnon Vaimennus päälle/päältä. Valitsee Pysäytys asetuksen. Säätää Suurennus asetusta. Säätää Kirkkaus-asetusta. Säätää Kontrasti-asetusta. Valitsee Gamma -asetuksen. Valitsee Värilämp. -asetuksen. Säätää Väri-asetuksen. Säätää Värisavy-asetuksen. Säätää Terävyys-asetuksen. Valitsee Akt. Iiris -asetuksen. Hakee Oma Muisti tiedot. Tallentaa Oma Muisti tiedot. 38
