1 X90w Multimediaprojektori Verkkotoiminnot Tässä käyttöohjeessa on selitetty vain verkkotoiminnot. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Huom! Pidätämme oikeuden muuttaa tässä käyttöohjeessa olevia tietoja ilman ennakkoilmoitusta. Valmistaja ei ota vastuuta tässä käyttöohjeessa mahdollisesti ilmenevistä virheistä. Tämän asiakirjan osittainenkin jäljentäminen, siirto tai kopiointi on kielletty ilman nimenomaista erillistä kirjallista lupaa. TAVARAMERKKIEN VAHVISTUS: Windows on Microsoft Corporationin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

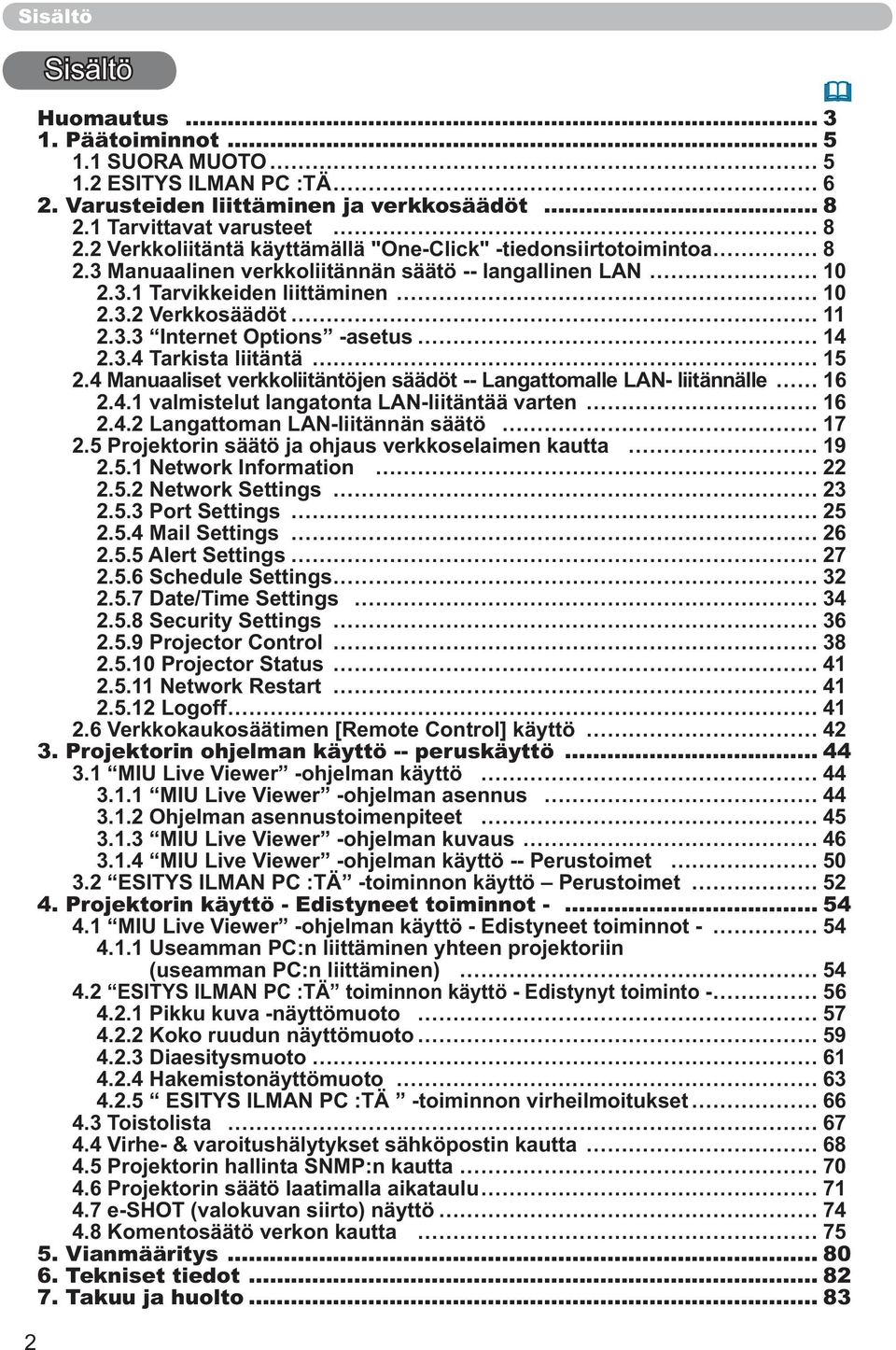

2 Sisältö Huomautus 3 1. Päätoiminnot SUORA MUOTO ESITYS ILMAN PC :TÄ 6 2. Varusteiden liittäminen ja verkkosäädöt Tarvittavat varusteet Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa Manuaalinen verkkoliitännän säätö -- langallinen LAN Tarvikkeiden liittäminen Verkkosäädöt Internet Options -asetus Tarkista liitäntä Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN- liitännälle valmistelut langatonta LAN-liitäntää varten Langattoman LAN-liitännän säätö Projektorin säätö ja ohjaus verkkoselaimen kautta Network Information Network Settings Port Settings Mail Settings Alert Settings Schedule Settings Date/Time Settings Security Settings Projector Control Projector Status Network Restart Logoff Verkkokaukosäätimen [Remote Control] käyttö Projektorin ohjelman käyttö -- peruskäyttö MIU Live Viewer -ohjelman käyttö MIU Live Viewer -ohjelman asennus Ohjelman asennustoimenpiteet MIU Live Viewer -ohjelman kuvaus MIU Live Viewer -ohjelman käyttö -- Perustoimet ESITYS ILMAN PC :TÄ -toiminnon käyttö Perustoimet Projektorin käyttö - Edistyneet toiminnot MIU Live Viewer -ohjelman käyttö - Edistyneet toiminnot Useamman PC:n liittäminen yhteen projektoriin (useamman PC:n liittäminen) ESITYS ILMAN PC :TÄ toiminnon käyttö - Edistynyt toiminto Pikku kuva -näyttömuoto Koko ruudun näyttömuoto Diaesitysmuoto Hakemistonäyttömuoto ESITYS ILMAN PC :TÄ -toiminnon virheilmoitukset Toistolista Virhe- & varoitushälytykset sähköpostin kautta Projektorin hallinta SNMP:n kautta Projektorin säätö laatimalla aikataulu e-shot (valokuvan siirto) näyttö Komentosäätö verkon kautta Vianmääritys Tekniset tiedot Takuu ja huolto 83 2 Sisältö

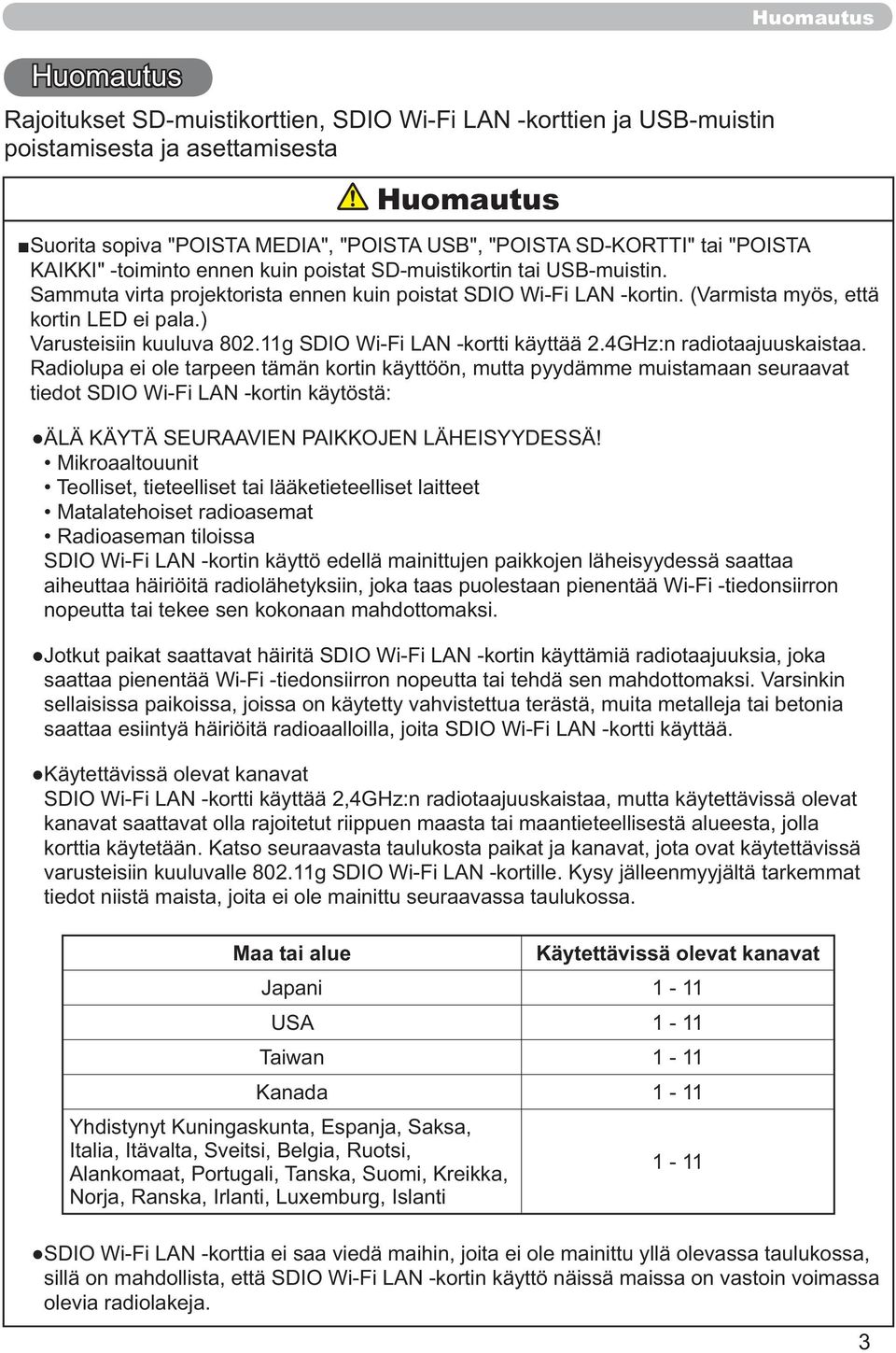

3 Huomautus Rajoitukset SD-muistikorttien, SDIO Wi-Fi LAN -korttien ja USB-muistin poistamisesta ja asettamisesta Huomautus Huomautus Sammuta virta projektorista ennen kuin poistat SDIO Wi-Fi LAN -kortin. (Varmista myös, että Varusteisiin kuuluva g SDIO Wi-Fi LAN -kortti käyttää 2.4GHz:n radiotaajuuskaistaa. Radiolupa ei ole tarpeen tämän kortin käyttöön, mutta pyydämme muistamaan seuraavat tiedot SDIO Wi-Fi LAN -kortin käytöstä: Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Matalatehoiset radioasemat Radioaseman tiloissa SDIO Wi-Fi LAN -kortin käyttö edellä mainittujen paikkojen läheisyydessä saattaa aiheuttaa häiriöitä radiolähetyksiin, joka taas puolestaan pienentää Wi-Fi -tiedonsiirron nopeutta tai tekee sen kokonaan mahdottomaksi. saattaa pienentää Wi-Fi -tiedonsiirron nopeutta tai tehdä sen mahdottomaksi. Varsinkin sellaisissa paikoissa, joissa on käytetty vahvistettua terästä, muita metalleja tai betonia saattaa esiintyä häiriöitä radioaalloilla, joita SDIO Wi-Fi LAN -kortti käyttää. SDIO Wi-Fi LAN -kortti käyttää 2,4GHz:n radiotaajuuskaistaa, mutta käytettävissä olevat kanavat saattavat olla rajoitetut riippuen maasta tai maantieteellisestä alueesta, jolla korttia käytetään. Katso seuraavasta taulukosta paikat ja kanavat, jota ovat käytettävissä varusteisiin kuuluvalle g SDIO Wi-Fi LAN -kortille. Kysy jälleenmyyjältä tarkemmat tiedot niistä maista, joita ei ole mainittu seuraavassa taulukossa. Maa tai alue Käytettävissä olevat kanavat 1-11 USA 1-11 Taiwan 1-11 Kanada 1-11 Italia, Itävalta, Sveitsi, Belgia, Ruotsi, Alankomaat, Portugali, Tanska, Suomi, Kreikka, 1-11 Norja, Ranska, Irlanti, Luxemburg, Islanti sillä on mahdollista, että SDIO Wi-Fi LAN -kortin käyttö näissä maissa on vastoin voimassa olevia radiolakeja. 3

4 4

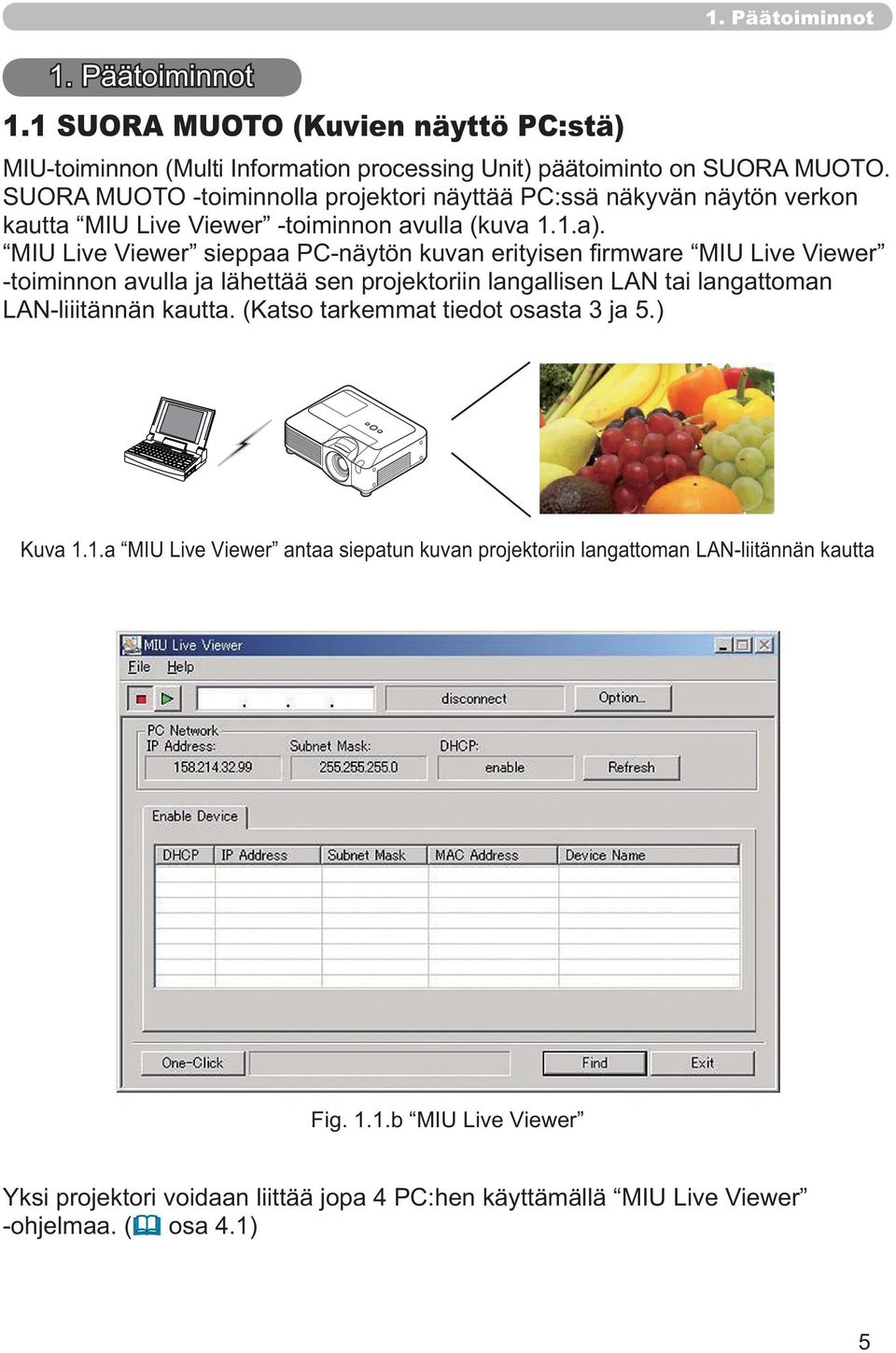

5 1. Päätoiminnot 1.1 SUORA MUOTO (Kuvien näyttö PC:stä) 1. Päätoiminnot SUORA MUOTO -toiminnolla projektori näyttää PC:ssä näkyvän näytön verkon -toiminnon avulla ja lähettää sen projektoriin langallisen LAN tai langattoman Kuva 1.1.a MIU Live Viewer antaa siepatun kuvan projektoriin langattoman LAN-liitännän kautta Fig. 1.1.b MIU Live Viewer -ohjelmaa. ( 5

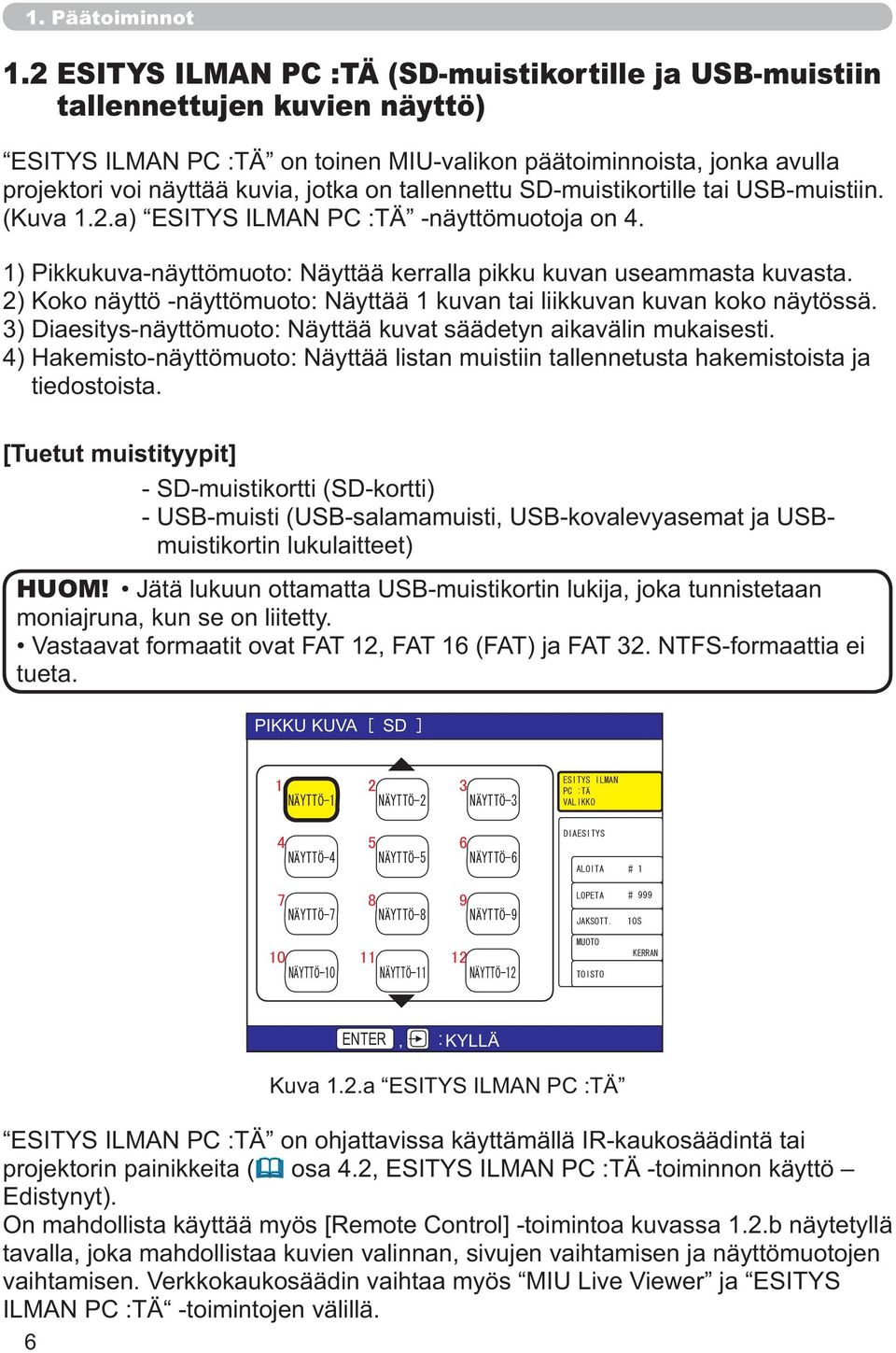

6 1. Päätoiminnot 1.2 ESITYS ILMAN PC :TÄ (SD-muistikortille ja USB-muistiin tallennettujen kuvien näyttö) projektori voi näyttää kuvia, jotka on tallennettu SD-muistikortille tai USB-muistiin. tiedostoista. [Tuetut muistityypit] - USB-muisti (USB-salamamuisti, USB-kovalevyasemat ja USB- HUOM! moniajruna, kun se on liitetty. tueta. PIKKU KUVASD KYLLÄ ENTER projektorin painikkeita ( On mahdollista käyttää myös [Remote Control] -toimintoa kuvassa 1.2.b näytetyllä tavalla, joka mahdollistaa kuvien valinnan, sivujen vaihtamisen ja näyttömuotojen 6

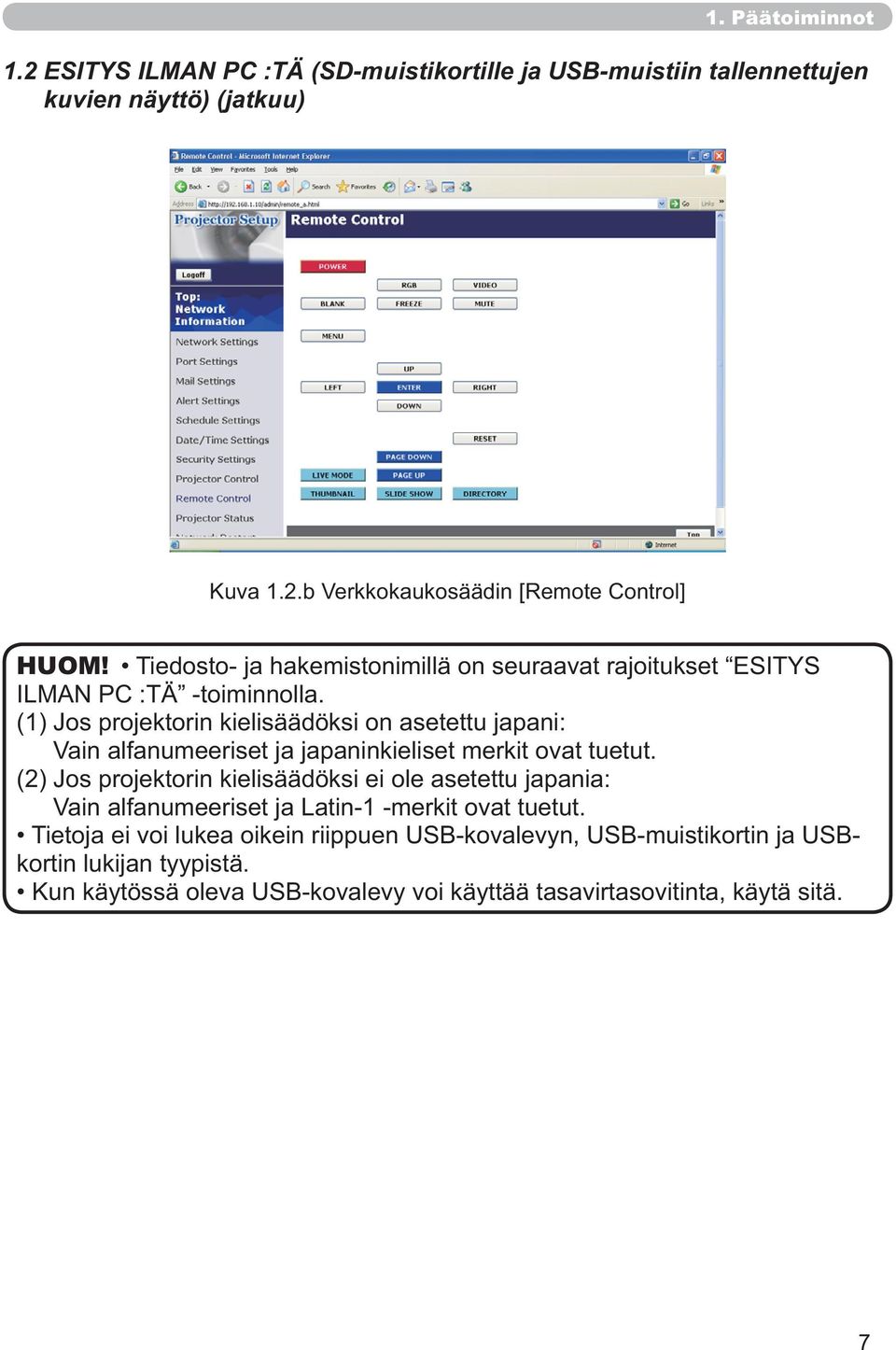

7 1. Päätoiminnot 1.2 ESITYS ILMAN PC :TÄ (SD-muistikortille ja USB-muistiin tallennettujen kuvien näyttö) (jatkuu) Kuva 1.2.b Verkkokaukosäädin [Remote Control] HUOM! Vain alfanumeeriset ja japaninkieliset merkit ovat tuetut. Vain alfanumeeriset ja Latin-1 -merkit ovat tuetut. Tietoja ei voi lukea oikein riippuen USB-kovalevyn, USB-muistikortin ja USBkortin lukijan tyypistä. Kun käytössä oleva USB-kovalevy voi käyttää tasavirtasovitinta, käytä sitä. 7

8 2. Varusteiden liittäminen ja verkkosäädöt 2. Varusteiden liittäminen ja verkkosäädöt 2.1 Tarvittavat varusteet Seuraavat varusteet ovat tarpeen, kun liitetään 1 projektori ja 1 PC. 1 projektorin ja useamman PC:n välinen liitäntä kuvataan osassa 4.1. Projektori PC ( MIU Live Viewer on oltava asennettuna, jotta voidaan käyttää SUORA Projektori ei kenties pysty kommunikoimaan oikein joidenkin tyyppisten langattomien LAN -laitteiden tai PC:den kanssa, vaikka PC olisi varustettu sisäänrakennetulla langattomalla LAN-yhteydellä. Käytä aina Wi-Fi -todistettuja langattomia LAN -laitteita, jotta saadaan vältettyä ongelmat tiedonsiirrossa. 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa -tiedonsiirtotoimintoa. Tämä toiminto helpottaa verkkoliitännän tekemistä PC: n ja projektorin välillä eikä siinä tarvitse säätää monimutkaisia asetuksia kuten esimerkiksi IP-osoite ja SSID. valtuudet ovat tarpeen One-Click -tiedonsiirtotoiminnon käyttöön. 10, 16 ja [Langallinen LAN-liitäntä] muutetaan, projektori on palautettava oletusverkkosäädöille. projektorista. 8

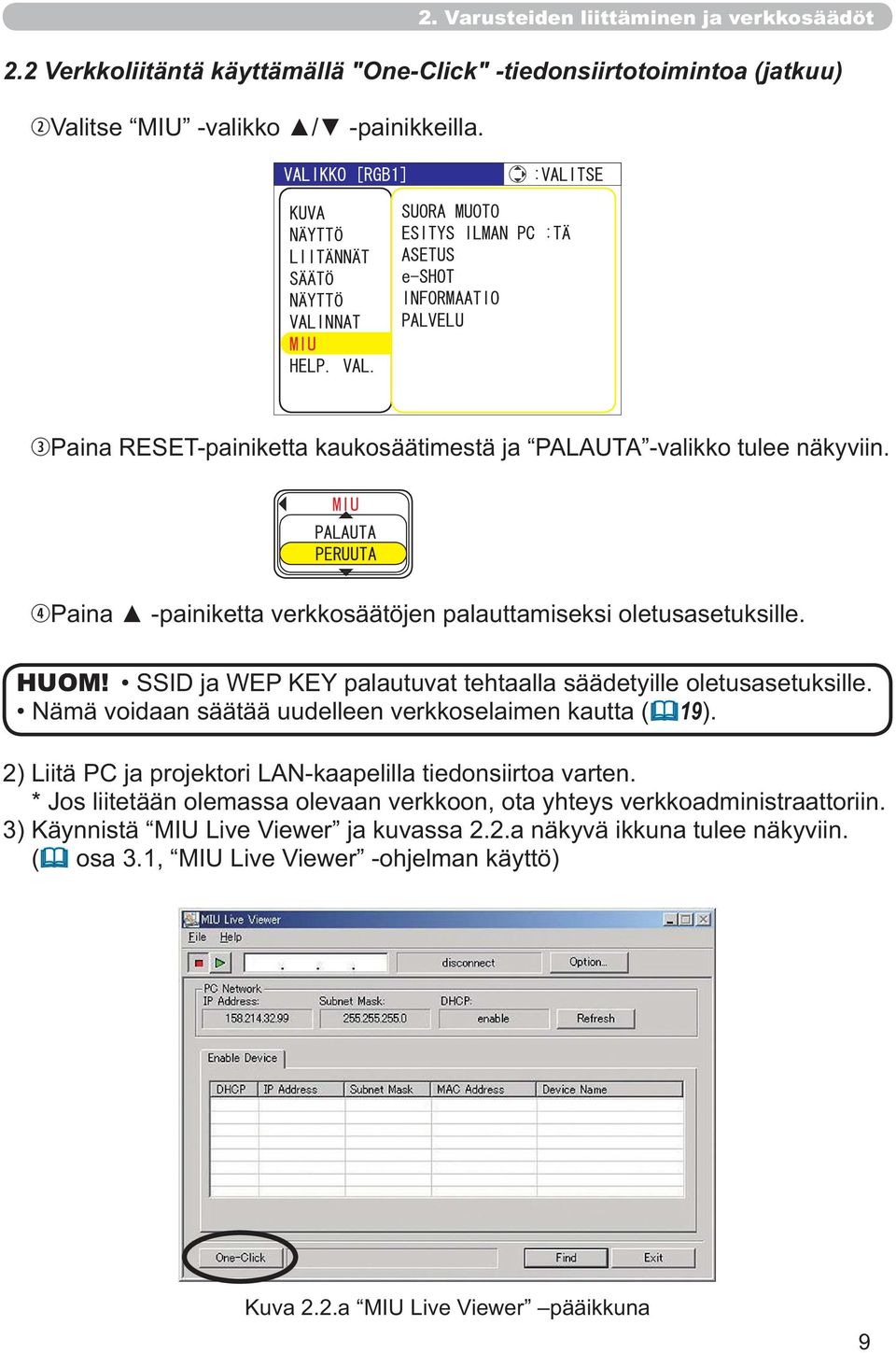

9 2. Varusteiden liittäminen ja verkkosäädöt 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa (jatkuu) HUOM! Nämä voidaan säätää uudelleen verkkoselaimen kautta (19 ( 9

10 2. Varusteiden liittäminen ja verkkosäädöt 2.2 Verkkoliitäntä käyttämällä "One-Click" -tiedonsiirtotoimintoa (jatkuu) tunnistetaan. Käynnistä sitten reaaliaikainen näyttö napsauttamalla sieppauksen aloituspainiketta. [Langaton LAN-liitäntä] muutetaan, projektori on palautettava oletusverkkosäädöille. (9 tunnistetaan. Aloita sitten reaaliaikainen näyttö napsauttamalla sieppauksen aloituspainiketta. 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN Verkkoliitäntä on säädettävä manuaalisesti, kun IP-osoite tai SSID on säädettävä muulle kuin tehtaalla tehdylle oletusasetukselle. Tässä osassa kuvataan verkkoliitännän manuaalinen säätö Tarvikkeiden liittäminen Liitä ensin projektori ja PC langallisella LAN-liitännällä, jotta voidaan tarkastaa PC-asetukset ja liitäntä. Seuraavassa osassa on kuvattu PC-asetukset. Liitä projektori LAN-kaapelilla, jotta se on valmis PC:n kanssa tapahtuvaa tiedonsiirtoa varten. Kytke lopuksi projektoriin virta. Tarvikkeet on nyt liitetty. 10

11 2.3.2 Verkkosäädöt 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) säädöt. toimintoja. Kuva a Network and Internet Connections -ikkuna Kuva b Network Connections -ikkuna 11

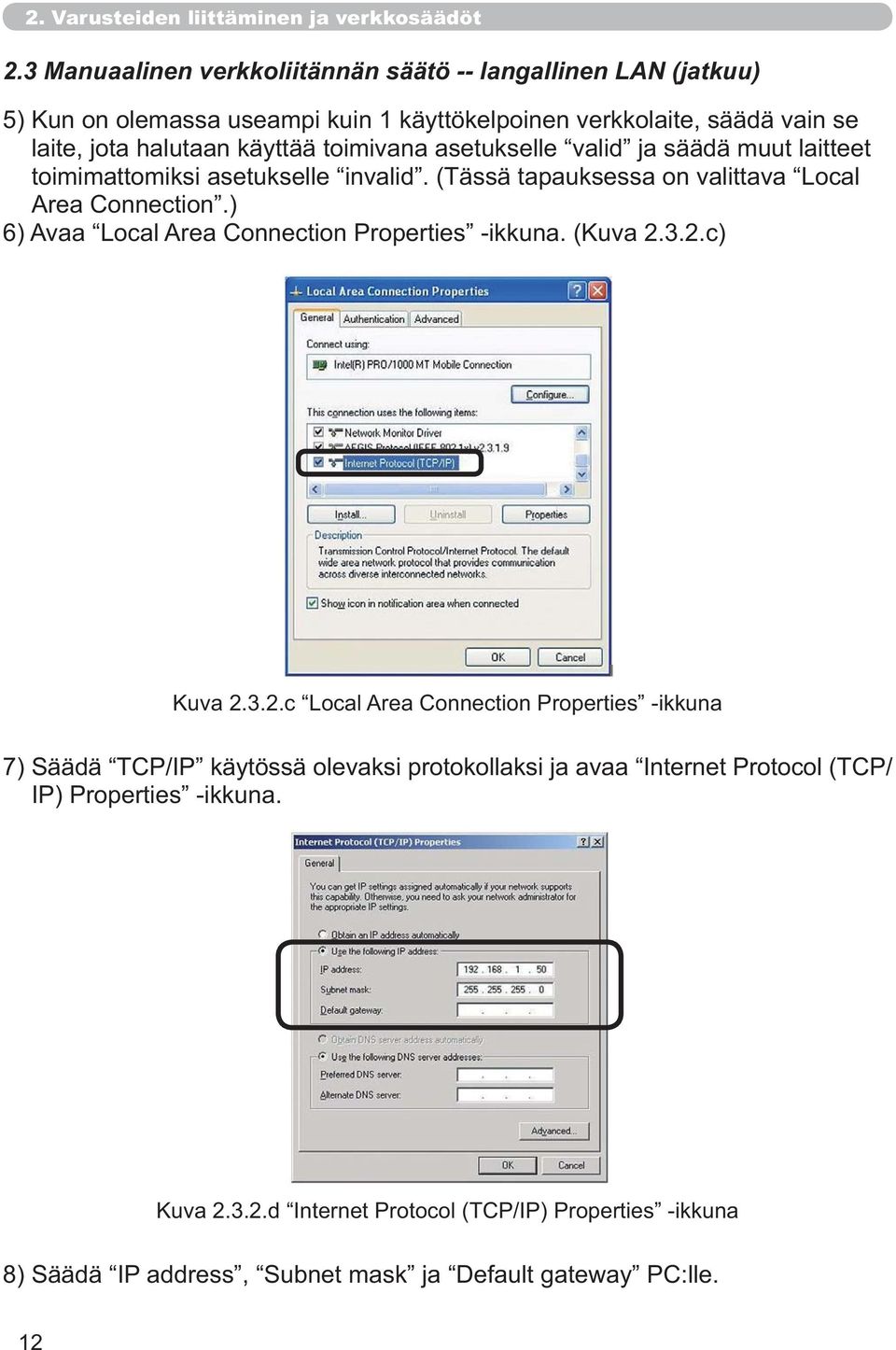

12 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) laite, jota halutaan käyttää toimivana asetukselle valid ja säädä muut laitteet toimimattomiksi asetukselle invalid. (Tässä tapauksessa on valittava Local Kuva c Local Area Connection Properties -ikkuna Kuva d 12

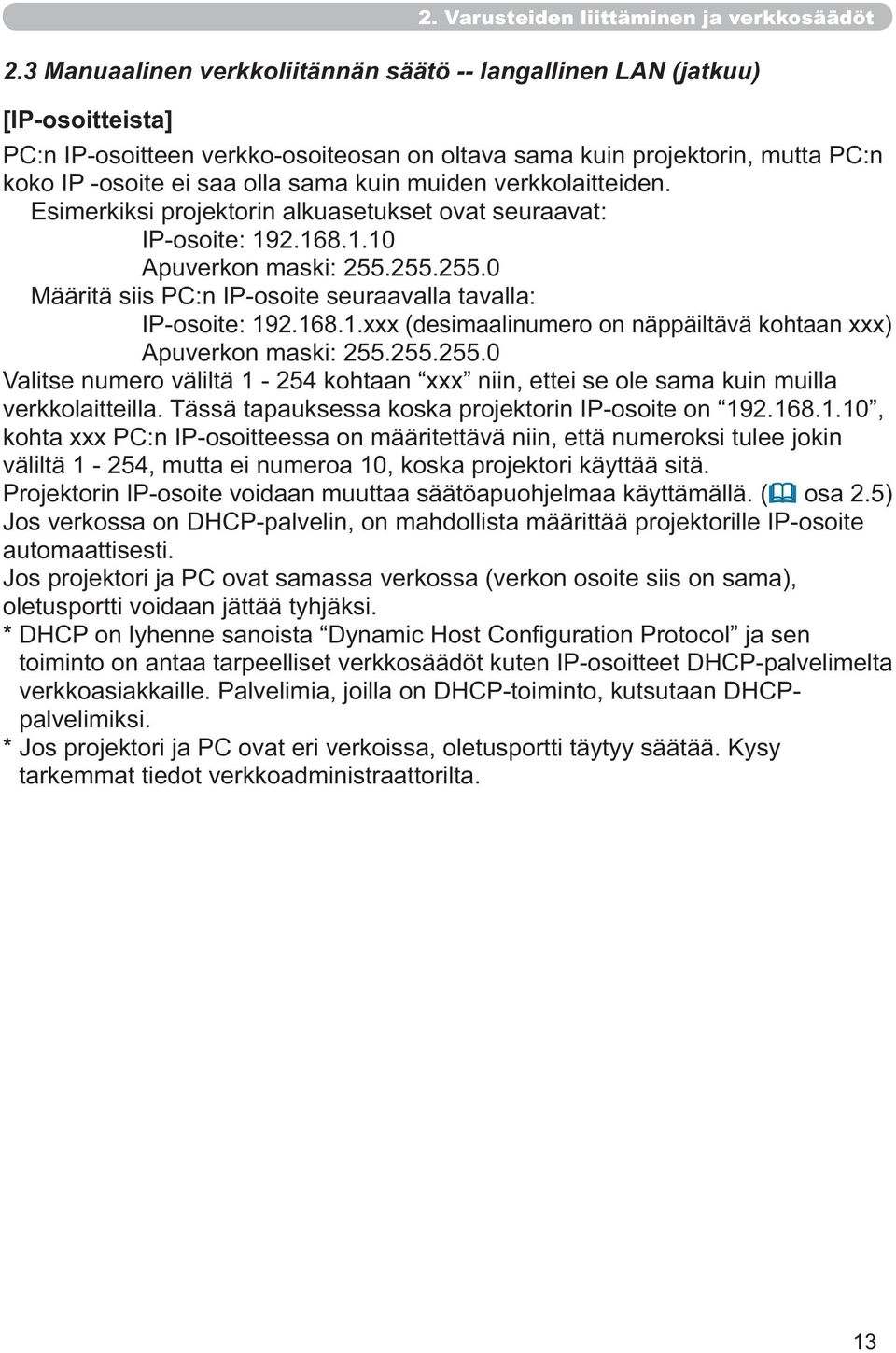

13 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) [IP-osoitteista] PC:n IP-osoitteen verkko-osoiteosan on oltava sama kuin projektorin, mutta PC:n koko IP -osoite ei saa olla sama kuin muiden verkkolaitteiden. IP-osoite: Apuverkon maski: Määritä siis PC:n IP-osoite seuraavalla tavalla: IP-osoite: Apuverkon maski: Valitse numero väliltä kohtaan xxx niin, ettei se ole sama kuin muilla verkkolaitteilla. Tässä tapauksessa koska projektorin IP-osoite on , kohta xxx PC:n IP-osoitteessa on määritettävä niin, että numeroksi tulee jokin väliltä 1-254, mutta ei numeroa 10, koska projektori käyttää sitä. Projektorin IP-osoite voidaan muuttaa säätöapuohjelmaa käyttämällä. ( automaattisesti. oletusportti voidaan jättää tyhjäksi. toiminto on antaa tarpeelliset verkkosäädöt kuten IP-osoitteet DHCP-palvelimelta verkkoasiakkaille. Palvelimia, joilla on DHCP-toiminto, kutsutaan DHCPpalvelimiksi. tarkemmat tiedot verkkoadministraattorilta. 13

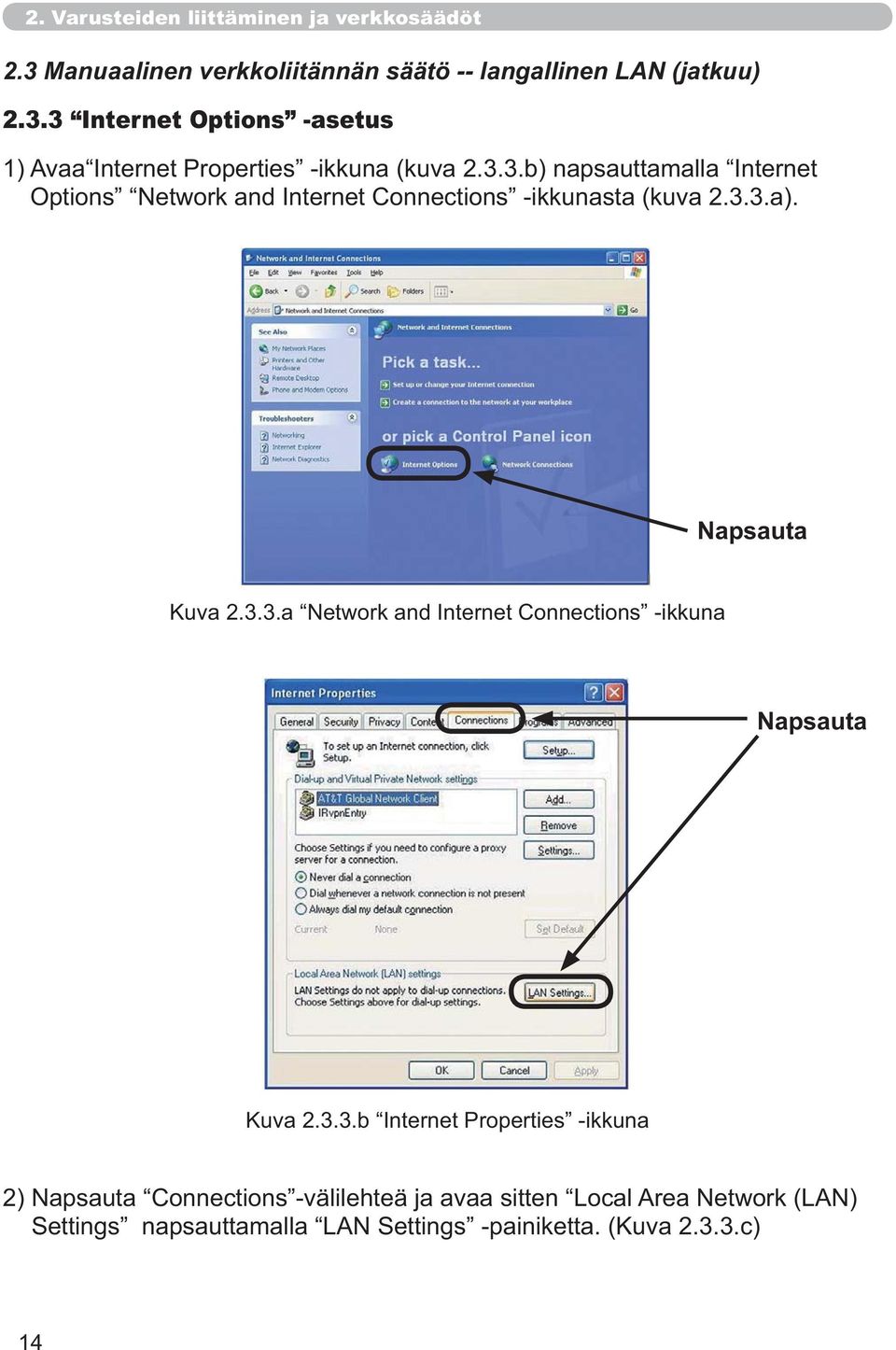

14 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) Internet Options -asetus Napsauta Kuva a Network and Internet Connections -ikkuna Napsauta Kuva b Internet Properties -ikkuna 14

15 2. Varusteiden liittäminen ja verkkosäädöt 2.3 Manuaalinen verkkoliitännän säätö -- langallinen LAN (jatkuu) Kuva c Tarkista liitäntä verkkoselain ja näppäilemällä seuraava URL. URL: URL: liitäntä ja säädöt on tehty oikein. Kuva [Logon Menu] 15

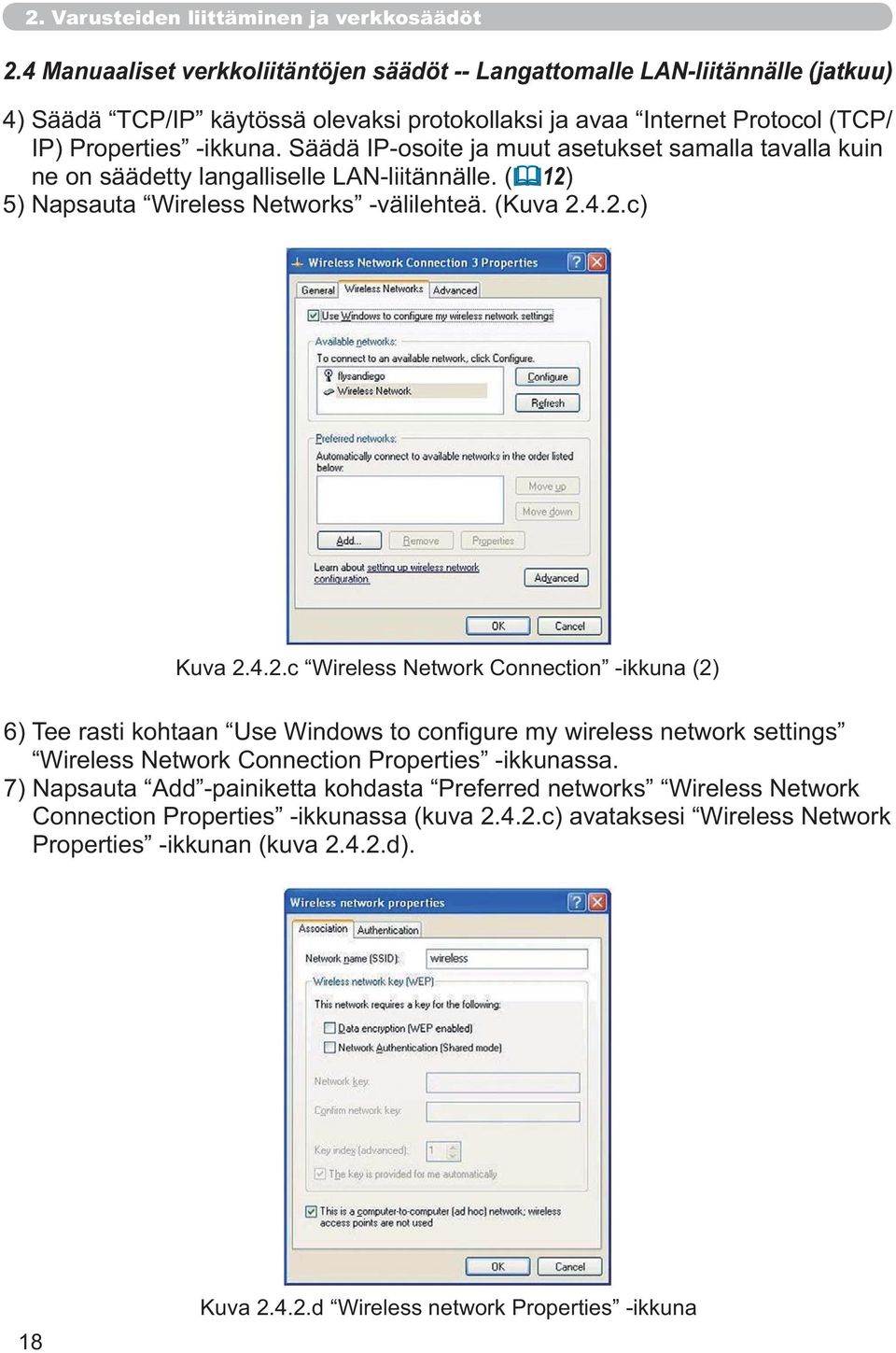

16 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle SD-Link11g SDIO Wi-Fi -kortin asentaminen mahdollistaa projektorin ja PC:n Langattoman LAN-liitännän manuaalinen säätö valmistelut langatonta LAN-liitäntää varten liitäntäpistettä. tiedonsiirtoon tarvitaan liitäntäpiste. Tämä muoto on tehokkaampi, jos laitteita on useampi. Ota yhteys verkkoadministraattoriin, kun liitetään olemassa olevaan verkkoon. Aseta ensin langaton SD-verkkokortti SD-korttiaukkoon ( Käyttäjän ohjekirja SDkortin ja USB-muistin asettaminen). Valmista sitten PV langatonta tiedonsiirtoa varten. hen ja asenna laitteen ajurit. (Katso tarkemmat tiedot langattoman LAN-laitteen 16

17 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) Langattoman LAN-liitännän säätö Projektorin langattomat LAN -alkuasetukset ovat seuraavat: Liitännän ohjaus: Ad-Hoc SSID : langaton Kanava : 1kanava Tiedonsiirtonopeus : AUTO IP-osoite : Varusteiden liittäminen ja verkkosäädöt Kuva a Network Connections verkkolaitteet asentoon Invalid. Kuva b Wireless Network Connection -ikkuna 17

18 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) ne on säädetty langalliselle LAN-liitännälle. (12 Kuva c Wireless Network Connection -ikkuna Wireless Network Connection Properties -ikkunassa. 18 Kuva d Wireless network Properties -ikkuna

19 2. Varusteiden liittäminen ja verkkosäädöt 2.4 Manuaaliset verkkoliitäntöjen säädöt -- Langattomalle LAN-liitännälle (jatkuu) tai datan koodausta, säädöt on muutettava. (Katso tarkemmat tiedot PC:n ja 2.5 Projektorin säätö ja ohjaus verkkoselaimen kautta Projektoria voidaan säätää tai ohjata verkkoselaimella PC:stä, joka on liitetty samaan verkkoon. HUOM! käyttää oikein. Katso verkkoselaimen ohjetiedostoista tarkemmat tiedot siitä jatkaa, kirjaudu sisälle uudelleen. Kun olet kirjautunut sisään, tyhjä ikkuna tulee näkyviin pääkäyttöikkunan järjestelmä kirjautuu automaattisesti ulos tietyn ajan kuluttua vaikka toimenpide on meneillään. Pieni tyhjä ikkuna sulkeutuu, kun pääkäyttöikkuna suljetaan. Kone saattaa pitää tätä pientä tyhjää ikkunaa ponnahdusikkunana ja estää kenties näy oikein. kirjautuu ulos 50 sekunnin kuluttua. 19

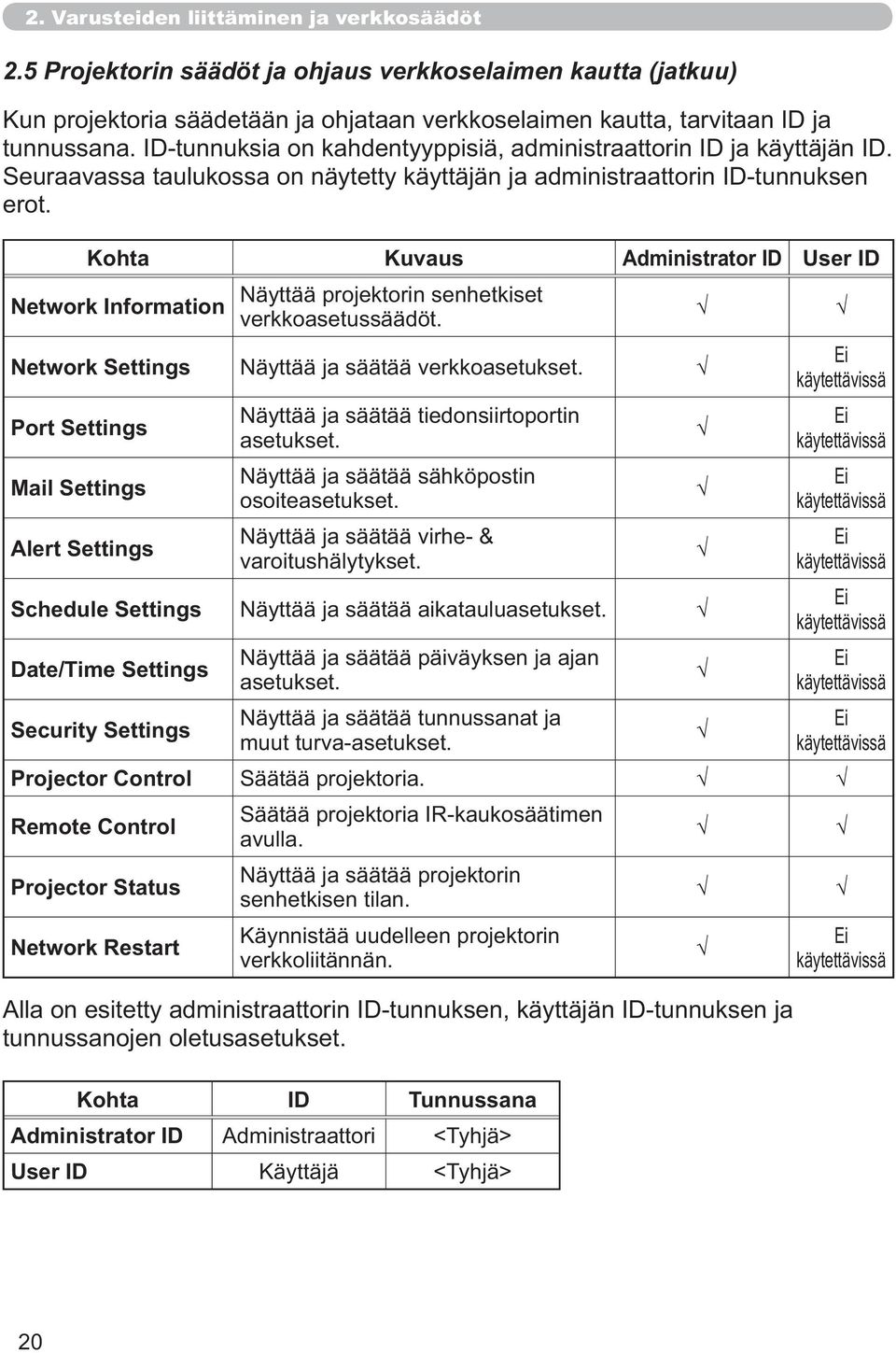

20 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kun projektoria säädetään ja ohjataan verkkoselaimen kautta, tarvitaan ID ja tunnussana. ID-tunnuksia on kahdentyyppisiä, administraattorin ID ja käyttäjän ID. Seuraavassa taulukossa on näytetty käyttäjän ja administraattorin ID-tunnuksen erot. Kohta Kuvaus Administrator ID User ID Network Information Näyttää projektorin senhetkiset verkkoasetussäädöt. Network Settings Näyttää ja säätää verkkoasetukset. Port Settings Mail Settings Alert Settings Näyttää ja säätää tiedonsiirtoportin asetukset. Näyttää ja säätää sähköpostin osoiteasetukset. Näyttää ja säätää virhe- & varoitushälytykset. Schedule Settings Näyttää ja säätää aikatauluasetukset. Date/Time Settings Security Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Näyttää ja säätää tunnussanat ja muut turva-asetukset. Alla on esitetty administraattorin ID-tunnuksen, käyttäjän ID-tunnuksen ja tunnussanojen oletusasetukset. käytettävissä käytettävissä käytettävissä käytettävissä käytettävissä käytettävissä käytettävissä Projector Control Säätää projektoria. Remote Control Projector Status Network Restart Säätää projektoria IR-kaukosäätimen avulla. Näyttää ja säätää projektorin senhetkisen tilan. Käynnistää uudelleen projektorin verkkoliitännän. Kohta ID Tunnussana Administrator ID Administraattori <Tyhjä> User ID Käyttäjä <Tyhjä> käytettävissä 20

21 Katso seuraavasta tiedot projektorin säädöstä ja ohjauksesta verkkoselaimen kautta. [ verkkoselaimen osoitepalkkiin, jolloin kuva 2.5.a tulee näkyviin. napsauta [Logon]. 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kuva 2.5.b (Kirjoittaudu sisään Kuva 2.5.c (Kirjoittaudu sisään 21

22 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Network Information Kaikki tässä käyttöohjeessa näkyvät näytöt ovat administraattorin ID-tunnusta käyttämällä sisäänki rjoittauduttaessa näkyviin tulevia näyttöjä. Käytettäessä käyttäjän ID-tunnusta näkyviin eivät tule sellaiset toiminnot, jotka näkyvät vain administraattorin tunnuksella. Katso kussakin taulukossa näkyviä kuvauksia. Näyttää projektorin senhetkiset verkkoasetussäädöt. Kohta DHCP IP Address Subnet Mask Default Gateway MAC Ethernet MAC Wireless Firmware Date Firmware Version Näyttää DHCP-asetusten säädöt. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Kuvaus Näyttää langattoman LAN MAC -osoitteen. Näyttää verkon valmistajan aikaleiman. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta. Näyttää verkon valmistajan versionumeron. Tämä tieto näkyy vain kirjoittautuessa sisään käyttämällä administraattorin ID-tunnusta. 22

23 2.5.2 Network Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää verkkoasetukset. Kohta NETWORK MODE DHCP ON DHCP OFF IP Address Subnet Mask Default Gateway Projector Name SysLocation (SNMP) SysContact (SNMP) DNS Server Address Kuvaus -verkkomuodon valintaan. Säätää verkkoasetukset. Säätää DHCP:n toimimaan. Säätää DHCP:n toimimattomaksi. Säätää IP-osoitteen, kun DHCP on säädetty toimimattomaksi. Säätää apuverkon maskin, kun DHCP on säädetty toimimattomaksi. Säätää oletusportin, kun DHCP on säädetty toimimattomaksi. Säätää projektorin nimen. Säätää sijainnin, johon viitataan käytettäessä SNMP:tä. Säätää yhteystiedot, joihin viitataan käytettäessä SNMP:tä. Säätää DNS-palvelimen osoitteen. 23

24 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Network Settings (jatkuu) WEP Key WPA Passphrase SSID Kohta Wireless Mode CH (Communication channel) Speed (Communication speed) Encryption Kuvaus valintaan. HUOM! Käytettävissä olevat kanavat saattavat olla rajoitetut riippuen maasta tai maantieteellisestä alueesta, jolla SDIO Wi-Fi LAN -korttia käytetään. Langaton LAN -kortti, joka vastaa paikallisia standardeja, saattaa olla tarpeen joissakin maissa tai joillakin alueille. Käytetään tiedonsiirtonopeuden valintaan. Käytetään datan koodaustavan valintaan. Käytetään 8 ja 63 merkin pituisen WPA-salalausekkeen näppäilyyn. Vain kirjaimia, numeroita ja seuraavia symbolimerkkejä voidaan käyttää: Käytetään maksimipituudeltaan 32 merkin pituisen SSID: n säätöön. Vain kirjaimia, numeroita ja seuraavia symboleja voidaan käyttää. Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. istraattorilta ennen kuin säädät palvelimen osoitteet. 24

25 2.5.3 Port Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää tiedonsiirtoportin asetukset. Kohta Network Control Port1 Port open Authentication Network Control Port2 Port open Authentication SNMP Port Port open Trap address SMTP Port Port open Kuvaus Tee rasti [Enable] ruutuun portin 23 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Tee rasti [Enable] ruutuun portin 9715 käyttämistä varten. Tee rasti [Enable] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää SNMP-portin. Tee rasti [Enable] ruutuun SNMP:n käyttämistä varten. Säätää SNMPTrap määränpään IP formaatilla. Säätää SMTP-portin. Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 25

26 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Mail Settings Näyttää ja säätää sähköpostin osoiteasetukset. Kohta Send Mail SMTP Server IP Address Sender address Recipient address Kuvaus Tee rasti [Enable] ruutuun sähköpostitoiminnon käyttämistä varten. Säädä sähköpostin lähetysolosuhteet kohdassa [Alert Settings]. Säätää postipalvelimen osoitteen IP formaatilla. Säätää lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää korkeintaan viiden vastaanottajan sähköpostiosoitteen. On myös mahdollista määrittää [TO] tai [CC] kullekin osoitteelle. Vastaanottajan sähköpostiosoitteessa voi olla korkeintaan 255 alfanumeerista merkkiä. Tallenna asetukset napsauttamalla [Apply]. HUOM! On mahdollista varmistaa toimivatko kaikki postiasetukset oikein käyttämällä [Send Test Mail] -painiketta. istraattorilta ennen kuin säädät palvelimen osoitteet. 26

27 2.5.5 Alert Settings 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää virhe- & varoitushälytykset. Kohta Cover Error SNMP Trap Send Mail Mail subject Mail text Fan Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää kannen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää tuulettimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 27

28 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Alert Settings (jatkuu) Kohta Lamp Error SNMP Trap Send Mail Mail subject Mail text Temp Error SNMP Trap Send Mail Mail subject Mail text Air Flow Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää lampun virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää lämpötilan virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää ilmavirran virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 28

29 2.5.5 Alert Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Lamp Time Error SNMP Trap Send Mail Mail subject Mail text Cool Error SNMP Trap Send Mail Mail subject Mail text Filter Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää lampun ajastimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää viileyden virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. The length of the subject line can be up to 255 alphanumeric characters. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää suodattimen virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 29

30 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Alert Settings (jatkuu) Kohta Other Error SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää muut virhehälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Schedule Execution Error Säätää aikataulun toteuttamisen virhehälytysasetukset. SNMP Trap Send Mail Mail subject Mail text Lamp Time Alarm Alarm Time SNMP Trap Send Mail Mail subject Mail text Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää lampun ajan virhehälytysasetukset. Säätää lampun hälytysajan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. 30

31 2.5.5 Alert Settings (jatkuu) Kohta Filter Time Alarm Alarm Time SNMP Trap Send Mail Mail subject Mail text Kuvaus Säätää suodattimen ajan ilmoituksen hälytysasetukset. Säätää suodattimen hälytysajan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Transition Detector Alarm Säätää siirtotunnistimen hälytyksen hälytysasetukset. SNMP Trap Send Mail Mail subject Mail text "CHANGE THE LAMP" is displayed SNMP Trap Send Mail Mail subject Mail text Cold Start SNMP Trap Authentication Failure SNMP Trap 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää hälytysasetukset, kun VAIHDA LAMPPU näkyy. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää sähköpostihälytykset toimimaan. Säätää lähetettävän sähköpostin aiherivin. Aiherivin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Säätää lähetettävän sähköpostin tekstin. Tekstin pituus voi olla korkeintaan 1024 alfanumeerista merkkiä. Säätää kylmäkäynnistyksen hälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Säätää oikeaksi todistamisen epäonnistumisen hälytysasetukset. Tee rasti [Enable] ruutuun, jos tälle kohdalle halutaan säätää SNMP Trap hälytykset toimimaan. Tallenna asetukset napsauttamalla [Apply]. 31

32 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Schedule Settings Näyttää ja säätää aikatauluasetukset. Kohta Kuvaus Daily Säätää päivittäisen aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta päivittäinen aikataulun luominen toimii. Schedule List Näyttää senhetkisen päivittäisen aikataulun. Sunday Säätää sunnuntain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta sunnuntain aikataulun luominen toimii. Schedule List Näyttää senhetkisen sunnuntain aikataulun. Monday Säätää maanantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta maanantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen maanantain aikataulun. Tuesday Säätää tiistain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta tiistain aikataulun luominen toimii. Schedule List Näyttää senhetkisen tiistain aikataulun. Wednesday Säätää keskiviikon aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta keskiviikon aikataulun luominen toimii. Schedule List Näyttää senhetkisen keskiviikon aikataulun. Thursday Säätää torstain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta torstain aikataulun luominen toimii. Schedule List Näyttää senhetkisen torstain aikataulun. Friday Säätää perjantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta perjantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen perjantain aikataulun. Saturday Säätää lauantain aikataulun. Schedule Tee rasti [Enable] ruutuun, jotta lauantain aikataulun luominen toimii. Schedule List Näyttää senhetkisen lauantain aikataulun. 32

33 2.5.6 Schedule Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Schedule Month/Day Schedule List Schedule Month/Day Schedule List Schedule Month/Day Schedule List Schedule Month/Day Schedule List Schedule Month/Day Schedule List Kuvaus Tee rasti [Enable] aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Tee rasti [Enable] aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Tee rasti [Enable] aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Tee rasti [Enable] aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Tee rasti [Enable] aikataulun luominen toimii. Säätää kuukauden ja päivämäärän. Tallenna asetukset napsauttamalla [Apply]. 33

34 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Schedule Settings (jatkuu) [Add New] painiketta ja säädä seuraavat kohdat. Kohta Time Command Power Parameter Input Source Parameter Display Image Parameter Kuvaus Säätää komentojen toteutusajan. Säätää toteutettavat komennot. Säätää virtasäädön ominaisuudet. Säätää tulon kytkennän ominaisuudet. Säätää siirtokuvatietojen näytön ominaisuudet. Napsauta [Register] painiketta, kun haluat lisätä uusia komentoja aikataululistaan. Napsauta [Delete] painiketta, kun haluat poistaa komentoja aikataululistasta Date/Time Settings Näyttää ja säätää päiväyksen ja ajan asetukset. Kohta Current Date Current Time Kuvaus Säätää ajan muodossa tunnit:minuutit:sekunnit. 34

35 2.5.7 Date/Time Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Daylight Savings Time Start End SNTP Server IP Address Cycle Month Week Day Hour Minute Month Week Day Hour Minute Time difference SNTP Kuvaus Tee rasti [ON] ruutuun, kun halutaan säätää kesäaika toimimaan ja säätää seuraavat kohdat. Säätää päivämäärän ja ajan, jolloin kesäaika alkaa. Säätää viikonpäivän, jolloin kesäaika alkaa (Sun, Mon, Tue, Säätää päivämäärän ja ajan, jolloin kesäaika loppuu. Säätääkuukauden viikon, jolloin kesäaika loppuu (First, 2, 3, Säätää viikonpäivän, jolloin kesäaika loppuu (Sun, Mon, Tue, ole varma asiasta, kysy neuvoa verkkoadministraattorilta. Tee rasti [ON] ruutuun, kun halutaan saada päiväys- ja aikatiedot SNTP palvelimestaja säädä seuraavat kohdat. Säätää SNTP-palvelimen osoitteen IP formaatilla. Säätää aikavälin, jolloin haetaan päiväys- ja aikatiedot SNTP Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. Projektori hake päiväys- ja aikatiedot aikapalvelimesta ja ohittaa aikaasetukset, kun SNTP on säädetty toimimaan. 35

36 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Security Settings Näyttää ja säätää tunnussanat ja muut turva-asetukset. Kohta Administrator authority Administrator ID Administrator Password Re-enter Administrator Password User authority User ID User Password Re-enter User Password Kuvaus Säätää administraattorin ID-tunnuksen ja tunnussanan. Säätää administraattorin ID-tunnuksen. Tekstin pituus voi olla korkeintaan 32 alfanumeerista merkkiä. Säätää administraattorin tunnussanan. Tekstin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Säätää käyttäjän ID-tunnuksen ja tunnussanan. Säätää käyttäjän ID-tunnuksen. Tekstin pituus voi olla korkeintaan 32 alfanumeerista merkkiä. Säätää käyttäjän tunnussanan. Tekstin pituus voi olla korkeintaan 255 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. 36

37 2.5.8 Security Settings (jatkuu) 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Kohta Network Control Authentication Password Re-enter Authentication Password SNMP FTP Community Name USER Password Re-enter Password Kuvaus Säätää komentosäädön oikeaksi todistavan tunnussanan. Säätää oikeaksi todistavan tunnussanan. Tekstin pituus voi olla korkeintaan 16 alfanumeerista merkkiä. Näppäile yllä oleva tunnussana uudelleen varmistusta varten. Säätää yhteisön nimen, jos SNMP on käytössä. Säätää yhteisön nimen. Tekstin pituus voi olla korkeintaan 64 alfanumeerista merkkiä. Säätää FTP-käyttäjän ja salasanan. Säätää käyttäjän nimen. Tekstin pituus voi olla 32 alfanumeerista merkkiä. Säätää salasanan. Tekstin pituus voi olla 32 alfanumeerista merkkiä. Näppäile edellä oleva salasana uudelleen varmistusta varten. Tallenna asetukset napsauttamalla [Apply]. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Verkkoliitäntä on käynnistettävä uudelleen, kun säätöasetuksia on muutettu. Verkkoliitäntä voidaan käynnistää uudelleen napsauttamalla [Network Restart] päävalikosta. 37

38 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Projector Control Alla olevassa taulukossa näkyvät toimenpiteet voidaan suorittaa [Projector Control] valikosta. Valitse haluttu kohta PC:n ylös ja alas nuolinäppäimellä. Useimmilla kohdilla on apuvalikko. Katso tarkemmat tiedot alla olevasta taulukosta. Säätää projektoria. Kohta Main Power Input Source Picture Mode Blank On/Off Mute Freeze Magnify Picture Brightness Contrast Gamma Color Temp Color Tint Sharpness Active Iris MyMemory Recall MyMemory Save Kuvaus Valitsee tulolähteen. Valitsee kuvamuodon asetuksen. Valitsee Pysäytys asetuksen. saattaa pysähtyä vaikka suurinta säätöarvoa ei ole saavutettu. Säätää Kirkkaus-asetusta. Säätää Kontrasti-asetusta. Valitsee Gamma -asetuksen. Valitsee Värilämp. -asetuksen. Säätää Väri-asetuksen. Säätää Värisavy-asetuksen. Säätää Terävyys-asetuksen. Valitsee Akt. Iiris -asetuksen. Hakee Oma Muisti tiedot. Tallentaa Oma Muisti tiedot. 38

39 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Projector Control (jatkuu) Kohta Kuvaus Image Aspect Valitsee Kuvasuhde asetuksen. Over Scan Valitsee Over Scan asetuksen. V Position Säätää Vert. Sij. asetuksen. H Position Säätää Hor.Sij. asetuksen. H Phase Säätää H. Vaihe asetuksen. H Size Säätää Hor. Koko asetuksen. Auto Adjust Toteuttaa autom. säädön. Input Progressive Video NR Valitsee Video NR -asetuksen. 3D-YCS Color Space Valitsee Väriavaruus-asetuksen. Component Valitsee komponentiliittimen asetuksen. C-Video Format Valitsee Videoform.-asetuksen. S-Video Format Valitsee S-videoform. -asetuksen. M1-D Valitsee M1-D -asetuksen. Frame Lock RGB in-1 Valitsee RGB1-tulosignaalin tyypin. RGB in-2 Valitsee RGB2-tulosignaalin tyypin. Setup Auto Keystone Execute Suorittaa automaattisen keystone-vääristymän korjauksen. Keystone V Säätää vertikaalisen Keystone-asetuksen. Keystone H Säätää horisontaalisen Keystone-asetuksen. Whisper Mirror Valitsee Peilikuva -asetuksen. 39

40 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Projector Control (jatkuu) Kohta Audio Volume Treble Bass SRS WOW Speaker Audio-RGB1 Audio-RGB2 Audio-M1-D Audio-Video Audio-S-Video Audio-Component Audio-MIU Screen Language Menu Position V Menu Position H Blank Startup MyScreen Lock Message Option Auto Search Auto Keystone Auto on Auto off My Button-1 My Button-2 Auto Adjust Remote Receiv. Front Remote Receiv. Rear Remote Receiv. Top Remote Freq. Normal Remote Freq. High Kuvaus Säätää Diskantti-asetuksen. Säätää Basso-asetuksen. Valitsee SRS WOW -asetuksen. Määrittää Audio-RGB1 -tuloliittimen. Määrittää Audio-RGB2 -tuloliittimen. Määrittää Audio-M1-D -tuloliittimen. Määrittää Audio-Video -tuloliittimen. Määrittää Audio-S-Video -tuloliittimen. Määrittää Audio-Component -tuloliittimen. Määrittää Audio-MIU -tuloliittimen. Valitsee ruutuviestien Kieli asetuksen. Säätää valikon vertikaalisen asennon. Säätää valikon horizontaalisen asennon. Valitsee Tyhjä -muodon. Valitsee Aloitus -ruutumuodon. Säätää ajastimen niin, että se katkaisee virran projektorista, kun signaalia ei havaita. BUTTON1-painikkeiden toiminnot. BUTTON2-painikkeiden toiminnot. 40

41 Projector Status 2. Varusteiden liittäminen ja verkkosäädöt 2.5 Projektorin säädöt ja ohjaus verkkoselaimen kautta (jatkuu) Näyttää ja säätää projektorin senhetkisen tilan. Kohta Kuvaus Error Status Näyttää senhetkisen virhetilan. Lamp Time Näyttää senhetkisen lampun käyttöajan. Filter Time Näyttää senhetkisen suodattimen käyttöajan. Power Status Näyttää senhetkisen virtatilan. Input Status Näyttää senhetkisen tulosignaalin lähteen. Blank On/Off Mute Freeze Network Restart Käynnistää uudelleen projektorin verkkoliitännän. Restart Kohta Kuvaus Käynnistää uudelleen projektorin verkkoliitännän uusien asetusten asettamiseksi voimaan. HUOM! Uudelleenkäynnistys vaatii sisäänkirjoittautumisen uudelleen projektorin verkkoselaimen kautta tapahtuvaa ohjausta tai lisäsäätöjä varten. Odota minuutti tai kauemmin jotta voit ohjata tai säätää projektoria enemmän verkkoselaimen kautta Logoff Kun uloskirjoittautumisen ruutua napsautetaan, sisäänkirjoittautusmisruutu tulee näkyviin (21 : 41

42 2. Varusteiden liittäminen ja verkkosäädöt 2.6 Verkkokaukosäätimen [Remote Control] käyttö Verkkoselainta voidaan käyttää projektorin kauko-ohjaukseen, kun projektori on säädetty oikein ja liitetty PC:hen langattoman tai langallisen LAN-liitännän kautta. HUOM! kautta yhtäaikaa. Tämä saattaa aiheuttaa toimintavirheitä. Avaa verkkoselain, jotta tiedonsiirto projektorin kanssa on mahdollinen. Internet Säädä URL seuraavalla tavalla:. Syötä ID ja salasana, kun niitä pyydetään, ja napsauta [Logon], jolloin kuvassa 2.6.a näkyvä ikkuna tulee näkyviin. Kuva 2.6.a Verkkokaukosäätimen [Remote Control] apuohjelman valintaikkuna 42

43 2. Varusteiden liittäminen ja verkkosäädöt 2.6 Verkkokaukosäätimen [Remote Control] käyttö (jatkuu) Ota tämän ikkunan vasemmalla näkyvää näppäintä [Remote Control] napsauttamalla näkyviin verkkokaukosäädin [Remote Control] kuvassa 2.6.b näytetyllä tavalla. Verkkokaukosäädintä [Remote Control] voidaan käyttää suorittamaan samat toiminnot kuin projektorin varusteisiin kuuluva IR-kaukosäädin. verkkokaukosäätimessä [Remote Control] vastaavat IR-kaukosäätimen Kukin seuraava painike käynnistää vastaavan muodon. Kuva 2.6.b Verkkokaukosäädin [Remote Control] HUOM! Painikkeita ei voi pitää painettuina komennon uusimista varten, vaan niitä on napsautettava toistuvasti. Odota hetki ennen kuin napsautat uudelleen. Sammuta projektorista virta napsauttamalla [OK]-painiketta tai jätä projektorin -painikkeita ei voi käyttää hiiren toimintojen jäljittelyyn. 43

44 3. Projektorin ohjelman käyttö -- peruskäyttö 3. Projektorin ohjelman käyttö -- peruskäyttö 3.1 MIU Live Viewer -ohjelman käyttö Tässä osassa kuvataan MIU Live Viewer -ohjelman käyttäminen MIU Live Viewer -ohjelman asennus -ohjelmaan, ohjelma on ensin asennettava kaikkiin PC:hin, joita aiotaan käyttää projektorin kanssa. PC-laitteiston ja ohjelman vähimmäisvaatimukset Käyttöjärjestelmä : Windows 2000 Professional Service Pack 4, yhtäaikaista väriä tai enemmän HUOM! Näyttö ei kenties näy oikein, esimerkiksi sellaiset, jotka on säädetty suuremmalle kuin 1024x768 resoluutiolle saattavat näyttää vain 1024x768 osan näytöstä. Kuvat eivät kenties välity oikein johtuen käyttöjärjestelmän version ongelmista tai verkkosovittimen ajureista. Suosittelemme käyttöjärjestelmän ja ajureiden päivittämistä uusimpaan versioon. Muisti : 64MB tai enemmän (128MB tai enemmän Käytettävissä oleva kovalevytila : 10MB tai enemmän CD-ROM -ajuri HUOM! Projektori ei kenties pysty siirtämään tietoja oikein joidenkin tyyppisten langattomien LAN-laitteiden tai PC:den kanssa, vaikka PC:ssä on sisäänrakennettu langaton LAN. Käytä aina Wi-Fi -todistettua langatonta LAN-laitetta tiedonsiirto-ongelmien välttämiseksi. 44

45 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) Ohjelman asennustoimenpiteet tietokoneen CD-ROM -asemaan. Hanki MIU Live Viewer -ohjelman päivitys osoitteesta. to the InstallShield Wizard for MIU Utility -valintaruutu tulee näkyviin. Napsauta Next. 3. Projektorin ohjelman käyttö -- peruskäyttö HUOM! -valintaruutu ei tule näkyviin, toimi seuraavalla tavalla: :\software\setup.exe ja napsauta sitten OK. ROM -aseman kirjaimella. edellä mainitut toimenpiteet suorittamalla. -valintaruutu tulee näkyviin, napsauta Next. HUOM! asennetaan tähän kansioon. toinen kansio. nimi ja napsauta sitten Next. 45

46 3. Projektorin ohjelman käyttö -- peruskäyttö 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) Continue. ja oikealla näkyvä InstallShield Wizard Complete -valintaruutu tulee näkyviin. Napsauta Finish. Ohjelma on nyt asennettu.pc käynnistyy automaattisesti uudelleen. oikein napsauttamalla Start -painiketta tehtäväpalkilta, valitsemalla All Programs ja sitten MIU Utility -kansio. jos asennus on onnistunut MIU Live Viewer -ohjelman kuvaus Aloita kaksoisnapsauttamalla LiveViewer.exe. Näkyviin tulee kuvassa a näkyvä näyttö. 46 Kuva a MIU Live Viewer -ikkuna

47 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) [ MIU Live Viewer -ikkuna: Kuva a] Näyttää tiedoston valikon. Näyttää MIU Live Viewer -tiedot. Kytkee projektorin irti. Aloittaa reaaliaikaisen näytön. 3. Projektorin ohjelman käyttö -- peruskäyttö HUOM! painetaan toistuvasti. Sulkee MIU Live Viewer -ikkunan ja näyttää MIU Live Viewer kuvakkeena tehtäväpalkilla. Näyttää Options -ikkunan. Päivittää senhetkisen PC:n verkkosäädön. Lopettaa MIU Live Viewer -ohjelman. Liittää projektorin ja PC:n suorittamatta verkkosäätöjä PC:ssä. Näyttää listan liitettävistä projektoreista. HUOM! näytössä, kunnes lopetetaan SUORA MUOTO tai projektorista katkaistaan virta. Tämän toiminnon avulla tiedostot voidaan valmistaa PC:ssä heijastamatta niitä näytölle, jos projektorin välinen tiedonsiirto on katkaistu pois päältä. 47

48 3. Projektorin ohjelman käyttö -- peruskäyttö 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) [ Options -ikkuna] [ General -välilehti, Kuva b] Kuva b Options -ikkuna, General -välilehti Säädä säätöpalkilla keskusyksikön tehomäärä, joka käytetään PC-näytön sieppaukseen. Live Viewer tarvitsevat suuren määrän keskusyksikön resursseja. Tämä asento ei sovi usein vaihtuvien kuvioiden näyttöön, koska näytön päivitysnopeus on hidas. määrän keskusyksikön resursseja. MIU Live Viewer -ohjelman päivitysnopeus on suuri, mutta muiden ohjelmien nopeutta on pienennetty. Säädä projektoriin liitettävien PC:den lukumäärä välille

49 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) [JPEG-välilehti] 3. Projektorin ohjelman käyttö -- peruskäyttö projektoriin. Tällä välilehdellä olevan säätöpalkin avulla on mahdollista säätää näytön päivitystiheyttä johtuen pienemmästä tiedonsiirtomäärästä, mutta kuvan laatu heikkenee. säätö pienentää näytön päivitystiheyttä johtuen suuremmasta tiedonsiirtomäärästä, mutta kuvan laatu paranee. [Icon in task tray] minimointipainiketta MIU Live Viewer -ikkunasta. Kuvake, jossa on keltainen salamamerkki, tulee näkyviin, kun liitäntä on tehty, ja kuvake, jossa on punainen x näkyy, kun liitäntä on katkaistu. (Kuvassa d näkyy liitännän aikana näkyvä Kuva d Tehtäväpalkilla oleva kuvake Kaksoisnapsauta MIU Live Viewer -kuvaketta tehtäväpalkilta, jotta saat näkyviin MIU Live Viewer -ikkunan. 49

50 3. Projektorin ohjelman käyttö -- peruskäyttö 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) MIU Live Viewer -ohjelman käyttö -- Perustoimet Tässä osassa kuvataan MIU Live Viewer -ohjelman perustoimintojen käyttö. MUOTO -toiminnolle jollakin seuraavista tavoista. Kun projektori on säädetty SUORA MUOTO -toiminnolle. asennettu, asenna se suorittamalla toimenpiteet, jotka on kuvattu osassa 3.1.1, MIU Live Viewer -ohjelman asennus. 50 Kuva a MIU Live Viewer -ohjelman päänäyttö

51 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) 3. Projektorin ohjelman käyttö -- peruskäyttö osa 2.6, -painiketta ja projektorin lähtönäyttö muuttuu siniseksi. etsintä uudelleen katsomalla tietoja osasta 2.2. Liitettävät projektorit, jotka löytyvät etsinnällä, näkyvät tässä kuvassa näkyvällä tavalla. Liitä projektori napsauttamalla riviä, jolla projektori näkyy, jolloin projektorin IP-osoite tulee näkyviin sieppauksen aloituspainikkeen oikealla puolella olevaan tilaan. 51

52 3. Projektorin ohjelman käyttö -- peruskäyttö 3.1 MIU Live Viewer -ohjelman käyttö (jatkuu) 52 Kuva d Aloita sieppaus suorittamisen jälkeen, liitäntä on onnistunut. One-Click -tiedonsiirtotoimintoa ( MIU Live Viewer -ohjelman peruskäyttötapa. Katso osasta 4.1 kuvaus MIU Live Viewer -ohjelman edistyneemmistä toiminnoista. 3.2 ESITYS ILMAN PC :TÄ -toiminnon käyttö Perustoimet muistiin. Aseta SD-muistikortti projektorin SD-aukkoon tai liitä USB-muisti Käyttäjän ohjekirja SD-kortin ja USB-muistin asettaminen Control]. KUVA -näyttö tulee näkyviin. SD-kortin tai USB-muistin poistaminen, Käyttäjän ohjekirja MIU-valikko suorita toimenpiteet uudelleen odotettuasi jonkin aikaa. korttiaukon suojus ja pane suojus jälkeenpäin takaisin paikalleen.

53 3.2 ESITYS ILMAN PC :TÄ -toiminnon käyttö Perustoimet (jatkuu) edistyneemmistä toiminnoista. PIKKU KUVASD 3. Projektorin ohjelman käyttö -- peruskäyttö KYLLÄ ENTER Kuva 3.2.a PIKKU KUVA -näyttömuoto -valikko tulee näkyviin. PIKKU KUVA -näyttö tulee näkyviin. Huomautus 2GB:iin saakka ovat tuetut. Secure USB-muisti ei ole tuettu. 53

54 CB/PB CR/PR VIDEO S-VIDEO SD CARD AUX I/O DC 5V 0.5A LAN USB 4. Projektorin käyttö - Edistyneet toiminnot MIU Live Viewer -ohjelman käyttö - Edistyneet toiminnot - Tässä osassa kuvataan useamman PC:n liittäminen Useamman PC:n liittäminen yhteen projektoriin (useamman PC:n liittäminen) Projektoriin voidaan liittää jopa 4 PC:tä useamman näyttökuvan näyttöä varten RGB IN1 RGB IN2 AUDIO IN1 AUDIO IN2 CONTROL RGB OUT AUDIO OUT AC IN Seuraavat tarvikkeet tarvitaan useamman PC:n liittämiseen PC:tä - 1 projektori projektoriin langattomalla LAN -liitännällä onnistuu, ja SD-Link11g -kortti on -muodon liitäntää varten. (16 54

55 4. Projektorin käyttö - Edistyneet toiminnot MIU Live Viewer -ohjelman käyttö - Edistyneet toiminnot - (jatkuu) [Liitäntä] näytetyllä tavalla. Liitä projektori lähtönäyttöpäätteeseen RGB-kaapelilla. n IP-osoite ja varmista, että IP-osoitteet eivät ole samat (xxx [ xxx]: Napsauta Find -painiketta MIU Live Viewer -ohjelmasta ja etsi liitettävät projektorit. Kun projektori löytyy, napsauta Option -painiketta MIU Live Viewer -ohjelmasta. Avaa sitten General -välilehti ja valitse liitettävien PC:den lukumäärä kohdasta MultiPC Mode. Napsauta Close -painiketta, kun PC:den lukumäärä on säädetty. Näytön etuisuus määrittyy automaattisesti sen mukaan missä järjestyksessä Kuva b Kullakin muodolla voimassa oleva etuisuus llä, jolla muutos tehtiin. MultiPC Mode -asetuksia voidaan muuttaa vapaasti myös PC:n tiedonsiirron aikana. den lukumäärä, niiden PC:den kuva, joilla on alempi etusija, ei näy, mutta liitäntä projektoriin on silti yhä voimassa. Kun projektoriin liitetään useampi kuin 5 PC:tä, niiden PC:den liitäntä, joilla on alempi etusijajärjestys, katkeaa. HUOM! -muodon aikana, muutettu PC muuttuu etusijajärjestyksessä ensimmäiselle sijalle ja PC:n säätömuoto näkyy projektorissa. alkuperäisestä, joten pienet kirjaimet tai rivit saattavat olla vaikeasti luettavissa. On suositeltavaa käyttää mahdollisimman isoja kirjaimia. Manuaalinen H.Vaihe -säätö saattaa parantaa kuvan laatua. 55

56 4. Projektorin käyttö - Edistyneet toiminnot ESITYS ILMAN PC :TÄ toiminnon käyttö -Edistynyt toiminto - muistista ja näyttää ne jollakin seuraavista näyttötavoista. yhtäaikaa. PIKKU KUVASD KYLLÄ ENTER Fig. 4.2.a Pikku kuva -näyttömuoto Fig. 4.2.b Koko ruudun näyttömuoto Fig. 4.2.c Diaesitysmuoto Fig. 4.2.d Hakemistonäyttömuoto 56

57 4.2 ESITYS ILMAN PC :TÄ toiminnon käyttö - Edistynyt toiminto - (jatkuu) ovat tuetut. Vain resoluutio VGA tai tätä pienemmät ovat tuetut. Vain AAC audioformaatti on tuettu Pikku kuva -näyttömuoto 4. Projektorin käyttö - Edistyneet toiminnot -- Kuvassa näkyy pikku kuva -näyttömuoto. Kytke pikku kuva -näyttömuoto napsauttamalla [THUMBNAIL]-painiketta verkkokaukosäätimestä [Remote Control]. Pikku kuva -näyttö voidaan myös avata projektorin kaukosäätimellä tai painikkeilla (53 Pikku kuvat PIKKU KUVASD Valittu kuva Pikku kuva -valikko KYLLÄ ENTER Kuva Pikku kuva -näyttömuoto 57
