Digitaalinen projektori WX36

Transkriptio

1 Digitaalinen projektori WX36 Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat Käyttäjän ohjekirja. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. Verkkoesitys kautta. ( 37) Verkonhallinta tietokoneella. ( 45) Minun kuvani ne. ( 70) Viestit ( 72) Verkkosilta ( 74) HUOM! ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft, Internet Explorer ovat Microsoft on Intel Corporation in rekisteröity tavaramerkki. maissa. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

2 Sisältö 3M Digital Projector WX36 1. Verkkoon liittäminen Verkkoon kytkeminen Verkkoasetusten määrittäminen manuaalisesti Verkkoesitys Verkkoesityksen aloittaminen Esittäjätila Käyttäjän nimen näyttö

3 Sisältö 3. Verkonhallinta Verkkoasetukset Minun kuvani-toiminto Viestintuoja-toiminto Verkkosilta-toiminto Viestintäportti Muut toiminnot Tapahtumasuunnittelu Komentovalvonta verkon kautta Vianetsintä

4 1. Verkkoon liittäminen 3M Digital Projector WX36 1. Verkkoon liittäminen 1.1 Järjestelmävaatimukset Tarvittavat laitteiden valmistelut Projektori LAN-kaapeli Tietokone Tietokoneen laitteisto- ja ohjelmistovaatimukset tietokoneisiin verkon kautta. Käyttöjärjestelmä Suoritin resoluutio on 1024 x 768. Muisti Kiintolevytila Verkkoselain 6.0 tai korkeampi CD-ROM -ajuri HUOM! SÄÄTÖ-valikko Käyttäjän ohjekirja) verkkosivuiltamme. ( 7) 4

5 1. Verkkoon liittäminen 1.1 Järjestelmävaatimukset (jatkuu) HUOM! että ajuri olisivat uusimpaan versioon päivitettyjä. 5

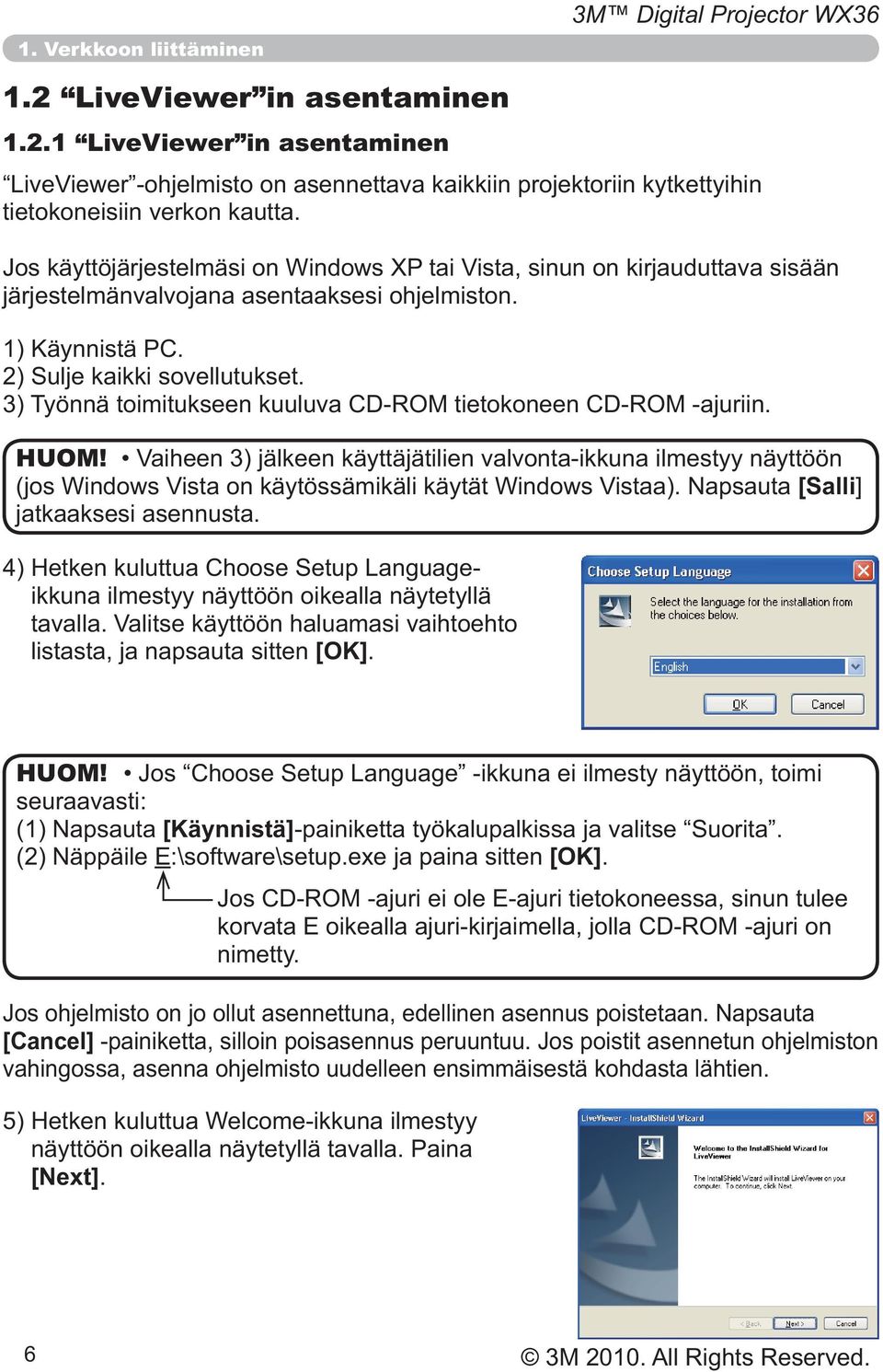

6 1. Verkkoon liittäminen 3M Digital Projector WX LiveViewer in asentaminen LiveViewer in asentaminen tietokoneisiin verkon kautta. järjestelmänvalvojana asentaaksesi ohjelmiston. HUOM! [Salli] jatkaaksesi asennusta. ikkuna ilmestyy näyttöön oikealla näytetyllä tavalla. Valitse käyttöön haluamasi vaihtoehto listasta, ja napsauta sitten [OK]. HUOM! [Käynnistä] E [OK]. nimetty. [Cancel] [Next]. 6

7 1. Verkkoon liittäminen 1.2 LiveViewer in asentaminen (jatkuu) Mikäli hyväksyt sen, valitse I accept the terms [Next]. [Next]. HUOM! muuhun kansioon, napsauta [Browse] ja valitse toinen kansio. [Next] nimi ja paina sitten [Next]. HUOM! [Asenna silti tämä ohjainohjelmisto] ja jatka asennusta. 10) [Finish] on asianmukaisesti asennettu, paina [Käynnistä] valitse Kaikki ohjelmat, ja valitse sen asennus onnistui LiveViewer -ohjelmiston päivittäminen 7

8 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoon kytkeminen on valittu projektorin tulolähteeksi projektorissa ( Käyttö Käyttäjän ohjekirja) Prosessin yleiskuva verkon kautta. Verkkoasetusten määrittäminen manuaalisesti valitaan valitaan HUOM! kautta. 8

9 1. Verkkoon liittäminen 1.3 Verkkoon kytkeminen (jatkuu) Käynnistä LiveViewer 1.4 Verkkoyhteyden tilan valinta. ( 10) 9

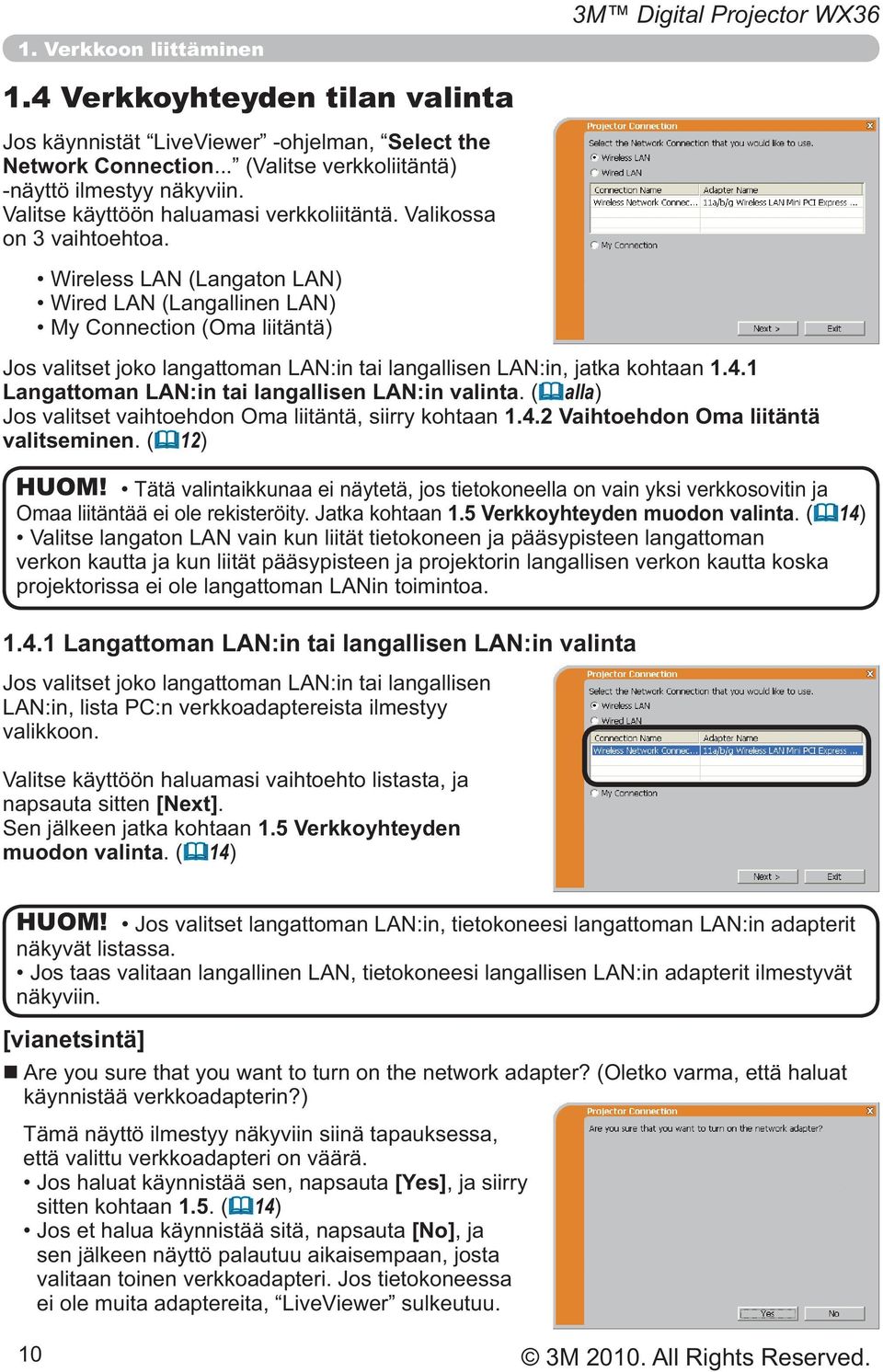

10 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden tilan valinta Select the Network Connection Valitse käyttöön haluamasi verkkoliitäntä. Valikossa on 3 vaihtoehtoa Langattoman LAN:in tai langallisen LAN:in valinta. ( alla) Vaihtoehdon Oma liitäntä valitseminen. ( 12) HUOM! Tätä valintaikkunaa ei näytetä, jos tietokoneella on vain yksi verkkosovitin ja 1.5 Verkkoyhteyden muodon valinta. ( 14) Langattoman LAN:in tai langallisen LAN:in valinta valikkoon. Valitse käyttöön haluamasi vaihtoehto listasta, ja napsauta sitten [Next]. 1.5 Verkkoyhteyden muodon valinta. ( 14) HUOM! näkyvät listassa. näkyviin. [vianetsintä] Tämä näyttö ilmestyy näkyviin siinä tapauksessa, [Yes], ja siirry sitten kohtaan 1.5. ( 14) [No], ja sen jälkeen näyttö palautuu aikaisempaan, josta 10

11 1. Verkkoon liittäminen 1.4 Verkkoyhteyden tilan valinta (jatkuu) Kyseinen näyttö ilmestyy näkyviin siinä tapauksessa, että projektori ei ollut liitettynä Varmista, että projektori on liitettynä [OK], sen jälkeen näyttö palautuu aikaisempaan, josta valitaan verkkoliitännän muoto. Tämä näyttö ilmestyy näkyviin silloin, kun napsauta [Yes]. napsauta [No] että projektori ei pysty kommunikoimaan [Allow communication with LiveViewer by adding it to the Exceptions list] 1.5 Verkkoyhteyden muodon valinta. ( 14) HUOM! [Yes] 11

12 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden tilan valinta (jatkuu) Vaihtoehdon Oma liitäntä valitseminen Valitse [My Connection] napsauta [Connect]. liitetään projektoriin verkon kautta käyttämällä 35) käynnistää välittömästi liitännän projektoriin. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) HUOM! [vianetsintä] oikeuksin. [OK] ja palaa näyttöön, josta voit 10) Käynnistä LiveViewer. ( 9) 12

13 1. Verkkoon liittäminen 1.4 Verkkoyhteyden tilan valinta (jatkuu) Viesti ilmestyy näkyviin silloin, kun verkkoliitännän käytössä. [Yes] 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [No] ja palaa näyttöön, josta voit valita 10) 13

14 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden muodon valinta Verkkoliitännässä on joitakin vaihtoehtoja. Valitse se, joka sopii vaatimuksiin. Enter PassCode (Anna pääsykoodi) [Enter PassCode] ja napsauta [Next] Pääsykoodiliitäntä. ( 15) Valitse ja napsauta [Next].. ( 23) Select From List (Valitse listalta) verkkoon. [Select From List]. Verkkoon liitettyjen projektorien listalta valitse mihin projektoriin haluat, että kuvat 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) 14

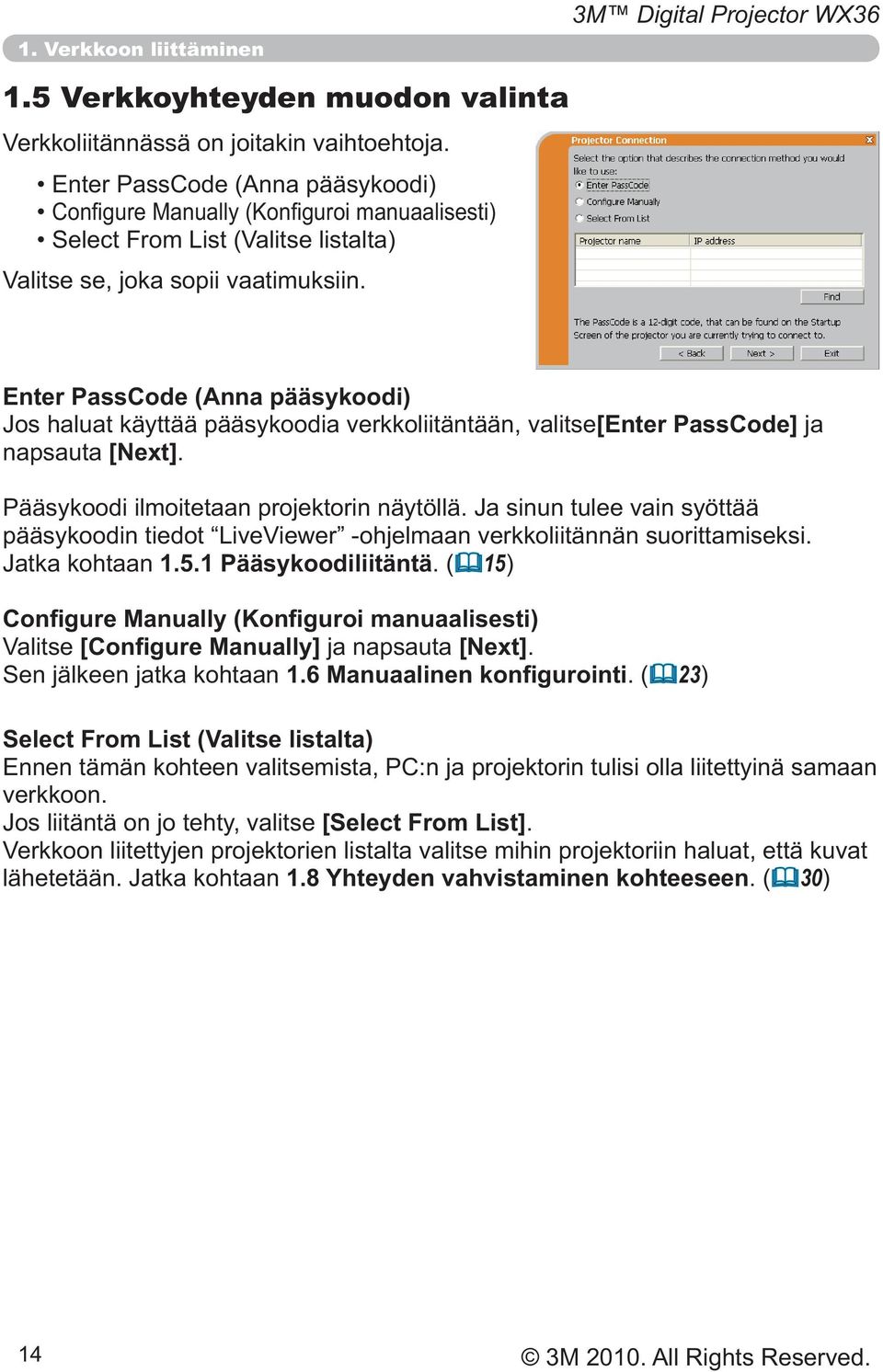

15 1. Verkkoon liittäminen 1.5 Verkkoyhteyden muodon valinta (jatkuu) Pääsykoodiliitäntä liitäntätavan verkkoon. (1) Pääsykoodin hankkiminen LAN HUOM! yhteys manuaalisesti tässä tapauksessa. Menetelmä 1 1) Käynnistä projektori, ja varmista että projektorikuva on näytössä. COMPUTER INPUT LAN 15

16 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden muodon valinta (jatkuu) Menetelmä 2 1) Käynnistä projektori, ja varmista että projektorikuva on näytössä. MENU projektorissa, jolloin valikko ilmestyy näyttöön. HUOM! ohjelmistolla tai kun LAN 16

17 1. Verkkoon liittäminen 1.5 Verkkoyhteyden muodon valinta (jatkuu) (2) Pääsykoodin näppäileminen [Enter PassCode] 1.5, numeroa). [Connect] liitännän käynnistämiseksi projektoriin. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [Back], näyttö palaa takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) HUOM! toisistaan (3) ( 21) ohjeita. [vianetsintä] [Back] ( 15 17

18 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden muodon valinta (jatkuu) oikeuksin. [OK], sen jälkeen näyttöön päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) Käynnistä LiveViewer. ( 9) projektoriin. Tämä valintaikkuna näytetään kun haluat lisätä verkkomäärityksen tietokoneelle Varmista verkonvalvojalta onko ja napsauta [Yes]. [No] verkkoa ei olekaan määritetty. päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) 18

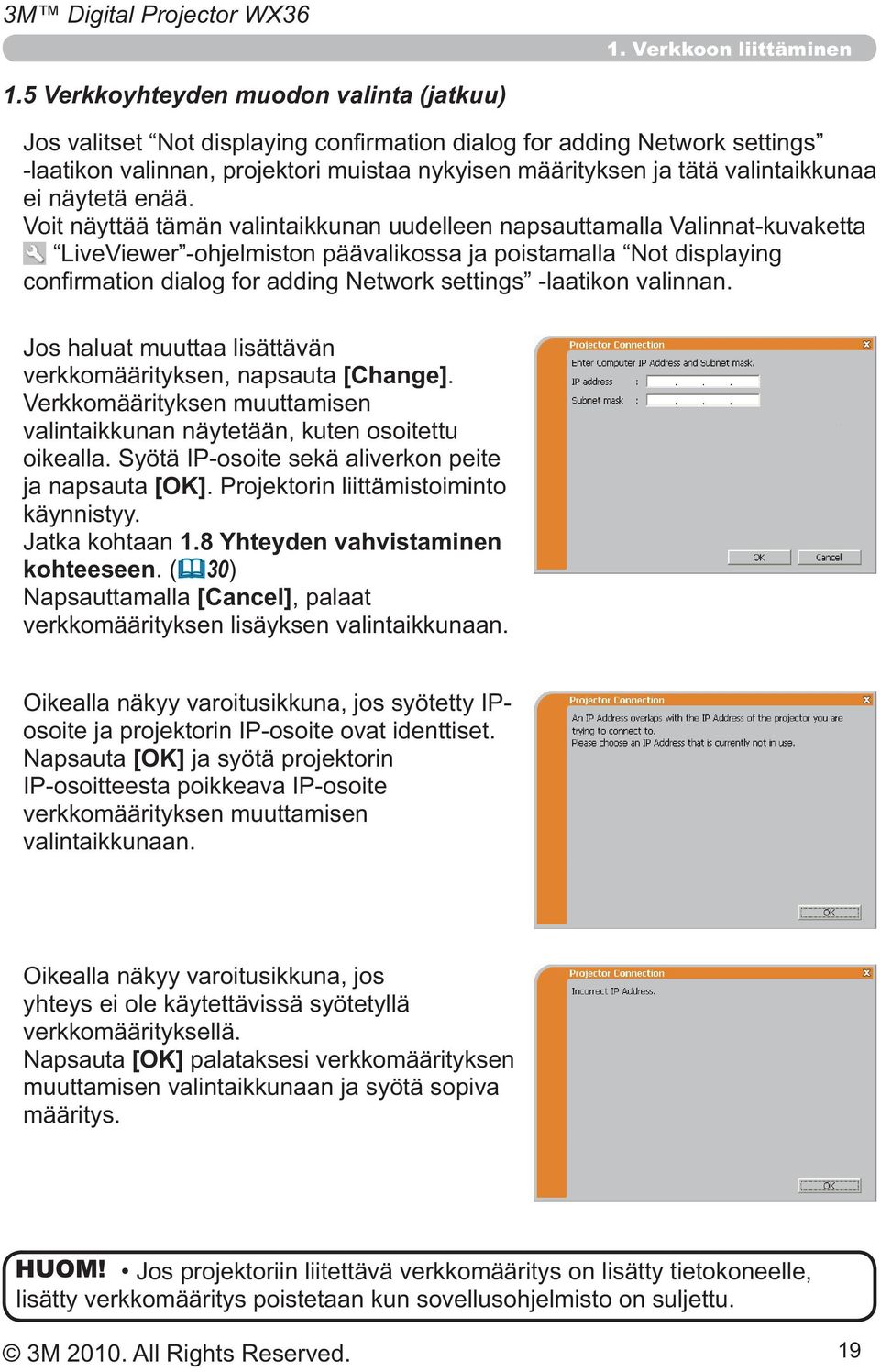

19 1. Verkkoon liittäminen 1.5 Verkkoyhteyden muodon valinta (jatkuu) ei näytetä enää. verkkomäärityksen, napsauta [Change]. Verkkomäärityksen muuttamisen valintaikkunan näytetään, kuten osoitettu ja napsauta [OK] käynnistyy. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [Cancel], palaat verkkomäärityksen lisäyksen valintaikkunaan. [OK] ja syötä projektorin verkkomäärityksen muuttamisen valintaikkunaan. yhteys ei ole käytettävissä syötetyllä verkkomäärityksellä. [OK] palataksesi verkkomäärityksen muuttamisen valintaikkunaan ja syötä sopiva määritys. HUOM! lisätty verkkomääritys poistetaan kun sovellusohjelmisto on suljettu. 19

20 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden muodon valinta (jatkuu) Viesti ilmestyy näkyviin silloin, kun verkkoliitännän käytössä. [Yes] 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [No] sen jälkeen näyttöön ilmestyy päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) 20

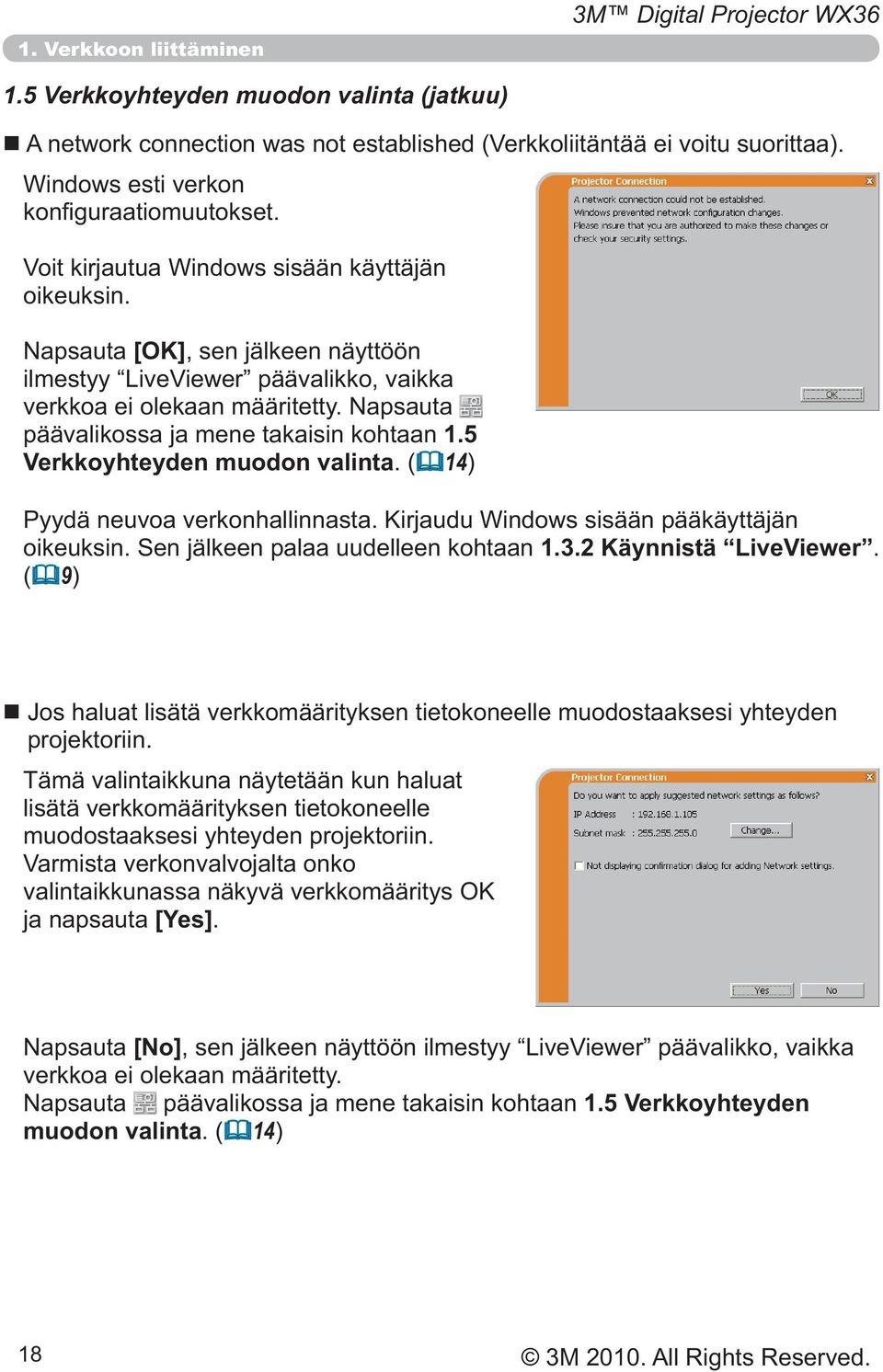

21 1. Verkkoon liittäminen 1.5 Verkkoyhteyden muodon valinta (jatkuu) 17 15) 22). Langaton LAN *1 *2 (esimerkki) *3 * (esimerkki) [Connect]. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) *1 *2 *3 22) *4 asetukset. 21

22 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoyhteyden muodon valinta (jatkuu) Langallinen LAN * (esimerkki) [Connect]. 3) Verkkoliitäntä suoritetaan. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) *1 HUOM! seuraavia toimenpiteitä tietojen löytämiseksi. 1) Käynnistä projektori, ja varmista että projektorikuva on näytössä. MENU projektorissa, jolloin valikko ilmestyy näyttöön. 22

23 1. Verkkoon liittäminen kolmella eri tavalla. alla) 24) ( 25) 1.7 Verkkoasetusten määrittäminen manuaalisesti. ( 25) verkkoon. 33) 1) Valitse. 2) [Connect]. 4) Verkkoliitäntä suoritetaan. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) HUOM! menettelyä. painikkeella. 23

24 1. Verkkoon liittäminen 3M Digital Projector WX Historialiitäntä verkkoasetukset silloin, kun liitäntä projektoriin tapahtuu historiatallenteena. Tämän jälkeen historiatallenteen valitsemalla voi nopeasti suorittaa verkkoliitännän projektoriin. 1) Valitse [History]. 2) Valitse historiatallenne ikkunassa olevasta listasta. [Connect]. 4) Verkkoliitäntä suoritetaan. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) ja napsauta automaattisesti. HUOM! ensimmäisen joukosta päällekirjoittuu. verkkoliitäntä suoritetaan historiatallennetta käyttämällä. 24

25 Kaikki asetukset verkkoliitäntää varten manuaalisesti. Valitse Manually] manuaalisesti). 1. Verkkoon liittäminen 1.7 Verkkoasetusten määrittäminen manuaalisesti Langaton LAN 26). Langallinen LAN 27) 25

26 1. Verkkoon liittäminen 1.7 Verkkoasetusten määrittäminen manuaalisesti (jatkuu) Langaton LAN *1 *2 (esimerkki) [Next]. projektoriin. *3 (esimerkki) (esimerkki) [Connect]. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) *1 *2 *3 22) 26

27 1.7 Verkkoasetusten määrittäminen manuaalisesti (jatkuu) Langallinen LAN *1 (esimerkki) (esimerkki) 1. Verkkoon liittäminen [Connect]. 3) Verkkoliitäntä suoritetaan. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) *1 22) [vianetsintä] oikeuksin. [OK], sen jälkeen näyttöön päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) Käynnistä LiveViewer. ( 9) 27

28 1. Verkkoon liittäminen 3M Digital Projector WX Verkkoasetusten määrittäminen manuaalisesti (jatkuu) projektoriin. Tämä valintaikkuna näytetään kun haluat lisätä verkkomäärityksen tietokoneelle Varmista verkonvalvojalta onko ja napsauta [Yes]. [No] verkkoa ei olekaan määritetty. päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) ei näytetä enää. verkkomäärityksen, napsauta [Change]. Verkkomäärityksen muuttamisen valintaikkunan näytetään, kuten osoitettu ja napsauta [OK] käynnistyy. 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [Cancel], palaat verkkomäärityksen lisäyksen valintaikkunaan. 28

29 1. Verkkoon liittäminen 1.7 Verkkoasetusten määrittäminen manuaalisesti (jatkuu) [OK] ja syötä projektorin verkkomäärityksen muuttamisen valintaikkunaan. yhteys ei ole käytettävissä syötetyllä verkkomäärityksellä. [OK] palataksesi verkkomäärityksen muuttamisen valintaikkunaan ja syötä sopiva määritys. HUOM! lisätty verkkomääritys poistetaan kun sovellusohjelmisto on suljettu. Viesti ilmestyy näkyviin silloin, kun verkkoliitännän käytössä. [Yes] 1.8 Yhteyden vahvistaminen kohteeseen. ( 30) [No] sen jälkeen näyttöön ilmestyy päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) 29

30 1. Verkkoon liittäminen 3M Digital Projector WX Yhteyden vahvistaminen kohteeseen Liitäntä ja lähettäminen Kun verkkoliitäntä on suoritettu, viesti projektoriin onnistui) ilmestyy näkyviin. Varmista, että valitaan juuri se oikea projektori, johon haluat lähettää kuvat, varmista [Yes] [No] tulee näkyviin valmiustilassa. (Valmiustilassa ei voi siirtää kuvia, vaikka ) tai [Register this setting to My Connection] [vianetsintä] on parhaillaan toisen käyttäjän käytössä (Esittää)). on varattu toisen tietokoneen käyttöön Esittäjätilassa. [OK] kun Esittäjätila on valittu pois päältä. 30

31 1. Verkkoon liittäminen 1.8 Yhteyden vahvistaminen kohteeseen (jatkuu) näytettäväksi.) [Yes] projektori pysäyttää LAN portin. [No], silloin projektori pysyy tietokoneen näyttöön. [Yes], sen jälkeen projektori [No], silloin projektori pysyy tietokoneen näyttöön. 31

32 1. Verkkoon liittäminen 3M Digital Projector WX Yhteyden vahvistaminen kohteeseen (jatkuu) Liitäntävirhe Kun liitäntää projektoriin ei ole voitu suorittaa, voitu suorittaa). [OK] sen jälkeen näyttöön ilmestyy päävalikossa ja mene takaisin kohtaan 1.5 Verkkoyhteyden muodon valinta. ( 14) HUOM! Tarkista verkkoasetukset projektorista, Käynnistä LiveViewer. ( 9) 32

33 1. Verkkoon liittäminen verkkoliitäntää käytetään usein. 23) 1) Valitse ja napsauta [New]. ilmestyy näyttöön. enää laatia uutta ilman että poistat osan [Clear]. [OK] [Cancel]. [OK]. HUOM! 23) 33

34 1. Verkkoon liittäminen 3M Digital Projector WX36 23) 1) Valitse, ja valitse yksi ikkunan [Edit]. 3) [Clear]. [OK], sen jälkeen kun muokkaus on valmis. [Cancel]. tietojen luomispäiväksi, jos napsautat [OK]. HUOM! 23) 34

35 1. Verkkoon liittäminen Oman liitännän tallentaminen liitäntä ja verkkoliitäntä toteutetaan. ( 12) [My Connection]. näkyvät listalla tarkistusmerkillä merkittyinä. 3) Valitse yksi ikkunan listassa olevista tarkistusruutuun. valintamerkki poistuu. [OK], sen jälkeen ikkuna sulkeutuu. [Cancel]. HUOM! kohtaa ikkunassa olevalta listalta, ja napsauta [OK]. 35

36 1. Verkkoon liittäminen 3M Digital Projector WX36 liitäntä, silloin kun verkkoliitäntä on suoritettu. onnistui) ilmestyy näkyviin. ( 30) [Register this setting to My Connection] [OK]. HUOM! 36

37 2. Verkkoesitys 2. Verkkoesitys 2.1 LiveViewer in käyttäminen lähettämiseksi projektoriin Päävalikko ja toimintapainikkeet 1) Valikkotyyppi vaihtaa näytölle. näyttöön. Helppo valikko Edistynyt valikko valikkoon merkkivalo 2) Toimintapainikkeet Siirron käynnistyspainike otetaan käyttöön. Pysäytyspainike Kuvan lähettäminen pysähtyy. HUOM! 37

38 2. Verkkoesitys 3M Digital Projector WX LiveViewer in käyttäminen (jatkuu) Pidätä-painike Kuva näytössä pysähtyy väliaikaisesti. Viimeinen kuva ennen painikkeen painamista on se, joka jää näyttöön. näytössä. Näyttötila-painike ( 40) Liitäntäpainike 1.5. ( 14) Valintapainike Valintanäyttö ilmestyy näkyviin. Verkonhallintapainike projektorin ohjausta ja projektorin eri asetuksien muuttamista varten. ( 45) Informaatiopainike, Sulkupainike Supista-painike päävalikkotyyppi ilmestyy näyttöön. Liitäntä suoritettu Ei liitäntää Ei liitäntää Pidätä 38

39 2. Verkkoesitys 2.1 LiveViewer in käyttäminen (jatkuu) Statuksen näyttäminen 1) merkkivalo merkkivalo osoittaa seuraavan statuksen. Ilmaisin Status Selitys Ei liitäntää Ei liitäntää Verkkoliitäntää projektoriin ei ole vielä suoritettu. Verkkoliitäntä on suoritettu, mutta kuvien ollaan lähettämässä projektoriin. Verkkoliitäntä projektoriin on kytketty pois päältä. Yksi seuraavista kuvakkeista ilmoittaa, mitä valkokankaan neljännesosista käytetään. Status Status-kuvake HUOM! 39

40 2. Verkkoesitys 3M Digital Projector WX LiveViewer in käyttäminen (jatkuu) Näyttötilan vaihtaminen vaihtaa keskenään päävalikossa. painikkeista ja napsauta sitä. neljännyksistä, joka on tunnistettu painikkeessa. aloitetaan kuvan esittämiseksi kankaalla. 4) Kuvake päävalikossa korvataan valitsemallasi kuvakkeella. : HUOM! tilan painikkeista, joka näyttää sen kankaan neljännyksen, jossa parhaillaan neljään alueeseen. tietokoneissa. kuvien siirto kyseiseltä tietokoneelta lopetetaan. Viimeksi tehty asetus tulee voimaan riippumatta asetusmenetelmästä. (Katso kohtaa VERKKO-valikko Käyttäjän ohjekirja projektorin toiminnasta.) 40

41 2. Verkkoesitys 2.1 LiveViewer in käyttäminen (jatkuu) Valinnat-valikko Tällä asetuksella voit valita näytetäänkö verkkomäärityksen lisäyksen vahvistusikkuna ( 19, 28) kun liität tietokoneen projektoriin. Vahvistusikkunan valintaa ei ole valittu oletusarvoisesti. Optimoi Suoritus Siirtonopeus tietomäärä on pienempi, mutta kuvan laatu on huonompi. Kuvan laatu tietomäärä on suurempi, mutta kuvan laatu on parempi. 41

42 2. Verkkoesitys 3M Digital Projector WX LiveViewer in käyttäminen (jatkuu) Esittäjätila HUOM!. ovat käytössä. Näytä käyttäjän nimi alfanumeerisin merkein. kenen kuvia parhaillaan esitetään. (Katso kohtaa VERKKO-valikko Käyttäjän ohjekirja) 42

43 2. Verkkoesitys 2.2 Verkkoesityksen aloittaminen tietokoneella olevia kuvia verkon kautta. kytkemällä projektorin olemassa olevaan verkkoon käyttämättä tietokonekaapeleja. Esitysten tekeminen ja kokousten pitäminen tapahtuu sujuvasti tämän Näyttömuoto tila. 43

44 2. Verkkoesitys 2.2 Verkkoesityksen aloittaminen (jatkuu) Esittäjätila 41) Käyttäjän nimen näyttö projektorin valikosta valitsemalla. 41) 44

45 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. HUOM! 45

46 3. Verkonhallinta 3M Digital Projector WX Sisäänkirjautuminen Voit käyttää verkonhallintatoimintoa kirjautumalla käyttämällä käyttäjänimeäsi ja salasanaasi. ( 47) varten verkkoselaimen avulla. Esimerkki : 1) tavalla. Kytke tietokone ja projektori verkossa ( 9) napsauttamalla verkonhallintapainiketta pääikkunassa. ( 37) Verkkoselainohjelmiston käyttäminen. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Esimerkki [OK]. HUOM! ( KUVARUUTU-valikko Käyttäjän ohjekirja) 46

47 3. Verkonhallinta 3.1 Sisäänkirjautuminen (jatkuu) Käyttäjänimi Salasana <tyhjä> 47

48 3. Verkonhallinta 3M Digital Projector WX Verkkotiedot Kohta Projektorin nimi DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kuvaus 48

49 3. Verkonhallinta 3.3 Verkkoasetukset Kohta IP-määritykset DHCP PÄÄLLE DHCP POIS IP-osoite Aliverkon peite Kuvaus Oletusyhdyskäytävä Projektorin nimi syslocation (SNMP) syscontact (SNMP) DNS-palvelimen osoite AMX D.D. (AMX Device Discovery) [Käytä] painiketta ja tallenna asetukset. merkin pituinen. Vain aakkosia, numeroita ja seuraavia syscontact voi olla korkeintaan 255 alfanumeerisen merkin HUOM! [Verkon uudelleenkäynnistäminen] päävalikossa. verkkohallinnasta ennen palvelimen osoitteen asetusta. 49

50 3. Verkonhallinta 3M Digital Projector WX Portin asetukset Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus MINUN KUVANI -portti (Portti:9716) Portti auki Todennus Messengerin portti (Portti:9719) Portti auki Todennus Kuvaus [Käytössä] tarkistusruutua portin 23 käyttämiseksi. [Käytössä] tarkistusruutua kun tälle portille [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. [Käytössä] tarkistusruutua kun tälle portille TM Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan Tee rasti [Käytössä] ruutuun portin 9716 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan Tee rasti [Käytössä] ruutuun portin 9719 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan 50

51 3. Verkonhallinta 3.4 Portin asetukset (jatkuu) Kohta SNMP-portti Portti auki Trap-osoite Lataa MIB-tiedosto Verkkosillan portti Portin numero Kuvaus [Käytössä] tarkistusruutua kun haluat käyttää Verkkoasetukset nimen enimmäispituus on 255 merkkiä. Määrittää verkkosilta porttinumeron. [Käytä] painiketta ja tallenna asetukset. HUOM! napsauttamalla [Verkon uudelleenkäynnistäminen] päävalikosta. 51

52 3. Verkonhallinta 3M Digital Projector WX Sähköpostiasetukset Kohta Lähetä sähköpostiviesti SMTP-palvelimen osoite Lähettäjän sähköpostiosoite Vastaanottajan sähköpostiosoite Kuvaus [Käytössä] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Hälytysasetukset Verkkoasetukset nimen enimmäispituus on 255 merkkiä. alfanumeerista merkkiä. [vastaanottaja] tai [kopio] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. [Käytä] painiketta ja tallenna asetukset. HUOM! [Lähetä testiviesti] [Lähetä testiviesti]. verkkohallinnasta ennen palvelimen osoitteen asetusta. 52

53 3. Verkonhallinta 3.6 Hälytysasetukset Kohta Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Siirtymän ilmaisimen hälytys Kylmäkäynnistys Todennusvirhe Kuvaus Tuuletin ei toimi. kuumentuneet. Muu virhe. 55) asetus. asetus. VALINNAT-valikko Käyttäjän ohjekirja) Kun projektorissa on virta kytkettynä, se toimii seuraavasti. sammutetusta tilasta valmiustilaan. valmiustilasta päälle (lamppu syttyy). ( SÄÄTÖ-valikko Käyttäjän ohjekirja) Katso kohtaa "Vianetsintä" Käyttäjän ohjekirja yksityiskohtaisen selostuksen 53

54 3. Verkonhallinta 3M Digital Projector WX Hälytysasetukset (jatkuu) Kohta Hälytyksen kellonaika SNMP Trap Lähetä sähköpostiviesti Viestin teksti Viestin teksti Kuvaus (Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys). [Käytössä] [Käytössä] tarkistusruutua ja ota käyttöön sähköpostihälytykset. Kylmäkäynnistys ja Todennusvirhe.) pituinen. Kylmäkäynnistys ja Todennusvirhe.) Tekstin pituus voi olla enintään aakkosnumeerista merkkiä, mutta pituus voi olla lyhyempi jos käytät joitain seuraavista erikoismerkeistä. Kylmäkäynnistys ja Todennusvirhe.) [Käytä] painiketta ja tallenna asetukset. HUOM! Suodatinhäiriö huomauttavan sähköpostin laukeaminen riippuu ( VALINNAT-valikko Käyttäjän ohjekirja) Lampun käyttöiän hälytys (muistutus) lampun ajastimessa. Kun lampun käyttöaika ylittää tämän lähetetään. Suodattimen käyttöiän hälytys 54

55 3. Verkonhallinta 3.7 Aikatauluasetukset Kohta Päivittäin sunnuntai maanantai tiistai keskiviikko torstai perjantai lauantai Tietty päivämäärä nro 1 Tietty päivämäärä nro 2 Tietty päivämäärä nro 3 Tietty päivämäärä nro 4 Tietty päivämäärä nro 5 Kuvaus 55

56 3. Verkonhallinta 3M Digital Projector WX Aikatauluasetukset (jatkuu) Aikataulu Kohta Päivämäärä (kuukausi/ päivä) Kuvaus [Käytössä] tarkistusruutua aikataulun ottamiseksi käyttöön. valittu. [Käytä] painiketta ja tallenna asetukset. Kohta Kellonaika Komento [Parametri] Virta Lähde Minun kuvani Messenger Diaesitys Kuvaus 70) 72) [Rekisteröi] [Poista] [Palauta] 56

57 3. Verkonhallinta 3.7 Aikatauluasetukset (jatkuu) HUOM! päiväyksen ja kellonajan asetukset ( 58) virheellisiksi. Minun kuvani Messenger tallennettu projektoriin ajastetun tapahtuman suoritusaikana. Lähde Minun kuvani turvallisuusominaisuus on aktivoitu ja se rajoittaa projektorin käyttöä. ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. ajastettuna tapahtuman aikana, ajastussuorituksen virhe ilmenee ajastetulle USB TYPE A Käyttäjän ohjekirja - Käyttöohjeen vianetsinnästä, jos ajastettuja toimintoja tai tapahtumien ei suoriteta määrittämiesi asetusten mukaisesti. 57

58 3. Verkonhallinta 3M Digital Projector WX Päiväyksen/Kellonajan asetukset Kohta Nykyinen päivämäärä Nykyinen kellonaika Kesäaika Alkaa Kuukausi Viikko Päivä tunnit Aika minuutit Päättyy Kuukausi Viikko Päivä tunnit Aika minuutit 58 Kuvaus vuosi/kuukausi/päivä tunnit:minuutit:sekunnit [PÄÄLLE] tarkistusruutua ja ota käyttöön säästöajan aloittamiselle. säästöajan aloittamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). säästöajan lopettamiselle. säästöajan lopettamiselle (Ensimmäinen, 2, 3, 4, Viimeinen).

59 3. Verkonhallinta 3.8 Päiväyksen/Kellonajan asetukset (jatkuu) Aikaero SNTP Kohta SNTP-palvelimen osoite Aikaväli [Käytä] painiketta ja tallenna asetukset. Kuvaus järjestelmänvalvojalta. [PÄÄLLE] Verkkoasetukset nimen enimmäispituus on 255 merkkiä. tunti:minuutti). HUOM! napsauttamalla [Verkon uudelleenkäynnistäminen] päävalikosta. verkkohallinnasta ennen palvelimen osoitteen asetusta. suositeltavaa tarkan ajan ylläpitämiseksi. 59

60 3. Verkonhallinta 3M Digital Projector WX Turva-asetukset Kohta Käyttäjätili Käyttäjänimi Salasana Anna salasana uudestaan Verkonhallinta Todentamisen salasana Anna todentamisen salasana uudestaan SNMP Yhteisön nimi Kuvaus Määrittää käyttäjänimen ja salasanan. Määrittää käyttäjänimen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Määrittää salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. korkeintaan 32 alfanumeerisen merkin pituinen. alfanumeerisen merkin pituinen. [Käytä] painiketta ja tallenna asetukset. HUOM! napsauttamalla [Verkon uudelleenkäynnistäminen] päävalikosta. 60

61 3. Verkonhallinta 3.10 Projektorin hallinta alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! [Päivitä] Valvoo projektoria. Kohta PÄÄVALIKKO VIRTA LÄHDE KUVAMUOTO TYHJÄ PÄÄLLE/POIS MYKISTYS PYSÄYTYS SUURENNUS SUURENNA KOHTAA P SUURENNA KOHTAA V MALLINE MINUN KUVANI MINUN KUVANI POISTO Kuvaus Valitsee kuvatilan asetukset. Valvoo suurennusasetuksia. 61

62 3. Verkonhallinta 3M Digital Projector WX Projektorin hallinta (jatkuu) Kohta Kuvaus KUVA KIRKKAUS KONTRASTI GAMMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS AKT. IIRIS OMA MUISTI - TALLENNUS OMA MUISTI - HAKU NÄYTTÖ KUVASUHDE YLI PYYH VERT.SIJ. HOR.SIJ. H VAIHE HOR. KOKO AUTOMAATTINEN SÄÄTÖ LIITÄNNÄT ETENEVÄ Valitsee asteittaiset asetukset. VIDEO NR VÄRIAVARUUS COMPONENT Valitsee COMPONENT asetukset. S-VIDEO-MUOTO KOMP.VIDEO-MUOTO HDMI-FORM. HDMI-ALUE COMPUTER IN1 Valitsee COMPUTER IN1 COMPUTER IN2 Valitsee COMPUTER IN2 KUVALUKKO - COMPUTER IN1 pois päältä. KUVALUKKO - COMPUTER IN2 pois päältä. KUVALUKKO - HDMI 62

63 3. Verkonhallinta 3.10 Projektorin hallinta (jatkuu) Kohta SÄÄTÖ SUORITA AUTO KEYSTONE KEYSTONE PYSTY AUT ECO-TILA ECO-TILA PEILIKUVA VALMIUSTILA NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPUTER IN1 NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPUTER IN2 NÄYTTÖPÄÄTTEEN LÄHTÖ - LAN NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE A NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE B NÄYTTÖPÄÄTTEEN LÄHTÖ - HDMI NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPONENT NÄYTTÖPÄÄTTEEN LÄHTÖ - S-VIDEO NÄYTTÖPÄÄTTEEN LÄHTÖ - VIDEO NÄYTTÖPÄÄTTEEN LÄHTÖ - STANDBY Kuvaus Valitsee peilikuvastatuksen. Valitsee Valmiustilan. Määrittää MONITOR OUT COMPUTER IN1 valittu. Määrittää MONITOR OUT COMPUTER IN2 valittu. Määrittää MONITOR OUT LAN Määrittää MONITOR OUT USB TYPE A Määrittää MONITOR OUT USB TYPE B Määrittää MONITOR OUT HDMI Määrittää MONITOR OUT COMPONENT Määrittää MONITOR OUT S-VIDEO Määrittää MONITOR OUT VIDEO Määrittää MONITOR OUT valmiustilassa. 63

64 3. Verkonhallinta 3M Digital Projector WX Projektorin hallinta (jatkuu) Kohta AUDIO ÄÄNI SPEAKER ÄÄNILÄHDE - COMPUTER IN1 ÄÄNILÄHDE - COMPUTER IN2 ÄÄNILÄHDE - LAN ÄÄNILÄHDE - USB TYPE A ÄÄNILÄHDE - USB TYPE B ÄÄNILÄHDE - HDMI ÄÄNILÄHDE - COMPONENT ÄÄNILÄHDE - S-VIDEO ÄÄNILÄHDE - VIDEO ÄÄNILÄHDE - STANDBY HDMI AUDIO MIKR.TASO MIKR.VOL. KUVARUUTU KIELI VALIKKO AS. PYSTY VALIKKO AS. VAAKA TYHJÄ ALOITUS Oma Kuva Lock VIESTI MALLINE C.C. - NÄYTÄ C.C. - MUOTO C.C. - KANAVA Kuvaus COMPUTER IN1 COMPUTER IN2 LAN USB TYPE A USB TYPE B HDMI COMPONENT S-VIDEO VIDEO Valitsee mikrofonin tason. 64

65 3. Verkonhallinta 3.10 Projektorin hallinta (jatkuu) Kohta VALINNAT AUTOM.HAKU AUTO KEYSTONE SUOR. PÄÄLLE AUTO POIS USB TYPE B OMA PAINIKE-1 OMA PAINIKE-2 OMA LÄHDE KAUKOTAAJUUS - NORMAALI KAUKOTAAJUUS - KORKEA Kuvaus päältä. Määrittää toiminnot MY BUTTON-1 kuuluvassa kaukosäätimessä. Määrittää toiminnot MY BUTTON-2 kuuluvassa kaukosäätimessä. 65

66 3. Verkonhallinta 3M Digital Projector WX Projektorin hallinta (jatkuu) suorittaa käyttämällä Projektorin hallinta [LOPETA ESITYSTILA]. Kohta PALVELU LOPETA ESITYSTILA Kuvaus 66

67 3.11 Kaukosäädin 3. Verkonhallinta Voit käyttää verkkoselainta projektin hallintaan. kaukosäätimellä ja verkon etähallinnan toimintahäiriöitä projektorissa. Kohta VIRTA COMPUTER VIDEO TYHJÄ PYSÄYTYS MYKISTYS VALIKKO ENTER PALAUTA SIVU YLÖS SIVU ALAS DIAESITYS Kuvaus STANDBY/ON COMPUTER VIDEO BLANK FREEZE MUTE MENU ENTER RESET PAGE UP PAGE DOWN HUOM! kertaa kun tarvitaan. Vaikka pitäisitkin painiketta alaspainettuna tietyn ajan, verkon etähallinta lähettää [VIRTA] toimenpiteen vahvistamiseksi. [OK], muussa tapauksessa paina [Peruuta]. [SIVU ALAS] ja [SIVU YLÖS] hiirenä projektorin toiminnan jäljittelyssä. 67

68 3. Verkonhallinta 3M Digital Projector WX Projektorin tila Kohta Virhetila Lamppu ikä Suodatin ikä Virran tila Tulolähteen tila Tyhjä päälle/pois Mykistys Pysäytä Kuvaus 68

69 3. Verkonhallinta 3.13 Verkon uudelleenkäynnistäminen Kohta Käynnistä uudelleen Kuvaus HUOM! [Käynnistä uudelleen] 69

70 4. Minun kuvani-toiminto 3M Digital Projector WX ) verkkosivustolta ( ). Katso lisäohjeita sovellutuksen käyttöohjeesta. ( VERKKO-valikko Käyttäjän ohjekirja) HUOM! Käyttämällä MY BUTTON siirrettyä kuvaa. ( VALINNAT-valikko Käyttäjän ohjekirja) ohjelmointitoimintoa verkkoselaimesta. Katso kohtaa 7.3 Tapahtumasuunnittelu ( 81) yksityiskohtia varten. USB-näyttö Käyttäjän ohjekirja) 70

71 4. Minun kuvani-toiminto 4. Minun kuvani-toiminto (jatkuu) käytössä. Esimerkki : " iverkkoselaimen osoitepalkkiin. napsauta [OK]. [Portin asetukset] päävalikosta. 4) Tee rasti [Käytössä] ruutuun avataksesi MINUN KUVANI -portti (Portti: 9716). Tee rasti [Käytössä] ruutuun asetukselle [Todennus] 5) Tallenna asetukset napsauttamalla [Käytä]. tarpeen. [Turva-asetukset] päävalikosta. 7) Valitse [Verkonhallinta] 8) Tallenna asetukset napsauttamalla [Käytä]. HUOM! Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti: 4352), MINUN KUVANI -portti (Portti: 9716) ja Messengerin portti (Portti: 9719). [Verkon uudelleenkäynnistäminen] päävalikosta. 71

72 5. Viestintuoja-toiminto 3M Digital Projector WX Today s Topics The chemical class is canceled. The PE class will meet at gym today due to bad weather. 4 ) Viestintuojatoiminto vaatii erityissovellutuksen tietokoneeseen. Käytä tätä käyttöohjeesta Viestintuojatoiminnon lisätietoja ja sovellutuksen lisäohjeita. HUOM! saakka. MY BUTTON VALINNAT-valikko Käyttäjän ohjekirja) 7.3 Tapahtumasuunnittelu ( 81). 72

73 5. Viestintuoja-toiminto 5. Viestintuoja-toiminto (jatkuu) Esimerkki : " iverkkoselaimen osoitepalkkiin. [OK]. [Portin asetukset] päävalikosta. 4) Tee rasti [Käytössä] ruutuun avataksesi Messengerin portti (Portti: 9719). Tee rasti [Käytössä] ruutuun asetukselle [Todennus], 5) Tallenna asetukset napsauttamalla [Käytä]. tarpeen. [Turva-asetukset] päävalikosta. 7) Valitse [Verkonhallinta] 8) Tallenna asetukset napsauttamalla [Käytä]. HUOM! Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti: 4352), MINUN KUVANI -portti (Portti: 9716) ja Messengerin portti (Portti: 9719). [Verkon uudelleenkäynnistäminen] päävalikosta. 73

74 6. Verkkosilta-toiminto 3M Digital Projector WX36 verkkoprotokollan ja sarjaportin yhteinen muuntaminen. Tietokone Ethernet Ulkoinen laite LAN CONTROL LAN CONTROL HUOM! käyttää oikeaa kaapelia. ( "Connection to the ports" Käyttäjän ohjekirja (Technical)) 74

75 6. Verkkosilta-toiminto 6.2 Tiedonsiirron asettaminen VALINNAT-valikko - PALVELU YHTEYSASETUKSET Käyttäjän ohjekirja) CONTROL CONTROL Kohta Olotila CONTROL käyttötarpeen mukaan HUOM! CONTROL 6.3 Viestintäportti Verkkosillan portti 50) HUOM! Verkkosillan portti 75

76 6. Verkkosilta-toiminto 3M Digital Projector WX Lähetystapa ( VALINNAT-valikko - PALVELU YHTEYSASETUKSET Käyttäjän ohjekirja) VUOROSUUNTAINEN mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. vasteaika on ylitetty, projektori voi vastaanottaa tietoja tietokoneesta. Tämä merkitsee sitä, että projektori ohjaa tietojen lähettämistä ja vastaanottamista Tietokone Ethernet Ulkoinen laite Tietojen lähettäminen Tietojen lähettäminen Tietojen hylkääminen vasteaika Tietojen lähettäminen valikosta. ( VALINNAT-valikko - PALVELU YHTEYSASETUKSET Käyttäjän ohjekirja) 1s 2s 3s ( 76

77 6. Verkkosilta-toiminto 6.4 Lähetystapa (jatkuu) HUOM! KAKSISUUNTAINEN vastaanottaen tietoja samaan aikaan valvomatta ulkoisen laitteen vastetietoja. 77

78 7. Muut toiminnot 3M Digital Projector WX36 7. Muut toiminnot 7.1 Sähköpostihälytykset sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! katkeaa virta äkillisesti. Sähköpostiasetukset ( 52) Esimerkki: : " verkkoselaimen osoitepalkkiin. [OK]. [Sähköpostiasetukset] 3.5 Sähköpostiasetukset ( 52) lisätietoja varten. [Käytä] painiketta ja tallenna asetukset. HUOM! [Sähköpostiasetukset] ja varmista, että sähköpostiasetukset ovat oikein. 78

79 7. Muut toiminnot 7.1 Sähköpostihälytykset (jatkuu) [Hälytysasetukset] päävalikosta sähköpostihälytysten asetusten 3.6 Hälytysasetukset ( 53). [Käytä] painiketta ja tallenna asetukset. 79

80 7. Muut toiminnot 3M Digital Projector WX Projektorin käyttö SNMP:llä tämän toiminnon käyttämistä varten. HUOM! SNMP asetukset ( 50) Esimerkki: : " verkkoselaimen osoitepalkkiin. [OK]. [Portin asetukset] päävalikossa. [Lataa MIB-tiedosto]. HUOM! hallinnalla. [Käytössä] tarkistusruutua ja avaa SNMP -portti HUOM! SNMP -portti [Verkon uudelleenkäynnistäminen] ja [Turva-asetukset] päävalikossa. [SNMP] ja aseta yhteisön nimi näkyviin ilmestyvään näyttöön. HUOM! Yhteisön nimi [Verkon uudelleenkäynnistäminen] [Hälytysasetukset] [Käytössä] [Käytössä] [Käytä] painiketta ja tallenna asetukset. 80

81 7. Muut toiminnot 7.3 Tapahtumasuunnittelu HUOM! 56) ( 55) viikoittaista 3) päivittäin. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti tapahtumien ottamista käyttöön. ( 58) 81

82 7. Muut toiminnot 3M Digital Projector WX Tapahtumasuunnittelu (jatkuu) Aikatauluasetukset ( 55) Esimerkki : " verkkoselaimen osoitepalkkiin. [OK]. [Aikatauluasetukset] päävalikossa ja valitse haluamasi sunnuntai, valitse [sunnuntai]. [Käytössä] tarkistusruutua aikataulun ohjelmoinnin ottamiseksi käyttöön. [Käytä] painiketta ja tallenna asetukset. [Rekisteröi] [Poista] viikonpäivänä. kellonaikana. HUOM! POWER merkkivalo vilkkuu vihreänä noin 3 sekunnin katkaisija on laukaistu. Virran merkkivalo palaa oranssina tai vihreänä silloin, kun projektori saa virtaa. 82

83 7. Muut toiminnot 7.3 Tapahtumasuunnittelu (jatkuu) Päiväyksen/Kellonajan asetukset ( 58) Esimerkki: : " verkkoselaimen osoitepalkkiin. [OK]. [Päiväyksen/Kellonajan asetukset] 3.8 Päiväyksen/Kellonajan asetukset. ( 58) [Käytä] painiketta ja tallenna asetukset. HUOM! ( Sisäisen kellon pariston vaihto Tuotetakuu ja turvallisuusopas) suositeltavaa tarkan ajan ylläpitämiseksi. 83

84 7. Muut toiminnot 7.4 Komentovalvonta verkon kautta komentoja. Viestintäportti Verkonhallintaportti 1 (Portti: 23)) Verkonhallintaportti 2 (Portti:9715)) HUOM! Komentovalvonta on käytettävissä vain yllä määrätyn portin kautta. Komentovalvonnan asetukset ( 50) Esimerkki: : " verkkoselaimen osoitepalkkiin. [OK]. [Portin asetukset] päävalikossa. [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 1 (Portti: 23) [Käytössä] tarkistusruutua [Todennus] tapauksessa tyhjennä tarkistusruutu. [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 2 (Portti:9715) [Käytössä] tarkistusruutua [Todennus] muussa tapauksessa tyhjennä tarkistusruutu. [Käytä] painiketta ja tallenna asetukset. 84

85 7. Muut toiminnot 7.4 Komentovalvonta verkon kautta (jatkuu) ( 60) [Turva-asetukset] päävalikossa. [Verkonhallinta] [Käytä] painiketta ja tallenna asetukset. HUOM! Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti: 4352), MINUN KUVANI -portti (Portti: 9716) ja Messengerin portti (Portti: 9719). [Verkon uudelleenkäynnistäminen] päävalikosta. 85

86 7. Muut toiminnot 3M Digital Projector WX Komentovalvonta verkon kautta (jatkuu) Komentoformaatti Komentoformaatit vaihtelevat eri viestintäporttien välillä. ( "RS-232C Communication" Käyttäjän ohjekirja (Technical)) Vastaus Virhekoodi 0x04 0x00 Lähetystietojen formaatti Otsikko Tiedon pituus RS-232C-komento Tarkistussumma Liitäntätunnus 0x02 vastaustietoihin) 86

87 7. Muut toiminnot 7.4 Komentovalvonta verkon kautta (jatkuu) Vastaustietojen formaatti Vastaus 0x06 Liitäntätunnus Vastaus 0x15 Liitäntätunnus <Virhevastaus> Vastaus Virhekoodi Liitäntätunnus 0x1C <Tietovastaus> Vastaus Tiedot Liitäntätunnus Vastaus Statuskoodi Liitäntätunnus Vastaus Todentamisvirhekoodi Liitäntätunnus 0x04 0x00 87

88 7. Muut toiminnot 3M Digital Projector WX Komentovalvonta verkon kautta (jatkuu) Automaattinen liitännän katkaisu aikana ole tapahtunut viestintää. Todentaminen lähetettävien komentojen alkuun. 1) Valitse projektori. HUOM! 88

89 8. Vianetsintä Ei kuvaa Verkkoon liittäminen 8. Vianetsintä Ongelma Todennäköinen syy Tarkistettavat asiat jonka haluat kytkeä, ei olevien projektorien listalta. Kommunikointi ei onnistu. käynnistetty. käännetty kohteeseen verkkoasetuksia ei ole in palomuuriohjelmisto on asennettu tietokoneelle. verkkoasetuksia ei ole ja tietokone kytketään pääsypisteeseen Viitesivun numero *17 Tarkista tietokoneen ja projektin verkkomääritykset. asetuksia, kytke projektorin verkkovirta pois ja kytke se virtatilaan ja sen jälkeen Katso ohjekirjasta tietoja palomuuriohjelmistosta ja toimi jollain seuraavista ohjelmistoa Tarkista tietokoneen ja projektin verkkomääritykset. Tarkista projektorin tuloportin asetus. Käytä verkkoapuohjelmia, tulleet tietokoneen tai kortin ohjekirjasta. *18, * *18, *19 (jatkuu seuraavalla sivulla) * Käyttäjän ohjekirja 89

90 8. Vianetsintä 3M Digital Projector WX36 8. Vianetsintä (jatkuu) Verkkoesitys Ongelma Todennäköinen syy Tarkistettavat asiat kuva on kuvaan Ei kuvaa Ei voi näyttää elokuvia oikein. Tietokoneen ja projektorin välinen verkkoyhteys katkeaa silloin, resoluutiota verkkoesityksen aikana. Kuvat sisältävät paljon kohinaa. läpikuultavuustehosteita Kuvien siirtämiseen käytettävä pakkausnopeus on liian alhainen. Valokuvavalikoiman Vista ssa. ja sovellusohjelmiston saattaa katketa, kun näytetään kuvaa. Kuvien siirtämiseen käytettävä pakkausnopeus on liian korkea. ensisijaiseksi saatetaan parantaa nopeutta. ensisijaiseksi saatetaan parantaa nopeutta. näytön tietoja samanaikaisesti, n yritä säätää sitä. Katso sovelluksesi käyttöohjeista tarkempia tietoja. avulla. Vista n näitä toimintoja. Viitesivun numero (jatkuu seuraavalla sivulla) 90

91 8. Vianetsintä 8. Vianetsintä (jatkuu) Ongelma Todennäköinen syy Tarkistettavat asiat Muut on väärä, tai pysähtynyt. Kommunikointi projektorin kunnolla. projektorissa eivät toimi kunnolla. valikossa.. Viitesivun numero *66 * Käyttäjän ohjekirja 91
